Автор Андрей Райтер August 7, 2017

Характеристики котельного оборудования совершенствуются в разных направлениях. Одни производители делают упор на расширение функциональности, другие осваивают новые системы управления, а третьи занимаются физической эргономикой. Но самым перспективным направлением считается оптимизация конструкции и процессов теплообмена. И в этом контексте особое значение имеет экономайзер. Что это такое? Это уже ставшая обязательной часть паровых котлов, которая позволяет экономить тепловую энергию, по сути, за счет вторичного использования. Впрочем, этот процесс следует рассмотреть подробнее.

Назначение и задачи экономайзера

Для начала стоит обратиться к системам пиролиза и котлам длительного горения. Их принцип работы базируется на вторичной переработке топлива, но цели ставит разные. В одном случае это повышение энергоэффективности котельного оборудования, а во втором – увеличение периода активности агрегата. В свою очередь экономайзеры котлов предназначены для оптимизации процессов теплообмена. В конечном итоге пользователь получает более экономный расход топливного материала при высокой теплоотдаче. Это может выражаться не напрямую, а, к примеру, в виде интенсивного образования пара. В более сложных когенерационных системах, где котлы связываются с электротехнической инфраструктурой, эффект экономайзера может быть отражен и в минимизации расходов электроэнергии. Но это касается в основном промышленного оборудования.

Принцип работы агрегата

В процессе работы любого котла на твердотопливных элементах выделяется дым. Он имеет высокую температуру, поэтому можно констатировать, что вместе с этими потоками удаляется и тепло. Чтобы напрасно не расходовать выработанную энергию, инженеры и предложили экономайзер. Что это такое в составе котла? Это функциональный блок, который в некотором роде аккумулирует энергию дыма, преобразуя ее в нагрев воды. То есть не сам блок выступает преобразователем дыма, а вода, которая в него заливается. Далее она поступает в специальные резервуары для полноценного нагрева. Циркуляция воды в котельных теплообменниках является обычным явлением, но в данном случае реализуется именно предварительный нагрев без использования основной тепловой энергии оборудования.

Конструкция экономайзера

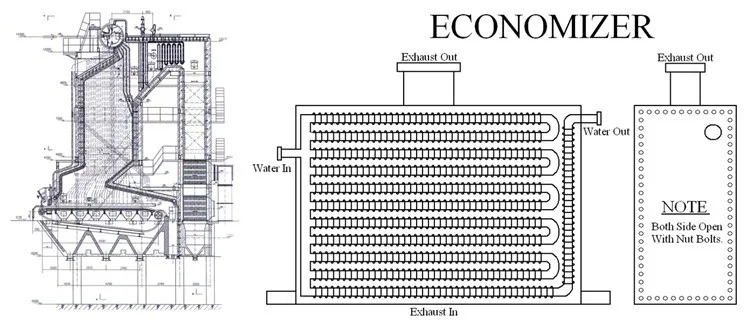

В простейших исполнениях экономайзер представляется комплексом трубчатых элементов, проходя по которым, вода или пар нагревается. Причем трубы имеют не прямые, а извилистые змеевидные и зигзагообразные формы. Несколько труб формируют один пакет. В каждом пакете набор трубчатых элементов располагается по одной общей конфигурации. Также устройство экономайзера предусматривает наличие изоляционных плит и металлических перегородок, которые разделяют пакеты. Изоляция нужна для обеспечения безопасности в процессе работы теплообменника.

Присутствует в конструкции и предохранительный клапан, который устанавливается непосредственно перед входной линией. Данная заслонка предназначена для защиты от гидроудара. В некоторых моделях котел отопительный имеет и предохранительный клапан в верхней части экономайзера. С этой стороны наличие защиты обуславливается риском повышения давления, при котором вода должна выпускаться наружу.

Разновидности по материалу изготовления

В основном используются чугунные и стальные конструкции. Чугун хорош тем, что имеет прочную износостойкую структуру, которая способна выносить гидроудары и механические воздействия. Но в таком корпусе не может использоваться высокотемпературный экономайзер. Что это такое? Это модели теплообменников, которые предусматривают не просто предварительный подогрев, но и доведение воды до высоких температур. Чугун в таких условиях может лопнуть без возможности восстановления.

Стальные модели формируются трубами с диаметрами в среднем от 30 до 40 мм. Их устанавливают в шахматном порядке на едином каркасе, который наделяет всю конструкцию прочностью. На практике котел отопительный с интегрированным стальным экономайзером способен выдерживать повышенные температуры и немалое давление. Единственным недостатком стали является предрасположенность к коррозии. Поэтому для экономайзеров используются особые дорогостоящие марки сплавов.

Разновидности по типу рабочей среды

Уже упоминалось, что экономайзер может выступать и как средство дополнительного подогрева, и как полноценный нагреватель. Разделение между этими видами теплообменников проходит по точке кипения. Соответственно, в одном случае выпускаемый дым может доводить до кипения воду в экономайзере, а в другом – слегка подогревать. Но есть и разница в функциональном обеспечении. Даже в простом исполнении «не кипящий» водяной экономайзер оснащается коллекторами, манометрами, реле управления, термометрами и другими устройствами, позволяющими контролировать состояние оборудования. Однако «кипящий» экономайзер, кроме перечисленной измерительной и регулирующей арматуры, также дополняется сгонными и обводными линиями. Кроме того, на выходных каналах могут отсутствовать некоторые фитинги и клапаны. Связано это с тем, что кипящая вода должна иметь предельно свободные пути выхода в котельный барабан.

Заключение

По мере усложнения конструкции котла вводятся и новые требования по его защите от аварий. Тепловые перегрузки и высокое давление могут спровоцировать нарушения в трубопроводной инфраструктуре, что заставляет инженеров расширять перечень систем безопасности оборудования. Тем не менее энергоэффективность по-прежнему остается важным преимуществом экономайзера. Что это такое в реальных цифрах? В промышленных котельных станциях на этапе водоподготовки такие теплообменники способны доводить температуру воды до 250-270 °C. Разумеется, на бытовом уровне речь может идти о более скромных цифрах, а «кипящие» модели экономайзеров и вовсе требуют серьезного переоборудования агрегата. И все же концепция оптимизации теплового обмена считается наиболее перспективной, так как она обеспечивает прямой эффект повышения теплоотдачи.

Похожие статьи

• Карбюратор ОЗОН: устройство, ремонт, настройка
• Что такое теплообменник: принцип работы
• Карбюратор К-126: описание, устройство, замена и рекомендации
• Очистка духовки каталитическая: плюсы и минусы системы
• Рефрижераторы — это что такое?
• Из чего состоит сигарета электронная: состав, виды и отзывы
• Конвекция — это что? Мини-печи с конвекцией

Также читайте

Особенности водяных экономайзеров и их расположение.

Статьи. «СервисКотел» – обслуживание и ремонт котельных, пусконаладочные работы

Водяной экономайзер как один из основных элементов котельных установок прежде исключительно предназначался для использования тепла отходящих газов, покидающих котлы. В отопительных установках он и в настоящее время исполняет это назначение.

В энергетических установках по мере повышения давления пара все более увеличивается значение водяного экономайзера.

Экономайзер в энергетических котлах является составной частью котла, заменяя собой его последние газоходы.

В паровом котле температура воды всюду одна и та же, соответствующая давлению пара в котле. В экономайзере же, наоборот, температура воды всюду разная, так как вода в нем постепенно подогревается. Выгода замены последних газоходов котла экономайзерными поверхностями хорошо иллюстрируется рисунком. При экономайзерной поверхности получается больше разность температур между нагревающей и нагреваемой средами и в соответствии с уравнением теплопередачи Q = KH(T — t) ккал/час при одинаковых прочих условиях через экономайзерную поверхность больше пройдет тепла по сравнению с котельной поверхностью.

В отношении экономии металла большое значение имеет переход на однобарабанные энергетические котлы с естественной циркуляцией, причем и этот барабан желательно выполнить минимального диаметра. С повышением давления пара постепенно уменьшается количество тепла, расходуемого на сообщение скрытой теплоты испарения в суммарном теплосодержании 1 кг пара, и возрастает расход тепла на подогревание воды до состояния насыщения. Поэтому при перераспределении значительной тепловой нагрузки на экономайзер облегчается работа котла. Проще и надежнее получаются его циркуляционные контуры. Конвекционный котельный пучок получает весьма ограниченные размеры, так как остальная часть сообщаемого теплосодержания падает на сильно развитые поверхности нагрева пароперегревателя. Таким образом, большая часть поверхностей нагрева в современном энергетическом котле работает по прямоточному принципу, без циркуляции, и сравнительно небольшая часть нуждается в обеспечении достаточной кратности циркуляции.

При работе пароперегревателя и водяного экономайзера гидравлическое сопротивление и может быть значительным, так как движение по ним нагреваемой среды обеспечивается не за счет циркуляции Поэтому эти поверхности можно выполнять из труб малого диаметра, что повышает коэффициент теплопередачи, а также создает возможность указанным частям котлоагрегат придать весьма компактную форму.

Элементы экономайзеров для отопительно-производственных котельных отливаются из чугуна. Для энергетических установок водяные экономайзеры делают стальными по типу пароперегревателей.

Чугунные экономайзеры

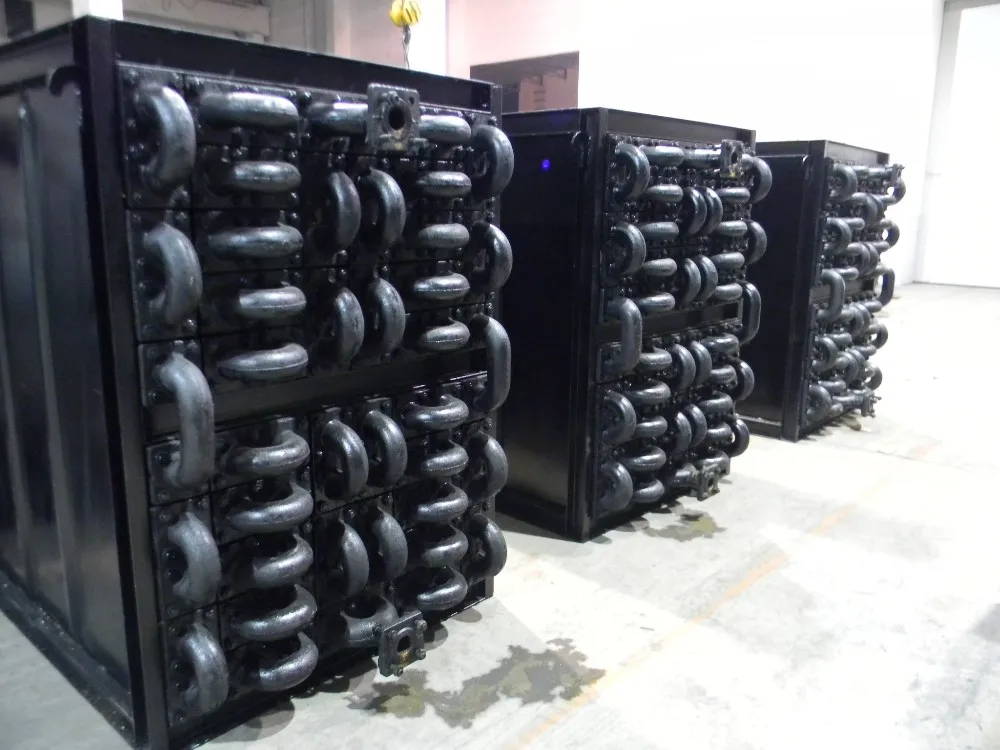

Изготовлявшиеся до настоящего времени чугунные экономайзеры состоят из чугунных ребристых труб, соединяемых при помощи чугунных колен (калачей) таким образом, чтобы питательная вода могла последовательно пройти по всем трубам снизу вверх. Такое ее движение является обязательным, так как при нагревании воды падает степень растворимости находящихся в ней газов, кислорода, углекислоты, и газы начинают выделяться в виде поднимающихся вверх пузырьков. Конструкция экономайзеров должна способствовать удалению этих пузырьков, так как они, налипая на стенки, производят корродирующее действие. С целью лучшего смывания пузырьков скорость движения воды не следует принимать меньше 0,3 м/сек. Скорость газов во избежание чрезмерного засорения экономайзера с внешней стороны золой и сажей принимают не менее 5 м/сек.

Чугунные ребристые трубы имеют по краям прямоугольные фланцы, что дает возможность, набирая группу труб, ограничить газоход с двух сторон металлическими стенками.

Водяные экономайзеры могут устанавливаться к каждому котлу индивидуально или они выполняются групповыми на несколько котлов. При расположении экономайзера непосредственно за котлом присос воздуха между котлом и экономайзером невелик. Для групповых экономайзеров вследствие наличия сборного борова, а также неплотностей заслонок неработающих котлов присос достигает значительных размеров.

Водяной экономайзер, собираемый из ребристых труб, довольно быстро загрязняется золой и сажей, поэтому его необходимо обдувать паром.

В отопительных установках иногда вместо автоматически работающего воздухоотводчика применяют простые водосборники. К последним присоединяют полдюймовую газовую трубу, которую ведут к раковине, находящейся в помещении котельной.

Чугунными экономайзерами снабжаются также водогрейные котлы.

Следует учитывать, что при одинаковых прочих условиях, например, при одинаковом количестве сжигаемого в час топлива, в водогрейную установку приходится вводить воды примерно в 10 раз больше, чем в паровую, так как количество тепла, воспринимаемого на 1 кг теплоносителя, у водогрейных котлов колеблется от 25 до 60 ккал/кг, а у паровых — от 500 до 650 ккал/кг и выше. С этим надо считаться, распределяя потоки воды по трубам экономайзера. Направляя всю воду аналогично с паровыми установками, через каждую трубу можно получить слишком большие скорости и гидравлические сопротивления. Воду в таких случаях надо пропускать рядом параллельных потоков.

Чугунные экономайзеры допускаются к установке при давлении пара в котлах не выше 22 атм.

Стальные экономайзеры

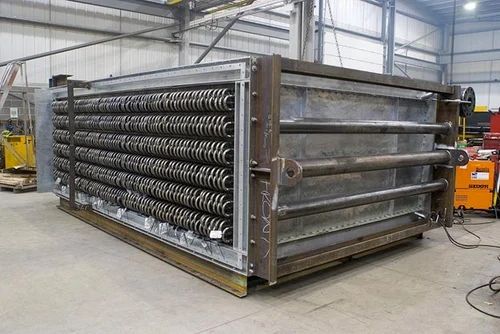

Стальными водяными экономайзерами укомплектовываются котлоагрегаты с давлением выше 22 атм.

Стальные экономайзеры бывают двух типов. Первый из них по принципиальной схеме не отличается от чугунного экономайзера. Ко второму типу относится «кипящий» экономайзер, когда между котлом и экономайзером не устанавливается никаких запорных приспособлений и отсутствует ограничение в отношении предела нагревания воды. Вода в стальном экономайзере может и закипеть, причем количество пара, образующегося в экономайзере, равняется 5—15% и более от общего расхода пара котлом.

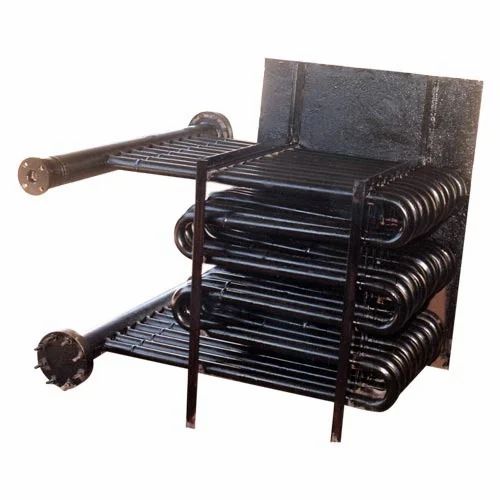

Стальные экономайзеры конструируются из змеевиков и коллекторов по типу пароперегревателей. В кипящем экономайзере должен предусматриваться беспрепятственный отвод пара в котел, если бы таковой образовался. Стальной кипящий экономайзер позволяет предельно использовать экономайзерную поверхность. Диаметры труб стального экономайзера, так же как и пароперегревателей, принимаются по большей части 38х32 мм. Небольшие диаметры труб позволяют создать компактный экономайзер, работающий с высоким коэффициентом теплопередачи. Кипящий экономайзер составляет одно целое с котлом, поэтому и требуемая правилами Котлонадзора питательная арматура устанавливается не перед котлом, а перед экономайзером.

Чугунный экономайзер хорошо противостоит влиянию внутренней коррозии растворенным в воде кислородом и внешней, связанной с образованием росы. Стальные экономайзеры, наоборот, очень подвержены таким разъеданиям, поэтому в установках приходится особо тщательно деаэрировать питательную воду. В отношении возможности появления росы в большинстве случаев опасений не имеется, так как при работе тепловой электростанции по регенеративному циклу температура питательной воды всегда значительно выше 100°.

Источник: http://www.teplokomplekt.com

Экономайзер

Эта статья нужны дополнительные цитаты для проверка. Пожалуйста помоги улучшить эту статью к добавление цитат в надежные источники. Материал, не полученный от источника, может быть оспорен и удален. Найдите источники: «Экономайзер»  – Новости  · газеты  · книги  · ученый  · JSTOR (Апрель 2011 г.) (Узнайте, как и когда удалить этот шаблон сообщения)

Экономайзеры (США и Оксфордское правописание ), или же экономайзеры (Великобритания), механические устройства, предназначенные для уменьшения потребление энергии, или для выполнения полезной функции, такой как предварительный нагрев жидкость. Термин «экономайзер» используется и для других целей. Котел, электростанция, отопление, охлаждение, вентиляция и кондиционирование (HVAC ) обсуждаются в этой статье. Говоря простым языком, экономайзер — это теплообменник.

Содержание

• 1 двигатель Стирлинга
• 2 Котлы
  • 2.1 История
• 3 Электростанции
• 4 HVAC
• 5 Холодильное оборудование
  • 5.1 Кулер-экономайзер
  • 5.2 Парокомпрессионное охлаждение
  • 5.3 Установки экономайзера в холодильной технике
    • 5.3.1 Двухступенчатые системы и бустеры
    • 5.3.2 Компрессоры газовые экономайзеры
    • 5.3.3 Оптимизаторы цикла переохлаждения и охлаждения
    • 5.3.4 Внутренние теплообменники
• 6 Смотрите также
• 7 Рекомендации

двигатель Стирлинга

Роберт Стирлинг инновационный вклад в дизайн двигатели горячего воздуха 1816 года был тем, что он называл «экономайзером». Теперь известный как регенератор, он накапливал тепло от горячей части двигателя, когда воздух проходил в холодную сторону, и отдавал тепло охлажденному воздуху, когда он возвращался в горячую сторону. Это нововведение повысило эффективность двигатель Стирлинга Достаточно, чтобы сделать его коммерчески успешным в определенных приложениях, и с тех пор он является компонентом каждого воздушного двигателя, который называется двигателем Стирлинга.

Котлы

В котлы, экономайзеры представляют собой теплообменные устройства, которые нагревают жидкости, обычно воду, до, но обычно не выше кипячение точка этой жидкости. Экономайзеры названы так потому, что они могут использовать энтальпия в потоках текучей среды, которые являются горячими, но недостаточно горячими для использования в котле, тем самым восстанавливая более полезную энтальпию и повышая эффективность котла. Это устройство, прикрепленное к котлу, которое экономит энергию за счет использования выхлопные газы от бойлера для предварительного нагрева холодной воды, использованной для его заполнения ( питательная вода ).

Паровые котлы используют большое количество энергии, поднимая питательную воду до температуры кипения, превращая воду в пар и иногда перегревая этот пар выше температуры насыщения. Эффективность теплопередачи повышается, когда для кипения и перегрева используются самые высокие температуры около источников горения, при этом охлажденные дымовые газы выходят из котла через экономайзер для повышения температуры питательной воды, поступающей в паровой барабан. Непрямой контакт или конденсация прямого контакта. экономайзер утилизирует остаточное тепло продуктов сгорания. Серия заслонок, эффективная система управления, а также вентилятор позволяют всем или части продуктов сгорания проходить через экономайзер, в зависимости от потребности в подпиточной и / или технологической воде. Температура газов может быть понижена от температуры кипения текучей среды до температуры, немного превышающей температуру поступающей питательной воды, при предварительном нагреве этой питательной воды до температуры кипения. Котлы высокого давления обычно имеют большую поверхность экономайзера, чем котлы низкого давления. Трубки экономайзера часто имеют выступы, похожие на ребра, для увеличения поверхности теплопередачи на стороне продуктов сгорания. ^[1] В среднем за годы^{[требуется разъяснение ]} КПД сгорания котла увеличился с 80% до более чем 95%. Эффективность производимого тепла напрямую связана с КПД котла. Процент избыточного воздуха и температура продуктов сгорания — две ключевые переменные при оценке этой эффективности.

Для полного сгорания природного газа требуется определенное количество воздуха, поэтому горелкам для работы необходим поток избыточного воздуха. При сгорании образуется водяной пар, количество которого зависит от количества сожженного природного газа. Также оценка точки росы зависит от избытка воздуха. Природный газ имеет разные кривые эффективности сгорания, связанные с температурой газов и избыточного воздуха. Например, если газы^{[требуется разъяснение ]} охлаждены до 38 ° C и имеется 15% избытка воздуха, тогда КПД будет 94%.^{[нужна цитата ]} Таким образом, конденсационный экономайзер может утилизировать явное и скрытое тепло парового конденсата, содержащегося в дымовых газах, для технологического процесса. Экономайзер изготовлен из сплава алюминия и нержавеющей стали.^{[нужна цитата ]} Газы проходят через цилиндр, а вода — через оребренные трубы. Он конденсирует около 11% воды, содержащейся в газах.^{[нужна цитата ]}

История

Один из двух оригинальных «экономайзеров Грина» 1940-х годов внутри Killafaddy Board Mills котельная на окраине Лонсестон

Первая удачная конструкция экономайзера была использована для увеличения пароподъема. эффективность котлов стационарные паровые машины. Он был запатентован Эдвардом Грином в 1845 году и с тех пор известен как Экономайзер Грина. Он состоял из массива вертикальных чугун трубы, подключенные к резервуару с водой сверху и снизу, между которыми проходили выхлопные газы котла. Это расположение, обратное тому, которое обычно, но не всегда наблюдается в топочных трубах котла; там горячие газы обычно проходят через трубы, погруженные в воду, тогда как в экономайзере вода проходит через трубы, окруженные горячими газами. Хотя оба являются теплообменными устройствами, в котел горящие газы нагревают воду, чтобы произвести пар для привода двигателя, будь то поршень или турбина, тогда как в экономайзерчасть тепловой энергии, которая в противном случае была бы потеряна в атмосфере, вместо этого используется для нагрева воды и / или воздуха, которые поступают в котел, тем самым экономя топливо. Самой успешной особенностью конструкции экономайзера Грина было его механическое устройство для зачистки, которое было необходимо для защиты трубок от отложений сажа.

В конечном итоге экономайзеры были установлены практически на всех стационарных паровых двигателях в течение десятилетий после изобретения Грина. На некоторых сохранившихся стационарных площадках с паровыми машинами все еще есть свои экономайзеры Грина, хотя обычно они не используются. Одним из таких сохранившихся мест является Claymills Pumping Engines Trust в Стаффордшире, Англия, который находится в процессе восстановления одного комплекта экономайзеров и соответствующего парового двигателя, который приводил их в движение. Другой такой пример — Британский инженериум в Брайтон-энд-Хове, где используется экономайзер, связанный с котлами для двигателя № 2, в комплекте с соответствующим небольшим стационарным двигателем. Третий сайт Музей рабочей шерсти Coldharbour Mill, где экономайзер Грина находится в рабочем состоянии, укомплектованный приводными валами паровой машины Поллита и Вигзелла.

Электростанции

Основная статья: Подогреватель питательной воды

Современные котлы, например, в каменный уголь -уволенный энергостанции, все еще оснащены экономайзерами, которые являются потомками оригинальной конструкции Грина. В этом контексте их часто называют подогреватели питательной воды и нагрейте конденсат от турбины перед тем, как его перекачать в котлы.

Экономайзеры обычно используются как часть парогенератор с рекуперацией тепла (HRSG) в комбинированный цикл электростанция. В HRSG вода проходит через экономайзер, затем через котел а затем перегреватель. Экономайзер также предотвращает затопление котла жидкой водой, которая слишком холодна для кипячения с учетом расхода и конструкции котла.

Обычно экономайзеры на паровых электростанциях используются для улавливания отходящее тепло из котел дымовые газы (дымовые газы ) и передать в питательную воду котла. В результате повышается температура питательной воды котла, снижается потребляемая энергия и, в свою очередь, снижается скорость горения, необходимая для номинальной мощности котла. Экономайзеры понижают температуру дымовой трубы, что может вызвать конденсацию кислых продуктов сгорания и серьезное повреждение оборудования, вызванное коррозией, если не будет уделено внимание их конструкции и выбору материала.

HVAC

Система HVAC здания (отопления, вентиляции и кондиционирования) может использовать воздушный экономайзер для экономии энергии в зданиях за счет использования холодного наружного воздуха как средства охлаждения внутреннего пространства. Когда температура наружного воздуха ниже температуры рециркуляционного воздуха, кондиционирование наружным воздухом более энергоэффективно, чем кондиционирование рециркуляционным воздухом. Когда наружный воздух достаточно холодный и достаточно сухой (в зависимости от климата), количество энтальпии в воздухе является приемлемым, и его дополнительное кондиционирование не требуется; эта часть схемы управления экономайзером воздушной стороны называется свободное охлаждение.

Экономайзеры на стороне воздуха могут уменьшить HVAC затраты на энергию в холодном и умеренном климате, а также потенциально улучшаются качество воздуха в помещении, но чаще всего не подходят в жарком и влажном климате. При соответствующем контроле экономайзеры можно использовать в климатических условиях с различными погодными условиями. Для получения информации о том, как экономайзеры и другие средства контроля могут повлиять на энергоэффективность и качество воздуха внутри зданий, см. Отчет Агентства по охране окружающей среды США «Исследование затрат на энергию и качество воздуха в помещении для систем вентиляции и средств контроля». [4]

Когда температура наружного воздуха по сухому и влажному термометру достаточно низкая, водяной экономайзер можно использовать воду с водяным охлаждением градирни или сухой охладитель (также называемый охладителем жидкости) для охлаждения зданий без использования чиллер. Они исторически известны как цикл сита, но водяной экономайзер не является термодинамический цикл. Кроме того, вместо того, чтобы пропускать воду из градирни через сетчатый фильтр, а затем в охлаждающие змеевики, что вызывает засорение, чаще всего между градирней и контурами охлажденной воды вставляют пластинчатый теплообменник.

Для обеспечения правильной работы экономайзеров со стороны воздуха и воды необходимы хорошие органы управления и клапаны или заслонки, а также техническое обслуживание.

Холодильное оборудование

Кулер-экономайзер

Распространенной формой экономайзера охлаждения является «экономайзер-охладитель открытого типа» или «система охлаждения наружным воздухом». В такой системе наружный воздух, который холоднее, чем воздух внутри охлаждаемого помещения, подается в это пространство, и такое же количество более теплого внутреннего воздуха выводится наружу. В результате охлаждение дополняет или заменяет работу холодильной системы на основе компрессора. Если воздух внутри охлаждаемого помещения только примерно на 5 ° F теплее, чем воздух, который его заменяет (то есть ∆T> 5 ° F), этот охлаждающий эффект достигается более эффективно, чем такое же количество охлаждения, получаемое от компрессора. основанная система. Если наружный воздух недостаточно холоден, чтобы преодолеть холодопроизводительность помещения, компрессорная система также должна будет работать, иначе температура внутри помещения повысится.

Парокомпрессионное охлаждение

Другое использование этого термина встречается в промышленном охлаждении, а именно: парокомпрессионное охлаждение. Обычно концепция экономайзера применяется, когда конкретная конструкция или особенность цикл охлаждения, позволяет уменьшить количество энергия используется от электросети; в размере компонентов (в основном газовый компрессор номинальная мощность), используемого для производства холода, или того и другого. Например, для морозильной камеры, которая поддерживается при температуре -20 ° F (-29 ° C), основные компоненты охлаждения будут включать: испаритель змеевик (плотное расположение трубок с хладагентом и тонкими металлическими ребрами, используемыми для отвода тепла изнутри морозильной камеры), вентиляторы для обдува змеевика и вокруг корпуса, воздушное охлаждение уплотнение блок, расположенный на открытом воздухе, и клапаны и трубопровод. Конденсаторный блок будет включать компрессор змеевик и вентиляторы для обмена теплом с окружающим воздухом.

Дисплей экономайзера использует тот факт, что холодильные системы имеют повышенную эффективность при увеличении давления и температуры. В мощность то газовый компрессор потребности сильно коррелируют как с соотношением, так и с разницей между давлением нагнетания и всасывания (а также с другими характеристиками, такими как теплоемкость хладагента и тип компрессора). Низкотемпературные системы, такие как морозильные камеры, перемещают меньше жидкости в тех же объемах. Это означает, что насос компрессора менее эффективен в низкотемпературных системах. Это явление является печально известным, если учесть, что температура испарения для морозильной камеры при -20 ° F (-29 ° C) может составлять около -35 ° F (-37 ° C). Системы с экономайзерами предназначены для производства деталей. холодильной работы при высоких давлениях, в которых газовые компрессоры обычно более эффективны. В зависимости от области применения эта технология позволяет либо меньшие мощности сжатия, чтобы обеспечить достаточно давление и расход для системы, для которой обычно требуются компрессоры большего размера; увеличивает производительность системы, которая без экономайзера будет производить меньше холода, или позволяет системе производить такое же количество холода, используя меньшую мощность.

Концепция экономайзера связана с переохлаждение как конденсированная жидкость температура в линии обычно выше, чем на испаритель, что делает его подходящим местом для применения концепции повышения эффективности.^[2] Вспоминая пример с морозильной камерой, нормальный температура из жидкостная линия в этой системе составляет около 60 ° F (16 ° C) или даже выше (это зависит от температуры конденсации). Это условие гораздо менее опасно для охлаждения, чем испаритель при -35 ° F (-37 ° C).

Установки экономайзера в холодильной технике

Несколько дисплеев позволяют цикл охлаждения работать экономайзерами и извлекать выгоду из этой идеи. Конструкция такого рода систем требует определенных знаний в данной области, а изготовление некоторых механизмов требует особой утонченности и долговечности. Падение давления, управление электрическим клапаном и сопротивление масла — все это требует особой осторожности.

Для двухступенчатой ​​системы может потребоваться удвоение обработчиков давления, установленных в цикле. На схеме показаны два разных тепловые расширительные клапаны (TXV) и два отдельных этапа сжатие газа.

Двухступенчатые системы и бустеры

Система считается двухступенчатой, если две отдельные газовые компрессоры в последовательном дисплее работают вместе, чтобы произвести сжатие. Обычная установка повышения давления представляет собой двухступенчатую систему, в которую поступает жидкость, охлаждающая нагнетание первого компрессора, прежде чем она попадет на вход второго компрессора. Жидкость, которая поступает в промежуточную ступень обоих компрессоров, поступает из жидкостная линия и обычно контролируется расширение, напорные и соленоидные клапаны.

А переохлажденный бустер имеет теплообменник переохлаждения (SHX) что обеспечивает переохлаждение для трубопровод для конденсированной жидкости.

Такой стандартный двухступенчатый цикл будет иметь расширительный клапан который расширяет и модулирует количество хладагент входящий на межкультурный пост. По мере того, как жидкость, поступающая в межступенчатое пространство, расширяется, она будет стремиться к испариться, вызывая общий перепад температуры и охлаждая всасывающую часть второго компрессора при смешивании с жидкостью, выпускаемой первым компрессором. Такая установка может иметь теплообменник между расширением и промежуточным этапом, ситуация, в которой второй испаритель может также служить для производства холода, хотя и не такого холодного, как основной испаритель (например, для производства кондиционер или для хранения свежих продуктов). Говорят, что двухступенчатая система устанавливается на бустер-дисплее с переохлаждение, если хладагент, поступающий на промежуточную ступень, проходит через теплообменник переохлаждения который переохлаждение то главная жидкостная линия прибытие в главный испаритель той же системы.^[3]

Немного винтовой компрессор производители предлагают их с экономайзером. Эти системы могут использовать мгновенный газ для входа экономайзера.

Компрессоры газовые экономайзеры

Необходимость использования двух компрессоры при рассмотрении установки бустера имеет тенденцию увеличивать стоимость системы охлаждения. Помимо цены на редуктор, двухступенчатые системы требуют особого внимания к синхронизации, контролю давления и смазке. Для снижения этих затрат было разработано специальное снаряжение.

А переохлажденный экономайзер уменьшает количество газовые компрессоры в системе.

Винтовые компрессоры экономайзера строятся несколькими производителями, такими как Refcomp, Mycom, Bitzer и York. Эти машины объединяют оба компрессоры двухступенчатой ​​системы в одну винтовой компрессор и имеют два входа: основной всасывающий и боковой вход между ступенями для газа более высокого давления.^{[нужна цитата ]} Это означает, что нет необходимости устанавливать два компрессора и при этом использовать концепцию бустера.

Для этих компрессоров существует два типа настроек экономайзера: вспышка и переохлаждение. Последний работает по тому же принципу, что и два ступенчатых бустерных дисплея с переохлаждение. В вспышка экономайзер отличается тем, что не использует теплообменник производить переохлаждение. Вместо этого у него есть испарительная камера или резервуар, в котором мгновенный газ производится для снижения температуры жидкость перед расширением. В мгновенный газ произведенное в этом резервуаре оставляет жидкость линии и идет к входу экономайзера винтовой компрессор.^[4]

Оптимизаторы цикла охлаждения, такие как серия E EcoPac, сохраняют исходную конструкцию цикла охлаждения без изменений.

Оптимизаторы цикла переохлаждения и охлаждения

Все предыдущие системы производят эффект экономайзера за счет использования компрессоров, счетчиков, клапанов и теплообменники в холодильном цикле. В зависимости от системы, в некоторых холодильных циклах может быть удобно производить экономайзер с использованием независимого холодильного механизма. Так обстоит дело с переохлаждение то жидкостная линия любыми другими способами, которые привлекают высокая температура вне основной системы. Например, теплообменник который подогревает холодную воду, необходимую для другого процесса или использования человеком, может отводить тепло от жидкостная линия, эффективно переохлаждение линии и увеличения пропускной способности системы. ^[5]

В последнее время были разработаны машины, специально предназначенные для этой цели. В Чили производитель EcoPac Systems разработал оптимизатор цикла, способный стабилизировать температуру жидкостная линия и позволяя либо увеличить холодопроизводительность системы, либо уменьшить потребляемая мощность.^[6] Такие системы имеют то преимущество, что не нарушают оригинальный дизайн система охлаждения является интересной альтернативой для расширения одноступенчатых систем, не имеющих экономайзера. компрессор.^[7]

Внутренние теплообменники

Переохлаждение также может производиться перегрев газ выходит из испаритель и направляемся в газовый компрессор.^[8] Эти системы выводят высокая температура от жидкостная линия но нагревают всасывание газовых компрессоров. Это очень распространенное решение, гарантирующее, что газ достигнет компрессора, а жидкость достигнет клапан. Это также позволяет максимально теплообменник использование as минимизирует долю теплообменников, используемых для изменения температуры жидкости, и максимизирует объем, в котором хладагент меняет свою фазу (явление, включающее гораздо больший тепловой поток, основной принцип парокомпрессионного охлаждения).

Внутренний теплообменник это просто тип теплообменника, который использует холодный газ, выходящий из испаритель змеевик для охлаждения жидкости под высоким давлением, которая направляется в начало змеевика испарителя через расширительное устройство. Газ используется для охлаждения камеры, которая обычно имеет ряд труб для проходящей через нее жидкости. В перегретый газ затем переходит к компрессору. В переохлаждение термин относится к охлаждению жидкости ниже ее точки кипения. 10 ° F (5,6 ° C) переохлаждения означает, что температура на 10 ° F холоднее, чем кипение при заданном давлении. Поскольку оно представляет собой разницу температур, значение переохлаждения не изменится, если оно измерено по абсолютной или относительной шкале (10 ° F переохлаждения равняется 10 ° R (5,6 K) переохлаждения).

Смотрите также

• Противоточный обмен
• Регенеративный теплообменник
• Подогреватель питательной воды
• Тепловая эффективность

Рекомендации

1. ^ Принципы военно-морской техники. Переохлаждение хладагента и эффективность системы, влияние переохлаждения хладагента на эффективность системы.

• Хиллз, Ричард Л. (1989). Питание от Steam. Издательство Кембриджского университета. ISBN  0-521-45834-X.

Что такое экономайзер и как он работает?

По

• Роберт Шелдон
• Марк Фонтеккио

Что такое экономайзер?

Экономайзер — это механическое устройство, которое уменьшает количество энергии, используемой для охлаждения центра обработки данных или других зданий. Он интегрирован в системы отопления, вентиляции и кондиционирования воздуха (ОВКВ) здания, поэтому его иногда называют экономайзером ОВКВ. Экономайзер использует наружный воздух для регулирования температуры в помещении и повышения энергоэффективности.

Экономайзеры

обычно используются в центрах обработки данных для уменьшения зависимости от охлаждающих устройств, таких как чиллеры, компрессоры или кондиционеры воздуха в компьютерных залах. Экономайзеры могут помочь снизить энергопотребление центра обработки данных и связанные с этим расходы при переходе к более экологичной вычислительной среде. Экономайзеры также могут продлить срок службы охлаждающих устройств, что приведет к дополнительной экономии. Они могут даже улучшить качество воздуха в помещении, в зависимости от типа экономайзера.

Экономайзеры обеспечивают наибольшие преимущества в более прохладном климате, но их использование не ограничивается холодными регионами. Экономайзер может помочь снизить потребление энергии в более теплом климате в холодные месяцы или ночью, когда температура падает. Пока температура и влажность окружающей среды находятся в желаемом диапазоне, экономайзер может быть чрезвычайно полезным.

Государственные органы и профессиональные организации, такие как ASHRAE, предоставляют рекомендации и рекомендации по эффективному развертыванию экономайзеров. Среди них — Стандарт ANSI/ASHRAE/IES 90.1-2019 — Энергетический стандарт для зданий, кроме малоэтажных жилых зданий, отраслевой стандарт энергоэффективного проектирования зданий. Стандарт также включает информацию о двух основных типах экономайзеров: на стороне воздуха и на стороне жидкости.

Центры обработки данных обычно используют экономайзеры, чтобы снизить зависимость от охлаждающих устройств.

Что такое экономайзер на стороне воздуха?

Экономайзер на стороне воздуха интегрирован в систему вентиляции здания. Когда наружная температура и влажность достигают заданных значений, экономайзер втягивает более холодный наружный воздух в центр обработки данных и направляет более теплый внутренний отработанный воздух наружу. В определенных обстоятельствах, например, в очень холодном климате, экономайзер может смешивать отработанный воздух с наружным воздухом для достижения оптимального уровня температуры и влажности.

Использование экономайзера на стороне воздуха требует тщательного контроля и регулирования уровня влажности. Обычно рекомендуется, чтобы в центре обработки данных поддерживалась относительная влажность от 40% до 60%. Однако, по данным 2020 отчет от ASHRAE, в среде с высоким уровнем коррозии меди и серебра может потребоваться поддержание более низкой относительной влажности, возможно, ниже 50%.

Экономайзер на воздушной стороне включает в себя систему автоматического управления регулировкой вентиляционных заслонок, регулирующих поток воздуха. Если экономайзер находится в центре обработки данных, он также обычно содержит фильтры для улавливания твердых частиц, которые могут повредить оборудование. Эти фильтры устанавливаются в воздуховоде, который соединяет внешнюю среду с внутренней частью центра обработки данных.

Экономайзеры уменьшают количество энергии, используемой для охлаждения центра обработки данных или других зданий. Организации могут использовать показатель, называемый эффективностью использования энергии (PUE), для определения энергоэффективности центра обработки данных.

Что такое жидкостный экономайзер?

Экономайзер на жидкостной стороне использует другой подход к охлаждению центра обработки данных. Вместо того, чтобы закачивать наружный воздух непосредственно в здание, он использует этот воздух для снижения температуры хладагента в системе охлаждения здания. Этот метод снижает потребность в механическом охлаждении для снижения температуры охлаждающей жидкости. Обычные жидкости, используемые в жидкостных экономайзерах, включают воду, гликолевые смеси и хладагенты. Именно из-за использования воды этот тип экономайзера часто называют водяным экономайзером.

Экономайзеры на стороне жидкости обычно используются в центрах обработки данных с установками водяного или воздушного охлаждения с водяным охлаждением. Они используют испарительную охлаждающую способность градирни, что позволяет использовать экономайзер вместо чиллера и, соответственно, снизить потребление энергии и затраты. Экономайзеры со стороны воды часто работают ночью или в зимние месяцы, используя более прохладный окружающий воздух для снижения температуры охлаждающей жидкости.

Экономайзеры на стороне жидкости имеют преимущество перед экономайзерами на стороне воздуха, поскольку они не закачивают наружный воздух в центр обработки данных. В результате нет необходимости обновлять системы вентиляции, обслуживать оборудование для фильтрации воздуха или контролировать уровень влажности. Однако экономайзеры на стороне воздуха можно использовать в более широком диапазоне температур, что позволяет использовать их чаще и в большем количестве мест.

Узнайте как спроектировать центр обработки данных и как рассчитать эффективность использования энергии .

Последнее обновление: июнь 2022 г.

Продолжить чтение об экономайзере

• Избегайте перегрева сервера с помощью рекомендаций ASHRAE для центров обработки данных

• Как IoT делает здания умными и эффективными

• Модернизация конструкции CRAC упрощает техническое обслуживание HVAC

• Сравните воздушное охлаждение с жидкостным охлаждением для вашего центра обработки данных

• Начните использовать экологически чистую энергию для своего центра обработки данных

Углубленное изучение операций центра обработки данных, мониторинга и управления

• Системы и технологии охлаждения центров обработки данных и принципы их работы

  Автор: Джулия Борджини

• Рекомендации по температуре и влажности в центре обработки данных

  Автор: Брайен Поузи

• Исследуйте горячие и холодные коридоры для вашего центра обработки данных

  Автор: Роберт Макфарлейн

• Узнайте о датчиках температуры окружающей среды для центров обработки данных

  Автор: Джейкоб Раунди

SearchWindowsServer

• Как решить, какие дополнительные лицензии Office 365 использовать

  Не хватает определенных функций и вы хотите дополнить свою подписку на Office 365 или Microsoft 365? Узнайте, что делают дополнительные услуги. ..

• Рассмотрите возможность группового лицензирования Azure AD для пользователей Office 365.

  Администраторы, которые управляют многими пользователями, могут сделать еще один шаг к оптимизации назначения лицензий, воспользовавшись преимуществами нового…

• Освещение конференции Microsoft Ignite 2022

  Новости, связанные с постоянно расширяющимся портфелем облачных предложений технологической компании, как ожидается, займут центральное место на …

SearchCloudComputing

• Компании ищут рентабельность инвестиций в облачные технологии

  Опрос, проведенный KPMG среди 1000 руководителей, показал, что две трети из них переоценивают расходы на облачные технологии после того, как не смогли достичь значительного …

• Сделка Microsoft и Kyndryl соединяет Azure с данными мэйнфреймов IBM

  Стремясь вырвать мейнфрейм из его бункера, Microsoft и Kyndryl будут сотрудничать, чтобы разрешить пользователям мэйнфреймов отправлять данные . ..

• Общедоступное, частное и гибридное облако: определение основных отличий

  По мере развития облачных сервисов и практик пришло время переосмыслить давние предположения о моделях частных и общедоступных облаков и …

ПоискХранилище

• IBM интегрирует хранилище Red Hat для гибридного облака

  Хранилище IBM интегрировало Red Hat OpenShift Data Foundation и Ceph в свое новое предложение гибридного облачного хранилища данных. Аналитики…

• Спот от NetApp exec о поглощениях и сокращении каталога

  В этом вопросе и ответе Кевин МакГрат из Spot by NetApp рассказывает о будущем Fylamynt, развитии партнерских отношений с гиперскейлерами и о том, как …

• Государственная налоговая служба отказывается от медленного резервного копирования жесткого диска в пользу более быстрой флэш-памяти

  Департамент доходов штата Миссисипи выбрал хранилище all-flash и конфигурацию резервного копирования, чтобы максимизировать производительность приложения и минимизировать . ..

Экономайзер

: что такое экономайзер HVAC?

Игрен 5 февраля 2021 г.

Если вы являетесь домовладельцем, экономия денег на коммунальных услугах может иметь огромное значение для вашего бюджета. Это особенно верно, если ваш дом старше и у вас есть неэффективная система отопления, вентиляции и кондиционирования воздуха, которая тратит впустую энергию (и, следовательно, ваши деньги). Есть один компонент системы HVAC, который может оказать значительное влияние на ваши затраты на электроэнергию: экономайзер. Это устройство также может быть частью более крупной стратегии, направленной на обеспечение максимального комфорта в вашем доме.

Ниже мы подробно рассмотрим экономайзер и разберем его типы и преимущества.

Что такое экономайзер HVAC?

Экономайзер, предназначенный для снижения энергопотребления, обычно является частью наружной системы отопления, вентиляции и кондиционирования воздуха, обычно прикрепленной к крыше. Это устройство идеально подходит для климата, где температура днем ​​высокая, а ночью низкая. Экономайзер работает, оценивая температуру наружного воздуха, а также уровень влажности в определенных моделях.

Когда воздух снаружи становится достаточно прохладным, экономайзер автоматически втягивает его внутрь, чтобы охладить теплую конструкцию. Поскольку это энергетическое решение не зависит от системы ОВКВ вашего дома, оно может снизить механическое охлаждение до 75 процентов в определенных климатических условиях.

Экономайзеры HVAC используют так называемые логические контроллеры, а также датчики для считывания качества наружного воздуха. Заслонки внутри экономайзера контролируют, сколько воздуха поступает в ваш дом, прежде чем рециркулировать и выйти через вытяжную систему.

В зависимости от вашего дома и географического положения покупка экономайзера может стать одним из лучших способов повысить энергоэффективность дома. Сокращая время работы вашего кондиционера, экономайзер HVAC может снизить потребление энергии в вашем доме и сэкономить деньги на счетах за электричество.

Какие существуют типы экономайзеров?

Хотя все экономайзеры используют одни и те же основные принципы, существует несколько различных типов.

Экономайзер с сухим термометром

Простые и недорогие в обслуживании экономайзеры с сухим термометром учитывают только температуру воздуха, а не влажность. Датчик оценивает воздух, чтобы определить, имеет ли он определенную температуру или ниже (обычно около 55 градусов по Фаренгейту). Если внешняя температура ниже заданного значения и система определяет потребность в охлаждении, привод открывает заслонку. Заслонка позволяет наружному воздуху смешиваться с возвратным воздухом и обеспечивает более низкую температуру. Проблема с этим конкретным экономайзером заключается в том, что влажность в конечном итоге может быть слишком высокой для идеального комфорта.

Одноэнтальпийный экономайзер или экономайзер с влажным термометром

Одноэнтальпийный экономайзер использует датчик, который включает оценку внешней влажности. Если наружный наружный воздух имеет достаточно низкое содержание влаги, он будет втягиваться для охлаждения вашего дома или здания.

Дифференциальный или двойной энтальпийный экономайзер

Дифференциальный энтальпийный экономайзер позволяет проверить, соответствует ли наружный воздух требованиям к охлаждению. Этот тип экономайзера использует два датчика. Один датчик измеряет энтальпию возвратного воздуха, а другой датчик измеряет энтальпию наружного воздуха. Демпферы в экономайзере модулируются для наиболее эффективной и низкой энтальпии, используемой для целей охлаждения.

Встроенный дифференциально-энтальпийный экономайзер

Встроенный дифференциально-энтальпийный экономайзер работает так же, как и дифференциальный экономайзер, но может подключаться и взаимодействовать с внутренним многоступенчатым термостатом.

Каковы преимущества экономайзера?

Установка экономайзера в вашем доме дает много потенциальных преимуществ, в том числе:

• Снижение энергопотребления : Вместо того, чтобы использовать домашний блок переменного тока для охлаждения воздуха внутри, наружный воздух выполняет большую часть работы. В результате ваш блок переменного тока работает намного меньше и может привести к снижению счета за электроэнергию в конце месяца.
• Снижает износ : Поскольку кондиционеру не нужно столько работать с установленным экономайзером, снижается износ вашей системы HVAC в целом. В свою очередь, это означает меньше работ по техническому обслуживанию, меньше ремонтов и в целом более длительный срок службы.
• Улучшение качества воздуха в помещении : Старые здания не всегда имеют хорошую вентиляцию воздуха. Этот затхлый запах, который вы иногда ощущаете, когда входите куда-то, обычно означает, что воздух плохо циркулирует. Однако экономайзер может подавать свежий воздух снаружи, вытесняя застоявшийся воздух.
• Коммерческие преимущества и рентабельность инвестиций : Согласно одному исследованию, опубликованному Университетом Северного Техаса, экономайзеры обеспечивают экономию около 16 000 долларов в год, поскольку они сокращают количество дней болезни, вызванных загрязнителями воздуха и токсинами.

Как я могу финансировать экономайзер?

Независимо от того, пытаетесь ли вы выбрать лучший кондиционер для дома или ищете альтернативные источники тепла, важно создать комфортный дом. Если вы пытаетесь понять, как финансировать проекты по благоустройству дома, например, обновить вашу систему HVAC, вы можете обратиться за помощью к финансированию Ygrene PACE.

Заинтересованы? Ygrene помогает упростить процесс финансирования ремонта дома, чтобы домовладельцы могли воплотить дом своей мечты в реальность. Помимо экономайзеров и систем отопления, вентиляции и кондиционирования воздуха, сотни других энергосберегающих модернизаций подлежат финансированию. Начните свое путешествие по благоустройству дома и начните сегодня.

Когда экономайзер HVAC подходит?

Что побуждает Data Aire поставлять на рынок более эффективные и гибкие системы прецизионного охлаждения?

Менеджер по разработке приложений Дэн Макиннис отвечает на этот и другие важные вопросы.

Что такое экономайзер HVAC?

Экономайзер HVAC — это устройство, используемое для экономии энергии. Обычно он работает совместно с кондиционером. Вместе это решение помогает минимизировать энергопотребление. В более прохладные месяцы года во многих местах наружный воздух холоднее, чем воздух в здании. Экономия достигается за счет использования разницы температур между внутренними и наружными условиями окружающей среды, а не за счет включения компрессоров для обеспечения охлаждения.

В чем разница между экономайзером со стороны воздуха и экономайзером со стороны воды?

Экономайзер воздушной зоны подает холодный воздух снаружи в здание и распределяет его по серверам. Вместо рециркуляции и охлаждения отработанный воздух серверов просто направляется наружу. Для центров обработки данных с установками водяного или воздушного охлаждения водяной экономайзер использует испарительную охлаждающую способность градирни для производства охлажденной воды и может использоваться вместо чиллера в зимние месяцы.

Почему решения для экономайзера HVAC важны как никогда?

Понимание масштабируемых и эффективных решений экономайзера для роста центра обработки данных. Скачать руководство.

Учитывая растущие затраты на электроэнергию, решения для экономайзеров HVAC стали главной заботой инженеров-механиков и менеджеров центров обработки данных, с которыми я разговаривал. Они должны учитывать доступность энергии, особенно от поставщиков городских коммунальных услуг. Точно так же им нужно подумать о том, сколько денег можно сэкономить по сравнению с тем, сколько энергии потребляется.

Кроме того, меня часто спрашивают об изменении кодов штатов и требований, которые заставляют инженеров проверять проекты своих приложений, чтобы убедиться, что они соответствуют текущим стандартам. Из взаимодействия с Data Aire стало очевидно, что наши клиенты ищут эффективную систему прецизионного охлаждения, которая может значительно снизить общую стоимость владения.

В каких случаях экономайзеры ОВКВ эффективны и на что инженеры-специалисты должны обратить внимание при выборе между экономайзером воздушной или водяной стороны или вариантом с перекачиваемым хладагентом?

В более прохладные месяцы года во многих местах наружный воздух холоднее, чем воздух в здании. Вы можете добиться экономии, воспользовавшись разницей температур между внутренними и наружными условиями окружающей среды, а не запуская компрессоры для обеспечения охлаждения. Экономия воздушной зоны может быть достигнута путем подачи холодного или сухого воздуха прямо в здание, что во многих случаях является самым простым и эффективным вариантом.

Экономия на берегу использует непрямой метод экономии и забирает холодную воду из градирни или сухого охладителя, который охлаждается наружным воздухом и пропускает воду через змеевики внутри блоков HVAC в здании. Перекачиваемый хладагент также использует разницу температур за счет работы насоса хладагента низкого давления, а не компрессора, поскольку насос потребляет меньше энергии, хотя это решение менее эффективно, чем экономия на стороне воды, поскольку в нем используется теплопередача на основе хладагента, а не вода.

Какие примеры, которые вы можете привести, показывают, что экономия на берегу эффективна в разных климатических зонах?

Примером эффективности водяного экономайзера может служить модель gForce Ultra компании Data Aire, которая обеспечивает экономию (полную и частичную) в течение 68 % года в сухом климате, таком как Феникс. Или влажный климат, такой как Эшберн, штат Вирджиния, реализует экономию в течение 75% года. Точно так же 98% года экономия наблюдается в сухом субтропическом климате, таком как Лос-Анджелес.

Посмотрите пример того, как экономия эффективна в центрах обработки данных.

Какие новые или существующие требования влияют на соображения экономии?

Отраслевые стандарты постоянно обновляются, регулярно внедряются многочисленные меры по энергосбережению. Стандарт ASHRAE 90. 1 описывает требования к экономайзерам для новых зданий, дополнений к существующим зданиям и изменений в системах HVAC в существующих зданиях. Для каждой системы охлаждения требуется экономайзер воздушной стороны или жидкостный экономайзер. Существуют исключения из этого, которые изложены в Стандарте 9.0,1. Когда экономайзеры воздушной стороны находятся в месте

, они должны обеспечить до 100% приточного воздуха в качестве наружного воздуха для охлаждения. Жидкостные экономайзеры должны обеспечивать 100 % охлаждающей нагрузки, когда наружные условия ниже определенного диапазона.

Другие заметные изменения включают обновленную классификацию климатических зон из ASHRAE 169, обязательные требования к замене или модификации оборудования, которые включают экономию и интегрированное управление экономайзером, а также обнаружение неисправностей в оборудовании с непосредственным испарением.

Другим важным стандартом является энергетический стандарт штата Калифорния № 24, в котором содержатся дополнительные требования к соответствию нормам как для воздушных, так и для водяных экономайзеров.
