Сеялки точного высева John Deere серии DB – Сельхозтехника Инфо

Сельское хозяйство любой страны является главным источником обеспечения продовольствием всего населения. Ключевую роль в данном процессе играет растениеводство. Известные во всем мире пропашные сеялки Джон Дир (сеялки точного высева) завоевали колоссальную популярность всех аграриев земного шара. Технические особенности этих машин, их преимущества и конструктивные исполнения – далее в нашей статье.

Краткая информация о производителе

Джон Дир был простым деревенским парнем из штата Иллинойс, США. Когда паренек подрос, его стала привлекать работа кузнеца местной кузницы. В 17 лет молодой человек поступил работать подмастерьем к профессиональному кузнецу кузнечного цеха города Гранд Детур, США, штат Иллинойс. С молодости Джон был очень любознательным и мастеровитым. Сельскохозяйственные плуги для вспашки земли тогда выпускались из чугуна, ровной конструкции. Это усложняло пахоту, приносило огромный вред почве, способствовало плохим урожаям зерновых культур всего Американского континента.

Поколдовав над конструктивными особенностями плуга, Джон Дир совместно с напарником в 1837 году изобрел и смастерил вручную из полированной стали совершенно новую модель плуга для вспашки почвы. Лемехи плуга были удобно выгнутые, пласт земли легко скользил по ним, прекрасно обрабатывая борозду за бороздой. Местные фермеры были восхищены талантом молодого изобретателя. Кузнецы оформили патент на свое детище и основали фирму под наименованием John Deere.

За 10 лет компания произвела 1000 подобных изделий. В 1857 году она представляла собой огромный концерн, производя 10000 плугов. Постепенно расширялась и номенклатура выпускаемых сельскохозяйственных орудий и машин. В наши дни корпорация производит свою продукцию для всего мира:

  • тракторы;
  • комбайны;
  • сеялки;
  • машины для уборки снега;
  • опрыскиватели растений на полях;
  • сложные комбайны по уборке хлопчатника;
  • строительные погрузчики, экскаваторы;
  • машины и механизмы по заготовке древесины в лесах;
  • технику для строительства автодорог, эстакад, мостов, путепроводов;
  • комплектующие изделия;
  • расходные материалы;
  • запасные части.

Все изделия компания отличаются приятным зеленым цветом. Начиная с 1876 года, логотипом предприятия стал известный на весь мир «Бегущий олень». Продукция фирмы поставляется всем государствам планеты. 2010 год стал годом открытия филиала John Deere в России. Теперь в Домодедове раскинулся колоссальный комплекс с обширным складским хозяйством, обеспечивающий отличной сельскохозяйственной техникой все страны СНГ.

Модельный ряд сеялок

Качественные сеялки точного высева John Deere, серия DB являются образцом посевной техники, не допускающей потерь, работающей быстро и слаженно. Эффективность посева этих машин доказана аграриями всего мира.

Каждая сеялка данного модельного ряда при изготовлении комплектуется секциями высевания MaxEmarge. Механизмы, осуществляющие посев, оснащены дозирующей системой семян VacuMeter. Подобная технология обеспечивает оптимальную точность и надежность закладки каждого семечка в почву.

Операторы оборудования, обслуживающие эти сельскохозяйственные орудия, весьма лестно отзываются об инновационных мониторинговых системах SeedStar, оснащенных современными дисплеями GreenStar 2. Совместное использование данных гаджетов обеспечивает обслуживаемому персоналу считывание всей информации, необходимой для контроля посевов, одним беглым взглядом.

Все машины оснащены рядом механизмов для удобной заправки семенных бункеров. Система отключения секций RowCommand надежным приводом Pro-Shaft создают этим агрегатам существенные преимущества перед другими аналогами мирового производства сельскохозяйственной техники. Далее будут рассмотрены отдельные модели сеялок.

DB37 (междурядье 45/70)

Универсальная пропашная машина для посадки основных сельскохозяйственных культур:

  • сахарной свеклы;
  • кукурузы;
  • подсолнечника.

При использовании данной модели, точный высев семян перечисленных культур гарантирован. Все агрегаты сеялки легко и быстро переоборудуются. После переоборудования самые разные культуры сельского хозяйства высеваются на значительно большей площади за один проход.

Комплектация, конструктивные особенности

Основными производственными функциями данной модели сеялки являются:

  • дозирующая система для равномерной подачи семенного материала;
  • опция по быстрому отключению секций;
  • центральная система распределения семян;
  • секции для высевания MaxEmerge Pro либо Series X.

Цена от 18 000 $ до 22 000 $.

Аналоги: AMAZONE D7 Typ 25, Германия.

DB37 (междурядье 70)

Все сеялки данной серии отличаются чрезвычайной способностью. Они эффективно копируют рельеф поля. Это позволяет успешно поддерживать стабильную и постоянную глубину укладки семенного материала. Это весьма важно во время проведения посевных работ на неровных участках почвы, ярах, курганах. Боковые секции агрегата способны отклоняться как вниз так и вверх на угол до 15 градусов относительно центральной секции сеялки.

Комплектация, конструктивные особенности

Многоцелевая сеялка производства американской компании Джон Дир позволяет засеять все поля любыми агротехническими культурами с максимальной производительностью. Основные производственные функции сеялки:

  • специальная система, одновременно с высевом вносящая гранулированное удобрение в почву;
  • инновационная система отключения секций;
  • центральная система равномерного распределения семян;
  • секции для высевания типа MaxEmerge XP или Pro Series X.

Цена от 15 000$ до 18 000$.

Аналоги: Metro MTR, Италия.

DB55 (междурядье 45/70)

Высокопроизводительная сеялка с 36-рядным захватом. Эффективно обрабатывает сельскохозяйственные угодья на огромных площадях. Высокотехнологичные механизмы позволяют осуществлять посевы в кратчайшие сроки с минимумом затрат. Одинаково легко и быстро высевает семена любых сельскохозяйственных культур:

  • подсолнечника;
  • кукурузы;
  • сахарной свеклы.

Широкая универсальность, высокая производительность сделали агрегат популярным во всем мире. Удобство обработки полей достигается тем, что для перехода с одной культуры на другую достаточно всего лишь заменить диск для посева семенного материала.

Комплектация, конструктивные особенности

Одна из лучших моделей компании Джон Дир. Конструкция машины обеспечивает высокую производительность, быстрое переоборудование узлов и систем на изменяющиеся условия посевной компании. Основные функциональные возможности данной модели:

  • система центрального распределения семенного материала;
  • удобная опция по быстрому отключению высевных секций;
  • посадочные секции конструкции MaxEmerge XP или Pro Series X.

Цена от 16 000$ до 17 000 $.

Аналоги: SP, Италия.

DB55 (междурядье 70)

Универсальный механизм сеялки удачно сочетается с поразительной производительностью. Оптимальное междурядье, ширина которого составляет 70 см, позволяет вносить семена кукурузы, подсолнечника, сахарной и кормовой свеклы с абсолютной точностью укладки в почву.

Комплектация агрегата представляет собой либо один бункер и в дополнение высевающие секции MaxEmerge XP, либо центральную систему распределения с высевающими секциями Pro Series XP. Эти инновационные системы гарантируют повышенную степень надежности и высокой производительности.

Комплектация, конструктивные особенности

  • секции для посева конструктивного исполнения MaxEmerge XP или Pro Series X;
  • центральная система распределения семян;
  • опция системного отключения посевных секций.

Цена от 20 000$ до 21 000 $.

Аналоги: Gigante, Италия.

DB74

Сеялки точного посева DB74 позволяют всем аграриям при посадке сельскохозяйственных культур добиться следующих показателей:

  • достичь требуемой плотности посева семян во всех категориях грунтов;
  • получить высокую посевную точность шага междурядий;
  • обеспечить равномерную всхожесть посевного материала;
  • успеть провести максимум мероприятий за короткое время посевной компании.

Используемый в конструкции сеялки принципиально новый сошник MaxEmerge 5 обладает поистине несравненными агротехническими показателями при получении требуемой посевной плотности, поштучной подачи семян, контроля глубины посадки. Существенно улучшается контакт зерна с почвой, культуры вырастают одинаковой товарной высоты, здоровые и сильные. После такой посадки росткам не страшны ветры, засуха, проливные дожди и град.

Комплектация, конструктивные особенности

Главный упор при создании этой сеялки конструкторами делался на качество посевов. Засеянные поля после начала роста посевов напоминают густое зеленое футбольное поле. Равномерность роста всех сельскохозяйственных культур гарантирована. А отсюда и высокое качество зерна кукурузы, подсолнечника, сочная мякоть сахарной, фуражной свеклы. Основные агротехнические функции машины:

  • удобная система отключения секций;
  • система центрального распределения;
  • секции высевания MaxEmerge XP или Pro Series X.

Цена от 40 000 до 45 000 Евро.

Аналоги: MONOSEM-NX-8, Франция.

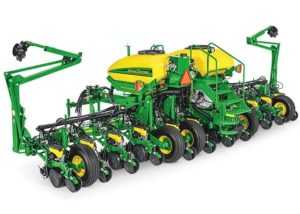

DB83

Главное предназначение этой сеялки состоит в быстром выполнении больших объемов сельскохозяйственных работ. Габаритные размеры машины огромные по сравнению с другой аналогичной техникой. Особые функции и дополнительные механизмы этого оборудования позволяют достигать высокую производительность и эффективность при работе на полях.

Секции точного посева, вакуумные дозаторы семенного материала позволяют добиваться высокой точности, хорошей регулируемости, необходимых скоростных характеристик высева семян. Центральная система подачи семян CCS сочетает в своей конструкции огромное число самых лучших технических показателей:

  • проверенные размеры;
  • высокая прочность рамы производства Bauer и всех агрегатов;
  • мощность, производительность системы CCS.

Уникальные семяпроводы производства Bauer обеспечивают точную подачу семян вдоль орудийного бруса к высевающим секциям.

Комплектация, конструктивные особенности

Одна из самых крупных сеялок, производимых мировым машиностроительным комплексом. За один проход машиной можно засевать 36 рядов поля при ширине междурядья 70 см. Лучший выбор для механизированной обработки сельскохозяйственных угодий. С подобной техникой можно завершить посевные работы в кратчайшие сроки.

Особенности оборудования:

  • машина оснащена механизмом внесения гранулированных удобрений;
  • имеется устройство отключения секций RowCommand;
  • система центрального распределения семенного материала;
  • высевающие секции MaxEmerge

Купить модель несложно в России. Огромный комплекс John Deere в Домодедове реализует любые высокотехнологичные модели сеялок и другого сельскохозяйственного оборудования по приемлемым ценам.

Цена от 70 000 до 78 000 Евро.

Аналоги: KVERNELAND Accord Optima TF Maxi 16.

Технические характеристики

Модель сеялкиDB37 (междурядье 45/70)DB37 (междурядье 70)DB55 (междурядье 45/70)DB55 (междурядье 70)DB74DB83
Количество рядков, шт.241636243236
Ширина междурядья, см45/707045/70707070
Тип рамыСкладываемая вперед
Гибкость рамыГибкая



Агрегатирование с тракторомСцепка/тяговая штанга



Требования к мощности трактора (ВОМ)200-350



Высевающая секция
Тип дозатораMaxEmerge 5



СошникДвухдисковый Tru-Vee
Копирующие колесаПолупневматические колеса



Регулирование глубины/диапазон, ммТ-рукоятка/от 6 до100



Заделывающие колесаПод углом, резиновая или чугунная



Поштучная подача семян/дозированиеVacuMeter с разделителем сдвоенных семян



Семяпровод/датчик семяпроводаПлоский торец/AccuCount



Привод высевающей секцииПриводная цепь или вал Pro Shaft



Прижимная сила высевающей секции
Пружины сжатия4 регулировки давления



Диапазон регулировки, кг0, 56, 113, 181



Пневматическая прижимная системаДополнительно, бесступенчатая регулировка 0-181 кг



Хранение материала
Только семена, л106



Семена/гербицид, л56



CCS, лОпция



Возможность внесения удобренийЖидкие удобрения (опционально)
Размещение удобренийВне рядка



Органы управления сеялкой

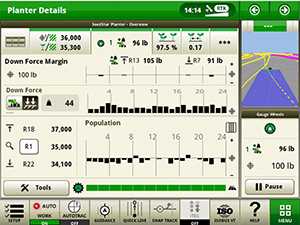

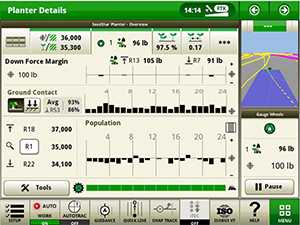

Система контроляСТ 350 или SeedStar 2



Навесные орудия
Обработка рядковОчиститель рядков, режущий диск или комбинация режущего диска/очистителя рядков



МаркерыОпция



Рабочие органы АМS
Управление секциейОпция



Управление рядамиОпция
Привод переменной скоростиОпция



Заключение

Сеялки точного высева John Deere серии DB позиционируют собой сельскохозяйственное оборудование мирового уровня. Точность высева семян позволяет работать технике на высоких скоростях с полной уверенностью, что материал ложится идеально. Быстрые ровные всходы, качественный рост всех пропашных культур, идеальные условия для созревания и получения высоких урожаев – визитная карточка техники Джон Дир. Покупая сеялки этой модели, каждый хлебороб будет обеспечен сельскохозяйственной продукцией на все 100%.

steh.info

Пневматическая сеялка для нулевой технологии 1890, фото | Пневматические сеялки

Сельхозпроизводителям исторически приходится принимать трудные зависящие от погоды решения по посеву и посадке. Операторам приходится проводить посевные работы во влажных и далеких от оптимальных условиях, чтобы справиться с этой задачей в срок. Операторы сталкиваются с низкой производительностью, вызванной попаданием влажной почвы между дисковым копирующим колесом и диском сошника. Это приводит к застреванию дискового копирующего колеса или диска сошника и закапыванию в почву.



Копирующее колесо со спицами представляет собой решение для операторов, которые занимаются посевом в таких условиях. Оно позволяет грязи и пыли, которые попадают на дисковое копирующее колесо, проходить через колесо и не мешать работе.



Копирующее колесо со спицами разработано для обеспечения оптимальной производительности. Оно состоит из обслуживаемых штампованных внутреннего и внешнего ободов. Колесо также оборудовано кованными спицами и ступицей подшипника, увеличивающими его прочность. Возможность использования небольших спиц позволяет получить большие открытые поверхности для прохождения грязи и пыли, что предоставляет огромное конкурентное преимущество. Еще одним улучшением по сравнению с закрытым копирующим колесом является крепление подшипника со стопорной шайбой на наружном кольце. Не нужно снимать колесо и выжимать подшипник. Просто снимите упорное кольцо, замените подшипник и установите упорное кольцо на место.

Копирующее колесо

Копирующее колесо

Новое копирующее колесо со спицами отлично зарекомендовало себя в условиях сложных необработанных полей. Некоторые производители также сообщили о попадании и застревании остатков культуры внутри копирующего колеса и сошника. Это копирующее колесо со спицами также отлично справляется с работой в таких условиях. Эти колеса совместимы с сошниками серии 90 на посевных инструментах и сеялками точного высева с высевающими секциями.



В следующей таблице приведены конкурентные преимущества наших колес (работа в вязкой почве и с остатками культуры) относительно колес MudSmith:



   MudSmithJohn DeereУлучшение в процентах
Открытая область51 дюйм273 дюйма243 процента
Высота обода3/4 дюйма9/16 дюйма25 процентов
Ширина спицы1-3/8 дюйма3/4 дюйма45 процентов



Как и другие компоненты, колесо является обслуживаемым.

  • AA86055 — узел колеса в комплекте
  • A101570 — внутренняя половина обода диска
  • A101571 — внешняя половина обода диска

Отсутствует совместимость с двойным копирующим колесом.



MudSmith — это товарный знак компании MudSmith, LLC South Dakota.

www.deere.ru

Пропашные сеялки John Deere – обзор, характеристики, цены – Сельхозтехника Инфо

Современные пропашные сеялки позволяют эффективно высаживать сельскохозяйственные культуры на полях крупнейших аграрных хозяйств с помощью специальных устройств. Конструктивные особенности этих универсальных машин способствуют высокоточной укладке семян в любую почву и удобную обработку в соответствии с технологическим процессом. Пропашные сеялки Джон Дир завоевали высокую оценку российских аграриев за свои уникальные технические характеристики.

Краткая информация о производителе

Международный концерн по производству сельскохозяйственной техники Джон Дир основан в 1837 году в США, город Гранд Детур, штат Иллинойс. Учредителем компании стал местный кузнец Джон Дир. Совместно с напарником он впервые в истории земледелия изобрел и вручную изготовил плуг из полированной стали. После создания фирмы мастера стали делать плуги для всей страны. В 1842 году уже было изготовлено 100 штук подобных плугов.

1876 год ознаменовался учреждением логотипа компании – знаменитого на весь мир знака «Бегущий олень». Через год после этого предприятие начало выпуск сеялок для многочисленных фермеров Америки. Агрегаты производятся до сегодняшних дней. С тех пор технические характеристики машин для посева сельскохозяйственных культур кардинально изменились.

Современная сеялка точного высева Джон Дир является высокотехнологичным орудием по высадке семян зерновых, фуражных, овощных культур. Компания John Deere за 181 год своего существования превратилась в мощнейшую корпорацию со сборочными филиалами в каждой стране мира. Заводы компании выпускают тракторы, комбайны, сеялки, плуги, много другой сельскохозяйственной техники.

Продукция корпорации реализуется в регионах: Северная, Южная Америка, Индия, Китай, Ближний Восток, Северная Африка, Европа, страны СНГ. Российское представительство корпорации открыто с 2010 года в городе Домодедове на юге российской столицы. Исполинские склады компании содержат миллионный ассортимент. Отсюда реализуется продукция по всему огромному пространству СНГ:

  • высокотехнологичные комбайны с бортовыми компьютерами и кондиционерами;
  • тракторы с высокими мощностными характеристиками;
  • техника для строительства автодорог, мостов, путепроводов, бивуаков;
  • манипуляторы и оборудование с программным управлением для заготовки леса;
  • высокопроизводительные сеялки;
  • расходные материалы;
  • комплектующие изделия;
  • запасные части.

Каждый год компания реализует продукцию на сумму $40 млрд. Чистая прибыль предприятия составляет $3,5 млрд.

Модельный ряд пропашных сеялок

Пропашная сеялка отличается от других конструкций тем, что она способна за один проход агрегата обрабатывать несколько рядов пашни. Условно все модели сеялок точного высева производителя John Deere можно разделить на две большие группы.

Серия 17ХХ. В нее входят следующие модели сеялок:  1705, 1715, 1745, 1755, 1775NT, 1795.

Серия DB. Сюда входят следующие агрегаты: DB37 (междурядье 45/70), DB37 (междурядье 70), DB55 (междурядье 45/70), DB55 (междурядье 70), DB74, DB83).

Все агрегаты данного направления имеют навесной тип устройства. Главные элементы их конструкции:

  1. Мощная стальная рама. Это основа всей конструкции посевного агрегата. Именно на массивной раме надежно закреплены все механизмы для точного высева семян любых сельскохозяйственных культур.
  2. Колеса. Устойчивые металлические колеса позволяют сеялке передвигаться в любых сложных условиях рельефа местности.
  3. Емкости различной конструкции и объема. Резервуары для семян являются главным рабочим органом сеялки. Конфигурация баков позволяет семенам полностью высыпаться в почву.
  4. Диски для разделения семян. Устройство обеспечивает точный высев и равномерный посев семенного материала в борозды.

Используя одну и ту же сеялку, благодаря унифицированной конструкции, удается эффективно засевать совершенно разные пропашные культуры. Это делает орудия многопрофильными. Такие сеялки выгодно отличаются от зерновых моделей, заточенных на посев лишь одной культуры. Современные конструкции пропашных сеялок изготавливаются со специальной электроникой.

Умные приборы, датчики и блоки позволяют осуществлять:

  • расчетный объем семян;
  • подбор необходимого количества посевного материала;
  • автоматизированный посев.

Используя весь потенциал пропашных сеялок, оснащенных электроникой, посев любых сельскохозяйственных культур осуществляется быстро и точно, без потерь, с высоким качеством и минимальными усилиями.

Далее будут рассмотрены технические особенности каждой модели, входящей в каждую группу сеялок.

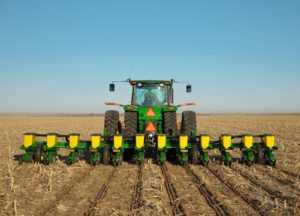

1705

Модель пропашных сеялок John Deere 1705 навесного типа является идеальным вариантом для осуществления посевной кампании на любых грунтах. Ширина захвата орудия составляет 70 см. Такое междурядье способствует сокращению расходов на приобретение посевного материала и обеспечивает ранние и дружные всходы любой сельскохозяйственной культуры.

Комплектация, конструктивные особенности

Модель сеялки 1705 отличается от других подобных орудий своими техническими особенностями и основными характеристиками:

  • жесткая стальная рама современной конструкции;
  • навеска посевного агрегата на 3 точки;
  • секции для посева MaxEmerge 5;
  • сошники на два диска Tru-Vee.

Использование современных двухдисковых сошников Tru-Vee совместно с прогрессивной системой точной дозировки семян VacuMeter позволяет всему посевному комплексу поддерживать равномерное расстояние между высеваемыми семенами в каждом рядке. За счет универсальной технологии существенно экономится посевной материал. Растения быстро всходят и эффективно развиваются, получая максимум солнечных лучей.

Навеска посевного агрегата на 3 точки обеспечивает широкую мобильность посевного орудия при выполнении маневрирования на бугристой и сложной местности. Также это способствует максимальной устойчивости при транспортировке к месту выполнения посева. Две парковочные стойки с регулируемой высотой включены в стандартную комплектацию сеялки.

Цена от 21 000 до 35 000 Евро.

Аналоги других производителей: Nespak, Италия, Bellota, Испания.

1715

Серия сеялок Джон Дир 1715 конструктивно удобная, способная решать задачи по высеву семян на самых сложных грунтах с перепадами высот и на пересеченной местности. Сеялки точного высева модели 1715 имеют следующие особенности:

  • рама, складывающаяся в вертикальной плоскости;
  • навеска посевного агрегата на 3 точки;
  • использование посевных секций модельного ряда MaxEmerge 5;
  • двухдисковые сошники Tru-Vee;
  • сдвоенные копирующие колеса.

Комплектация, конструктивные особенности

Рама, складывание которой осуществляется вертикально, позволяет оператору подготовить орудие к дальней транспортировке всего за несколько минут. Конструкция сеялки настолько простая и незамысловатая, что не имеет аналогов в мире по простоте и экономичности использования. Гидравлическая система быстро и четко складывает секции в транспортное положение.

Оператору только необходимо зафиксировать сложенные секции – и в путь. Сеялка на 3 секции способна поддерживать заданную глубину закладки семян на любой местности: бугристой, с перепадами высот, многочисленными неровностями. Движение секций составляет не более 8° вверх и 6,5° вниз. Сдвоенные копирующие колеса способствуют устойчивости агрегата и соблюдению точности высева семян.

Цена от 25 000 до 38 000 Евро.

Аналоги других производителей: Väderstad, Швеция.

1745

Пропашные сеялки Джон Дир 1745 получили широкое признание аграриев всего мира. Купить такое сельскохозяйственное орудие означает обеспечить свое производство высокотехнологичным оборудованием для точного высева семян, быстрого и дружного их роста, получения высоких урожаев. Данный агрегат характеризуется следующими конструктивными особенностями:

  • рама жесткой конфигурации;
  • буксировка корпуса сеялки на тяговом брусе;

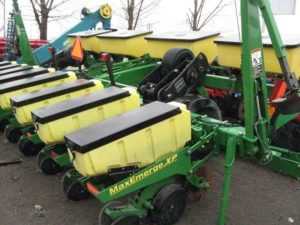

  • рядный модуль исполнения MaxEmerge XP;
  • сошник с двумя дисками Tru-Vee.

Комплектация, конструктивные особенности

Обновленная сеялка серии 1745 представляет собой 12 и 16 рядную конфигурацию орудия. Интервалы между рядами – 70 см. Конструкция оснащена отдельным бункером для семян кукурузы, подсолнечника, льна, других сельскохозяйственных культур либо CCS. Широко используются популярные рядные модули Pro-Series XP, MaxEmerge XP в сочетании с высокотехнологичной системой точного посева Central Commodity System.

В конструкции 16 рядных механизмов удачно использованы модули Flex Frame. Они обеспечивают идеальное и точное копирование рельефа почвы даже на холмистой и пересеченной местности. Эффективное сочетание с механической системой создания прижимного усилия создает прекрасный контакт семян с пахотной землей и оптимальную посадку посевного материала. Удобрение вносится одновременно с семенами.

Цена от 30 000 до 40 000 Евро.

Аналоги других производителей: GALAXI-4,1 пр-во Агромаш-Калина, Россия.

1755

Сеялки данного типа обладают высокой универсальностью и широкими возможностями для качественной посадки сельскохозяйственных материалов. Орудие для точного посева реализуется в 4, 6, 8 рядной конфигурации. Оснащено современным модулем с высевающими секциями MaxEmerge 5. Прицепные сеялки серии 1755 надежные, долговечные, обеспечивают точный высев семян и высокую технологичность дальнейшего их роста.

Комплектация, конструктивные особенности

Высевающие секции MaxEmerge 5 сеялок модели 1755 оснащены системой дозирования семян VacuMeter, обеспечивающей высокую точность посадки и надежность залегания каждого семени. Огромным подспорьем для операторов установок является система мониторинга SeedStar 2. Модули этой современной системы установлены на сеялке в сочетании с дисплеем GreenStar 2. Конструктивные особенности дисплея позволяют считывать всю важную информацию одним взглядом.

Универсальности и эффективности посадочному комплексу придает установленная в нем система отключения секций RowCommand. Параллельно с ней установлен высокоэффективный привод Pro-Shaft. Конструкторами тщательно продумано устройство для удобной заправки бункеров семенным материалом.

Цена от 50 000 до 70 000 Евро.

Аналоги других производителей: Vega 8 Profi, Украина.

1775NT

Пропашные сеялки точного высева серии 1775NT John Deere производятся в 12, 14, 24 рядной конфигурации. Ширина междурядья данной модели сельскохозяйственных орудий составляет 76 см. Машина комплектуется высевающими секциями класса MaxEmerge 5. Данная модель популярна у сельхозпроизводителей всех стран благодаря своей высокой производительности и универсальности конструкции.

Комплектация, конструктивные особенности

В техническом оснащении сеялки 1775NT производства корпорации Джон Дир использовано две системы высева семян – вакуумная и прицепная. Агрегат удобно трансформируется в транспортное положение, в котором его ширина составляет всего 3,7 м. Благодаря совершенной гидравлической системе, контроль складывания осуществляется оператором прямо из водительской кабины.

Дорожный просвет 60 см позволяет трактору с транспортируемой сеялкой беспрепятственно заезжать и выезжать на любое поле. При переезде с одного поля на другое это позволяет без труда преодолевать дорожные неровности, железнодорожные пути, другие сложные участки пути. Производительность сеялок 1775NT значительно увеличивается при использовании центральной распределительной системы CCS, которая существенно экономит время высева семян и загрузки бункера.

Цена от 80 000 до 100 000 Евро.

Аналоги других производителей:  Väderstad, Швеция.

1795

Популярная мировая компания Джон Дир производит сеялки модельного ряда 1795 в 12, 16, 24 рядной конфигурации с изменяемыми междурядьями. Ширина междурядий 38/76 см. Практикуется высев в два ряда. Машина оснащается высевающими секциями MaxEmerge 5.

Комплектация, конструктивные особенности

Сеялки John Deere 1795 приобрели мировую славу посевных машин, не имеющих аналогов по своей производительности высадки семян. Этому способствует совокупность наличия в конструкции орудий:

  • центральная система распределения CCS;
  • увеличенная скорость движения агрегата в рабочем режиме;
  • оснащение системой VacuMeter;
  • повышення надежность за счет привода Pro-Shaft;
  • сверхбыстрая очистка при переходе на другую культуру.

CCS существенно сокращает время и число заправок посевным материалом. Конструктивные особенности сеялки делают ее незаменимым орудием производства для каждого фермерского хозяйства.

Цена от 135 000 до 155 000 Евро.

Аналоги других производителей: Väderstad, Швеция.

Технические характеристики

Модель17051715174517551775NT1795
Количество рядов, шт.6,812164, 6, 82412,16,24, 32
Ширина междурядья, см707070707635/51 двухрядный высев
Тип рамыЖесткаяВертикально складываемаяСкладная (подъем и поворот)ЖесткаяПереднее складывание
Гибкость рамыНегибкаяГибкая и негибкаяНегибкаяГибкая
Агрегатирование с трактором3-точечный монтаж Cat. II или Cat. IIIСцепка/Тяговая штанга2-точечная навеска сцепки для Cat. 2 или Cat. 3 (нижний рычажный механизм)
Мощность трактора (ВОМ), л. с.140-160235235140-160260235-280
Высевающая секция
Тип дозатораMaxEmerge 5



Сошник2-дисковый Tru-Vee



Копирующие колесаПолупневматические



Регулировка глубины/Диапазон, ммТ-рукоятка от 6 до 100



Заделывающие колесаПод углом, резиновые или чугунные



Поштучная подача семян/ДозировкаVacuMeter с разделителем сдвоенных семян



Семяпровод/Датчик семяпроводаFlush-Face/AccuCoynt



Привод высевающей секцииПриводная цепь или вал Pro Shaft



Приводная цепьПриводная цепь или вал Pro Shaft
Приводные колеса/Количество приводных колесКонтакт шины/2Контакт шины/2 или 4Контакт шины/2 для высевающей секции и 2 для удобренийКонтакт шины/2 (6 рядов) или 4 (8 рядов)Контакт шины/1
Сила прижима высевающей секции
Пружины сжатия2 нерегулируемых, 4 нерегулируемых или регулируемых усиленных4 регулируемых для тяжелых условий4 нерегулируемых или 4 регулируемых4 нерегулируемых или 4 регулируемых для тяжелых условий4 нерегулируемых или 4 регулируемых
Диапазон регулировки, кг0, 57, 113, 182



Пневматическая прижимная системаОпция, бесступенчатая регулировка 0-182 кгОпция, бесступенчатая регулировка 0-182 кгОпция, бесступенчатая регулировка 0-182 кгОпция, бесступенчатая регулировка 0-181 кгОпция, бесступенчатая регулировка 0-181 кгОпция, бесступенчатая регулировка 0-181 кг
Хранение материала
Только семена, л106



Нет
Семена/Гербициды, л56



Нет
CCS, лНетОпцияНетОпцияБазовая комплектация
Возможность одновременного внесения удобренийНетГранулированные удобрения по выборуЖидкие удобрения по выбору
Размещение удобренийВне ряда



Органы управления сеялкой
Система контроляСТ 350 или SeedStar 2



Дополнительное оборудование
Обработка рядовОчиститель рядов, дисковый нож



Очиститель рядов
МаркерыОпция



Приложения AMS
Section ControlОпция



RowCommandОпция



Привод переменной скоростиНетОпция



Заключение

Ознакомившись с модельным рядом пропашных сеялок точного посева 1700, каждый пользователь убеждается в широкой унификации сельскохозяйственных орудий производства концерна Джон Дир. Это неприхотливые машины, оснащенные надежными, высокотехнологичными механизмами для посева, точного разделения и укладки семян. Благодаря этим показателям, техника Джон Дир признана всеми аграриями планеты лучшей из лучших при проведении любых сельскохозяйственных работ.

steh.info

1795 | Сеялки точного высева | Посевная техника

Усиленные регулируемые прижимные пружины

Усиленная регулируемая прижимная пружина

Прижимное усилие высевающей секции сеялки точного высева является важным фактором постоянного обеспечения надлежащего контроля глубины посева. Усиленная регулируемая прижимная система обеспечивает прижимное усилие до 181,4 кг. На выбор имеется четыре варианта значений прижимного усилия, один из которых можно выбрать исходя из условий: 0 кг, 56,7 кг, 113,4 кг и 181,4 кг.

Совместимость: 1705, 1715, 1725, 1735, 1755, 1765, 1765NT, 1775 (гибкая сеялка) и 1785

Стандартная пневматическая прижимная система

Применение пневматической прижимной системы позволяет удобно и легко регулировать прижимное усилие всей сеялки точного высева из одного места. Прилагаемое прижимное усилие плавно регулируется от 0 до 181,4 кг. Пневматическая прижимная система обеспечивает более постоянный прижим на всем диапазоне прохода высевающей секции, чем механические пружинные прижимные системы.

Функциональные возможности:

  • Трубопровод подачи воздуха диаметром 9,5 мм вместо трубопровода диаметром 6,4 мм, использовавшегося на сеялках модельного года 2010 и предшествующих годов.
  • Узел воздушного компрессора с улучшенным рабочим циклом. Этот компрессор позволяет на 47 процентов увеличить максимальную подачу воздуха по сравнению с воздушным компрессором предшествующей модели.
  • Пневмоподушки с входными штуцерами диаметром 9,5 мм оснащены усовершенствованными, более долговечными соединителями.

Пружина пневматической прижимной системы

Каждая высевающая секция оснащена отдельной резиновой пневмоподушкой, которая располагается между параллельными рычагами. Пневмоподушки соединены параллельно, что дает возможность из одного места повышать и понижать прижим для всех рядков одновременно.



Выпускаются также отдельные комплекты для переоборудования на месте эксплуатации, состоящие из пневмоподушек, блока воздушного компрессора и трубопроводов подачи воздуха диаметром 9,5 мм.

Компрессор и измеритель пневматического прижима

Улучшенный компрессор используется для зарядки пневматической системы. Этот компрессор может быть расположен на раме сеялки точного высева или при желании в кабине трактора. Измеритель на компрессоре указывает значение прижимной силы при его использовании.

При поставке с завода комплексные модели сеялок с пневматической прижимной системой будут иметь улучшенный узел воздушного компрессора с монтажным кронштейном для установки в кабине за исключением сеялок точного высева 1720 (16-рядков) и двухрядных сеялок точного высева 1725 с центральной распределительной системой (CCS), которые будут иметь узел воздушного компрессора, установленный на раму сеялки. Прицепные сеялки точного высева моделей 1755, 1765, 1765NT, 1775 (со складывающейся вперед рамой) и 1785 будут оснащены узлом воздушного компрессора, установленного либо на внешнем сцепном устройстве, либо на наружной секции рамы при установке пневматической прижимной системы.

Базовое оборудование на моделях:1705, 1715, 1725, 1735, 1755, 1765, 1765NT, 1775 и 1785.

Встроенная пневматическая прижимная система

Функциональные возможности встроенной системы аналогичны перечисленным выше возможностям стандартной пневматической системы с добавлением управления с помощью дисплея GreenStar (GS).

Страница управления прижимным усилием высевающих секций сеялки точного высева SeedStar XP

Страница управления прижимным усилием сеялки точного высева SeedStar XP

Управление активной прижимной системой интегрировано в системы мониторинга SeedStar XP и SeedStar 3HP.



Резервное усилие — это масса, прижимающая колеса измерения глубины с таким расчетом, чтобы обеспечить установленное оператором уплотнение семенного ложа.



Определив целевое значение добавочного усилия, введите значение в систему SeedStar XP или SeedStar 3HP, а активная прижимная система сделает все остальное. Система будет активно регулировать давление воздуха в пневмоподушках, поддерживая постоянное значение резервного усилия для всей сеялки точного высева. Изменение давления воздуха будет приводить к изменению прижимного усилия, действующего на высевающие секции, с целью компенсации и реагирования на изменение обстоятельств при посевных работах: различий в методах почвообработки, почвенных условиях и влажности.

Управление системой с помощью дисплея GreenStar (GS)

Управление пневматической прижимной системой с помощью дисплея GS2

Воздушный компрессор, установленный на внешнем сцепном устройстве сеялки точного высева 1775NT

На сеялках точного высева 1725 (16 рядков), 1725 CCS TR, 1775NT, 1775NT CCS, 1795, DR и сеялках серии DB воздушный компрессор монтируется на внешнем сцепном устройстве или раме. Блок воздушного компрессора монтируется на внешнем сцепном устройстве (см. фотографию выше) или на раме, поэтому регулировку прижимного усилия и сопутствующего давления в системе можно осуществлять с помощью электронной системы, посредством дисплея GS.



Регулируя величину прижимного усилия с помощью дисплея GS, оператор устанавливает значение прижимного усилия (в килограммах) для всей сеялки. Учитывая фактические почвенные условия, оператору может потребоваться изменить величину прижимного усилия в процессе посевных работ. Органы управления, интегрированные в систему дисплея GS, позволяют устанавливать только определенное усилие прижима, автоматический контроль невозможен, поскольку почвенные условия, в которых работает сеялка, очень разнообразны. Пневматическая прижимная система не поддерживает автоматическую настройку прижимного усилия.

Бортовые воздушные ресиверы

Бортовой воздушный ресивер на сеялке 1775NT 24R30

16-рядная сеялка точного высева 1725, а также сеялки точного высева 1725 CCS TR, 1775NT, 1775NT CCS, 1795, серий DR и DB оснащаются бортовыми воздушными ресиверами, что позволяет сократить время реакции при регулировке прижимного усилия с помощью дисплея GS. В состав бортового воздушного ресивера входит баллон вместимостью 18,9 л и узел клапана.



Базовое оборудование на моделях:Сеялки точного высева 1725 CCS, 1725 (16 рядков), 1725T, 1775NT, 1775NT CCS, 1795, серий DR и DB с высевающими секциями MaxEmerge 5. Сеялки точного высева, оборудованные высевающими секциями MaxEmerge 5e и ExactEmerge, поставляются с активной пневматической прижимной системой в базовой комплектации.

Активная пневматическая прижимная система

Узел компрессора активной прижимной системы

Гидравлический мотор

Компрессор с гидравлическим приводом в сочетании с системами SeedStar 3 HP и SeedStar XP автоматизирует управление прижимом. Достаточно установить целевое резервное усилие для высевающей секции, и активная пневматическая прижимная система будет работать автоматически. Система будет следить за тем, чтобы сеялка точного высева поддерживала это значение, которое позволяет достичь точной заделки в почву и равномерной глубины посева, без уплотнения почвы боковой стенки борозды. На заводе система настраивается на целевое резервное усилие прижима в 45,4 кг, однако это значение можно изменять в зависимости от полевых условий. Это освобождает оператора от постоянной ручной регулировки прижимного усилия при изменении обстановки в поле.



Эта система также обеспечивает раздельное управление секциями сеялок точного высева 1795 и DB с двухрядным расположением высевающих секций. На сеялках точного высева с двухрядным расположением высевающих секций активная прижимная система контролирует прижимное усилие передних и задних рядов высевающих секций независимо. Это компенсирует разность потребностей в прижимном усилии между передним и задним рядами, которая возникает в связи с различиями в степени обработанности почвы или в связи с применением приспособлений по внесению инсектицидов, и позволяет точно выдерживать глубину высева и резервное усилие для всех рядков.



Активная пневматическая система прижима может устанавливаться на заводе или поставляться в качестве комплекта для переоборудования на месте эксплуатации.

Пример по прижимному усилию и резерву

  • А. Резерв — дополнительное прижимное усилие, действующее на высевающую секцию и превышающее то усилие, которое необходимо для заглубления в почву и обеспечения полной глубины высева. Эта дополнительная масса будет установлена на копирующие колеса. 54,4 кг + 36,3 кг = 90,7 кг – 68 кг = 22,7 кг резерва
  • Б. Масса высевающей секции — 54 кг
  • В. Прижимное усилие — усилие, прикладываемое к высевающей секции контуром пневмоподушки — 36,3 кг
  • Г. Сопротивление почвы — 68 кг
Компрессор с гидравлическим приводом

Гидравлический мотор

Пневматический клапан

Воздушный компрессор с гидравлическим приводом обеспечивает восьмикратное увеличение подачи воздуха по сравнению с предшествующими моделями, что позволяет обеспечить более значительное и быстрое изменение прижимного усилия. Более надежная конструкция предусматривает комплектацию всех моделей с активной прижимной системой новым баком для хранения объемом 37,8 л.

Потребность системы в подаче гидравлического масла (около 15,1 л/мин) невелика и покрывается за счет поступления из контура подъема машины и контура CCS, поэтому необходимости в установке дополнительных селективных контрольных клапанов (SCV) нет. Системы мониторинга SeedStar XP и SeedStar 3HP, управляя компрессором и узлом клапана, регулирует давление воздуха в прижимных пневмоподушках, обеспечивая активное управление.

Еще одной полезной особенностью активной прижимной системы John Deere является возможность с помощью пневматического клапана независимо управлять рядами сеялок с двухрядным расположением высевающих секций. Эта система раздельно контролирует силу прижима, необходимую для переднего и заднего рядов высевающих секций, и раздельно регулирует давление воздуха с помощью специального пневматического клапана (при его наличии). Для работы активной пневматической прижимной системы необходима реализация функции активного управления в системе SeedStar XP или SeedStar 3HP.

Базовое оборудование на моделях:Все модели сеялок точного высева, оборудованные высевающими секциями MaxEmerge 5e и ExactEmerge.

Гидравлическая система прижима отдельных рядов (IRHD)

Система IRHD специально разработана для удовлетворения потребностей сельхозпроизводителей, которые стремятся приспособиться к самым тяжелым полевым условиям и обеспечить максимальную урожайность от поля к полю, от сезона к сезону. Система IRHD работает как прижимная система с замкнутым контуром, которая быстро реагирует на изменяющиеся условия почвы для каждого рядка отдельно и дает увеличенный контакт с почвой, который может обеспечить более однородную глубину посева. При установке резервного усилия прижима система будет применять требуемое прижимное усилие по рядкам для поддержания контакта с почвой. На заводе устанавливается резервное усилие 45,4 кг. В зависимости от полевых условий могут потребоваться изменения.

Система позволяет операторам поддерживать контакт копирующих колес с почвой, обеспечивая требуемое заглубление семян. Система IRHD поддерживает регулировку до пяти раз в секунду и выполняет изменение в 45,4 кг менее чем за секунду. Система имеет диапазон прижимного усилия от 22,7 до 204,1 кг и использует контур Power Beyond на тракторе. Система IRHD на 58 процентов быстрее, чем активная пневматическая прижимная система. Быстрая реакция и увеличенный контакт с почвой могут способствовать лучшей всхожести. По данным некоторых исследований, однородная всхожесть повышает урожайность на 5–9 процентов.

Управление системой IRHD осуществляется с помощью дисплея 4600 CommandCenter 4-го поколения или универсального дисплея 4640 с системой SeedStar 4HP. Как показано ниже, операторы могут просматривать данные о контакте с почвой или применяемое прижимное усилие с помощью кнопки переключения.

Экран IRHD, показывающий график контакта с почвой

Экран IRHD, показывающий график применяемого прижимного усилия

Опциональное оборудование на моделях: 1775NT, 1795 и DB с высевающими секциями MaxEmerge 5e и ExactEmerge.

www.deere.ru

1775NT (междурядье 76) | Сеялки точного высева | Посевная техника

Усиленные регулируемые прижимные пружины

Усиленная регулируемая прижимная пружина

Прижимное усилие высевающей секции сеялки точного высева является важным фактором постоянного обеспечения надлежащего контроля глубины посева. Усиленная регулируемая прижимная система обеспечивает прижимное усилие до 181,4 кг. На выбор имеется четыре варианта значений прижимного усилия, один из которых можно выбрать исходя из условий: 0 кг, 56,7 кг, 113,4 кг и 181,4 кг.

Совместимость: 1705, 1715, 1725, 1735, 1755, 1765, 1765NT, 1775 (гибкая сеялка) и 1785

Стандартная пневматическая прижимная система

Применение пневматической прижимной системы позволяет удобно и легко регулировать прижимное усилие всей сеялки точного высева из одного места. Прилагаемое прижимное усилие плавно регулируется от 0 до 181,4 кг. Пневматическая прижимная система обеспечивает более постоянный прижим на всем диапазоне прохода высевающей секции, чем механические пружинные прижимные системы.

Функциональные возможности:

  • Трубопровод подачи воздуха диаметром 9,5 мм вместо трубопровода диаметром 6,4 мм, использовавшегося на сеялках модельного года 2010 и предшествующих годов.
  • Узел воздушного компрессора с улучшенным рабочим циклом. Этот компрессор позволяет на 47 процентов увеличить максимальную подачу воздуха по сравнению с воздушным компрессором предшествующей модели.
  • Пневмоподушки с входными штуцерами диаметром 9,5 мм оснащены усовершенствованными, более долговечными соединителями.

Пружина пневматической прижимной системы

Каждая высевающая секция оснащена отдельной резиновой пневмоподушкой, которая располагается между параллельными рычагами. Пневмоподушки соединены параллельно, что дает возможность из одного места повышать и понижать прижим для всех рядков одновременно.



Выпускаются также отдельные комплекты для переоборудования на месте эксплуатации, состоящие из пневмоподушек, блока воздушного компрессора и трубопроводов подачи воздуха диаметром 9,5 мм.

Компрессор и измеритель пневматического прижима

Улучшенный компрессор используется для зарядки пневматической системы. Этот компрессор может быть расположен на раме сеялки точного высева или при желании в кабине трактора. Измеритель на компрессоре указывает значение прижимной силы при его использовании.

При поставке с завода комплексные модели сеялок с пневматической прижимной системой будут иметь улучшенный узел воздушного компрессора с монтажным кронштейном для установки в кабине за исключением сеялок точного высева 1720 (16-рядков) и двухрядных сеялок точного высева 1725 с центральной распределительной системой (CCS), которые будут иметь узел воздушного компрессора, установленный на раму сеялки. Прицепные сеялки точного высева моделей 1755, 1765, 1765NT, 1775 (со складывающейся вперед рамой) и 1785 будут оснащены узлом воздушного компрессора, установленного либо на внешнем сцепном устройстве, либо на наружной секции рамы при установке пневматической прижимной системы.

Базовое оборудование на моделях:1705, 1715, 1725, 1735, 1755, 1765, 1765NT, 1775 и 1785.

Встроенная пневматическая прижимная система

Функциональные возможности встроенной системы аналогичны перечисленным выше возможностям стандартной пневматической системы с добавлением управления с помощью дисплея GreenStar (GS).

Управление системой с помощью дисплея GreenStar (GS)

Управление пневматической прижимной системой с помощью дисплея GS2

Воздушный компрессор, установленный на внешнем сцепном устройстве сеялки точного высева 1775NT

На сеялках точного высева 1725 (16 рядков), 1725 CCS TR, 1775NT, 1775NT CCS, 1795, DR и сеялках серии DB воздушный компрессор монтируется на внешнем сцепном устройстве или раме. Блок воздушного компрессора монтируется на внешнем сцепном устройстве (см. фотографию выше) или на раме, поэтому регулировку прижимного усилия и сопутствующего давления в системе можно осуществлять с помощью электронной системы, посредством дисплея GS.



Регулируя величину прижимного усилия с помощью дисплея GS, оператор устанавливает значение прижимного усилия (в килограммах) для всей сеялки. Учитывая фактические почвенные условия, оператору может потребоваться изменить величину прижимного усилия в процессе посевных работ. Органы управления, интегрированные в систему дисплея GS, позволяют устанавливать только определенное усилие прижима, автоматический контроль невозможен, поскольку почвенные условия, в которых работает сеялка, очень разнообразны. Пневматическая прижимная система не поддерживает автоматическую настройку прижимного усилия.

Бортовые воздушные ресиверы

Бортовой воздушный ресивер на сеялке 1775NT 24R30

16-рядная сеялка точного высева 1725, а также сеялки точного высева 1725 CCS TR, 1775NT, 1775NT CCS, 1795, серий DR и DB оснащаются бортовыми воздушными ресиверами, что позволяет сократить время реакции при регулировке прижимного усилия с помощью дисплея GS. В состав бортового воздушного ресивера входит баллон вместимостью 18,9 л и узел клапана.



Базовое оборудование на моделях:Сеялки точного высева 1725 CCS, 1725 (16 рядков), 1725T, 1775NT, 1775NT CCS, 1795, серий DR и DB с высевающими секциями MaxEmerge 5. Сеялки точного высева, оборудованные высевающими секциями MaxEmerge 5e и ExactEmerge, поставляются с активной пневматической прижимной системой в базовой комплектации.

Активная пневматическая прижимная система

Узел компрессора активной прижимной системы

Гидравлический мотор

Компрессор с гидравлическим приводом в сочетании с системами SeedStar 3 HP и SeedStar XP автоматизирует управление прижимом. Достаточно установить целевое резервное усилие для высевающей секции, и активная пневматическая прижимная система будет работать автоматически. Система будет следить за тем, чтобы сеялка точного высева поддерживала это значение, которое позволяет достичь точной заделки в почву и равномерной глубины посева, без уплотнения почвы боковой стенки борозды. На заводе система настраивается на целевое резервное усилие прижима в 45,4 кг, однако это значение можно изменять в зависимости от полевых условий. Это освобождает оператора от постоянной ручной регулировки прижимного усилия при изменении обстановки в поле.



Эта система также обеспечивает раздельное управление секциями сеялок точного высева 1795 и DB с двухрядным расположением высевающих секций. На сеялках точного высева с двухрядным расположением высевающих секций активная прижимная система контролирует прижимное усилие передних и задних рядов высевающих секций независимо. Это компенсирует разность потребностей в прижимном усилии между передним и задним рядами, которая возникает в связи с различиями в степени обработанности почвы или в связи с применением приспособлений по внесению инсектицидов, и позволяет точно выдерживать глубину высева и резервное усилие для всех рядков.



Активная пневматическая система прижима может устанавливаться на заводе или поставляться в качестве комплекта для переоборудования на месте эксплуатации.

Страница управления прижимным усилием высевающих секций сеялки точного высева SeedStar XP

Страница управления прижимным усилием сеялки точного высева SeedStar XP

Управление активной прижимной системой интегрировано в системы мониторинга SeedStar XP и SeedStar 3HP.



Резервное усилие — это масса, прижимающая колеса измерения глубины с таким расчетом, чтобы обеспечить установленное оператором уплотнение семенного ложа.



Определив целевое значение добавочного усилия, введите значение в систему SeedStar XP или SeedStar 3HP, а активная прижимная система сделает все остальное. Система будет активно регулировать давление воздуха в пневмоподушках, поддерживая постоянное значение резервного усилия для всей сеялки точного высева. Изменение давления воздуха будет приводить к изменению прижимного усилия, действующего на высевающие секции, с целью компенсации и реагирования на изменение обстоятельств при посевных работах: различий в методах почвообработки, почвенных условиях и влажности.

Пример по прижимному усилию и резерву

  • А. Резерв — дополнительное прижимное усилие, действующее на высевающую секцию и превышающее то усилие, которое необходимо для заглубления в почву и обеспечения полной глубины высева. Эта дополнительная масса будет установлена на копирующие колеса. 54,4 кг + 36,3 кг = 90,7 кг – 68 кг = 22,7 кг резерва
  • Б. Масса высевающей секции — 54 кг
  • В. Прижимное усилие — усилие, прикладываемое к высевающей секции контуром пневмоподушки — 36,3 кг
  • Г. Сопротивление почвы — 68 кг
Компрессор с гидравлическим приводом

Гидравлический мотор

Пневматический клапан

Воздушный компрессор с гидравлическим приводом обеспечивает восьмикратное увеличение подачи воздуха по сравнению с предшествующими моделями, что позволяет обеспечить более значительное и быстрое изменение прижимного усилия. Более надежная конструкция предусматривает комплектацию всех моделей с активной прижимной системой новым баком для хранения объемом 37,8 л.

Потребность системы в подаче гидравлического масла (около 15,1 л/мин) невелика и покрывается за счет поступления из контура подъема машины и контура CCS, поэтому необходимости в установке дополнительных селективных контрольных клапанов (SCV) нет. Системы мониторинга SeedStar XP и SeedStar 3HP, управляя компрессором и узлом клапана, регулирует давление воздуха в прижимных пневмоподушках, обеспечивая активное управление.

Еще одной полезной особенностью активной прижимной системы John Deere является возможность с помощью пневматического клапана независимо управлять рядами сеялок с двухрядным расположением высевающих секций. Эта система раздельно контролирует силу прижима, необходимую для переднего и заднего рядов высевающих секций, и раздельно регулирует давление воздуха с помощью специального пневматического клапана (при его наличии). Для работы активной пневматической прижимной системы необходима реализация функции активного управления в системе SeedStar XP или SeedStar 3HP.

Базовое оборудование на моделях:Все модели сеялок точного высева, оборудованные высевающими секциями MaxEmerge 5e и ExactEmerge.

Гидравлическая система прижима отдельных рядов (IRHD)

Система IRHD специально разработана для удовлетворения потребностей сельхозпроизводителей, которые стремятся приспособиться к самым тяжелым полевым условиям и обеспечить максимальную урожайность от поля к полю, от сезона к сезону. Система IRHD работает как прижимная система с замкнутым контуром, которая быстро реагирует на изменяющиеся условия почвы для каждого рядка отдельно и дает увеличенный контакт с почвой, который может обеспечить более однородную глубину посева. При установке резервного усилия прижима система будет применять требуемое прижимное усилие по рядкам для поддержания контакта с почвой. На заводе устанавливается резервное усилие 45,4 кг. В зависимости от полевых условий могут потребоваться изменения.

Система позволяет операторам поддерживать контакт копирующих колес с почвой, обеспечивая требуемое заглубление семян. Система IRHD поддерживает регулировку до пяти раз в секунду и выполняет изменение в 45,4 кг менее чем за секунду. Система имеет диапазон прижимного усилия от 22,7 до 204,1 кг и использует контур Power Beyond на тракторе. Система IRHD на 58 процентов быстрее, чем активная пневматическая прижимная система. Быстрая реакция и увеличенный контакт с почвой могут способствовать лучшей всхожести. По данным некоторых исследований, однородная всхожесть повышает урожайность на 5–9 процентов.

Управление системой IRHD осуществляется с помощью дисплея 4600 CommandCenter 4-го поколения или универсального дисплея 4640 с системой SeedStar 4HP. Как показано ниже, операторы могут просматривать данные о контакте с почвой или применяемое прижимное усилие с помощью кнопки переключения.

Экран IRHD, показывающий график контакта с почвой

Экран IRHD, показывающий график применяемого прижимного усилия

Опциональное оборудование на моделях: 1775NT, 1795 и DB с высевающими секциями MaxEmerge 5e и ExactEmerge.

www.deere.ru

Сеялка пневматическая зерновая Джон Дир (John Deere) 1890

Пневматическая зерновая сеялка John Deere 1890

Эта модель используется при работе по минимальной и нулевой технологиям обработки почвы. На Украину сеялки 1890 стали завозить с 2003 года. В сеялке реализована возможность посева зерновых культур с одновременным внесением одного или двух видов гранулированных минеральных удобрений в одном потоке с семенами в один ряд. К сеялке 1890 можно прицеплять пневматический прицеп 1910. Сеялки 1890 оснащены однодисковыми сошниками серии 90. Дисковые ножи диаметром 457 мм расположены с углом атаки 7 *, что способствует хорошему разрыхлению почвы на полях с повышенным содержанием растительных остатков.

В каждом отдельном высевном сошнике реализована возможность механической регулировки глубины посева и давления на грунт. Благодаря прижимному усилию от 75 до 182 кг обеспечивается равномерное углубление на твердых грунтах. Контролируется эффективность посева посредством системы сигнализации забивания сошников. Благодаря наличию трёхсекционной рамы с боковыми секциями, которые складываются, обеспечивается удобство и легкость сеялки при транспортировке. В каждой секции есть опорные колеса, позволяющие копировать неровности поверхности поля. Ширина сеялки при транспортировке равна 4,37 м.

Технические характеристики 1890:

Рабочая ширина, м

9,1 / 10,9 / 12,8

Количество сошников для семян, шт.

48 / 58 / 68

Количество сошников для удобрений, шт.

– – –

Ширина междурядий для семян, см

19,0

Ширина междурядий для мин. удобрений, см

– – –

Глубина посева, мм

5…89

Сошники

Дисковые (диаметр), мм

46

Давление сошника на грунт, кг

102…181

Давление прикручивающихся колес, кг

12-20

Транспортные размеры

Ширина, м

4,37 / 4,37 / 5,59

Высота, м

3,60 / 4,55 / 4,85

Масса, кг

7 711/ 9 305 / 10 660

Необходимая мощность трактора, л.с.

270-300 / 320-350 / 370-400

ПневмоприцепДжон Дир 1910 –бункер семян для сеялок моделей1895, 1890,730, 1830, 1835, 1840

Выпускается в различных вариантах как по объёму бункера так и по типу агрегатирования:Трактор — Сеялка — Прицеп, Трактор — Прицеп — Сеялка.

-заполнение бункера за 30 минут с загрузчиком семян со шнеком диаметром 178 мм
-точная система высеваSeedStar с различными видами катушек:
желтая — применяется при нормах от 2 до 20 кг/га;
черная — применяется при нормах от 20 до 130 кг/га;
зеленая — применяется при нормах от 30 до 220 кг/га;
синяя — применяется при нормах от 50 до 265 кг/га.
-эффективный прямоточный воздушный поток
-линейный привод и бесступенчатое регулирование подачи.
-центральные семяпроводы с трубами диаметром 6,25 см.

Бункеры пневмоприцепа модели 1910
Формовые нержавеющие полиэтиленовые
Полупрозрачные (легко определить уровень наполнения)
Геометрическая форма бункеров позволяет стекать вниз семенам непрерывно и до полного опустошения.

Система мониторинга«GREENSTAR», информация о скорости движения, оборотах дозиметра и вентилятора, обработанных площадях и уровне материала в бункере

Модель 1910 имеет большую емкость бункеров, высокую точность нормы внесения и отличается легкостью настроек. Благодаря информации, полученной от фермеров, сегодня модель 1910 обладает еще более широкими функциональными возможностями:
-загрузчик семян конвейерного типа;
-сдвоенные передние колеса на моделях, агрегатируемых за широкозахватной пневматической сеялкой;
-новый высевающий аппарат, позволяющий достигать высоких норм внесения
-освещение для комфортной работы в темное время суток.

Эти дополнительные опции обеспечивают более высокую производительность и универсальность техники.
Пневмоприцеп модели 1910 имеет еще одно значительное преимущество:
за счет полностью интегрированной системыSeedSmart™может автоматически изменяться норма высева на основе карты посева с использованием систем параллельного вожденияGreenStar Parallel Trackingили автоматического вожденияGreenStar AutoTrac. Данные системы управления помогают существенно повысить эффективность посевных работ.

Технические характеристики:

Наименование Размеры
Конфигурация
“трактор-сеялка-прицеп”, два бункера195, 270 бушелей (6872, 9515 л)

Конфигурация
“трактор-сеялка-прицеп”,
три бункера250, 340 бушелей (8060, 10961 л)

Конфигурация
“трактор-прицеп-сеялка”,
два бункера195, 270 бушелей (6872, 9515 л)

Конфигурация
“трактор-прицеп-сеялка”,
три бункера250, 340 бушелей (8060, 10961 л)

Шнек (диаметр) 178 мм; 203 мм — опция

Опция на всех размерах Конвейер 305 мм — опция

Пневматическая система:
Привод гидравлический,
требуемая мощность от 15 до 40 л.с. (4,5 до 10,4 кВт)

Размер вентилятора (диаметр) 438 мм

Семяпроводы (диаметр) 63,5 мм первичные; 25,4 мм вторичные

Высевающий аппарат:
Бункеры
Два (три — опция средний бункер)

Привод
От колес

Дорожный просвет (до дозаторов)
58,4 см пустой, до 50,8 см загруженный

Требования к гидросистеме трактора:Один селективно-контрольный клапан – до 0.93 л/с для вентилятора, менее 6.895 кПа на сливном контуре для гидропривода вентилятора, закрытая гидросистема или система с компенсацией по давлению

Габаритные размеры Высота/Длина/Ширина, м

195 бушелей, конфигурация
“трактор-сеялка-прицеп” 3,78×7,7×4,17

250 бушелей, конфигурация
“трактор-сеялка-прицеп”
3,78×8,25×14,17

270 бушелей, конфигурация
“трактор-сеялка-прицеп”
3,9×7,8×4,32

340 бушелей, конфигурация
“трактор-сеялка-прицеп”
3,9×8,35×4,32

195 бушелей, конфигурация
“трактор-прицеп-сеялка”
3,78×8,7×14,17

250 бушелей, конфигурация
“трактор-прицеп-сеялка”
3,78×9,25×14,17

270 бушелей, конфигурация
“трактор-прицеп-сеялка”
3,9×8,90×4,32

29 июня 2014

agrotcs.ua.market

Отправить ответ

avatar
  Подписаться
Уведомление о
