Циркулярная пила JET JTS-700

В 2011 году приобрёл на распродаже этот станок. Это версия S с укороченной до 600мм кареткой.

Станок был упакован в деревянный решётчатый ящик, все съёмные детали в коробках, крепёж в пакетах внутри коробок. Видно что станок долго валялся на складе — пакетики с силикагелем разбухли до упора и стали напоминать переполненные памперсы 🙂 Ржавчины при этом нигде нет, смазано всё на совесть.

Ключи для сборки: шестигранники на 5,6,8 накидные 10,17,19, крестовая отвёртка.

Начал собирать:
Первым делом поставил на место каретку, снял стол и демонтировал транспортный кронштейн пильного узла (красного цвета, ошибиться трудно):

Пильный узел на вид вполне качественный, всё что надо — регулируется. Есть посадочные места для подрезки.

На этом станке используется поликлиновой ремень. Регулировка натяжения вопросов не вызывает.

Под столом могут быть регулировочные шайбы, у меня таких было две со стороны приёма, аккуратно положил их «как было» и поставил основной стол на место, выставив его параллельно каретке (для того её сразу и поставил, чтобы база была.
Перед монтажом крышки нужно снять транспортировочное крепление двигателя (красная стальная полоса)

Коробка пускателя тоже висит не на штатном месте, а на временном кронштейне, снял, переставил куда положено.

Для того чтобы поставить расширитель стола, надо снять защитный кожух двигателя, иначе неудобно будет заворачивать центральный болт

Наживил упорные болты — они для выведения плоскости стола нужны.

Поставил расширитель стола на место.

Аналогично с удлинителем стола:

Ставлю линейку, крепится тремя болтами, их надо в паз вставить, слева — более длинный, он через чугун пройти должен.

Ноль линейки пока ставлю на глазок, все настройки — после окончательной сборки

Ставлю направляющую параллельного упора, два болта отрегулированы уже с завода, их не трогаю, а третий, который справа, ослабляю и буду уже по месту настраивать, так как он крепится к расширителю стола

Средний болт крутить неудобно, подлезть получается только накидным ключом:

Собираю и ставлю параллельный упор. Он катается на пластиковых ползунках, люфт в свободном положении выбирается пластиковыми винтами под отвёртку. Зажимается ручкой хорошо, жёсткость нормальная.

Теперь можно и диск с клином поставить, тут всё без затей, вал от поворачивания фиксируется чекой.

Каретка здесь типовая для всех недорогих форматок. Из-за малой длины мягковата, нет той стабильности как на полноразмерной. Хорошо настраивается упорными болтами. Ремонтопригодна, направляющие сменные, натяг регулируется. Верхняя плоскость неидеальна, есть продольный жёлоб в несколько десяток. Для моих целей было не критично.

Стопорится удобным флажком:

Угловой упор джетовский — несколько странный, углы 90 и 45 настраиваются, но небольшой люфтец на оси поворота есть, пришлось сколхозить вкладыш для плотной посадки на оси. Промежуточные углы я бы наверное не рискнул по такому упору точно резать. Зато есть линейка и два флажка-стопора неплохих. В каретке есть два дополнительных отверстия для крепления этого упора, с ними получается резать углы от 20(примерно) до 135 градусов.

Узел подъёма диска:

Диск поднят почти полностью:

Диск поднят наполовину:

Сверху над шпилькой поднятия видна шпилька наклона:

«Тугость» хода можно отрегулировать, на фото выделил кружком винт, который поджимает разрезную гайку. Его надо чуток ослабить и вращаться станет легче, но не переусердствуйте. Аналогичный винт есть и на шпильке подъёма диска. Прежде чем крутить винты, пару раз прогнал от упора до упора, там старая смазка, да ещё и с избытком.

Диск наклонён до упора, в этом положении можно ремень поменять:

Шпилька наклона — виден крошечный карданчик:

При раскрое MDF всё же немного пыль летела в корпус, пришлось закрыть неиспользуемую часть кожуха диска перегородкой, и нарастить боковой кожух. Помогло, теперь вообще вниз ничего не сыпется.

Для установки тонкого диска СМТ пришлось на скорую руку сделать новый расклинивающий нож, заодно сделал его комбинированным, пригодным и для глухих пропилов.

В целом, стационарная циркулярка JTS-700S показала себя неплохо. В этой линейке есть станки с более длинными каретками (маркированы как L), также при желании можно установить и полноразмерную каретку, купив её отдельно. Из недостатков стоить отметить только незначительный «бугор» по центру чугунного стола. Мне это не мешало. Насколько я знаю, на обычных, «нераспродажных» станках этой проблемы не было.

Через какое-то время, после приобретения торцовки и ленточной пилы потребность в стационарной циркулярке пропала, после чего станок был продан.

alex946.ru

JBTS-10 Циркулярная пила, 230В — JET-online.ru

Циркулярная пила Jet JBTS-10 - начальный вариант для оснащения столярной мастерской, и в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны модели – компактность, мобильность, высокая точность при работе с небольшими деталями, перенастраиваемая конструкция. К примеру, удлинитель и расширители не только снимаются, но и раздвигаются, в этом случае ширина столов может достигать 1350 мм.



Важно, что техническое исполнение циркулярного станка Jet JBTS-10 выгодно отличает его от аналогов того же ценового класса: привод пильного диска осуществляется поликлиновым ремнем, а не зубчатой передачей. Параллельный упор имеет эксцентриковую двухстороннюю фиксацию и выполнен из жесткого профиля замкнутого сечения, предусмотрена удобная миллиметровая шкала для его установки. Для удаления опилок предусмотрен поддон со 100-миллиметровым патрубком. Пильный стол выполнен из алюминиевого литья и имеет два Т-образных паза для установки углового упора, входящего в штатное оснащение.



Компактная невысокая пила легко помещается на верстаке, но может устанавливаться и на пол: в комплект входит набор ног и уголков для сборки открытой подставки.



ОСОБЕННОСТИ:

  • Система быстрого торможения двигателя после выключения
  • Регулировка наклона пильного диска
  • Регулировка глубины пропила
  • Рабочий стол из алюминиевого литья
  • Выдвижные и съемные расширители рабочего стола
  • Съемный и выдвижной удлинитель рабочего стола
  • Регулируемый параллельный упор с эксцентриковым зажимом
  • Подвижный угловой упор с направляющей вдоль Т-образного паза

jet-online.ru

JTS-315LA Строительная циркулярная пила — JET-online.ru

Строительная циркулярная пила JET модели JTS-315LA,выгодно разнится от других циркулярных пил, тем что имеет в себе:

  • разнообразные режимы распила древесины
  • угол распила и наклон пыльного диска может достигается от 0 до 45 градусов;
  • платформа циркулярной пилы произведена из оцинкованого стального листа что позволяет пиле работать без особой вибрации а также улучшить безопасность труда
  • аппарат оснащен упором углового распила, что в свою очередь повышает устойчивость  материалов надежно закрепив их;
  • Модель JTS-315LA достаточно удобна при транспортировке, поскольку оснащена парой ручек и колесах на шарнирах . Станок возможно эксплуатировать не только с мало габаритными материалами, с помощью выдвижного удлинителя рабочего места из стали. Который выдерживает достаточно объемные материалы, при желании удлинитель легко снимается. С помощью функции регулировки упора циркулярной пилы, значительно повысится устойчивость агрегата,  гарантируется отсутствие травм .

Важное достоинство JTS-315LA — большая (при установленном удлинителе 1650 мм) суммарная длина рабочих столов, позволяющая уверенно работать с длинными заготовками. Высокая мобильность (для транспортировки есть колеса и рукоятки) и достаточная мощность в сочетании с однофазным подключением позволяют рекомендовать эту пилу как для использования при строительстве, так и в качестве универсального циркулярного станка для мастерской. В последнем случае будет важно наличие полноценной системы пылеотсоса с разветвителем и забором опилок сверху и снизу диска.

При покупке строительная циркулярной пилы JET модели JTS-315LА пользователь приобретает в комплекте пыльный диск, выдвижное дополнительное рабочее место и универсальный упор для заготовок. Приобрести данный товар возможно за чрезвычайно низкую для такого типа циркулярных пил цену как в магазинах сети интернет так и в официальных представительствах JET в странах СНГ.

jet-online.ru

Циркулярная пила JET JTS-250CSX

Электрические циркулярные пилы

Циркулярная пила – незаменимый инструмент, который должен быть у каждого плотника. Его применяют при выполнении продольной или поперечной резки древесины. Существуют ручные и стационарные варианты таких пил. Циркулярная пила JET JTS-250CSX стационарного типа отлично подойдет для больших деревообрабатывающих предприятий. Она отличается высокой производительностью и другими положительными качествами. Ручные циркулярные пилы удобны тем, что их можно легко в случае необходимости перевозить. Купить циркулярную пилу JET JTS-250CSX можно по ссылке https://electromotor.kiev.ua. Это Интернет магазин ВКФ «Электромотор».

Для домашних целей, конечно, нет никакого смысла переплачивать за стационарную циркулярную пилу, в подобных ситуациях лучшим выбором являются ручные варианты. Даже при использовании ручной циркулярной пилы у вас будет возможность за считанные секунды выполнить очень ровный и аккуратный срез. Конструкция такого инструмента включает в себя электрический мотор, специальную линейку и редуктор. Сегодня мы поговорим о том, на какие параметры нужно обратить внимание при выборе такого инструмента.

Мощность электромотора

Именно от мощности электромотора зависит то, насколько быстро инструмент сможет выполнить пропил определенной глубины. Но чем мощнее используется в инструменте двигатель, тем больше его вес. Поэтому нужно внимательно отнестись к выбору подходящего варианта.

Частота вращения

Еще одной значимой характеристикой можно считать частоту вращения пильного диска. От этого параметра зависит то, сможет ли инструмент справиться с достаточно плотными материалами. При этом, чем больше частота вращения, тем выше потребление электроэнергии.

Материал изготовления корпуса

Зачастую для производства корпуса такого инструмента применяется специальный жаростойкий пластик. Он очень прочный и способен выдерживать большие температурные нагрузки. Но среди профессиональных инструментов встречаются и модели из металла, которые более надежные. Но металлические варианты отличаются большой массой.

Глубина среза

Максимальная глубина среза зависит от конструкции инструмента. В зависимости от модели инструмента, глубина среза может находиться в диапазоне от 40 мм и до 140 мм.

Возможность работы от автономного источника электроэнергии

Если вы планируете пользоваться циркулярной пилой в тех местах, где нет возможности подключения к электрической розетке, то такая функция может оказаться очень полезной для вас. В противном случае прибор потребуется подключать через генератор, что доставит определенные неудобства при его использовании.

weller.ru

JPS-10TS Циркулярная пила стационарная (пила дисковая)Схемы, описание, характеристики

Сведения о производителе циркулярной пилы Jet JPS-10TS

Поставщиком циркулярной пилы Jet JPS-10TS является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet эксклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению и техническому обслуживанию.

Станки, выпускаемые компанией JPW Tools AG, Швейцария, Китай


JPS-10TS Циркулярная пила стационарная. Назначение, область применения

Jet JPS-10TS – профессиональная циркулярная пила, подходящая как для частной мастерской, так и в качестве начального варианта для производственного цеха. Из чугунных отливок выполнены все ключевые элементы конструкции: рабочий стол, его правый и левый расширители (входят в комплект поставки), пильный модуль. Это обеспечивает станку жесткость, необходимую для точной распиловки без вибраций, и, что немаловажно, устойчивость, нужную для работы с массивными заготовками. Если в работе преобладают твердые породы, то более предпочтительна 3-фазная модификация, ее мощность заметно выше.

По мнению профессиональных пользователей, удачную конструкцию имеет параллельный упор: его фиксация производится эксцентриковым механизмом с широкой опорной поверхностью, что обеспечивает быстроту и жесткость установки. Для юстировки параллельности диску предусмотрены регулировочные винты. Упор перемещается не по краю стола, а по собственным направляющим большой длины, что позволяет распиливать крупные заготовки. Кроме того, в рабочем столе предусмотрен не один, а два Т-образных паза, что также часто отмечается как достоинство в связи с желанием использовать более сложное оснащение, чем угловой упор.

Нестандартными особенностями конструкции, выделяющими эту модель, являются: механизм блокировки вала для облегчения замены диска, возможность установки устройства цифровой ЖК-индикации положения упора (опция), компактный корпус с ногами для напольной установки.

Круглопильный станок Jet JPS-10TS обладает всеми качествами профессионального оборудования: очень надежен, точен, хорошо оснащен в стандартной конфигурации. Для тех, кто не нуждается в очень мощной циркулярной пиле или в пиле, оборудованной кареткой, JPS-10TS наверняка станет «золотой серединой».

Описание конструкции циркулярной пилы Jet JPS-10TS

Параллельный упор имеет эксцентриковую двухстороннюю фиксацию и выполнен из жесткого профиля замкнутого сечения, предусмотрена удобная миллиметровая шкала для его установки. Для удаления опилок предусмотрен поддон со 100-миллиметровым патрубком. Пильный стол выполнен из алюминиевого литья и имеет два Т-образных паза для установки углового упора, входящего в штатное оснащение.

Компактная невысокая пила легко устанавливается на пол: в комплект входит набор ног и уголков для сборки открытой подставки.

Отличительные особенности конструкции циркулярной пилы JPS-10TS:

  • Система быстрого торможения двигателя после выключения
  • Механизм блокировки вала для облегчения замены пильного диска
  • Пильный модуль из чугунного литья
  • Регулировка наклона пильного диска
  • Регулировка глубины пропила
  • Рабочий стол из чугунного литья
  • Съемный расширитель рабочего стола из чугунного литья слева
  • Съемный расширитель рабочего стола из чугунного литья справа
  • Регулируемый параллельный упор с эксцентриковым зажимом
  • Подвижный угловой упор с направляющей вдоль Т-образного паза

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц или от трехфазной сети переменного тока напряжением 380 В

Станок может эксплуатироваться в нормальных климатических условиях:

  • температура окружающей среды от 1 до 35°C
  • относительная влажность воздуха до 80 % при температуре 25°C

JPS-10TS Общий вид циркулярной пилы

Фото циркулярной пилы JPS-10TS

Продольное пиление на циркулярной пиле JPS-10TS

Поперечное пиление на циркулярной пиле JPS-10TS

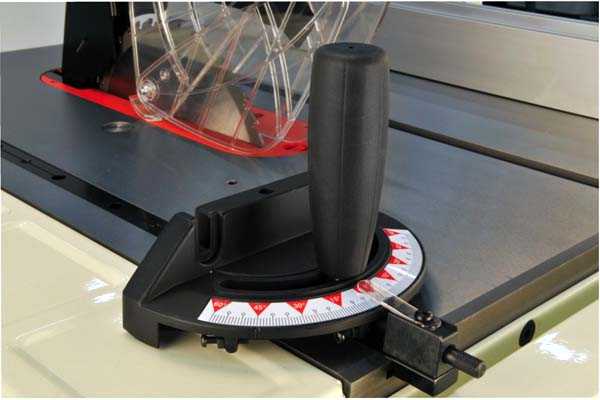

Упор для пиления под углом на циркулярной пиле JPS-10TS

Фото циркулярной пилы JPS-10TS

Состав круглопильного станка JPS-10TS

Состав круглопильного станка JPS-10TS

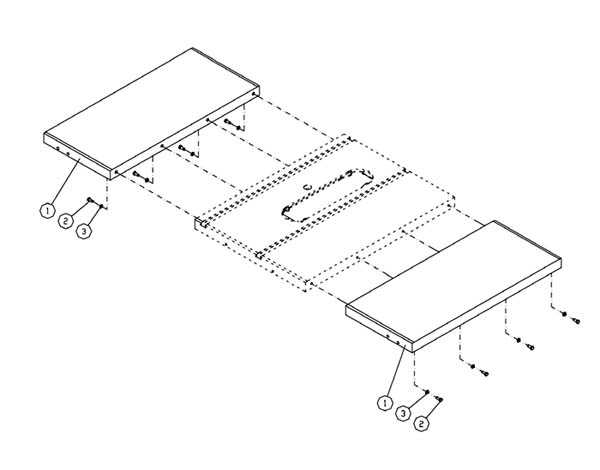

Схема сборки циркулярного станка JPS-10TS

Схема сборки циркулярного станка JPS-10TS

Схема сборки циркулярного станка JPS-10TS. Смотреть в увеличенном масштабе

Схема сборки циркулярного станка JPS-10TS

Схема сборки циркулярного станка JPS-10TS. Смотреть в увеличенном масштабе

Схема сборки циркулярного станка JPS-10TS

Схема сборки циркулярного станка JPS-10TS. Смотреть в увеличенном масштабе

Схема сборки циркулярного станка JPS-10TS

Схема сборки циркулярного станка JPS-10TS. Смотреть в увеличенном масштабе

Глоссарий

Arbor: Шпиндель, вал соединенный с приводом и на котором крепится пильный диск.

Bevel Edge Cut: Косой рез, наклон шпинделя с пильным диском от 0° до 45° для пиления под углом.

Blade Guard: Защита диска, механизм закрывающий пильный диск сверху для предотвращения случайного касания.

Crosscut: Поперечное пиление, операция пиления, использующая угловой упор для пиления заготовки поперек волокон.

Dado: Паз в деревянной детали (поперек волокон).

Dado Blade: Специальная (двойная) дисковая пила для выборки пазов.

Dado Cut: Вырезание паза в деревянной детали.

Groove: Паз вдоль волокон деревянной детали (доски).

Freehand: Перемещение заготовки руками без использования вспомогательных защитных приспособлений (опасное нерекомендуемое действие).

Kerf: Пропил, сделанный пилой.

Kickback: Обратный выброс заготовки в процессе пиления опасный для оператора. Происходит когда заготовку заклинивает пильным диском по нескольким причинам. Смотрите инструкцию.

Miter Gauge: Угловой упор - приспособление для поперечного пиления и пиления под углом.

Non-Through Cut: Не сквозной пропил. Деление - операция пиления, в которой толстые доски распиливаются на несколько тонких за два прохода. При этом защита диска и расклинивающий нож демонтируются.

Push Board/Push Stick: Толкатель, инструмент для безопасного проталкивания детали во время операции пиления.

Rabbet: Шпунт - продольная выемка вдоль края деревянной детали (доски)

Rip Cut: Пропил, сделанный вдоль волокон заготовки.

Riving Knife: Расклинивающий нож. Металлическая пластина зафиксированная за пильным диском, предотвращающая заклинивание пильного диска.

Standard Kerf: Стандартный пропил сделанный стандартной пилой.

Through Sawing: Сквозной пропил.

JPS-10TS Циркулярная пила. Видеоролик

Технические характеристики циркулярной пилы JPS-10TS

Наименование параметраJPS-10TS
Основные параметры
Частота вращения шпинделя диска (на холостом ходу), об/мин4000
Наружный диаметр пильного диска, мм250
Посадочный диаметр диска, мм30
Максимальная глубина пиления под углом 90 град, мм80
Максимальная глубина пиления под углом 45 град в дереве, мм54
Угол наклона шпинделя диска, град0..45
Диаметр патрубка для пылесборника, мм100
Размеры рабочего стола (ДхШ), мм685 х 508
Выдвижное удлинение рабочего стола (слева) (ДхШ), мм685 х 305
Расширение рабочего стола (справа) (ДхШ), мм685 х 305
Максимальная ширина заготовки при пилении с параллельным упором слева, мм305
Максимальная ширина заготовки при пилении с параллельным упором справа, мм760
Материал основного столаотшлифованный чугун
Материал цапфычугун
Материал закрытого корпусасталь
Материал расширения столачугун
Электрооборудование пилы
Род тока питающей сети220В / 380В 50Гц
Количество электродвигателей на станке, шт1
Тип электродвигателяАсинхронный
Потребляемая (выходная) мощность (230 В), кВт2,4 (1,3)
Потребляемая (выходная) мощность (380 В), кВт3,2 (1,9)
Габарит и масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм1524 х 685 х 1016
Масса пилы, кг140

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков


stanki-katalog.ru

JBTS-10 Циркулярная пила настольная (пила дисковая)Схемы, описание, характеристики

Сведения о производителе настольной циркулярной пилы JBTS-10

Поставщиком настольной циркулярной пилы JBTS-10 является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet эксклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению и техническому обслуживанию.

Станки, выпускаемые компанией JPW Tools AG, Швейцария, Китай


Jet JBTS-10 Циркулярная пила настольная. Назначение, область применения

Циркулярная пила (синономы: пила дисковая, станок циркулярный, станок распиловочный дисковый) модели JBTS-10 предназначена для индивидуального использования для обработки древесины и подобных материалов (картона, фанеры, древесностружечных плит и т. п.): продольного или поперечного, косого, наклонного и комбинированного пиления заготовок максимальной толщиной до 43 мм.

Не допускается обработка: металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов. Пила не рассчитана на работу при непрерывном производстве.

Описание конструкции настольной циркулярной пилы Jet JBTS-10

Циркулярная пила Jet JBTS-10 - начальный вариант для оснащения столярной мастерской, и в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны модели – компактность, мобильность, высокая точность при работе с небольшими деталями, перенастраиваемая конструкция. К примеру, удлинитель и расширители не только снимаются, но и раздвигаются, в этом случае ширина столов может достигать 1350 мм.

Важно, что техническое исполнение циркулярной пилы Jet JBTS-10 выгодно отличает его от аналогов того же ценового класса: привод пильного диска осуществляется поликлиновым ремнем, а не зубчатой передачей.

Параллельный упор имеет эксцентриковую двухстороннюю фиксацию и выполнен из жесткого профиля замкнутого сечения, предусмотрена удобная миллиметровая шкала для его установки. Для удаления опилок предусмотрен поддон со 100-миллиметровым патрубком. Пильный стол выполнен из алюминиевого литья и имеет два Т-образных паза для установки углового упора, входящего в штатное оснащение.

Компактная невысокая пила легко помещается на верстаке, но может устанавливаться и на пол: в комплект входит набор ног и уголков для сборки открытой подставки.

Особенности конструкции настольной циркулярной пилы JBTS-10:

  • Система быстрого торможения двигателя после выключения
  • Плавная регулировка наклона пильного диска на 90°- 45° влево
  • Регулировка глубины пропила от 0 до 76 мм
  • Регулируемый параллельный упор с эксцентриковым зажимом
  • Подвижный угловой упор для пиления под углом (торцевание, раскрой) от –60° до +60°
  • Рабочий стол из алюминиевого литья
  • Съемный и выдвижной расширитель рабочего стола из стального листа слева
  • Съемный и выдвижной расширитель рабочего стола из алюминиевого литья справа
  • Съемный и выдвижной удлинитель рабочего стола из стального листа
  • Разъем для подключения пылесоса — гарантия чистоты рабочей зоны
  • Малый вес и габариты

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в нормальных климатических условиях:

  • температура окружающей среды от 1 до 35°C
  • относительная влажность воздуха до 80 % при температуре 25°C

JBTS-10 Общий вид циркулярной настольной пилы


Поперечное пиление под углом на станке JBTS-10


Выдвижной дополнительный стол на станке JBTS-10


Увеличение длины рабочего стола на станке JBTS-10


Регулировка пильного диска для распила под углом на станке JBTS-10


Комплект поставки круглопильного станка JBTS-10


Стандартная комплектация станка JBTS-10

  • Пильный диск Z36
  • Параллельный упор
  • Расширители рабочего стола слева и справа
  • Удлинитель рабочего стола
  • Угловой упор
  • Комплект опорных ног для напольной установки

Продольное пиление на станке JBTS-10

Параллельный упор (A, Рис. 29) должен быть установлен по ширине распила (C, Рис. 29), используя шкалу передней планки или измерив расстояние между пильным диском (B) и упором (A). Располагайтесь за линией пильного диска во избежание отброса опилок или щепок от вращающейся пилы, или опасности обратной отдачи.


Поперечное пиление (торцевание) на станке JBTS-10

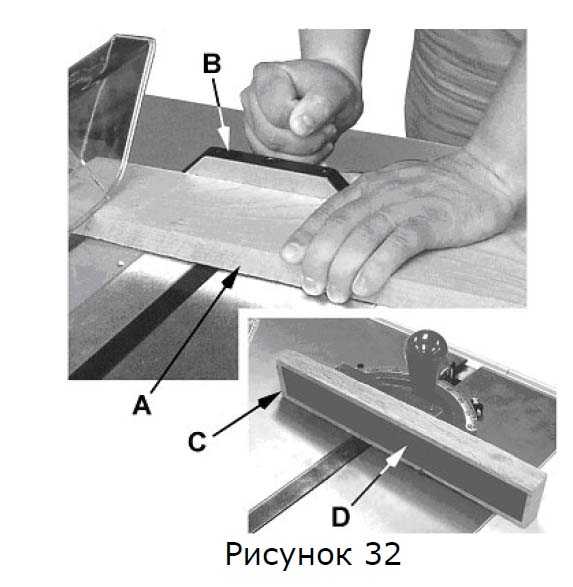

Для улучшения эффективности инструмента для распила под углом в операции поперечного распила, закрепите вспомогательную деревянную заготовку (C, Рис. 32) с приклеенной полосой шлифовальной бумаги (D, Рис. 32) к угловому измерителю.


Использование вспомогательного упора на станке JBTS-10

Никогда не выполняйте поперечный распил от руки и не используйте упор в конце остановки распила, чтобы вспомогательный блок не был зажат с передней стороны области пильного диска, таким образом, чтобы отрезанная заготовка освобождалась бы из блока до начала процесса распила (Рисунок 33).

Упор для установки длины не должен быть использован для свободного конца заготовки в области распила.

Не распиливайте поперечно заготовки короче 6 см. Перед началом распила убедитесь, что угловой измеритель надежно зафиксирован в требуемом угле. Крепко придерживайте заготовку вплотную к столу и против инструмента для распила под углом.

Всегда используйте защитное приспособление пильного диска и расклинивающего ножа, предварительно убедившись, что он выровнен по прямой с основной пилой.

Для поперечного распила под углом 90 градусов большинство операторов станка предпочитают использовать левую область инструмента для распила под углом. В этой позиции удерживайте обрабатываемую деталь левой рукой вплотную к инструменту, а правой рукой продвигайте заготовку вперед.

При использовании правой области углового инструмента выполняйте поперечный распил таким образом, чтобы наклон пильного диска был направлен противоположно плоскости углового инструмента положение рук – противоположно.


Поперечное пиление под вертикальным углом на станке JBTS-10

Операции косого распила и распила под углом 45º

Косой распил – это особый тип распиловки, при котором угол наклона пильного диска составляет менее 90 градусов с рабочей поверхностью стола (Рисунок 34). Пиление выполняется таким же образом, как и продольный и поперечный распил, однако инструмент для распила под углом должен использоваться с правой стороны от поверхности пильного диска для обеспечения дополнительной безопасности для избежания зажима заготовки между пильным диском и рабочей поверхностью стола. При распиле с помощью углового измерителя распиливаемую деталь необходимо крепко держать, не допуская ее сползания. Рисунок 34

При использовании инструмента для распила под углом необходимо плотно удерживать заготовку и продвигать ее плавно и медленно. Если заготовка удерживается не плотно, она может колебаться, что приводит к зажиму ее в пильном диске и затуплению зубьев пилы.

Приготовьте дополнительную опору для выступающей за пределы стола заготовки, чтобы она не свисла и не перекосилась с поверхности стола.

Высота пильного диска должна быть около 1/8"(3 мм) над верхней частью распиливаемой заготовки. Положение пильного диска над этой точкой может быть опасно.


Поперечное пиление под вертикальным и горизонтальным углом на станке JBTS-10

Поперечный распил, выполняемый под углом к кромке заготовки, называется спилом под углом 45 градусов(Рисунок 35). Установите инструмент для распила под углом под требуемым углом..

Зафиксируйте положение углового инструмента и выполните распил, схожий с обычным поперечным распилом, за исключением того, что заготовку необходимо удерживать особо сильно для предотвращения ее сползания.

Указание: При выполнении сложных косых распилов (с наклоном поверхности пильного диска) используйте инструмент для распила под углом в правой области для обеспечения большей безопасности.

Высота пильного диска должна быть около 1/8"(3 мм) над верхней частью распиливаемой заготовки. Положение пильного диска над этой точкой может быть опасно.

JBTS-10 Циркулярная пила. Видеоролик

Технические характеристики настольной циркулярной пилы JBTS-10

Наименование параметраBosch PTS-10Jet JBTS-10
Основные параметры
Частота вращения шпинделя диска (на холостом ходу), об/мин50005000
Наружный диаметр пильного диска, мм254254
Посадочный диаметр диска, мм3030
Максимальная глубина пиления под углом 90 град, мм7576
Максимальная глубина пиления под углом 45 град в дереве, мм6364
Угол наклона шпинделя диска, град0..450..45
Диаметр патрубка для пылесборника, мм57/ 100
Размеры рабочего стола (ДхШ), мм460 х 710
Выдвижное удлинение рабочего стола (ДхШ), мм50 х 575
Расширение рабочего стола (ДхШ), мм460 х 140
Выдвижное расширение рабочего стола справа (ДхШ), мм460 х 200
Ширина рабочего стола с раздвинутыми расширениями, мм1350
Максимальная ширина заготовки при пилении с параллельным упором справа, мм600
Электрооборудование пилы
Род тока питающей сети220В 50Гц220В 50Гц
Количество электродвигателей на станке, шт11
Номинальная потребляемая мощность двигателя, кВт1,41,7
Габарит и масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм780 х 570 х 320
Масса пилы, кг23.523

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков


stanki-katalog.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
