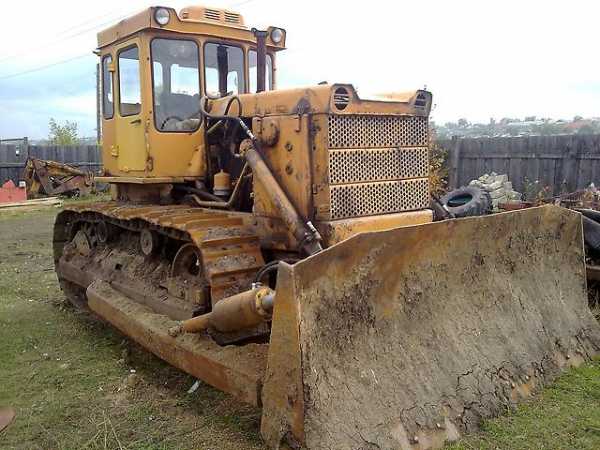

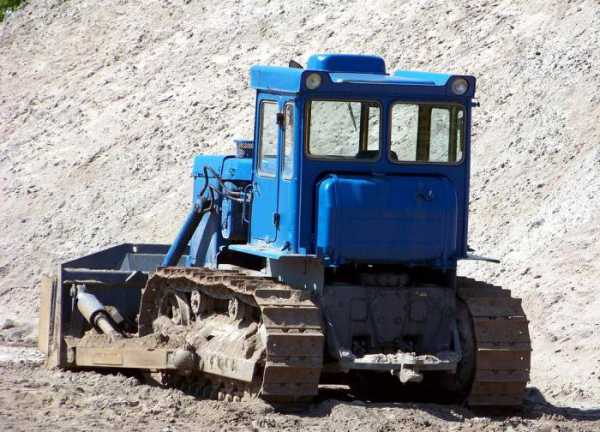

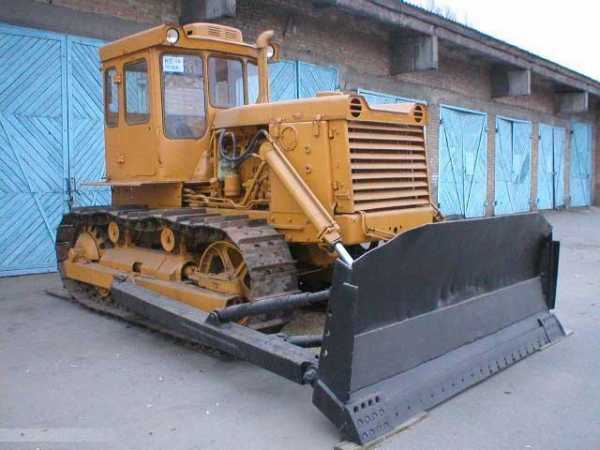

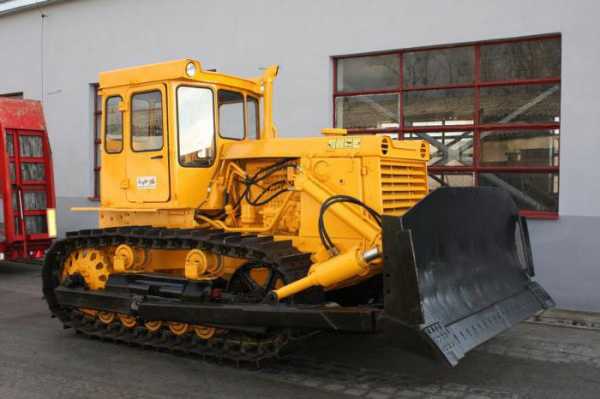

130 — не только бульдозер
Большинство существующей сегодня тяжелой техники было выпущено на Челябинском тракторном заводе. Не стал исключением и трактор Т-130, на основе которого собиралось множество разных строительных машин, таких как краны, бульдозеры, грейдеры и много других.
Выпуск зтой техники на ЧТЗ начался в 1969 году. Она стала промежуточной версией, являясь прототипом выпускаемого позднее Т-170, а также «ребенком» Т-100. Все три модели выпускались в Челябинске в разное время, при этом описываемая выпускалась в течение 20 лет, практически до развала Союза.
Описание
Свой цифровой код этот трактор получил неслучайно. Основой авто является дизельный двигатель, который назвали Д-130, отсюда и пошло название серии. Трактор Т-130 на основе этого движка выпускался до 1981 года, когда на смену 130-му пришел Д-160. Следующие 10 лет слегка обновленные трактора комплектовались 160-м мотором. Потом, с появлением 170 дизеля, они снимаются с производства, а их место на конвейере занимает трактор Т-170.

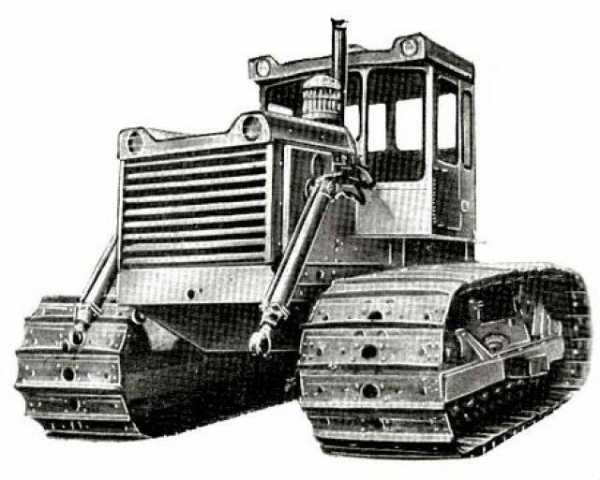

Благодаря своим гусеничным тележкам, устройство которых рассмотрим ниже, трактор может работать на стройках, полях и других участках, включая полное бездорожье. Широкий выбор насадок позволяет использовать его для различных целей, хотя в основном применяется одна насадка — широкий бульдозерный отвал. Это единственное приспособление, которое трактор цепляет перед собой. Остальные варианты насадок закрепляются на прицепное устройство маятникового типа (возможно перемещение в горизонтальной плоскости), расположенное сзади. Благодаря этому отвалу в справочной литературе часто указывается, что Т-130 — бульдозер.
Модификации
Кроме основного трактора, Челябинск выпускал несколько боковых версий данной машины, но официальной стала только одна — модель Б, отличающаяся более широкими гусеницами и другим, более мощным двигателем. Литера в названии обозначала область применения.
Такую машину применяли при разработке торфяных или заболоченных участков местности. Кроме широких гусениц, такой трактор имел немного сдвинутую назад компоновку, благодаря чему передняя насадка могла быть выше, чем отвальный ковш обычного Т-130.
Гусеничные тележки и компоновка
Двигатель вместе с кабиной управления крепится на лонжеронах трактора. На балансировочное устройство под лонжероном подсоединяются тележки гусениц, расположенные по бокам трактора. В тележку входит ведущее и натяжное колеса, в нижней части опорные и поддерживающие ролики. Колесо, регулирующее провисание гусеницы, управляется гидравлическим механизмом, для ослабления также можно использовать запорный вентиль. Сами гусеницы собраны из штампованных звеньев, соединенных между собой пальцами и втулками. Для передвижения по льду, в глубоком снегу или рыхлых грунтах их можно было дооснастить специальными башмаками или шпорами.
Кабина Т-130 двухместная (в ранних версиях 3 места), утепленная, на двойных стойках закрытого типа. На потолке имеется плафон для освещения, на переднем окне устроен стеклоочиститель, и то, и другое получает питание от электрической цепи напряжением 12 В. Есть электрический вентилятор. По желанию заказчика и для работы в северных областях предусмотрена возможность установки отопителя, подключаемого к радиатору дизеля. Заказчик мог также получить и кондиционер.
Ремонт
Учитывая, что производство данной модели прекращено более 20 лет назад, вопрос ремонта заинтересует любого владельца этой техники. Благодаря большой унификации на бульдозер можно было устанавливать и неродные детали. Однако запчасти Т-130 по-прежнему можно найти в продаже, при этом как отдельные части, так и комплекты в сборе. Например, гусеничную тележку или целую кабину.
Технические параметры
Как уже упоминалось, на данную модель устанавливалось два варианта двигателя. Сначала Д-130, от которого и пошло название, потом, после 1981 года, Д-160. Обе версии являлись 4-тактными с турбонаддувом. Разница в цифрах — показатели мощности. В первых версиях 130 л.с., в последующих — 160. Кроме основного дизельного мотора, у трактора был бензиновый двигатель и, как у обычного автомобиля, электрическая сеть. Карбюраторный движок выполнял функции стартера. Сначала заводился он, а от него запускался главный дизель. Передвижение на бензине не предусмотрено.
Теперь перейдем к другим параметрам трактора-бульдозера Т-130. Характеристики машины можно свести к двум словам — простота и надежность. Сюда же можно отнести неприхотливость. Именно благодаря этим трем качествам бульдозер использовался на всех стройках в Советском Союзе.
- Тормоза — ленточные.
- Клиренс — 388 мм.
- Колея (следует заметить, что на технике такого типа этот термин характеризует расстояние между серединами гусениц) — 1888 мм.
- 4 МКПП (при этом вперед 8 ступеней, назад — 4).
- Масса конструкции — 14320 кг.
- Длина — 5190 мм.
- Ширина — 2495 мм.
- Высота (по крыше кабины) — 3085 мм.
Максимальная скорость Т-130, несмотря на 8 передач, составляет всего 12 км/час. Поэтому при транспортировке на дальние расстояния используют железную дорогу (обязательное условие — демонтаж ковша бульдозера и других насадок) или низкоплатформенный прицеп. В последнем случае тягач должны сопровождать работники ГИБДД.
Заключение
Хотя с момента первого выпуска прошло более 40 лет, во многих местах России по-прежнему используется Т-130. Бульдозер, грейдер, лесовоз и разрыхлитель — перечислять возможности использования данного трактора можно очень долго. Не стоит также забывать, что цена на него в несколько раз дешевле западной машины с таким же набором функций. Да и ЧТЗ (производитель трактора) имеет в своем составе ремонтный завод по обслуживанию тяжелых тракторов своего выпуска.
fb.ru

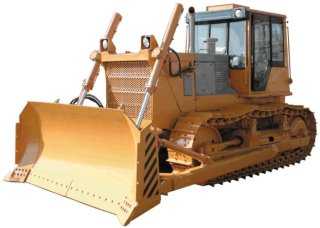

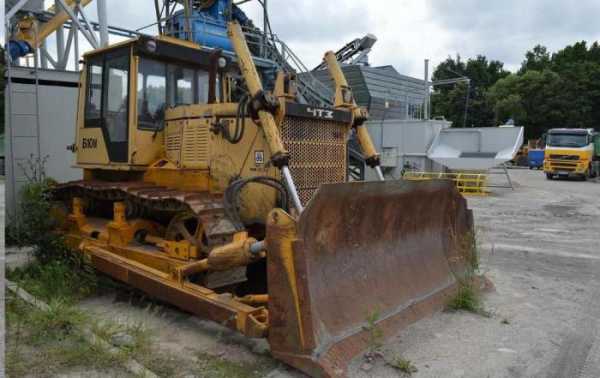

Бульдозер ДЗ-110 / ДЗ-110A | Технические характеристики, мощность двигателя, цена, фото
Бульдозер ДЗ-110 — одна из многочисленных легенд советского машиностроения. Несмотря на то, что техника давно снята с производства, на внутреннем рынке страны она пользуется неизменной популярностью. Причиной этому стало сочетание технических данных и ремонтопригодности машин.
Бульдозер ДЗ-110: история
ДЗ-110 — машина с богатой историей, которой едва ли могут похвастаться другие модели тракторов и тяжелой строительной техники. Начало производства машины было положено во второй половине прошлого века. За время выпуска модель претерпела множество изменений и дала жизнь десяткам модификаций.
Первым шагом на пути создания землеройной техники стало производство трактора Т-130. На момент его выхода на рынок он был пионером в своей области и получил повсеместное распространение. Шло время, и руководство Челябинского тракторного завода приняло решение модернизировать Т-130. Так свету явился знаменитый трактор Т-170. На его базе и был выпущен бульдозер ДЗ-110.
Технические характеристики ДЗ-110А были схожи с аналогичными у базовой версии. Ключевым отличием явилось использование нового бульдозерного отвала с углом перекоса 12 градусов. В модификации ДЗ-ПОХЛ получила отвал с углом перекоса 6 градусов против стандартного у базового ДЗ-110.
Бульдозер ДЗ-110: технические характеристики
Бульдозер ДЗ-110 адаптирован для работы в суровых условиях российской действительности. Техника выдерживает экстремально низкие температуры до — 40 градусов и сохраняет трудоспособность в экстремально жарких регионах с температурой до + 40 градусов. К главным особенностям ДЗ-110 относится:
- высокая ремонтопригодность;
- простота использования и обслуживания;
- сравнительно невысокая цена;
- возможность эксплуатации в любых условиях.
Двигатель
На бульдозер ДЗ-110 в базовой модификации устанавливается четырехтактный дизель заводского производства Д-160. Мотор отличается объемом 14,48 литров. При оборотах коленвала 1250 в минуту бульдозер ДЗ-110 имеет мощность 170 л.с. Силовой агрегат охлаждается жидкостной системой. Рассчитывая на увеличение нагрузок на мотор, производитель предусмотрел запас крутящего момента в 25 %.
На модернизированных современных версиях бульдозера использовались двигатели мировых лидеров в производстве силовых агрегатов: американского Cummins и немецкого DEUTZ. Моторы выдавали мощность 180 и 190 лошадей соответственно. На некоторых моделях устанавливался двигатель ЯМЗ-236. Это неудивительно, ведь права на продажу техники перешли к Ярославскому производителю.
Максимальное тяговое усилие машины составляло 94 кН. Основные нагрузки на себя брал литой блок цилиндров, изготовленный из чугуна. Вертикальные перегородки блока стали основой, к которой крепились распределительный и коленчатый валы, а также валик декомпрессора. Для удобства ремонта и техобслуживания мотора в его корпусе предусмотрены специальные люки для осмотра.
Особенностью двигателя стало использование уравновешивающего механизма для сокращения вибрации. В базовом моторе был предусмотрен механизм газораспределения.
Основное устройство и ходовая часть
Поскольку бульдозер ДЗ-110 является модифицированным трактором, устройство его трансмиссии и гидравлической системы не отличается от базовой модели Т-170. Однако, для обеспечения выполнения возложенных функций, землеройная машина оснащается дополнительными:
- толкающими брусьями;
- винтовым раскосом;
- отвалом с ножами;
- гидроцилиндрами подъема и опускания отвала;
- гидроцилиндром перекоса отвала;
- трубопроводами гидросистемы.
Толкающие брусья соединены с кронштейнами, оснащенными системой компенсации перемещений. Крепление осуществляется сварными швами. Трансмиссия представлена механической четырехвальной 12-ступенчатой коробкой передач. Муфта сцепления — замкнутого типа с гидравлическим сервоприводом.
Ходовая система поставлена на тележки с балансиром и трехточечной жесткой подвеской. В отличие от бульдозеров с рессорным типом подвески, бульдозер ДЗ-110 ведет себя более уверенно на любых поверхностях. Жесткая рама обеспечивает устойчивость машины.
Для движения используются гусеничные цепи с прямоугольной формой профильной рамы. Гусеницы оснащаются шестью опорными катками с каждой стороны и подключаются к гидравлической системе, которая, в свою очередь, регулирует работу отвала.
Для обеспечения комфорта водителя на ДЗ-110 устанавливается кабина на виброплатформе. Подрессоренное сиденье водителя регулируется в вертикальной и горизонтальной плоскостях. В некоторых модификациях устанавливался кондиционер.
Рабочие характеристики
- тип отвала — неповоротный;
- угол резания грунта — 55 градусов;
- высота подъема отвала — 102 мм;
- скорость подъема/опускания — 0,2 м/с;
- тип рыхлителя — трехзубый;
- масса — 2245 кг;
- максимальное заглубление — 650 мм.
Габаритные размеры бульдозера ДЗ-110
- длина — 5193 мм;
- ширина — 2475 мм;
- высота по кабине — 3085 мм;
- продольная база — 2478 мм;
- колея гусеничного хода — 1880 мм;
- дорожный просвет — 415 мм;
- ширина башмака гусеницы — 500 мм;
- удельное давление на грунт — 0,05 МПа;
- конструкционная масса — 14 320 кг.
Применение
Заводские технические характеристики бульдозера ДЗ-110 пригодились в нефтедобывающей отрасли, строительстве, газовой промышленности, дорожно-ремонтном деле, сельском и лесном хозяйстве и других сферах. Несмотря на то, что машина была признала морально устаревшей, она остается популярной среди российского потребителя.
Получите выгодное предложение от прямых поставщиков:
Вам будет интересно
spectehnika-info.ru
Бульдозеры Т-170 и Т-130 и автогрейдер ДЗ-98. Эталон качества
В настоящее время большим спросом у потребителей пользуется бульдозеры Т-170 и Т-130. Они являются многофункциональными, причем запчасти к Т-170 превосходят зарубежные аналоги по качеству и, при этом, уступают им в цене
В настоящее время большим спросом у потребителей пользуется бульдозеры Т-170 и Т-130. Они являются многофункциональными, причем запчасти к Т-170 по качеству превосходят зарубежные аналоги и, при этом, уступают им в цене. Бульдозер Т-170 — надежная машина с высокотехнологичным оборудованием. Бульдозеры Т-170 и Т-130 могут работать в разных климатических условиях: как на полярных льдах, так и в знойных, а также влажных джунглях. Это говорит только о том, что и сама по себе машина, собственно, как запчасти Т-130 и запчасти Т-170 выполнены качественно и профессионально. Бульдозеры легки в управлении и имеют комфортный микроклимат, так как оснащены обогревателем и кондиционером. Кабина шумоизолирована и герметизирована — еще одно достоинство этих бульдозеров перед другими гусенично-колесными машинами.
Бульдозер Б-10 — отличная строительная машина, которая служит для расчистки дорог. Она может быть оснащена дополнительным навесным оборудованием. Данный бульдозер можно использовать при разных температурах от минус 50 до плюс 40 градусов Цельсия, в тропическом климате, при большой запыленности и на высоте до трех тысяч метров над уровнем моря. Бульдозер Б-10 служит для механизации земляных робот, например отрывки и засыпки траншей и оврагов, планировки площадок. Данный класс бульдозера также успешно используют при чистке дорог от снега.
Семейство бульдозеров Б-10 имеют высокую степень ремонтнопригодности. Их можно оборудовать всевозможными типами бульдозерных отвалов. С недавнего времени тракторные заводы стали выпускать бульдозеры на базе гусеничных промышленных тракторов тягового класса 10.
Также в строительных работах широко используется автогрейдер ДЗ-98. Его комплектации используют для строительства дорог. Широкое применение он нашел и в меллиративном, аэродромном, гидротехническом и железнодорожном строительствах. Основные функции автогрейдер ДЗ-98 выполняет с помощью отвала с ножом, который поднимается и опускается, а также поворачивается как в вертикальной, так и в горизонтальной плоскости. С целью улучшения условий работы в автогрейдере оператора, пропорциональные датчики системы управления установлены между основной рамой и балансиром, а на втором балансире ставится дополнительный датчик.
