ДЮЙМЫ В ММ В ТРУБОПРОВОДНОЙ АРМАТУРЕ

ДЮЙМЫ В ММ В ТРУБОПРОВОДНОЙ АРМАТУРЕ

Примечание — Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке. Например, если реальный внутренний диаметр равен 13 мм, то пишем как: DN 12. Обычно за место слова дюйм пишут кавычку. 1/2 “ = 25.4 / 2 = 12,7. Также такая единица как кг/cм2 ошибочна тем, что давление образована из двух единиц (сила и площадь). Например, DN 14,9 будет ошибкой обозначения. Поэтому в таких случаях для точных расчетов нужно узнавать внутренний диаметр у конкретной модели отдельно.

Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Определение PN по стандарту. Российские нормы: ГОСТ 26349-84, ГОСТ 356-80, ГОСТ Р 54432-2011. Термин «Условно» говорит о том, что значение диаметра не точное. ГОСТ 21.206–2012. Грубо говоря значение PN примерно равно Бару или атмосфере. Таблица размерностей.

И на другой планете коэффициент с=1 будет равен другому значению. Но не имеет единицу измерения: DN измеряется диаметром условного прохода в мм.(миллиметр=0,001 м.). DN — Cтандартизованное представление диаметра. Потому что масса только на поверхности земля создает ту силу которая давит на землю(сила тяготения). По стандарту из: ГОСТ 28338-89 принято выбирать те цифры, о которых договорились. Точнее может быть 14.9мм. для стальной трубы. Для чего нужен PN ? Значение PN нужно для того, чтобы указать прибору предел давления, которое нельзя превышать для нормальной работы прибора, для которого это значение задано.

Если Вы обозначите кг/cм2 в принципе тоже не ошибетесь, если будите полагать что массу мы воспринимаем как силу. А диаметр измеряется длиной. ГОСТ 28338-89. Что тоже самое 1” = 25,4 мм. Ду – образовано от двух слов: Диаметр и Условный.

Ду тоже самое что DN. И если Вы улетите на другую планету, то сила гравитации будет другая, и масса будет создавать другую силу. Номинальное давление PN: Подробнее в ГОСТ 26349 и ГОСТ Р 52720. Если в проектах следует обозначить и диаметр и толщину стенки трубы, то нужно указывать так: ф20х2.2 где наружный диаметр равен 20 мм. В таблице указан внутренний диаметр в мм. И если в российских документах вы увидите DN15 то это будет обозначать внутренний диаметр примерно 15 мм. Что примерно равно 15 Бар.

1 кгс/см2 = 0.98 Бар. Просто DN более международный стандарт. Например, если прибору дали значение PN10 то оно рассчитано на давление не превышающую 10 Бар. Условный проход (номинальный размер) приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах. Для Российских документов мы просто по умолчанию измеряем в мм. Увы, но нам приходится подчиняться чужим стандартам. Масса это другой параметр.

Имеет единицу измерения: кгс/cм2. В чем обычно измеряется DN? По условиям стандарта вроде бы она не имеет строгой привязки к единице измерения (написано в документах). А внутренний диаметр равен на разницу толщины стенки. Это такая поправка для дотошных физиков. Но пишем в документах “условно” DN20 – примерно внутренний диаметр равен 20мм. ГОСТ 28338-89 и ГОСТ Р 52720.

Дюймы в мм в трубопроводной арматуре

PN – Стандарт обозначающий номинальное давление. Европейские нормы: DIN EN 1092-1-2008. Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! DN – Стандарт обозначающий условный внутренний диаметр. Дюймы в мм в трубопроводной арматуре. Например, размер 3/4” = 25,4 х 3/4 = 19 мм.

Но она обозначает именно размер диаметра. Американские нормы: ANSI/ASME B16.5-2009, ANSI/ASME B16.47-2006. Условно мы принимаем, что оно примерно равно некоторым значениям стандарта. То есть умножая килограмм(массу) на силу мы конвертируем массу в силу. Например, с=0,5 создаст давление в два раза меньше. Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С). Например, если прибору дали значение PN15 это означает, что прибор рассчитан на эксплуатацию с давлением не превышающим 15 кгс/см2.

Обычно за место слова дюйм пишут кавычку. 1 дюйм = 25,4 мм. Хотя в документах написано, что она все таки измеряется в мм. И свои цифры с запятыми придумывать не стоит. Любые привозимые материалы из-за рубежа чаще всего были разработаны с помощью другой размерности длины: Дюйм. Но в реальности такой размер 1/2 “ равно проходу 15 мм.

Условный проход – говорит о том, что это внутренний диаметр трубы, выраженный в миллиметрах — условно. Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке. Значение с=1 на поверхности земля. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89. Обозначение кгс означает кг х с (килограмм умноженное на с). с=1. с характеризует как бы коэффициент силы. Сейчас категорически нужно отказаться от такого наименования Ду.

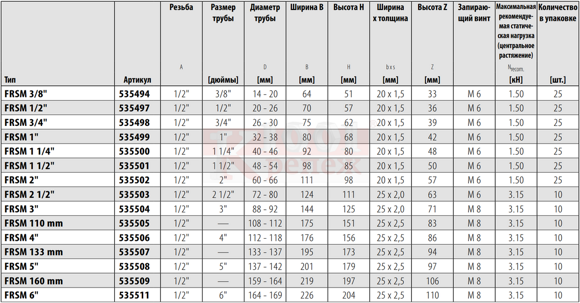

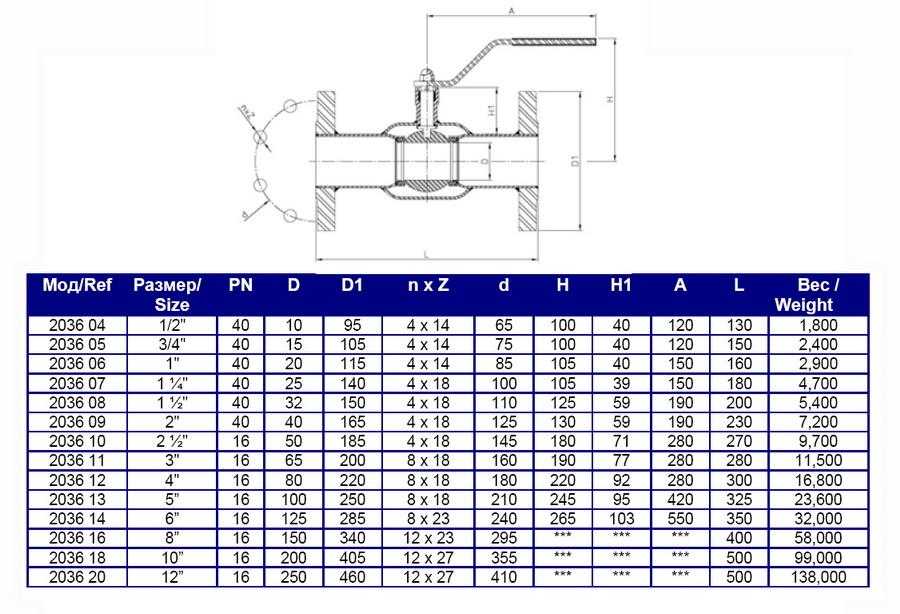

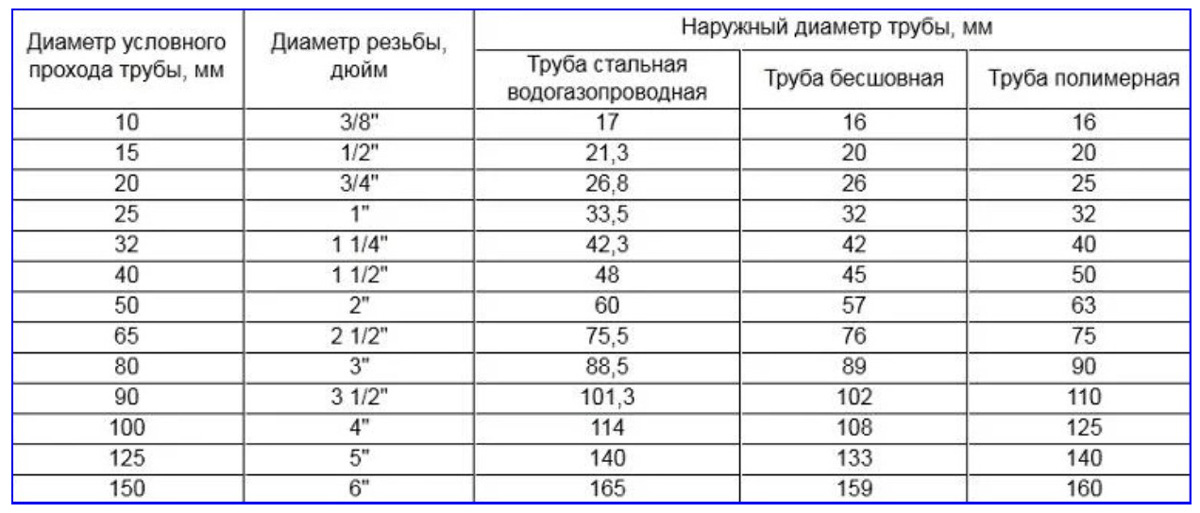

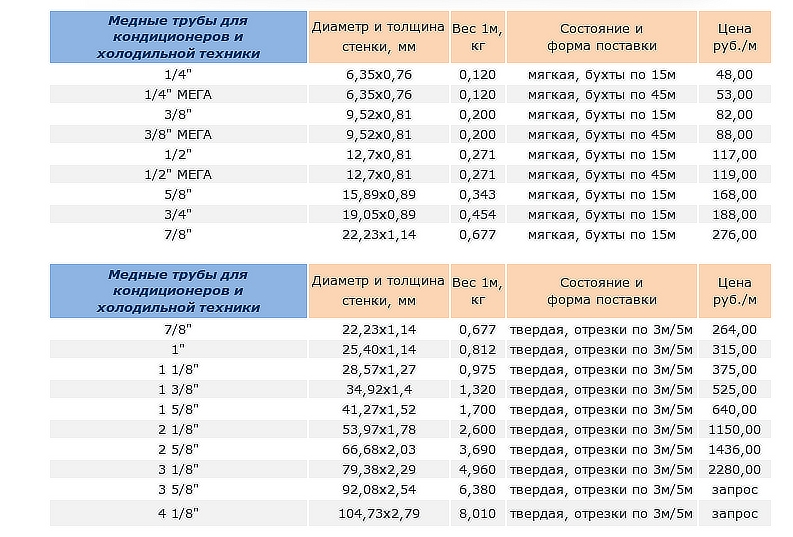

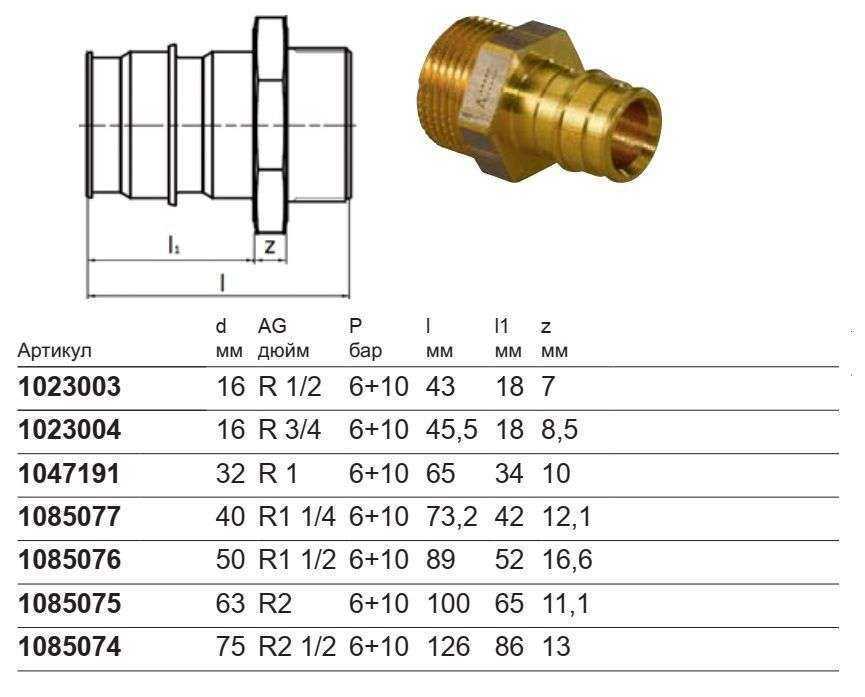

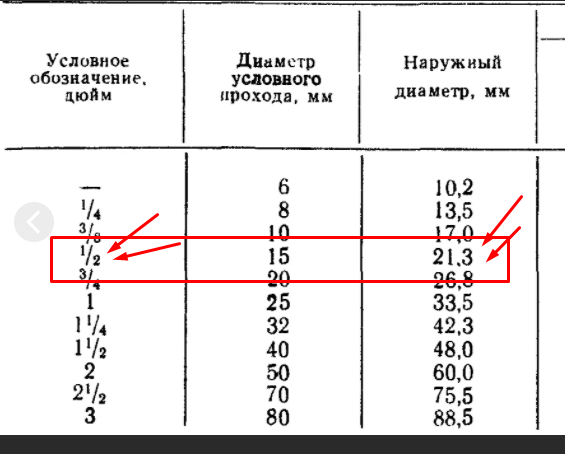

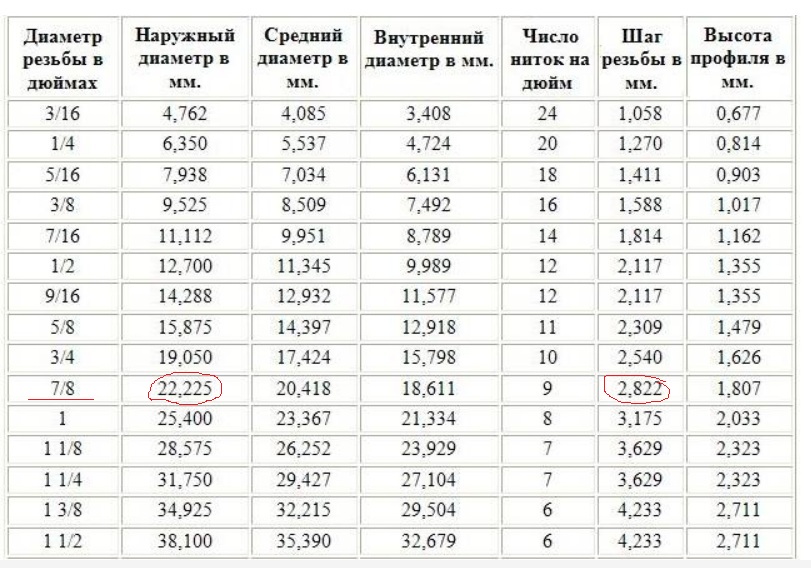

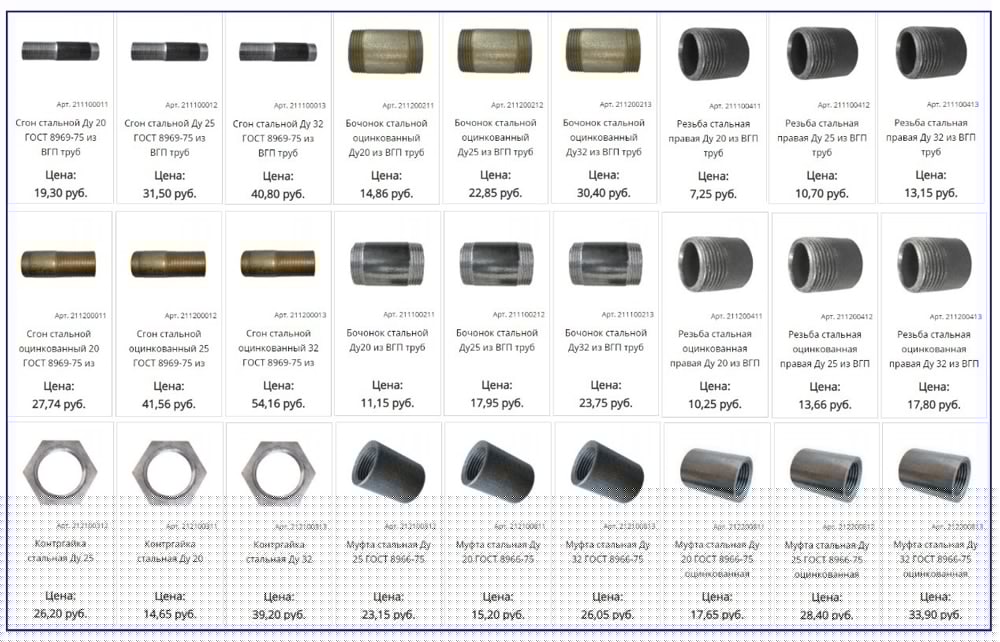

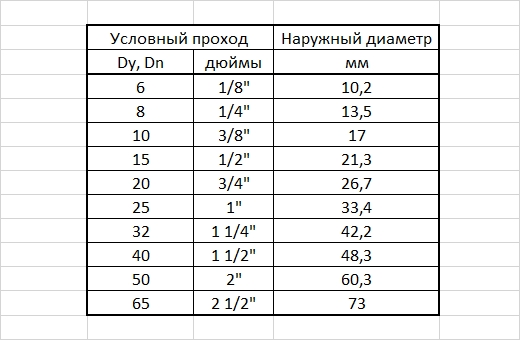

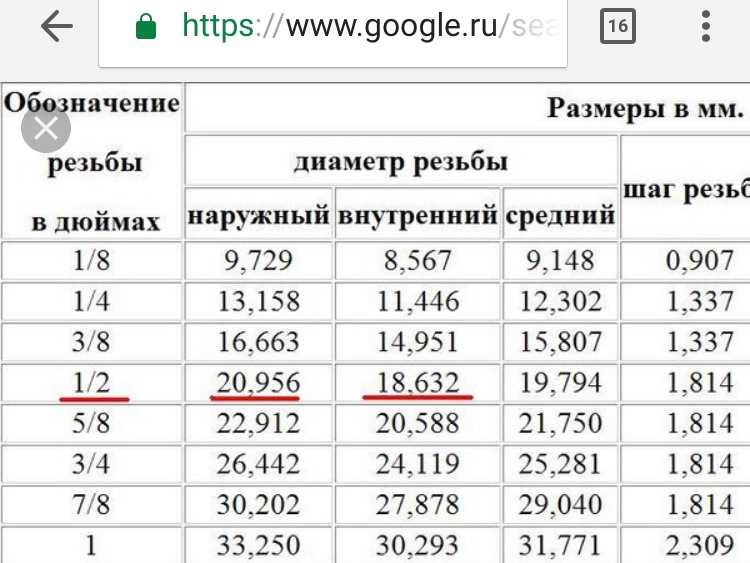

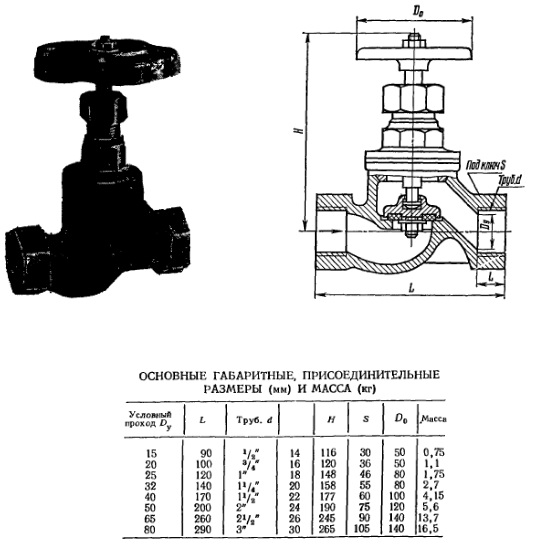

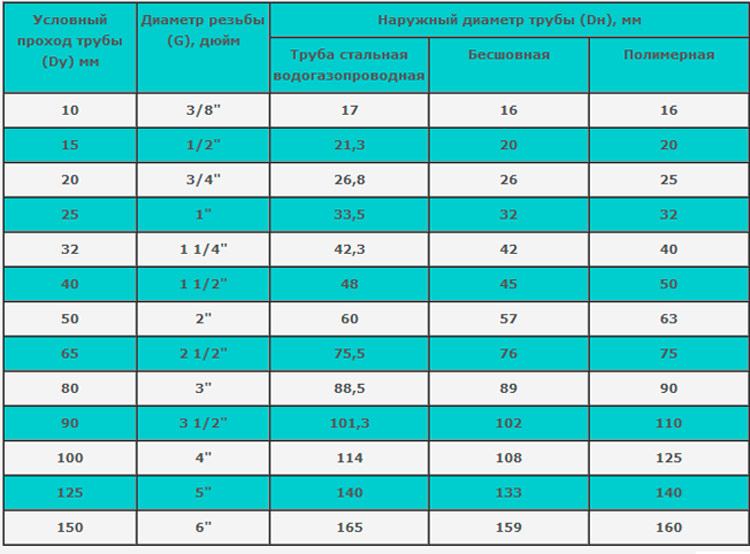

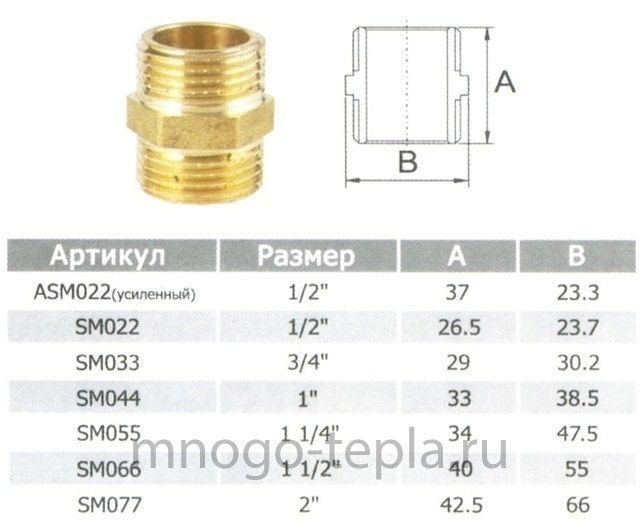

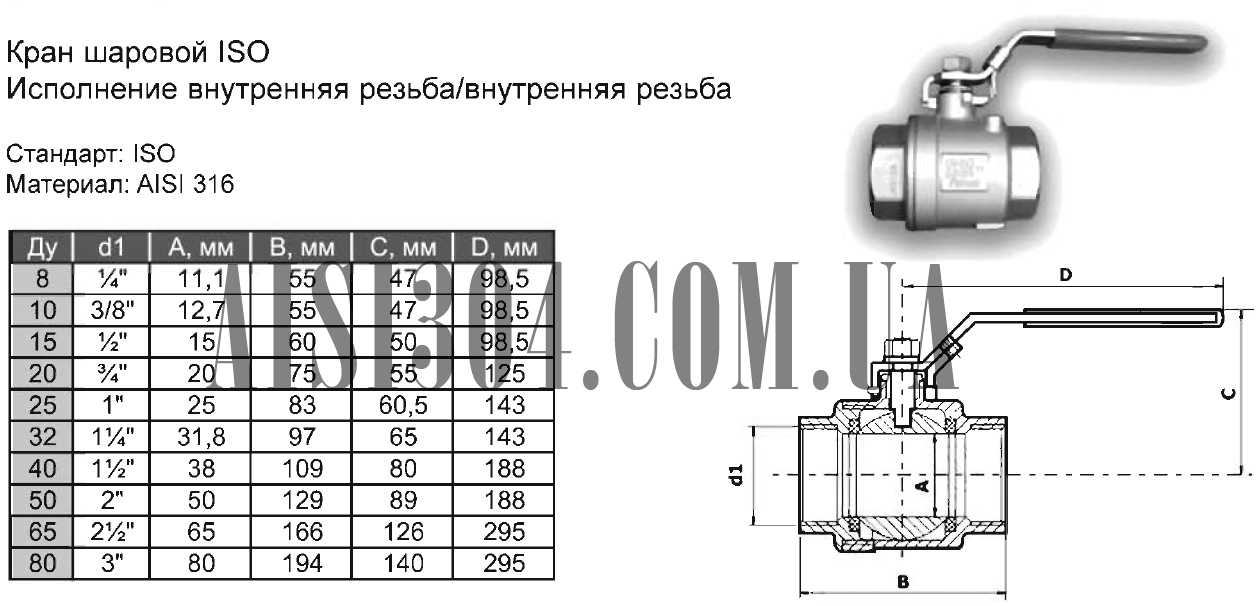

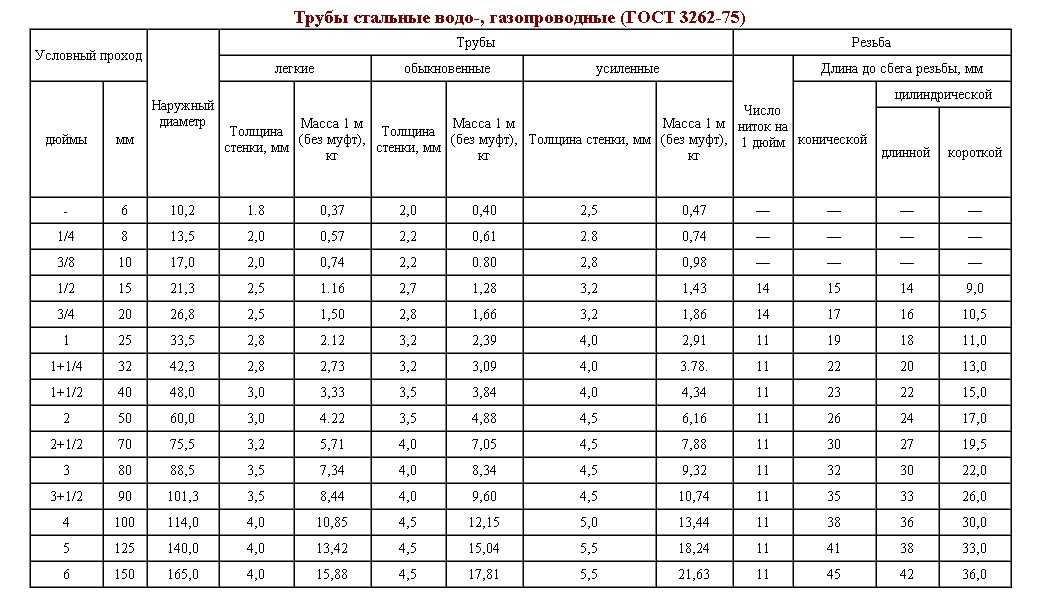

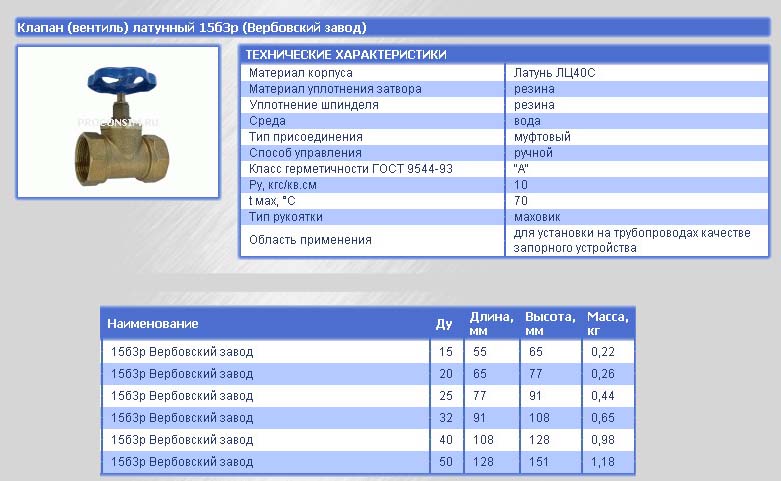

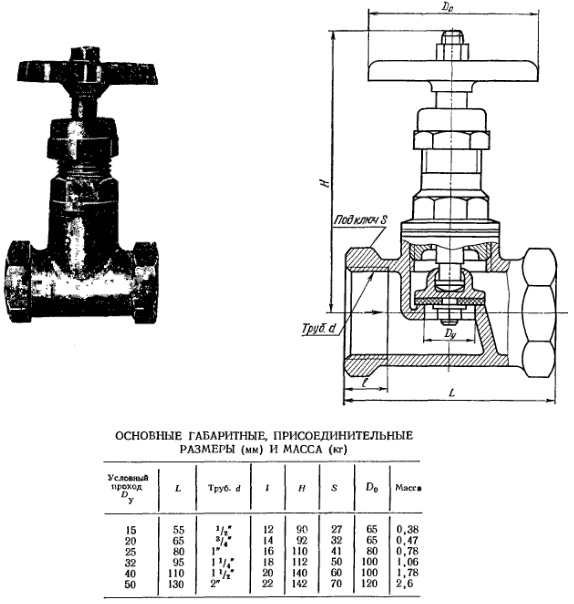

Вот собственно размеры, которые чаще всего соответствуют в Российском переводе. То есть при проектировании, проектант должен за ранее знать, на какое максимальное давление рассчитан прибор. Если внутренний диаметр 14мм. то принимаем значение DN 15. Номинальный диаметр DN (диаметр условного прохода, условный проход, номинальный размер, условный диаметр, номинальный проход): Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры. Например, дюйм, фут, метр и тому подобное.

В данном случае внутренний диаметр равен 15,6мм. Ду – русскоязычное представление DN. И потому что единица измерения длины может быть разным. В общем, размеры могут отличаться на несколько мм. Поэтому чаще всего размеры бывают ориентированы на Дюйм.

Ду = DN.

Смотрите также

  • ТРУБОПРОВОДНАЯ АРМАТУРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

    Сталь более устойчивой к коррозии в агрессивных средах. Краны шаровые бывают: механические иди пневматические. Тройники изготавливаются из стали…

  • АРМАТУРА ЗАПОРНАЯ ТРУБОПРОВОДНАЯ

    Запорная арматура для труб — каталог. Запорно-регулирующая арматура используется для перекрытия потока транспортируемой по трубам среды. В наличии есть…

  • KERP ТРУБОПРОВОДНАЯ АРМАТУРА

    С 2001 года Magistral поставляет на отечественный рынок высококачественную запорно-регулирующую арматуру, регулярно расширяет линейку поставляемого…

  • ТРУБОПРОВОДНАЯ НЕРЖАВЕЮЩАЯ АРМАТУРА

    Заказ и приобретение товаров. В трубах всех типов, как правило, применяются одни и те же трубопроводные компоненты. К ним можно отнести следующие виды:…

  • АРМАТУРА ТРУБОПРОВОДНАЯ ФОТО

    Находясь в закрытом положении, он дает возможность добиться герметичности. Ремонт. В корпусе чаще всего имеется два (в ряде случаев больше) конца,…

Перевод долей дюйма в миллиметры в Калининграде

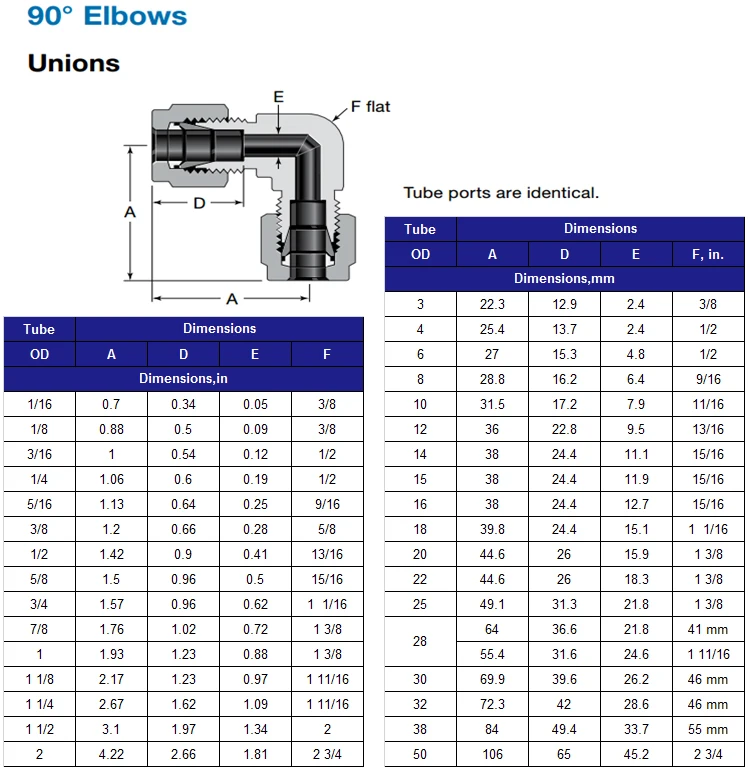

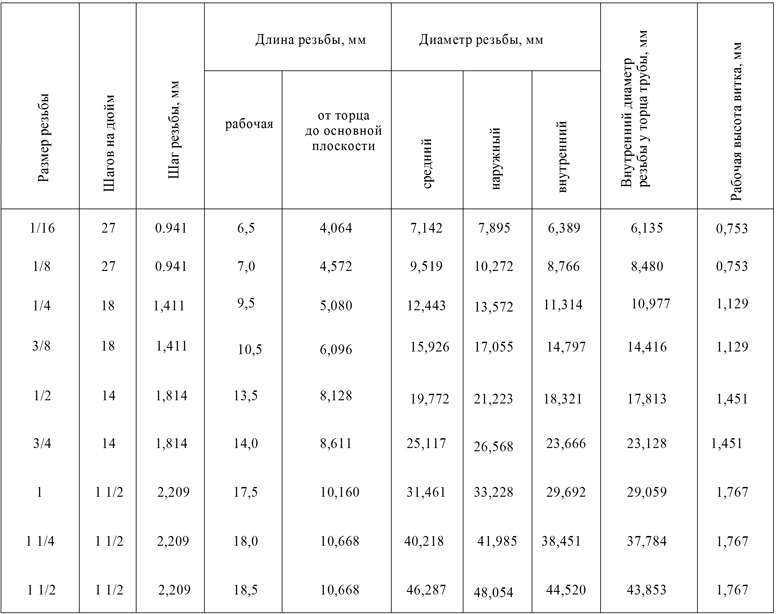

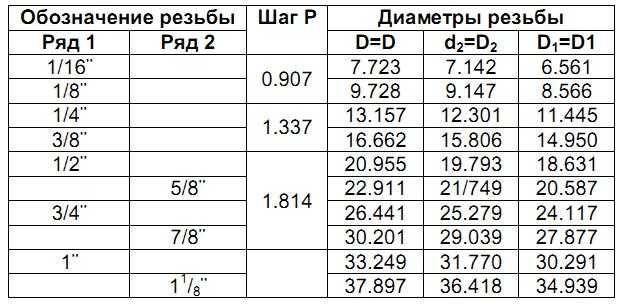

Размеры диаметра труб, трубной резьбы, патрубков, цилиндрических деталей трубопроводов измеряют в метрических единицах – миллиметрах, и в не включенных в метрическую систему – дюймах и долях дюйма. При выборе фитинга или арматуры для трубы в мм, часто возникает необходимость произвести перевод долей дюйма в миллиметр. Сделать это без владения специальной методикой сложно, а ошибка приведет к неправильному монтажу или срыву работ.

ПКФ «Цветная Металлургия предлагает всем заказчикам, до того, как заказать трубы, фитинги, арматуру, воспользоваться таблицей перевода долей дюйма в миллиметр. С ее помощью можно купить трубы и все необходимые комплектующие детали, соответствующего размера.

Когда требуется перевод долей дюйма в миллиметр

Трубопроводы в большинстве своем имеют различную траекторию и условия прокладки. При монтаже и во время эксплуатации производят замену участков, удлинение и уменьшение протяженности трассы, отводы, изменение направления и т.д.

Перевод долей дюйма в миллиметры потребуется:

  • при использовании в конструкции трубопровода деталей из разных материалов: стали, меди, латуни, алюминия, полимеров;
  • при установке всех видов трубопроводной арматуры, фитингов, заглушек, фильтров, камлока, вставок из металлорукава, датчиков, КИП;
  • при установке технологического и контрольного оборудования в системах с использованием емкостного оборудования.

Сделав измерение условного прохода основной трубы, по таблице перевода дюймов в мм, несложно провести расчет системы и собрать трубопровод с равной пропускной способностью, на всех ее участках.

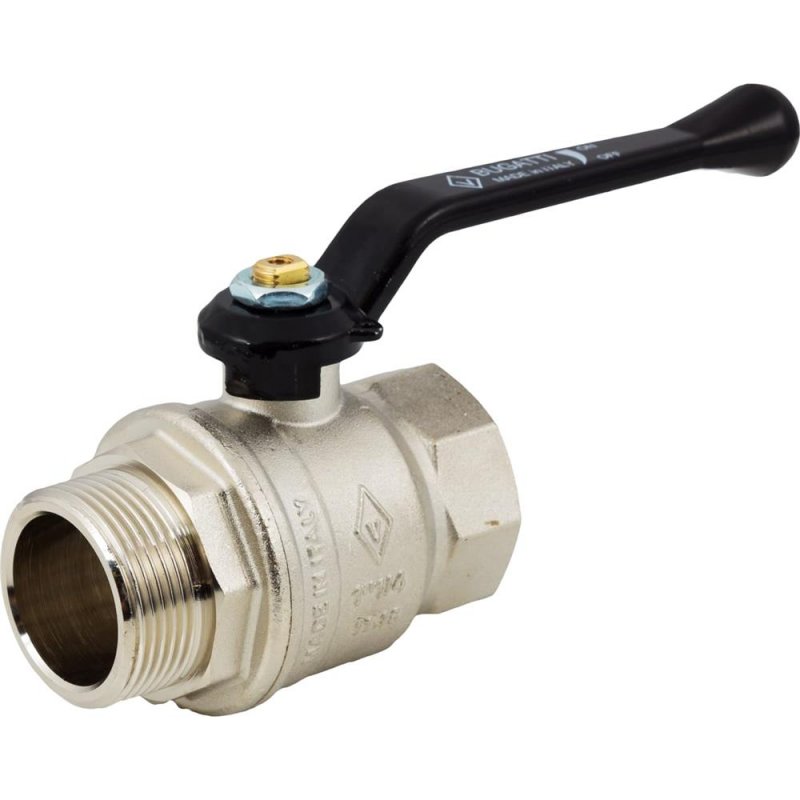

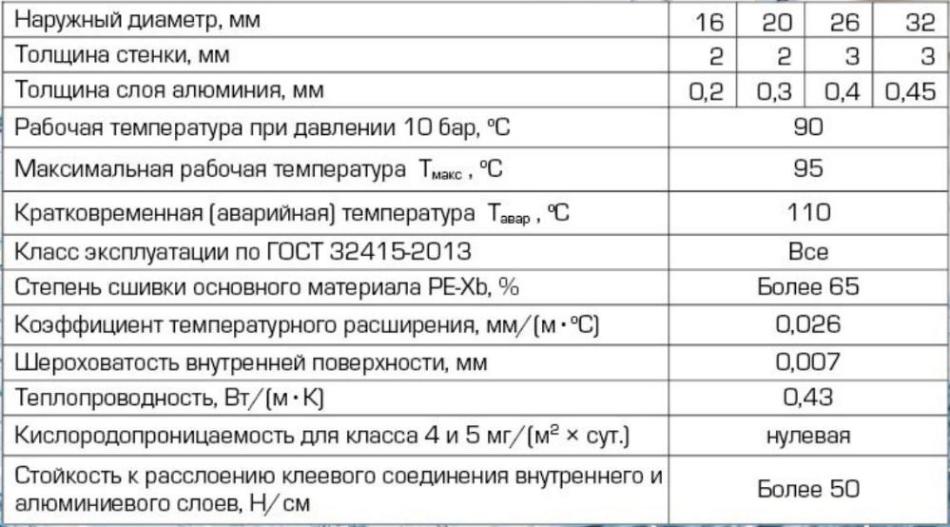

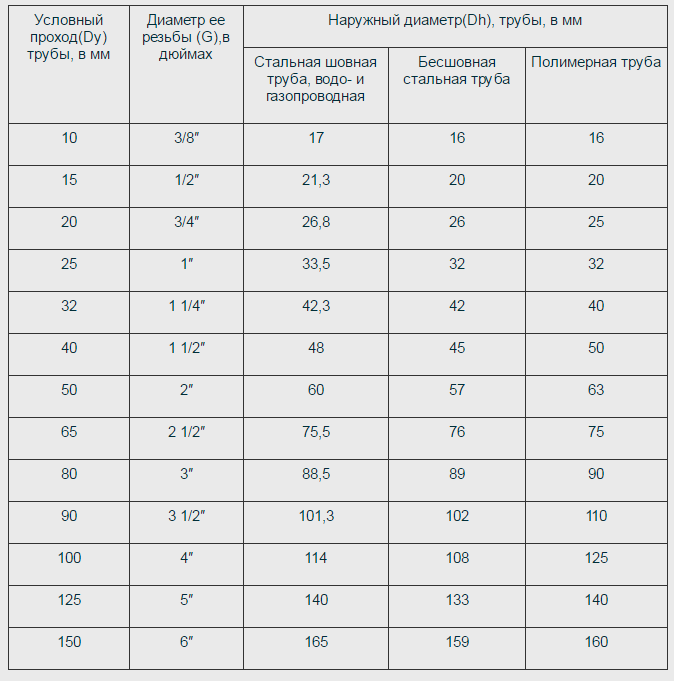

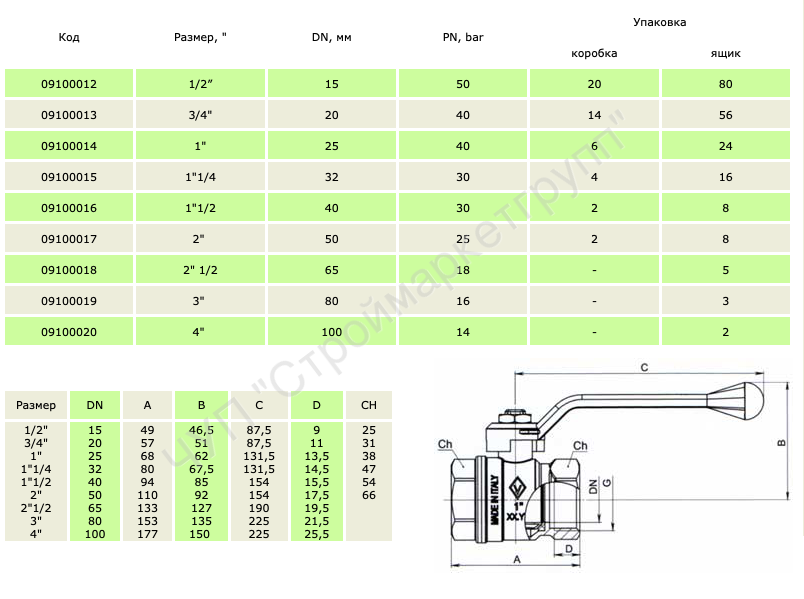

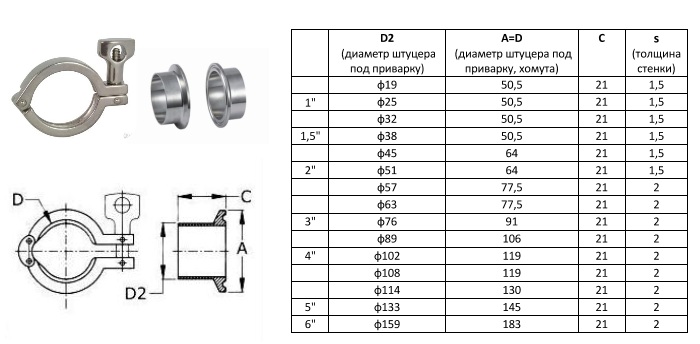

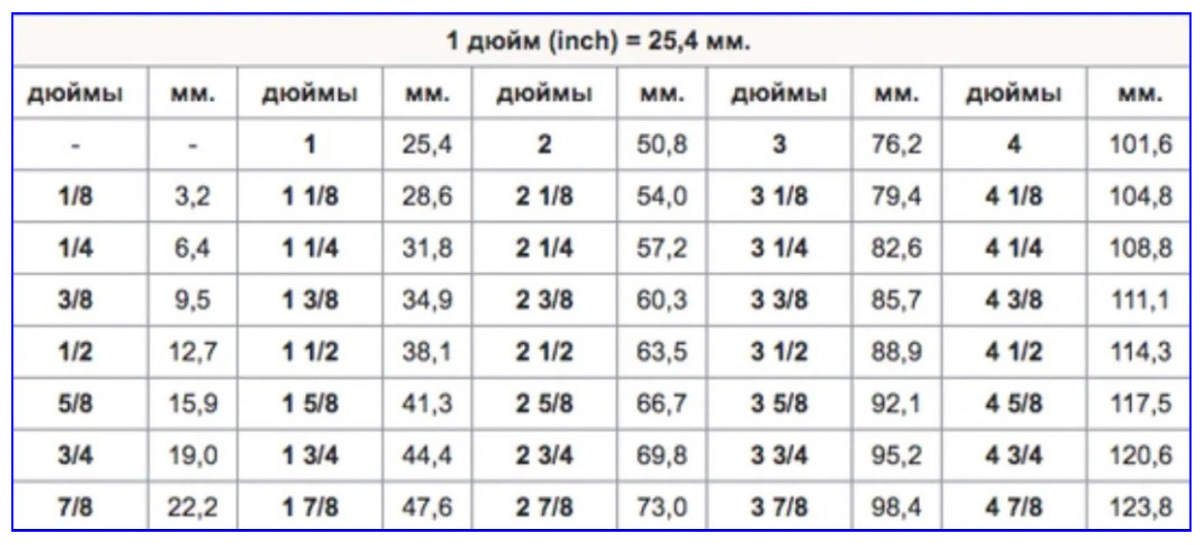

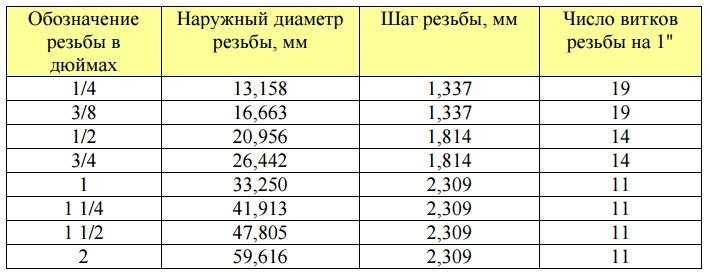

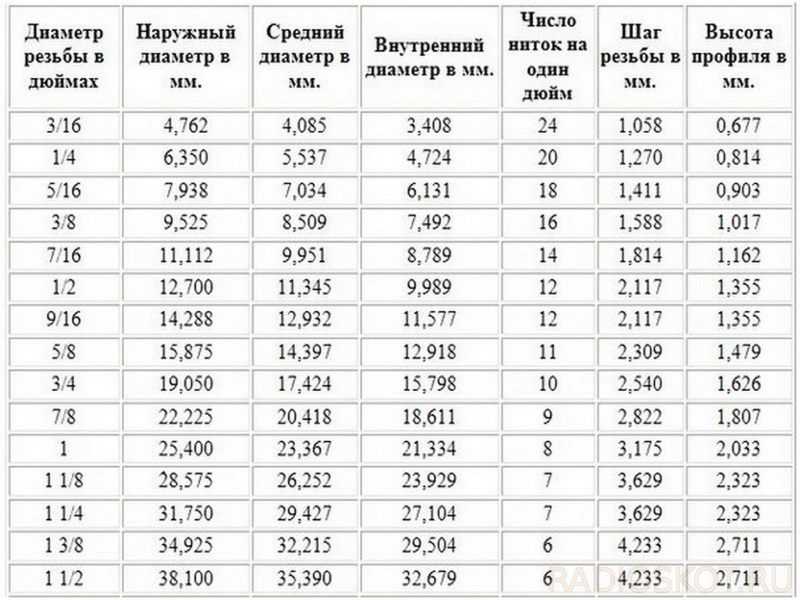

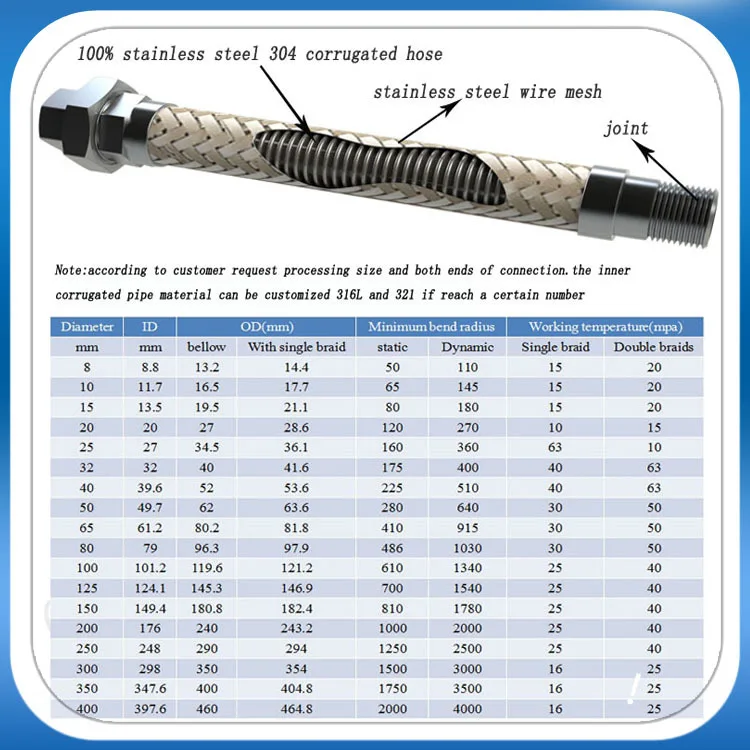

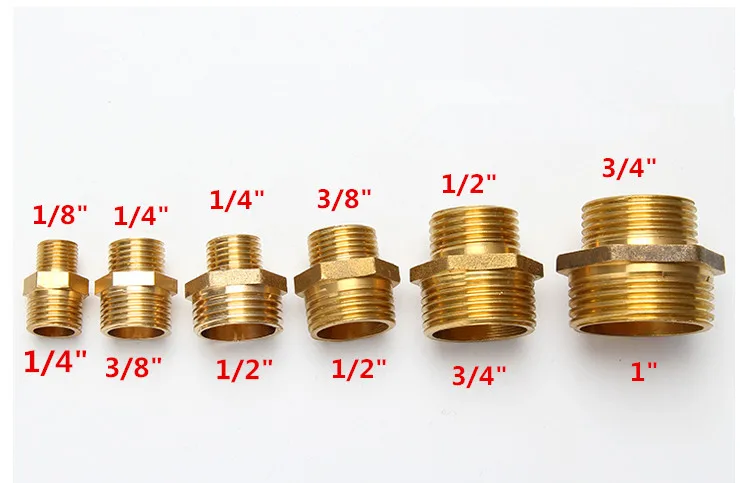

Диаметры в дюймах и миллиметрах

Производители труб и деталей трубопровода из разных материалов маркируют изделия, согласно нормам. Это может быть: наружный и внутренний диаметр поперечного сечения, толщина стенок, резьба. Трубы с одинаковым диаметром по внешнему контуру, выпускают в нескольких вариантах внутреннего диаметра. Так происходит из-за различий в размере стенки трубы.

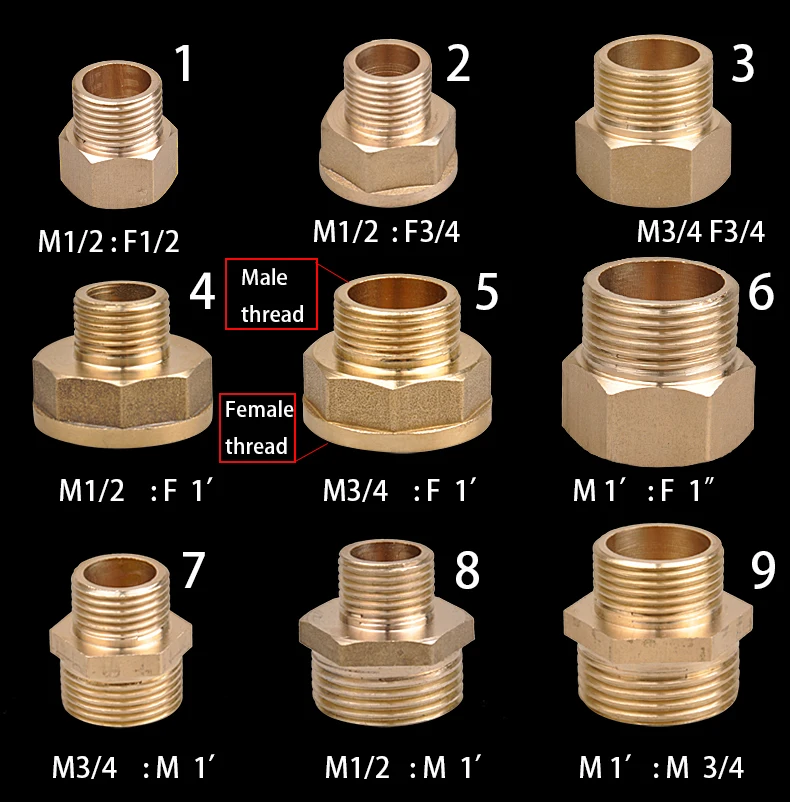

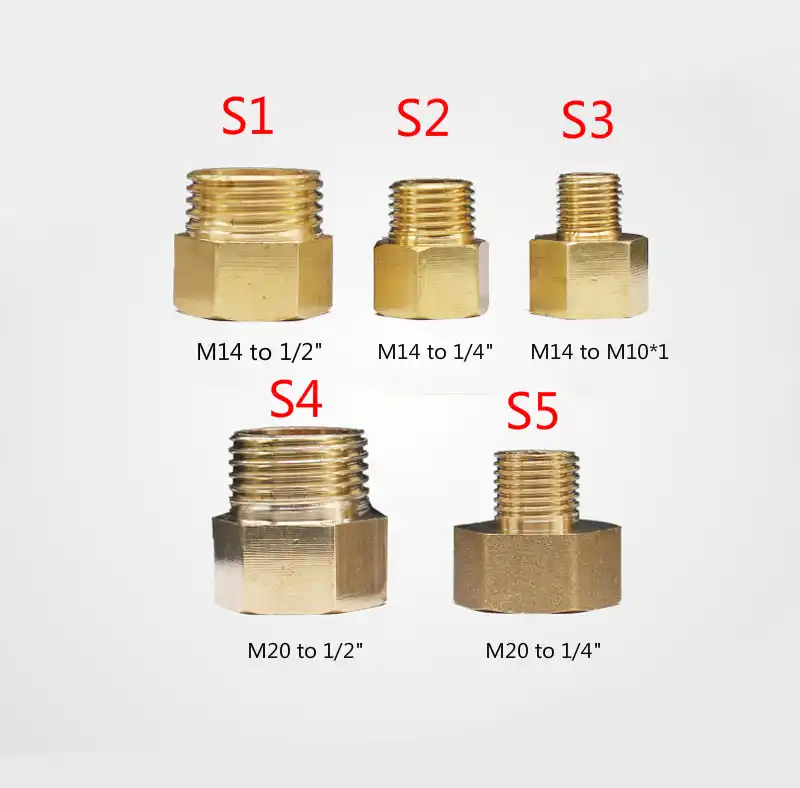

Для соединения участков трубопроводов, установки фитингов и арматуры принято использовать значения условного прохода или номинального размера. ГОСТ 28338-89, устанавливает ряд значений условного прохода (номинального размера). Он адаптирован под стандартные величины внутренних диаметров труб, соответствуют полностью или приближенно этому размеру – в дюймах или мм.

Перевод долей дюйма в миллиметр помогает подобрать оптимальные размеры присоединяемых деталей. Это сохраняет стабильность пропускной способности трубопровода, исключает разрушающие скачки давления.

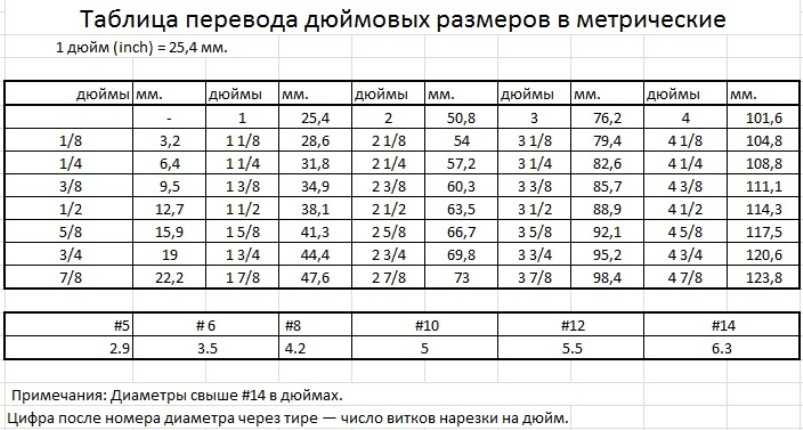

Таблица перевода долей дюйма в миллиметры

Один дюйм, официально соответствует 24,5 мм. Принятое в России обозначение = спаренный штрих – 1″. Расчеты, производимые исходя из базового значения, округляют в сторону увеличения, и подбирают трубу с соответствующим условным проходом.

Таблица. Перевод долей дюйма в миллиметр

Доля дюйма,»ммРазмер: 1″ + долямм
1⁄640,3971 1⁄6425,797
1⁄320,7941 1⁄3226,194
3⁄641,1911 3⁄6426,591
1⁄161,5881 1⁄1626,988
5⁄641,9841 5⁄6427,384
3⁄322,3811 3⁄3227,781
7⁄642,7781 7⁄6428,178
1⁄83,1751 1⁄828,575
9⁄643,5721 9⁄6428,972
5⁄323,9691 5⁄3229,369
11⁄644,3661 11⁄6429,766
3⁄164,7631 3⁄1630,163
13⁄645,1591 13⁄6430,559
7⁄325,5561 7⁄3230,956
15⁄645,9531 15⁄6431,351
1⁄46,351 1⁄431. 75
17⁄646,7471 17⁄6432,147
9⁄327,1441 9⁄3232,544
19⁄647.5411 19⁄6432,941
5⁄167,9381 5⁄1633,338
21⁄648,3341 21⁄6433,734
11⁄328,7311 11⁄3234,131
23⁄649,1281 23⁄6434,528
3⁄89,5251 3⁄834,925
25⁄649,9221 25⁄6435,322
13⁄3210,3191 13⁄3235,719
27⁄6410,7161 27⁄6436,116
7⁄1611,1131 7⁄1636,513
29⁄6411,5091 29⁄6436,909
15⁄3211,9061 15⁄3237,306
31⁄6412,3031 31⁄6437,703
1⁄212,711⁄238,1
33⁄6413,0971 33⁄6438,497
17⁄3213,4941 17⁄3238,894
35⁄6413,8911 35⁄6439,291
9⁄1614,2881 9⁄1639,688
37⁄6414,6841 37⁄6440,084
19⁄3215,0811 19⁄3240,481
39⁄6415,4781 39⁄6440,878
5⁄815,8751 5⁄841,275
41⁄6416,2721 41⁄6441,672
21⁄3216,6691 21⁄3242,069
43⁄6417,0661 43⁄6442,466
11⁄1617,4631 11⁄1642,863
45⁄6417,8591 45⁄6443,259
23⁄3218,2561 23⁄3243. 656
45⁄6418,6531 45⁄6444,053
3⁄419,051 3⁄444,45
49⁄6419,4471 49⁄6444,847
25⁄3219,8441 25⁄3245,244
51⁄6420,2411 51⁄6445,641
13⁄1620,6381 13⁄1646,038
53⁄6421,0341 53⁄6446.434
27⁄3221,4311 27⁄3246,831
55⁄6421,8281 55⁄6447,228
7⁄822. 2251 7⁄847,625
57⁄6422,6221 57⁄6448,022
29⁄3223,0191 29⁄3248,419
59⁄6423,4161 59⁄6448,816
15⁄1623,8131 15⁄1649,213
61⁄6424,2091 61⁄6449,609
31/3224,6061 31/3250.006
63⁄6425,0031 63⁄6450,403
125,4250,8

Пользоваться данными таблицы перевода долей дюйма в миллиметр – просто. Для примера рассчитаны значения размера в мм для изделий свыше 1 дюйма. Величина получена сложением мм в 1 дюйме и рассчитанной доли.

  • Пример: 1 25⁄32″ – составляет 24,5 + 19,844 (из таблицы) = 45,244 мм.

Для вычисления условного прохода размером 2, 3, 4 и выше дюймов, с долями – выводят количество мм целых единиц, и добавляют табличное значение доли.

Таблица на сайте ПКФ «Цветная Металлургия – быстрый и надежный способ перевода долей дюйма в миллиметры

В таблице ПКФ «Цветная металлургия» приведены доли дюйма, применяемые для идентификации размеров труб в различных отраслях промышленности: водогазопроводных, сетевых, магистральных, технологических, насосно-компрессорные, для систем пожаротушения и водоотведения.

Специалисты компании помогут разобраться в многообразии размеров и помогут подобрать трубный прокат с размером условного прохода, удовлетворяющего техническим условиям проекта. Позвоните по номеру нашего телефона, отправьте заявку на звонок специалиста, через форму на сайте. Электронная почта удобный круглосуточный ресурс для заявки – ответ в день обращения. Купить у нас выгодно, потому что цена на трубы не включает торговых наценок и переплаты посредникам.

Арматура трубопроводная в Костроме: 840-товаров: бесплатная доставка, скидка-49% [перейти]

Партнерская программаПомощь

Кострома

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Мебель и интерьер

Мебель и интерьер

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Вода, газ и теплоАрматура промышленная трубопроводнаяПрочая арматура промышленная трубопроводнаяАрматура трубопроводная

regmarkets.ru/listpreview/idata2/c7/00/c700ec21bff106dc2d6db0a30def5685.jpg»>

581

718

Фиксирующая скоба для присоединительных трубок Rehau 15 мм Тип: Соединение сантехническое, Размер:

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

Вставка электроизолирующая ВЭИ.050.16.С/С Ду50 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.125.16.С/С Ду125 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

37 100

Вставка электроизолирующая ВЭИ.200.16.С/С Ду200 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.080.16.С/С Ду80 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

Ремонтная обойма-тройник Valtec 1/2″х1/2″х1/2″ вн. Вес : 0.212

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/2991631/img_id8483427489832408059.jpeg/300×300″>

Гребенка распределительная REHAU на три трубы R/Rp 3/4-16 RX+ (14563851001)

В МАГАЗИНЕще цены и похожие товары

yandex.net/get-mpic/6217624/img_id6244058357714804646.jpeg/300×300″>

Вставка электроизолирующая ВЭИ.020.16.Ф/Ф Ду20 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.020.16.С/С Ду20 Ру16

В МАГАЗИНЕще цены и похожие товары

Заглушка для коллектора полипропилен, d25 мм, с воздухоотводом, белая, РосТурПласт Тип: заглушка,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5254781/img_id3576531292115709174.jpeg/300×300″>

11 741

Автоматический регулятор перепада давления VALTEC 1″, 50–300 мбар Вес : 1.75

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.025.16.С/С Ду25 Ру16

В МАГАЗИНЕще цены и похожие товары

Oventrop Набор для гребёнки Multidis SH 1404780 Вес : 0.5

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5242010/img_id4777113339797236753.png/300×300″>

Вставка электроизолирующая ВЭИ.025.16.Ф/Ф Ду25 Ру16

В МАГАЗИНЕще цены и похожие товары

Адаптер вентильный, Oventrop, резьбовое соединение M 30 x 1,5 мм Вес : 0.02

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.032.16.С/С Ду32 Ру16

В МАГАЗИНЕще цены и похожие товары

Гребенка распределительная REHAU на две трубы R/Rp 3/4-16 RX+ (14563831001)

В МАГАЗИНЕще цены и похожие товары

Клапан обратный ITAP 130M — 1/2″ (ВР/ВР, PN16, Tmax 90°C, затвор металлический) тип: одностворчатый, материал корпуса: латунь, тип присоединения: муфтовый (ВР/ВР)

ПОДРОБНЕЕЕще цены и похожие товары

Вставка электроизолирующая ВЭИ. 032.16.Ф/Ф Ду32 Ру16

В МАГАЗИНЕще цены и похожие товары

Watts KAV 3/4″ x Присоединительная арматура для расширительного бака Вес : 0.2

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5334818/img_id7636811721794180193.jpeg/300×300″>

Вставка электроизолирующая ВЭИ.040.16.С/С Ду40 Ру16

В МАГАЗИНЕще цены и похожие товары

Meibes Комплект отсечной арматуры для подключения котельного контура к коллектору «Поколение 8» Вес

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.040.16.Ф/Ф Ду40 Ру16

В МАГАЗИНЕще цены и похожие товары

194

387

Фиксирующий желоб для ПЭ-трубы Rehau 20 2м Вес : 0.1

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4262452/img_id9141724007749947428.png/300×300″>

Вставка электроизолирующая ВЭИ.050.16.С/С Ду50 Ру16

В МАГАЗИНЕще цены и похожие товары

Oventrop Крепеж для гребенки узкий, оцинкованная сталь Вес : 0.1

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.050.16.Ф/Ф Ду50 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.065.16.С/С Ду65 Ру16

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

Вставка электроизолирующая ВЭИ.065.16.Ф/Ф Ду65 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ. 080.16.С/С Ду80 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.080.16.Ф/Ф Ду80 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.100.16.С/С Ду100 Ру16

В МАГАЗИНЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.100.16.Ф/Ф Ду100 Ру16

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

Вставка электроизолирующая ВЭИ.125.16.С/С Ду125 Ру16

В МАГАЗИНЕще цены и похожие товары

13 850

Вставка электроизолирующая ВЭИ.125.16.Ф/Ф Ду125 Ру16

В МАГАЗИНЕще цены и похожие товары

18 280

Вставка электроизолирующая ВЭИ. 150.16.С/С Ду150 Ру16

В МАГАЗИНЕще цены и похожие товары

22 200

Вставка электроизолирующая ВЭИ.150.16.Ф/Ф Ду150 Ру16

В МАГАЗИНЕще цены и похожие товары

37 100

Вставка электроизолирующая ВЭИ.200.16.С/С Ду200 Ру16

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

42 300

Вставка электроизолирующая ВЭИ.200.16.Ф/Ф Ду200 Ру16

В МАГАЗИНЕще цены и похожие товары

63 000

Вставка электроизолирующая ВЭИ.250.16.С/С Ду250 Ру16

В МАГАЗИНЕще цены и похожие товары

71 100

Вставка электроизолирующая ВЭИ.250.16.Ф/Ф Ду250 Ру16

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4120495/img_id145396649281967998.jpeg/300×300″>

92 000

Вставка электроизолирующая ВЭИ.300.16.С/С Ду300 Ру16

В МАГАЗИНЕще цены и похожие товары

102 500

Вставка электроизолирующая ВЭИ.300.16.Ф/Ф Ду300 Ру16

В МАГАЗИНЕще цены и похожие товары

WATTS Гильза погружная для термометров F+R 62 мм х1/2″ Материал: Латунь, Основной размер: 1/2″,

ПОДРОБНЕЕЕще цены и похожие товары

Втулки резьбовые для вентиля Ду 25 с НР R 1″ Oventrop (1130294) Тип: Регулирующий, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

Помпа повышающие давления Гейзер BP-50 Model: BP-50

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images/28/b6/28b69fdea5f49d509b4c927459ddbd22.jpg»>

Комплект переходников для монтажа насосной группы 1 1/2″ НГ х 1″ ВР, Meibes M66305.1

ПОДРОБНЕЕЕще цены и похожие товары

WATTS Клапан для монтажа/демонтажа манометра 1/4″х1/2″ Материал: Латунь, Основной размер: 1/2″,

ПОДРОБНЕЕЕще цены и похожие товары

Комплект переходников для монтажа насосной группы 1 1/2″ НГ х 1 1/4″ ВР, Meibes M66305.2

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/196766/picc5493b941148110a11bbac318c3a42cc/300×300″>

Комплект отсечной арматуры для гребенки, Meibes M45401.1 Страна бренда: Германия,

ПОДРОБНЕЕЕще цены и похожие товары

28 813

Универсальное подключение настенного коллектора DN 25/32, Meibes M66362FR Страна бренда: Германия,

ПОДРОБНЕЕЕще цены и похожие товары

Группа байпасса R284R, 18мм, для примен. группах R586R, Giacomini R284Y021 Страна бренда: Италия,

ПОДРОБНЕЕЕще цены и похожие товары

Соединение с встроенным шаровым краном 1″ ВР-1 1/2″ВР, для подкл. циркуляц. насоса, Giacomini R252Y001

ПОДРОБНЕЕЕще цены и похожие товары

Соединение с встроенным шаровым краном 1 1/4″ ВР-2″ВР, для подкл. циркуляц. насоса, Giacomini R252Y002

ПОДРОБНЕЕЕще цены и похожие товары

12 457

Комплект подключения для газ. котлов до 41 кВт насосной группы, Wolf 2410094 (2410094) Страна

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

Вставка электроизолирующая ВЭИ.025.16.Ф/Ф Ду25 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

92 000

Вставка электроизолирующая ВЭИ.300.16.С/С Ду300 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

Вставка электроизолирующая ВЭИ.065.16.Ф/Ф Ду65 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

13 850

Вставка электроизолирующая ВЭИ.125.16.Ф/Ф Ду125 Ру16

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 12

Диаметр номинальный = диаметр условный (устарело) в дюймовом обозначении. Ду и DN в дюймах.

Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования. DN трубы (Ду)

Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.


Поиск на сайте DPVA

Поставщики оборудования

Полезные ссылки

О проекте

Обратная связь

Ответы на вопросы.

Оглавление

Таблицы DPVA.ru — Инженерный Справочник



Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Оборудование/ / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов./ / Трубы, трубопроводы. Диаметры труб и другие характеристики.

 / / Диаметр номинальный = диаметр условный (устарело) в дюймовом обозначении. Ду и DN в дюймах.Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования. DN трубы (Ду)

Поделиться:

Диаметр номинальный = диаметр условный (устарело) = «условный проход» в дюймовом обозначении. Ду и DN в дюймах.Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, насосов, фланцев и всякого другого оборудования.»Ду в DN». DN (Ду) — дюймы. DN, Ду — единица измерения. DN крана (Ду), DN задвижки (Ду), DN фланца (Ду), DN мутфты (Ду), DN трубы (Ду), DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду).      Версия для печати.

  • Обычно для маркировки размера труб / арматуры / насосов / фланцев  в дюймах используют понятие NPS = Nominal Pipe Size или «Номинальный размер трубы «. Его метрический эквивалент называется DN = Diametre Nominel, по русски это — «условный проход» (русское обозначение Ду — устарело и теперь это тоже DN)
  • Ду (диаметр) условный, DN (диаметр номинальный) и NPS — «это условные размеры».
    !!! это не внутренний и не внешний размер!!!     Обзор понятий Ду, DN, NPS и NB труб (американский взгляд на вопрос) здесь.
  • Внимание! SDR — это не размер. Обзор понятия SDR — здесь.
  • Существуют различные типы фланцев (обзор фланцев и крепежа ) и резьб (обзор резьб), что не гарантирует стыковки трубопроводов (оборудования) с одним и тем же условным диаметром (Ду/DN)
  • Даже метрические трубы могут серьезно отличаться размером в одном Ду/DN (см. например обзор сортамента / евростандарта стальных труб здесь)

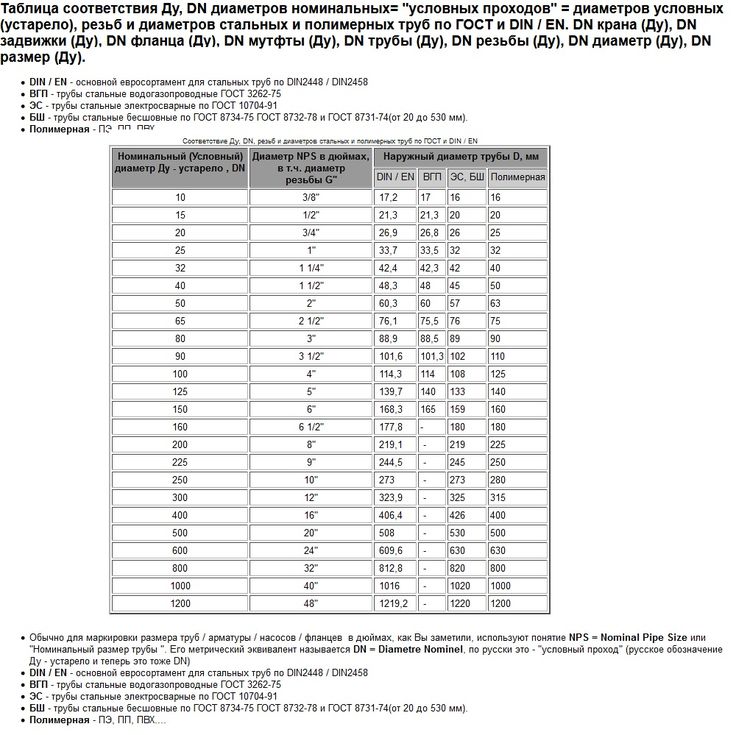

Таблица соответствия метрических и дюймовых присоединительных размеров труб, трубопроводной арматуры, фланцев и другого оборудования. «Ду в DN». Dn (Ду) — дюймы.

DN или Ду*

Сколько это в дюймах = NPS

DN или Ду*

Сколько это в дюймах = NPS

6

обычно это 1/8″

500

20″

8

обычно это 1/4″

600

24″

10

3/8″

700

28″

15

1/2″

800

32″

20

3/4″

900

36″

25

1″

1000

40″

32

1 1/4″

1050

42″

40

1 1/2″

1100

44″

50

2″

1200

48″

65

2 1/2″

1300

52″

80

3 «

1400

56″

90
очень большая
редкость в РФ
лучше не брать
себе

3 1/2″

1500

60″

100

4″

1600

64″

125

5″

1700

68″

150

6″

1800

72″

175
очень редкий
размер в РФ

7″

1900

76″

200

8″

2000

80″

225
очень редкий
размер в РФ

9″

2200

88″

250

10″

 — —

275
очень большая
редкость в РФ
лучше не брать
себе

11″

 — —

300

12″

 — —

350
редкий, но
используемый
размер в РФ

14″

 — —

400

16″

 — —

450
редкий, но
используемый
размер в РФ

18″

 — —

*Ду или DN,  могут указываться с размерностью мм, например «Ду 50 мм», но это не вполне корректно, поразумевается безразмерная величина

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:
Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Пересчет дюймовых труб в метрические

Пересчет дюймовых труб в метрические Металлопрокат на складе «Металкомплект» (067) 44-66-244 (063) 717-67-74

Трубный дюйм или условный проход

В водо- и газоснабжении широко применяются стальные трубы, диаметр которых принято называть в дюймах (1″, 2″) или его долях (1/2″, 3/4″). Если измерить диаметр трубы 1″, то получим 33,5мм , что конечно не соответствует 1″ (25,4мм). При монтаже трубопроводной, арматуры, где размеры обозначены дюймами, трудностей не возникает, но при замене стальных «дюймовых» труб на пластиковые, медные, нержавеющие необходимо учитывать несоответствие названий и обозначений по дюймам и настоящими метрическими размерами

Возникает закономерный вопрос, зачем такая путаница в размерах и что подразумевают под трубным дюймом? Для создания потока воды важен внутренний диаметр трубопровода, поэтому и в обозначениях стали указывать именно внутренний диаметр. Но и тут мы сталкиваемся с условностями обозначений — внутренний диаметр дюймовой обыкновенной трубы 27,1мм, усиленной — 25,5мм — самый близкий к 1″; размер. Секрет в том, что правильным является обозначение трубопроводных систем в единицах условного прохода Ду (Dn). Условный проход примерно соответствует диаметру просвета элемента трубопровода и не имеет единицы измерения и указывается в целых числах, причем, шаг условного прохода выбирается так, чтобы пропускная способность трубопровода возрастала на 40-60% с ростом индекса. Для определения точных метрических размеров надо смотреть в таблицу.

При стыковки стального трубопровода с пластиковым или замены одного на другой есть стандартные переходные элементы. Сложности возникают при использовании медных, алюминиевых, нержавеющих труб, которые выпускаются по метрическим стандартам. В таких случаях необходимо учитывать реальный метрический размер труб не только наружный, но и внутренний.

Трубы стальные водо-, газопроводные (ГОСТ 3262-75)
Условный
проход		Наружный
диаметр
мм		ТрубыРезьба
легкиеобыкновенныеусиленныеЧисло
ниток на
1 дюйм		Длина до сбега резьбы, мм
дюймыДуТолщина
стенки, мм		Масса 1 м
(без муфт),
кг		Толщина
стенки, мм		Масса 1 м
(без муфт),
кг		Толщина
стенки, мм		Масса 1 м
(без муфт),
кг		кони­ческой цилин­дрической
длинной  короткой
—610,21. 80,372,00,402,50,47————
1/4813,52,00,572,20,612.80,74————
3/81017,02,00,742,20.802,80,98————
1/21521,32,351,10————1415149,0
1/21521,32,51. 162,71,283,21,431415149,0
3/42026,82,351,42————14171610,5
3/42026,82,51,502,81,663,21,8614171610,5
12533,52,82.123,22,394,02,9111191811,0
1+1/43242,32,82,733,23,094,03. 78.11222013,0
1+1/24048,03,03,333,53,844,04,3411232215,0
25060,03,04.223,54,884,56,1611262417,0
2+1/26575,53,25,714,07,054,57,8811302719,5
38088,53,57,344,08,344,59,3211323022,0
3+1/290101,33,58,444,09,604,510,7411353326,0
4100114,04,010,854,512,155,013,4411383630,0
5125140,04,013,424,515,045,518,2411413833,0
6150165,04,015,884,517,815,521,6311454236,0

Трубы легкой серии

По требованию потребителя трубы легкой серии под накатку резьбы изготовляют с уменьшеным диаметром. Для резьбы, которая изготавливается методом накатки, на трубе допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы. Масса 1м трубы подсчитана при плотности стали 7,85 г/м3. Оцинкованые трубы тяжелее неоцинкованых на 3%.

Трубы легкой серии под накатку резьбы
Условный проходНаружный диаметр, ммТолщина стенки, ммМасса 1 м труб, кг
ДюймДу
3/810162,00,69
1/215202,51,08
3/420262,51,45
125322,82,02
1+1/432412,82,64
1+1/240473,03,26
250593,04,14
2+1/265743,25,59

Примеры    условных обозначений

Для дюймовых водогазопроводных труб под накатку резьбы в условном обозначении указывается буква Н после слова «труба». Для труб с длинной резьбой в условном обозначении указывается буква Д после слова «труба». Для дюймовых труб повышенной точности игзотовления резьбы в условном обозначении указывается буква П после размера.

Труба обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом Ду20 или 3/4 дюйма, толщиной стенки 2,8мм, без резьбы и без муфты
Труба 20х2,8 ГОСТ 3262-75
То же, с муфтой
Труба М-20х2,8 ГОСТ 3262-75
То же, мерной длины 4000мм, с резьбой
Труба Р-20х2,8-4000 ГОСТ 3262-75
То же, с цинковым покрытием, немерной длины, с резьбой
Труба Ц-Р-20х2,8 ГОСТ 3262-75
То же, с цинковым покрытием, мерной длины 4000мм, с резьбой
Труба Ц-Р-20х2,8-4000 ГОСТ 3262-75

Металлопрокат на складе «Металкомплект» (067) 44-66-244 (063) 717-67-74

©«Металкомплект» 2007 — 2020

Таблица размерного ряда стандарта DIN, SMS, ISO, ГОСТ в компании «РУСЕВРОСТАЛЬ»

Фильтрация по стандартам:

ГОСТ

ISO

DIN

ВЕСЬ КАТАЛОГ

Кроссворд на знание
нержавеющей стали
Скачать каталог
Таблица допустимого
давления труб
Таблица размерного
ряда DIN, ISO, SMS, ГОСТ
Характеристики
эластомеров (уплотнений)

Подписаться на рассылку

Заполняя форму, Вы соглашаетесь с
правилами обработки персональных данных

Данный раздел посвящен размерным рядам стандартов DIN, SMS, ISO, ГОСТ.
У разных стандартов условный диаметр (DN либо Ду) может совпадать, но наружный диа­метр при этом может отличаться. При составлении сметы проекта, либо спецификации, где пересекаются разные производители нержавеющей трубопроводной арматуры, насосов, за­порно-регулируемой арматуры, фильтрующих систем и прочего оборудования, закладывает­ся часто только условный размер. В последствие, при монтаже, возникают трудности из-за несоответствия наружных (стыковочных) диаметров. Также определенные виды труб и тру­бопроводной арматуры изготавливается только по определенным стандартам. Это важно учитывать при составлении сметы и закупки.

Ниже приведена таблица соответствия размерных рядов нержавеющих труб и деталей трубопровода, с указанием условного и наружного диаметра, а также их условным обозна­чением в дюймах.

Таблица соответствия размерных рядов стандартов DIN, SMS, ISO, ГОСТ
Стандарт DIN SMS ISO ГОСТ
Условный диаметр, дюйм Условный диаметр (DN, Ду), мм Наружный диаметр, мм Наружный диаметр, мм Наружный диаметр, мм Наружный диаметр, мм
1 / 8″ 5     10,3 6
1 / 4″ 8   6,35 13,7 8 (9)
3 / 8″ 10 12 (13) 9,54 17,1 10 (12)
1 / 2″ 15 18 (19) 12,70 21,3 14 (16)
3 / 4″ 20 22 (23) 19,05 26,9 18 (20)
1″ 25 28 (29) 25,00 33,7 25
1 1 / 4″ 32 34 (35) 31,75 42,4 38
1 1 / 2″ 40 40 (43) 38,00 48,3 45
2″ 50 52 (53) 50,80 60,3 (57) 57
2 1 / 2″ 65 70 63,50 76,1 76
3″ 80 85 (84) 76,10 88,9 89
4″ 100 104 101,60 114,3 108
5″ 125 129 129,00 139,7 133
6″ 150 154 154,00 168,3 159
8″ 200 204 204,00 219,1 219
10″ 250 254 254,00 273,0 273
12″ 300     323,9 325
14″ 350     355,6 377
16″ 400     406,4 426
20″ 500     508,0 530
24″ 600     609,6 630
28″ 700     711,2 730
32″ 800     812,0 820

Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Инструменты — Таблицы метрического преобразования

Инструменты — Таблицы метрического преобразования — Труба Келли

ТАБЛИЦА ПЕРЕВОДА МЕТРИЧЕСКИХ РАЗМЕРОВ ТРУБ
ДИАМЕТР
НОМИНАЛЬНЫЙ РАЗМЕР ОД
мм дюймов мм дюймов
3 1/8 10,3 . 405
6 1/4 13,7 .540
10 3/8 17.1 .675
13 1/2 21,3 .840
19 3/4 26,7 1.050
25 1 33,4 1,315
32 1 1/4 42,2 1,660
40 1 1/2 48,3 1.900
50 2 60,3 2,375
65 2 1/2 73,0 2,875
80 3 88,9 3.500
90 3 1/2 101,6 4.000
100 4 114,3 4. 500
125 5 141,3 5,563
150 6 168,3 6,625
200 8 219,1 8,625
250 10 273,0 10.750
300 12 323,8 12.750
350 14 355,6 14.000
400 16 406,4 16.000
460 18 457,2 18.000
510 20 508,0 20.000
560 22 558,8 22.000
610 24 609,6 24.000
660 26 660,4 26.000
Стандартная таблица перевода в метрическую систему
СИМВОЛ КОГДА ТЫ ЗНАЕШЬ УМНОЖИТЬ НА НАЙТИ СИМВОЛ
ДЛИНА
в дюймов 25,4 миллиметров мм
футов футов 0,305 метров м
ярдов ярдов 0,914 метров м
миль миль 1,61 километров км
ОБЛАСТЬ
в 2 квадратных дюймов 645,2 квадратных миллиметров мм 2
футов 2 квадратных футов 0,093 квадратных метров м 2
ярдов 2 квадратных ярдов 0,836 квадратных метров м 2
ак акров 0,405 га га
миль 2 квадратных миль 2,59 квадратных километров км 2
ОБЪЕМ
жидких унций жидких унций 29,57 миллилитров мл
галлон галлонов 3,785 литров л
футов 3 кубических футов 0,028 куб. м. м 3
ярдов 3 кубических ярдов 0,765 куб.м. м 3
МАССА
унций унций 28,35 грамм г
фунтов фунтов 0,454 килограммов кг
Т коротких тонн (2000 фунтов) 0,907 мегаграмм (или «метрическая тонна») Мг (или «т»)
ТЕМПЕРАТУРА
или F 9 градусов по Фаренгейту0011 (Ф-32) х 5/9
или
(Ф-32)/1,8		 по Цельсию или С
ПОДСВЕТКА
фк фут-свечей 10,76 люкс лк
фл фут-ламбертс 3. 426 кандел/м 2 кд/м 2
СИЛА и ДАВЛЕНИЕ или НАПРЯЖЕНИЕ
фунт силы фунтов силы 4,45 ньютонов Н
фунт-сила/дюйм 2 фунтов силы на квадратный дюйм 6,89 кПа кПа
Преобразование метрических единиц в стандартные
СИМВОЛ КОГДА ТЫ ЗНАЕШЬ УМНОЖИТЬ НА НАЙТИ СИМВОЛ
ДЛИНА
мм миллиметров 0,039 дюймов в
м метров 3,28 футов футов
м метров 1,09 ярдов ярдов
км километров 0,621 миль миль
ОБЛАСТЬ
мм 2 миллиметров 0,0016 квадратных дюймов в 2
м 2 квадратных метров 10. 764 квадратных футов футов 2
м 2 квадратных метров 1,195 квадратных ярдов ярдов 2
га га 2,47 акров ак
км 2 квадратных километров 0,386 квадратных миль миль 2
ОБЪЕМ
мл миллилитров 0,034 жидких унций жидких унций
Л литров 0,264 галлонов галлонов
м 3 куб.м. 35.314 кубических футов футов 3
м 3 куб. м. 1.307 кубических ярдов ярдов 3
МАССА
г грамм 0,035 унций унций
кг килограммов 2.202 фунтов фунтов
Мг (или «т») мегаграмм
(или «метрическая тонна»)		 1.103 коротких тонн (2000 фунтов) Т
ТЕМПЕРАТУРА
или С по Цельсию 1.8С + 32 по Фаренгейту или F
ПОДСВЕТКА
люкс люкс 0,0929 фут-свечей фк
кд/м 2 кандел/м 2 0,2919 фут-ламбертс фл
СИЛА и ДАВЛЕНИЕ или НАПРЯЖЕНИЕ
С ньютонов 0,225 фунтов силы фунтов силы
кПа кПа 0,145 фунтов силы на квадратный дюйм фунт-сила/дюйм 2

Kelly Pipe с гордостью предлагает своим клиентам широкий спектр удобных и ценных услуг, связанных с трубами.
Многие из этих услуг являются дополнительными в зависимости от характера вашего заказа.

Свяжитесь с одним из наших специалистов по продажам сейчас, чтобы получить конкурентоспособное предложение для любых ваших потребностей в трубах. Мы гордимся тем, что являемся надежным поставщиком промышленных труб, предлагающим более 100 лет превосходного обслуживания. Доверьте Kelly удовлетворить ваши потребности и превзойти ваши ожидания, сохраняя при этом конкурентоспособность.

СВЯЖИТЕСЬ С КЕЛЛИ ПАЙП СЕГОДНЯ


Главный офис   800-305-3559
Бейкерсфилд, Калифорния   661-399-4540
Феникс, Аризона   602-256-2990
Сакраменто, Калифорния   916-640-1859
Солт-Лейк-Сити, Юта   801-973-8200
Санта-Фе-Спрингс, Калифорния   562-868-0456
Ванкувер, Вашингтон,   360-737-1848

Штаб-квартира Восточного региона   713-692-7473
Бруссар, Луизиана   337-369-6788
Денвер, Колорадо   303-288-3033
Хьюстон, Техас   713-692-7473
Хаммонд, IN   708-331-0300
Фэрлесс Хиллз, Пенсильвания   215-550-6325
Пайнвилл, Северная Каролина   704-504-3302

Ниску, Альберта, Китай,   780-955-5510

×

Дюйм в мм | Дюймы в мм Таблица

Преобразование дюймов в мм | Дюйм в мм Диаграмма

Калибровочный размер | Расписание труб | Номинальный размер трубы | Измеритель листового металла | Размеры труб из нержавеющей стали | Размер трубки из нержавеющей стали | Спецификация трубы из нержавеющей стали | Размеры труб из нержавеющей стали | Таблица труб ANSI | Диаграмма дюймов в мм | EN 10253 4 Конструктивные размеры фитингов ISO 5251 ISO 3419 | Размеры трубок из нержавеющей стали

Таблица дюймов в мм

Дюймы Десятичные числа мм 81 9 0001810005 1/16″ 0. 0625 1.59 mm
1/8″ 0.1250 3.18 mm
3/16″ 0.1875 4.76 mm
1/4 ″ 0.2500 6.35 mm
5/16″ 0.3125 7.94 mm
3/8″ 0.3750 9.53 mm
7/16″ 0.4375 11,11 мм
 1/2″ 0.5000 12.70 mm
 9/16″ 0.5625 14.29 mm
5/8″ 0.6250 15.88 mm
 11 /16″ 0.6875 17.46 mm
 3/4″ 0.7500 19.05 mm
13/16″ 0.8125 20.64 mm
7/8″ 0,8750 22.23 mm
15/16″ 0.9375 23. 81 mm
1″ 1.00 25.40 mm
1 1/4″ 1.25 31.75 mm
1 1/2 ″ 1,50 38,10 мм
2 ″ 2,00 50,80 мм

дюйма в MM -диаграмму

988;
Умножить дюймов
*25,4  9 5005 300
Для преобразования в мм;
Умножить дюймы
*25,4 		 Преобразовать в мм;
Умножить дюймы
*25,4 		 Преобразование
в дюймы;
Умножить мм
*0,03937* 		 Преобразование
в дюймы;
Умножить мм
*0,03937* 		 Преобразование
в дюймы;
Умножить на мм
*0,03937* 		 *Для немного большей точности при преобразовании в дюймы; Разделить мм на 25,4 *Для немного большей точности при переводе в дюймы; Разделить мм
By 25.4		 *Для чуть большей точности при переводе в дюймы; Divide mm
By 25. 4
Inch Inch Metric Inch Inch Metric Inch Inch Metric
Fractional Decimal mm  Fractional Десятичный мм Дробный Десятичный мм
. 0,0039 0,1000 . 0,5512 14,0000 . 1,8898 48,0000
. 0,0079 0,2000   9/16 0,5625 14,2875 . 1,9291 49,0000
. 0,0118 0,3000 . 0,5709 14,5000 . 1.9685 50.0000
1/64  0.0156 0.3969 37/64  0.5781 14.6844 2 2. 0000 50.8000
. 0,0157 0,4000 . 0,5906 15,0000 . 2,0079 51,0000
. 0,0197 0,5000 19/32  0,5938 15,0813 . 2,0472 52,0000
. 0,0236 0,6000 39/64  0,6094 15,4781 . 2,0866 53,0000
. 0,0276 0,7000 . 0,6102 15,5000 . 2,1260 54,0000
1/32 0,0313 0,7938 5/8 0,6250 15,8750 . 2,1654 55,0000
. 0,0315 0,8000 . 0,6299 16,0000 . 2,2047 56,0000
. 0,0354 0,9000 41/64  0,6406 16,2719 . 2.2441 57.0000
. 0,0394 1,0000 . . 0,0433 1,1000 21/32  0,6563 16,6688 . . 0,6693 17.0000 . 2,3228 59,0000
. 0,0472 1,2000 43/64  0,6719 17,0656 . 2,3622 60,0000
. 0,0512 1,3000 16/11 0,6875 17,4625 . 2,4016 61,0000
. 0,0551 1.4000 . 0,6890 17,5000 . 2,4409 62,0000
. 0,0591 1,5000 45/64  0,7031 17,8594 . . 0,7087 18,0000 2 1/2 2,5000 63,5000
. 0,0630 1,6000 23/32  0,7188 18,2563 . 2,5197 64,0000
. 0,0669 1,7000 . 0,7283 18,5000 . 2,5591 65,0000
. 0,0709 1,8000 47/64  0,7344 18,6531 . 2,5984 66,0000
. 0,0748 1,9000 . 0,7480 19,0000 . 2,6378 67,0000
5/64 0,0781 1,9844 3/4 0,7500 19,0500. 2,6772 68,0000
. 0,0787 2,0000 49/64  0,7656 19,4469 . 2,7165 69,0000
. 0,0827 2,1000 . . 0,0866 2,2000 25/32  0,7813 19,8438 . 2,7559 70,0000
. 0,0906 2,3000 . 0,7874 20,0000 . 2,7953 71.0000
3/32 0,0938 2,3813 51/64 0,7969 20.2406. 2,8346 72,0000
. 0,0945 2,4000 . 0,8071 20,5000 . 2,8740 73,0000
. 0,0984 2,5000 13/16  0,8125 20,6375 . 7/64 0,8268 21,0000 . 2,9528 75,0000
. 0,1181 3,0000 53/64  0,8281 21,0344 . 2.9921 76.0000
 1/8 0.1250 3.1750 27/32  0.8438 21.4313 3 3.0000 76.2000
. 0,1378 3,5000 . 0,8465 21,5000 . 3,0315 77,0000
9/64  0,1406 3,5719 55/64  0,8594 21,8281 . . 0,8661 22,0000 . 3.1102 79.0000
. 0,1575 4,0000 7/8 0,8750 22,2250 . 3.1496 80,0000
11/64  0,1719 4,3656 . 0,8858 22,5000 . 3,1890 81,0000
. 0,1772 4,5000 57/64  0,8906 22,6219 . 3,2283 82,0000
  3/16 0,1875 4,7625 . 0,9055 23.0000 . 3,2677 83,0000
. 0,1969 5,0000 29/32  0,9063 23,0188 . 3.3071 84.0000
13/64 0,2031 5,1594 59/64 0,9219 23,4156. 3,3465 85,0000
. 0,2165 5,5000 . 0,9252 23,5000 . 3.3858 86,0000
7/32 0,2188 5,5563 15/16 0,9375 23,8125. 15/64 0,9449 24,0000 . 3,4646 88,0000
. 0.2362 6.0000 61/64  0. 9531 24.2094 3 1/2 3.5000 88.9000
 1/4 0.2500 6.3500 . 0,9646 24,5000 . 3,5039 89,0000
. 0,2559 6,5000 31/32  0,9688 24,6063 . 17/64 0,9843 25,0000 . 3,5827 91,0000
. 0,2756 7,0000 63/64  0,9844 25,0031 . 3,6220 92,0000
9/32  0,2813 7,1438 1 1,0000 25,4000 . 3,6614 93,0000
. 0,2953 7,5000 . 1,0039 25,5000 . 19/64 1,0236 26,0000 . 3,7402 95,0000
  5/16 0,3125 7,9375 . 1,0433 26,5000 . 3,7795 96,0000
. 0,3150 8,0000 . 1,0630 27,0000 . . 1,0827 27,5000 . 3,8583 98,0000
. 0,3346 8,5000 . 1,1024 28,0000 . . 1,1220 28,5000 . 3,9370 100,0000
. 0,3543 9,0000 . 1.1417 29.0000 4 4.0000 101.6000
23/64 0,3594 9.1281. 1,1614 29,5000 . 4.3307 110.0000
. 0,3740 9,5000 . 1.1811 30.0000 4 1/2 4.5000 114.3000
01/80011 9,5250 . 1,2205 31,0000 . 4.7244 120.0000
25/64  0.3906 9.9219 1 1/4 1.2500 31.7500 5 5.0000 127.0000
. 0,3937 10,0000 . 1,2598 32,0000 . 5.1181 130.0000
32/13  0,4063 10,3188 . 1,2992 33,0000 . 5,5118 140,0000
. 0,4134 10,5000 . 1,3386 34,0000 . . 1,3780 35,0000 6 6.0000 152.4000
. 0,4331 11,0000 . 1,4173 36,0000 . . 1,4567 37,0000 . 6,6929 170,0000
. 0,4528 11,5000 . 1,4961 38,0000 . 7,0866 180,0000
29/64 0,4531 11,5094 1/2 1,5000 38,1000. . 1,5354 39,0000 . 7,8740 200,0000
. 0,4724 12,0000 . 1.5748 40.0000 8 8.0000 203.2000
31/64 0,4844 12.3031. 1,6142 41,0000 . 9,8425 250,0000
. 0,4921 12,5000 . 1,6535 42,0000 10 10,0000 254,0000
 1/2 0,5000 12,700011 . 0,5118 13,0000 . 1.7323 44. 0000 30 30.0000 762.0000
33/64 0,5156 13.0969 1 3/4 1,7500 44.4500 40 40.0000 1016.0000
17/32 0,5313 13.493820202020202020202020202020202020202020202020202. . 0,5315 13,5000 . 1.8110 46.0000 80 80.0000 2032.0000
35/64  0,5469 13,8906 . 1.8504 47.0000 100 100.0000 2540.0000

Conversion of Gauge to Inch and MM

120 1.6250020 12.8560020 0.7110020 0.014800050020 1.0440011
Size Wall Thickness Wall Thickness Weight / Approximate Weight of Steel Sheets
ISWG дюйм мм кг/кв.м.
7/0 0. 500 12.700 100.440
6/0 0.464 11.786 93.211
5/0 0.432 10.973 86.782
4/0 0.400 10.160 80.352
3/0 0.372 9.449 74.729
2/0 0.348 8.839 69.935
1/0 0.324 8.230 65.116
1 0.300 7.620 60.261
2 0.276 7.010 55.442
3 0,254 6.400 50.623
4 0,232 5.892 46.604
5 46.604
5 46.604
5 46.604
5 46. 6040020 0.212 5.384 42.586
6 0.192 4.876 38.568
7 0.176 4.470 35.355
8 0.160 4.064 32.137
0,144 3,657 28,925
10 0,128 3,251 25,712
3,251 25,712
3,251 25,712
25,712
3,251 25,712
.0005 11 0.116 2.946 23.300
12 0.104 2.641 20.888
13 0.092 2.336 18.481
14 0.080 2.032 16. 069
15 0,072 1,828 14,462
16 0,064 1.625 0,064 1.625 0,064 1.625 0,064 0,064 1,625 0,064 1,625
17 0.056 1.422 11.250
18 0.048 1.219 9.638
19 0.040 1.016 8.032
20 0,036 0,914 7,231
21 0,032 0,812 6,426
22 0,028
22 0,028
22 0,028
22 0,028 5.625
23 0. 024 0.609 4.819
24 0.022 0.558 4.419
25 0.020 0.508 4.013
26 0,018 0,457 3,613
27 0,0164 0,418 3,291
28 3,291
28 0.375 2.972
29 0.0136 0.345 2.729
30 0.0124 0.314 2.490
31 0.0116 0.295 2.329
32 0,0108 0,274 2,168
33 0,0100 0,254 2,008
0,254 2,008
34 0.0092 0. 234 1.847
35 0.0084 0.213 1.687
36 0.0076 0.193 1.526
37 0.0068 0,173 1,365
38 0,0060 0,152 1,204
39 0,0052 0,132 0,0052 0,132
40 0.0048 0.122 0.963
41 0.0044 0.112 0.883
42 0.0040 0.102 0.802
43 0,0036 0,091 0,772
44 0,0032 0,081 0,642
45 0,0028
40011 0,0028
40011 0,0028 0. 071 0.562
46 0.0024 0.061 0.482
47 0.0020 0.051 0.401
48 0.0016 0.040 0.321
49 0,0012 0,031 0,241
50 0,0010 0,025 0,201

Related References:
Pipe Schedule
Gauge Size
Nominal Pipe Size
Stainless Steel Pipe Dimensions
Sheet Metal Gauge
Stainless Steel Pipe Size
ANSI Standard Pipe Chart
Дюйм в мм Таблица
B.W.G. – Birmingham Wire Gauge
A.S.WG. Калибр проволоки американского стандарта
Допуски калибра нержавеющей стали
Таблица преобразования температуры, длины, массы, давления
NPS-номинальный размер трубы и DN – номинальный диаметр
Допуски ISO для крепежных изделий Таблица допусков ISO | Таблица веса толщины нержавеющей стали
Таблица веса толщины оцинкованной конструкционной стали
Таблица веса толщины холоднокатаной стали
Таблица веса толщины горячекатаного проката

Как измерить размеры труб и фитингов

24. 02.22 — Zoro Staff

Определение размеров труб, необходимых для вашего проекта, может привести к путанице. Многие люди считают, что размер трубы – это ее внешний диаметр, но на самом деле под «размером трубы» понимается так называемый «номинальный диаметр».

Фитинги могут быть такими же запутанными. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Полудюймовое пластиковое колено, например, имеет внешний диаметр около 1-1/4 дюйма.

Используйте это руководство, чтобы найти размеры труб и фитингов, которые вам нужны для вашего следующего проекта.

Преобразование фактического диаметра в номинальный диаметр

Самый простой способ определить номинальный размер трубы, который вам нужен, — это выполнить следующие шаги и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы

1. Измерьте внешний диаметр (НД) вашей трубы или фитинга:

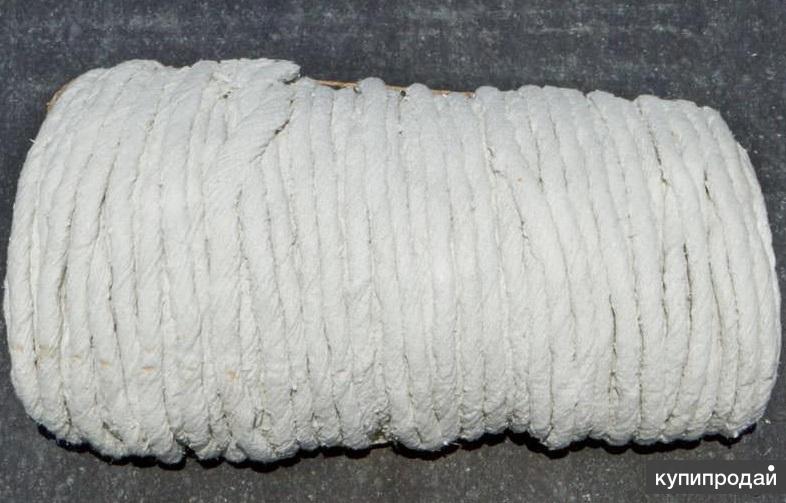

  • Оберните шнур вокруг трубы
  • Отметьте точку, где струна соприкасается
  • Используйте линейку или измерительную ленту, чтобы найти длину между кончиком веревки и сделанной вами отметкой (окружность)
  • Разделить длину окружности на 3,14159

2. Используйте таблицу на этой странице, чтобы определить номинальный диаметр (размер трубы).

Для внутренней резьбы

1. Измерьте внутренний диаметр (ID) вашей трубы или фитинга (используйте линейку или рулетку).

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(все измерения в дюймах)

Наружный или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типовая резьба на дюйм
5/16 0,313 1/16 27
13/32 0,405 1/8 27
35/64

0,540

 1/4 18
43/64 0,675 3/8 18
27/32 0,840 1/2 14
1-3/64 1. 050 3/4 14
1-5/16 1,315 1 11-1/2

1-21/32

 1,660 1-1/4 11-1/2
1-29/32 1.900 1-1/2 11-1/2
2-3/8 2,375 2 11-1/2
2-7/8 2,875 2-1/2 8
3-1/2 3.500 3 8
4 4.000 3-1/2 8
4-1/2 4.500 4 8

Трубы и трубки

Трубы и трубки измеряются по-разному. Трубки измеряются и именуются на основе фактического внешнего диаметра трубы.

PEX, или сшитые полиэтиленовые трубки, — это еще одна быстро набирающая популярность технология, измеряемая и именуемая по внутреннему диаметру.

Пример:

Труба и трубка

Внешний диаметр
Труба размером 1/2” 27/32”
Трубка размером 1/2 дюйма 1/2”

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является Национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

9Форма резьбы 0002 BSP расшифровывается как British Standard Pipe. Он основан на торговом размере, а не на фактическом диаметре.

Магазин труб и фитингов

Выберите сантехнику, необходимую для вашего следующего проекта.

Похожие статьи



Практические руководства

  • Как разрезать и установить изоляцию трубы
  • Как соединить и ослабить оцинкованные фитинги для труб
  • Как предотвратить замерзание труб
  • Техническое обслуживание труб и сантехники

Справочники по продуктам

  • Размеры труб из ПВХ: руководство по размерам и размерам
  • Что нужно знать об использовании и монтаже труб из ПВХ и ХПВХ
  • Пластиковые трубы для водопровода

Таблица размеров труб от DN до NPS [в мм и дюймах]

При выборе клапана вам необходимо знать, какой размер трубы необходим для трубопровода в вашем приложении. Трубы имеют размеры в соответствии с двумя обозначениями размеров: DN и NPS. Поскольку эти классификации основаны на двух разных системах измерения, таблица преобразования DN в NPS является обязательной для проектирования трубопроводной системы.



Что означают DN и NPS?

DN означает номинальный диаметр , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS, или номинальный размер трубы , является просто неметрическим эквивалентом, в котором диаметр измеряется в дюймах (дюймах). В печати обозначения размеров труб не сопровождаются аббревиатурой единицы измерения. Например, диаметр трубы может отображаться как DN 20 или NPS ¾.

9Размеры DN 0002 соответствуют метрическим стандартам Международной организации по стандартизации (ISO) для всех трубопроводов водопровода, природного газа, мазута и других различных трубопроводов. NPS используется для измерения труб, клапанов, фитингов и других компонентов трубопроводных систем и соответствует стандартам Американского общества инженеров-механиков (ASME). Аббревиатуру «NPS» часто путают с аббревиатурой National Pipe Straight , которая относится к стандарту, регулирующему структуру и форму трубной резьбы.

Как измеряются размеры труб?

При измерении с помощью точной линейки точный диаметр трубы может не соответствовать какой-либо классификации размера DN или NPS. Это связано с тем, что трубы названы и классифицированы на основе их «номинального» или «торгового» наименования для упрощения; например, труба с классом NPS 3 может фактически иметь внутренний диаметр 3 ⅝ дюйма.

Если на трубе нет маркировки или вы не уверены в ее размере, это можно определить с помощью некоторых простых инструментов.

Для измерения фитинга с наружной резьбой вам понадобится веревка, линейка и калькулятор.

      1. Оберните шнур вокруг трубы и отметьте точку контакта.
      2. Используя линейку, выпрямите струну и измерьте расстояние от конца струны до точки контакта.
      3. Разделите это значение на 3,1459 ().
      4. Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.

Определить размер фитинга с внутренней резьбой гораздо проще, для этого потребуются только линейка и калькулятор.

      1. Измерьте внутренний диаметр трубы поперек отверстия.
      2. Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.

Как только вы узнаете размерную классификацию ваших труб, вы поймете, какие размеры клапанов вам могут понадобиться. Размеры клапанов напрямую зависят от диаметра трубы, в которой они размещены. Однако существует две классификации клапанов по размерам.

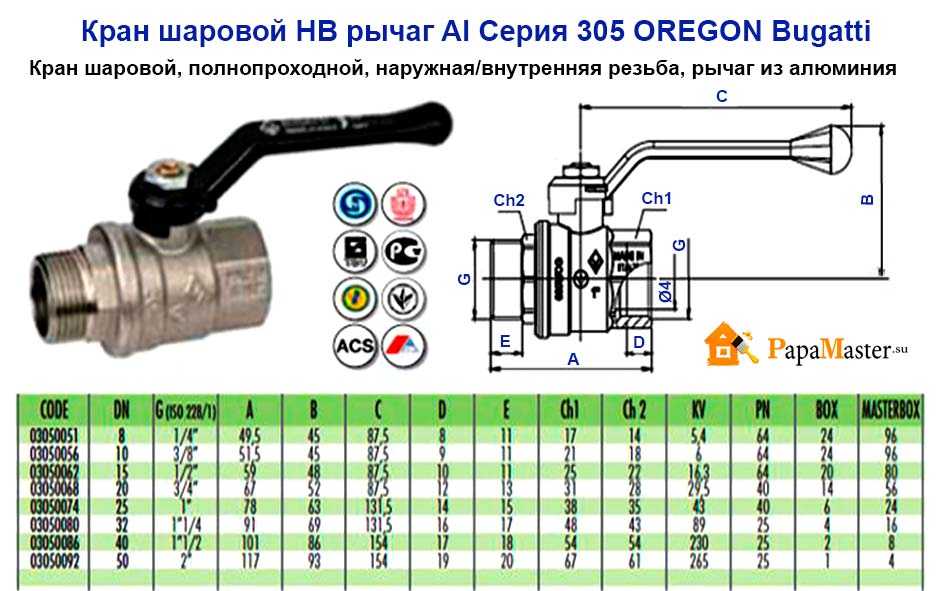

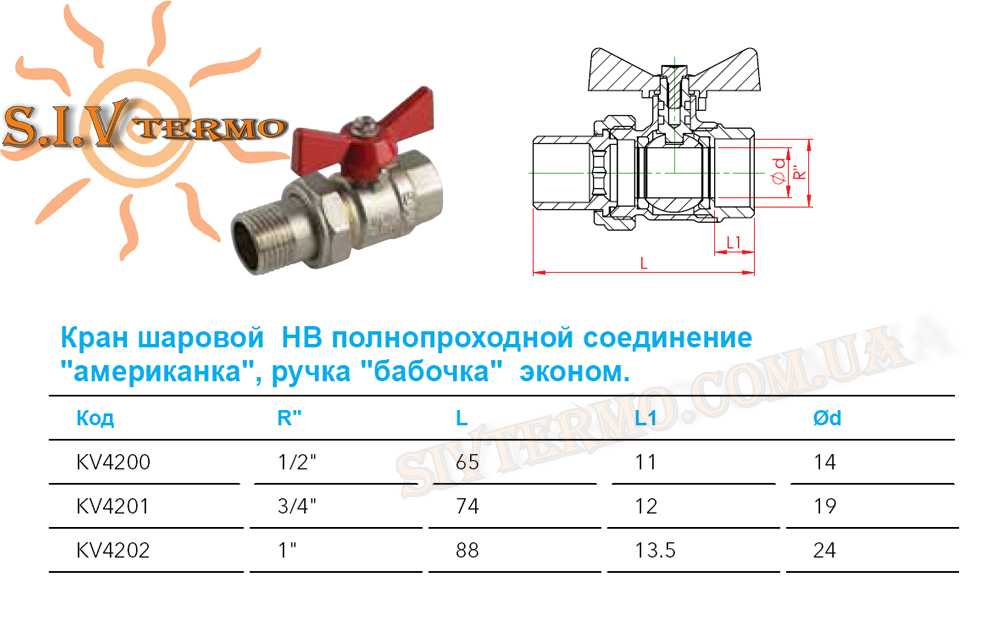

Полнопроходные (или полнопроходные) клапаны имеют порт или отверстие, диаметр которого соответствует диаметру трубы, в которой он находится. Например, полнопроходной шаровой кран на 1 ¼ дюйма предназначен для трубы NPS 1 ¼.

Клапаны со стандартным отверстием (или со стандартным проходом) предназначены для установки на трубы следующего наименьшего размера. Это означает, что шаровой кран со стандартным отверстием ½” предназначен для установки в трубу NPS ¾.

Как правильно выбрать клапан

Полнопроходные клапаны имеют низкое сопротивление потоку и поэтому могут действовать как еще один участок трубы, когда полностью открыты. В полностью открытом состоянии полнопроходной клапан практически не вызывает падения давления, что представляет собой разницу в давлении среды по обе стороны от клапана. Полнопроходные клапаны необходимы для приложений, в которых скорость потока и перепад давления являются критическими факторами, и они особенно предпочтительны для более вязких сред. Они являются лучшим выбором для изоляции сред в системе трубопроводов, и большинство из них обеспечивают двухсторонний поток.

Поскольку стандартные портовые клапаны имеют отверстия, которые немного уже, чем трубы, в которых они находятся, они обеспечивают немного большее сопротивление среде, протекающей через клапан. В полностью открытом положении стандартные портовые клапаны вызывают падение давления. Клапаны со стандартным проходом являются стандартным выбором для большинства применений и легкотекучих сред, особенно в условиях ограниченного пространства, и являются более экономичными, чем полнопроходные клапаны.

Несмотря на то, что клапаны со стандартным портом ограничивают поток, размеры портов клапана обычно не являются основной причиной узких мест в системе трубопроводов; скорее, скорость потока обычно определяется длиной трубы и количеством изгибов в системе трубопроводов.



Таблица размеров труб

Загрузите или распечатайте эту таблицу для быстрого доступа к преобразованиям DN и NPS.

Преобразование номинального размера трубы (NPS)
Ду

(мм)

NPS

(дюймы)

10 ⅜
15 ½
20 ¾
25 1
32 1 ¼
40 1 ½
50 2
– 2 ½
65 –
80 3
– 3 ½
100 4
125 –
– 5
150 6
200 8
250 10
300 12
350 14
400 16
450 18
500 20
600 24
700 28
800 32
900 36
1000 40
1200 48

Загрузить таблицу здесь

Если у вас есть какие-либо вопросы о размерах труб или вам нужна помощь в выборе правильного размера шарового клапана для вашего применения, команда Gemini Valve будет рада помочь. Отправьте нам сообщение сегодня, и мы скоро свяжемся с вами.

Джордж Паккард

Вице-президент по маркетингу

Джордж Паккард, вице-президент по маркетингу компании Gemini Valve, более 10 лет занимается техническими продажами и маркетингом в отрасли арматуростроения. Разнообразный опыт Джорджа включает в себя общение с клиентами для устранения неполадок в критических приложениях и работу с ведущими инженерами отрасли для продвижения последних инноваций в конструкции автоматизированных шаровых кранов.

Таблица размеров труб от DN до NPS [в мм и дюймах] Ресурс

Эта таблица поможет вам преобразовать ваши измерения в правильный размер трубы.

Загрузить

Полное руководство по размерам и спецификации труб – бесплатная карманная таблица

Номер спецификации труб – это стандартный метод определения толщины труб, используемых на технологических установках.

Стандартизация кованой стали Список труб и размеры труб начались с эпохи массового производства. В то время трубы были доступны только в трех размерах: стандартный вес (STD), сверхпрочный (XS) и двойной сверхпрочный (XXS) на основе системы размеров железных труб (IPS).

В связи с модернизацией различных отраслей промышленности и использованием труб в различных условиях давления и температуры трех размеров недостаточно для удовлетворения требований. Это приведет к понятию номера графика, который сочетает в себе толщину стенки и диаметр трубы.

В текущей практике размер трубы определяется двумя наборами чисел

  1. Отверстие трубы/номинальный диаметр
  2. Спецификация трубы представляет собой не что иное, как толщину стенки трубы.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда вы говорите 6-дюймовая труба, 6-дюймовый номинальный размер этой трубы. Однако для размеров труб наружный диаметр NPS 14 и выше такой же, как и NPS. Чтобы понять эту концепцию, вы должны изучить способ производства труб.

Производство труб от NPS ⅛ (DN 6) до NPS 12 (DN 300) основано на фиксированном наружном диаметре (НД). Таким образом, при любом увеличении толщины стенки внутренний диаметр трубы (ID) уменьшается. Таким образом, NPS будет где-то посередине между наружным и внутренним диаметром трубы.

Изготовление труб с номинальным диаметром 14 (DN350) и выше соответствует номинальному размеру трубы. В приведенном ниже примере у вас есть больше ясности в концепции.

OD in
Inch		 OD in
mm		 Thickness in
Inch		 Thickness in
mm		 ID in
Inch		 ID in
mm
For NPS 2 Schedule 40 труба
2,375 60.3 0.154 3.91 2.067 52.5
For NPS 14 Schedule 40 pipe
14 350 0. 438 11.13 13.124 333.3

Из приведенной выше таблицы видно, что для NPS 2 идентификатор трубы близок к NPS трубы, а для NPS 14 внешний диаметр трубы совпадает с NPS.

4″ sch 80, таблица

Вы можете легко преобразовать размер в дюймах в мм, умножив его на 25,4 и округлив следующим образом;

  1. Наружный диаметр свыше 16 дюймов округляется до 1 мм
  2. Наружный диаметр 16 дюймов и менее округляется до 0,1 мм
  3. Толщина стенки трубы округляется до 0,01 мм

Что такое NB трубы (номинальный диаметр)?

NPS часто называют NB (номинальный диаметр). Таким образом, нет никакой разницы между NB и NPS. NB также является американским способом обозначения размеров труб. Я также видел, что когда размеры труб указаны в мм (DN), люди ссылаются на размеры труб в NB. Поэтому, когда кто-то говорит 25nb pipe или 50nb pipe, в основном они говорят о DN.

Что такое DN (номинальный диаметр) размера трубы?

DN или номинальный диаметр — это международное обозначение (SI или матричное обозначение) и европейский эквивалент NPS для обозначения размеров труб. Здесь вы должны отметить, что DN показывает размеры труб иначе, чем NPS.

2-дюймовая труба просто упоминается как DN 50. Вы можете получить любой NPS в DN, умножив это значение на 25. См. приведенную ниже таблицу для облегчения понимания. При использовании DN никаких изменений в других измерениях нет.

111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111РЕСКИ
Nominal Pipe Size Diameter Nominal Nominal Pipe Size Diameter Nominal
NPS (inches) DN (mm) NPS (inches) DN (mm)
1 /8 6 20 500
1/4 8 22 550
3/8 10 24 600
1/2 15 26 650
3/4 20 28 700
1 25 30 750
1 ¼ 32 32 800
1 ½ 40 36 900
2 50 40 1000
2 ½ 65 42 1050
3 80 44 1100
3 ½ 90 48 1200
4 100 52 1300
5 125 56 1400
6 150 60 1500
8 200 64 160011111 64 16001111111111120008
10 250 68 1700
12 300 1800
14 80 2000
18 450 На основе ASME B36. 10

Из этой таблицы вы можете увидеть, что изначально размер трубы увеличивается на ¼, чем ½, а затем на 1 ». От 6 до 42 дюймов увеличивается на 2 дюйма, а затем на 4 дюйма.

Что такое график трубопроводов?

В спецификации труб указана толщина стенки трубы. Для упрощения заказа трубы комитет ASME разработал номер спецификации, который основан на модифицированной формуле толщины стенки Барлоу.

Определение номера спецификации: Номер спецификации указывает приблизительное значение выражения 1000 x P/S, где P — рабочее давление, а S — допустимое напряжение, выраженное в фунтах на квадратный дюйм.

Вы можете увидеть формулу расчета графика труб ниже;

Номер графика = P/S

  • P рабочее давление в (psi)
  • S допустимое напряжение в (psi)

Итак, что означает график 0, ?

Спецификация 40 — это не что иное, как обозначение толщины трубы. Простыми словами можно сказать, что для данного материала трубы сортамента 40 могут выдержать определенное давление.

Теперь, можете ли вы сказать мне, что толще, график 40 или 80 труб?

Труба сортамента 80 толще трубы сортамента 40. Посмотрите на приведенную выше формулу номера расписания; допустимое напряжение для материала при данной температуре является фиксированным. То есть с увеличением рабочего давления будет увеличиваться номер графика, который является показателем толщины стенки трубы.

Тест по компонентам трубопроводов – Проверьте себя, пройдите этот тест

Спецификация труб из нержавеющей стали

Стоимость труб из нержавеющей стали намного выше, чем труб из углеродистой стали. Благодаря свойствам коррозионной стойкости нержавеющей стали, усовершенствованию высоколегированной нержавеющей стали и сварке плавлением трубы меньшей толщины могут работать удовлетворительно, не опасаясь преждевременного выхода из строя.

Для снижения стоимости материалов ASME ввела различные номера в спецификации для труб и фитингов из нержавеющей стали. В соответствии с ASME B36.19 Приложение №. с суффиксом «S» вводится для трубы из нержавеющей стали. Пример- 10S

Стандартный перечень труб согласно ASME B36.10 и B36.19

См. приведенную ниже таблицу, в которой приведены доступные номера спецификаций для труб из углеродистой и нержавеющей стали на основе ASME B36.10 и B36.19.

Для труб из углеродистой стали и кованого железа согласно ASME B36.10 5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS
Для труб из нержавеющей стали согласно ASME B36.191 5S, , 40S, 80S

Обратите внимание на следующее;

  • STD (стандарт) и Schedule 40 имеют одинаковую толщину до NPS 10 (DN 250)
  • Более NPS 10 STD имеет толщину стенки 3/8 дюйма (9,53 мм) Schedule 80 для размеров до NPS 8 (DN 200)
  • выше NPS 8 XS имеет толщину стенки ½ дюйма (12,5 мм)

Диаграмма размеров труб в дюйме

111111111110.0020 1.875 90050020 0.3120020 0.500900
. OD 5 5s 10 10s 20 30 40 40s Std 60 80 80s XS 100 120 140 160 XXS Size in Inch
1/8 0.405 0.049 0.049 0.068 0.068 0.068 0.095 0.095 0.095 1/8
1/4 0.54 0.065 0.065 0.088 0.088 0.088 0.119 0.119 0.119 1/4
3/8 0.675 0.065 0.065 0.073 0. 091 0.091 0.091 0.126 0.126 0.126 3/8
1/2 0.84 0.065 0.065 0.083 0.083 0.095 0.109 0.109 0.109 0.147 0.147 0.147 0.188 0.294 1/2
3/4 1.05 0.065 0.065 0.083 0.083 0.095 0.113 0.113 0.113 0.154 0.154 0.154 0.219 0.308 3/4
1 1.315 0.065 0.065 0.109 0.109 0.114 0.133 0.133 0. 133 0.179 0.179 0.179 0.25 0.358 1
1 1/4 1.66 0.065 0.065 0.109 0.109 0.117 0.14 0.14 0.14 0.191 0.191 0.191 0.25 0.382 1 1/4
1 1/2 1.9 0.065 0.065 0.109 0.109 0.125 0.145 0.145 0.145 0.2 0.2 0.2 0.281 0.4 1 1/2
2 2.375 0.065 0.065 0.109 0.109 0.125 0.154 0.154 0.154 0. 218 0.218 0.218 0.344 0.436 2
2 1/2 2.875 0.083 0.083 0.12 0.12 0.188 0.203 0.203 0.203 0.276 0.276 0.276 0.375 0.552 2 1/2
3 3.5 0.083 0.083 0.12 0.12 0.188 0.216 0.216 0.216 0.3 0.3 0.3 0.438 0.6 3
3 1/2 4 0.083 0.083 0.12 0.12 0.188 0.226 0.226 0.226 0.318 0.318 0. 318 0.636 3 1/2
4 4.5 0.083 0.083 0.12 0.12 0.188 0.237 0.237 0.237 0.337 0.337 0.337 0.438 0,531 0,674 4
5 5,563 0,109 0,109 0,134 0,134 0,258 0,134 0,258 0,134 0,258.0011 0.258 0.258 0.375 0.375 0.375 0.5 0.625 0.75 5
6 6.625 0.109 0.109 0.134 0.134 0.28 0.28 0.28 0. 432 0.432 0.432 0.562 0.719 0.864 6
8 8.625 0.109 0.109 0.148 0.148 0.25 0.277 0.322 0.322 0.322 0.406 0.5 0.5 0.5 0.594 0.719 0.812 0.906 0.875 8
10 10.75 0.134 0.134 0.165 0.165 0.25 0.307 0.365 0.365 0.365 0.5 0.594 0.5 0.5 0.719 0.844 1 1.125 1 10
12 12.75 0.156 0.156 0.18 0.18 0.25 0. 33 0.406 0.375 0.375 0.562 0.688 0.5 0.5 0.844 1 1.125 1.312 1 12
14 14 0.156 0.156 0.25 0.188 0.312 0.375 0.438 0.375 0.375 0.594 0.75 0.5 0.5 0.938 1.094 1.25 1.406 14
16 16 0.165 0.165 0.25 0.188 0.312 0.375 0.5 0.375 0.375 0.656 0,844 0,5 0,5 1,031 1,219 1,438 1,594 16
18 18020 0. 165 0.165 0.25 0.188 0.312 0.438 0.562 0.375 0.375 0.75 0.938 0.5 0.5 1.156 1.375 1.562 1.781 18
20 20 0.188 0.188 0.25 0.218 0.375 0.5 0.594 0.375 0.375 0.812 1.031 0.5 0.5 1.281 1.5 1.75 1.969 20
22 22 0.188 0.188 0,25 0,218 0,375 0,5 0,375 0,875 1,125 0,5 1,375 0,5 2.125 22
24 24 0. 218 0.218 0.25 0.25 0.375 0.562 0.688 0.375 0.375 0.969 1.219 0,5 0,5 1,531 1,812 2,062 2,344 24
26 26 9009
26 26 9009
26 260 0.312 0.5 0.375 0.5
28 28 0.312 0.5 0.625 0.375 0,5
30 30 0,25 0,25 0,312 0,25 0,312 0.5 0. 625 0.375 0.5
32 32 0.312 0.5 0.625 0.688 0,375 0,5
34 34 0,312 0,312 0,312 0.625 0.688 0.375 0.5
36 36 0.312 0.5 0.625 0.75 0.375 0.5
38 38 0. 375 0.5
40 40 0.375 0.5
42 42 0,375 0,5
44 44 0.375 0.5
46 46 0.375 0.5
48 48 900
0. 375 0.5
Size in Inch OD 5 5s 10 10s 20 30 40 40s STD 60 80 80S XS 100 120 140 160 XXS Размер в дюйме
44444.10202020201111111111108
ASME B36.10.10.10.10.10-20.1011111111111108
. Труба
ASME B36.19M-2004: Труба из нержавеющей стали (для 5S, 10S, 40S и 80S)
Не путайте номинальный диаметр 3 1/2 дюйма с наружным диаметром 3,5 дюйма и номинальный диаметр 4 дюйма с наружным диаметром 4000 мм. ″ OD

Диаграмма размеров труб NPS в MM

0020 3.20020 6.3500110011.271
. 5с 10 10s 20 30 40 40s Std 60 80 80s XS 100 120 140 160 XXS DN in mm
6 10. 3 1.24 1.24 1.73 1.73 1.73 2.41 2.41 2.41
8 13.7 1.65 1.65 2.24 2.24 2.24 3.02 3.02 3.02
10 17.1 1,65 1,65 1,85 2,31 2,31 2,31 3,2 3.2
15 21.3 1.65 1.65 2.11 2.11 2.41 2.77 2.77 2.77 3.73 3.73 3.73 4. 78 7.47
20 26.7 1.65 1.65 2.11 2.11 2.41 2.87 2.87 2.87 3.91 3.91 3.91 5.56 7.82
25 33.4 1.65 1.65 2,77 2,77 2,9 3,38 3,38 3,38 4,55 4,55 4,5590 4,55909 9.09
32 42.2 1.65 1.65 2.77 2.77 2.97 3.56 3.56 3.56 4.85 4.85 4.85 6.35 9.7
40 48. 3 1.65 1.65 2.77 2.77 3.18 3.68 3.68 3.68 5.08 5.08 5.08 7.14 10.16
50 60.3 1.65 1.65 2.77 2.77 3.18 3.91 3.91 3.91 5.54 5.54 5.54 8.74 11.07
65 73 2.11 2.11 3.05 3.05 4.78 5.16 5.16 5.16 7.01 7.01 7.01 9.53 14.02
80 88,9 2,11 2,11 3,05 3,05 4,78 5,49 5,490 4,78 5,49 5,490 5. 49 7.62 7.62 7.62 11.13 15.24
90 101.6 2.11 2.11 3.05 3.05 4.78 5.74 5.74 5.74 8.08 8.08 8.08 16.15
100 114,3
100 114,3 2.11 2.11 3.05 3.05 4.78 6.02 6.02 6.02 8.56 8.56 8.56 11.13 13.49 17.12
125 141,3 2,77 2,77 3,4 3,4 6,55 6,55 6,55 9003 6,55 9003 6,55 9003 6,55
6,55. 0011 9.53 9.53 12.7 15.88 19.05
150 168.3 2.77 2.77 3.4 3.4 7.11 7.11 7.11 10.97 10.97 10.97 14.27 18.26 21,95
200 219.1 2,77
2001111120 219.1 2,77
2001111120 219.1 2,77
2.77 3.76 3.76 6.35 7.04 8.18 8.18 8.18 10.31 12.7 12.7 12.7 15.09 18.26 20.62 23.01 22.23
250 273 3,4 3,4 4,19 4,19 6,35 7,8 9. 27 7,8 9.27 7,8 9.27 7,8 9.27 7,8 9.27 9.27 12.7 15.09 12.7 12.7 18.26 21.44 25.4 28.58 25.4
300 323.8 3.96 3.96 4.57 4.57 6.35 8.38 10.31 9.53 9.53 14.27 17,48 12,7 12.7 21,44 12,7 12.7 21,44 12,7 12,7 21,44 12,7 12,7 21,44 12,7 12,7 21,440011 25.4 28.58 33.32 25.4
350 355.6 3.96 3.96 6.35 4. 78 7.92 9.53 11.13 9.53 9.53 15.09 19.05 12.7 12.7 23.83 27.79 31.75 35.71
400 406.4 4.19 4.19 6.35 4.78 7.92 9.53 12.7 9.53 9.53 16.66 21.44 12.7 12.7 26.19 30.96 36.53 40,49
450 457 4.19 4.19 6,35 4,78 7,92 11.13 14.27 7,92 11,13 14.27 7,92 11,13 14.27 7,92 11.13 14.27 7,92 11.13 14.27 7, 9.53 9.53 19.05 23. 83 12.7 12.7 29.36 34.93 39.67 45.24
500 508 4.78 4.78 6.35 5.54 9.53 12.7 15.09 9.53 9.53 20.62 26.19 12.7 12.7 32.54 38.1 44.45 50.01
550 559 4.78 4.78 6.35 5.54 9.53 12.7 9.53 22.23 28.58 12.7 34.93 41.28 47.63 53.98
600 610 5.54 5.54 6.35 6.35 9.53 14.27 17.48 9.53 9.53 24. 61 30.96 12.7 12.7 38.89 46.02 52.37 59.54
650 660 7,92 12,7 9,53 12,7 12,7 12,7 12,7 12,70090
700 711 7.92 12.7 15.88 9.53 12.7
750 762 6.35 6.35 7,92 7,92 12,7 15,88 9,53 12,7 12,7 12,7 12,70
800 813 7. 92 12.7 15.88 17.48 9.53 12.7
850 864 7,92 12,7 15,88 17,48 9,53 12,7 12,7 12,70090
900 914 7.92 12.7 15.88 19.05 9.53 12.7
950 965 9.53 12.7
1000 1016 9. 53 12.7
1050 1067 9.53 12.7
1100 1118 9.53 9.530 12.7
1150 1168 9.53 12.7
1200 1219 9.53 12,7
DN В ММ
DN В ММ
DN.0011 OD 5 5s 10 10s 20 30 40 40s Std 60 80 80s XS 100 120 140 160 XXS DN в MM
ASME B36. 10M-2015: Сварная и бесшовная труба из котена
ASME B36.19M-2004: Станша (для 5S, 10S, 40S, 40S, 40S, 40S, 40S, 40S, 40S, 40S B36.19M-2004: Stainsalless (для 5S, 10S, 10S, 10S, 40S B36.19M-2004: Stainless (для 5S, 10S, 10S, 10S, 40S B36.19M-2004. и 80С)

Nominal Pipe Size OD

111111111111111111111111111111111111111111111111111111111111111111111111111111111111ЕРН111111111111111111111111111111111111111111111111111111ЕРС0020 32. 0011. (ID) с помощью внешнего диаметра (OD) и толщины трубы.

Идентификатор трубы = [Н.Д. трубы – (2×толщина стенки трубы)]

Допуск на размеры для труб из углеродистой и нержавеющей стали

Общие допуски на размеры указаны в ASTM A530. Тем не менее, у каждого продукта есть свои требования, и если они указаны в этой спецификации, они будут преобладать над A530.

Nominal Pipe Size
in Inch		 Nominal Pipe Size
OD in Inch		 DN in mm Nominal Pipe Size
OD in mm
1/8 10.3 6 10.3
1/4 13.7 8 13.7
3/8 17.1 10 17.1
1/2 21.3 15 21.3
3/4 26.7 20 26.7
1 33.4 25 33. 4
1.25 42.2 32 42.2
1.5 48.3 40 48.3
2 60.3 50 60.3
2,5 73 65 73
3 88,9 88,9
3,5 100 114.3
5 141.3 125 141,3
6 168,3 150 168,3 150 168,3 150 168,3 150 168,3 150 168,3 150 168,3 150. 0008
8 219.1 200 219.1
10 273.1 250 273.1
12 323.8 300 323.8
14 14 350 355.6
16 16 400 406,4
18 18 450 457
450 457
0005 20 20 500 508
22 22 550 559
24 24 600 610
26 26 650 660
28 28 711
30 30 750 762
762
762
762
800 813
34 34 850 864
36 36 900 914
38 38 950 965
40 40 1000 1016
42 42 1118
46 46 1150 1168
48
9005

0 Более 34

0 341 3 мм)

Description Size Over Under
Weight NPS 12 (DN 300) and under 10% 3.50%
Weight NPS 14 (DN 350) и выше (Примечание-1) 10% 5%
Толщина стены
Бесплатная и сварная труба 1–8 до 2 ½, вкл., Все отношения t/D (Примечание-2) 20,00%. 12,50%
от 3 до 18 вкл., т/сут до 5 % вкл. 22,50% 12,50%
3–18 вкл., T/D> 5% 15,00% 12,50%
20 и более крупные, сварки, все отношения t/d (примечание- 3) 17,50% 12,50%
20 и крупнее бесшовные, т/д до 5 % в т.ч. 22,50% 12,50%
20 и больше, бесшовные, T/D> 5% 15,00% 12,50%
Кованая и скучная труба 1/8 дюйма. мм) Нет
Литая труба 1/6 дюйма (1,6 мм) Нет
Внутренний диаметр литой трубы NIL 1⁄16 дюймов (1,6 мм)
Внешний диаметр (примечание-4)
Диаметр 1–8 до 11–2, 1–64 дюйма (0.4. мм) 0,8 мм (1/32 дюйма)
От 1 ½ до 4, вкл. От 4 до 8, включая 1/16 дюйма (1,6 мм) 1/32 дюйма (0,8 мм)
От 8 до 18, включая 3/32 дюйма (2,4 мм) 1/32 дюйма (0,8 мм)
От 18 до 26 лет, включая 1/8 дюйма (3,2 мм) 1/32 дюйма ( 0,8 мм)
От 26 до 34, включая 5/32 дюйма (4,0 мм) 1/32 дюйма (0,8 мм)
1/32 дюйма (0,8 мм)
Согласно ASTM A530/A530M-12 и ASTM A999/A999M-15

    9 ) и меньшего размера могут взвешиваться партиями; трубы размером более NPS 4 (DN 100) взвешиваются отдельно.
  • Примечание 2: t = номинальная толщина стенки. D = внешний диаметр.
  • Примечание 3: Для сварных труб площадь сварного шва не должна ограничиваться превышением допуска.
  • Примечание 4: Для тонкостенных труб овальность в любом поперечном сечении не должна превышать 1,5 % указанного наружного диаметра.

Вы мастер по компонентам трубопроводов?

Нажмите на изображение ниже, чтобы получить таблицу размеров труб для печати.

Карманная таблица в дюймах

Карманная таблица в мм

Скачать таблицы в формате PDF бесплатно

Руководство по измерению труб | Swimfix Ltd

Руководство по измерению труб | ООО «Свимфикс»

Главная → Руководство по измерению труб

Пожалуйста, используйте эти примечания, чтобы помочь вам заказать трубу и фитинги нужного размера. Мы не можем взять на себя ответственность за то, что вы заказываете неправильный размер для ваших нужд.

Наши размеры труб, показанные здесь, относятся к предлагаемым нами напорным трубам, и они могут отличаться от стандартных бытовых водопроводных труб из хозяйственного магазина. Мы предлагаем их в Метрический размер  (мм) и  Имперский размер  (дюйм).

Мы часто будем ссылаться на наружный диаметр. (внешний диаметр) и I.D (внутренний диаметр). При измерении трубы мы используем внешний диаметр трубы, который подходит к фитингу «раструб», например, колену или клапану. Некоторые фитинги показаны в виде фитингов с «втулкой», что означает, что фитинг имеет тот же размер, что и труба, и, следовательно, подходит к фитингу с раструбом.

  График 40 и График 80 ПВХ

Если вы искали ПВХ для товаров американского производства, таких как гидромассажные ванны, вы, возможно, слышали термин «расписание». Несмотря на обманчивое название, расписание не имеет ничего общего со временем. График трубы из ПВХ зависит от толщины ее стенок. Возможно, вы видели, что трубы сортамента 80 немного дороже, чем трубы сортамента 40.
Хотя внешний диаметр труб сортамента 80 и трубы сортамента 40 одинаковый, у трубы сортамента 80 более толстые стенки. Этот стандарт измерения труб возник из-за необходимости иметь универсальную систему для обозначения ПВХ. Поскольку разная толщина стенок выгодна в разных ситуациях, ASTM (Американское общество испытаний и материалов) разработало систему графиков 40 и 80 для классификации двух распространенных типов.
Основные различия между Приложением 40 (Sch 40) и Приложением 80 (Sch 80):

  • • Номинальное давление воды
  • • Размер и диаметр (толщина стенки)
  • • Цвет
  • • Применение и использование



Британские размеры  Размеры труб

  Размер трубы  Внешний диаметр
3/8 дюйма  17,1 мм
1/2 дюйма 21,4 мм
3/4 дюйма  26,5 мм
1 дюйм 33,6 мм
1 1/4 дюйма  42,2 мм
1 1/2 дюйма  48,3 мм
2 дюйма 60,3 мм
2 1/2 дюйма  75,2 мм
3 дюйма 88,9 мм
4 дюйма 114,3 мм
5 дюймов 140 мм
6 дюймов  168,3 мм



  Метрические  Размеры труб

Метрические размеры проще, чем британские. Размеры, указанные в этой системе, являются фактическими размерами трубы или фитингов. Например, труба диаметром 50 мм имеет длину 50 мм на 9 0319 внешний диаметр  . Гнездо на 50 мм будет иметь размер 50 мм на Внутреннем диаметре  . Втулочный фитинг диаметром 50 мм будет иметь размер 50 мм на внешнем диаметре   .



Резьбовые фитинги

Хотя мы предлагаем резьбовые фитинги для «метрических размеров», обычно эти фитинги будут метрическими на гладкой стороне (втулка или раструб), а резьба обычно будет британской BSP  ( B ritish S стандартный  P ип.). Резьбовой фитинг может быть Наружная резьба  (вкручивание во внутреннюю резьбу) или  Внутренняя резьба  (позволяет ввинтить в нее наружную резьбу). Пожалуйста, см.

Вот пример подгонки с мужской нитью

Вот пример фитинга с Женщиной Нить

BSP размеры нити

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Размер ветки
