Двухконтурный водонагреватель – Что такое двухконтурный котел со встроенным бойлером или встроенный бойлер ГВС? Двухконтурный котел настенный, двухконтурный котел напольный.

Содержание

Двухконтурный бойлер — устройство и принцип работы

Обеспечить бесперебойную подачу горячей воды круглый год можно в любом доме. Для этого нужно установить бойлер – электрический или газовый водонагреватель, который снабжает горячей водой местную систему водоснабжения. Находится он под давлением выше атмосферного.

Современный рынок предлагает покупателям широкий выбор устройств для нагревания воды. Поэтому выбрать какой лучше бойлер приобрести очень сложно. Наиболее частое решение принимается в сторону электрического бойлера, или накопительного водонагревателя.

Такой бойлер имеет преимущество перед другими водонагревателями благодаря своей сбалансированной конструкции в плане установки, надежности в эксплуатации, экономичности, результативности производства.

Виды устройств для непрерывного нагрева воды

Водонагреватель – специальное устройство для непрерывного нагревания воды. Для достижения определенной температуры воды используют различное топливо: жидкое, твердое, газообразное, электричество или теплоноситель от внешнего источника энергии. Все водонагреватели делятся на две категории – накопительные и проточные.

Бойлер – накопительное устройство для нагрева воды. Другими словами, это специальный резервуар для наполнения жидкости, которая постоянно поддается нагреванию. Источник тепла в таких нагревателях находится внутри (ТЭНа) или под самой емкостью (газовая горелка).

Бойлеры (нагреватели воды) косвенного нагрева подогревают воду при помощи парового или водяного теплообменника. Горячая вода в накопительных бойлерах циркулирует в замкнутом контуре, а нагревается с помощью отопительного котла.

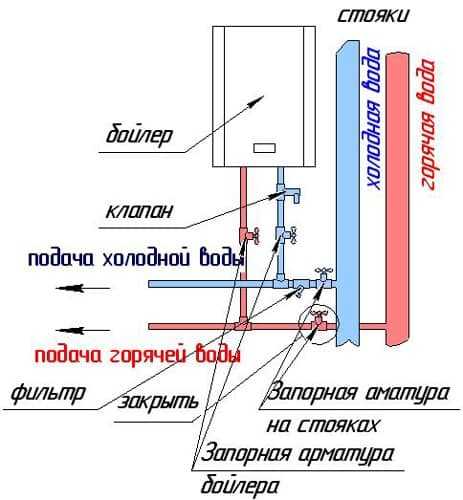

Схема накопительного бойлера

На рынке предлагают и накопительные бойлеры комбинированного типа. Когда вода нагревается с помощью ТЭН, теплообменника и другими способами. Резервуар снаружи защищен слоем теплоизоляции и защитным кожухом. На внешней стороне встроен пульт управления, который позволяет управлять температурным режимом. Установленный биметаллический термостат срабатывает, когда вода остывает до уровня ниже установленной температуры.

Бывают модели закрытого и открытого типа.

  1. Устройство закрытого типа используется системой централизованного снабжения воды разных точек, где забирается вода. Емкость для накопления воды изготавливается из металла (эмалированной стали, нержавейки, меди).
  2. Емкость открытого типа снабжает только одну точку. Работает по принципу перекрывания сетевой воды, которая находится под давлением, на входе в бойлер.

Проточные нагреватели воды значительно уменьшены в объеме и имеют внутреннюю форму трубки. Вода протекает через нагревательную емкость и нагревается. Для нагрева воды применяют ТЭН, неизолированную спираль, газовую горелку, непрямой нагрев.

Для использования газовых проточных бойлеров должна быть установлена дымовыводящая система по специальному проекту. Такие водонагреватели тоже бывают закрытого и открытого типа.

Для потребителей есть также варианты комбинированных проточно-накопительных водонагревателей.

Плюсы и минусы накопительных нагревателей

При выборе газового бойлера, покупателю гарантируется нагревание воды с большей скоростью. Если сравнить время подогрева воды около 80 литров, то электроприбору косвенного нагрева понадобится больше часа, а для газового прибора будет достаточно сорока минут.

Достаточно легко решить проблему отсутствия горячей воды в не газифицированных населенных пунктах. Установка котла или бойлера, как прибора косвенного нагрева, который питается от электросети, лучшее решение в такой ситуации.

Кроме того, такие нагреватели характеризуются рядом преимуществ:

  • установка электрического устройства косвенного нагрева не требует разрешения и сбора документов;
  • установить можно своими силами, имея необходимые знания и опыт;
  • для монтажа используют пластиковые трубы;
  • устройство косвенного нагрева работает без открытого огня – нет жестких требований к установке;
  • сила напора воды не имеет влияния на ее температурный режим, в отличие от газовых колонок;
  • за счет правильной формы и красивого дизайна решены проблемы эстетики и оптимизации пространства;
  • размеры, цветовая гамма, разнообразие моделей по техническим характеристикам позволяет удовлетворить множество запросов.

Как каждый прибор, накопительное оборудование имеет ряд недостатков, причем как электрический, так и газовый:

  • зависимость размера бойлера от количества членов семьи;
  • для большого бака длительное время нагревания;
  • регулярный уход и замена деталей;
  • установка в специально отведенных местах с легким доступом при обслуживании.

Решать, что лучше приобрести – газовый и электрический водонагреватель, нужно исходя из индивидуальных условий и требований, которые предъявляются устройству косвенного нагрева. От правильного выбора зависит комфорт всей семьи.

Два контура нагревателя воды – принцип работы

Двухконтурное устройство – это теплоизолированная емкость, в которой нагревается вода за счет змеевика. Это специальная медная трубка в спиральной форме, по которой происходит движение теплоносителя из котла. Работа такого водонагревателя рассчитана на длительное время.

Кроме змеевика, бойлер оснащается патрубками, через которые поступает и выводится вода. Обязательно делается необходимое отверстие, предназначенное для технического обслуживания.

Устройство двухконтурного бойлера

Двухконтурные аппараты изготавливаются в больших размерах. Это позволяет обеспечить запас горячей воды на всю семью и во всех комнатах – на кухне и в ванной.

Для двухконтурного устройства характерна энергоэкономичность. Нагретая вода долго сохраняет свое тепло, а при остывании нагревается в кратчайшие сроки.

Выгодное совмещение

В последнее время в частных домах устанавливают двухконтурный нагревательный бойлер, который является частью отопительного котла. Это позволяет сэкономить на приборах и на монтаже оборудования.

В двухконтурном котле нагрев воды во втором контуре происходит в проточном режиме. После открытия крана, холодная вода проходит через теплоноситель, нагревается до нужной температуры, далее поступает в краны в виде горячей воды.

Производительность бойлера, который работает как прибор косвенного нагрева, зависит от мощности конкретной модели. Уместным считается использование котла с мощностью от 20 до 24 кВт.

Для приобретения предлагают напольные и настенные газовые котлы с бойлером. Котлы со встроенным прибором косвенного нагрева по цене, конечно, дороже. Газовые котлы с водонагревателем самые дорогие, но они оправдывают себя за счет экономии средств на монтаж и контролируют расход воды.

Преимущества двух контуров

Водонагреватель, в котором нагревается вода по принципу косвенного нагрева, имеет ряд преимуществ:

  1. Высокая скорость нагрева воды благодаря медному спиралеобразному теплообменнику, горячую воду не приходится ждать долгое время.
  2. Продолжительность срока эксплуатации – минимум 10 лет. Но бойлер работает долго при условии технического обслуживания и профилактических мер.
  3. Цилиндрическая форма обеспечивает полноценное прогревание по всему объему.
  4. Наличие кожуха не позволяет повредить бойлер, не допускает утечки воды.
  5. Регулируемые опоры дают возможность установить бойлер в самых недоступных местах.

На что обратить внимание

Когда подключается бойлер с системой косвенного нагрева к отопительной системе, следует обратить внимание на такие моменты:

  • Покупая бойлер, учитывайте расход воды на каждого члена семьи – 20 литров на человека;
  • К устройству необходимо сделать заземление;
  • На выходе нагретой воды важно установить гидроаккумулятор для эффекта амортизации ударов воды и компенсации теплового расширения;
  • Возле бойлера должна быть розетка. Это нужно для бесперебойного использования горячей воды в случае отключения отопления. Тогда используются ТЭНы;
  • Производится установка кранов на подающей и обратной трубе отопительной системы. Это важно для отключения бойлера с целью обслуживания или ремонта, дает возможность не прерывать отопление дома;
  • Бойлер располагается максимально высоко, чтобы вода нагревалась быстрее. Радиаторы должны быть ниже.

Газовый или электрический прибор косвенного нагрева идеален в использовании для большой семьи, где есть точки водозабора одновременно в нескольких комнатах.

Бойлеры с системой косвенного нагрева являются незаменимым комплектующим системы отопления и горячего водоснабжения. Для экономии средств и создания большего комфорта лучше установить двухконтурное устройство.

klivent.biz

Бойлеры электрические — принцип работы, виды, видео

Содержание статьи:

Жить без горячей воды плохо. Поэтому если дом не обеспечивается централизованно горячим водоснабжением, приходится устанавливать водонагреватель. Если жилье не оборудовано отоплением от котельной, ТЭЦ или подключение к сетям аппарата для подогрева воды невозможно по различным причинам используют бойлеры электрические (хотя такое название не вполне корректно оно уже прижилось, по правилам это просто водонагреватели). Рассмотрим подробнее принципы работы бойлеров, и их разновидности.

Как работает электрический бойлер для нагрева воды?

При прохождении тока через проводник обладающий сопротивлением, согласно закону Джоуля – Ленца он нагревается (вот формула определяющая соотношение параметров значений тепловой энергии и электрического тока согласно ему — Q=R*I2, здесь Q — тепловая энергия, R – сопротивление, I – ток). Располагая проводник в воде, выделяющееся тепло передается ей.

Хотя, надо отметить, на сегодня анонсированы водонагреватели, которые работают по принципу прямой передачи энергии (через микроволновое излучение) молекулам воды, но пройдет время пока они широко распространяться.

Следует отметить, все электрические бойлеры оборудуются системами контроля над температурой, они могут быть собраны как по простейшей схеме с помощью биметаллических выключателей, или быть более сложными вплоть до применения микропроцессоров.

Также почти все нагреватели, а особенно накопительные имеют системы защиты от чрезмерного давления, чаще всего это предохранительные клапана.

Классификация

Различают две разновидности электрических бойлеров для нагрева воды:

  1. Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
  2. Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных электрических бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.

Что такое ТЭНы

Для того чтобы окончательно понять, принцип работы электрического бойлера нужно понять, как устроен ТЭН (это более правильная аббревиатура, хотя часто используется более подходящая для произношения в славянских языках ТЕН).

Расшифровка сокращения ТЭН — трубчатый электрический нагреватель. Он представляет собой трубу (металлическую, фарфоровую, стеклянную и т.п.) в которой расположен нагревательный элемент окруженный слоем термостойкого диэлектрика.

Их геометрические размеры и форма могут быть самой разнообразной — прямые, «U» — образные, согнутые в спираль. Разъемы или резьба для подключения электрического тока могут располагаться тоже по-разному либо на одном конце трубы либо на обоих. Стоит отметить, что этот прибор был изобретен и запатентован еще в середине позапрошлого века.

Принцип работы

Кроме того, что мы рассмотрели общий принцип работы электрических бойлеров, рассмотрим их отдельные разновидности. Причем оговоримся, различие это относится не столько к типу электронагревателей, классификацию которых мы уже разобрали, а больше к особенностям конструкции. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Хотя эти нагреватели от стандартных типов отличаются и не сильно, для того чтобы владеть ситуацией, с ними обязательно нужно ознакомиться.

Бойлеры электрические с сухим ТЭНом

Обычно ТЕН находится непосредственно в воде, а его соединение с корпусом отделяется герметизирующими прокладками. Однако есть разновидность называемая бойлеры электрические с сухим ТЕНом, в них нагревательные элементы находятся в полостях и изолированы от контакта с водой. Эти нагреватели более безопасны (есть двойная защита от проникновения потенциала, опасного для жизни в воду, которая все-таки является проводником) и в них могут применяться более дешевые тепловыделяющие элементы.

Еще один плюс таких аппаратов — простая замена самих греющих элементов, не требуются дополнительные прокладки можно просто снять вышедший из строя ТЭН и установить новый. Причем, нет разности какая это разновидность, такие водонагреватели гораздо проще в обслуживании.

Бойлер двухконтурный электрический

Этот аппарат предназначен для нагревания воды, как с помощью электрического тока, так и с помощью систем теплоснабжения. Главная особенность которую имеет, бойлер двухконтурный электрический — это то, что в нем кроме ТЭНов располагаются еще и теплообменники для горячего водоснабжения, работающие от отопления. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.

Преимущество данной системы еще и в том, что нагрев воды электричеством всегда более дорог, чем использование тепловых сетей.
Чаще всего эти устройства снабжаются системой автоматики, которая позволяет не только переключать нагревательные элементы, но и при необходимости. Причем это может быть как бойлер проточный электрический, так и аппарат, работающий по накопительному принципу. Даже  из-за того, что требуются для размещения двух типов водонагревателей большие размеры устройства, двухконтурные бойлеры чаще бывают накопительными.

Вкратце это все что можно рассказать о бойлерах греющих воду с помощью электроэнергии в небольшой статье. Хотя чтобы иметь исчерпывающую информацию об этой теме нужно постоянно следить за новинками, как в теплотехнике, так и в последних разработках электротехнических компаний. Но это уже тема для книги, а не статьи.

Видео: как правильно выбрать бойлер

glav-dacha.ru

Двухконтурный электрический котел для отопления частного дома

В отличие от многоквартирных жилых домов обеспечение частного коттеджа горячим водоснабжением всегда было заботой самого домовладельца. Сейчас для этой цели приобретаются и устанавливаются водонагреватели различных типов, в том числе и электрические. Последние очень популярны, так как относительно недороги, надежны и просты в подключении. Но если вы задумали принять электроэнергию как дополнительный или основной энергоноситель для обогрева своего жилища, то почему бы сразу не приобрести двухконтурный электрический котел? Это поможет вам с ходу решить вопрос с подогревом воды на хозяйственные нужды.

Устройство и принцип действия

На современном рынке отопительного оборудования предлагаются двухконтурные электрические котлы отопления трех видов:

  • с дополнительным проточным теплообменником;
  • со встроенным накопительным бойлером;
  • с возможностью подключения и совместной обвязки с выносным бойлером косвенного нагрева.

Во всех теплогенераторах с возможностью подачи воды для ГВС нагрев осуществляется с помощью трубчатых электронагревателей (ТЭНов). ТЭНы установлены внутри закрытой емкости, заполняемой теплоносителем. Нагревательные элементы должны быть постоянно погружены в воду, поэтому в верхней части емкости устанавливается автоматический воздуховыпускатель. Если воздух не будет сбрасываться, то часть трубки ТЭНа перестанет омываться теплоносителем, в результате чего его вольфрамовая спираль перегреется и перегорит за короткий промежуток времени.

Для справки: обычная водопроводная вода содержит некоторое количество воздуха, при нагревании в емкости он начинает скапливаться в ее верхней части, образуя воздушную прослойку. В промышленных котельных система отопления заполняется водой, прошедшей процедуру удаления пузырьков воздуха. Выполнять ее на бытовом уровне затруднительно по причине высокой стоимости оборудования.

Электрокотлы с проточным теплообменником

Теплообменник двухконтурного котла

В данных агрегатах подогрев воды для ГВС осуществляется от уже нагретого теплоносителя посредством дополнительного теплообменника. Здесь принцип работы следующий: в обычном режиме ТЭНы нагревают теплоноситель до необходимой температуры, он движется по основному контуру с помощью встроенного циркуляционного насоса.

Как только в доме открывается вентиль горячей воды, датчик протока фиксирует этот факт и передает импульс на блок управления. Затем поток теплоносителя переключается с главного контура на вторичный, отдавая команду электроприводу двухходового клапана, распределяющему потоки. При этом отопление дома перестает подпитываться, поскольку теплогенератор работает на ГВС.

Циркуляционные насосы для отопления

Во вторичный контур встроен теплообменник, в котором движутся два потока навстречу друг другу, обмениваясь теплом. То есть, теплоноситель интенсивно отдает теплоту для нагрева проточной воды. Как только кран закрывается, происходит обратный процесс: контроллер по сигналу датчика отдает команду электроприводу двухходового клапана и тот переключает потоки обратно, двухконтурный электрокотел снова функционирует в обычном режиме.

Теплогенератор подобного типа целесообразно использовать, когда в доме имеется 2 или 3 небольших потребителя горячей воды, например, санузел и кухня. Тогда производительности проточного теплообменника будет достаточно. Помимо этого электрические двухконтурные котлы с проточным нагревателем обладают и другими недостатками:

  1. Наличие перепадов температуры горячей воды при одновременном использовании двух потребителей.
  2. Отключение системы отопления во время работы контура ГВС начинает сказываться на микроклимате, когда происходит обогрев больших помещений, особенно в неутепленных зданиях.
  3. Нагреватель требует обслуживания (промывки), поскольку на внутренних поверхностях со временем появляется накипь, препятствующая хорошему теплообмену.

Котлы с накопительным бойлером

Схема подключения проточного и накопительного бойлера

Недостатки, связанные с проточным нагревателем, отсутствуют у двухконтурных электрических котлов со встроенной накопительной емкостью для горячей воды. В этом случае ее расход и количество потребителей зависят от вместительности этой емкости и тепловой мощности агрегата. Производители предлагают настенные и напольные версии теплогенераторов для отопления дома и ГВС, в первых установлены бойлеры небольшой вместительности (до 100 л), в напольных же агрегатах емкость бака может достигать 300 л. Это позволяет обеспечить необходимый расход горячей воды для всех хозяйственных нужд при большом количестве проживающих в доме людей.

Принцип, по которому происходит работа электрокотла с бойлером, напоминает электроустановку с теплообменником. Разница заключается в том, что переключение потоков осуществляется, когда теплоноситель в системе набрал необходимую температуру.

Двухконтурные котлы Navien

В одноконтурных агрегатах при достижении требуемой температуры теплоносителя блок управления отключает ТЭНы и включает их после того, как вода остынет до минимального нижнего порога.

В двухконтурном аппарате ТЭНы продолжают работать, только нагревают они теперь воду в накопительном баке. Получается, что система ГВС всегда готова к работе с большим расходом горячей воды. Тем не менее здесь кроются свои недостатки:

  1. Расход электроэнергии выше, так как ТЭНы постоянно подогревают воду в баке.
  2. Габаритные размеры теплогенератора больше из-за наличия бака.
  3. Электроника настроена на поддержание температуры в помещениях, а уже во вторую очередь нагревают воду в емкости. По этой причине в особо холодные дни температура воды в бойлере может понижаться, поэтому важно изначально правильно выбрать агрегат по мощности.

Присоединение бойлера косвенного нагрева

Схема подключения бойлера косвенного к электрическому котлу

Многие двухконтурные электрокотлы укомплектованы контроллерами, управляющими не только элементами самого агрегата, но и наружными устройствами. К таковым относится и выносной бойлер косвенного нагрева, вода в котором разогревается от теплоносителя, циркулирующего в системе отопления. Данный процесс может контролировать электронный блок теплогенератора, управляя электроприводом трехходового клапана, задействованного в схеме таким образом:

Здесь электрокотел работает по такому же алгоритму, как и со встроенным накопительным баком. Пока теплоноситель в системе не достигнет максимальной температуры, трехходовой клапан по команде контроллера направляет поток к радиаторам, а в остальное время переключается на змеевик бойлера. Соответственно, мощности электроустановки должно хватать на обеспечение теплом обеих систем.

Чтобы экономить электроэнергию для ГВС, некоторые контроллеры имеют функцию программирования на неделю вперед. Готовность горячей воды можно «заказать» на определенное время дня, тогда котел не будет подогревать ее круглосуточно.

Недостатками такой системы ГВС считается относительно высокая стоимость и необходимость выделять под отопительное оборудование специальное помещение.

Заключение

Двухконтурные электроотопительные установки могут успешно заменить собой отдельный электрический водонагреватель, особенно в тех случаях, когда расход горячей воды невелик. Если же расход требуется большой, то и здесь имеются варианты, освещенные выше. Поэтому покупка отдельного электрического бойлера не всегда оправдана.

cotlix.com

Двухконтурный бойлер косвенного нагрева

Двухконтурные бойлеры косвенного нагрева используются для нагрева воды, которая затем будет использоваться в системе горячего водоснабжения дома. Примечательно, но в таких бойлерах не используется газовая или электрическая энергия для нагрева воды, а используется тепло, вырабатываемое котлом, в котором установлен бойлер.

Двухконтурный бойлер косвенного нагрева представляет собой теплоизолированную емкость, в которой и нагревается вода при помощи змеевика (это такая медная трубка в виде спирали, по которой движется теплоноситель из котла). Такой бойлер вполне способен обеспечить бесперебойную подачу горячей воды в течение длительного времени.

Давайте подробнее остановимся на принципе действия двухконтурного бойлера с косвенным нагревом воды. Работа двухконтурного бойлера базируется на том, что котел нагревает воду, которая затем проходит через специальный медный змеевик, отдавая при этом тепло воде в бойлере. Вот в целом и вся суть работы бойлера.

Дополнительно бойлер оснащается патрубками, через которые поступает и выводится вода, существует и специальное отверстие, предназначенное для проведения ремонтных и профилактических работ.

Бойлеры специально создаются большого объема. Это делается для того, чтобы он смог обеспечивать водой систему в моменты пиковых нагрузок (например, когда включаются все краны с горячей водой в доме). Но не стоит волноваться о том, что для поддержания необходимой температуры воды в бойлере нужно затрачивать много энергии, ведь отлично теплоизолированный бойлер прекрасно сохраняет тепло, и для поддержания температуры требуется совершенно небольшое количество энергии.

Особенности строения котлов с бойлерами позволяют в теплое время года отключать отопление комнат, а вода в бойлере по-прежнему будет нагреваться.

Основные преимущества двухконтурных бойлеров косвенного нагрева

Существует ряд преимуществ двухконтурных бойлеров косвенного нагрева, которые позволяют именно данному виду бойлеров занимать высокие позиции по продажам.

— Высокая скорость нагрева воды. Медный теплообменник, выполненный в виде спирали, обеспечивает очень быстрый нагрев, поэтому вам не придется ждать горячей воды целый час.

— Долгий срок службы. Такие водогрейные системы служат минимум 10 лет. Но это при условии правильно эксплуатации, ведь при наличии в системе слишком жесткой воды очень быстро будет образовываться накипь, которая приведет к уменьшению срока службы бойлера.

— Бойлер выполняется в форме цилиндра, такая форма обеспечивает равномерный прогрев всей воды, находящейся внутри бойлера.

— Бойлер имеет специальный защитный кожух, который не пропускает воду и защищает бойлер от механических воздействий.

— Легкая установка. Бойлер поставляется в таком виде, чтобы его можно было максимально легко установить и начать использовать. Его можно установить даже на неровной поверхности благодаря регулируемым опорам.

Цены на двухконтурные бойлеры косвенного нагрева варьируются в зависимости от их объема. Бойлер на 100л обойдется вам примерно в 500 у.е.

Также будет интересным почитать:


Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

goshara.ru

Какой котел выбрать – одноконтурный с бойлером или двухконтурный

Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.

С выбором нет сложности, но…

С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.

С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.

Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.

Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире

Особенности работы каждого из котлов

В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.

В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).

Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.

Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.

Дополнительное оборудование для подключения бойлера

С бойлером устанавливается дополнительное оборудование:

  • Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве. Емкость – 1/10 от объема бойлера.
  • Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
  • Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.

Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.

Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.

Особенности, недостатки двухконтурного котла

Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в
отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.

Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран. Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.

При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?

Размещение двухконтурного

Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.

Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров. Но в приоритете размещения — кухня, где горячий кран открывается часто.

Когда нужен бойлер

Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.


Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.

Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.

Объем бойлера

Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.

В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров.
Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.

Вопрос цены

Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.

Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла.
(К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными)

Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.

Как нельзя подключать бойлер ГВС

Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?

Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.

Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.

Котлы со встроенным бойлером ГВС

Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т.е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.

Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно.
В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.

В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.

teplodom1.ru

Электрический бойлер для нагрева воды: как выбрать

Ранее для того чтобы искупаться, нужно было произвести целый ритуал: набрать воду, нагреть её, разбавить. Сейчас достаточно просто знать, как выбрать электрический бойлер для нагрева воды или отопления дома.

Какой выбрать

Существует множество классификаций, по которым можно отличать водонагреватели. Например, по объему. Естественно, нет одной средней меры, какой бойлер предпочтительнее покупать для семьи, а какой для одного человека, все зависит только от индивидуальных потребностей. Электрические котлы с бойлером на 100 литров более предпочтительны для нескольких человек, чем на 50. Но в то же время, если в семье проживает 6 взрослых людей, то лучше купить модель на 150–200 литров.

Фото – виды нагревателей



Также нагреватели разделяются по типу нагрева воды. Есть модели с емкостью, а есть без неё. Первые являются более популярными, они применяются в различных условиях и считаются более традиционными. Нужно отметить, что они потребляют довольно маленькое количество электроэнергии за счет того, что вода нагревается только один раз, а все дальнейшее время она просто поддерживается определенной температуры.

Электрический проточный бойлер больше подойдет, чем накопительный, если Вы не любите ограничивать себя в потреблении горячей воды, поскольку он работает постоянно. Его принцип работы заключается в том, что он должен прогреть весь поток воды который следует через нагревательный термоэлектрический элемент или ТЭН. Часто такие модели дешевле, чем накопительные, но их главный недостаток заключается в повышенном потреблении мощности. Проточный газовый водонагреватель довольно «прожорливый», для быстрого нагрева воды требуется не менее 8 кВт. В большинстве случаев, такой котел изготовлен из нержавейки и имеет небольшие размеры.

Фото – проточный котел



Также бытовые электрические бойлеры бывают с сухим теном и мокрым. В чем заключается различие:

  1. Сухой ТЭН заключен в специальную оболочку, которая защищает наревательный элемент от прямого воздействия воды. Это позволяет увеличить срок службы бойлера и повысить его надежность;
  2. Мокрый ТЭН известен тем, что он быстро нагревает воду, благодаря непосредственному контакту с жидкостью, но в то же время он достаточно недолговечен. Из-за появления накипи и прочих минеральных загрязнений, эта электрическая деталь водонагревателя часто ломается, не прослужив и года.

Также можно использовать одноконтурный или двухконтурный прибор. Их принцип работы отличается тем, что один бойлер нагревает только воду для купания, а второй электрический водогрейный прибор используется также для обогрева жилья.

  1. Одноконтурное устройство предназначено исключительно для нагрева воды. Такой водонагреватель может быть на 30, 50, 80 литров и более. Он потребляет небольшое количество электрической энергии (при наличии бака) и отличается своей доступной стоимостью;
  2. Двухконтурный электрический бойлер может использоваться не только для нагрева воды, но и для отопления дома или квартиры. Модели с рециркуляцией более практичны, нежели одноконтурные, из-за этого они немного выше ценятся. В такую систему дополнительно обустраивается водяной насос, который помогает перегонять воду по системе отопления.
Фото – двухконтурная модель



Также при выборе бойлера рекомендуем особое внимание обращать на его форму и размеры. Случается так, что правильно выбранная по параметрам мощности модель просто не помещается в котельную или ванную комнату. Сейчас для душевой стараются подбирать компактные модели, где горение производится за счет электрического проточного нагревателя. Идеальное решение – плоский бойлер с проточным нагревом типа ABS BLU R SLIM.

Фото – плоский электрический котел



Если габариты квартиры позволяют, то можно купить электрический бойлер с емкостной работой (Termolux и прочие). Такой трехфазный котел с баком является оптимальным вариантом как для дома за городом, так и для дачи или квартиры, скажем, Tesy или Platinum, у которых мощность не более 1,5 кВт.

Существует промышленный котел (например, Drazice или Tatramat на 1000 литров). Наиболее объемная модель – это OSO-Hotwater на 10 000 л. Эта колонка отличается большим объемом нагреваемой жидкости (при наличии емкости) или высокой мощностью ТЭНа, что обеспечивает быстроту поступления горячей воды. Из-за большого размера часто такой водонагреватель горизонтальный навесной или напольный.

Видео: как подобрать бойлер по параметрам

Как установить водонагреватель

После того как Вы выбрали нужную модель, нужно знать, как правильно своими руками подключить электрический бойлер. Установка устройства не представляет собой ничего сложного, все, что нужно – это пошаговая инструкция и необходимые приспособления. Вам понадобятся: подвесные крюки, шланги для врезания в трубы водоснабжения, прокладки, краны и уплотнители.

Фото – подключение электрического водонагревателя



Как производится монтаж:

  1. В ванной комнате, котельной или туалете выбирается место, где можно повесить бойлер и он никому не будет мешать. Наиболее часто для такой работы выбирается участок стены над унитазом. После нужно отмерить нужную высоту устройств и в выделенных местах поставить пометки на стене. В них сделайте отверстия и установите металлические крюки, на которые нужно повесить бойлер;
  2. У любого современного бойлера (Термекс – Thermex, Электролюкс – Electrolux, Gorenje) места установки шлангов обозначены соответствующими цветами. Для холодной водоснабжающей системы на боковом или нижнем отсеке бака имеется отверстие с синим кругом, а для горячего водоснабжения – с красным;
  3. Независимо от типа бойлера, в отверстие с холодной водой монтируется краник, при помощи которого будет контролироваться поток жидкости. Схема его установки стандартная: сначала накручивается уплотнитель на резьбу, после кран вворачивается в систему. Снизу к крану прикручивается шланг;
  4. После этого подключаем трубу к «горячему» отверстию», и выводим шланги к смесителю;
  5. Остается только проверить работу электрической части бойлера, при необходимости настроить его и включить в сеть.

Если все сделано правильно – то ремонт устройству понадобится не скоро. При этом нужно помнить, что в среднем раз в год у моделей с мокрым ТЭНом нужно менять термостат.

Обзор цен

Конечно, можно сделать самодельный электрический одноконтурный бойлер, но рейтинг популярных марок говорит, что цены на лидеров рынка не слишком высокие. Например, отлично себя зарекомендовала марка Ariston (Аристон), у неё есть модели на любой вкус, к тому же у котлов этого производителя долгий срок службы. На втором месте по популярности находятся Atlantic (Атлантик) – котлы французской компании. Они отличаются доступной стоимостью и разнообразием ассортимента. И на третьем – Baxi (Бакси), которые считаются одними из самых доступных и надежных моделей среди аналогов.

Фото – Ariston ABS SHAPE 10 UR



Сколько стоит бойлер Ariston ABS SHAPE 10 UR (Италия), в России, Казахстане, Беларуси и Украине:

ГородЦена, рубли
Минск4500
Днепропетровск4700
Алматы4600
Иркутск4500
Краснодар4500
Москва4700
СПб4700

www.asutpp.ru

Бойлер для газового котла — встроенный, косвенный и электрический

Как известно, объема проточного теплообменника для производства ГВС не всегда достаточно. При высоких затратах горячей воды устанавливают двухконтурный газовый котел с бойлером. Он может быть косвенного нагрева или встроенным.

Преимущества, недостатки и особенности двухконтурных агрегатов со встроенным бойлером

Принцип работы двухконтурного газового котла со встроенным бойлером следующий: в емкость погружены трубки теплообменника ГВС, по которым движется теплоноситель. Вода в таких бойлерах прогревается послойно: в нижней части находится холодная вода, она заходит в контур ГВС, нагревается в нем и возвращается в верхнюю часть емкости, откуда поступает потребителю при включении крана горячей воды.

Объем встроенного бойлера составляет от 20 до 100 л:

  • настенные агрегаты снабжаются емкостями объемом до 60 л;
  • напольные – от 60 до 100 л.

Рассмотрим, какими преимуществами обладают двухконтурные газовые котлы со встроенным бойлером:

  • Компактные размеры — ненужно искать место для установки отдельно стоящей емкости.
  • Проще устанавливать и подключать, чем агрегат с бойлером косвенного нагрева.
  • Обеспечивает быстрый нагрев воды.
  • Дает возможность пользоваться горячей водой даже, если водяной напор слабый.
  • Наличие сложной системы автоматики, которая повышает безопасность и уровень контроля за работой котла.

К недостаткам относят:

  • Быстро выходят из строя.
  • Производительность горячей воды ограничена объемом бойлера.

Обратите внимание! Мощность большинства моделей двухконтурных котлов со встроенным бойлером стартует от 28 кВт.

Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора.

Подключение двухконтурных газовых котлов со встроенным бойлером

Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подсоединяют с помощью шарового крана. Остальные подключают следующим образом:

  • патрубок теплообменника с подающей трубой отопления;
  • другой патрубок основного контура с обратной трубой;
  • водопровод с патрубком бойлера;
  • кран подачи теплой воды со вторым патрубком емкости.

Производители

Среди компаний, которые производят двухконтурные котлы со встроенным бойлером выделяют продукцию Beretta, Protherm и Baxi.

Агрегаты производства Beretta собраны из качественных комплектующих, но вместе с этим стоят недорого.  Beretta Boiler 28 BAI – настенный двухконтурный газовый котел со встроенным бойлером объемом 60 л и закрытой камерой сгорания, он обладает мощностью 28 кВт. Агрегат оснащен:

  • функцией ионизационного контроля пламени;
  • модуляционной горелкой;
  • режимами «Зима-Лето»;
  • трёхскоростным циркуляционным насосом с деаэратором;
  • функцией Safety Baby – она контролирует температуру воды в накопителе на уровне 43°C.

Напольный двухконтурный газовый котел со встроенным бойлером — Protherm 30 KLZ. Его накопительная емкость имеет объем 90 л. Данный агрегат оснащен:

  • накопительным баком, содержащим магниевый электрод, который защищающает ёмкость от коррозии;
  • модуляционной горелкой, которая может менять мощность пламени от 70 до 100%.

Целую линейку двухконтурных газовых котлов со встроенным бойлером как в настенном, так и в напольном исполнении предлагает производитель Baxi: Baxi SLIM 2.300i; Baxi SLIM 2.300 Fi; Baxi NUVOLA 3 COMFORT 240Fi; Baxi NUVOLA 3 280B40i; Baxi NUVOLA 3 COMFORT 280i. Они отличаются удобной панелью управления и наличием электронного розжига.

Особенности и достоинства двухконтурных газовых котлов с бойлером косвенного нагрева

При потребности в больших объемах горячей воды устанавливают двухконтурный газовый котел с бойлером косвенного нагрева. Накопительное устройство напоминает большую емкость, которая работает от электричества и выполняет те же функции, что и теплообменник ГВС. Объем такой накопительной емкости может составлять 100, 300, 500, 1000 л и более.

В базовый комплект бойлера косвенного нагрева входит:

  • бак для воды;
  • змеевик, по которому циркулирует теплоноситель;
  • гильза для подключения датчика температуры;
  • патрубок для соединения с системой водоснабжения.

Принцип работы емкости косвенного нагрева следующий: по змеевику проходит теплоноситель, который нагревает воду в емкости. Ее температуру должны контролировать термодатчики – при достижении заданного показателя они подают сигнал трехходовому клапану или насосу, в результате теплоноситель перестает циркулировать.

Достоинства двухконтурный газовый котел с бойлером косвенного нагрева имеет такие:

  • Возможность производства большого объема горячей воды.
  • Реже выходит из строя, чем агрегат со встроенным бойлером.
  • Небольшие затраты на нагрев воды.
  • Имеется возможность подключить к разным источникам тепла.

К недостаткам представленных агрегатов относится:

  • Сложность подключения.
  • Значительные первоначальные затраты.
  • Большие габариты системы.

Подключение газового агрегата и бойлера косвенного нагрева

При подключении двухконтурного газового котла и бойлера косвенного нагрева могут быть использованы разные схемы. Единым должен оставаться принцип подачи холодной воды и выпуск горячего водоснабжения: из магистрали холодная вода поступает в нижнюю часть накопительной емкости, а нагретая концентрируется вверху и выходит при открытии крана ГВС.

Обвязку бойлера косвенного нагрева можно осуществить по принципу обвязки радиаторов, отличие заключается только в необходимости остановки циркуляции воды при достижении требуемой температуры. Для этого устанавливают трехходовый клапан либо дополнительный насос, который должен быть подключен к встроенному термостату.

Применение трехходового клапана дает приоритет теплообменнику для производства ГВС перед отоплением. Такую схему рекомендуют использовать при наличии бака большой вместимости, а также в случае, если вода в вашем регионе слишком жесткая.

Трехходовый клапан подсоединяют сразу за циркуляционным насосом. К нему напрямую подключают термодатчик. После достижения водой заданной температуры клапан закрывается — теперь теплоноситель циркулирует только в системе отопления.

Обратите внимание!  При выборе схемы обвязки учитывают какой из контуров будет приоритетным: если ГВС —  его обвязка выполняется параллельно системе отопления; если главной должна быть отопительная функция, то выбирается последовательная схема подключения.

Как правильно подключить бойлер косвенного нагрева?

Чтобы система, состоящая из газового агрегата и бойлера косвенного нагрева, работала эффективно и не доставляла неудобств, следует выполнить следующие рекомендации:

  • при выборе объема накопительной емкости следует исходить из того, что на одного потребителя приходится около 20 л;
  • необходимо предусмотреть возможность заземления;
  • устанавливать бойлер необходимо возле розетки, чтобы включить его, если газовый котел вдруг выйдет из строя;
  • для удобства эксплуатации необходимо установить краны, с помощью которых можно вывести бойлер из системы;
  • чтобы вода быстрее прогревалась, следует установить емкость как-можно выше над радиаторами.

Что представляет собой электрический водонагреватель?

Для подстраховки двухконтурного газового котла иногда приобретают электрический бойлер. Он сможет заменить агрегат при поломке или восполнить недостающий объем воды. Лучшим вариантом по стоимости считается электрический водонагреватель с конденсационным котлом. Недостатком электроемкостей является длительность нагрева — она зависит от объема бака и мощности ТЭНа. Например, 30-литровый бак водонагревателя мощностью 1,2 кВт способен нагреться за 1,5 часа до 50°C, 80-литровый — за 4 часа.

Двухконтурный газовый котел и электрический бойлер можно развести для обеспечения горячей водой разных помещений. Но в этом случае емкость будет иметь минусы проточных водонагревателей — низкую производительность и температурные колебания.

Выключенный электрический бойлер, объединенный с двухконтурным агрегатом, может выполнять роль термоса — горячая вода будет накапливаться в емкости, а уже оттуда поступать потребителю.

Обратите внимание! Целесообразно использовать электрический водонагреватель постоянно в качестве бойлера косвенного нагрева, и только при необходимости — как самостоятельное устройство.

Однозначно ответить, какой бойлер лучше — встроенный или косвенный, — сложно. Это зависит от необходимого количества теплой воды и от условий эксплуатации системы. Во встроенной емкости вода нагревается обычно до 80°C, что способствует отложению осадка и засорению протоков контура ГВС. Поэтому, если в Вашем регионе слишком жесткая вода, лучше установить бойлер косвенного нагрева. В такой системе засорение будет происходить гораздо медленнее.

oteple.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
