Механизм сенокосилки КДП-4,0 | Подробно о тракторах и сельскохозяйственной технике

Полунавесная двухбрусная косилка КДП-4,0, предназначенная для скашивания естественных и сеяных трав на больших площадях, состоит из:

  1. рамы с опорным колесом и домкратами
  2. режущих переднего и заднего аппаратов
  3. механизмов привода и подъема режущих аппаратов
  4. тягового предохранителя.

К трактору косилку КДП-4,0 присоединяют кронштейном навески, прикрепляемым к продольным балкам рамы, и прицепной скобой.

Третьей опорной точкой рамы служит пневматическое колесо. Облегчают присоединение косилки к трактору два винтовых домкрата.

Режущие аппараты нормального резания однопробежные.

Ножи приводятся в действие от ВОМ трактора.

Механизм передачи состоит из:

  1. цепной передачи
  2. промежуточной и двух клиноременных передач привода валов эксцентриков.

Промежуточная передача представляет собой вал, установленный на двух сферических шариковых подшипниках. На заднем конце вала закреплена ведомая звездочка цепной передачи и ведущий шкив клиноременной передачи привода эксцентрикового вала заднего режущего аппарата.

К переднему концу вала присоединена карданная передача с коробкой ведущего шкива привода эксцентрикового вала переднего режущего аппарата.

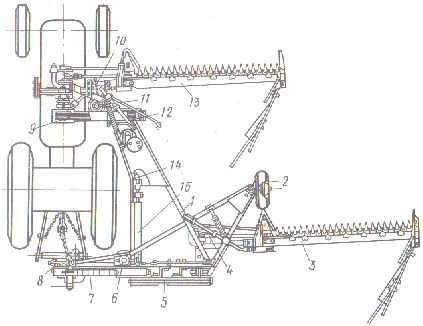

1 – рама; 2 – колесо; 3 и 13 – режущие аппараты; 4 и 12 – гидроцилиндры; 5 и 9 – клиноременные передачи; 6 и 11 – домкраты; 7 – цепная передача; 8 – предохранитель; 10 -цепь; 14 – карданная передача; 15 – промежуточная передача.

Механизмы подъема режущих аппаратов приводятся в действие двумя выносными гидроцилиндрами одностороннего действия.

Тяговый предохранитель состоит из прицепной вилки, хвостовик которой установлен в корпусе предохранителя, клинового фиксатора с двумя пружинами и регулировочного колпака.

Вилка прицепа удерживается от осевого перемещения фиксатором, который своим клиновым концом входит в соответствующий паз хвостовика вилки.

При увеличении тягового усилия фиксатор выжимается из паза, и рама косилки отходит назад. При этом палец передней подвески выходит из ушка кронштейна навески, передняя часть рамы падает плитой переднего домкрата на землю и разворачивается вокруг задней точки подвески на угол не более 30º. Угол поворота ограничивается цепью.

Характеристики

  • Ширина захвата косилки КДП-4,0 составляет 4 метра
  • масса 670 кг
  • производительность 3,4 га/ч.

Демонстрация работы косилки

tractor-server.ru

Двухбрусные косилки

Без сельскохозяйственной техники, сегодня, трудно представить привычную жизнь сельских жителей. Кому-то такая техника нужна для профессиональной деятельности, а кому-то для личных целей. В любом случае, её приобретение значительно облегчает жизнь любому. Труд фермера сам по себя тяжел, и справиться с поступающими проблемами вручную не всегда получается.

К примеру, косилка для фермера – это настоящая находка, ведь она позволяет обрабатывать достаточно большие площади. Для скашивания трав, которые выросли естественным путем или были специально посеяны, разработана двухбрусная косилка КДП – 4,0, которая имеет четырехметровую ширину захвата.

Двухбрусные косилки КДП-4,0

Полунавесная двухбрусная косилка КДП-4,0, специально создавалась для скашивания естественных и сеяных трав на больших площадях. Входящие в конструкцию, режущие аппараты, способствует повышению эффективности технологического процесса, так как их привод усовершенствован. Такая косилка дает возможность работать на достаточно больших скоростях, которые ограничиваются лишь рельефом поля, а также возможностями трактора.

Преимущества

К преимуществам этого вида косилок относят их низкую энергоемкость, а также невысокую стоимость. Для средних площадей этот вид косилки подходит, как нельзя лучше.

Недостатки

Основным недостатком косилки является ее габаритная ширина, снижающая проходимость конструкции по дорогам, а также маневренность, потому что она не вписывается в габариты трактора. Вместе с тем, чтобы монтировать или демонтировать косилочный агрегат на трактор, уходит слишком много времени, что ограничивает возможности тяговой техники работать на других участках.

Конструктивные особенности

Конструкция полунавесной двухбрусной косилки состоит из:

  • Домкратов;
  • Рамы;
  • Опорного колеса;
  • Режущего переднего аппарата;
  • Режущего заднего аппарата;
  • Механизмов приводов;
  • Тягового предохранителя;
  • Гидроцилиндров;
  • Цепи.

Трактор присоединяют к косилке с помощью кронштейна навески, которая прикрепляется к прицепной скобе, продольным балкам и пневматическому колесу. Процесс присоединения к трактору облегчается благодаря двум винтовым домкратам.

У механизма передачи имеется цепная передача, промежуточная, а также две клиноременных передачи приводов валов эксцентриков. Промежуточная передача – это вал, который установлен на двух шариковых подшипниках. К заднему концу вала прикреплена ведомая звезда цепной передачи, а также клиноременная передача привода эксцентрикового вала режущего аппарата.

Передний конец вала присоединяют к карданной передаче с коробкой ведущего шкива привода эксцентрикового вала переднего режущего аппарата.

Тяговый предохранитель представляет собой прицепную вилку, у которой хвостовик устанавливается в корпус предохранителя. Кроме того у тягового предохранителя имеется клиновой фиксатор с двумя пружинами, а также регулировочный колпак.

Вилка прицепа способна удерживаться фиксатором от осевого перемещения, клиновой конец которого входит в нужный паз хвостовика вилки. Когда увеличивается тяговое усилие, фиксатор выжимается из паза, а рама косилки уходит назад.

У косилки высокая надежность, достаточно высокий уровень производительности и хорошие рекомендации при скашивании трав на больших или средних площадях. Косилка способна обеспечивать, аккуратный, ровный прокос. Все это, в конечном итоге, сказывается очень благоприятно на последующих укосах. Проведенные испытания доказывают экспериментальным путем качественное выполнение технологического процесса.

Так же может быть полезно:
Кормораздатчик кормосмеситель

Статья была полезной? Понажимай на кнопочки!

sila-zemli.com

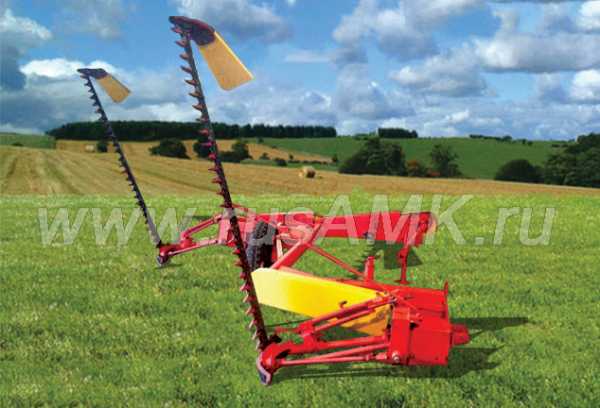

Сенокосилка Двухбрусная КСП2-2.1Б


Косилка Двухбрусная полунавесная,сегментопальцевая гидрофицированная КСП2 – 2.1Б


Косилка двухбрусная полунавесная КСП 2-2/1Бпредназначена для скашивания естественных и сеяных трав с укладыванием скошенной массы в прокос. Косилка КСП 2-2.1Б рекомендуется для работы на равнинных участках


























Производительность в час основного времени, га/ч


1, 7-3, 8


Масса конструктивная, кг


515


Ширина захвата, м


4,0


Рабочая скорость, не более, км/ч


9,33


Транспортная скорость, не более, км/ч


30,35


Установочная высота среза, мм


60-80


Тип режущего аппарата


Пальцево-сегментный


Габаритные размеры с трактором МТЗ-80, мм


в рабочем положении:


– длина 4800


– ширина 6200


– высота 2550


в транспортном положении:


– длина 4780


– ширина 2865


– высота 2600


Частота вращения вала эксцентриков режущего аппарата при частоте вращения ВОМ 540±20 мин


932…1007


Ход ножа режущего аппарата, мм


76,2


Потребляемая мощность на приводе, кВт


17


Агрегатирование


Т-25А, Т-30, Т-30А, Т-40А, Т-40АМ, МТЗ всех модификаций, ЮМЗ


Обслуживающий персонал, чел. (тракторист)


1


Коэффициент готовности, не менее


0,97


Коэффициент надежности технологического процесса, не менее


0, 98


Полный ресурс до предельного состояния, не менее


1200


Трудоемкость монтажа, не более


10


Наработка на отказ, не менее, час


35


Удельная суммарная оперативная трудоемкость технического обслуживания, чел/ч


0,03


Удельная суммарная оперативная трудоемкость текущих ремонтов, чел./ч


0,03





Удельный расход топлива


3, 4


Удельная масса на 1 м максимальной ширины захвата, кг/м


140


Срок службы до списания, лет


6



Косилка предназначена для скашивания естественных и сеянных трав урожайностью до 25 т/га зеленой массы во всех климатических зонах с укладыванием скошенной массы в прокос.

Косилка рекомендуется для работы на равнинных участках.

rusamk.ru

Продукция – Косилки – Косилка двухбрусная “КДС-4,0”

Косилка двухбрусная “КДС-4,0”

Косилка двухбрусная сегментно-пальцевая предназначена для скашивания естественных и сеяных трав с укладыванием скошенной массы в прокос. При скашивании масса укладывается в два прокоса с общей шириной захвата 4 м.

Модульная конструкция и раздельный привод за счёт раздаточной коробки, приводимой от ВОМ трактора, позволяет использовать только переднюю косилку. В этом случае улучшается обзор и появляется возможность эффективного кошения на участках пересечённой местности и сложного контура.

Косилка может быть использована также для скашивания сильно заросших участков, подкоса пастбищ.

Косилка состоит из:

– переднего модуля (передней косилки), включающего в себя раму, карданную передачу, штангу с приводом, режущий аппарат и механизм подъема;

– заднего модуля (задней косилки), включающего раму, карданную передачу, штангу, механизм привода и режущий аппарат;

– коробки раздаточной;

– гидросистемы.



Технические характеристики:

Параметры

Значения

Ширина захвата, м

4,0

Производительность за час основного времени, га/ч

2,4-4,8

Масса, кг, не более

470

Рабочая скорость, км/ч

6-12

Транспортная скорость, км/ч не более

30

Высота среза, мм

40-80

Потребляемая мощность на приводе, кВт, не более

9,0

Частота вращения вала эксцентрика при частоте вращения ВОМ 1000 об/мин

1600

Агрегатирование, трактор класса

1,4

Габаритные размеры с трактором МТЗ-80, мм не более:

– в рабочем положении (длина-ширина-высота)

– в транспортном положении (длина- ширина-высота)



4360-2450-по трактору

4360-2450- по трактору

Дорожный просвет, мм не менее

300

Тип режущего аппарата

Пальцево-сегментный

Шаг пальцев и сегментов режущего аппарата, мм

76,2+0,5



bobruiskselmash.com

Косилка Двухбрусная Прицепная Кпф 4м Видео • MEHANIKABIZ.RU

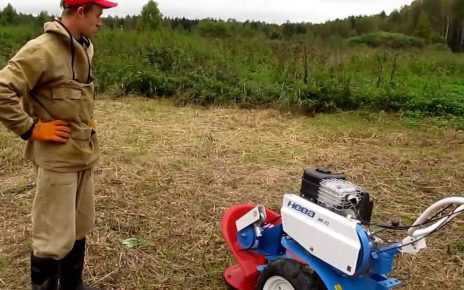

Косилка Роторная Мотоблок Нива Крн 05 Описание

Косилка роторная к мотоблоку и ее устройство. Самодельная роторная косилка для мотоблока Уход за участком предполагает выполнение целого ряда мероприятий. Их выполнение непременно. В том числе и кошение травки. Классические методы уборки зелени уходят в прошедшее. Им на замену пришла техника с дополнительными агрегатами и устройствами. На сегодня для обработки участка земли употребляют мотоблок с […]


Типы Лески Для Триммера Видео

Виды лески для триммера/мотокосы Смотрите так же Кусторез Электрический Stihl Hse 61 Видео… Электрический кусторез STIHL HSE 61 Выбрав мощнейший электрический кусторез Stihl HSE 61 с пятипозиционной   Кусторез электрический Stihl HSE 61. Приемы работы при выполнении горизонтального реза.Кусторез электрический Stihl HSE 61. Приемы работы при выполнении горизонтального реза. … Газонокосилка Бензиновая Husqvarna R152sv Видео… […]

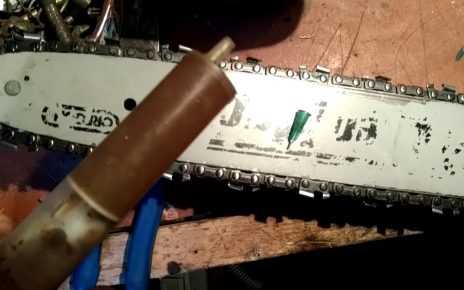

Масло Для Цепной Электрической Пилы Видео

Правильная смазка электропилы, бензопилы или как продлить срок службы шины. Смотрите так же Триммер Vigor Hx 6231 Видео Машинка для стрижки волос; часть 2 — разбор!Купил ее ради опыта, избрал самую дешевенькую, желал поглядеть на сколько ее хватит. Был приятно удивле.   Машинка для стрижки волос Vigor HX-6421Мой полный обзор и отзыв смотрите тут: Машинка […]

mehanikabiz.ru

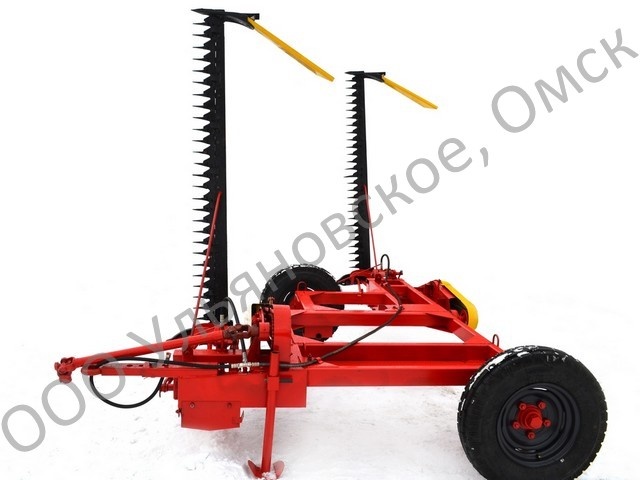

Косилка КД-Ф-4.0 | ООО Ульяновское

Косилка КД-Ф-4.0 двухбрусная полунавесная сегментная

Косилка двухбрусная полунавесная предназначена для скашивания естественных и сеяных трав со складыванием массы в прокос. Косилка предназначена для работы с тракторами класса 0.9…1.4 тс не имеющих привода передних колес. Привод рабочих органов от ВОМ трактора. Подъем режущих аппаратов гидравлический.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Расчетная производительность в час основного времени га\ч

3,54

Масса конструкционная, кг

640+20

Потребляемая мощность кВт, не более

17

Ширина захвата рабочая,м

4

Габаритные размеры агрегата с трактором МТЗ- 80 мм , не более

В рабочем положении:

длина

4600

штрина

6200

высота

2550

В транспортном положении:

длина

4780

штрина

2600

высота

2600

Скорость, м/с, не более

Рабочая скорость, м/с, не более

2,59

Транспортная скорость, м/с не более

8,33

Дорожный просвет мм, не менее

255

Высота среза, мм

естественных трав

60+10

сеяных трав

80+10

Потеря, %, не более

2



Обслуживающий персонал

тракторист

Коэффициент готовности, не менее

0,97

Коэффициент надежности типологического процесса, не менее

0,98

Срок службы, до списания, лет, не менее

6

Полный ресурс до предельного состояния, час, не менее

1200

Трудоемкость монтажа, ч/ч, не более

10

Наработка на отказ, ч\ч, не менее

35



Удельная суммарная оперативная трудоемкость технического обслуживания, ч\ч

0,03

Удельная суммарная оперативная трудоёмкость текущих ремонтов, чел.ч

0,03

Удельный расход топлива, кг/га, не более

3,4

Удельная масса на 1 м максимальной ширины захвата, кг\м

160+5

www.senokosilka.ru

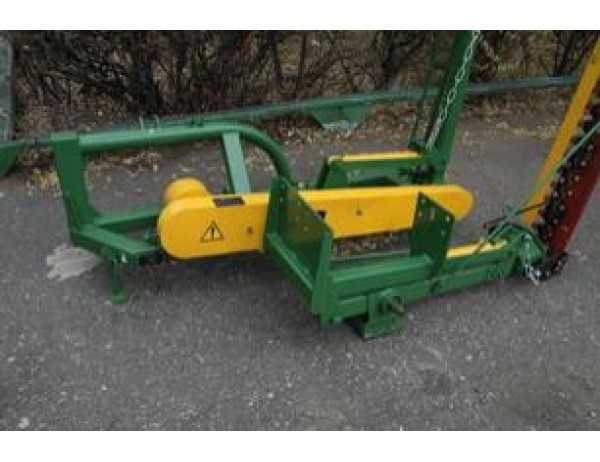

Косилка двухбрусная 4,0м КДС-4,0

  • Код товара: КДС-4,0
  • Доступность: На складе

Заказать в один клик

Как мы рабоатем:

1. Вы делаете заказ на сайте или по телефону

2. Менеджер связывается с Вами для согласования

3. Мы комплектуем заказ и оформляем документы

4. Доставляем удобным способом по России

Косилка двухбруснаясегментно-пальцевая предназначена дляскашивания естественных и сеяных травс укладыванием скошенной массы в прокос.При скашивании масса укладывается вдва прокоса с общей шириной захвата 4м.


Модульная конструкцияи раздельный привод за счёт раздаточнойкоробки, приводимой от ВОМ трактора,позволяет использовать только переднююкосилку. В этом случае улучшается обзори появляется возможность эффективногокошения на участках пересечённойместности и сложного контура.


Косилка может бытьиспользована также для скашиваниясильно заросших участков, подкосапастбищ.


Косилка состоит из:

  • переднего модуля(передней косилки), включающего в себяраму, карданную передачу, штангу сприводом, режущий аппарат и механизмподъема;
  • заднего модуля (заднейкосилки), включающего раму, карданнуюпередачу, штангу, механизм привода ирежущий аппарат;
  • коробки раздаточной;
  • гидросистемы.
