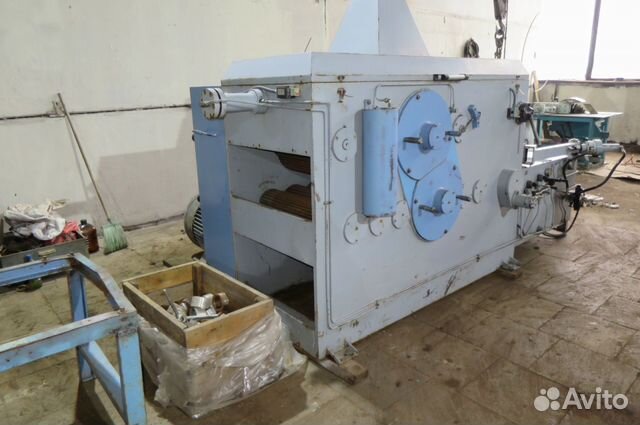

Двухвальный многопильный станок Алтай 2Ц16-400 Белая акула, цена
Станки «Алтай-2Ц16-400» многопильные дисковые, предназначены для продольной распиловки лафетов с целью получения обрезного пиломатериала (обрезные доски, рейки, брус и бруски, трехкантный горбыль).
Станки «Алтай-2Ц16-400» многопильные дисковые, предназначены для продольной распиловки лафетов с целью получения обрезного пиломатериала (обрезные доски, рейки, брус и бруски, трехкантный горбыль). Многопильный станок на дисковых пилах обеспечивает надежную работу даже при круглосуточной загрузке. Его конструкция отвечает всем современным требованиям безопасности.
Простота настройки расстояния между пилами, обеспечивает, быстрое получение пиломатериала нужного размера. Станок обладает колоссальной производительностью от 50 до 120м3 в смену.
По желанию заказчика станок может комплектоваться транспортером для выгребания опилок.
Особенности:
- Опоры валов и прижимных роликов на подшипниках SKF (Швеция),
- Три ряда когтевой защиты предотвращает выброс пиломатериала из станка,
- Корпус станка сварной, в котором установлен шпиндель с пилами, нижние подающие и тянущие валки, прижимы с верхними валками, когтевая защита.
- Привод шпинделя осуществляется через клиноременную передачу.
- Привод подающих и прижимных валков осуществляется роликовой цепью от привода подачи.
- Электрошкаф обеспечивает управление работой станка и защиту электродвигателей от внештатных ситуаций.
Технические характеристики
| Параметры | Значение |
| Установленная мощность, кВт | 113 |
| Производительность на входе, м3/час | до 25 |
| Диаметр пил, мм | 400 |
| Диаметр пильного вала, мм | 75 |
| Максимальное количество пил в постове, шт | 2×10 |
| Ширина постова, мм | 700 |
| Максимальное сечение лафета, мм | 700×250 |
| Минимальная длина лафета, мм | 1500 |
Мощность главного эл. двигателя, кВт | 55 |
| Частота вращения пилы, об/мин | 3000 |
| Привод продольной подачи, тип | электромеханический |
| Мощность эл. двигателя подачи, кВт | 3 |
| Скорость продольного перемещения, м/мин | от 0,5 до 18 |
| Транспортировочные параметры: | |
| — высота, мм — ширина, мм — длина, мм | 1570 1300 2354 |
| — общий вес, кг — объем, м3 | 2200 4 |
Двухвальный многопильный станок QUADRO MRS-2-280
Характеристики
Макс. высота пропила мм 250
Мощность электродвигателей пильных валов кВт 2 х 30
Вальцовая подача заготовки
Пневматический прижим заготовок
Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу
Технологическая инновация в классе двухвальных многопильных станков!
Высокая производительность, точность и качество!
Конструктивные особенности

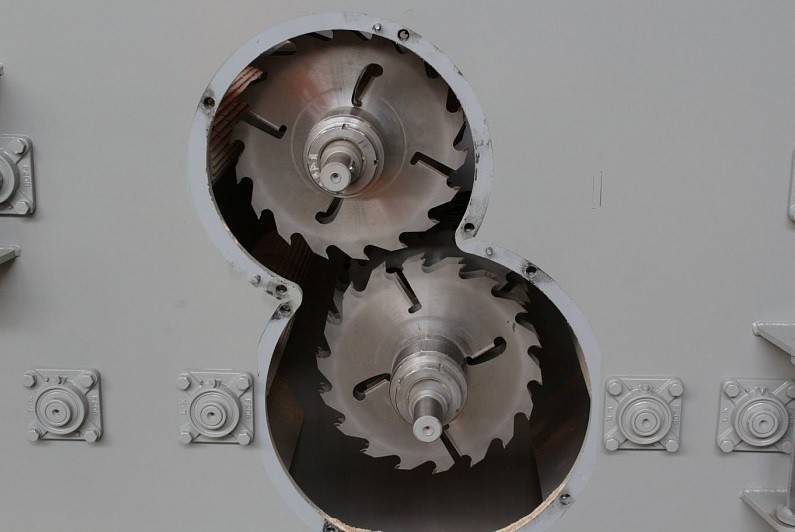

Жесткие пильные валы
Высокая точность изготовления и жесткость пильных валов позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.
Мощные двигатели пильных валов
На станке установлены двигатели повышенной мощности – 2 х 45 кВт, что позволяет распиливать заготовки высотой до 280 мм!
Надежный прижим заготовок
Двигатель прижимных роликов
Верхние прижимные ролики регулируются по высоте с помощью отдельного электродвигателя, что позволяет точно выставить уровень прижима по высоте заготовки.
Вальцовая подача заготовок
Подача заготовки осуществляется 7-ю верхними и 5-ю нижними вальцами, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 3 – 15 м/мин.
Пульт управления
Эргономичный пульт управления обеспечивает удобство работы и обслуживания станка.
Двойная когтевая защита
Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Она выполнена в соответствии с нормами и правилами по технике безопасности деревообрабатывающего оборудования.
Эффективная система аспирации
Наличие аспирационных патрубков позволяют эффективно удалять опил из зоны пиления, что благоприятно сказывается на производительности станка и качестве получаемых изделий.
Обеспечение безопасности
Защитный шумоизоляционный кожух, обеспечивают безопасность работы оператора на станке.
Базирование заготовки
Для удобства базирования заготовки предусмотрена перемещаемая боковая линейка, для указания положения крайних пил установлены перемещаемые указатели пропила.
МАССИВНАЯ СТАНИНА
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.
Наши преимущества
Характеристики
Модель
Общая установленная мощность кВт
Скорость подачи м/мин
Толщина распиливаемых заготовок мм
Ширина распиливаемых заготовок, наибольшая мм
Длина распиливаемых заготовок, наименьшая мм
Диаметр устанавливаемых пил мм
Диаметр посадочный вала шпинделя мм
Количество подающих роликов шт
Частота вращения пилы об/мин
Мощность двигателей пильных валов кВт
Мощность двигателя перемещения роликов прижима кВт
Диаметр патрубков стружкоприемников мм
Мощность двигателя подачи кВт
Габаритные размеры (Д х Ш х В) мм
Вес кг
MRS-2-280
3 — 15
150 — 280
305 — 405
2 х 45
3550 x 1450 x 1800
Сервис
48ч
Качество и оперативность
Выезд на объект в течение 48 часов после обращения.
Умеренные цены
Одни из самых доступных цен на рынке
Pro
Высококвалифицированные специалисты
Штат фирмы укомплектован специалистами высочайшего уровня, способными не только устранить неполадку, но и проконсультировать по эксплуатационным качествам оборудования и дать рекомендации по его использованию.
Многопильный станок MR200 | Wood-Mizer Канада
Перейти в конец галереи изображений
Перейти к началу галереи изображений
Распечатать Добавить в сравнение
Высокопроизводительная многопильная пила
Высокопроизводительная многопильная пила с двумя электродвигателями мощностью 40 л. максимальная ширина материала и максимальная толщина материала 7–3/4 дюйма.
Описание Многопильный станок MR200
Многопильный станок MR200 повышает производительность лесопильного производства за счет значительного сокращения объема работы и времени, необходимого для распиловки бруса на доски.
Надежность, точность, универсальность и простота использования делают многодисковую пилу Wood-Mizer MR200 для тяжелых условий эксплуатации выгодным вложением средств для операций по производству поддонов и пиломатериалов.
Многопильный станок MR200, способный распиливать брус шириной до 21 дюйма (540 мм) и толщиной до 7-3/4 дюйма (200 мм), занимает мало места без ущерба для производительности. Имея две регулируемые по высоте оправки, MR200 может быть оснащен до 12 дисковых пил на каждой оправке с максимальным расстоянием между внешними пилами 18 дюймов (460 мм), что значительно ускоряет операцию продольной распиловки бруса. Три приводных прижимных ролика как на подаче, так и на выходе расположены рядом с пильными дисками для распиловки бруса длиной до 28 дюймов (700 мм), а мощные модульные подающие и разгрузочные столы обеспечивают неограниченную вместимость бруса с дополнительными 6 футами 8 дюймов. (2м) столы.
Скорость подачи регулируется в диапазоне 5–50 футов в минуту (1,5–15 м/мин), а на централизованной панели управления есть два отдельных набора элементов управления для индивидуального управления каждой оправкой для достижения оптимальной скорости подачи, энергопотребления и производительности.
MR200 приводится в действие двумя двигателями мощностью 20 л.с. (15 кВт), 25 л.с. (18,5 кВт), 30 л.с. (22 кВт) или 40 л.с. (30 кВт) с амперметрами на панели управления, контролирующими нагрузку каждого двигателя. Другие функции включают в себя лазерную линию и вспомогательный ролик подачи для точного выравнивания и эффективной подачи бруса, дополнительный встроенный измельчитель для предотвращения ненужного простоя для очистки машины от опилок, а также встроенные карманы для вилочного погрузчика, облегчающие обращение с машиной для гибкость компоновки.
Многопильный станок MR200 повышает производительность лесопильного предприятия за счет значительного сокращения объема работы и времени, необходимого для распиловки бруса на доски. Надежность, точность, универсальность и простота использования делают многодисковую пилу Wood-Mizer MR200 для тяжелых условий эксплуатации выгодным вложением средств для операций по производству поддонов и пиломатериалов.
Многопильный станок MR200, способный распиливать брус шириной до 21 дюйма (540 мм) и толщиной до 7-3/4 дюйма (200 мм), занимает мало места без ущерба для производительности.
Скорость подачи регулируется в диапазоне 5–50 футов в минуту (1,5–15 м/мин), а на централизованной панели управления есть два отдельных набора элементов управления для индивидуального управления каждой оправкой для достижения оптимальной скорости подачи, энергопотребления и производительности. MR200 приводится в действие двумя двигателями мощностью 20 л.с. (15 кВт), 25 л.с. (18,5 кВт), 30 л.с. (22 кВт) или 40 л.с. (30 кВт) с амперметрами на панели управления, контролирующими нагрузку каждого двигателя.
Другие функции включают в себя лазерную линию и вспомогательный ролик подачи для точного выравнивания и эффективной подачи бруса, дополнительный встроенный измельчитель для предотвращения ненужного простоя для очистки машины от опилок, а также встроенные карманы для вилочного погрузчика, облегчающие обращение с машиной для гибкость компоновки.
Подробнее
Реконструкция двух старинных пил
Нам так легко думать, что машины, используемые для резки камня в промышленности, являются современными изобретениями, а что касается того, как камень резали и обрабатывали в далеком прошлом, ах, ну какая разница?… Какая-нибудь нехитрая штуковина, конечно, будет обобщенным предположением.
Как неправильно! В 2005 году в Турции были обнаружены многопилы, подобные тем, которые используются сегодня. По оценкам, они датируются от 200 до 300 г. до н.э. Первый был обнаружен в Иераполисе, а второй — в Эфесе, где среди руин была обнаружена мраморная фабрика.
Мраморная мастерская в Эфесе располагалась посреди процветающего района города, основанного около 1000 г.
до н.э. Возраст пилы, обнаруженной в Эфесе, оценивается между 600 и 700 г. до н.э. Предполагалось, что это останки большой мраморной фабрики, потому что поблизости было найдено несколько ограненных камней. (Третья машина была найдена в Грезе (Иордания), и ее возраст оценивается примерно в 600–700 гг. до н.э.).
Реконструкция пилы
Рельеф в саркофаге конца II века, обнаруженном в Иераполисе (Фригия), Турция и принадлежащем Аммиану, владельцу мраморной фабрики, показывает технический проект двойной каменной пилорамы с водяным приводом. Это древнейшее свидетельство существования групповых пил в римскую эпоху. Мельница оснащена кривошипно-шатунной системой, которая ранее считалась средневековым изобретением, с помощью которой вращательное движение водяного колеса преобразуется в возвратно-поступательное движение, позволяющее массово производить мраморные плиты.
Остатки каменной лесопилки в Эфесе с несколькими пилами, датируемой 6-7 вв.
нашей эры, показывают, что мельничное оборудование улучшилось с тех пор, как была спроектирована мельница Hierapolis mil. То, как пилы устанавливались и направлялись для резки каменных блоков на плиты, остается предметом дискуссий среди ученых.
Когда археологи обнаружили остатки этих пил в Турции, сначала они не знали, что это такое, и спросили г-на Нихата Комюрджуоглу, инженера-строителя, которому принадлежат турецкие каменные компании Kömürcüoðlu Mermer и Traverten Mermer. Г-н Нихат Кёмюрджуоглу, чьей большой страстью в жизни является защита наследия в камне, понял важность находок и, кроме того, приложил усилия для создания небольших моделей этих многопил в масштабе 1: 4 и доказал, что это действующие модели. .
Mr Nihat Kömürcüoðlu
Хорошо сохранившиеся остатки византийской двойной каменной лесопилки с водным приводом в Hanghaus 2 в Эфесе, построенной из небольших кусков дерева, были обнаружены в восьмидесятых годах прошлого века. В 2006 году Фриц Мангарц из Римско-германского центрального музея, Германия, впервые опубликовал реконструкцию, основанную на обширных исследованиях на месте.
Экспериментальное пиление прошло успешно до пропила глубиной 10 см со скоростью 6,75 мм/ч, т.е. почти 190,000 мм2/ч. По оценкам Мангарца, при 12-часовой работе в день один рабочий может производить около 330 квадратных метров плит в год. Мангарц пришел к выводу, что машина будет производить в двенадцать раз больше по сравнению с ручной распиловкой.
РЕКОНСТРУКЦИЯ Мраморной пилы в Иераполисе
«Справа на картинке большое водяное колесо, вращаемое проточной водой. Видно, что это движение передается на зубчатую пару (в середине рисунка) и отсюда на пилы, которые прямолинейным движением с кривошипно-шатунным механизмом распиливают два блока мрамора. Сегодня такие машины называют гравийными».
РЕКОНСТРУКЦИЯ ПРИМЕНЕНИЯ МРАМОРНОЙ ПИЛЫ (ЭФЕС)
«…спереди видна стена высотой примерно 4 метра и над ней водный канал. Отсюда можно понять, что машина банды работала с водяным колесом. Подшипники вала водяного колеса сделаны на двух толстых досках; доски вставлены в отверстия в стене, а другие концы закреплены между двумя тяжелыми мраморными блоками».
