Двухконтурный твердотопливный котел длительного горения

Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних только твердотопливных котлов, различных по мощности, техническим параметрам и в зависимости от компании-производителя, — не менее 200. Конечно, очень сложно сделать выбор, особенно когда сравниваются модели, схожие по техпараметрам.
Существующие котлы отопления могут работать на электричестве, газу, твердом или жидком топливе. Выбор в пользу того или иного варианта производится в зависимости от того, какой из них более доступен для пользователя. Котлы на жидком топливе хороши тем, что являются абсолютно независимыми от газа и электричества.

Твердое топливо является наиболее доступным вариантом для сельских жителей, как в плане добычи, так и стоимости.

Кроме того, для запуска котлов в работу, не требуются разрешения от соответствующих надзорных органов. Котел двухконтурный на твердом топливе — это котел, который способен работать в двух режимах — режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.

Виды твердотопливных аппаратов

Существующие модели котлов по типу твердого топлива делятся на:

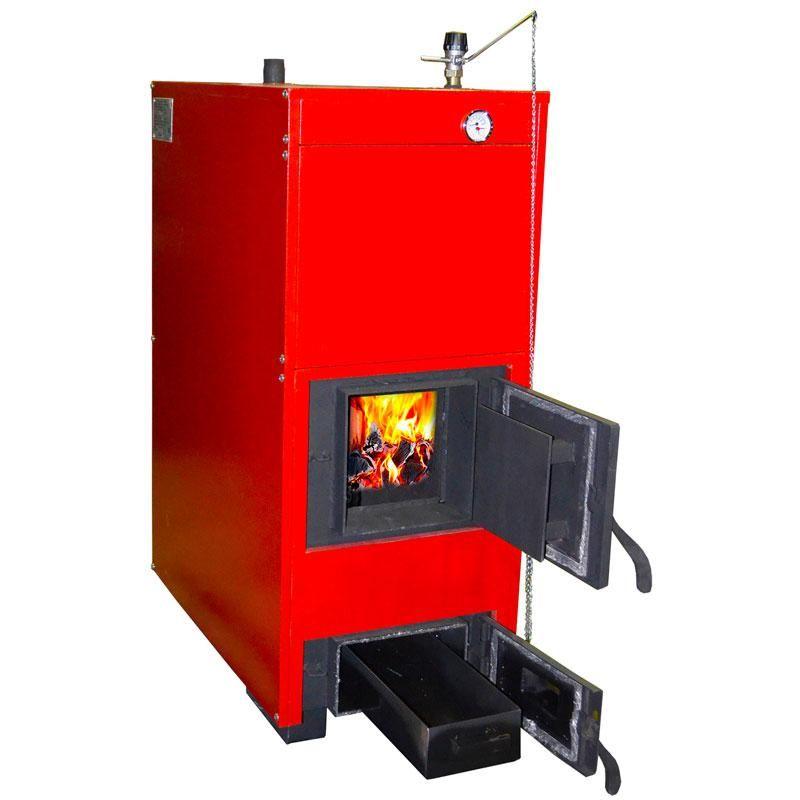

Обычные. Сжигают топливо традиционным способом и могут функционировать на всем, что горит. Это классические твердотопливные коты.

Комбинированные. Отличаются от обычных тем, что в довесок способны работать на дизельном топливе.

Газогенераторные. Особый вид оборудования, которое в качестве источника энергии использует дрова в основной камере и газы, выделяющиеся при сгорании дров в другой камере. Иначе эти котлы называют пиролизными.

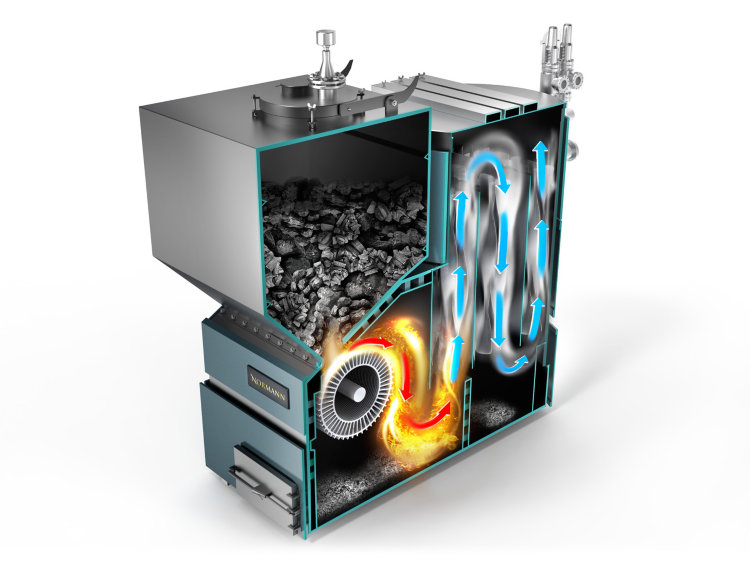

Если взглянуть на чертеж твердотопливного котла длительного горения, то в первую очередь обращает на себя внимание наличие двух топочных камер — для дров и газов.

Отделение для дров предусматривает наличие вентилятора, эвакуирующего из камеры кислород.

Пеллетные. Пеллеты представляют собой вид твердого топлива промышленного производства, сделанного из отходов лесной промышленности. Могут загружаться в котел автоматическим способом.



Достоинства и недостатки

Как уже было сказано выше, работа двухконтурного котла на твердом топливе отличается тем, что такой котел одновременно греет воду для обогрева и бытового использования. При выборе котла, нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы сочетаются по этому параметру с электрическими. А это существенно удорожает использование котла и делает его зависимым от стабильности подачи электроэнергии.

Достоинства двухконтурных твердотопливных котлов

• Отсутствие необходимости подключения к магистрали газа обуславливает простоту монтажа устройства.
• Дрова являются самым бюджетным вариантом топлива.
• Автономность. Для работы котлу не требуется подключение к электричеству и газу, поэтому он совершенно самодостаточен.

• Стальные или чугунные твердотопливные котлы длительного горения или обычного горения характеризуются тем, что требуют несложного ухода, в отличие от тех же газовых котлов.
• Высокий КПД (около 90%).

Недостатки двухконтурных твердотопливных котлов

• Зависимость от человека. Для бесперебойной работы требуется постоянный контроль человека для осуществления дозакладки дров.
• Твердотопливный котел не удастся разместить в ванной комнате или на кухне. Потребуется выделить помещение для котельной.
• Для бесперебойно работы котла нужно будет заготавливать дрова в большом объеме, а также где-то хранить и сушить их.

• Дрова для стальных или чугунных твердотопливных котлов длительного горения или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
• Размеры дров четко зависят от топки, размеры которой определены чертежом твердотопливного котла. Длительного горения котлы очень чувствительны к влажности дров. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.

Критерии выбора котла

Не так-то просто выбрать нужный котел из 200 представленных на рынке моделей. Специалисты рекомендуют обращать внимание на следующие параметры:

• Тип используемого топлива.
• Принцип сгорания топлива.
• Тип теплообменника.

Тип используемого топлива. Отопление дровами самое экономически-выгодное. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролизного и длительного горения. Пеллеты — это продукт из отходов лесной промышленности и сельского хозяйства, наиболее популярны в промышленном секторе.

Угольное топливо распространено мало ввиду высокой стоимости материала горения и перебоев с его поставками.

Принцип сгорания топлива. По принципу сгорания котлы могут быть традиционными, длительного и твердотопливными котлами сверхдлительного горения. В котлах также может быть реализован газогенераторный принцип горения — когда в процессе горения дров выделяются горючие газы (ацетон, метиловый спирт и пр.). Дровяные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где вспыхивают благодаря усиленной подаче кислорода.

Таким образом, основой пиролизного процесса является условие длительного сгорания топлива, основанное на том, что в камере создаются условия малой тяги, в результате чего дрова медленно тлеют, а не быстро горят. Типичный представитель — двухконтурный твердотопливный котел длительного горения.

Тип теплообменника. Теплообменник различается по конструкции, но, главным образом, по материалу, из которого изготовлен. Так, различают теплообменники из стали, керамики, чугуна, меди. Самыми долговечными и дорогими считаются теплообменники из чугуна. Керамические представляют собой стальные с керамическим покрытием. Отличаются устойчивостью к коррозии, однако чувствительны к перепадам температур.

Стальные являются наиболее распространенными по причине оптимального соотношения цена/качество/срок службы. Легко нагревают воду, однако неспособны накапливать тепловую энергию.

Медные устройства являются самыми дешевыми, срок службы их ограничен.

Двухконтурный котел.

Плюсы и минусы. Как правильно выбрать.

Современный частный дом должен в полной мере обеспечивать комфортное проживание, что обуславливает необходимость монтажа различных инженерных систем, а также горячего водоснабжения и отопления.

Как обеспечить нагрев воды в частном доме?

Любая система отопления базируется на использовании отопительного оборудования ключевым элементом которого является котел. По Сибири в общем и Красноярскому краю в частности, наиболее актуальны твердотопливные котлы, что обусловлено доступностью и относительно меньшей стоимостью твердого топлива по сравнению с другими энергоносителями.

Система горячего водоснабжения может быть создана с использованием различных вариантов конфигурации оборудования и инженерных систем. Необходимо ориентироваться на множество параметров, в том числе:

• доступность энергоносителя;
• общее, суточное потребление горячей воды;
• интенсивность водопотребления;
• наличие площади для установки водонагревательных приборов.

Основных вариантов подогрева воды несколько:

• электрический водонагреватель
• бойлер;
• одноконтурный котел с системой косвенного нагрева.
• двухконтурный твердотопливный котел;

Автономные прибор работает без инсталляции в систему отопления. Это классические накопительные бойлеры, в большинстве случаев электрические прямого нагрева. Главный минус – необходимость выделения определенной площади для установки оборудования. Требуется подключение дополнительных инженерных коммуникаций, заземления, подготовки электрической сети. К этому оборудованию относятся и проточные водонагреватели, они компактные, но главная сложность – это незначительная мощность и трудность в поддержании постоянной температуры горячей воды.

Одноконтурные котлы отопления с дополнительной системой косвенного нагрева – не достаточно гибкое решение, при повышении потребления горячей воды ресурсов увеличения мощности водонагревательного оборудования нет.

Двухконтурные котлы – решение «на вырост». Это компактные отопительные приборы, удовлетворяющие потребности в горячей воде полностью. В случае резкого увеличения потребления горячей воды, например, рождение ребенка, ресурсы для повышения мощности есть. Можно дополнительно интегрировать в систему бойлер-накопитель косвенного или прямого нагрева.

Твердотопливные котлы с двумя контурами – определение и параметры выбора

Двухконтурный котел (другое название котел с водяным контуром) –отопительное оборудование, в конструкции которого предусмотрено два контура. Первый отвечает за обеспечение отопления в доме, второй – за горячее водоснабжение.

Схема подключения двухконтурного котла

При выборе необходимо руководствоваться целым рядом параметров.

Прежде всего, степень энергонезависимости, существует два типа приборов:

• энергонезависимые, не требуют подключения к электрической сети, с водонагревателем проточного типа, плюс – не потребляет электричества, минус – водонагревателю проточного типа, без автоматики трудно поддерживать постоянную температуру горячей воды, требуется бак-накопитель косвенного нагрева, для домов без централизованного электроснабжения – оптимальный вариант;
• энергозависимые с автоматикой, подключаются к электрической сети, позволяют поддерживать постоянную температуру теплоносителя в системе отопления и горячей воды, а в ряде случаев и автономную работу самого оборудования.

Нужно учитывать конструкционные особенности котла. Существуют отопительные приборы, в которых одновременно работают два контура или только один контур (этот вариант подразумевает тот факт, что при пользовании горячей водой подогрев теплоносителя в системе отопления отключается). В данном случае необходимо правильно спроектировать и выполнить монтаж системы отопления. В этом могут помочь инженеры-теплотехники компании Крас-Котел.

Следующая хитрость. Тип переключения контуров. В энергозависимых твердотопливных котлах за это отвечает автоматика, а вот в бюджетных энергозависимых и энергонезависимых котлах придется регулировать все трехходовым краном.
Важный момент. Котлы могут быть с системой горячего водоснабжения проточного типа или накопительного (бойлер-накопитель косвенного нагрева спрятан в котле).

Котлы с водяным контуром отличаются по типу сжигания топлива, выделим три группы:

• традиционный отопительный прибор;
• двухконтурный твердотопливный котел длительного горения;
• пиролизное, газогенераторное оборудование.

Степень автоматизации двухконтурного твердотопливного котла:

• ручные;
• полуавтоматические;
• автоматические.

Вид твердого топлива, на котором работает оборудование:

Двухконтурные твердотопливные котлы в Красноярске.
Правильный выбор твердотопливного двухконтурного котла позволит обеспечить дом горячей водой в полном объеме и организовать эффективное отопление помещений. Обращайтесь, звоните в компанию «Крас-Котел».

• уголь;
• древесина;
• торф;
• пеллеты;
• комбинированное решение.

Наши опытные и квалифицированные специалисты помогут в решении этого вопроса, а широкий ассортимент твердотопливных котлов в том числе и двухконтурные твердотопливные котлы Termodinamik и Vulkan, удовлетворит вкусы даже самого требовательного покупателя!

Поделиться в соц. сети:

Двухконтурный твердотопливный котел своими руками

При благоустройстве загородного жилья стоит выбирать оптимальные решения. К примеру, двухконтурный твердотопливный котел – это установка, которая обеспечивает не только отопление дома, но и подачу горячей воды для бытовых нужд. Если выбрать современную модель длительного горения, то пользоваться таким отопительным оборудованием будет удобно.

Строительный рынок сегодня предлагает множество разнообразных моделей отопительного оборудования. Традиционный вариант котлов на твердом топливе продолжает пользоваться популярностью, так как этот вид оборудования отличается доступностью и экономичностью. Современные модели длительного горения еще и очень удобны в использовании, так как интервалы между закладками топлива достаточно продолжительны.

Содержание

Устройство

Все модели двухконтурных котлов имеют схожее устройство. Они оборудованы двумя теплообменниками, один из которых работает для нагрева теплоносителя, циркулирующего в системе отопления, а второй присоединяется к ветке водопровода. Вода, проходя по теплообменнику, нагревается и подается в ветку горячего водоснабжения, идущую в ванную и на кухню.

Современные котлы длительного горения, как правило, имеют вместительную камеру для закладки топлива (дров или угля), а также механизм, соединенный с температурным датчиком, который контролирует интенсивность процесса горения.

Совет! Интенсивность процесса горения регулируется путем изменения количества подаваемого в топку воздуха. После разогрева системы до нужных температур заслонка автоматически прикрывается, что снижает приток воздуха и, соответственно, интенсивность нагрева.

Еще один вариант котла длительного горения – это газогенераторные агрегаты. В этих установках используется процесс пиролиза. Сжигание топлива в таких агрегатах производятся в два этапа:

• дрова разогревают до высоких температур при недостатке кислорода;
• при разогреве органического топлива выделяется газ, который поступает в верхнюю камеру;
• в верхней камере осуществляется сгорание газа при дополнительной подаче воздуха.

Большим преимуществом таких котлов длительного горения является то, что топливо сгорает почти без остатка. Это не только повышает эффективность работы, но существенно снижает количество образуемой золы.

Материал теплообменника

Теплообменники котлов, работающие на разогрев теплоносителя для системы отопления, выполняют из:

• Стали;
• Чугуна.

Стальные котлы имеют меньший вес и они более прочные. Однако сталь менее устойчива к коррозии. Кроме того, сборку теплообменника, как правило, осуществляют путем сварки. При сильном нагреве котла существует риск, что сварные швы будет повреждены.

Чугунные котлы считаются более долговечными и надежными. Этот материал практически не подвержен коррозии, он отличается хорошей теплопроводностью. Недостатком материала является его большой вес и относительно высокая хрупкость.

Совет! Чугун плохо переносит резкие перепады температур, такое воздействие существенно повышает хрупкость материала. Поэтому при использовании котлов с чугунными теплообменниками важно следить за уровнем воды в системе.

Второй контур, используемый для нагрева воды для бытовых нужд, может быть выполнен из меди – этот материал не ржавеет и имеет отличные показатели теплопроводности.

Как выбирать?

При выборе котла для дома нельзя руководствоваться только дизайном модели и ее ценой. Чтобы сделать правильный выбор, нужно будет учесть множество факторов. Это, прежде всего:

• Площадь дома и высота потолков. В соответствии с этим параметром производится выбор мощности оборудования.
• Примерный расход горячей воды.
• Место установки котла.

Совет! При установке твердотопливного котла, как правило, необходимо обустройство отдельного помещения – котельной. В этом помещении обязательно должна быть налажена эффективно работающая принудительная вентиляция.

Только после учета перечисленных факторов можно определяться с ценовым диапазоном и осуществлять выбор модели.

Как увеличить эффективность работы оборудования?

Чтобы установленный двухконтурный котел работал с наибольшей отдачей, следует позаботиться о таких моментах:

• Установить систему водоподготовки. Хорошо работающая система фильтров позволит увеличить срок службы теплообменников.
  Особенно важно использовать систему подготовки в местности с жесткой водой.
• Стоит выбирать котлы, которые допускают использование разных видов топлива. Это позволит продолжать использовать оборудование, даже если условия изменились. К примеру, многие модели допускают установку сменной горелки, которая позволяет перевести агрегат на газ или дизельное топливо.
• При использовании котлов с подключением к электропитанию, стоит установить стабилизатор и ИБС. Это позволит избежать проблем при отключениях электроэнергии и при скачках напряжения в сети.

Итак, двухконтурные котлы на твердом топливе позволят эффективно решить проблему отопления и подачи горячей воды в частном доме или любом другом помещении. Использование современных моделей длительного горения весьма удобно, так как они не требуют постоянного внимания хозяев. Временной интервал между закладками топлива в современных моделях составляет от 8-12 часов до нескольких суток.

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и ГВС решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

• Устройство котла для обслуживания двухконтурных
  • Типы газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Блок автоматики или управления котлом
• 2
• 2 Принцип работы и особенности
• Схема работы двухконтурного котла
• Виды исполнения газовых котлов на два контура
• Достоинства и недостатки двухконтурных устройств
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая — основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения — использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами имеются и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его только в режиме нагрева воды для бытовых нужд, что является удобством и экономичностью по сравнению с покупкой отдельных агрегатов.

Расскажите о том, как выбрать двухконтурный газовый котел для обустройства собственного дома/квартиры/дачи. Что стало для вас решающим критерием в вашем выборе? Делитесь полезной информацией по теме, фото в блоке ниже, задавайте вопросы.

что это такое и как выбрать

Содержание статьи:

• Критерии выбора
• Технические характеристики
• Описание двухконтурного газового котла
• Автоматизация и энергетика
• Выбор теплообменника
• Рейтинг лучших производителей

Автономное отопление активно используется в частных домах и коттеджах, где нет возможности подключиться к тепловой сети. При проектировании автономного газового отопления нужно учитывать все технические нюансы и потребности жильцов. Двухконтурный газовый котел является основным нагревательным элементом, поэтому нужно заранее определиться с его типом и характеристиками. Чтобы правильно выбрать устройство, следует воспользоваться рекомендациями профессионалов.

Критерии выбора

Двухконтурный навесной котел может располагаться не только на кухне, но и в кладовой

Владельцы квартир и небольших частных домов часто выбирают двухконтурные котлы. Это связано со стремлением получить несколько инженерно-технических решений в одном устройстве. Благодаря таким моделям в доме появляется система отопления и горячая вода.

Для правильного выбора установки для автономной системы отопления необходимо заранее уточнить все требования:

• площадь дома или квартиры, где будет установлен котел;
• климатических условий, в которых будет эксплуатироваться устройство;
• отопительный сезон;
• минимально необходимое количество циклов включения и выключения устройства;

• количество жителей дома;
• уровень бытовой комфортности (устройство утепления, интенсивность обогрева).

Товар с высоким рейтингом лучше приобрести у популярного производителя.

Технические характеристики

При выборе бойлера в первую очередь необходимо обратить внимание на его совместимость с системой водоснабжения. Неисправности могут привести к повреждению радиаторов.

Основная область применения двухконтурных котлов – отопление малогабаритных помещений, в которых горячее водоснабжение не связано с большой протяженностью трубопроводов. Также учитывается количество постоянных жителей дома. При необходимости работы нескольких точек разбора горячей воды может возникнуть дефицит объема.

Описание двухконтурного газового котла

Конструкция двухконтурного котла

Двухконтурный газовый котел представляет собой небольшую котельную, в которой есть необходимые функции для бытовых нужд. Благодаря наличию автоматики устройства безопасны. Существуют разные типы котлов, которые отличаются способом установки.

Настенные модели практичны, недороги и удобны, поэтому они более распространены, чем другие виды. Их часто размещают в городских квартирах. Настенные котлы имеют малый вес за счет использования легкой нержавеющей стали и биметаллических материалов. Водяное отопление проточное, поэтому накопительный бак не нужен. Давление создается одним или двумя насосами. Датчики, система автоматики и другие элементы имеют минимальные габариты, поэтому сам котел компактный и миниатюрный.

Наружные устройства весят больше и мощнее. Они включают в себя накопительный бак. В конструкции используется чугун и сталь. Модель устанавливается на специальное место или в отдельное помещение с твердым полом. Помещение, в котором находится котел, должно иметь вытяжной зонт и дымоход. Подходит для отопления больших домов.

Выделяют изделия с естественной и принудительной тягой. Первые дешевле, но для их работы требуется дымоход. Закрытые топочные устройства дороже и массивнее, но они надежнее и практичнее.

Если в доме интенсивно используется горячая вода, можно дополнительно поставить накопительный бак на 50-60 литров. Котел обеспечит сохранение необходимой температуры в течение длительного времени.

Автоматика и питание

Газовые отопительные приборы должны быть оснащены автоматикой. Сенсоры и датчики или механические компоненты обеспечивают безопасную, стабильную и надежную работу котла. Устройство может работать в различных режимах, анализировать состояние всех механизмов работающего устройства. Изделия с электронными системами дороже механических, но они удобнее и проще. Но они подходят для установки в домах со стабильным электричеством. При скачках напряжения или выключении котел работать не будет. Механические модели дешевле, не зависят от сети и надежнее. Почти неприхотливый.

Ключевой технической характеристикой, по которой выбирают двухконтурный газовый котел для отопления частного дома, является его мощность. Это напрямую зависит от количества точек забора горячей воды. Также на требуемую нагрузку влияет площадь помещения и наличие качественной теплоизоляции. Чем хуже изоляция, тем мощнее потребуется котел.

Котла мощностью 24 кВт хватит на дом площадью 200 кв.м. Но если в доме два санузла, этой мощности будет недостаточно для оптимального водоснабжения. При этом рекомендуется брать модель не менее 40 кВт.

Из всей нагрузки котла на отопление уходит около трети, а это около 10 кВт. Вся остальная мощность необходима для нагрева воды.

После расчета необходимой мощности к полученному значению необходимо добавить 10-20% запаса. Часть энергии уходит на потери тепла, поэтому их необходимо учитывать. Для снижения потерь важно, чтобы дом имел хорошую теплоизоляцию.

Выбор теплообменника

Биметрический теплообменник газового котла

Современные двухконтурные котлы изготавливаются с теплообменниками двух типов. К ним относятся раздельные и битермические устройства.

Котлы раздельные — изделия с двумя теплообменниками. Основной выполняет роль обогрева системы отопления, второй греет воду. Такие устройства дороже из-за большого количества дополнительных функций и элементов. Главное преимущество в том, что нет накипи от непрямого нагрева. Также при такой системе вода не кипит.

Двухконтурный настенный котел с битермическим теплообменником имеет сдвоенные части. При этом нагревается вода и обогревается помещение. Минусы – образование накипи, ухудшение проходимости носителя и воды в трубе. Плюсы — низкая стоимость.

Рейтинг лучших производителей

Двухконтурные настенные котлы Ariston

Производством газовых котлов занимаются многие известные мировые компании. В частности, это российские «Нева», «Аристон», а также зарубежные «Виссманн», «Витопенд», «Бош» и другие. Все предлагают проверенные продукты с соответствующими гарантиями. Каждая модель должна сопровождаться инструкцией по использованию и установке, клипсами и другими элементами, а также паспортом и гарантийным талоном.

Большой популярностью пользуются газовые котлы Buderus. Они рассчитаны на мощность 24 Вт, которой достаточно для обогрева квартиры и небольшого дома. К достоинствам можно отнести длительный срок службы, небольшой размер настенной модели и качество сборки. Стоят дороже аналогов.

Если вам нужен мощный напольный котел, вы можете купить Westen Quasar итальянской компании Baxi. Российские котлы Navien de Luxe также отличаются хорошими характеристиками и соотношением цены и качества.

Вам необходимо купить устройство в профессиональном магазине. Поскольку котлы устанавливаются на долгие годы, они должны соответствовать всем характеристикам и не терять их со временем. Модели неизвестного производства прослужат меньше и могут не соответствовать всем заявленным в документации критериям.

Чтобы обогреватель проработал весь период без затруднений и проблем, необходимо соблюдать условия эксплуатации. Какие требования к месту установки и микроклимату предъявляет прибор, можно узнать в паспорте прибора.

Горячую воду получаем из дров

Твердотопливные котлы – высокоэффективное оборудование, предназначенное для отопления коттеджей, административных зданий и промышленных объектов. Они могут работать на дровах, опилках, угле, брикетах и ​​пеллетах и ​​незаменимы в местах, где нет централизованного газоснабжения и бывают перебои с электричеством.

Типы твердотопливного оборудования

Классификация котлов осуществляется на основе их функциональных возможностей, используемых материалов и принципов горения.

В зависимости от материала изготовления различают два типа твердотопливных котлов.

• Стальные блоки легкие и доступные по цене.
Чугунные модели
• тяжелее и габаритнее, но срок службы у них значительно больше. Они практически не подвержены коррозии, долговечны и выдерживают высокие температуры.

По своему назначению твердотопливный котел может быть одноконтурным и двухконтурным. Первый предназначен исключительно для обогрева помещений, второй, кроме функции обогрева, выполняет еще и функцию нагрева воды.

Водогрейный твердотопливный котел работает по классической схеме — сжигание топлива происходит снизу вверх. Загрузка осуществляется через верхнюю дверцу, а розжиг осуществляется снизу через окно топки, которое также используется для очистки агрегата.

Самыми безопасными и долговечными являются пиролизные котлы. Для них характерна технология длительного горения. В этом отношении котлы имеют определенные преимущества: экономичность, высокая производительность, длительная работа на одной загрузке, экологичность.

Продажа и профессиональное подключение котлов

Не устанавливайте твердотопливные котлы самостоятельно. Не зная технических особенностей, вы можете повредить оборудование. Рекомендуем доверить подключение и установку котла нашим специалистам.

Современный твердотопливный двухконтурный котел имеет конструкцию, обеспечивающую быстрый нагрев теплоносителя для системы отопления и воды для горячего водоснабжения. В летнее время года котлы с двумя контурами способны работать исключительно на подогрев горячей воды.

Для удобства в корпус встроен электронагреватель, выполняющий роль резервного источника тепла.

Устройство и принцип работы двухконтурного котла ТТ

Все бытовые двухконтурные твердотопливные котлы отопления имеют аналогичное устройство. Производители меняют принцип работы, модифицируют камеру сгорания, увеличивая объем и конфигурацию, но подогрев охлаждающей жидкости осуществляется по той же схеме:

• Отопительный контур состоит из двух пустых емкостей, вставленных одна в другую.
• По внутренней полости теплоносителя системы отопления циркулирует через внешний бак вода для горячего водоснабжения.
• Контур окружает дымовой канал, через который выводятся продукты сгорания. Температура нагрева достаточна для обеспечения равномерного нагрева теплоносителя и воды.

Современный двухконтурный твердотопливный котел в своей конструкции использует ломаный дымоходный канал, окруженный по всей длине теплоносителем. Нагретый дым не сразу выбрасывается в дымоход, как это происходит в классических котлах, а сначала циркулирует внутри котла, отдавая тепло.

Стандартно в устройство 2-х контурного котла входят следующие узлы:

1. Регулятор тяги.
2. Камера предварительного нагрева воздуха.
3. Заслонка, регулирующая режим работы.
4. Камера сгорания и камера дожигания (в некоторых моделях).
5. Распределитель воздуха.
6. Сетки.
7. Теплообменник из чугуна или стали.
8. Транспортер топлива (модели с автоматической загрузкой).

В современных моделях отопительного оборудования основной упор делается на автоматизацию процесса горения и увеличение продолжительности работы на одной загрузке топлива. Предусмотрена увеличенная камера сгорания, применены дожигание выхлопных газов и чувствительная автоматика.

Двойной и одиночный контур — в чем разница?

Если пояснить просто, без сложных технических терминов, то разница между одноконтурным и двухконтурным котлом в том, что первые работают исключительно на отопление помещений, вторые дополнительно нагревают воду для ГВС. Одноконтурный агрегат при необходимости также можно переоборудовать под горячее водоснабжение, подключив бойлер косвенного нагрева, но это потребует дополнительных затрат.

Твердотопливные котлы с 2 контурами имеют встроенный бак с двумя полостями, по которым циркулирует теплоноситель и вода для бытовых нужд. В процессе работы жидкость нагревается и поступает в систему отопления или горячего водоснабжения.

Старые модели двухконтурных твердотопливных котлов отопления не могли работать отдельно на ГВС и отопление. В современных конструкциях предусмотрен «летний» режим, позволяющий обеспечить горячее водоснабжение без обогрева здания.

Как нагреть горячую воду летом

Двухконтурные твердотопливные котлы для отопления и горячего водоснабжения последних моделей, способны работать исключительно на нагрев воды в летний период. Обеспечение горячей водой осуществляется следующими способами:

Некоторые потребители, помимо приобретения двухконтурного котла, дополнительно для получения горячей воды летом покупают и устанавливают бойлер косвенного нагрева.

Преимущество данного решения в том, что в накопительной емкости жидкость сохраняет свою температуру в течение нескольких суток. Поэтому нет необходимости топить одно- или двухконтурные котлы отопления на твердом топливе каждый раз, когда вам понадобится горячая вода. Одной растопки достаточно, чтобы обеспечить потребность в горячей воде на несколько дней.

Как выбрать твердотопливный котел с двумя контурами

Несмотря на широкий ассортимент выпускаемой продукции, выбрать твердотопливный котел с контуром ГВС самостоятельно не так сложно, как может показаться на первый взгляд. Достаточно рассмотреть несколько важных особенностей, связанных с устройством и принципом работы:

• Тип теплообменника — потребителю предлагается стальной и чугунный котел. Первый вариант дешевле, примерно в 2-3 раза дешевле, имеет меньший вес и устойчив к перепадам температур на подаче и обратке теплоносителя.
  Недостатком является относительно небольшой срок службы, порядка 10-15 лет. Минимальный срок эксплуатации чугунного котла – 35 лет. Чугунные модели отличаются лучшими тепловыми характеристиками по сравнению со стальными аналогами.
• Наличие встроенного ТЭНа — ТЭН выполняет функцию резервного источника тепла. После выгорания топлива охлаждающая жидкость постепенно остывает. На обратке установлен датчик температуры, который фиксирует изменения и подключается к нагревательному элементу.
  После остывания охлаждающей жидкости ниже заданных параметров автоматически включается электронагреватель, поддерживающий необходимую температуру жидкости. После повторного нагрева котла нагревательный элемент автоматически выключается.

Помимо указанных технических параметров, при выборе котла производится расчет мощности, подбирается модель по производителю и стоимости.

Рассчитываем необходимую мощность

Расчет классических одноконтурных котлов ведется по формуле 1 кВт = 10 м². Расчеты помогают найти примерное значение мощности и подходят для помещений с высотой потолков не более 2,7 м. Твердотопливный котел с отдельным контуром ГВС, рассчитанный с учетом затрат на подогрев воды.

Для здания с отапливаемой площадью 100 м² расчет ведется следующим образом:

• Исключительно для отопления необходим котел мощностью 10 кВт.
• Для нагрева ГВС необходима дополнительная мощность, равная 30-40% мощности отопительного котла.
• На здание площадью 100 м² потребуется двухконтурный котел мощностью 13-14 кВт. Округление в параметрах производится в большую сторону. Если у выбранного производителя нет котлов на 14 кВт, приобретите стандартное оборудование на 15 кВт.
• Встроенный нагревательный элемент не используется в качестве основного источника тепла и предназначен только для периодического использования.

Точные расчеты с учетом возможных теплопотерь выполняются с помощью специальных калькуляторов.

Марки двухконтурных твердотопливных котлов

Двухконтурные котлы производятся несколькими производителями. Особой популярностью у отечественного покупателя пользуются несколько моделей российской, украинской и европейской техники. Среди них:

• Conord KS-TV – модель, предлагаемая производителем в диапазоне мощностей от 16 до 50 кВт. В конструкции предусмотрена теплоизоляция корпуса толщиной 40 мм. Даже при интенсивном использовании поверхность котла остается холодной. Полнота сгорания твердого топлива составляет 90%. Можно перевести на газ.
• Каракан ТПЭВ — универсальная модель, предназначенная для работы на любом виде твердого топлива. В конструкции предусмотрена открытая камера сгорания, встроенный нагревательный элемент. Мощность 10 и 15 кВт. Котел полностью энергонезависимый с ручной загрузкой топлива.
• Mimax KSTGV — котел, работающий на твердом топливе и газе. Оснащен автоматикой. Модель стандартно изготавливается со стальной камерой сгорания. Производительность от 16 до 40 кВт. КПД 89%.
• Гефест КСТГВ — котлы по желанию заказчика комплектуются контуром ГВС или встроенным бойлером. Предусмотрена возможность перевода на природный или сжиженный газ. Доступные значения мощности: 12,5; 20; 25 и 40 кВт.
• CTC Trio — полностью автоматизированные универсальные котлы, предназначенные для работы на газе, электричестве и твердом топливе. Производитель Enertech Group, Швеция. Продукция концерна входит в сотню самого популярного отопительного оборудования, производимого в странах ЕС. Интенсивность подачи горячей воды составляет 730 л/час, КПД устройства – 96%. В конструкцию входит блок ТЭНов, 3 шт, по 4 кВт.
• Теплоприбор КС-Т — твердотопливный котел белорусского образца с двумя водяными контурами, называемый в простонародье «Березка». Топочная камера рассчитана на любой вид твердого топлива, брикетов и древесных отходов. Регулировка осуществляется вручную.
• КАЗ Корди АОТВ — производитель выпускает линейку бытовых твердотопливных агрегатов типоразмеров по производительности от 10 до 100 кВт. Модели оснащены автоматическим регулятором тяги, насосным оборудованием и воздуходувками.
• Буран – универсальный котел, работающий по принципу верхнего горения и оснащенный вертикальной камерой сгорания. Его дизайн напоминает латвийскую Стропуву. Мощность от 12 до 40 кВт. Котел работает 30 часов на одной закладке топлива.
• Атем Житомир — Имеет классический дизайн. Энергонезависимый. Основным преимуществом является возможность установки в систему отопления с давлением до 6 бар. Наличие или подключение ТЭНа не предусмотрено.

При выборе подходящей модели учитывайте реальные отзывы покупателей, которые некоторое время пользуются котлом отечественного или зарубежного производителя.

Стоимость котлов тт с 2 контурами

На двухконтурные твердотопливные котлы отопления и горячего водоснабжения нет жесткого лимита стоимости. На цену влияет курс рубля, марка производителя, используемый тип горения и автоматизация работы. Стоимость увеличивает наличие встроенного накопительного бойлера, чугунного теплообменника и т.п.

Котел Конорд КС-ТВ мощностью 30 кВт будет стоить 30 тысяч рублей, примерно в такую ​​же стоимость будет стоить модель Каракан. CTC Trio, оснащенный последними разработками и работающий практически на любом виде твердого топлива и газа, будет стоить ориентировочно 450-500 тысяч рублей. Высокая цена обусловлена ​​экономичностью, рекордным КПД 96%, несколькими камерами сгорания и практически полной автоматизацией процесса горения.

Преимущества и недостатки двухконтурного котла ТТ

Основным общим недостатком двухконтурных твердотопливных котлов является зависимость работы оборудования от человека. В последнее время появилось множество полностью автономных станций с механизированной подачей топлива. Но бюджетные модели все равно продолжают зависеть от человека.

До недавнего времени еще одним недостатком, с которым часто сталкивались владельцы котлов, был частый перегрев теплоносителя. Современные модели подключаются к группе безопасности, которая предотвращает аварийные ситуации и при закипании воды сбрасывает давление в системе. Дополнительно устанавливаются вентили, подмешивающие холодную воду к теплоносителю и постоянно выравнивающие температуру его нагрева.

В качестве преимуществ выделяют простоту установки, надежность и отсутствие необходимости регистрации. Для правильного подключения двухконтурного котла ТТ достаточно соблюдать рекомендации производителя и требования ППБ и СП. К каждой модели прилагается схема подключения, учитывающая различные нюансы и особенности комплектации.

Современные котлы работают до нескольких суток от одной загрузки топлива. Механизированные станции с автоматической подачей топлива, способные без остановки функционировать в течение всего отопительного сезона, обеспечивая теплом и горячей водой.

Универсальные модели, помимо твердого топлива, используют природный и сжиженный газ, а также электричество. Все эти моменты объясняют, почему котлы с двумя контурами пользуются спросом у бытовых потребителей.

Выбор отопительного котла в дом – серьезная задача. И если вы уже определились с видом топлива, то задача №2, которая перед вами стоит, это выбор количества контуров для оборудования. И тут уже надо разбираться более внимательно и детально. Наверняка у вас есть целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей. Мы постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

Отличие одноконтурного котла от двухконтурного

Установленный котел с 2-мя контурами

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — в количестве цепей.

Одноконтурные котлы отопления могут обогревать только помещения квартиры/дома . Они подключены к аккумуляторной системе (радиаторам) и нагревают воду только для них. Такой бойлер не греет воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы способны как отапливать дом, так и нагревать воду для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Он бывает 2 типов:

• теплообменник проточного типа — в таких котлах есть режим «Приоритет ГВС». Если вам нужно принять душ или помыть посуду, то вам нужно установить этот режим: тогда котел переключится на 2-й контур ГВС. Такие модели подходят для домов и квартир. небольшая площадь (до 70-80 кв.м.), так как в такие модели встроены маломощные теплообменники.
• Котлы со встроенным накопительным бойлером — Объем бака в среднем варьируется от 150 до 180 литров. Они могут нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет несколько холоднее, чем при накопительном способе.

Принцип работы и устройство двухконтурного котла

Такая модель изначально комплектуется дополнительным теплообменником для ГВС: в нем вода из системы ХВС (ХВС) обогревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный 9Клапан 0332 , контролирующий направление движения теплоносителя.

Все двухконтурные котлы имеют принцип приоритета ГВС . Теперь объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел немедленно перестанет греть воду для отопления дома и начнет нагревать ее для системы ГВС.

Выясняется, что во время использования горячей воды бездействует отопительный контур дома. В момент закрытия крана горячей воды котел моментально направляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точки водозабора. Если точек 2, то лучше разместить котел примерно посередине между ними. Если он и есть, то как можно ближе к нему.

Дело в том, что для нагрева воды требуется время: если открыть кран с горячей водой, то сначала польется холодная жидкость, а только потом – теплая. Чем дальше бойлер расположен от крана, тем дольше вы будете ждать прихода горячей воды.

Принцип работы и устройство одноконтурного котла

Схема котла с одним контуром и с двумя

В их конструкции имеется только один теплообменник который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , в которой расположены горелка и змеевик . Над последним находится теплообменник. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели сконструированы таким образом, что в дальнейшем к ним можно подключить этот котел.

В этом случае система будет работать так же, как двухконтурная котельная: по принципу приоритета контура ГВС с помощью клапана, контролирующего движение теплоносителя из одного контура в другой.

Плюсы и минусы одноконтурного котла

Одноконтурный котел с бойлером

Самое главное, что влияет на наш выбор, это преимущества и недостатки той или иной модели.

плюсы

• более низкая стоимость по сравнению с двойной моделью. Затраты на покупку, установку и обслуживание такого котла выйдут значительно меньше, чем на его аналог с двумя контурами.
• Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ установки, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы справятся с обогревом даже больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
• Меньше расход газа — вполне логично, так как такие котлы имеют только 1 контур. Однако при подключении бойлера расход будет значительно превышен.

Минусы

• Возможно только отопление дома — как мы говорили выше, если вы покупаете «голую» одноконтурную модель, вы будете обеспечены только теплом. Чтобы иметь возможность нагревать воду для ГВС, придется позаботиться об установке БКН (бойлера косвенного нагрева). Для этого вам нужно будет его выбрать, купить, соответствующие детали для его установки и т. д.
• Требуется отдельное помещение — котел и бойлер лучше устанавливать в отдельном помещении, так как система развязки труб будет выглядеть не очень эстетично, да и места будет занимать много.

Плюсы и минусы двухконтурного котла

Нужна аналогичная информация по двухконтурным котлам.

плюсы

• Небольшие габариты — так как конструкция котлов с 2-мя контурами изначально рассчитана на отопление и горячее водоснабжение, то его не нужно ничем дополнять. А это значит, что модель какого размера вы купили изначально, сколько места она у вас займет.
• Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место под котельную, чтобы разместить там котел. Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного пространства.
• Easy Operation — как было сказано ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой арматуры для этого компонента.

Минусы

• Нестабильное давление воды и температура теплоносителя — особенно это заметно, если котел работает на 2 точки водозабора. Из-за не очень большой мощности оборудования водопроводная вода может течь не всегда с сильным напором и не такая горячая, как вы заказали. Кстати, у одноконтурных с бойлером такой проблемы нет.
• Высокая потребность в обслуживании – второй теплообменник котла (для ГВС) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро зарастает накипью и налетом. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.
• более высокая стоимость – по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.

Мощность и габариты

Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».

Мощность

Итак, сначала рассмотрим одноконтурный котел отопления .

Рассчитать мощность прибора достаточно просто: на 10 кв.м. площади требуется 1 кВт мощности. Кроме того, не забывайте о марже в 20%. Здесь все просто. Однако особое внимание следует уделить объему бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать котел с бойлером в комплекте, то в среднем его объем будет 100-120 литров. При экономном расходе этого количества воды хватит на 2-3 человек. Однако о частом купании в ванной можно забыть.

Если выбирать БКН отдельно, то уже следует исходить из предпочтений домочадцев. Да, для большой бани понадобится бойлер объемом более 300 литров.

Двухконтурный котел : его мощность является самым важным параметром при выборе, ведь именно от нее зависит, какой температуры и под каким напором будет течь вода из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам будет достаточно бойлера на 10 кВт. Для любителей периодически попариться в ванной потребуется оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора одновременно рекомендуем купить котел на 24 кВт. С меньшей мощностью

Габариты и компактность

Как мы уже говорили, двухконтурный котел отопления в этом плане намного практичнее , так как это уже готовое изделие без необходимости подключения чего-либо дополнительно. Его можно установить в любом удобном для вас помещении.

Для одноконтурного нужно оставить много свободного места, так как скорее всего в дальнейшем потребуется подключение расширительного бака, предохранительного клапана, самого котла и т. д.

Оборудование

котел отопления с 1 контуром

Этот параметр напрямую связан с габаритами устройства.

Котел двухконтурный — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое оборудование для отопления и горячего водоснабжения (клапан, циркуляционный насос, арматура и т.д.) Вы делаете не нужно приобретать никаких дополнительных устройств – только трубы для подачи и отвода воды, а также для организации системы газоудаления.

Котел одноконтурный — Это базовая комплектация. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование, чтобы полностью обеспечить дом теплом и горячей водой. Настенные одноконтурные котлы, которые оснащены частью необходимых узлов.

Особенности эксплуатации одноконтурных и двухконтурных котлов

Напоследок мы дадим вам несколько полезных советов, которые в итоге помогут вам определиться с выбором.

• Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана горячей воды вам придется подождать некоторое время (несколько минут), пока холодная вода станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока она сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы будете просто сливать деньги в канализацию.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел не далее 5-7 метров от точки водозабора. Большее расстояние значительно снижает эффективность работы.

• В одноконтурных устройствах этого недостатка нет, но есть еще один. Если сразу не потреблять нагретую воду в БКН, то она остынет и снова нагреется. В результате энергия будет постоянно расходоваться на его обогрев.

Вывод

Так какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет – каждая семья выбирает устройство в соответствии со своими потребностями и условиями.

Если вы за экономию топлива и места — то вам обязательно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в ней есть потребность. Для сравнения: одноконтурный будет включаться каждые несколько часов — когда вода в котле остынет.

Также двухконтурным отдают предпочтение жители квартир, в которых не так много свободного места, как владельцы своих коттеджей.

Если вам за удобство и повышенную надежность — тогда одноконтурный — на ваш выбор. Нет контрастного душа, если второй кран открыт и слабый напор воды.

Выбор между одноконтурным и двухконтурным: видео

Обязательно посмотрите это видео, оно поможет вам определиться с выбором:

Надеемся, что наша статья дала вам примерное представление о ​эти два типа котлов, и вы уже сделали свой выбор. Удачи!

Компания «Насос-Котел» давно и прочно заняла лидирующие позиции на рынке отопительного оборудования и вспомогательного оборудования для личных нужд. Мы разработали уникальную и очень выгодную для потребителей схему доставки:

По Москве и Одинцовскому району Московской области привезем товар на 500 рублей;

Жителям других районов Московской области придется платить дополнительно 30 рублей за километр за пределами КАД;

Население России в целом сможет получить товар на 500 рублей + тариф транспортной компании;

Оплата груза, включая его собственную цену, производится при получении.

Двухконтурный твердотопливный котел

Одно из самых привлекательных предложений в нашем интернет-магазине — двухконтурный твердотопливный котел. Лучше всего рассмотреть их преимущества на примере СТРОПУВА С-15П, обеспечивающего длительное горение отопительной установки. Заложив внутрь даже простые дрова, пользователь освободит 30 часов. В случае с брикетами количество свободного времени увеличивается до 48 часов, в случае с пеллетами – до 72 часов. Воспользовавшись углем, можно увеличить продолжительность топки до 5 суток. А если будет выбран котел с запасом мощности, то можно будет во времени дополнительно расширить загрузку топлива.

Покупателям, интересующимся двухконтурными котлами на твердом топливе, за описываемую модель придется заплатить 82 800 рублей. Важно: на него распространяется опция бесплатного проезда по Москве и Одинцовскому району. В наличии имеется множество других моделей твердотопливных обогревателей, которые благодаря современным автоматическим системам не менее удобны, чем газовые или электрические. КПД оборудования очень высокий, а по безопасности оно намного опережает все, что работает на других видах топлива или электроэнергии.

Zota Mix 40 тоже хорошее решение. Это комбинированное изделие, способное работать как на газовом, так и на дизельном топливе. При этом стоимость ниже, около 60 тысяч рублей.

Как выбрать твердотопливный котел для отопления дома?

Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних, различных по мощности, техническим параметрам и в зависимости от фирмы-производителя — не менее 200. Конечно, сделать выбор очень сложно, особенно когда сравнение моделей, схожих по техническим параметрам.
Существующие отопительные котлы могут работать на электричестве, газе, твердом или жидком топливе. Выбор в пользу того или иного варианта делается в зависимости от того, какой из них более доступен пользователю. Жидкотопливные котлы хороши тем, что полностью не зависят от газа и электричества.

Твердое топливо – наиболее доступный вариант для сельских жителей, как с точки зрения производства, так и стоимости.

Кроме того, для ввода котлов в эксплуатацию не требуется разрешений соответствующих надзорных органов. Двухконтурный твердотопливный котел – это котел, который способен работать в двух режимах – режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.

Типы твердотопливных аппаратов

Существующие модели котлов по типу твердого топлива подразделяются на:

Обыкновенные. Сжигание топлива традиционным способом и может работать на чем угодно, что горит. Это классические твердотопливные коты.

Комбинированный. Они отличаются от обычных тем, что, кроме того, способны работать на дизельном топливе.

Производство газа. особого рода оборудование, использующее в качестве источника энергии древесину в основной камере и газы, выделяющиеся при сгорании дров в другой камере. Иначе такие котлы называют пиролизными.

Если смотреть на чертеж, то в первую очередь обращает на себя внимание наличие двух камер сгорания — для дров и газов.

В отсеке для дров предусмотрен вентилятор, удаляющий кислород из топки.

Пеллет. Пеллеты – вид твердого топлива для промышленности, изготавливаемый из отходов лесной промышленности. Может загружаться в котел автоматически.

Преимущества и недостатки

Как было сказано выше, работа двухконтурного твердотопливного котла отличается тем, что такой котел одновременно нагревает воду для отопления и бытовых нужд. При выборе котла нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы по этому параметру сочетаются с электрическими. А это значительно увеличивает стоимость использования котла и делает его зависимым от стабильности электроснабжения.

Преимущества двухконтурных твердотопливных котлов

• Отсутствие необходимости подключения к газовой магистрали облегчает монтаж устройства.
• являются самым бюджетным вариантом топлива.
• Автономность. Для работы котел не требует подключения к электричеству и газу, поэтому полностью автономен.

• Стальные либо длительного горения, либо обычного горения отличаются простотой ухода, в отличие от тех же газовых котлов.
• Высокий КПД (около 90%).

Недостатки двухконтурных твердотопливных котлов

• Зависимость от человека. Для бесперебойной работы требуется постоянный контроль человека для осуществления дополнительной загрузки дров.
• Твердотопливный котел нельзя ставить в ванной или на кухне. Потребуется выделить место под котельную.
• Для бесперебойной работы котла необходимо будет заготавливать дрова в больших объемах, а также где-то хранить и сушить их.

• Дрова для стальных или чугунных твердотопливных котлов длительного или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
• Размеры дровника явно зависят от топки, размеры которой определяются чертежом твердотопливного котла. Котлы длительного горения очень чувствительны к влажности древесины. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.

Критерии выбора котла

Выбрать подходящий котел из 200 моделей, представленных на рынке, не так просто. Специалисты рекомендуют обращать внимание на следующие параметры:

• Вид используемого топлива.
• Принцип сгорания топлива.
• Тип теплообменника.

Тип используемого топлива . Отопление дровами является наиболее экономичным. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролиза и длительного горения. Пеллеты – это отходы лесной промышленности и сельского хозяйства, наиболее востребованные в промышленном секторе.

Угольное топливо не получило широкого распространения из-за высокой стоимости горючего материала и перебоев с его поставками.

Принцип сжигания топлива . По принципу горения котлы бывают традиционные, длительного и твердотопливные котлы сверхдлительного горения. В котлах может быть реализован и газогенераторный принцип горения — когда при сгорании дров выделяются горючие газы (ацетон, метиловый спирт и др.). Древесные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где воспламеняются за счет повышенного поступления кислорода.

Таким образом, в основе процесса пиролиза лежит условие длительного горения топлива, основанное на том, что в камере создаются условия малой тяги, вследствие чего дрова медленно тлеют, а не сгорают быстро .
