Двигатели асинхронные взрывозащищенные
Двигатели асинхронные взрывозащищенные с короткозамкнутым ротором
Двигатели ВАО
Трёхфазные асинхронные короткозамкнутые взрывобезопасные двигатели серий ВАО со взрывонепроницаемой оболочкой предназначены для продолжительного режима работы от сети переменного тока частотой 50 или 60 Гц в шахтах, опасных по газу и пыли и во взрывоопасных зонах помещений, отнесённых по взрывоопасности к категории 1, 2, 3 и к группам Т1, Т2, Т3, Т4 (согласно классификации ПУЭ), в качестве привода насосов, вентиляторов, дымососов, воздуходувок и других механизмов, используемых в различных отраслях народного хозяйства.
Исполнение — горизонтальное на лапах, с щитовыми подшипниками качения, IM1001. Исполнение по взрывозащите — IExdIIBT4 и PB-4B (ExdI) для двигателей ВАО2, ВАО5 и IExde IICT4 для ВАО3, 2Еxd II СТЗ-для ВАО 800. Охлаждение двигателей ICA051. Степень защиты двигателя и коробки выводов IP54.
Комплектно с двигателями поставляются: термосигнализатор, запасные части, съёмник подшипников (по заказу потребителя), эксплуатационная документация.
Тип изделия |
Мощность, кВт |
Напряже-ние, В |
Частота вращения, об/мин |
КПД, % |
Масса, кг |
Двигатели ВАО2-450 низковольтные |
|||||
ВАО2-450-200/380-2У2 |
200 |
380 |
3000 |
94,1 |
2370 |
ВАО2-450-250/380-2У2 |
250 |
380 |
3000 |
94,3 |
2370 |
Двигатели ВАО2-450 3000 об/мин |
|||||
ВАО2-450-160-2У2 |
160 |
6000 |
3000 |
92,36 |
1765 |
ВАО2-450S-2У2, У5, Т2, Т5 |
200 |
6000 |
94,10 93,60 |
1760 |
|
ВАО2-450М-2У2, ХЛ2, У5, Т2, Т5 |
250 |
6000 |
94,30 93,80 |
1800 |
|
BAO2-450LA-2T3 |
250 |
6600 |
3000 |
94,70 |
2055 |
ВАО2-450LA-2У2, У5, Т2, Т5 |
315 |
6000 |
94,40 93,90 |
2050 |
|
ВАО2-450-315-2ДУ2 |
315 |
10000 |
3000 |
94,64 |
2350 |
ВАО2-450LВ-2У2,ХЛ2,У5,Т2,Т5 |
400 |
6000 |
94,90 94,40 |
2330 |
|
BAO2-450LB-2T2, Т5 |
400 |
6600 |
3000 |
94,50 |
2320 |
BAO2-450-200-2ДУ2 |
200 |
10000 |
3000 |
93,4 |
2080 |
Двигатели ВАО2-450 1500 об/мин |
|||||
ВАО2-450-160-4У2 |
160 |
6000 |
1500 |
94,2 |
2045 |
ВАО2-450-200-4У2, У5 |
200 |
6000 |
1500 |
94,85 |
2250 |
ВАО2-450-200/3-4У2 |
200 |
3000 |
1500 |
94,91 |
2250 |
ВАО2-450-250-4Т2 |
250 |
3300 |
1500 |
94,92 |
2315 |
ВАО2-450-200-4ДУ2 |
200 |
10000 |
1500 |
96,4 |
2160 |
ВАО2-450-250-4У2, У5 |
250 |
6000 |
1500 |
94,85 |
2470 |
ВАО2-450-200-4ДУ2 |
250 |
10000 |
1500 |
94,00 |
2380 |
ВАО2-450-315-4У2, У5 |
315 |
6000 |
1500 |
94,72 |
2780 |
ВАО2-450-315-4Т2 |
315 |
3300 |
1500 |
95,04 |
2505 |
ВАО2-450-400-4У2, У5 |
400 |
6000 |
1500 |
95,21 |
4330 |
Двигатели ВАО2-560 |
|||||
ВАО2-560-500-2У2 |
500 |
6000 |
3000 |
93,51 |
4150 |
ВАО2-560-630-2У2 |
630 |
6000 |
3000 |
93,75 |
4400 |
ВАО2-560-800-2У2 |
800 |
6000 |
3000 |
94,66 |
4870 |
ВАО2-560-1000-2У2 |
1000 |
6000 |
3000 |
94,94 |
5250 |
ВАО2-560-400-2ДУ2 |
400 |
10000 |
3000 |
92,33 |
4130 |
ВАО2-560-500-2ДУ2 |
500 |
10000 |
3000 |
93,14 |
4380 |
ВАО2-560-630-2ДУ2 |
630 |
10000 |
3000 |
93,57 |
4850 |
ВАО2-560-800-2ДУ2 |
800 |
10000 |
3000 |
94,34 |
5280 |
ВАО2-560-1000-2ДУ2 |
1000 |
10000 |
3000 |
94,70 |
5250 |
ВАО2-560-400-4У2, У5 |
400 |
6000 |
1500 |
95,21 |
|
ВАО2-560-500-4У2 |
500 |
6000 |
1500 |
94,71 |
5200 |
ВАО2-560-630-4У2, У5 |
630 |
6000 |
1500 |
95,82 |
5370 |
ВАО2-560-800-4У2 |
800 |
6000 |
1500 |
95,26 |
4750 |
ВАО2-560-800-6У2 |
800 |
6000 |
1000 |
94,82 |
4950 |
ВАО2-560-400-8У2 |
400 |
6000 |
750 |
94,2 |
4000 |
Двигатели ВАО2-630 |
|||||
ВАО2-630-800-4У2, У5 |
800 |
6000 |
1500 |
95,26 |
5000 |
ВАО2-630-800-6У2 |
800 |
6000 |
1000 |
94,82 |
5000 |
Двигатели ВАОЗ-450 |
|||||
ВАОЗ-4505-2У2 IIС |
200 |
6000 |
3000 |
94,10 |
1760 |
ВАОЗ-450М-2У2 IIС |
250 |
6000 |
3000 |
94,30 |
1800 |
ВАОЗ-450LА-2У2 IIC |
315 |
6000 |
3000 |
94,40 |
2050 |
ВАОЗ-450LВ-2У2 IIC |
400 |
6000 |
3000 |
94,90 |
2330 |
Двигатели ВАО-800 | |||||
ВАО-800-1000-12УХЛ4 |
1000 |
6000 |
500 |
95,30 |
11530 |
ВАО-800-800-10УХЛ4 | 800 | 6000 | 600 | 95,00 | 12000 |
ВАО-800-630-10УХЛ4 | 630 | 6000 | 600 | 94,6 | 12000 |
Двигатели ВАО-560 | |||||
ВАО-560-1250-2У2 | 1250 | 6000 | 3000 | 96,3 | 5050 |
ВАО-560-1250-2ДУ2 | 1250 | 10000 | 3000 | 95,9 | 5050 |
ВАО-560-1600-2У2 | 1600 | 6000 | 3000 | 96,1 | 5050 |
ВАО-560-1600-2ДУ2 | 1600 | 10000 | 3000 | 96,3 | 6000 |
ВАО-560-2000-2У2 | 2000 | 6000 | 3000 | 96,4 | 6000 |
Двигатели ВАО5-450 1500 об/мин | |||||
ВАО5-450-200-4У2, У5 | 200 | 6000 | 1500 | 93,8 | 1965 |
ВАО5-450-250-4У2, У5 | 250 | 6000 | 1500 | 95,0 | 2315 |
ВАО5-450-315-4У2, У5 | 315 | 6000 | 1500 | 95,0 | 2315 |
ВАО5-450-400-4У2, У5 | 400 | 6000 | 1500 | 95,2 | 2820 |
Структура условного обозначения:
ВАО — взрывозащищенный асинхронный, обдуваемый
2, 3, 5 — номер серии; 450, 560, 630 — высота оси вращения, мм
S, LA, LB, M — условная длина станины; 160…1000 — мощность в кВт
У2, Т2, У5, Т5 — климатическое исполнение
IIC — знак подгруппы электрооборудования
Двигатели взрывозащищенные вертикальные типа ВАСО2 и ВАСО4
Двигатели серий ВАСО2 и ВАСО4 предназначены для работы от сети переменного тока напряжением 380 В, частоты 50 Гц в качестве безредукторного привода аппаратоввоздушного охлаждения. Маркировка по взрывозащите — 1ExdllBT4 и 1ExdellCT3. Степень защиты IP54 или IP55. Форма исполнения М 9633.
По согласованию с изготовителем двигатели могут быть применены в составе частотно-регулируемых электроприводов с регулированием частоты вращения с помощью преобразователей частоты.
Комплектно с двигателями поставляются: запасные части и эксплуатационная документация. По желанию Заказчика двигатели могут комплектоваться электронагревателями и приборами контроля температуры. Двигатели изготовляются в соответствии с ГОСТ 183 и индивидуальными техническими требованиями Заказчика.
В двигателях серии ВАСО4 используется магнитожидкостный герметизатор, защищенный патентом № 216851.
Тип изделия |
Мощность, |
Напряже-ние, В |
Частота вращения, |
КПД, % |
Масса, кг |
ВАСО4-6,5-12 УХЛ1* |
6,5 |
380 |
500 |
82,00 |
200 |
ВАСО4-13-12 УХЛ1** |
13 |
380 |
500 |
89,70 |
510 |
ВАСО4-15-12 УХЛ1* |
15 |
380 |
500 |
91,00 |
740 |
ВАСО4-22-14 У1,ХЛ1** |
22 |
380 |
428,6 |
89,70 |
1110 |
ВАСО5-22-14 У1,ХЛ1* |
22 |
380 |
428,6 |
90,40 |
780 |
ВАСО2-30-32 У1* |
30 |
380 |
187,5 |
86,20 |
2020 |
ВАСО4-30-14 У1, ХЛ1** |
30 |
380, 660 |
428,6 |
90,30 |
1225 |
ВАСО5-30-14 У1, ХЛ1* |
30 |
380 |
428,6 |
91,10 |
870 |
ВАСО4-37-24 УХЛ1*** |
37 |
380 |
250 |
89,33 |
1580 |
ВАСО-4-37-14 У1, ХЛ1 ** |
37 |
380 |
428,6 |
90,50 |
1316 |
ВАСО5-37-14 У1, ХЛ1 * |
37 |
380 |
428,6 |
91,50 |
960 |
ВАСО4-55-24 УХЛ1 *** |
55 |
380 |
250 |
90,94 |
1940 |
ВАСО2-75-34 У1 * |
75 |
380 |
176,5 |
90,87 |
3630 |
ВАСО4-75-24 УХЛ1 *** |
75 |
380 |
250 |
91,85 |
2300 |
ВАСО2-90-24 У1 * |
90 |
380 |
250 |
92,30 |
2765 |
** Двигатели с маркировкой по взрывозащите IExdllBT4 и 1ExdellCT3
*** Двигатели с маркировкой по взрывозащите IExdеllBT4 и 1ExdellCT3
Структура условного обозначения:
ВАСО — двигатель взрывозащищенный асинхронный специальный обдуваемый
2, 4, 5 — номер серии
6,5, 13, 15, 22, 30, 37, 55, 75, 90 — мощность в кВт
12, 14, 24, 32, 34 — число полюсов
УХЛ1, У1, ХЛ1 — климатическое исполнение
Двигатели асинхронные вертикальные типа ВАОВ
Двигатели взрывозащищенные с короткозамкнутым ротором типа ВАОВ предназначены для привода подпорных насосов магистральных нефтепроводов. Конструктивное исполнение IM4011.
Исполнение — вертикальное, крепится фланцем к обсадной колонне шурфа. Исполнение по взрывозащите — 1Exd IIBT4, охлаждение двигателя 1СА051. Степень защиты IP54.
Комплектно с двигателем поставляются датчики контроля, запасные части, съемник подшипников (по заказу потребителя), эксплуатационная документация. Двигатели изготовляются в соответствии с ГОСТ 183 и индивидуальными техническими требованиями Заказчика.
Конструкция двигателей защищена патентами №33270 и №34038 на полезные модели.
Тип изделия |
Мощность, кВт |
Напряже- |
Частота вращения, |
КПД, % |
Масса, кг |
ВАОВ-200-2У2 |
200 |
6000 |
3000 |
93,02 |
1967 |
ВАОВ-250-2У2 |
250 |
6000 |
93,45 |
2022 |
|
ВАОВ-315-2У2 |
315 |
6000 |
94,20 |
2200 |
|
ВАОВ-400-2У2 |
400 |
6000 |
94,74 |
2450 |
|
ВАОВ-400-4УХЛ1 |
400 |
6000 |
1500 |
95,21 |
3500 |
ВАОВ-400-4Д УХЛ1 |
400 |
10000 |
94,74 |
3450 |
|
ВАОВ-800-4УХЛ1 |
800 |
6000 |
95,7 |
6510 |
|
ВАОВ-800-4Д УХЛ1 |
800 |
10000 |
95,4 |
7085 |
|
ВАОВ-1250-4УХЛ1 |
1250 |
6000 |
96,0 |
8515 |
|
ВАОВ-1250-4Д УХЛ1 |
1250 |
1000 |
95,9 |
8500 |
|
ВАОВ-2000-4УХЛ1 |
2000 |
6000 |
96,6 |
10300 |
|
ВАОВ-2000-4Д УХЛ1 |
2000 |
1000 |
96,2 |
10250 |
Структура условного обозначения:
ВАОВ — взрывозащищенный асинхронный обдуваемый вертикальный
200, 250, 315, 400, 800, 1250, 2000 — мощность в кВт
2 и 4 — число полюсов
Д — напряжение 10 кВт
УХЛ1, У2 — климатическое исполнение
Двигатели взрывозащищенные типа ДАЛ
Асинхронный взрывозащищенный электродвигатель типа ДАЛ 280-75-8 У1 скороткозамкнутым ротором предназначен для привода компрессора автомобильной газонаполнительной компрессорной станции (АГНКС). Асинхронных взрывозащищенный электродвигатель типа ДАЛ 280-75-6 У5 с короткозамкнутым ротором может быть применен для привода ленточных конвейеров и других механизмов, работающих в угольных шахтах, опасных по газу (метану) и угольной пыли, отнесенные к группе I по ГОСТ 12.2.02. Двигатели предназначены для продолжительного режима работы S1. Климатическое исполнение У1. Двигатели имеют взрывобезопасный уровень взрывозащиты «Взрывонепроницаемая оболочка».
Уровень и вид взрывозащиты lExd IIBT4 (ДАЛ 280-75-8 У1) и РВ-ЗВ (ДАЛ 280-75-6 У5).
Конструктивное исполнение по способу монтажа IM1001. Исполнение по степени защиты IP54.
Охлаждение воздушное по схеме самовентиляции. Способ охлаждения IC0141.
Двигатели выполнены на подшипниках качения с консистентной смазкой. Подшипниковые узлы имеют устройство для пополнения смазки без разборки двигателя. Соединение валов двигателя и компрессора имеет два варианта: «жесткое» и «мягкое» — через эластичную муфту. Двигатель может поставляться комплектно с аппаратурой мягкого пуска, либо с преобразователем частоты.
Конструкция двигателей защищена свидетельством № 30038 на полезную модель.
Тип изделия |
Номинал. мощность, кВт |
Номинал, напряже-ние, В |
Частота вращения (синхрон-ная), |
Частота эл. тока. |
Коэф. мощн. |
КПД, % |
Масса, кг |
ДАЛ-280-75-8 У1 |
75 |
660/380 |
750 |
50 |
0,86 |
94,20 |
950 |
ДАЛ-280-75-6 У5 |
75 |
660/380 |
1000 |
50 |
0,9 |
93,5 |
900 |
Примечание: В условном обозначении: 280 — высота оси вращения; 8 и 6 — число полюсов
xn--80aehbqifkrtekee8g5c.xn--p1ai
Обзор российских производителей взрывозащищенных асинхронных двигателей
Взрывозащищенные двигатели в России пользуются большим спросом, так в нашей стране нефть является главной статьей экспорта в денежном выражении, а для ее добычи, транспортировки, хранения и переработки — нужно оборудование с особыми требованиями. Одно из главных требований- взрывозащищенность.
Основные различия взрывозащищенного двигателя от общепромышленного — это наличие специальной защитной оболочки. Она создана из материалов, который способны выдерживать нагрев до высоких температу и неблагоприятные воздействия окружающей среды. Кабель такого электродвигателя помещен в металлическую очень гибкую и износостойкую оплетку.
Так же производители, для показания лучших результатов в своей отрасли, совершенствуют свою продукцию, например, внедряют цифровую электронику нового поколения, наряду с регулированием числа оборотов, обеспечивается удобное пользование: от входа в эксплуатации, проведение диагностики, индикации, обслуживания, а также регистрации ошибок и поломок. Каждый производитель развивает свою технологию, чтобы именно ее выбрали для использования в нефтяной сфере.
Согласна работе агентства «Бизнес-монитор», мониторингу рынка взрывозащищенных электродвигателей, основными российские производители взрывозащищенных электродвигателей являются:
- ОАО «ВЭМЗ»
- НПО «Кузбассэлектромотор»
- ОАО «Ярославский электромашиностроительный завод» (ОАО «Элдин»)
ОАО ВЭМЗ [1],выпускаемые электродвигатели от 7,5 кВт с классом энергоэффективности IE-3и выше. Все двигатели, изготовленные по стандарту IE3, при определенных условиях экономят до 60% электрической энергии.

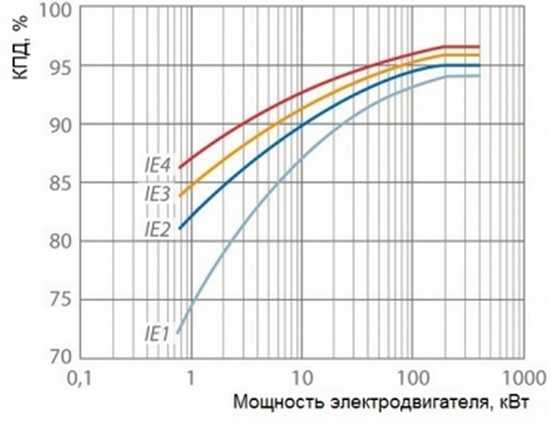

На рисунке (1) представлено соответствие КПД и мощности электродвигателя при разных классах энергоэффективности. Чем выше класс энергоэффективности, тем большее значение КПД и мощности.
Рисунок 1– соответствие КПД и мощности электродвигателя при разных классах энергоэффективности
Современные технологии, применяемая в новых электродвигателях ОАО ВЭМЗ, позволяют максимально уменьшить потери в обмотке статора, пластинах статора и ротора двигателя, связанные с вихревыми токами и отставанием фаз. Кроме того, в этих двигателях сведены к минимуму потери при прохождении тока через пазы и контактные кольца ротора, а также потери на трение в подшипниках.
ООО НПО Кузбассэлектромотор [2] производит двигатели для предприятий нефтехимической, газовой отраслейпредлагаются электродвигатели следующих серий: АИМР 160, 180 мощностью от 7,5 до 30 кВт; АВ 200, 225,280 мощность от 18,5 до 160кВт.
Для повышение срока службы на двигателях габаритов 200, 225, 250, 280 рудничного исполнения и габарита 280 химического исполнения на 1500 об/ мин. устанавливаются жёсткие секции обмотки статора.
Применяется изоляция «Имидофлекс» обмотки статора на базе полиамидных композиционных плёнок, является аналогом изоляции «КАРТОN» фирмы «DU PONT», класс нагревостойкости Н(180оС). На электродвигателях рудничного исполнения применяются температурные датчики классом С (200оС) Обмоточный провод ПЭТ200 пропитанный полиамидными лаками с температурным классом С (200оС) Благодаря применению вышеуказанных материалов электродвигатели нашего предприятия имеют температурный запас 20-25оС (а каждые 10оС температурного запаса повышают время службы электродвигателя до 2 лет).
ОАО «Ярославский электромашиностроительный завод» (ОАО «Элдин») [3], производит взрывозащищённые электродвигатели с короткозамкнутым ротором, со взрывозащитой вида: «d» — взрывонепроницаемая оболочка, Продукция, выпускаемая в настоящее время предприятием, обладает следующими преимуществами: высокий КПД, cos φ, высокие моментные характеристики, низкий уровень шума, низкий перегрев обмотки, низкий пусковой ток, небольшая масса, небольшие габаритные размеры, большой срок службы
Таким образом, в результате обзора современных российских производителей взрывозащищенных асинхронных двигателей выявлены лидирующие предприятия по производству взрывозащищенных асинхронных двигателей, а также их преимущества. Установлено, что производители уделяют основное внимание высокому КПД, надежности, простоте обслуживания, малошумности и долговечности двигателя.
Список литературы:
1. Владимирский электромоторный завод [Электронный ресурс]. URL http://www.vemp.ru/
2. Торговый дом КУЗБАССМОТОР [Электронный ресурс].
3. URL http://kuzbassmotor.ru/catalog
4. Открытое Акционерное Общество Ярославский электромашиностроительный Завод (ОАО “ELDIN”).
5. URL http://www.eldin.ru/
6. QuattroClima 2010—2016 Официальный сайт [Электронный ресурс]. URL http://www.quattroclima.biz/about/news/energosberezhenie-sistema-ventilyatsii-klassyi-energosberezhenie-ie-elektrodvigatel-standart-ie3/
2016 © Магданова К.Р., Кайбышев В.Р., Салахов А.Х.
nauka-rastudent.ru
Наименование параметра |
Значение |
Номинальная мощность, кВт |
200 |
Режим работы по ГОСТ 183-74 |
S1 |
Номинальное напряжение, В |
1140 |
Номинальный ток, А |
129 |
Частота вращения, об/мин |
1500 |
Номинальное скольжение, % |
3,6 |
Коэффициент полезного действия, % |
91,4 |
Коэффициент мощности, отн. ед. |
0,85 |
Начальный пусковой ток, А |
773 |
Начальный пусковой вращающий момент, Н·м |
2115 |
Максимальный вращающий момент, Н·м |
3000 |
Номинальный вращающий момент, Н·м |
1321 |
Отношение начального пускового тока к номинальному, отн.ед. |
5,95 |
Отношение начального пускового вращающего момента к номинальному, отн.ед. |
1,6 |
Отношение максимального вращающего момента к номинальному, отн.ед. |
2,27 |
Класс изоляции |
Н |
Охлаждающая жидкость |
вода |
Минимальный расход воды, м3/ч |
1,2 |
Масса, кг |
1340 |
motor-e.ru
Асинхронные взрывозащищенные электродвигатели — Ex исполнение
Асинхронные взрывозащищенные электродвигатели разработаны для обеспечения приводов машин и механизмов, работающих в условиях повышенной взрывоопасности. Взрывозащищенные двигатели необходимы там, где существует риск образования взрывоопасных сред. Основные области применения взрывозащищенных двигателей – нефтедобывающая и нефтеперерабатывающая промышленность, угольная, химическая, газовая промышленность.
Каталог взрывозащищенных электродвигателей
Применение взрывозащищенных двигателей
Практически все машины, работающие в угодных и сланцевых шахтах, в условиях опасности выбросов метана, оснащены взрывозащищенными двигателями. Также применение взрывозащищенных электродвигателей обосновано в производственных цехах и наружных установках, в случаях, когда технологический процесс связан с выбросом веществ, способных при контакте с воздухом превращаться во взрывоопасные среды.
В зависимости от условий эксплуатации, взрывозащищенные двигатели укомплектовываются дополнительными элементами. Так, взрывозащищенные электродвигатели, которым предстоит работать в угольной шахте, отличаются от взрывозащищенных электродвигателей, предназначенных для транспортировки нефти или газа. Подобрать взрывозащищенный электродвигатель с максимально подходящими параметрами вам помогут наши консультанты, предоставив подробную информацию о каждой модели двигателя, включая ее технические характеристики и оптимальную область применения.
Взрывозащищенный Besel Ex Sg 56-4A-T3 исполнение IMB5
У нас вы можете недорого купить взрывозащищенные двигатели высокого качества. Вся продукция сертифицирована и сопровождается гарантией качества от производителя. Предлагаемые взрывозащищенные двигатели – образец по-настоящему надежного, экономичного и безопасного оборудования.
www.xn—-7sbfedebebzdrkbi5bmwkezhiw8r1a.xn--p1ai
Электродвигатель асинхронный взрывозащищенный АВ200, АВ225
Весь каталог — электродвигатели взрывозащищенныеОбщие технические характеристики электродвигателя АВ 200, АВ 225
Электродвигатель асинхронныей взрывозащищенный АВ 200, АВ 225 трехфазный с короткозамкнутым ротором используется во внутренних и наружных установках для взрывоопасных видов производств — химической, газовой, нефтеперерабатывающей и других отраслях промышленности, где может образоваться взрывоопасная смесь газов и паров с воздухом.
- Монтажное исполнение двигателя — IM1001 (ВЗ) на лапах, М9701 фланцевое на лапах, IM4001, IM4011 фланцевое по ГОСТ 2479.
- Исполнение электродвигателя по взрывозащите — 1ExdllBT4 / 2ExdllCT4.
- Питающее напряжение сети 660 / 380 В переменного тока с частотой 50 Гц.
- Степень защиты оболочки двигателя — IP54.
- Класс нагревостойкости изоляции двигателя не ниже — Н.
- Режим работы электродвигателя — продолжительный S1.
- Климатическое исполнение двигателя — У2,5; Т2,5 по ГОСТ 15150.

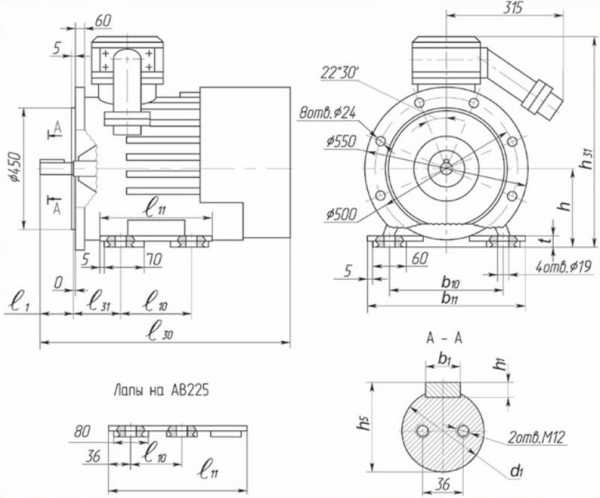

Габаритные и установочные размеры электродвигателей взрывозащищенных АВ 200, АВ 225
Тип двигателя |
Размеры, мм |
h41 |
Масса, кг IM1001 |
|||||||||||||
l1 |
l10 |
l11 |
l30 |
l31 |
b1 |
b10 |
b11 |
d1 |
h |
h2 |
h5 |
t |
IM1001 |
IM4001 |
||
АВ200М2 |
110 |
267 |
345 |
845 |
133 |
16 |
318 |
390 |
55 |
200 |
10 |
59 |
20 |
570 |
630 |
380 |
АВ200L2 |
110 |
305 |
385 |
885 |
133 |
16 |
318 |
390 |
55 |
200 |
10 |
59 |
20 |
570 |
630 |
400 |
АВ200М4,6,8 |
140 |
267 |
345 |
875 |
133 |
18 |
318 |
390 |
60 |
200 |
11 |
64 |
20 |
570 |
630 |
360 |
АВ200L4,6,8 |
140 |
305 |
385 |
915 |
133 |
18 |
318 |
390 |
60 |
200 |
11 |
64 |
20 |
570 |
630 |
400 |
АВ225М2 |
110 |
311 |
520 |
1015 |
149 |
16 |
356 |
430 |
55 |
225 |
10 |
59 |
25 |
610 |
645 |
470 |
АВ225М4 |
140 |
311 |
520 |
1045 |
149 |
18 |
356 |
430 |
65 |
225 |
11 |
69 |
25 |
610 |
645 |
480 |
АВ225М6 |
140 |
311 |
520 |
1045 |
149 |
18 |
356 |
430 |
65 |
225 |
11 |
69 |
25 |
610 |
645 |
500 |
АВ225М8 |
140 |
311 |
520 |
1045 |
149 |
18 |
356 |
430 |
65 |
225 |
11 |
69 |
25 |
610 |
645 |
500 |
Основные технические характеристики электродвигателей взрывозащищенных АВ200, АВ225
Типоразмер электродвигателя |
Мощность, кВт |
Частота вращения, об/мин |
Скольжение, % |
КПД, % |
cos φ |
Iпуск____ Iном |
Мпуск ____ Мном |
Ммакс ____ Мном |
Ммин ____ Мном |
Момент инерции, кг*м² |
АВ200М2 |
37 |
3000 |
1,6 |
93 |
0,89 |
7 |
2 |
2,6 |
1,4 |
0,45 |
АВ200L2 |
45 |
3000 |
1,6 |
93 |
0,89 |
7 |
2,1 |
2,6 |
1,4 |
0,54 |
АВ200М4 |
37 |
1500 |
2,5 |
93 |
0,88 |
7 |
2,8 |
2,8 |
1,4 |
0,82 |
АВ200L4 |
45 |
1500 |
2,5 |
93 |
0,88 |
7 |
2,8 |
2,8 |
1,4 |
0,93 |
АВ200М6 |
22 |
1000 |
1,8 |
92 |
0,86 |
6,5 |
2,4 |
2,6 |
1,4 |
1,4 |
АВ200L6 |
30 |
1000 |
1,8 |
92 |
0,86 |
6,5 |
2,4 |
2,6 |
1,4 |
1,58 |
АВ200М8 |
18,5 |
750 |
1,8 |
91 |
0,79 |
6 |
2,5 |
2,5 |
1,4 |
1,4 |
АВ200L8 |
22 |
750 |
2 |
91 |
0,8 |
6 |
2,2 |
2,5 |
1,4 |
1,58 |
АВ225М2 |
55 |
3000 |
1,5 |
92 |
0,89 |
7 |
2 |
2,8 |
1,1 |
0,66 |
АВ225М4 |
55 |
1500 |
1,5 |
93 |
0,88 |
6,5 |
2,3 |
2,6 |
1,1 |
1,35 |
АВ225М6 |
37 |
1000 |
1,6 |
93 |
0,87 |
6,5 |
2,5 |
2,4 |
1 |
2,45 |
АВ225М8 |
30 |
750 |
1,6 |
92,5 |
0,79 |
6 |
2,4 |
2,6 |
1 |
2,45 |
Купить электродвигатель асинхронный взрывозащищенный АВ у нас — это просто!
СпецЭлектро — доступная цена на электродвигатели и электрооборудование.
Каталог — взрывозащищенные электродвигатели
При оформлении заказа обеспечивается доставка оборудования по всей России (полный список регионов России)
Многолетний опыт работы на рынке электротехнического оборудования, сотрудничество с заводами-изготовителями, а также наличие продукции на наших складах, позволяет осуществлять покупку и доставку электрооборудования и комплектующих в кратчайшие сроки. Специалисты компании «СпецЭлектро» помогут найти оптимальное решение по техническим характеристикам, цене и времени доставки электродвигателя или оборудования для Вашей задачи. Наши специалисты подберут замену для устаревшей серии оборудования и ответят на все интересующие Вас вопросы, помогут купить электродвигатель и подходящее вам оборудование.
Купить электрооборудование с доставкой — это просто!
При покупке электрооборудования, компания обеспечит постгарантийное обслуживание
se33.ru
Взрывозащищенные асинхронные двигатели – преимущества, использование
В современных производственных условиях взрывозащищенные асинхронные двигатели обеспечивают высокую степень защиты и безопасности рабочего процесса. Специфика применения сказывается и на исполнении устройства. Особенности – степень защиты от попадания пыли и влаги чугунного корпуса класса IP 54 и 55; по факту это следующие конструктивные усиления: подшипниковые щиты и штуцеры в местах стыковки уплотнены, на заднем и переднем подшипниковых щитах установлены уплотнительные манжеты.
Изоляция обмотки статора выполнена из материалов с классом нагревостойкости F, обмотка статора соответствует технологии вакуумной пропитки. За счет чугунного корпуса взрывозащищенный асинхронный двигатель характеризуется следующими «бонусами»: снижение электромагнитных потерь, поскольку электропроводимость алюминиевого корпуса статора выше, чем у чугуна, как следствие, повышение КПД. Резьбовые соединения чугунного корпуса не подвержены окислению и разрушению, высокая жесткость лап крепления исключает деформацию.
Все конструктивные элементы и узлы асинхронного двигателя помещены в оболочку, выдерживающую давление взрыва изнутри. Таким образом, при возникновении внештатных ситуаций взрыв «капсулируется» и не передается наружу. Применена технология щелевой взрывозащиты, для покрытия поверхности использована специальная смазка, заземление кабеля в высокопрочной оболочке выполняется с помощью специальных внутренних и наружных зажимов.
Буквенная индексация класса взрывозащитного исполнения оболочки:
- Ех – m – повышенная герметизация,
- q – кварцевое наполнение с токоведущими частями,
- I – безопасность возникновения искры,
- d – взрывонепроницаемость,
- s – специальная классификация взрывозащиты,
- p – оболочка заполнялась защитным газом под избыточным давлением,
- e – повышенный уровень безопасности.
Цифровая индексация уровня взрывозащиты:
- 0 – наиболее высокий уровень безопасности, использованы специальные средства, меры защиты;
- 1 – взрывозащита обеспечена при вероятных аварийных ситуациях, при механических повреждениях;
- 2 – взрывозащита обеспечена только на период нормального рабочего режима.
Асинхронные взрывозащищенные двигатели – использование
Приводные механизмы внешних, внутренних установок в геолого-разведывательных экспедициях, в работе буровых, нефтедобывающих, газоперерабатывающих установок, в химической и смежных областях промышленности. Так же асинхронные двигатели применимы в условиях сурового климата, в субтропиках, в работе горнодобывающего оборудования, в условиях работы возможного образования взрывоопасных паровоздушных смесей.
Асинхронные двигатели – выбор в пользу качества и надежности
Асинхронные 3-хфазные низковольтные или высоковольтные двигатели предложены на современном рынке в различных модификациях и конструктивных особенностях.
Выбор конкретной модели зависит от ряда параметров. Основное исполнение предусматривает включение в сеть напряжением 220, 380 В с частотой 50 Гц. Оснастка дополнительным оборудованием – встроенный электромагнитный тормоз, подключение через тиристорное пусковое устройство, повышенный пусковой момент, показатели скольжения, в специфических условиях узкой направленности – судовые механизмы, рудничное оборудование, для работы бессальниковых компрессорных механизмов, привод моноблочного насоса и прочее.
Также могут устанавливаться приборы теплоконтроля подшипников, корпуса, обмотки статора, в таких случаях на корпус статора выводятся коробки приводов.
www.deltaprivod.ru
Асинхронный трехфазный взрывозащищенный электродвигатель | Производителя

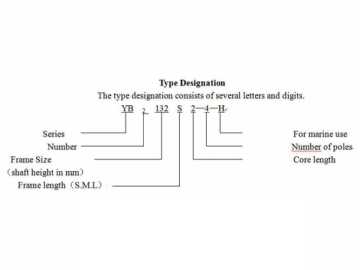

Взрывозащищенный асинхронный трехфазный электродвигатель серии YB2-H представляет собой полностью зарытый электродвигатель с короткозамкнутым ротором «беличья клетка» и вентиляторным охлаждением. Такие двигатели разрабатываются и производятся в соответствии с государственными стандартами для электрооборудования, работающего во взрывоопасных средах. Именно поэтому они взрывобезопасны, высокопроизводительны и бесшумны. Наши асинхронные двигатели предназначены для привода насосов, вентиляторов, сепараторов, гидравлических машин и других судовых механизмов, работающих в непосредственной близости от взрыво- и огнеопасных материалов. Эксплуатационные характеристики удовлетворяют
требования следующих международных стандартов:
МЭК 60034 Машины электрические вращающиеся
МЭК 60068 Испытания на устойчивость к внешним воздействиям
МЭК 60072 Машины электрические вращающиеся. Размеры и ряды выходных мощностей
МЭК 60092 Судовое электрооборудование
Конструкция
1. Степень защиты: IP44 или IP56 (TEFC- закрытые обдуваемые двигатели)
2. Цилиндрический конец вала. Двигатели типа B3 и B35 с двумя концами валов доступны по дополнительному запросу. Двигатели типов B3 и B35 с двумя концами вала предоставляются по дополнительному запросу. Но второй конец вала может передавать только номинальную выходную мощность с помощью прямого подключения. Вал изготавливается из высококачественной стали №45.
3. Клеммная коробка соответствует публикации МЭК 60034-8. Расстояние между двумя соседними токоведущими частями составляет не менее 8 мм, а путь утечки – не менее 12 мм. Дополнительный контакт внутри коробки предназначен для заземления.
www.etwinternational.ru
