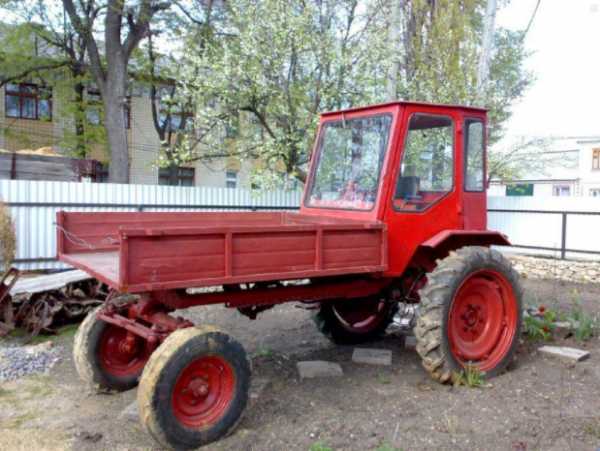

Устройство трактора Т-16 — конструктивные особенности агрегата
Существуют тракторы, на популярность в народе которых практически не влияет выпуск новых и более современных сельскохозяйственных агрегатов. В число этих тракторов входит легендарный Т-16, более известный отечественным фермерам, как «шассик». Он прост в применении и ремонте своими руками, универсален, и, что немаловажно, крайне вынослив – именно эти черты больше всего ценятся нашими аграриями в известном тракторе.
Основой, «сердцем» трактора «Шассик» Т-16 является его двигатель марки Д-16. Изначально трактора Т-16 оснащались моторами, мощностью в 16 л. с., однако позже в комплектацию агрегатов поступили более мощные двигатели, обладающие отдачей в 25 л. с. Трактора с такими моторами получили название Т-16М, а их выпуск был продлен вплоть до 1995 года.
Двигатели первых агрегатов Т-16 оборудовались простыми, но очень эффективными системами воздушного охлаждения. Сами моторы работали в 4 такта и имели 2 цилиндра. Дополнительно на мотор трактора устанавливалась система газового распределения и шатунный механизм. Отличительной особенностью первых моделей Т-16 было расположение моторов в их конструкции – двигатели в них располагались в задней, а не в передней части. Для запуска мотора в конструкции каждого трактора был предусмотрен электрический стартер.
В конструкцию трансмиссии трактора входила 7-ступенчатая механическая коробка передач и сухая тормозная система ленточного типа. Наличие такой КПП позволило трактору передвигаться в диапазоне скоростей от 1,5 до 17,5 км/ч. Трансмиссия располагалась в передней части конструкции трактора Т-16. Все ее запчасти изготовлены из прочных металлических сплавов, обладающих повышенной стойкостью к износу и коррозии.
Трактор Т-16 оснащен фрикционной однодисковой муфтой сцепления. Она достаточно надежна и безотказна даже при эксплуатации трактора в самых тяжелых погодных условиях.
На легендарном агрегате установлен жесткий каркас, поверхность которого облицована множеством укрепляющих элементов. Более поздние модели Т-16 дополнительно оборудовались крышей, панелями и дверьми, защищающими водителя от осадков. При необходимости кабину трактора можно разобрать.
Каждый трактор «Шассик» оснащен удобным водительским сиденьем, которое можно отрегулировать по весу и росту водителя. Для дополнительного комфорта в кабине водителя предусматривался подлокотник. Более подробно интерьер салона трактора Т-16 можно изучить на фото.
Для передвижения на агрегате в его кабине предусмотрено стандартное рулевое управление и педали, которые соединяются с рычагами управления посредством пальцев и наконечников.
Отдельного внимания заслуживает наличие в конструкции агрегата мощного сцепного механизма, который позволяет устанавливать на сельскохозяйственную машину практически любое навесное оборудование.
Простая конструкция легендарной сельскохозяйственной машины существенно упрощает ее самостоятельный ремонт и обслуживание. Благодаря наличию свободного доступа к основным механизмам агрегата его владельцу не требовалось демонтировать детали для заливания масла или замены расходных материалов.
Технические характеристики трактора Т-16
Высокая популярность агрегата Т-16 во многом обусловлена его хорошими эксплуатационными показателями. Именно благодаря им легендарный «шассик» считается многими экспертами универсальным агрегатом.
Характеристики трактора Т-16 включают:
- мощность двигателя – 16 л. с.;
- марка мотора – Д16;
- диапазон скоростей – 3,72–19,5 км/ч;
- доступная ширина регулировка колеи – 155–200 см;
- максимальный груз для перевозки на платформе – 750 кг;
- дорожный просвет – 56 см;
- скорость вращения ВОМ – 533 об/мин;
- вес – 1685 кг.
Расход топлива агрегатом достаточно скромный, и составляет около 272 г/КВтч при работе под средними нагрузками. Больше всего топлива трактор потребляет в случаях, когда он используется, как погрузчик.
Как завести трактор Т-16 – подробно для начинающих
Далеко не каждый начинающий фермер знает, как правильно заводить трактор Т-16. Запуск «Шассика» имеет определенные нюансы, не придерживаясь которых, агрегат попросту заглохнет.
Для запуска трактора необходимо:
- Сесть на водительское сиденье и найти тумблер массы, расположенный над аккумулятором – в большинстве случаев тумблер имеет вид простой железной кнопки;
- После одноразового нажатия на тумблер подается питание на электрические приборы трактора;
- В левой части кабины трактора расположен рычаг декомпрессии – его нужно потянуть вверх, тем самым, провернув вспомогательный двигатель;
- В передней части приборной панели находиться механизм запуска мотора – он выглядит не как стандартный ключ зажигания, а как небольшой рычажок. После поворачивания рычажка запускается электрический стартер трактора;
- Запущенный электрический стартер начнет раскручивать мотор трактор – если двигатель исправный, то потребуется не более 15 сек. для достижения вспомогательным мотором необходимых оборотов;
- Спустя 15 сек. рычаг декомпрессии нужно потянуть вниз, запусти, тем самым, основной дизельный двигатель трактора. При этом необходимо плавно давить на педаль газа. Наглядно о запуске двигателя трактора Т-16 расскажет видео.
Практические возможности трактора Т-16 «Шассик»
Самое большое преимущество трактора Т-16 кроется в его универсальности. Правильно сбалансированная конструкция и отличные технические характеристики дают возможность использовать для работы с трактором различные навесные конструкции.
Чаще всего для эксплуатации в паре с агрегатом используется следующее оборудование:
- плуг – для работы на больших по территории участках может использоваться большое двухкорпусное приспособление;
- косилка – конструкция роторного типа поможет скосить крупные сорняки на достаточно больших территориях:
- картофелекопалка и картофелесажалка – позволит засадить и собрать урожай картофеля на участках, площадью до 15 соток;
- борона – дает возможность проделать аккуратные борозды на участках с тяжелым глинистым грунтом;
- прицеп – общая масса груженой конструкции не должна превышать 750 кг. В противном случае колеса трактора будут поддаваться усиленной нагрузке;
- грабли – помогут убрать огород после сбора урожая и подготовить участок перед осенней культивацией;
- отвал – используется для расчистки придомовой территории и проезжей части от снега, При необходимости в паре с отвалом может использоваться подметальная щетка.
При необходимости Т-16 может использоваться вместе с куном, однако работать с этим приспособлением можно лишь в том случае, если гидравлика агрегата полностью исправна, а также правильно выполнена регулировка клапанов.
Для работы с агрегатом может использоваться и другая навеска. Для этого должна быть проделана предварительная модернизация агрегата путем замены штатного мотора более мощным двигателем и увеличения колесной базы. Это позволяет превратить трактор Т-16 в настоящий вездеход, способный легко и быстро преодолевать пересеченную местность.
Многочисленные отзывы владельцев трактора свидетельствуют о высочайшей выносливости агрегата, его маневренности, простоте в применении и длительным срокам эксплуатации. Именно благодаря этим свойствам трактор Т-16 «Шассик» до сих пор пользуется спросом среди начинающих и опытных фермеров.
sadovaja-tehnika.com
Т-16 (трактор) — Википедия РУ
Тракторное самоходное шасси Т-16 («шассик») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16.
Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, семиступенчатую коробку передач, и до трех (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.
Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобным Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.
Характеристики Т-16 | Значение |
---|---|
Годы выпуска | 1961-1967 |
Общее количество выпущенных машин, шт | 63 500 |
Мощность двигателя, л.с. | 16 |
Эксплуатационная масса, кг | 1685 |
Число передач вперёд/назад | 4 / 4 |
Скорость движения вперёд, км/ч | 1,50-17,5 |
После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.
Характеристики Т-16М | |
---|---|
Годы выпуска | 1967-1995 |
Общее количество выпущенных машин, шт | 470 000 |
Мощность двигателя, л.с. | 25 |
Эксплуатационная масса, кг | 1810 |
Число передач вперед/назад | 7 / 1 |
Скорость движения вперед, км/ч | 5,5-23,2 |
Скорость через ходоуменьшитель, км/ч | 1,6 |
В 1986 году был освоен выпуск самоходного шасси Т-16МГ, получившего закрытую кабину и улучшенный дизельный двигатель Д-21А1 мощностью 25 л.с. Изменения коснулись большого числа узлов и и механизмов, в результате чего возросла надёжность трактора в целом. Для работы с навесным оборудованием используются двухскоростной вал отбора мощности (ВОМ): независимый и синхронный.
Характеристики Т-16МГ | Значение |
---|---|
Начало выпуска, г | 1986-1995 |
Тяговый класс | 0,6 |
Мощность двигателя, л.с. | 25 |
Вместимость топливного бака, л | 40 |
Конструкционная масса, кг | 1730 |
Число передач вперед/назад | 7 / 1 |
Скорость движения, км/ч | 1,55 — 40,17 |
Длина, мм | 3700 |
Ширина, мм | 1550 |
Высота, мм | 2500 |
Продольная база, мм | 2500 |
Дорожный просвет, мм | 560 |
Минимальный радиус поворота, м | 3,5 |
Грузоподъемность кузова-самосвала, кг | 1000 |
Название Т-16 стало нарицательным, и сейчас часто используется как синоним для обозначения современных самоходных шасси, таких как СШ-2540 или ВТЗ-30СШ.
http-wikipediya.ru
Система пуска дизельного двигателя Т-16
Для пуска рассматриваемых дизелей Т-16 применяется электрический стартер. Облегчение проворачивания коленчатого вала, когда осуществляется пуск при низких температурах окружающего воздуха, обеспечивается декомпрессионным механизмом. Дополнительно в системе пуска: у дизеля Д-16 имеется специальное устройство для подачи в цилиндры вместе с подогреваемым воздухом паров дизельного топлива, а у дизеля Д-21А — свеча накаливания для подогрева всасываемого воздуха.
Устройство для облегчения запуска дизеля Д-16 при низких температурах действует следующим образом.
Ручным пусковым насосом 3 (рис. 48) подкачивают дизельное топливо, которое по топливопроводу 4 поступает к форсунке 1, установленной на впускном коллекторе. Топливо распыляется форсункой и попадает на спираль накала, смонтированную во впускном коллекторе. Таким образом, при запуске двигателя, в его цилиндры попадают нагретый воздух и пары топлива, что значительно облегчает запуск.
Рис. 48. Устройство дли облегчения запуска двигателя Д-16 при пониженных температурах:
1 — пусковая форсунка; 2 — болт крепления поворотного угольника; 3 — подкачивающий насос; 4 и 5 — топливопроводы; 6 и 7 — прокладки.
Спираль накала (рис. 49) состоит из непосредственно спирали 6, изготовленной из нихромовой проволоки, центрального электрода 5, изоляционной втулки 2, шайбы 3 и корпуса 4, ввертываемого во впускной коллектор. Для включения спирали применена кнопка включения ВК-50, смонтированная на раме сиденья шасси.
Ручной пусковой насос в системе пуска дизельного двигателя Т-16 (рис. 50) состоит из бронзового или дюралевого корпуса 6, внутри которого перемещается шток 3 с двумя резиновыми уплотнительными манжетами на конце. Через штуцер 11 с всасывающим клапаном 7 в полость корпуса засасывается дизельное топливо из бака. В штуцере установлен сетчатый фильтр 9. Через нагнетательный клапан 1 в штуцере 10 топливо под действием усилия, приложенного к штоку, нагнетается к пусковой форсунке.
Рис. 49. Спираль накала (Д-16):
1 — зажимной винт; 2 — изоляционная втулка; 3 — изоляционная шайба; 4 — корпус; 5 — центральный электрод; 6 — спираль.
Рис. 50. Подкачивающий пусковой насос (Д-16):
1 — нагнетательный клапан; 2 — пружина всасывающего клапана; 3 — шток; 4 — гайка крепления насоса; 5 — рукоятка насоса; 6 — корпус насоса; 7 — всасывающий клапан; 8 — прокладка; 9 — фильтр; 10 и 11 — штуцер.
Насос гайкой 4 закрепляют на штампованном кронштейне, расположенном на сиденье водителя.
Пусковая форсунка центробежного типа (рис. 51) состоит из корпуса 1, стопора 2, фильтра 3, центробежной направляющей 4 и сопла 5.
Рис. 51. Пусковая форсунка (Д-16):
1 — корпус; 2 — стопор; 3 — фильтр; 4 — центробежная направляющая; 5 — сопло.
Работает система пуска дизеля следующим образом. Топливо, нагнетаемое в корпус форсунки, через отверстие в стопоре 2 и сетку фильтра 3 поступает к центробежной направляющей 4.
Вследствие расположения отверстий на касательной в боковых стенках направляющей топливо приобретает вращательное движение и выбрасывается через сопло 5 в виде мелкораспыленного широкого конуса.
См. также: Характеристики Т-16 шасси. Насос НД-21 трактора Т-16.
