принцип работы, устройство, классификация. Все про электродвигатели.
Интернет-магазин инженерного оборудования «ОВК Комплект»предлагает своим посетителям ознакомиться с принципом работы, устройством и классификацией электродвигателей, а в последствии купить электродвигатель по самой разумной цене в Украине! Эти устройства незаменимая основа для функционирования большей части техники как бытового, так и промышленного применения. Поэтому в современном обществе их область применения не имеет границ. А актуальность такой покупки может возникнуть в любое время года.
На сегодняшний день, практически в любом механическом приспособлении используется сочетание кинетической и потенциальной энергии — механическая энергия, которая является источником движущей силы, отвечающей за работу всей системы. С открытием электричества механическую энергию стало возможно преобразовывать из электрической, путем применения электромеханической машины — электродвигателя.
Принцип работы электродвигателя
Функционирует электрический двигатель из принципа электромагнитной индукции — физический процесс генерации электрического тока в замкнутом контуре при условии изменения магнитного потока, перемещающегося сквозь него.
Первый электродвигатель по такому принципу был создан в 1821 году ученым из Британии Майклом Фарадеем и представлял собой не закрепленный стальной провод, который был погружен в чан с ртутью, где в середине был установлен вечный магнит. Под влиянием электрического воздействия на провод, последний образовывал вокруг себя циклическое магнитное поле, что заставляло его кружить вокруг магнита.
В дальнейшем принцип действия электродвигателя (электромагнетизма) до ума довел русский ученый Б. С. Якоби. Он первый в 1834 году смог изобрести техническое приспособление, которое было в состоянии создавать круговое вращение, что порождало собой привидение в движение механические устройства. Развивая эту идею, Якоби достиг роста мощности своего первого прототипа электродвигателя с 15 Вт до 550 Вт. В 1839 году электрический двигатель этого гения был в состоянии развить 1 лошадиную силу, что позволяло перемещать лодку с весом около тонны по реке против течения.
Устройство электродвигателя

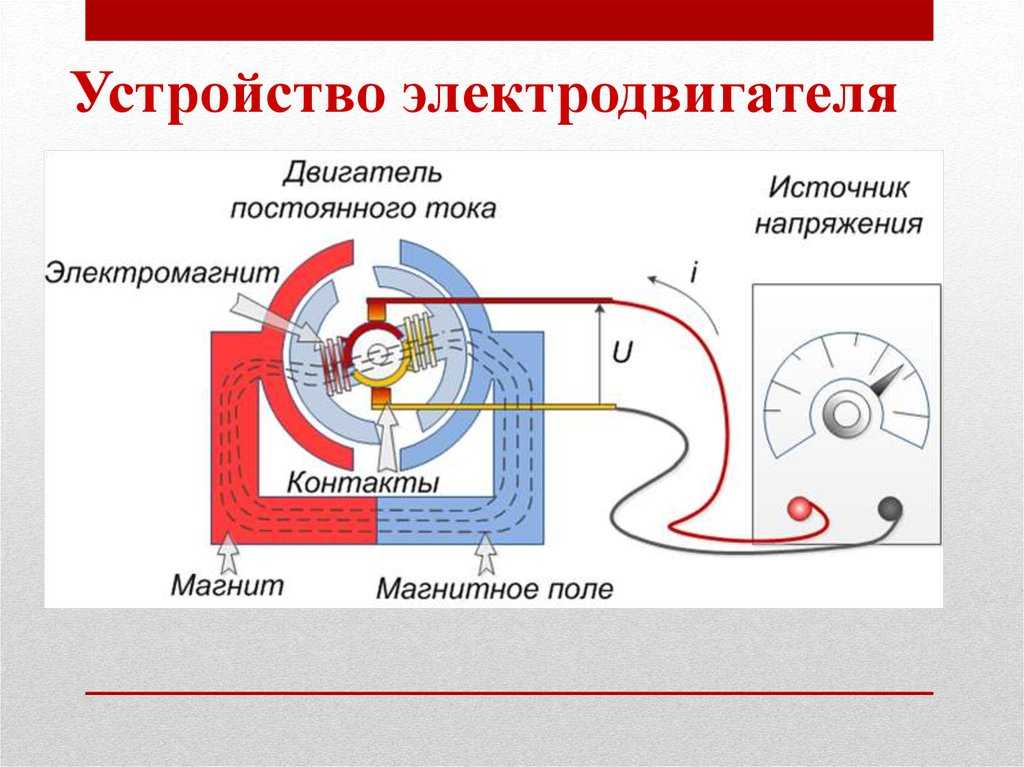

В основе конструкции любого электродвигателя лежит наличие двух самых важных элементов — неподвижная часть “статор” (“индуктор” для двигателей постоянного напряжения) и подвижная часть “ротор” (“якорь” для машин постоянного напряжения).
Под воздействием электрического тока на обмотки статора, генерируется вращающееся электромагнитное поле, под влиянием которого на обмотку ротора и вызывая тем самым ток индукции, заставляет его вращаться в определенном направлении. Этот процесс объясняется законом Ампера: на проводник под напряжением, внедренный в зону электромагнитного поля, действует электродвижущая сила (ЭДС). Электродвигатели отличаются по параметру частоты вращения ротора (якоря), который зависит от числа пар магнитных полюсов и частоты напряжения питания сети.
1. КОРПУС
2. РОТОР
3. КЛЕММНАЯ КОРОБКА
4. СТАТОР
5. ВАЛ
Типы электродвигателей
Современные виды электродвигателей имеют широкую классификацию по разным конструктивным и функциональным признакам. Прежде всего, их принято делить по принципу возникновения вращающего момента на:
- Электродвигатель гистерезисный — в процессе перемагничивания ротора возникает свойство физической системы, гистерез, который собственно и создает вращающий момент.
Электрооборудование данного типа очень редко находят применение в промышленной сфере. - Электромагнитный электродвигатель — самый распространенный тип, применяемый практически во всех бытовых и промышленных областях.
Электрооборудование данного типа очень редко находят применение в промышленной сфере.Данная группа в свою очередь делиться по характеру потребления питания на:

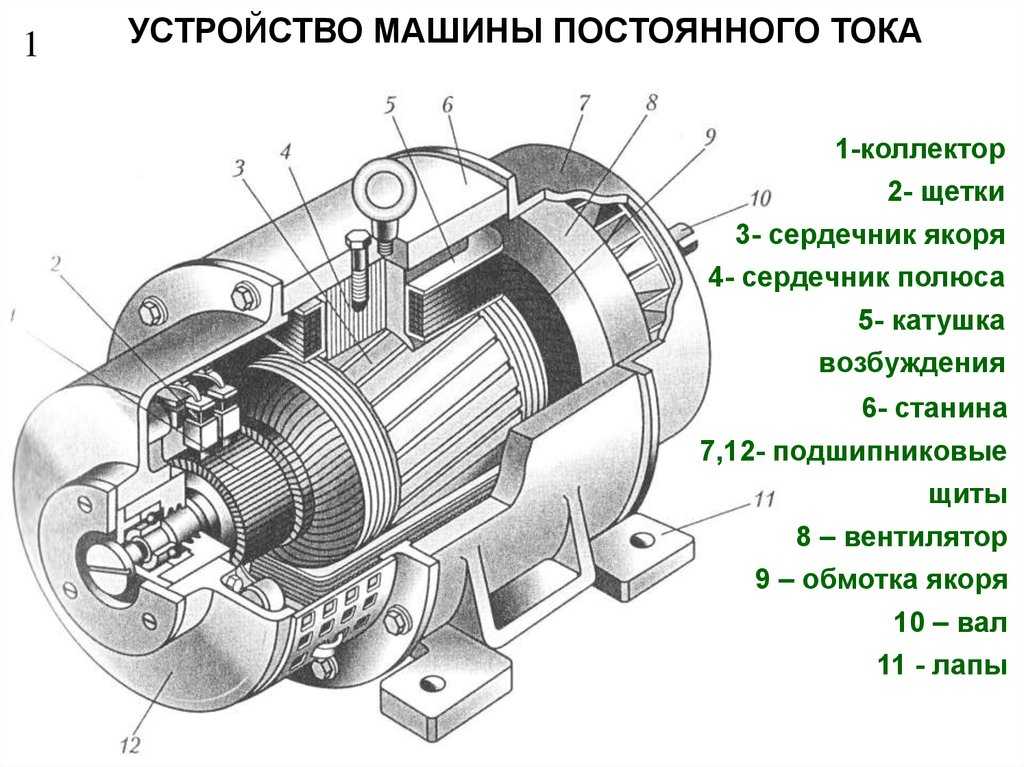

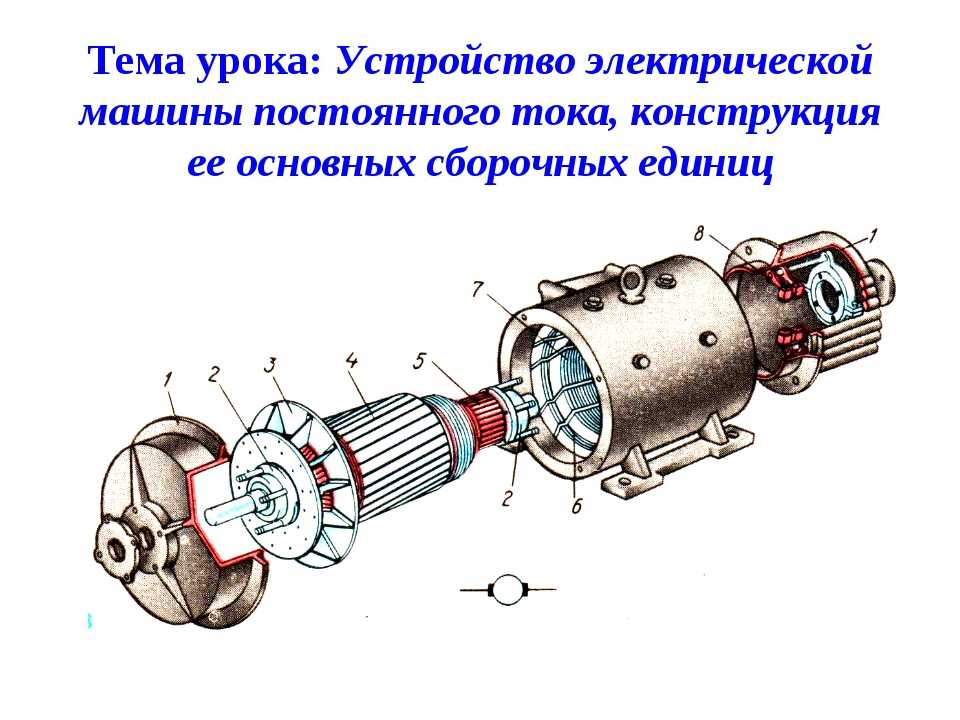

- Эл двигатель постоянного тока — питается от сети с постоянным напряжением. Такой вид устройства может быть выполнен так же в разных вариантах: с отсутствием щеточно-коллекторного узла или с его наличием. В последнем предусмотрена градация по типу возбуждения на: двигатели с независимым возбуждением и самовозбуждением, которые тоже могут разнится по характеру обмотки и быть исполнены в таких формах: параллельно, последовательно, смешано.
- Электрический двигатель переменного тока — питание осуществляется от сети с переменным типом напряжения.
Такой вид электромагнитных преобразователей классифицируются по принципу работы на:

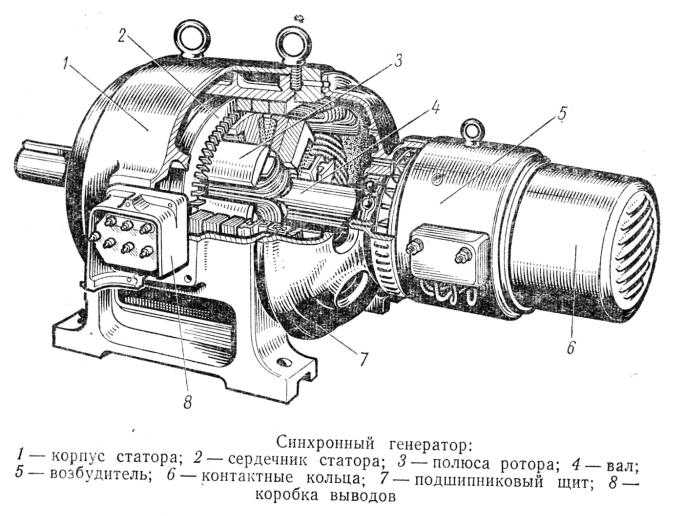

- Синхронный электродвигатель — суть заключается в синхронном вращении ротора с электромагнитным полем статора при одинаковой частоте. Такие приспособления отличаются особо высокой мощностью достигающей сотни киловатт и более того.

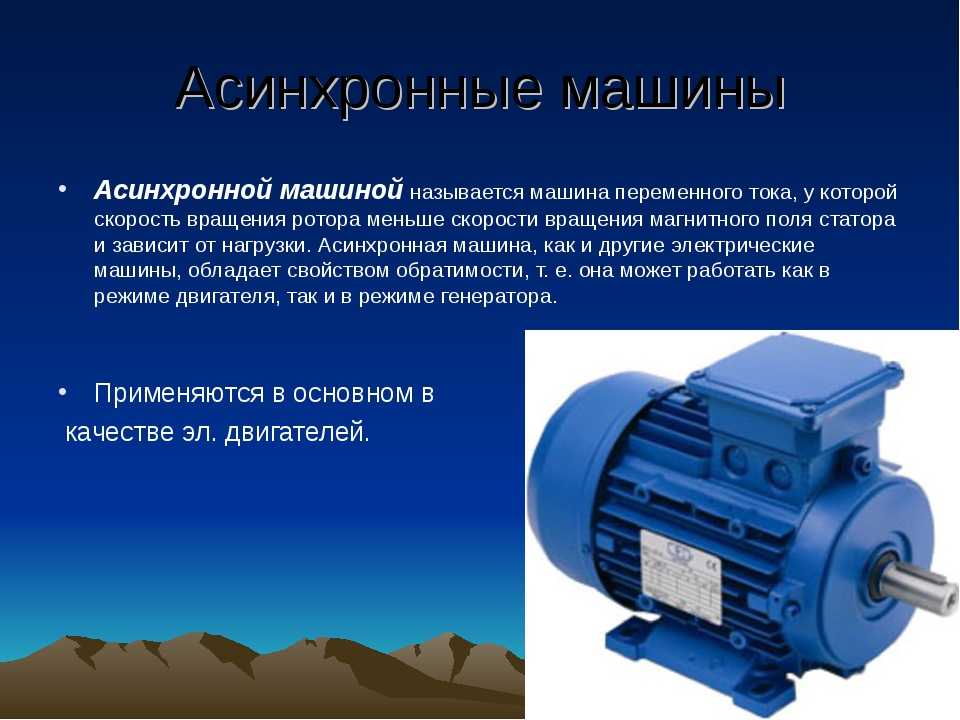

- Асинхронный двигатель переменного тока — функционирует на основе того, что частота вращения электромагнитного поля статора не совпадает с частотой вращения ротора, по типу исполнения обмотки который может быть короткозамкнутым или же фазовым. По количеству фаз электродвигатели асинхронные выступают в однофазном или трехфазном вариантах.
Такие приспособления отличаются особо высокой мощностью достигающей сотни киловатт и более того.Принцип действия электродвигателя
Электродвигателем называется устройство, принцип действия которого преобразование электрической энергии в механическую. Такое преобразование используется для запуска в работу всевозможных видов техники, начиная от самого простого рабочего оборудования и заканчивая автомобилями. Однако при всей полезности и продуктивности такого преобразования энергий, в данном свойстве есть небольшой побочный эффект, который проявляется в повышенном выделении тепла. Именно поэтому электрические двигатели оснащаются дополнительным оборудованием, которое способно охладить его и позволить работать в бесперебойном режиме.
Принцип работы электродвигателя — основные функциональные элементы
Любой электрический двигатель состоит из двух основных элементов, один из которых является неподвижным, такой элемент называется статором. Второй элемент является подвижным, эта часть двигателя называется ротором. Ротор электрического двигателя может быть выполнен в двух вариантах, а именно может быть короткозамкнутым и с обмоткой. Хотя последний тип на сегодняшний день является достаточно большой редкостью, поскольку сейчас повсеместно используются такие устройства, как частотные преобразователи.
Принцип действия электродвигателя основана на выполнении следующих этапов работы. Во время включения в сеть, в статоре начинает осуществлять вращение возникшее поле магнитного типа. Оно действует на обмотку статора, в которой при этом возникает ток индукционного типа. Согласно закону Ампера, ток начинает действовать на ротор, который под этим действием начинает свое вращение.
Принцип работы электродвигателя — разновидности и типы
На сегодняшний день наиболее распространенными считаются двигатели, которые имеют магнитоэлектрический тип. Есть еще тип электродвигателей, которые называют гистерезисные, однако они не являются распространенными. Первый тип электродвигателей, магнитоэлектрического вида, могут подразделяться еще на два подтипа, а именно электродвигатели постоянного тока и двигатели переменного тока.
Первый вид двигателей осуществляет свою работу от постоянного тока, эти типы электродвигателей используются тогда, когда возникает необходимость регулировки скоростей. Данные регулировки осуществляются посредством изменений напряжения в якоре. Однако сейчас существует большой выбор всевозможных преобразователей частот, поэтому такие двигатели стали применяться все реже и реже.
Двигатели переменного тока соответственно работают посредством действия тока переменного типа. Здесь так же имеется своя классификация, и двигатели делятся на синхронные и асинхронные. Их основным различием становится разница во вращении необходимых элементов, в синхронном движущая гармоника магнитов движется с той же скоростью, что и ротор. В асинхронных двигателях наоборот, ток возникает за счет разницы в скоростях движения магнитных элементов и ротора.
Благодаря своим уникальным характеристикам и принципам действия электродвигатели на сегодняшний день распространенны гораздо больше, чем скажем двигатели внутреннего сгорания, поскольку они обладают рядом преимуществ перед ними. Так коэффициент полезного действия электродвигателей является очень высоким, и может достигать почти 98%. Так же электродвигатели отличаются высоким качеством и очень долгим рабочим ресурсом, они не издают много шума, и во время работы практически не вибрируют. Большим преимуществом такого типа двигателей является то, что они не нуждаются в топливе, и как результат не выделяют в атмосферу никаких загрязняющих веществ.
Что такое двигатель переменного тока и как он работает?
Большинство приборов, оборудования и инструментов, которыми мы ежедневно пользуемся, приводятся в действие двигателем переменного тока. Все, что можно подключить, скорее всего, будет питаться от двигателя переменного тока. Вот почему двигатели переменного тока можно назвать сердцем многих машин, которые мы используем каждый день. Это источник питания для различных применений благодаря своей гибкости, эффективности и бесшумной работе.
Двигатель переменного тока
Двигатель переменного тока представляет собой тип электродвигателя, в котором используется явление электромагнитной индукции. Переменный ток приводит в движение этот электродвигатель. Это тип электрического тока, который периодически меняет направление и непрерывно меняет свою величину со временем.
Этот ток отличается от постоянного тока, который течет только в одном направлении.
Двигатель переменного тока может предложить сравнительно эффективный метод производства механической энергии из простого электрического входного сигнала.
Двигатель переменного тока обычно состоит из двух основных частей: статора и ротора. Статор остается снаружи, что является неподвижной частью двигателя. Он имеет катушки и питается переменным током для создания вращающегося магнитного поля.
Ротор остается внутри, это вращающаяся часть двигателя. Он создает второе вращающееся магнитное поле, будучи прикрепленным к выходному валу. Постоянные магниты, магнитное сопротивление или электрическая обмотка могут создавать магнитное поле ротора.
Как работает двигатель переменного тока?
Чтобы понять, как именно работает двигатель переменного тока, нам нужно знать его основные характеристики. Двигатель переменного тока отличается от многих других типов двигателей, особенно двигателей постоянного тока. Но основной причиной этого является тот факт, что он работает исключительно на переменном токе.
Переменный ток или заряд – это ток, направление потока которого по цепи через равные промежутки времени меняется на противоположное. Это также означает, что напряжение в цепи переменного тока периодически изменяется, тогда как в цепи постоянного тока остается относительно постоянным.
Теперь двигатель переменного тока использует устройство, называемое генератором переменного тока, для создания переменного направления заряда. Это специализированный тип электрического генератора. Когда электричество проходит через вращающийся вал, в этом генераторе обычно создается ротор, электромагнитное поле или ЭДС.
Тем временем статор вращается вокруг себя или в наборе статических проволочных катушек. Когда ротор вращается относительно статора, результирующая ЭДС меняет направление или полярность в заданных точках относительно статора.
Это происходит потому, что заряженный ротор вращается вокруг неподвижной оси. В результате переключения полярности периодическое изменение направления тока в двигателе переменного тока происходит через регулярные и предсказуемые промежутки времени.
Все это можно сравнить с поршнем или лопастью, которая перемещает воду по системе воздуховодов.
Когда поршень перемещает воду внутрь и наружу с постоянной скоростью, он по очереди толкает воду вперед и назад по каналу.
Заключение
Несмотря на то, что двигатель переменного тока имеет простую конструкцию, похожую на магнитный привод – статор с медной обмоткой и роторный механизм. Но двигатель переменного тока — это недорогой и высокоэффективный механизм, используемый во многих приложениях. Везде, где используются электроприборы, двигатели переменного тока применяются в тяжелых промышленных и бытовых условиях, независимо от их типов и категорий.
Читайте также
Двигатель переменного тока — основные свойства, терминология и теория
Двигатель переменного тока преобразует электрическую энергию в механическую. В двигателе переменного тока используется переменный ток, другими словами, направление тока периодически меняется.
Было бы довольно трудно, если бы ток, скажем, 100 ампер в один момент протекал в положительном направлении, а затем протекал с такой же силой в отрицательном направлении. Вместо этого, по мере того, как ток готовится изменить направление, он сужается до тех пор, пока не достигнет нулевого потока, а затем постепенно нарастает в другом направлении. Максимальный ток (пики линии) в каждом направлении превышает указанное значение (в данном случае 100 ампер). Поэтому указанное значение дано как среднее. Важно помнить, что сила магнитного поля, создаваемого электромагнитной катушкой переменного тока, увеличивается и уменьшается с увеличением и уменьшением этого переменного тока.
Магазин ПРИВОДЫ ПЕРЕМЕННОГО ТОКА
Двигатель переменного тока состоит из двух основных электрических частей: «статора» и «ротора», как показано на рисунке 8. Статор является неподвижным электрическим компонентом. Он состоит из группы отдельных электромагнитов, расположенных таким образом, что они образуют полый цилиндр, причем один полюс каждого магнита обращен к центру группы. Термин «статор» происходит от слова «стационарный». Тогда статор является неподвижной частью двигателя. Ротор представляет собой вращающийся электрический компонент. Он также состоит из группы электромагнитов, расположенных вокруг цилиндра, полюса которых обращены к полюсам статора. Ротор расположен внутри статора и закреплен на валу двигателя. Термин «ротор» происходит от слова вращающийся. Таким образом, ротор является вращающейся частью двигателя. Задача этих компонентов двигателя — заставить вращаться ротор, который, в свою очередь, будет вращать вал двигателя.
Как показано на рис. 9, статор имеет шесть магнитных полюсов, а ротор — два полюса. В момент времени 1 полюса статора A-1 и C-2 являются северными полюсами, а противоположные полюса, A-2 и C-1, являются южными полюсами. S-полюс ротора притягивается двумя N-полюсами статора, а два южных полюса статора притягиваются к N-полюсу ротора. Во время 2 полярность полюсов статора меняется так, что теперь полюса C-2, B-1 и N, а C-1 и B-2 являются полюсами S. Затем ротор вынужден повернуться на 60 градусов, чтобы выровняться с полюсами статора, как показано на рисунке. В момент 3 B-1 и A-2 равны N. В момент 4 A-2 и C-1 равны N. При каждом изменении противоположные полюса статора притягиваются к полюсам ротора.

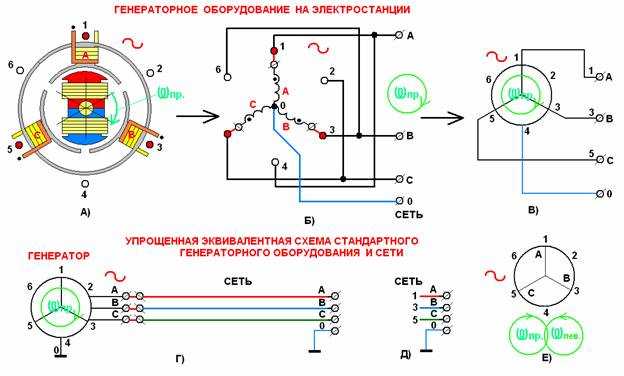

Одним из способов создания вращающегося магнитного поля в статоре двигателя переменного тока является использование трехфазного источника питания для катушек статора. Чтобы создать вращающееся магнитное поле в статоре трехфазного двигателя переменного тока, все, что нужно сделать, это правильно намотать катушки статора и правильно подключить провода питания. Соединение для 6-полюсного статора показано на рисунке 11. Каждая фаза трехфазного источника питания подключена к противоположным полюсам, а соответствующие катушки намотаны в одном направлении. Полярность полюсов электромагнита определяется направлением тока, протекающего через катушку. Следовательно, если два противоположных электромагнита статора намотаны в одном направлении, полярность противоположных полюсов должна быть противоположной. Когда полюс A1 — это N, полюс A2 — это S, а когда полюс B1 — это N, B2 — это S и так далее.
На рис. 12 показано, как создается вращающееся магнитное поле. В момент времени 1 ток в полюсах фазы «A» положительный, а в полюсе A-1 — N. Ток в полюсах фазы «C» отрицательный, что делает C-2 полюсом N, а C-1 — S. В фазе «В» ток отсутствует, поэтому эти полюса не намагничены. В момент времени 2 фазы сместились на 60 градусов, в результате чего полюса C-2 и B-1 стали оба N, а C-1 и B-2 оба S. Таким образом, по мере того, как фазы сдвигают свой ток, результирующие полюса N и S перемещаются. по часовой стрелке вокруг статора, создавая вращающееся магнитное поле. Ротор действует как стержневой магнит, притягиваемый вращающимся магнитным полем.
До сих пор мало что было сказано о роторе. В предыдущих примерах предполагалось, что полюса ротора были намотаны катушками, как и полюса статора, и питались постоянным током для создания полюсов с фиксированной полярностью. Кстати, именно так работает синхронный двигатель переменного тока.
Однако большинство двигателей переменного тока, используемых сегодня, не являются синхронными двигателями. Вместо этого так называемые «асинхронные» двигатели являются рабочими лошадками промышленности. Так чем же отличается асинхронный двигатель? Большая разница заключается в том, как ток подается на ротор. Это не внешний источник питания. Как вы можете догадаться из названия двигателя, вместо него используется индукционная техника. Индукция — еще одна характеристика магнетизма. Это естественное явление, которое возникает, когда проводник (алюминиевые стержни в случае ротора, см. рис. 13) проходит через существующее магнитное поле или когда магнитное поле проходит мимо проводника. В любом случае их относительное движение вызывает протекание электрического тока в проводнике. Это называется «индуцированным» током. Другими словами, в асинхронном двигателе протекание тока в роторе вызвано не каким-либо прямым подключением проводников к источнику напряжения, а скорее влиянием проводников ротора, пересекающих линии потока, создаваемые магнитными полями статора.
Электродвигатели переменного тока доступны в 3 типах; 3-фазный IEC, однофазный NEMA и трехфазный NEMA. Эти двигатели переменного тока имеют мощность от одной восьмой до 750 л.с. Диапазон напряжений от 115 до 575. Прежде чем сделать окончательный выбор, проконсультируйтесь со специалистом по применению двигателей. Правильный выбор двигателя может сэкономить энергию и со временем снизить затраты на эксплуатацию вашей системы.
