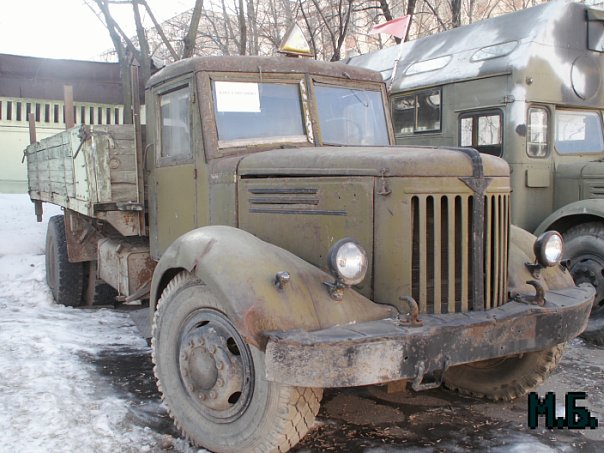

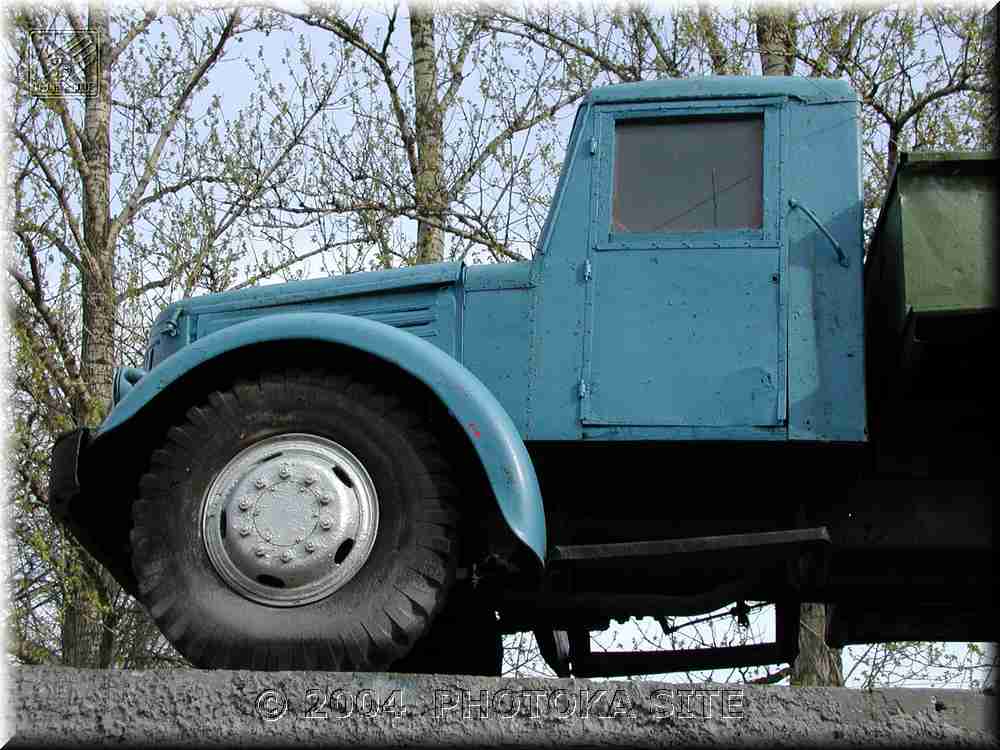

МАЗ-200 — обзор и история модели
Его конструкция была создана в древнем русском городе Ярославле, но основная жизнь проходила среди белорусских лесов и болот — в Минске.
Главной проблемой Ярославского автомобильного завода до Великой Отечественной войны было отсутствие собственного производства двигателей, без которых сдерживался рост выпуска машин, тормозилась разработка более современных грузовиков. Реконструкция предприятия и строительство моторных цехов начались накануне войны. После ее окончания эти работы возобновились, и уже в 1945 г. Был готов опытный образец нового советского семитонного грузового автомобиля с дизельным двигателем «ЯАЗ-200». Сначала на нем стоял дизель американской фирмы ОМС и кабина от американского грузовика «Брокуэй», выполненная целиком из металла. После того как завершились испытания четырехцилиндрового двухтактного дизеля «ЯАЗ-204», его начали устанавливать на ЯАЗ-200.
ЯАЗ-200 — первый опытный образец построенный в 1945 г. Фото из архива Е.
И. Прочко
Однако увеличивающийся выпуск силовых агрегатов и трехосных тяжелых грузовиков ЯАЗ-210 не оставлял возможностей для наращивания в Ярославле еще и выпуска двухосных машин, поэтому их производство с 1950 г. было передано в Белоруссию на только что построенный завод на окраине Минска. В те годы ярославские и минские грузовики отличались по облицовке радиатора. На ЯАЗах она имела горизонтальные брусья, а на МАЗах — вертикальные. Кроме того, на передней части капота у первых стояла фигурка медведя — старинная эмблема древнего Ярославля, а у вторых на боковинах капота красовался хромированный барельеф зубра. В целом и МАЗ и ЯАЗ-210 были полностью спроектированы ярославскими конструкторами и имели очень много общего.
Первой самостоятельной конструкцией минчан стал грузовик-вездеход МАЗ-501, с колесной формулой 4×4, который широко применялся на лесоразработках, а затем, в 1952 г., на базе МАЗ-501 был создан армейский грузовик МАЗ-502 и МАЗ-502А, отличавшийся наличием на переднем бампере мощной лебедки для самовытаскивания и помощи другим автомобилям, застрявшим на бездорожье.

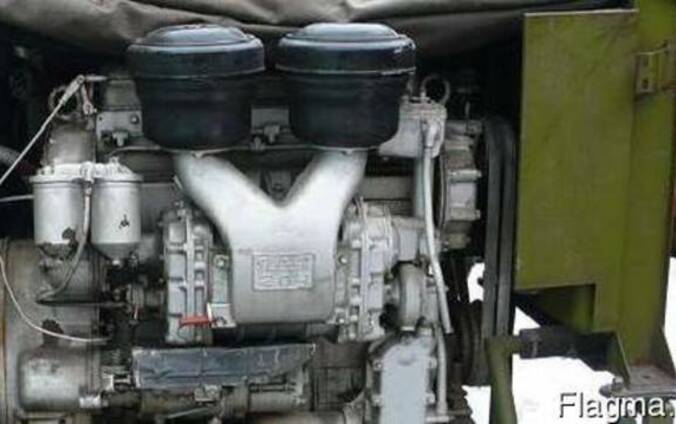

Двухтактный четырехцилиндровый дизельный двигатель «ЯАЗ-204» имел рабочий объем 4650 с м?, развивал скорость в 120 п.с. при 2000 об/мин., оборудовался продувочным насосом типа «Руте». Сам двигатель был достаточно компактным, но очень тяжелым, его масса без сцепления и коробки передач составляла 800 кг. Вообще, по конструкции он был во многом нетрадиционен. Клапаны в головке цилиндров служили только для выпуска отработавших газов. Впуск воздуха в цилиндр шел через 64 продувных окна диаметром 8 мм, сделанных в его гильзе и перекрываемых кромкой поршня.
Топливо подавалось в цилиндры под давлением 1400 кг/с м насосами-форсунками, каждая из которых обслуживала один цилиндр и приводилась в действие кулачком распределительного вала. Для уравновешивания сил инерции первого порядка применялись вращающиеся противовесы, установленные на распределительном и специальном уравновешивающем валах.
Для изготовления этих дизелей требовалась очень высокая культура производства. Тонкостенные гильзы цилиндров, ослабленные двумя рядами из 64 отверстий, коробились и выходили из строя.
Несмотря на различные технологические ухищрения, исключить деформацию и повышенный износ этих «сухих» гильз не удавалось. Поэтому с 1953 г. «ЯАЗ» стал делать продувочные окна в виде одного ряда из 17 отверстий диаметром 16 мм.
По тепловому режиму дизель ЯАЗ-204 был перенапряженным, с довольно малым моторесурсом, хотя год от года шла кропотливая работа по его увеличению. С ростом долговечности и надежности стало возможным форсировать этот двигатель. Его мощность с 1961 г. подняли до 120 л.с, а для полно-приводной модификации МАЗ-502 и сельского тягача МАЗ-200В мощность достигала 135 л.с. ЯАЗ-200, имевший снаряженную массу 6400 кг, мог свободно буксировать прицеп массой 9500 кг и перевозить в своей грузовой платформе еще 7000 кг груза. Автомобиль развивал скорость до 65 км/ч и расходовал 30 — 35 л дизельного топлива на 100 км пути.
ЯАЗ-200 оснащался однодисковым «сухим» сцеплением и пятискоростной коробкой передач с синхронизаторами на четырех высших передачах, что являлось редкостью для грузовиков тех лет, тормозами с пневматическим приводом, зависимой рессорной подвеской колес с гидравлическими рычажными амортизаторами для передних колес.
Концы передних рессор соединялись с рамой не через пальцы с втулками, а через резиновые подушки.

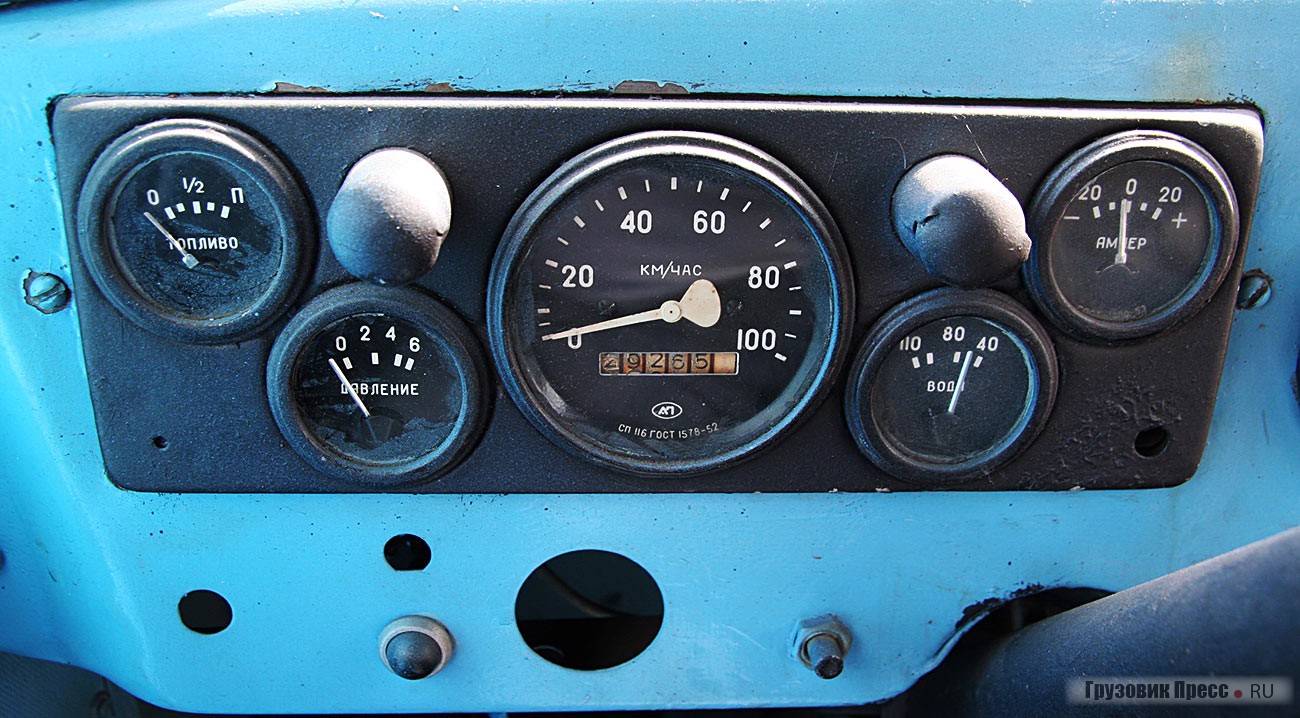

Учитывая, что ЯАЗ-200 будут эксплуатироваться исключительно на автомагистралях, конструкторы оснастили автомобиль большим топливным баком емкостью 225 л. Кабины основной массы серийных грузовиков были деревянными с двумя стеклоочистителями, сиденье водителя имело регулировку. ЯАЗ-200 стал первым советским грузовым автомобилем, который серийно оснащался тахометром.
Минский автомобильный завод получил свое развитие от небольших авторемонтных мастерских, на базе которых в конце 1944 г., после освобождения Белоруссии от гитлеровских захватчиков, началось его строительство. Условия были очень тяжелыми. Минск лежал в развалинах, не хватало рабочих, не говоря уже о квалифицированных инженерно-технических кадрах, не было жилья, столовых, транспорта. Первыми строителями завода стали недавние партизаны. Они пришли на стройплощадку прямо с военного парада, состоявшегося в Минске 16 июля 1944 г.
в ознаменование освобождения Белоруссии от нацизма. А 7 ноября 1947 г., в день 30-й годовщины Великого Октября, первые пять автомобилей-самосвалов прошли в колонне городской демонстрации. Именно с самосвалов, а не с бортовых машин началось производство на «МАЗе», потому что самосвалы были тогда намного нужнее для восстановления Белоруссии. С 1947 по 1950 г. минчане сумели построить 3825 автосамосвалов. В 1951 г. началось производство грузового автомобиля МАЗ-200 с бортовой платформой и седельного тягача на его базе МАЗ-200В.
Автомобили-самопогрузчики с наклоняющейся платформой для транспортировки крупногабаритных контейнеров на шасси МАЗ-200, Изготавливались с 1962 го 1970 г. автокомбинатами Главмосавтотранса.
Конструкторы и технологи создавали новые модификации автомобилей. Так, появилась модель МАЗ-200Г, оснащенная решетчатыми бортами и откидными скамейкоми в кузове. Седельные тягачи МАЗ-200В буксировали большое количество панелевозов КМ-24, УПП-9М, УПП-12, перевозивших стеновые панели и бетонные блоки, из которых затем строились знаменитые «хрущевки».
Водители первого автокомбината Главмосавтотранса Иван Ничего и Борис Чаплиев задались целью увеличить производительность трудо и установили на свой обычный МАЗ-200В вместо четырехцилинд-рового дизеля «ЯАЗ-204» шестицилиндровый дизельный двигатель «ЯАЗ-206А» мощностью 160 л.с. от автомобилей ЯАЗ-210, что позволило буксировать еще один прицеп, трансформирующийся из обычного полуприцепа МАЗ-5215 введением подкатной тележки. Общая грузоподъемность такого автопоезда составила 25 т., Новый почин был подхвачен, экономия горючего и металла оказалась достаточно высокой, хотя тяжелый автопоезд проигрывал в скорости. Груженный, скажем, кирпичом МАЗ-200В с двумя прицепами мог двигаться со скоростью не более 30 км/ч. Но это никого не останавливало, и на улицах Москвы, особенно на строящемся в начале 60-х Новом Арбате, натужно ревя моторами, двигались тяжеловозы с бетонными плитами, керамзитом и кирпичом.
Крупносерийного промышленного производства специализированных полуприцепов тогда в СССР не существовало, лишь Минский автозавод выпускал бортовой полуприцеп МАЗ-5215 для своих седельных тягачей, поэтому на его шасси автотранспортные предприятия строили специализированный подвижной состав своими силоми.
Так, на автокомбинате № 2 Главмосавтотранса в течение 60-х выпускались самосвальные полуприцепы АСП-14 грузоподъемностью 14 т. и АСП-20 грузоподъемностью 20 т. для седельных тягачей МАЗ-200В с двигателем «ЯАЗ-206».

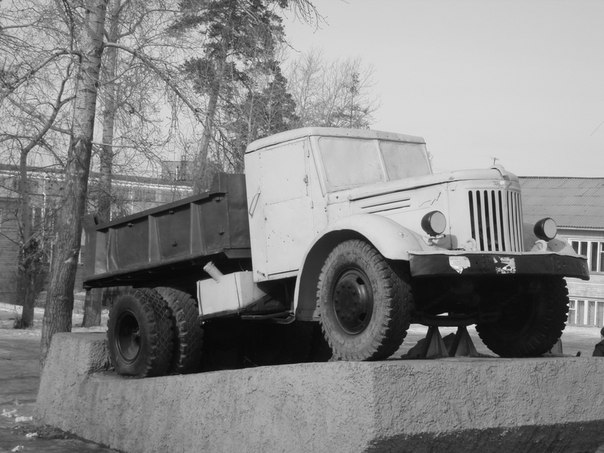

В 1956 г. на Минском автозаводе было освоено производство небольшими сериямиавтомобиля-самосвала МАЗ-506 с боковой и задней разгрузкой, который мог работать с самосвальным прицепом. Однако таких машин не хватало, и автохозяйства создавали подобные самосвалы, но базе обычных МАЗ-205. Последние работали на всех крупных«стройках коммунизма» вместе с ЯАЗами и МАЗ-525.

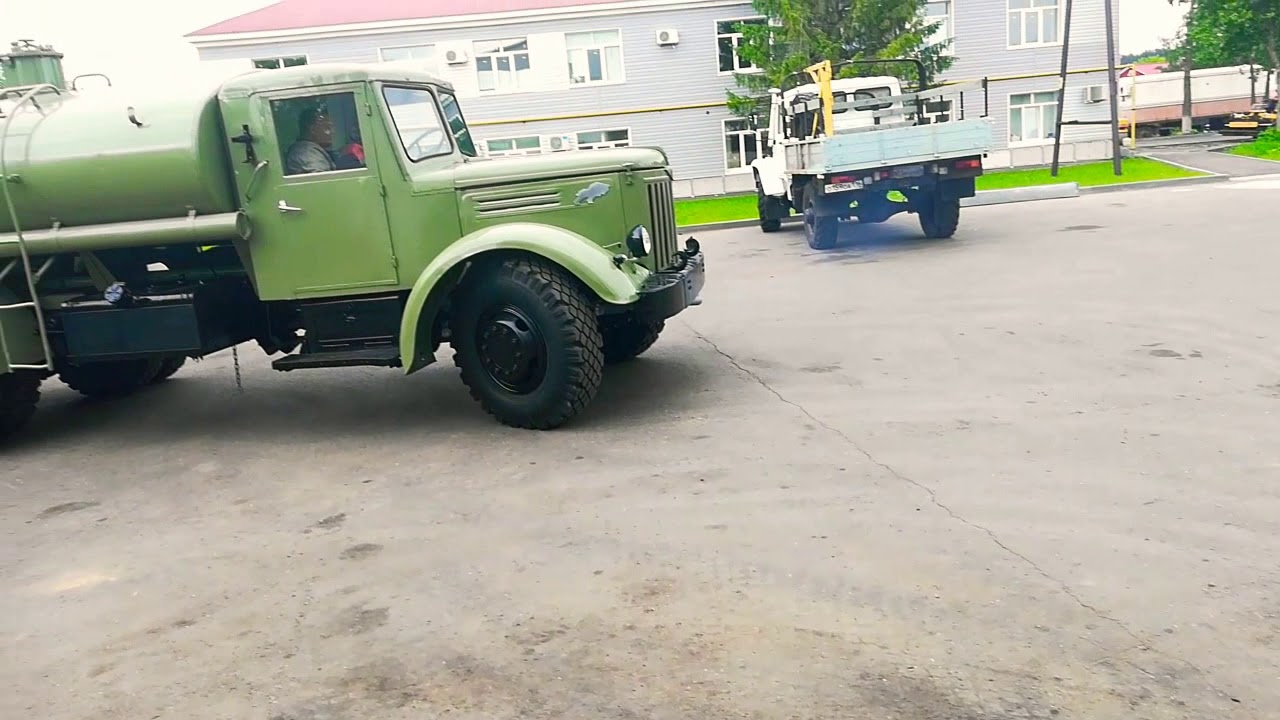

Молоко из дальних колхозов и совхозов в Москву доставлялось в автоцистернах АЦ-8 на шасси МАЗ-200, для междугородных перевозок промышленных товаров намечалось создание целого семейства автоприцепов-фургонов МАЗ-5217, однако после начала производства подобных полуприцепов на Одесском автосборочном заводе от этого проекта отказались.
МАЗ-200 использовался для монтажа передвижных автомобильных кранов грузоподъемностью от 5 до 12 т, такие автокраны относились к тяжелым и использовались на строительно-монтажных работах с большим объемом перегрузочных операций, Шасси МАЗ-200 стало базой и для мощных пожарных автоцистерн, участвовавших в тушении пожаров на нефтехранилищах.
Самая длинная советская механическая пожарная лестница АЦЛ-45 тоже устанавливалась на удлиненное шасси МАЗ-200.
Автомобили-вездеходы МАЗ-501 вывозили лес с лесоразработок в Сибири и на Дальнем Востоке, военные вездеходы МАЗ-502 транспортировали личный состав Советской Армии и стран Варшавского договора. МАЗ-200 успешно продавались во многие иностранные государства. Всесоюзное внешнеторговое объединение «Технопромимпорт» печатало красочные проспекты, рассказывающие о преимуществах тяжелых советских дизельных грузовиков. Очень много минских грузовиков эксплуатировалось в Германской Демократической Республике, в Монголии, на Кубе. В Финляндии автопоезда с тягачами МАЗ-200В, оснащенные английскими дизелями «Перкинс», на равных конкурировали с прославленными «лейландами» и «магирусами».
Но время шло, и послевоенный минский грузовик, созданный в древнем Ярославле, неумолимо старел. С 1962 г. завод освоил производство переходной модели МАЗ-200П с дизельным двигателем «ЯМЗ-236». А конструкторы в это время работали над совершенно новым грузовиком с кабиной над двигателем МАЗ-500, первые опытные образцы которого были собраны в ноябре 1958 г.
На ярославском заводе специально для этой машины был сконструирован шестицилиндровый V -образный дизельный двигатель «ЯМЗ-236», серийное производство которого началось в октябре 1961 г. Модернизированные МАЗ-200П собирались до конца 1965 г., когда им на смену пришел МАЗ-500.

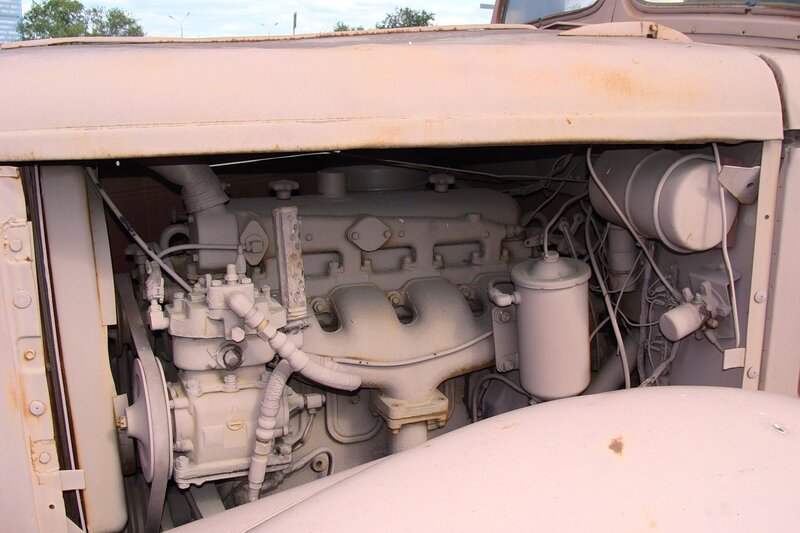

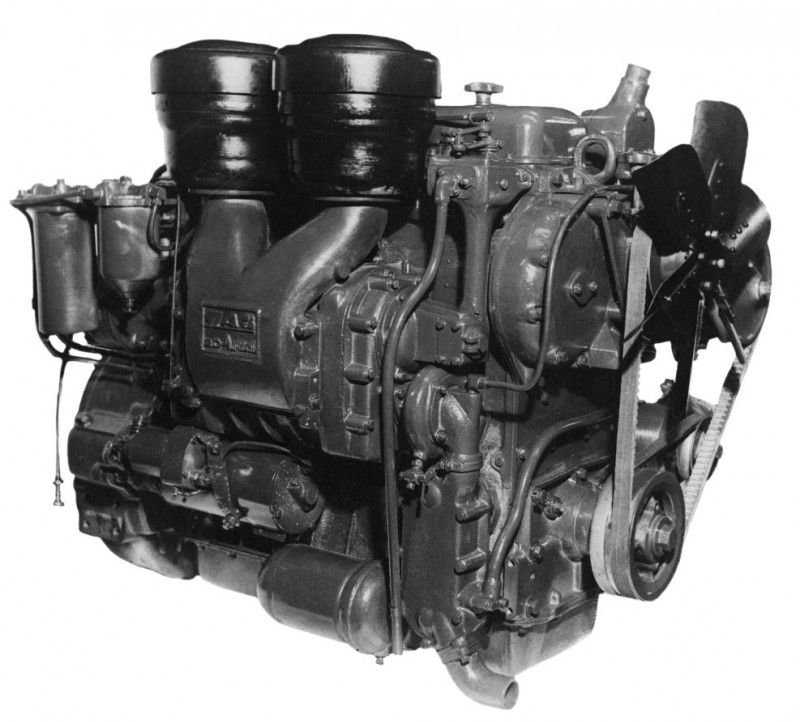

Двигатель ЯМЗ-М204 автомобилей МАЗ-200 и МАЗ-205
На автомобилях МАЗ-200 и МАЗ-205 установлен двухтактный четырехцилиндровый дизель ЯМЗ-М204.
Блок цилиндров отлит вместе с картером из специального чугуна. Для повышения жесткости в блоке и картере сделаны перегородки и усиленные ребра. В наружных стенках водяной рубашки имеются отверстия, закрытые пробками. Через эти отверстия можно очищать полости водяной рубашки.
С обеих сторон в блоке расположены воздушные камеры, сообщающиеся с продувочными окнами в средней части цилиндров. С правой стороны в нижней части воздушная камера через отверстия в блоке и ввернутые в них штуцеры с дренажными трубками сообщается с атмосферой.
Через эти трубки из воздушной камеры выталкиваются скапливающиеся в ней вода, масло и топливо.
С правой стороны блока расположен люк, к которому присоединен воздушный нагнетатель, а на левой стороне расположены четыре смотровых люка, закрываемые крышками. Смотровые люки обеспечивают доступ в воздушную камеру и служат для осмотра поршней и колец через продувочные окна. К нижней плоскости картера, расположенной значительно ниже оси коленчатого вала, присоединен чугунный литой или стальной штампованный поддон.
В цилиндрах блока установлены сухие сменные гильзы, изготовленные из специального чугуна и подвергнутые закалке. Гильзы имеют скользящую посадку с зазором 0,00—0,05 мм. На верхней части гильз расположен бурт, который входит в расточку блока и зажимается сверху головкой.
В средней части гильзы расположены в один ряд продувочные окна под некоторым углом к радиусу цилиндра. Продувочные окна через каналы в отливке блока сообщаются с воздушной камерой блока.
К передней и задней плоскостям блока прикреплены болтами и установочными штифтами торцовые стальные плиты.
К передней плите прикреплены крышка и крышка противовеса распределительного и уравновешивающего валов, а к задней плите — картер маховика с крышкой распределительных шестерен, упор картера маховика и кронштейн привода нагнетателя.
Сверху на блоке установлена головка цилиндров, отлитая из специального чугуна. В головке расположены клапанный механизм и насос-форсунки системы питания. Водяная рубашка головки сообщается с водяной рубашкой блока. Головка крепится к блоку на шпильках из хромоникелевой стали. Между головкой и блоком поставлена уплотняющая цилиндры прокладка, состоящая из набора стальных луженых пластин. По наружному контуру головки поставлена пробковая прокладка, устраняющая подтекание масла. На верхней части головки укреплена на пробковой прокладке штампованная крышка, закрывающая механизмы, расположенные на головке.
Поршни изготовлены из специального ковкого чугуна, юбка поршня луженая. Днище поршня вогнутой формы, образует камеру сгорания. С внутренней стороны головка поршня имеет ребра, которые повышают ее прочность и способствуют лучшему отводу тепла от головки.
В бобышках поршня запрессованы бронзовые втулки. Зазор между юбкой поршня и цилиндром 0,175—0,200 мм.
На поршне в кольцевых выточках установлены шесть колец, сделанных из специального чугуна. Четыре компрессионных кольца прямоугольного сечения расположены в верхней части.
Первое сверху компрессионное кольцо изготовлено из специального чугуна повышенной прочности. Наружная поверхность кольца покрыта слоем пористого хрома, по которому для улучшения приработки нанесен тонкий слой свинцового сплава. Остальные три кольца изготовлены из легированного серого чугуна; по наружной поверхности их сделаны канавки, покрытые тонким слоем олова, что улучшает приработку колец.
Два маслосъемных кольца установлены в нижней части юбки поршня. Каждое маслосъемное кольцо состоит из трех частей: двух чугунных колец с выточкой в нижней части и плоской пружины-расширителя, изготовленной нз ленточной гофрированной стали, наложенной на внутреннюю поверхность чугунных колец для повышения их упругости.
Маслосъемные кольца устанавливают острой кромкой вниз.
Зазор в замке колец должен быть равен у компрессионных 0,45—0,70 мм, у маслосъемных 0,25—0,60 мм.
В нижней части юбки поршня под канавками маслосъемных колец расположены кольцевые выточки с радиальными отверстиями в стенке юбки, служащими для отвода масла, снимаемого кольцами со стенок цилиндров. Через эти отверстия в момент совпадения пх с продувочными окнами гильз внутрь картера поступает вентилирующий его воздух.
Поршневой палец плавающего типа изготовлен из хромоникелевой стали, цементован. С обеих сторон пальца в поршне установлены стальные заглушки, и палец крепится в бобышках стопорными кольцами. Заглушки устраняют возможность разбрызгивания масла из зазоров бобышек на стенки цилиндра и в продувочные окна.
Шатун сделан из хромистой стали и подвергнут закалке и отпуску. В стержне шатуна имеется канал для смазки с калиброванной пробкой в нижней части. Канал служит для прохода масла к верхней головке, в которую запрессованы две бронзовые втулки.
Сверху в головку запрессован распылитель с четырьмя отверстиями, через которые масло подается на днище поршня для его охлаждения.
В нижней разъемной головке шатуна установлены стальные вкладыши с заливкой из свинцовистой бронзы. Крышка прикреплена к шатуну двумя болтами из хромоникелевой стали. На шатуне и крышке выбиты порядковые номера, которые при сборке следует располагать в сторону нагнетателя.
Коленчатый вал пятиопорный. На щеках первого и четвертого кривошипов прикреплены противовесы.
Вал изготовлен из марганцовистой стали; шейки вала подвергнуты поверхностной закалке т. в. ч. В валу сделаны каналы для прохода смазки из коренных шеек к шатунным.
Коренные подшипники вала снабжены стальными вкладышами с заливкой из свинцовистой бронзы. Крышки подшипников изготовлены из хромоникелевого чугуна и для повышения жесткости имеют большую высоту. Каждая крышка входит в гнездо основания и крепится к основанию на двух шпильках. На крышках выбиты порядковые номера, обращенные в сторону нагнетателя.
Задний подшипник является установочным и снабжен по бокам двумя разъемными бронзовыми упорными кольцами. Нижняя половина каждого кольца фиксируется на крышке подшипника на двух штифтах.
На двигателях последних выпусков для шатунных и коренных подшипников применяются сталеалюминиевые вкладыши, изготовляемые из биметаллической полосы, состоящей из стального основания и слоя антифрикционного алюминиевого бессвинцовистого сплава АСМ.
На заднем конце вала закреплена распределительная шестерня с маслоотражателем, зацепляющаяся с шестерней. К торцу вала шестью болтами прикреплен маховик. На переднем конце вала закреплены шестерня привода насоса, маслоотражатель, распорная втулка и шкив привода вентилятора и генератора. Уплотнение концов вала обеспечивается в задней части сальником, установленным в выточке картера маховика, а в передней части — сальником, установленным в кронштейне передней крышки двигателя.
Головка выпускного клапана изготовлена из жароупорной стали, а стержень — из хромоникелевой.
Обе части сварены. Клапаны установлены по два на каждый цилиндр в направляющих втулках в головке блока. Пружина на клапане закреплена опорной шайбой с коническими сухариками. Вставные гнезда клапанов, изготовленные из жароупорного чугуна, запрессованы в головку. Между клапанами в головке над каждым цилиндром установлена в медном стакане насос-форсунка. Над клапанами и насос-форсункой расположены коромысла, установленные на бронзовых втулках на осях. Оси закреплены в кронштейнах, укрепленных болтами на головке цилиндров. На каждый цилиндр ставится отдельная секция, состоящая из трех коромысел с осью.
Коромысло насос-форсунки снабжено сферическим наконечником с запрессованным на нем подпятником, которым коромысло при работе нажимает на толкатель насос-форсунки.
С каждым коромыслом шарнирно при помощи пальца на бронзовой втулке соединена вилка. Вилка на резьбе навернута на верхний конец штанги, упирающейся нижней сферической головкой в гнездо толкателя. Путем вращения штанги регулируют зазор между носком коромысла и стержнем клапана.
В отрегулированном положении штанга стопорится контргайкой. Для прогретого двигателя зазор должен быть равен 0,25—0,3 мм.
Толкатели роликового типа расположены наклонно в направляющих каналах головки цилиндров. Ролики установлены на осях стаканов толкателей на игольчатых подшипниках. Каждый толкатель прижимается к кулачку распределительного вала пружиной. Пружина закрепляется в головке в сжатом состоянии сверху при помощи упорной шайбы и стопорного кольца, а внизу упирается в шайбу, закрепленную на нижнем конце штанги. Толкатели удерживаются от проворачивания специальной скобой, прикрепленной снизу головки.
Распределительный вал изготовлен из специальной стали и внутри высверлен. Кулачки и шейки вала цементованы. Вал установлен в верхней части блока двигателя с правой стороны на пяти опорах. Между каждой парой опор расположены три кулачка: два крайних для привода выпускных клапанов и средний для привода насос-форсунки.
Крайние подшипники распределительного вала представляют собой стальные втулки: фланцы их прикреплены болтами к блоку.
В каждом подшипнике запрессованы по две стальные втулки с заливкой из свинцовистой бронзы. Передний подшипник — установочный, по обеим сторонам имеет бронзовые упорные шайбы. Осевой зазор в упорном подшипнике равен 0,18— I 0,32 мм. Промежуточные подшипники состоят из двух вкладышей, изготовленных из алюминиевого сплава и скрепленных пружинными кольцами. Подшипники стопорятся винтами в верхней части блока. С левой стороны в блоке установлен уравновешивающий вал в двух крайних подшипниках.
На передних концах обоих валов закреплены противовесы, а на задних — сцепленные между собой шестерни, также снабженные противовесами.
Шестерня распределительного вала и шестерня уравновешивающего вала приводятся в движение от шестерни коленчатого вала через промежуточную шестерню, которая вращается на коническом роликовом подшипнике, установленном на ступице, закрепленной болтом на задней плоскости блока. С шестерней распределительного вала сцепляется также шестерня привода нагнетателя. Все шестерни изготовлены из специального чугуна и при сборке устанавливаются по меткам.
Распределительный вал вращается с тем же числом оборотов, что и коленчатый вал.
Распределительные шестерни закрыты чугунной крышкой, отлитой вместе с картером маховика. Передние противовесы валов закрыты отдельной чугунной крышкой. К заднему концу распределительного вала присоединен привод указателя числа оборотов коленчатого вала (тахометра), расположенного на щитке приборов в кабине.
Противовесы на распределительном и уравновешивающем валах служат для уравновешивания сил инерции, возникающих в шатунно-кривошипном механизме при его работе.
При неравномерном движении поршней возникают силы инерции, достигающие наибольшего значения в тот момент, когда поршень проходит через мертвые точки. При данном расположении кривошипов коленчатого вала двигателя у крайних поршней (первого и четвертого) силы инерции имеют противоположное направление и, действуя на плече, равном расстоянию между осями крайних цилиндров, создают момент, стремящийся повернуть весь двигатель в плоскости действия момента по направлению часовой стрелки.
При перемещении поршня первого цилиндра в н. м. т., а четвертого в в. м. т. направление сил инерции и момента изменяется на обратное. Это создает вибрацию двигателя.
При вращении передних и задних противовесов распределительного и уравновешивающего валов появляются центробежные силы. Эти силы, слагаясь на каждой паре противовесов, дают две силы, создающие на плече, равном расстоянию между передними и задними противовесами, момент. Этот момент всегда имеет противоположное направление относительно момента, создаваемого силами инерции поршней, и равен ему по величине, вследствие чего нейтрализуется его действие и обеспечивается уравновешивание двигателя.
Двигатель подвешен к раме на трех опорах с резиновыми подушками. Впереди кронштейн, отлитый на крышке противовесов, опирается через две резиновые подушки на специальную балку, закрепленную на раме автомобиля. В задней части кронштейны, привернутые болтами к картеру маховика, опираются на кронштейны рамы, каждый через две резиновые втулки.
Запись опубликована в рубрике МАЗ-200 и МАЗ-205. Добавьте в закладки постоянную ссылку.
МАЗ-200 — Каталог СовАвто
МАЗ-200 — Каталог СовАвтоСайт СовАвто.
| Модель | МАЗ-200 |
| Сиденье | 3 |
| Масса нетто, кг | 6 400 |
| Масса полной загрузки, кг | 13 625 |
| Вес груза, кг | 7 000 на дорогах с твердым покрытием / 4 000 на грунтовых дорогах. |
| Полная масса прицепа, кг | 9 500 |
| Длина, мм | 7625 |
| Ширина, мм | 2650 |
| Высота, мм | 2430 |
| Основание, мм | 4520 |
| Минимальный зазор, мм | 290 |
| Минимальный радиус поворота, м | 10. 1 |
| Максимальная скорость, км/ч | 65 |
| Максимальная мощность, л.с. | 120 при 2000 об/мин |
| Объем двигателя, л | 4,654 |
| Степень сжатия | 17:1 |
| Передаточные числа | 6,17/3,40/1,79/1,00/0,78/Р-6,69 |
| Передаточное число главной передачи | 8.21 |
| Пробег, л/100км | 32 (при 40 км/ч) |
| Разрывной путь, м | — |
| Емкость топливного бака, л | 225 л (дизельное топливо) |
| Годы выпуска | 1947-1965 (с 1947-1950 ЯАЗ-200) |
| Тип двигателя | ЯАЗ-М204А, 2-тактный, 4-цилиндровый дизель |
| Колесная формула | 4 х 2 |
| Фотографии | 49 КБ (ч/б, вид спереди, МАЗ
кран, строящий коммунизм [28]) 84 КБ (цв, вид сбоку, пожарная машина [28]) 8 КБ (цв, вид сбоку, обычный рабочий автомобиль [28]) 56 КБ (цвет, вид спереди, обычный рабочий автомобиль [19/13]) 84 КБ (цвет, вид сбоку, военный грузовик [3]) 64 КБ (цв, вид сбоку, топливная цистерна, оборудованная для экстремальных холодов [3]) 67 КБ (цв, вид сбоку, рисунок [106]) 2 КБ (ч/б, вид сбоку, другая заправочная цистерна [5]) 4 КБ (цвет, вид спереди, обычный автомобиль [5]) 17 КБ (ч/б, вид сбоку, Топливная цистерна «Аэрофлот» [5]) 46КБ (ч/б, вид сбоку, ЯАЗ [1947-1950] [19/4]) 51 КБ (ч/б, вид сбоку, МАЗ-200, бортовая платформа с технической информацией [1]) 49 КБ (цв, вид сбоку, рисунок, МАЗ-200В, модель трактора [106]) 53 КБ (ч/б, вид сзади, МАЗ-200В, модель трактора с технической информацией [1]) |
ЯАЗ-200 [1947 — 1950], МАЗ-200 [1950-1965], МАЗ-200Г имели высокие съемные надставки из деревянных досок для боков и проема скамейки [1951-1957], МАЗ-200П [1962-1965], ? (МАЗ-200Д)
Также есть самосвал модели МАЗ-205,
тягач модели МАЗ-501 и бортовой автомобиль 4 X 4
грузовик МАЗ-502.
Единственное отличие этого грузовика от МАЗ-205 заключалось в том, что у него была лебедка, более длинная шасси и рама. С 1947 по 1950 год эта машина маркировалась как ЯАЗ-200(10 KB [4] [полный размер 46 КБ] [19/4]), но по сути это был тот же грузовик без каких-либо технических отличий [это только Отличие заключалось в решетке радиатора и эмблеме медведя на капоте]. Это был первый советский дизельный грузовик. На самом деле это была копия грузовик «Дженерал Моторс» массой 7000 кг. ЯАЗ-М204 двигатель был копией двигателя GMC-4-71. с 1952 тягача МАЗ-200В (40 КБ [28]) (80 КБ с Полуприцеп ОдАЗ-832 [1]) (изготовлен на шасси МАЗ-200. С 1962 года выпускался трактор МАЗ-200М. (отличался от МАЗ-200В в том, что он имел 180-сильный, 6-цилиндровый двигатель ЯМЗ-236)
Максимальная глубина брода для автомобилей МАЗ-200 составляет 0,8 метра, угол въезда 43 градуса, угол съезда 26 градусов.
