Дук дезинфекционная установка – Установка дезинфекционная ДУК-1

Дезинфекционная установка ДУК (УДОМ) на шасси ГАЗ- 3308, 3309, ЗИЛ

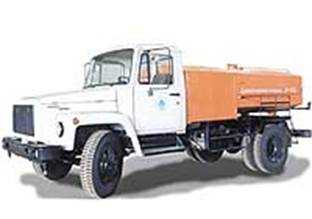

 Автомобиль специальный с установкой подвижной дезинфекционной ДУК  на шасси ГАЗ-3309/3308

Предназначены для

      -  предупреждения болезней животных – сибирская язва, ящур, птичий грипп;

   -  дезинфекции и  дезинсекции помещений горячим и холодным растворами, суспензиями и взвесями дезинфицирующих средств, побелку помещений и санитарную их промывку, санитарной обработки сельскохозяйственных животных;

       - дезинфекции и дезинсекции предприятий  по переработке сырья животного происхождения, территорий рынков, животноводческих помещений, скотоперегонных пунктов и площадок, мясокомбинатов, птицефабрик, мест погрузки и выгрузки животных на дорогах и пристанях, железнодорожных вагонов и автомашин  после перевозки животных, складов, зернохранилищ;

       - для полива насаждений.

Оборудование дезустановки позволяет выполнять следующие операции:

 - заполнение цистерны водой или уже готовым рабочим раствором из какой-либо емкости или водоема;

 - заполнение баков жидким раствором дезинфекционных средств;

 - приготовление рабочего раствора в цистерне;

 - нагрев рабочего раствора до необходимой температуры;

 - подачу рабочего раствора на обрабатываемую поверхность.

 Дезинфекционная установка ДУК (УДОМ) на шасси

 ГАЗ- 3308, 3309, ЗИЛ стандартной комплектации  состоит из следующих основных частей:

-  основной цистерны, л.  1020, 1600, 2000;

 баков для дезинфицирующих растворов, 4х90;

ящиков для принадлежностей;

системы нагрева рабочего раствора;

напорного трубопровода;

приемо-раздаточного трубопровода;

компрессорной установки.

Полная масса установки, кг, от 5040
Экипаж установки, включая водителя, чел.2 (5)
Емкость цистерны, л1020,1600,2000
Емкость баков для дезрастворов, суммарная, л360
Максимально допустимое давление, создаваемое в цистерне, МПа (кгс/см2)0,3(3,0)
Максимально допустимая температура рабочего раствора в котле, 0С70
Транспортная скорость, км/час70
Габаритные размеры, длина/ширина/высота6300/2300/2400

belagrosnab.ru

Дезинфекционная техника

Дезинфекционная техника


Ветеринарно-санитарную технику по характеру выполняемых при ее помощи работ можно разделить на следующие группы: универсальные установки, установки и аппараты для дезинфекции и дезинсекции помещений растворами, аппараты для дезинсекции помещений аэрозолями, аппараты для опрыскивания и орошения кожных покровов животных.


Требования, предъявляемые к дезинфекционным и дезинсекционным аппаратам следующие: высокая производительность и экономичность их использования и высококачественная обработка.


Для гидроочистительных работ и дезинфекции влажным методом на животноводческих предприятиях используют установки ЛСД, ДУК, ВДМ, ВДМ-2, а также малогабаритные установки фирмы Джи-Э-Джи и УДС.


ЛСД предназначена для дезинфекции горячими растворами, выпускают ее в двух модификациях: ЛСД и ЛСД-2. В установке ЛСД-2 применен мощный вихревой мотор, позволяющий развивать давление до 5 атм при расходе жидкости до 100 л/мин.


ДУК - автопередвижная дезинфекционная установка системы Н. М. Комарова, смонтирована на шасси автомобиля ГАЗ-63 или ГАЗ-51. Она предназначена для дезинфекции и дезинсекции животноводческих помещений. Дезинфекция с помощью установки может осуществляться холодными, горячими растворами дезинфицирующих средств и паром.


Ветеринарно-дезинфекционная машина ВДМ-2 предназначена для регулярной дезинфекции в животноводческих хозяйствах, расположенных на больших территориях, имеющих отделения и фермы в радиусе 10 км и более, а также для обработки животных в пастбищных условиях.


Аэрозоли получают с помощью аэрозольного генератора АГ-УД-2, САМ, аэрозольных насадок АВАН, ТАН, ЭТАН. Использование генератора АГ-УД-В целесообразно при дезинфекции больших помещений.
При использовании насадок ПВАН и ТАН число точек введения аэрозоля устанавливают исходя из обеззараживания из одной точки до 300 (для насадки ПВАН) и 1000 м3 помещения (для насадки ТАН).
Аэрозольную дезинфекцию больших помещений проводят одновременно не менее чем двумя HaqaflKaMn. Производительность насадки ПВАН 200 мл/мин., насадки ТАН-50 100 мл/мин.


Сжатый воздух для работы аэрозольных насадок получают посредством компрессоров, обеспечивающих производительность воздуха не менее 30 м3/ч из расчета на одну насадку и давление 4 атм.
Для дезинфекции спецодежды и спецобуви используют пароформалиновые камеры как стационарные, так и передвижные различных конструкций. Наиболее эффективна огневая пароформалиновая паровоздушная камера ОППК - прямоугольной формы со стенками из теплоизоляционного материала, с двумя герметично закрывающимися дверями, полезный объем 2 м

3.




← Техника безопасности при проведении дезинфекционных работ   Профилактические перерывы →

Похожий материал по теме:

zhivotnovodstvo.net.ru

Техника для гидроочистки и дезинфекции — Мегаобучалка



Технические средства механизации ветеринарно-санитарных работ довольно разнообразны. Это портативные, переносные и перевозные устройства, мобильные агрегаты на транспортных шасси, самоходные установки на внутрихозяйственном транспорте и стационарное дезинфекционное оборудование с подачей рабочих растворов к отдельным помещениям по трубопроводам.

Мобильные технические средства

.Для гидроочистки, мойки и дезинфекции животноводческих и птицеводческих объектов рекомендуются следующие дезинфекционные установки: ДУК, ЛСД-ЗМ, УДП, УДС, ВДМ, модернизированная моечная установка ОМ-5361 (ГОСНИТИ), Керхеры различных модификаций, а также ранцевые опрыскиватели.

ЛСД-ЗМ предназначена для гидроочистки, мойки и дезинфекции животноводческих и птицеводческих объектов, побелки помещений. В комплект установки входит специальная штанга, оснащенная распылителями, с помощью которой можно обрабатывать открытые пространства (дороги, выгулы и пр.), а также животных (репеллентами). Дезустановка смонтирована на автоприцепе, имеет мощный вихревой насос, который позволяет развивать высокое давление жидкости. Резервуаром для жидкости служит котел емкостью 360 л, внутри котла расположена топка для подогревании рабочих растворов. Работу установки контролирует измерительная аппаратура.

Установка дезинфекционная передвижная (УДП) предназначена для гидроочистки, мойки и дезинфекции животноводческих помещений и других объектов. Установка смонтирована на трехколесной тележке, укомплектована электродвигателем, напорным шлангом, двумя универсальными и двумя крановыми распылителями для дезинфекции и гидроочистки. Вместимость резервуара 200 л; обеспечивает давление струн жидкости 25 атм. Габариты и маневренность установки позволяют использовать ее внутри помещений. Горячая вода в нее поступает из системы водоснабжения на участке обработки. Установка укомплектована двумя крановыми распылителями для гидроочистки и универсальными распылителями для дезинфекции.



Установка дезинфекционная самоходная (УДС) предназначена для проведения гидроочистки, мойки и дезинфекции животноводческих помещений. Позволяет нагревать воду или рабочий раствор до определенной температуры. Подача и церкуляция жидкости осуществляется насосом с электроприводом. УДС смонтирована на электрокаре.

Ветеринарная дезинфекционная машина (ВДМ-2). Дезинфекционное оборудование ВДМ-2 смонтировано на шасси автомобиля УАЗ-469, а привод исполнительных механизмов осуществляется двигателем автомобиля через вал отбора мощности. Оно состоит из основного резервуара (420 л) со встроенной топкой, емкостей для маточного раствора и для топлива, шланговых барабанов, насоса и воздушного нагнетателя. Машина укомплектована шлангами и рабочими органами для влажной и аэрозольной дезинфекции, для мойки и засасывания жидкости из водоемов. С помощью ВДМ-2 проводят побелку помещений; машина снабжена вакуумным пылесборником и распылительной штангой.

Моечная установка, ГОСНИТИ (ОМ-5361) предназначена для наружной очистки сельскохозяйственных машин струей воды под высоким давлением. Испытана на птицефабриках для гидроочистки птицеводческих помещений. Вода в установку поступает из систем холодного и горячего водоснабжения. Очистка поверхностей осуществляется за счет высокого напора струи воды, выходящей из монитора и формируемой специальной насадкой.

Аппараты высокого давления типа Керхер относятся к наиболее современной моечной технике, находят все более широкое применение вследствие их высокой производительности, мобильности и компактности.

Опрыскиватели вентиляторные (ОВС-А и ОВТ-1В) предназначены для распыления химических средств защиты растений. Широко и с хорошими результатами апробированы на некоторых птицефабриках для гидроочистки, мойки и дезинфекции помещений, территории и дорог. Опрыскиватели прицепные, агрегатируются с тракторами ДТ-75, МТЗ «Беларусь» и др. Для осуществления ветеринарно-санитарных работ используют резиновые шланги, брандспойты.

Стационарные технические средства для осуществления ветеринарно-санитарных мероприятий включают емкости для рабочих растворов, насосно-компрессорные установки и трубопроводы с постами подключения распылителей и брандспойтов.

В основе автомобиля ДУК-1, выпускаемого в первую очередь для нужд сельского хозяйства, лежит конструкция доктора ветеринарных наук профессора Николая Комарова. Собственно, аббревиатура “ДУК” в данном случае так и расшифровывается: “дезинфекционная установка Комарова”.

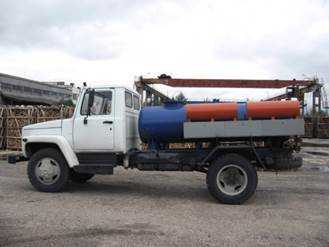

Рис. 1. Установка дезинфекционная ДУК-1

ДУК-1 (СССР, Россия)

ДУК-1 выпускается Калачинским механическим заводом (Омская область). Все специализированное оборудование - баки для дезинфекционных растворов суммарной емкостью 360 литров, водяная цистерна объемом 1020 литров, выдерживающая давление до 3 кгс/кв. см, и котел, рассчитанный на максимальную рабочую температуру 80 градусов, - смонтировано на шасси грузового автомобиля. Кстати, конструкция ДУК-1 - универсальная, многоцелевая. Она позволяет не только производить санитарную обработку животных и помещений - складов животного сырья, скотоперегонных пунктов, сельскохозяйственных выставок, но и успешно осуществлять полив насаждений, а также побелку известковым раствором.


Рис. 2. Установка дезинфекционная ДУК-1



Ранее основной базой для ДУК-1 были полноприводные ГАЗ-63 и ГАЗ-66, а также ГАЗ-52-04, ГАЗ-53-12. При этом как опция заводом предлагалась дополнительная цельнометаллическая двухдверная утепленная кабина, устанавливаемая за основной и предназначенная для перевозки обслуживающего персонала к объектам производства работ. В настоящее время, когда многие из упомянутых шасси сняты с производства, Калачинский механический завод монтирует дезинфекционную установку на шасси ГАЗ-3307, ГАЗ-3308 либо ЗиЛ-5301БО или ЗиЛ-5301ГА.

Ранее, являясь на протяжении многих лет монополистом по выпуску дезинфекционных установок, Калачинский механический завод изготавливал эти машины в огромных количествах, поставляя их в том числе в страны социалистического содружества - Корею, Монголию, Польшу, Венгрию, Болгарию, Кубу. В настоящее время объемы производства ДУК-1 значительно снизились, что связано прежде всего с неплатежеспособностью основного потребителя данной продукции - фермерских хозяйств. Однако в целом машина по-прежнему востребована, и с целью ее удешевления предприятие предлагает даже такой вариант, как монтаж дезинфекционной установки на одноосном полуприцепном шасси с приводом от бензоагрегата и возможностью вывоза трактором класса от 0,4 до 1,4 тс.



УДОМ-2 (Россия)

Специализированный автомобиль УДОМ-2 (“установка дезинфекционной обработки мобильная”), предназначенный для специальной и санитарной обработки помещений различного назначения, открытых площадок, участков местности и транспортных средств, специальной обработки и дезинфекции животноводческих и складских помещений, представляет собой аналог выпускаемого Калачинским механическим заводом ДУК-1. Кроме всего прочего, это транспортное средство может использоваться как источник горячей воды для хозяйственных нужд, а также сжатого воздуха для нанесения лакокрасочных материалов, в том числе известково-цементных.





Рис 3. Установка дезинфекционная УДОМ -2



Мобильная установка дезинфекционной обработки с цистерной емкостью 1050 литров изготавливается в трех исполнениях - стандартном либо с двойной кабиной, а также с дополнительными шлангами и насадками по спецзаказу - на шасси автомобилей ГАЗ-3307, ГАЗ-3308 “Садко”, ГАЗ-66 либо ЗиЛ-5301 “Бычок”. Специально для монтажа на шасси ГАЗ-3309 также предлагается вариант с цистерной емкостью 2000 литров. Кроме того, производителем спецавтомобиля - фирмой “Аграф” - разработан модернизированный вариант дезинфекционной установки, получивший обозначение УДОМ-2М. Данный вариант отличается от базовой модели наличием цельнометаллического корпуса, закрывающего агрегаты дезинфекционной установки. Таким образом, у спецнадстройки появился грузовой отсек объемом 2,5 кубометра.

Модульно-секционная конструкция корпуса у новой модификации, как и у предыдущей модели, позволяет изготавливать установку во всех вариантах - как со сдвоенной кабиной, так и без нее, а наличие люка и резьбовой пробки на верхнем фланце цистерны обеспечивает возможность ускоренного ее заполнения. Для удобства выполнения работ основные органы управления и контроля УДОМ-2М вынесены и объединены в зоне обслуживания установки. Изменена также конструкция пневмосистемы - система управления выполнена на современных элементах, а трубопроводы изготовлены из высокопрочных, химически стойких гибких рукавов.

Емкость бака для химикатов (дезинфекционных растворов) у УДОМ-2 составляет 360 литров, котел рассчитан на максимальную рабочую температуру 70 градусов, разрежение в цистерне при заборе воды - до 0,8 кг/кв. см.



ДУ-2 (Россия)

Назначение передвижной дезинфекционной установки ДУ-2 на автомобильном шасси — влажная дезинфекция и дезинсекция животноводческих ферм, складов и прочих закрытых помещений направленной струей подогретых дезинфекционных растворов или распыленными растворами, дезинфекция транспортных средств после перевозки животных и открытых площадок (рынков, скотомогильников). Кроме того, с помощью ДУ-2 можно осуществлять мойку животных направленной струей подогретых дезинфекционных растворов, щеткой или душевой насадкой, а также производить ряд других работ с использованием воды либо водных растворов щелочей, органических и неорганических солей и прочих растворов.

Установка изготавливается на шасси ЗиЛ-5301, ГАЗ-3307 или ГАЗ-3309 и оснащается насосом с приводом от КПП через коробку отбора мощности, 2000-литровой емкостью для воды, 200-литровым баком для рабочего раствора, 800-миллиметровым ручным стволом, комплектом форсунок-распылителей и барабаном для многослойной навивки 120 метров шланга ручного ствола. Как считают создатели ДУ-2, она обладает рядом преимуществ перед аналогом - ДУК-1. Во-первых, диапазон технологических режимов существенно расширен за счет более высокого рабочего давления, при достижении которого можно получать мелкодисперсные аэрозоли и бактерицидную пену (в случае применения специальных пеногенераторов). Во-вторых, повышаются удобство и безопасность обслуживания за счет отказа от конструкции типа “сосуд под давлением” и использования технологического насоса, приводимого от коробки отбора мощности автомобильного шасси.




Рис 4. Установка дезинфекционная ДУ -2

В спецавтомобиле ДУ-2 применен подогреватель с электронным управлением, работающий на дизельном топливе, поддерживающий заданную температуру рабочего раствора и имеющий защиту по горению факела и максимальной температуре рабочего раствора. Комплектация ДУ-2 может быть расширена за счет конечных элементов - форсунок для побелки, распылителей, щеток для мытья животных, душевых насадок и брандспойтов с увеличением расхода до 200 л/мин при давлении до 0,7 МПа (если на данной установке на различных режимах расход рабочей жидкости составляет от 15 до 40 л/мин, то на установке типа ДУК - не более 12 л/мин)

Рис. 5 Устройство ветеринарное дезинфекционное УВД-1

Устройство ветеринарное дезинфекционное УВД-1 предназначено для ветеринарной дезинфекции, дезинсекции и дезакаризации объектов животноводства, ветообработки животных в полевых условиях, дезинфекции и дезинсекции объектов захоронения отходов животноводства (скотомогильники), скотоубойных пунктов, площадок, территорий рынков и других мест скопления животных и птиц.

Дезавтомобиль может быть применен для мойки и обеззараживания транспортных средств после перевозки животных, продуктов и сырья животного происхождения.
