Измерительное УСТРОЙСТВО для КОНТРОЛЯ ТОКА проводимости ОПН типа УКТ-02

Техническое описание и инструкция по эксплуатации

Введение

Настоящее техническое описание и инструкция по эксплуатации (ТО и ИЭ) предназначены для ознакомления обслуживающего персонала с работой, принципом действия и техническими характеристиками измерительного устройства для контроля тока проводимости нелинейных ограничителей перенапряжений (далее устройства). ТО и ИЭ содержит сведения необходимые для правильной эксплуатации устройства и обеспечения полного использования его технических возможностей, а также сведения о калибровке устройства и рекомендации по его применению для контроля и оценки рабочего состояния ОПН в условиях эксплуатации.

1. Назначение и состав

1.1. Устройство предназначено для измерения параметров тока проводимости, протекающего через ОПН при рабочем напряжении: действующих значений гармонических составляющих тока 50 Гц и 150 Гц и максимального значения тока. Данные измерения необходимы для выявления преждевременного старения нелинейных металлоксидных сопротивлений, из которых комплектуется ОПН, и входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации.

1.2. В состав устройства входят:

— датчик тока (далее «датчик»), стационарно встраиваемый в заземляющий проводник ОПН;

— пульт измерения (далее «пульт»), подключаемый к датчику на время измерений.

2. Технические данные

2.1. В селективных режимах работы «50 Гц» или «150 Гц» устройство измеряет действующие значения первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока проводимости ОПН.

В качестве дополнительного, справочного параметра в режиме работы «Мах» измеряется максимальное значение тока проводимости в полосе частот: 50¸350 Гц.

2.2. Диапазон измеряемых токов перекрывается двумя поддиапазонами:

— в режиме «50 Гц»             J₅₀ — 0,3 — 3 мА;   3 — 10 мА;

— в режиме «150 Гц»           J₁₅₀— 0,1 -1 мА;  1 — 5 мА;*

— в режиме «Мах»               J_maх  — 0,3 — 3 мА; 3 — 15 мА

*Примечание. Значение гармонической составляющей тока J150 выводится на индикаторе пульта увеличенным в 3 раза. Для получения истинного значения тока показания на индикаторе пульта в режиме 150 Гц необходимо разделить на 3.

2.3. Переключение поддиапазонов производится автоматически.

2.4. Предел допускаемой основной погрешности измерения тока:

— для первого поддиапазона измерения в режимах «50 Гц» и «150 Гц» (J50 0,3 — 3 мА, J150 0,1 — 1 мА) — не более 6%;

— для второго поддиапазона измерения в режимах «50 Гц» и «150 Гц» (J503 — 10 мА, J150 1 — 5 мА) — не более 10%;

— в режиме «Мах» — не более 10%.

2.5. Номинальная полоса частот в селективных режимах работы:

— в режиме «50 Гц» — 48 — 52 Гц;

— в режиме «150 Гц» — 145 — 155 Гц.

2.6. Коэффициент передачи гармоники тока 50 Гц на выход устройства УКТ?02 в режиме измерения 150 Гц — не более: Кп < 0,014.

2.7. Дополнительная погрешность измерения связанная с воздействием магнитного поля на датчик устройства в режимах «50 Гц», «150 Гц» и «Мах — не более 5%.

2.8. Дополнительная погрешность измерения связанная с воздействием электрического поля в режимах «50 Гц», «150 Гц» и «Мах — не более 2%.

2.9. Пульт имеет автономное питание 9 В (батарея типа «Крона»).

2.10. Ток потребления — не более 12 мА.

2.11. Условия эксплуатации.

Рабочие условия эксплуатации:

Для пульта:

— температура окружающей среды от 0 до +40°С;

— относительная влажность воздуха до 90%

Для датчика:

— температура окружающей среды от -45 до 45°С;

— относительная влажность воздуха до 98%.

Нормальные условия применения для пульта и датчика следующие:

— температура окружающей среды 20±20°С;

— относительная влажность воздуха 65±5%.

2.12. Датчик тока выдерживает протекание разрядного тока ОПН (импульс 8/20 мкс) с амплитудой 20 кА.

2.13. Устройство рассчитано на эксплуатацию при воздействии внешних электрических и магнитных полей 50 Гц с уровнем:

— напряженности электрического поля до 20 кВ/м;

— напряженности магнитного поля до 20 А/м.

2.14. Масса пульта — не более 2 кг; масса датчика — не более 1.6 кг.

2.15. Габаритные размеры пульта: 202•140•70, диаметр датчика: 70•105.

3. Конструкция и принцип действия

3.1. Конструкция датчика тока.

Конструкция датчика тока показана на рис.1. датчик тока имеет две обмотки (измерительную и калибровочную), расположенные на кольцевом ферромагнитном сердечнике (1), по оси которого проходит токоведущий проводник (3). Датчик выполнен в стальном герметичном корпусе (2). Диэлектрическая втулка (4) изолирует токоведущий стержень от нижней крышки корпуса датчика. Подключение датчика к пульту во время измерений осуществляется через разъем (5), оснащенный закручивающейся крышкой. Присоединение датчика к заземляющему проводнику (6) производится с помощью шайб и гаек (7).

Рис. 1. Конструкция датчика тока

3.2. Конструкция пульта измерения.

Пульт измерения конструктивно выполнен в виде самостоятельного прибора бесфутлярной конструкции в металлическом корпусе (рис.2). На передней панели пульта размещаются кнопочные органы управления выбора режимов измерения и калибровки, включения питания пульта, а также ручка потенциометра «Kалибровка» и табло ЖКИ. Кнопочные органы управления имеют следующие обозначения:

— «50» — режим измерения первой гармоники тока 50 Гц;

— «Max» — режим измерения максимального значения тока;

— «150» — режим измерения третьей гармоники тока 150 Гц;

— «К» — режим калибровки устройства;

— «ВКЛ» — включение питания пульта.

На табло ЖКИ символически отображаются включенные режимы измерения и значения измеряемых параметров. Включенные режимы измерения отображаются одной, двумя или тремя чертами, расположенными в левой части индикатора и соответствующими буквами:

«~ — ?,?? mA»	— нажата кнопка «50»;
«~ = , mA»	— нажата кнопка «Мах»;
«~ º , mA»	— нажата кнопка «150»;
«, К»	— нажата кнопка «К».

Электрическая схема пульта выполнена на трех печатных платах. Основная плата с расположенными на ней кнопками включения режимов измерения установлена в нижней части пульта, плата индикации закреплена на лицевой панели пульта, плата блока питания вместе с отсеком под батарею питания закреплена на задней панели. На задней крышке расположен также разъем для подключения соединительного кабеля. На боковых стенках корпуса расположены удерживающие втулки крепления ремня для переноски пульта при проведении измерений.

3.3. Принцип действия.

Измерение тока основывается на принципе пояса Роговского. Датчик тока включается в цепь заземления ОПН (в рассечку заземляющего проводника). Ток проводимости, стекающий по заземляющему проводнику ОПН, наводит ЭДС в измерительной обмотке, величина которой пропорциональна произведению частоты и амплитуды соответствующих гармонических составляющих тока и определяется их суммой. Сигнал с измерительной обмотки поступает на пульт, где производится его частотная селекция, усиление и преобразование сигнала в цифровую форму для индикации.

Для компенсации и устранения погрешностей измерений, связанных с влиянием температуры окружающей среды и изменением коэффициента передачи датчика, в схеме пульта предусмотрена регулировка коэффициента усиления измерительного тракта в режиме «Калибровка».

4. Указания по монтажу датчика

4.1. Монтаж датчика должен производится лицами, ознакомленными с его устройством и приведенными ниже правилами.

4.2. Перед монтажом датчик необходимо тщательно осмотреть, проверить его целостность и убедиться в его работоспособности в режиме калибровки «К» с подключенным пультом (см. п.6.4).

4.3. Датчик должен включаться последовательно в цепь заземления ОПН в соответствии со схемой включения, приведенной на рис.3. Рекомендуемая высота установки датчика тока — h = 1.5¸1.8 м.

4.4. Крепление датчика к шине заземления ОПН производится при соблюдении следующих требований:

— нижний фланец ОПН должен быть изолирован от заземленного основания, на котором он устанавливается, с помощью специальных изолирующих приспособлений (втулок, прокладок), входящих в комплект поставки ОПН;

— корпус датчика и отрезок шины заземления, которым датчик соединяется с нижним фланцем ОПН, не должны касаться заземленных конструкций.

Внимание! В рабочем положении датчика разъем для подключения пульта должен находиться снизу.

4.5. После окончания монтажа необходимо проверить и восстановить все лакокрасочные покрытия на наружных металлических деталях в случае их повреждения при монтаже.

5. Указания по эксплуатации

5.1. Эксплуатация устройства производится в соответствии с правилами эксплуатации высоковольтных установок.

5.2. К работе с устройством допускаются лица, изучившие данное техническое описание и инструкцию по эксплуатации и прошедшие инструктаж по технике безопасности.

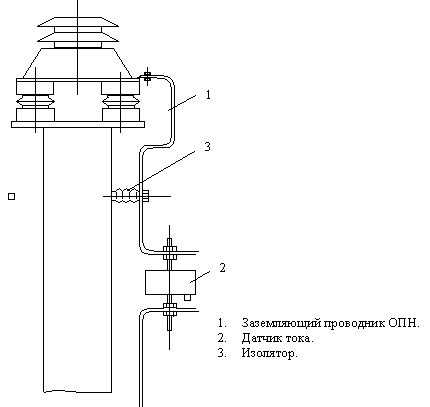

Рис.3. Схема включения датчика тока

5.3. В процессе эксплуатации датчик следует периодически осматривать. При осмотре необходимо проверить соответствие установки датчика требованиям, изложенным в п.5.4, обратить внимание на отсутствие загрязнений в соединительном разъеме.

5.4. После пребывания «пульта» в среде с предельными климатическими условиями (низкие температуры, повышенная влажность) перед включением его следует выдержать не менее 24 часов в условиях, соответствующих его нормальным условиям применения.

6. Подготовка к работе

6.1. Ознакомьтесь с техническим описанием и инструкцией по эксплуатации на устройство.

6.2. Осмотрите пульт и убедитесь в отсутствии механических повреждений.

6.3. Установите батарею питания, если она не была установлена ранее. Для этого снимите крышку отсека питания, предварительно отвернув два винта на задней панели пульта, и установите батарею с соблюдением полярности.

Внимание! Неверная установка может привести к выходу из строя блока питания пульта.

6.4. Проведите опробование пульта, выполнив следующие операции:

— нажатием кнопки «ВКЛ» включите питание пульта; на табло индикатора в течение 2¸3 секунд после включения пульта должно индицироваться напряжение питания батареи;

— при индикации питания на ЖКИ индикаторе дополнительно возникают символ «+» и символ питающей батареи;

— напряжение питающей батареи должно находиться в пределах 7,5¸9,8 В, убедитесь, что цифровые показания на табло индикатора соответствуют этому пределу;

— при напряжении ниже 7,5 В начинается мигание показаний на табло, что указывает на непригодность пульта к работе; в этом случае произведите замену элементов питания согласно п.6.3.

— при положительных результатах опробования (напряжение питающей батареи в допустимых пределах) отключите пульт повторным нажатием кнопки «ВКЛ».

Внимание! После воздействия отрицательных температур пульт необходимо выдержать в нормальных условиях не менее 2 часов.

7. Порядок работы

7.1.   Подготовка к проведению измерений.

7.1.1. Разместите пульт в положении, удобном для работы и проведения измерений (на подставке или на ремне, на уровне груди оператора).

7.1.2. Убедитесь в правильности установки датчика, согласно требованиям п.5.4.

7.1.3. Отверните крышку разъема на корпусе датчика.

7.1.4. Подключите соединительный кабель к пульту.

7.1.5. Подключите заземляющий проводник соединительного кабеля (4) пульта к заземляющему проводнику ОПН (5) с нижней стороны датчика, как показано на рис.4.

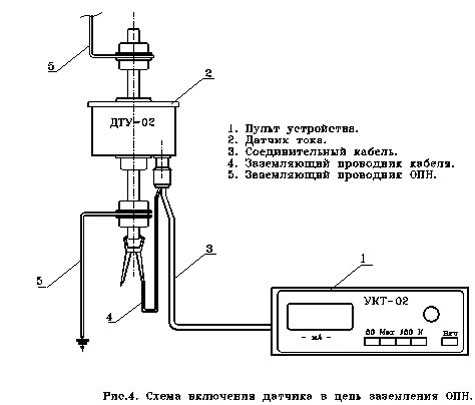

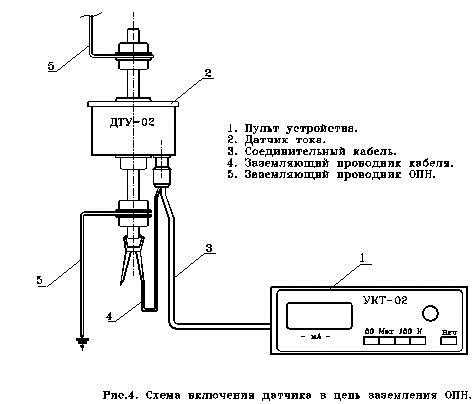

7.1.6. Посредством соединительного кабеля подключите пульт к датчику.

7.1.7. Включите пульт нажатием кнопки «ВКЛ».

7.1.8. Проведите калибровку устройства:

— нажатием кнопки «К» включите режим калибровки;

— ручкой «Калибровка» установите на индикаторе калибровочное число «3,00»;

— отключите режим калибровки, включив один из режимов измерения.

7.2. Проведение измерений.

7.2.1. Выберите режим измерения нажатием кнопки «50 Гц», «150 Гц» или «Мах».

7.2.2. Зафиксируйте показания на индикаторе при каждом режиме измерения и внесите их в рабочий журнал (рекомендуется представлять результаты измерений в табличном виде).

Примечание: показания индикатора пульта при измерении гармоники тока на частоте 150 Гц увеличены в три раза по отношению к действительному значению.

Внимание! При включении одной из кнопок выбора режима измерения остальные кнопки должны быть отжаты.

7.3. По окончании измерений, отсоедините соединительный кабель и затем его заземляющий проводник от датчика, отключите питание пульта (отжав кнопку «ВКЛ»). Установите на место крышку разъема на датчике тока.

8. Характерные неисправности и методы их устранения

В электрическую схему устройства введены функции калибровки и проверки питания. В режиме «Калибровка» проверяется работа измерительного тракта и датчика устройства. В случае неисправности датчика откалибровать устройство не удается.

Виной отказа прибора может служить неисправность соединительного кабеля (обрыв в разъеме). Для устранения неисправности следует прозвонить кабель. Перечень наиболее вероятных неисправностей и методы их устранения приведены в табл.2.

Таблица 2

Характерная  неисправность	Вероятная причина	Методы выявления и устранения
Отсутствует индикация на табло ЖКИ при включении питания пульта	— отсутствует питание; — отсутствует контакт батареи питания в отсеке питания	— заменить батарею питания, — зачистить контактирующие поверхности.
Не устанавливается калибровочное число «3,00» в режиме «К» при подключении пульта к одному из датчиков	— повреждение измерительного кабеля; — повреждение измерительной катушки датчика	— прозвонить кабель на обрыв, отсоединив его от пульта и датчика; — заменить датчик.
Указанная выше неисправность проявляется также на других датчиках	— повреждение измерительного кабеля — повреждение входных цепей или других блоков пульта	— пульт подлежит ремонту в специализированных организациях.

9. Указания по калибровке

9.1. Калибровка устройства проводится после его выпуска на предприятии изготовителе по программе метрологической аттестации, утвержденной в установленном порядке.

9.2. Периодической калибровке подлежит только пульт измерения. Периодичность калибровки устанавливается не реже 1 раза в год.

9.3. Калибровка датчиков после их установки в эксплуатацию не производится. Их работоспособность и метрологические характеристики в составе устройства подтверждаются каждый раз при проведении измерений тока проводимости в условиях эксплуатации в режиме «Калибровка».

9.4. Калибровка устройства осуществляется предприятием изготовителем совместно с НЦСМС.

10. Техническое обслуживание

10.1. Ежегодно производите очистку пульта и датчиков от пыли и грязи. Следите за состоянием лакокрасочных и гальванических покрытий.

www.energoregion.su

Устройство контроля тока УКТ-03 УКТ-03М (УКТ-02), датчик тока ДТУ-03 (ДТУ-02)

Техническое описание и инструкция по эксплуатации

Введение

Настоящее техническое описание и инструкция по эксплуатации (ТО и ИЭ) предназначены для ознакомления обслуживающего персонала с работой, принципом действия и техническими характеристиками измерительного устройства для контроля тока проводимости нелинейных ограничителей перенапряжений (далее устройства). ТО и ИЭ содержит сведения необходимые для правильной эксплуатации устройства и обеспечения полного использования его технических возможностей, а также сведения о калибровке устройства и рекомендации по его применению для контроля и оценки рабочего состояния ОПН в условиях эксплуатации.

1. Назначение и состав

1.1. Устройство предназначено для измерения параметров тока проводимости, протекающего через ОПН при рабочем напряжении: действующих значений гармонических составляющих тока 50 Гц и 150 Гц и максимального значения тока. Данные измерения необходимы для выявления преждевременного старения нелинейных металлоксидных сопротивлений, из которых комплектуется ОПН, и входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации.

1.2. В состав устройства входят:

—     датчик тока (далее «датчик»), стационарно встраиваемый в заземляющий проводник ОПН;

—     пульт измерения (далее «пульт»), подключаемый к датчику на время измерений.

2. Технические данные

2.1. В селективных режимах работы «50 Гц» или «150 Гц» устройство измеряет действующие значения первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока проводимости ОПН.

В качестве дополнительного, справочного параметра в режиме работы «Мах» измеряется максимальное значение тока проводимости в полосе частот: 50¸350 Гц.

2.2.   Диапазон измеряемых токов перекрывается двумя поддиапазонами:

—                       в режиме «50 Гц»                             J₅₀ — 0,3 — 3 мА; 3 — 10 мА;

—                       в режиме «150 Гц»                           J₁₅₀ — 0,1 -1 мА; 1 — 5 мА;*

—                       в режиме «Мах»                J_Mах — 0,3 — 3 мА;             3 — 15 мА.

*Примечание. Значение гармонической составляющей тока J₁₅₀ выводится на индикаторе пульта увеличенным в 3 раза. Для получения истинного значения тока показания на индикаторе пульта в режиме 150 Гц необходимо разделить на 3.

2.3.   Переключение поддиапазонов производится автоматически.

2.4.   Предел допускаемой основной погрешности измерения тока:

—         для первого поддиапазона измерения в режимах «50 Гц» и «150 Гц» (J

50 0,3 — 3 мА, J₁₅₀ 0,1 — 1 мА) — не более 6%;

—         для второго поддиапазона измерения в режимах «50 Гц» и «150 Гц» (J₅₀3 — 10 мА, J₁₅₀ 1 — 5 мА) — не более 10%;

—          в режиме «Мах» — не более 10%.

2.5. Номинальная полоса частот в селективных режимах работы:

—            в режиме «50 Гц» — 48 — 52 Гц;

—            в режиме «150 Гц» — 145 — 155 Гц.

2.6.   Коэффициент передачи гармоники тока 50 Гц на выход устройства УКТ02 в режиме измерения 150 Гц — не более: К_п < 0,014.

2.7.   Дополнительная погрешность измерения связанная с воздействием магнитного поля на датчик устройства в режимах «50 Гц», «150 Гц» и «Мах — не более 5%.

2.8.   Дополнительная погрешность измерения связанная с воздействием электрического поля в режимах «50 Гц», «150 Гц» и «Мах — не более 2%.

2.9.   Пульт имеет автономное питание 9 В (батарея типа «Крона»).

2.10.  Ток потребления — не более 12 мА.

2.11. Условия эксплуатации.

Рабочие условия эксплуатации:

Для пульта:

—    температура окружающей среды от 0 до +40°С;

—    относительная влажность воздуха до 90%

Для датчика:

—     температура окружающей среды от -45 до 45°С;

—     относительная влажность воздуха до 98%.

Нормальные условия применения для пульта и датчика следующие:

—     температура окружающей среды 20±20°С;

—    относительная влажность воздуха 65±5%.

2.12.       Датчик тока выдерживает протекание разрядного тока ОПН (импульс 8/20 мкс) с амплитудой 20 кА.

2.13.       Устройство рассчитано на эксплуатацию при воздействии внешних электрических и магнитных полей 50 Гц с уровнем:

—     напряженности электрического поля до 20 кВ/м;

—    напряженности магнитного поля до 20 А/м.

2.14. Масса пульта — не более 2 кг; масса датчика — не более 1.6 кг.

2.15.      Габаритные размеры пульта: 202•140•70, диаметр датчика: 70•105.

3.  Конструкция и принцип действия

3.1.   Конструкция датчика тока.

Конструкция датчика тока показана на рис.1. датчик тока имеет две обмотки (измерительную и калибровочную), расположенные на кольцевом ферромагнитном сердечнике (1), по оси которого проходит токоведущий проводник (3). Датчик выполнен в стальном герметичном корпусе (2). Диэлектрическая втулка (4) изолирует токоведущий стержень от нижней крышки корпуса датчика. Подключение датчика к пульту во время измерений осуществляется через разъем (5), оснащенный закручивающейся крышкой. Присоединение датчика к заземляющему проводнику (6) производится с помощью шайб и гаек (7).

Рис. 1. Конструкция датчика тока

 3.2.  Конструкция пульта измерения.

Пульт измерения конструктивно выполнен в виде самостоятельного прибора бесфутлярной конструкции в металлическом корпусе (рис.2). На передней панели пульта размещаются кнопочные органы управления выбора режимов измерения и калибровки, включения питания пульта, а также ручка потенциометра «Kалибровка» и табло ЖКИ. Кнопочные органы управления имеют следующие обозначения:

—    «50»                  — режим измерения первой гармоники тока 50 Гц;

—    «Max»               — режим измерения максимального значения тока;

—    «150»                — режим измерения третьей гармоники тока 150 Гц;

—    «К»                    — режим калибровки устройства;

—    «ВКЛ»              — включение питания пульта.

На табло ЖКИ символически отображаются включенные режимы измерения и значения измеряемых параметров. Включенные режимы измерения отображаются одной, двумя или тремя чертами, расположенными в левой части индикатора и соответствующими буквами:

«~ — ?,?? mA»                       нажата кнопка «50»;

«~ = , mA»                  нажата кнопка «Мах»;

«~ º , mA»                     нажата кнопка «150»;

«, К»                              нажата кнопка «К».

Электрическая схема пульта выполнена на трех печатных платах. Основная плата с расположенными на ней кнопками включения режимов измерения установлена в нижней части пульта, плата индикации закреплена на лицевой панели пульта, плата блока питания вместе с отсеком под батарею питания закреплена на задней панели. На задней крышке расположен также разъем для подключения соединительного кабеля. На боковых стенках корпуса расположены удерживающие втулки крепления ремня для переноски пульта при проведении измерений.

 3.3. Принцип действия.

Измерение тока основывается на принципе пояса Роговского. Датчик тока включается в цепь заземления ОПН (в рассечку заземляющего проводника). Ток проводимости, стекающий по заземляющему проводнику ОПН, наводит ЭДС в измерительной обмотке, величина которой пропорциональна произведению частоты и амплитуды соответствующих гармонических составляющих тока и определяется их суммой. Сигнал с измерительной обмотки поступает    на пульт, где производится его частотная селекция, усиление и преобразование сигнала в цифровую форму для индикации.

Для компенсации и устранения погрешностей измерений, связанных с влиянием температуры окружающей среды и изменением коэффициента передачи датчика, в схеме пульта предусмотрена регулировка коэффициента усиления измерительного тракта в режиме «Калибровка».

4. Указания по монтажу датчика

4.1.   Монтаж датчика должен производится лицами, ознакомленными с его устройством и приведенными ниже правилами.

4.2.   Перед монтажом датчик необходимо тщательно осмотреть, проверить его целостность и убедиться в его работоспособности в режиме калибровки «К» с подключенным пультом (см. п.6.4).

4.3.   Датчик должен включаться последовательно в цепь заземления ОПН в соответствии со схемой включения, приведенной на рис.3. Рекомендуемая высота установки датчика тока — h = 1.5¸1.8 м.

4.4.   Крепление датчика к шине заземления ОПН производится при соблюдении следующих требований:

—     нижний фланец ОПН должен быть изолирован от заземленного основания, на котором он устанавливается, с помощью специальных изолирующих приспособлений (втулок, прокладок), входящих в комплект поставки ОПН;

—     корпус датчика и отрезок шины заземления, которым датчик соединяется с нижним фланцем ОПН, не должны касаться заземленных конструкций.

Внимание! В рабочем положении датчика разъем для подключения пульта должен находиться снизу.

4.5.   После окончания монтажа необходимо проверить и восстановить все лакокрасочные покрытия на наружных металлических деталях в случае их повреждения при монтаже.

5.   Указания по эксплуатации

5.1.  Эксплуатация устройства производится в соответствии с правилами эксплуатации высоковольтных установок.

5.2.   К работе с устройством допускаются лица, изучившие данное техническое описание и инструкцию по эксплуатации и прошедшие инструктаж по технике безопасности.

Рис.3. Схема включения датчика тока

5.3.   В процессе эксплуатации датчик следует периодически осматривать. При осмотре необходимо проверить соответствие установки датчика требованиям, изложенным в п.5.4, обратить внимание на отсутствие загрязнений в соединительном разъеме.

5.4. После пребывания «пульта» в среде с предельными климатическими условиями (низкие температуры, повышенная влажность) перед включением его следует выдержать не менее 24 часов в условиях, соответствующих его нормальным условиям применения.

6. Подготовка к работе

6.1.   Ознакомьтесь с техническим описанием и инструкцией по эксплуатации на устройство.

6.2.   Осмотрите пульт и убедитесь в отсутствии механических повреждений.

6.3.   Установите батарею питания, если она не была установлена ранее. Для этого снимите крышку отсека питания, предварительно отвернув два винта на задней панели пульта, и установите батарею с соблюдением полярности.

Внимание! Неверная установка может привести к выходу из строя блока питания пульта.

6.4.   Проведите опробование пульта, выполнив следующие операции:

—           нажатием кнопки «ВКЛ» включите питание пульта; на табло индикатора в течение 2¸3 секунд после включения пульта должно индицироваться напряжение питания батареи;

—             при индикации питания на ЖКИ индикаторе дополнительно возникают символ «+» и символ питающей батареи;

—             напряжение питающей батареи должно находиться в пределах 7,5¸9,8 В, убедитесь, что цифровые показания на табло индикатора соответствуют этому пределу;

—         при напряжении ниже 7,5 В начинается мигание показаний на табло, что указывает на непригодность пульта к работе; в этом случае произведите замену элементов питания согласно п.6.3.

—         при положительных результатах опробования (напряжение питающей батареи в допустимых пределах) отключите пульт повторным нажатием кнопки «ВКЛ».

Внимание! После воздействия отрицательных температур пульт необходимо выдержать в нормальных условиях не менее 2 часов.

7. Порядок работы

7.1.   Подготовка к проведению измерений.

7.1.1. Разместите пульт в положении, удобном для работы и проведения измерений (на подставке или на ремне, на уровне груди оператора).

7.1.2. Убедитесь в правильности установки датчика, согласно требованиям п.5.4.

7.1.3. Отверните крышку разъема на корпусе датчика.

7.1.4. Подключите соединительный кабель к пульту.

7.1.5. Подключите заземляющий проводник соединительного кабеля (4) пульта к заземляющему проводнику ОПН (5) с нижней стороны датчика, как показано на рис.4.

7.1.6. Посредством соединительного кабеля подключите пульт к датчику.

7.1.7. Включите пульт нажатием кнопки «ВКЛ».

7.1.8. Проведите калибровку устройства:

—             нажатием кнопки «К» включите режим калибровки;

—            ручкой «Калибровка» установите на индикаторе калибровочное число «3,00»;

—            отключите режим калибровки, включив один из режимов измерения.

7.2.   Проведение измерений.

7.2.1. Выберите режим измерения нажатием кнопки «50 Гц», «150 Гц» или «Мах».

7.2.2. Зафиксируйте показания на индикаторе при каждом режиме измерения и внесите их в рабочий журнал (рекомендуется представлять результаты измерений в табличном виде).

Примечание: показания индикатора пульта при измерении гармоники тока на частоте 150 Гц увеличены в три раза по отношению к действительному значению.

Внимание! При включении одной из кнопок выбора режима измерения остальные кнопки должны быть отжаты.

7.3.   По окончании измерений, отсоедините соединительный кабель и затем его заземляющий проводник от датчика, отключите питание пульта (отжав кнопку «ВКЛ»). Установите на место крышку разъема на датчике тока.





8. Характерные неисправности и методы их устранения

В электрическую схему устройства введены функции калибровки и проверки питания. В режиме «Калибровка» проверяется работа измерительного тракта и датчика устройства. В случае неисправности датчика откалибровать устройство не удается.

Виной отказа прибора может служить неисправность соединительного кабеля (обрыв в разъеме). Для устранения неисправности следует прозвонить кабель. Перечень наиболее вероятных неисправностей и методы их устранения приведены в табл.2.

Таблица 2

№ п/п	Характерная неисправность	Вероятная причина	Методы выявления и устранения
1.	Отсутствует индикация на табло ЖКИ при включении питания пульта	—  отсутствует питание; —  отсутствует контакт батареи питания в отсеке питания	—  заменить батарею питания, —  зачистить контактирующие поверхности.
2.	Не устанавливается калибровочное число «3,00» в режиме «К» при подключении пульта к одному из датчиков	—  повреждение измерительного кабеля; —  повреждение измерительной катушки датчика	—  прозвонить кабель на обрыв, отсоединив его от пульта и датчика; —  заменить датчик.
3.	Указанная выше неисправность проявляется также на других датчиках	—  повреждение измерительного кабеля —  повреждение входных цепей или других блоков пульта	—  пульт подлежит ремонту в специализированных организациях.

9.  Указания по калибровке

9.1.   Калибровка устройства проводится после его выпуска на предприятии изготовителе по программе метрологической аттестации, утвержденной в установленном порядке.

9.2.   Периодической калибровке подлежит только пульт измерения. Периодичность калибровки устанавливается не реже 1 раза в год.

9.3.   Калибровка датчиков после их установки в эксплуатацию не производится. Их работоспособность и метрологические характеристики в составе устройства подтверждаются каждый раз при проведении измерений тока проводимости в условиях эксплуатации в режиме «Калибровка».

9.4.   Калибровка устройства осуществляется предприятием изготовителем совместно с НЦСМС.

10. Техническое обслуживание

10.1.  Ежегодно производите очистку пульта и датчиков от пыли и грязи. Следите за состоянием лакокрасочных и гальванических покрытий.



Купить устройство контроля тока УКТ-03 УКТ-03М (УКТ-02), датчик тока ДТУ-03 (ДТУ-02)

nemz.ru

датчик тока ДТУ-03

Датчик тока ДТУ-03 для диагностики ОПН

     Обеспечение надежной эксплуатации нелинейных ограничителей перенапряжений в качестве обязательной процедуры предусматривает периодический контроль рабочих параметров ОПН для предупреждения преждевременного старения нелинейных металлоксидных сопротивлений и связанных с этим аварийных ситуаций. Степень старения нелинейных металлоксидных сопротивлений может быть оценена по величине тока утечки, протекающего через ОПН при рабочем напряжении. Этот параметр определяется изготовителем и указывается в паспортных данных на ОПН.

Цена: 5 700,00 (сумма с НДС)

Срок изготовления: 30 дней

Оставить заявку

Гарантия на все виды выпускаемой продукции составляет 12 мес.
Производится техническая и методическая поддержка

Назначение Датчика тока ДТУ-03

Датчик тока ДТУ-03 используется для контроля ключевых параметров ОПН (нелинейных ограничителей перенапряжения) на основе варисторов. В процессе эксплуатации ограничители пренапряжения (ОПН) подвергаются старению, что приводит к уменьшению металлооксидного сопротивления, увеличению активной составляющей тока проводимости, повышенному нагреву и снижению напряжения срабатывания. Показателем, отражающим степень устаревания, вычисляемый расчетным путем на основании тока утечки, измеряемого при помощи ДТУ-03. Критические значения коэффициента, при которых пробой варистора и отключение происходят при номинальном напряжении, устанавливаются производителем ОПН и вносятся в сопровождающую документацию.

Конструкционные особенности и использование Датчик тока ДТУ-03

Устройство для диагностики состоит из датчика тока утечки (ДТУ-03) и портативного анализирующего прибора (УКТ-3). Датчик монтируется непосредственно к заземляющему проводнику корпуса. Компактный портативный анализатор, запитанный от автономного источника, подсоединяется только на время измерений для фиксации текущего значения тока. Наличие гальванической развязки между анализатором и датчиком строго обязательно по требованиям электробезопасности. Устройство устойчиво к электромагнитным помехам, создаваемым оборудованием подстанций, в частности к помехам от коронных разрядов.

Разъём для соединения с пультом всегда следует располагать снизу корпуса для правильного положения датчика.

Допустимые эксплуатационные условия
может эксплуатироваться в температурном диапазоне от +45 до -45 градусов Цельсия при относительной влажности 98 что дает возможность установки без защиты от атмосферных осадков. Предельно допустимая погрешность составляет 6 %.

sibenedia.ru

ДТУ-03М — датчик тока для УКТ-03М

Описание датчика тока ДТУ-03М:

Измерительное устройство УКТ-03М для контроля тока проводимости состоит из датчика тока ДТУ-03М, стационарно встраиваемого в заземляющий проводник ОПН и переносного прибора-анализатора тока утечки УКТ-03М, подключаемого к датчику на время измерений (приобретается отдельно). Для реализации данной процедуры ОПН стационарно устанавливается на изолирующее основание. Прибор анализатор обеспечивает измерение действующего значения тока на частоте 50 Гц и 150 Гц, а также пикового значения тока в диапазоне от 0.1 до 10 мА.

Датчик тока ДТУ-03М  имеет две обмотки (измерительную и калибровочную), расположенные на кольцевом ферромагнитном сердечнике, по оси которого проходит токоведущий проводник. Датчик выполнен в стальном герметичном корпусе. Диэлектрическая втулка изолирует токоведущий стержень от нижней крышки корпуса датчика. Подключение датчика к пульту во время измерений осуществляется через разъем, оснащенный закручивающейся крышкой. Присоединение датчика к заземляющему проводнику производится с помощью шайб и гаек.

Технические характеристики датчик тока ДТУ-03М:

Параметр	Значение
Протекание разрядного тока ОПН (импульс 8/20 мкс)	амплитуда 20 кА
Условия эксплуатации: температура окружающей среды	-45 — +45°С
Габаритные размеры	∅70 x 105 мм
Масса	не более 1,6 кг

Комплект поставки ДТУ-03М

№	Наименование	Количество
1	Датчик тока ДТУ-03М	1
2	Гайка М12	1
3	Шайба	1
4	Паспорт	1

kip24.ru

УКТ-03M — ЦЕНТР НОВЫХ ИНЖЕНЕРНЫХ ТЕХНОЛОГИЙ В ЭНЕРГЕТИКЕ

Диапазон измеряемых токов
в режиме «50 Гц»	J50 — 0,1÷5 мА
в режиме «150 Гц»	J150 — 0,1÷5 мА
в режиме «Мах»	JМах — 0,3÷7,5 мА
Предел допускаемой основной погрешности измерения тока
в режиме «50 Гц»	не более 6%
в режиме «150 Гц»	не более 6%
в режиме «Мах»	не более 10%
Номинальная полоса частот в селективных режимах работы
в режиме «50 Гц»	49÷51 Гц
в режиме «150 Гц»	147÷153 Гц
Время измерения в селективных режимах работы	1,5с
Время измерения в режиме «Мах»	5c
Коэффициент передачи гармоники тока 50 Гц на выход устройства УКТ 03 в режиме измерения «150 Гц»	не более: КП ≤ 0,01
Пульт имеет автономное питание	6 В (4 батареи типа «А316»).
Ток потребления	не более 20 мА
Рабочие условия эксплуатации
Для пульта
температура окружающей среды	от 0° до +40°С
относительная влажность воздуха	до 90%
Для датчика
температура окружающей среды	от -45° до 45°С
относительная влажность воздуха	до 98%
Нормальные условия применения для пульта и датчика
температура окружающей среды	20±10°С
относительная влажность воздуха	65±30%
Датчик тока выдерживает протекание разрядного тока ОПН (импульс 8/20 мкс) с амплитудой 20 кА
Устройство рассчитано на эксплуатацию при воздействии внешних электрических и магнитных полей 50 Гц с уровнем
напряженности электрического поля	до 20 кВ/м
напряженности магнитного поля	до 20 А/м
Дополнительная погрешность измерения связанная с воздействием магнитного поля на датчик устройства в режимах «50 Гц», «150 Гц» и «Мах»	не более 5%
Дополнительная погрешность измерения связанная с воздействием электрического поля в режимах «50 Гц», «150 Гц» и «Мах»	не более 2%
Масса пульта	не более 0.8 кг
Масса датчика	не более 1.6 кг
Габаритные размеры пульта	240×120×45
Габаритные размеры в упаковки	250×200×100
Габаритные размеры датчика	∅70×105

cnite.ru
