Как выбрать зернодробилку - виды, мощность, размеры, видео

как выбрать зернодробилкуНа фермах и в крупных домашних хозяйствах для кормления животных используют дробленное зерно. Поскольку на рынке представлены различные модели машин, то встает вопрос – как выбрать зернодробилку, подходящую для обработки применяемого корма. В полезном приспособлении можно измельчать семена различных сортов, колосья и стебли.

Способы дробления

способы дробления зернаУстройство для дробления не отличается сложностью. Основные элементы конструкции: корпус и режущие детали. Для удобства транспортировки дробилка зерна может быть снабжена рукоятками и съемными колесиками. Различные виды зернодробилок отличаются друг от друга способами дробления зерна.

К наиболее популярным относятся следующие разновидности:

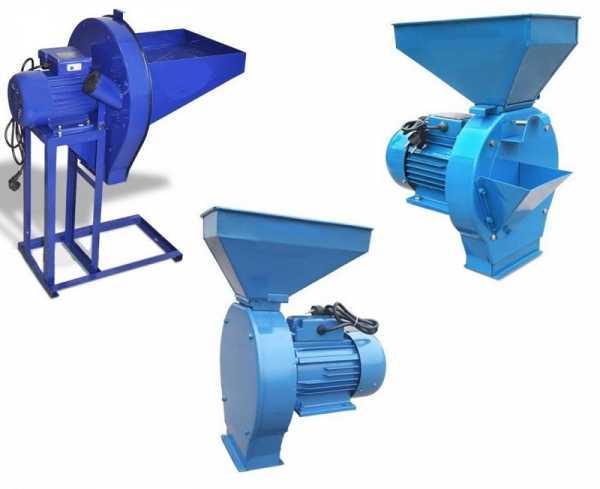

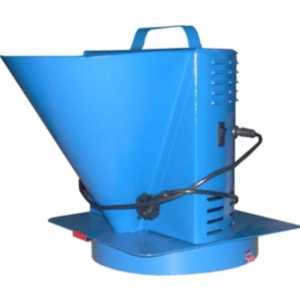

  1. Роторная.роторная зернодробилка

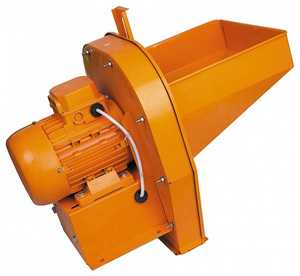

  2. Молотковая.молотковая зернодробилка
  3. Вальцовая.вальцовая зернодробилка

На рынке наиболее часто встречаемыми являются роторные и молотковые дробилки зерна. Качество работы обоих видов приблизительно одинаково, но следствием различия в конструкции являются разные параметры и характеристики.

Основные узлы, из которых состоит устройство электродробилок для зерна:

  1. Корпус. Может быть выполнен из пластика или металла. В корпус засыпают зерно, предназначенное для измельчения.
  2. Рабочая зона. Здесь расположены ножи, молоточки или вальцы в зависимости от конструкции зернодробилки. Процесс измельчения зерна происходит именно здесь.
  3. Электродвигатель. Приводит в действие элементы, находящиеся в рабочей зоне.
  4. Емкость, куда попадает измельченное зерно.

Зернодробилки для бытового применения подразделяются на различные модели в зависимости от того, какой применен тип привода. Самый простой – ручной измельчитель, который обеспечивает работу механическим способом. Пневматический измельчитель не требует больших физических усилий и на выходе дает более мелкие фракции зерна. Главное достоинство электрического измельчителя – высокая производительность.

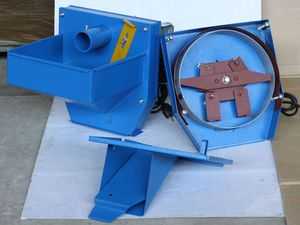

Роторная зернодробилка

измельчение с помощью движущихся ножейРоторная мельница для зерна осуществляет измельчение с помощью движущихся ножей. Заточенные с обеих сторон, ножи закреплены на вращающихся валах.

Такая машина имеет много достоинств:

  • высокую производительность;
  • небольшие энергетические затраты;
  • небольшие габариты;
  • надежность при эксплуатации.

Детали роторной зернодробилки изготавливают из материалов, обладающих особо высокой прочностью. Роторный измельчитель является зернодробилкой с регулировкой помола. Уровень и размеры зерна зависят от установки скорости вращения валов с ножами. На выходе можно получить зерно мельчайшего помола. Минус – полученные кусочки имеют разные размеры и формы.

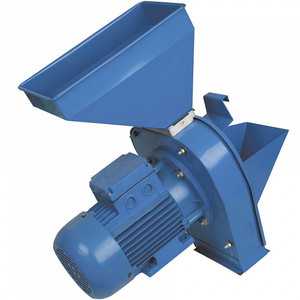

Молотковая зернодробилка

бытовая молотковая зернодробилкаДля более качественного дробления применяют молотковую дробилку для зерна. Конструкция состоит из нескольких узлов: барабан, решето и дека. Измельчение происходит при вращении барабана с закрепленными на нем молоточками. Регулировку величины дробленных зерен устанавливают, выбирая решетки, имеющие ячейки различных размеров. Благодаря этому можно получать желаемые габариты конечного продукта.

Размельченное зерно, получаемое после обработки в молотковой машине, считается более качественным, чем после роторной.

Такой результат обязан большой амплитуде движения молоточков. Они способны измельчать все зерна, в том числе находящиеся далеко. Решая вопрос, какую зернодробилку выбрать – роторную или моторную, следует учитывать, что роторный измельчитель расходует гораздо меньше электричества, обладая при этом большей мощностью. Кроме того, производительность у него выше, чем у молоткового, и времени на обработку уходит меньше. Роторная машина имеет меньшую цену и дешевле при обслуживании.

И роторная, и молотковая зернодробилки обладают как достоинствами, так и недостатками. Поэтому, какую выбрать зернодробилку, можно определить правильно, разобравшись для каких целей ее собираются использовать.

При наличии в хозяйстве больших птиц и крупного рогатого скота подойдет роторная зернодробилка. При наличие мелкой птицы и небольших или молодых особей предпочтение получит молотковая.

Не следует забывать, что различные модели одного вида имеют свои особенности.

Вальцовая зернодробилка

вальцовый измельчительОсобенность дробилки вальцовой для зерна состоит в том, что она может не только дробить зерно, но и перемалывать его. Это объясняется ее конструкцией. Главная деталь – рифленые вальцы. При прохождении зерен через них осуществляется измельчение.

Хороший результат получается только после предварительного замачивания зерна.

Вальцовая дробилка для зерна может обрабатывать не только зерно, но и солод, используемый для приготовления пива. Если установлены плоские зубцы, то осуществляется не только дробление, но и плющение. В этом случае зерно остается целым, но очищается от своей оболочки.

Продукт после обработки вальцовой зернодробилки можно получить различных типов. Это зависит от настроек машины и формы установленных на вальцах зубцов. Имеется возможность задать различные значения скорости, с которой будут вращаться вальцы. Также регулировке подлежит величина зазора между ними. После правильной установки всех параметров продукт можно получить необходимой степени помола, подходящей для кормления разных животных.

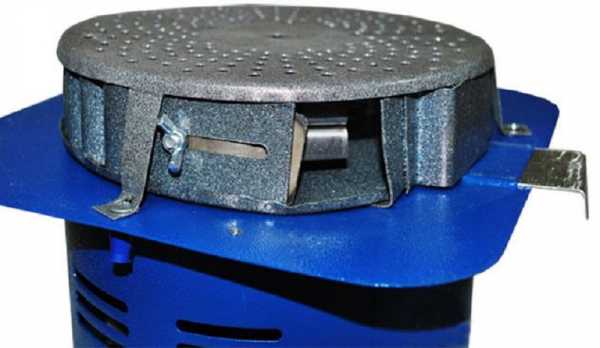

Мини дробилки для зерна

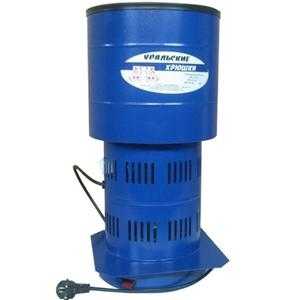

мини дробилка для зернаВ личных хозяйствах находят широкое применение мини дробилки для зерна. Они экономят время и существенно решают проблему кормления домашних животных даже при небольшом их количестве. За небольшую стоимость можно получить прекрасного помощника в хозяйстве.

Несмотря на простую конструкцию мини дробилок, перед использованием следует ознакомиться с инструкцией по их эксплуатации.

Как выбрать зернодробилку

критерии выбора

Чтобы сделать правильный выбор следует ответить на следующие вопросы:

  1. Для какого вида животных предназначена будущая покупка.
  2. Количество зерна, которое подлежит измельчению.
  3. Вид измельчаемого продукта, его плотность и размер.
  4. Стоимость приобретения.

Мощность двигателя

двигатель зернодробилкиПосле анализа будет проще перейти к выбору среди существующих моделей. Один из главных факторов при решении задачи, как выбирается зернодробилка, – требуемая производительность. Домашних животных следует кормить вовремя, но и остатки нереализованной продукции приведут к убыткам. Производительность находится в прямой зависимости от мощности двигателя.

За час работы зернодробилки в зависимости от ее мощности на выходе получается от 60 до 350 кг конечного продукта.

Следует учитывать, что при мощном двигателе увеличивается расход электроэнергии. Поэтому решать вопрос, какой электродвигатель лучше для зернодробилки, следует, исходя из размеров хозяйства. Мощный электродвигатель оправдает себя при наличии большой фермы, а для обычного подворья можно сэкономить, приобретя двигатель с небольшой мощностью. Двигатели бывают разными, но наиболее часто применяют асинхронные.

Во избежание выхода зернодробилки из строя непрерывное время работы не должно превышать 6 часов. При выборе агрегата следует обратить внимание на наличие функции автоматического отключения, если произошло перегревание двигателя. Это может произойти при высокой температуре окружающей среды. Причиной также может служить заклинивание одного из ножей. Автоматическое отключение позволяет отменить необходимость постоянного нахождения возле работающей зернодробилки и продлевает срок ее службы без ремонта.

Габариты и масса

размеры зернодробилкиПри выборе зернодробилки надо учитывать ее габариты и массу. Если для процесса измельчения зерна имеется достаточно места на дворе, то габариты могут достигать значительных размеров. При хранении в подсобном помещении тяжелый вес при перемещении вызовет проблемы. Для такого варианта больше подойдет компактная модель массой не более 12-14 кг. Необходимо также уточнить напряжение, при котором работает аппарат и длину электрического шнура.

Если планируется измельчать не только зерно, но и траву, сено, корнеплоды, то следует изучить возможности выбранной модели. Плюсом является наличие в комплектации запасных частей. Необходимо убедиться, что при покупке будет выдан гарантийный талон.

При выборе следует отдавать предпочтение надежным предприятиям-изготовителям, существующим на рынке уже длительное время и осуществляющим контроль качества производимой ими продукции.

Существуют различные способы приобретения зернодробилок. Самый распространенный – покупка в магазине. Агрегаты различных моделей можно внимательно рассмотреть, узнать из паспорта характеристики. Немаловажным является возможность посоветоваться с продавцом, являющимся профессионалом в своем деле. Сэкономить получится, заказав зернодробилку в интернет-магазине. Существующий в них сервис доставит покупку по указанному адресу.

Помощник птицевода зернодробилка — видео



glav-dacha.ru

виды, принцип работы, как сделать

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

Разновидности зернодробилок

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

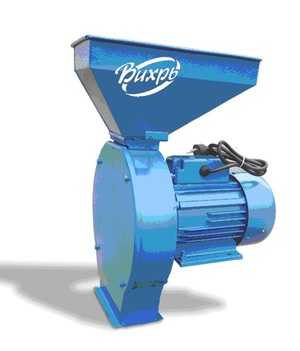

Бытовая зернодробилка

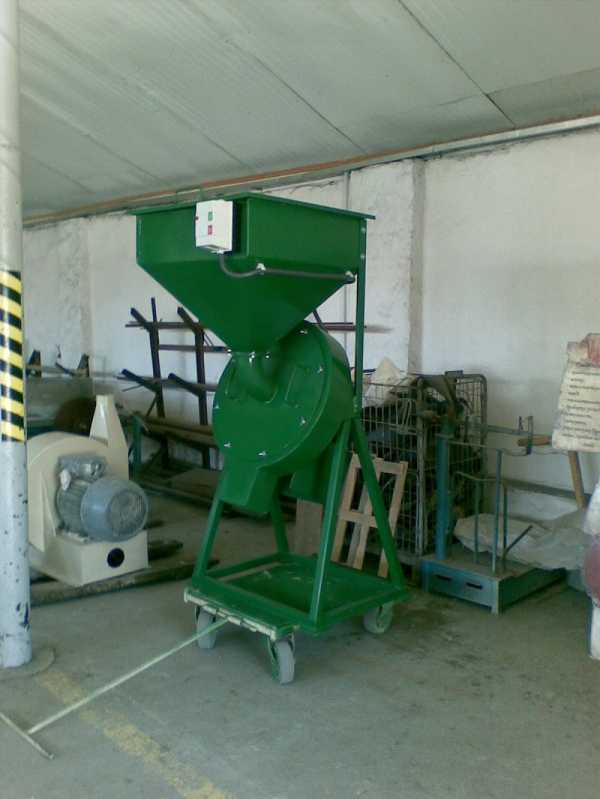

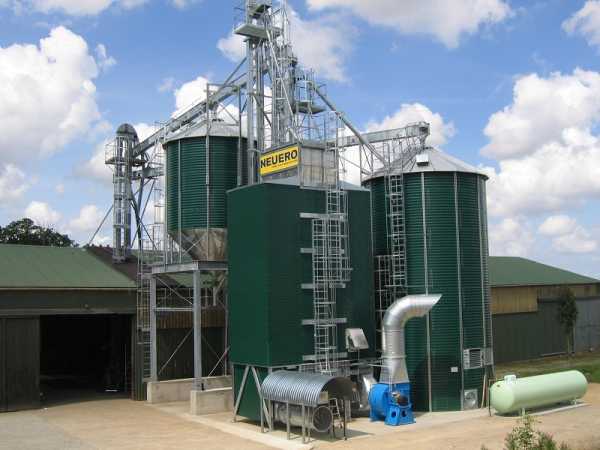

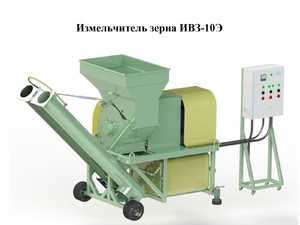

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать  полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

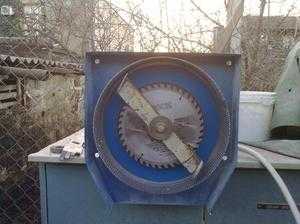

Зернодробилка роторная

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

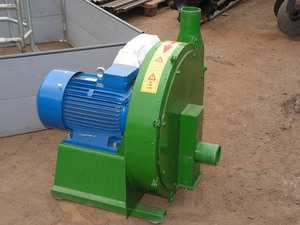

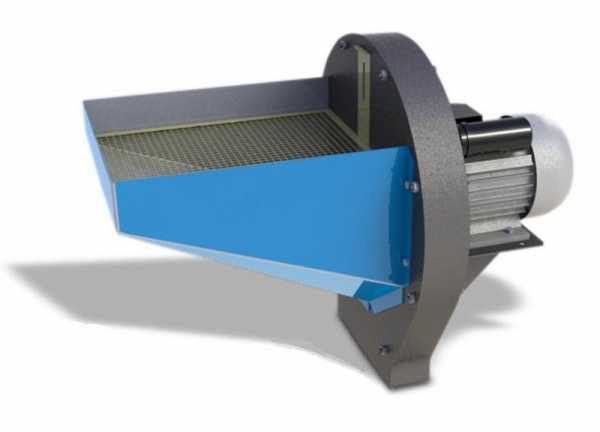

Зернодробилка молотковая

В состав молоткового типа входят:

  • корпус;
  • молотки;
  • емкость, в которую засыпают сырье;
  • барабана;
  • сито;
  • силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

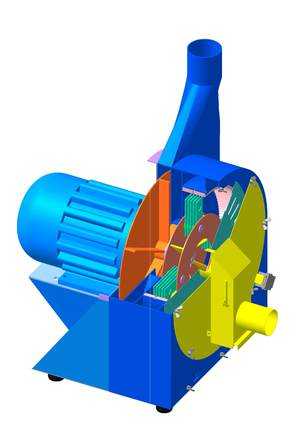

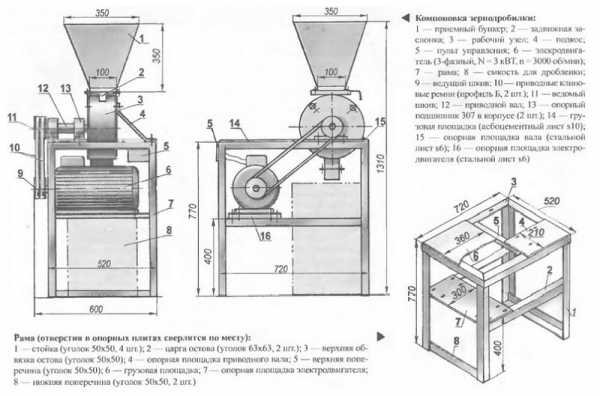

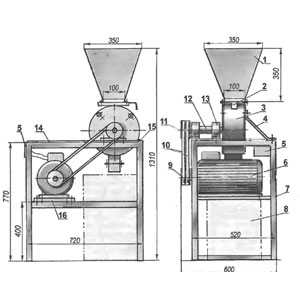

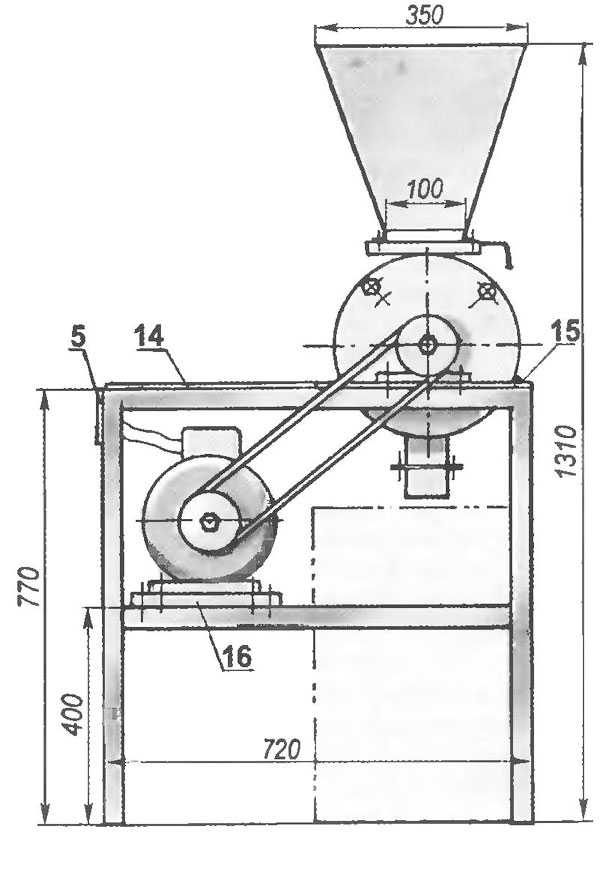

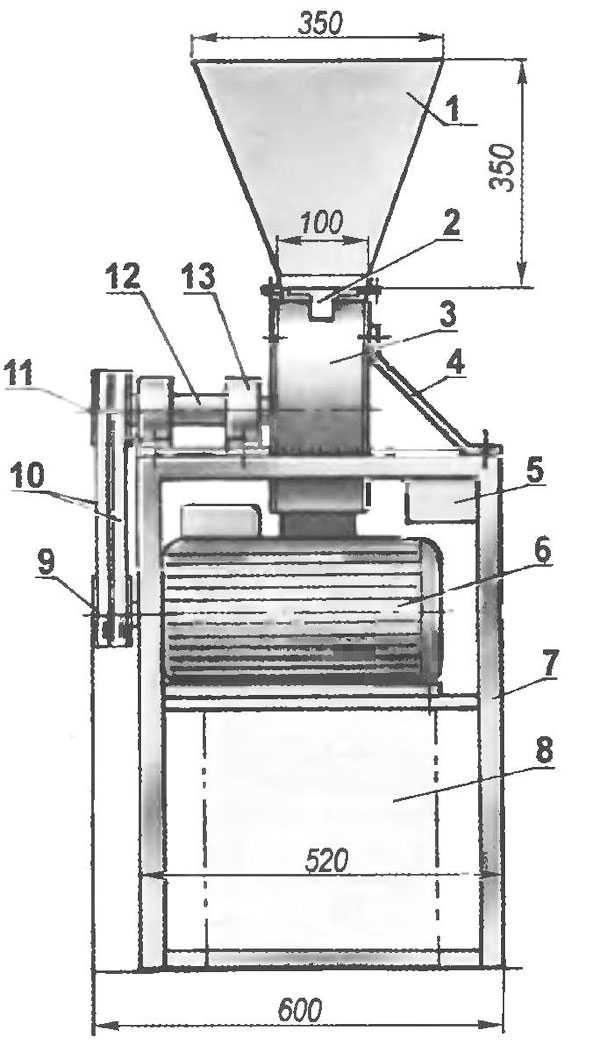

Схема для сборки зернодробилки своими руками
Устройство зернодробилки

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают  попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

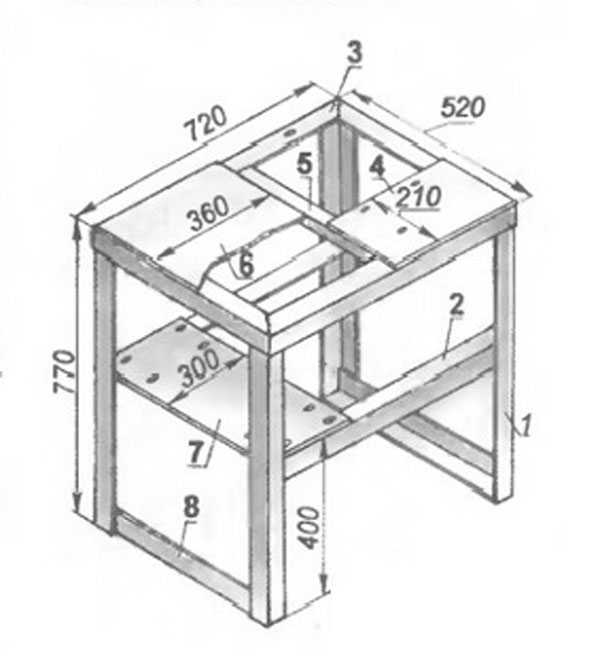

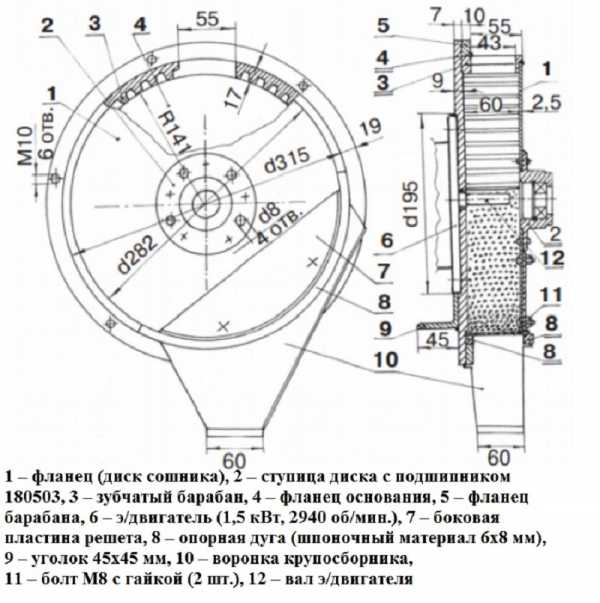

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

  • Фланец;
  • Ступица, на который установлен подшипниковый узел;
  • Зубчатый барабан;
  • Опора фланца;
  • Фланец установленный на барабан;
  • Силовой установки;
  • Пластины решета;
  • Дуги;
  • Уголка 45х45;
  • Зерносборочной воронки;
  • Крепежных изделий.

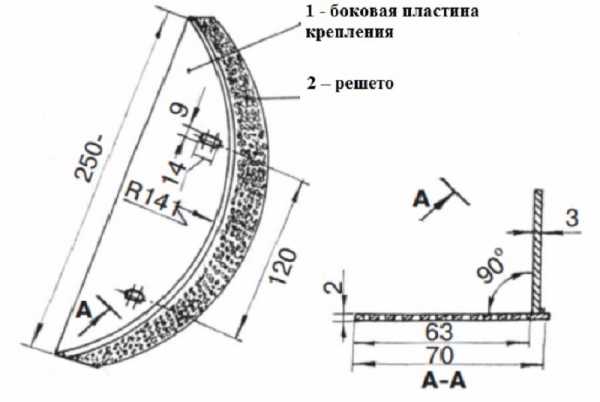

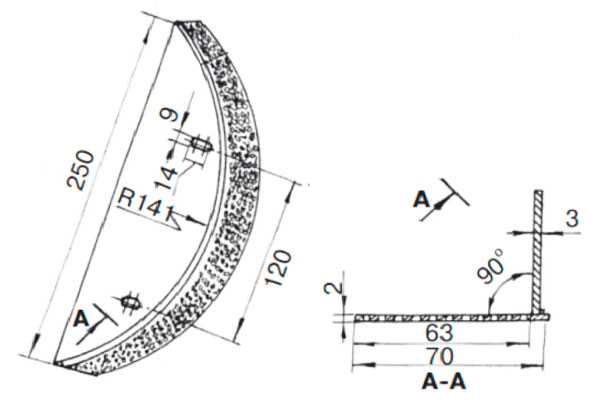

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

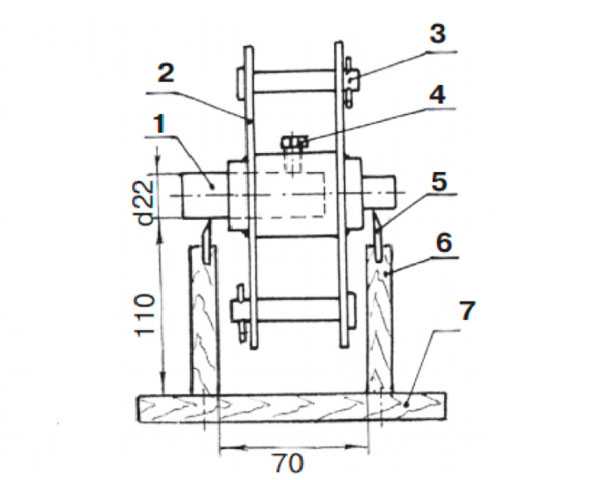

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

  • выявление причин вибраций и их устранение;
  • контроль над состоянием оборудования в части вибрации;
  • балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

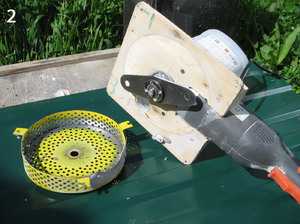

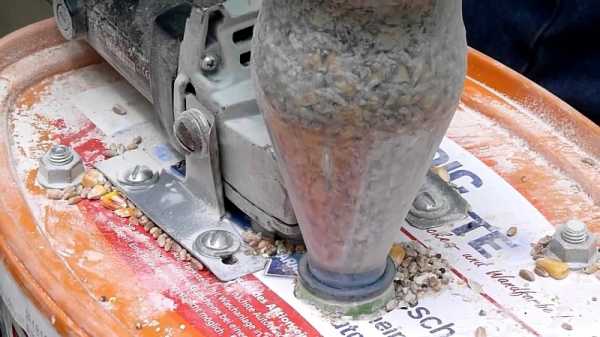

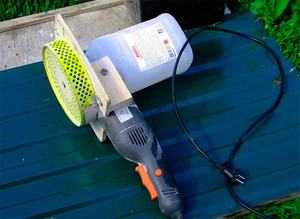

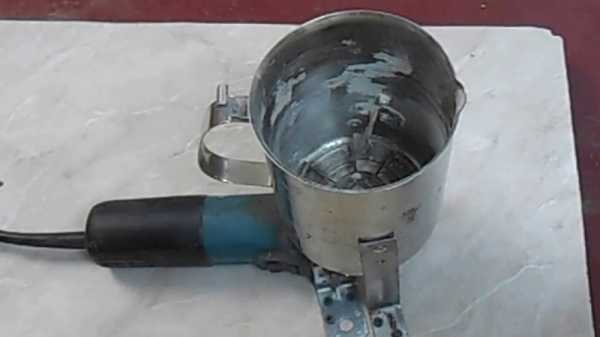

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

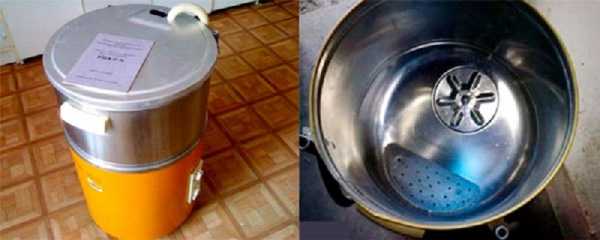

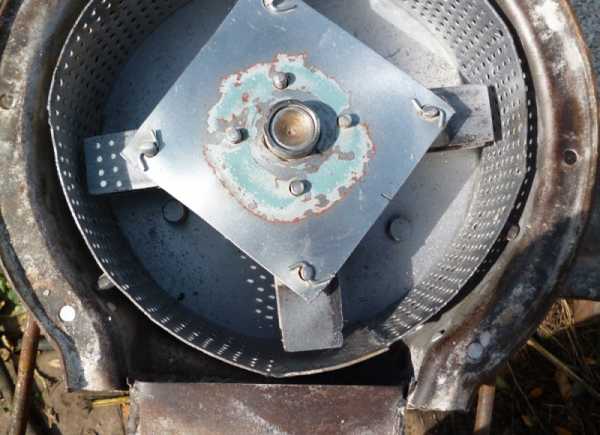

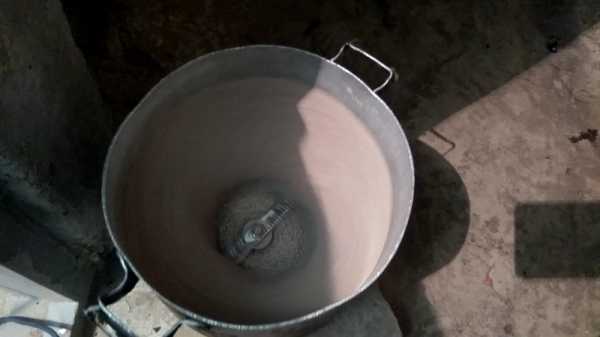

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

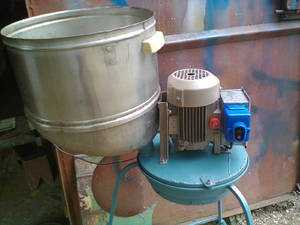

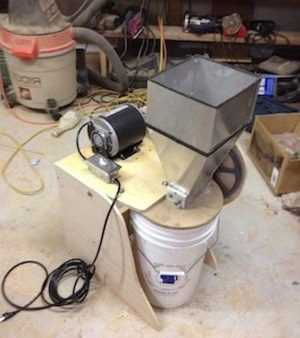

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

описание достоинств и недостатков разных видов бытовых машин

Зернодробилкой называется универсальное устройство, используемое для тщательного измельчения мелкого и крупного зерна, которым питается как крупный рогатый скот, так и различные домашние животные. То есть по большей части зернодробилки используются в сфере сельского хозяйства. Ведь дробилка для зерна значительно экономит силы и время фермера, а измельченный с ее помощью корм можно перемешивать со всевозможными добавками, которые улучшают рацион питомцев.

Конструкция зернодробилки

Перед тем, как рассматривать строение устройства, следует в первую очередь понять, для чего же нужна зернодробилка. Этот аппарат применяется для перемалывания разнообразных кормовых культур, что дает возможность людям, занимающимся сельскохозяйственной деятельностью, существенно облегчить собственный труд. Мелкий корм намного лучше усваивается организмом питомца, благодаря чему животное быстро набирает массу и получает все необходимые витамины и минералы.

Зерноизмельчитель обладает довольно-таки простым устройством. Основными элементами в его строении являются прочный корпус, дополнительно выполняющий роль приемной камеры, и режущие детали. Для более комфортной транспортировки дробилка дополняется специальными рукоятками, а модернизированные устройства оборудуются даже съемными колесиками.

Разновидности агрегатов

Любая бытовая дробилка отличается от своих промышленных собратьев довольно маленькими размерами и простотой в использовании. Но несмотря на такие качества, каждая модель обладает высокой производительностью, которая позволяет перерабатывать огромное количество материала в кратчайшие сроки.

По своей конструкции и технологии работы измельчители подразделяются на несколько разновидностей.

  1. Конструкция молоткового агрегата предусматривает монтаж режущих элементов на ротор, вращающийся внутри приемной камеры.
  2. Роторный измельчитель представляет собой надежную машину, рабочие элементы которой производятся из чрезвычайно прочного материала. Режущие детали бьются о стенки камеры, таким образом измельчая зерно. При этом агрегат работает до тех пор, пока зерна не превратятся в мельчайший корм.
  3. В конструкции дискового устройства дробящие элементы устанавливаются на валу при помощи особых дисков.
  4. Вальцовый измельчитель способен не только дробить, но и перемалывать зерно. Главной деталью такого агрегата являются рифленые вальцы, которые по-настоящему результативно измельчают мокрый материал. То есть для работы на таком аппарате сухое зерно следует предварительно смочить.

Кроме всего прочего, бытовые дробилки подразделяются на определенные разновидности в зависимости от типа привода.

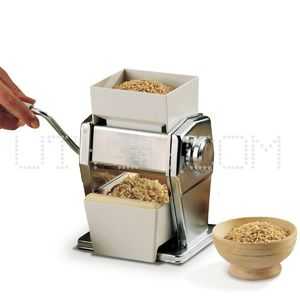

  1. Самым простым прибором считается ручной измельчитель, который приводится в работу механически. Другими словами, работать на таком аппарате следует вручную, поэтому потратить некоторое время и силы для перемола все же придется. Такая машина перерабатывает материал в довольно-таки крупные фракции, которые затем можно применять для кормления взрослого рогатого скота.
  2. Для обработки кукурузы и прочих мелких продуктов, как правило, применяется пневматический измельчитель. Такое устройство работает очень быстро и превращает зерно в мелкий корм, который затем можно добавлять в рацион небольших животных, а также домашних птиц.
  3. Электрический измельчитель выделяется высочайшей производительностью и незатейливым устройством. Такой аппарат имеет довольно внушительные размеры и приобретается обычно не только для дома, но и для фермерских угодий.

Ознакомившись детальнее с типами и отличиями дробилок, новичку в области сельского хозяйства будет намного легче правильно выбрать подходящий измельчитель для использования в домашних условиях.

Какой же измельчитель все-таки лучше — роторный или молотковый? С таким вопросом сталкивается большинство начинающих фермеров. Для того, чтобы определиться с правильным ответом, стоит подробнее изучить принципиальные отличия обоих приборов.

Роторная дробилка работает за счет передвижения режущего элемента. Нож необходим для измельчения материала, попадающего в приемную камеру. Дробилка молотковая для зерна, в свою очередь, перемалывает сырье с помощью молотков, фиксирующихся на прочном основании.

Материал, получаемый после обработки молотковой машиной, считается более качественным. Достигается хороший результат благодаря высокой амплитуде движения молотков, способных дробить даже те зерна, которые находятся далеко от них. Однако, при этом роторный измельчитель потребляет намного меньше электричества и обладает более высокой производительностью.

Как видно, определиться с выбором дробилки достаточно сложно, поскольку и роторный, и молотковый измельчитель обладают как достоинствами, так и недостатками. Поэтому, чтобы принять окончательное решение и остановить свой выбор на определенном виде дробилки, стоит разобраться с задачами, которые возлагаются на аппарат. К примеру, если в хозяйстве имеется много взрослого скота и птицы, следует отдать предпочтение роторной зернодробилке. А вот фермерам, разводящим мелкую птицу и молодой скот для продажи, лучше обратить свое внимание на молотковые разновидности.

Советы специалистов по выбору дробилки

Каждому начинающему фермеру следует ознакомиться с несколькими важными факторами, которые, собственно, и помогут сделать правильный выбор дробилки, а также подобрать по-настоящему мощный и надежный агрегат. Потенциальному покупателю необходимо определить для себя в первую очередь несколько факторов.

  1. Сфера использования аппарата — например, для небольших хозяйств оптимальным вариантом станет приобретение заводской либо самодельной молотковой дробилки. Конструкция, собранная своими руками, будет стоить намного меньше и обладать достаточной производительностью для обработки небольшого количества зерна. Однако при этом стоит учесть, что такая машина попросту не сможет справиться с большим количеством сырья. Именно по этой причине владельцам крупных хозяйств лучше всего обзавестись заводским прибором, обладающим регулировкой помола и множеством других полезных функций.
  2. Мощность — эта характеристика должна соответствовать максимальным запросам хозяйства. Другими словами, мощности подобранного устройства должно хватать для обработки максимального количества зерна, которое может понадобиться ферме.
  3. Производительность — определяясь с выбором нужного агрегата, очень важно решить, сколько конкретно сырья нужно будет перемалывать для содержания питомцев. Машины, обладающие высокой производительностью, отлично подойдут для крупных угодий, а вот аппараты со средним ресурсом станут настоящим спасением для небольших ферм.

Хорошо подумав над каждым из этих пунктов, даже фермер-новичок с легкостью определит, какая же именно машина ему действительно необходима. Правильное решение позволит обзавестись по-настоящему нужной дробилкой, при этом не переплатив за нее.

Рейтинг измельчителей

Сейчас на рынке можно отыскать уйму разнообразных дробилок, каждая из которых обладает собственными характеристиками, преимуществами и недостатками. Именно поэтому любому человеку, трудящемуся на сельскохозяйственном поприще, наверняка будет интересно ознакомиться с рейтингом наиболее качественных устройств, которые способны долго прослужить своему владельцу, не требуя при этом особого обслуживания. В этом обзоре отсутствуют китайские приборы, поскольку они зачастую лишены высокого ресурса и не способны выдерживать большую нагрузку. Итак, рейтинг:

  • пятую позицию рейтинга заняли аппараты производства компании «Хрюша». При довольно-таки низкой цене эти агрегаты весьма популярны благодаря удобству в использовании. На рынке представлен широчайший ассортимент измельчителей, обладающих высокой производительностью. Что касается минусов, стоит отметить плохое качество материала приемных камер и завышенную стоимость запчастей машины;
  • четвертое место досталось дробилкам фирмы «Эликор». Эти измельчители стали популярными благодаря невысокой цене и большой мощности. Однако при этом машины данного производителя обладают большими габаритами, что существенно затрудняет их транспортировку и использование в разных местах;
  • третье место по праву занимают приборы марки «Фермер». Эти измельчители славятся надежностью, хорошим качеством и продолжительным рабочим ресурсом. Правда, такие дробилки частенько оказываются не по карману начинающим фермерам;
  • вторую позицию занимают измельчители фирмы «Колос». Эти приборы не выделяются высокой производительностью, но при этом они обладают надежностью и способны выдерживать продолжительные нагрузки даже в экстремальных условиях;
  • а вот первое место по праву досталось измельчителям знаменитой компании «Зубр». Эта фирма выпускает действительно качественные, надежные машины, которые характеризуются значительным рабочим ресурсом и небольшими размерами. Такие зернодробилки дают возможность обрабатывать буквально любой вид зерна в больших количествах.

tokar.guru

создание из подручных средств, разновидности, особенности применения в хозяйстве

Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке. Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения. Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Дробилка зерна из стиральной машины

  • В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
  • В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
  • Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства. Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
  • Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

Установить такой мотор нужно на металлические уголки либо на пластины. Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

  • Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
  • Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
  • Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

  • Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
  • Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
  • Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
  • Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

  • Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
  • Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
  • Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

tokar.guru

Вальцовая дробилка зерна или молотковая, за и против.

Каждый животновод знает пословицу «Что у коровы на языке, то у нее и в молоке». Если домыслить народную мудрость, можно сказать, что она справедлива для любого вида животных. Чем качественнее приготовлены корма, тем лучше они усваиваются, тем выше производство сельскохозяйственной продукции.

Машин для приготовления кормов существует великое множество. Мы сегодня сравним молотковые и вальцовые дробилки зерна. Оба типа машин весьма распространены, хотя в России до сих пор отдают предпочтение молотковым машинам в силу их дешевизны в сравнении с вальцовыми. Но стоит ли экономить на закупочной цене оборудования?

Однозначное «да» в качестве ответа подходит, если два разных типа оборудования в результате своей работы могут создать абсолютно идентичный готовый продукт. В нашем случае, к сожалению, это невозможно просто в силу технологических различий молотковой и вальцовой дробилки. Эти технологические отличия обусловлены, в первую очередь, конструкцией рабочего органа и принципом работы машины.

Рабочий орган молотковой дробилки представляет собой ротор с закрепленными на нем подвижными молоточками, которые при вращении ротора ударяют по стенкам барабана, снабженного отверстиями. Зерно разрушается и выдавливается через отверстия барабана. Меняя барабан с разным диаметром отверстий, оператор может регулировать структуру измельчаемой зерновой массы.

Рабочий орган вальцовой дробилки – это два вальца, которые измельчают зерно, вращаясь навстречу друг другу. Величина дробления зерна регулируется изменением рабочего зазора между вальцами.

И вот перед нами две машины, работающие абсолютно по разным принципам, но называющиеся одним и тем же словом «дробилка». Главное отличие этих машин, конечно же, заключено в структуре конечного продукта. Зерно, приготовленное молотковой дробилкой, содержит огромное количество мучной пыли. В результате скармливания животным кормов с высоким содержанием мучной пыли у них развиваются заболевания дыхательных путей, а у жвачных также и ацидоз рубца. А от больных животных не только продукции не дождешься, но и мяса качественного не получишь.

При использовании вальцовой дробилки картина абсолютно иная, особенно если вальцы дробилки вращаются с разной скоростью, как это реализовано, например, в дробилках ROmiLL. В этом случае, зубцы более быстрого вальца как бы срезают часть каждого зернышка и проталкивают его в бункер готовой продукции. Условия для образования пыли при такой технологии минимальны. Поэтому в обработанном зерне её и нет. То есть, выбрав вальцовую дробилку, вы получаете максимальное качество дробленого зерна при минимальных отходах и здоровое продуктивное поголовье.

Но это еще не все преимущества. Чтобы минимизировать негативные последствия использования молотковой дробилки, производители оборудования данного типа вынуждены встраивать в свои дробилки аспирационные установки, главная задача которых заключается в удалении из обработанного вороха мучной пыли. Для этой цели в дробилку встраивается мощный вытяжной вентилятор. Часть пыли таким способом, конечно, удаляется. Но не вся. А вот количество электроэнергии, которое потребляет система аспирации, должно быть оплачено владельцем в полном объеме. И если сравнить мощность электродвигателя вальцовой дробилки с аналогичным показателем молотковой, то разница получается более чем приличная. Экономия электроэнергии при эксплуатации вальцовой машины может достигать 70%! А это очень много.

Вот так и получается, что в «плюсы» молотковой дробилки можно отнести только её относительно низкую закупочную цену. По всем остальным аспектам использования, включая стоимость владения дробилкой, «плюсы» остаются на стороне технологии вальцового измельчения зерна. Следовательно, в течение нескольких лет использования вальцовой дробилки она не только перекроет вам разницу в закупочной цене, но и заработает дополнительные прибыли, которые рачительный хозяин может направить на развитие собственного бизнеса.

truckmix.ru

Чертежи самодельной зернодробилки: схемы сборки

Для измельчения зерна народные умельцы в качестве зернодробилки уже давно приспособили болгарку и даже стиральную машинку, с устройством которых вы уже ознакомились в предыдущих статьях, теперь мы рассмотрим чертежи для изготовления зернодробилки молоткового типа.

Чем удобна зернодробилка молоткового типа? В первую очередь хорошей производительностью, чтобы перемолоть ведро зерна на такой мельнице понадобится всего пару минут.

Схема самодельной зернодробилки.

На рисунке предоставлен общий вид и схема зернодробилки.

  1. Бункер для засыпки зерна.
  2. Задвижка.
  3. Рабочая камера.
  4. Подкос.
  5. Кнопка включения двигателя.
  6. Электродвигатель 3 кВт, 3 фазный на 3000 об/мин.
  7. Рама зернодробилки.
  8. Бункер для молотого зерна.
  9. Шкив ведущий.
  10. Ремни клиновидные (2 шт.).
  11. Шкив.
  12. Вал.
  13. Подшипник опорный (2 шт.).
  14. Площадка.
  15. Площадка для вала.
  16. Площадка под электродвигатель.

Изготовление самодельной зернодробилки чертежи.

 Следует уточнить, что в этой самодельной зернодробилке использованы несколько деталей от сельхозтехники:

Тормозной барабан от трактора ДТ 75 – (из него сделана камера для дробилки).

Пластины от режущего механизма зерноуборочного комбайна – (сделаны молотки для дробилки).

Диск со ступицей и подшипником сошника от сеялки (сделан фланец основания зернодробилки).

Чертежи барабана зернодробилки.

  1. – фланец (диск сошника).
  2. – ступица диска с подшипником.
  3. – зубчатый барабан.
  4. – фланец основания.
  5. – фланец барабана.
  6. – электродвигатель.
  7. – пластина решета.
  8. – дуга опорная.
  9. – уголок 45 х 45 мм.
  10. – отверстие для молотого зерна.
  11. – болт М8, гайка (2 шт.).
  12. – валы электродвигателя.

На токарном станке нужно доработать тормозной барабан, расточить барабан изнутри, сделать внутренний диаметр – 285 мм, глубину барабана — 65 мм. Также нужно в барабане вырезать боковое отверстие под решето.

Доработка фланца – фланец стачивается до диаметра 282 мм.

Чертёж решета зернодробилки.

Как показано на рисунке решето зернодробилки состоит из полукруга с отверстиями и боковой пластины с отверстиями под крепление болтами к барабану. Размер отверстий решета 3 – 3,5 мм, от размера отверстий будет зависеть размер помола зерна.

Чертежи молоткового барабана зернодробилки.

Процесс дробления зерна осуществляется вращающимся молотковым барабаном который состоит из таких элементов:

  1. – Стопорный болт М10.
  2. – Пластина (2шт).
  3. – Молоток.
  4. – Шайба (10×22 мм).
  5. – Шплинт (3 мм).
  6. – Ось.
  7. – Вал.

Схема приспособления для балансировки молоткового барабана зернодробилки.

Ротор зернодробилки нужно обязательно отбалансировать, при вращении ротор должен равномерно останавливаться из любых положений и не раскачиваться при остановке. Сделать балансировку можно путём высверливания металла в пластинах ротора чтобы облегчить его в местах где вес металла больше.

Чтобы отбалансировать ротор можно сделать простое приспособление как показано на рисунке.

Схема балансировки ротора.

  1. Вал.
  2. Боковая пластина ротора.
  3. Ось со шплинтом для крепления молотков.
  4. Стопорный болт.
  5. Металлическая пластина.
  6. Деревянная стойка приспособления для балансировки.
  7. Деревянное основание приспособления балансировки.

Чертежи рамы зернодробилки.

Зернодробилка монтируется на раму, на рисунке показаны чертежи рамы, для изготовления рамы использован металлический уголок 50 х 50 мм.

  1. Стойка (уголок 50×50 мм, 4 шт.).
  2. Царга (2 шт.).
  3. Обвязка.
  4. Площадка приводного вала.
  5. Поперечина.
  6. Площадка.
  7. Площадка под электродвигатель.
  8. Поперечина нижняя (2 шт.).

Рекомендую посмотреть видео где показано устройство зернодробилки молоткового типа и её работа.

sam-stroitel.com

Молотковые роторные дробилки для зерна. Часть1.

Новым оборудованием для измельчения зерна в комбикормовой промышленности и хозяйствах являются молотковые дробилки. Они делятся на решетные, универсальные и безрешетные; с рециркуляцией и без нее.

Во всех конструкциях дробилок основным рабочим органом, осуществляющим процесс раздробления материала, является ротор с шарнирно-подвешенными молотками. Молотки применяют различной формы в зависимости от вида перерабатываемого материала, заданной тонкости помола. Они располагаются по длине окружности ротора: либо рядом без смещения, либо по винтовой линии, но обязательно должны перекрывать всю ширину дробильной камеры.

Наиболее распространены пластинчатые молотки с двумя отверстиями (прямоугольные и с вырезами), которые позволяют осуществлять четырехразовую перестановку при износе одной из рабочих сторон.

Для измельчения фуражного зерна в хозяйстве может использоваться дробилка молотковая одного из типов: ДКМ-5, КДУ-2, ДБ-5 и другие.
Универсальная кормовая дробилка молотковая КДУ-2 предназначена для дробления зерновых культур, сена, соломы, жмыха, кукурузных початков. Технологический процесс работы универсальной дробилки следующий: зерно из бункера сыпучих кормов поступает в дробильную камеру, где последовательными ударами молотков в барабаны дробится в муку, которая через отверстие в решете попадает в зарешетную полость. Вентилятор отсасывает муку и потоком воздуха направляет в циклон – там мука освобождается от воздуха и через шлюзовой раствор и отводные рукава поступает для дальнейшего использования. Воздух по обратному трубопроводу возвращается в дробильную камеру, а его избыток выпускается в атмосферу через фильтровальный рукав.В процессе входа в дробильную камеру зерно очищается от механических включений магнитным сепаратором.

При дроблении стебельных и других кормов исходный продукт попадает на питающий транспортер, затем предварительно измельчается ножевым барабаном при закрытой заслонке бункера сыпучих кормов. В дальнейшем технологический процесс такоей же, что и для зерна.

Дробилка молотковая универсальная способна дробить продукт влажностью 20-22%, за исключением травяной муки, когда влажность высушенного сена должна быть не выше 10-12%. Степень измельчения кормов регулирует установка сменного решета с отверстиями диаметром 4,6 и 8 мм. Для нормальной работы зазор между лезвиями ножей барабана и противорежущей пластины должен быть не более 0,5-0,8 мм. Регулируют зазор смещением каждого в отдельности ножа регулировочным винтом.

Конструктивные недостатки кормодробилок решетного типа состоят в том, что практически после непродолжительного времени работы (около месяца) стираются острые грани отверстий решет. При дальнейшем воздействии частиц отверстия удлиняются, а перемычки между ними уменьшаются или совсем разрушаются. При соединении соседних отверстий, через них проходит неизмельченный продукт. Не обеспечивается производительная работа дробилки из-за отсутствия устройства для загрузки зерна на измельчение.

Существенный конструктивный недостаток кормодробилок решетного типа состоит еще в том, что в процессе измельчения материала в дробильной камере с решетами образуется большое количество циркулирующего мучнистого пылевидного продукта.

izhagro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
