виды, принцип работы, плюсы и минусы
Стационарные и мобильные, щековые, конусные, роторные и центробежно ударные дробилки
Дробилки для щебня являются ключевым звеном в технологическом процессе обработки материалов различной прочности. При этом, производственное предприятие может использовать не один и два, а четыре или даже пять видов разного дробильного оборудования. Так, небольшой компании по переработке бетонных изделий может быть достаточно стационарной щековой дробилки, а карьеру — мало двух мобильных установок с конусной и роторной дробилками. В любом случае выбор необходимой техники для организации всегда связан с тактическими целями предприятия, стратегией развития и, конечно, финансовыми возможностями.
Типы дробилок
Какое бы место дробилки не занимали: отдельно стоящие, в составе дробильно-сортировочного комплекса или размещенные на шасси, их всегда можно разделить на три типа:
- стационарные
- перемещаемые
- мобильные
Стационарные дробилки устанавливают на карьерах и территориях производственных предприятий, то есть используют тогда, когда измельчение материала планируют осуществлять на одной локации постоянно.
Данный тип оборудования зачастую характеризуется увеличенным сроком монтажа, так как под них необходимо возведение фундамента под рамы и тяжелые элементы дробильной техники. Вместе с системой конвейеров, питателями и грохотом, они образуют дробильно-сортировочные комплексы, реализующие полный технологический процесс производства щебня.
Такие дробилки обеспечивают эффективное измельчение горных пород, шлаков металлургического производства, элементов бетонных изделий, и позволяют получить щебень с размером зерен от 5 мм.
К стационарным относят следующие виды дробилок:
- щековые
- конусные
- роторные
- центробежно-ударные
Все виды дробилок для щебня могут являться технико-образующими агрегатами для перемещаемых и мобильных установок.
Перемещаемые или полумобильные дробилки представляют собой комплекс оборудования, размещенного на шасси с колесами. Данный тип установок используют тогда, когда предприятие планирует использовать дробильную технику на разных объектах.
Срок остановки работы и запуска на новой локации в этом случае составляет всего 1-2 дня, а транспортировка многотонного оборудования осуществляется за счет тяги грузового автомобиля.
Помимо основного производственного агрегата — дробилки, на раме перемещаемой установки могут быть размещены бункер для подачи материала, питатель, конвейеры, грохот, магнитный улавливатель и гидромолот. Настройка режимов работы оборудования осуществляется с помощью системы управления, расположенной на технике, а также дистанционно — с радиопульта.
Мобильные дробилки — это те же перемещаемые комплексы, только установленные не на шасси с колесами, а на базу с гусеницей. Такой подход позволяет установке получить статус самоходной. Мобильные дробилки могут перемещаться с небольшой скоростью по территории карьера или производственной площадке, а также самостоятельно заезжать на трал, предназначенный для дальнейшей транспортировки оборудования грузовым автомобилем.
Каждый из трех типов дробилок для щебня может быть использован на любом этапе измельчения материала.
Основной вопрос при этом возникает только в выборе определенного вида дробильного оборудования для решения задач производственного предприятия.
Виды дробилок
Для измельчения материала применяют несколько видов дробилок, каждый из которых имеет свои преимущества и недостатки, а также используется в зависимости от максимальной крупности кусков и прочности исходных материалов, требуемого диапазона размеров зерен щебня на выходе, производительности.
Основные виды дробилок:
- щековые
- конусные
- роторные
- центробежно-ударные

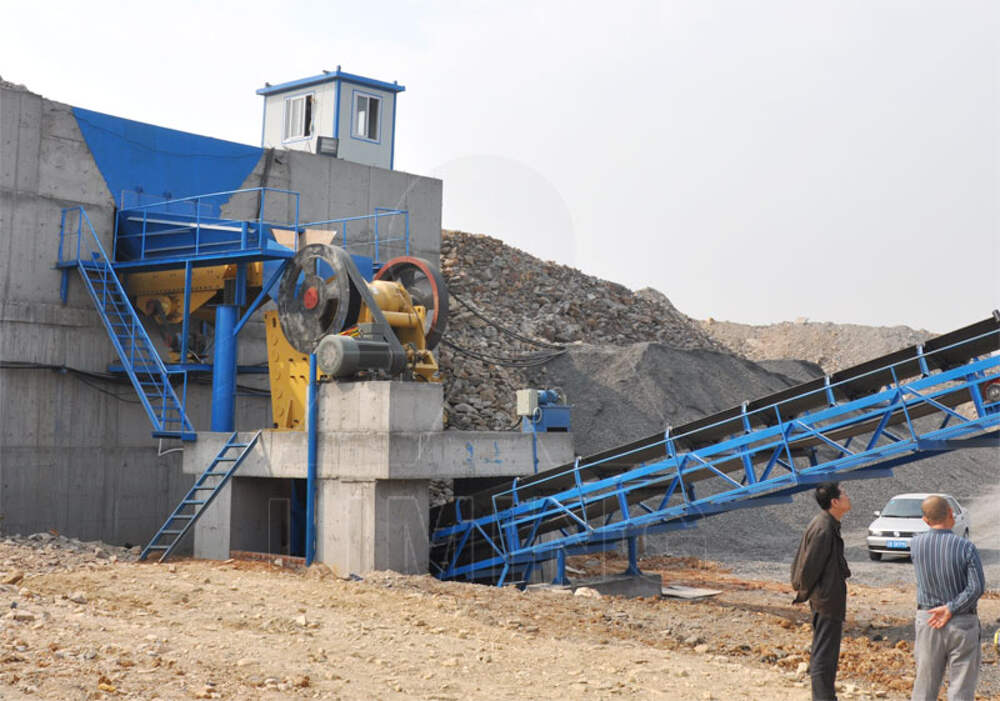

Щековые дробилки
Щековые дробилки представляют собой агрегат, в котором измельчение материала происходит путем его раздавливания с помощью двух пластин («щек»), составляющих дробильную камеру клинообразной формы. Одна «щека» установлена неподвижно, а вторая осуществляет возвратно-поступательные движения в сторону первой. Подвижная пластина давит на куски материала, и они разрушаются.
Размельченные фракции щебня под собственным весом проваливаются в узкую щель, ширина которой равна расстоянию между двумя пластинами в их нижних точках в фазе раскрытия «щек».
Чаще всего щековые дробилки применяют на первом этапе дробления, когда необходимо уменьшить первичные размеры крупных кусков, полученных в результате взрывных работ на карьере или демонтажа сооружений.
В зависимости от модели, агрегат способен работать с материалом различного происхождения с пределом прочности на сжатие до 400 МПа; показывать производительность до 1185 т/ч; измельчать исходные куски с максимальной крупностью до 1700 мм.
Плюсы щековых дробилок:
- высокая производительность
- измельчение крупных высокопрочных кусков материала
- простота в обслуживании
- возможность переворачивать «щеки», а также менять их местами при истирании
Минусы щековых дробилок:
- высокое энергопотребление
- застревание крупных глыб материала
- невозможность измельчения плоских камней
- нестабильность фракций зерен на выходе
Конусные дробилки
Конусные дробилки представляют собой агрегат, в котором материал измельчается путем раздавливания и истирания.
Для этого в неподвижной чаше вращается металлический конус, установленный вертикально. Зерна различной крупности подаются в рабочую камеру, под собственным весом сдвигаются к стенкам чаши, и разрушаются между конусом и футеровочными элементами, закрепленными на стенках агрегата. Помимо вращения, конус осуществляет также небольшое качательное движение, что способствует непрерывному поступлению измельченных частиц в выходную щель.
Конусные дробилки применяют на втором, третьем или четвертом этапах дробления материала различного происхождения с пределом прочности на сжатие до 300 МПа. В зависимости от модели, производительность дробилки для щебня может составлять до 2595 т/ч, а максимальная крупность кусков исходного материала достигать 560 мм.
Плюсы конусных дробилок:
- высокая производительность
- непрерывный процесс измельчения
- относительно низкое энергопотребление
- производство кубовидного щебня
- низкая лещадность измельченного материала
- пылеподавление
- стабильный фракционный состав щебня на выходе
- редкий ремонт и замена конуса
Минусы конусных дробилок:
- трудозатраты при обслуживании и ремонте
- процессы сдвига и сжатия материала способствуют появлению трещин в щебне без его разрушения

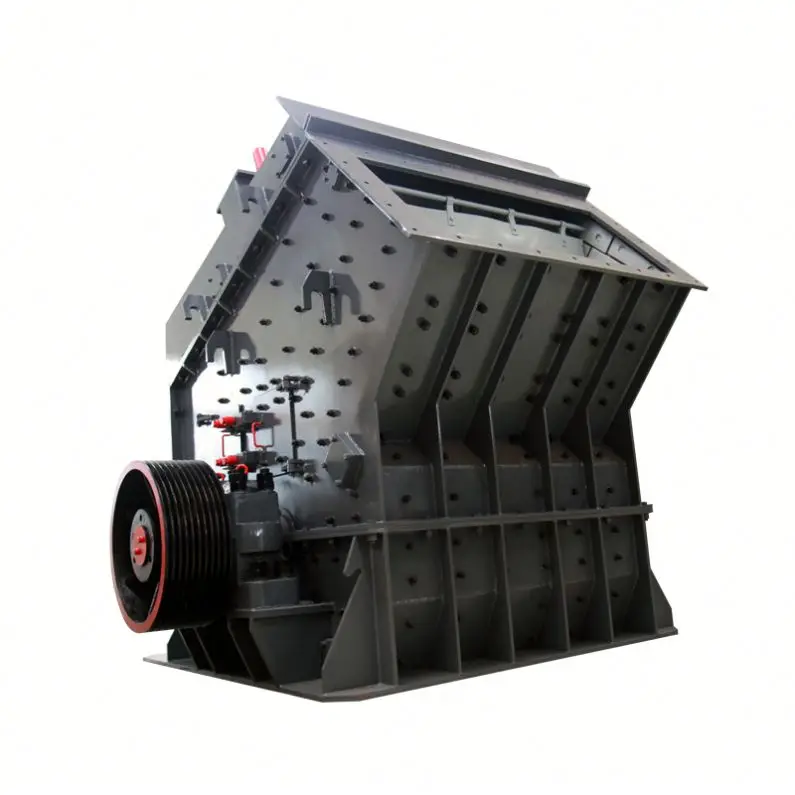

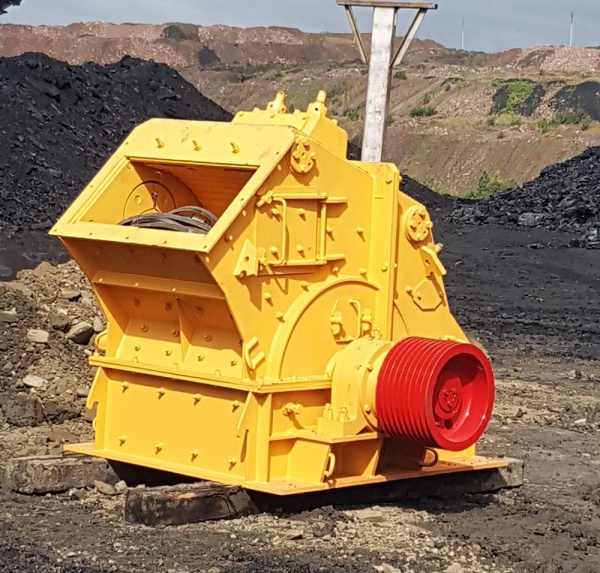

Роторные дробилки
Роторные дробилки представляют собой агрегат, в котором измельчение материала происходит ударным способом с помощью быстро вращающегося горизонтального вала с билами (металлическими пластинами).
На скорости била попадают по зернам так, что те отлетают на футерованные секции камеры и раскалываются. В процессе измельчения частицы материала также соударяются между собой, что способствует высокому качеству щебня на выходе.
Роторные дробилки применяют на первом, втором или третьем этапах дробления материала малой и средней твердости. В зависимости от модели, производительность такого оборудования может достигать показателя 2000 т/ч, а максимальная крупность кусков исходного материала составлять 1500 мм.
Плюсы роторных дробилок:
- низкая лещадность измельченных зерен
- производство кубовидного щебня
- простота в обслуживании
- замена элементов футеровки между собой
Минусы роторных дробилок:
- высокое энергопотребление
- быстрый износ футеровочных элементов
- большое количество отсева
Центробежно-ударные дробилки
Центробежно-ударные дробилки, они же — роторные с вертикальным валом, представляют собой агрегат, в котором измельчение материала происходит ударным способом с помощью ускорителя, выбрасывающего зерна на футеровочные пластины рабочей камеры.
Когда частицы поступают на ускоритель, то они резко увеличивают свою скорость и направляются по каналам ускорителя в разные стороны. От удара о металлические пластины и столкновения одних зерен с другими, материал разрушается.
В некоторых моделях центробежно-ударных дробилок возможно использование рабочей камеры с системой разрушения «камень о камень», при которой материал подается не только на ускоритель, но и вдоль стенок чаши через каскад. То есть частицы, вылетая из ускорителя в горизонтальной плоскости, сталкиваются не только с футеровочными пластинами, но и с зернами, которые движутся вертикально вниз. Это способствует значительному снижению износа брони и увеличению эффективности работы агрегата.
Центробежно-ударные дробилки применяют на третей и четвертой стадиях дробления. В зависимости от модели, производительность такого оборудования достигает 1500 т/ч, а максимальная крупность частиц исходного материала составляет всего 170 мм.
Плюсы центробежно-ударных дробилок:
- непрерывный процесс измельчения
- простота в обслуживании
- низкая лещадность измельченных зерен
- пылеподавление
- стабильный фракционный состав щебня на выходе
Минусы центробежно-ударных дробилок:
- ограничение максимальной крупности частиц на входе
Разнообразие видов дробилок для щебня позволяет любому производственному предприятию подобрать именно такое оборудование, которое будет отвечать его тактическим и стратегическим задачам на ближайшее будущее.
Если вы планируете приобрести дробильную установку для производства щебня или переработки вторичного материала, то обратите внимание на оборудование компании NFLG. Компания производит и поставляет стационарные дробилки всех типов: щековые, конусные, роторные, центробежно-ударные. А также мобильное дробильное оборудование на гусеничном ходу с различными дробилками: щековыми, конусными, роторными.
Чтобы получить информацию об интересующей вас технике, пройдите в раздел дробильно-сортировочного оборудования, позвоните по номеру 8 800 555 73 40, напишите в чате или отправьте запрос на почту [email protected] Наши специалисты помогут вам определиться с подходящим видом дробилки, расскажут обо всех условиях поставки и составят индивидуальное предложение.
Компания NFLG — залог эффективной работы дробильной техники от производителя с 30-летним опытом в области обработки нерудных материалов.
арендовать дробильную установку для щебня
Услуга подрядного дробления — это предоставление решения конкретной технологической задачи на собственном оборудовании и усилиями квалифицированного персонала.
Для горных предприятий или строительных организаций подрядное дробление означает возможность без промедления и значительных инвестиций использовать современное высокоэффективное оборудование и технологии, то есть до минимума сократить временной промежуток между постановкой задачи и ее решением.
- QS Group предоставляет в аренду дробилки, которые являются надежным высокопроизводительным оборудованием, помогает увеличить количество и качество перерабатываемого материала, осуществляет полную поддержку и решает сложные технические задачи.
- Заказчик оптимизирует рабочие процессы, получает гарантированный результат и не платит за обслуживание дробильно-сортировочной техники (QS Group берет эти расходы на себя).
QS Group выполняет работы по выпуску узких кубовидных фракций, включая ГОСТ 32703-14 (фракции 0-4, 4-8, 8-16), ГОСТ 8267-93 (фракции 0-5, 5-10, 10-20).
Щековая дробильная установка Sandvik UJ440i
Установка на гусеничном ходу для первичного дробления пород, оснащенная щековой дробилкой Sandvik CJ412 с размерами приемного отверстия 1200 х 800 мм, которая может эксплуатироваться на различных объектах.
. Sandvik UJ440i – это надежная установка, которая способна функционировать даже в сложных климатических условиях. Щековая дробилка имеет гидравлическую регулировку зазора щек и оснащена большим набором плит.
Чтобы взять дробилку в аренду, заполните опросный лист и отправьте нам.
Заполнить опросный лист
| Оборудование | Тип привода | Мах крупность питания | Производительность, Max | Количество продуктов | Вес | Транспортные габариты (Д*Ш*В) |
|---|---|---|---|---|---|---|
| Щековая дробилка CJ412 (1200*800мм) | Дизель-гидравлический, 20-30 л/ч | 760 мм | До 700 Мт/ч | 1 + природная мелочь (NF) | 69 тонн | 16,43*3,0*3,91 |
Дробильно-сортировочный комплекс Sandvik UH 320 Flex (Roadclassifier)
Это трехдечная мобильная установка на колесном шасси, оборудованная конусной дробилкой Sandvik Ch530.
Дробильно-сортировочный комплекс применяется на последней стадии дробления для получения конечного продукта различной крупности (до четырех фракций), отличается высокой производительностью и качеством конечного продукта.
Чтобы взять дробилку в аренду, заполните опросный лист и отправьте нам.
Заполнить опросный лист
| Оборудование | Тип привода | Мах крупность питания | Производительность, Max | Количество продуктов | Вес | Транспортные габариты (Д*Ш*В) |
|---|---|---|---|---|---|---|
| Конусная дробилка СН430 + грохот SF 1843 | Электрический, 325 кВА | 160 мм | До 160 Мт/ч | 3 + природная мелочь | 47 тонн | 17,7*3,0*4,46 |
Сводная таблица параметров
|
UJ440i |
Uh420 Flex | |
|---|---|---|
| Оборудование | Щековая дробилка CJ412 | Конусная дробилка Ch530 + грохот SF 1843 |
| Максимальная крупность питания, мм | 760 | 160 |
| Производительность, Мт/ч, макс | до 700 | до 160 |
| Количество продуктов | 1 + природная мелочь | 3 + природная мелочь |
| Вес, тонн | 69 | 47 |
| Транспортные габариты (Д×Ш×В), м | 16,43×3,0×3,91 | 17,7×3,0×4,46 |
Буклет: Подрядное дробление
Базальтовый щебень — Мобильные ударные дробилки
Что такое базальтовая порода?
Базальт – магматическая горная порода, образовавшаяся в результате затвердевания и охлаждения расплавленного горного материала (лавы или магмы).
Базальт обычно представляет собой плотную темную горную породу синего, серо-голубого, темно-серого или черного цвета с мелкозернистой текстурой. Базальтовый щебень используется для самых разных целей. Чаще всего его измельчают для использования в качестве заполнителя в строительных проектах. Базальтовый щебень используется для основания дорог, заполнителя бетона, заполнителя асфальтового покрытия, железнодорожного балласта, фильтрующего камня в дренажных полях и многих других целях. Базальт также разрезают на размерный камень.
Ударная дробилка может использоваться в качестве первичной или вторичной дробилки
Мобильные ударные дробилки RUBBLE MASTER могут перерабатывать базальтовую породу в качестве первичной или вторичной дробилки после щековой дробилки.
Высокий коэффициент измельчения
Идеально подходит для первичного и вторичного дробления базальта.
Качественные заполнители
Постоянная кубовидная форма породы. Регулируемая градация заполнителя.
Отличное уплотнение
Решения для дробления и сортировки RUBBLE MASTER соответствуют всем вашим требованиям.
Дробление базальта в Орегоне Используя RM 100GO! Мобильная ударная дробилка в качестве основного дробилка для производства дорожного основания диаметром ¾ дюйма
Отсев базальтового гравия Скальпирующее сито размером 5 x 12 футов, производящее 3 готовых продукта.
Ударная дробилка в качестве первичной дробилки 100 ринггитов! Мобильная ударная дробилка заменяет комбинацию щековой и конусной дробилок, производя заполнители за один проход.
Применение вторичного дробления 100 ринггитов! дробит базальтовую породу после первичной щековой дробилки, производящей специальный материал за один проход.
Дробление базальтовой скалы в Камеруне
Производство агрегатов с RM 100GO! мобильная роторная дробилка в замкнутом цикле.
Дробление базальта на Сицилии, Италия RM 90GO! Компактная дробилка превращает базальтовую породу размером 20 дюймов (500 мм) в основной материал толщиной 2 дюйма (50 мм).

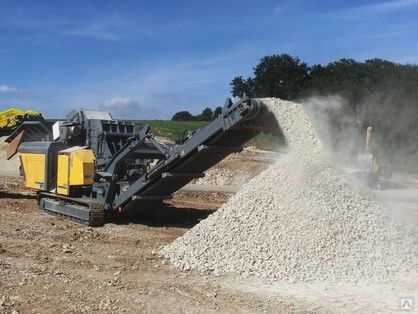

Мобильные ударные дробилки RUBBLE MASTER предлагает ряд мобильных роторных дробилок производительностью от 90 до 385 тонн в час.
|
| Емкость |
| Входное отверстие |
| Транспортное измерение |
| Масса |
| 120 ринггитов |
|---|
| Ударная дробилка |
| 350 т/ч 385 тонн в час |
| 1160 х 820 мм 46″ х 32″ |
| 16 180 х 2 990 х 3 600 мм 52 фута 10 дюймов х 9 футов 11 дюймов х 10 футов 6 дюймов |
| 44 000 кг 95 000 фунтов |
| узнать больше |
Рекомендуемый продукт
| 100 ринггитов! |
|---|
| Ударная дробилка |
| 250 т/ч 275 тонн в час |
| 950 х 700 мм 37 «х 28» |
| 14 700 х 2 860 х 3 155 мм 48 футов 3 дюйма х 95 х 10 футов 5 дюймов |
| 33 600 кг 74 500 фунтов |
| узнать больше |
| 90 рублей! |
|---|
| Ударная дробилка |
| 200 т/ч 220 тонн в час |
| 860 х 650 мм 34 «х 25» |
| 13 470 х 2 550 х 3 050 мм 44 фута 2 дюйма х 8 футов 5 дюймов х 10 футов |
| 28 400 кг 62 500 фунтов |
| узнать больше |

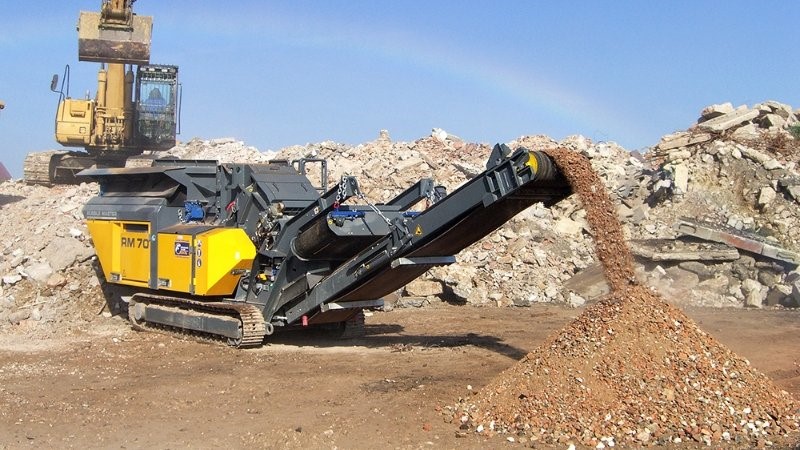

70 ринггит! 2. 0 |
|---|
| Ударная дробилка |
| 150 т/ч 165 тонн в час |
| 760 х 600 мм 30″ х 23″ |
| 13 300 х 2 360 х 3 100 43 фута 8 дюймов х 7 футов 9 дюймов х 10 футов 2 дюйма |
| 24 200 кг 53 400 фунтов |
| узнать больше |
Имперская / метрическая система
Поговорите со специалистом
С 1991 года компания RUBBLE MASTER представила на рынке множество инноваций. Мы являемся экспертами в области дробления и сортировки и тесно сотрудничаем с подрядчиками и производителями заполнителей по всему миру.
Отправить нам сообщение
###EMAIL4LINK_TITLE###
###EMAIL4LINK_TEXT###
United StatesCanadaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzechiaDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt.
Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
Я принимаю условия политики конфиденциальности
Как дробить камень? | Полное руководство
Как раздробить большие камни на более мелкие?Дробление камней на меньшие размеры может показаться задачей, требующей больших усилий, но весь процесс прост, если вы используете правильное оборудование на камнедробилке. Например, мягкие породы, такие как песчаник, можно легко разрушить с помощью экскаватора с прикрепленным гидромолотом.
Напротив, более твердые породы, такие как гранит, ловушка и базальт, нуждаются в большей дробящей силе; следовательно, камнедробилка, такая как щековая дробилка, будет более подходящей для дробления камней.
Вы можете дробить различные типы камней, в том числе природные камни, хотя для их разрушения может потребоваться более крупная мобильная камнедробилка с большей мощностью дробления. Тем не менее, некоторые распространенные типы горных пород, обычно разбитые на более мелкие камни, включают известняк, гранит, базальт, ловушку и кварцит.
Для чего можно использовать щебень?Польза щебня практически безгранична. Помимо того, что строительный заполнитель недорог и подходит для строительства дорог и строительства, его универсальность широка. Вот некоторые из нескольких преимуществ щебня.
Железнодорожный балластВ отличие от гравия с гладкими краями из-за воздействия естественной проточной воды, щебень имеет неровные края. Таким образом, эти камни идеально подходят для железнодорожного балласта, чтобы удерживать рельсы на месте и выдерживать вес поезда.
Добавки в корм для цыплят Щебень также обеспечивает цыплят минералами, необходимыми для сбалансированного питания.
Например, измельченный известняк является источником кальция. Кроме того, эти дробленые камни также помогают им перемалывать пищу для пищеварения.
Если у вас есть большой кусок дробленого бетона, вы можете использовать его для создания каменной наброски, также известной как взрываемая порода, для борьбы с эрозией. Вы можете расположить щебень вокруг береговой линии пляжа, чтобы поглощать силу пляжа, когда он качается взад и вперед, чтобы предотвратить разрушение береговой линии.
Какую камнедробилку следует использовать для дробления горных пород?Вы можете использовать несколько каменных дробилок, чтобы превратить большие плиты камней в более мелкие камни. Ниже приведены основные типы каменных дробилок.
Щековая дробилка Это самые популярные в мире портативные камнедробилки. Также известные как камнедробилки, их основная задача состоит в том, чтобы измельчать большие камни на более мелкие части, которые вы можете транспортировать на другие машины для обработки.
Дробилки больше подходят для материалов средней твердости, включая известняк, кокс, уголь и т. д., в металлургической, химической и цементной промышленности. Тем не менее, молотковые дробилки обеспечивают эффективную работу по дроблению камней с помощью техники высокоскоростного вращательного дробления.
Конусная дробилкаКонусная дробилка работает, сжимая материал до тех пор, пока он не разобьется на более мелкие кусочки. Портативная камнедробилка может разрушать материалы средней и очень твердой прочности и подходит для дробления материалов в строительной, силикатной и металлургической промышленности.
Ударные дробилки Ударные дробилки используются во многих отраслях промышленности, включая горнодобывающую промышленность, энергетику, транспорт и т. д., поскольку они эффективны для дробления мягких и среднетвердых материалов. В зависимости от размера и технологии вы можете использовать их как первичные или вторичные дробилки.
