Дробилка молотковая ДМП
Дробилки молотковые модельного ряда ДМП-7,5, ДМП-11, ДМП-15, ДМП-18, ДМП-22, ДМП-30, предназначены для измельчения зерна злаковых, пленчатых, бобовых культур, кукурузы, зерносмесей, шрота, мелкокускового жмыха и других видов сырья (кроме минерального), на предприятиях комбикормовой промышленности.
Технические характеристики.
|
| ДМП-11 | ДМП-7,5 |
1 | Производительность*, т/ч, техническая при измельчении зерна влажностью не более 15,5% с объемной массой не менее 0,68 т/м3, на решетах диаметром: 5 мм 4 мм 3 мм |
1,0 0,7 0,5 |
0,9 0,5 0,4
|
2 | Установленная мощность, кВт | 11,0 | 7,5 |
3 | Частота вращения ротора, об/мин | 3000 | |
4 | Окружная скорость молотков, м/с | 75 | |
5 | Максимальная длина транспортирования продукта в циклон, м |
15 | |
6 | Максимальная длина всасывания продукта, м | 10 | |
7 | Масса, кг | 238 |
|
| ДМП-22 | ДМП-30 |
1 | Производительность*, т/ч, техническая при измельчении зерна влажностью не более 15,5% с объемной массой не менее 0,68 т/м3, на решетах диаметром: 6 мм 5 мм 4 мм 3 мм |
1.8 1.5 1.1 0.7 |
2.5 2.0 1.5 0.9 |
2 | Установленная мощность, кВт | 22,0 | 30,0 |
3 | Частота вращения ротора, об/мин | 3000 | |
4 | Окружная скорость молотков, м/с | 90 | |
5 | Максимальная длина транспортирования продукта в циклон, м |
15 | |
6 | Максимальная длина всасывания продукта, м | 10 | |
7 | Масса, кг | 860 |
*На эффективность измельчения, т.е. на производительность оказывают влияние структурно-механические свойства зерна. Если применять удельный расход энергии на измельчении овса за 100% , то на измельчение ячменя достаточно 80%, кукурузы 57%. Повышение влажности продукта снижает производительность дробилки. Так при увеличении влажности до 20% производительность снижается на 30%. На производительность также влияет длина транспортного пути продукта и наличие подсосов в системе пневмотранспорта.
УСТРОЙСТВО И РАБОТА ДРОБИЛКИ
Корпус дробилки выполнен сварным, в форме вентилятора, установленного на станине. Привод дробилки, представляет собой серийный лаповый двигатель, N=11 или 7,5 кВт, n=3000 об/мин. Крышка выполнена в форме диска с уплотнениями из резины по всему периметру, чем обеспечивается герметизация дробильной камеры. Крышка оснащена камнеотборником, принцип действия которого основан на законах гравитации. Входные патрубки и выходной расположены на разных высотах, что не дает инородным предметам, отличающимся большей массой преодолеть разность высот и попасть в дробильную камеру. Крышка одевается на шпильки, выступающие из корпуса, и прижимаются маховичками.
Корпус ситовой представляет собой сварную конструкцию, предназначенную для установки и закрепления сит и дек. Молотковый ротор – основной рабочий орган дробилки. Он выполнен в виде крыльчатки вентилятора оснащенной осями для молотков и насаженными на них молотками. Ротор посажен на вал электродвигателя. На осях установлены шайбы, служащие для ограничения перемещения молотков вдоль осей их подвеса. Выбрасывающая крыльчатка представляет собой ротор вентилятора посаженый на вал и предназначена для выбрасывания измельченного продукта из дробилки в циклон. При необходимости загрузки сырья из кучи напольного хранения дробилка комплектуется соплом прямым, а при загрузке из мешков – воронкой загрузочной. Соединяются питатели с дробилкой с помощью гофрированного шланга O80 мм. Система пневмотранспорта предназначена для транспортирования зернового сырья в дробилку и перемещения измельченного сырья в циклон-разгрузитель. Продуктопровод должен монтироваться с учетом условий герметичности (для избегания подсосов на входе продукта и пыления на выгрузном участке). Возможные варианты пневмотранспорта – стальная труба O120 мм или гофрированный шланг O100 мм. Циклон-разгрузитель предназначен для гашения скорости измельченного продукта, его осаждения в накопительную емкость и ликвидации избыточного давления в системе пневмотранспорта. Блок фильтров с фильтрами предназначен для отделения пылевидных примесей. Дробилка работает следующим образом: зерно поступает с пневмопитателя по пневмотранспорту в камеру камнеотборника. В камере остаются крупные тяжелые и металлические примеси, а зерно засасывается в дробильную камеру. Там оно измельчается молотками, просеивается через сито и выбрасывается крыльчаткой по продуктопроводу в циклон.
Характеристики
Страна производитель | Украина |
Дополнительные характеристики | |
---|---|
Хорольский механический завод |
progress-belgorod.all.biz
Дробилка молотковая ММ — ЗАО «Совокрим»
Дробилка ММ предназначена для измельчения зерновых и бобовых культур, а так же зерносмесей, гранулированного сырья и другого сырья со сходными физико-механическими характеристиками. Выпускается двух модификаций: для сухого и мокрого дробления, производительностью: до 3 т/ч, при использовании сита d 2 мм на ржи и пшенице, до 4 т/ч на кукурузе при сухом помоле, до 7,5 т/ч, при использовании сита d 3 мм на мокром помоле .
Процесс измельчения осуществляется за счет ударов по продукту быстровращающими рабочими органами со скоростью 90м/с. Такое воздействие обеспечивает наиболее экономичное удельное потребление энергии по сравнению с другими типами дробилок, особенно с дробилками с вертикальной осью вращения.
Дробилки в основном применяются в пищевой и комбикормовой промышленности, как отдельно, так и в составе технологических линий.
Прочная и надежная конструкция, обеспечивает повышенную производительность, низкие эксплуатационные расходы, низкие удельные расходы электроэнергии, большой ресурс работы.
Дробилка имеет взрывобезопасную конструкцию, низкий уровень вибрации, динамически отбалансированный ротор, молотки из высокопрочной стали, простое и надежное исполнение крышек они максимально надежны и удобны в эксплуатации.
Высокая окружная скорость и наличие деки обеспечивают необходимую производительность с учетом требуемого состава измельченного продукта.
По согласованию с заказчиком дробилка комплектуются питателем П20, который способствует стабильной работе и низкому уровню вибрации, магнитной защитой, устройством плавного пуска, снижающего пусковые токи, шкафом управления. Шкаф управления имеет цифровой дисплей, отображающий заданную нагрузку и ток электродвигателя, встроенный интерфейс для подключения к центральной системе управления заводом, а так же автоматическую смену направления вращения ротора. Все электрооборудование имеет класс защиты IP54.
Дробилка имеет сертификат соответствия, гигиенический сертификат и разрешение Федерального комитета по экологическому и атомному надзору.
Техническая информация Дробилка ММ
Дробилка | ||||||
Наименование показателя | марка | |||||
ММ70 | ММ140 | ММ180 | ММ70 В | ММ140В | ММ180В | |
Производительность техническая , т/час, не менее | 1,9-15 | 4,5-30 | 9,5-40 | 1,9-15 | 4,5-30 | 9,5-40 |
Установленная мощность, кВт | 37-55 | 75-132 | 160 | 37-55 | 75-132 | 160 |
Длина, мм, не более | 1700 | 2240 | 2450 | 1700 | 2240 | 2450 |
Ширина,мм, не более | 1400 | 1400 | 1400 | 1400 | 1400 | |
Высота, мм, не более | 1950 | 1950 | 1950 | 1950 | 1950 | 1950 |
Масса, кг, не более | 1860 | 3230 | 3650 | 1910 | 3280 | 3750 |
Модель | Размеры, мм | Производительность, т/ч | Кол-во молотков, шт. | Установленная мощность,кВт | Число оборотов в минуту | Расход воздуха на аспирацию, куб.м/мин. | Вес нетто,кг | ||||||||
А | B | C | D | Отруби | Кукуруза | Просо | Гранулы | Овес | Отходы | ||||||
ММ70/48-37 | 1300 | 1580 | 1926 | 324 | 4 | 8 | 6,5 | 6 | 4 | 4 | 48 | 37 | 1500 | 15 | 1760 |
ММ70/48-45 | 1620 | 5 | 10 | 8 | 9 | 5 | 6 | 45 | 17 | 1800 | |||||
ММ70/48-55 | 1650 | 6 | 12,5 | 10 | 12 | 6 | 7 | 55 | 23 | 1845 | |||||
ММ70/64-55 | 1700 | 6,5 | 14 | 11 | 13 | 6,5 | 7,5 | 64 | 24 | 1860 | |||||
ММ140/96-75 | 1945 | 544 | 8 | 17 | 13 | 16 | 7,5 | 8,5 | 96 | 75 | 25 | 2540 | |||
ММ140/96-90 | 1985 | 10 | 20,5 | 16 | 20 | 9 | 10 | 90 | 30 | 2560 | |||||
ММ140/96-110 | 2200 | 13 | 24 | 20 | 25 | 11,5 | 14 | 110 | 32 | 2850 | |||||
ММ140/96-132 | 2240 | 16,5 | 27,5 | 22,5 | 35 | 13,5 | 17 | 132 | 45 | 3100 | |||||
ММ140/128-132 | 2240 | 18 | 30 | 24.5 | 40 | 14.5 | 19,5 | 128 | 48 | 3230 | |||||
ММ180/120-160 | 2320 | 651 | 22,5 | 35 | 27 | 45 | 16,5 | 23 | 160 | 55 | 3500 | ||||
ММ180/160-160 | 2430 | 25 | 40 | 30 | 50 | 18 | 26 | 160 | 60 | 3650 |
Поделиться ссылкой:
Похожее
sovocrim.ru
Проводим проектно-конструкторские работы и изготавливаем: измельчители соломы, соломорезки, дробилки молотковые, изменльчители веток, щепорезы, стрипперы, станки по разделке кабелей, разборке теплообменников и электродвигателей на медь, гидравлические пресса… — НОВИНКА!!! Универсальный измельчитель влажной фитомассы. 800
Соломорезка универсальная, аллигаторная С1-АРС.
https://youtu.be/6-b4DJKivkY
Измельчение соломы на производстве…
https://youtu.be/01tezp9jJ84
https://youtu.be/DIQyVcvPqVI
https://youtu.be/ZOeZKO73aXM
https://youtu.be/3vjI7nCoTIk
https://youtu.be/inKgR4vkHRw
https://youtu.be/02MU2p1HvNw
https://www.youtube.com/watch?v=qSPegwXNxo0
https://youtu.be/oaGQnO8mPAc
https://www.youtube.com/watch?v=8hvDqcF2eaU
Смотрите ещё:
https://youtu.be/k2-zM0sH0uQ
Соломорезка универсальная С1-АРС предназначена для измельчения рулонов, прямоугольных кубов,
фито массы насыпью любого типа виноградной лозы для приготовления кормов и подстилочного материала
из сухого и влажного материала до 60%.
Кроме измельчения соломы, сена наша установка АРС может резать картонные упаковки на среднюю фракцию резки 20 — 40 мм.
https://youtu.be/D-3cCaEypP4
Соломорезка с диаметром входного бункера 1,9 метра (С1-АРС 1.8).
Соломорезка с диаметром входного бункера 1,9 метра (С1-АРС 1.8).
Соломорезка с диаметром входного бункера 1,3 метра (С1-АРС 1.2).
Соломорезка с диаметром входного бункера 1,3 метра (С1-АРС 1.2).
Соломорезка с диаметром входного бункера 1,3 метра (С1-АРС 1.2).
Соломорезка с диаметром входного бункера 1,0 метра (С1-АРС 1.0).

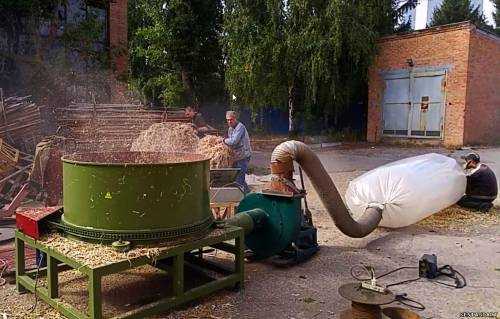

Кукуруза до резки и после ( на подвижном роторе 3 ножа).
Соя до резки и после (на подвижном роторе 8 ножей).
Соя после резки (на подвижном роторе 8 ножей).
Солома после додрабливания на сите с диаметром отверстия 10 мм
Характеристики предварительной резки фитомассы на установках С1-АРС 1.0; С1-АРС 1.2; С1-АРС 1.5 и С1-АРС 1.8
№ п/п | Наименование | С1-АРС 1.0 | С1-АРС 1.2 | С1-АРС 1.5 | С1-АРС 1.8 |
1 | Производительность (расчетная), кг/час | 400 — 600 | 500 — 900 | 800 — 1500 | 1200 — 2000 |
2 | Средняя длина сечки, см | 2 — 5 | 2 — 5 | 2 — 5 | 2 — 5 |
3 | Частота вращения ротора, об / мин. | 2000 — 2500 | 1800 — 2200 | 1700 — 2000 | 1600 — 1800 |
4 | Диаметр ротора, мм | 440 | 500 | 600 | 800 |
5 | Диаметр загрузочной ёмкости, мм | 1000 | 1250 | 1600 | 1900 |
6 | Влажность сырья, % (не более) | 60 | 60 | 60 | 60 |
7 | Установленная мощность, кВт | 11 — 15 | 15 — 22 | 18 — 30 | 30 — 55 |
8 | Скорость вращения барабана, об/мин. | 0 — 8 | 0 — 8 | 0 — 8 | 0 — 8 |
9 | Габаритные размеры, длина, мм | 1540 | 1912 | 2200 | 2500 |
10 | Габаритные размеры, ширина, мм | 1150 | 1330 | 1623 | 2000 |
11 | Габаритные размеры, высота, мм | 1014 | 1176 | 1176 | 1176 |
12 | Масса, кг, от | 380 | 500 | 600 | 900 |
Длину сечки возможно регулировать количеством установленных ножей на подвижном роторе от 2 до 8
и числом оборотов подвижного ротора.
Соломорезка также предназначена для изготовления топливных брикетов и пеллет
при комплектации с молотковым измельчителем мощностью от 7,5 кВт
из сухого материала, влажностью до 30%.
Молотковый измельчитель не предназначен для измельчения влажных и
волокнистых культур (лен, рис, влажная люцерна и т.д.)
Характеристики додрабливателей (молотковых дробилок), мощностью 7,5 — 30 кВт.
№ п/п | Наименование | |
1 | Производительность, кг / ч от | 450 до 1500 |
2 | Средняя длина сечки, мм | 2 — 5 |
3 | Частота вращения ротора, об / мин | 2850 |
4 | Влажность сырья,% (не более) | 35 |
5 | Установленная мощность молотковой дробилки, кВт | 7,5 — 30 |
6 | Установленное сито, мм | 5 — 15 |
7 | Масса, кг | 200 — 400 |

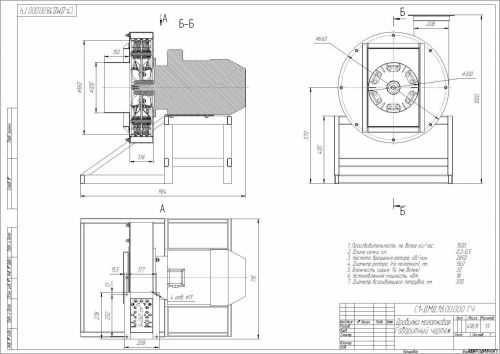

Габаритный чертеж молотковой дробилки С1 -ДМД.18 (электродвигатель 18 кВт).
Однако имейте в виду : https://youtu.be/Pvs8bnbhdFc
Габаритные размеры предлагаемых соломорезок:
Универсальная аллигаторная соломорезка С1-АРС 1.0 . Сборочный чертеж С1-АРС.У.00.000
Универсальная аллигаторная соломорезка С1-АРС 1.2 . Сборочный чертеж С1-АРС.У.00.000
Универсальная аллигаторная соломорезка с транспортером С1-АРС 1.2. Сборочный чертеж С1-АРС.У.00.000
Универсальная аллигаторная соломорезка С1-АРС 1.8. Сборочный чертеж С1-АРС.1.8.00.000
Универсальная аллигаторная соломорезка с транспортером С1-АРС 1.8. Сборочный чертеж С1-АРС.1.8.00.000
Мобильная универсальная аллигаторная соломорезка к МТЗ-80. Сборочный чертеж С1-АРС.1.5.00.000
Мы проводим для заказчиков демонстрацию соломорезки в рабочих режимах на нашей
производственной базе в г. Полтаве.
Приезжайте, смотрите, получайте информацию и покупайте.
В случае выявления покупателем входе эксплуатации, в течении гарантийного срока дефектов
по вине производителя, которые приводят к поломке оборудования, производитель обязан
провести ремонт ( на покупные изделия – подшипники, электродвигатели и т.д. гарантийный ремонт
производит завод изготовитель). Ремонт, наладка и запуск оборудования должны быть закончены
в максимально короткие сроки.
По отельному договору производитель может взять на дальнейшее техническое обслуживание
оборудования за счет заказника ( периодические ТО и капитальные ремонты, изготовление
и замена режущих и дробильных ножей и т. д. ). Каждая работа оговаривается и оплачивается отдельно.
Для зарубежных партнеров обеспечиваем таможенные документы, сертификаты происхождения.
Оплата за устройство возможна через аккредитив банка (образец контракта с зарубежными партнерами).
Готового оборудования на фирме нет. Изготавливаем устройства только под заказ, с оформлением
требований заказчика и составлением договора.
Обязательна 50% процентная предоплата.
Не нравится вертикальная загрузка? У нас есть другой вариант…
О ценах смотрите станицу.
Оформление заказа на изделие.
Расчет расстояний между городами.
Мы создавали и работали более десяти лет с устройствами, которые вы видите на этом сайте.
Нами накоплен колоссальный опыт по изготовлению этих устройств, методам их модернизации и эксплуатации.
Нам отлично знакомы все «тонкости» в конструкциях наших машин, как и у их большинства аналогов.
Мы открыты для обмена информацией и окажем вам исчерпывающую консультацию.
Для связи с нами НАЖИМАЙТЕ ЭТУ ССЫЛКУ.
ЗНАНИЕ — СИЛА!
ФИРМА ПРОИЗВОДИТЕЛЬ: «НЕСТАНДАРТ»,
Украина, г. Полтава, пер. Перспективный, 1.
Наш мобильный телефон:
Viber +38 095 209 8040 МТС;
WhatsApp +38 098 405 4920 КИЕВСТАР;
Городской +38 053 265 6003.
e-mail: [email protected]
skype: avso777 (по договоренности)
https://www.facebook.com/nestandart2000
https://www.instagram.com/nestandart.2000
www.nestandart2000.com
