Роторная дробилка СМД 5. Тульские Машины Тульские Машины

Роторная дробилка СМД 5 — машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 180 мм.

Технические характеристики роторной дробилки СМД 5
ПараметрыЗначения*
Расчетная производительность, т/ч8*
Входящая фракция dн, мм180*
Габаритные размеры, мм: 1800×734×1520
Масса, кг1040
Установленная мощность, кВт11
Линейная скорость бил ротора, м/с26
Длина и диаметр ротора с установленными билами, мм200/500
Размеры загрузочного окна, мм430х220

* — Параметры могут изменяться в зависимости от физических свойств материала.

Узнать актуальную цену на роторную дробилку СМД 5 можно по телефону 8-800-700-46-86.

В комплексе с валковой дробилкой вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Модель СМД 5 классифицируется как дробилка ударного действия. Материал измельчается посредством ударов кусков сырья о билы, жёстко закреплённые на на роторе. Роторная дробилка СМД 5 обладает высокой производительностью, требует относительно малого расхода электроэнергии, проста в управлении и надёжна. Кроме того СМД 5 не требует устройства массивного фундамента.

Также СМД 5 может использоваться как динамический гранулятор в таком процессе как обогащение каменных пород. Обогащение происходит за счёт разрушения слабых включений без ослабления структурной прочности целевого продукта.

Устройство и порядок работы роторной дробилки СМД 5

Дробление с помощью ударов о билы — это динамический процесс. СМД 5 — это машина для мелкого дробления, в которой осуществляется сразу три стадии кинетического дробления. На первой стадии загружаемый материал ударяется о билы ротора, затем куски сырья сталкиваются с отражательными плитами, а на третьей стадии раздробленный на мелкие фракции материал перемалывается путём соударения частиц.

Рабочими органами дробилки СМД 5 являются массивный ротор с жестко закрепленными на нем билами и отражательные плиты.

Сырье может быть измельчено на разные размеры фракций. Для регулировки фракционного состава конечного продукта необходимо отрегулировать величину зазора между окружностью вращения бил ротора и отражательными плитами. Это осуществляется с помощью многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках. Продукт дробления выводится из корпуса дробилки по наклонной пластине.

«Тульские Машины» производит роторные дробилки СМД 5 с учётом требований заказчика и с соблюдением технических норм и правил. Мы гарантируем высокую производительность, низкое энергопотребление и возможность изготовления фракционированных материалов кубовидной формы наших роторных дробилок.

tulmash.ru

Щековая дробилка СМД 108А

Описание щековой дробилки СМД-108А: Максимальный размер загружаемого материала щековой дробилки СМД 108(А) составляет 210 мм. Диапазон регулирования щели для выхода сырья для переработки – 25-60 мм. Производительность модели может доходить до 17-35 м3/ч. Она оснащена двигателем мощностью 45 кВт. Применяется для дробления крупных и средних кусков пород и является самой надежной среди дробилок данного типа.

Область применения щековой дробилки СМД-108А: Щековая дробилка предназначена для дробления гранитов, базальтов, кварцитов, песчаников, известняков, других горных пород и руд.

Технические характеристики щековой дробилки СМД-108А (таблица):

Типоразмер

ЩДС-2,5х9

Максимальный размер загружаемого материала, мм

210

Диапазон регулирования выходной щели, мм

25-60

Производительность, м³/ч

17-35

Мощность двигателя основного привода, кВт

45



Каталог запасных частей СМД 108А:



104890000000 Дробилка щековая с приводом СМД-108А

Обозначение

Наименование сборочных единиц, деталей

Масса, ед., кг

484480800000

Бункер

102,00



Болт М20х70 ГОСТ 7796-70

0,219



Ремень С(В)-5000.0 ГОСТ-1284.1

1,5

484490600000

Привод

600,00

484481000000

Ограждение

94,00

484480700000

Кожух противовеса

30,1



Шайба С20.02ст.3кп.019 ГОСТ11371

0,016



Гайка М20-6Н.5.019 ГОСТ 5915

0,035



Болт 1.2М36х1250 ГОСТ 24379.1

10,72



Гайка М36-6.5.019 ГОСТ5915-70

0,416



Болт 1.2 М20х400 ст3кп.019 ГОСТ 24379.1

1,12

104901610000

Шкаф управления СМД-108А

66,00



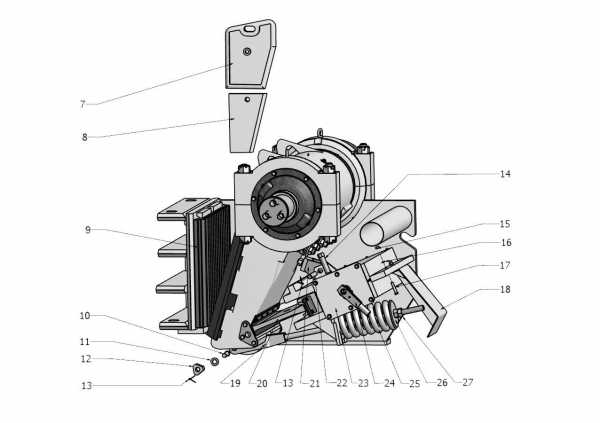

104891000000 Дробилка щековая СМД-108А

Обозначение

Наименование сборочных единиц, деталей

Масса, ед., кг

481480000800

Шайба

0,7



Гайка М24-6Н.5.019

0,122

484480000300

Клин верхний левый

27,00

481480000700

Болт специальный

0,6

484480000400

Клин нижний левый

19,00

104891100000

Станина

2950,00

484480000300

Клин верхний левый

27,00

484480000400

Клин нижний левый

19,00

484480000100

Плита дробящая неподвижная

260,00



Ось6- 30h22х100.45Ц.9хр ГОСТ 9650

0,016



Шайба С30.02 ст3пс3.019

0,0504

482200000600

Сухарь к тяге

0,9



Шплинт 6,3х40.019 ГОСТ 397

0,037

0.40951400114

Винт

0,6



Гайка М16-6Н5.019 ГОСТ 5915

0,037



Шайба 16.65Г.019 ГОСТ 6402

0,008



Болт М16-6gх80.46.019 ГОСТ 7796

0,152

482540070000

Ограждение пружины

16,20

484480900000

Тяга пружины

15,50

484480000610

Плита распорная

120,00

484480010000

Звено распорное

10,00

484501400200

Ось

1,00

104890500000

Механизм регулирования щели

312,45

482540050000

Трещетка

4,05

482440000600

Пружина

29,9

482540002100

Тарелка пружина

3,3



Гайка М36-6Н.5.019 ГОСТ5915

0,416



104891100000 Станина

Обозначение

Наименование сборочных единиц, деталей

Масса, ед., кг



Рым-болт М16.019 ГОСТ 4751

0,31



Шплинт 8х90.019 ГОСТ 397

0,04



Гайка М48х3-6Н.8.019 ГОСТ 5918

0,0143

481620104300

Шпилька М48х3

7,8

104900120100

Крышка корпуса

7,6

481620104400

Гайка

0,856



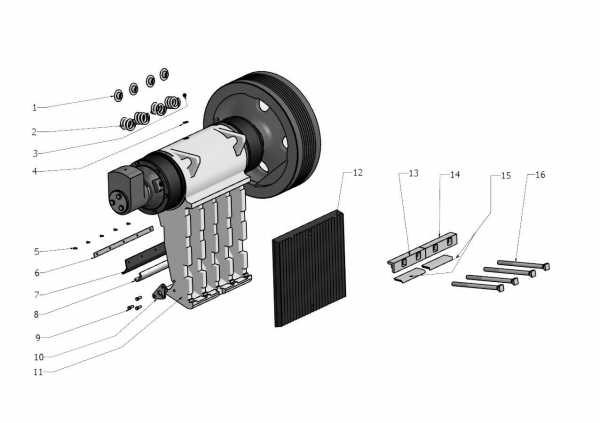

104890200010 Щека в сборе

Обозначение

Наименование сборочных единиц, деталей

Масса, ед., кг., м

484480203100

Гайка

1,1

485600200400

Пружина

2,32



Пробка G ¾-В

0,17



Шайба 27/35

0,02



Болт М12-6gх25.46.019 ГОСТ 7796

0,034

482200204700

Планка

1,05

481620201700

Фартук

2,4

484480202900

Сухарь

14,00



Болт 3М20-6х50.46.019 ГОСТ 7796

0,219

484480202300

Планка

14,00

104890200300

Щека

1255,00

484480202200

Плита дробящая подвижная

292,00

482200203500

Клин левый

19,00

482200202800

Клин правый

19,00

481620401100

Прокладка

0,8

040951100203

Болт

4,5

482540200900

Кольцо резиновое

0,42



Тавотница ТРГ-3/8”

0,028



Масленка 1.2 ГОСТ 19853

0,15



Штифт 2.20х40 Хим.Окс.прм ГОСТ 3128

0,197

104900210000

Стакан левый

126,00

0.305.321.00119

Манжета 1.2-270х320

0,15

484490201100

Кольцо

8,05



Подшипник 13636 АМН

106,00

104900200500

Прокладка

0,045



Шайба Н180.02Ст3кп

1,9



Гайка М180х3

3,546

0.305.321.00117

Манжета 1.2-220х260

0,136

104900200400

Крышка стакана

35,00



Шайба 20 ГОСТ 6402

0,002



Болт М20 ГОСТ 7796

0,219

484490201400

Втулка

6,5

484480200210

Противовес

117,00

482540800600

Шпонка тангенциальная

0,8

483640401400

Шпонка тангенциальная

0,87

482440302800

Шайба концевая

5,3



Проволока 2,0-I

0,24

104900200110

Вал

535,00

482540201400

Кольцо упорное

2,5



Подшипник 3002244КМ

120,00

104890200700

Втулка

9,7

104900200700

Прокладка

0,06

104900200610

Крышка щеки

37,00

483570300900

Шайба отгибная

0,04

483570300800

Стопор

0,04

104900220000

Стакан правый

127,00

104890200500

Шкив

1165,00



www.tmzdo.ru

Роторная дробилка СМД 10. Тульские Машины Тульские Машины

Роторная дробилка СМД 10 — машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 350 мм.

Технические характеристики роторной дробилки СМД 5
ПараметрыЗначения*
Расчетная производительность, т/ч12*
Входящая фракция dн, мм380*

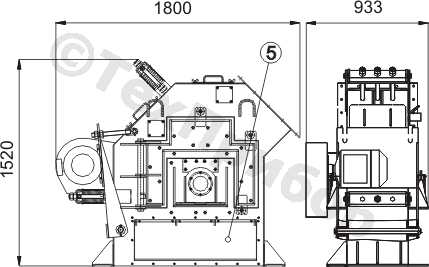

Габаритные размеры, мм: 1800×933×1520
Масса, кг1330
Установленная мощность, кВт11
Линейная скорость бил ротора, м/с26
Длина и диаметр ротора с установленными билами, мм400/500
Размеры загрузочного окна, мм430х420

* — Параметры могут изменяться в зависимости от физических свойств материала.

Узнать актуальную цену на роторную дробилку СМД 5 можно по телефону 8-800-700-46-86.

В комплексе с валковой дробилкой вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Модель СМД 10 — это дробилка ударного действия. Материал измельчается посредством ударов кусков сырья о билы, жёстко закреплённые на на роторе. Роторная дробилка СМД 10 обладает высокой производительностью, требует относительно малого расхода электроэнергии, проста в управлении и надёжна. Кроме того СМД 10 не требует устройства массивного фундамента.

Также СМД 10 может использоваться как динамический гранулятор в процессе обогащения каменных пород. Обогащение происходит за счёт разрушения слабых включений без ослабления структурной прочности целевого продукта.

Устройство и порядок работы роторной дробилки СМД 10

Измельчение сырья в роторной дробилке — это динамический процесс, в течение которого исходный материал проходит три стадии кинетического дробления. На первой стадии билы ротора ударяют по загруженному материалу, на второй частично измельчённый материал сталкивается с отражательными плитами, и на третьей стадии дробимый материал измельчается посредством соударений собственных частиц.

Рабочими органами дробилки СМД 10 являются массивный ротор с жестко закрепленными на нем билами и отражательные плиты.

Фракционный состав продукта дробления зависит от величины зазора между окружностью вращения бил ротора и отражательными плитами, который регулируется посредством многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках. Продукт дробления выводится из корпуса дробилки по наклонной пластине.

«Тульские Машины» производит роторные дробилки СМД 10 с учётом требований заказчика, с соблюдением технических норм и правил. Мы гарантируем высокую производительность, низкое энергопотребление и возможность изготовления фракционированных материалов кубовидной формы наших роторных дробилок.

tulmash.ru

Роторная дробилка «СМД-10 ВЕЙДЕР» – Завод «ТЕХПРИБОР» по цене от 820 000 руб.| Завод «ТЕХПРИБОР» (Москва)

Общие сведения о роторной дробилке «СМД-10 ВЕЙДЕР»

Представленное оборудование относится к дробилкам ударного действия, разрушение кусков дробимого материала происходит в результате ударов бил, жестко закрепленных на роторе.

Дробилки данного типа отличают высокая степень дробления, большая производительность, малый расход энергии, простота конструкции и надежность.

Роторная дробилка «СМД-10 ВЕЙДЕР» предназначена для среднего и мелкого дробления шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 350 мм.

Помимо непосредственного дробления, роторная дробилка данной модели также может использоваться в качестве динамического гранулятора, что позволяет проводить обогащение каменных пород по форме и прочности за счет разрушения слабых включений без ослабления структурной прочности целевого продукта.

Большая производительность, возможность производства фракционированных материалов кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента позволяют использовать роторную дробилку «СМД-10 ВЕЙДЕР» в качестве высокоэффективного агрегата первичного или вторичного дробления твердых материалов самого разного происхождения.

Область применения дробилок различных типов

ДробилкиДроблениеПрочность материала
Крупное Среднее Мелкое Низкая Средняя Высокая
Конусные + + + - + +
Роторные - + + + + +
Молотковые - + + + + -

Технические характеристики роторной дробилки «СМД-10 ВЕЙДЕР» типоразмера «ДР 1500 4х4»

*
Производительность дробилки при обработке конкретного вида материала может изменяться в зависимости от физико-механических свойств данного материала
ПараметрыЕдиница измеренияВеличина параметра
Габаритные размеры (L×B×H) мм 1800×933×1520
Масса кг 1330
Установленная мощность кВт 11
Линейная скорость бил ротора м/с 26
Длина и диаметр ротора с установленными билами мм 400/500
Размеры загрузочного окна мм 430х420
Размеры загружаемого материала, не более мм 380
Производительность т/ч 12*

Устройство и порядок работы

Ударное дробление является динамическим процессом. В дробилке «СМД-10 ВЕЙДЕР» осуществляется сразу три стадии кинетического дробления. Первая стадия начинается в тот момент, когда билы ротора ударяют по дробимому материалу. Вторая стадия дробления осуществляется при столкновении кусков с отражательными плитами. Третья стадия обеспечивается за счет соударений частиц дробимого материала.

Рабочими органами дробилки «СМД-10 ВЕЙДЕР» являются: массивный ротор (1) с жестко закрепленными на нем билами (2) и отражательные плиты (3).

Фракционный состав продукта дробления, зависящий от величины зазора между окружностью вращения бил ротора и отражательными плитами, регулируется посредством многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках (4). Продукт дробления выводится из корпуса дробилки по наклонной пластине (5).

Конкурентные преимущества

Роторная дробилка  «СМД-10 ВЕЙДЕР» имеет простую, но вместе с тем очень рациональную конструкцию, каждый элемент которой продуман до мелочей и работает на повышение эффективности дробления, упрощение технического обслуживания, снижение стоимости эксплуатации оборудования.

Для достижения этих целей МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений.

Краткий перечень основных преимуществ новых роторных дробилок позволяет убедиться в этом:

Ударные элементы двухстороннего действия - для уменьшения себестоимости дробления

Оригинальные билы дробилки «СМД-10 ВЕЙДЕР» имеют не одну, а целых две рабочих грани, что позволяет восстановить выбранные параметры дробления, просто развернув ударные элементы. Такое техническое решение сделало возможным существенное увеличение сроков службы инструментов дробления за счет более полного использования металла бил. Теперь их замена может проводиться в два раза реже, нежели в других моделях оборудования аналогичного назначения.

Установка ударных элементов ротора и отбойных плит - максимально быстро - без болтов и гаек

Не секрет, что практическая производительность дробильного оборудования серьезно страдает из-за сложности и высокой трудоемкости технического обслуживания, необходимости держать на складе разнообразную номенклатуру инструментов дробления, защитной брони и т.д.

Так же не является секретом, что крепления элементов дробления требуют очень внимательного к себе отношения. Зачастую резьбовые соединения превращаются в трудно разъемные уже после переработки нескольких тонн каменных материалов. Вот почему для установки ударных элементов роторной дробилки «СМД-10 ВЕЙДЕР» не используются гайки. Билы просто вставляются в направляющие и удерживаются от осевого смещения специальными фиксаторами. Благодаря чему разворот или полная замена инструментов дробления выполняется в течение 15-20 минут силами одного человека без использования грузоподъемных механизмов.

Для сокращения времени технического обслуживания или сроков ожидания поставки сменных деталей, билы ротора и билы отбойных плит имеют одинаковые размеры, а 90% элементов брони корпуса полностью взаимозаменяемы.

Широкая распашная дверь - для того чтобы осмотр и обслуживание выполнялись в самые короткие сроки

В целях сокращения времени простоев узлы технического обслуживания дробилки «СМД-10 ВЕЙДЕР» организованы таким образом, чтобы сделать ремонтные и профилактические работы максимально простыми, удобными и быстро выполнимыми.

На боковой плите корпуса дробилки выполнена широкая распашная дверца, открыв которую можно получить доступ абсолютно ко всем узлам и деталям камеры дробления для их осмотра, ревизии или замены.

Устройства поддержания заданного усилия дробления, объединенные с пружинными блоками безопасности

Во время работы дробильного агрегата в карьере существует вероятность попадания в камеру дробления посторонних включений (например, зубьев экскаватора), которые ни при каких условиях не могут быть измельчены. Защиту от поломок роторной дробилки обеспечивает система выгрузки недробимых включений, которая автоматически удаляет из камеры дробления посторонние предметы.

В дробилке «СМД-10 ВЕЙДЕР» система выгрузки объединена с устройством поддержания заданного усилия дробления, что позволяет сразу после удаления препятствия немедленно возвратиться к выбранным настройкам параметров дробления.

Комплексная поддержка до и после продажи

Являясь разработчиком и производителем оборудования для переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного предприятия.

Независимо от того, используется ли роторная дробилка «СМД-10 ВЕЙДЕР» как отдельная единица или же она интегрирована в состав дробильно-сортировочного комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем дробления и сортировки.

Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.

Патенты и сертификаты

Роторные дробилки серии «ВЕЙДЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.06278 от 23.03.2018 г.)

Роторные дробилки модели «ВЕЙДЕР» отмечены дипломом программы "100 лучших товаров России" 2014 г.

www.tpribor.ru

Дробилка СМД

Дробилка СМД – универсальное оборудование для переработки кусков руды до необходимой степени измельчения. Данный тип дробилок успешно эксплуатируется горно-обогатительными комбинатами для дробления руды разной крепости, подающейся крупным и средним кусковым материалом в частицы заданной величины.

Виды дробилок СМД

В зависимости от предназначения различают три вида дробилок СМД:

  • Щековые дробилки СМД представлены наиболее широким рядом моделей. Дробилки СМД щекового типа разработаны для первоначального измельчения горной породы с допустимым пределом прочности, достигаемым при сжатии до 300 МПа. Принцип действия механизма такой дробилки заключается в разрушении породы посредством сжатия исходного материала между рабочими поверхностями (щеками), одна из которых неподвижная, а вторая выполняет движения качающегося типа вследствие закрепления ее верхнего края на шатуне, связанном с двигателем. Камера для дробления образуется рабочими поверхностями механизма и имеет клиновидную форму. Сырье для измельчения подается в верхнюю часть дробилки через приемное отверстие, ширина которого может регулироваться. По мере дробления порода смещается к щели на выходе, поддаваясь при этом дальнейшему измельчению. Различают дробилки с простым и сложным движением щеки. Большая эффективность последних обуславливается возможностью создания более высоких нагрузок на измельчаемый материал.
  • Конусные дробилки СМД используются преимущественно для дробления хрупких и негигроскопичных материалов (гранит, известняк и т.д.). Не рекомендуется применение дробилок данного вида для измельчения материалов пластического типа. Чаще всего конусные дробилки применяют для измельчения пород второй и третьей стадии.
  • Роторные дробилки СМД отлично справятся с измельчением известняка, мрамора, доломита, гипса и других материалов с аналогичными свойствами. Дробилки данного типа показывают превосходный результат при измельчении крупных фракций с допустимым пределом прочности, достигаемым сжатием не более 100 МПа.

Преимущества дробилок СМД

Предельно простая конструкция дробилки и ее относительно компактные размеры не являются помехой высокой эффективности устройства, обладающего многими достоинствами, такими как:
  • возможность переработки глинистых материалов (щековыми дробилками СМД) как в сухом, так и во влажном состоянии;
  • отсутствие потребности в большой площади для размещения оборудования;
  • возможность быстрого монтажа/демонтажа агрегата, а также легкой замены износившегося конструкционного узла;
  • возможность задания величины фракций получаемого материала;
  •  быстрая и безопасная регулировка разгрузочной щели, выполняемая посредством клинового механизма, возможна даже при работающем двигателе.
  • надежность механизма, обеспечиваемая выполнением футеровки и дробящих плит из стали высоколегированного типа.
Благодаря перечисленным достоинствам дробилки СМД можно встретить во многих производственных сферах.

rosaural.ru

Дробилка СМД

Дробилка щековая СМД - универсальная машина для первичного и вторичного дробления материалов. Процесс дробления породы в щековой дробилке СМД осуществляется при помощи механизма, работающего по принципу сжатия (сдвига) материала между двумя плитами-щеками, подвижной и стационарной.
По типоисполнению щековые дробилки бывают стационарного и мобильного исполнения (на гусеничном или колёсном шасси) крупного, среднего и мелкого дробления. Щековые дробилки стационарного исполнения устанавливаются на специальный фундамент.
Щековые дробилки СМД используются для дробления различного по характеристикам твердости минерального сырья, в том числе для горных пород любых прочностей, шлаков, некоторых металлических материалов, а также керамики, стекла, бетона, камня, минералов и т.д. При этом следует учитывать, что щековые дробилки не подлежит использованию для переработки древесины, полимеров и некоторых металлических сплавов, обладающих вязкоупругими свойствами. Материал в щековую дробилку может поступать с естественной влажностью, при этом нормальная работа дробилки возможна при влажности материала не более 6-8%. Ввиду своей предсказуемости дробилка СМД идеально подходит для проведения шахтных работ.
Преимущества дробилок СМД: относительная простота конструкции и ее обслуживание, быстрота и легкость монтажа, небольшое количество быстро изнашивающихся частей, малая занимаемая площадь, удобство встраивания в состав мобильных дробильно-сортировочных комплексов, длительная промышленная эксплуатация.

технические характеристики

Наименование

 СМД-108

 СМД-109

СМД-110

СМД-111

СМД-118

СМД-117

 Приемное отверстие, мм

250х900

400х900

600х900

900х1200

1200х1500

1500х2100

 Размер загружаемого материала, мм

210

340

500

750

1000

1300

 Ширина выходной щели, номинальная, мм

40

60

100

130

150

180

 Диапазон регулирования выходной щели, мм

25-60

40-90

75-130

95-165

115-195

135-225

 Производительность, м3/час

17-35

23-53

58-104

180

310

600

 Мощность электродвигателя, кВт

45

45

75

110

160

250

 Длина, мм

1960

2500

2700

6000

6800

7000

 Ширина, мм

2250

2400

2500

5300

6400

7500

 Высота, мм

1720

2200

2600

4000

5030

6000

 Масса дробилки, т

8,5

10,8

18,5

63,2

123

221,7



erkogor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
