Молотковая дробилка для зерна (зернодробилка): принцип, устройство

Содержание

Молотковая дробилка для зерна наиболее популярна в частных и мелких фермерских хозяйствах. Такие устройства позволяют самостоятельно изготавливать сбалансированные корма для  крупного и мелкого рогатого скота, птицы, свиней, значительно сокращая расходы.

Название, данное устройство получило, благодаря особенностям конструкции: измельчение зерновых, бобовых, а так же трав и корнеплодов производится посредством молотков, вращающихся ротором.

Типы зернодробилок

Зернодробилки – устройства, широко распространенные на рынке сельскохозяйственного оборудования. Их производит множество как отечественных, так и зарубежных компаний.

Оборудование может отличаться весом, габаритами, мощностью, потреблением электроэнергии и т.д.

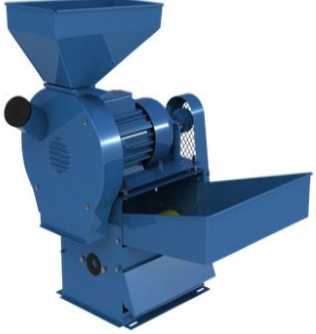

Молотковая зернодробилка

Но, если говорить о конструктивных особенностях дробилок, все дробилки можно разделить на два типа:

  • роторные;
  • молотковые.

к меню ↑

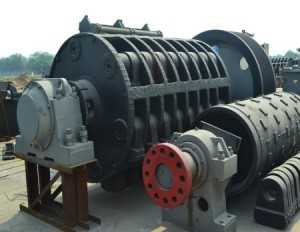

Роторные дробилки

Роторная дробилка имеет более крупные габариты, вес и мощность. С их помощью можно измельчать как зерновые культуры, так и корнеплоды и травы. Принцип работы заключается во вращении ротора, на котором закреплены ножи.

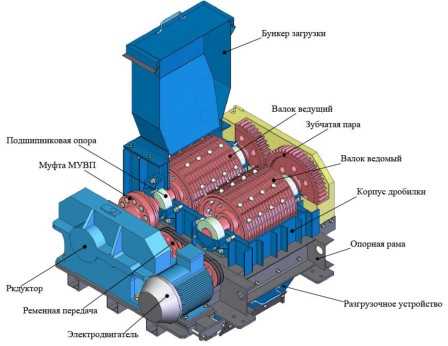

Зернодробилка роторного типа

Степень измельчения прямо пропорциональна скорости вращения ротора. Такое оборудование стоит значительно дороже молоткового. К тому же, благодаря крупным габаритам и большому весу, редко используется в подсобных и малых фермерских хозяйства.
к меню ↑

Молотковые дробилки

Такое оборудование принципиально отличается от роторного. Оно имеет более сложную конструкцию, но, при этом не вызывает сложностей в эксплуатации.

Устройство молоткового типа состоит из корпуса, бункера для загрузки сырья, двигателя, барабана, дека и решета. Молотки для зернодробилки находятся внутри барабана. После запуска двигателя, барабан начинает вращаться и молотки бьют по его корпусу.

Зерно, попадающее внутрь барабана, подвергается ударам и, за счет этого, измельчается до определенной фракции. Фракция же помола в этом случае зависит от диаметра ячеек решета.

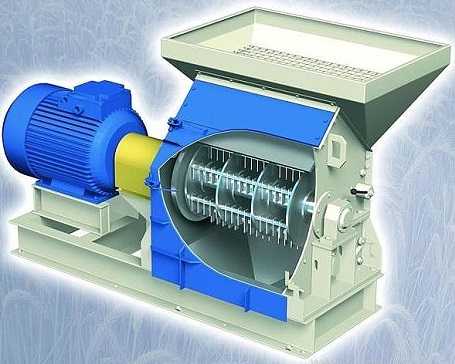

Устройство молотковой дробилки

Сложно однозначно утверждать, какая дробилка лучше. Все зависит от размера хозяйства и конкретных требований к кормам. Измельчение роторными дробилками производится значительно быстрее, но фракция конечного продукта выходит лучше из под молотковых устройств.
к меню ↑

Плюсы и минусы молотковых дробилок для зерна

Достоинства данного устройства напрямую проистекают из ее конструктивных особенностей:

  1. Доступность. Такое оборудование может позволить себе каждый, даже начинающий сельхоз производитель. Окупит оно себя менее чем за год.
  2. Экономичность. Молотковые агрегаты оснащаются двигателями, как правило, от 1,7 кВт. Это позволяет значительно экономить на эксплуатации.
  3. Простота. Элементарность конструкции положительно влияет на срок жизни всех элементов агрегата. К тому же комплектация, при необходимости замены, стоит не так уж дорого.
  4. Малогабаритность. Благодаря малым габаритам и малому весу, оборудование можно установить в любом месте, легко перемещать, или работать на улице и убирать на хранение в сарай или гараж.
  5. Высокий уровень производительности.

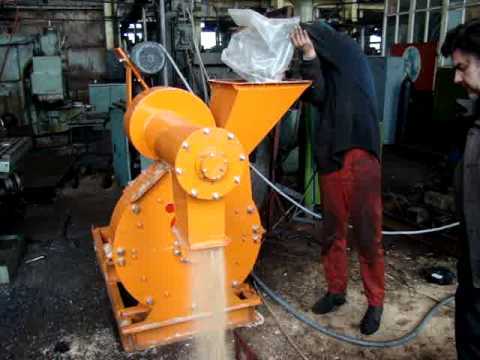

Молотковая дробилка в работе

К недостаткам можно отнести:

  1. Возможность измельчения сырья с влажностью не выше 15%.
  2. Достаточно высокий уровень шума и пылеобразования.

Молотковая дробилка, как любое устройство, имеет свои сильные и слабые стороны. Но она настолько хорошая помощница в хозяйстве, что вряд ли кто-нибудь из счастливых ее обладателей задумывался над недостатками.
к меню ↑

Скорость и качество измельчения зерна молотковой дробилкой (видео)

moezerno.ru

применение, конструкция, принцип действия, виды молотковых дробилок, плюсы и минусы использования Drobix.ru

Дробилка молотковая – это измельчающее устройство, рабочим инструментом которого является выступ на вращающемся роторе (молоток). Порода, которую надо измельчить, поступает в бункер через колосник, отсеивающий слишком крупные фракции, способные застопорить работу устройства. Степень размельчения зависит от времени нахождения породы в бункере и количества соприкосновений с молотками. Поэтому в молотковые дробилки породу загружают порциями, а потом измельчают до нужного размера.

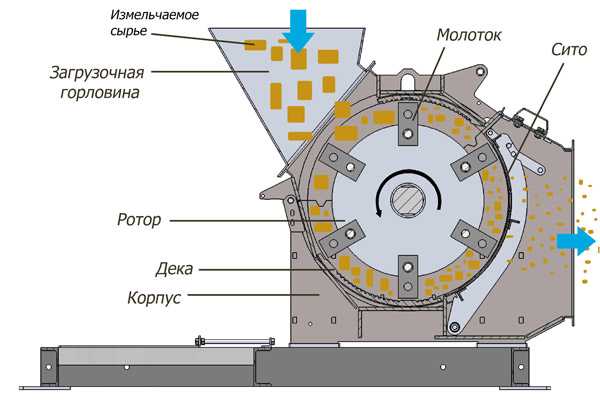

Принцип действия молотковых дробилок

Относительно конструкции молотковые дробилки выполнены достаточно просто, согласно технической документации они состоят из металлической станины и корпуса, главного роторного рабочего органа, колосниковых решеток и крышки. Непосредственно вращение рабочего роторного устройства осуществляется посредством передачи крутящего момента от электрического мотора. Вся суть работы молотковых дробилок является очень простой и незамысловатой. Через предусмотренные загрузочные отверстия (люки), полуфабрикаты или материалы, которые нуждаются в переработке, подаются непосредственно в корпусное отделение молотковой установки. Далее приводится в движение электрический двигатель, который посредством цилиндрического или любого другого редуктора осуществляет запуск роторного устройства.

В момент вращения рабочего органа (ротора) происходит движение молотков, которые непосредственно оказывают давление на перерабатываемый материал, засыпанный в приемный бункер дробилки. Уже переработанный полуфабрикат под действием силы тяжести сквозь колосниковые решетки транспортируется вниз для его извлечения из дробильного агрегата молоткового типа. Внутри корпуса установки обязательно оснащена специальной футеровкой, которая предохраняет его от преждевременного выхода из строя и износа. В большинстве случаев в роли футеровки выступает жаро- и износостойкая сталь с самозатачующими характеристиками. Также такая марка стали должна обладать коррозионностойкостью и не поддаваться воздействию агрессивных сред (щелочи, кислоты, водные растворы солей). Примерами таких материалов являются 08Х13, 12Х18Н9, 14Х17Н2 и т.п. Колосниковые элементы являются ничем иным, как прутками или арматурой различного диаметра (в зависимости от мощности дробильного устройства и производительности) и являются сменными комплектующими.

Конструктивные особенности дробилок молоткового типа

Основными деталями и узлами дробилок молоткового типа являются:

  • ротор;
  • корпус и станина;
  • электродвигатель;
  • упругая муфта;
  • роликовые подшипники;
  • отбойные плиты из самозатачивающихся марок сталей;
  • колосниковые решетки.

Ввиду мировых практик и разработок, молотковые измельчительные машины имеют множество модификаций и свойств. В зависимости от технологических процессов, условий работы и прочих производственных факторов, агрегаты данного типа делятся по следующим характеристикам:

  • по количеству роторов — однороторные и двухроторные;
  • по горизонтальному или вертикальному расположению вала ротора;
  • по возможности работы ротора в реверсивном режиме или ее отсутствии;
  • по конструктивному исполнению разгрузочных узлов — с колосниковыми элементами, которые полностью перекрывают разгрузочный отсек, частично перекрывающими разгрузочное отверстие, и без наличия колосниковых решеток;
  • по конструктивному исполнению очистительных устройств от налипания измельчаемых материалов — с приводными полотнами, с очистительными валками.

Однороторные — самый основной вид молотковых дробительных агрегатов. Их производят очень широкой номенклатурой типоразмеров; от лабораторных и небольших передвижного типа и до крупных промышленных экземпляров с рабочим органом диаметром более двух метров и весом более 200 тонн.

Двухроторные дробилки отличаются между собой по степеням дробления материалов и полуфабрикатов — одноступенчатые машины, где поток измельчаемого сырья поступает в одно и то же время на оба вращающихся ротора, и экземпляры, в которых вещество проходит так называемое последовательное дробление — от первого ротора ко второму.

Однороторные дробильные агрегаты по сравнению с одноступенчатыми двухроторными аналогами при одинаковой производительности более габаритные по ширине и высоте, следовательно, предпочтение со стороны потребителей чаще всего на стороне вторых, а особенно из-за того, что данные показатели могут отыгрывать решающее значение при реализации какого-либо технологического процесса или производственной линии. Например, данная характеристика очень важна в передвижных самоходных установках.

Такие агрегаты практически не склонны к налипанию дробимого вещества вверху дробильной камеры, ведь загружаемый материал подается непосредственно на вращающиеся роторные механизмы. И так как роторы вращаются навстречу друг другу, материал не имеет возможности непосредственного попадания на боковины и верх корпуса дробильной машины. Как утверждают специалисты, допустимая влажность загружаемого сырья для двухроторных агрегатов составляет на уровне 13…15%, а что касается однороторных, то этот показатель находится на уровне 10%.

Двухступенчатые двухроторные дробильные машины имеют очень высокую степень дробления сравнительно с однороторными аналогами. Абсолютная скорость ударов частиц материала превышает скорость вращающегося рабочего органа (ротора) в 1,5…2 раза.

Вертикальные дробилки молоткового типа чаще всего используются в асбестовом производстве за счет конструкции, которая обеспечивает нужную степень измельчения — без процесса истирания. Это обеспечивает сохранение асбестового волокна, выделяя его из породы. Дробимый материал загружается сверху под действие первого ряда молотков и их удары отбрасывают сырье на облицовку. Далее предварительно измельченный материал попадает под молотки второго ряда и т.п. Зазоры между рабочими органами и корпусной облицовкой обеспечивают свободное перемещение частиц, при этом заклинивание не происходит. Степень дробления данных измельчительных систем невысокая — 1,3…1,8. Такие агрегаты выполняют отличную избирательность при дроблении.

Реверсивные дробилки обладают симметричной конструкцией. Их вес больше сравнительно с весом нереверсивных экземпляров, однако срок эксплуатации быстроизнашивающихся комплектующих деталей повышается более чем в 2 раза.

Область применения молотковых дробилок

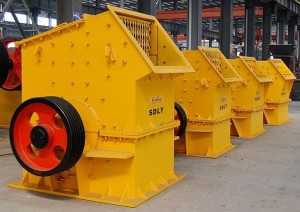

В настоящий момент агрегаты, которые дробят материалы молотками, широко применяются во многих отраслевых направлениях: горнодобывающей, металлургической, строительной, пищевой, деревообрабатывающей промышленностях.

Также такой вид дробильного оборудования успешно используется в цементной промышленности, так как эти машины не подвержены налипанию материала на стенки. Дробилки молоткового типа используются для окускования глины, мела, известковых материалов и мергеля — основных составляющих компонентов цементного концентрата. Они применяются для мелкого помола гипса и прочих примесей, которые добавляются в цементный клинкер. В асбестовом производстве молотковые дробилки эффективно используются для помола и разрыхления асбестовых руд. Такие машины позволяют добиваться завершения данной операции после 3…5 стадий.

В горно-металлургическом комплексе молотковые агрегаты представлены наряду с роторными аналогами. Так как они отличаются только способом крепления рабочих органов к телу ротора, то молотковые агрегаты стали использовать для измельчения агломерата, шихты и прочих компонентов, которые используются в металлургических процессах для получения стали и чугуна.

В угольном производстве они нашли свое применение для измельчения сросшихся угольных компонентов с пустыми примесями. Теплоэнергетика использует такие установки для тонкого измельчения угля, который используется как топливо.

Преимущества и недостатки дробилок молоткового типа

Сразу стоит отметить, что преимуществ у этого вида дробилок намного больше, чем недостатков. Именно поэтому они получили очень широкое распространение во многих видах промышленности.

К преимуществам этих агрегатов стоит отнести:

  • простота и надежность конструкции;
  • относительно невысокая стоимость;
  • небольшие габариты сравнительно с конусными и щековыми аналогами;
  • простая взаимозаменяемость деталей и узлов конструкции;
  • высокая производительность;
  • возможность тонкого измельчения;
  • низкий расход энергоресурсов.

К техническим недостаткам можно отнести:

  • не может применяться для дробления очень вязких и прочных материалов;
  • высокий уровень шума при работе;
  • повышенная запыленность;
  • нет возможности для дробления влажных материалов.

drobix.ru

Молотковая дробилка для зерна своими руками

Молотковые дробилки разительно отличаются от прочих измельчителей кормов своим устройством и принципом работы. Аппарат более сложный, что объясняет высокое качество молотого зерна. Многие фермеры предпочитают изготавливать это бытовое устройство самостоятельно из запчастей от сельхозтехники и подручных материалов.

Принцип работы и устройство дробилки

Измельчитель зерна состоит из:

  • Молоткового барабана,
  • Емкости для засыпки сырья,
  • Электрического узла,
  • Основания,
  • Выгрузного отсека.

Молотковая дробилка работает просто: через загрузочную емкость сырьё подается в рабочую камеру. Электрический редуктор запускает ротор режущего устройства. При вращении основного узла — ротора — начинают движение отбойники, которые многочисленными ударами измельчают зерно. Установленное внизу рабочей камеры сито определяет фракцию готового сырья. Переработанный продукт высыпается через отверстия сита в подставленный ящик или мешок.

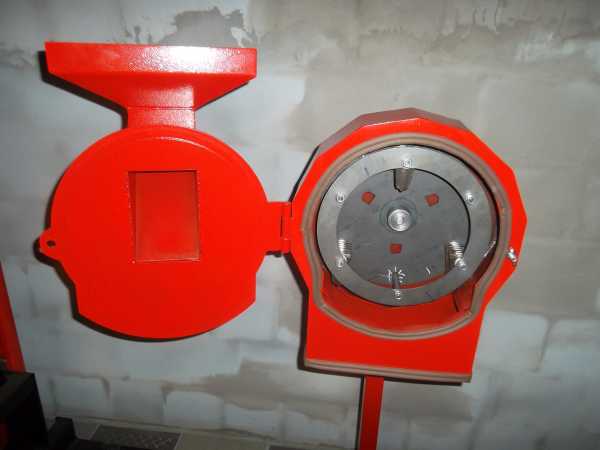

Самодельный молотковый измельчитель

В домашних условиях зернодробилку можно сделать двумя способами: из запасных частей сельскохозяйственной техники и из обычных материалов (сталь, уголки, дисковые пилы и т.д.). Мощность и возможности будущего устройства будут зависеть от следующих моментов:

  • Одного или двух роторов,
  • Горизонтального или вертикального расположения вала,
  • Реверсивного или обычного режима работы ротора,
  • Полностью или частично открывающегося загрузочного отсека,
  • Наличия очистительного механизма на валках или полотнах привода.

Однороторная дробилка более простая и популярная.

Собрать такое устройство можно очень компактных размеров для переработки нескольких мешков корма, а можно сделать промышленный аппарат для измельчения 200-300 т. Двухроторные модели имеют сложную конструкцию, но выдают качественный помол мелкой фракции. Можно изготовить аппарат с одновременной подачей сырья на оба ротора или для предварительного и окончательного дробления. Реверсивные устройства имеют симметричную форму и весят больше своих безреверсивных аналогов.

Разница в том, что реверсивные машины позволяют получить дробленку крупного и мелкого размера без замены сита.

о

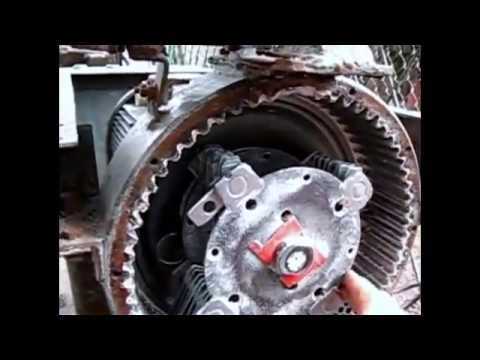

Дробилка из запчастей сельхозмашин

  • Для того чтобы собрать дробилку своими руками, потребуется:
  • Тормозной барабан от трактора для изготовления основы,
  • Диск сошника от посевной машины,
  • Несколько подшипников и ступица,
  • Пальцы от зерноуборочной машины,
  • Бункер от посевной машины.

Этапы сборки

Основание

Основание играет важную роль в измельчителе для зерна: от него зависит прочность и стабильность. Чтобы его сделать, нужно обрезать барабан на токарном станке. Стенки оставляются высотой в 6,5 см. На внутренней стороне детали делается выточка диаметром 28 см и высотой 3 мм. Следующий шаг: под установку сита срезается треть тормозного барабана. Опираться сито будет на дуги основания, которые привариваются к внешней стороне детали и фланцам.

Диск сошника стачивается до размеров проделанного в барабане отверстия, и вставляется в выточку. Для  прочности и надежности его приваривают к стенкам корпуса. Рекомендуется предварительно просверлить несколько сквозных отверстий для забора воздуха, диаметром 1-2 см. Без них рабочий цикл дробилки для зерна потеряет в эффективности около 15%.

Со стороны обрезанной части барабана устанавливается сито. Крепят его парой болтов и боковиной от сошника. Чтобы установить подающий бункер с заслонкой, в верхней части рабочей камеры прорезают отверстие 5,5*4,5 см. С помощью заслонки легче контролировать объемы подаваемого на обработку зерна.

К фланцу на основании опоры сразу под ситом сваркой крепится воронка, через которую готовая дробленка будет ссыпаться в подставленную емкость. Дробилка для зерна крепится к прочной раме или столешнице металлическим уголком. С противоположной стороны рамы монтируется электрический узел, состоящий из двигателя, редуктора и цепного привода.

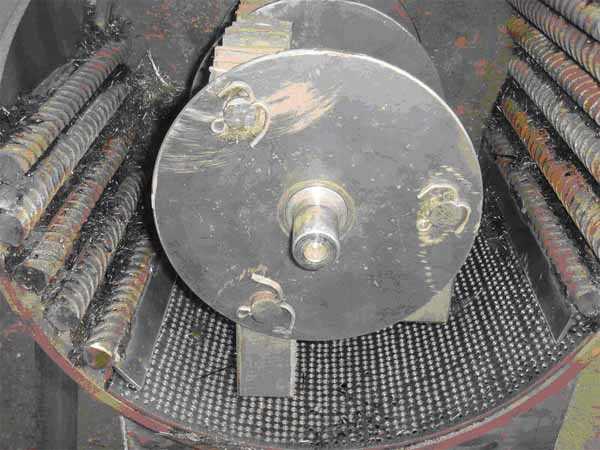

Барабан с молотками для дробилки

Собирать барабан начинают с помещения вала внутрь рабочей камеры, и приваривания к стенкам емкости двух-трех металлических пластин для большей жесткости.  В торце вала делается сквозное отверстие под болт-съемник.

Молотки для дробилок делаются из стальных пальцев от зерноуборочной машины: они прочные и тяжелые, а их края уже закалены. На каждую ось вешается по шесть отбойников, а расстояние между ними регулируется съемными шайбами. Если расположить отбойники в параллельных плоскостях, то получается более качественное и быстрое дробление зерна. Фракция помола зависит от ячейки сита.

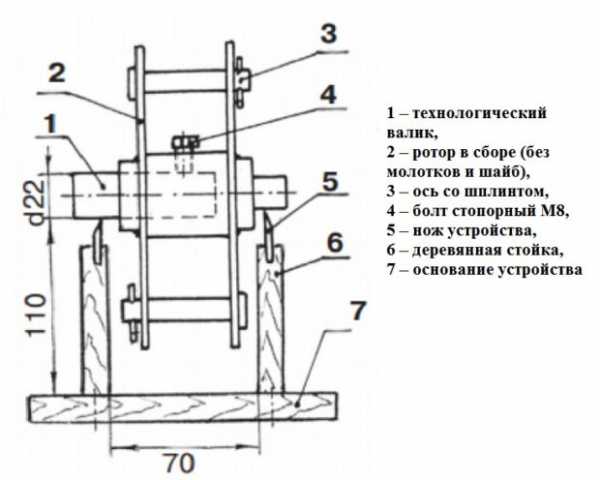

Калибровка

Для защиты измельчителя от вибраций во время работы необходимо сбалансировать или откалибровать ротор. Вибрации опасны: они могут привести к поломке устройства, а также чреваты вылетанием обрабатываемого материала. Делают балансировку следующим способом: небольшой металлический валик впрессовывается в просверленное внутри вала отверстие, а уже затем ставится ротор в полной сборе. В пластинах ротора высверливаются несколько полостей глубиной в 2-3 мм, что обеспечит равномерную остановку в любом положении.

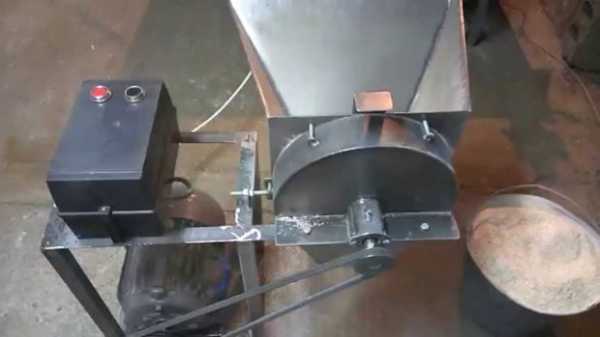

Дробилка сварная из металла

Эта модель дробильного аппарата для зерна состоит из:

  • Рамы,
  • Привода,
  • Вала с режущим узлом,
  • Подающего бункера,
  • Защитного короба,
  • Калибровочной сетки.

Сборка рамы и привода

Раму рекомендуется изготавливать из прочной трубы с толщиной стенки не менее 4,5 мм. Можно использовать и металлический уголок. Если планируется передвижение аппарата, то на раму крепят пару колес.

Привод состоит из механизма натяжения, пары шкивов и ремней. Все эти материалы покупаются в специализированном магазине. Для этой дробилки одинаково подойдет бензиновый или электрический двигатель. Разница в том, что бензиновый мотор утяжеляет конструкцию, но дает большую мощность. Электрический — легче и проще в обслуживании. Если измельчитель планируется для стационарного использования, то лучше выбрать электрический мотор. Минимальная рекомендуемая мощность двигателя — 2 кВт.

Вал и отбойники

Для изготовления берется диск, диаметром от 35 до 65 см. Диск надевается на вал, а втулка приваривается к его внешней стенке. На фрезу устанавливаются ножи, выточенные на токарном станке из автомобильной рессоры. Длина каждого ножа равна длине рабочей полости на диске. Рекомендуемый угол заточки лезвия — 30°. Во время заточки создается затыловка под углом 2,5 -3°, которая обеспечивает лучший самозахват подаваемого сырья.

Отбойники делаются съемными. Ширина молоткового механизма из четырех отбойников — 9 см. Изготавливают молотки из стального листа толщиной 6 мм. Вал с установленными на него ножами и молотками монтируется на двухрядные подшипники.

Принимающий бункер и корпус

Защитный корпус изготавливается вместе с загрузочным бункером. Размеры зависят от размеров основных рабочих узлов (молотков, фрезы, двигателя). Толщина стенок корпуса должна быть достаточной для того, чтобы выдерживать нагрузки и гасить вибрации двигателя. Если двигатель имеет мощность в 2 кВт, то толщину стенок рекомендуется делать от 4 мм.

Снизу корпуса делается окно для выгрузки готовой дробленки, которое закрывают ситом. Загрузочный бункер можно изготовить из более тонкого металла. Форма приемника для зерна чаще конусообразная или прямоугольная. Для удобства бункер оснащают откидной или съемной крышкой.

Читайте также

nalugah.ru

Молотковые дробилки

Строительные машины и оборудование, справочник

Категория:

   Машины и установки для переработки нерудных материалов



Молотковые дробилки

Молотковые дробилки применяют для дробления пород мягких и средней прочности (известняк, мел, сухие глины, каменный уголь и т. п.), а также для вторичного дробления известняков и мергелей высокой и средней прочности. Ограниченное применение они находят и для крупного дробления прочных пород.

Для измельчения вязких или липких материалов, а также материалов с содержанием влаги свыше 15% обычные молотковые дробилки не пригодны. Для материалов липких или содержащих глину, т. е. материалов, забивающих колосниковые решетки, применяют молотковые дробилки с подвижной плитой.

Дробление в молотковой дробилке осуществляется: ударами быстро вращающихся молотков непосредственно по кускам материала и ударами кусков друг о друга; ударами кусков материала о дробящие плиты, на которые они отбрасываются молотками; между молотками и дробящими плитами; между молотками и колосниковой решеткой. Наиболее эффективно дробление кусков ударами на лету.

Молотковые дробилки можно классифицировать по следующим конструктивным признакам.

По количеству валов или роторов: одновальные или однороторные, у которых диски с молотками насажены на один вал, расположенный горизонтально; двухвальные или двух-роторные с двумя горизонтальными, параллельно расположенными валами с молотками, вращающимися навстречу друг другу.

По способу крепления молотков с ротором: дробилки с шарнирно подвешенными молотками — собственно молотковые, применяемые для крупного, среднего и мелкого дробления пород мягких и средней прочности; дробилки с жестко закрепленными ударными деталями (молотками, билами), применяемые для мелкого дробления мягких пород, а также для помола мела, гипса и т. п.; в этом случае такие молотковые дробилки называют молотковыми мельницами (аэробильные и др.).

По расположению молотков в роторе: однорядные, когда все молотки (3—6) расположены в одной плоскости вращения; много-рядные, когда молотки расположены в несколько рядов (по длине ротора).

По направлению вращения ротора: нереверсивные и реверсивные. В реверсивных дробилках ротор вращается в обе стороны, что позволяет использовать рабочие поверхности молотков (без перестановки их на 180°).

Отечественные машиностроительные заводы изготовляют молотковые дробилки с колосниковыми решетками и без них.

Размеры молотковых дробилок определяются диаметром окружности, описываемой концами молотков, и длиной ротора. Привод ротора осуществляется от электродвигателя с помощью плоской ременной передачи или через упругую муфту.

Молотковые дробилки обладают следующими достоинствами: простота и компактность конструкции, достаточная надежность, небольшой вес, непрерывность работы, большая производительность, высокая степень измельчения. Молотковые дробилки, имеющие колосниковую решетку, не могут выдать куски размером более ширины щели между колосниками, т. е. имеют встроенный, неподвижный грохот, что выгодно отличает их от других дробильных машин (щековых, конусных и валковых).

Недостатки молотковых дробилок: быстрый износ молотков, особенно при дроблении абразивных материалов; при переработке материалов влажностью свыше 15% колосниковые решетки замазываются; при попадании в дробилку недробимых предметов возможны аварии.

При крупном дроблении прочного материала применяют молотковые дробилки с большими весами молотков и с увеличенными скоростями роторов, при мелком — дробилки с бблее легкими молотками и в большем количестве.

Обычно молотки изготовляют из углеродистых сталей с последующей наплавкой рабочих поверхностей твердыми сплавами. Молотки дробилок, предназначенных для дробления твердых материалов, изготовляют литыми из марганцовистой стали. Конструкция молотков такова, что их можно переставлять после износа одной из рабочих поверхностей.

Окружная скорость ротора молотковых дробилок зависит от прочности дробимого материала и степени измельчения, обычно она равна 25—55 м/сек. При дроблении прочного крупнокускового материала с большей степенью измельчения скорости ротора должны быть выше.

Молотковые дробилки являются быстроходными машинами, поэтому их роторы во избежание динамической неуравновешенности и появления дебаланса должны быть тщательно отбалансированы. Из-за больших инерционных усилий, возникающих в роторе, молотковые дробилки чаще всего выходят из строя в результате аварий подшипников или больших динамических нагрузок. Вследствие быстроходности молотковых дробилок даже при небольшом эксцентрицитете возникают значительные центробежные силы, в результате чего начинается биение ротора и может произойти разрушение подшипников. Степень измельчения в однороторных дробилках 10—15, в двухроторных доходит до 30—40.

Обычно молотковые дробилки изготовляют с ротором диаметром 500—2000 мм. Длина ротора принимается равной 0,65—1,5 его диаметра. Число оборотов ротора в минуту колеблется: для одно-роторных в пределах 500—1500, для двухроторных — 200—300.

Конструкция молотковых дробилок

Молотковые дробилки отличаются большим разнообразием конструкций.

Несмотря на универсальность молотковых дробилок, многие заводы изготовляют дробилки специального назначения для дробления определенных материалов и работы на заданных режимах.

На рис. 1-24 представлены принципиальные схемы наиболее распространенных молотковых дробилок.

На рис. 1-24, а представлена схема одноро-торной нереверсивной молотковой дробилки с легкими молотками (билами). На горизонтальном валу вращается ротор с шарнирно прикрепленными к нему молотками (билами), которые ударами дробят поступающие через загрузочное отверстие (люк) куски материала. Раздробленный материал через щели колосниковой решетки падает вниз. Радиальный зазор между молотками и колосниковой решеткой регулируется эксцентриковыми кольцами.

На рис. 1-24, б представлена схема однороторной дробилки с подвижной плитой, так называемой «незамазывающейся» дробилки. Эти дробилки применяют на цементных заводах для дробления сырья небольшой прочности на первой и второй стадиях. Куски материала молотками ротора разбиваются и отбрасываются на подвижные плиты пластинчатого питателя. При ударе о его пластины материал дополнительно измельчается. Зазор между ротором и питателем регулируется.

В дробилке смонтировано очистное устройство, представляющее собой пластинчатый конвейер, движущийся в вертикальной плоскости. Налипающие на пластины конвейера куски измельченного материала отбрасываются самим конвейером или скребком, установленным на обратной ветви конвейера.

Рис. 1-24. Принципиальные схемы молотковых дробилок

Дробилки с подвижной плитой не имеют колосниковой решетки и снабжены автоматическими системами жидкой смазки.

На рис. 1-24, в представлена схема реверсивной молотковой дробилки, состоящей из ротора, двух колосниковых решеток с эксцентриковыми регулирующими устройствами (для изменения зазора между молотками и колосниками), двух отбойных плит, двух перекрывающих устройств и нижнего перекрывающего устройства. Конструкция правой и левой сторон дробилки одинаковая.

При износе одной рабочей поверхности молотков ротору сообщается движение в противоположную сторону.

На рис. 1-24, г приведена схема двухроторной дробилки для крупного и среднего дробления материалов средней прочности, применяемой в основном в цементной промышленности.

Двухроторная многорядная дробилка имеет два горизонтально расположенных ротора, вращающихся навстречу друг другу. Шарнирно подвешенные молотки большого веса свободно проходят в зазоры между лирообразными колосниками, образующими как бы камеру предварительного дробления.

Благодаря этой камере и тяжелым молоткам дробилку можно загружать кусками большого размера и получать высокую степень измельчения. Дробилка работает следующим образом. Исходный материал поступает в камеру предварительного дробления, где молотками измельчается до размеров, при которых куски могут пройти между колосниками. После прохождения камеры окончательного дробления материал через колосниковую решетку выпадает из дробилки.

На рис. 1-25 показана конструкция однороторной нереверсивной молотковой дробилки с легкими молотками (билами) для мелкого дробления хрупких и мягких материалов.

Ротор дробилки состоит из дисков, закрепленных на горизонтальном валу общей шпонкой и отделенных друг от друга втулками. На дисках шарнирно подвешены молотки (била). В молотках сделаны по два отверстия, поэтому при износе одного конца молоток можно переставить другим концом.

Вал ротора вращается на двух подшипниках, смонтированных в боковых стенках корпуса дробилки. На выступающем конце вала ротора установлена комбинированная муфта — шкив для привода дробилки через ременную передачу либо непосредственного соединения вала ротора с валом электродвигателя.

Расположенная в нижней части дробилки колосниковая решетка состоит из двух частей — передней и задней, каждая из которых представляет собой набор колосников трапецеидального сечения, закрепленных в двух балках.

Величину радиального зазора между вращающимся ротором и колосниковой решеткой можно регулировать поворотом эксцентриковых колец, установленных в стенках корпуса дробилки.

Рис. 1-25. Однороторная молотковая дробилка

Ротор дробилки состоит из массивного стального корпуса, насаженного на вал. В корпусе ротора имеются симметрично расположенные фигурные пазы, в которые вмонтированы с помощью специальных клиньев била. Ротор вращается на роликоподшипниках, установленных на валу. На вал ротора насаживаются сменные шкивы для обеспечения трех скоростей вращения ротора.

В верхней части корпуса дробилки подвешиваются две отражательные плиты, нижняя часть которых футеруется сменными пластинами. Крепление футеровок клиновое. Отражательные плиты с помощью тяг соединены с пружинными амортизаторами, расположенными на верхней и задней стенках корпуса дробилки. При попадании недробимых предметов отражательные плиты отклоняются в сторону стенок; в рабочее положение они возвращаются под действием собственного веса и усилия, пружин.

С помощью амортизаторов и тяг в зависимости от требуемой крупности конечного продукта регулируются зазоры между рабочей кромкой бил и отражательными плитами.

К загрузочному окну корпуса на месте эксплуатации дробилки крепится загрузочная воронка, по которой загружаемый материал с пластинчатого питателя по наклонной плите подается в камеру дробления. Здесь он билами разбивается и отбрасывается на отражательную плиту, где дополнительно дробится. Раздробленный материал и отдельные куски через щель между ротором и верхней отражательной плитой попадают во вторую камеру дробления, где дополнительно измельчаются.

Рис. 1-26. Принципиальные схемы роторных дробилок
а — однороторная нереверсивная; б — од-нороторная реверсивная; в — двухротор-иая параллельного дробления; г — двух-роторная последовательного дробления

Готовый продукт через щель между ротором и второй отражательной плитой попадает в воронку под дробилкой и на разгрузочный транспортер.

Привод ротора дробилки осуществляется от электродвигателя через клиноременную передачу.

Для отсоса пыли, образующейся при дроблении, устанавливается аспирационное устройство.

Читать далее: Бегуны

Категория: - Машины и установки для переработки нерудных материалов


Главная → Справочник → Статьи → Форум


stroy-technics.ru

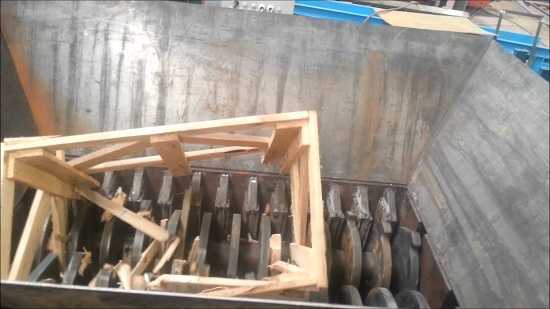

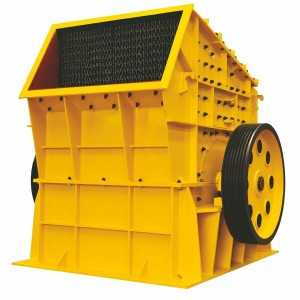

принцип работы (действия), для древесины (щепы)

Содержание

Молотковая дробилка сегодня незаменимая вещь в промышленном производстве. Это устройство, предназначенное для дробления сырья путем удара молотков о куски материала, а также перетирания частиц между собой.

Широко применяются в различных сферах производства и служат для дробления самых разнообразных материалов, начиная от сахара, специй, зерновых культур заканчивая древесиной и горными породами.

Общая информация

Молотковая дробилка используется для измельчения разнообразных сырьевых материалов: каменной соли, угля, гипса, селитры и других веществ, влажность которых не превышает 8%. Это условие связано с особенностями строения устройства.

Принцип работы состоит в том, что измельченный материал подается через специальные решетки, которые могут забиваться влажным сырьем. Однако в последнее время планируется производство молотковых дробилок, позволяющих перерабатывать сырье любой влажности.

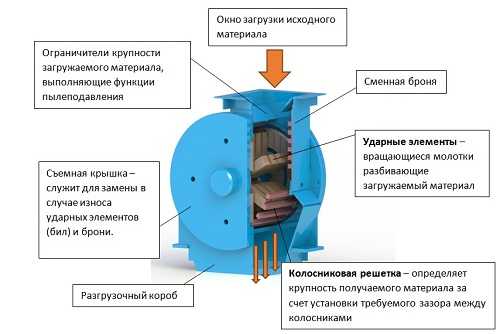

Устройство молотковой дробилки

Эти устройства начали использоваться еще в прошлом веке. Они характеризовались низким уровнем производительности и высокой степенью изнашивания материала. Из-за быстрого стирания рабочих поверхностей их приходилось очень часто менять. Использовались для переработки не очень твердого сырья.

Отличительными чертами молотковой дробилки являются:

  • простота конструкции;
  • надежность;
  • возможность регулировать степень измельчения материала;
  • низкий уровень потребления энергии;
  • беспрерывность работы;
  • небольшой вес и габариты устройства

к меню ↑

Принцип действия молотковых дробилок

Устройство состоит из корпуса, в который помещен ротор. На роторе закреплены ударные устройства — молотки- которые перерабатывают подаваемое сырье. Материалы, загруженные в дробилку, измельчаются путем ударов о молотки, а также трения частиц между собой.

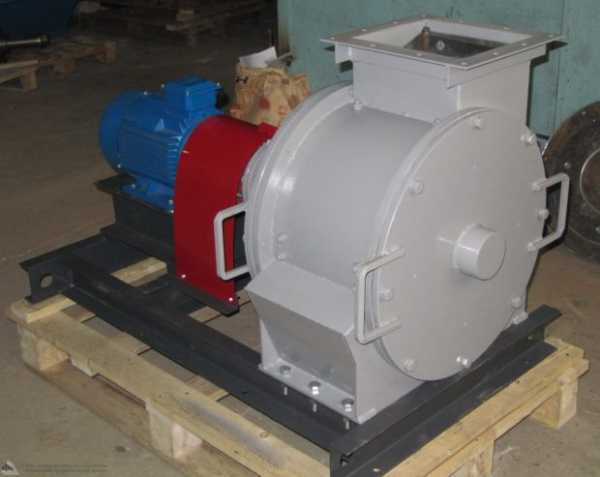

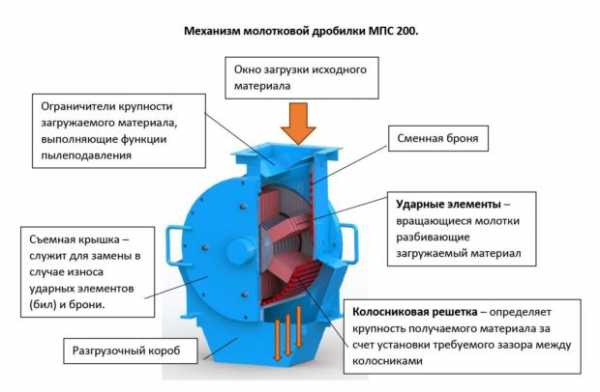

Механизм молотковой дробилки МПС 150.

Измельченный материал подается в разгрузочное устройство через отверстия в решетке. Молотковые дробилки различаются по типу ротора, длина которого может достигать 3000 мм, с диаметром до 2000мм, ударных молотков, характеризующихся разной производительностью, мощности двигателя (максимум 1250 кВт) и т. п., но принцип работы остается тот же – измельчение подаваемого сырья.

Характеристики устройства:

  • диаметр – 300 – 2000 мм;
  • длина – 200 – 3000 мм;
  • производительность – до 1000 тонн в час;
  • мощность двигателя – 7 – 1250 кВт;
  • число оборотов – до 1000 оборотов в минуту;
  • ширина щелей в решетке – до 25 мм;
  • степень измельчения – 10 -15 для однороторных дробилок, 30 -40 для двухроторных дробилок

к меню ↑

Популярные модели дробилок

Данные устройства производятся разными компаниями и имеют разные характеристики, но основной отличительной их чертой является принцип действия и способы их применения. Ниже представлены некоторые наиболее востребованные виды измельчителей.
к меню ↑

Дробилка Molot – 400

Дробилка молотковая серии Molot — 400 предназначена для измельчения сухих материалов. Дробилка молот 400 используется в кулинарии (измельчает сахар, специи, карамель), сельском хозяйстве (зерно, горох, рис), строительстве (шлак, гипс) и других отраслях промышленности.

Дробилка молотковая Molot 400

Основные преимущества:

  • удобная смена сита;
  • низкий шум;
  • низкий уровень изнашивания деталей.

к меню ↑

Дробилка кормов молотковая ДКМ — 5

Дробилка ДКМ – 5 предназначена для измельчения кормов и минеральных добавок.

Широко используется в сельском хозяйстве для обеспечения животноводческих ферм. Устройство может работать в трех режимах: автоматический, ручной и наладка.

Преимущества:

  • простая конструкция;
  • простая установка;
  • длительный срок эксплуатации;
  • низкий уровень потребления энергии.

к меню ↑

Измельчитель древесных отходов

Принцип действия состоит в измельчении древесных отходов. Пользуется большой популярностью в отрасли лесопиления и лесозаготовки. Подходит для щепы, для древесины, а также для веток, крупных сучьев и пр. Позволяет производить разные материалы: стружка, опилки, древесная пыль. Используется для избежания расходов, связанных с утилизацией древесных отходов. Кроме того, готовый продукт возможно использовать для дальнейшей реализации.

Многофункциональный измельчитель (дробилка) древесных отходов и вторсырья ДУ-2

Принцип действия измельчителя древесины и функционирование устройства построено на принципе измельчения древесных отходов, который проходит в несколько этапов:

  • очищение сырья от инородных материалов и транспортировка в основное производство;
  • измельчение сырья;
  • формирование полученного продукта по фракциям, удаление частиц, которые не соответствуют общим параметрам;
  • формирование готовой продукции.
к меню ↑

Дробилка молотковая в работе (видео)

moezerno.ru

МОЛОТКОВЫЕ И РОТОРНЫЕ ДРОБИЛКИ

Оборудование заводов по переработке пластмасс

Молотковые и роторные дробилки применяют для измельчения как мягких, так и твердых материалов за счет энергии удара шарнирно подвешенными на вращающемся роторе молотками (молотковые дробилки) или жестко закрепленными билами (ро­торные дробилки). Типичная молотковая дробилка (рис. 3.3) состоит из корпуса 3, внутри которого установлен ротор 4 с шарнирно подвешенными молотками 5. Через загрузочную во­ронку-патрубок 1 в корпус дробилки загружается материал, ко­торый измельчается от удара молотками 5 и удара летящих частиц материала об отбойные плиты 2. Частицы измельченно­го материала, отбрасываемые на колосниковую решетку 6, либо проваливаются через отверстия в ней, либо (если их размер "слишком велик) вновь подхватываются молотками ротора, и измельчение продолжается.

Корпус дробилок обычно делают сварным с внутренней фу­теровкой из износостойкого материала. Из такого же материала изготавливают и отбойные плиты, которые устанавливают на шарнирах, позволяющих регулировать положение плит относи­тельно траектории движения измельченного материала.

Ротор изготавливают сборным из отдельных дисков, между которыми на осях в шахматном порядке устанавливают молотки. В каждом ряду располагается от 4 до 8 молотков. В дробилках с вертикальной загрузкой диаметр окружности D, описываемой концами вращающихся молотков, определяется из выражения

D = 550 + 3d (3.1)

Где d — наибольший размер кусков измельчаемого материала, мм.

Длина ротора составляет от 0,8 до 1,2D. Частота вращения N=300-^4000 об/мин. Масса отдельного молотка может быть от 3 до 130 кг. Их обычно изготавливают из марганцовистых сталей или из обычных углеродистых сталей с покрытием из твердого сплава. Решетка может занимать от 80 до 180°' окружности ро­тора. Для компенсации износа молотков можно перемещать ре­шетку, поддерживая постоянный зазор между ней и молотками.

Часть измельченного материала вращается по инерции вме­сте с ротором и измельчается в основном за счет истирания,

Рис. 3.4. Роторная дробилка. Пояснення є тексте.

Рис. 3.5. Струйная мельница с горизонтальной размольной камерой. Поясне­ния в тексте.

Причем более мелкие частицы располагаются ближе к оси вра­щения. В результате мелкие частицы, скапливаясь на решетке, затрудняют выгрузку измельченного материала и вызывают его чрезмерное измельчение. Чтобы предотвратить забивание от­верстий решетки, применяют сита с максимальным размером отверстий и увеличивают зазор между молотками и внутренней поверхностью камеры.

При тонком и сверхтонком измельчении лимитирующим фак­тором оказывается вязкость воздуха, ограничивающая скорость и длину пробега частиц. Для увеличения скорости частиц запол­няют камеру дробилки низковязким газом (пропаном, бутаном, водородом) или применяют повышенные частоты вращения ро­тора. Экспериментально установлено, что для измельчения до размера частиц 1; 0,1; 0,005 и 0,001 мм окружные скорости вра­щения ротора должны быть соответственно равны 15:—40, 40— 80, 80—150 и 150—200 м/с.

Производительность молотковой дробилки Q (м3/ч) рассчи­тывается по эмпирической формуле

Q=mDPL4N (3 2)

Где D и L — соответственно диаметр и длина ротора, м; если D>L, то р=2, а 9=1; если D<L, то р= 1, а д=2.

' Мощность привода W (кВт) определяют по формуле

=0,125DLN (3.3)

Конструктивно роторные дробилки (рис. 3.4) аналогичны мо­лотковым и состоят из корпуса 1, внутри которого установлены подпружиненные отбойные плиты 2 и колосниковая решетка 5. Внутри корпуса вращается ротор 3 с установленными на нем билами 4. Механизм дробления аналогичен процессу измельче­ния в молотковых дробилках. Окружная скорость ротора со­ставляет около 60 м/с. Это позволяет измельчать материалы, у которых разрушающее напряжение при сжатии достигает 150 МПа.

В подготовительных производствах используют дробилки среднего и крупного дробления с диаметром роторов от 500 до 1000 мм, которые предназначены для измельчения материала с первоначальным размером кусков 0,1-—0,2D (среднее дробле­ние) и до 0,1D (мелкое дробление). Роторные дробилки приме­няют для измельчения высокопрочных материалов малой и сред­ней абразивности, причем в некоторых конструкциях возможно одновременное отделение пылевидных частиц, подсушивание и фракционирование полученного измельченного материала.

Развитие рынка вакуумного оборудования идет полным ходом. Ассортимент продукции регулярно пополняется новыми системами, а характеристики уже производимых компрессоров, воздуходувок, осушителей и прочих агрегатов постоянно улучшаются. Движущей силой эволюции вакуумной техники …

Промышленные роботы первого поколения еще не обладают способностью контролировать свои действия, используя при этом зрительные, звуковые и другие достаточно сложные в тех­ническом отношении средства анализа состояния окружающей среды. Их информационная …

Действия промышленного робота первого поколения при вы­полнении им любой технологической операции определяются жесткой программой, реализуемой с помощью системы управ­ления роботом. При этом все движения манипулятора могут быть согласованы во времени …

msd.com.ua

Конструкция молотковых однороторных дробилок — Дробильное оборудование

Рис. 16. Молотковая однороторная дробилка СМ-170Б: 1 — ротор, 2 — корпус, 3 — муфта, 4 — двигатель 5 — отбойный брус, 6, 7 — подвесная и·выдвижная решетки, 8 — роликоподшипник

Рис. 17. Ротор молотковый дробилки: 1 — вал, 2 — ось молотков, 3 — молоток, 4 — диски, 5 — подшипник, 6 — шпонка

Конструкцию молотковых однороторных дробилок рассмотрим на примере дробилки СМ-170Б (рис. 16). Корпус дробилки сварной, имеет по оси ротора разъем в горизонтальной плоскости. Разъемные части — станина и верхняя часть — крепятся между собой болтами. Внутренние стенки корпуса предохранены от истирания футеровками. Верхняя часть корпуса имеет два вертикальных разъема, которые позволяют откидывать переднюю и заднюю стенки для замены молотков, плит, футеровок и отбойного бруса.

Ротор (рис. 17) представляет собой горизонтально расположенный вал 1, на котором насажены диски 4. Через диски по длине ротора пропущены оси 2, на которых шарнирно рядами подвешены молотки 3. В зависимости от требуемой крупности продуктов дробления устанавливают 2, 3 или 6 рядов. Вал ротора вращается на двух роликоподшипниках, укрепленных на конусных разрезных втулках. Для контроля температуры подшипников 5 в их корпуса вмонтированы температурные реле.

Выдвижная колосниковая решетка (рис. .18) опирается четырьмя катками 3 на опорные рельсы, смонтированные внутри нижней части станины. Каркас 2 выдвижной решетки облицован сменными колосниками 1. В рабочем положении выдвижная решетка фиксируется стопорными винтами, смонтированными на боковых стенках станины.

От зазора между колосниковыми решетками и молотками ротора зависит крупность готового продукта. Регулируют зазор перемещением опорных рельсов вместе с выдвижной решеткой в вертикальной плоскости параллельно оси ротора.

Подвесная колосниковая решетка представляет собой сварной каркас, к которому крепятся сменные колосники. Подвесная решетка в нижней части опирается на зубчатую рейку, что позволяет регулировать зазор между ней и молотками ротора.

Под броневыми плитами в прямоугольных гнездах нижней части станины помещен отбойный брус 5 (см. рис., 16), рабочая сторона которого предохранена от износа футеровками. Для регулировки зазора между молотками ротора и брусом последний перемещают в горизонтальном направлении параллельно оси ротора.

Рис. 18. Выдвижная колосниковая решетка: 1 — сменные колосники, 2— каркас, 3 — катки, 4 — болты

Вал ротора соединен с валом электродвигателя упругой муфтой.

Материал непрерывным потоком подается через приемное отверстие верхней части корпуса в камеру дробления, где молотками вращающегося ротора отбрасываются куски материала на броневые плиты и дробятся о них. Затем материал дробится молотками на отбойном брусе 5, дополнительно измельчается на колосниковых решетках 6,7 и продавливается сквозь щели решеток в разгрузочный бункер.

Конструкция и расположение узлов и деталей в камере дробления дробилки позволяют при необходимости создавать различные зазоры между рабочими кромками головок молотков вращающегося ротора и рабочими кромками броневых плит, отбойного бруса, подвесной и выдвижной решетки. При создании между указанными рабочими кромками минимальных зазоров обеспечивается наибольшая степень дробления исходного материала.

arxipedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
