МПС 200 — молотковая дробилка
Дробилка МПС-200 Предназначена для измельчения минерального и технологического сырья средней твердостью до 7 единиц по шкале Мооса и температурой плавления не менее 150 град.С, с влажностью, при которой не происходит замазывание колосниковых решеток.
Дробилка отлично себя зарекомендовала в производстве строительных материалов, керамики, наполнителей асфальта, бетона. Малый перечень материалов для дробления: стекло, бетон, мел (безводный), доломит, шамот, соль, полимеры (некоторые виды), а также техногенное сырьё и продукты химических производств. Дробилка может быть установлена на площадках или колоннах.
Технические характеристики молотковой дробилки МПС-200*** | ||
| Параметры | Значения | |
| Расчетная производительность, т/ч | До 3,5* | |
| Входящая фракция dн, мм | 30-90** (более хрупкий материал может подаваться большей фракцией) | |
| Выходящая фракция dк, мм | –0,5 ¸ –5** | |
| Электродвигатель: | ||
| мощность, кВт | 7,5 | |
| число оборотов, об/мин | 1500 | |
| напряжение, В | 380 | |
| Масса дробилки, кг | 577 | |
* — Параметры могут изменяться в зависимости от физических свойств материала.
** — Зависит от требований Заказчика. Размер получаемой фракции зависит от зазоров колосниковой решётки, а решётка изготавливается с минимальным зазором 2 мм.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
Узнать стоимость молотковой дробилки, а так же получить информацию о скидках и спецпредлождениях, вы сможете по телефону 8-800-700-46-86.
В комплексе с молотковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.
Скачать технико-коммерческое предложение в формате PDF.
Скачать отзывы о молотковой дробилке МПС 200
Фотографии молотковых дробилок МПС-200.
Видео работы дробилки МПС-200.

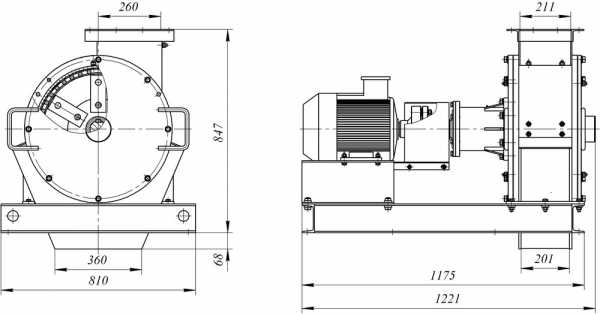

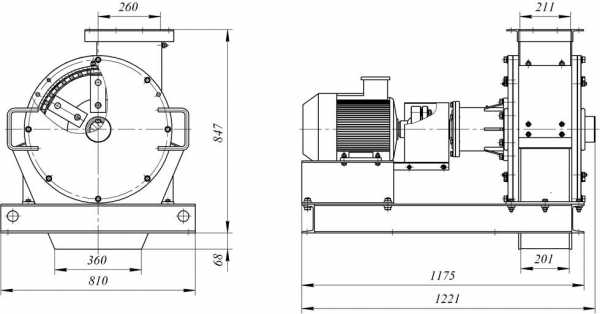

Габаритный и присоединительный чертёж молотковой дробилки МПС-200.
Информация для конструкторских и проектных компаний

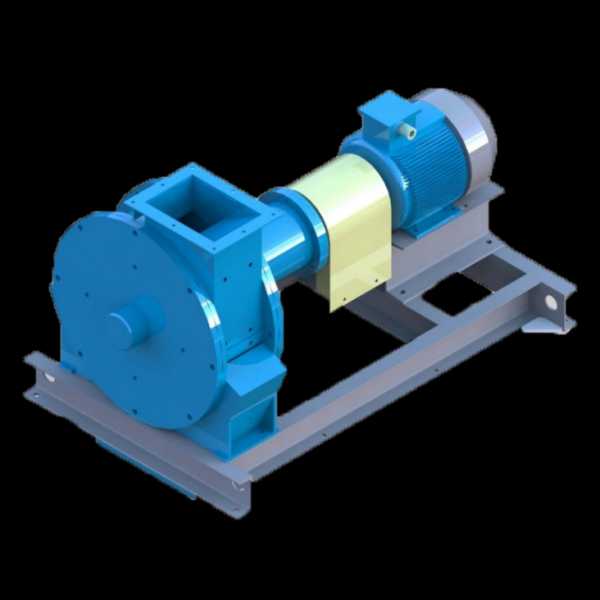

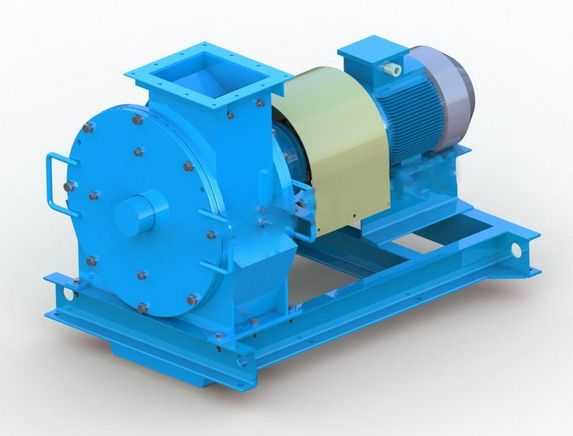

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3Д-модель молотковой дробилки МПС-200 основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектанту сэкономить время.
Дополнительное оборудование для МПС-200

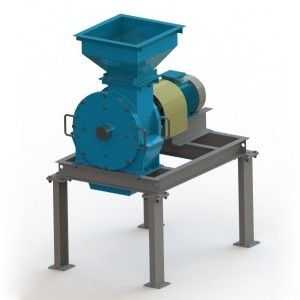

Комплект для ручной загрузки
- Приёмная воронка;
- Накопительный бункер;
- Опорные стойки и т.д.
Изготавливается по эскизам заказчика, а также в стандартном исполнении.

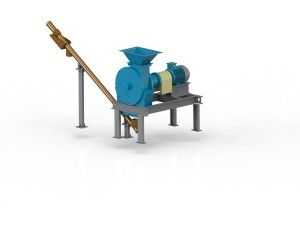

Транспортные системы
Конвейер, шнек или элеватор. Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние.
Готовый дробильный агрегат на базе МПС-200
Кантователь – Конвейер ленточный — МПС 200 — Щит управления.
tulmash.ru
ДМ (МПС) 200
Описание молотковой дробилки ДМ (МПС) 200: Предназначена для измельчения минерального и технологического сырья средней твердостью до 7 единиц по шкале Мооса и температурой плавления не менее 250°С, с влажностью до 8%, при которой не происходит замазывание колосниковых решеток. Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом.
Исходный материал, непрерывно подается через загрузочную воронку. Дробление происходит за счет удара сырья о молотки, отбойники броней и колосниковых решеток. Готовый продукт просыпается сквозь отверстия в решетке.
Дробилка отлично себя зарекомендовала в производстве строительных материалов, керамики, наполнителей асфальта, бетона и в измельчении стекла, щебня, мела (безводного), доломита, шамота, безводных солей металлов.
Как и в других дробилках, с увеличением степени измельчения производительность падает, а удельный расход энергии растет.
В зависимости от физических свойств материала (твердость, влажность, грансостав входящего и выходящего материала и т.п.), технические характеристики и конструктивные особенности дробилки могут меняться.
Область применения молотковой дробилки ДМ (МПС) 200: Для дробления камня, боя кирпича, сухой глины, стекла (стеклобоя), строительных отходов, сельхозпродукции (в частности сухая кукуруза) и прочих твердых материалов.
Технические характеристики молотковой дробилки ДМ (МПС) 200 (таблица):
|
Параметры |
Значения |
|
Расчетная производительность, т/ч |
2,2 ... 3,5* |
|
Диаметр ротора, мм |
460 |
|
Рабочая длина ротора, мм |
200 |
|
Входящая фракция dн, мм |
70* |
|
Выходящая фракция d |
–3 ... –5* |
|
Частота вращения ротора, об/мин |
1500 |
|
Электродвигатель: |
|
|
тип |
4А132S4У3 |
|
мощность, кВт |
7,5 |
|
число оборотов, об/мин |
1500 |
|
напряжение, В |
380 |
|
Масса дробилки, кг |
577 |
* Параметры могут изменяться в зависимости от физических свойств материала.
Габаритные размеры молотковой дробилки ДМ (МПС) 200:
www.millgroup.ru
Дробилка молотковая МПС-200| ООО «СамЛит»
Технические характеристики дробилки молотковой МПС-200
| Параметры | Значения |
|---|---|
| Расчетная производительность, т/ч | 2,2-3,5 |
| Диаметр ротора, мм | 460 |
| Рабочая длина ротора, мм | 200 |
| Входящая фракция dн, мм | 70 |
| Выходящая фракция dк, мм | -3 ÷ -5 |
| Частота вращения ротора, об/мин | 1500 |
| Электродвигатель: | |
| тип | 4А132S4У3 |
| мощность, кВт | 7,5 |
| число оборотов, об/мин | 1500 |
| напряжение, В | 380 |
| Масса дробилки, кг | 577 |
Технические характеристики указаны для базовой модели.
Увеличить

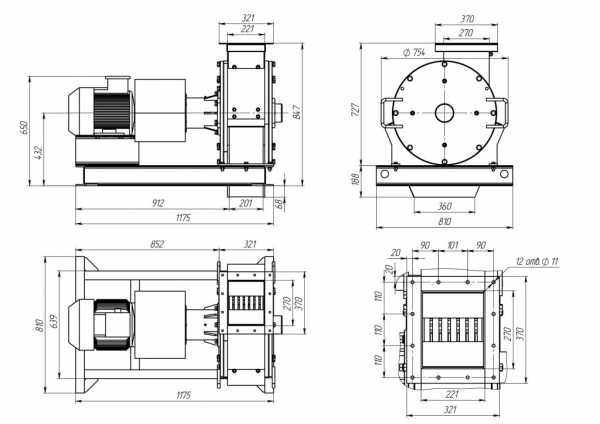

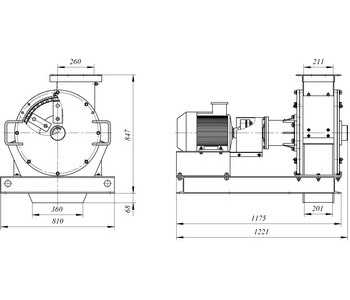

Габаритные и присоединительные размеры.
Увеличить

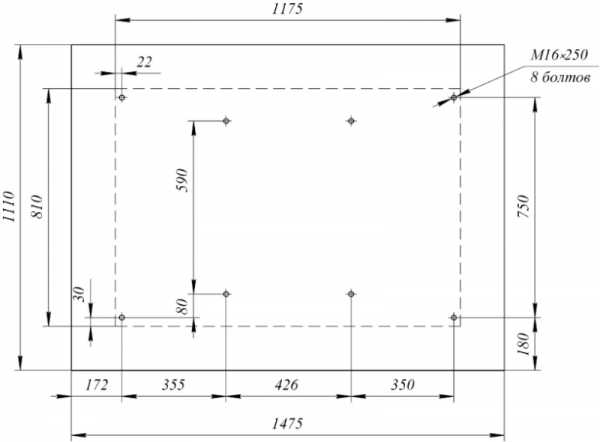

План фундаментов (1475x1110x350).
Коэффициент динамичности - КД=1,5 ÷ 1,8.
Максимально допустимая нагрузка на раму дробилки установленную на бетонных фундаментах не должна превышать 1600 кг.
samlit.com
Молотковая дробилка ДМ 200
Описание молотковой дробилки ДМ (МПС) 200: Предназначена для измельчения минерального и технологического сырья средней твердостью до 7 единиц по шкале Мооса и температурой плавления не менее 250°С, с влажностью до 8%, при которой не происходит замазывание колосниковых решеток. Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом.
Исходный материал, непрерывно подается через загрузочную воронку. Дробление происходит за счет удара сырья о молотки, отбойники броней и колосниковых решеток. Готовый продукт просыпается сквозь отверстия в решетке.
Дробилка отлично себя зарекомендовала в производстве строительных материалов, керамики, наполнителей асфальта, бетона и в измельчении стекла, щебня, мела (безводного), доломита, шамота, безводных солей металлов.
Как и в других дробилках, с увеличением степени измельчения производительность падает, а удельный расход энергии растет.
В зависимости от физических свойств материала (твердость, влажность, грансостав входящего и выходящего материала и т.п.), технические характеристики и конструктивные особенности дробилки могут меняться.
Область применения молотковой дробилки ДМ (МПС) 200: Для дробления камня, боя кирпича, сухой глины, стекла (стеклобоя), строительных отходов, сельхозпродукции (в частности сухая кукуруза) и прочих твердых материалов.
Технические характеристики молотковой дробилки ДМ (МПС) 200 (таблица):
|
Параметры |
Значения |
|
Расчетная производительность, т/ч |
2,2-3,5* |
|
Диаметр ротора, мм |
460 |
|
Рабочая длина ротора, мм |
200 |
|
Входящая фракция dн, мм |
70* |
|
Выходящая фракция dк, мм |
–3 ¸ –5* |
|
Частота вращения ротора, об/мин |
1500 |
|
Электродвигатель: |
|
|
тип |
4А132S4У3 |
|
мощность, кВт |
7,5 |
|
число оборотов, об/мин |
1500 |
|
напряжение, В |
380 |
|
Масса дробилки, кг |
577 |
* Параметры могут изменяться в зависимости от физических свойств материала.
Габаритные размеры молотковой дробилки ДМ (МПС) 200:
www.tmzdo.ru
Дробилка молотковая (мельница) МПС-200
Под заказ
Назначение
Эффективно используются при производстве строительного материала молотковые дробилки (мельницы), позволяя перемалывать керамику, наполнители асфальта, бетон, измельчать стекло, щебень, безводный мел, безводные соли металлов, доломит, шамот и другие материалы.
Сегодня молотковые дробилки и мельницы могут иметь различные технические характеристики и конструктивные особенности, которые зависят от изначальных свойств сырья – его твердости, влажности, степени измельчения и пр. Установка дробилок типа МПС возможна не только на открытых площадках под навесом, но и в закрытых помещениях. Конструктивные особенности площадки для установки дробилок зависят от того, каким образом предполагается проводить отгрузку дробленного материала. Если дробилки и мельницы молотковые устанавливаются непосредственно на фундамент, то необходимо армировать швеллерами проем соответствующего размера и расположение для разгрузочного устройства.
Механизм действия дробилок прост, но эфективен. Сырье непрерывно подается через загрузочную воронку. Удары его об молотки, отбойники броней и колосниковые решетки приводят к дроблению. Через отверстия в решетке измельченный материал просыпается вниз, к разрузочному устройству. В случае увеличения степени дробления расход энергии растет, а производительности дробилки снижается. Формула динамичности молотковых дробилок КД=1,5 ÷ 1,8.
Технические характеристики
| Параметр | Значение |
|---|---|
| Расчетная производительность, т/ч | 2,2 - 3,5* |
| Диаметр ротора, мм | 460 |
| Рабочая длина ротора, мм | 200 |
| Входящая фракция dн, мм | 70* |
| Выходящая фракция dк, мм | -3 ÷ -5* |
| Частота вращения ротора, об/мин | 1500 |
| Электродвигатель: | |
| тип | 4А132S4У3 |
| мощность, кВт | 7,5 |
| частота вращения, об/мин | 1500 |
| напряжение, В | 380 |
| Масса, кг | 577 |
Добавить комментарий
velesperm.ru

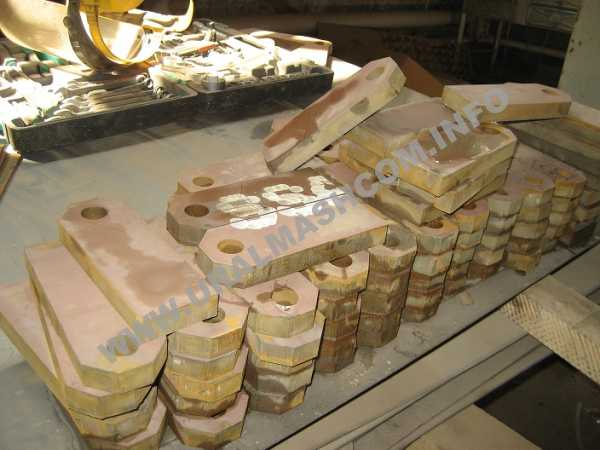

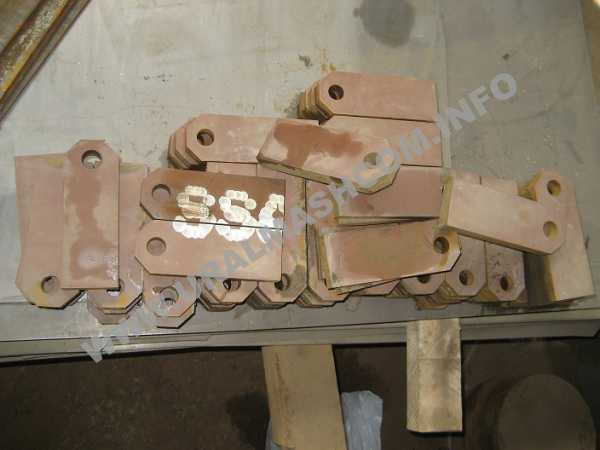

Молотки дробилки МПС 200 из стали HARDOX
В июне 2014г произведена отгрузка "Молотков дробилки МПС 200". Всего было изготовлено - 84 штуки. Материалом молотков служит износостойкая шведская сталь Hardох (хардокс) 500, толщиной 20 мм. Данные молотки устанавливаются в дробилку МПС 200, и служат для дробления и перемалывания керамического флюса.
 |
 |
Назначение дробилки МПС 200
Молотковые дробилки (мельницы) эффективно используются в промышленности, позволяя перемалывать керамику, наполнители асфальта, бетон, измельчать стекло, щебень, безводный мел, безводные соли металлов, доломит, шамот и другие материалы. Современные молотковые дробилки способны подвергать дроблению минеральное и техногенное сырье с коэффициентом средней твердости до 7 единиц по шкале Мооса и температурой плавления свыше 200 °С. Также необходимо учитывать влажность сырья, которая не должна превышать 8%, т.к. при повышении влажности происходит замазывание колосниковых решеток.
Механизм действия дробилок довольно прост, но эффективен. Сырье непрерывно подается через загрузочную воронку. Удары его об молотки, отбойники броней и колосниковые решетки приводят к дроблению. Через отверстия в решетке измельченный материал просыпается вниз, к разгрузочному устройству. В случае увеличения степени дробления расход энергии растет, а производительность дробилки снижается. Формула динамичности молотковых дробилок КД=1,5 ÷ 1,8.
 |
 |
Предприятие ООО "УМК" принимает заказы на изготовление молотков дробилок (бил), футеровок, загрузочных течек (воронок), колосниковых решеток из износостойких сталей Hardox (хардокс) 500-600 или Raex (раекс) 500.
Для заказа, оставьте ваш номер телефона и мы с вами свяжемся
uralmashcom.info
Молотковая дробилка - МПС 200 — молотковая дробилка
Дробилка МПС-200 предназначена для измельчения минерального и технологического сырья средней твердостью до 7 единиц по шкале Мооса и температурой плавления не менее 150 град.С, с влажностью, при которой не происходит замазывание колосниковых решеток.
Дробилка отлично себя зарекомендовала в производстве строительных материалов, керамики, наполнителей асфальта, бетона. Малый перечень материалов для дробления: стекло, бетон, мел (безводный), доломит, шамот, соль, полимеры (некоторые виды), а также техногенное сырьё и продукты химических производств. Дробилка может быть установлена на площадках или колоннах.
Технические характеристики молотковой дробилки МПС-200*** | ||
 | Параметры | Значения |
| Расчетная производительность, т/ч | До 3,5* | |
| Входящая фракция dн, мм | 30-90** (более хрупкий материал может подаваться большей фракцией) | |
| Выходящая фракция dк, мм | –0,5 ¸ –5** | |
| Электродвигатель: | ||
| мощность, кВт | 7,5 | |
| число оборотов, об/мин | 1500 | |
| напряжение, В | 380 | |
| Масса дробилки, кг | 577 | |
* - параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика. Размер получаемой фракции зависит от зазоров колосниковой решётки, а решётка изготавливается с минимальным зазором 2 мм.
*** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
Узнать стоимость молотковой дробилки, а так же получить информацию о скидках и спецпредлождениях, вы сможете по телефонам: 8 (48751) 6-57-63 / 8 (48751) 6-57-64.
В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.
Фотографии молотковых дробилок МПС-200

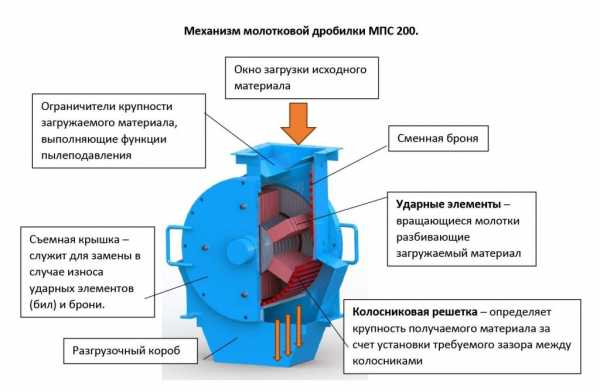

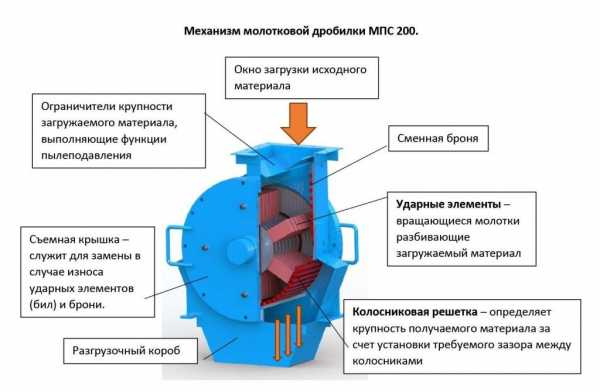

Устройство молотковой дробилки МПС-200

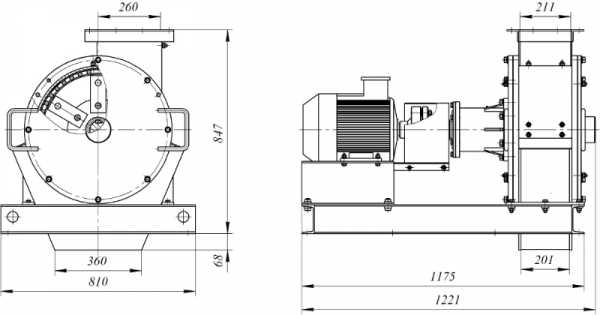

Габаритный и присоединительный чертёж молотковой дробилки МПС-200
Информация для конструкторских и проектных компаний

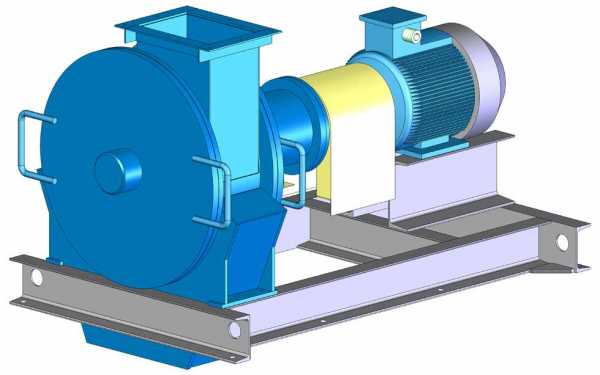

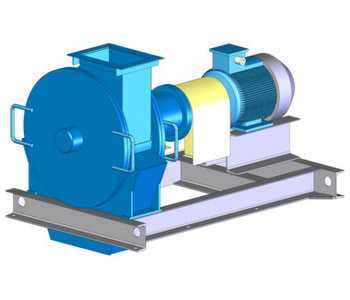

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3Д-модель молотковой дробилки МПС-200 основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектанту сэкономить время.
Дополнительное оборудование для МПС-150 | |
Комплект для ручной загрузки:
Изготавливается по эскизам заказчика, а также в стандартном исполнении. |  |
Транспортные системы:
Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние. |  |
Электротехническое оборудование:
| |
| Готовый дробильный агрегат на базе МПС-200: Кантователь –Конвейер ленточный — МПС 200- Щит управления. | |
Мы всегда рады ответить на Ваши вопросы.
Позвонив нам по телефону, Вы всегда можете получить полную и качественную консультацию со
стороны наших технических специалистов, что поможет Вам сделать правильный выбор.
8 (48751) 6-57-63 / 8 (48751) 6-57-64
