Какие бывают дробилки для производства щебня разных фракций

Щебень разных фракций – мелкой, средней и крупной – получают путем дробления горных пород. В процессе производства этого материала, используемого в различных сферах, задействовано много техники. Какое оборудование участвует в получении щебня и в чем особенности того или иного аппарата? Какие бывают дробилки и все ли из них могут размельчать щебень?

Начинается добыча щебня с подготовительных вскрышных работ. Сперва удаляется слой грунта, который находится непосредственно над горной породой. Затем просверливаются глубокие скважины, куда закладывается взрывное вещество. Огромные глыбы повторно взрывают, и материал доставляется на заводы, где щебень подвергается последующей обработке.

В производстве щебня разной крупности могут участвовать шаровые мельницы, ленточные конвейеры, сушилки, вибрационные грохоты и прочее. Но с основными задачами справляются дробилки, которые бывают нескольких видов.

* Щековые. Используются на первой и второй стадиях дробления для самых твердых пород (до 320 МПа) средней плотности. Принцип работы заключается в попадании материала через специальное загрузочное отверстие между неподвижной и подвижной щеками. Последняя надавливанием размельчает щебень, мелкие камни падают ниже, где снова раздавливаются подвижной щекой. Размер щели, сквозь которую падают камни, можно регулировать и определять таким образом наибольший размер щебня.

* Роторные. Используются для дробления известняка, мрамора, гипса, доломита и других материалов малой абразивности. Подходят для получения камня повышенной кубовидности. Принцип работы заключается в разрушении материала за счет его ударов о била, закрепленные на вращающемся роторе. Небольшие куски попадают в щель, а крупные снова ударяются о била, пока не достигнут нужного размера. Разрушение происходит и за счет ударов камней друг о друга.

* Конусные. Предназначены для дробления материала средней и высокой твердости – как рудных, так и нерудных. Внутренний конус непрерывно качается и изменяет ширину зазора, сквозь который попадает щебень. Взаимодействие с внешним конусом измельчает попадающий материал. В зависимости от желаемой величины помола можно выбирать тип дробильной камеры – крупного, среднего или мелкого дробления.

* Молотковые. Подходят для сухого и мокрого дробления материала разной прочности – от известнякового щебня до зерновых растений. Измельчение происходит за счет ударов, как и у роторной дробилки, но била здесь закреплены по другому принципу.

Каждый из этих видов дробилок имеет свои особенности эксплуатации, которые отличаются друг от друга. Это степень дробления, высокая или средняя производительность, способность измельчать материалы разной прочности – от гранитного щебня до бобовых – и прочее. Данное оборудование не вызывает сложностей в обслуживании и не требует частых ремонтов, поскольку обладает высокой степенью защиты от коррозии и повреждений.

neruds.ru

Принцип работы разных дробилок для щебня

На сегодняшний день по развитию города щебень является неотъемлемым материалом для строительства и для укладки автомобильных дорог. Щебень производствен дроблением горных пород и для этого используют дробилки для щебня. Традиционные дробилки для щебня бывают трех видов, которые отличаются друг от друга воздействием рабочего органа.
Щековая дробилка. Дробилка этого типа работает по принципу раздавливания камней двумя щеками, которые называются дробящие плиты. Одна из них полностью не подвижна, вторая за счет электропривода совершает движения, при котором раздавливается щебень. Расстояние между плитами зависит от размера дробления. Это оборудование из-за грубого крупного дробления применяются на начальных стадиях дробления.

Конусная дробилка. Используются для получения кубовидного щебня средних размеров. Внутренний конус чаши является рабочим органом, который производит качающиеся движения по кругу. Дробление происходит во время сближения конусов, при отходе материал высыпается вниз.

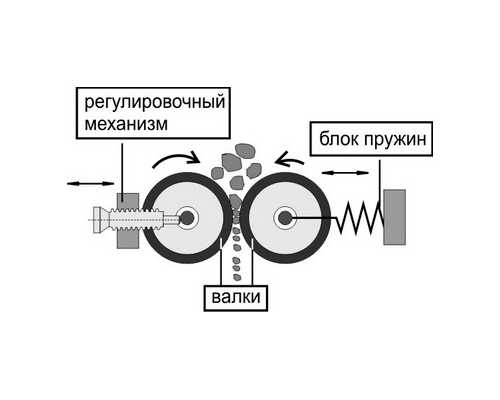

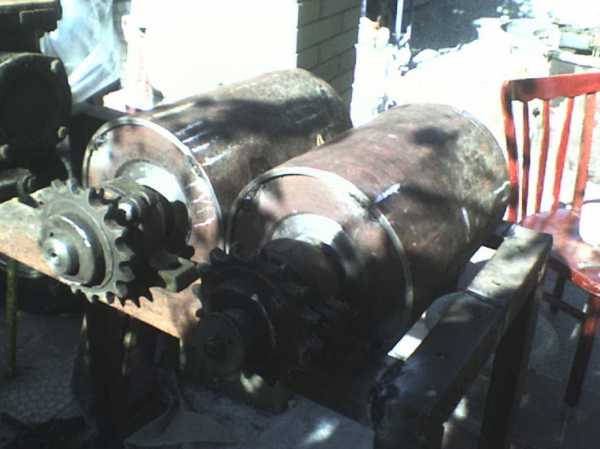

Валковая дробилка. Применяется для более мелкого дробления. Горизонтальные оси вала, которые вращаются, являются рабочими органами. Материал подается сверху и закрепляется между валками. Валки бывают рифлеными, гладкими, зубчатыми, и каждая используется в зависимости от измельчения. Количество валок может достигать четырех штук.

Tags: дробилки для щебня принцип работы дробилок

www.miningdrobilka.ru

Различные типы дробилок для производства щебня

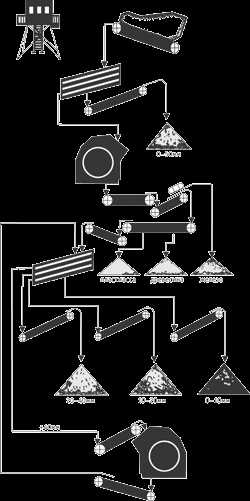

Производство щебня – это процесс измельчения горных пород средней и высокой твердости. Для повышения производительности и достижения нужного размера кусков материала на выходе нужны различные типы дробилок и процесс измельчения часто проводит поэтапно, постепенно снижая величину выходной фракции.

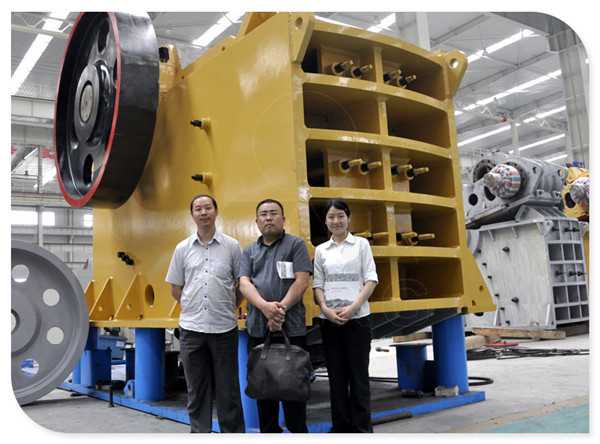

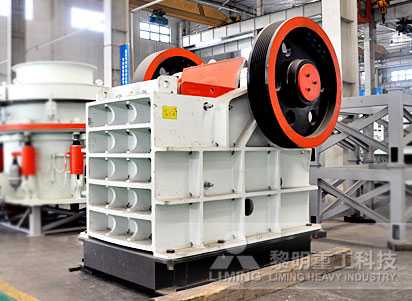

Щековые дробилки PE
Дробилка с простым движением рабочей щеки. Применяется для крупного и среднего дробления горных пород прочностью не выше 320 мпа. Входная крупность достигает 1200 мм, производительность её: 30-800 т/ч. Щековые дробилки имеются во всех классах дробления: крупном, среднем и мелком. Данная щековая дробилкаотлично работает на второй стадии измельчения.

Щековые дробилки HJ

Щековые дробилки HJ
Это новая модель щековой дробилки для щебня. Она совместила в себе все преимущества своих предшественниц: мощную силовую установку и компактностькак у PE. По сравнению с традиционными щековыми дробилками щековые дробилки HJ оптимизируют конструкцию, траекторию движения подвижной щеки и тип дробильной камеры, благодаря которым производительность и стабильность данной щековой дробилки значительно повышаются. К тому же, выкованный эксцентриковый вал, крупный подшипник, станина типом E, лабиринтное уплотнение и другие качественные запчасти сделают щековой дробилкой HJ прочнее и надёжнее, даже для обработки руд с высокой твердостью, как базальта, гранит, кварцит, щековые дробилки HJ способны сразу дробить их до средней зернистости, чтобы уменьшать износ дробильного оборудования на второй и третей стадии дробления, эффективно снижать себестоимость производства. Для заказчиков это лучшее обещение и гарантия. Максимальный размер входного отверстия – 950х1250 мм, а максимальная производительность машины – 650 т/час.
Стационарные роторные дробилки для щебня
Принцип действия роторных дробилок основан на разрушении загружаемого материала при помощи установленных на роторе бил (или лопаток). Дробилки данного типа по большей части применяются для измельчения материалов средней и низкой прочности и применяются для переработки в щебень строительных отходов.
Роторные дробилки так же целесообразно использовать в двухстадийном производстве щебня.

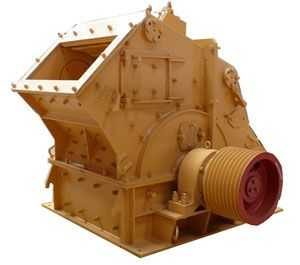

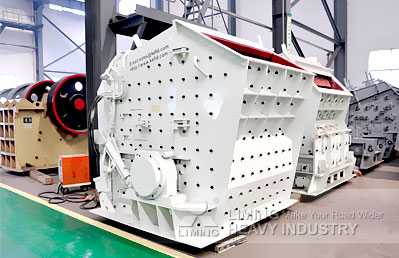

Роторная дробилка PF
Роторная дробилка для щебня, применяемая на первой стадии измельчения. Максимальный размер кусков загружаемого материала – 500 мм, производительность до 350 т/час.

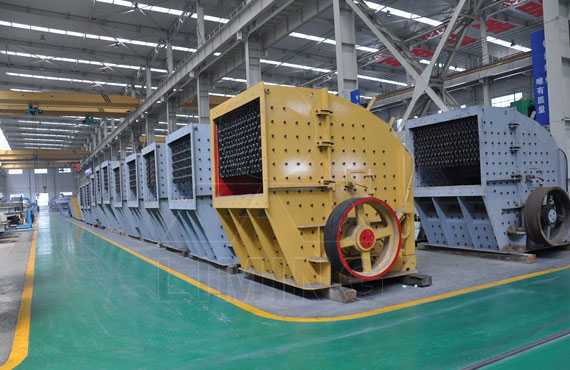

Роторная дробилка PFW
Роторная дробилка для второй стадии измельчения в производстве щебня. Исходный материал – до 700 мм. Регулировка размера материала на выходе осуществляется при помощи изменения параметров зазора между отбойными плитами и концами бил. Производительность роторной дробилки PFW до 480 тонн/час.
Для предотвращения поломок данная модель дробилки оснащается предохранительным устройством, которое выделяет из породы недробимые тела (чрезмерно твердые включения, металлические детали и пр.)
Мобильная дробилка для производства щебня
Мобильная дробилка для щебня в большинстве случаев не отличается высокой производительностью, однако такие машины крайне удобны в тех случаях, когда транспортировка материала к месту переработки экономически нецелесообразна. Щековые, конусные и другие типы мобильных дробилок выпускаются на колесном или гусеничном ходу.

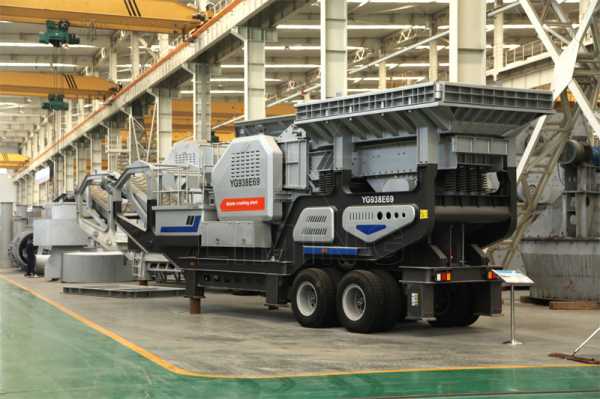

Мобильная щековая дробилка
Мобильная щековая дробилка с производительностью 60-650 т/час способна перерабатывать куски материала размерами до 940 мм. Для получения цены дробилки для щебня отправите нам запрос онлайн.

Роторная дробилка

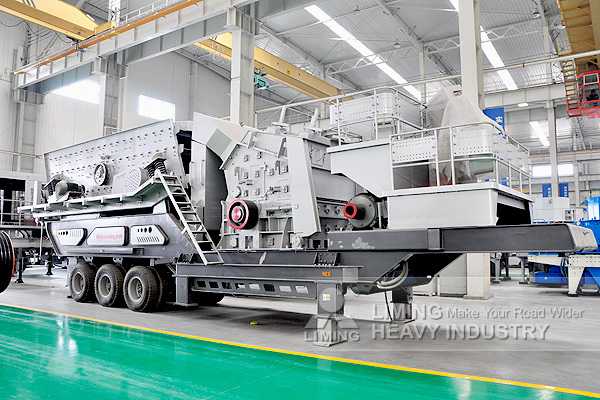

Мобильная роторная дробилка
Роторная мобильная дробилка для переработки неабразивных материалов низкой и средней твердости. Максимальный размер исходного материала – 650 мм. Максимальная производительность – до 500 тонн в час.

www.chinadrobilki.ru

Для производства щебня. Использование роторных и щековых дробилок

При строительстве автомобильных дорог важным критерием, определяющим надежность их работы, является качество щебня, используемого в конструктивных слоях дорожной одежды. До 2010 года дорожникам необходимо около 10 млн куб. метров кубовидного щебня для отсыпки верхнего слоя дорог.

Практически весь щебень, используемый в дорожном строительстве, получается путем дробления горных пород на специализированном оборудовании, объединенном единым понятием – дробилки. Под этим единым названием подразумеваются машины, принцип действия которых отличается по существу. Единственно, что их объединяет, – это функциональное назначение – превратить фрагмент карьерного камня в полезный для строительства продукт.

Различают три базовых типа установок, в основании их различий лежат три типа воздействия рабочего дробящего органа на обрабатываемый материал.

Появившаяся по хронологии первой щековая дробилка использует эффект раздавливания материала между двумя поверхностями при сравнительно медленном нарастании давления. Конусные модели используют и истирание, и сжатие материала между двумя движущимися поверхностями. Оборудование ударного действия измельчает материал путем ударов: либо по куску материала, лежащему на поверхности, либо ударом быстро движущейся детали (до 70 м/сек.) по куску материала, либо ударом куска материала, движущегося с большой скоростью, о неподвижную плиту.

Так как в предыдущем номере нашего справочника за 2002 год была помещена подробная статья о конусных дробилках, авторы сосредоточат свое внимание на щековых и роторных машинах, обеспечивающих в сумме около 80% всего мирового производства щебня.

Основными параметрами, характеризующими щековое дробильное оборудование, являются максимальные размеры загрузочного и разгрузочного отверстий. Шириной загрузочного отверстия определяется наибольший размер загружаемых кусков материала. Размер максимального куска принимается равным 0,8–0,85 ширины загрузочного отверстия. От равномерности подачи материала и равномерности распределения его по длине загрузочного отверстия зависит производительность.

Все указываемые изготовителями в рекламных каталогах величины производительности являются только справочными, теоретически рассчитанными исходя из максимальных возможностей машины при дроблении эталонного материала определенного исходного размера и прочности. Так как на величину реальной производительности влияют способ и интенсивность подачи исходного мате

maxi-exkavator.ru

Стационарные дробильные комплексы для производства щебня

Экскаватор Caterpillar на загрузке
приемного бункера дробилки

При строительстве автомобильных дорог важным критерием, определяющим надежность их работы, является качество щебня, используемого в конструктивных слоях дорожной одежды. До 2010 года дорожникам необходимо около 10 млн куб. метров кубовидного щебня для отсыпки верхнего слоя дорог.

Практически весь щебень, используемый в дорожном строительстве, получается путем дробления горных пород на специализированном оборудовании, объединенном единым понятием – дробилки. Под этим единым названием подразумеваются машины, принцип действия которых отличается по существу. Единственно, что их объединяет, – это функциональное назначение – превратить фрагмент карьерного камня в полезный для строительства продукт.

Различают три базовых типа дробилок, и в основании этих различий лежат три типа воздействия рабочего дробящего органа на обрабатываемый материал.

Появившаяся по хронологии первой щековая дробилка использует эффект раздавливания материала между двумя поверхностями при сравнительно медленном нарастании давления. Конусная дробилка использует и истирание, и сжатие материала между двумя движущимися поверхностями. Дробилка ударного действия (и в первую очередь роторная, появившаяся в середине ХХ века) измельчает материал путем ударов: либо по куску материала, лежащему на поверхности, либо ударом быстро движущейся детали (до 70 м/сек.) по куску материала, либо ударом куска материала, движущегося с большой скоростью, о неподвижную плиту.

Так как в предыдущем номере нашего справочника за 2002 год была помещена подробная статья о конусных дробилках, авторы сосредоточат свое внимание на щековых и роторных машинах, обеспечивающих в сумме около 80% всего мирового производства щебня.

Основными параметрами, характеризующими щековую дробилку, являются максимальные размеры загрузочного и разгрузочного отверстий. Шириной загрузочного отверстия определяется наибольший размер загружаемых кусков материала. Размер максимального куска принимается равным 0,8–0,85 ширины загрузочного отверстия. От равномерности подачи материала и равномерности распределения его по длине загрузочного отверстия зависит производительность дробилки.

Все указываемые изготовителями в рекламных каталогах величины производительности являются только справочными, теоретически рассчитанными исходя из максимальных возможностей машины при дроблении эталонного материала определенного исходного размера и прочности. Так как на величину реальной производительности влияют способ и интенсивность подачи исходного материала, неоднородность его гранулометрического состава с возможностью попадания «негабарита» или недробимых элементов, то реальную величину производительности необходимо оценивать как 60–75% от указанных в рекламных каталогах.

Рис. 1. Щековая дробилка
со сложным качанием щеки

Все существующие типы щековых дробилок делятся по характеру движения подвижной щеки на два больших класса – на дробилки с простым или сложным качанием (рис. 1). Дробилки со сложным качанием щеки обеспечивают дробление материала не только за счет сжатия, но и за счет его истирания между обжимающими поверхностями, так как величина вертикальной составляющей хода щеки в этих дробилках существенно выше. Однако ценой этого повышения эффективности является снижение срока службы защитных футеровок за счет повышенного износа их материала.

По конструктивным признакам все существующие дробилки ударного действия разделяются на следующие типы: молотковые дробилки с шарнирно-подвешенными молотками и роторные дробилки с жестко закрепленными билами.

Для производства товарного щебня из горных пород преимущественно используются роторные дробилки, так как колосниковые решетки молотковых дробилок не позволяют обеспечить надежной работы с материалом средней и высокой прочности.

Рассмотрим реальный современный рынок дробильного оборудования, предназначенного для высокопроизводительного получения товарного щебня.

Уместно начать с базового отечественного производителя дробилок – ОАО «Дробмаш». Отмечающее в 2003 году свое 70-летие, это предприятие практически вышло из кризисной ситуации середины 90-х годов и в настоящее время является основным поставщиком дробильного оборудования для строительной отрасли и смежных производств. На заводе выпускаются все известные типы стационарного оборудования для получения товарного щебня.

Прежде всего, выигрышной по сравнению с западными конкурентами особенностью нынешнего производства является наличие высококачественных сталей для истираемых поверхностей дробилок – футеровок, бил, молотков и пр. Эти стали, как и ранее, производятся с содержанием марганца, обеспечивающим исключительное сопротивление истиранию при дроблении. В силу ряда экологических положений, влияющих на экономику стран Евросоюза, на его территории запрещено с середины 90-х годов производство марганцовистых сталей. Таким образом, европейские производители вынуждены были перейти при производстве дробящих элементов на использование ванадиевых сплавов, обладающих худшими характеристиками по износу.

ОАО «Дробмаш» выпускается комплектное дробильное оборудование как щековое, так и роторное.

Щековую группу представляет типоразмерный ряд, состоящий из 8 моделей, выполненных по схеме со сложным качанием щеки. Эти дробилки обеспечивают успешную работу с материалом с пределом прочности при сжатии до 300 МПа. Дробилки зарекомендовали себя надежными машинами, обеспечивающими дробление горной породы размером до 600 мм (ДРО-609). Стоимостная политика предприятия обеспечивает устойчивый спрос на данные машины. Так, в середине 2002 года, пользующаяся повышенным спросом модель СМД-110А стоила около 60 тыс. у. е.

Однако, как и у всех щековых дробилок, степень измельчения материала у них не высока – см. график гранулометрического состава готового материала (рис. 2).

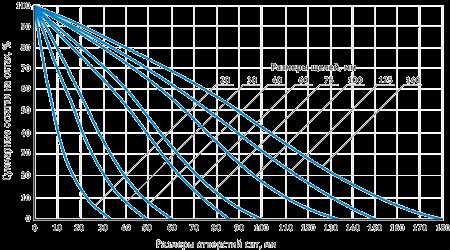

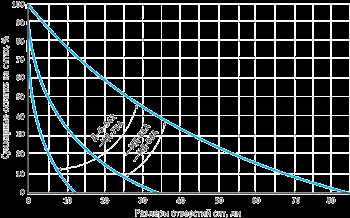

Рис. 2. График гранулометрического состава готового материала после дробления в щековой дробилке

Рис. 3. График гранулометрического состава готового материала после дробления в роторной дробилке

Наглядное преимущество роторных дробилок по степени измельчения выявляется при сравнении предыдущего графика с рис. 3, графиком зернового состава продукта дробления роторных дробилок. Скорость бил до 41,5 м/сек. позволяет обеспечить степень измельчения до 7–8 единиц при дроблении прочных известняков. Такая энергетическая эффективность, верно, имеет и свою оборотную сторону – производство чрезмерного количества отсевов (0–5 мм). Однако это компенсируется высоким выходом кубообразных зерен, обеспечивающих высокие потребительские качества товарного щебня.

На предприятии изготавливается четыре типоразмера роторных дробилок, предназначенных для крупного, среднего и мелкого дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других сходных материалов. Дробилки снабжены предохранительно-регулировочным устройством, обеспечивающим пропуск недробимых тел (зуб экскаватора, например), попавших в камеру дробления, и регулировку зазора между концами бил ротора и отбойными плитами.

Необходимая крупность продукта дробления достигается изменением скорости вращения ротора (за счет установки сменных шкивов ременной передачи).

Рис. 4. Технологическая установка для переработки строительных отходов

Выпускается предприятием и пятая модель роторной дробилки – ДРО-629 – специализированный гранулятор для получения щебня с пределом прочности при сжатии до 200 МПа. Он предназначен исключительно для получения кубовидного щебня.

На основе вышеперечисленных базовых дробилок предприятием созданы различные технологические схемы для получения различных товарных продуктов. Наряду с общеизвестными схемами для получения щебня имеется две оригинальные установки, предназначенные для узкоспециализированных материалов.

На рис. 4 представлена технологическая установка для переработки строительных отходов в товарный щебень. Это двухстадийная, с замкнутым циклом схема была впервые реализована в 1996 году на территории Очаковского кирпичного завода (г. Москва).

В качестве дробилок были использованы роторные машины – первичного дробления – СМД-86А и среднего дробления – СМД-75А. Такой комплект оборудования показал себя практически безукоризненно при переработке такого разнородного и тяжелого материала, как загрязненный и замусоренный строительный лом.

Единственным узким местом всего комплекса явился вибрационный питатель с шириной лотка 320 мм, установленный в технологической цепи после дробилки СМД-86А. Он быстро засорялся влажным мусором. После его замены на штатный пластинчатый питатель комплекс обеспечивал паспортную производительность при условии хорошей подготовки исходного материала.

Второй узкоспециализированной машиной, предназначенной только для получения кубовидного материала следует признать сепаратную установку – гранулятор. Эта модернизированная роторная дробилка встраивается в любую уже существующую производственную линию и предназначена для повышения процентного содержания кубообразных зерен.

Конструкция гранулятора сходна с роторной дробилкой, однако, имеет следующие существенные отличия.

• Значительно увеличен объем дробильной камеры за счет сокращения числа отбойных плит до одной. Этим достигается уменьшение количества взаимных соударений между кусками материала.
• Линейная скорость верхней точки бил снижена до 20 м/сек., что способствует и уменьшению количества раздрабливающих ударов, и их силы.

Эти конструктивные изменения позволили превратить дробильную машину в гранулирующую, определяющую форму зерен. Необходимо отметить, что этот эффект достигается лишь при мелком дроблении, то есть на заключительной стадии получения фракционного щебня. Практически, в грануляторе дробятся только лещадные зерна, а зерна, уже приобретшие кубовидные формы, не претерпевают формообразующих изменений. Идея этой машины вытекает из теории «минимально возможного дробимого зерна», обоснованной ныне покойным профессором, д.т.н. В. А. Бауманом – бывшим директором ВНИИстройдормаша.

Не так давно в России появился еще один производитель дробильно-измельчительного оборудования – ЗАО «Новые технологии» (г. Санкт-Петербург). Оборудование, производимое фирмой, базируется на разработках двадцатилетней давности Министерства среднего машиностроения бывшего СССР. За короткий срок компания освоила большой типоразмерный ряд роторных инерционных дробилок c вертикальным расположением ротора, с производительностью от 1 до 650 тонн/час. В основе конструкции дробилок лежит хорошо известный еще с начала прошлого века принцип дробления «камень-о-камень», который достаточно широко применяется в настоящее время такими известными производителями, как Nordberg (Barmac), Koldberg-Pioneer и др.

Однако имеются и существенные отличия в конструкции, к которым можно отнести, прежде всего, использование вместо сложных и не очень надежных подшипниковых систем так называемой воздушно-статической опоры. При этом вращение на рабочий орган передается через карданный вал, а создаваемая в опоре воздушная подушка позволяет на порядок снизить влияние дебаланса, возникающего при дроблении материалов. Все это позволило значительно повысить не только надежность и долговечность оборудования, но и крупность исходного питания, а также скорость удара.

Дробление с более высокими скоростями (для щебня скорость составляет 56–64м/сек.) позволяет увеличить не только степень дробления, но и качество получаемого щебня. Так, при дроблении гранитов кубовидность составляет 93–98%, а при переработке материалов со сланцевидной структурой (геллефлинты, базальты) – 89–93%. Причем форма зерна сохраняется по всем фракциям, включая мелкие, что позволяет использовать отсевы в качестве искусственного песка.

В настоящее время около 15 импортных технологических линий по производству щебня работают в нашей стране. Каждая из дробилок имеет свою нишу применения и, как правило, подбирается под конкретные условия работы карьера.

Рассмотрим ряд наиболее современных моделей дробилок, выпускаемых лидирующими мировыми производителями в этой области.

Японские производители представлены на российском рынке известными мировыми производителями тяжелого горного оборудования – Nakayama и Komatsu.

Рис. 5. Щековая дробилка фирмы «Nakayama» (модель серии HS) позволяет существенно снизить процент лещадных зерен

Nakayama – общепризнанный мировой производитель горнорудного оборудования, предлагает производителям товарного щебня исчерпывающий спектр щековых дробилок.

От тяжелых карьерных дробилок крупного дробления массой свыше 100 тонн до дробилок мелкого дробления массой около 2 тонн. Шесть типоразмерных серий – RJ, RS, SK, HS, HF и AC – щековых дробилок обеспечивают широкий выбор для потребителя, заинтересованного в различном назначении дробильных машин, касающемся как производительности, так и размеров и типа исходного перерабатываемого материала. Производитель предлагает обе известные схемы подвески и привода подвижной щеки – с простым качанием и со сложным. Однако характерной особенностью машин данной марки является наличие дробилок с низкой точкой загрузки. Это позволяет снизить габариты всей дробильной установки за счет значительного уменьшения высоты и длины питающих конвейеров.

Интересным инженерным решением является попытка сгладить, пожалуй, единственный явный недостаток щековых дробилок – высокое процентное содержание лещадных зерен. Для этого в моделях серии HS (рис. 5) на четверть, по сравнению с обычной дробилкой, увеличена окружная скорость приводного вала при одновременном сокращении длины дробящей плиты, а значит, и числа сжатий материала дробящими плитами.

Такая конструкция, приближаясь по своему воздействию на материал к ударным роторным дробилкам, безусловно повышает процентное отношение кубовидного материала. Дробилка устанавливается в технологической схеме в качестве вторичной, контролирующей качество готового продукта.

Рис. 6. Щековая дробилка фирмы «Nakayama» (модель серии AC)

В зависимости от типа перерабатываемого материала дробилка серии AC (рис. 6) комплектуется тремя типами дробящих плит с различным рисунком их футеровок. Использование их в соответствии с исходным материалом увеличивает эффективность защемления и раздрабливания последнего.

Это предприятие также выпускает типоразмерный ряд роторных дробилок, состоящий из девяти единиц. Диапазон установочной мощности, варьируемый от 22 до 250 кВт, обеспечивает производительность от 20 т/час (для модели NCF-1A) до 360 т/час для первичной дробилки NCF-3D.

Конструкция оснащена тремя отбойными плитами, две из которых регулируются винтовыми тягами. На рабочем органе дробилки – роторе, установлено четыре ряда ударных бил. Максимальная линейная скорость верхней точки била не превышает 30 м/сек.

Производительность дробилки зависит от продолжительности рабочего цикла. Для сокращения потерь рабочего времени, вызываемого необходимостью регулярной смены или перестановки бил, открытие корпуса максимально облегчено, причем элементы корпуса снабжены силовыми гидроцилиндрами, обеспечивающими быстрое и легкое открытие и закрытие крышки корпуса.

Перечисленные выше дробилки являются базовыми элементами дробильно-сортировочных комплексов, предназначенных для производства щебня из горной природной массы. Такие установки используют в качестве первичных, как щековые, так и роторные дробилки (рис. 8 и 9).

Конкретный выбор типа оборудования зависит от типа перерабатываемого материала, его абразивности, качества и назначения готового продукта, требуемого процентного отношения кубовидных зерен, предполагаемой производительности, возможности нести расходы на восстановление работоспособности рабочих органов.

Многоотраслевой концерн Komatsu представлен типоразмерным рядом в семь мобильных машин на гусеничном ходу, пять из которых оборудованы щековыми дробилками, а две – роторными. Роторные дробилки ориентированы на среднее дробление (макс. размер куска – 500х500х200), а щековые дробилки позволяют принять кусок длиной до 1200 мм. Бункерное хозяйство оборудовано как вибрационными, так и пластинчатыми питателями. Установки оснащены двигателями Komatsu с прямым впрыском топлива и турбонаддувом, позволяющими достигать скорости передвижения до 3 км в час.

Рис. 10. Роторная дробилка
фирмы «Westfalia and Braun»

Широк круг предложений от немецких поставщиков дробилок. Горнорудное, с 200-летней историей, предприятие «Westfalia and Braun» завоевало лидирующее положение в своей области благодаря ударно-валковой дробилке ( см. наш справочник за 2001 год). Наряду с этой выдающейся конструкцией предприятие выпускает три типа роторных и один тип щековой дробилки.

Роторная дробилка (рис.10) оснащена двумя отбойными плитами с гидравлической регулировкой и ротором с четырьмя рядами ударных бил. Следящая система регулировки выходной щели дробилки обеспечивает плавную установку отбойных плит в процессе работы, что сохраняет постоянным и оптимальным гранулометрический состав продукта, позволяет избежать дорогостоящих простоев и сократить до минимума износ бил.

В случае образования затора материала на входе дробилки передний дробильный кожух при помощи гидравлического устройства приподнимается, и затор, таким образом, устраняется без особых усилий. При этом ширина загрузочного отверстия не изменяется.

Для облегчения проведения работ по техническому обслуживанию корпус дробилки открывается при помощи двух силовых гидроцилиндров.

Как отдельная составляющая дробилка может быть интегрирована в стационарные и передвижные установки.

Рис. 11. Дробимый материал подтягивается цепным пластинчатым конвейером к рабочей камере щековой дробилки

Совершенно необычна у фирмы Westfalia and Braun и щековая дробилка. Ее конструкция вызовет заинтересованность у потребителей, которые ограничены по высоте при использовании дробильно-сортировочного оборудования.

Хорошо известная щековая схема в данной конструкции претерпела ряд модификаций: изменено расположение дробилки, она теперь «лежит» на боковых образующих дробильных щек, а материал попадает в дробильную камеру не за счет гравитации, а подается туда цепным пластинчатым конвейером.

Несомненным достижением этой дробилки (рис. 11) является низкий уровень загрузки материала – всего 1 м над землей. Это попутно решает несколько обычных проблем загрузки – погрузчику не надо поднимать ковш, при этом экономится топливо, сокращается рабочий цикл и повышается производительность оборудования. Такой уровень загрузки позволяет вообще исключить из технологической схемы погрузчик – материал может подаваться непосредственно из кузова автосамосвала.

Материал, поступив на лоток цепного питателя, под действием его ползущих брусьев затягивается под смыкающиеся дробящие щеки, где и раздрабливается.

Камнем преткновения любой дробилки является попадание в камеру дробления либо «негабарита», либо недробимого материала. В данной конструкции эта проблема удачно решена за счет включения в электрическую цепь управления конвейером процессора, получающего управляющие сигналы от датчика натяжения цепи конвейера. В случае заклинивания материалом цепи конвейера датчик «сообщает» об этом процессору, который сначала останавливает конвейер, а затем включает его задний ход примерно на 1 м. После этого конвейер заново подает материал в камеру дробления, и так продолжается до тех пор, пока материал на конвейере не расположится нужным образом.

Рис. 12. Самый крупный типоразмер щековой дробилки фирмы «Kleemann Reiner»

Устойчиво рекламируемая на российском рынке фирма Kleemann Reiner выпускает комплектное дробильное оборудование. Предприятие предлагает на рынок 15 моделей щековых дробилок (рис.12) среднего и крупного дробления для материалов с пределом прочности при сжатии до 320 МПа и три модели для мелкого дробления, рассчитанные на материал прочностью до 500 МПа. На всех моделях используется схема сложного качания подвижной щеки.

Наряду с этим фирма производит свою «роторную» серию, состоящую из пяти типоразмеров дробилок среднего и крупного дробления.

Конструкция (рис.13) отличается от известных увеличенным объемом рабочей камеры, что позволяет повысить процентное содержание кубообразных зерен. Две отбойные плиты расположены практически вертикально, снижая тем самым число соударений дробимого материала в камере. Заявляемая производительность роторных дробилок от 170 до 900 т/час.

Бесспорный лидер европейского рынка тяжелого оборудования KRUPP FORDERTECHNIK представлен исчерпывающей гаммой щековых и роторных дробилок, выполненных по классическим схемам. Практически все дробилки среднего дробления имеют три типа исполнения – стационарное, полумобильное и мобильное.

Необходимо обратить внимание на энергично эксплуатируемый уже 4 года в Москве австрийский дробильный комплекс STARTRACK – 404 PCVG фирмы HARTL (рис. 14). Его функциональное назначение более сложное, чем дробление однородной горной массы, – он перерабатывает отходы от сноса железобетонных и кирпичных зданий. В качестве дробилки выбрана роторная схема с диаметром ротора 1250 мм.

Рис. 13. Роторная дробилка фирмы «Kleemann Reiner»

Рабочая масса установки – 42 тонны, она способна перерабатывать строительный лом размером до 700 мм с паспортной производительностью 350 тонн в час. На гусеничном шасси смонтирован приемный бункер емкостью 8 м3, ступенчато регулируемый по скорости транспортирования вибрационный питатель, предварительный (до дробилки ) вибрационный грохот, отсеивающий мелкую фракцию, роторная дробилка, дизель-генератор с гидросистемой управления исполнительными механизмами, отгрузочный транспортер, магнитный сепаратор, пост управления.

Привод дробилки – клиноременная передача непосредственно от дизеля. Все остальные механизмы, включая гусеничные движители, получают вращающий момент от регулируемых гидромоторов единой гидросистемы. В комплект оборудования входит и отдельно стоящий на раме двухситовый грохот с тремя отгрузочными транспортерами, которые также приводятся в действие от единой гидросистемы.

При всей неоспоримой прогрессивности использования гидросистем, данная конструкция выявила и реальный недостаток в условиях эксплуатации в холодное время года. Так как грохот с конвейерами находится на существенном удалении от центральной гидросистемы, то ее запуск и эксплуатация при низких температурах (меньше – 10 °С) затруднительны.

Фирма HARTL выпускает 2 типоразмерных ряда передвижных дробилок, один из которых оснащен щековыми дробилками, а другой – роторными. Причем, роторные оснащены двумя отбойными плитами и ротором с 4 рядами бил. Особое внимание конструкторами фирмы уделяется проблеме повышения эффективности использования дорогостоящего металла рабочих органов. Предусмотрено 4 различных позиционирования одного и того же била. В одном ряду (по ширине ротора) устанавливается два била.

Рис. 14. Дробильный комплекс фирмы «Hartl»

После начала эксплуатации начинается износ бил в центральной части ротора, и почти не истираются по бокам. Поэтому, после того, как за счет изменения длины тяг отбойных плит исчерпана возможность контроля за шириной разгрузочной щели, два била меняют местами, и еще неизношенная часть бил оказывается в центре ротора. После истирания и этих частей била переворачивают относительно своей продольной оси. Так как бруски бил выполнены асимметричными, то это позволяет практически использовать металл бил не менее 38–40%.

Ввиду географической удаленности, дробильное оборудование, сделанное в США, мало известно в России. Пожалуй, только компания «Eagle Сrusher Сompany Inc.,» регулярно напоминает о себе российскому потребителю на различных строительных форумах. Характерно, что фирма практически перешла на выпуск исключительно полумобильных установок, априорно расширив поле действия такого тяжелого оборудования, каким являются камнедробильные машины.

Снабженная автономным дизельным приводом, камнедробилка «потеряла» ранее присущую ей постоянную прописку в одном карьере на весь срок службы и превратилась в высокомобильный комплекс, способный передрабливать твердые каменные породы в месте их образования, меняя местоположение в зависимости от потребностей заказчиков щебня.

Типоразмерный ряд роторных дробилок состоит из четырех единиц. Дробилки спроектированы для работы с самыми прочными образованиями, включая железобетон, доломит, базальт, а также твердые смешанные отходы.

В качестве базовой конструкции принята роторная дробилка Jumbo 1400 с четырьмя рядами бил на роторе при трех отбойных регулируемых плитах. Ротор имеет массу 11 тонн при ширине 1450 мм. Вес всей дробилки приближается к 20 тоннам. Подача исходного материала обеспечивает виброгрохот-питатель размером 5,49 х 1,45 м, при высоте загрузки – 4,72 м.

Рис. 15. Дробильный комплекс «Mighty Max» фирмы «Eagle»

Генератор мощностью 175 кВт обеспечивает энергией установку и имеет резервную мощность для подключения дополнительного грохота и комплекта отгрузочных конвейеров. Максимально возможная производительность такой машины не превышает 540 т/час.

Другие представители данного ряда – Mighty Max (рис. 15), Jumbo 1000-15 UltraMax и Jumbo 1200-25 UltraMax – отличаются от вышерассмотренного только меньшими размерами и величинами производительности.

Широкий выбор дробильно-сортировочного оборудования представлен скандинавским объединением Metso Minerals («Метсо Минералз»), еще недавно выступавшим на мировых рынках под двумя независимыми лидирующими горнорудными торговыми марками Svedala («Сведала») и Nordberg («Нордберг»), а ныне объединяющим их.

Более подробный анализ дробильного оборудования производства Metso Minerals заставляет отметить его неоспоримые технические и технологические преимущества.

Рис. 16. Щековая дробилка Nordberg С125

Несварная модульная конструкция рамы щековых дробилок Nordberg серии «С» (рис. 16) позволяет свести к минимуму присутствие концентраторов напряжений конструкции, что благоприятно сказывается на общей надежности машины, работающей, как правило, при переменных нагрузках.

Превосходная кинематика дробилки, обеспеченная оптимальным углом захвата, крутым углом установки распорной плиты, не плоским, фигурным профилем крайних кромок дробящих плит и повышенной скоростью вращения маховика, делает щековую дробилку Nordberg серии «С» более продуктивной, чем другие дробилки похожих типоразмеров.

Работать с дробилкой Nordberg серии «С» и обслуживать ее очень удобно. Места, требующие контроля, и точки для смазки сведены к минимуму. Регулировка размера разгрузочной щели производится бесступенчато при помощи клинового механизма.

Расположенные навстречу друг другу два регулировочных клина при их относительном смещении задают и удерживают положение подвижной щеки. Данная регулировка производится очень быстро и безопасно и может быть выполнена даже без остановки дробилки. Возможно применение как ручного, так и электрогидравлического привода регулировочного механизма.

В отличие от молотковых дробилок, в которых дробление щебня происходит посредством удара материала об молотки и отражательные плиты, роторные инерционные дробилки Nordberg Barmac («Нордберг Бармак»), выпускаемые скандинавским машиностроительным объединением Metso Minerals, обладают рядом неоспоримых технологических и технических преимуществ для выпуска мелких фракций щебня с кубовидной формой зерна из каменных материалов с высокой степенью абразивности (рис. 17).

Рис. 17. Роторная инерционная дробилка Nordberg Barmac

Компания Metso Minerals при помощи роторной инерционной дробилки Nordberg Barmac предлагает в наиболее экономичном режиме получить щебень гранитных, габброидных и других абразивных пород с показателем кубовидности 85–95% для мелких узких фракций 3–5 мм, 5–10 мм, 10–15 мм.

Это достигается применением открытого и доведенного до совершенства компанией Metso Minerals ударного принципа дробления «камень-о-камень», то есть ударного принципа дробления с минимальным износом рабочих элементов машины.

Дело в том, что камера дробления и ротор дробилки футеруются непосредственно перерабатываемым материалом, и частички материала дробятся посредством ударов друг о друга, а не об элементы дробилки.

Одним из дополнительных преимуществ применения дробилки Nordberg Barmac является возможность получения кубовидного материала во всем диапазоне продукта 0–20 мм. То есть наряду с фракциями 5–10, 10–15, 15–20 мм возможен выпуск высококачественного искусственного гранулированного песка 0–5 , который с успехом применяется на АБЗ в качестве заполнителя.

Компания «Метсо Минералз» также производит и роторные дробилки Nordberg NP (рис. 18). При переработке известняка и подобных низкоабразивных пород дробилки серии TP, благодаря специально разработанному профилю дробильной камеры и усовершенствованному дизайну ротора с повышенной инерционностью, отличаются высоким коэффициентом дробления и являются очень эффективными.

Рис. 18. Роторная дробилка Nordberg NP1520

Дробилки Nordberg NP могут применяться на первой, второй и третьей стадиях дробления, в том числе и в технологиях дробления строительного мусора. Наличие вспомогательных гидравлических цилиндров для регулировки положения отражательных плит и подъема верхней части корпуса дробилки для технического обслуживания делают данную машину очень удобной в эксплуатации.

Специально разработанная система односторонней клиновой фиксации молотков к ротору обеспечивает их плотный контакт и снижает риск поломки данных компонентов дробилки. Наличие лебедки, входящей в комплектацию дробилки и располагаемой сверху дробилки на специальной поворотной балке, делает процедуру замены била менее трудоемкой.

Модельный ряд щековых дробилок Nordberg серии «С», роторных инерционных дробилок «Бармак» и молотковых дробилок Nordberg NP очень широк – 11, 7 и 10 типоразмеров соответственно. Данное оборудование предлагается к поставке в виде самоходных установок на гусеничном ходу, мобильных установок на колесных полуприцепах или на опорных металлоконструкциях.

В настоящее время, когда ошибки в принятии решений об основных капиталовложениях могут привести к банкротству предприятия, подбор и приобретение дорогостоящего дробильного оборудования связан с учетом множества факторов, не только стоимостных и технологических, но и с возможным прогнозированием качества получаемого материала, изменения к его требованиям, а также экологических последствий эксплуатации дробильных машин.

www.sibear.ru

ИСС СибДробСнаб: Дробилки для получения кубовидного щебня

Дробилки роторные производства ДробМаш ⇒ Дробилки для получения кубовидного щебня

Повышенное содержание зерен лещадной формы отрицательно влияет на удобоукладываемость и плотность асфальтобетонных смесей. Также следует учитывать, что зерна лещадной формы обладают меньшей механической прочностью по сравнению с кубовидными зернами щебня. Для получения щебня кубовидной формы обычно применяют конусные дробилки или дробилки ударного действия. Последние позволяют получать щебень с низкой степенью лещадности, однако характеризуются значительными расходами на изнашиваемые части, особенно при дроблении прочных пород, и повышенным выходом отсевов дробления.

Особое место среди оборудования для получения кубовидного щебня занимает производимый «ДРОБМАШем» роторный гранулятор ДРО-629. Гранулятор предназначен для переработки прочных изверженных пород, с пределом прочности при сжатии до 200 МПа, однако может использоваться и на переработке крепких осадочных материалов. Конструкция гранулятора сходна с конструкцией роторной дробилки, однако имеются существенные отличия. За счет уменьшения количества отбойных плит до одной увеличен размер дробильной камеры и уменьшено количество соударений между кусками материала. Благодаря снижению линейной скорости верхней точки бил достигнуто оптимальное сочетание количества и силы раздрабливающих ударов. Все это позволило достичь дробления только лещадных зерен, как более слабых, при этом кубовидные зерна остаются целыми.

Технические характеристики

* Масса гранулятора указана без запчастей, инструмента, приспособлений, ограждений и фундаментных болтов.

Результаты квалификационных испытаний гранулятора в УПТК «Владимиравтодор»:
