Дробилка для измельчения древесины своими руками: Дробилка для дерева своими руками: чертежи

Содержание

сделать самому своими руками изготовить очень просто

Сегодня существует множество приспособлений, которые значительно облегчают ежедневные заботы о саде и доме. Не лишней будет и дробилка для дерева. Своими руками изготовить такое приспособление может практически каждый. С помощью такого агрегата можно измельчить твердые предметы.

Конечно, кому-то подойдет дробилка для дерева б/у. Аренда такого агрегата, правда, обойдется не дешевле, чем создание приспособления своими руками. Очень часто дробилку применяют для измельчения пластмассы, бытового мусора, древесины и камней, а также для раздавливания предметов из металла.

Какие бывают дробилки

Условно дробилки разделяют на группы по типу использования. Они могут быть для измельчения:

пластмассы;
мусора бытового;
дерева;
металла;
камня.

Помимо этого, дробилки классифицируют по размерам. Агрегат может быть малого – 0,02 м, среднего – 0,1 м и крупного дробления – 0,3 м.

Исходя из особенностей, приспособления бывают:

Устройства ножевые.
Аппараты плиточные.
Дробилка, оснащенная конусообразным бункером.
Машины роторно-ножевые.

Как работает самодельный агрегат

В последнее время пользуется спросом дробилка для дерева б/у «Авито». Однако это не универсальный агрегат. При желании можно сделать самодельное устройство. Чтобы его собрать, стоит разобраться в принципе действия такого приспособления.

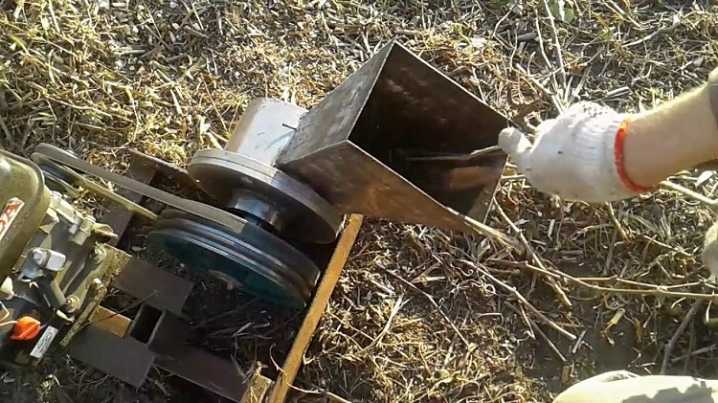

Работает самодельная дробилка наподобие обычной мясорубки. Принцип достаточно прост. Сначала материал проходит через барабан – приемную чашу, а затем попадает в дробильную систему, где очень быстро измельчается. То отделение, которое перемалывает мусор, состоит из нескольких резаков и фрезы. При этом производительность агрегата напрямую зависит от мощности. Однако данный показатель не должен быть более 2,6 кВт. Именно такую мощность имеет дробилка для дерева (б/у или новая — не суть важно).

Что нужно для работы

Чтобы создать дробилку для дерева, потребуются следующие материалы:

Пилы. Толщина данных деталей должна составлять 0,6-0,1 м. Их требуется от 10 до 20 штук, чтобы агрегат нормально работал. Чем больше пил, тем качественнее будет происходить измельчение материалов.
Мотор. Лучше всего использовать электродвигатель. Он работает практически бесшумно. Дробилка с таким мотором способна перемалывать мусор в небольших количествах, не нанося вреда окружающей среде. Ведь в процессе работы электродвигатель не выделяет вредных веществ. Использовать агрегат можно не только на улице, но и в помещении. Главный недостаток – зависимость от электропитания.
Шпильки для крепления резаков.
Сварочный аппарат.
Бункер и кожух, которые сделаны и оцинкованного металла.
Шайбы и гайки.
Профтрубы из металла, предназначенные для изготовления корпуса агрегата.

Дробилка для дерева своими руками

Изготовить чертежи – это первое, что нужно сделать. В противном случае можно запутаться и неправильно собрать агрегат. Только после этого можно приступать к сбору всей конструкции.

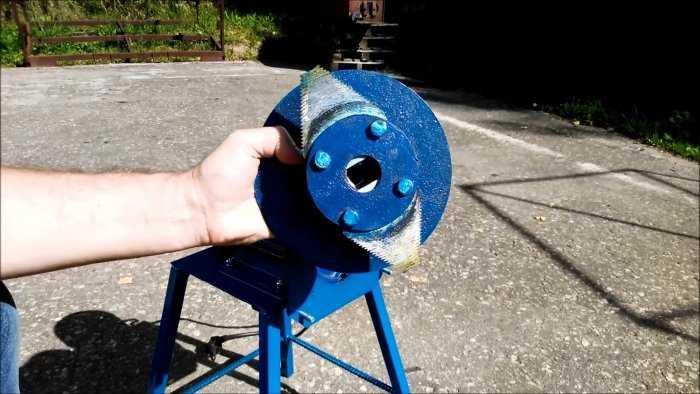

Все пилы следует установить на уже подготовленную ось. Размеры их должны соответствовать размерам резаков. После установки диски необходимо зафиксировать с помощью гаек и шайб. При этом следует учесть некоторые особенности строения. Между пилами должны быть тонкие шайбы. Они не позволят дискам задевать друг друга острием. При этом количество шайб должно быть на 1 меньше, чем количество пил.

Когда оси будут зафиксированы, а диски разделены, следует установить шкив. Если такой детали нет под руками, то ее можно взять из генератора автомобиля отечественного производства. Чтобы шпилька нормально вращалась, стоит использовать несколько подшипников, диаметр которых составляет 2 см.

Изготовление каркаса

Почти готова дробилка для дерева. Своими руками изготовить можно и каркас для агрегата. Для этого потребуются профтрубы. Их стоит заготовить заранее. Чтобы сделать раму, профтрубы необходимо сварить между собой. Теперь нужно усилить конструкцию. Для этого внутри рамы стоит монтировать несколько профилей. Это позволит усилить крепление измельчающего блока и бункера.

К готовой раме следует приварить лист металла, а затем проделать в нем отверстия, предназначенные для крепления барабана и мотора. Чтобы дробилка стояла более устойчиво, стоит приделать 4 ножки.

Теперь нужно установить диск, который обеспечивает натяжение ремня. Его следует расположить так, чтобы диски свободно передвигались. Такое размещение позволит беспрепятственно регулировать ремень.

Итак, как создается дробилка для дерева своими руками. Изготовить корпус и соединить пилы – это половина дела. Теперь необходимо одеть на систему дисков кожух. Над режущим блоком стоит зафиксировать бункер. Вот и все. Агрегат готов.

Что стоит учесть

Теперь вы знаете, как делается дробилка для дерева своими руками. Изготовить агрегат на самом деле не так уж и просто, как может показаться на первый взгляд. Существует несколько нюансов, которые стоит учесть:

Перед началом сборки рекомендуется нарисовать чертеж. Это прояснит отдельные моменты сборки конструкции, а также позволит избежать даже незначительных ошибок.
Чтобы повысить производительность дробилки, следует установить большее число пил. Разрешается монтировать до 25 дисков. Толщина каждой пилы должна составлять 0,1 м.
Если дробилка предназначена для измельчения более твердого материала, чем древесина, то стоит устанавливать не электродвигатель, а моторный блок. Его мощность намного выше.
Что постоянно не точить диски самостоятельно, можно установить пилы с легкосплавными насадками.
Чтобы материал находился под давлением в процессе измельчения, следует закрепить напротив бункера специальный брус, зафиксировав его на раме.

В завершение

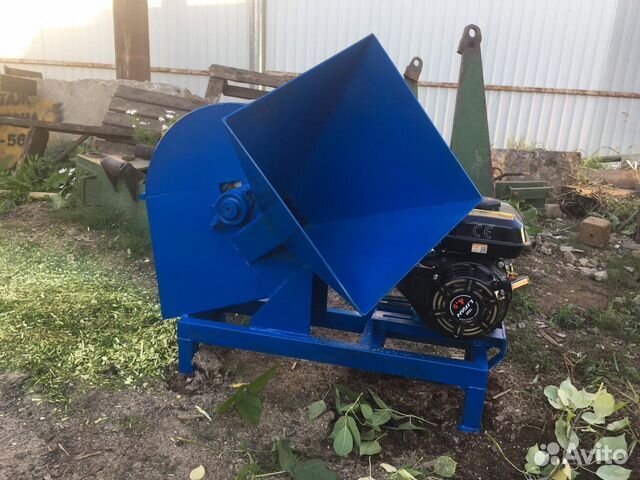

Вот так выглядит дробилка для дерева. Как сдедать такой агрегат? Это несложно, если вы умеете правильно рисовать чертежи и работать с инструментами. Конечно, при отсутствии опыта могут возникнуть некоторые сложности. Стоит отметить, что дробилка, созданная по инструкции, которая описана выше, идеально подойдет для измельчения не только опавшей листвы и мелкого мусора, но и для бытовых отходов, и для древесины.

Такая конструкция считается более долговечной и надежной благодаря пилам, установленным горизонтально. Что касается заводских моделей, то здесь измельчительная система закреплена вертикально. При таком расположении пил необходимо постоянно следить за влажностью мусора и стеблей. В противном случае агрегат быстро сломается. Помимо этого, при изготовлении дробилки для дерева можно самостоятельно выбрать двигатель с необходимым показателем мощности и нужным количеством пил.

виды и классификация, уход и безопасность при работе

Дробилка для дерева — это машина, которую используют в перерабатывающей промышленности, на деревообрабатывающих предприятиях и на предприятиях сферы услуг. С помощью такого оборудования отходы из дерева измельчаются в технологическую щепку и подготавливаются как сырье для применения в производственном процессе предприятия.

Виды дробилок для дерева
Классификация
Технические характеристики механизма
Уход
Техника безопасности

Технический этап измельчения древесины включает в себя:

транспортировку сырья на основное производство;
измельчение сырья в машине;
формирование полученного сырья по фракциям, с удалением кусков не соответствующим технологическим параметрам;
отгрузка готовой продукции покупателям после формирования.

Из технологической щепки может быть изготовлена прессованная плита, бумага или картон, брикеты и многое другое.

Предприятия сферы услуг измельчают древесину для последующей утилизации.

Нередко такого типа устройства, но в облегченном варианте используются на подсобных хозяйствах, для того чтобы измельчить мусор после обрезки деревьев, веток или для получения материала, который накладывается под растения для удержания влаги, замедления роста сорняков.

Виды дробилок для дерева

Различают дробилки:

стандартные;
универсальные.

Стандартные перерабатывают дерево от одного метра в длину, а универсальные используются для переработки небольших веток, брусков.

По типу мотора дробилки бывают:

электрические;
автономные (дизельные или бензиновые).

У электрических, как правило, небольшой вес, работают они при малой номинальной мощности, достаточно двух киловатт, но может быть и более.

В таких моделях человек закладывает древесину в оборудование самостоятельно, а основной элемент, который используется в работе механизма, это диск для резки.

Полупрофессиональные и профессиональные дробилки для древесины работают, как правило, на жидком топливе, хотя среди профессиональных встречаются машины с электрическим двигателем. Они имеют большие габариты и вес, скорость резки.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.

Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка. Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Технические характеристики механизма

Особенностью рыночной экономики

является широкий ассортимент предложений такого оборудования зарубежными и отечественными производителями, поэтому покупатель должен знать основные технические характеристики механизма, на которые он должен обратить внимание при покупке:

Мощность установки. Именно она основа производительности.
Назначение агрегата. Одни необходимы для измельчения веток, травы, другие для дробления бревен, деревьев.
Вид топлива. Одни работают только на электричестве, другие как на электричестве, так и на бензине или дизельном топливе.
Мобильность установки. От этого зависят габариты дробилки, вес, быстрота работы.
Функциональные возможности. Универсальные приспособления используются, как правило, в быту и имеют несложную конструкцию, в таких механизмах, как правило, один режим измельчения, в профессиональных уровень дробления можно регулировать.

Если останавливаться на производителях такого промышленного оборудования, как дробилки одно из лидирующих мест занимают:

немецкие фирмы «Pallman», «Hombak», «Maier»;
китайская «Kefid»;
российские фирмы «РубМастер» и «БиоСфера».

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм. Следует обратить внимание на такие моменты:

Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.
Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Техника безопасности

При работе на дробилке необходимо соблюдать правила охраны труда, чтобы не получить травму. В процессе дробления сырья непроизвольно могут разлетаться в разные стороны щепки, поэтому необходимо работать в маске, специальных защитных очках и в головном уборе. Одеться нужно так, чтобы части одежды не смогли попасть в измельчитель. На руках должны быть перчатки, которые не сползают с рук. Главное, ни в коем случае нельзя поправлять, доставать предметы, застрявшие в работающем механизме.

Угловая шлифовальная машина HACK — Сделайте измельчитель веток

Вы первый человек, которого я увидел на YouTube, который действительно использует свои режущие инструменты без значительного падения оборотов во время работы. Я всегда удивляюсь, почему люди перегружают свои шлифовальные машины и дрели, так что они значительно падают в оборотах. Рез становится намного чище, когда вы позволяете ему проходить в основном под […]

Вы первый человек, которого я видел на YouTube, который действительно использует свои режущие инструменты без значительного падения оборотов во время работы.

Меня всегда удивляло, почему люди перегружают свои шлифовальные машины и дрели так, что у них резко падают обороты. Разрез становится намного чище, когда вы позволяете ему проходить в основном под собственным весом. Большая похвала! Добавьте коническую шайбу между каждым лезвием.

Сместите лезвия Так, чтобы каждое лезвие соприкасалось в противоположных 180-градусных точках окружности. Таким образом, материал будет полностью измельчен без необходимости подачи под углом, и его не нужно будет постоянно перемещать при подаче. Очень хорошая конструкция. Супер страшно. Тем лучше от того, что ты страшный.

Очень нравится! Я думаю, что биение в подвесной пластине могло быть лучшим решением, чем просто установка шайбы в отверстие, но это только мое мнение. Я также думаю, что некоторые 10-дюймовые пилы, которые у меня завалялись, и двигатель мощностью 7 л.с. от старой газонокосилки были бы очень забавны.

Отличные постройки. Подписка наверняка сейчас! Хорошая работа. Этот тип устройства был бы очень полезен для компостирования — вы можете кормить его пищевыми отходами, листьями и т. д. Я вижу, что было сложно удерживать древесину, прижимающуюся к лезвиям, но вы можете решить эту проблему, добавив какой-либо тип кормушки (рот). ), в котором используется резина или пластик, чтобы прижимать древесину к лезвиям (вместо того, чтобы вручную перенаправлять ее).

Я бы также попытался вставить болты в корпус лезвия, чтобы вам было легче менять лезвия, когда они затупятся. Вы не хотите частично разрушать и восстанавливать его, чтобы поддерживать его. Отличное начало, однако! Было бы хорошо увидеть систему подачи для этого, чтобы вам не приходилось держать его / защищать вас от отдачи.

Я думаю, вы не можете увеличить крутящий момент и замедлить его, потому что эти лезвия так не работают. Создает действительно мелкую пыль, а не стружку. Отличное видео. Я многому научился. На самом деле мне нужно построить очень похожую дробилку древесины. Моя идея состоит в том, чтобы сделать систему с двумя осями, но я действительно не знаю, сколько места я должен оставить между дисками пилы и верхними частями ящика

.Отличная работа. И именно то, что я искал. Если бы кожух/крышка лопасти в сборе был прикручен к основанию болтами, это облегчило бы обслуживание. Возможно, добавьте входной желоб, чтобы помочь направить древесину и минимизировать отдачу, особенно если он расположен под углом к оси.

Я сделаю один и добавлю расположение типа мусорного ведра. Subbed! Мне кажется, что фрезы могут захватить работу и втянуть ее внутрь. Я думаю, что уровень входа в работу должен быть поднят чуть ниже центральной высоты фрез. Таким образом, резчики не должны хватать жесткий кусок дерева и тянуть его под себя. При поднятом рабочем столе только стружка будет попадать под ножи и выбрасываться назад

Как сделать мульчу (без измельчителя)

Отказ от ответственности: Некоторые ссылки на этой странице могут быть партнерскими. Если вы нажмете на партнерскую ссылку и совершите покупку, я могу получить комиссию. Как партнер Amazon я зарабатываю на соответствующих покупках.

Укладка мульчи в саду — отличная идея по многим причинам. Это может помочь вашим растениям процветать, уменьшив проблемы с сорняками, и может даже помочь почве лучше удерживать влагу.

Если у вас во дворе много лишней древесины, вы можете превратить часть ее в мульчу. Сделать мульчу из древесной щепы было бы легко, если бы у вас была дробилка для древесины, которую вы могли бы использовать.

Однако у большинства людей нет измельчителей, которые можно использовать для приготовления мульчи. Есть ли хороший способ сделать мульчу, если у вас нет измельчителя?

Продолжайте читать, чтобы узнать, как сделать мульчу без измельчителя. Это поможет вам добиться хороших результатов при создании мульчи, даже если вам придется делать это вручную.

Изготовление мульчи путем рубки дров самостоятельно

Это может занять довольно много времени, но вы можете создать мульчу, просто рубя дрова вручную. Пока у вас есть топор, это будет возможно сделать.

Возьмите ветки деревьев или бревна, которые лежат у вас во дворе. Возьмите свой топор и начните рубить дерево на мелкие кусочки.

Было бы полезно использовать сучкорезы, чтобы разрезать части ветвей дерева на более удобные части. Вы также можете сделать это своим топором, но для некоторых бревен может быть быстрее и менее жестко использовать сучкорезы.

Изготовление мульчи займет много времени, но вы можете сделать это, если хотите попробовать. Недостатком является то, что это физически сложный способ сделать мульчу.

Даже измельчение одного или двух бревен, чтобы превратить их в мульчу, утомит большинство людей. Если вы не в отличной форме, возможно, стоит поискать другой метод.

Конечно, возможность потренироваться — это не обязательно плохо. Просто будьте честны в своих физических ограничениях и не пытайтесь зайти слишком далеко.

Может показаться заманчивым иметь возможность сэкономить несколько долларов, сделав мульчу самостоятельно, но это того не стоит, если вы навредите себе. Будьте осторожны, пытаясь таким образом рубить дрова для создания мульчи вручную.

Вы можете использовать молот вместо топора, если считаете, что это сработает лучше. Иногда легче разбить куски дерева на куски с помощью молотка, но вам, вероятно, будет лучше немного использовать топор, если вы работаете с бревнами или большими ветками.

Необычные способы изготовления щепы

Следующая идея в некотором роде странная, но некоторым людям удалось воплотить ее в жизнь. Вы можете попробовать сделать древесную щепу, перепрофилировав инструменты, которые есть у вас дома.

Например, вы можете попробовать использовать что-то вроде угловой шлифовальной машины, чтобы уменьшить размеры кусков дерева. Подавая небольшие кусочки дерева в угловую шлифовальную машину, можно было бы сделать их еще меньше.

Некоторые люди также использовали небольшие бензопилы, чтобы распиливать бревна и ветки на мелкие кусочки. Вы не сможете получить достаточно маленькие кусочки дерева, чтобы их можно было использовать в качестве мульчи при использовании стандартной бензопилы, но вы можете сделать управляемые куски дерева, которые вы можете попытаться разбить.

Люди даже пытались переезжать бревна и ветки своими автомобилями и тракторами, чтобы получить щепу. Конечно, это может быть плохой идеей, если вы заботитесь о состоянии своих шин.

Если вы решите сделать щепу, используя любую из этих нестандартных идей, вам нужно быть осторожным. Неразумно подвергать себя опасности, и вы всегда должны ошибаться в сторону осторожности.

Лучше пойти и купить оборудование, необходимое для производства щепы, чем навредить себе. Не делайте ничего опрометчивого и старайтесь держать себя в руках, даже если вы просто рубите дрова топором.

Вероятно, лучше всего использовать измельчитель веток

Как и следовало ожидать, лучше всего использовать измельчитель веток, если вы хотите сделать самодельную мульчу. Попытка сделать древесную стружку вручную будет таким трудоемким процессом, что может оказаться непрактичной.

Вы действительно можете это сделать, но вряд ли многие люди захотят посвящать этому время. Если вы занятый профессионал, то у вас может не хватить времени, чтобы превратить ваши бревна в щепу без измельчителя древесины.

Покупка измельчителя может быть отличной идеей, потому что это даст вам простой способ избавиться от упавших веток на вашем участке. Если вам регулярно приходится убирать ветки после урагана, то инвестировать в измельчитель веток — не такая уж плохая идея.

Примечательно и то, что купить измельчители веток не составит большого труда. На рынке можно найти дробилки для древесины по очень разумной цене.

Когда вы можете приобрести измельчитель древесины менее чем за 200 долларов, нет особого смысла преодолевать все трудности, пытаясь сделать мульчу без него. Вы знаете, что делать, если вы просто предпочитаете не тратить деньги, но стоит подумать о покупке измельчителя древесины, если вы хотите легко делать мульчу.

На рынке представлено множество различных типов измельчителей древесины, которые вы могли бы изучить. Вам не нужно покупать очень дорогой промышленный измельчитель древесины, чтобы получить хорошие результаты при производстве мульчи из древесной стружки.

Обычные бытовые измельчители древесины можно приобрести в основных хозяйственных магазинах. Если вам интересно посмотреть, что там есть, вы всегда можете посмотреть в следующий раз, когда вам нужно будет что-то купить в хозяйственном магазине.

Заключительные мысли

Изготовление мульчи из древесной щепы своими руками будет сложной задачей, если у вас нет измельчителя, который можно использовать.
