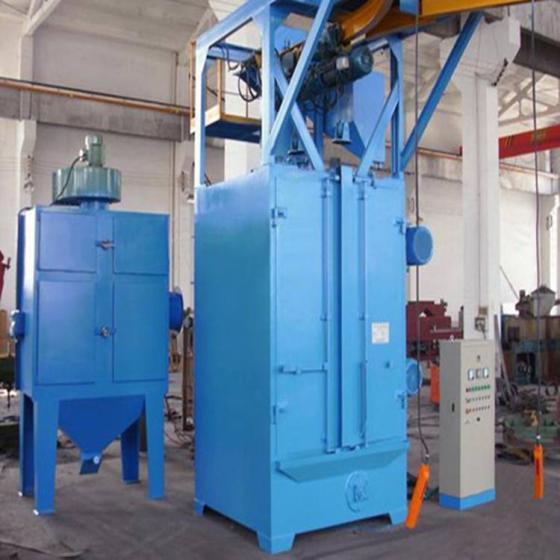

Дробемет q3720: Дробемет подвесной Q3720 серия Стандарт

Дробемет подвесной Q3720 серия Стандарт

Описание

Дробеметные установки подвесного типа широко используются в литейном, машиностроительном производстве, производстве стальных конструкций для очистки металлических изделий дробью от различного вида загрязнений: окалины, пригара, ржавчины, заусенцев, остатков формовочной смеси, старой краски и пр.

Дробеметная установка подвесного типа является универсальной и подходит для обработки изделий разных габаритов как с простой, так и сложной геометрической формой, неровной поверхностью.

Комплектация поставки

  • Дробеметная камера – 1 шт.
  • Элеватор – 1 шт.
  • Сепаратор – 1 шт.
  • Дробеметные головки в сборе – 2 шт.
  • Система вращения подвесок – 1 шт.
  • Крюк – 1 шт.
  • Винтовой транспортер – 1 шт.
  • Шкаф управления (контроллер PLC) – 1 шт.
  • Система пылеудаления – 1 шт.

В зависимости от формы, размеров и веса очищаемых деталей, по согласованию с заказчиком, дробемет может быть оснащен подходящей по габаритам рабочей камерой и крюками с требуемой грузоподьемностью.

Производство подвесного дробемета

Цикл работы подвесного дробемета

1. Обрабатываемые детали навешиваются на вращающуюся поворотную подвеску — крюк.
2.Подвеска поднимается на установленную высоту и подается в изолированную рабочую камеру дробемета, где будет осуществляться процесс обработки.
3. Двери камеры дробемета герметично закрываются.
4. Подвеска вращается, включается система циркуляции дроби и пылеулавливания.
5. Цикл очистки:
Открываются пневматические шиберы подачи дроби на дробеметные головки. Факел дроби от дробеметной головки покрывает рабочую зону с очищаемыми изделиями. Поток дроби подается по команде с программируемого контроллера, либо в ручном режиме оператором. Подвеска вращается вокруг своей оси в двух направлениях, обеспечивая качественную и равномерную очистку деталей с труднодоступными поверхностями.
6. По окончанию установленного цикла очистки подвеска с обработанным изделием выгружается на позицию разгрузки.
Далее можно запускать новый цикл очистки.

На дробеметной установке используется система вытяжной вентиляции. Данная система проста в обслуживании, обладает высокой производительностью.

По согласованию с заказчиком дробеметные камеры подвесного типа могут поставляться в разных вариантах исполнения подвесного пути и конструкции камеры:
• Камера с «I»-образным путем – камера с тупиковым исполнением с 1 подвеской;
• Камера с «Y»-образным путем – камера с тупиковым исполнением с 2 подвесками;
• Камера с «O»-образным замкнутым путем – проходная камера непрерывного или периодического действия с несколькими подвесками.

Оставить заявку

Дробемет подвесного типа Q376, серия Стандарт

  • Эффективный объем очистки, мм: ∮600×1200
  • Несущая способность одного крюка, кг: 500

Подробнее

Дробемет подвесного типа Q3710, серия Стандарт

  • Эффективный объем очистки, мм: ∮1200×1800
  • Несущая способность одного крюка, кг: 1000

Подробнее

Дробемет подвесного типа Q378, серия Проф

  • Эффективный объем очистки, мм: ∮1000×1500
  • Несущая способность одного крюка, кг: 1000

Подробнее

Дробемет подвесного типа Q3710, серия Проф

  • Эффективный объем очистки, мм: ∮1200×1500
  • Несущая способность одного крюка, кг: 1000

Подробнее

Дробеметы и дробеметные установки MGX

Дробеметы и дробеметные установки (подвесные, барабанные, проходные, с вращающимся столом, роликовые) для очистки литья, металлоконструкций и проката

ДРОБЕМЕТЫ ПОДВЕСНОГО ТИПА — Q376, Q378, Q3710, Q3720, Q3750

ДРОБЕМЕТ Q376

ДРОБЕМЕТНАЯ УСТАНОВКА Q3710

ПОДВЕСНОЙ ДРОБЕМЕТ Q3710

КОНСТРУКТИВНЫЕ ОСОВЕННОСТИ ПОДВЕСНЫХ ДРОБЕМЕТОВ

Дробеметные машины подвесного типа серии Q37 поставляются в нескольких вариациях подвесного пути и конструкций рабочей камеры:

— Камера тупиковая с «I»-образным исполнением пути и 1-ой подвеской;

— Камера тупиковая с «Y»-образным исполнением пути и 2-мя подвесками;

— Проходная камера с «O»-образным замкнутым исполнением пути с несколькими подвесками.

Основные узлы: Дробеметные агрегаты серии Q37 оборудованы камерой из стальных листов Q235, обшивка камеры выполняется из стальных плит ZCr5 и имеет 2/3/4 дробеметных турбины.

В нижней части рабочей камеры стальные плиты имеют изогнутую форму и образуют воронку, по которой дробь перемещается на винтовой конвейер. За герметичное закрытие дверей дробемета отвечает пневматическая система управления.

Обшивка дверей изнутри выполнена из стали марки 65Mn с резиновым уплотнением. Все установки серии Q37 снабжены вращающимся крюком, на который подвешиваются очищаемые изделия.

Дробеметная турбина изготавливается с использованием современных японских технологий «shot blast» (направленный поток дроби), позволяющими достичь высокой эффективности очистки и стабильность работы. Специальная конструкция перегородки между створками двери препятствует вылету дроби.

Вся серия Q37, как и установки младших моделей, имеет сепаратор для отделения дроби от песка, окалины и пр.Система пылеулавливания использует двухступенчатую очистку воздуха, позволяющая улавливать 99% пыли, поступающей в систему.

НАЗНАЧЕНИЕ ПОДВЕСНЫХ УСТАНОВОК

Дробеметы подвесного типа серии Q37 предназначены для дробеметной очистки поверхности металлических изделий средних и крупных размеров от 150 мм до 2000 мм, требующих деликатной обработки.

Принцип работы подвесного типа серии Q37: Обрабатываемые изделия навешиваются на крюк подвески дробеметной машины, который поднимается на требуемую высоту и направляется в камеру. Двери герметично закрываются, включается устройство вращения подвески, система пылеулавливания и винтовой конвейер подача дроби. Подача дроби на дробеметные турбины осуществляется по команде оператора, происходит открытие пневматических шиберов и факел дроби направляется на изделия. По ходу рабочего цикла обработки меняется направление вращение подвески в дробеметной камере, в результате обеспечивается высокая степень очистки изделия со всех сторон от литейного пригара, ржавчины или краски. По окончанию цикла очистки, подвеска с готовым обработанным изделием передается в позицию разгрузки.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ДРОБЕМЕТНЫХ МАШИН ПОДВЕСНОГО ТИПА СЕРИИ Q37

Проходные дробеметы и дробеметные установки Q69, Q38, QR7. Дробеметы для упрочнения поверхности (наклепа), очистки металлоконструкций и проката.

ДРОБЕМЕТЫ ПРОХОДНОГО ТИПА С РОЛИКОВЫМ КОНВЕЙЕРОМ ДЛЯ ПРОКАТА

ПОДВЕСНОЙ ПРОХОДНОЙ ДРОБЕМЕТ

Специальные дробеметные установки служат для удаления загрязнений с поверхности стальных полос, листов, сварных металлоконструкций, слябов и различного металлопроката. Эти машины не являются стандартными установками, любые параметры могут быть настроены в соответствии с требованиями заказчика, поэтому свяжитесь с нами для согласования любой дополнительной информации, наша команда квалифицированных инженеров предоставит вам наиболее профессиональные решения по оптимальной стоимости.

Дробеметы проходного типа с роликовым ковейером предназначены для изделий с размерами: ширина 0,2-3 м, высота 0,2-3 м, длина 2-30 м.

Проходные конвейерные дробеметы горизонтального типа состоят из передней и задней вспомогательных помещений, камеры для дробеструйной очистки, конвейерной системы, устройства циркуляции абразива, платформы для технического обслуживания, системы удаления пыли и электрической системы управления. Дробеметы оснащены мощной турбинной системой, которая обеспечивает значительное снижение эксплуатационных расходов за счет ускорения производительности, оптимизации потребления абразива и энергопотребления.

Назначение: 1) Удаление ржавчины и окалины 2) Удаление краски и текстурирование поверхности 3) Удаление сварочного шлака 4) Удаление заусенцев

ДРОБЕМЕТЫ ДЛЯ НАКЛЕПА (УПРОЧНЕНИЯ) ПОВЕРХНОСТНОГО СЛОЯ

Дробеметы для наклепа используются для создания поверхностного упрочненного слоя с мягкой сердцевиной, например, для наклепа пружин, износостойких деталей или листового проката. Наклеп способствует улучшению механических свойств металла путем создания поваженного давления (напряжения) на обрабатываемой поверхности изделия.

Дробеметное упрочнение является эффективным способом повышения срока службы металлических изделий. Наклеп поверхностного слоя изделий также способствует увеличению износостойкости и твердости.

Толщина слоя наклепа у таких дробеметов, определяется специальной конструкцией дробеметных головок (усовершенствованное метательное колесо), размером дроби и специальных лопаток из износостойкого чугуна с высоким содержанием хрома.

Ключевые особенности:

— Наличие инверторов, позволяющих задавать нужную скорость подачи дроби, получая требуемые значения при упрочнении (международный стандарт по Альмен-тестам)

— Степень подготовки поверхности 0,3-0,5A (полоски Альмена)

— Особая конструкция головок для эффективного наклепа

— Вращающиеся ролики – обработка всей поверхности изделий

— Упрочненная конструкция рабочей камеры (усиленная броня)

ДРОБЕМЕТ ДЛЯ НАКЛЕПА ПОВЕРХНОСТИ

ДРОБЕМЕТЫ ДЛЯ ОЧИСТКИ МЕТАЛЛОКОНСТРУКЦИЙ

ПОДВЕСНОЙ ПРОХОДНОЙ ДРОБЕМЕТ

Технические характеристики дробемета QH-3720U:

1.  Макс. габаритные размеры обрабатываемого изделия 6000×2000×1000 мм

2. Максимальный вес одного изделия 2500 кг

3. Производительность 0.8~1.5 м/мин

4. Дробеметная головка:

— Модель головки QBH-037 (высокопроизводительная)

— Количество головок 8 шт. (подшипники SKF / NSK)

— Мощность 8×11кВт = 88 кВ

— Расход дроби 8×300 кг/мин

— Скорость метания дроби 78 м/с

— Срок службы лопаток > 600 часов

— Срок службы направляющей втулки > 1200 часов

— Срок службы распределительного колеса > 6000 часов

5. Срок службы брони дробеметной камеры от 8000 до 10000 часов

6. Рекомендованный диаметр дроби 0.8-1.2 мм

7. Общая установленная мощность 153 кВт

Дробеметная установка QH-3720U подвесного типа (с проходной рабочей камерой) – специальная модель дробемета, разработанная нашей компанией, с 2-мя вспомогательными камерами и 8-ю дробеметными головками мощностью по 11 кВт (8×11 кВт = 88 кВт).

Дробемет QH-3720U предназначен для очистки металлоконструкций длиной до 6 метров от загрязнений в виде ржавого налета, лакокрасочных покрытий или пригара.  Степень очистки изделий 98% металлический блеск. Материал брони дробеметной камеры — износостойкая марганцовистая сталь SPMn13 сталь, толщина брони дробеметной камеры 10 мм. Срок службы брони дробеметной камеры от 8000 до 10000 часов.

ДРОБЕМЕТЫ БАРАБАННЫЕ С ЛЕНТОЧНЫМ ТРАНСПОРТЕРОМ Q326, Q3210, Q3220, Q3110, Q3113, 15GN И 28GN ДЛЯ ОЧИСТКИ ОТ ПРИГАРА

СКИПОВЫЙ ЗАГРУЗЧИК Q3210

Камера установки Q3210

ДРОБЕМЕТ Q3210 Кемерово

Дробеметы барабанного типа серии Q326, Q3210, Q3220, серии Q15GN и Q28GN с ленточным транспортером – это новый тип дробеметных агрегатов, предназначенных для очистки с поверхности металлических изделий загрязнений в виде пригара, ржавого налета, окалина, краски т.п. Они используются для изделий с массой загрузки от 10 до 360 кг.

Данные очистные установки серии Q32 с ленточным транспортером оборудованы камерой, выполненной из износостойкой марганцовистой стали, направляющих дисков, ленты конвейера, рабочих дверц, ковшевого элеватора, пескоотделителя и системы пылеулавливания. Дробеметная машина при необходимости оснащается загрузочным скиповым загрузчиком.

Принцип работы: изделия помещаются в рабочую камеру дробеметного барабана. При помощи направленного факела дроби от дробеметной турбины и постоянного перемещения изделий в рабочей зоне камеры, обеспечивается равномерная степень очистки. По окончанию цикла очистки камера открывается, конвейер меняет направление движения и изделия выгружаются. Возможны внесения конструктивных доработок в дробеметные агрегаты под конкретные задачи.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ДРОБЕМЕТНЫХ МАШИН Q326, Q3210 Q15GN и Q28GN

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЛИНЕЙКИ Q32 И GN

1.Дробеметная камера выполнена из износостойкой брони, а в основе ленточного транспортера используется резиновая износостойкая лента (для моделей Q326, Q3210, Q3220) // металлический реечный транспортер (для моделей Q15GN, Q28GN). Металлический реечный транспортер гусеничного типа выполнен из выокомарганцовистой стали Mn13 (сталь гадфильда).

2.Дробеметная головка выполнена по японской технологии «shot blast» (направленный поток дроби), имеет сменные быстро заменяемые литые лопатки из высокохромистой стали или чугуна, срок службы, которых более 1500 часов.

3.Ковшевой элеватор включает верхний и нижний ременной шкив, редуктор, натяжитель, резиновый ремнь, сборную воронку для дроби и корпус.

4.Пескоотделитель служит для сепарации дроби от окалины, пыли, песка и сломанной дроби. Содержание примесей после сепарации, подаваемых с дробью на дробеметную головку менее 1%.

5.Пылеуловитель рукавного типа служит улавливания пыли, образующейся в результате дробеструйной очистки изделий. Эффективность пылеуловителя 99%.

6.Система управления на базе контроллера Siemens/Omron. Дистанционный шкаф управления дробеметом для удобства работы (класс защиты GGD-IP54).

Технология обработки на дробемете барабанного типа

Обработка видео. ..

ДРОБЕМЕТЫ БАРАБАННЫЕ Q3110 — Q3113

Дробеметные установки серии Q3110 / Q3113 — барабанного типа служат для очистки поверхности металлических изделий мелких или средних размеров с массой до 30 кг. Дробеметы серии Q31XX состоят из горизонтального цилиндрического барабана, обшитого изнутри износостойкой броней и комплектуется пылеуловителем рукавного типа. Для изделий из цветных металлов рабочая камера может быть обшита резиновой броней.

Принцип работы: С передней стороны ДУ-Q31XX осуществляется загрузка изделий в цилиндрический барабан, с противоположной стороны расположена дробеметная головка, обеспечивающая направленный потока дроби. Равномерная степень очистки изделий достигается за счет их постоянного перемещения в рабочей зоне.

Основные технические параметры дробеметных аппаратов барабанного типа Q3110 | Q3113

Отгрузка установки Q3110

Камера дробемета Q3110

Изделия после дробеметной очистки

ДРОБЕМЁТЫ С ВРАЩАЮЩИМСЯ ПОВОРОТНЫМ СТОЛОМ

Отгрузка установки Q3110

Обрабатываемые изделия помещаются на перфорированный поворотный стол, который поворачивает детали перед одной или двумя дробеметными головками (в зависимости от модели).

 Детали после первого цикла обработки переворачиваются, чтобы очистить необработанную поверхность. Некоторые детали могут быть установлены на штыри, чтобы рикошетом можно было очистить нижнюю часть и добиться однократной очистки.

Временные блокировки дверей не позволяют оператору открывать двери во время процесса струйной обработки или в течение короткого периода времени после завершения цикла струйной очистки, чтобы обеспечить безопасность оператора.

Во время процесса струйной обработки стол вращается, пропуская детали через поток дроби от одной или нескольких дробеметных головок.

Выгодные цены на дробеметы

Лучшие цены на дробеметы || дробеметные установки || расходные и запасные части для Q31, Q32, Q37 — купить выгодно!

Покупая дробеметы у нас, Вы гарантировано получаете оборудование по лучшей цене и квалифицированное сервисное обслуживание, запчасти и расходные комплектующие (лента, лопатки импеллер, броня и т.

п.) по специальной стоимости в течении всего срока эксплуатации. Наши специалисты произведут запуск дробеметной установки в короткие сроки, проведут обучение персонала и проконсультируют по вопросам эксплуатации. Поставляемое оборудование имеет полный комплект документации: паспорт, инструкция по обслуживанию, альбом чертежей и сертификаты.

Дробемет Q3210 Модель 3D

Дробеметы барабанные ленточный Q3213U

Дробемет Q3210 со скиповым загрузчиком

Дробемет подвесного типа QH-3720U для очистки металлоконструкций

Дробемет Q15GN барабанный с автоматической загрузкой

Дробемет Q3710 c подвесным механизмом (2 шт.тали)

Таблица соответствия дробеметных установок различных производителей

Дробеметы барабанные (галтовочные)

Дробеметы барабанного типа с ленточным транспортером

Дробеметы подвесного (кранового) типа

Другое оборудование для литейного производства

Q3720 Пескоструйная машина с крюком / Дробеструйная машина с крюком цена-Qingdao Antai Heavy Industry Machinery Co.

, Ltd.

Описание продукта
Крюковые дробеструйные машины предназначены для очистки деталей, свисающих с подвесного конвейера, и используются для отливок или крупных деталей, которые нельзя перевернуть. Мы предлагаем различные конструкции, в том числе проточные, Y-образные, непрерывные или поточные. Некоторые преимущества наших конструкций включают в себя: требуется небольшое пространство над головой, низкие начальные инвестиции, полное покрытие струей без повреждения деталей.
Дверца пескоструйной машины с подвесным рельсом открывается автоматически, и компоненты загружаются на подвеску, установленную на тележке. Дверь затем закрывается, и дробеметная установка приводится в действие. Абразив с высокой скоростью падает на компоненты на вращающейся подвеске, подвеска вращается как по часовой стрелке, так и против часовой стрелки и в течение определенного периода времени, и производит пескоструйную очистку компонентов. После завершения цикла струйной очистки дробеструйный барабан выключается, дверца автоматически открывается, а подвеска выдвигается для выгрузки компонентов.

В то же время другая подвеска на Y-образной направляющей перемещается для взрывных работ.

Область применения
Пескоструйная и окончательная пескоструйная очистка отливок (особенно хрупких деталей и деталей, подверженных ударным повреждениям)
Удаление окалины с поковок или закаленных деталей

Удаление ржавчины, придание шероховатости, чистовая обработка, подметание
Дробеструйная обработка для поверхностного упрочнения
Удаление заусенцев с пластиковых деталей

Product Advantage
Компактный дизайн и простота в эксплуатации
Высокая эффективность абразивоструйной очистки
Экономичный расход абразива, надежная очистка и сбор пыли
Широкий выбор типов машин и опций
Простая интеграция в производственные линии
Высокая эксплуатационная безопасность
Низкие эксплуатационные расходы, удобная конструкция

Модель

Заготовка очищена

Грузоподъемность

Взрывная мощность

Вентиляционная мощность

Мощность двигателя

Габаритные размеры


мм

кг

кг/мин

М 3

кВт

мм

Q376

Ø600*1100

500

2*120

5000

19

4429*2850*3443

Q378

Ø800*1500

1000

2*200

8000

32,5

4325*2660*5009

Q3710

Ø900*1600

1000

2*250

9000

36,55

5047*3850*5156

QD3710

Ø900*1600

1000

2*250

9000

39,65

5844*2742*5716

Q3720

Ø1400*2300

2000 г.

3*250

15000

61,27

6110*3599*7842

Q3730

Ø1600*2300

3000

3*250

15000

64,4

7085*4650*8652

Q3750

Ø1800*2500

5000

4*250

18000

78,4

7062*5460*8652

Q3780

Ø2000*3000

8000

4*250

20000

81,5

8050*6400*8526
