Древесины таблица прочности – Физико-механические свойства различных пород древесины (по ГОСТ 4631-49), Таблица. Объемный вес. Предел прочности. Модуль упругости.

Механические свойства древесины — Частное предприятие Дорас

Механические свойства древесины

      Свойства древесины оказывать сопротивление действующим на нее внешним механическим силам (нагрузкам) называются механическими. Механические внешние силы в зависимости от характера их действий и направления вызывают в древесине различные напряжения. В соответствии с действиями механических сил различают прочность древесины на растяжение, на сжатие, на изгиб (на излом), на скалывание, на срез, на кручение, на раскалывание, дифференцируются и другие свойства: упругость, пластичность, хрупкость, вязкость, твердость, износостойкость и способность удерживать гвозди, нагели и шурупы.

       Древесина имеет неоднородное строение, поэтому механические свойства ее в разных направлениях не одинаковы. Принято определять сопротивление древесины силам, действующим вдоль волокон (в торец), а также поперек — в радиальном и в тангентальном направлениях.
      При действии на древесину внешней механической силы с постепенным ее нарастанием разрушение древесины наступает не сразу. Древесина в значительной мере противодействует разрушающему действию нагрузки, причем изменяет форму или размеры (изгибается, удлиняется, сжимается). Изменение формы или размеров древесины под действием внешних механических сил называется деформацией. Деформация, исчезающая с прекращением действия силы, называется упругой. Если с прекращением действия силы форма или размеры древесины не восстанавливаются, то деформация называется остаточной. При определенной величине нагрузки упругая деформация переходит в остаточную. Момент такого перехода называют пределом упругости.

Прочность древесины

      Величина силы, вызвавшая разрушение, называется разрушающей силой. Наибольшее сопротивление древесины, граничащее с моментом ее разрушения, называется пределом прочности древесины. Наиболее часто наблюдается работа древесины на сжатие. Сваи, колонны, всякого рода стойки и опоры, ножки в мебели работают на сжатие. Различают сжатие продольное и поперечное в радиальном и тангентальном направлениях.
    До разрушения образец древесины сжимается (уменьшается в размере) по линии действия нагрузки. Это называют усадкой или смятием древесины. Особенно сильно смятие наблюдается при сжатии поперек волокон.
     Предел прочности древесины при сжатии поперек волокон в 5-10 раз меньше предела прочности при сжатии вдоль них, а при растяжении поперек волокон предел прочности в 10-20 раз меньше, чем вдоль волокон.
     Работа древесины на изгиб наблюдается часто. Изгибающие нагрузки нередко несут балки и бруски, стропила, детали эстакад, мостов, мебели. В любом случае изгибаемая деталь одновременно испытывает растяжение и сжатие разных ее частей вдоль волокон (Рис. 1 ). В первом случае верхняя часть сжимается, нижняя растягивается; во втором, наоборот, верхняя растягивается, нижняя сжимается. В первом случае опасное сечение детали будет посередине длины ее, во втором — близ места прикрепления детали. Внутренний слой древесины детали на границе растяжения и сжатия не испытывает ни сжатия, ни растяжения. Этот слой называется нейтральным, и в нем наблюдается напряжение на скалывание.

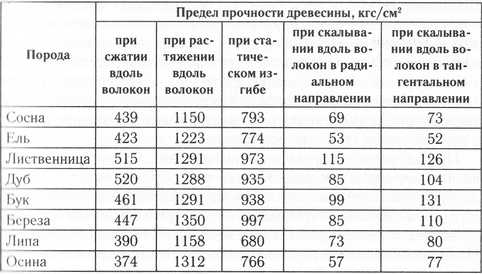

Таблица 1. Предел прочности древесины



Рис. 1. Два типичных случая работы древесины на изгиб:
а — изгибаемая деталь обоими концами опирается на твердые опоры;
б — изгибаемая деталь закреплена только одним концом, а на второй действует нагрузка
прочности древесины при изгибе меньше ее предела прочности при растяжении и больше предела прочности при сжатии вдоль волокон.

Предел прочности древесины при скалывании и перерезании

   Скалыванием называется сдвиг части древесины вдоль волокон, поперек волокон в радиальной или тангентальной плоскостях и поперек волокон перпендикулярно их направлению. Сдвиг поперек волокон перпендикулярно их направлению называется перерезанием, или срезом. Сопротивление древесины на срез больше сопротивления на скалывание вдоль и поперек волокон в несколько раз, так как при скалывании преодолевается только сцепление клеток, а разрушения их стенок не происходит.


Предел прочности древесины при кручении

    Сопротивление древесины кручению наблюдается при работе вращающихся валов, осей, винтов и в других случаях, когда внешняя механическая сила стремится спирально скручивать волокна древесины. При кручении древесина обладает сравнительно небольшим пределом прочности. Повышенная влажность древесины понижает предел ее сопротивления при кручении. Лучше всего при кручении работает береза.

        Основными факторами, влияющими на показатели предела прочности древесины, являются ее влажность, объемный вес и наличие пороков. Увеличение влажности, как правило, понижает предел прочности древесины.  Тяжелая древесина прочнее легкой (при всех других одинаковых условиях). Считается, что предел прочности древесины пропорционален ее объемному весу. Наибольшим пределом прочности обладает древесина комлевая, у нее и наибольший объемный вес. От комля к вершине предел прочности древесины снижается на продольное сжатие, например на 8 % через каждые 6 м длины ствола.
       Предел прочности ядровой и заболонной древесины хвойных пород отличается незначительно. Древесина заболони лиственных пород по прочности ниже ядровой. Пределы прочности древесины деревьев зрелого возраста и деревьев, выросших на благоприятной для них почве, выше.

Упругость и пластичность

       Упругостью называется способность материала восстанавливать свою первоначальную форму после прекращения действия нагрузки.
   Древесина является довольно упругим материалом. Упругость имеет большое практическое значение. В тех случаях, когда требуется смягчить толчки, применяют древесину, которая вследствие своей упругости в значительной степени поглощает толчки и смягчает отдачу.
       Упругость зависит от влажности, объемного веса, прямослойности древесины, от количества и размеров сердцевинных лучей н пей, а также от возраста дерева. Повышение влажности снижает се упругость.
      Значительная упругость древесины хвойных пород при сравнительно небольшом ее объемном весе объясняется прямослойностью ее строения, так как очень мелкие, в большинстве своем однорядные сердцевинные лучи не вызывают значительного искривления волокон.
       Пластичность — свойство древесины, обратное упругости. Пластичностю называется свойство материала изменять форму под действием нагрузки без разрушения и сохраняться в измененном состоянии после прекращения действия сил. Особенно сильно повышают пластичность увлажнение и нагревание древесины паром (пропарка) или горячей водой (проварка).
      Высокой пластичностью отличаются бук, вяз, дуб, ясень. Пластичность древесины хвойных пород, отличающихся прямослойнойностью строения, незначительна.

  Хрупкость, вязкость и раскалываемость

     Хрупкость — свойство материала разрушаться под действием механических сил внезапно, без значительного изменения формы. Совершенно хрупкой древесины нет. Это объясняется волокнистым ее строением. Наиболее хрупкой является древесина ольхи.
     Вязкость — свойство, обратное хрупкости. Чем больше остаточные деформации древесины под действием механических сил, тем ин жость ее выше. Указателем вязкости и хрупкости древесины является ее сопротивление ударному изгибу. Древесина лиственных пород, как правило, оказывает сопротивление ударному изгибу в 1,5-3 раза больше, чем древесина хвойных пород.
     Раскалываемость — это способность древесины расщепляться вдоль волокон под действием клина. Упругость древесины улучшает ее раскалываемость, а вязкость снижает. На раскалываемость влияет и влажность. При повышенной влажности древесина раскалывается легче. Однако при очень высокой влажности древесина мягких пород в результате снижения ее упругости раскалывается плохо. Легко раскалывается мерзлая древесина. Упругая с мелкими сердцевинными лучами древесина хвойных пород легко раскалывается в радиальном и тангентальном направлениях, в особенности ель и пихта. Сильно развитые сердцевинные лучи облегчают радиальное раскалывание, но затрудняют тангентальное. Легко раскалываются все хвойные породы, а также бук, каштан, осина, липа, а в радиальном направлении — дуб. Этим свойством древесины широко пользуются при заготовке бондарной колотой клепки, кровельной щепы, штукатурной дранки.

Твердость и износостойкость

    Твердостью называется свойство материала оказывать сопротивление проникновению твердых тел. Чем выше объемный вес древесины, тем больше ее твердость. Кроме того, твердость торцевой поверхности ствола больше, чем твердость радиального и тангентального разрезов. Так, у лиственных пород эта разница в среднем составляет 30 %, а у хвойных — 40 %.  Твердость древесины значительно снижается при увлажнении. По степени твердости все породы на практике подразделяются на твердые и мягкие.
    К твердым относятся: дуб, граб, ясень, клен, каштан, ильм, вяз, орех, груша, береза, лиственница и др.; к мягким — сосна, ель, пихта, ольха, липа, тополь, ива и др. Иногда выделяют еще третью группу сверхтвердых пород: самшит, фисташка и др.
     Твердость древесины имеет большое производственное значение, так как режущие инструменты для обработки древесины приходится подбирать и затачивать с учетом ее твердости.
   Износостойкость — это способность материала противостоять и шосу. Износ древесины — это изменение ее поверхности в процессе эксплуатации от истирания, смятия, выкрашивания и т. п. Износостойкость древесины довольно высокая и находится в прямой зависимости от ее твердости и объемного веса.

Способность древесины удерживать металлические крепления

   Способность древесины удерживать в себе гвозди, нагели, шурупы идругие металлические крепления обусловливается ее упругостью. Вбиваемый в древесину гвоздь раздвигает волокна, которые вследствие своей упругости давят на поверхность гвоздя и тем самым оказывают сопротивление его выдергиванию. Сопротивление древесины вколачиванию и выдергиванию гвоздей зависит от ее объемного веса, влажности, особенностей строения и направления вбиваемого гвоздя по отношению к волокнам.
    Способность древесины удерживать гвозди и другие металлические крепления определяется силой в килограммах, необходимой для их извлечения. Сила удерживания металлических креплений в древесине зависит от площади соприкосновения древесины с их поверхностью. Гвозди с квадратным или многогранным поперечным сечением, имеющие большую поверхность, нежели гвозди круглого сечения, держатся в древесине прочнее.
     Гвозди любой формы можно вколачивать только в мягкую древесину. В твердой древесине для них предварительно высверливают нгёзда (диаметром 0,7-0,8 толщины гвоздя и глубиной не менее половины его длины). В противном случае материал может расколоться. Кроме того, гвоздь в твердую древесину часто не входит — гнется. Зато в твердой древесине гвоздь держится прочнее, чем в мягкой.
    Во влажную древесину вколотить гвоздь легче, чем в сухую, так как упругость влажной древесины понижена. Но изогнутость волокон после ее высыхания остается, поэтому давление на гвоздь становится незначительным и гвоздь держится слабо.
      В прямослойной древесине, более упругой, чем свилеватая, гвозди держатся прочнее, но прямослойная древесина легче раскалывается. Гвозди, вколоченные в торец древесины, держатся на 25-30 % надёжнее, чем вколоченные в боковую поверхность. Это объясняется тем, что в перерезанном конце волокна имеют пониженную упругость.

Влажность древесины

     Влажность древесины — суммарное количество находящейся в древесине влаги, а именно: связанной влаги, содержащейся в стенках древесных клеток, и свободной влаги, находящейся как внутри клеток, так и в межклеточном пространстве. От содержания в древесине того или иного количества влаги (главным образом связанной) во многом зависят механические и другие свойства древесины.
     Влажность древесины свежесрубленного дерева зависит от породы дерева и составляет от 50 до 100 % и более. Если древесину длительное время (до нескольких месяцев) хранить в отапливаемом помещении, влажность ее уменьшится до 8-12 %. Такая древесина называется комнатно-сухой. Оставленная на воздухе, но под навесом древесина высыхает до влажности 15-20 % (воздушно-сухая древесина). Влажность древесины, находящейся в воде, выше 100 % (мокрая древесина).
     При длительной выдержке древесины на воздухе влажность ее изменяется в зависимости от влажности и температуры окружающей среды (воздуха), в результате древесина приобретает так называемую равновесную влажность. При этом изменение влажности древесины ведет либо к ее усушке (при уменьшении влажности), либо к разбуханию (при увеличении влажности). Заметим также, что сушка сопровождается не только очевидным уменьшением объема древесины, но и ее короблением, а также появлением в древесине трещин. Дело в том, что физические свойства древесины анизотропны, т. е. зависят от направления, выбранного внутри изделия из древесины. Поэтому при сушке древесины ее усушка по разным направлениям идет неодинаково, что и вызывает коробление. То же происходит при разбухании древесины и при изменении внутренних напряжений в результате механической ее обработки.
       Поэтому древесину перед механической обработкой доводят до эксплуатационной влажности, т. е. до той равновесной влажности, которая будет соответствовать условиям окружающей среды в месте эксплуатации изделий из этой древесины. Так, эксплуатационная влажность древесины, предназначенной для изготовления мебели, составляет 7-10%. А вот заготовки для наружных оконных наличников достаточно просушить до влажности 15-20 %.


doras.com.ua

Механические свойства древесины

Механические свойства древесины определяются сопротивлением воздействию внешних сил и нагрузкам, возникающим в самой конструкции опоры.

На прочность древесины оказывают влияние влажность, плотность, возраст и ряд других причин. Например, при повышении влажности сосновой древесины с 15 до 30% предел прочности изгибу уменьшается почти в 2 раза, поскольку вода, раздвигая волокна, уменьшает силу сцепления между ними. Наличие загнивания, сучков, трещин резко ухудшает сопротивление древесины нагрузке.

Технические условия ТУ 34-5602-72 на детали деревянных опор линий электропередачи, утвержденные Минэнерго СССР 22 июня 1972 г., устанавливают требования к древесине опор линий от 0,4 до 220 кВ. Применение ели и пихты разрешается только для изготовления стоек опор с приставками на линиях сельскохозяйственного назначения 35 кВ и ниже. При применении пихты диаметр стоек должен быть увеличен на 2 см.

Качество лесоматериалов для изготовления опор установлено ГОСТ 9463-72, в соответствии с которым для опор линий электропередачи напряжением 35 кВ и ниже должна поставляться древесина сосны, лиственницы, кедра, ели, пихты второго и третьего сорта следующих размеров:
Для опор линий электропередачи напряжением выше 35 кВ размер древесины устанавливается по заказу; должна применяться сосна и лиственница.

ГОСТ нормируются также допустимые пороки древесины.

СНиП П-В. 4-71 разделяет все деревянные конструкции (в том числе и опоры ВЛ) на 10 групп, определяемых температурно-влажностными условиями эксплуатации. Деревянные опоры воздушных линий электропередачи, связи и наружного освещения отнесены к группам В и Г1. К группе В относятся опоры, устанавливаемые на открытом воздухе, в том числе и с расчетной температурой ниже 40 °С, но не соприкасающиеся с грунтом (установленные на приставках). К группе Г1 относятся деревянные конструкции опор, устанавливаемых в грунт. Такая систематизация позволяет дифференцировать требования к различным конструкциям.

Одним из основных показателей механических свойств древесины является ее предел прочности. Пределы прочности древесины при сжатии, растяжении, изгибе и скалывании определяются по ГОСТ 11492-65— 11497-65.

Качественная древесина сосны и ели при влажности 15% должна иметь предел прочности: при сжатии вдоль волокон 30 МПа*, при статическом изгибе 50 МПа.

Средняя величина временного сопротивления древесины при влажности 15% приведена в табл. 1.

Таблица 1. Временное сопротивление древесины, МПа

Порода	Растяжение вдоль волокон	Сжатие		Изгиб	Скалывание вдоль волокон
		вдоль волокон	поперек волокон
Сосна Ель Лиственница Пихта	100 100 120 80	40 40 48 32	4,7 4,7 5,6 3,8	75 75 90 60	6,8 6,8 8,1 5,4

Для обеспечения надежной работы конструкции в расчетах предусматривается определенный запас прочности, поэтому расчетное сопротивление древесины значительно меньше временного.

Расчетные сопротивления принимаются по СНиП из условий работы опоры или других деревянных конструкций, которые для нормальных режимов приведены в табл. 2.

Таблица 2.

Расчетное сопротивление древесины, МПа

Вид напряжения	Порода дерева
	сосна, ель	лиственница	пихта
1. Изгиб: а) круглые лесоматериалы без врезок б) элементы прямоугольного сечения с размерами сторон 14 см и более 2. Растяжение вдоль волокон: а) элементы, не имеющие ослабления в расчетном сечении  б) элементы, имеющие ослабления в расчетном сечении  3. Сжатие и смятие вдоль волокон 4. Сжатие и смятие всей поверхности поперек волокон 5. Скалывание вдоль волокон при изгибе и в соединениях для максимального напряжения.	16 15 10 8 13 1,8 2,4	19,2 18 12 9,6 15,6 2,2 2,9	12,8 12 8 6,4 10,8 1,4 1,9

* Здесь и далее давление, вакуум и другие единицы приведены системе СИ.

www.stroitelstvo-new.ru

Физические и механические свойства древесины.

Особенности   древесины применительно к  конструированию мебели определяются, главным образом , ее физическими и механическими  свойствами. Физические свойства древесины характеризуются её внешним видом (цвет, блеск, текстура), плотностью, влажностью, гигроскопичностью, теплоёмкостью и др. Древесину  как материал используют в натуральном виде (лесоматериалы, пиломатериалы), а также после специальной физико-химической обработки. Важное декоративное свойство и диагностический признак - цвет древесины., характеристики которого изменяются в широких пределах (цветовой тон 578-585 нм, чистота цвета 30-60%, светлота 20-70%). Блеск наблюдается у древесины  некоторых лиственных пород, особенно на радиальном разрезе. Текстура — рисунок древесины, образующийся при перерезании анатомических элементов ее структуры, — особенно эффектна у лиственных пород. Механические свойства древесины характеризуют ее способность сопротивляться воздействию внешних сил (нагрузок).  К ним  относятся прочность, твердость, деформативность, ударная вязкость. Прочность Прочностью называется способность древесины сопротивляться разрушению под действием механических нагрузок. Она зависит от направления действующей нагрузки, породы дерева, плотности, влажности, наличия пороков и характеризуется пределом прочности — напряжением, при котором разрушается образец. Различают основные виды действия сил: растяжение, сжатие, изгиб, скалывание. Твердость Твердостью называется способность древесины сопротивляться внедрению в нее более твердых тел. Основные прочностные показатели   древесины   сравнительно  по породам  ( при  влажности 12 процентов) ,   приведены в следующей таблице Порода Плотность Предел прочности, МПа   при Твердость Модуль упру — древесины кг/ куб.м статическ. изгибе сжатии вдоль волокон растяж. вдоль волокон скалывании вдоль волокон Н/кв. мм гости при изгибе, рад. танг. торц. рад. танг. ГПа Акация белая 800 148 73,1 171 13,2 14,7 94,2 66,2 75,9 16,3 Береза 640 109,5 54,0 136,5 9,02 10,9 46,3 35,9 32,1 14,2 Бук 680 104 52,9 124 12,1 14,0 65,1 53,2 49,5 12,4 Вяз 650 92,4 45,6 84,5 8,85 9,91 54,7 41,2 41,1 10,1 Граб 795 127,7 60,9 128,5 14,7 18,5 88,4 75,9 78,1 3,2 Груша 710 106 57,7  — 8,58 13,3 77,0 57,7 58,9 11,9 Дуб (грузинск.) 780 87,3 55,9  — 10,7 12,7 57,3 48,2 52,8  — Ель 445 78,6 45,0 101 6,83 6,72 39,2 17,5 17,8 9,60 Ива 455 70,7 38,2 99,1 7,26 10,3 27,4 20,9 20,7 8,98 Клен 690 115 58,5  — 12,0 13,7 73,8 54,1 57,4 11,9 Липа 495 86,4 45,8 117 8,42 8,00 25,0 16,7 17,4 8,94 Лиственница 665 108,8 61,5 124 9,78 9,11 42,0 31,5 33,4 14,3 Ольха 525 78,9 44,5 97,3 7,97 9,80 39,2 26,5 28,2 9,33 Орех грецкий 590 108 55,4  — 10,7 11,4 62,0  —  — 11,7 Осина 495 76,5 43,1 121 6,15 8,42 25,8 18,7 19,6 11,2 Пихта сибирск. 375 67,9 40,0 66,3 5,87 5,71 27,4 15,1 14,2 9,02 Сосна обыкн. 505 84,5 46,3 102 7,44 7,23 28,4 22,5 23,2 12,2 Тополь 455 68,0 40,0 87,8 5,96 7,15 26,7 18,5  — 10,3 Ясень обыкн. 680 118 56,2 140 13,4 13,0 78,3 57,1 65,1 11,9 Сокращения : рад. - радиальный, танг. - тангенциальный, торц. — торцовый По твердости торцевой поверхности древесина разделяется на три группы — мягкие — 40 Н/кв. мм, твердые 41- 80,  и очень твердые — более 80  Н/кв. мм. Источник : « Справочное пособие по деревообработке» , В.В. Кислый, П.П.Щеглов и др. издание «Бриз», 1995 г.г. Как видно из таблицы,  прочностные свойства  древесины зависят от ее плотности. На величину прочности и твердости оказывает большое влияние и влажность древесины. При увеличении влажности, прочность и твердость материала существенно снижаются. Например, у большинства пород  при увеличении влажности с 12 до 30 процентов, предел прочности на изгиб уменьшается в 1,6 — 1,7 раза, а торцевая твердость — в 1,5 — 2 раза  и более.   Прочностные показатели древесины, вследствие ее выраженной анизотропии,  существенно   зависят от направления приложения нагрузки. Например, твердость торцовой поверхность выше тангенциальной и радиальной на 30 — 40 %. По удельной прочности при растяжении вдоль волокон , т.е. прочности приведенной к единице массы , древесина не уступает конструкционной стали и дюралюминию, см. таблицу Сравнительная удельная прочность некоторых конструкционных материалов Материал Плотность 1000 кг/м3 Предел прочности при растяжении МПа Модуль упругости, ГПа Удельная прочность, МПа Удельная жесткость, ГПа Сосна вдоль волокон при  влажности  12% 0,5 102,0 12,8 201,0 25,6 Ясень вдоль волокон при влажности 12 % 0,68 140,0 16,1 205,9 23,5 Береза вдоль волокон при влажности  12 % 0,63 137,0 18,7 217,5 29,7 Сталь 3 7,85 400,0 210,0 51,0 26,8 Сталь 35 ХГСА 7,85 1650,0 210,0 210,0 26,8 Дюралюминий Д-16 2,8 490 70,0 175,0 25,0 Важным  конструктивным показателем  древесины является    коэфициент  разбухания (определяемый  в процентах на процент влажности), котрый для указанных в таблице  пород  находится в следующих пределах:   в радиальном направлении от 0,11 до 0,29,   в тангенциальном направлении — от 0,26 до 0,38   в объеме  от 0,39 до 0,65. Свойства  природной древесины могут быть существенно изменены путем специальных ее обработок, называемых модификацией. Иллюстрации к методам  определения основных   прочностных  показателей  древесины  см.  на  http://www.wood.ru/ru/index.php3?reg=1&pag=lpsmeh Перечень стандартов на основные методы испытаний древесины Номер стандарта стр. Наименование стандарта ГОСТ 16483.0-89 11 Древесина. Общие требования к физико-механическим испытаниям Wood. General requirements to physical and mechanical tests ГОСТ 16483.1-84 7 Древесина. Метод определения плотности Wood. Method for determination of density ГОСТ 16483.10-73 7 Древесина. Методы определения предела прочности при сжатии вдоль волокон Wood. Methods for determination of ultimate strength in compression parallel the grain ГОСТ 16483.11-72 6 Древесина. Метод определения условного предела прочности при сжатии поперек волокон Wood. Method for determination of conventional ultimate strength in compression perpendicular to grain ГОСТ 16483.12-72 4 Древесина. Метод определения предела прочности при скалывании поперек волокон Wood. Method for determination of ultimate strength in shearing perpendicular to grain ГОСТ 16483.13-72 4 Древесина. Метод определения предела прочности при перерезании поперек волокон Wood. Method for determination of ultimate strength in cutting perpendicular to grain ГОСТ 16483.14-72 7 Древесина. Методы испытаний на разбухание Wood. Methods for swelling testing ГОСТ 16483.15-72 5 Древесина. Метод определения водопроницаемости Wood. Determination method of watertightness ГОСТ 16483.16-81 7 Древесина. Метод определения ударной твердости Wood. Method for determination of impact hardness ГОСТ 16483.17-81 7 Древесина. Метод определения статической твердости Wood. Method for determination of static hardness ГОСТ 16483.18-72 4 Древесина. Метод определения числа годичных слоев в 1 см и содержания поздней древесины в годичном слое Wood. Method for determination the number of annual rings in 1 cm and content of latewood in an annual ring ГОСТ 16483.19-72 3 Древесина. Метод определения влагопоглощения Wood. Determination method of moisture absorption ГОСТ 16483.2-70 6 Древесина. Метод определения условного предела прочности при местном смятии поперек волокон Wood. Method for determination of conventional ultimate strength in local compression perpendicular to grain ГОСТ 16483.20-72 3 Древесина. Метод определения водопоглощения Wood determination method of water absorption ГОСТ 16483.21-72 5 Древесина. Методы отбора образцов для определения физико-механических свойств после технологической обработки Wood. Methods of testing for determination of physico-mechanical characteristics after technological treatment ГОСТ 16483.22-81 4 Древесина. Метод определения сопротивления раскалыванию Wood. Method of cleavage strength determination ГОСТ 16483.23-73 4 Древесина. Метод определения предела прочности при растяжении вдоль волокон Wood. Method for determination of ultimate strength in tension along the grain ГОСТ 16483.24-73 4 Древесина. Метод определения модуля упругости при сжатии вдоль волокон Wood. Determination method of modulus of elasticity in compression along fibres ГОСТ 16483.25-73 6 Древесина. Метод определения модуля упругости при сжатии поперек волокон Wood. Determination method of modulus of elasticity in commpression across fibres ГОСТ 16483.26-73 7 Древесина. Метод определения модуля упругости при растяжении вдоль волокон Wood. Determination method of modulus of elasticity in tension along fibres ГОСТ 16483.27-73 7 Древесина. Метод определения модуля упругости при растяжении поперек волокон Wood. Determination method of modulus of elasticity in tension along fibres ГОСТ 16483.28-73 6 Древесина. Метод определения предела прочности при растяжении поперек волокон Wood. Method for determination of ultimate tensile strength across the grain ГОСТ 16483.29-73 7 Древесина. Метод определения коэффициентов поперечной деформации Wood. Method for determination of factors of cross-sectional deformation ГОСТ 16483.3-84 6 Древесина. Метод определения предела прочности при статическом изгибе Wood. Method of static bending strength determination ГОСТ 16483.30-73 7 Древесина. Метод определения модулей сдвига Wood. Method for determination of modulus of shear ГОСТ 16483.31-74 8 Древесина. Резонансный метод определения модулей упругости и сдвига и декремента колебаний Wood. Resonance method for determination of modulus of elasticity and shear and decrement vibrations ГОСТ 16483.32-77 6 Древесина. Метод определения предела гигроскопичности Wood. Method for determination of ultimate hygroscopicity ГОСТ 16483.33-77 7 Древесина. Метод определения удельного сопротивления выдергиванию гвоздей и шурупов Wood. Method for determination of resistivity to nail and woodscrew withdrawal ГОСТ 16483.34-77 7 Древесина. Метод определения газопроницаемости Wood. Method of gas permeability determination ГОСТ 16483.35-88 7 Древесина. Метод определения разбухания Wood. Method for determination of swelling ГОСТ 16483.37-88 7 Древесина. Метод определения усушки Wood. Method for determination shrinkage ГОСТ 16483.39-81 7 Древесина. Метод определения показателя истирания Wood. Method for determination of wear-proofness index ГОСТ 16483.4-73 5 Древесина. Методы определения ударной вязкости при изгибе Wood. Methods for determination of impact bending strength ГОСТ 16483.5-73 7 Древесина. Методы определения предела прочности при скалывании вдоль волокон Wood. Methods for determination of ultimate shearing strength parallel to grain ГОСТ 16483.6-80 7 Древесина. Метод отбора модельных деревьев и кряжей для определения физико-механических свойств древесины насаждений Wood. Method of selection of model trees and logs for determination of physical and mechanical properties of wood plantations ГОСТ 16483.7-71 4 Древесина. Методы определения влажности Wood. Methods for determination of moisture content ГОСТ 16483.9-73 7 Древесина. Методы определения модуля упругости при статическом изгибе Wood. Methods for determination of modulus of elasticity in static bending ГОСТ 16543-71 6 Деревообрабатывающее оборудование. Станки круглопильные обрезные. Основные параметры Edgihg saws. Basic parameters ГОСТ 16588-91 8 Пилопродукция и деревянные детали. Методы определения влажности Sawn products and wooden details. Methods for determining moisture content ГОСТ 21554.1-81 12 Пиломатериалы и заготовки. Методы определения модуля упругости при статическом изгибе Sawn timber and blanks. Methods for determination of modulus of elasticity in static bending ГОСТ 21554.2-81 9 Пиломатериалы и заготовки. Метод определения предела прочности при статическом изгибе Sawn timber and blanks. Method for determination of ultimate strength in static bending ГОСТ 21554.3-82 8 Пиломатериалы и заготовки. Метод контроля прочности при изгибе, растяжении и сжатии Sawn timber and blanks. Method for control of strength by mobulus of elasticity in static bending ГОСТ 21554.4-78 4 Пиломатериалы и заготовки. Метод определения предела прочности при продольном сжатии Sawn timber and semi-manufactures. Method for determining the ultimate strength in comression parallel to grain ГОСТ 21554.5-78 14 Пиломатериалы и заготовки. Метод определения предела прочности при продольном растяжении Sawn timber and semi-manufactures. Method for determining the ultimate strength in tension parallel to grain ГОСТ 21554.6-78 9 Пиломатериалы и заготовки. Метод определения предела прочности при скалывании вдоль волокон Sawn timber and semi-manufactures. Method for determining the ultimate strength in shearing parallel to grain  Источник http://www.doc.softkompas.ru/20 Наука изучающая свойства древесины называется древесиноведение. По этой дисциплине написано большое количество книг и трудов. Зарубежные  материалы  on-line ,  смотреть из книги Forest Products Laboratory. 1999. Wood handbook—Wood as an engineering material. Gen. Tech. Rep. FPL-GTR-113. Madison, WI: U.S. Department of Agriculture, Forest Service, Forest Products Laboratory, англ.. 463 стр.  ссылка https://dwg.ru/dnl/5103 Mechanical Properties of Wood , David W. Green, Jerrold E. Winandy, and David E. Kretschmann  (PDF 1.2 MB , на английском языке, объем текста  46 страниц , включая таблицы и иллюстрации).  Данные приведены  по важнейшим американским породам и породам импортируемым в США, ссылка  https://www.fpl.fs.fed.us/documnts/fplgtr/fplgtr190/chapter_05.pdf Американские статьи по различным вопросам, касающимся свойств древесины и древесных материалов см. на сайте Forest Product laboratory  https://www.fpl.fs.fed.us Составил Абушенко Александр Викторович сентябрь 2003

c-a-m.narod.ru
