Спринклерная и Дренчерная Системы Пожаротушения. Обзор

В чем разница между спринклерной и дренчерной системой?

Спринклеры и дренчеры – это распылители через которые подается вода или специальный раствор для тушения пожара. Разница в том, что – дренчер это открытый распылитель с зубчатой головкой, а в спринклере есть клапан с тепловым замком. Тепловой замок — это специальная колба с веществом, которое расширяется от тепла и разрушает колбу или биметаллический замок, где плавится припой между пластинами.

Оба вида распылителей выпускаются в нескольких видах по форме зубчатых головок и по способу установки:

розеткой вверх – для помещений с высокими открытыми потолками;
розеткой вниз – для офисных и общественных зданий где потолки ниже и попадание струй воды на отделку потолка нежелательно.

В своей работе мы ориентируемся только на распылители высшего класса качества, например от британского бренда Rapidrop. Они выпускают спринклерные распылители, которые выдерживают до 12,1 Бар. Кроме того можно заказать спринклерные распылители Rapidrop не только в медном цвете, но и под цвет отделки (согласно таблице RAL).

На фото слева – спринклер; справа – дренчер.

Преимущества и недостатки дренчерных систем пожаротушения

В дежурном режиме в трубах, которые подключены к дренчерам, воды нет, так называемая система сухотрубов. В случае срабатывания пожарной сигнализации (или от ручного запуска) включаются насосы пожарной станции и подают воду в дренчерную систему пожаротушения. Вода распыляется сразу через все дренчеры. Таким образом можно создать мощную водяную завесу, которая локализует даже очень интенсивный и сложный очаг возгорания, снизит температуру и погасит большую часть пламени. В такой системе есть свои плюсы и минусы, см. таблицу ниже.

Преимущества	Недостатки
Дренчерная система может срабатывать от внешних датчиков, например: задымления, температурного, да и вручную запустить можно. Тогда как спринклерная реагирует только на температуру непосредственно возле одного или нескольких распылителей.	Очень большой расход воды
Надежность – если не сработает один вид автоматического включения, всегда есть дублирующий ручной запуск	Вода может повредить материалы и оборудование, даже те что были далеко от очага возгорания
Позволяют создать сплошную завесу и защитить очень большие площади – склады, автостоянки, сборочные цеха и т.д.	Есть умеренная задержка между моментом срабатывания и моментом начала распыления, пока вода дойдет по трубам
Можно устанавливать в неотапливаемых помещениях, так как в трубах нет стоячей воды, которая может замерзнуть

Спринклерная система пожаротушения. Преимущества и недостатки

В случае спринклерного пожаротушения вода под давлением в трубах «дежурит» всегда, её сдерживает клапан с тепловым замком. При таком подходе срабатывают и начинают распылять воду только те спринклеры, которые находиться в непосредственной близости от очага возгорания. Насосная станция включается только когда напор в системе падает чтобы поддержать напор. В результате пожар будет потушен без того чтобы заливать весь этаж или все комнаты. Но опять же – есть свои плюсы и минусы.

Преимущества	Недостатки
Локальное срабатывание одного или нескольких распылителей только там, где нужно.	Сработавший спринклер нужно менять, недостаточно просто выключить воду чтобы система вернулась в исходное состояние.
Небольшой расход воды. Не заливает все вокруг, мебель, компьютерная техника и прочие материалы которые достаточно далеко от сработавших спринклеров не пострадают.	Нельзя использовать в неотапливаемых помещениях, вода замерзнет. Правда, есть решение, когда в трубах «дежурит» сжатый воздух. При срабатывании термозатвора давление в магистрали падает и датчик запускает насосную станцию и систему автоматических задвижек. Но чем сложнее спринклерная система, тем выше цена и ниже надежность.
Срабатывание надежное и быстрое (есть только задержка на разрушение теплового затвора), не зависит от возможного сбоя в системе сигнализации и запуска станции	Система срабатывает только от температуры. Не среагирует на задымление, нельзя запустить вручную.
В итоге спринклерная система по стоимости часто дешевле по сравнению с дренчерной за счет упрощенной системы автоматики.
Более гибкая схема работы позволяет устанавливать системы в учебных и медицинских учреждениях.

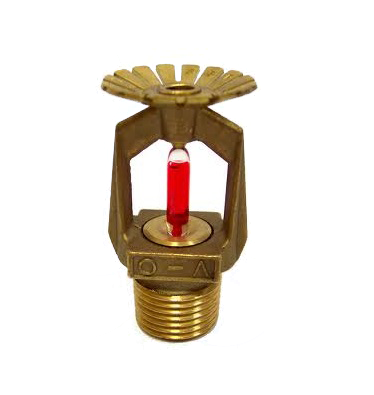

Еще одна интересная особенность спринклеров – это настройка температуры срабатывания. Тут все просто – колбы тепловых замков маркируют в разные цвета. Нужно просто подобрать подходящие для разных зон, см. таблицу:

Цвет колбы	Температура срабатывания °С
	57
	68
	79
	93
	141
	182

Подобной маркировки придерживаются большинство производителей. Кроме этого, бывают спринклеры стандартной и высокой скорости срабатывания. Разберем в чем разница на примере спринклеров Rapidrop, см. фото ниже.

Спринклер Rapidrop быстрого срабатывания справа, как видно колба теплового замка заметно тоньше, а значит и времени для её разрушения потребуется меньше.

Спринклерная или дренчерная система, есть ли альтернатива? Пожаротушение тонкораспыленной водой

Уже довольно давно появились системы тушения пожара тонкораспыленной водой – капельками размером 150 мкм и меньше. Распылитель не похож ни на спринклер, ни на дренчер, но по принципу работы ближе к дренчерной системе.

В состав системы пожаротушения тонкораспыленной водой входит источник воды (емкость или магистральный трубопровод), а также баллоны со сжатым газом. А в больших установках есть еще компрессор и насосная станция, которые подают воду и сжатый воздух в распылители, если источник возгорания не удалось потушить сразу.

Преимущества такой системы:

Малый расход жидкости – около 1,5 л/м2.
Водяной туман уменьшает задымление.
Мелкие капли в очаге возгорания испаряются, а водяной пар блокирует поступление кислорода к источнику возгорания.
Срабатывает от любого вида противопожарных датчиков: задымления, температурного или ручного включения.
Можно использовать в электрощитовых и электроустановках напряжением до 1000 В, так как мелкодисперсная взвесь не провоцирует короткое замыкание.
Выпускаются в виде модулей с баком готовой смеси для тушения пожаров. Можно размещать локально без перепланировки помещений и прокладки трубопроводов, см. рисунок ниже.

Систем пожаротушения и производителей комплектующих для их сборки существует великое множество. Диапазон цен отличается в разы. Но в этой области особенно важна надежность. Каждый компонент системы должен 100% сработать, всегда при любых условиях. Даже если пропустили очередное сервисное обслуживание и проверку. Именно поэтому мы (“IWT”) выбираем только проверенных поставщиков, таких как Rapidrop (Великобритания). Кроме репутации их продукция соответствует международным (FM, UL, VdS, LPCB) и отечественным требованиям.

Если возникли вопросы по выбору распылителей или другого оборудования для монтажа станций автоматического пожаротушения звоните 044 594-74 -74.

В чем отличие спринклерной и дренчерной системы пожаротушения?

Преимущества, недостатки дренчерной и спринклерной системы пожаротушения, их отличия, выбор и установка в Нижнем Новгороде

Системы пожаротушения, работающие в автоматическом режиме, широко востребованы для защиты различных объектов. Они демонстрируют высокую эффективность, поскольку включаются в борьбу с пожаром ещё до приезда пожарного расчёта. Наиболее популярны дренчерные и спринклерные системы пожаротушения.

Секрет их востребованности прост: они умеют работать автономно, умеют подключаться к пожарной сигнализации любого типа и, если она подаёт сигнал тревоги, незамедлительно вступают в борьбу с возгоранием любой сложности. Несмотря на общие достоинства, дренчерная и спринклерная системы, всё же, имеют ряд существенных различий.

Дренчерная система: плюсы и минусы

Говоря о дренчерной системе огнетушения, мы говорим о наборе оборудования, предназначенного для эффективной борьбы с пожаром: тушения возгорания и препятствования распространению огня за пределы помещения.

Система основана на использовании оросителей — дренчеров, которые представляют собой головку открытого типа. Как дренчерная, так и спринклерная системы используют в качестве активного вещества воду, которая мелкодисперсно распыляется и образует своеобразную завесу.

Это достаточно эффективное действие, которое отсекает «опасную зону», не давая огню перекинуться в другие помещения. Также может использоваться пена — выбор конкретного вещества зависит от типа объекта, а также класса его пожароопасности.

В рассматриваемом нами типе систем старт мероприятий пожаротушения происходит автоматически при срабатывания извещателя или запускается в ручном режиме.

Преимущества

Главными преимуществами дренчерных систем пожаротушения следует признать:
высокую эффективность локализации возгорания;
низкая стоимость и доступность оборудования;
лёгкость монтажа и последующего обслуживания системы;
возможность обеспечить защитой большие площади;
использование барьера для блокировки распространения продуктов горения: тепла, дыма, сажи, гари, других вредных веществ;
возможность действовать как в горизонтальной, так и в вертикальной плоскости.
Недостатки
Большой расход воды или пены, которая используется для тушения и высокая скорость потока распыляемого вещества — в некоторых случаях это может стать причиной повреждения помещения.
Спринклерная система: преимущества и недостатки
Как и дренчерные, спринклерные системы тоже являются автоматическими.
Они также как и дренчерные используют специальные оросители, через которые распространяется огнетушащее вещество, но на спринклерных головках есть тепловые замки — при заданной температуре они плавятся и выпускают наружу воду или пену.
Таким образом, спринклерные системы срабатывают полностью автономно, в момент, когда температура в зоне охрана спринклера перешагнёт порог допустимой.
Преимущества
простота монтажа оборудования и его дальнейшего обслуживания;
невысокая стоимость установки;
высокая эффективность в борьбе с возгораниями различной степени сложности;
возможность использования на объектах широкого спектра предназначения;
возможность быстрой установки и отсутствие необходимости перепланировки в дальнейшем.
Недостатки
температурные ограничения использования: невозможность использовать на объектах с низкими и слишком высокими температурами;
использование большого объёма воды в момент тушения пожара;

необходимость перезарядки устройства после срабатывания;
вероятность ложного срабатывания: система может среагировать на дым, а не на огонь, поскольку дым также повышает температуру окружающей среды.
Отличия дренчерной и спринклерной системы
Главным отличием этих систем являются конструкционные особенности их распылительных головок. Дренчерная система использует открытые оросители, а спринклерная — закрытые специальным тепловым замком, который открывается по достижению определённой температуры и освобождает отверстия головки для подачи тушащего вещества.
Кроме главного, конструкционного, отличия имеются и другие: например, в принципе срабатывания. Спринклер срабатывает в момент, когда открывается тепловой замок, а дренчер запускается либо вручную с кнопки на пульте, либо автоматически, от устройства сигнализации.
Ещё одно отличие заключается в том, как ведёт себя устройство в режиме ожидания. Спринклер заряжен непрерывно: трубопроводы в этой системе всегда заполнены пожаротушащим веществом, а дренчерная система в этом случае вариативна: трубопровод может быть как полным, так и пустым: подача тушащего агента может стартовать по сигналу запуска системы.
Как выбрать систему
Несмотря на кажущуюся схожесть, спринклерная и дренчерная системы, всё же, отличаются друг от друга и на практике их применяют на разных объектах. Как правило, одним из определяющих моментов в выборе является охват помещения.
Дренчерная система включается полностью и даже на тех участках, где возгорания нет. Спринклерная система действует избирательно: она включается там, где сработал тепловой замок, остальные зоны не подвергаются действию пожаротушения.
Подводя черту под сказанным, следует отметить высокую эффективность пожаротушения дренчерными и спринклерными системами, однако лишь в том случае, если они установлены с учётом типа объекта, поставленного под защиту.

Вдумчивое отношение к выбору в сочетании с грамотной установкой обеспечивает максимальную защиту в случае, если на объекте возникнет возгорание.
Также следует знать, что системы можно комбинировать, используя местами спринклерные, а местами дренчерные установки.
Источник: https://nnsila.ru/otlichiya-sprinklernoj-i-drenchernoj-sistemy/
Отличия спринклерной и дренчерной системы пожаротушения
Автоматические системы пожаротушения имеют широкое практическое применение при построении систем пожаробезопасности различных объектов. Благодаря их автоматической работе можно эффективно бороться с пожарами различной степени сложности еще до приезда специальных служб.
Высокую эффективность в качестве автономных систем пожаротушения получили системы дренчерного и сприклерного типа. Такого вида оборудование может функционировать автономно или подключаться к любой пожарной сигнализации и, в случае ее срабатывания, производить автономное пожаротушение в контролируемых помещениях.

Во многом эти системы схожи, но есть и отличия спринклерной и дренчерной системы пожаротушения, о которых и пойдет речь ниже.
Преимущества и недостатки дренчерной системы
Дренчер
Дренчерная система пожаротушения представляет собой набор оборудования для эффективного тушения очагов возгорания, а также для исключения распространения очагов пламени на другие помещения.
Для выполнения процедуры тушения пожара используются специальные оросительные устройства – дренчеры, которые выполнены в виде головок открытого типа. Спринклерные и дренчерные системы пожаротушения используют для тушения пожара воду, которая распыляется оросительными головками.

Также может применяться и пена – все зависит от объекта, на котором устанавливается установка, и класса его пожароопасности. В дренчерной системе подача смеси осуществляется после поступления сигнала от электронного блока в автоматическом режиме или при ручной активации установки человеком.
Установки дренчерного типа обеспечивают создание завесы из огнетушащего вещества, которое препятствует распространению огня и эффективно его нейтрализует.
Преимущества:
К основным преимуществам систем дренчерного типа относятся:
высокая эффективность локализации пламени;
низкая цена и доступность оборудования;
простота установки и дальнейшего обслуживания;
возможность одновременной обработки больших площадей;
создание барьера для распространения продуктов горения – дым, гарь, сажа, тепло, вредные вещества;
возможность распыления тушащего вещества как в горизонтальной, так и вертикальной плоскости.

Недостатки:
высокий расход тушащей пены или воды;
высокая скорость распыляемого потока, что во многих случаях вызывает повреждения помещений.
Преимущества и недостатки спринклерной системы

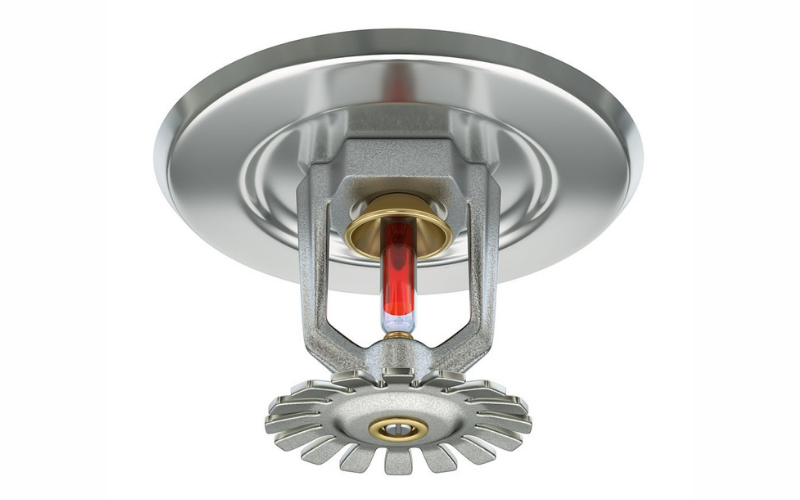

Спринклер
Спринклерные установки являются еще одним типом автоматической системы пожаротушения – спринклерные и дренчерные системы пожаротушения владеют специальными головками, через которые распространяется огнетушащее вещество.
Для спринклерной установки выходные отверстия головок закрываются тепловым замком – это специальный элемент, который плавится при определенной температуре, обеспечивая возможность выхода воды или пены из головки.
Активация спринклерных систем происходит полностью автономно, когда температура в контролируемой зоне превысит пороговое значение.

Преимущества:
простота монтажа оборудования и его последующего обслуживания;
низкая цена установок;
высокие показатели эффективности тушения очагов возгорания разного уровня сложности;
возможность применения в помещениях и объектах различного предназначения;
быстрота установки на объекте без потребности его перепланировки.
Недостатки:
ограничение использования по температурному режиму – при отрицательных температурах заполнение водой трубопроводов исключается;
использование большого количества воды для тушения пожара;
после срабатывания устройства необходимо выполнять его перезарядку;
система может не сработать при появлении задымления, поскольку фактором срабатывания является температура.
В чем отличия этих систем тушения пожаров?

Основным фактором, который отличает дренчеры и спринклеры является конструкционное решение их распылительных головок.

Если в первом случае головка владеет открытым исполнением, то во втором – отверстия перекрываются тепловым замком, который освобождает отверстия для подачи тушащего вещества после достижения определенной температуры.
Разница в конструкции дренчеров и спринклеров
Конструкционное исполнение не единственное отличие, которым характеризуется спринклерная и дренчерная система пожаротушения – отличия состоят также и в принципе срабатывания оборудования.
Если спринклер является полностью автономным и срабатывает, когда расплавляется тепловой замок при увеличении температуры, то дренчер активируется от устройства сигнализации или ручной кнопки запуска, входящей в состав системы пожарной безопасности.

Еще один фактор, по которому различают спринклер и дренчер – отличия их состояния в режиме ожидания.
Установка первого типа постоянно находится в заряженном состоянии – трубопроводы заполнены либо водой, либо воздухом, а установки второго типа могут быть и не заполненными.
Подача воды или пены для воздействия на очаги возгорания осуществляется после подачи сигнала от сигнализации или кнопки ручного пуска.
Что лучше использовать?
Существующая между дренчерной и спринклерной системой пожаротушения разница работы обуславливает их различное практическое применение.
В первом случае система обеспечивает обрабатывание всей защищаемой площади, даже тех участков, на которых еще и не появилось возгорание.

Применение же спринкленых систем позволяет автономно обрабатывать те зоны, которые наиболее подвержены опасности возгорания – там, где температура выше критической.
Заключения
Если подытожить выше сказанное, то можно сделать выводы, что спринклерные и дренчерные установки пожаротушения отличаются высокой эффективностью работы, если они применяются с учетом особенностей защищаемого объекта.
В таком случае можно получить максимальный показатель защиты, что позволит эффективно справиться с огнем, если возникнет пожар.
При потребности, можно устанавливать комбинированные системы, используя частично и дренажные и сприклерные устройства борьбы с возгораниями.
www.bezopasnostin.ru
Печать
Источник: https://gpnrostov.ru/01pusk/?p=5554&print=print
Различные типы насосных систем пожаротушения: отличия спринклерных, дренчерных и гидрантных систем

Источник: http://sdsystems.ru/stati/article_post/razlichnye-tipy-nasosnyh-sistem-pozharotusheniya-otlichiya-s

Спринклерное и дренчерное пожаротушение

Дренчерные и спринклерные системы пожаротушение дают возможность в автоматическом режиме контролировать самые разнообразные объекты, как гражданские, так и промышленные, независимо от их площади. При этом они позволяют ликвидировать очаги возгорания еще до того, как пламя нанесет значительный ущерб, распространившись по всей или большей части территории.

Кроме того, посредством рассматриваемых установок создают специальные системы пожаротушения в местах и на участках, где в силу различных причин невозможно использовать стандартный противопожарный инвентарь. Кроме того такие установки держат под контролем ситуацию на объектах, где временно отсутствует персонал, или же он вовсе не предусмотрен.

Все разновидности систем

Современные установки пожаротушения классифицируются по типу огнетушащего вещества (ОТВ), а потому бывают:

водяные;
газовые;
аэрозольные;
порошковые;
пенные.

Все указанные типы применяются для обеспечения защиты от пожара объектов, имеющих различное целевое назначение. При этом самыми популярными и распространенными являются водяные системы, которые бывают двух видов, а именно:

спринклерные;
дренчерные.

Спринклерные и дренчерные установки пожаротушения имеют разное назначение. Так, первые ориентированы на мгновенное реагирование на угрозу, и применяются на объектах с высокой вероятностью возгорания. Вторые рассчитаны на тушение огня на всей контролируемой площади. При этом дренчерные установки могут орошать не только горизонтальные, но и вертикальные поверхности.

Конструктивные различия

Спринклерный узел управления бывает воздушный и водяной. Так, в воздушной системе трубопровод заполнен сжатым воздухом, а в водяной, соответственно, водой. В случае возникновения пожарной ситуации системы первого типа дают задержку, что объясняется необходимостью вытеснения воздуха водой.

Водяные же спринклерные системы на опасность реагирую мгновенно, однако их нельзя монтировать там, где возникают отрицательные температуры, поскольку возможно обмерзание трубопровода, заполненного водой. При этом в обеих системах используются выпускные элементы ОТВ – спринклеры, в конструкции которых имеются специальные тепловые замки или же терморегулируемые колбочки.

Когда температура в помещении поднимается выше нормы, данные выпускные элементы срабатывают, запуская систему в действие.

В дренчерных системах нет необходимости заполнять водой трубопроводы. Эти установки запускаются автоматически или вручную уже после срабатывания пожарной сигнализации.

Главным преимуществом спринклерного и дренчерного пожаротушения является тот факт, что в качестве ОТВ в них может выступать обычная вода. Однако при множестве сходных аспектов эти системы имеют существенные отличия. Остановимся на них подробнее.

Целевое назначение рассматриваемых систем пожаротушения определяются их конструктивными особенностями. Так, выпускные элементы дренчерных систем не нуждаются в замене после использования.

Это оросительные головки, которые не получают повреждений в силу конструкции открытого типа. Что до спринкерных установок, то, как уже упоминалось, в них используются терморегулируемые колбы, разрушающиеся при срабатывании.

А это требует замены сплинкеров после каждого такого случая.

В силу первого аспекта каждая из систем используются для быстрого реагирования на объектах, характеризующихся различными площадями.

Так, дренчерные системы идеально подходят для борьбы с пламенем, охватившим сразу всю площадь подконтрольного объекта.

В то время, как спринклерные лучше использовать для молниеносного реагирования на изменения параметров в среде конкретного контролируемого участка.

Дренчерные установки, в отличие от сплинкерных, успешно применяют для обеспечения безопасности объектов, где температура опускается ниже пяти градусов по Цельсию. У вторых также имеется модификация для использования в суровых условиях, однако газовое исполнение имеет свои недостатки, о которых упоминалось выше.

В заключение отметим, что скорость срабатывания спринклеров ниже, чем у дренчеров. Эта задержка обусловлена тем, что на разрушение терморегулируемой колбы или теплового замка требуется определенное время. Однако использование обеих систем вполне оправдано, особенно в случаях их монтажа на крупных объектах.

Видео: основные виды автоматических систем пожаротушения

Источник: http://pozhstroyservis.ru/sprinklernoe-i-drenchernoe-pozharotushenie.html

Спринклерная система пожаротушения —

Спринклерная система пожаротушения АУПТ– это система водяного пожаротушения, представленная сетью трубопроводов, заполненных водой, и специальными оросителями (спринклерами).

Пожар – одна из страшнейших стихий, которая приносит огромные убытки и ставит под угрозу человеческие жизни. Бороться с огнем, вышедшим из под контроля, помогают автоматические установки пожаротушения. Среди них спринклерные системы занимают на сегодня передовое место по частоте использования на различных объектах.

Принцип действия спринклерной системы пожаротушения

Необходимость установки систем тушения пожара предусмотрена государственными нормативами. Так, АУПТ (автоматические установки пожаротушения) обязательно проектируются для:

производственных;
административных;
общественных зданий с массовым скоплением людей.

Для частных домов такие системы не являются обязательными, но это не мешает некоторым домовладельцам обустраивать свои дачи или коттеджи пожарной сигнализацией и системой пожаротушения.

В этом принцип действия спринклерной системы отличается от дренчерных установок, которые предназначены для создания водяных завес и тушения пожаров на больших площадях, значительным количеством воды.

Устройство системы спринклерного пожаротушения

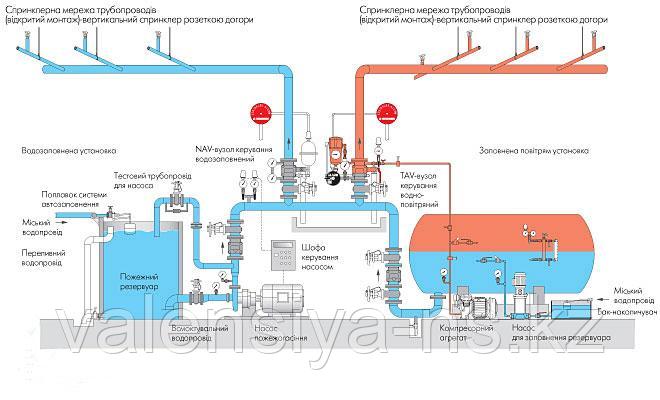

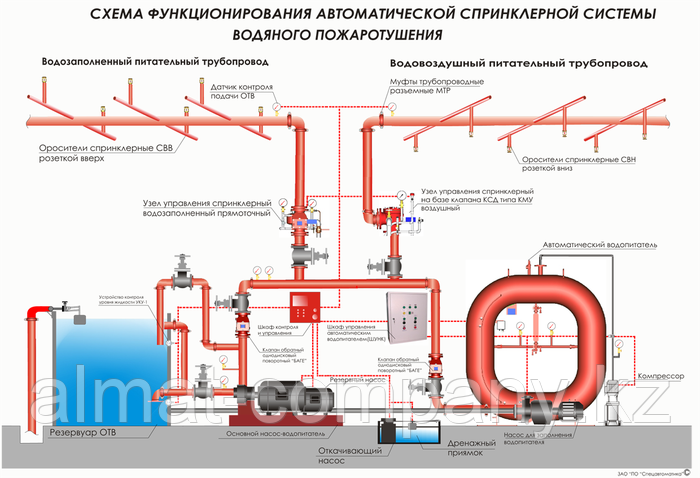

Устройство спринклерных систем отличается для отапливаемых и неотапливаемых помещений (зданий).

В первом случае в трубопроводах системы постоянно есть вода (водонаполненная спринклерная система). Огнетушащее вещество находится в трубах под давлением, которое обеспечивается насосами (1 рабочий и 2 резервных).
Если сооружение зимой не отапливается, сеть перед наступлением холодов опустошается. Трубопроводы заполняются на зиму сжатым воздухом. При пожаре воздух мгновенно выходит из труб, и система заполняется водой. Такая система еще называется сухой или воздушной.

Обычно для АУПТ предусматривается и возможность ручного запуска процесса пожаротушения. Такой способ актуален для помещений с высокими потолками, когда во время возгорания температура в зоне действия спринклеров не успевает достичь порогового уровня.

Размещение спринклеров в охраняемой зоне должно выполняться строго по правилам, поэтому эту задачу поручают проектировщикам из специализированных компаний, имеющих разрешение на выполнение данного рода работ.

Обычно используют одну из следующих схем:

с перекрытием или
без перекрытия зон орошения.

Схема с перекрытием зон орошения более надежна, но требует установки большего количества оросителей, а, значит, увеличится и расход воды на пожаротушение.

Соответственно, вторая схема (без перекрытия) более экономна и в плане монтажа, и в плане расхода огнетушащего раствора.

Чаще всего предполагается потолочный монтаж спринклеров, однако, имеют право быть и варианты настенной установки оросителей. Выбор конкретного места размещения спринклеров зависит от:

схемы монтажа;
высоты потолка;
технических параметров устройств.

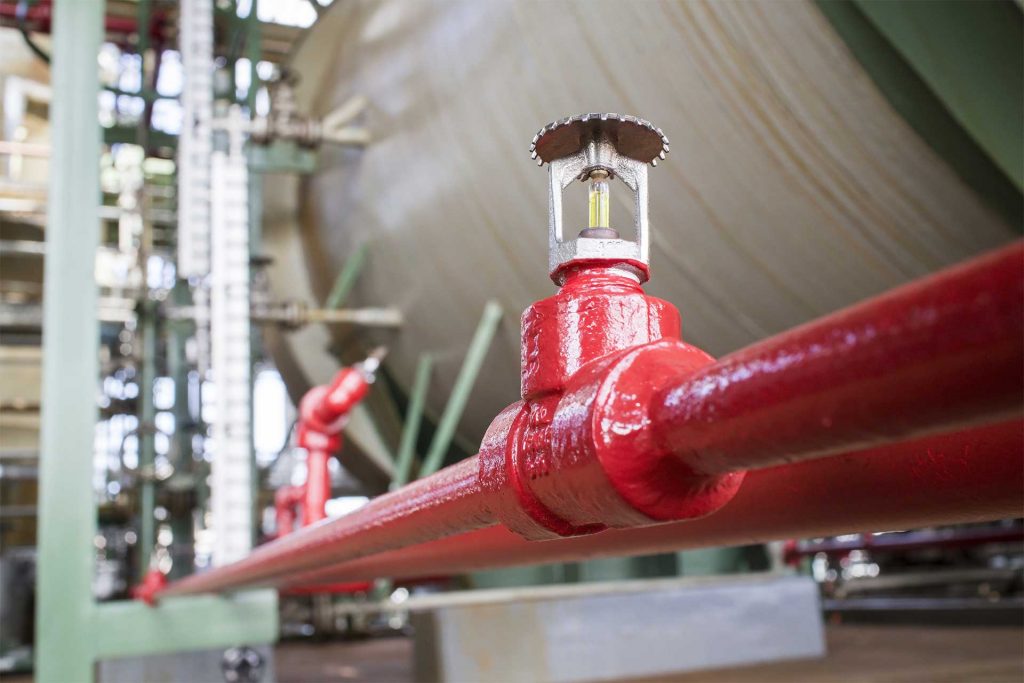

Особенности конструкции спринклера

Основной элемент спринклерной системы пожаротушения – спринклер. Это устройство, распыляющее воду (либо пену), снабженное тепловым замком.

Тепловой замок – это стеклянная колба, заполненная жидкостью, или легкоплавкая вставка. В дежурных условиях замок удерживает сжатую пружину, с одной стороны к которой прикреплена крышка клапана, не пропускающая воду.

Как только температура становится выше порогового уровня, внутри колбы жидкость расширяется, приводя к разрушению стеклянной емкости.

Если тепловой замок представлен плавкой вставкой, при повышении температуры она просто распаивается.

В итоге разрушения замка открывается доступ воде и она орошает защищаемый участок.

Качественный спринклер должен отвечать следующим требованиям:

Герметичность.
Прочность, устойчивость к влиянию агрессивной среды или механическим нагрузкам.
Высокая чувствительность и скорость активации.
Достаточная интенсивность орошения.

Такой ороситель обеспечит надежную и эффективную работу спринклерной системы пожаротушения без ложных срабатываний и поломок.

Грамотно спроектированная система спринклерного пожаротушения, подобранное качественное оборудование, правильный монтаж и регулярное техобслуживание – это залог долгой и эффективной работы АУПТ.

Источник: http://pbexpert01.ru/sprinklernaya-sistema-pozharotusheniya/

Дренчерные установки пожаротушения

Дренчерное пожаротушение относится к типу водяных и применяется на объектах, которые считаются сложными в отношении пожаротушения.

Имея некоторые конструктивные отличия от спринклерной, дренчерная система не зависит от теплового замка, реагирующего на определенный порог повышения температуры в непосредственной близости от оросителя.

В качестве состава для тушения пожара дренчерная система может использовать как воду, так и пену, все зависит от типа здания и от того, какими могут быть наиболее вероятные причины возгорания.

Конструкция и схема действия

Дренчерная система пожаротушения состоит из трубопроводов, насосной станции и системы оросителей. Только те участки трубопроводов, которые являются подводящими, заполняются водой, а чаще огнегасящим раствором, а все остальные участки труб заполнены воздухом. Существует три типа запуска:

мокрый запуск, срабатывающий от спринклерной системы;
сухой запуск от нее же;
электропуск от системы пожарной сигнализации.

Также для этих целей используется и тросовая система, главное отличие которой в оснащении оросителей так называемым и легкоплавкими замками.

Отсутствие тепловых замков делают дренчерную систему зависимой от любой из внешних систем, умеющих обнаружить пожар и дать команду «запуск». По сути, сигнал принимает на себя шкаф управления, затем он передается на насосную станцию, и лишь после этого главный насос начинает работать, подавая воду или огнегасящий раствор для распыления на объекте.

Завеса в действии

Еще один способ использования дренчерной системы воплощен в создании специальных водяных завес, которые позволяют быстро и максимально эффективно отгородить горящее помещение от остальных.

В этом контексте дренчерную систему можно расположить в дверном проеме автостоянки или на входе в торговый центр, в холле гостиничного или развлекательного комплекса и в других местах. Многофункциональность дренчерной системы пожаротушения обусловлена ее техническими параметрами.

Для того, чтобы локализировать огонь и предотвратить его последующее распространение, достаточно грамотно составить схему расположения оросителей.

Дренчерная завеса работает по своему принципу с использованием огнетушащего вещества.

В зависимости от того, какая мощность заложена в систему и какая из ее конструкций использована, завеса может удерживать не только непосредственно огонь, но также и дым от горящих нефтепродуктов и других продуктов горения, токсичных веществ, тепловое излучение.

Сегодня именно такому использованию дренчерной системы пожаротушения отдают предпочтение владельцы офисных и складских помещений, автосалонов и комплексов обслуживания автомобилей, владельцы ресторанов и других заведений общепита.

Водяное дренчерное пожаротушение на сегодня считается одним из наиболее предпочтительных благодаря сочетанию стоимости самой системы, а также расходного вещества.

Имеет значение и тот факт, что при помощи точно рассчитанного местоположения оросителей можно охватить достаточно большие площади обслуживания, а сама система не является дорогой в обслуживании, не требуя сложного ухода.

Вернуться к списку статей

Источник: http://en.ogneza.com/drenchernyie-ustanovki-pozharotusheniya.html

Дренчерная завеса — что это такое?

Домашний уют 18 ноября 2017

На сегодняшний день зафиксировано довольно-таки много случаев возникновения пожара на различных предприятиях или в жилых помещениях. Чтобы избежать подобных неприятностей, всегда нужно соблюдать технику безопасности согласно определенной инструкции. В настоящее время существует огромное количество способов защиты помещения от огня.

Основное предназначение системы дренчерного пожаротушения заключается в автоматическом тушении пожаров. Такие решения применяются для объектов, характеризующихся высокой вероятностью возникновения очагов огня.

Дренчерная завеса является системой пожаротушения, которая представляет собой подводящий трубопровод от насосной станции, заполненный водой или огнегасящим составом.

Главное отличие спринклерной и дренчерной системы состоит в конструкции конечного оросителя. В спринклерах применяются специальные насадки с тепловыми замками. При повышении температуры они плавятся.

В дренчерной системе пожаротушения такого нет. Здесь применяются насадки-дренчеры с открытым выходным отверстием, необорудованным тепловым замком.

Такие системы срабатывают от внешней автоматической пожарной сигнализации, а также других датчиков.

Особенности дренчерной системы пожаротушения

Дренчерная система приводится в действие аварийными механизмами. Запускаться она может от мокрой или сухой спринклерной системы, а также от пожарной сигнализации.

Рассмотрим принцип действия насосной установки в дренчерной системе тушения пожаров. Шкаф управления сперва принимает от устройства сигнал тревоги, а затем дает команду на запуск основного насоса. В том случае, если главный насос не перешел в режим работы, автоматически включается запасное устройство.

Как правило, системы дренчерного тушения пожаров используются для обеспечения защиты пожароопасных объектов, где огонь распространяется с большой скоростью. К таким объектам относятся склады по хранению легковоспламеняющихся веществ, специальные объекты, такие как атомные станции, и легковоспламеняющиеся вещества, а также камеры покраски.

Особенности спринклерной системы пожаротушения

Дренчерная система может использоваться для устранения пожаров в помещении. Также она может применяться для локализации части здания, на которой случилось возгорание.

Дренчерная завеса помогает экранировать тепловой поток, а также дым и токсичные продукты горения.

Таким образом, дренчерные водяные завесы препятствуют распространению пожара и сопутствующих вредных факторов за пределы завесы.

Видео по теме

Дренчерные завесы: распространение

Система водяного дренчерного тушения пожаров сегодня получила широкое распространение в России и во всех странах мира. Она достаточно экономична и позволяет защищать помещения любой площади. Ороситель дренчерный водяной завесы не требует сложного обслуживания. Все материалы, используемые при его производстве, отличаются устойчивостью к агрессивным средам.

Расчет дренчерной завесы необходимо осуществлять на основании нескольких факторов. В случае наличия нешироких проемов рекомендуется устанавливать горизонтальные оросители типа ДВГ-10 или ДВГ-12. Система ДВГ-10 при давлении 0,2 МПа выдается 9,520 л/см. Ширина оросителя — 3 м.

Ничего страшного, если часть воды окажется за проемом. Можно также расположить два оросителя на расстоянии 15-20 см друг от друга в центре проема. При использовании денчерной завесы можно не волноваться о высоте: можно ставить до 20 м.

Если требуется более низкое значение давления, например 0,05 Мпа, то нужно будет поставить четыре оросителя.

Денчерные системы: для чего используются

Для чего же может применяться ороситель дренчерный? Завеса используется для борьбы с локальными очагами возгорания. Кроме того, она помогает предотвратить распространение пожара из одного помещения в другое в сооружениях различного назначения.

Системы этого типа отличаются использованием открытых оросительных головок. Трубопроводы здесь в ряде случаев могут оставаться незаполненными. Чаще всего сухотрубные дренчерные системы применяются в сооружениях, в которых постоянно присутствует угроза взрыва.

При обустройстве противопожарных установок на взрывоопасных объектах применяются заливные трубопроводы. При этом дренчеры размещаются строго вверх розетками.

Огнетушащий состав будет передаваться только после срабатывания пожарной сигнализации — только тогда включатся насосы, которые нагнетают давление.

Дренчерная система пожаротушения: цели использования

Установка дречерной завесы обычно осуществляется для обеспечения пожарной безопасности сооружения. Она может использоваться как для тушения очага возгорания, так и в качестве преграды для распространения огня. Дренчерная завеса функционирует по принципу стены из огнетушащего вещества.

Подобные системы способны долгое время удерживать пламя и продукты горения внутри горящего участка. Устанавливаться клапан дренчерной завесы может в дверном или ином проеме коммерческого или жилого помещения. В качестве огнетушащего вещества может применяться вода или специальная пена.

Все в большой степени зависит от причины возгорания и вида помещения.

Отличия дренчерной и спринкерной систем

Данные системы в настоящее время получили наибольшее распространение в сфере пожарной безопасности. Главное отличие заключается в различном устройстве конечных оросителей. Это также является основным фактором, определяющим их сферу применения.

Плюсы дренчерной системы

Дренчерная завеса может применяться как для тушения очага возгорания, так и для предотвращения распространения огня. Здесь нет специальных насадок с тепловым замком, который плавится при высоких температурах. Управление дренчерными завесами происходит по автоматическому сигналу противопожарной системы или по команде человека. Дренчерная завеса может заполняться как пеной, так и водой.

Особенности установки

Основной принцип, по которому работает дренчерная завеса, заключается в образовании пены с применением специальной огнетушащей смеси. В зависимости от конструкции системы и ее мощности завеса может сдерживать внутри себя огонь и токсичные продукты горения. Наиболее рациональным способом установки дренчерной системы будет размещение в коридорах жилых и производственных помещений.

Подобное решение позволяет обеспечить высокий уровень надежности противопожарной защиты. Использовать ее рекомендуется с учетом основных технических особенностей помещений. Где же может быть размещена дренчерная завеса? Проект установки должен составляться на основе расчетов основных технических показателей.

Система пожаротушения должна быть способна сохранить помещение, не давая огню перейти дальше.

Типы дренчерных систем

Существуют следующие типы дренчерных систем пожаротушения:

запускаемые автономным сигналом;
активизирующиеся по сигналу человека.

Сегодня часто встречается такое понятие, как ороситель дренчерный. Завеса должна быть установлена таким образом, чтобы создать препятствие на пути распространения пожара. В основном в системах пожаротушения этого типа используются водяные оросители.

Дренчерные системы: конструкция

Дренчерные системы могут быть сконструированы двумя способами: сухотрубные и заливные. Установки первого типа обычно используются на производствах с низкой возможностью возникновения взрыва. На предприятиях с большой опасностью взрыва обычно применяются так называемые заливные дренчеры.

В банях и саунах обычно используется сухотрубная дренчерная система, которая устанавливается непосредственно под потолком. По конструкции она представляет собой металлическую трубу, подключенную к водопроводу. Кран, по которому поступает вода, обычно выносится за пределы помещения.

В высокоэтажных офисных зданиях используется такой тип системы пожаротушения, как дренчерная завеса. В сооружениях данного типа пожар легко может перейти на верхние этажи через шахту лифта. Именно поэтому в зданиях такого типа особенно важно правильно спроектировать установку дренчерных завес.

Это поможет не допустить возникновения данной ситуации.

Управление

В дренчерных системах пожаротушения могут применяться следующие типы управляющих узлов.

С пневматическим приводом: в случае повышения температуры начинает плавиться специальный замок. Это приводит к обрыву троса и деактивации клапана трубопровода.
С электрическим приводом: при отклонении одной из заданных характеристик от нормы система дает сигнал блоку управления насосом и запускает подачу воды.
С гидроприводом: при воздействии высоких температур на тепловой замок он открывается, в результате чего падает давление в системе и включается подача воды.

Преимущества и недостатки дренчерных систем

К преимуществам дренчерной системы относятся:

доступность и приемлемая стоимость оборудования;
возможность быстрой локализации возгорания;
покрытие помещений большой площади;
простота установки системы.

Также огромным плюсом такой системы является препятствование распространению продуктов горения, теплового излучения и токсичных испарений. Основной недостаток дренчерных установок – это большой расход пены и воды. Можно отметить также, что высокая интенсивность потока приводит к большим расходам на восстановление помещения.

Заключение

Дренчерная система представляет собой один из наиболее распространенных способов борьбы с огнем. Эффективность данной установки обуславливается тем, что она позволяет не только потушить огонь, но и не дает пожару перейти за пределы очага возгорания.

Дренчерная система отличается от других типов наличием специальных оросителей открытого типа, иначе говоря – дренчерами. Они могут запускаться по сигналу человека или системы. В качестве средства для тушения пожара может применяться как пена, так и вода.

Наиболее эффективно будет располагать дренчерные системы в коридорах коммерческих, производственных и жилых зданий. Это позволит не только замедлить распространение огня, но и в короткое время защитит помещение от возгорания. Именно по данной причине дренчерные системы сегодня широко распространены на производствах, характеризующихся высоким риском возникновения пожара.

Дренчерные установки могут успешно применяться в помещениях с низкотемпературным режимом. Вода в них поступает только при возникновении сигнала о пожаре. До этого момента дренчеры будут находиться в сухом состоянии.

Чтобы наиболее эффективно использовать систему тушения пожаров, при составлении проекта необходимо учитывать все особенности помещения и другие факторы. Основное преимущество системы данного типа заключается в том, что запустить ее можно, не дожидаясь плавления тепловых замков.

Это особенно важно на предприятиях, где велик риск возгорания взрывоопасных и легковоспламеняющихся веществ.

Источник: fb.ruИдёт загрузка…Автомобили
Common Rail — что это такое? Принцип работы

В последние годы все больше автомобилистов предпочитают использовать дизельные автомобили. Ранее такие моторы устанавливались лишь на коммерческую технику. Однако сейчас они активно используются и на легковых авто, ос…

Автомобили
Система курсовой устойчивости — что это такое? Установка и работа системы курсовой устойчивости

В современных автомобилях имеется множество различных систем, которые предназначены для улучшения безопасности на дороге. Одна из них – это ESP, или система курсовой устойчивости. Что это такое, знает далеко не …

Автомобили
Гидрокомпенсатор — что это такое? Принцип работы гидрокомпенсатора

В ДВС, которые создавались на заре развития автопрома, проблемы, связанные с тепловыми зазорами, которые увеличивались из-за процессов износа клапанов, решали при помощи регулировочного механизма. Автомеханики, которы…

Автомобили
LSD-дифференциал — что это такое?

Каждый автолюбитель стремится к тому, чтобы узнать о своем автомобиле как можно больше полезной и важной информации. Естественно, если вы не будете знать, что такое дифференциал, то вы все равно сможете водить машину….

Автомобили
Реверсивный светофор — что это такое?

Количество транспортных средств россиян увеличивается на несколько тысяч ежегодно. Поэтому не удивительно, что каждый день мы проводим в пробках приличное время. Чаще всего заторы на проезжей части возникают в одном и…

Автомобили
DSG — что это такое? Особенности и проблемы коробки передач DSG

Сейчас автомобили снабжаются разными типами коробок. Времена, когда на машины устанавливалась только «механика», давно прошли. Сейчас больше половины современных авто оснащаются другими типам КПП. Даже оте…

Автомобили
Технология RunFlat: что это такое? Автомобильные шины с технологией RunFlat: маркировка, характеристики, отзывы

Должно быть, у каждого автовладельца хоть раз рушились все планы из-за пробитой в пути шины. Потерянное время на установку запасного колеса либо вызов эвакуатора не вернуть, но подобные ситуации можно предотвратить в …

Автомобили
Прибор тахометр — что это такое? Какие функции выполняет тахометр?

Рассмотрим в небольшой статье основные практические данные об интересном приборе, измеряющем количество оборотов, его применении и эксплуатации. Тахометр: что это такое?Многие технические системы содерж…

Автомобили
«Бедная смесь» — что это такое? Причины образования, последствия

Для того чтобы автомобиль мог хорошо работать, двигателю необходимо качественное питание. Чтобы в камерах сгорания получался взрыв необходимой мощности, смесь топлива и воздуха должна была качественной. Иногда она гот…

Автомобили
«Мовиль»: что это такое и для чего используется

Коррозия на кузове автомобиля – это настоящая проблема для многих автовладельцев. Например, если нужно сберечь машину и, соответственно, защитить металл кузова от атмосферных коррозионных процессов. Сегодня суще…

Источник: http://monateka.com/article/259430/

« Назад

01. 05.2014 00:13

В нашей стране наиболее распространены системы водяного пожаротушения.

Они используются для локализации возгораний на объектах с большой площадью – спортивных сооружениях, торгово-развлекательных комплексах, гаражах, гостиницах, складах, автостоянках и военных объектах.

Принцип действия прост: вода охлаждает воспламененные материалы и прекращает реакцию горения. Почему в таких системах используется именно вода? Она доступна, дешево стоит, обладает высокой теплотой испарения и теплоемкостью, безвредна и нетоксична.

С другой стороны, вода обладает и явными недостатками. Она проводит электричество, что не позволяет тушить ей электрооборудование. Водяная система не будет работать при отрицательных температурах. Кроме того, вода способна причинить объекту тушения существенный ущерб.

Наконец, для работы и обслуживания системы водяного пожаротушения необходимы резервуары, насосные станции, а также мощная система энергоснабжения. Однако все эти недостатки не существуют для систем, использующих тонкораспыленную воду для пожаротушения.

Малый размер капель дает поразительные результаты: пожар можно тушить гораздо эффективнее при низком расходе воды.

Типы систем пожаротушения

Бывают спринклерные и дренчерные системы водяного пожаротушения.

Дренчерная система в действии

Спринклерная система – это сеть трубопроводов, постоянно заполненных водой, с разбрызгивателями (спринклерами). Чаще всего трубы находятся под крышей.

Спринклеры снабжены насадками из пластика, которые под воздействием высоких температур плавятся и вода начинает разбрызгиваться по помещению. Распрыскиватели создают водяной туман, а не подают сплошной поток воды. Благодаря этому риск ущерба имуществу становится минимальным.

Спринклерные системы устанавливаются в тех помещениях, где предполагается интенсивное выделение тепла при пожаре.

Дренчерные системы используются в помещениях, где риск взрыво- и пожаропасности особенно велик. Среди них производства и склады легковоспламеняющихся материалов, а также энергетические объекты.

Основное отличие дренчерной системы от спринклерной: ороситель всегда открыт, а подача воды начинается при сигнале от пожарной сигнализации или от спринклерной системы. Дренчерные системы пожаротушения также используются для создания водяных завес.

С их помощью можно отсечь часть здания, где бушует пожар и остановить его распространение.

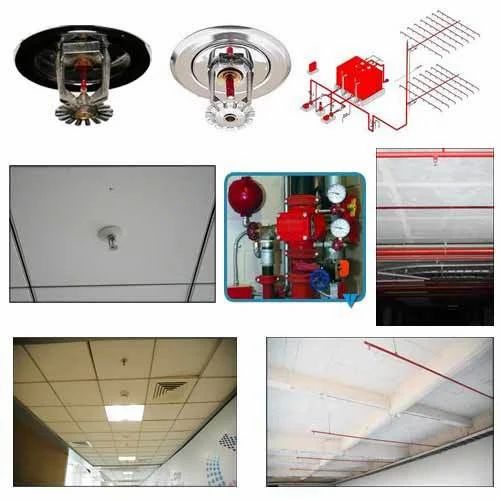

Как работает спринклерная система пожаротушения

Монтаж спринклерной системы

Алгоритм работы спринклерной системы следующий. До появления пожара, то есть в режиме ожидания, находящиеся под давлением трубопроводы системы, (распределяющие, запитывающие и подводящие) наполнены водой.

Как только очаг возгорания обнаружен, оросители открываются непосредственно над местом возгорания. Давление снижается и открывается клапан секции управления. Дальше по пожарному водопроводу вода движется к очагу пожара.

В обвязке прибора управления системой срабатывает сигнализатор.

Следующий шаг – появляется сигнал «Пожар». Вода расходуется, благодаря чему давление в кольцевом пожарном водопроводе понижается. В свою очередь это приводит к включению главного насоса (на напорном коллекторе насосной станции срабатывает электроконтактый манометр). Главный насос включается, забирает из резервуаров воду, давление выравнивается.

В том случае, если по какой-то причине главный насос не включился в течение 10 секунд, автоматически запускается резервный.

Принцип работы дренчерной системы

Дренчерная завеса включается в том случае, если ручная задвижка открыта. Она может включиться автоматически, если сработают пожарные извещатели. В отличие от оросителей спринклерной системы, оросители дренчерной не имеют тепловых замков.

Дренчерная и спринклерная система пожаротушения

На объектах разного назначения часто устанавливаются автоматические противопожарные системы, позволяющие локализовывать огонь на ранних этапах пожара, до приезда частей МЧС.

При необходимости автоматизации тушения возгораний чаще всего в России используются спринклерные и дренчерные установки. Что из себя представляют эти системы, принцип работы, где применяются. Назначение спринклера и дренчера, их отличия.

Содержание

Спринклерная система
Принцип работы
Область применения
Преимущества и недостатки
Дренчерная система
Принцип работы
Область применения
Преимущества и недостатки
В чем разница между этими системами
Как сделать правильный выбор
Выводы

Спринклерная система

Это автоматическая стационарная неперемещаемая установка, в которую входят:

водо- или воздухозаполненный питающий трубопровод;
узлы управления;
насосная станция;
емкость с пеноообразующим составом, водой или автоматический водопитатель;
оросители.

Ороситель спринклерный Viking VK503 (быстросрабатывающий)
Сприклер – это деталь, через которую распыляется тушащее вещество на область возгорания. Особенностью конструкции оросителя является термочувствительный замок (из тугоплавкого металла или колба с термочувствительной жидкостью), в неактивированном состоянии перекрывающий подачу воды.
Принцип работы
При возникновении пожара в помещении появляются тепловые потоки, восходящие вверх. Как только температура воздуха достигает установленных значений, термочувствительный замок разрушается, через отверстие в оросителе на очаг возгорания начинает распыляться огнегасящий состав.
Схема подключения спринклерного тушения пожаров
Давление в трубах уменьшается, и автоматика подключает насосы для подачи воды в сработавшую часть трубопровода.
Таким образом, происходит гашение и локализация пожара только в зоне возгорания.
Область применения
Спринклерные установки монтируют в строениях:
производственного назначения, если они имеют высоту более 30 метров или построены на основе металлических конструкций с горючими утеплительными материалами;
использующихся под склады, многоэтажных наземных или подземных паркингах;
с размещенными в них торговыми комплексами площадью от 3,5 тысяч квадратных метров;
для проведения культурно-массовых мероприятий, если вместимость зала более 800 мест или общая площадь превышает тысячу м2.
Спринклерная система пожаротушения в работе
Преимущества и недостатки
К плюсам спринклерной системы относятся:
простота монтажа;
невысокая стоимость расходных материалов, обслуживания, эксплуатации;
низкое потребление электроэнергии;
локальное срабатывание, нанесение минимального урона имуществу;
низкий процент ложных запусков;
долгий срок службы.
Минусы автоматической системы спринклерного типа заключаются в том, что:
водяные установки запрещено применять в помещениях с электрооборудованием и цехах, где технологический процесс предполагает нагрев окружающей среды;
ороситель – это одноразовая деталь, требующая замены после срабатывания;
система инерционна, нужно время для ее активации;
для ее применения необходимо наличие централизованного водоснабжения.
Дренчерная система
Описание установки этого типа аналогично спринклерной.
Она состоит из:
сухотрубного или заливного трубопровода;
пневматической или гидравлической побудительной магистрали;
узлов контроля и управления;
системы насосов;
резервуара с огнегасящим веществом или автоматического водопитателя;
оросителя.
Дренчер – это устройство, через которое вода или пенный состав распыляется на огонь. Различие со спринклерным оросителем в том, что в конструкции дренчера отсутствует тепловой замок.
Дренчер водяной ДВВ-10
Принцип работы
Так как в дренчерах нет теплового замка, то сигнал о возгорании поступают на датчики. После чего система посылает уведомление о пожаре на пульт управления, где данные обрабатываются и сравниваются с нормативными значениями температуры.
Если показатели выше заданных, подключается насосная станция, и клапан с вытесняющим газом (для сухотрубных установок) открывается.
Затем сигнал поступает на запорный клапан, через который вода заполняет трубопровод и начинает орошать всю защищаемую территорию через дренчерные оросители.
Схема функционирования дренчерной системы
Область применения
Дренчерные системы монтируют в строениях с высоким классом пожароопасности:
на предприятиях по обработке древесины;
целлюлозных заводах;
закрытых паркингах;
в местах складирования ГСМ;
в компаниях, производящих и хранящих запасы лакокрасочных материалов.
Преимущества и недостатки
Дренчерные установки можно охарактеризовать как системы быстрого реагирования. К их достоинствам относятся:
почти мгновенная реакция на возгорание;
многоразовое использование всех элементов конструкции;
низкая стоимость оборудования и его установки;
большая площадь защиты;
легкость монтажа и эксплуатации.
Минусом использования такой системы является большой расход воды или огнегасящего состава и сильное повреждение всех помещений, в которых проведен трубопровод и установлены оросители.
В чем разница между этими системами
Первое отличие спринклерной системы от дренчерной заключается в использовании распылительных элементов с разными принципами действия.
Дренчер и спринклер – оросительные головки, направляющие и формирующие форму огнегасящего потока. И те, и другие устройства могут устанавливаться розеткой как вниз, так и вверх.
Но способы активации оросителя дренчерного и спринклерного отличаются, разница запуска в том, что в спринклере установлен тепловой замок, при разрушении которого начинается тушение огня. А в дренчере головка открытого типа и подача воды или огнетушащего состава регулируется автоматикой или вручную.
Разница в конструкции дренчеров и спринклеров
Дренчерная и спринклерная система пожаротушения разница номер два – скорость срабатывания. В первом случае достаточно доли секунды для начала тушения огня, во втором – на разрушение колбы с термочувствительным составом или расплавление замка требуется несколько секунд.
Также дренчерное и спринклерное пожаротушение – это оперативная локализация огня с помощью воды или огнегасящего состава, но спринклеры срабатывают на ограниченном участке, только в зоне возгорания, а дренчеры орошают строение по всей площади установки.
Как сделать правильный выбор
Для принятия решения о том, какую же систему лучше купить и смонтировать, надо исходить из особенностей здания, технологических процессов, ценности размещенного имущества и отделки.
Лучше всего предоставить решение этого вопроса проектировщикам еще на этапе строительства или реконструкции здания.
При этом важно учитывать, что у спринклерной и дренчерной системы пожаротушения основное отличие в следующем: первая активируется только в зоне возгорания, а вторая воздействует даже на те участки, которые не затронул пожар.
Выводы
Обе автоматические стационарные системы показывают высокую эффективность пожаротушения.
При конструктивной схожести спринклерные и дренчерные установки отличаются по нескольким параметрам: инерционности, количеству затрачиваемого огнетушащего состава или воды, конструкции оросителей.
Также подбирая систему пожаротушения, необходимо оценивать уровень возможного ущерба, наносимого автоматическим оборудованием при срабатывании.
В некоторых случаях лучшим станет комбинированное решение, при котором часть площади защищается спринклерами, а часть дренчерами.
ПОТОП ПРОТИВ. ПРЕДВАРИТЕЛЬНЫЕ СПРИНКЛЕРНЫЕ СИСТЕМЫ
Не позволяйте праздникам заставить вас забыть о важности пожарной безопасности (и о различных типах спринклерных систем).
Мы понимаем, что легко забыть о важности спринклерных систем пожаротушения, когда нужно дарить подарки и вкусно поесть с близкими. Но в этом году не позволяйте праздничной ветчине загореться, а затем не установите надлежащую спринклерную систему для защиты вашего здания от огня.
Если вам нужны внутренние душевые (спринклерные системы и системы пожаротушения), лучше понять, какие системы служат потребностям вашего здания. Дренчерные и спринклерные системы предварительного действия — в чем разница? —– Когда дело доходит до противопожарной защиты вашего здания, необходимо рассмотреть множество вариантов, и важно понимать, что эти варианты могут повлечь за собой.
ДРЕНЕЖНЫЕ СИСТЕМЫ
ЧТО ТАКОЕ ДРЕНЕЖНАЯ СИСТЕМА?
Дренчерные системы пожаротушения обычно используются в особо опасных установках, когда для противопожарной защиты необходимо подавать воду на всю площадь. Эти системы считаются «сухой системой противопожарной защиты», поскольку трубопровод для системы пуст и находится под атмосферным давлением со всеми открытыми спринклерными головками. Когда система обнаруживает тепло или огонь, дренчерный клапан выпускает воду, сухие химикаты, инертные газы или пену.
Тип реагента, используемого в системах, зависит от типа опасности и расположения системы противопожарной защиты. После заполнения он срабатывает одновременно со всех спринклерных головок, что помогает покрыть всю площадь, что, в свою очередь, контролирует огонь.
Эти системы обычно используются для объектов, где требуется немедленная защита всей площади, а не зоны или определенного местоположения источника тепла или огня. Типичными объектами, в которых используются системы защиты от наводнений, являются ангары аэропортов, химические заводы, перерабатывающие предприятия и центры хранения данных. Эти системы особенно полезны, когда вам нужно быстро затопить территорию, чтобы предотвратить распространение огня.
КАКИЕ ТИПЫ ДРЕНЕЖНЫХ СИСТЕМ?
Существует несколько различных типов затопительных систем. Эти системы могут иметь электронное управление, другие — пневматические. Системы с электронным управлением работают, когда тревога срабатывает с помощью детектора, вызывной станции или другой системы сигнализации. Как только аварийный сигнал активирован, он приводит в действие электромагнитный клапан, который выпускает заливочную воду или другие вещества через верхнюю часть клапана, что позволяет сработать дренчерному клапану и доставить вещество к месту опасности.
СИСТЕМЫ ПРЕДВАРИТЕЛЬНОГО ДРОПЛИВА
ЧТО ТАКОЕ ПРЕДВАРИТЕЛЬНАЯ СПРИНКЛЕРНАЯ СИСТЕМА?
Спринклерные системы предварительного действия, с другой стороны, используются для защиты зон, где необходимо избежать повреждения водой из-за поврежденных спринклеров или трубопроводов. Это нечто среднее между сухими и мокрыми системами пожаротушения.
Основное различие между системой пожаротушения и системой предварительного действия заключается в том, что системы предварительного действия заполнены сжатым воздухом. Разбрызгиватели остаются закрытыми до тех пор, пока они не понадобятся, а клапан предварительного действия сдерживает воду. Это гибридная сухая/мокрая система, так как это сухая система, пока она не активирована, после чего она становится влажной системой.
Спринклерные системы предварительного действия требуют двухступенчатой подачи огнетушащего вещества. Когда система впервые обнаруживает тепло или возгорание, открывается клапан предварительного действия. Далее трубы заливают водой, сухими химикатами, инертными газами или пеной. После того, как он заполнен, конкретная спринклерная головка должна обнаружить тепло или огонь, чтобы открыться. Затем система сработает на тушение пожара в непосредственной близости.
В отличие от дренчерных систем, эти системы охватывают только область, в которой обнаруживается тепло или огонь. Покрытие расширяется по мере того, как все больше спринклерных головок обнаруживают тепло/пожар.
ПОЧЕМУ ВЫ ВЫБИРАЕТЕ СИСТЕМУ ПРЕДВАРИТЕЛЬНОГО ДОПОЛНЕНИЯ?
Одной из главных причин для установки в вашем здании спринклерных систем предварительного действия является возможность ложного срабатывания спринклерных головок. Когда эти разбрызгиватели случайно срабатывают, это может привести к дорогостоящему, необратимому повреждению имущества и воды в вашем здании. Поскольку спринклерные системы предварительного действия требуют двухсекционного сброса, они обеспечивают повышенный уровень защиты от случайных сбросов.
Еще одной причиной для использования спринклерных систем предварительного действия является способность сжатого воздуха или азота обнаруживать утечки в системе. Это позволяет вам убедиться, что ваша система работает должным образом, когда вам это нужно больше всего.
КАКИЕ ДРУГИЕ СПРИНКЛЕРНЫЕ СИСТЕМЫ Я ДОЛЖЕН РАССМАТРИВАТЬ?
Есть несколько других спринклерных систем пожаротушения, которые следует учитывать при работе по обеспечению защиты здания.
СПРИНКЛЕРНЫЕ СИСТЕМЫ С МОКРОЙ ТРУБОЙ
Эти системы являются наиболее популярными спринклерными системами. Они чрезвычайно эффективны, недороги и не требуют особого ухода. Трубы этой системы остаются заполненными водой. После срабатывания источника тепла вода течет через активированный спринклер к источнику огня. Эти системы чрезвычайно быстро реагируют на возможные пожары, однако они подвержены риску замерзания в холодных условиях.
СУХИЕ ТРУБНЫЕ СПРИНКЛЕРНЫЕ СИСТЕМЫ
В условиях морозного климата спринклерные системы с сухими трубами являются лучшим выбором, чем системы с мокрыми трубами. Эти системы не пропускают воду по трубопроводу до тех пор, пока они не будут активированы.
Вместо этого эти трубы заполнены сжатым воздухом и азотом. Когда система активируется, клапан сухой трубы открывается, и вода поступает внутрь при срабатывании спринклерной головки.
Недостаток этих систем в том, что их время отклика увеличивается. Еще одним потенциальным недостатком этих систем является необходимое техническое обслуживание. В этих системах более распространена коррозия спринклеров, поскольку сжатый воздух и кислород создают привлекательную среду для коррозии.
ОДИНОЧНАЯ БЛОКИРОВКА
Для этих систем требуется одно предшествующее событие обнаружения пожара. Это событие обычно представляет собой срабатывание детекторов тепла или дыма. Когда событие происходит, клапан предварительного действия позволяет воде поступать в систему трубопроводов. В этих системах, если спринклерная головка сработает до этого, будет подан звуковой сигнал тревоги. Однако сливать воду не будут.
ДВОЙНАЯ БЛОКИРОВКА
Системы предварительного срабатывания с двойной блокировкой обеспечивают дополнительный уровень защиты. Эти системы требуют предварительного обнаружения пожара в сочетании с автоматической активацией спринклеров, прежде чем вода попадет в трубы. Одного срабатывания сигнализации будет недостаточно для срабатывания этих спринклерных систем.
В VFS Fire & Security Services мы понимаем, что вашему уникальному зданию нужны уникальные системы противопожарной защиты. Наша команда оснащена всем необходимым, чтобы обеспечить вам необходимую противопожарную защиту, чтобы защитить ваше здание и ваших людей от вреда.
Как работает дренчерная система пожаротушения?
Перейти к содержимому
Предыдущий Следующий
Посмотреть увеличенное изображение
Дренчерная система пожаротушения — это спринклерная система с пустой системой труб, что означает отсутствие воды в сети трубопроводов. Вместо этого вода хранится за регулирующим клапаном. Типичная дренчерная система будет иметь регулирующий клапан, специальное водоснабжение и спринклерную систему обнаружения.
Дренчерная система напрямую подключена к специальному источнику водоснабжения, и когда система активирована, Дренчерный клапан выпускает воду в эти открытые спринклерные головки.
Эти системы обычно используются в зонах повышенной опасности, где пожар может быстро распространяться. В отличие от традиционных мокрых спринклерных систем, спринклерные головки в дренчерной системе всегда остаются в открытом положении, чтобы можно было сбросить большое количество воды на опасность. Это открытое положение позволяет воде течь из каждой спринклерной головки одновременно, а не по одной.
Как активируется Дренчерная Система?
Спринклерные головки Дренчерной системы соединены вместе и при активации работают как единое целое. Клапан открывается при срабатывании систем обнаружения тепла или дыма. После активации вода подается в трубопровод и из спринклерных головок.
Так как в трубе нет воды и все головки открыты, для активации требуется способ выпуска.
Есть несколько способов активировать систему потопа. Эти методы включают в себя гидравлическое, пневматическое, электрическое или ручное разблокирование и зависят от типа системы, который будет объяснен в разделе «Типы» ниже. Системы также могут использовать комбинацию этих методов. Однако дренчерный клапан можно активировать только гидравлически.
Что такое дренчерный клапан?
В соответствии с кодом 3.5.2 NFPA 25, Дренчерный Клапан определяется как «клапан управления подачей воды, предназначенный для срабатывания автоматической системы обнаружения, установленной в той же зоне, что и выпускные устройства». Когда клапан срабатывает, вода поступает в систему трубопроводов, вытекая через все распылительные форсунки или разбрызгиватели одновременно.
Дренчерные клапаны обычно представляют собой системы с открытой головкой, которые имеют определенный тип линии обнаружения, которая будет выпускать воду из Дренчерного клапана, чтобы ее можно было доставить к соплам/спринклерным головкам системы для подавления.
Какие существуют типы Дренчерных систем?
Существует несколько типов Дренчерных систем. Некоторые из них имеют электронное управление, поэтому при срабатывании сигнализации с помощью детектора, пусковой станции и т. д. он активирует электромагнитный клапан, выпуская основную воду из верхней части клапана и позволяя дренчерному клапану срабатывать и подавать воду в опасность.
Другой тип Дренчерной системы может быть пневматическим. Этот тип системы Deluge использует небольшую авиалинию с разбрызгивателями на ней в качестве линии обнаружения. В случае пожара спринклерные головки на малой линии обнаружения активируются, что истощает воздух в линии, позволяя пневматическому приводу на дренчерном клапане открыться, выпуская заливную воду из верхней части клапана и позволяя подавать воду. к опасности.
Дренчерные клапаны могут быть установлены в опасной зоне для использования пенного раствора вместо воды. Это просто зависит от защищаемой опасности.
Для каких приложений следует использовать системы Deluge?
Благодаря большому количеству воды, сбрасываемой из Дренчерной системы, они очень эффективны как при охлаждении, так и при тушении крупномасштабных пожаров. Водные добавки, такие как пена с низкой кратностью, также могут быть добавлены в эти системы для более крупных опасностей, требующих большей площади покрытия.
Эти системы обычно используются в условиях повышенной опасности, таких как химические заводы, электростанции или заводы по производству древесной массы.
Размер системы определяется водоснабжением системы и/или классом опасности.
Важность водоснабжения
Перед установкой Дренчерной системы необходимо провести проверку расхода воды на месте.
Поскольку дренчерные системы рассчитываются гидравлически, характеристики статического давления и остаточного давления воды должны быть получены путем проведения испытаний на расход воды на месте. Компания по противопожарной защите, занимающаяся установкой, определит, нужен ли пожарный насос.
Помимо доступа к воде, необходимо учитывать дренаж. Дренчерная система производит большой объем воды. Владельцы зданий должны планировать соответствующим образом, обеспечив надлежащий дренаж и сбор воды.
Нужна ли моему зданию дренчерная система пожаротушения?
На этот вопрос должна ответить лицензированная противопожарная компания. Выберите противопожарную компанию, имеющую опыт работы с Дренчерными системами. Тип системы пожаротушения, используемой для защиты вашего здания, следует выбирать на основе ряда критериев, а именно размера вашего здания и опасности, которую оно защищает.
Fire Systems, Inc. уже более трех десятилетий является лидером в области пожаротушения. Наши опытные технические специалисты могут порекомендовать вам лучший тип системы для вашего здания. Мы также можем проектировать, устанавливать, проверять, обслуживать и ремонтировать все типы систем пожаротушения. Узнайте больше, посетив наш веб-сайт или позвоните нам сегодня по телефону 770-333-7979.
Ссылка для загрузки страницы Перейти к началу Сравнение коммерческих спринклерных систем пожаротушения
и систем пожаротушения
Противопожарные спринклеры и системы пожаротушения, в конечном счете, служат одной и той же цели – как можно быстрее тушить пожар, спасая жизни и имущество. Разница между коммерческими спринклерными системами и системами пожаротушения заключается в том, что каждая из них тушит пожары для многоплощадных объектов, крупных магазинов и торговых сетей, продуктовых магазинов, оптовых клубов, ресторанов, распределительных центров и других коммерческих зданий. Вы должны понимать различные коммерческие системы противопожарной защиты и типы спринклерных систем пожаротушения.
В пожарных спринклерах для тушения и борьбы с огнем используется вода, в то время как в коммерческих системах пожаротушения используются различные реагенты не на водной основе; обе системы обычно используются вместе в разных частях здания, в зависимости от содержимого и опасностей. В этой статье вы узнаете:
Когда системы пожаротушения лучше всего
Типы пожарных спринклеров
Когда использовать неводяные системы пожаротушения
Типы систем пожаротушения: мокрые и сухие
Сравнение противопожарных систем: найдите лучшую систему для нужд вашего бизнеса
Чтобы определить, какая спринклерная система противопожарной защиты лучше всего подходит для каждой сферы вашего бизнеса, AIE собрала некоторую базовую информацию, которая поможет вам сравнить системы пожарной безопасности.
Затем, когда вы будете готовы принять решение о новой или модернизированной системе противопожарной защиты, проконсультируйтесь с опытными специалистами по пожарной безопасности, прежде чем совершать какие-либо окончательные покупки оборудования.

Коммерческие спринклерные системы являются лучшим решением
Спринклерные системы являются наиболее распространенными коммерческими системами противопожарной защиты, поскольку они быстро и эффективно тушат пожар, выпуская воду при обнаружении тепла. Они обычно используются в национальных многосайтовых розничных сетях, крупных магазинах, оптовых клубах, бакалейных лавках, ресторанах и распределительных центрах. Коммерческие спринклерные системы безопасны в использовании и обеспечивают универсальность и совместимость в различных областях применения.

Типы коммерческих систем пожаротушения
N
Трубы постоянно удерживают воду, а головки готовы к распылению в любое время; самый универсальный.
N
Трубы заполняются водой при включении системы; лучше всего подходит для неотапливаемых или пустующих зданий.
N
Спринклерные головки всегда открыты, при активации трубы заполняются водой; используется в зонах повышенной опасности, таких как электростанции и склады химикатов.
N
Сначала требуется активация дополнительной системы обнаружения пожара; помогает избежать случайного разряда в местах с незаменимыми или дорогими вещами.
При наличии пожарных спринклеров в 96% пожаров повреждение от пламени ограничивалось помещением, в котором оно возникло.
— Отчет NFPA, Опыт использования спринклеров в США, 2010–2014 гг. В розничных магазинах, крупных магазинах, распределительных складах и ресторанах по всей стране есть места, где противопожарные спринклеры не лучший вариант.
Если вода либо не потушит пожар (кухни, помещения с горючими жидкостями), либо может нанести непоправимый ущерб содержимому или самому зданию (компьютерные, файловые хранилища, архивы, аппаратные), спринклеры не подойдут для ваших нужд. Эти строительные приложения требуют системы пожаротушения не на водной основе.

Что такое коммерческая система пожаротушения?
Аналогичные по стилю, функциям и назначению пожарные спринклеры, системы пожаротушения «душат» огонь химическими, газообразными или пенными реагентами, а не водой. Поскольку в системах сухого пожаротушения не используется вода, они, как правило, наносят минимальный ущерб ценному имуществу и быстро тушат чрезвычайно горячие, химические или жировые возгорания.

Как узнать, нужна ли мне система пожаротушения?
Итак, как узнать, потребуется ли вашим объектам с несколькими объектами система пожаротушения, спринклерная система пожаротушения или и то, и другое? Задайте себе следующие вопросы:
Есть ли ценное оборудование, которое может быть повреждено водой?
Используются ли/хранятся ли легковоспламеняющиеся/горючие вещества на объекте или на полках магазинов?
Есть ли специальный компьютерный зал, аппаратная или зона с уникальными активами?
Как насчет архивных документов, документов или незаменимых предметов, которые могут быть уничтожены водой?
Если вы ответили «да» на любой из этих вопросов, скорее всего, в каждом месте потребуется одна или несколько из следующих систем подавления в этих областях.
Различные типы систем пожаротушения и где они чаще всего используются
Система пожаротушения FM 200 – наиболее распространенный тип систем пожаротушения для всех крупных компаний с несколькими площадками, FM 200 выпускает безопасный химикат газ, тормозящий химическую реакцию горючих материалов и кислорода. Это самая быстрая система (достигает уровня тушения за 10 секунд или меньше), не требует очистки, не оставляет следов. Безопасен для людей, легковоспламеняющихся жидкостей/горючих материалов и электроники.
Система влажного химического пожаротушения – выпускает на горящую поверхность парообразную жидкость, которая быстро вступает в реакцию с жирами и маслами с образованием пены, которая охлаждает поверхность, гасит огонь и предотвращает повторное возгорание. Идеально подходит для ресторанов и других коммерческих кухонь. Безопасен для людей, легковоспламеняющихся жидкостей/горючих веществ.
Сухие системы пожаротушения – выпускает в огонь сухой химический порошок (похожий на огнетушитель ABC) при активации. Безопасен для людей, легковоспламеняющихся жидкостей/горючих материалов и электроники.
Углекислый газ (CO ₂ ) Система пожаротушения – работает путем вытеснения/удаления кислорода, необходимого для выживания огня. Кроме того, очень холодно, что охлаждает огонь. Он бесцветный и без запаха. Небезопасен для людей, но регулярно используется для машинных/генераторных помещений, складов легковоспламеняющихся жидкостей, электростанций, больших промышленных машин.
Уровень смертности на 1000 зарегистрированных пожаров был на 87% ниже в объектах с автоматической системой пожаротушения (AES), чем в объектах без нее. – Отчет NFPA, Опыт использования спринклеров в США, 2010-2014 гг.
Лучший? Коммерческие спринклерные системы и системы пожаротушения
Теперь, когда вы знаете о различиях между системами противопожарной защиты и о том, как они работают для тушения пожара в разных частях здания, вы можете подумать о том, какие варианты лучше всего подходят для нового объекта. или если вы модернизируете систему в существующем здании.
И, конечно же, прежде чем принимать какие-либо окончательные решения, обязательно свяжитесь с местными органами власти, имеющими юрисдикцию (AHJ), чтобы узнать местные правила и следовать правилам Национальной ассоциации противопожарной защиты, таким как NFPA25, NFPA17, NFPA 2001. и другие требования к управлению пожарной системой для вашего объекта.
В спринклерных системах и системах пожаротушения для тушения пожара используются разные вещества, но цель у них одна – остановить огонь до его распространения и спасти жизни.
Работа с компаниями, имеющими опыт противопожарной защиты спринклерами
После того, как вы связались с AHJ, самое время обратиться в AIE, национальную компанию по противопожарной защите, которая может оказывать поддержку в нескольких местах в регионе или стране на всех этапах пожара. проектирование систем, проектирование, строительство, консультации по коду и инспекции; соблюдение, техническое обслуживание, ремонт и услуги по водоснабжению. Мы можем помочь вам определить лучшую спринклерную систему пожаротушения для вас.
Наши комплексные решения по противопожарной защите от побережья до побережья обеспечивают розничные сети, продуктовые магазины и крупные магазины; промышленные, распределительные, производственные и многие другие объекты управления несколькими объектами с надежными, соответствующими нормам системами, измеримой ценностью и оптимизированной пожарной безопасностью 365 дней в году.
