Дренаж плитного фундамента: виды и обустройство

23 Декабрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   4729

Дренаж для фундаментной плиты

Дренаж под фундаментной плитой призван обеспечить сохранность структуры основания при контакте с водой. А еще точнее – убрать воду и предотвратить ее воздействие на фундамент.

Возведение зданий и сооружений осуществляется в самых разных условиях. Предпроектные изыскания призваны составить актуальную картину технических характеристик участка строительства для принятия решения о возможности начала стройки и особенностях ее проведения. Геологические исследования позволяют составить схему расположения и полные характеристики грунтовых вод, в том числе глубину их залегания, свойства и состав воды, интенсивность потоков. Исходя их этих данных, проектировщик может разработать оптимальную систему дренажа фундаментной плиты.

Строительство фундамента на влагосодержащем грунте опасно из-за прямого контакта с водой. Но и сухие глинистые грунты также опасны: они задерживают влагу при выпадении осадков и таянии снега, что провоцирует подтапливание. Поэтому во многих случаях дренаж под плитой фундамента является обязательным элементом возведения дома.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

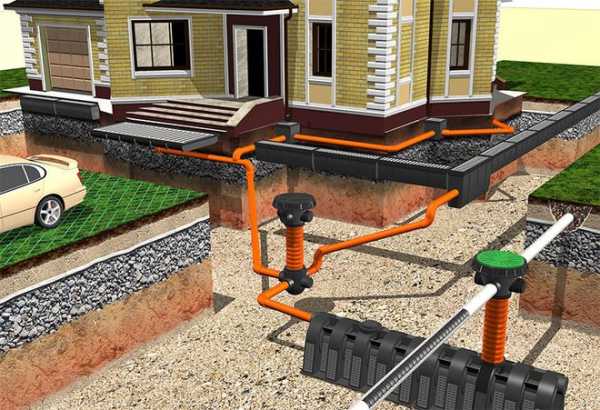

Виды дренажных систем

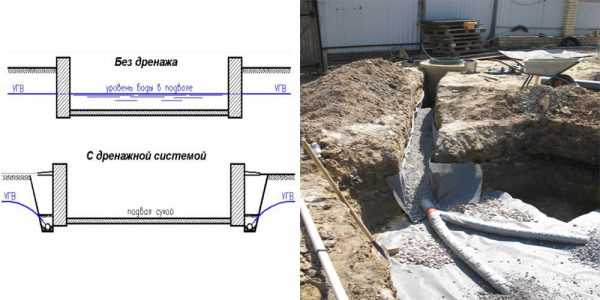

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

к оглавлению ↑

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

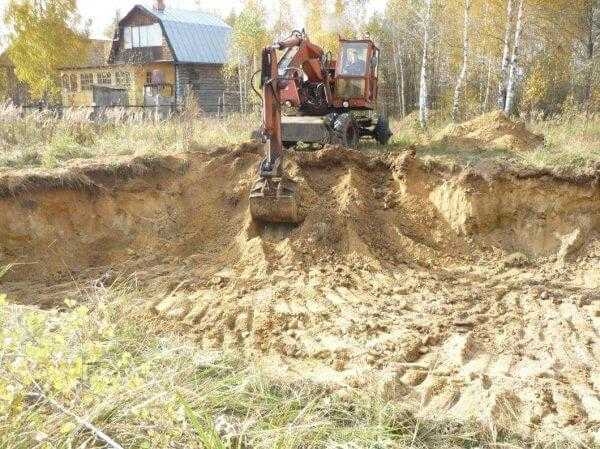

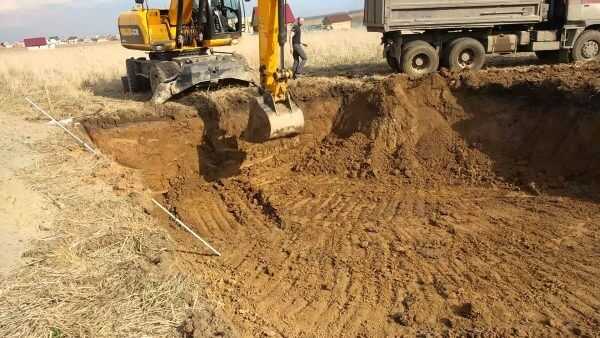

  1. Сделать котлован на 1 метр больше габаритов здания.
  2. Создать малый уклон дна котлована от центра к боковым сторонам.

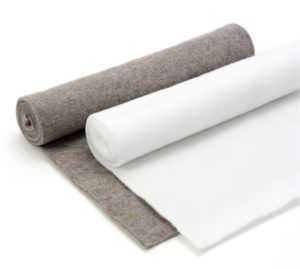

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

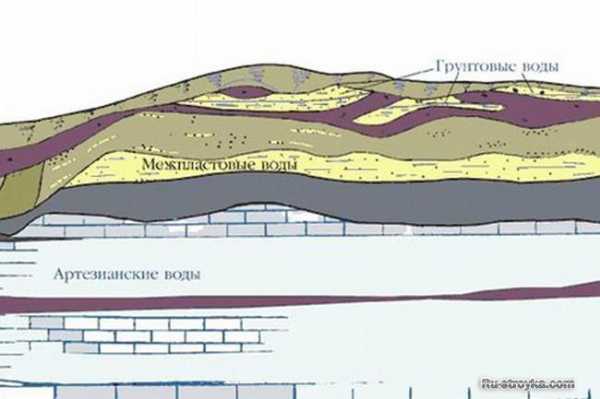

  • Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
  • Присутствие в вертикальном разрезе напорных подземных вод.
  • При опускании подвального помещения ниже водоупорных горизонтов.
  • Существование риска на возникновение капиллярного всасывания влаги.

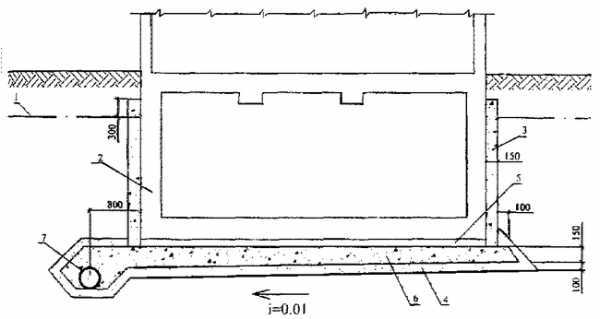

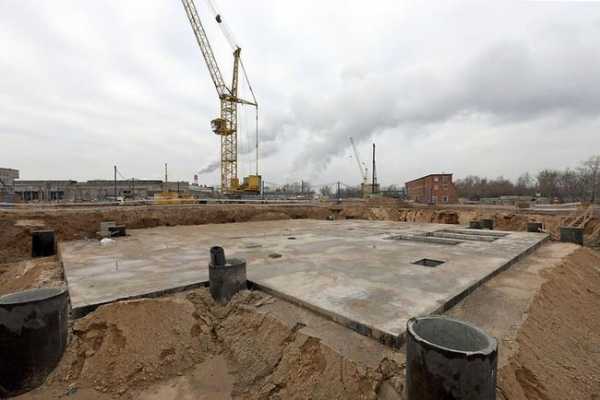

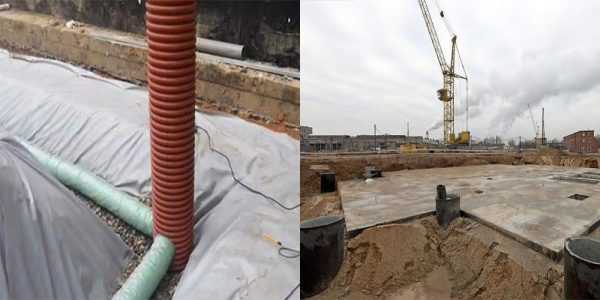

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

к оглавлению ↑

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

После получения необходимого набора данных, проектировщик определяет параметры создаваемой системы:

  1. Расчет размеров дисперсионной воронки.
  2. Определение необходимого сечения дренов по притоку.
  3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

к оглавлению ↑

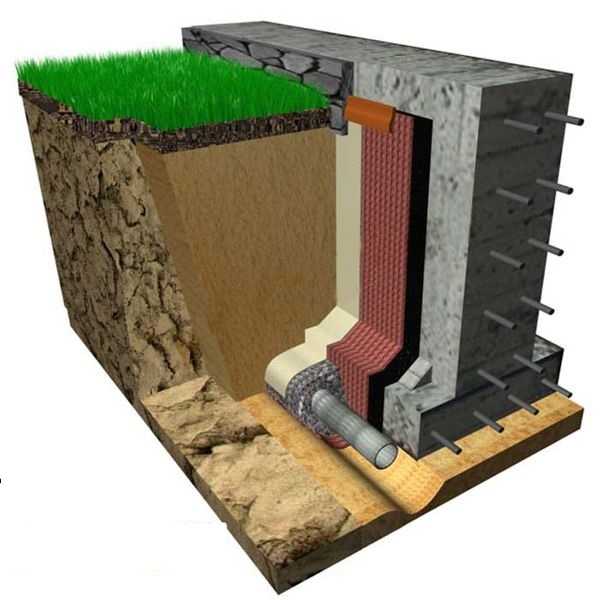

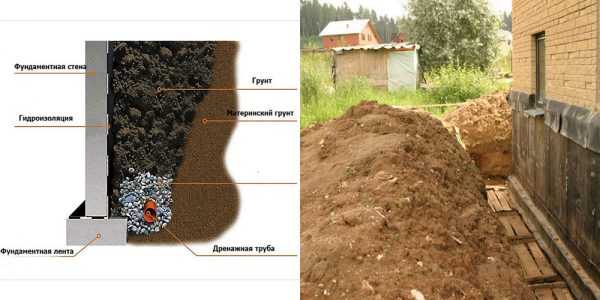

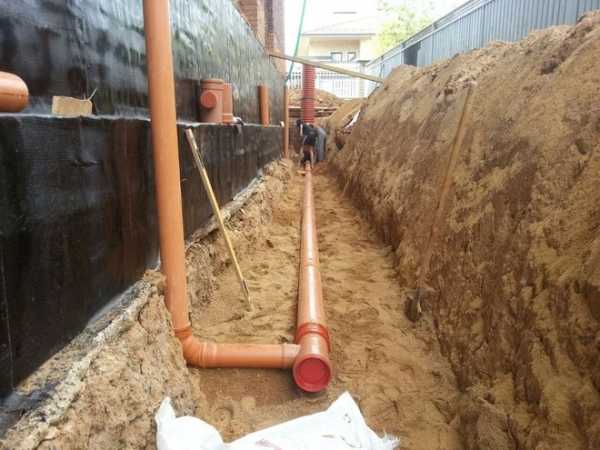

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

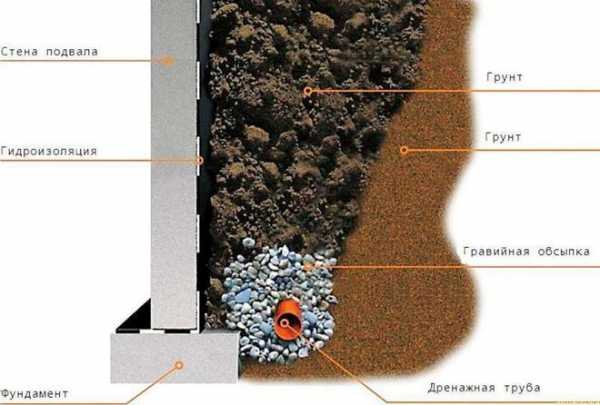

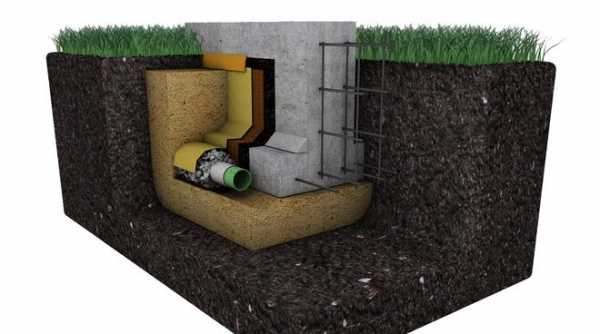

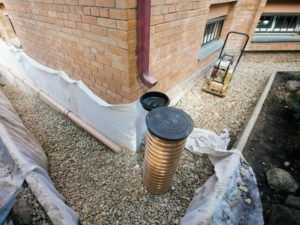

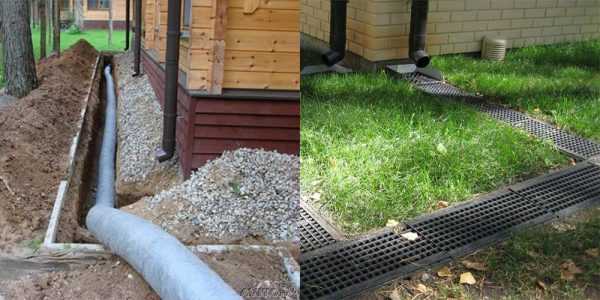

Устройство пристенного дренажа

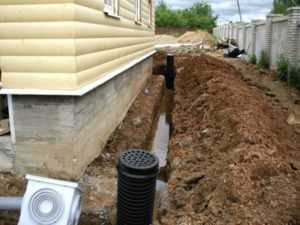

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

к оглавлению ↑

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами. Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком.

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

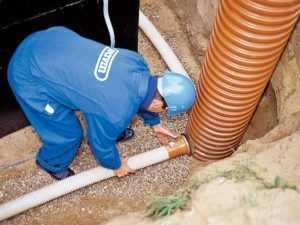

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

к оглавлению ↑

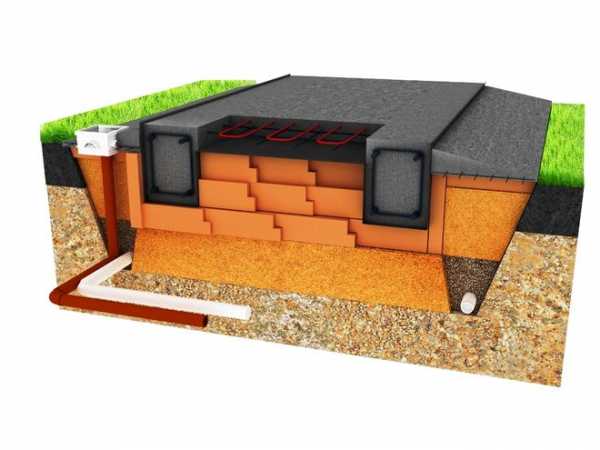

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.



stroykarecept.ru

Особенности строительства плитного фундамента

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Пот

www.ivd.ru

как отвести воду, порядок устройства

Отвод воды от фундамента дома – очень важная процедура, ведь влага является главным врагом основания. Она способна нарушить его целостность, содействует появлению сырости, плесени и других неприятных моментов.

Чтобы постройка выстояла без ущерба не одно десятилетие, необходимо позаботиться о гидроизоляции и дренажной системе фундамента.

Подготовительные работы

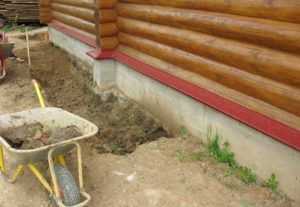

Перед укладкой дренажа окопайте основание дома

Защитить строение от сырости поможет грамотный дренаж фундамента дома. Выполнить эту работу можно комплексно в несколько этапов:

  1. В самом начале основание нужно окопать, а лишнюю землю аккуратно сложить рядом для повторного использования.
  2. Если дом не новый, с плиточных конструкций скрупулёзно счищается грунт и снимается старая гидроизоляция.
  3. Проводится тщательная просушка базиса открытым воздухом, во время сырой погоды в этих целях можно прибегнуть к помощи газовых горелок.
  4. Выполнение гидроизоляцию фундамента.

Особенности устройства гидроизоляции

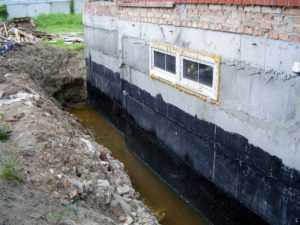

Обязательно проведите гидроизоляцию цоколя и подвального помещения

Прежде чем осуществить отвод грунтовых вод, необходимо произвести гидроизоляцию стен и пола подвального помещения, цоколя и основания фундамента. При этом нужно учитывать важные моменты:

  • покрытию, используемому в этих целях, надлежит быть целостным без зазоров и щелей;
  • на сторону, на которую приходится больший натиск влаги, наносится дополнительная защита изолирующим материалом;
  • обязательно наличие отмостки вокруг дома, правильного выбора её ширины и градуса наклона. Она позволит отвести воду от здания не только методом дренирования, но и с помощью обустройства накопительной ямы. При наличии отмостки не образуются лужи. Она защищает фундамент и грунт от проникновения воды.

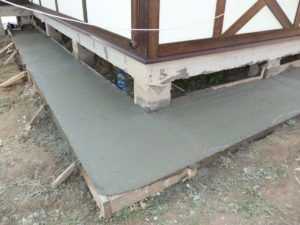

Отмостка имеет важное значение в деле предохранения здания от влаги.

Организация гидроизоляции для разных типов основания

Обустройство предохранения построенного здания от влаги различается во взаимосвязи от видов фундамента. Наиболее распространёнными являются основания из плит, свайный, столбчатый, ленточный и монолитный типы.

Плиты

Здесь фундамент лучше всего обернуть рулонным рубероидом. При обнаружении неровностей.

Их необходимо устранить с помощью выравнивающей стяжки.

Затем на бетонные плиты помещают водоотталкивающий материал, утеплитель и опять выравнивают поверхность.

Свайный и столбчатый типы

На бетонных сваях и столбах нелегко обустроить гидроизоляцию. Она предусматривается путём добавления в бетон водоотталкивающих добавок. Деревянные конструкции же обрабатываются специальными жидкостями, предотвращающими гниение и впитывание влаги.

Ленточный и монолитный фундаменты

Чаще всего монолитные конструкции изолируют горячей битумной мастикой

Чтобы правильно устроить гидроизоляцию подобных типов оснований, применяют следующие несколько способов. Они разнообразны и достаточно эффективны.

  1. Обработать фундамент специальной мастикой, только поверхность должна быть высушенной и ровной. Этот метод не вполне надёжен, поэтому для укрепления состава необходимо укрыть его утеплителем или возвести стенку из кирпича.
  2. Так же как и в первом случае, нужно произвести все манипуляции, применив горячую битумную мастику, а сверху наклеить рубероид в 2 слоя внахлёст примерно по 15 см.
  3. С помощью специального распылителя на сухой фундамент наносится водоотталкиващий состав. Сверху желательно применить геотекстиль, тогда гидроизоляция прослужит долго.
  4. Ещё один надёжный и качественный способ – проникающая гидроизоляция. В её составе – кварцевый песок, цемент и специальные добавки. Подобная масса обладает проникающими свойствами.

Влага и осадки бывают практически всюду, поэтому система гидроизоляции имеет важное значение в процессе защиты строения от их проникновения.

Система дренажа

Выполняйте работы в сухую погоду

Отведение воды от фундамента реализуется методом организации дренажа вокруг дома. Перед её осуществлением необходимо знать некоторые особенности работы:

  • работы по монтажу осуществляют летом в сухую тёплую погоду;
  • чтобы построить дренаж фундамента своими руками, понадобится от 2 до 3 месяцев;
  • после приготовления канав желательно над ними соорудить предохраняющий от дождя навес;
  • если грунт находится в рыхлом состоянии, то стенки канавы необходимо хорошенько укрепить;
  • в соответствующей инстанции нужно получить сведения о состоянии грунта, а также провести небольшой опыт, чтобы определить, где больше всего происходит сбор влаги;
  • узнав исчерпывающую информацию, можно изображать схему дренажа здания, рассчитать, сколько понадобится материала и стоимость конструкции.

Разновидности дренажа

Кольцевой дренаж

Прежде, чем выбрать способ, как отвести воду от фундамента, нужно знать, какие бывают типы дренажной системы фундамента и выбрать подходящий.

В соответствии с конструкцией строения различают три вида:

  • пристенный – сооружается в здании с подвалом или цоколем;
  • кольцевой – подойдёт к постройкам без погреба, подвала и цоколя;
  • пластовый – используется под фундаментной плитой.

Пристенный дренаж

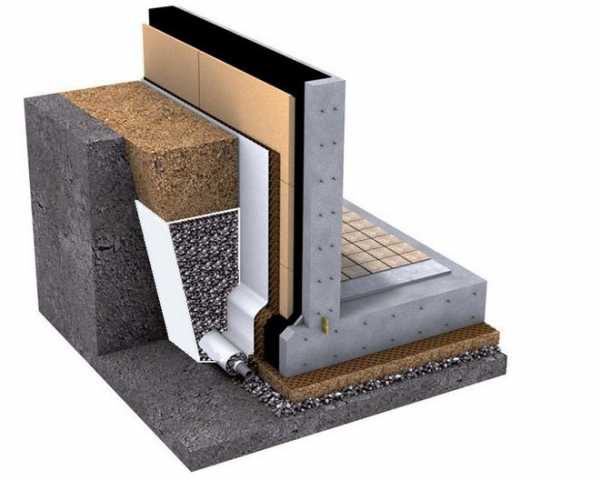

Пристенные конструкции защитят подвал от затопления

Сегодня эта конструкция широко известна и употребляется повсеместно. Обычно пристенный дренаж фундамента обустраивают ещё на стадии строительства, до возведения стен. Можно и после постройки, но стоимость его в этом случае возрастёт.

Он необходим, когда имеется вероятность затопления подвала. Иногда от подземных вод может защитить гидроизоляция, но чаще всего владельцев устраивает конструкция пристенного дренажа. Его специфичностьв близком расположении от дома.

Создание пристенного дренажа происходит по периметру основания, в углах устанавливаются смотровые колодцы. Рассчитывается нужное количество укладываемых труб, которые располагаются под углом.

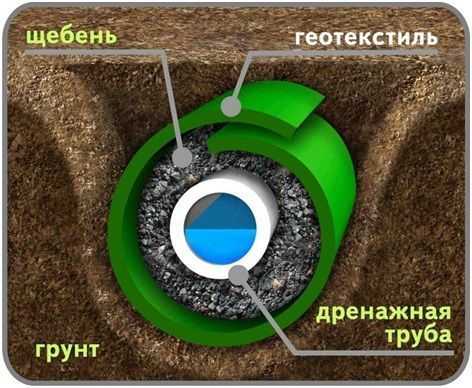

Геотекстиль

Пристенный дренаж фундамента имеет следующие особенности:

  1. Сначала стены фундамента защищают гидроизолирующим материалом, например, жидкой резиной.
  2. Вдоль стены сверху приклеивается внахлёст на специальный клей профилированная мембрана для исключения просачивания воды.
  3. На почву нужно постелить нижний край мембраны и установить покрытые геотекстилем трубы.
  4. Место вокруг дренажа здания нужно засыпать песком и гравием.
  5. Трубы можно брать разного диаметра, от 5 до 20 см, всё обуславливается глубиной паводковых вод. Закладываются они под уклоном в 1-2% к дренажному колодцу.
  6. Для очистки водоотвода в углах помещают вертикальные трубы с заглушками, высотой как отмостка. Очистка проводится путём запуска в устройство потока водопроводной воды. О том,как смонтировать пристенный дренаж, смотрите в этом видео:

Для глинистого грунта геотекстильная ткань необходима. Если грунт из щебня или песка, то можно обойтись без подобного материала.

Кольцевой дренаж

Найти выход из положения как сделать отвод воды от фундамента дома, не имеющего цоколь или подвал, можно обратившись к системе кольцевого дренажа фундамента.

Для этого вокруг строения возводится замкнутая совокупность траншей глубиной, превышающей уровень фундамента на полметра.

Сооружая такую конструкцию, необходимо обратить внимание на следующее:

Процесс сооружения кольцевого дренажа

На дно траншеи засыпают песок

Для удобства создания дренажа для фундамента можно сделать разметку. Для этой цели используют различные колышки, убрать которые не составит труда.

Обустроить кольцевой дренаж можно следующим образом:

  1. На расстоянии 5 м от дома нужно выкопать заглубленный ров больше высоты и ширины фундамента дома, чтобы поместилась труба, имеющая диаметр 11 см. От трубы ещё должны быть отступы по 10 см с каждой стороны.
  2. На дно помещается под уклоном к водосборнику песок слоем до 100 мм. Таким образом вода сможет стекать самостоятельно.
  3. Дренажная труба кладётся в траншею, на геотекстиль, концы его закрепляются на стенках рва. Трубу закладывают в траншею, присыпают гравием на 50 см, затем оборачивают материалом дважды. Швы конструкции скрепляют и засыпают песком или щебёнкой.
  4. Трубы соединяют, но не под прямым углом, чтобы не скапливался ил.

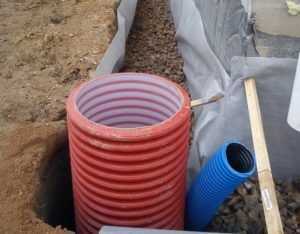

  5. Для сооружения ревизионного колодца выкапывается яма и ставится ёмкость с отверстием для ухода воды. Сюда также нужно поместить геотекстиль на дно, чтобы не попали камешки.
  6. Если грунт тяжёлый и плохо пропускает воду, для отвода может быть использована цельная труба.
  7. При большом накоплении воды в резервуаре её можно откачивать и поливать огородные растения.

Пластовый способ отведения воды

Дренаж под фундаментной плитой необходим для обеспечения сохранения свойств конструкции при соприкосновении с водой. Под этим подразумевается удаление воды и предотвращение её влияний на фундамент дома. Подробнее о дренажных работах на участке смотрите в этом видео:

Устройство дренажа под фундаментной плитой может выполняться различными способами. Одним из популярных является пластовый вид. Его суть в следующем:

  1. Вырывается ров глубиной на 1 м больше размеров здания.
  2. Обустраивается небольшой уклон от центра к бокам.
  3. Стелется геотекстиль, затем чередуются по 10 см слой песка и 30 см слоя щебёнки для выравнивания дна котлована.

Пластовый дренаж применяется в случае присутствия различных водоносных слоёв, напорных грунтовых вод, размещения подвала ниже водоносного слоя и появления капиллярного проникновения жидкости.

Дренаж для ленточного фундамента

Схема устройства дренажа

Устраивается водоотведение для данного вида основания по причине высокого нахождения подземных вод,  сильно увлажнённого грунта или риска подтопления участка. Правильно обустроенный дренаж ленточного фундамента дома поможет избежать деформации бетонной ленты во время таяния или замерзания грунта. Здесь также необходимо не забывать о правильно выполненной отмостке, чтобы влага не могла легко проникнуть к основанию.

Изготовление водоотведения для мелкозаглубленного фундамента должно быть проведено на глубине около 80 см. Дренаж сооружают по периметру ленты на небольшом расстоянии от неё. Трубопровод протягивают на глубине не менее 1 м, ниже песчаного слоя на 20-30 см. Особенность работы здесь в том, что объём земляных работ очень большой. Все о дренаже ленточного основания смотрите в этом видео:

Чтобы правильно подобрать разновидность дренажа, нужно знать особенности почвы. Только в этом случае он будет эффективно и надёжно исполнять функцию водоотвода.

kakfundament.ru

как сделать, пластовый, вокруг дома, расчет кольцевой, уклон дреажной трубы

Дренаж фундамента необходим для отведения от него грунтовых вод или осушения почвы в том случае, если она переувлажненная. Дренаж фундамента входит в комплекс мер по гидроизоляции фундамента. Необходимость в этом возникает по той причине, что влажная почва способна расширяться при замерзании и, соответственно, разрушать все имеющиеся постройки, в том числе и фундамент дома.

Ленточный и плитный фундаменты наиболее подвержены воздействию «пучинистых» грунтов. При выборе любого из этих вариантов основания необходима дренажная система. Изготовить систему дренажа вокруг фундамента своими руками достаточно просто, достаточно выяснить уровень промерзания почвы и глубину протекания грунтовых вод.

Кольцевой дренаж: расчет материалов

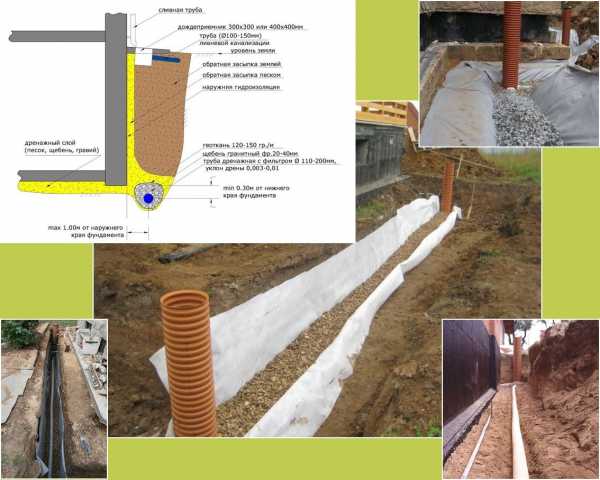

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.


Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.


После отсыпки щебенки, геотекстиль необходимо завернуть во внутрь траншеи, после чего засыпать все выбранным из траншеи грунтом. В результате должно получиться так, что труба завернута в подушку из щебня и все это окутано геотекстилем, который первично фильтрует влагу и не допустит заиливания щебня вокруг приемной трубы.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Вторая частая проблема, это несоблюдение требуемого уклона дренажа. В результате этого в системе постоянно возникают засоры, и она не может нормально функционировать.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Вывод

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования.
В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Полезное видео

Как уложить дренажную систему для грунтовых вод и систему водоотведения водосточных вод крыши:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Дренаж фундамента своими руками: как сделать правильно

Дренаж фундамента – выполнение этой операции увеличит срок действия фундамента. Ведь при постоянном воздействии грунтовых вод, бетон будет разрушаться. Близкое расположение воды и отсутствие дренажной системы приведет к проникновению влаги в подвальное помещение, а при нарушении целостности фундаментных блоков к разрушению здания.

Содержание

Поэтому, если уровень грунтовых вод на участке располагается на отметке свыше 1,5 м, даже при сухих грунтах, оборудование здания системой дренажного устройства.

Основные функции и оправданность наличия системы отвода воды

Главная задача любого вида системы – это отвод воды от фундамента дома и защита опоры всего здания от воздействия грунтовых вод и морозного лучения. Такой способ позволяет исключить подтапливание подвала или цокольного этажа, заболачивания или подтопления прилегающей территории.

Защита от высокорасположенной влаги, основные строительные работы, наряду с гидроизоляцией позволяющие увеличить срок безаварийной службы частного дома. Если в подвале обнаружено даже небольшое количество воды, следует незамедлительно начинать работы по отводу воды.

Нередко специалистов спрашивают о необходимости выполнения данной работы при низком залегании водоносных пластов и сухих грунтах, в которых мала вероятность появления морозного лучения. Для каждого отдельного случая требуется принятие индивидуального решения. Безоговорочно требуется устройство дренажа фундамента в следующих случаях:

  • при заглублении подвала ниже уровня прохождения воды;
  • требуется выполнить работу в таком подвале, даже при недостаточном расстоянии до русла. При возвышении менее 50 см требуется сделать дренаж фундамента дома;
  • если здание построено на глине или суглинке требуется обязательное проведение дренирования, залегание водоносных пластов не важно;
  • при устройстве технического подполья на глубине более 1,5 м, в условиях основного грунта из глины требуется выполнение работ;
  • при нахождении здания в зоне поступления воды из капилляров.

Важно! Дренаж вокруг фундамента будет выполнен более надежно при его расчете и изготовлении при проведении заливки фундамента. Создание качественного водосброса на нулевом этапе строительства позволит избежать появления воды в подвале.

Виды устройств водоотведения

При покупке частного дома, следует обязательно узнать, оборудован ли коттедж системой дренирования. В обустройстве системой нуждается практически каждое из зданий расположенных в большинстве районах страны. Если требуется обустройство дома, лучше для решения проблемы обратиться к профессионалам. Работы по отведению воды ведутся 2 способами.

Траншейная схема

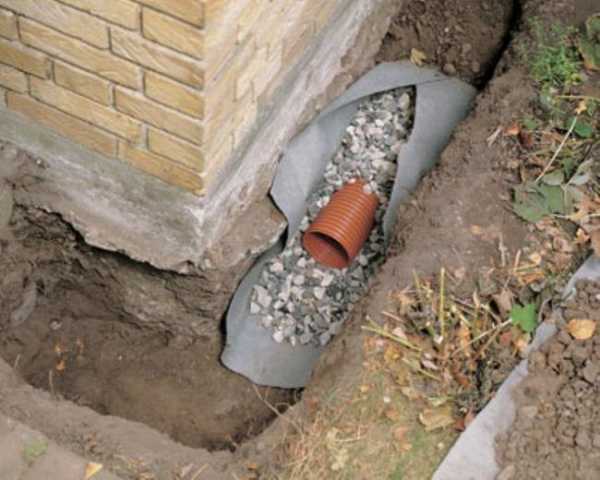

Устройство дренажной системы водоотвода от фундамента зданий с помощью этого способа предусматривает укладку дренажного трубопровода в траншею, которая проходит вокруг фундамента дома. Труба, выполняется с перфорированными стенками. В перфорацию проникает вода, которая отводится в основной трубопровод ливневой канализации. При таком методе облегчается нагрузка на слой гидроизоляции, она препятствует проникновению влаги более эффективно.

При проведении работ не следует экономить и монтировать единый трубопровод для ливневки и дренажа. При засоре трубы, вода может, проникнут к фундаменту и внутрь здания. В местах с глинистым грунтом вести трубопровод следует на расстоянии от стены не более 3 м. Такая преграда из глины послужит дополнительным заслоном для грунтовых вод и сможет надежно выполнить дренаж мелкозаглубленного фундамента.

Глубина залегания трубопровода, по рекомендациям специалистов, должна располагаться под фундаментом на расстоянии не менее 50 см. Такая особенность уменьшает напор воды на фундаментные блоки. Трубопровод укладывается с малым наклоном в сторону основной ливневки. Обустраивать дренаж вокруг дома необходимо перед работами по уборке и благоустройству приусадебной территории.

Пристенное устройство дренажа

Если грунтовые воды близко к поверхности и требуется провести дренаж плитного фундамента, лучше проводить его во время выполнения заливки бетона. При этом экономится время на земляные работы. В этом случае пристенный метод оптимальный вариант.

При наличии в здании цоколя лучше использовать именно этот способ защиты от воды. По конструктивным особенностям он похож на предыдущий метод, но требует больших объемов выполняемой работы. Ширина траншеи должна соответствовать размеру самого основания.

Дренажная система фундамента и система трубопроводов выполняется по кольцевой схеме, на расстоянии не более 1 м от фундаментных блоков. Трубы используются перфорированные. Их укладывают с уклоном к основному трубопроводу.
Обустраивать такой системой участок можно в профилактических целях и для защиты от дождевой воды при затяжных ливнях.

Широко используется при наличии в здании подвальных и других помещений под землей. Более надежная работа будет, если параллельно используется битумная мастика для гидроизоляции фундамента. Такой способ, сделает не страшной воздействие воды цоколю или подвалу дома. Надежно работает дренаж свайного фундамента при проведения работ таким способом.

Пластовое устройство водоотведения

Пластовый дренаж под фундаментной плитой – это одна из разновидностей, служащая для защиты здания в особо сложных условиях, когда применения вышеизложенных методов защиты недостаточно. Наиболее распространенными участками его использования, являются:

  • места с наличием прохождения грунтовых вод под давлением;
  • защита требуется при расположении помещений, через которые проходят водоносные пласты;
  • в случаях, когда приходится делать фундамент в условиях слоистых или глинистых почв;

Такая защита требуется только в исключительных случаях и применяется достаточно редко. Независимо от уровня сложности и вида дренажа выполнить работу лучше на этапе строительства дома, но и на готовом доме, дренаж основания может сделать собственник жилья и самостоятельно.

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

  • по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
  • теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
  • после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

Дренаж фундамента своими руками проходит в несколько этапов:

  • на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
  • на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
  • затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
  • трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
  • Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
  • далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
  • полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

В заключение требуется отметить.

Даже если изготовить надежную систему отведения воды от фундамента, но не выполнить качественную гидроизоляцию вы рискуете увидеть большое количество воды в подвале дома. Лучшим решением проблемы будет битумная мастика для проведения работ. Для каждого собственника жилья важно помнить основное правило.

Не стоит делать систему отведения воды, если участок расположен в сухом месте и вода при паводке или обильных дождях не может подняться до критического. Но для профилактики можно выполнить операцию и в этих условиях. Во всех остальных случаях следует обязательно и безоговорочно выполнять дренирование дома и по желанию всего участка.

noow.ru

пошаговая инструкция (подготовка, котлован, опалубка, гидроизоляция, армирование, заливка, дренаж), устройство и технология строительства своими руками

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Другое название плитного фундамента – монолитный.

Достаточно широко распространен в обустройстве домов благодаря тому, что очень надежен и может разместить на себе сооружение любого веса и конструкции.

Итак, фундамент плита своими руками: пошаговая инструкция будет рассмотрена в статье.

Общая информация


Прежде чем перейти к рассмотрению вопроса про плитный фундамент своими руками: пошаговая инструкция сооружения основания, следует выяснить, в чем особенности такой конструкции.

Суть плитного основания – это железобетонная плита, которую располагают на слое грунта до 300 мм. Вместе с грунтом смешивается щебень или песок. Сама монолитная плита фундамента своими руками по толщине равняется 20 – 40 см.

Для сооружения могут быть использованы монолитные плиты или сборные, которые заливаются на месте строительства. Плитный фундамент на пучинистых грунтах, как и фундамент плитный на насыпном песчаном грунте показывают себя наиболее эффективными по сравнению с другими видами конструкции.

Несмотря на то, что монолитный тип плиты считается более надежным, выбирая, как сделать плитный фундамент, предпочтительнее заливать плиту на месте. Это объясняется тем, что процесс транспортировки и укладки монолитного основания достаточно трудоемкий и дорогостоящий, а соорудить плиту-пирог весьма просто.

Этот вид основания подходит не только для возведения крупных промышленных или жилых объектов: также подходит и для небольших хозяйственных построек, например, могут быть сделаны и фундамент для бани плита, и фундамент под гараж монолитная плита своими руками.

Применение


Устройство плитного фундамента для частного дома можно сравнить со свайным или ленточным.

В результате сравнения получится выделить несколько позиций, в которых целесообразным будет соорудить именно плитный фундамент своими руками:

  • фундамент плита своими руками возводится при наличии на месте строительства сложных грунтов, например, возможен плитный фундамент на склоне;
  • монолитная плита фундамента: технология часто используется в зданиях, в которых нет необходимости сооружения подвальных помещений и цокольных этажей с высокими стенами. Цоколь на плитном фундаменте выполнить в разы сложнее;
  • в зданиях, где устройство пола на монолитной плите фундамента подразумевает само основание в качестве пола. При этом фундамент-плита утепление пола не обеспечивает, и этим вопросом нужно будет заниматься отдельно.

Важно! Такую разновидность основания хорошо применять в том случае, если грунты характеризуются сильной степенью промерзания.

Фундамент-плита под дом: как делать правильно? Что касается технологических правил по конструированию и возведению, то регламентируется плитный фундамент СНиП 2.02.02-83.

Устройство

Как делать плиту фундамента? Плита для данной разновидности основания – это не просто некое бетонное изделие. Из-за характерных особенностей ее называют иначе – плита-пирог, потому как состоит она из нескольких слоев разного материала.

Во время заливки, как гласит технология монолитный фундамент-плита: толщина каждого слоя должна рассчитываться отдельно.

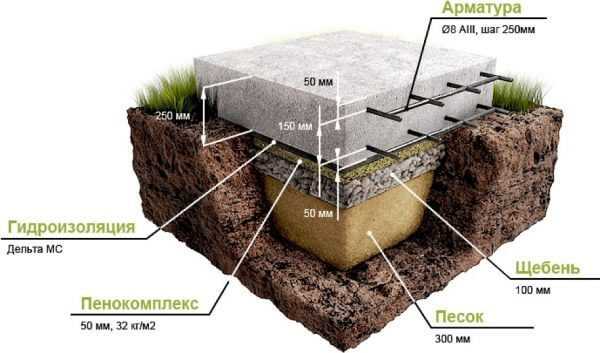

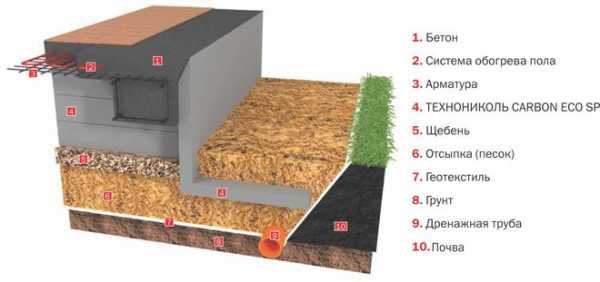

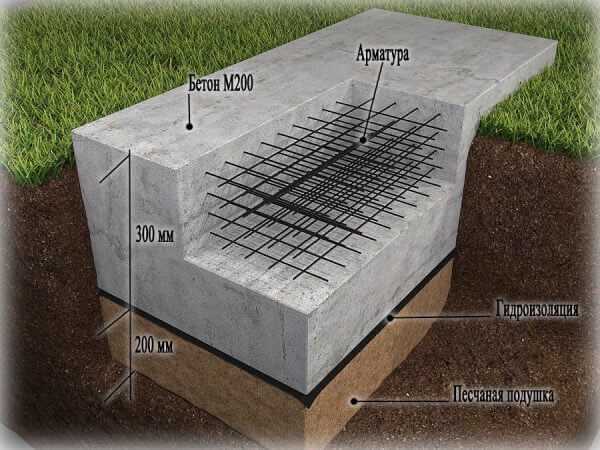

Состав «пирога» следующий:

Слой

Назначение

ГеотекстильНеобходим для обеспечения прочности основы плиты. Является препятствием к смешиванию подушки и грунта.
ПодушкаПредназначается, чтобы сделать опору для плиты ровной, служит дренажем и создает слой, который подвержен пучению.
Бетонное основаниеОбеспечивает гидроизоляционные свойства, а также увеличивает уровень несущей способности.
ГидроизоляцияУчитывая, что любая конструкция, находящаяся в почве, подвержена воздействию влаги, то такой слой необходим, чтобы препятствовать данному воздействию. Помимо этого, гидроизоляционный слой препятствует утечке бетона, что сохраняет прочность материала после застывания.
ТеплоизоляцияНе каждую плиту оборудуют данной прослойкой. Она необходима, если в здании проектируется теплое подвальное помещение либо плита располагается близко к поверхности почвы.
ОпалубкаДля сохранения формы бетона в момент его застывания. Может сооружаться съемной или оставаться в конструкции.
АрмированиеИз-за высокой прочности на сжатие бетона необходимо создать армирование металлическими прутами, чтобы материал в последующем не подвергался растрескиванию и смог прослужить максимально долго.
БетонБлагодаря этому слою воспринимаются все нагрузки от здания. В большинстве случаев используют железобетон, поскольку он обладает более прочными характеристиками.

Расчет


Когда необходимо приступить к сооружению основания самостоятельно, то устройство монолитной плиты фундамента: технология возведения гласит, что сперва необходим расчет. Строительство дома фундамент монолитная плита начинается именно с самостоятельных расчетов, составления плана и схемы.

Расчеты проводят, опираясь на следующий алгоритм:

  • прежде чем начать изготовление плитного основания, изначально делается вычисление необходимой толщины плиты;
  • вычисление общей площади;
  • определение глубины заложения.

Опираясь на данные параметры, производят все необходимые расчеты, чтобы в дальнейшем начать строительство плитного фундамента.

Важно! Кроме расчетов, устройство фундамента монолитная плита предусматривает еще несколько подготовительных мероприятий, таких как определение типа армирования, выбор материалов для гидроизоляции и выполнение расчетов для этих материалов.

Технология строительства

Как правильно сделать плитный фундамент? Строительство монолитной плиты фундамента подразумевает определенную последовательность действий.

Разметка


Устройство плитного фундамента предусматривает следующим после расчета этапом — проведение разметки участка.

Такой процесс весьма прост, однако очень важен для конструирования и позволяет избежать много трудностей в последующей работе.

Необходимо проводить разметку очень точно.

Устройство плитного монолитного фундамента рекомендует придерживаться некоторых нюансов касаемо разметки:

  1. Разметка делается в соответствии с периметром будущего сооружения. Определять на этом этапе расположение стен и иных конструкций нет необходимости – это можно сделать после того, как плита будет готова.
  2. Разметка должна быть расположена на метр больше в ширину, чем непосредственно периметр сооружения. Это делать необходимо, чтобы после была возможность обустроить дренажную систему и соорудить отмостку.
  3. Если будущий дом по проекту имеет террасы, балконы, крыльцо, то их следует взять в расчеты и провести разметку с учетом этих элементов, чтобы в последующем не беспокоиться за целостность стен в доме.

Котлован

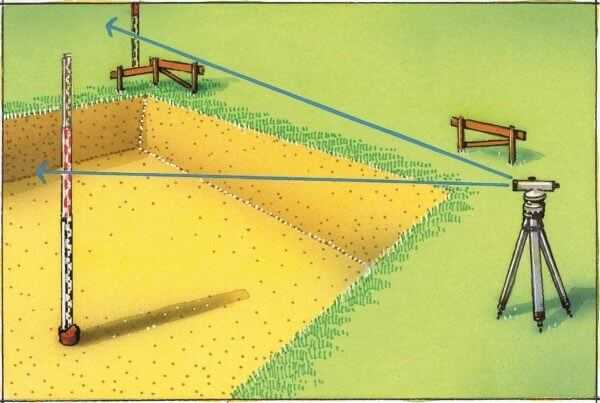

Устройство фундамента плиты предусматривает далее рытье котлована. Такой параметр, как глубина заложения, зависит от типа грунта, на котором проводится строительство.

Монтаж фундамента монолитная плита на данном этапе выполняется по следующим правилам:

  1. При наличии плотных грунтов котлован выкапывается на глубину 50 см.
  2. Если грунты нестабильные и слабые, то глубина будет 1 м.
  3. Следует после выкапывания котлована провести выравнивание его дна.
  4. Края котлована необходимо сделать максимально ровными.
  5. Если в процессе в некоторых участках глубина будет больше той, что была определена, то засыпать такие места следует только песчаной почвой, которая не даст позже усадку, т. е. фундамент-плита на песчаном грунте будет надежным.
  6. Если необходим дренаж плитного фундамента: схема оборудования с отводом воды применяется там, где есть высокие грунтовые воды. Следует это учесть в процессе выкапывания и взять во внимание перепады высоты.

Важно! Чтобы выкопать быстро и менее затратно котлован, лучше всего воспользоваться специальной техникой.

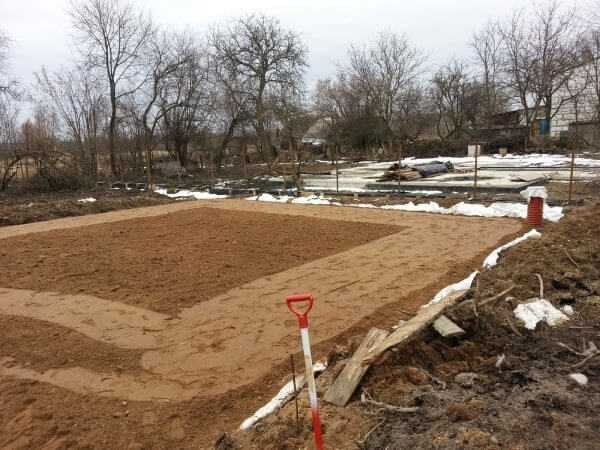

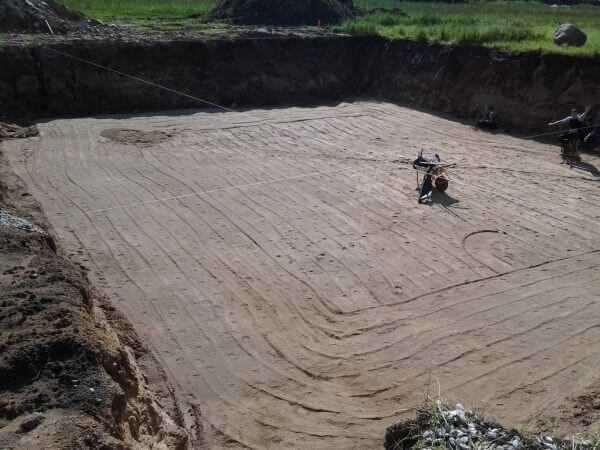

Устройство подушки

Как уже было сказано выше при перечислении слоёв «пирога», возводится фундамент-плита на песчаной подушке.

После завершения предыдущих этапов можно приступать к сооружению опорной подушки, которая делается следующим образом:

  1. Прежде чем засыпать песок, его необходимо промыть и удалить из него любые примеси, которые могут дать усадку.
  2. Засыпать послойно (до 40 см), утрамбовывая каждый слой.
  3. Уровень песка должен быть таким, чтобы от поверхности почвы свободного пространства оставалось 20 см.
  4. Коммуникации в плитном фундаменте, которые в дальнейшем будут в доме, учитываются на этом этапе.
  5. После того как песок засыпан и утрамбован, выкладывается прослойка геотекстиля, чтобы не происходило смешивание со следующим слоем материала.
  6. После геотекстиля необходимо насыпать гравий до 20 см в толщину.
  7. Распределять такой материал нужно максимально равномерно поверх песчаного слоя и следить за тем, чтобы он сравнялся с грунтом участка. Проверку можно осуществить, используя гидроуровень или нивелир. Очень важно трамбовать щебень, как и песок.

Важно! Есть разные способы, как выполняется песчаная подушка под плитный фундамент, если возводится фундамент плита своими руками пошагово, но они отличаются лишь последовательностью действий, которая в итоге приводит к одинаковому результату.

Опалубка и гидроизоляция


Устройство плитного фундамента своими руками предусматривает, что необходима опалубка, которая может быть как съемной, так и несъемной.

Алгоритм действий на этом этапе следующий:

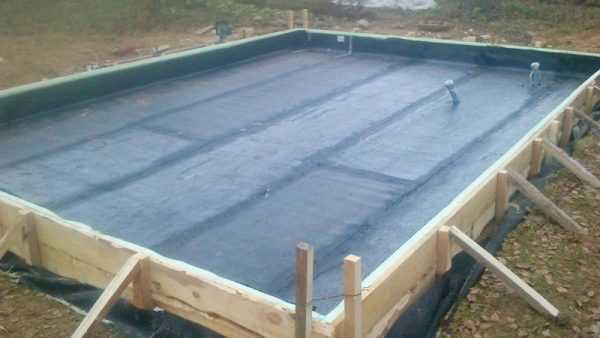

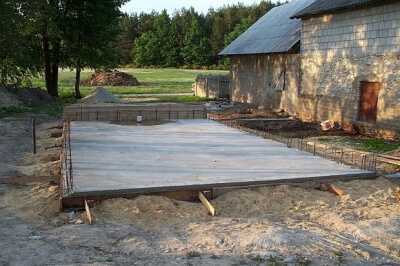

  1. Опалубка для плитного фундамента сооружается четко по периметру дома. В этом случае не стоит забывать, что котлован вырыт на метр шире, чем дом. Опалубка для плиты фундамента должна повторять непосредственно периметр здания.
  2. Высота конструкции равна толщине плиты. После ее установки, используя шнуры и уровень, ее необходимо подровнять. В среднем плита в толщину равняется около 30 см.
  3. Следующее, что нужно сделать, убедившись, что конструкция опалубки закреплена прочно и жестко, – гидроизоляция плитного фундамента. Чтобы гидроизоляция монолитной плиты фундамента была выполнена корректно, лучше всего использовать материал, имеющий в составе битум. Именно такая гидроизоляция обеспечит высокий уровень защиты основания от влаги. Схема действий, если обычной гидроизоляции недостаточно (то есть как поднять фундамент плиту при высоком УГВ), предусматривает некоторые нюансы.
  4. Полосы, которые были уложены на опалубку, необходимо соединить. Для этого они изначально располагаются с напуском, после чего свариваются между собой. Нужно обеспечить в этом процессе целостность полосы гидроизоляции, чтобы не было возможности влаге проникнуть в бетон. Кроме того, после застывания плиты будет легко разобрать такую конструкцию и отделить от бетона.

Важно! В некоторых случаях, прежде чем укладывать гидроизоляционный материал, проводят утепление монолитной плиты фундамента. Выполняя утепление плитного фундамента, можно выбрать два наиболее прогрессивных варианта: утепление плиты фундамента пеноплексом или утепление плиты фундамента пенополистиролом (ЭППС), который обладает высокой степенью плотности. Каким материалом проводить утепление плиты фундамента, решать только вам.

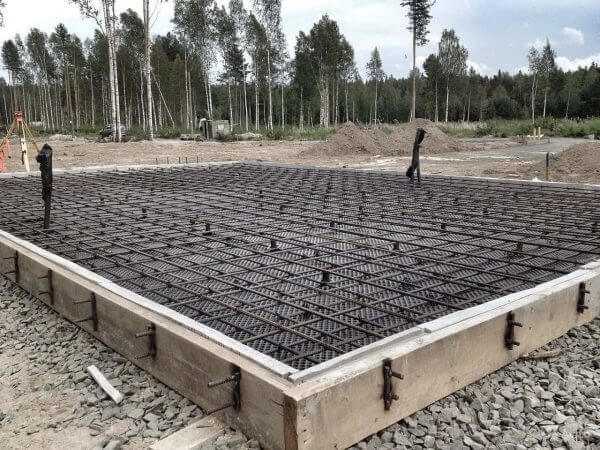

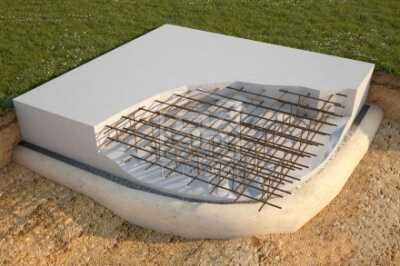

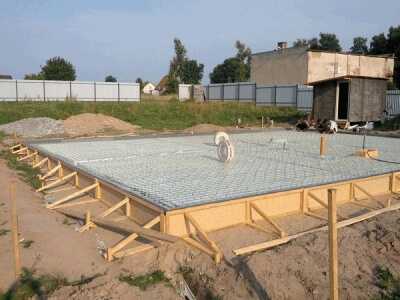

Армирование и заливка

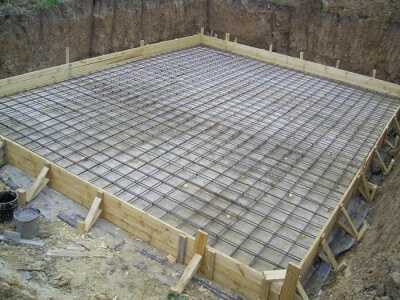

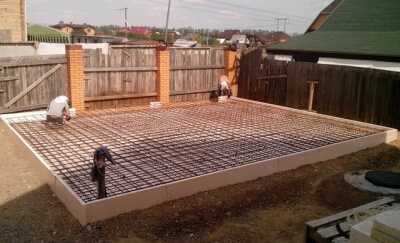

В этом разделе статьи рассмотрим, как правильно вязать арматуру для монолитной плиты и как правильно залить фундамент-плиту под дом.

Армирование плиты фундамента нужно проводить только после того, как была проведена гидроизоляционная выстилка. В ином случае армирование плитного фундамента будет выполнять очень сложно.

Схема армированной плиты включает в себя следующие моменты:

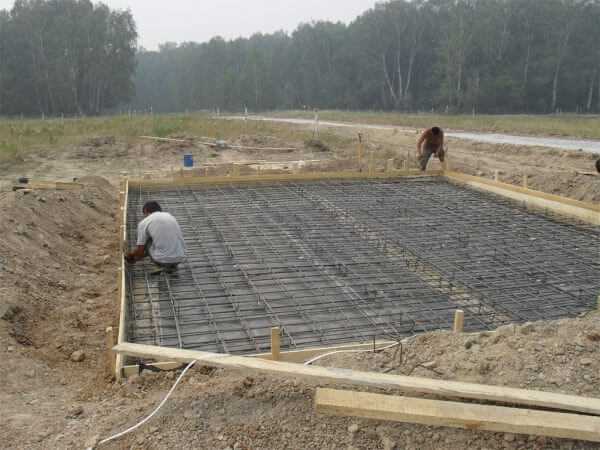

  1. Укладка арматуры в плитный фундамент подразумевает использование арматуры с сечением 10 – 14 мм. Сечение рассчитывается в зависимости от того, какая нагрузка будет на основание.
  2. Прутья необходимо связать, используя специальный крючок для вязки. Материалом для сцепки можно взять проволоку. При этом нужно придерживаться расстояния от гидроизоляции в 5 – 7 см, а шаг сетки сохранять в 25 см. Вязка происходит в два ряда.
  3. Вязка арматуры монолитной плиты во втором ряду выполняется таким образом, чтобы после того, как будет проведена заливка плиты фундамента, металлический каркас ушел вглубь него на 5 см минимально. Такое армирование монолитной плиты фундамента является самым надежным.

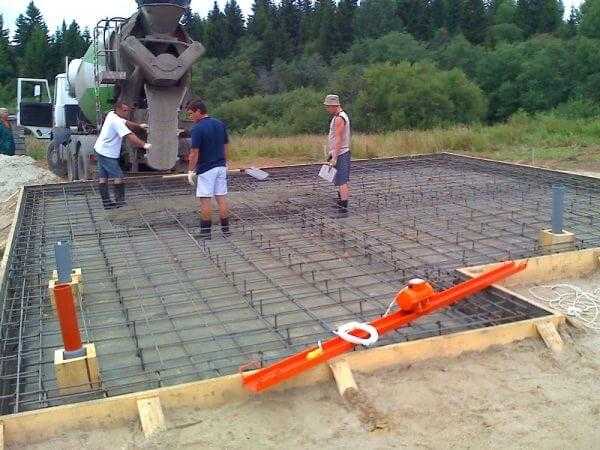

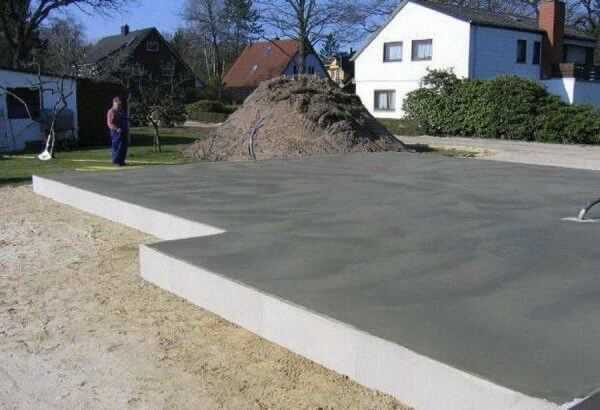

  4. Далее выполняется сама заливка плитного фундамента. Технология заливки монолитной плиты фундамента гласит, что марка бетона должна быть М200 и больше. Заливка монолитной плиты фундамента должна занять не больше одного дня – это позволит соорудить надежную и прочную конструкцию. Как залить плиту под фундамент лучше? При помощи промышленного вибратора нужно избавить материал от воздушных включений.
  5. Пока основание не застыло, технология плитного фундамента требует, что его нужно максимально точно выровнять. Это позволит избежать трудностей в дальнейшем. Для этого используют доску, рейку или правило.

Очень важно после того, как было выполнено армирование монолитной плиты и будет залит бетон, обеспечить ему правильный уход и необходимые условия для того, чтобы плита получилась прочной и надежной:

  • простоять бетону нужно не менее 28 суток;
  • температура при этом должна быть не менее 20 градусов;
  • очень важно поддерживать влажность 80 %, для этого бетон поливают водой и укрывают полиэтиленом;
  • если заливка плиты под фундамент проводится зимой, то обязательно нужно продумать прогрев бетона;
  • если необходимо оставить основание на зиму, то очень важно сохранить его от попадания влаги.

Проверка качества


Плита-фундамент технология обустройства гласит, что для проверки качества получившегося основания можно воспользоваться визуальным методом.

Исправлять ошибки, допущенные в процессе монтажа достаточно сложно, а в некоторых случаях – невозможно.

Существуют этапы проверки того, правильно ли был создан фундамент плавающая плита: технология проведения контроля качества довольно проста.

Это следующие действия:

  1. Просматривается почва, которая окружает основание: не должно быть никаких углублений или провалов в грунте, а также трещин. Если таковые имеются, то, скорее всего, процесс был выполнен без геологической проверки. В некоторых случаях трещины в почве могут появляться из-за сильного давления плиты – это зависит от ее площади.
  2. Если имеются солевые отложения, то это говорит о нарушении гидроизоляции или об ее отсутствии. В этом случае нужно позаботиться о сооружении подобной прослойки.
  3. Следующее, что требует технология: плита-фундамент для дома проверяется на пористость. Сделать это можно, присмотревшись к наличию пузырьков в застывшем бетоне. Как залить правильно? Чем меньше пузырьков, тем заливка прошла качественнее.

Если присутствуют некоторые сомнения, что технология строительства фундамента монолитная плита была нарушена, и надежность плиты под вопросом, то лучше всего прибегнуть к помощи специалистов, которые проверят основание при помощи молота Шмидта.

Фундамент-плита технология строительства которого не была нарушена, должен быть:

  • минимально пористым, не содержать в себе воздушных включений;
  • не воздействовать на почвенный слой, разрушая его;
  • сухим, без различных мокрых пятен, и отложений;
  • превышать по периметру возводимый дом;
  • ровным.

Важно! Если ошибки в строительстве были все-таки допущены, то лучше всего обратиться за советом к профессионалам, которые помогут устранить изъяны.

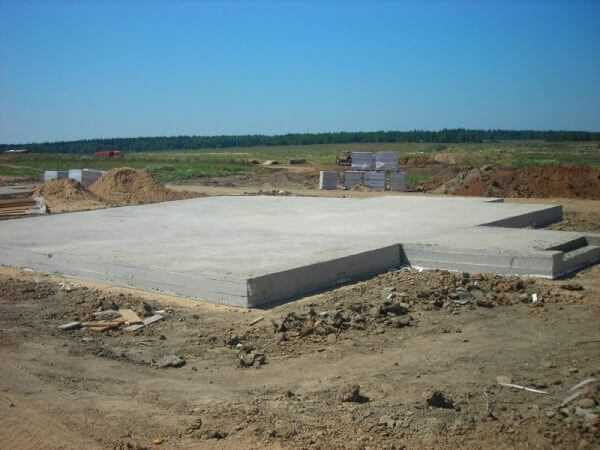

Фото

Часть статьи, благодаря которой значительно легче выполнить фундамент монолитная плита своими руками: пошаговые фото процесса возведения основания представлены ниже.

Полезное видео

На видео ниже наглядно показано, как выполнить плитное монолитное основание:

Выводы

Плитная разновидность основания очень проста по конструкции, но, несмотря на это, обеспечивает очень высокий уровень надежности и устойчивости. Кроме того, монолитный плитный фундамент своими руками очень удобно возводить, да и достаточно экономично.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853

ochag.online

Пластовый дренаж под фундаментной плитой – виды, конструкция, требования

Строительство объектов ведется в различных гидрогеологических условиях. Присутствие на площадке высокого уровня грунтовых вод, неблагоприятное расположение почвенных слоев, а также необходимость устройства подвального помещения требуют выполнения на участке дренажной системы. Исходя из конкретной ситуации, проектировщики производят расчеты, определяющие, какой именно будет схема и вид дренажа. К примеру, пластовый дренаж способен стать защитой для фундаментной плиты в том случае, когда кольцевая система оказывается малоэффективной. В условиях переувлажненных глинистых грунтов он сможет спасти цокольные и подвальные этажи от сырости.

Когда используется пластовый дренаж

Решение по устройству пластового дренажа под фундаментной плитой принимается проектировщиками после гидрогеологических изысканий, показывающих, что на участке присутствует как минимум один из факторов:

  • слоистое строение водоносных пластов, имеющих различные свойства;
  • напорные подземные воды;
  • заглубление подвала ниже водоупорных слоев;
  • отсутствие возможности устройства эффективной дренажной системы другого типа;
  • риск появления капиллярного всасывания влаги посредством увеличения водяного давления во время или после дождя.

Для фундаментных плит одинаково опасно наличие водонасыщенных грунтов и «визуальное» отсутствие подземных вод в глинистых прослойках. Во втором случае риск затопления появляется в процессе таяния снега и поступления в грунт атмосферных осадков в результате плохой водопроницаемости грунта, расположенного на близком расстоянии от планировочного уровня.

Нередко пластовый дренаж под плитными фундаментами выполняют в профилактических целях на участках с преобладанием глин и суглинков.


Виды и особенности пластовых дренажей

Рассматриваемый вариант дренажной системы представляет собой искусственный фильтрующий слой, расположенный под плитой фундамента либо в основании здания. При его устройстве используется:

  • крупнопористый грунт;
  • геокомпозит, состоящий из геофильтра и специальных полимерных плит, либо полотен (перфорированных, пористых, профилированных), способных пропускать влагу.

Геофильтры для пластового дренажа изготавливаются из синтетических материалов, обладающих свойствами водопроницаемости. Их функциями является защита системы от заиливания и вымывания грунта, другими словами – фильтрация и сепарация.

Пластовый дренаж, также как пристенный либо кольцевой, относится к местным системам, помогающим снизить высокий горизонт грунтовых вод. Он обеспечивает защиту отдельных объектов от подтоплений, чем и отличается от общей (головной, систематической) дренажной системы, предназначенной для понижения уровня подземных вод на больших территориях, относящихся к целому микрорайону или кварталу. На участках застройки, где общая система оказывается малоэффективной в силу разных причин, дополнительно организовывают местный дренаж.

Конструкция дренажных пластов

Существует два вида пластововых дренажей:

  • площадный – располагается под фундаментной плитой сплошным слоем;
  • линейный – имеет призматическую форму.

Исходя из объема поступающих грунтовых вод, размеров защищаемого объекта и геологических особенностей участка, пластовый дренаж выполняется:

  • однослойным – только из щебня, как вариант – гравия, имеющего фракцию 3-20мм и показатель коэффициента неоднородности, не превышающий 5;
  • двухслойным – из среднезернистого песчаного грунта, или геотекстильной мембраны, а также щебня.

Толщина площадного однородного дренажного слоя должна составлять более 300мм. Для уменьшения требуемого количества щебня при возведении заглубленных зданий, материал частично заменяют слоем песка, оставляя поперечные щебеночные полосы в форме призмы толщиной более 200мм, именуемые линейным дренажом. Их количество и схема укладки определяются проектировщиками, исходя из конкретных гидрогеологических условий. Шаг призм может составлять от 6 до 12 метров.

Для двухслойной конструкции пластового дренажа минимальная толщина песчаного слоя принимается равной 100мм, а щебеночного – 150мм.

В целях предотвращения засорения дренажной системы в период проведения строительных работ, в частности при заливке бетоном фундаментной плиты, пластовый дренаж по всей площади перекрывается пергамином или другим изолирующим материалом. В целях предотвращения застоя грунтовых вод в дренажной постели, ее дно делают с уклоном в сторону отводящей дрены.

Основные требования

Схема устройства пластового дренажа под фундаментной плитой зависит от многих факторов. В процессе его проектирования и укладки следует учитывать, что:

  • гарантию удаления влаги из-под фундаментной плиты обеспечит сопряжение дренажного пласта с обсыпкой водоотводящих трубчатых дрен. В противном случае его основание превратиться в аккумулирующую емкость для подземных вод;

  • при расположении пластового дренажа на более низкой отметке по сравнению с прифундаментной системой, разгрузка его постели от чрезмерной влаги должна осуществляться в траншею, относящуюся к прифундаментному дренажу. В некоторых случаях допускается применять насосное оборудование, перекачивающее собравшуюся в аккумулирующей емкости воду в систему придомовой ливневки;
  • при разнозаглубленной конструкции подвала или цокольного помещения дренажные пласты, заложенные под плитами фундамента, должны сопрягаться. Для этого разрабатывается схема, зависящая от перепада высот и места нахождения дрен, отводящих воду за пределы строения;
  • расположение трубчатого дренажа под фундаментной плитой в границах строения предполагает выполнение обратной засыпки пазух с наружной стороны дома послойно – сначала щебнем до уровня пола подвала, а затем – крупнозернистым песком. В данном случае требуется в обязательном порядке сопрягать участки, делая уклон по основанию постели в сторону водоотводящих дрен;
  • пластовый дренаж должен занимать площадь, выходящую за пределы фундаментной плиты;
  • при больших размерах здания в плане требуется укладка дополнительных линейных дрен под конструкцией плитного фундамента.

Эффективность пластового дренажа, устраиваемого под фундаментной плитой, обеспечивает его сочетание с другими системами – кольцевыми или пристенными. Их сопряжение производят посредством трубчатых дрен, укладываемых с наклоном в сторону водоотведения. В качестве самостоятельной системы пластовый дренаж используют в период строительства сооружений большой площади.

Схема водоотведения, толщина и конструкция дренажного пласта зависят от гидрогеологических условий и характерных особенностей объекта, а ее вид определяется, исходя из инженерных расчетов.

Для эффективной защиты конструкций от действия грунтовых вод, кроме устройства дренажной системы, требуется выполнять надежную гидроизоляцию подземных конструкций. Для этого используют битумные составы и гидроизоляционные мембраны. Геотекстиль, предотвращающий вымывание грунта из-под плиты фундамента, а также фильтрационные полотна допускается укладывать только внахлест (около 10-12см) с соединением их скобами или другим доступным способом. Пропуски в этом случае запрещены.

Дренажные системы укладываются в непромерзающие грунтовые слои. Их защищают от механических повреждений и каких-либо смещений. До начала проведения основных работ по возведению объекта рекомендуется произвести проверку линейных дрен на работоспособность. Грамотная организация дренажа участка поможет избавиться от негативного влияния грунтовых вод, в связи с чем, пренебрегать данным этапом строительства не следует.

semidelov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
