Дренаж плитного фундамента схема: Дренаж плитного фундамента: виды, устройство, рекомендации

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

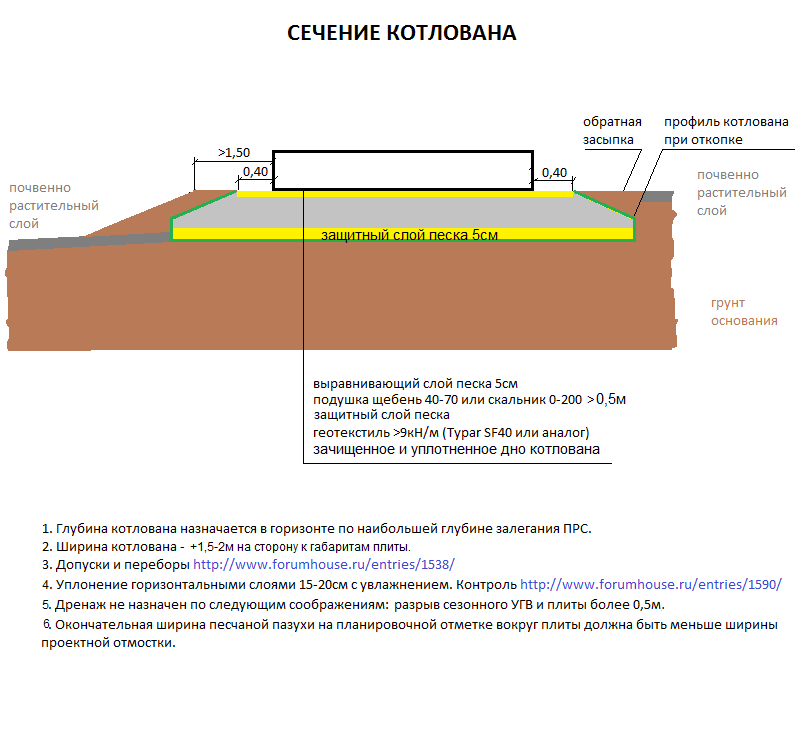

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

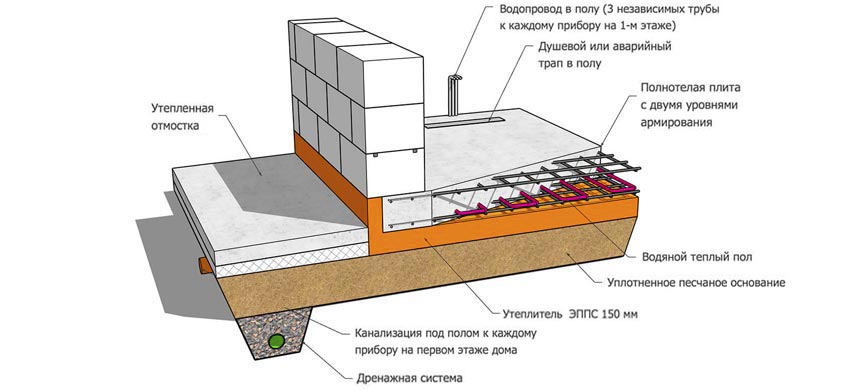

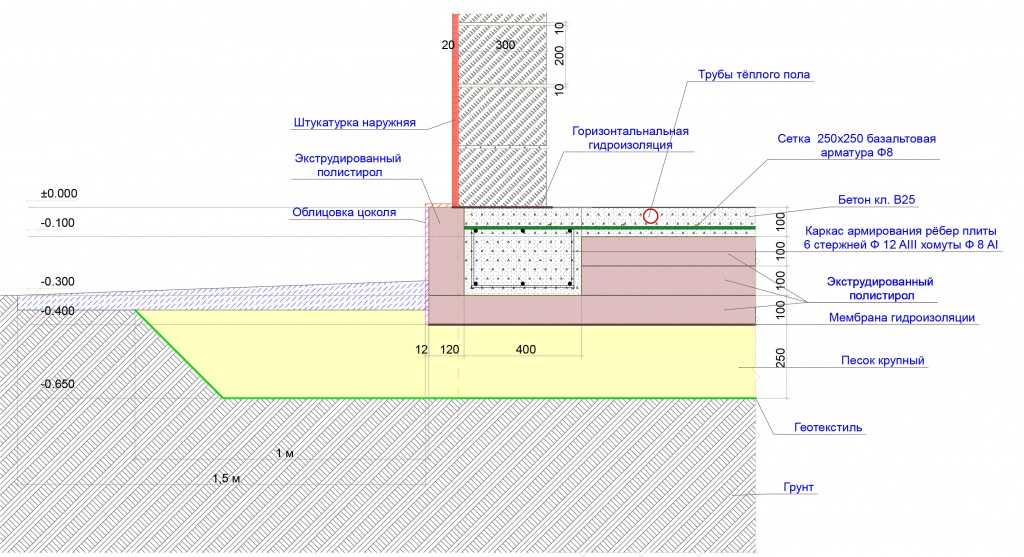

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

к оглавлению ↑

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

После получения необходимого набора данных, проектировщик определяет параметры создаваемой системы:

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

к оглавлению ↑

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

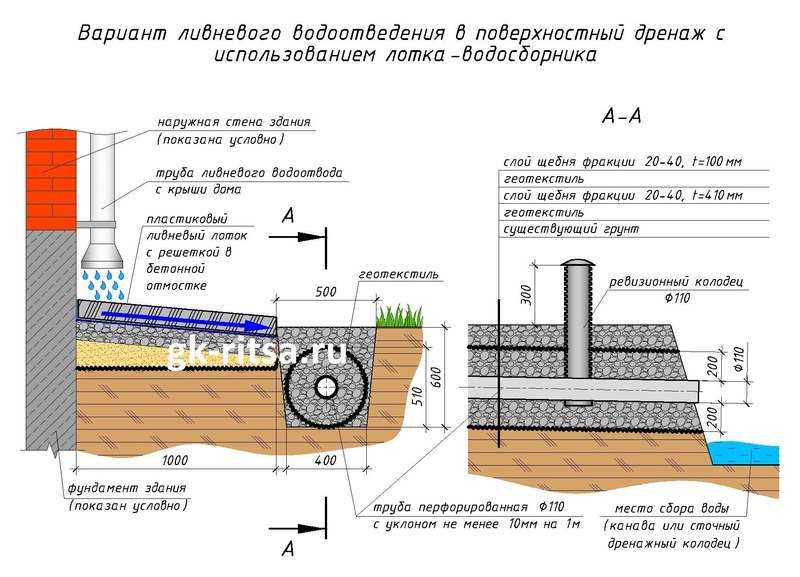

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

к оглавлению ↑

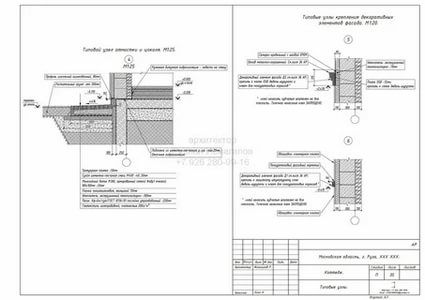

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами. Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком.

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

к оглавлению ↑

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

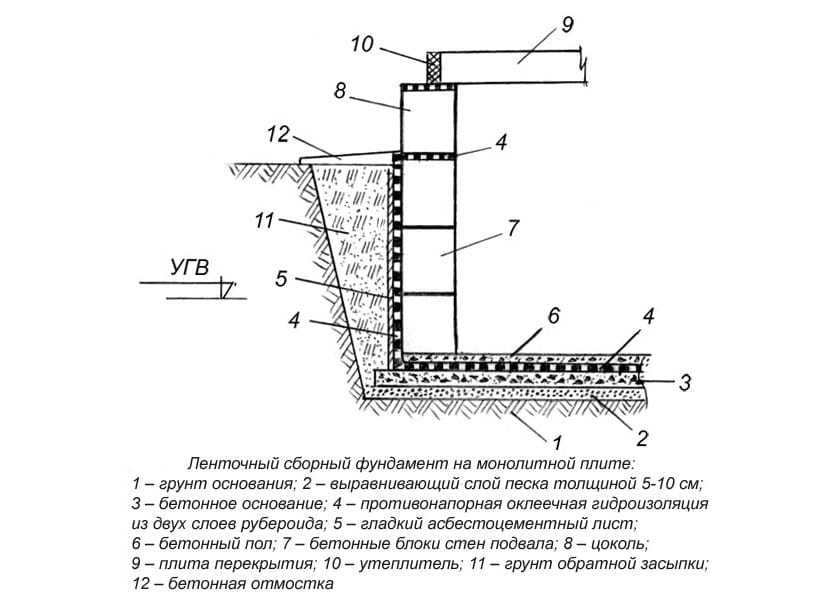

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

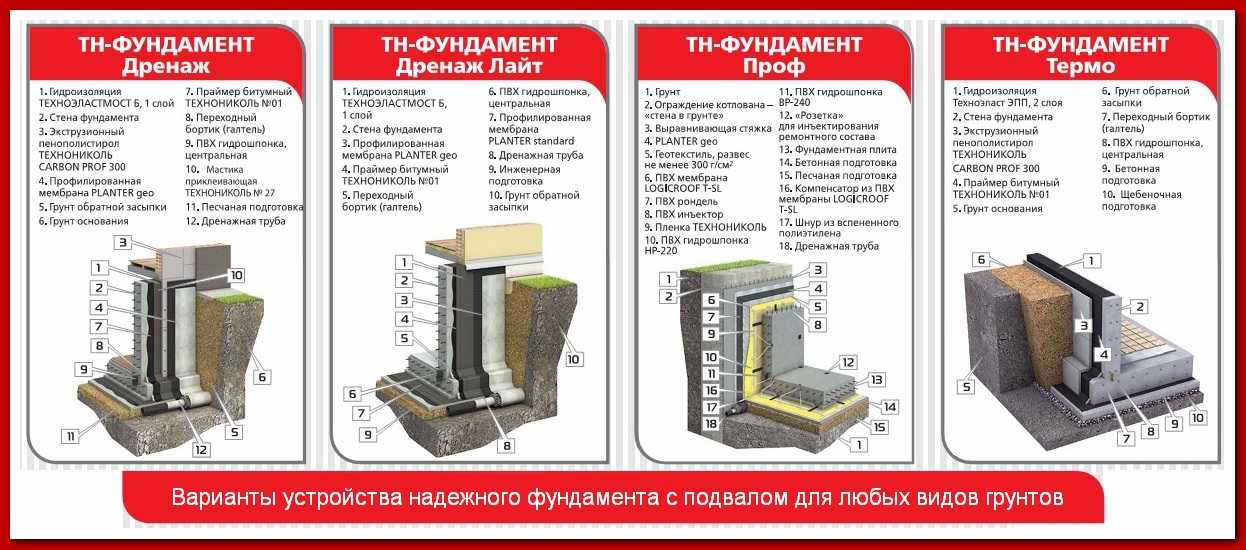

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.

необходимо ли делать, для чего, схемы пристенного типа и вокруг основания

Устройство дренажной системы при строительстве фундамента направлено для отвода грунтовых и осадочных вод, а также исключения их разрушающего воздействия на все конструктивные элементы основания.

Какие виды существуют, по какой схеме нужно делать дренирование, нужно ли под основанием и рядом с ним, а также в чем особенность дренажа для плитного фундамента – будет рассмотрено в текущем материале.

Содержание

• 1 Нужно ли делать дренирование?
• 2 Разновидности для плитного основания
  • 2.1 Пластовой
  • 2.2 Пристенная система
• 3 Дренажная система под основанием и вокруг него
• 4 Полезное видео
• 5 Заключение

Нужно ли делать дренирование?

Контакт влаги с железобетоном приводит к преждевременному разрушению конструкции вследствие вымывания связующих компонентов из тела плиты. Постепенно влага проникает в тело монолита, начиная контактировать в металлическим армокаркасом, провоцируя появление коррозии.

Высокое содержание солей и кислот в грунтовых, ливневых и атмосферных водах в разы сокращает срок службы изделия, уменьшая прочность фундамента и надежность всего сооружения.

Возведение домов и других построек на участках с влагонасыщенным грунтом не рекомендовано из-за опасности прямого контакта с влагой. С другой стороны, грунт с высоким содержанием глины также представляет риск для железобетонных конструкций, поскольку надолго удерживает ливневые осадки и воду от таяния снегов.

Таким образом, застройщик при проектировании плитного основания должен продумать устройство дренажной системы в различных ситуациях:

• уровень грунтовых вод расположен близко к поверхности земли;
• расстояние между подошвой плитного фундамента и глубиной залегания подземных источников не превышает 0,5 м;
• грунты под опорной площадью силовой конструкцией характеризуются высокой склонностью к морозному пучению.

Дренажная система закладывается практически во всех случаях строительства фундамента типа «монолитная плита». Иногда инженеры пытаются компенсировать воздействие влаги на железобетон усиленной гидроизоляцией, но такой подход не гарантирует долгий срок службы сооружения.

Разновидности для плитного основания

Дренажную систему под плитным фундаментом можно устраивать несколькими способами:

1. Пластовой дренаж – применяется чаще всего под плитным фундаментом, если на участке присутствуют несколько слоев водоносных горизонтов, напорные подземные воды, есть риск капиллярного всасывания влаги в структуру железобетонного монолита. Методика подходит для любых типов почвы и для разных сооружений (жилых домов, дач, бань, гаражей и т.д.).
2. Кольцевой дренаж – используется для осушения участков, ликвидации подтопления, а также снижения уровня подземных источников. Также обязателен при строительстве домов на склонах и на участках по ходу сбегания воды.
3. Пристенный дренаж – эффективен при строительстве сооружений на глинистых грунтах и суглинках. Комбинируют с другими типами дренажа.

Пластовой

Ключевыми элементами пластового дренажа являются перфорированные трубы, уложенные под всей площадью основания под уклоном в направлении от центра в сторону магистральной трубы, чтобы отводить избыточную воду.

Трубы укладывают в заранее подготовленные траншеи поперек периметра здания. Дно траншей засыпают уплотненным щебнем.

С внешней стороны элементы также защищают слоем щебня и геосинтетической тканью, чтобы исключить риск заиливания всей дренажной системы. Сверху устраивают слой утрамбованной песчаной подушки и переходят непосредственно к строительству плитного фундамента.

Пристенная система

После строительства плитного фундамента проводят гидроизоляцию его поверхности. Сверху на плиту клеят профилированную мембрану таким образом, чтобы ее нижний край накладывался на поверхность земли.

На горизонтальную часть мембраны укладывают дренажные трубы и засыпаются свободное пространство вокруг них песком. Трубы укладывают под уклоном, чтобы воды стекали в сборной колодец или центральную канализацию.

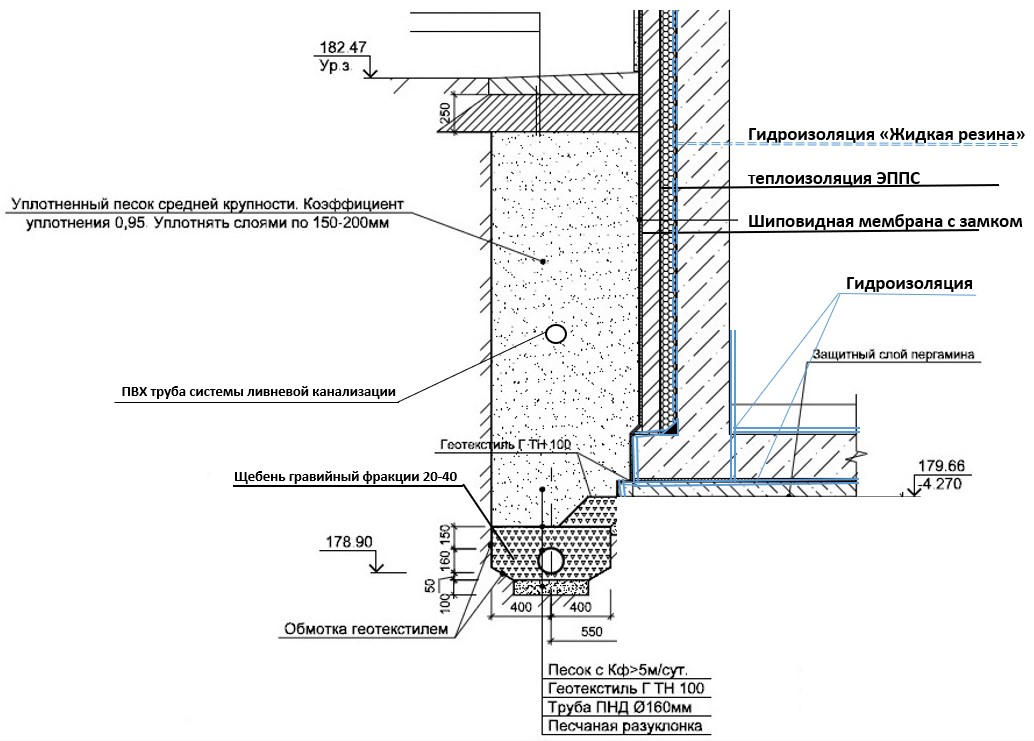

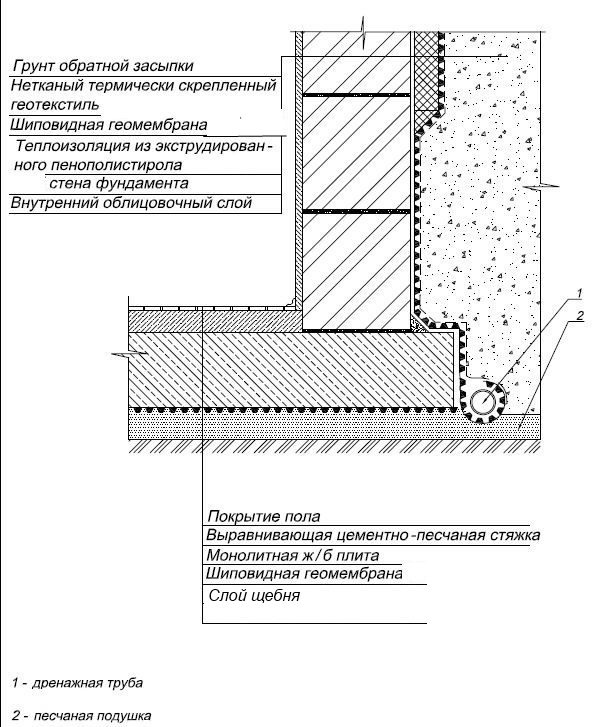

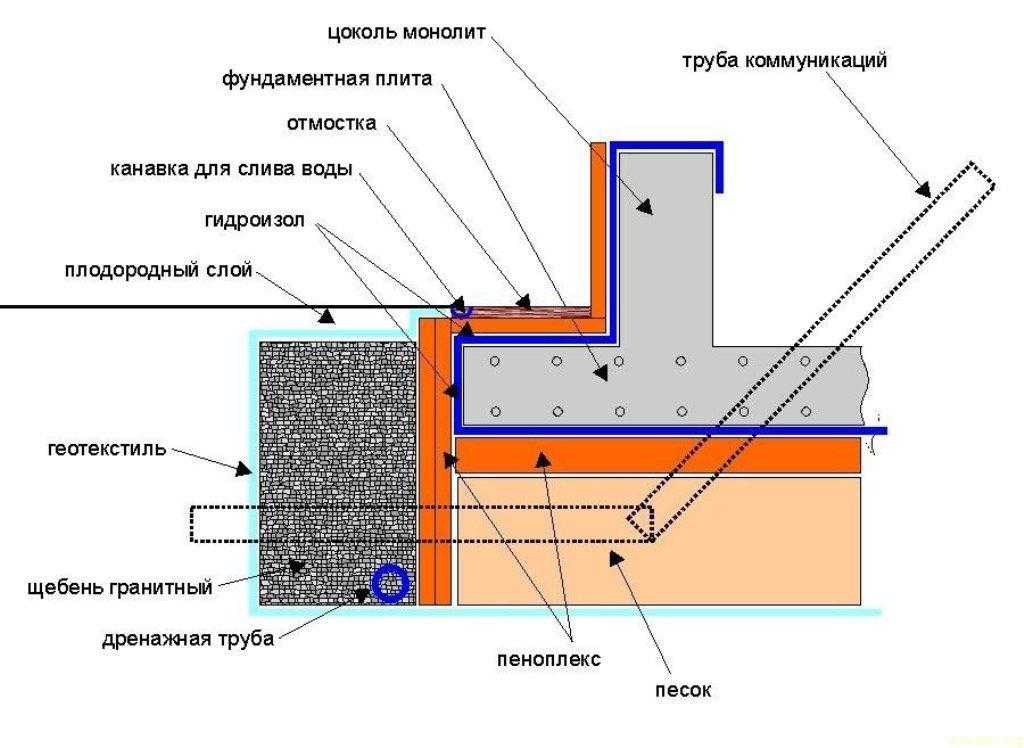

Схема пристенного дренажа:

Дренажная система под основанием и вокруг него

Планируя строительство плитного фундамента, собственник может заложить дренажную систему непосредственно под самой плитой или по периметру рядом с домом.

В первом случае в коллекторе будет собираться избыточная влага со всей территории и примыкающих горизонтов, а затем уходить глубоко в землю, не взаимодействуя с железобетонной конструкцией. Дренажная система, расположенная по периметру плиты, собирает в основном ливневую воду и обеспечивает ее сток в центральную канализацию.

На практике часто применяют комбинацию двух дренажных систем: под плитой и по периметру. При этом перфорированные трубы закладывают вдоль стен сооружения и дублируют контур, но уже под самим монолитом. В таком случае застройщик обеспечивает более эффективный и оперативный отвод воды.

Закладка дренажной системы для плитного фундамента начинается после того, как будет вырыт котлован под силовую конструкцию. На расчищенной площадке создаются специальные скважины, глубина которых не обязательно должна превышать уровень промерзания грунта в заданных геологических условиях. На практике достаточно для дренов выработать траншеи глубже подошвы основания на 15–30 см.

Расстояние между соседними линиями дренажа должно быть в пределах от двух до трех метров. Дно углублений в обязательном порядке укрепляют слоем щебня. Насыпка из утрамбованного песка или щебня служит для фиксации дренажных элементов в скважинах.

Кольцо перфорированных труб вокруг плитного сооружения также укладывают в траншеи, глубина которых должна быть больше, чем уровень закладки подошвы плитного фундамента.

Углубление с уложенными сточными трубами закладывают щебнем и сверху устраивают отмостку, которая одновременно может послужить дорожкой вокруг дома и выполнять декоративную функцию. Таким образом, получают эффективную систему для отвода осадочных и грунтовых вод от железобетонного фундамента, продлевая его эксплуатационный ресурс.

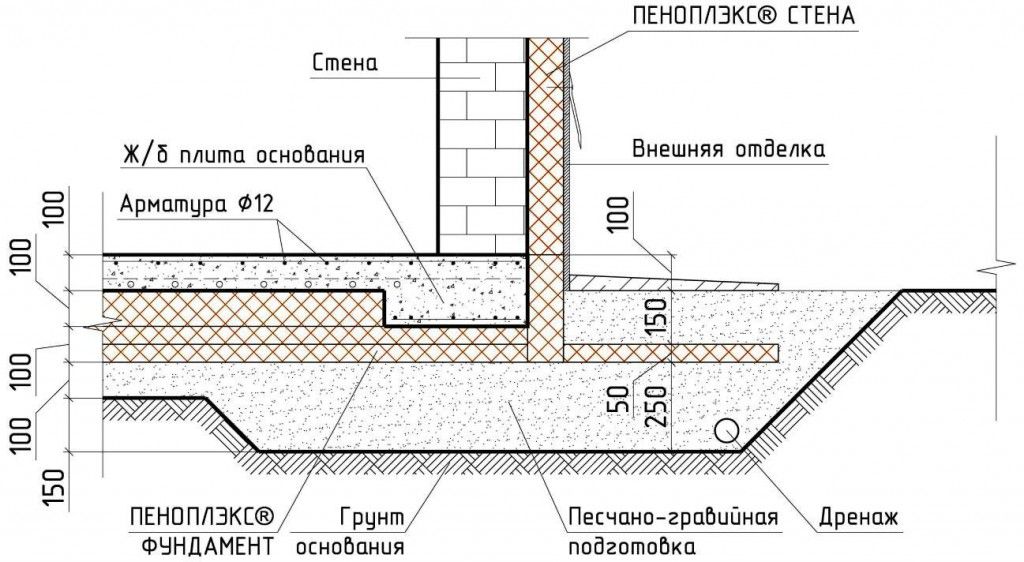

Схема дренажа вокруг дома:

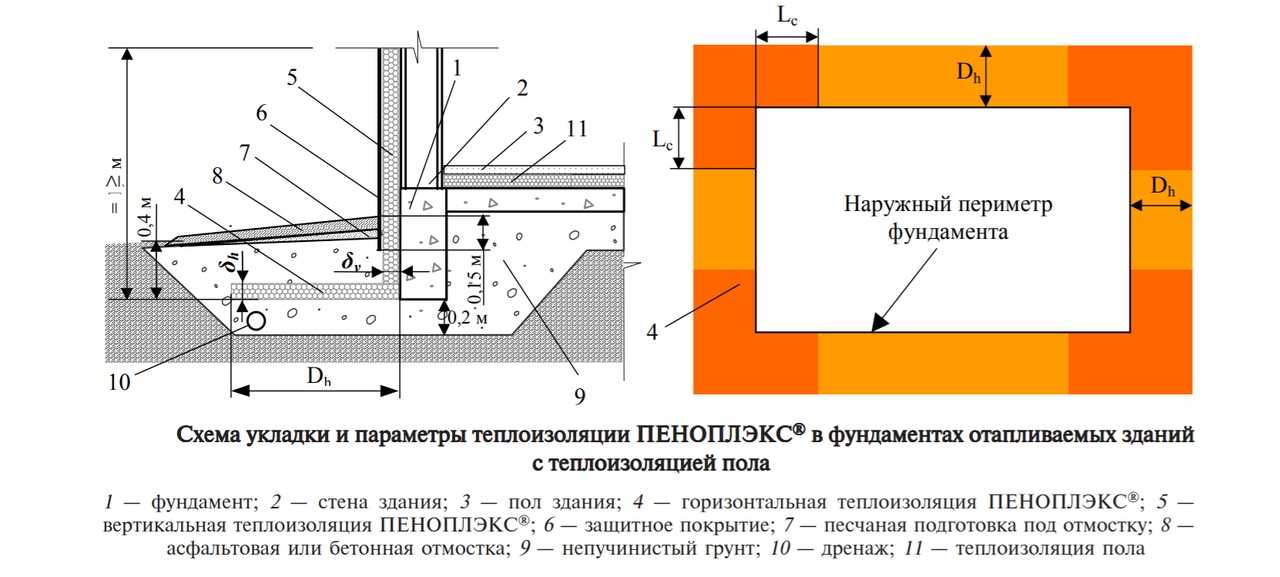

Полезное видео

Практические советы по дренажу от опытных строителей:

Заключение

Грамотно заложенная дренажная система обеспечивает защиту монолитной плиты основания от разрушающего воздействия влаги. Практикующие строители рекомендуют не ограничиваться методом и одновременно дополнять технологию устройством гидроизоляционной прокладки между слоями фундамента.

Несмотря на то, что монтаж дренажа рекомендован практически для всех типов грунта, перед разработкой его схему необходимо проанализировать гидрогеологические особенности застраиваемой территории, чтобы обосновано выбрать способ отвода вод в зависимости от типа грунта и содержания влаги в нем.

Подкровельные дренажные системы — журнал Civil + Structural Engineer

Z.K. Босуэлл, П.Е., Б.П. Строман, П.Е. и А.Р. Льюис, П.Е.

Во многих зданиях есть закрытые помещения под землей, которые могут постоянно или временно находиться под воздействием грунтовых вод или затопляемых грунтовых вод. Как правило, эта высота грунтовых вод колеблется на несколько футов, если не больше, из-за осадков или влияния приливов. Проникновение грунтовых вод в эти помещения ниже уровня земли или, что еще хуже, нарушение плавучести цокольной плиты, может привести к потенциально дорогостоящим проблемам для владельцев зданий и арендаторов, если не принять соответствующие меры.

Неспособность надлежащим образом решить проблему высокого уровня грунтовых вод может привести к нарушению строительных работ, повреждению внутренней отделки, износу структурных и механических компонентов и потенциальным проблемам с качеством воздуха в помещении. К сожалению, не всегда ясно, какая проектная дисциплина должна возглавить усилия по проектированию, поскольку в проектировании системы наряду с другими могут участвовать инженер-сантехник (EOR), геотехнический EOR, структурный EOR, гражданский EOR или архитектор. Поэтому Архитектору иногда приходится самим проектировать его или координировать проектирование системы, что может быть чрезвычайно сложной задачей.

При определении подходящего общего подхода к смягчению последствий высокого уровня грунтовых вод необходимо учитывать предполагаемое использование помещения. Следующие три варианта или их комбинация обычно рассматриваются для подземных помещений:

• Установка водонепроницаемого барьера и проектирование фундаментных стен и плиты для поддержки полного расчетного давления воды.
• Установка системы сброса/осушения грунтовых вод для понижения уровня грунтовых вод (например, дренажные колодцы внутри или снаружи здания).
• Установка подплитной дренажной системы.

Каждый из вышеперечисленных вариантов имеет свои преимущества и недостатки, и в этом документе не обсуждается процесс выбора. Вместо этого в этой статье основное внимание уделяется конструктивным элементам подплитных дренажных систем и междисциплинарным аспектам проектирования, которые имеют решающее значение для успешного выполнения его проектирования и строительства.

Что такое дренажная система под плитой?

Подплитная дренажная система представляет собой ряд подземных водосборных и транспортных элементов, которые устанавливаются ниже внутреннего пространства (рис. 1). Дренажную систему предпочтительнее установить при первоначальном строительстве здания; однако систему можно установить в качестве модернизации, выполнив выборочный снос участков плиты. Перфорированные или щелевые трубы являются типичным методом обеспечения как средств сбора, так и транспортировки. В качестве альтернативы дизайнеры используют пластиковые дренажные доски для сбора вместе с твердыми трубами для транспортировки. Проектировщики часто задают чистый высокопроницаемый щебень с минимальной крупностью для повышения эффективности системы либо путем его установки в траншеи для перфорированных труб и/или в качестве «одеяла» под плиту. Проектировщик определяет, требуется ли прокладка трубопровода по периметру фундаментной стены, через равные промежутки внутри или по обоим направлениям. Эти коллекторные элементы снижают уровень грунтовых вод вблизи дренажных труб, перехватывая и направляя воду либо в отстойник (рис. 2), либо в самотечное водосбросное отверстие, если позволяет планировка участка. Последнее нетипично, потому что самотеки часто трудно освещать дневным светом из-за подземного характера пространства. В промежутках между коллекторными трубами вода набухает (т. е. увеличивается высота). По мере увеличения расстояния между дренами высота насыпи между трубами увеличивается. Добавление покрытия из чистого дренажного камня с минимальной фракцией является предпочтительным для уменьшения насыпи между трубами.

Проблемы с грунтовыми водами на возвышенности

Находящиеся на возвышенности или на возвышении грунтовые воды могут создать множество проблем для владельца здания и его арендаторов. Эти проблемы могут быть как незначительными, как случайная утечка, которая обеспечивает незначительное нарушение работы здания, так и значительные разрушения и структурные повреждения, такие как вздутие плиты из-за нарастания гидростатического подъемного давления под плитой. Другие примеры включают поврежденное или изношенное оборудование, содержимое и отделку; травмы при ходьбе по мокрой поверхности; и образование плесени или плесневых веществ в подземном пространстве. На фото 1 и 2 показаны примеры инфильтрации грунтовых вод. На рис. 3 показаны типичные пути инфильтрации грунтовых вод через плиту и стены фундамента.

Подход к проектированию и соображения

Проектирование подплитной дренажной системы требует полного понимания условий подповерхностных и грунтовых вод, особенностей поверхностного и ливневого дренажа, и исполнительные условия под плитой, среди прочего. Ниже мы представляем общий подход к проектированию и важные аспекты проектирования дренажных систем под плитой.

Первым шагом в проектировании подплитной дренажной системы является тщательный анализ состояния подземных и грунтовых вод, а также внутренних и внешних строительных условий здания и площадки. Для нового здания эта информация обычно требуется и доступна как часть проекта нового здания. Для существующего здания, в котором добавляется дренажная система под плитой для предотвращения проникновения грунтовых вод, исследование часто включает следующее:

• Исследовательские отверстия в строительной плите для документирования существующих условий (будьте осторожны при выполнении отверстий, если плита находится под давлением).
• Дополнительные буровые и контрольные скважины и/или испытательные шурфы для сбора информации о недрах и грунтовых водах.
• Лабораторные испытания или полевые испытания для определения проницаемости существующих грунтов.
• Съемка в процессе строительства для понимания особенностей поверхностного дренажа и мест сброса воды снаружи здания.

Фундаментальное понимание просачивания через почву имеет решающее значение для проектирования дренажных систем под плитой. Скорость просачивания (например, галлонов в минуту на фут трубы) зависит от свойства материала почвы, называемого проницаемостью (указывается в единицах длины за время). Чем выше водопроницаемость грунта, тем больше радиус действия водоотводящей системы (т. е. степень понижения и требуемый расход). Таким образом, на участках с более проницаемыми грунтами трубы могут располагаться дальше друг от друга, но трубы будут нести более высокие скорости потока. К сожалению, значения проницаемости почвы варьируются до 12 порядков и могут различаться на несколько порядков в одном и том же слое почвы. Это требует от МУН выполнения тщательных расчетов и принятия решений при проектировании таких систем, которые должны быть спроектированы надлежащим образом, но не слишком консервативно. Кроме того, участки часто имеют разные слои почвы, что еще больше усложняет проектирование.

Проектировщик может разработать анализ просачивания для предложенной подплитной дренажной системы, используя данные о подповерхностных условиях, данные о грунтовых водах и исполнительную информацию, собранную в ходе исследования. Анализ просачивания состоит либо из ручных расчетов, либо из имеющегося в продаже компьютерного программного обеспечения. Используя результаты анализа, проектировщик оптимизирует расположение и расстояние для системы подземных трубопроводов, чтобы снизить уровень грунтовых вод ниже основания плиты. Проектировщик использует рассчитанный расход для проектирования системы.

Роли и обязанности при проектировании

Проектирование дренажной системы под плитой может быть сложным и требует множества междисциплинарных соображений для достижения успешного проекта. Ниже мы описываем следующие общие роли и обязанности по дисциплинам:

• Геотехника: Инженер-геотехник оценивает существующие условия недр и грунтовых вод на объекте. Выбор проектных условий высокого уровня грунтовых вод имеет решающее значение и может потребовать бурения глубоких шурфов, скважин для наблюдения за грунтовыми водами или других методов. Оценка колебаний уровня грунтовых вод из-за подъема грунтовых вод или затопления поверхности имеет важное значение. Тестирование почвы может включать определение размера зерен или проведение лабораторных испытаний на проницаемость или полевых испытаний с откачкой для использования при оценке проницаемости почв и испытаний для выявления риска засорения железной охрой. На основе этих данных геотехнический МУН может выполнить аналитический анализ для определения скорости потока, расстояния между трубами, а также размера и количества насосов и отстойников для дренажной системы под плитой. Расположение труб и количество насосов и отстойников будут значительно различаться в зависимости от подземных условий на площадке. Кроме того, инженер-геотехник определяет, могут ли естественные грунты мигрировать (известная как грунтовые трубы) в дренажный камень, используемый для траншей и дренажных покрытий, из-за водного потока воды. Геотехнические МУН могут включать улучшения конструкции, в том числе увеличение коэффициента безопасности по пропускной способности, среди прочего, для решения проблемы накопления железной охры или отложений в трубе.
• Гражданский: Инженер-строитель анализирует существующую топографию площадки и ливневые стоки на площадке. Это включает в себя сведение к минимуму поверхностных прудов, прилегающих к зданиям, и оценку того, где и как законно сбрасывать и очищать (если применимо) воду из подземного пространства.
• Окружающая среда: Инженер-эколог предоставит рекомендации по уменьшению переноса загрязнения или очистке грунтовых вод, если существуют какие-либо ограничения.
• Механические/электрические/сантехнические работы (M/E/P): Несмотря на различия, инженер M/E/P или лицензированный сантехник, как правило, определяет размер и расположение внутренних трубопроводов и чистку в соответствии с соответствующими строительными нормами и правилами. скорость потока определяется инженером-геотехником. Инженер M/E/P выбирает выгребные ямы, размеры основного и вторичного насосов, последовательность включения/выключения и высоту основных и вспомогательных насосов, тип датчиков уровня воды и панель управления. Инженер M/E/P или лицензированный электрик оценивает электрические требования к дренажным насосам в соответствии с соответствующими строительными нормами.
• Structural: Инженер-строитель проектирует плиту здания, фундаменты, фундаментные стены и надстройку на основе расчетного давления воды, предоставленного инженером-геотехником, включая оценку воздействия гидростатического подъема на конструкцию. Следует учитывать выход из строя дренажной системы под плитой и связанное с этим давление воды на конструкцию, особенно если под конструкцией нет отсечной стены.

Группа разработчиков должна учитывать ряд дополнительных соображений, в том числе следующие:

• Техническое обслуживание системы: Замена или ремонт компонентов по своей природе является сложной задачей, поскольку система находится на низком уровне; таким образом, соображения технического обслуживания имеют важное значение. Выгребные ямы и насосы должны находиться в местах, легко доступных для обслуживания, но не в местах, где они влияют на работу здания или арендатора. Проект должен предусматривать очистку по всей системе подземных трубопроводов, в частности, на изгибах и вдоль длинных участков трубы, чтобы обеспечить надлежащий доступ для обслуживания системы.
• Механические соображения: Рекомендуется использовать вторичный насос в каждой выгребной яме для обеспечения резервирования в случае выхода из строя основного насоса, превышения скорости притока его производительности или отключения для проведения технического обслуживания. И первичный, и вторичный насосы должны иметь аварийное резервное питание на случай отключения электроэнергии. В критических ситуациях контроллер выгребной ямы, способный чередовать насосы, поможет немедленно определить проблему, регулярно проверяя оба насоса. Количество пусков насоса в час имеет решающее значение для конструкции системы. Большинству насосов требуется около десяти пусков в час или время цикла 6 минут. для предотвращения выгорания. Это требует от проектировщика соответствующего размера насосов и отстойников. Если яма слишком мала, она слишком быстро заполняется между отметками выключения и подъема в яме, вызывая короткое время цикла. Периодические испытания насосов также имеют решающее значение. Проектировщик также может рассмотреть возможность использования датчиков высокого уровня воды в яме или подвале, чтобы заблаговременно уведомить владельца в случае непредвиденных обстоятельств.
• Варианты отвода: Перед завершением проекта дренажной системы под плитой проектировщик должен оценить, куда будет сбрасываться вода после того, как вода будет собрана и, во многих случаях, откачивается дренажной системой под плитой. Варианты сброса воды включают подключение к существующей системе ливневых стоков, сброс воды на поверхность земли или сброс воды в систему подземной инфильтрации. Требуется анализ юрисдикционных требований или ограничений. Для всех вариантов в конструкцию внутренней сантехники следует включить устройство предотвращения обратного потока, чтобы свести к минимуму риск обратного затекания воды в здание и повышенную цикличность работы насосов.
• Снос и временное укрепление: При установке подплитной дренажной системы в существующем здании может потребоваться временное укрепление существующих фундаментных стен и фундаментов.
• Радоновые системы: Существующая радоновая система предъявляет дополнительные требования к подплитной дренажной системе, поскольку трубы под плитами могут стать путями для радона. В таких ситуациях типична герметизация и вентиляция выгребных ям.

Заключительные замечания

Проникновение грунтовых вод в подземные пространства является проблемой, с которой регулярно сталкиваются многие проектировщики, подрядчики, владельцы зданий и их арендаторы. Для успешного проектирования требуется полное понимание состояния подземных и грунтовых вод, особенностей поверхностного и ливневого стока, а также состояния здания и подземного пространства. В этой статье представлен общий подход к проектированию дренажных систем под плитой и описаны важные аспекты проектирования. Авторы успешно применили этот подход на нескольких строительных площадках, где владелец сталкивался с системными проблемами инфильтрации грунтовых вод.

З.К. Босуэлл, П.Е. — инженер-консультант в Simpson Gumpertz & Heger Inc. С ними можно связаться по адресу [email protected].
Б.П. Строман, П.Е. — старший менеджер проектов в Simpson Gumpertz & Heger Inc. С ними можно связаться по адресу [email protected].
А.Р. Льюис, П.Е. — старший директор Simpson Gumpertz & Heger Inc. С ними можно связаться по адресу [email protected].
