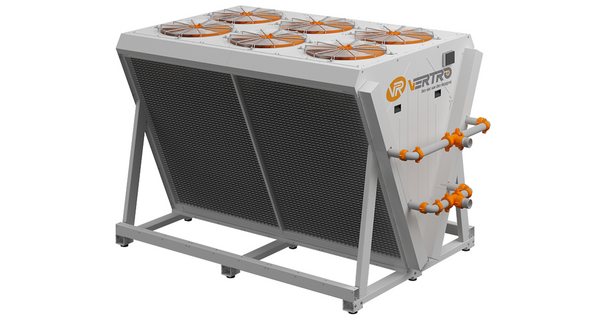

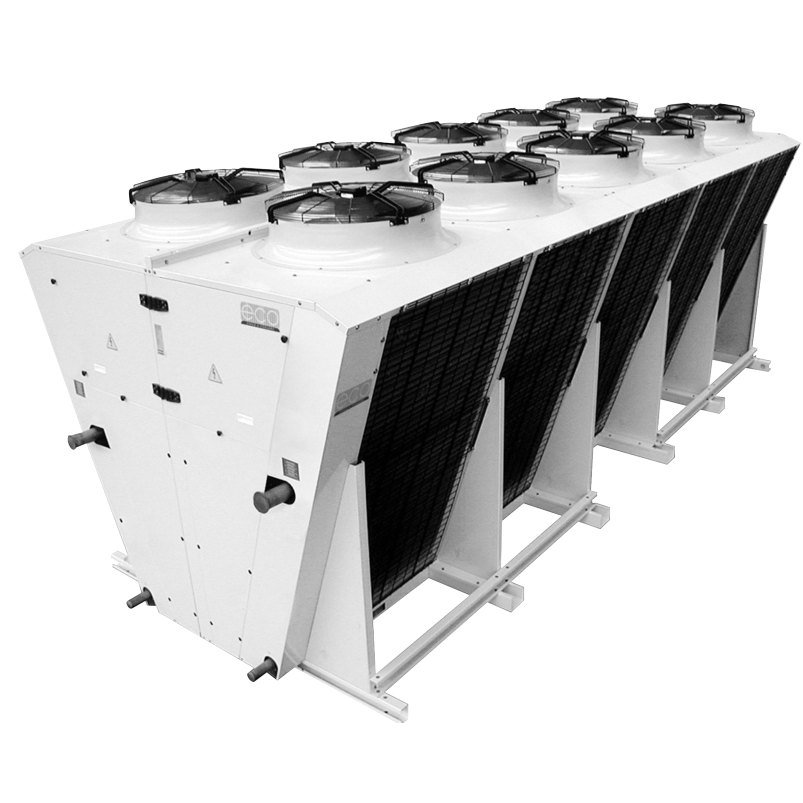

Драйкуллер серии DGW, DGH и DGV

УСТРОЙСТВО УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ

Устройство ступенчатого управления

Устройство ступенчатого управления представляет собой устройство управления стандартными электродвигателями переменного тока. Данное устройство обеспечивает равномерное использование вентиляторов и повышает эксплуатационную надежность и срок службы вентиляторов.

Устройство регулирования частоты

Устройство регулирования частоты используется для стандартных электродвигателей с преобразователем частоты в качестве блока питания. Устройство не генерирует шумов, связанных с управлением. Данное устройство обеспечивает значительную экономию энергии благодаря непрерывной модуляции всех вентиляторов.

Электрокоммутируемые вентиляторы

Использование высокоэффективных EC-вентиляторов обеспечивает идеальное решение с точки зрения энергоэффективности и шума.

ОСОБЕННОСТИ

Сухие градирни «АНГАРА» серии DGW предназначены для наружной установки и характеризуются 4-мя различными уровнями шума

— стандартный

— низкий

— тихий

— чрезвычайно тихий

Вентиляторы располагаются в одном ряду от 2 до 10 шт. и в двух рядах от 4 до 20 шт
Мощность сухих градирен находится в диапазоне от 55 до 2490 кВт

Теплообменник

Расположение труб в шахматном порядке
Медные трубы, алюминиевые ламели
Стандартное расстояние между ламелями 2,1 — 2,5 — 3,2 мм. Другие расстояния между ламелями являются опциональными
Теплообменники тестируются под давлением 20 бар. Патрубки изготавливаются из меди, на входном патрубке установлен клапан Шредера
Скользящие хомуты и система отверстий, используемые для опорных торцевых пластин, предотвращают любой контакт между трубами и торцевыми пластинами, а также обеспечивают продолжительный срок службы и отсутствие утечек

Коллекторы и входные и выходные соединительные патрубки выполнены из стали. Коллектор оснащен выпускным и сливным штуцерами

КОРПУС

Сухие градирни оборудованы собственными опорами и не требуют дополнительных приспособлений для монтажа на стальном или бетонном основании
Корпус охладителей изготавливается из окрашенной оцинкованной стали на основе полиэстера, что обеспечивает превосходную защиту от ультрафиолетового излучения и коррозии. Стандартный цветовой код — RAL 7044. Опционально могут применяться такие материалы, как сталь горячего цинкования, Magnelis или нержавеющая сталь
. Каждый вентилятор имеет свою нишу, создаваемую перегородками, для предотвращения вращения выключенных вентиляторов

Все модели оснащены подъемными креплениями

ВЕНТИЛЯТОРЫ

В сухих градирнях установлены высокоэффективные осевые вентиляторы Ziehl Abegg или EBM Ø 800 или Ø 910 мм
Вентиляторы Ø 800/910 мм (400В 3~ 50Гц) могут работать на двух разных скоростях; EC-вентиляторы являются опциональными
Регулировка скорости вращения вентилятора осуществляется с помощью преобразователя частоты и синус-фильтра. Все электродвигатели с внешним ротором подходят для регулирования скорости и оснащены внутренней защитой
Диапазон температур окружающей среды для электродвигателей с внешним ротором составляет от -40°C до +50°C / +65°C. Диапазон температур может достигать +70°C в зависимости от типа вентилятора

Для высоких рабочих температур доступны различные типы вентиляторов и электродвигателей
Вентиляторы установлены в корпусе, который обеспечивает максимальный поток воздуха
Защитные решетки вентиляторов являются стандартными. Класс защиты электродвигателя: IP54; класс изоляции: F
«АНГАРА» оставляет за собой право использовать вентиляторы разных производителей. В зависимости от типа вентилятора технические характеристики вентиляторов могут незначительно отличаться
Каждый вентилятор оснащен аварийным выключателем, который пригоден для наружной установки (класс защиты IP 66)

ИНФОРМАЦИЯ О ШУМЕ

►Указанные уровни звукового давления соответствуют EN 13487

►Уровни шума получены из уровней звуковой мощности (LwA) вентиляторов

►Для получения информации о критических требованиях к уровню шума обратитесь

к соответствующему эксперту

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

►Аварийный выключатель, стойкий к ультрафиолетовому излучению

►Монтажные опоры

►Кабельный лоток

►Контрфланцы

ВОЗМОЖНЫЕ ОПЦИИ

►Градирни с системой самослива

►Другие варианты расстояний между ламелями

►Различное материальное исполнение ламелей (медь, AlMg3, Cu)

► Защитное эпоксидное покрытие ламелей

►Эпоксидное покрытие теплообменника

►Трубы из нержавеющей стали

►Корпус из нержавеющей стали

►Коллектор из меди / нержавеющей стали

►Различные варианты цвета корпуса

►Различные системы орошения (Ecomash, прямой впрыск высокого или низкого давления)

►Клеммная коробка трехфазного устройства ступенчатого управления

►Варианты регулирования скорости

►Инвертор

►Ступенчатое управление

►Регулирование напряжения

►ЕС-управление

►Виброопоры

►Технологические лючки для очистки и техобслуживания

►EC-вентилятор

►Распределительная коробка

►Протокол связи MODBUS

►Поручни / лестница

►Расширительный бак

►Высокие монтажные опоры

►Другие варианты вентиляторов и электродвигателей для высокого рабочего давления

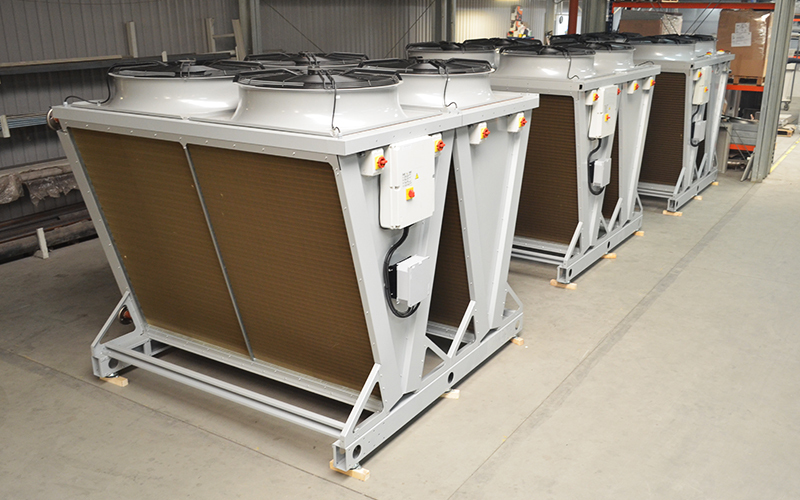

СИСТЕМА АДИАБАТИЧЕСКОГО ОХЛАЖДЕНИЯ

►Системы распыления воды «АНГАРА» характеризуются высокой эффективностью и низкой

температурой воздуха на входе. Применение данной системы позволяет снизить затраты.

Поскольку необходимость накапливать воду отсутствует, система распыления не создает

риска для здоровья людей

►Система прямого адиабатического охлаждения воды включает в себя ряд специальных

форсунок для распыления воды. Форсунки распыляют воду на поступающий воздух, который

за счет насыщения влагой охлаждается и приближается по температуре к влажному

термометру

►Принцип работы системы распыления воды Ecomesh основан на эффективном распылении

воды в направлении, противоположном направлению потока воздуха, на сетчатую поверхность

перед теплообменником. Распыляемая вода обеспечивает адиабатический эффект охлаждения

для поступающего воздушного потока и повышает эффективность охлаждения. Система

Ecomesh позволяет свести к минимуму контакт между распыляемой водой и теплообменником

►Преимущества системы распыления воды Ecomesh:

— Меньшее потребление воды по сравнению с прямым впрыском

— Насыщение воздуха влагой до 98%

— Минимальные отложения солей и накипи на поверхности теплообменника. Увеличенный срок

службы теплообменника

Сухая градирня и драйкуллер — цены на градирни от Jonwai

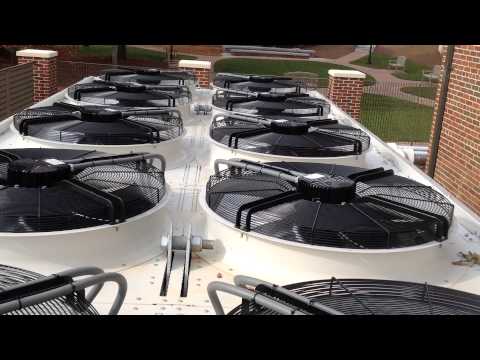

Сухая градирня

Такие конструкции нередко называют радиаторными, поскольку они представляют собой корпус, внутри которого находится теплообменник (радиатор) из алюминиевых либо медных трубок, неплохо справляющийся с выполнением роли оросителя. Циркулирующая по нему жидкость охлаждается за счет атмосферного воздуха, который подают маломощные вентиляторы, экономно расходующие электроэнергию. Сухие градирни также называют фрикулерами. Такие агрегаты стоят не дорого и имеют малую глубину охлаждения. Но им сложно найти замену, в том случае, если:

в соответствии с технологией изоляция циркуляционного контура должна быть изолирована от внешних негативных воздействий;

сложно организовать подпитку;
температура оборотной воды приближается к 100⁰С, что характерно для нефтеперерабатывающих предприятий и АЭС.

Продажа термопластавтоматов (тпа)

Оставить запрос

Гибридная или смешанная градирня

Работа такого аппарата основана на принципах мокрого охлаждения. Но есть и сухой модуль, который используется для снижения температуры охлаждаемой воды за счет воздействия окружающего воздуха. Затем она поступает в мокрую секцию, обеспечивающую охлаждающую мощность в соответствии с запросами потребителя. Таким образом, удается снижать расход воды и энергоресурсов, а за счет смешения теплого и насыщенного парами воздуха избегать образования парового шлейфа, что особенно важно в районах с плотной застройкой.

Градирня закрытого типа

Такие устройства устанавливаются в жилых и офисных помещениях, для обеспечения оптимального микроклимата. Подходят они и для крупных промышленных предприятий, где важно сохранить чистоту рабочей воды. Система охлаждения градирни закрытого типа состоит из двух отдельных циклов движения жидкости:

Внешний. Специально подготовленная вода разбрызгивается по поверхности змеевика теплообменника. Одновременно подается атмосферный воздух, что приводит к испарению жидкости и быстрому охлаждению трубок.

Внутренний. Рабочая жидкость циркулирует внутри теплообменника и не вступает в контакт с окружающим пространством.

Эжекторная градирня

Не имеет ограничений по температуре охлаждаемой воды, но наиболее эффективно ее использование при +60⁰С и выше. Устройство стальной корпус, что делает его надежным и долговечным. Внутри располагается напорный трубопровод, оснащенный эжекторами — особыми разбрызгивателями. При распылении создается зона разряжения для захвата воздушных масс из окружающей среды. В итоге происходит смешение сред и охлаждение. Отсутствие подвижных частей механизмов облегчает техническое обслуживание и ремонт. К тому же такое охлаждающее оборудование эффективно, производительно и не создает сверхнормативного шумового фона, что справедливо можно считать ее достоинствами.

Но есть и недостатки:

сложность эксплуатации в зимнее время из-за быстрого замерзания водной взвеси;
значительный капельный унос;
необходимость создавать высокое давление ведет к значительным энергетическим затратам.

Принцип работы

Он прост и одинаков для градирен разных видов. Процесс начинается с того, что после окончания производственного цикла, горячая вода по входному патрубку поступает в водораспределитель. Попадая на поверхность оросителя, она стекает небольшими каплями либо образует на ней тонкую пленку. Охлаждение происходит за счет воздействия потока воздуха, проходящего вдоль оросителя. В результате происходит теплообмен и частичное испарение жидкости, которую восполняют из внешних источников, используя фильтры и другие меры по очистке от вредных примесей, если в этом возникает необходимость. Охлажденная вода собирается в резервуар и через патрубок подается на обслуживаемый объект. Цикл повторяется и работа градирен тоже.

Особенности установки и размещения

Планируя установку градирни на конкретном участке нужно внимательно изучить рекомендации СНиП и других действующих нормативов. Еще на стадии планирования нужно определить розу ветров, выделив господствующее направление и очистить окружающее пространства от любых препятствий. В этом случае свежий воздух будет беспрепятственно поступать в градирню, что особенно актуально, если используется естественная тяга. Также следует учесть:

особенности застройки выбранной площадки;
частоту образования туманов региона и уровень влажности;
температуру в зимнее время и летом;
возможность выноса капель в сторону, что грозит обмерзанием.

С технологической и экономической точки зрения разумно минимизировать протяженность циркуляционных трубопроводов, приблизив градирни к объектам, нуждающимся в охлажденной воде.

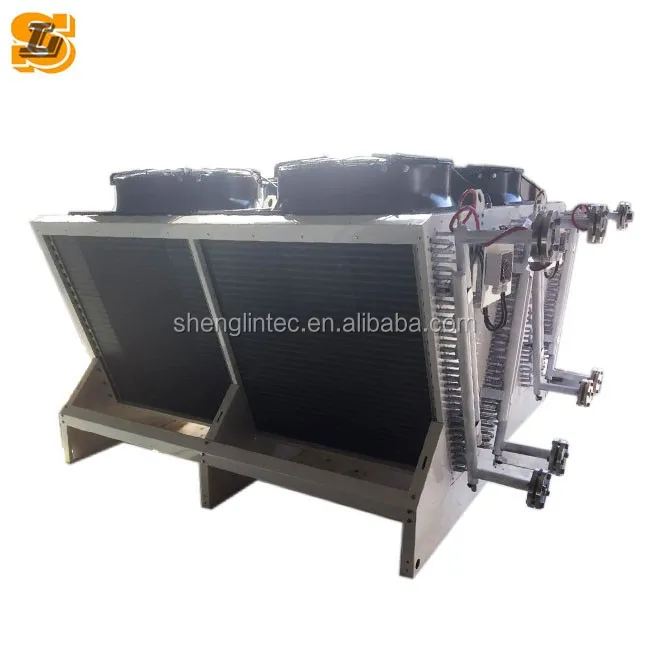

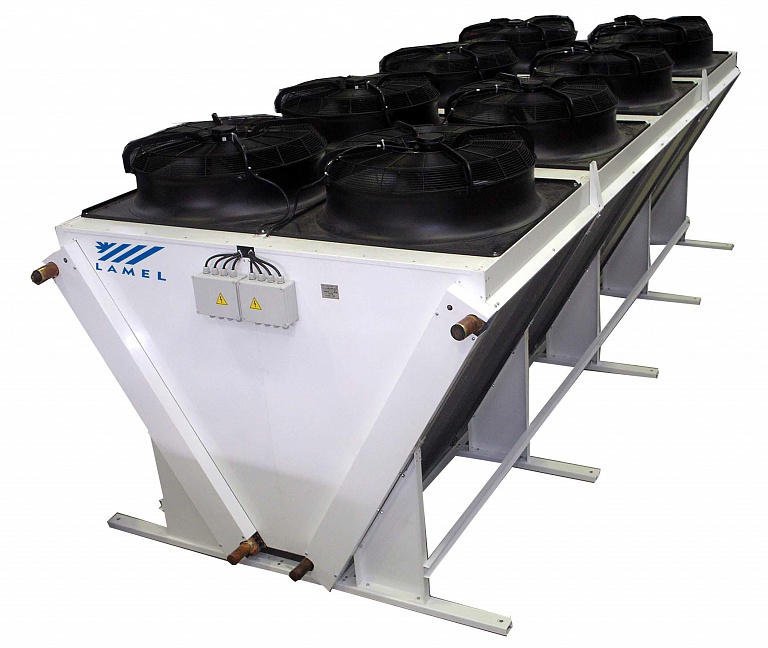

Драйкулер (фрикуллер): что это такое?

Как показала практика, драйкулер является перспективным видом энергосберегающего оборудования. Его можно использовать как самостоятельный объект, так и значимый элемент системы кондиционирования. Драйкулер или сухая градирня позволяет охлаждать не только воду, но и растворы этиленгликоля и пропилена.

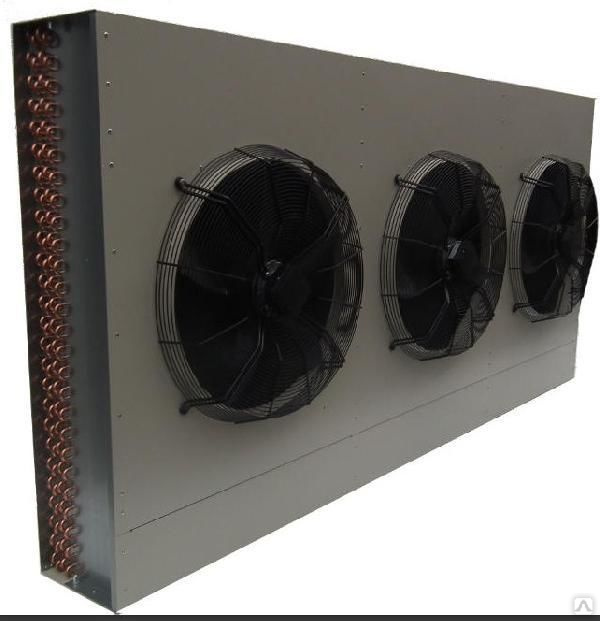

С технической точки зрения он устроен довольно просто, но каждый элемент хорошо продуман и находится на нужном месте. Основой драйкулера является теплообменник, состоящий из медных трубок небольшого диаметра. Чтобы повысить активность теплообменных процессов используется оребрение поверхности. Для подачи атмосферного воздуха используются осевые или центробежные вентиляторы, мощность которых выбирается в зависимости от сложности решаемых задач и особенностей технологических процессов. Большая часть драйкулеров предназначена для работы на открытом воздухе от однофазной или трехфазной сети. Но если возникнет необходимость, то легко найти модель, которую можно монтировать в помещении.

Драйкулер (фрикуллер): принцип работы

Чтобы разобраться в нем время потребуется совсем немного, потому что он также прост, как и устройство драйкулера. Принцип работы в кратком изложении:

по трубопроводу охлаждаемая жидкость подается в теплообменник;

она двигается по нему и благодаря воздействию холодного воздуха, подаваемого вентиляционной системой, происходит постепенное снижение температуры, причем равномерное;

охлажденная вода либо антифриз возвращается потребителю для дальнейшего использования.

Чтобы драйкулер работал должным образом, необходимы довольно большие порции атмосферного воздуха. Для его свободного прохождения нужно следить за тем, чтобы вход и выход системы охлаждения всегда оставались свободными.

Особенности применения драйкулеров (фрикуллера)

В комплекте с другим холодильным оборудованием их активно используют как мелкие, так и крупные предприятия химической, пищевой, нефтеперерабатывающей и других отраслях. Как самостоятельные теплообменные аппараты или как дополнение к чиллеру драйкулер можно использовать для оборудования центров, занимающихся обработкой данных, и серверных, где затраты на охлаждение аппаратуры довольно велики.

Область применения такого оборудования постоянно расширяется, что объясняется желанием сэкономить и обеспечить станки и аппаратуру качественным охлаждением, предусмотренным технологией. А это действительно возможно, что в условиях постоянного роста тарифов актуально не только для предпринимателей, но и для крупных предприятий. Правильно выбранный драйкулер, в зимнее время обеспечит необходимым объемом холодной воды даже без использования компрессоров. Достигнуть желаемого результата позволит низкая температура окружающего воздуха. Электроэнергия понадобиться только для работы вентиляционной системы.

Преимущества и недостатки драйкулера (фрикуллера)

Это современное оборудование с богатой историей и хорошей перспективой имеет свои особенности, причем как со знаком «+», так и «-». При выборе это нужно обязательно учесть, поэтому остановимся на каждом из них более подробно. Начнем с преимуществ:

простота установки, эксплуатации и обслуживания драйкулера;
короткий срок окупаемости;
возможность использовать воду или любой антифриз многократно, поскольку они не испаряются и не загрязняются;
возможность менять конфигурацию и добавлять новые блоки, исходя из текущей ситуации.

Главным минусом драйкулера является его зависимость от температуры окружающей среды. Поэтому летом такое оборудование теряет свою эффективность и физически не может выполнить поставленные перед ней задачи. Это ограничивает сферу использования таких устройств, как самостоятельной единицы, но открывает большие возможности составлять различные схемы, объединяя его с различными типами холодильных установок, природными водоемами и т.д.

К выбору драйкулера или градирни нужно отнестись со всей серьезностью, а лучше всего обратиться к специалистам, которые учтут все пожелания и условия и предложат оптимальный вариант решения задачи.
