Драга своими руками для добычи золота: что это такое, чертежи минидраги, устройство и сборка машины своими руками

что это такое, чертежи минидраги, устройство и сборка машины своими руками

Здравствуйте, уважаемые читатели! Сегодня мы окунёмся в мир промысла золота и разберём один из основных способов добычи этого металла. Ведь далеко не все знают, как именно его достают из земли и отделяют от прочего мусора.

Проблема заключается в том, что кроме самородков в чистом виде, благородное ископаемое находится в почве . С целью её изъятия и был придуман аппарат, о котором дальше пойдёт речь — драга для добычи золота.

Оглавление

• Способы добычи золота в России
• Что такое драга?
• Устройство драги
• Принцип работы драги
• Классификация
  • Мини драга
• Как проверить промывочный агрегат?
• Можно ли изготовить драгу своими руками?
  • Необходимые инструменты, материалы и компоненты
  • Общий вид
• Ход работ
• Как самостоятельно мыть или добывать золото с помощью мини драги?
• Заключение

Способы добычи золота в России

Золото считается дорогим, но всё же не редким металлом. Методы его условно делятся на механические и химические (при соединении с другими элементами). Если говорить о Российской Федерации, то основными признаются следующие.

• Амальгамация — основывается на особом свойстве ртути растворять в себе элементы. Порода, содержащая золото, помещается в ёмкость с Hg. Со временем эти металлы соединяются, образуя амальгам, из которого впоследствии выпаривают ртуть.
• Кристаллизация с помощью NaCN — этот способ очень похож на предыдущий, только вместо ядовитой ртути золотосодержащую породу смешивают с цианидом натрия, который при соединении с золотом образует жёлтые кристаллы.
• Дражный метод — представляет собой использование специальной плавательной установки (драги), которая собирает обогащённую породу и вымывает из неё драгоценный металл.

Это основные способы промышленной золотодобычи в России. Кроме них также широко распространена ручная промывка с использованием сита.

Что такое драга?

Драги — это специальные машины предназначены для работы с разными видами почв. Главным функционирующим элементом таких установок может выступать как многоковшовый рядный механизм, так и всасывающий шланг (если порода рыхлая). Корректировку черпающего механизма осуществляет персонал в составе 10 человек.

Проще говоря, этот агрегат выступает в роли навесного оборудования, которое может устанавливаться на плавучую платформу или наземный транспорт, и чем-то напоминает конвейер. Только вместо ленты к раме крепятся подвижные черпающие устройства. Именно они выгребают золотоносную руду с карьера или со дна морей, океанов, рек и т.д. Впоследствии добытый конгломерат, содержащий необходимый элемент, транспортируется на переработку. Ниже представлено фото самой машины.

Устройство драги

Если говорить о драге с ковшевым рабочим элементом, то в её устройстве ничего сложного нет. Однако, существует ещё и вакуумный тип установки, конструкция которой во многом отличается. Она предназначена для сыпучего месторождения, к коим относятся и морские золотоносные пески. Машина состоит из следующих механизмов.

• Помпа — создаёт всасывающий эффект.
• Рукав — пропускает через себя породу под действием создаваемого вакуума.
• Вспомогательный шланг — подключён к помпе, качающей воду, и через трубопровод высокого давления направляет её в рукав.
• Шлюз — это своего рода ёмкость, которая калибрует породу и откидывает крупный мусор.
• Бутара — выполняет роль промывающего механизма.

Все эти элементы работают слажено, то есть, вместе. Чаще всего их устанавливают на плавучую золотодобывающую платформу, работающую на воде. В карьерах они используются редко.

Принцип работы драги

Дражное оборудование, независимо от того, насосное оно или ковшовое, предназначено для одной цели — добычи руды, содержащей ценные ископаемые, и её транспортировки к точке назначения, то есть, к тому месту, где добытое либо перерабатывают, либо сразу промывают (как в случае с золотом).

К примеру, ковшовая драга чаще всего добытый конгломерат просто сбрасывает в кучу, а вот насосная плавучая станция сразу промывает и собирает чистое золото, откидывая ненужный мусор на дно. Но принцип один — добыть, транспортировать и отсеять.

Классификация

Мировая спецификация выделяет два основных вида машин.

• 1 класса (карьерные драги) — работают в искусственно созданных водоёмах на плавучих платформах.
• 2 класса (водные драги) — предназначены для добычи сыпучих пород со дна морей, озёр и т.д.

Кроме того, дражные установки могут делиться в зависимости от конструктивных особенностей и своих возможностей.

1. По типу используемой энергии.
2. По методу передвижения.
3. Глубине добычи.
4. В зависимости от вида ковшей.
5. По величине черпака.
6. Способу функционирования ковшевой цепи.

Можно привести достаточно много различных классификаций установок, но основной считается мировая, то есть, 1-й и 2-й классы.

Мини драга

Ещё одной разновидностью является компактный агрегат, напоминающий полноценную насосную дражную платформу. По своей сути это та же установка, только в уменьшенном варианте и, соответственно, с ограниченной производительностью. Её используют, в основном, наёмные старатели, занимающиеся законной добычей золота.

Как проверить промывочный агрегат?

Прежде чем добывать золото, оборудование стоит тщательно проверить. Суть заключается в тестировании шлюза на работоспособность, а именно, улавливание мелких частиц золота из руды. Для этого берут какой-нибудь плотный металл, к примеру, свинец, и окрашивают в яркий цвет. После этого он высыпается в порцию грунта и подвергается промывке.

Таким образом драга будет ловить яркоокрашенный металл ничуть не хуже золота. Если в процессе потеряется всего 2-3 кусочка, то агрегат можно считать вполне исправным, и на практике он будет хорошо себя показывать.

Можно ли изготовить драгу своими руками?

Исходя из выше написанного, сделать мини драгу теоретически возможно, но придётся докупать некоторые детали. Во всяком случае это выйдет намного дешевле приобретения нового устройства (примерно в 3 раза). Однако, не факт, что собранный своими руками прибор будет хорошо работать. При конструировании нужно учитывать множество нюансов.

Необходимые инструменты, материалы и компоненты

Самостоятельное изготовление подразумевает только сборку всех механизмов в одно целое, поскольку сконструировать их своими руками практически невозможно. Список того, что придётся купить, состоит из следующих агрегатов.

• Мотор — он будет крутить главные элементы.
• Помпа — подойдёт центробежный водяной насос.
• Компрессор — нужен для выработки воздуха для дыхания под водой.
• Патрубки — легкодоступный материал.

Хочу обратить внимание, что помпа с компрессором должны крепиться к мотору и использовать для функционирования его энергию. Следовательно, при покупке нужно ориентироваться на то, чтобы их монтаж был как можно проще.

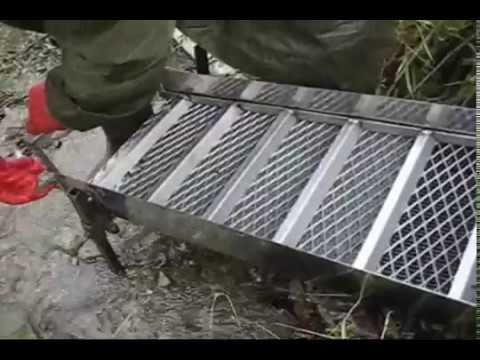

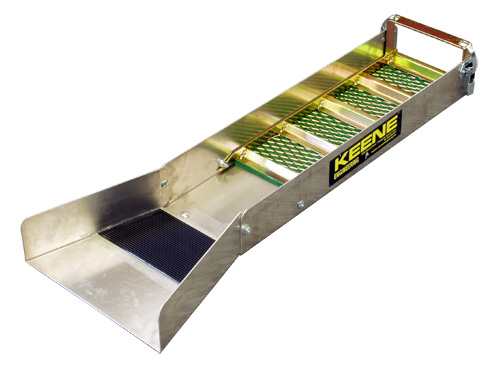

Шлюз можно также купить, но его вполне реально сделать самому. Для этого понадобятся алюминиевые профили, оцинковка и разной формы металл.

Общий вид

Условно мини драги делятся на переносные и стационарные (более производительные). Последние считаются рентабельнее, поскольку они могут функционировать на более глубоких водоёмах и имеют в своём оснащении компрессор для выработки воздуха, чтобы старатель мог находиться длительное время под водой. Общие схемы и рисунки таких установок представлены ниже.

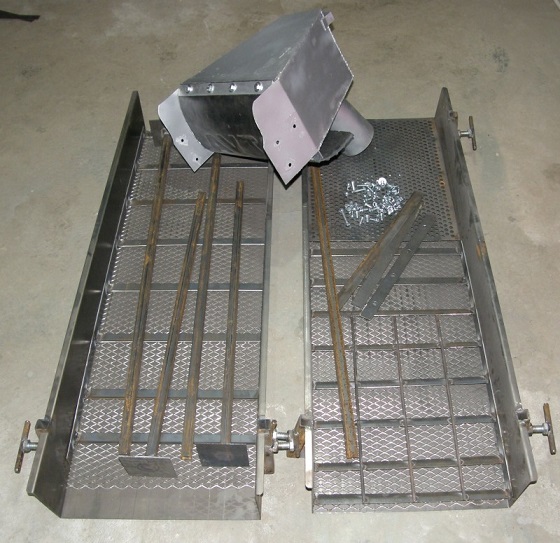

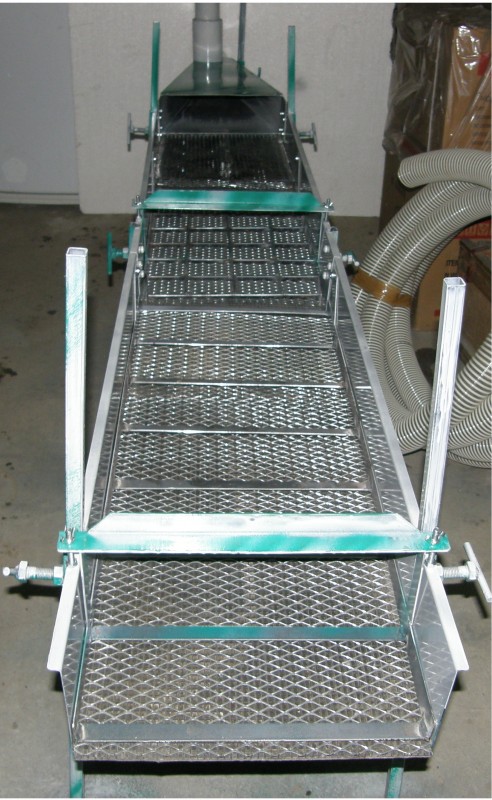

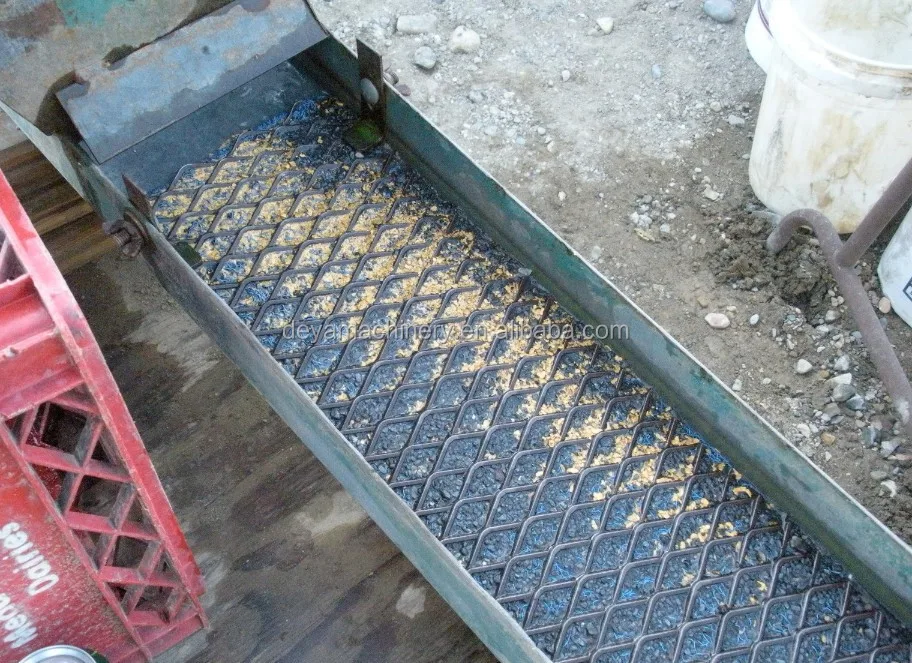

Чертёж шлюза

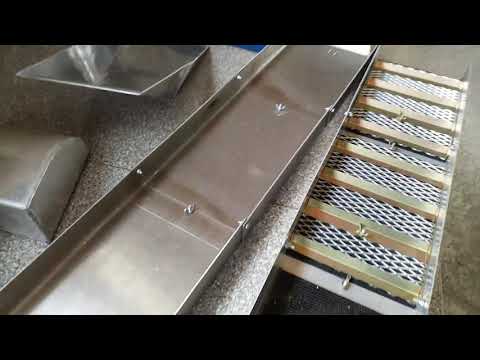

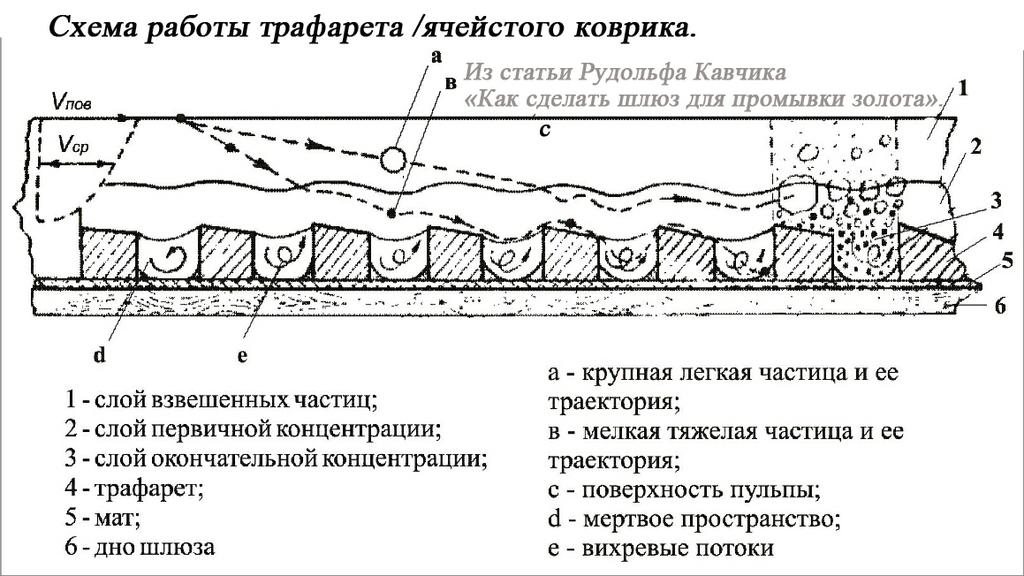

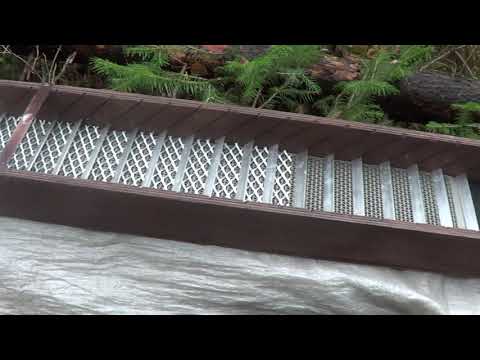

Схема шлюза

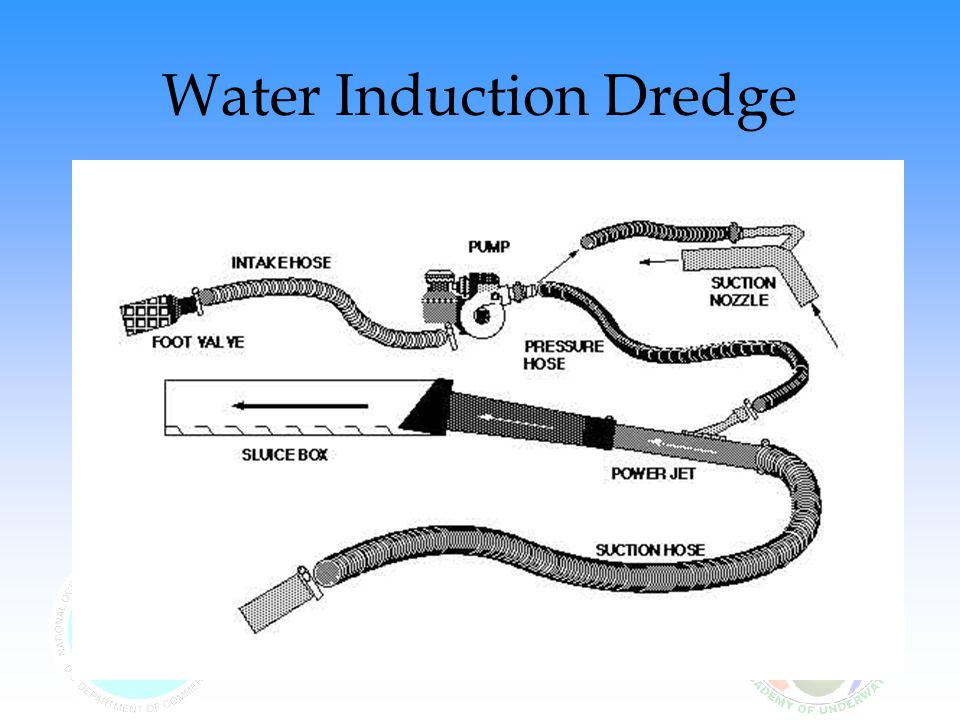

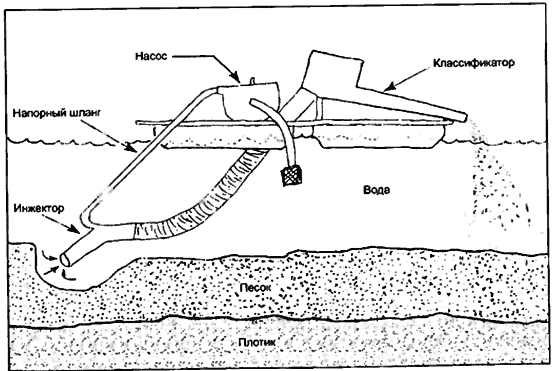

Общая схема работы драги

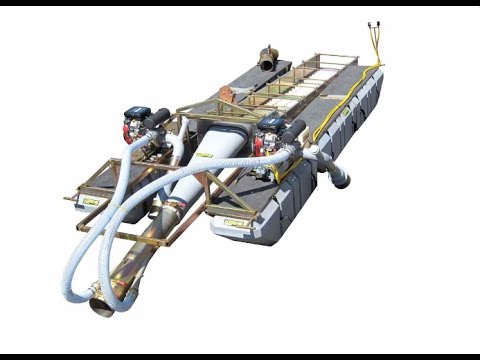

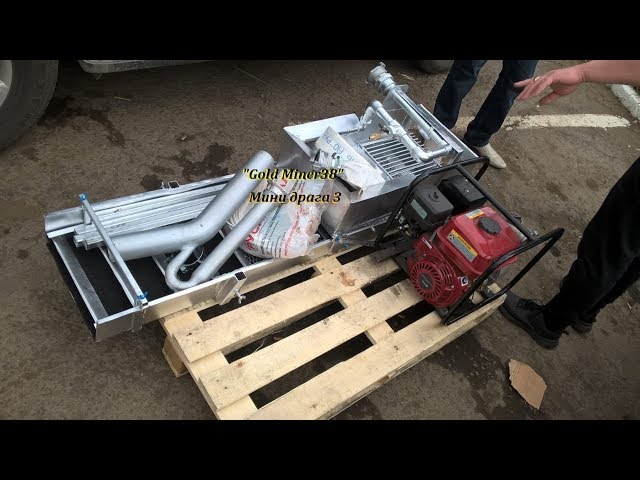

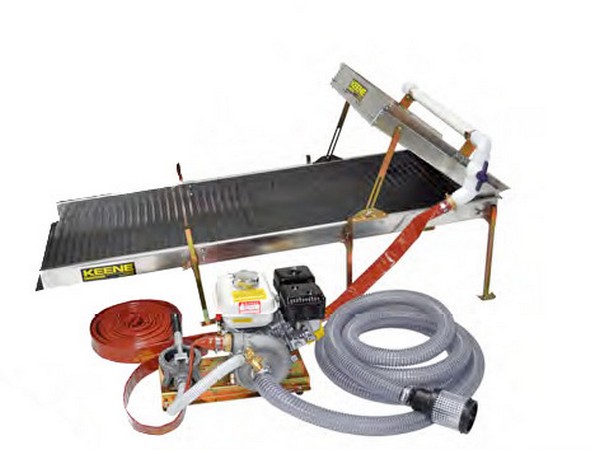

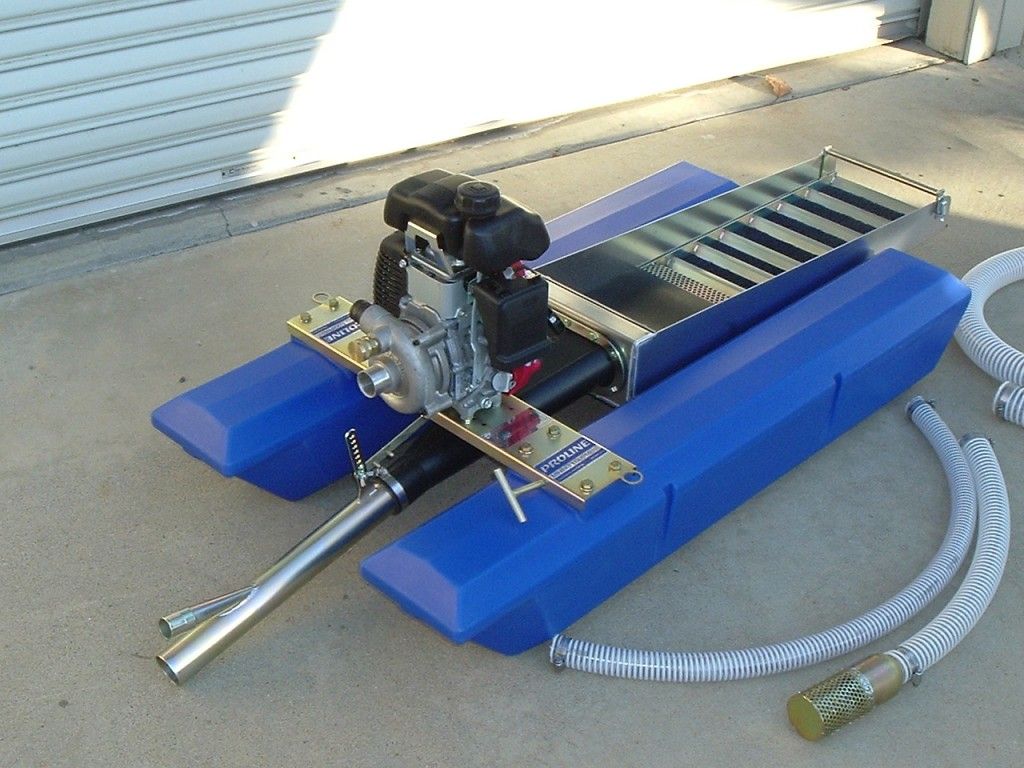

Общий вид установки

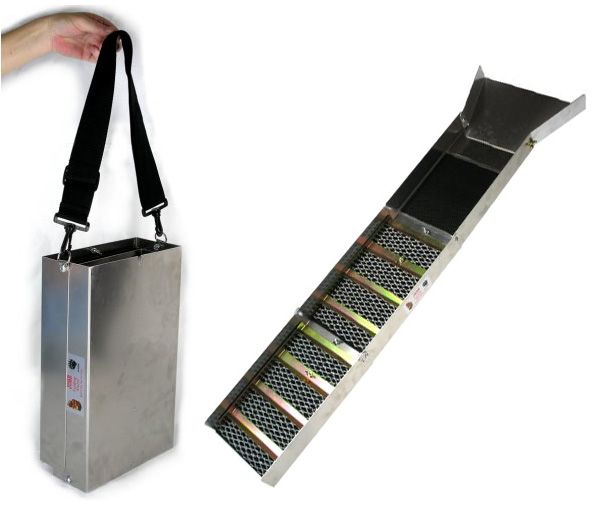

Кроме этих есть ещё, так называемые, ручные драги, с которыми удобно работать на мелководье или в ручьях. Принцип работы такой же, только всё оборудование крепится очень компактно, что позволяет носить его в руках. Сам агрегат чем-то напоминает пылесос для золота.

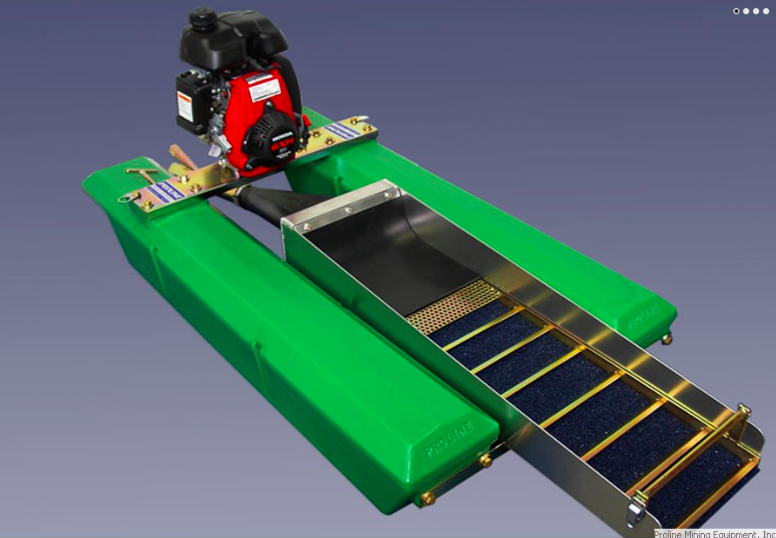

Известная Афалина 1000

Ход работ

Итак, начинать строение драги для добычи золота нужно с каркаса, для которого подойдут металлические профили. Он может быть произвольной формы, но желательно делать так, чтобы потом легко было устанавливать навесное оборудование.

После сбора к созданной основе монтируются плавучие элементы (баки, бочки, пустотелые трубы), которые позволят всей установке свободно перемещаться на поверхности воды.

Когда основная часть готова, можно крепить к каркасу мотор, а уже к нему помпу и компрессор. Затем, соответственно, проводить патрубки — один для забора воды, второй для её подачи под давлением, третий, самый массивный, для сбора руды, песка и т.д.

Последним уже устанавливается шлюз, который подсоединяется к основному шлангу, после чего самодельная мини драга проверяется. Чтобы лучше понимать, как именно она работает, можно посмотреть видео.

Как самостоятельно мыть или добывать золото с помощью мини драги?

Прежде чем заниматься таким делом нужно знать, что и карается в соответствии с действующим законодательством. Однако, это не останавливает золотоискателей, следствием чего является широкое распространение этого промысла в восточной части России.

Работать с таким аппаратом можно как на суше, так и в водоёмах, но в обоих случаях обязательна подача воды. В первом руда будет попадать на шлюз под действием инжекции, а во втором уже вручную, то есть, придётся работать лопатой. Особой разницы между этими способами нет, и они оба применимы.

Заключение

Золотодобычей люди . Сейчас же это, благодаря существующим технологиям, считается целым производством, где всё автоматизировано. При этом во многих странах от ручного труда так и не отказались, поскольку его эффективность не уступает современным дражным установкам.

На этом всё! Надеюсь, материал про драги был интересен и полезен. Если он вам понравился, то поделитесь этой информацией с друзьями в социальных сетях и подписывайтесь на новые публикации.

что это такое, чертежи минидраги, устройство и сборка машины своими руками

Здравствуйте, уважаемые читатели! Сегодня мы окунёмся в мир промысла золота и разберём один из основных способов добычи этого металла. Ведь далеко не все знают, как именно его достают из земли и отделяют от прочего мусора.

Проблема заключается в том, что кроме самородков в чистом виде, благородное ископаемое находится в почве в виде мелкодисперсной пыли. С целью её изъятия и был придуман аппарат, о котором дальше пойдёт речь — драга для добычи золота.

Способы добычи золота в России

Золото считается дорогим, но всё же не редким металлом. Методы его добычи из почвы условно делятся на механические и химические (при соединении с другими элементами). Если говорить о Российской Федерации, то основными признаются следующие.

• Амальгамация — основывается на особом свойстве ртути растворять в себе элементы. Порода, содержащая золото, помещается в ёмкость с Hg. Со временем эти металлы соединяются, образуя амальгам, из которого впоследствии выпаривают ртуть.
• Кристаллизация с помощью NaCN — этот способ очень похож на предыдущий, только вместо ядовитой ртути золотосодержащую породу смешивают с цианидом натрия, который при соединении с золотом образует жёлтые кристаллы.
• Дражный метод — представляет собой использование специальной плавательной установки (драги), которая собирает обогащённую породу и вымывает из неё драгоценный металл.

Это основные способы промышленной золотодобычи в России. Кроме них также широко распространена ручная промывка с использованием сита.

Реалии золотоискателей

Нелегальной добычей золотой руды чаще начинают заниматься жители северных районов России, где возникает больше сложностей с получением стабильного дохода. В летнее время тяжелый труд старателей переносится легче. В местах вечной мерзлоты способ промывки золотых месторождений вовсе не возможен.

Кроме того, работа золотоискателя сопряжена со многими опасностями. Необходимо преодолеть не одну сотню километров тайги в поисках золотой жилы. При этом приходится встречаться со зверями и недоброжелательными людьми.

Конечно, такой род деятельности не всегда требует наличия профильного образования или знаний в геодезии и картографии. Неоднократно «по воле случая» добыча старателей не ограничивалась несколькими граммами драгоценного металла. В их распоряжении оказывались большие куски золота – самородки.

Однако не стоит забывать, что месторождения ценной руды истощаются с каждым годом. Часто скудные участки становятся нерентабельными, а добытый драгоценный металл далеко не всегда удается сбыть по желаемым расценкам. Во-первых, его стоимость напрямую зависит от качества породы. По этой причине каждый слиток обладает своей маркировкой. Во-вторых, подобный род деятельности сильно криминализирован. Кроме того, нелегальная добыча преследуется государственными органами.

Что такое драга?

Драги — это специальные машины предназначены для работы с разными видами почв. Главным функционирующим элементом таких установок может выступать как многоковшовый рядный механизм, так и всасывающий шланг (если порода рыхлая). Корректировку черпающего механизма осуществляет персонал в составе 10 человек.

Проще говоря, этот агрегат выступает в роли навесного оборудования, которое может устанавливаться на плавучую платформу или наземный транспорт, и чем-то напоминает конвейер. Только вместо ленты к раме крепятся подвижные черпающие устройства. Именно они выгребают золотоносную руду с карьера или со дна морей, океанов, рек и т.д. Впоследствии добытый конгломерат, содержащий необходимый элемент, транспортируется на переработку. Ниже представлено фото самой машины.

Золотодобыча и оборудование

Промышленная добыча золота ведется с использованием драг. Это громоздкий агрегат весом в несколько тонн и размером с четырехэтажный дом. Устройство снабжено механизмом с черпаками, которое поднимает грунт со дна водоёма. Далее он проходит несколько этапов промывки, в результате чего металл отделяется от почвы и осаждается на дне лотков. Преимущество использование драги в том, что на ней сконцентрированы все этапы добычи золота. Относительный недостаток — агрегат не может работать без воды.

Различают два типа промышленных драг:

• морская — агрегат напоминает судно и передвигается вдоль берега;
• континентальная — специализированная машина устанавливается на понтон. Этот вариант более затратный и трудоёмкий, чем первый.

В обоих случаях из-за стоимости позволить себе приобрести подобное оборудование смогут лишь крупные добывающие компании с государственным масштабом деятельности. Для мелких артелей и индивидуальных предпринимателей больше подходят мини драги, цены на которые на несколько порядков ниже.

Устройство драги

Если говорить о драге с ковшевым рабочим элементом, то в её устройстве ничего сложного нет. Однако, существует ещё и вакуумный тип установки, конструкция которой во многом отличается. Она предназначена для сыпучего месторождения, к коим относятся и морские золотоносные пески. Машина состоит из следующих механизмов.

• Помпа — создаёт всасывающий эффект.
• Рукав — пропускает через себя породу под действием создаваемого вакуума.
• Вспомогательный шланг — подключён к помпе, качающей воду, и через трубопровод высокого давления направляет её в рукав.
• Шлюз — это своего рода ёмкость, которая калибрует породу и откидывает крупный мусор.
• Бутара — выполняет роль промывающего механизма.

Все эти элементы работают слажено, то есть, вместе. Чаще всего их устанавливают на плавучую золотодобывающую платформу, работающую на воде. В карьерах они используются редко.

Этапы перед использованием драги

Чтоб понять рентабельность бизнеса, следует ознакомиться со статистикой. Разведанные источники золота будут стабильно приносить доход в течение 2-3 лет, а нелегально разведанные россыпи принесут прибыль ближайшее десятилетие. Хотя заниматься такой деятельностью, а тем более использовать минидраги — запрещено законом.

Перед тем как пользоваться устройствами, стоит провести такие этапы подготовке к добыче:

• Разведка границ месторождения, обозначение их на карте.
• Расчеты и анализ примерного содержания золота в земле или воде.
• Приобретение или аренда земли, на которой находятся рудники — этап, который официально разрешает заниматься золотодобычей. Иногда промышленные компании продают лицензии частным предпринимателям и те могут воспользоваться территорией для собственного поиска. Этот метод является самым легким, поскольку точно известно, что золото на местности есть.
• Если же разведка производилась самостоятельно и земли уже куплены, перед использованием драг стоит построить рудник, в отдельных случаях выкопать карьер.

Добыча драгметалла в промышленности ведется несколькими способами. Один из них называется гидравлическим. В его основе лежит извлечение металла и отделение его от примесей с помощью высокого давления воды. Но сейчас в приоритете использование второго способа с применением драги для промывки золота.

Принцип работы драги

Дражное оборудование, независимо от того, насосное оно или ковшовое, предназначено для одной цели — добычи руды, содержащей ценные ископаемые, и её транспортировки к точке назначения, то есть, к тому месту, где добытое либо перерабатывают, либо сразу промывают (как в случае с золотом).

К примеру, ковшовая драга чаще всего добытый конгломерат просто сбрасывает в кучу, а вот насосная плавучая станция сразу промывает и собирает чистое золото, откидывая ненужный мусор на дно. Но принцип один — добыть, транспортировать и отсеять.

Современные разновидности драг для добычи золота

Прежде чем купить драгу для добычи золота, необходимо определиться с типом оборудования. Сегодня осуществляется продажа драг для добычи золота следующих видов:

1. Универсальный. Используется для механической добычи ценных минералов, песка, а также для выполнения других мелиораторских и геологических работ, которые подразумевают выработку ископаемых в водоемах.
2. С погружным насосом. Это специализированная техника, с помощью которой реализуются подводные работы на дне водоемов глубиной не более 14 метров. Характеризуется увеличенной мощностью насоса и высокой пропускной способностью. Применяется для добычи соли, песочной выемки, мероприятий по углублению дня.
3. Для обслуживания порта. Имея в арсенале такое оборудование, порт может обслуживать свои каналы, если их глубина не превышает 12 метров. Также техника позволяет осуществлять работы, направленные на углубление дна с целью эффективного распределения судов и для предупреждения спутывания тросов анкерных типов. Мощность при выполнении дноуглубительных работ доходит до 1200 куб. метров в час.
4. Дноуглубительная. Это земснаряд на специальной плавучей платформе, используемый для углубления речного дна на участках, где необходимо обеспечить безопасную навигацию судов и кораблей. По механизму действия такие драги для добычи золота относятся к буровым, диаметр их сопла составляет 0.5 м, а глубина всасывания доходит до 8 м.
5. Для создания земляных участков. Оснащена всасывающей трубой и высокопроизводительной режущей головкой, которые позволяют эффективно и оперативно намывать песок на берег, а затем скорректировать его насыпь.
6. Портативный. Имеет наиболее широкую сферу применения: осушение болот и водоемов, углубление озерных русел, добыча соли, выработка и забор песка и так далее.
7. Струйного всасывания. Выемка грунта реализуется посредством струйного всасывания, диаметр форсунки составляет 0.3 м, а максимальная глубина всасывания – 8 м.
8. Многофункциональные земснаряды Julong. Имеют широкий перечень оборудования (ковш, насос шламового типа, вилка, резак), что позволяет реализовывать широкий спектр задач: откачка шлама, выкапывание, резка сорняков и т.д.

Классификация

Мировая спецификация выделяет два основных вида машин.

• 1 класса (карьерные драги) — работают в искусственно созданных водоёмах на плавучих платформах.
• 2 класса (водные драги) — предназначены для добычи сыпучих пород со дна морей, озёр и т.д.

Кроме того, дражные установки могут делиться в зависимости от конструктивных особенностей и своих возможностей.

1. По типу используемой энергии.
2. По методу передвижения.
3. Глубине добычи.
4. В зависимости от вида ковшей.
5. По величине черпака.
6. Способу функционирования ковшевой цепи.

Можно привести достаточно много различных классификаций установок, но основной считается мировая, то есть, 1-й и 2-й классы.

Мини драга

Ещё одной разновидностью является компактный агрегат, напоминающий полноценную насосную дражную платформу. По своей сути это та же установка, только в уменьшенном варианте и, соответственно, с ограниченной производительностью. Её используют, в основном, наёмные старатели, занимающиеся законной добычей золота.

Классификация драг

Драги группируются:

• по виду энергии, необходимой для работы аппарата: электроэнергия, энергия от сгорания паров бензина или дизельного топлива;
• по глубине работы с породами ниже уровня воды: неглубоководные, глубоководный;
• по вместимости ковшей: мало-, средне-, многолитражные;
• по методу маневрирования: канатно-свайные, канатно-якорные.

Как правило, для добычи золота применяются два вида спецмашины:

• морская;
• континентальная.

Отличаются эти виды драг тем, что морская спецмашина похожа на судно, которое можно передвигать вдоль берега, а континентальная требует большего количества ресурсов, так как монтируется на понтон.

Индивидуальным золотодобытчикам или старателям идеально подойдут уменьшенные спецмашины, называемые мини-драгами. Их можно либо приобрести в специальных магазинах, либо изготовить самостоятельно. Мини-драга значительно уменьшена по габаритам. Её весовая характеристика колеблется в пределах от 25 до 100 кг.

Положительная особенность применения мини-драг заключается в уменьшении трудозатрат и ускорении процесса золотодобычи. Поэтому интерес старателей в сооружении агрегата собственноручно в домашних условиях, оправдан.

Как проверить промывочный агрегат?

Прежде чем добывать золото, оборудование стоит тщательно проверить. Суть заключается в тестировании шлюза на работоспособность, а именно, улавливание мелких частиц золота из руды. Для этого берут какой-нибудь плотный металл, к примеру, свинец, и окрашивают в яркий цвет. После этого он высыпается в порцию грунта и подвергается промывке.

Таким образом драга будет ловить яркоокрашенный металл ничуть не хуже золота. Если в процессе потеряется всего 2-3 кусочка, то агрегат можно считать вполне исправным, и на практике он будет хорошо себя показывать.

Можно ли изготовить драгу своими руками?

Исходя из выше написанного, сделать мини драгу теоретически возможно, но придётся докупать некоторые детали. Во всяком случае это выйдет намного дешевле приобретения нового устройства (примерно в 3 раза). Однако, не факт, что собранный своими руками прибор будет хорошо работать. При конструировании нужно учитывать множество нюансов.

Необходимые инструменты, материалы и компоненты

Самостоятельное изготовление подразумевает только сборку всех механизмов в одно целое, поскольку сконструировать их своими руками практически невозможно. Список того, что придётся купить, состоит из следующих агрегатов.

• Мотор — он будет крутить главные элементы.
• Помпа — подойдёт центробежный водяной насос.
• Компрессор — нужен для выработки воздуха для дыхания под водой.
• Патрубки — легкодоступный материал.

Хочу обратить внимание, что помпа с компрессором должны крепиться к мотору и использовать для функционирования его энергию. Следовательно, при покупке нужно ориентироваться на то, чтобы их монтаж был как можно проще.

Шлюз можно также купить, но его вполне реально сделать самому. Для этого понадобятся алюминиевые профили, оцинковка и разной формы металл.

Общий вид

Условно мини драги делятся на переносные и стационарные (более производительные). Последние считаются рентабельнее, поскольку они могут функционировать на более глубоких водоёмах и имеют в своём оснащении компрессор для выработки воздуха, чтобы старатель мог находиться длительное время под водой. Общие схемы и рисунки таких установок представлены ниже.

Чертёж шлюза

Схема шлюза

Общая схема работы драги

Общий вид установки

Кроме этих есть ещё, так называемые, ручные драги, с которыми удобно работать на мелководье или в ручьях. Принцип работы такой же, только всё оборудование крепится очень компактно, что позволяет носить его в руках. Сам агрегат чем-то напоминает пылесос для золота.

Известная Афалина 1000

Мини драга для добычи золота: конструкция и принцип действия

Мини драга представляет собой уменьшенный по весу и габаритам аналог промышленного агрегата. Если для обслуживания промышленной драги необходим коллектив в составе не менее десяти человек, то с минимизированным вариантом легко справиться в одиночку. Да и купить мини драгу гораздо проще. На начальном этапе потребуются некоторые материальные вложения, но при средней производительности устройства от 100 до 1000 килограммов почвы в час затраты они окупятся довольно быстро.

Мини драга для промывки золота состоят из следующих элементов:

система для поддержки плавучести устройства. Чаще всего для этой цели используют надежные пластиковые понтоны;

мотопомпа для мини драги с бензиновым или дизельным двигателем и центробежным насосом. Он снабжен колесами с лопастями. При их вращении возникает центробежная сила, создаёт области высокого и низкого давления. За счёт их перепада жидкость всасывается в центр насоса и выбрасывается в выходной патрубок;

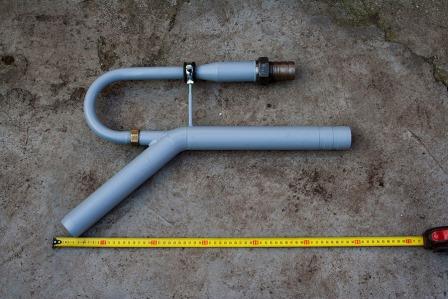

эжектор, для увеличения силы всасывания в шланге. Его суть заключается во вбрасывание в заборную часть аппарата через отводную трубу дополнительной струи жидкости, разогнанной до высокой скорости за счет наличие зауженного участка. За счет разницы скоростей основного и дополнительного потоков создается область разрежения, которая с силой проталкивает собранную смесь далее;

промывной жёлоб, в котором собственно и происходит выделение металл из шлака.

Осуществляет золотодобычу оборудование следующим образом: под высоким давлением в камеру эжектора закачивается вода; затем она с песком и землей выбрасывается в промывочный бункер; далее включается насос и вода вымывает ненужный шлак через шлюз, оставляя на коврах — золотые самородки.

Ход работ

Итак, начинать строение драги для добычи золота нужно с каркаса, для которого подойдут металлические профили. Он может быть произвольной формы, но желательно делать так, чтобы потом легко было устанавливать навесное оборудование.

После сбора к созданной основе монтируются плавучие элементы (баки, бочки, пустотелые трубы), которые позволят всей установке свободно перемещаться на поверхности воды.

Когда основная часть готова, можно крепить к каркасу мотор, а уже к нему помпу и компрессор. Затем, соответственно, проводить патрубки — один для забора воды, второй для её подачи под давлением, третий, самый массивный, для сбора руды, песка и т.д.

Последним уже устанавливается шлюз, который подсоединяется к основному шлангу, после чего самодельная мини драга проверяется. Чтобы лучше понимать, как именно она работает, можно посмотреть видео.

Виды драг для золотодобычи и принципы их работы

Агрегаты, ставшие темой нашего разговора, бывают двух видов: континентальными и морскими. Конструкция обоих видов практически одинаковая: плавсудно, мачты, оборудование для черпания породы, устройство для маневров, оборудование для обогащения. Главное различие кроется разве что в отсутствии сталкеров и свай у морских моделей драг.

Континентальные модели драг используются для изучения и разработки месторождений на материковой части, примыкающей к водоему. Базируются подобные устройства на понтонах. Морские модели применяются для золотодобычи, а также для добычи всевозможных минералов и алмазов. Устанавливается подобное оборудование на судах, причем, не только на буксируемых, но и на самоходных.

Важно

Огромное распространение сегодня получили мини-драги для добычи золота.

С виду устройство напоминает пылесос, всасывающий песок вперемешку с рудой, а затем отделяет ее. Вес такого оборудования варьируется в диапазоне от 24-х до 90 кг, конструктивные особенности могут быть разные, одинаковыми являются следующие узлы и агрегаты:

• система, обеспечивающая способность к плавучести;
• мотор, который приводит в действие насос центробежного типа;
• желоб, предназначенный для промывки и отделения породы;
• инжектор;
• система воздухоподачи (только в некоторых моделях).

Говоря о принципе работы драги для добычи золота, необходимо упомянуть следующее: струя воды под огромным давлением подается на инжектор. Порода (галька, песок и пр.) затягиваются в него вместе с водой и направляются на решетку промывающего желоба. Мотор приводит в действие насос, помогающий отсеять золото от песка и мусора.

Как самостоятельно мыть или добывать золото с помощью мини драги?

Прежде чем заниматься таким делом нужно знать, что добыча драгоценных металлов считается незаконной и карается в соответствии с действующим законодательством. Однако, это не останавливает золотоискателей, следствием чего является широкое распространение этого промысла в восточной части России.

Работать с таким аппаратом можно как на суше, так и в водоёмах, но в обоих случаях обязательна подача воды. В первом руда будет попадать на шлюз под действием инжекции, а во втором уже вручную, то есть, придётся работать лопатой. Особой разницы между этими способами нет, и они оба применимы.

Информация о поиске драгоценных камней, золотых руд и серебряных руд

Энциклопедия золотоискателей Криса Ральфа: Информация о поиске драгоценных камней, золотых руд и Серебряные руды

		Я индивидуальный старатель, и я искал холмы Калифорния и Невада в течение многих лет, и я нахожу хорошее золото и драгоценные камни. я Имею степень горного инженера Школы горного дела Макки в Неваде, и я писать ежемесячную серию статей в качестве помощника редактора ICMJ Mining Журнал, освещающий различные аспекты поиска золота, коллекционирования драгоценных камней и полезные ископаемые, а также другие подобные виды деятельности. Мне нравится выходить в холмы, кемпинг в дикой природе и знакомство с красотой на свежем воздухе. Найти собственное маленькое сокровище в скалистых ребристых горах — это особый опыт, и если вы попробуете это сами, я уверен, вы будет чувствовать тот же трепет.
		Какую разведывательную информацию вы ищете? Каждая тема ниже содержит большое количество веб-страниц с большим знаний, так что расслабься и присмотрись повнимательнее……

Базовая россыпная добыча Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы изучить основы добычи россыпей — и как вы можете отправиться на поиски вашего собственное россыпное золото. Будь то промывка, промывка, обнаружение металла, дноуглубительные работы или сухая мойка — вот целая серия страниц, которые составляют базовое руководство о том, как работает добыча золота, и как вы можете принять участие.			Места поиска золота Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь быть успешен в поисках золота. Вот масса информации о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в других местах.
Все о добыче россыпей Самородки россыпей являются целью многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических способы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.			Шахтеры Справочные страницы Золотодобыча может получить немного технических, и это только, кажется, вызывает много вопросов. Хотите узнать, как получить золото из черного песка? Интересует сульфиды, теллуриды и другие минералы, содержащие золото или серебро? Вся эта информация и здесь расположено гораздо больше.
Создайте собственное горнодобывающее оборудование C и не можете позволить себе дорогое оборудование для поиска золотых самородков? Находятся Вы заядлый энтузиаст DIY, заинтересованный в создании собственного оборудования для добычи полезных ископаемых? Проверьте здесь для бесплатных планов и другую конструкторскую информацию по изготовлению собственного геологоразведочного оборудования и улучшению того, что вы уже владеете. Я сделал это, и Я дам вам прямую и честную информацию.			Крис Поиск приключений Вот мой опыт поисков золота, серебра и драгоценные камни. Я посещаю места по всей западной части США и использую различное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.
Страница коллекционеров минералов Хотите узнать больше о минералах? Эти страницы имеют куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они найдены, и другие важные данные приведены на этих веб-страницах.	jpg»>		Угол рокхаунда Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы — в нас есть немного скального. Проверьте здесь информацию, интересующую гончие и собиратели минералов. Эти страницы включают комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.
Золотая лихорадка История и волнение История золотой лихорадки — это история рост и заселение планеты. Стремление к богатству водили молодых и крепких мужчин через опасные и трудные условия. Только некоторые разбогатели, но все узнали о новаторском духе. Читать о восхищение этой историей и своим опытом, в основном своими словами.			жемчужина Криса, Серебряный и золотые прииски Владение собственной заявкой на добычу полезных ископаемых — одна из последних оставшихся прекрасных возможностей американцам. Зарегистрируйтесь здесь, чтобы совершить виртуальную экскурсию по шахтам Криса и претензиям на золото, серебро и драгоценные камни. Посмотрите, что это такое в отдаленных уголках великой Америки запад.		Рекомендуется Металлодетекторы Для поиска золота:
Библиотека и книжный магазин Там всегда есть чему поучиться. Вот большой список книг, которые я рекомендую по поиску золото, сбор камней и минералов, геология, изготовление ювелирных изделий и т. д. есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу о поиске золота, Проверить: Кулаки, полные золота, Крис Ральф			Quartz and Hard Rock Mining Горняки много работали, чтобы добывать золото из твердой твердой породы кварцевые жилы и другие месторождения золота и серебра. Эти веб-страницы рассказывают, как они делали это в старые времена и как технология была разработана.
Поиск золота с помощью MXT MXT — это интересно. многоцелевой металлоискатель, подходящий для различных сред, включая как поиск, так и общая стрельба по монетам и охота за сокровищами.			Инвестиции в золото и Горнодобывающая промышленность Поиск и добыча собственного золота — это весело, но задумывались ли вы когда-нибудь о инвестировать в золото и серебро? Здесь обсуждаются инструменты для инвестиций в золото и обсуждаются инвестиции в акции золотых и серебряных рудников. Акции горнодобывающей промышленности представляют собой высокий риск, но возможность с высокой прибылью. До тебя начать здесь некоторые вещи, которые вы должны знать.
Основы поиска золота и серебра Старатель находится в поисках золота и серебра (или другие ценные материалы), а знания — это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах вы найдете основную информацию, необходимую для поиска собственное золото и серебро.			Всемирно известные месторождения золота Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золоторудных регионов мира. Узнать о геология, история золотой лихорадки и другие важные сведения о величайшем золоте несущие регионы на планете.
Страницы образцов руды и самородков фотографии того, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для золота, серебро и медь, а также информацию об этих рудах и о том, где они находятся.		jpg»>	Отметка Поисковые приключения Твена Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заразился очень тяжелым случаем «золотого и серебряного Лихорадка». Он стал старателем и протопал всю Неваду и Калифорнию. поиск драгоценных металлов. К счастью, он писал лучше, чем найти золото.
Энциклопедия драгоценных камней На этих страницах представлены ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением как самые популярные камни, а также некоторые менее известные специальные камни.			Сделайте свои собственные украшения Некоторые старатели и скалолазы заинтересованы в преобразовании золота и камни, которые они находят в украшениях. Это особый вид искусства, но многие люди сделали все возможное, чтобы облегчить жизнь людям. Взгляните и посмотрите, в чем дело.
Посмотрите мои последние поиски статей по подписке на:			Отличная разведка приключенческие видеоролики и демонстрации продукции по адресу:
Веб nevada-outback-gems.com			Хотите узнать немного больше о сумасшедшем парень-старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я занялся разведкой: Крис Поисковая история

.

.

Невада Outback Gems
Найти узнайте больше, проверив все наши ссылки ниже:
Вид наши современные ювелирные изделия с бирюзой премиум-класса — носимое произведение искусства!	Посмотреть наши уникальные бирюзовые кабошоны драгоценного камня
Премиум Ювелирные изделия с драгоценными камнями всех типов	Верх Качественные драгоценные камни на россыпи — драгоценные камни всех типов
Редкий Необработанные кристаллы и драгоценные камни, все виды, включая бирюзу	Проверьте мой новый Книга геологоразведки: «Золотые кулаки»
Как сделать покупку, информация и условия	Дополнительная информация о нас — Невада Аутбэк Драгоценные камни
О нас Бирюзовый Невада	Свяжитесь с нами — мы хочу помочь
Подробнее Информация о бирюзе, прекрасном драгоценном камне	Невада Outback Gems Домашняя страница
Возьмите виртуальный тур по нашим бирюзовым рудникам Невады	Наш Бесплатная информационная энциклопедия цветных драгоценных камней
Крис Приключения в поисках золота, серебра, бирюзы и других драгоценных камней	Невада Библиотека и книжный магазин Outback — Узнайте больше!
Драгоценные камни глубинки Невады Новости сайта	Подробнее о огранке драгоценных камней	Сделайте свое собственное украшение
Металлодетектор MXT	Украшения с танзанитом
Невада Outback Gems Карта сайта	Безопасная покупка на EBay: избегайте мошенничества и мошенничества художники

Кристианская энциклопедия геологоразведки. Ваш лучший источник информация о: золотых самородках, промывке золота, как спроектировать и построить собственный горнодобывающее оборудование, металлоискатель для самородков, выемка золота, геологоразведочные книги, Разведка в Калифорнии, 49ers, рок-гончие, инвестиции, акции горнодобывающей промышленности, материнская жила, сульфиды, бирюза, ювелирные изделия, серебро, золото, драгоценные камни, золотые чешуйки, поисковые приключения, копать собственное золото, наша поисковая энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиски золота в Неваде, самодельные стиральные машины и многое другое. я Недавно вышла книга «Fists Full Of Gold» о разведке, которая охватывает все, что вам нужно знать по теме поиска золота.

Как построить собственный самодельный земснаряд для добычи золота

Как построить собственный самодельный земснаряд для добычи золота

Несомненно, многие люди, заинтересованные в поиске золота, хотели бы иметь земснаряд. Несомненно, земснаряды — очень классная геологоразведочная техника, но цены на новые действительно высоки. На такую ​​покупку легко можно было бы потратить многие тысячи долларов, а это больше, чем многие могут себе позволить. Не забывайте, однако, что в первые дни дноуглубительных работ не было производителей, и все небольшие всасывающие земснаряды для золота были изготовлены вручную в чьем-то гараже. Нет никаких сомнений в том, что домашний мастер может построить хороший земснаряд, и я знаю, что на этом можно сэкономить значительные деньги, потому что я делал это сам.

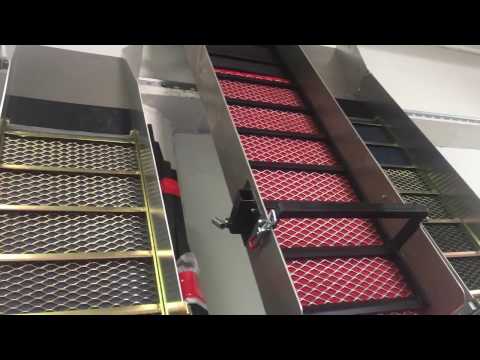

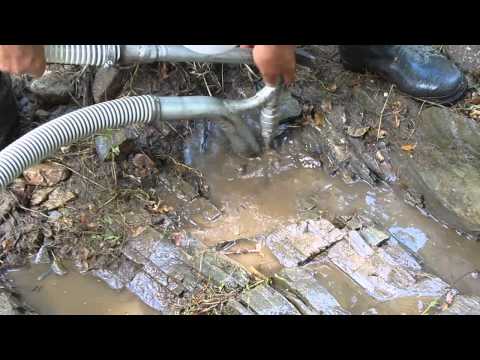

Для тех, кто может спросить, земснаряд для добычи золота — это, по сути, устройство, предназначенное для высасывания гравия из-под воды со дна реки, вытягивания его через шланг и пропускания через шлюзовую коробку. В шлюзовом боксе любое присутствующее золото оказывается в ловушке, а более легкие материалы, такие как песок и гравий, перемещаются вниз и из шлюзового бокса обратно в реку. Оператор направляется к насадке шланга, чтобы всасывать камни и гравий, которые он хочет переработать со дна реки. Небольшой двигатель типа «газонокосилки» используется для перекачки воды, которая создает всасывание, которое вытягивает песок и гравий через шланг в шлюзовую коробку. Гравий не проходит через насос, всасывание в шланге фактически создается за счет эффекта Вентури за счет прокачки воды под высоким давлением через струю. Быстро движущаяся вода создает всасывание в струе. Таким образом, песок и гравий на самом деле не проходят через насос, что может привести к его быстрому износу.

Помимо перекачивания воды, небольшой двигатель также производит сжатый воздух, который дайвер может использовать во время работы под водой. В случаях, когда вода неглубокая, золотоискатель может просто использовать трубку.

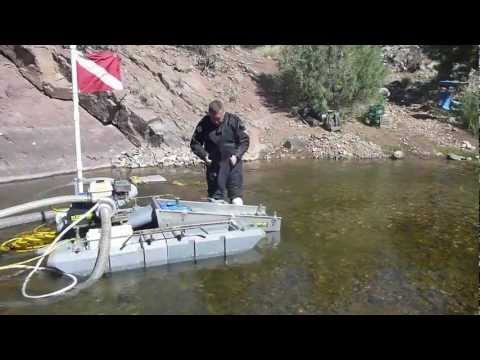

Большинство современных земснарядов плавают на поверхности воды, что позволяет оператору максимально гибко перемещаться с места на место при разработке небольших месторождений золота. Большинство систем плавучести изготовлены из жестких пластиковых понтонов, но все еще используется ряд единиц, в которых используются другие системы плавучести, такие как внутренние камеры грузовиков.

Строительство земснаряда — это большой проект, требующий принятия множества планов и решений. Не торопитесь и подумайте, что вы действительно хотите построить. Подумайте, какие материалы у вас есть под рукой или что вы могли бы легко приобрести, а затем составьте список того, что вам нужно для создания земснаряда. К сожалению, просто невозможно разработать простой набор чертежей для земснарядов всех размеров, поэтому я не пытался подготовить что-то подобное. Однако вы можете сделать это для своего проекта. Если вы действительно сядете и подумаете о вещах, и используете измерения, полученные от коммерческих производителей земснарядов, вы можете разработать свой собственный набор планов для вашего конкретного проекта земснаряда.

Конечно, вы будете строить по дешевке, но вы не хотите слишком себя обсчитывать. Вы же не хотите, чтобы ваш земснаряд расшатался, развалился или перестал работать. Земснаряды должны быть функциональными, прочными и прочными. Время, которое вы тратите на разбор концепций дизайна, решая, что вы будете строить и как вы это будете строить, будет потрачено с пользой. Подумайте о том, чего вы хотите и что вам нужно, а затем взвесьте их вместе с тем, что вы можете себе позволить. Сделайте несколько рисунков и списков. Возможно, лучшее, что я могу предложить, это изучить конструкции таких известных производителей земснарядов, как Keene и Pro-line. Эти производители провели немало исследований, изучая свою продукцию, протестировали различные варианты и разработали эффективные элементы оборудования, которые хорошо справляются со своей задачей. Посетите их веб-сайты, так как на большинстве из них есть хорошие фотографии их земснарядов и отдельных компонентов, из которых состоят эти земснаряды — вы можете получить много информации с их веб-сайтов. Если в вашем местном геологоразведочном магазине есть земснаряд, внимательно осмотрите его и даже замерьте или сфотографируйте, если можете. Еще одна отличная возможность — вступить в клуб старателей, члены которого активно занимаются дноуглублением, а затем выйти на претензии и проверить членов, пока они занимаются дноуглублением. Сделайте несколько снимков земснарядов во время их работы. Члены клуба могут даже позволить вам побыть несколько минут за соплом, чтобы вы могли прочувствовать весь опыт. Чем больше общих знаний о земснарядах вы получите, прежде чем приступить к проектированию, тем лучше будут ваши планы строительства.

Я обнаружил, что на свалке/свалке по переработке можно найти некоторые важные вещи, которые вы можете использовать по низким ценам. Я предлагаю, чтобы у вас были хорошие планы относительно земснаряда, который вы хотите построить, возьмите свой список покупок и просмотрите местные склады металлолома — вы можете получить там вещи намного дешевле, чем в каком-нибудь месте, таком как Home Depot. Вы даже можете найти там подходящий подержанный двигатель.

Я предлагаю, чтобы после того, как вы собрали все необходимые детали, следующим шагом было собрать воедино новый земснаряд и протестировать его. Я предлагаю вам протестировать его с парой десятков мелких свинцовых дробей. Сгладьте их и покрасьте в красный или другой яркий цвет. Затем высосите немного гравия из ближайшего золотоносного ручья и поместите дробь вместе с гравием, который вы обрабатываете. Не забудьте взять хороший кусок гравия как до, так и после того, как вы всосали выстрел. Когда вы очистите шлюз, посчитайте, сколько выстрелов вы извлекли, и сравните это с количеством, с которого вы начали. Вы не должны терять более одного или двух максимум. Если вы потеряете более трех или четырех, вам нужно настроить драгу или внести некоторые изменения, чтобы улучшить ее, чтобы вы могли быть уверены, что не теряете золото.

Для получения более подробной информации о сборке земснаряда для добычи золота, включая фотографии того, как это сделать, и авторы готовых самодельных земснарядов, посетите веб-страницу авторов по созданию собственного земснаряда по адресу:

http://nevada-outback- gems.com/design_plans/DIY_dredge/Homemade_dredge.htm

Для получения дополнительной базовой информации о том, как управлять земснарядом для добычи золота, с фотографиями, посетите веб-страницу авторов по выемке золота по адресу:

http://nevada-outback-gems .
