Извещатель ДПС-038 >> Цена 3650 руб.
В корзину
- Описание и характеристики
- Отзывы(0)
- Инструкция

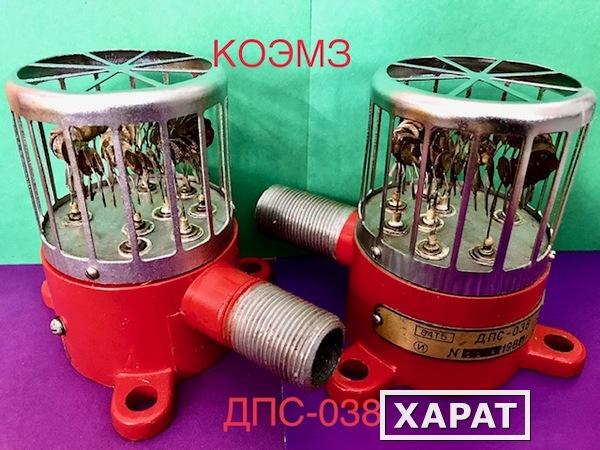

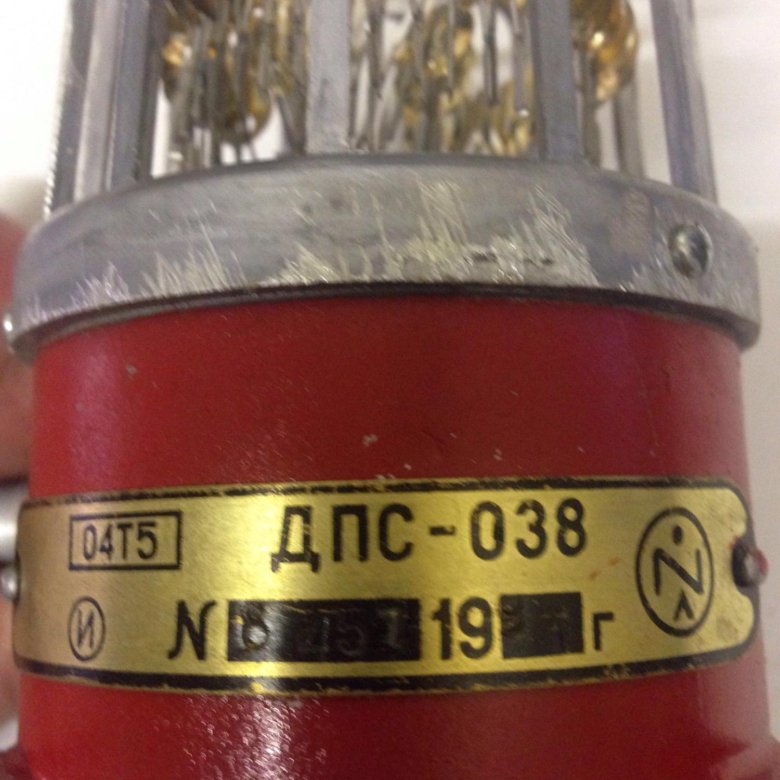

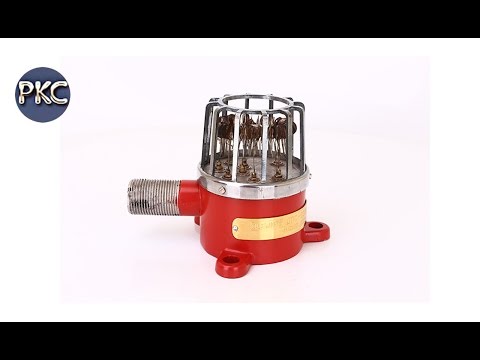

Тепловой пожарный извещатель ДПС-038 предназначен для сигнализации о том, что температура окружающего пространства резко возросла в течение 7 секунд на 30 градусов. Подача сигнала идет в виде термо э.д.с. напряжением не менее 36мВ. Работает в комплекте с прибором промежуточный исполнительный орган ПИО-017.
Извещатель ДПС-038 устанавливается в помещениях, где возможно создание взрывоопасной обстановки. Это места хранения легковоспламеняющихся жидкостей, производственные цеха, морские плавсредства, хранилища продукции химических предприятий, испытательные лаборатории.
Датчик ДПС-038 состоит из батареи и 50 термопар. Одна группа термопар (25 штук) включается в прямой полярности, другая – в обратной. Каждая термическая пара представляет собой сверхчувствительный теплоприемник, изготовленный из пластин.
Материл пластин – серебро. Все термопары имеют одинаковые параметры и находятся в одном и том же температурном режиме, поэтому вырабатываю одинаковые ЭДС. Следовательно, напряжение при такой конфигурации полярности равно нулю на выходе. Такое равновесие сохраняется, если температура увеличивается постепенно.
При резком возрастании температуры в термопарах возникает гораздо большая ЭДС, и на выходе формируется напряжение достаточное для срабатывания прибора оповещения. В датчике пожарной сигнализации нет релейного устройства, поэтому роль его исполняет прибор ПИО-017. Это высокочувствительное реле, с подгоночными катушками сопротивлений. К одному устройству промежуточного исполнительного органа может подключаться до десяти извещателей.
Рис. 1 — конструкция ДПС-038
- 1 — термобатарея;
- 2 — малоинерционный чувствительный спай;
- 3 — инерционный чувствительный спай;
- 4 — колпак;
- 5 — основание;
- 6 — штырь.
Наименование параметра | Величина |
Инерционность нарастания напряжения извещателя при нагрузке 4 (±0,32) Ом до значения 36 мВ должна быть: | |
при скорости нарастания температуры окружающей среды 30°C в минуту | 15 — 60 секунд |
при скорости нарастания температуры окружающей среды 5°C в минуту | 120 — 630 секунд |
Искробезопасные исполнения устройства позволяют эксплуатировать его во взрывоопасных помещениях класса | В-1, В-16, В-1а, В-1г, В-11, В-11а |
Размеры | 120 x 110 x 148 мм |
Вес | 350 г |
Комплект поставки
В комплектацию ДПС-038 входит:
- Тепловой пожарный извещатель.
- Руководство по эксплуатации.
- Паспорт изделия.
Рис. 1 — электрическая принципиальная схема исполнительного органа ПИО-017
Примечание- P1-P10 — реле РПС5.
- R1-R10 — подгоночные резисторы.
- Ш1, Ш2 — колодки СШРГ48П20ЄШ2.
Отзывы
ДПС-038 тепловой пожарный извещатель
Главная/Каталог/Пожарные датчики, извещатели/ДПС-038 тепловой пожарный извещатель
В наличии на складе, 2011г.в.
ТУ 25-04-2060-76
НАЗНАЧЕНИЕ ДПС-038
Тепловой пожарный извещатель ДПС-038 предназначен для подачи сигнала при скачкообразном изменении температуры окружающей среды.
Извещатель ДПС-038 имеет искробезопасное исполнение расчитан на использование во взрывоопасных помещениях классов B-I, B-Ia, B-Iб, B-Iг, B-II и B-IIa, в которых возможно наличие химических неагрессивных взрывоопасных смесей 1,2,3,4 категории групп Т1, Т2, Т3, Т4, Т5.
Извещатель ДПС-038 также работает в обычных помещениях при температуре окружающей среды от 5 до 50 °С и относительной влажности до 98% при температуре 35 °С.
Извещатель ДПС-038 работает в комплекте с промежуточным исполнительным органом ПИО-017.
ПРИНЦИП РАБОТЫ ДПС-038
Принцип работы извещателя ДПС-038 основан на использовании эффекта Зеебека: в электрической цепи, состоящей из последовательно соединенных электрических проводников (термопар), возникает термо ЭДС, если в местах контактов различная температура.
Основным элементом дифференциального пожарного извещателя ДПС-038 является батарея из 25 термопар, включенных в одной полярности и 25 термопар включенных в противоположной полярности, которые снабжены тонкими теплоприемниками в виде серебреных пластин. При условии, что характеристики термопар примерно одинаковые, и находятся при одной температуре, обе батареи вырабатывают равные термоЭДС и напряжение на выходе извещателя равно нулю.
Аналогичные условия возникают при медленном нарастании температуры в защищаемом помещении. При быстром увеличении температуры в месте установки извещателя термопары, снабженные теплоприемниками, прогреваются быстрее, на их выходе возникает большая термоЭДС, из которой и слагается выходное напряжение извещателя.
В извещателе ДПС-038 отсутствует устройство, выполняющее функции релейного элемента. Для этой цели используются высокочувствительные поляризованные реле с подгоночными катушками сопротивлений, которые находятся в промежуточном исполнительном органе ПИО-017. К одному ПИО-017 могут подключаться до 10 извещателей ДПС-038.
ТЕХНИЧЕСКИЕ ДАННЫЕ ДПС-038
Напряжение извещателя ДПС-038 измеренное на нагрузке (4+/-0,32) Ом, при скачкообразном изменении температуры окружающей среды на плюс 100 °С в условиях естественной конвекции воздуха не менее 36 мВ за время не более 7 с.
Извещатель ДПС-038 сохраняет работосрособность:
а) после пребывания при температуре окружающей среды (350+/-10) °С в течение 15 мин.
;
б) после пребывания при температуре окружающей среды (590+/-10) °С не более 1 мин.;
в) при воздействии вибрациооных нагрузок с частотой 20 Гц и ускорением 20 м/с2;
г) при пониженной температуре 5 °С и после пребывания в нерабочем состоянии при температуре минус 50 °С;
д) при повышенной температуре 50 °С и после пребывания в нерабочем состоянии при температуре 65 °С;
е) при пониженном атмосферном давлении 460 мм. рт. ст.;
ж) после воздействия относительной влажности 100% при 25 °С.
Электрическое сопротивление изоляции извещателя ДПС-038 при температуре окружающей среды (25+/-10) °С и относительной влажности до (65+/-15) % — не менее 20 МОм, не менее 5 МОм — при температуре 50 °С.
Электрическая изоляция извещателя ДПС-038 выдерживает в течение 1 мин. действие испытательного напряжения 550 В частоты 50 Гц при температуре окружающей среды (25+/-10) °С и относительной влажности до (65+/-15) %.
Извещатель ДПС-038 в упакованном для транспортирования виде сохраняет работоспособность и целостность конструкции после воздействия транспортной тряски с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту.
Габаритные размеры ДПС-038, не более, мм: 120х110,5х148.
Масса ДПС-038, не более, кг: 0,35.
