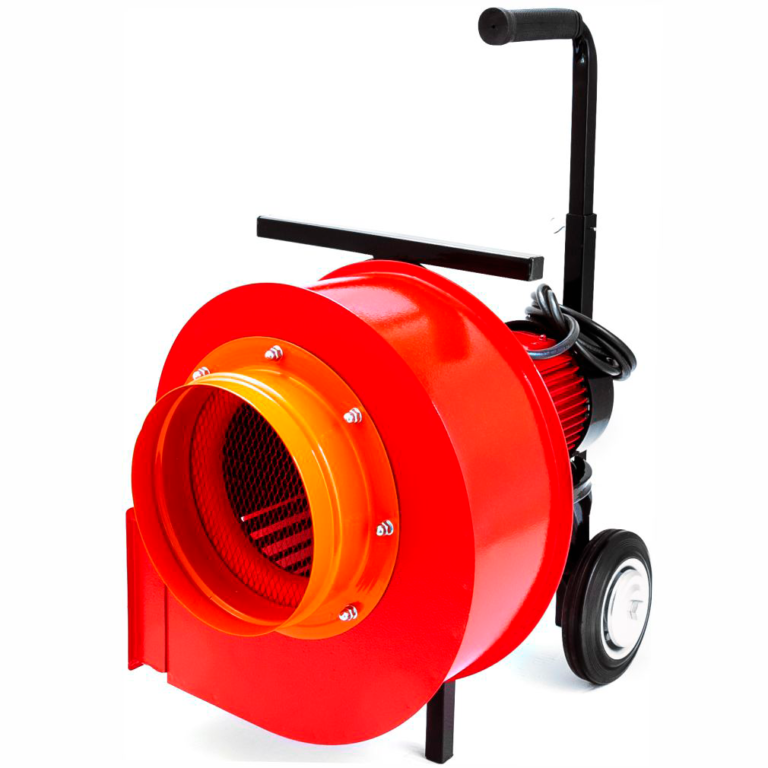

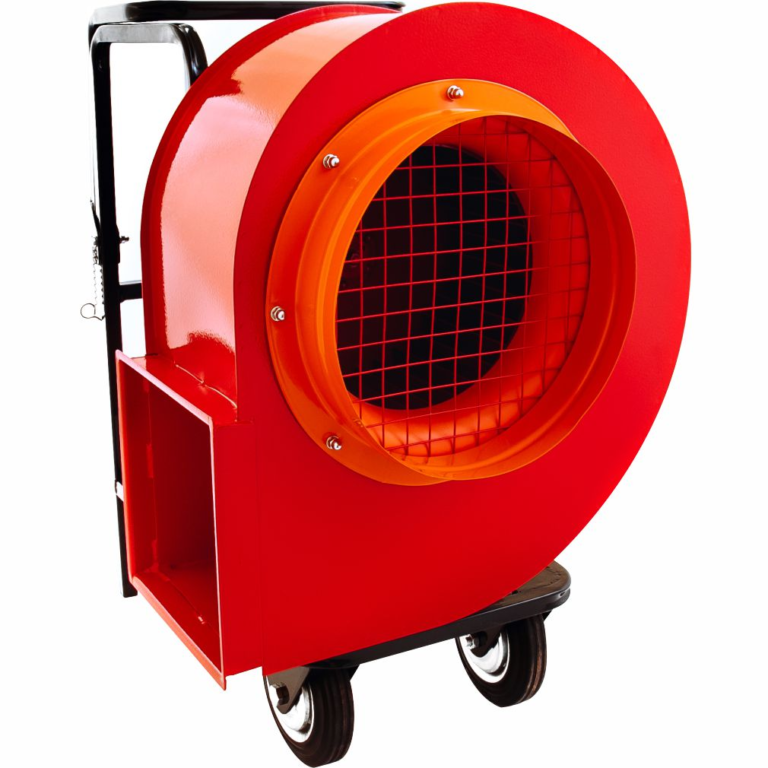

Малогабаритные, легкие и мощные дымососы ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)® имеют производительность от 1500 до 3750 м3/час и предназначены для удаления дыма, огнетушащего газа, порошка или аэрозоля из помещений объемом до 1.000 м3. Входит в состав передвижной установки АССпас. ООО «АСС» Разработчики и производители: Дымосос ДПЭ-7(*ЦМ)® установлен на колесные шасси, которые позволяют легко переносить его одному человеку.
Рассмотрим каждую модель детально:
ДПЭ-7(1ЦМ)® применяется в помещениях, объемом до 500м3. Производительность дымососа1500м3/час.
ДПЭ-7(2ЦМ)® применяется в помещениях, объемом от 500 до 700м

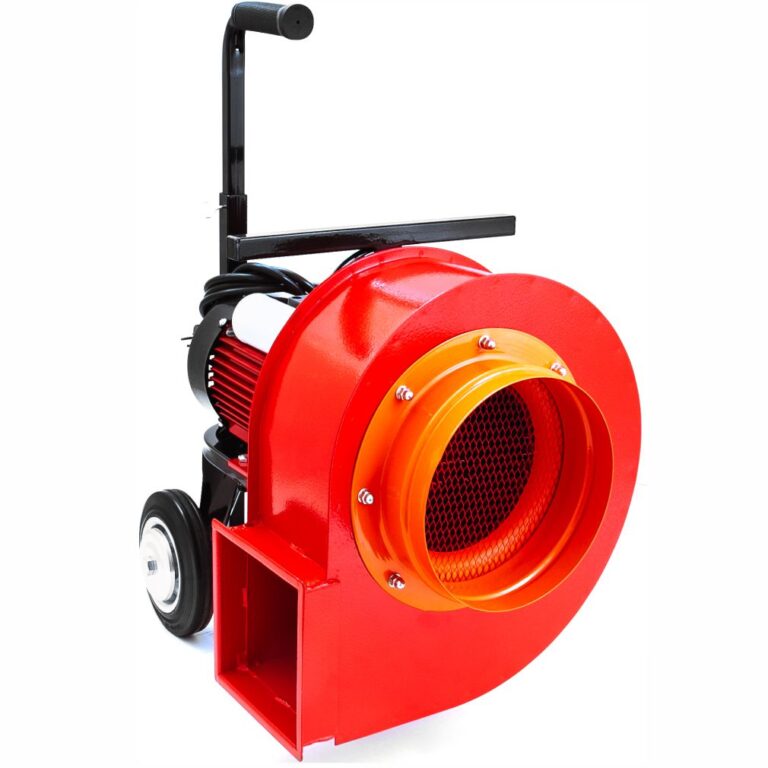

ДПЭ-7(4ЦМ)® применяется в помещениях, объемом от 700 до 1000м3. Производительность дымососа 3750м3/час.
Стандартная комплектация дымососов ДПЭ-7(*ЦМ)® – рукава всасывающий 5 м и напорный 10 м. Возможна поставка с рукавами произвольной длины.
В дымососах применяются однофазные электродвигатели 220 В 50 Гц
Дымососы ДПЭ-7(*ОТМ)
®, ДПЭ-7(*ОТ)®Супермощные турбированные дымососы ДПЭ-7(4ОТМ)®, ДПЭ-7(5ОТМ)®, ДПЭ-7(6ОТМ)® имеют производительность от 8000 до 15000 м3/час и предназначены для удаления дыма, газа, порошка или аэрозоля из помещений объемом свыше 1.000 м3.
Эти супермощные дымососы за одну секунду удаляют до 4000 л! Вы только представьте себе — 4 м 3 за 1 с!!!
Рассмотрим каждую модель детально:
ДПЭ-7(4ОТМ)® применяется в помещениях, объемом от 1000 до 1500м3.
Производительность дымососа 8000м3/час.
ДПЭ-7(5ОТМ)® применяется в помещениях, объемом от 1500 до 2500м3. Производительность дымососа 12000м3/час.
ДПЭ-7(6ОТМ)® применяется в помещениях, объемом от 2500 до 3000м3. Производительность дымососа 15000м3/час.
Установка АССклин для сбора огнетушащего порошка и аэрозоля
Автономная установка вакуумной пылеуборки АССклин входит в состав комплекса взаимосвязанного оборудования передвижной установки АССпас, предназначенной для оперативного удаления газов, дыма и огнетушащих веществ из помещений после действия установок газового, порошкового или аэрозольного пожаротушения.
Установка состоит из:
- корпуса;
- всасывающего устройства;
- фильтрующего элемента.
Корпус предназначен для установки фильтрующего элемента. На корпусе установлена съемная крышка, в которой находится вентиляционный блок и электрическое устройство включения установки.
Для перемещения установки корпус установлен на колесное шасси с ручкой. Ручка также используется для перемещения установки через препятствия.
Всасывающее устройство предназначено для сбора огнетушащего порошка.
Всасывающее устройство состоит из гофрированного всасывающего рукава, металлической направляющей трубы и насадок.
Установка АССпир для сбора огнетушащего порошка и аэрозоля
Установка для сбора до 15 кг огнетушащего порошка или аэрозоля. Для удаления витающего порошка или аэрозоля используется дымосос ДПЭ-7(*ЦМ) ® ДПЭ-7(1Р)®. Установка АССпир изготавливается по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов»
Установка состоит из:
- корпуса;
- фильтрующего элемента.
Корпус с откидывающейся крышкой предназначен для установки фильтрующего элемента. На корпусе с торцов имеются входной и выходной фланцы, через которые подается загрязненный и выходит очищенный воздух.
Для перемещения установки на корпусе установлены колеса.
Для подключения установки к дымососу используются рукава, входящие в комплектдымососа.
Установка ЦиклАСС для сбора огнетушащего порошка и аэрозоля
Установка ЦиклАСС входит в состав комплекса взаимосвязанного оборудования передвижной установки АССпас, предназначеной для оперативного удаления дыма, газов и огнетушащих веществ из помещений после действия установок газового, аэрозольного или порошкового пожаротушения.
Установка вакуумной пылеуборки для удаления свыше 50 кг остаточной массы порошка или аэрозоля. Для удаления остаточной массы порошка или аэрозоля ЦиклАСС используется совместно с дымососом ДПЭ-7(1Р)® или автономной установкой АССклин.
Узлы Стыковочные серии УС-1
- ( для подключения дымососов )
Узел Стыковочный УС-1вп® предназначен для подключения дымососа, подачи в загазованное помещение чистого воздуха и обеспечения нераспространения токсичных газов, дыма и огнетушащих веществ по аварийному зданию.
Узел Стыковочный УС-1вв® и УС-1ду® предназначены для подключения напорной рукавной линии к вытяжной системе вентиляции или к шахте газодымоудаления.
Дымососы пожарные ДПЭ-7(*ОТП)
®, ДПМ-7(*ОТП)®Супермощные, турбированные дымососы производительностью от 8000 до 15000 м3/час ДПЭ-7(*ОТП)®, ДПМ(*ОТП)® предназначены для:
- удаления дыма с температурой до 200oС при тушении и после ликвидации пожара;
- нагнетания свежего воздуха с целью снижения температуры и токсичности
газодымовоздушной среды.
Применяемые электродвигатели в дымососе ДПЭ-7(*ОТП)® – однофазные 220 В, 50 Гц.
Возможна поставка с приводом от э/двигателя трехфазного 380 В.
В дымососе ДПМ-7(*ОТП)® привод от 4-тактного двигателя внутреннего сгорания (ХОНДА, ИНТЕК и т.п.).
Дымососы ДПМ-7(*ОТП)®, ДПЭ-7(*ОТП)® установлены в трубчатом каркасе, что обеспечивает его сохранность и работоспособность при ударах и падениях.
Дымососы пожарные ДПЭ-7(*ЦП)

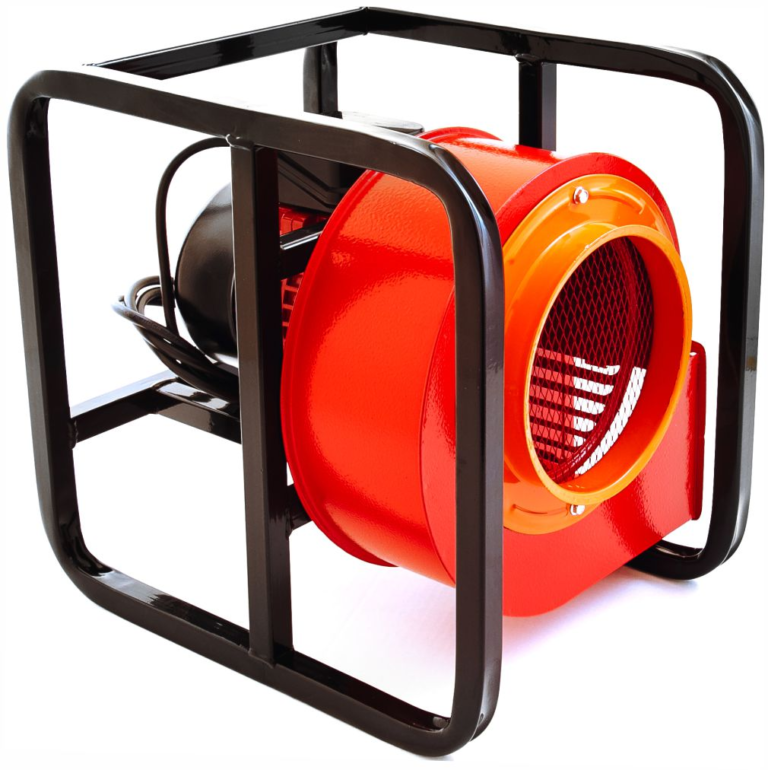

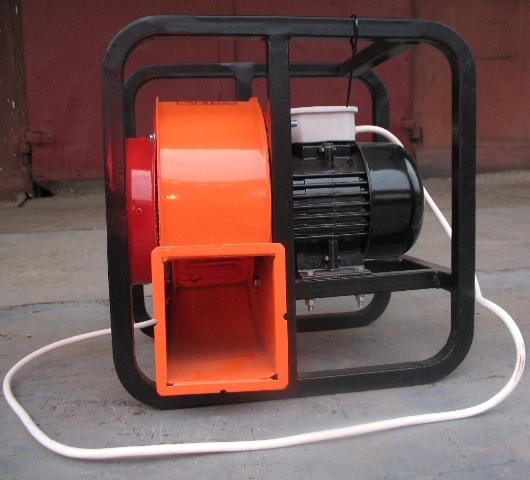

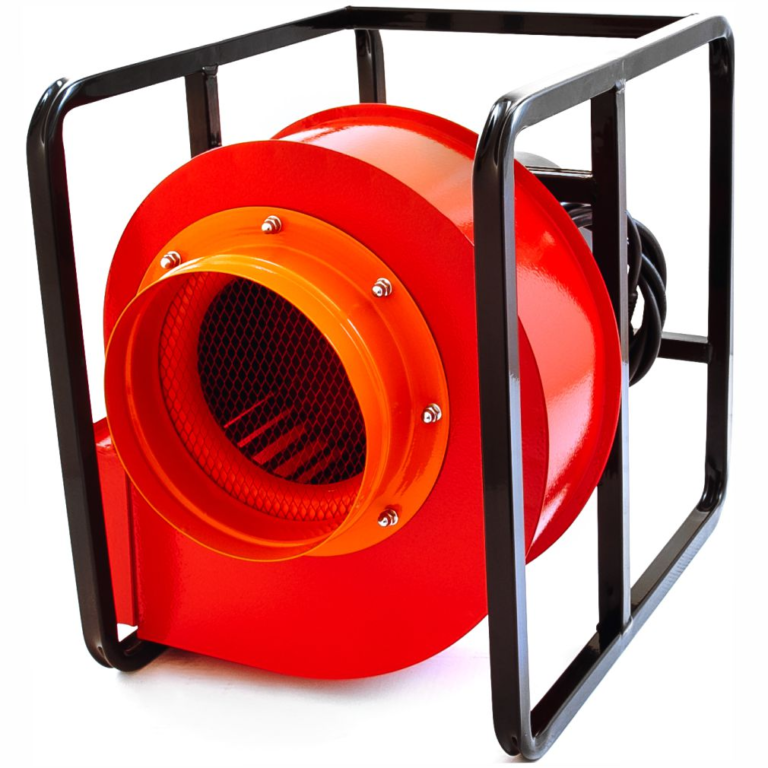

®, ДПМ-7(*ЦП)®Малогабаритные, легкие и мощные дымососы производительностью до 4.200 м3/час оснащены приводом от 4-тактного двигателя внутреннего сгорания (ХОНДА, ИНТЕК и т.п.).
Применяемые электродвигатели в дымососе ДПЭ-7(*ЦП)® – однофазные 220 В, 50 Гц.
Дымососы — ОстСтарСервис
Передвижные вентустановки ДПЭ-7(*ЦМ) и ДПЭ-7(*ОТМ)
Малогабаритные, легкие и мощные передвижные вентустановки ДПЭ-7(1ЦМ), ДПЭ-7(2ЦМ), ДПЭ-7(4ЦМ) а так же супермощные турбированные вентустановки ДПЭ-7(4ОТМ), ДПЭ-7(5ОТМ), ДПЭ-7(6ОТМ имеют производительность от 1500 до 15000 м3/час и предназначены для удаления дыма, огнетушащего газа, порошка или аэрозоля из помещений объемом до 3000 м3 или нагнетания свежего воздуха с целью снижения температуры и токсичности газодымовоздушной среды. Вентустановки смонтированы на колесных шасси, которые позволяют легко перемещать их одному человеку.
- ДПЭ-7(1ЦМ): производительность 1500 м3/час, габаритные размеры 510х290х480 мм, масса 15 кг.
- ДПЭ-7(2ЦМ): производительность 2500 м3/час, габаритные размеры 540х320х520 мм, масса 28 кг.
- ДПЭ-7(4ЦМ): производительность 3750 м3/час, габаритные размеры 600х420х530 мм, масса 30 кг.
- ДПЭ-7(4ОТМ): производительность 8000 м3/час, габаритные размеры 460х510х720 мм, масса 28 кг.
- ДПЭ-7(5ОТМ): производительность 12000 м3/час, габаритные размеры 560х510х820 мм, масса 30 кг.
- ДПЭ-7(6ОТМ): производительность 15000 м3/час, габаритные размеры 660х510х920 мм, масса 32 кг.
Режим работы – продолжительный (не более 1 часа)
Стандартная комплектация вентустановки серии ДПЭ-7(*ЦМ) – рукава всасывающий 5 м и напорный 10 м. Возможна поставка с рукавами произвольной длины.
В вентустановках применяются однофазные электродвигатели 220 В, 50 Гц мощностью 2 кВт.
Переносные вентиляционные установки ДПМ-7(*ЦП) и ДПМ-7(*ОТП)
Вентустановки ДПЭ-7(*ЦМ) ДПЭ-7(*ОТМ) установлены в силовом трубчатом каркасе, что обеспечивает их сохранность и работоспособность при ударах и падениях.
Вентустановка перемещается двумя людьми, для переноса используются силовые элементы каркаса.
Изделие может служить для преобразования специальный веществ в огнетушащую пену.
Вентустановки имеют производительность от 2500 до 15000 м3/час. Предназначены для удаления дыма с температурой до 200 oС при тушении и после ликвидации пожара или нагнетания свежего воздуха с целью снижения температуры и токсичности газодымовоздушной среды.
- ДПМ-7(2ЦП): производительность 2900 м3/час, габаритные размеры 470х520х520 мм, масса 29 кг.
- ДПМ-7(4ЦП): производительность 4200 м3/час, габаритные размеры 470х520х520 мм, масса 29 кг.
- ДПМ-7(4ОТП): производительность 9200 м3/час, габаритные размеры 890х490х550 мм, масса 28 кг.
- ДПМ-7(5ОТП): производительность 15000 м3/час, габаритные размеры 960х490х600 мм, масса 32 кг.
- ДПМ-7(6ОТП): производительность 17000 м3/час, габаритные размеры 1060х490х670 мм, масса 35 кг.
Режим работы – продолжительный (не более 1 часа).
Стандартная комплектация вентустановки серии ДПМ-7(*ЦП) и ДПМ-7(*ОТП) – рукава всасывающий 5 м и напорный 10 м. Возможна поставка с рукавами произвольной длины.
В вентустановках применяются 4-тактные двигатели внутреннего сгорания (ХОНДА, ИНТЕК, B&S и т.п.) мощностью 4,5-6 л.с.
