пошаговая инструкция с фото и видео

Пол пришёл в негодность и необходимо срочно сделать ремонт. Какой материал выбрать для финишной отделки, чтобы приятно было ходить босиком и покрытие выглядело аккуратно, свежо и уютно? Прекрасным решением будет использование натурального природного материала — древесины. Современные технологии позволяют из обычного дерева сделать прочную и привлекательную шпунтованную доску для пола своими руками.

Содержание

1 Что такое шпунтованная доска
- 1.1 Для чего нужна и где применяется
- 1.2 Как устроена
2 Преимущества и недостатки материала
3 Как сделать шпунтованную доску своими руками
- 3.1 Необходимые материалы и инструменты
- 3.2 Пошаговый процесс изготовления
- 3.3 Видео: как сделать шпунтованную доску своими руками

Что такое шпунтованная доска

Классическая обрезная доска используется для отделки пола уже много веков. В результате получается тёплый и ровный пол, но есть у такого покрытия недостатки, которые снижают комфортность:

назойливый скрип половиц, избавиться от которого бывает очень трудно;
щели между досками, через которые проходит влага и холодный воздух;
опасные для кожи занозы и неровности;
торчащие шляпки гвоздей.

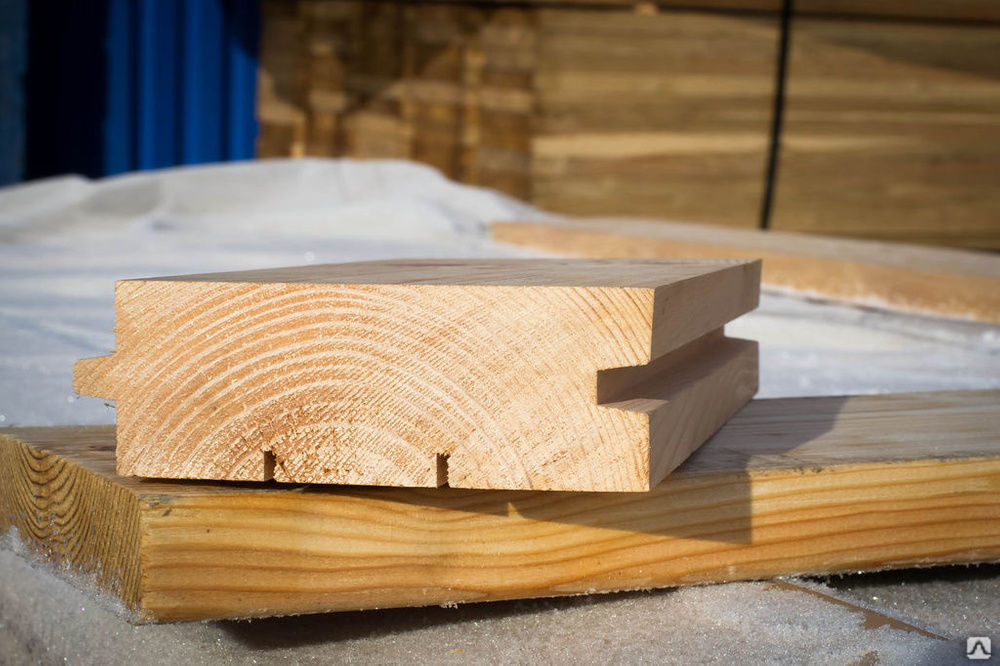

Шпунт — это выступ, который проходит вдоль всего ребра доски и закрывается в замок при соединении с противоположным торцом аналогичного товара

Доска шпунтованная — это обрезная доска пола, с боковыми поверхностями, обработанными под шпунт для более качественной укладки.

Сегодня пол из деревянного массива лишён неприятных минусов, хотя для его создания применяются традиционные сорта лиственных, дубовых и хвойных пород:

лиственница прекрасно выдерживает механические нагрузки, она устойчива к истиранию и не гниёт при повышенных показателях влажности. Такой пол можно использовать на улице для строительства террас и веранд, не требуется покрывать лаком, при желании можно использовать бесцветное или тонирующее масло для ухода;
дуб имеет плотную и твёрдую древесину, дубовый пол прослужит долго и не поцарапается от стульев или каблуков;
сосна и ель отличаются мягкостью, они приятны на ощупь, но требуют покрытия лаком.

Выпускается также доска из берёзы, ольхи, ясеня, красного дерева, тика, других ценных и экзотических пород древесины.

Для чего нужна и где применяется

Этот природный материал используют в строительстве для укладки финишного напольного покрытия и чернового пола в частных домах и квартирах, на балконах и лоджиях, верандах и террасах, саунах и общественных помещениях.

Для производственных и коммерческих помещений с большим количеством людей и техники, необходимостью частой влажной уборки и постоянными механическими нагрузками использование деревянных досок для пола не рекомендуется.

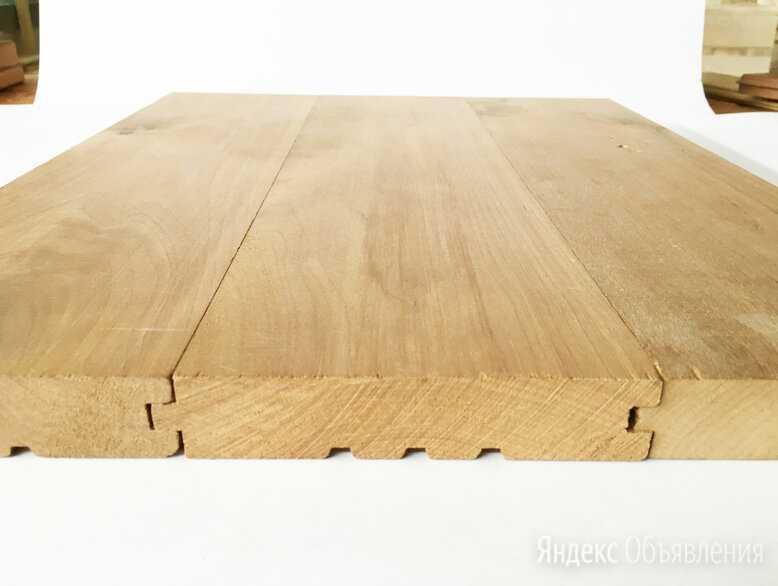

У шпунтованной доски нижний слой остаётся необработанным

Ольха и осина по действующему ГОСТу 8242 может использоваться для настила полов только в жилых комнатах. Из дешёвых досок сорта С делают обычно черновые полы.

Подробнее про то, что такое массивная доска, какие бывают виды и сорта, преимущества и недостатки материала, а также, отличие от других видов покрытия, вы узнаете в статье: https://pol-master. com/pol-pokritiya/massivnaya-doska-dlya-pola.html.

Как устроена

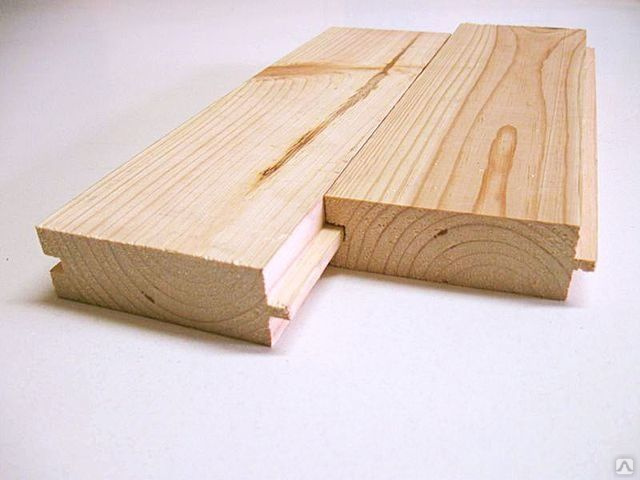

Шпунтованная доска имеет свои конструктивные особенности, благодаря которым она обретает улучшенные технические характеристики для создания качественного чистового пола:

Размеры таких досок приведены к нескольким стандартным габаритам для лёгкости расчёта расхода материала и удобству в укладке. Длина доски обычно выбирается равной длине комнаты. Возможно изготовление и более длинных или толстых планок по индивидуальным заказам.

Стандартные размеры:

длина варьируется от 100 до 400 см;
ширина достигает от 8,5 до 10 см;
толщина бывает от 2,5 до 3,5 см.

Преимущества и недостатки материала

Усовершенствованная с помощью современных технологий шпунтованная половая доска имеет массу преимуществ перед обычной обрезной:

замковое соединение даёт равномерное распределение нагрузки, плотное прилегание и отсутствие щелей между досками, более высокие показатели теплоизоляции и шумопоглощения. Пол выглядит как единое бесшовное полотно, его не нужно циклевать;
срок службы шпунта составляет несколько десятилетий. Ремонт успеет надоесть, а выглядеть будет всё так же великолепно. В таком случае можно отшлифовать поверхность и придать ей другой тон с помощью морилки или цветного лака;
Стандартные размеры позволяют легко заменить отдельную планку или скомбинировать различные сорта древесины в оригинальный ансамбль;
гладкая лицевая сторона материала выглядит роскошно сразу после покупки, она не требует дополнительной шлифовки, её можно покрывать лаком или защитными составами без риска поднятия ворса, по ней приятно и безопасно ходить босиком;
абсолютная экологическая безопасность этого природного материала и бесклеевое соединение позволяют использовать его в детских комнатах и спальнях. Антистатический эффект не притягивает пыль к поверхности пола и облегчает уход;

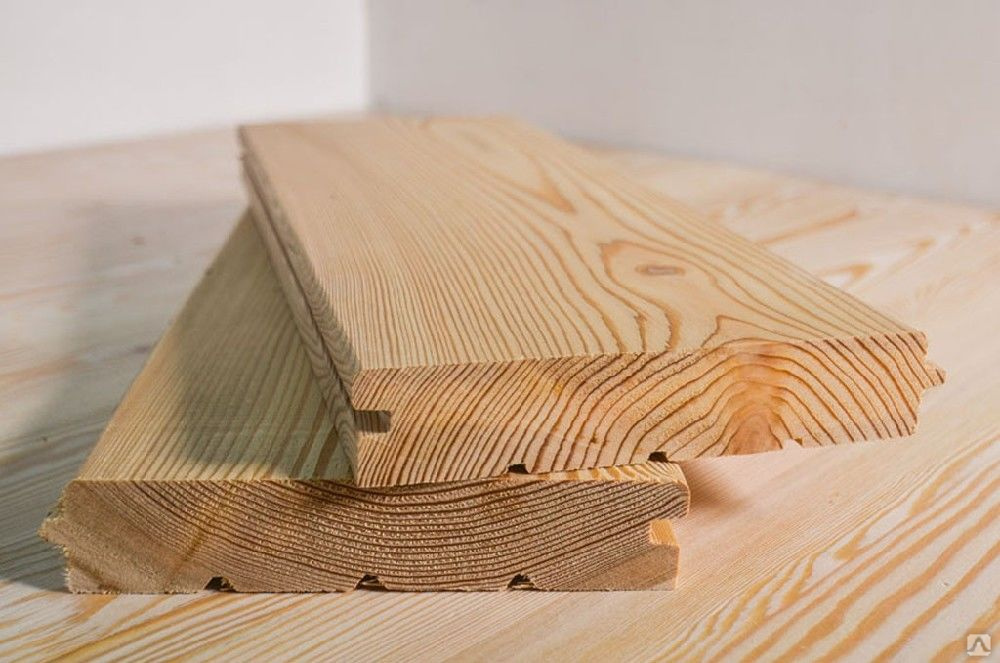

благодаря наличию шпунтов и канавок на тыльной стороне изделия пол более устойчив к воздействию влаги, не коробится, не рассыхается, не скрипит. Нижняя вентиляция препятствует развитию грибка и плесени;
простота монтажа позволяет уложить чистовой пол даже начинающему специалисту, что значительно снижает стоимость ремонта;
разнообразие пород древесины, способов обработки и различных декоративных эффектов даёт широкие возможности для украшения интерьера и придания дому неповторимого стиля.

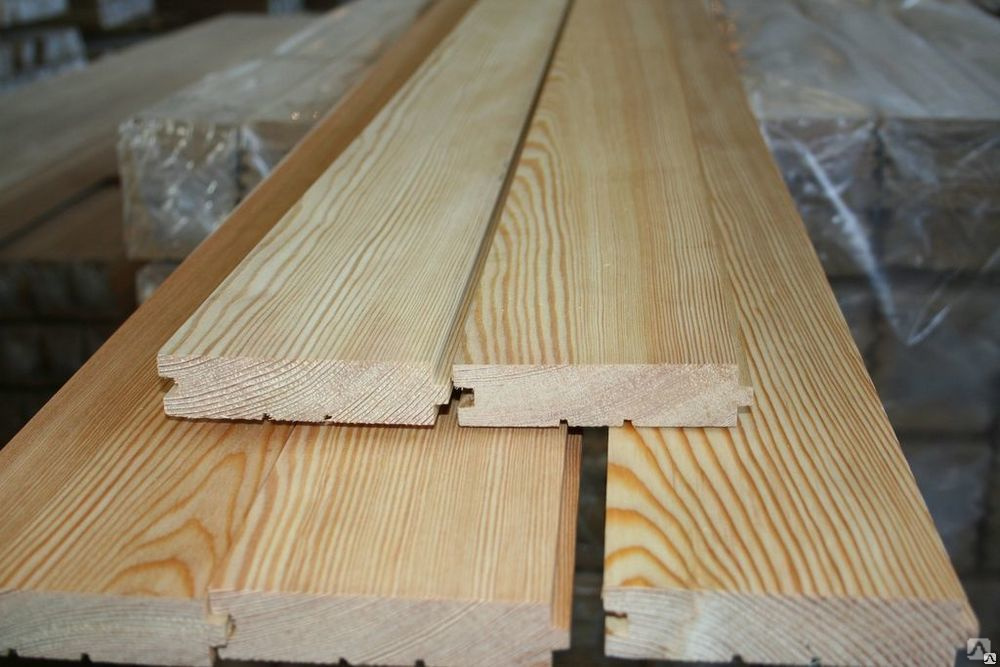

Чаще всего шпунтованную доску укладывают на укреплённые лаги

Ровный и красивый деревянный пол необходимо дополнить плинтусом, чтобы получить законченный вид помещения. О том, как прикрепить плинтус к полу, вы можете прочитать в материале: https://pol-master.com/pol-pokritiya/plintus/kak-prikrepit-plintus-k-polu.html.

Есть у шпунтованной доски недостатки, как и у любого натурального материала:

низкая устойчивость к воздействию воды, при постоянном намокании материал может разбухать и гнить. Для решения этой проблемы древесину пропитывают антисептиками, а также покрывают защитными маслами, восками, лаками;
высокая стоимость материала обусловлена его натуральностью, качеством исходного сырья и сложностью технологии обработки;
пожарная опасность снижается путём пропитки антипиренами, препятствующими возгоранию дерева.

Как сделать шпунтованную доску своими руками

Ещё одним немаловажным достоинством шпунтовки является возможность её изготовления своими руками при наличии определённых навыков по деревообработке. Эта кропотливая работа требует свободного времени и знания тонкостей технологии, а также правил выбора качественного сырья. По внешнему виду и состоянию материала доска разделяется на следующие сорта:

экстра — самый дорогостоящий сорт, на его поверхности нет сучков и дефектов, он имеет абсолютно гладкую, однородную структуру;
А — сорт высокого класса, но на его поверхности допускаются небольшие пятна и потемнения без наличия сучков или иных дефектов древесной структуры;
В — самый популярный сорт средней ценовой категории. Сучки и другие включения и пятна на его поверхности не портят общий вид, а создают дополнительный декоративный эффект натуральности;
С — дешёвый сорт с допустимыми различными неоднородностями структуры и сквозными сучками.

Влажность шпунта можно легко определить влагомером

Определившись с сортом, следует обратить внимание на другие критерии выбора исходного пиломатериала:

влажность должна составлять 10–15%, а в идеале до 8%, таких показателей добиваются с помощью промышленной сушки в специальных камерах, после которой доска приобретает свой стабильный размер и больше усыхать не будет. Определить качественную сушку можно по блестящей поверхности и звонкому звуку при постукивании, а высокий уровень влажности определяется по наличию конденсата на внутренней стороне полиэтиленовой упаковки;

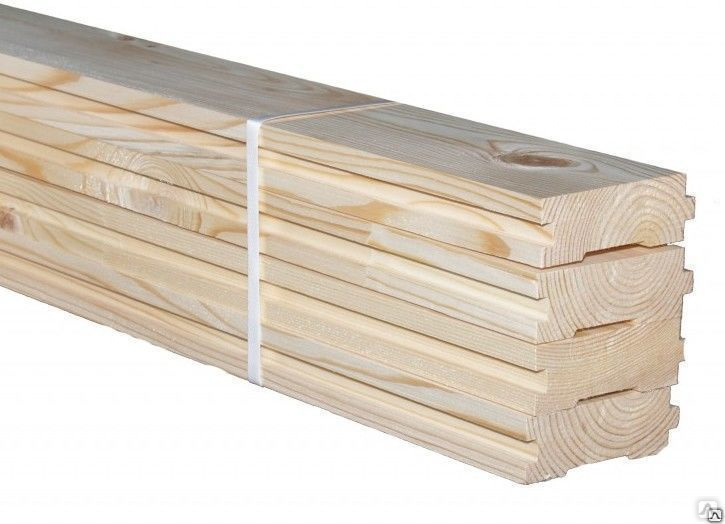

целостность упаковки позволит сохранить низкий уровень влажности и качество сырья, при покупке следует также проверить наличие сертификатов, чеков и другой сопроводительной документации, рекомендуется выбирать продукцию известных крупных брендов, которые заслужили доверие потребителей, дешёвая доска неизвестного производителя может быть низкого качества;
нарушения геометрии и гладкости шлифовки, особенно у товара высокого класса, недопустимы, они усложнят укладку и могут испортить внешний вид готового покрытия. Эти параметры проверяются визуально и вручную;
при сочетании нескольких разных пород дерева следует подбирать доски одного стандартного размера, чтобы уменьшить количество обрезков. Порода древесины зависит от назначения помещения и планируемых нагрузок, условий эксплуатации.

Необходимые материалы и инструменты

Доски куплены, теперь можно начинать работу.

На крупных заводах шпунтование производится на высокоточных станках с программным управлением.

Для домашнего шпунтования понадобятся следующие инструменты и материалы:

рулетка, уровень, линейка, угольник, карандаш для разметки;
пропитка от огня и биологических поражений;
электролобзик или ножовка для коррекции размеров;
фуганок с функцией отбора четверти, фрезерный станок;
струбцины для фиксации заготовки.

В случаях, когда нельзя использовать массивные доски для пола, хорошим вариантом может оказаться покрытие пола инженерной доской. Что такое инженерная доска и как ее монтировать, расскажем на нашем сайте: https://pol-master.com/pol-pokritiya/trehsloynaya-inzhenernaya-doska.html.

Пошаговый процесс изготовления

Конечно, добиться производственного класса досок сорта экстра в домашней мастерской не получится, но сделать замковое соединение и в дальнейшем получить красивый ровный пол без скрипа и щелей — вполне по силам.

Этапы работ, которые нужно выполнить:

Перед работой следует подержать купленное сырьё в помещении несколько часов для адаптации к температурному режиму и влажности. Сухую чистую готовую к обработке доску необходимо закрепить на рабочем столе струбцинами так, чтобы она не шаталась и не смещалась в процессе работы.
Отмерить по длинной стороне середину торцевой боковой поверхности и нанести разметку для замкового соединения.
У влажной древесины цвет темнее и поверхность матовая
Ручным фуганком или на фрезерном станке нужно очень точно и аккуратно вырезать четвертной паз в одном длинном торце доски.
Эта работа не терпит ошибок, в случае смещения или искривления линии пропила доску придётся выбросить
На другом торце нужно выбрать четверти по краям от начерченной оси, чтобы получился шпунт.
Таким образом необходимо выпилить выступы и пазы на всех досках
На тыльной стороне доски пропилить желоба или пазы для вентиляции, достаточно одного паза. С лицевой стороны при необходимости произвести шлифовку
Обработать готовые планки антисептиком и пропиткой от возгорания, которые продлят срок эксплуатации пола и отдалят необходимость ремонта.

Видео: как сделать шпунтованную доску своими руками

Шпунтованная доска прослужит десятки лет, если материал выбран правильно и шпунтование сделано не спеша и аккуратно. После укладки полы желательно покрыть несколькими слоями защитного лака, тогда их можно будет мыть, передвигать тяжёлую мебель и ходить по ним на шпильках без риска поцарапать или продавить. Твёрдые породы, устойчивые к механическим воздействиям можно покрыть специальным маслом, которое подчеркнёт красоту и выявит фактуру древесины.

Автор: strelka2018

Строганная шпунтованная доска является распространенным строительным материалом, так как дерево является экологичным, прочным и в то же время долговечным материалом. К тому же благодаря наличию шпунта упрощается процесс его монтажа. Ниже мы подробней ознакомимся с особенностями шпунтовой доски и областями ее использования, а также рассмотрим, на что обращать внимание при выборе и как ее сделать самостоятельно.

Итак, главной особенностью этого материала является наличие шипа и паза. Собственно, это замковое соединение и делает данный его таким популярным. Благодаря шпунту доски плотно и надежно состыковываются друг с другом, образуя сплошную поверхность без щелей.

Рассматриваемый пиломатериал чаще всего используется в качестве отделочного покрытия. В частности, традиционная область его применения – это обустройство дощатого пола. С помощью шпунтованной доски можно постелить как простильный пол, т.е. из длинных досок, так и наборной – из коротких.

Следует отметить, что имитацию бруса можно использовать не только для обшивки стен, но даже для строительства домов. Принцип их возведения напоминает строительство из обычного бруса. Дощатый домик может использоваться как дачный или садовый для временного проживания.

После изготовления материала выполняется укладка шпунтованной доски своими руками на пол или ее крепление на стену. В любом случае данная процедура заключается в соединении досок между собой и фиксации саморезами к основанию.

Главной особенностью шпунтованной доски является наличие паза и шипа для надежного соединения материала между собой. Это позволяет применять его в самых разных областях строительства. Единственное, при выборе доски для тех или иных целей следует учитывать ее толщину и другие некоторые параметры, так как в одних случаях оптимальным вариантом может быть шпунтованная доска 20 мм, а в других –потребуется более толстый пиломатериал.

Шпунтованная доска может отличаться по ширине, толщине и виду дерева, из которого она изготовлена Деревянные полы ни когда не выйдут из моды. Ведь такая отделка выглядит натурально и благородно. К тому же, дерево – это экологичный и природный продукт, который не выделяет вредных соединений. Существует несколько вариантов оформления пола древесиной. Вы можете выбрать паркет, или паркетную доску, но. Пожалуй, самым необычным видом отделки является шпунтованная доска. Что это за материал, и для чего его используют – читайте далее.

Шпунтованная доска изготавливается из древесины. У такого элемента с одной стороны расположен сантиметровый паз, а с другой шип такой же длинны. Свое название получили, как раз из-за наличия такой замочной системы, ведь паз по-другому называют шпунт.

Шпунтовка из лиственницы не боится влаги, но стоит в два раза дороже сосновых досок. Этот материал более долговечный и непривлекательный для насекомых.
Дубовая и ясеневая доска – это наиболее дорогостоящий и красивый материал. Полы из деревьев таких пород выглядят благородно и аристократично. Высокую стоимость окупает прочность и долгий срок службы.

На строительных рынках вы сможете приобрести шпунтованные доски всех существующих видов. Прежде всего, при выборе материала, обращайте внимание на его влажность. Деревянная половая доска должна быть насыщена жидкостью, не более чем на 10 %.

Бесшовная конструкция из шпунтованных досок отлично смотрится во многих стилях интерьера. Особенно удачно будет выглядеть такое покрытие в помещениях, выполненных в стиле лофт.
В случае поверхностного повреждения пола из деревянных массивных досок, ему легко вернуть привлекательный внешний вид, заново его отшлифовав и вскрыв новым слоем лака.

Дерево – дорогостоящий природный материал, поэтому шпунтованная доска будет стоить дороже большинства других напольных покрытий. Цена такого материала со временем окупится за счет его прочности и долгого срока службы.

Первый вариант использования шпунтованной доски – это отделка чернового пола. В таком случае сверху на доски нужно стелить декоративное покрытие. Для укладки на черновой пол, можно использовать доски из массива сосны, они не сырые и стоят дешевле всех остальных пород древесин.

Еще один способ применения шпунтованных досок – это лицевая отделка пола. Такой дизайнерский ход отлично смотрится в большинстве интерьеров. Для отделки лицевой поверхности чаще всего используются доски из лиственницы, дуба или ясеня. Такие породы деревьев более крепкие, к тому же они выглядят намного благороднее сосновых материалов.

Сосновые доски гармонично смотрятся в сочетании с обоями приглушенных цветов. Также если вы хотите сделать половое покрытие более оригинальным, то можете обработать его морилкой любого цвета. Такой прием обеспечит половому покрытию дополнительную защиту.

Какое бы основание вы не использовали, вам необходимо позаботиться о дополнительном утеплении пола. Сначала на черновой пол укладывается гидроизоляционная пленка, затем утеплитель, например, стекловата, последним слоем вновь укладывается пленка. Только после того, как все слои находятся на своем месте, можно использовать саму шпунтованную доску.

Прежде всего, чтобы уложить доски на бетон, необходимо провести некоторые подготовительные работы. Выравнивать основание можно двумя способами: с помощью самовыравнивающейся стяжки или используя металлический шпатель и цементно-песочный состав.

Далее необходимо выбрать утеплитель и гидроизоляционную пленку. Какие материалы лучше, сказать сложно. Ясно одно, что идеальным вариантом считается натуральный утеплитель и прочная полиэтиленовая пленка. Также вы можете использовать гидроизоляционный грунт.

На бетонное основание крепится фанера или ДСП. Расстояние, на котором должно находиться ребро фанеры, от стен составляет 1,5 см. Меду листами фанеры также оставляю зазор. Он должен быть равен 2 мм. Для крепления этого слоя, вам понадобятся саморезы, которые утапливаются в дерево.
К фанере крепятся сами шпунтованные доски. Первый элемент нужно класть шипом к стене, а круглым пазом от нее. Чтобы стянут доски используют саморезы или гвозди. Такое стягивание должно воспроизводится под углом 45-50 градусов, с шагом 30 см.

Стягивать доски можно с помощью домкрата. Прибейте к последней лаге бруски, в них будет упираться винтовой домкрат. Вторую балку установите на ребро доски. Установите домкрат так, чтобы он упирался и в брусок на лаге, и в брусок на доске. Таким образом, вы сможете крепко соединить доски.

Чтобы отделать шпунтованными досками свой дом, не обязательно покупать готовый материал. Фальцованная доска вполне может быть сделана своими руками. Для этого вам понадобится ручной фуганок и фрезерный станок, а также, какой либо обрезной инструмент, а также сухие доски.

Angelim Vermelho шпунтовые доски, подходящие для подпорной стены. Эти доски имеют толщину 2 см, единственная подходящая толщина для шпунтовой доски. Вы можете использовать древесину как отдельные детали или сделать деревянную перегородку

Тип дерева	Ангелим Вермельо
Толщина	2,0 см
Ширина	20,0 см
Длина	Заказ на единицу

СПАЛЬНЫЕ	ПРАКТИЧЕСКАЯ ДЛИНА

✔ Плетеный почвопокровный	✔ Против роста сорняков
✔ Черный	✔ Непрозрачный

Толщина:	2 мм
Ширина:	2,15 см
Длина:	На ваш выбор
Применение:	На ваш выбор

С помощью шпунтовых досок от Hardhout Discount из пород дерева Azobe или Angelim Vermelho вы можете определить предпочтительную высоту ваших подпорных стен. Мы поставляем эти доски шириной 15 см и 20 см.
Для чего используются шпунтовые доски?
Если у вас за домом есть канава или пруд и вы хотите укрепить берега, чтобы земля не просела. Из шпунтовых досок размером 2,0 см х 15 см или 20 см можно сделать переборку, которую можно установить на необработанные пиломатериалы размером 6 см х 6 см или 7 см х 7 см. Мы рекомендуем закрепить тканый грунт на задней части переборки, длина которого не менее чем на 1 метр превышает высоту переборки. Таким образом, вы оптимально защитите банки.

Мы продаем только сыпучие материалы для шпунтовых свай, почти невозможно иметь на складе любую длину и высоту, так как все канавы и пруды разные. Мы поставляем доски, с помощью которых вы можете самостоятельно сделать шпунт различной высоты. У нас есть решение для всего! Помимо досок для подпорной стенки, например, пруд или канаву, вы также можете заказать наши столбы из твердой древесины в Azobe или Angelim Vermelho, оба типа древесины имеют правильные свойства для шпунтовых свай, таким образом, ваша подпорная стена прослужит много лет, так как это большие расходы, и вы хотите быть уверенным о качестве древесины, которую вы собираетесь использовать. Вам нужна консультация по конкретному проекту? Мы знаем свое дело, поэтому не стесняйтесь обращаться к нам по электронной почте или звонить, мы будем рады помочь.

У нас можно заказать шпунтовую древесину для изготовления готового к установке шпунтового каркаса, иногда это кажется сложнее, чем есть на самом деле. Вы также можете установить подпорную стенку на месте, если речь идет о неглубокой канаве или пруду. Вы можете составить шпунт самостоятельно по предпочтительной высоте, высота всегда зависит от глубины воды и высоты набережной.

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

1 Введение
2 Деревянные шпунтовые сваи
3 Железобетонные шпунтовые сваи
4 Стальные шпунтовые сваи
- 4.1 Обычные секции
- 4.2 Прямые секции стенки
- 4.3 Коробчатые секции
- 4.4 Составные секции
5 Установка
6 Статьи по теме Проектирование зданий

Шпунтовые сваи представляют собой секции листовых материалов с замковыми краями, которые забиваются в землю для удержания грунта и поддержки земляных работ. Шпунтовые сваи чаще всего изготавливаются из стали, но также могут быть изготовлены из дерева или железобетона.

Деревянные шпунтовые сваи обычно используются для коротких пролетов временных конструкций и для сопротивления легким боковым нагрузкам. Обычно они соединены между собой шпунтовыми соединениями. Недостатком деревянных свай является то, что они требуют консервирующей обработки и, как правило, не подходят для грунтов, состоящих из камней.

Железобетонные шпунтовые сваи формируются из сборных железобетонных элементов, обычно соединенных между собой шпунтовыми соединениями. Они обычно используются в постоянных речных насыпях, каналах и других морских сооружениях. Носки свай обычно обрезают с наклонной поверхностью для облегчения забивки и блокировки, а оголовки завершают отливкой накрывающей балки.

Сталь является наиболее распространенной формой шпунтовых свай , так как она обладает хорошей устойчивостью к высоким нагрузкам при движении, отличной водонепроницаемостью и может быть увеличена в длину с помощью сварки или болтового соединения. Они соединены замковым соединением.

К ним относятся шпунтовые сваи Ларсена и Фродингема , которые представляют собой системы взаимосвязанных стальных свай. Они обладают хорошими ходовыми качествами и спроектированы таким образом, чтобы обеспечить хорошую прочность при малом весе.

Замковая система облегчает установку свай (забивку) и забивку, а также обеспечивает плотное прилегание свай для эффективного гидрозатвора. В некоторых случаях перед затиркой швов можно нанести герметик, который расширяется по толщине, образуя водонепроницаемое соединение.

Они обычно используются для защиты береговой линии, где ожидаются большие изгибающие моменты и большие осевые нагрузки. Типичная составная свая представляет собой двойную секцию Frodingham, приваренную к полке универсальной двутавровой балки.

Вождение должно быть тщательно контролируемым и должно быть немедленно остановлено, если свая перестает проникать в почву, прежде чем перейти к следующей свае. В некоторых случаях несколько соседних свай не смогут проникнуть на проектную глубину. В этот момент следует приложить усилия для устранения препятствия либо путем частичной выемки грунта, либо с помощью струи воды. Существует приемлемое количество «недозабитых» шпунтовых свай , но оно будет варьироваться в зависимости от конкретных проектных требований.

Шпунтовые сваи имеют тенденцию отклоняться от вертикальной плоскости во время забивки и наклоняться вбок. Это происходит из-за столкновения с препятствиями в почве, которые действуют как отклонение. Чтобы противостоять этому, следует использовать направляющие элементы управления.

Одним из способов является забивка свай в панелях. Это включает в себя забивку и забивание двух свай с частичным или полным заглублением с обоих концов группы свай. Таким образом, панель поддерживается сваями с «буксировкой» во время перемещения в конечное положение. Пара, оставленная на конце, образует опору для следующей панели.

Вибрационные молоты часто используются для установки шпунтовых свай , хотя, если грунты слишком твердые или плотные, можно использовать ударный молоток. В некоторых местах, где вибрация вызывает беспокойство, листы можно гидравлически вдавливать в землю.

Шпунтовые сваи
9 июля 2018 г.
Посмотреть полную версию здесь.
См. часть I здесь.
Введение
Шпунтовые сваи по определению являются конструкционными единицами, которые при соединении друг с другом образуют непрерывную стену, как правило, для удерживания земли или исключения воды. Блокировочные устройства, выполненные в составе изготовленного изделия, обеспечивают сплошность стены. Шпунтовые сваи изготавливаются из стали, бетона, дерева, алюминия и других материалов. Сталь, безусловно, является доминирующим выбором из-за доступности, относительной прочности и простоты обращения, хранения и установки, хотя использование других материалов растет.
Стальной шпунт
Общая информация
Стальной шпунт обычно доставляется на проект с завода или со склада в заранее заказанной длине и укладывается в штабели, готовый к использованию.
Отдельные детали или предварительно сблокированные пары устанавливаются путем забивки с помощью ударных молотков, вибраторов или с помощью водоструйной обработки.
Листы «навинчиваются» друг на друга во время установки и забивания таким образом, чтобы образовалась непрерывная, относительно непроницаемая для грунта и воды стена.
При работе в качестве стены шпунт действует как балка под нагрузкой и поэтому должен сопротивляться изгибу.
Формы шпунтовых свай эволюционировали на протяжении многих лет от простых швеллерных секций с грубо изготовленными замками до U-образных профилей со встроенными накатными блокировками и до современного широкого ассортимента высокопрочных Z-образных профилей.
Применение
Искусственные острова
Переборки, в том числе доковые стенки для морских терминалов на воде
Коффердамы – временные, на воде или на суше, позволяющие проводить земляные работы и строительство постоянных сооружений
Отсекающие стены – в связи с земляными или бетонными плотинами или дамбами для замедления просачивания
Стены сухого дока
Подпорные стенки
Дамбы, защитные стены, дамбы, причалы, буны
Стены навигационных шлюзов и другие крупные навигационные сооружения
Ячейки для швартовки и поворота, дельфины.
Баржевые доки, состоящие из отдельных ячеистых конструкций
Ячейки защиты моста — для защиты опор моста от столкновений судов.
Типы
Стальной шпунт изготавливается в трех основных конфигурациях – «Z», «U» и «прямая» (плоская).
Исторически такие профили были «горячекатаной» продукцией строительных заводов. Подобно другим формам, таким как балки или швеллеры, они формируются во время последовательного прохода через разные клети прокатного стана. В случае шпунтовых свай, накатная муфта или блокировка являются дополнительной особенностью производства шпунтовых свай.
Некоторые производители используют процесс холодной штамповки, при котором из горячекатаной листовой стали изготавливаются традиционные формы шпунтовых свай.
Эти новые дополнения к продукту содержат блокировки, которые значительно отличаются от горячекатаных продуктов. Листовой прокат холодного формования изготавливается из рулона горячекатаной стали, а затем медленно пропускается через ряд роликов, которые постепенно изгибают или придают стали заданную форму.
Формы Z-типа
Конфигурация типа Z обычно считается самой прочной и эффективной.
Эти формы напоминают широкополочные балки, имеющие стенку и две полки. Блокировки расположены на фланцах на максимальном расстоянии от нейтральной оси, что обеспечивает высокий модуль сопротивления для сопротивления изгибающим моментам.
Из-за этого Z-образные формы традиционно использовались для более тяжелых строительных проектов. Однако теперь они дополняются арочными или U-образными формами для облегчения работы, а на рынке также представлены легкие Z-образные формы.
Замки горячекатаного Z-образного шпунта предназначены для свободного скольжения и целостности при забивке. Поскольку большинство Z-образных свай используются для возведения прямых стен, как правило, нет необходимости в каком-либо гарантированном колебании или отклонении между листами, хотя при необходимости они почти всегда достижимы, за исключением, возможно, очень длинных листов.
Шпунтовые сваи, произведенные в Соединенных Штатах, имеют конструкцию блокировки «шарик и гнездо». Исторически рекомендовалось, чтобы они приводились в движение таким образом, чтобы шарик блокировки был ведущим. Тогда розетка имела предварительно расчищенный путь в землю. Важность этой рекомендации была должным образом поставлена под сомнение, и многие стены были успешно установлены без соблюдения этой процедуры. Эти замки не предназначены для применений, где важно сопротивление натяжению.
Несмотря на некоторое общее сходство стилей, замки Z-образных свай европейских и японских производителей различаются в зависимости от производителя.
В целом, независимо от того, является ли укладка зарубежной или отечественной, пользователь не должен исходить из того, что листы можно смешивать в процессе работы только потому, что замки «выглядят» одинаково. Допуски могут варьироваться от производителя к производителю.
Замки более тяжелых секций свай не должны сцепляться с более легкими того же производителя.
Из-за присущей им прочности Z-образные сваи могут транспортироваться с меньшей вероятностью повреждения, чем некоторые другие таблицы стилей. Эти блокировки плохо поддаются сращиванию, и сращивания следует по возможности избегать.
Блокировки должны иметь достаточно свободное скольжение, то есть свая должна двигаться под собственным весом при блокировке соседней сваи.
Z-образные сваи
обычно используются при возведении прямых стеновых конструкций – коффердамов, переборок и подпорных стен.
Шпунтовые сваи можно вытащить после временного использования, замки очистить и отремонтировать, а листы снова использовать для аналогичных целей.
Арочные перемычки и U-образные сваи
Эти формы напоминают горячекатаные швеллерные секции, производимые на строительных заводах.
Замки формируются на концах стенки и сцепляются с ответной частью вдоль осевой линии стены.
Эти формы не считаются такими же эффективными, как Z-тип для эквивалентного веса.
Замки отечественного арочно-стенкового шпунта имели конструкцию «большой палец». Большие пальцы противоположных листов были ввинчены в углубления, образованные большим и изогнутым пальцами, что обеспечивало прочный захват и относительно хорошую водонепроницаемость и непроницаемость для почвы.
Стандартная процедура установки требует переворачивания каждого второго листа.
Немецкий инженер Ларссен создал замки иностранных U-образных свай на основе исторической конструкции замков. Эту блокировку лучше всего описать как конструкцию «двойного сцепления», и она значительно менее сложна, чем конструкция большого и указательного пальцев американского производства.
Стенку арки
и листы U-типа может быть несколько легче соединить для увеличения длины, чем Z-листы. Кроме того, поскольку эти замки несколько слабее, существует меньшая вероятность заедания во время установки и забивки при работе с очень большой длиной.
Замки ряда профилей стенок арок, изготовленных методом холодной штамповки, относятся к ранее описанному типу «крючок и захват».
Формы арочных перемычек использовались в основном для более легких конструкций, например, для укрепления траншей, неглубоких коффердамов на воде или на суше, легких переборок для причалов или сооружений речного порта, неглубоких подпорных стенок и отсечных стенок (где прочность менее важна). чем целостность блокировки).
Большие U-образные формы традиционно были популярны в других частях мира для всех классов конструкций, вероятно, потому, что листы Z-типа стали более поздним дополнением за рубежом.
Плоские и неглубокие арочные типы стенок
В то время как сваи Z-типа и арочного типа используются в приложениях, где их сопротивление изгибу является «основным» соображением, существует другая серия форм свай, которые находят свое применение в круглых отдельно стоящих конструкциях, называемых заполненными ячейками.
Листы, используемые в этих приложениях, подвергаются кольцевому натяжению из-за внутреннего давления удерживаемой почвы, а не изгибаются. В результате способность передавать это напряжение через замки является наиболее важной, и эти шпунтовые сваи имеют замки, специально предназначенные для таких нагрузок.
Они специально разработаны как плоские профили, чтобы они не удлинялись и не сплющивались поперек арки, как в случае с арочной стенкой или Z-образными листами.
Блокировки этой группы относятся к типу большого пальца и пальца. Противоположные большие пальцы продеваются в прорези, образованные большим и указательным пальцами, и находятся под натяжением кольца. Затем листы образуют непрерывную круглую стену, которая непроницаема для земли и относительно водонепроницаема.
Изготовитель гарантирует прочность между сцепленными листами, чтобы можно было подготовить конструкции, которые обеспечат адекватные коэффициенты безопасности от разрушения.
Типы замков для шпунтовых свай с прямой стенкой
Марки стальных шпунтовых свай
В США шпунтовые сваи определяются в соответствии со стандартом ASTM. Базовым сортом является A-328. Это требует, чтобы предел текучести был минимум 38,5 тысяч фунтов на квадратный дюйм.
Доступны стали более высокой прочности классов ASTM 50 и 60, которые имеют минимальный предел текучести 50 тысяч фунтов на квадратный дюйм (345 МПа) и 60 тысяч фунтов на квадратный дюйм соответственно. Это дает возможную экономию при соблюдении рассчитанных изгибающих моментов за счет сочетания более легких профилей с более прочной сталью.
Дополнительный сорт стали для забивки свай был разработан для возможного использования там, где рассматривается коррозия от соленой воды. Этот сорт соответствует стандарту ASTM A-69.0, которая представляет собой сталь с пределом текучести 50 тысяч фунтов на квадратный дюйм (345 МПа), а также состав, который продемонстрировал повышенный срок службы в зонах брызг соленой воды по сравнению с обычными марками.
Допустимые напряжения для проектирования шпунтовых конструкций обычно основаны на пределе текучести около 65% (25 тысяч фунтов на квадратный дюйм для стандартной марки A 328). Пропорционально более высокие допустимые напряжения 32 и 38 тысяч фунтов на квадратный дюйм соответственно допускаются для более высоких классов прочности. Некоторое увеличение обычно допускается для временных напряжений.
HZ Стены
Широкополочные балки обычно считаются наиболее эффективными конструкционными элементами для восприятия нагрузок, которые приводят к возникновению изгибающих моментов.
Стену, целиком построенную из взаимосвязанных широкополочных балок, было бы трудно построить, и она была бы неэффективной с точки зрения охвата лицевой стороны стены.
Была разработана система, в которой балки с широкими полками сочетаются с Z-образными шпунтовыми сваями для обеспечения более широкого диапазона модулей сечения. Базовая компоновка сочетает в себе один широкий фланец с двумя легкими Z-образными элементами в качестве базового блока.
За счет включения широкого фланца в устройство можно реализовать модуль приподнятого сечения, намного превышающий все, что можно получить при использовании простых листов. Система не так эффективна, как обычная стена, когда изгибающие моменты меньше примерно 2 миллионов дюйм-фунтов, поскольку с ними можно работать с «листами в состоянии проката» и высокопрочной сталью.
Альтернативой запатентованной системе HZ для глубоководных конструкций является использование балок с широкими полками для придания жесткости обычной стенке с Z-образными сваями.
Либо балки привариваются к парам Z-листов, либо части Z-листа разрезаются и привариваются к полкам балки для обеспечения блокировки. Этими методами можно получить очень высокий модуль упругости.
Различные системы анкеровки стен из шпунта
Анкерные системы
Верхняя опора стены из шпунта обеспечивается анкерной системой.
Реакция, возникающая при проектировании, передается от стены к анкерам с помощью перекладин из конструкционной стали, обычно крепящихся к задней части стены с помощью болтов.
Иногда килы располагаются на внешней поверхности стенки, но для рабочих переборок их лучше размещать на внутренней стороне. Уэльс обычно состоит из двух каналов, расположенных спиной к спине, с прокладками.
Анкерные стержни, расположенные через равные промежутки, проходят от лицевой стены через сваи к анкерной стене или анкерным сваям сзади. В зависимости от нагрузки на стержень расстояние между стяжками обычно кратно расстоянию (ширине) пары шпунтовых свай для облегчения установки.
Анкерные стержни изготовлены из стальных стержней, концы которых высажены для обеспечения дополнительного металла на резьбе, и собраны на месте с удерживающими пластинами, шайбами, гайками и талрепами.
Анкерные стержни должны быть расположены как можно ближе к отметке отлива, чтобы уменьшить расстояние между опорами, но должны быть над водой, чтобы облегчить установку.
Опорная или задняя анкерная стена должны быть расположены далеко за пределами влияния активной зоны разрушения грунта на переднюю стену.
Стяжные стержни должны быть покрыты и обернуты, чтобы защитить их от коррозионных потерь и предохранить от перенапряжения из-за осадки грунта.
Другие методы анкеровки переборок включают системы скального или грунтового анкерования и натяжные сваи с двутавровыми сваями. Заземляющие анкеры полезны там, где сзади недостаточно места для установки более традиционной системы стяжных стержней.
В грунтовых анкерах
используется метод наклонного бурения для установки высокопрочных стальных стержней или троса между стеной и скалой или устойчивым грунтом на более низкой отметке. Анкер заливается цементным раствором на месте, и возможна предварительная проверка его прочности на этапе предварительного или последующего натяжения.
Стальные двутавровые сваи
могут быть забиты на подкладке и прикреплены к системе киля. Они функционируют как натяжные сваи.
Временные коффердамы
Стальные шпунтовые сваи — практически единственное средство для подрядчика не допустить попадания воды на строительную площадку, пока постоянное сооружение строится всухую.
На суше другие методы, такие как стены из цементного раствора и стены из стальных балок, заменили шпунтовые сваи для временного строительства.
Исключение составляют случаи, когда грунтовые воды необходимо удерживать или соответствовать законодательным требованиям безопасности.
Коффердамы с прямыми стенками
спроектированы с использованием методов, аналогичных переборкам и подпорным стенам. Перемычка состоит из замкнутой стены квадратного или прямоугольного сечения из шпунтовых свай. Внутренняя система валов и распорок обеспечивает поддержку. На суше, в земле или скале анкеры обеспечивают чистоту внутренней части коффердама для облегчения работы. Однако в воде по-прежнему необходимы обычные системы крепления из ригелей и распорок.
В речных перемычках внешнее давление воды является доминирующей нагрузкой и устраняет большую неопределенность в предположениях о нагрузке, поскольку нагрузка имеет треугольную форму и составляет 62,4 фунта на фут глубины.
Ниже раскопанной высоты давление состоит из затопленного грунта и воды, что увеличивает давление. Профнастил выполнен в виде балки на нескольких опорах. Необходимо учитывать условия нагрузки как во время строительства перемычки, так и после обезвоживания. Стабильность почвы под и перед стеной также должна быть проверена на предмет просачивания. Внутренние распорки расположены так, чтобы шпунт не подвергался перенапряжению.
Расчеты момента могут быть основаны на непрерывности по опорам. Реакции обшивки создают нагрузки на сваи, выполненные в виде балок на опорах. Нагрузки на скамейки должны включать торцевую нагрузку от других элементов яруса. Поперечные распорки выполнены в виде колонн и расположены так, что серьезно не мешают работе внутри.
Круглые коффердамы с внутренними кольцевыми ригелями и без поперечных распорок иногда сооружались там, где необходимо было сохранить чистоту внутри. Уэльсы были изготовлены из стали или отлиты на месте из железобетона.
Произошло несколько серьезных обрушений коффердамов со стальными кольцевыми связями в воде из-за неправильных предположений о характере распределения напряжений в кильватах. Над этими приложениями должны работать опытные дизайнеры.

Алюминиевые шпунтовые сваи
Общая информация
Алюминиевые шпунтовые сваи доступны с 1969 года как в пресной, так и в соленой воде и имеют отличные показатели успеха.
При рассмотрении вопроса о выборе стены из алюминиевого шпунта необходимо ответить на несколько важных вопросов:
Достаточно сильный?
Как долго это продлится?
Будет ли это хорошо выглядеть?
Работает ли он?
Каковы его первоначальные затраты и общие затраты в течение срока его службы?
Приемлемо ли это для владельца?
Одним из самых значительных преимуществ алюминиевых шпунтовых систем является их малый вес. Он имеет одно из самых эффективных соотношений прочности и веса среди всех типов строительных материалов.
Простота обращения с относительно легкими листами, крышкой и крепежом является приятным сюрпризом для большинства подрядчиков, которые только начинают использовать алюминиевые сваи.
Позволяет установщику работать в труднодоступных местах, что в противном случае было бы нецелесообразно с точки зрения затрат при использовании других типов свайных материалов.
Исторически сложилось так, что почти 90% всех алюминиевых свай применялись в морской среде и, как правило, без защитных покрытий. Если соблюдать осторожность при правильном нанесении материала на место, защитные покрытия, как правило, не требуются.
Существует пять важных аспектов, на которые следует обратить внимание при выборе шпунтовых свай из алюминия.
Спецификация материала
Коррозия
Предложения по строительству
Принципы проектирования
Технические данные
Коррозия
Вероятно, самый распространенный вопрос, который задают об алюминиевых шпунтовых сваях: «Будет ли он работать в этой среде?»
Алюминиевые сплавы
были выбраны в качестве конструкционных материалов во многих областях из-за их способности противостоять коррозии.
Способность алюминия
противостоять коррозии при атмосферных воздействиях была хорошо продемонстрирована его многолетним применением в сельском хозяйстве, промышленных и жилых кровлях, сайдинге и других строительных материалах.
Устойчивость алюминия к коррозии как в пресной, так и в соленой воде подтверждается его многочисленными применениями на кораблях, прогулочных катерах, оросительных трубах, теплообменниках, очистных сооружениях, дождевом оборудовании и т. д.
За прошедшие годы также был накоплен опыт установки водопропускных листов и подземных трубопроводов, который показывает, что алюминий будет удовлетворительно работать в контакте со многими почвами.
Коррозия алюминия (как и других конструкционных металлов) носит электрохимический характер и связана с протеканием электрического тока между различными анодными и катодными областями. Несколько основных факторов, определяющих этот поток тока и возникающую в результате коррозию:
Компоненты сплава
Металлургическая и термическая обработка
Влияние pH
Гальваническая коррозия (разнородные металлы)
Блуждающие токи
Удельное сопротивление грунта
Не существует абсолютно «безопасного» метода тестирования почв. На «нормальном» участке домовладельца можно легко пропустить «небезопасный» участок с плохой почвой. Лучше всего брать пробы грунта слева, в центре и справа вдоль предполагаемой линии установки переборки. Также следует взять один образец в центре позади линии стены. Две пробы воды должны быть взяты также в точках одной трети. Эти предложения предполагают, что естественный грунт однороден на всей территории. Если естественные почвы не являются однородными, одни и те же процедуры должны выполняться для каждого типа присутствующей почвы. Тяжелые металлы следует проверить, если вы подозреваете их наличие.
Если результаты испытаний показывают, что почва или вода находятся за пределами «безопасных» диапазонов, как обсуждалось ранее, решение остается за разработчиком: использовать защищенный алюминий, незащищенный алюминий или вообще не использовать алюминий.
Если позволяет время при подаче заявки на получение разрешения инженерного корпуса, установите часть листового покрытия в землю вдоль предполагаемой линии переборки и удалите образец через 2–3 месяца. Это должно предоставить достаточные доказательства коррозии, чтобы можно было сделать разумный вывод о пригодности алюминия для этого места.
Виниловый шпунт
Общая информация
Виниловый шпунт может применяться в самых разных областях. Он легкий, простой в установке и установке, устойчивый к воздействию окружающей среды и может быть окрашен в различные цвета. Он был разработан, чтобы быть:
Всепогодный
Стойкий к коррозии
Не подвержен воздействию грибков и морских мотыльков
Экологически чистый
Простота установки
Экономичный
Идеально подходит для легких переборок, типичных для жилых, рекреационных и морских сооружений. Виниловая пленка также может быть использована для стен темно-синего цвета.
Конфигурация
Виниловый шпунт обычно изготавливается методом непрерывной экструзии. Это тот же процесс, который используется для изготовления труб из ПВХ. Сырье, пластичная смола, расплавляется и проталкивается через головку. Эта матрица формирует пластик в нужном поперечном сечении. Затем форму охлаждают и обрезают до нужной длины.
Отдельные листы имеют переплетенные наружные и внутренние края. Соединяющиеся края экструдированы как часть листа, чтобы обеспечить непрерывность.
Виниловая пленка
доступна в нескольких конфигурациях. Наиболее распространенной конфигурацией является тип Z-листа, аналогичный стальным сваям. Такие листы изготавливаются для одновременного забивания по два и, как и их стальные аналоги, обладают высоким модулем упругости.
Поскольку виниловый шпунт экструдирован, он может иметь большее разнообразие сечений, чем листовой прокат. Производители винилового шпунта пользуются этим преимуществом и часто включают ребра жесткости и/или утолщенные углы. Конфигурация этих элементов жесткости зависит от производителя.
Другая конфигурация, которая является общей для виниловых шпунтовых свай, представляет собой конфигурацию «AWL», которая сочетает в себе высокий модуль упругости Z-образного листа с простотой выравнивания замком листов At и U-типа. По сути, это две U-образные секции, соединенные вместе.
Секции
AWL также исключают блокировки и, следовательно, потенциальную утечку. Однако при установке с помощью вибрационных приводов настройка зажима для перемещения нескольких листов может быть затруднена из-за физического расположения листового материала.
Как и в случае с другими пленками, для виниловых пленок требуются переходные элементы, такие как углы и пересечения. Они адаптированы для других пленок, которые производит производитель.
Материал
Виниловое покрытие изготовлено из модифицированного поливинилхлорида (ПВХ), что делает его пригодным для большинства морских сред и не подвержено выщелачиванию, коррозии или аналогичным механизмам износа.
Прочность на растяжение этого материала составляет примерно 6–7 тысяч фунтов на квадратный дюйм15 (41,3–48,3 МПа) с начальным модулем упругости 350–400 тысяч фунтов на квадратный дюйм (2,41–2,76 ГПа)9. 0013
Однако невозможно переоценить тот факт, что для любого вида пластмассы свойства материала не могут быть применены так же просто, как для металлов.
Прочность материала на растяжение, например, может меняться как в зависимости от того, как нагружается защитное покрытие (только нагрузки на растяжение, так и нагрузки на изгиб), и в зависимости от времени.
Изменение модуля упругости во времени также существенно. Важно следовать рекомендациям производителя по нагрузке, и во многих случаях производитель указывает максимальный момент на фут или метр стены из листового материала, вместо того, чтобы позволить проектировщику вычислить максимальное напряжение волокна при изгибе.
Относительно низкие значения прочности и модуля упругости, указанные выше, очень важно учитывать при проектировании стен из винилового листа.
Важно учитывать не только прочность материала, но и то, что он подвержен большему изгибу, чем другие типы листов.
Конструкторы поймут, что по мере увеличения опорных пролетов прогиб стен становится определяющим аспектом конструкции.
Установка
Виниловый шпунт может быть установлен с использованием различных типов оборудования, в том числе:
Вибромолоты, устанавливаемые на экскаватор или кран. Также используются виброплиты, но они устанавливаются исключительно на экскаватор. При использовании виброплиты важно поддерживать постоянное направленное вниз усилие на сваю и вибратор во время забивки.
Переносной воздушный компрессор или гидравлический отбойный молоток с листовым башмаком. Это подходит только для коротких листов и обычно используется монтажниками время от времени.
Ударный молот, наземный или на барже.
Струя воды, подаваемая насосом высокой производительности, удерживаемым вручную или подвешиваемым на кране.
Как и другие типы шпунтовых свай, виниловые шпунтовые сваи лучше всего устанавливать перед забивкой. Поскольку он легкий, когда позволяют условия безопасности, его можно установить вручную. Его также можно установить с помощью крана или экскаватора, если того требуют условия.
Выбор метода установки зависит как от условий рабочей площадки, так и от предпочтений подрядчика. Однако, как и в случае с любой забивной сваей, подготовка перед забивкой зачастую так же важна, как и сама забивка.
Деревянная шпунтовая свая
Деревянная обшивка
Общая информация
В своей простейшей форме деревянная шпунтовая свая может состоять из одного ряда досок или «одиночного шпунта», но она подходит только для небольших котлованов, где серьезных проблем с грунтовыми водами нет.
В водонасыщенных грунтах, особенно в песках и гравии, необходимо использовать более сложную форму шпунтовых свай, которую можно сделать достаточно водонепроницаемой с помощью перекрывающихся досок, скрепленных шипами или болтами, таких как «шпунт внахлестку» или «Уэйкфилд». система.
Листовое покрытие
Wakefield состоит из трех досок толщиной 2 дюйма (50,8 мм), 3 дюйма (76,2 мм) или 4 дюйма (101,6 мм) и шириной 12 дюймов (304,8 мм) или более, скрепленных болтами и/или шипами вместе с центральной частью на дюйм. или более впереди других, чтобы сформировать язык и канавку. Для большинства сборок Wakefield деревянные поверхности должны быть обработаны со всех четырех сторон.
В районах, где стальные шпунтовые сваи могут быть недоступны, полезны сваи Уэйкфилда; эта система широко использовалась до появления стальных шпунтовых свай.
В приводном случае передняя нижняя кромка дерева может быть скошена, чтобы лист плотно прилегал к блокам на месте. Сваи Уэйкфилда или аналогичные сваи можно забивать с помощью небольшого обычного свайного молота, тяжелого ручного пневматического молота или «молотка для дорожного покрытия». Вибрационный уплотнитель грунта успешно использовался для забивки легких шпунтовых свай, как и вибропогружатели, установленные на экскаваторе.
Волнорез для пристани для яхт Ойстер-Пойнт: были установлены более крупные и глубокие плавучие бетонные причалы для волнореза, чтобы контролировать новый характер волн и защищать пристань. Power Engineering Construction Co. удалила существующие доки и сваи, установила новые плавучие доки-волны, забила новые бетонные сваи дока и переустановила доковые коммуникации. Фото предоставлено: Энергетическое машиностроение
Бетонные шпунтовые сваи
Общая информация
Для волноломов, пахотных валов и других сооружений на берегу сборные железобетонные шпунтовые сваи часто являются экономичными.
Они обычно используются в ситуациях, когда сборные элементы будут включены в окончательную конструкцию или останутся на месте после того, как они выполнят свое назначение.
Сборный железобетонный шпунт обычно изготавливают в виде шпунтового сечения.
Отдельные детали различаются по ширине от 18 дюймов (457,2 мм) до 24 дюймов (609,6 мм) и по толщине от 8 дюймов (203,2 мм) до 24 дюймов (609,6 мм).
Они армируются вертикальными стержнями и обручами почти так же, как сборные железобетонные несущие сваи.
Предварительное напряжение особенно желательно при контакте с морской водой, так как небольшие трещины остаются закрытыми, чтобы соль не попала в арматуру. Этот тип покрытия не является водонепроницаемым, но пространство между сваями можно залить раствором.
Конструкция «шпунт-паз» или прорезь для затирки поможет сделать стену водонепроницаемой. После установки сваи щель необходимо будет промыть, а раствор залить в отверстие. При забивке скос под углом около 30° в нижней части передней кромки сваи заставит добавляемую секцию плотно прилегать к уже установленной стене.
Чтобы обеспечить водонепроницаемую сборную железобетонную шпунтовую сваю, в сваю заделывают две половины прямой стальной шпунтовой сваи, разделенной пополам в продольном направлении.
Струйная установка часто используется для установки бетонных шпунтовых свай в песок. Свая должна быть установлена во время гидромониторной заливки, так как пробитое отверстие может не остаться открытым.
Система шпунтовых свай Truline
Гибридная система: бетонные и виниловые сваи
Общая информация
Новейшая технология для волноломов представляет собой гибридную систему, которая сочетает в себе преимущества прочной железобетонной стены с преимуществами и защита винилового шпунта.
Отдельные виниловые шпунтовые сваи имеют двойную блокировку, U-образную форму, ширину 12 дюймов (304,8 мм) и глубину 8 дюймов (203,2 мм) и экструдируются до нестандартной длины. Система модульных частей обеспечивает непрерывную целостность на всем протяжении поворотов и радиусов. Кроме того, возвратные стены можно устанавливать из любой точки поверхности стены.
Когда U-образные шпунты из винилового шпунта соединяются вместе, они образуют полую ячейку посередине, в которую можно заливать железобетон на месте.
Конструкция с U-образным профилем обеспечивает плоскую, привлекательную поверхность, подобную бетону, и упрощает формирование крышки.
Одним из преимуществ гибридной системы является то, что сталь и бетон заключены в винил, который защищает их от коррозии в соленой воде и обеспечивает более длительный срок службы стены.
В зависимости от требований к прочности стен инженеры могут проектировать с различной прочностью стали и бетона.
