Твердотопливный котел ДОН 16: Технические характеристики и отзывы

Планируя систему отопления в частном доме, владельцы часто стараются найти универсальное решение позволяющее с легкостью переходить с твердого топлива на газ. На российском рынке имеются модели отопительных приборов способных решать такую задачу. Одним из таких устройств является твердотопливный котел Дон 16. В данном материале мы расскажем об особенностях его конструкции, преимуществах и недостатках, а также приведем мнения пользователей.

Итак, что же из себя представляет эта модель? Котел Дон 16 это стальной бытовой твердотопливный котел с водяным контуром, предназначенный для отопления домов или других небольших помещений и для организации горячего водоснабжения. В качестве топлива могут использоваться дрова или уголь, а также при незначительной модификации – пеллеты или газ. Давайте внимательно рассмотрим его устройство и узнаем, что позволяет добиться такой универсальности.

Особенности конструкции и основные характеристики

Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

Фото 1: Стальной универсальный котел на твердом топливе Дон 16

Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.

Фото 2: Зольник котла Дон 16 старой модификации

В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.

На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.

Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16

Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:

Модель КС-ТГ-16/20S КС-ТГ-30/40S
Мощность (уголь/газ), кВт 16/20 30/40
Площадь помещения (уголь/газ), м²
160/200
300/400
КПД (уголь/газ), % 86/90 86/90
Расход газа, м³/ч 1,3 2,5
Цена, руб 19 800 45 000

Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.

Внимание: Установку газового оборудования не стоит делать своими руками. Самостоятельное подключение может быть небезопасно. Эти работы стоит доверить профессионалам, тем более любое газовое оборудование требует согласования и регистрации.
Фото 4: Отопительный котел Дон 16 с пеллетной горелкой

Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.

Преимущества котла Дон 16

Давайте рассмотрим основные достоинства отечественных котлов Дон 16:

  • Универсальность

    В тех случаях когда отопление нужно уже сейчас, а газовая магистраль уже на подходе, очень удобно установить твердотопливный котел, а затем перевести его на газ без особых затрат.

  • Экономичность

    Огромные размеры топочной камеры позволяют твердотопливному котлу работать на одной загрузке до 8 часов, что очень неплохо в сравнении с аналогами. Применение американского регулятора тяги Honeywell позволяет снизить расход топлива на 30%.

  • Электронезависим

    Котел сконструирован таким образом, что при его работе не требуется наличия электропитания. Это параметр особо важен для владельцев домов или коттеджей в новых поселках, еще не оборудованных линиями электропередач.

  • Устойчив к жесткой воде

    Для средней полосы России жесткая вода обычное явление. Она образует накипь на стенках теплообменника, трубах отопительной системы и змеевике ГСВ, что значительно снижает их срок службы. Материалы использованные в Дон 16 значительно снижают влияние жесткой воды.

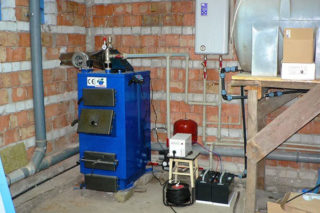

Фото 5: Обвязка напольного котла на дровах и угле Дон 16

Пару слов необходимо сказать и о недостатках. Основным недостатком можно назвать сравнительно низкий КПД схожий по значениям с самодельными пиролизными котлами длительного горения. За исключением работы с подключением пеллетной горелки, работа на одной загрузке тоже не велика.

Рекомендации по монтажу и обвязке

Многие кто решил купить твердотопливный котел Дон 16 устанавливают его своими руками. Если вы решили самостоятельно выполнить монтаж и подключение устройства отопления, то ознакомьтесь со следующими советами:

  1. После установки необходимо пространство перед топкой площадью минимум 0,5 м² изолировать с помощью стального или асбестового листа.
  2. При выполнении обвязки по гравитационной схеме, необходимо размещать котел ниже уровня труб обратной линии. Такое положение улучшит циркуляцию воды в системе отопления.
  3. Дымоход должен находится внутри здания. При прохождении дымовой трубы сквозь неотапливаемые помещения, следует утеплить эти участки теплоизоляцией. Для отвода дымовых газов допускается использование труб из асбоцемента. Сечение дымохода должно быть не меньше дымоотводящего патрубка твердотопливного котла.
  4. Как уже отмечалось выше, установку газового оборудования должны проводить соответствующие службы, имеющие лицензию на проведение данных работ.

Более подробно о работе Дон 16 с пеллетной горелкой смотрите в следующем видео:

Бытовой котел Дон 16 является ярким представителем нового поколения отечественных теплогенераторов к которым можно отнести и российские бытовые пиролизные котлы длительного горения. Как и любое другое устройство он имеет свои плюсы и минусы, однако главное преимущество котлов производства Россия – это низкая цена. В итоге окончательное решение какой прибор купить все равно за вами.

ДОН 16 КС-Т Р 21000 руб. котел от дилера

Паспорт на котел ДОН КС-Т 16 Р
Сертификат соответствия на котел ДОН КС-Т 16 Р

наименованиекраткое описание

Твердотопливный котел ДОН  КС-Т 16 Р

Водяная рубашка котлов ДОН устроена уникальным образом. Вода, являющаяся теплоносителем, распределена практически по всему корпусу котла. Но специальный слой теплоизоляции [8мм] позволяет максимально сохранить такое ценное тепло и оставляет поверхность котла прохладной.

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Дон — единственные котлы, которые при наличии контура горячего водоснабжения, имеют сменный медный змеевик. Это один из самых существенных моментов. При работе на жесткой воде, что особенно характерно для нашей страны, змеевик быстро засоряется. Возможность замены змеевика значительно продлевает срок службы котлов дон.

Твердотопливный двухконтурный отопительный котел ДОН КС Т 16 Р (площадь отопления до 160 кв.м) предназначен для теплоснабжения домов и зданий оборудованных системами водяного отопления как с естественной так и или принудительной циркуляцией теплоносителя и горячего водоснабжения.

Котел ДОН КС Т 16 Р имеет "водяную рубашку" (вода, являющаяся теплоносителем, распределена по всему корпусу котла, а специальный слой теплоизоляции (8 мм) максимально сохраняет тепло и оставляет поверхность котла прохладной).

Котел ДОН КС ТВ 16 Р имеет большую топочную камеру (она позволяет отапливать помещение без догрузки не менее 8 часов). Он комплектуется механическим тягорегулятором. Также можно устанавливать газовую горелку для работы на природном газе.

Экономичность котла ДОН КСТ 16

Высокий КПД, использование американского регулятора тяги Honeywell снижает расход топлива более чем на 30%, а большая топочная камера позволяет котлу ДОН на угле работать не менее 8 часов без дозаправки.

Электронезависимость котла ДОН КС-Т 16 кВт

Котел при работе на дровах, угле, газе не требует подключения к электрической сети

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Котлы ДОН адаптированы к условиям работы на жесткой воде.

Удобность эксплуатации котла.

Объем топочной камеры позволяет использовать большое количество дров на одну загрузку диаметром до 60 мм, длиной до 600 мм, в зависимости от модели.

Функциональность котлов ДОН

Устанавливается на место старого котла ДОН без переделки системы отопления, легко переделывается - при переходе с твердого топлива на газ  устанавливается газовая горелка, возможно использование и с пеллетной горелкой.

Котел ДОН КС Т 16 Р обеспечивает комфорт, стабильную температуру в доме.

Технические характеристики:

  1. Назначение: Для отопления
  2. Оснащение: Тягорегулятор фирмы “Honeywell” (Германия)
  3. Тип топлива: Дрова, уголь
  4. Материал теплообменника: Сталь
  5. Мощность: 16 кВт
  6. КПД на твердом топливе: 75%   КПД на природном газе: 85%
  7. Площадь отапливаемого помещения: не более 160 м2
  8. Максимальное рабочее давление: 1,2 атм.
  9. Максимальная рабочая температура: 95С
  10. Температура наружных поверхностей котла: 80 - 120C
  11. Выход дымохода прямоугольный - используйте специальный переходник.
  12. Диаметр дымохода 140 мм
  13. Присоединительные патрубки труб отопления диаметр - 2”
  14. Габариты: В 1030 мм х Ш 470 мм х Г 700 мм Вес: 153 кг

Гарантия.

Гарантийный срок службы котлов «ДОН» 12 месяцев со дня продажи через торговую сеть, но не более 15 месяцев с момента выпуска при отсутствии отметки о продаже и штампа предприятия торговли. Срок службы котла – 15 лет.

Доставка.

Виды доставки: самовывоз с нашего склада, доставка до адреса или отправка транспортной компанией. При отправке транспортной компанией до филиала довозим сами.

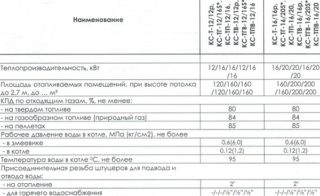

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА ДОН

ХАРАКТЕРИСТИКАМОДЕЛЬ КОТЛА
КС-Т/ТГ-16/20КС-ТГВ-16/20КС-ТВ/ТГВ-31,5...КС-ТГВ-31,5/40…КС-ГВ-40…КС-ГВ-50…
ГАЗОВО-УГОЛЬНЫЕ КОТЛЫ "ДОН"
Теплопроизводительность, кВт16\2016\2031,531,5/404050
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м 2160/200160/200315310\400400500

Коэффициент полезного действия, % не менее:

- на твердом топливе757576767676
- на газовом топливе828284848484
Рабочее давление воды в котле, мПа (нг/см2), не более
- в змеевике0,6 (6,0)0,6 (6,0)0,6 (6,0)0,6 (6,0)0,6 (6,0)0,6 (6,0)
- в котле0,12 (1,2)0,12 (1,2)0,12 (1,2)0,12 (1,2)0,12 (1,2)0,12 (1,2)
Температура воды в котле 0С, не более959595959595
Присоединительная резьба штуцеров для подвода и отвода воды:
- на отопление2"2"2"2"2"2"
- для горячего водоснабжения1/2"1/2"1/2"1/2"1/2"1/2"
Присоединительная резьба штуцера для подвода газа1/2"1/2"1/2"1/2"1/2"1/2"
Внутренние размеры дымохода, мм202х96202х96252х97252х97252х97252х97
Габаритные размеры котла, мм:
- длина700700850850850850
- ширина470470700700700700
- высота118010301430143014301430
Масса котла, кг, не более140/160160280/290290240240
Разрежение за котлом, Па:
- наименьшее101015151515
- наибольшее252540404040
Расход воды водоподогревателя при перепаде температур на входе и выходе 35 0 , л/ч, не менее-/-390/420740740/800800800
Расход газа при номинальной теплопроизводительности, м3/ч2,0/2,52.0/2,54556
Присоединительное давление газа, кПа (мм. вод. ст.):
- номинальное1,3 (130) или 2,01,3 (130) или 2,01,3 (130) или 2,01,3 (130) или 2,01,3 (130) или 2,01,3 (130) или 2,0
- наименьшее0,6 (60)0,6 (60)0,6 (60)0,6 (60)0,6 (60)0,6 (60)
- наибольшее1,8 (180) или 2,81,8 (180) или 2,81,8 (180) или 2,81,8 (180) или 2,81,8 (180) или 2,81,8 (180) или 2,8
Состав отходящих газов:
- окиси углерода СО, мг/м3, не более119119119119119119
- окиси азота NO, мг/м3, не более240240240240240240

Скачивайте  полный  прайс  опт и розница

Устройство и сервис твердотопливных котлов Дон КСТ-16

___________________________________________________________________________

Отопительный котел Дон КСТ-16 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией и для горячего водоснабжения (в зависимости от комплектации и модели).

Котел изготавливается в исполнении для умеренных и холодных климатических зон (районов).

Для эксплуатации котел устанавливают в закрытых помещениях (объемах) с естественной вентиляцией без искусственных регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе.

Технические характеристики котлов КСТ-16 Дон

Теплопроизводительность, кВт - 16

Площадь отапливаемых помещений, при высоте потолка до 2,7 м, до … м2 - 160

Коэффициент полезного действия, % не менее - 75

Рабочее давление воды, мПа (кг/см2), не более - 0,6 (6,0)

Температура воды в котле 0С, не более - 95

Присоединительная резьба штуцеров для подвода и отвода воды - 2 "

Внутренние размеры дымохода, мм - 202х96

Габаритные размеры, мм:

- длина 700
- ширина 470
- высота 1030

Масса, кг, не более - 139

Разряжение за котлом, Па:

- наименьшее - 10
- наибольшее - 25

Расход газа при номинальной теплопроизводительности, м3/ч - 2,0

Объем теплоносителя, л - 60

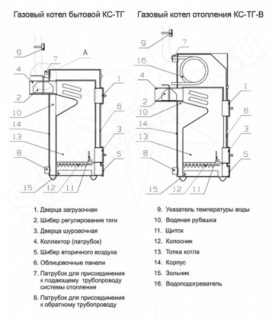

Рис.1. Котел КСТ-16 Дон

1.Загрузочная дверца, 2.Шуровочная дверца, 3.Шибер первичного воздуха, 4.Патрубок для присоединения к дымовому каналу, 5.Шибер для регулирования тяги, 6.Кожух, 7.Патрубок для присоединения к подающему трубопроводу системы отопления, 8.Турбулизатор, 9.Термометр, 10.Изоляция, 11.Водяная рубашка, 12.Щиток, 13.Колосник, 14.Топка, 15.Зона выхода конвективных газов, 16.Патрубок для присоединения к обратному трубопроводу системы отопления

Отопительные котлы Дон КСТ-16 работают на твердом топливе. Агрегат (рис. 1) состоит из топки 14, оборудованной для сжигания твердого топлива и газа и конвективного газохода.

В нижней части топки устанавливаются колосники 13, образующие полотно колосниковой решетки для работы котла на твердом топливе.

Для обеспечения полноты омывания поверхности нагрева топочными газами и улучшения работы аппарата задняя стенка верхней части топки выполнена в виде охлаждаемого козырька.

На фронтальной поверхности котла КС-Т-16 Дон крепятся загрузочная 1 и шуровочная 2 дверцы, через которые производятся загрузка топлива, чистка колосниковой решетки, а так же чистка поверхности топки и конвективного дымохода.

Для обеспечения горячей водой в аппарате имеется змеевик, который находится в среде горячей воды.

При прохождении через него воды из системы водопровода, вода в змеевике нагревается. Регулировка необходимой температуры воды достигается смесителем.

При отсутствии смесителя регулировка температуры воды достигается увеличением или уменьшением скорости прохождения воды через змеевик с помощью вентиля.

Техническое обслуживание котла КСТ-16 Дон

Перед началом работы котла Дон КСТ-16 нужно медленно, не более 8 л/мин, заполнить систему водой до ее появления из переливной трубки 3 (Рис.2) расширительного бака 4, и далее начать розжиг аппарата согласно настоящему руководству или руководству по эксплуатации на газогорелочное устройство.

Открыть шибер 5 (рис. 1), шибер первичного воздуха 3. Проверить наличие тяги в дымоходе поднесением полоски тонкой бумаги к щели между шибером первичного воздуха 3 и шуровочной дверцей 2 (при наличии тяги полоска притягивается к щели).

Растопить котел Дон КСТ-16 сухими дровами, загрузив ими топку до половины ее высоты и следя за тем, чтобы горящие угли покрыли все колосниковое полотно. После возгорания верхнего слоя постепенно загрузить уголь.

Размеры кусков угля не должны превышать 25 – 30мм.

Загрузку топлива производить небольшими порциями по 5 – 6 кг, не оставляя надолго открытой загрузочную дверцу 1, чтобы не допустить прорыв большого количества холодного воздуха в топку.

Загрузить топливо таким образом, чтобы уровень горения располагался не выше кромки загрузочной дверцы.

Загрузку всего топочного объема завершить примерно за 1 час.

После того, как уголь разгорится, отрегулировать положение шибера 5 до появления стабильной тяги.

Очистку колосникового полотна проводить не реже 2-х раз в сутки при помощи кочерги, рассекателя или скребка. Накопление золы в топке не допускается!

При необходимости снизить температуру теплоносителя частично прикрыть шибер 5.

При накоплении в топке шлака необходимо его быстро удалить, оставив весь несгоревший уголь (жар) в топке. Дозагрузить топку.

К системе отопления котел Дон КС-Т-16 присоединяется по схеме рис. 2

Рис.2. Схема систем отопления и горячего водоснабжения

1.Котел, 2.Нагревательные приборы, 3.Перелив, 4.Расширительный бак, 5.Подающий трубопровод, 6.Обратный трубопровод, 7.Кран системы отопления, 8.Спуск воды, 9.Обратный клапан, 10.Кран наполнения системы, 11.Кран горячего водоснабжения (ввод), 12.Кран горячего водоснабжения (вывод), 13.Клапан предохранительный, 14.Манометр

___________________________________________________________________________

___________________________________________________________________________

  • Неисправности котла АОГВ-23 ЖМЗ
  • Параметры и устройство газовых котлов АОГВ и АКГВ
  • Автоматика котла Baxi Luna-3 Comfort
  • Установка и монтаж котла Бакси Слим
  • Регулировки и сервисное обслуживание котла Беретта Чао
  • Определение кода ошибок и неисправностей котлов Rinnai
  • Ошибки и неисправности газового котла Термет
  • Значение кода ошибок и неисправностей котлов Вайлант
  • Определение неисправностей и ошибок котлов Висман
  • Вопросы по обслуживанию котлов Навьен
  • Вопросы по неисправностям дизельных котлов Китурами
  • Котлы Юнкерс - На вопросы пользователей отвечают мастера
  • На вопросы по котлам Electrolux отвечают специалисты
  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

отопительные свойства, размеры, плюсы и минусы использования

Содержание статьи:

Для обогрева в домах до 500 м2, где используется твердые виды топлива и природный газ, ставится универсальный котел Дон, который относится к лучшим представителям отечественного оборудования. Начальные производственные технологии разрабатывались давно и совершенствуются с годами, поэтому агрегаты работают качественно и отличаются долговечностью.

Виды котлов Дон

Газовый котел Дон-20

В производстве используется станочное оборудование известных концернов TRU M PF и Amada. Детали котла отличаются высокой точностью размеров и качеством. Агрегаты Дон надежно работают в разных эксплуатационных условиях и функционируют от 15 до 18 лет.

Выпускают виды котлов:

  • газовые;
  • твердотопливные.

Теплообменник имеет оригинальную конструкцию и предусматривает ремонт или замену ТЭНа.

Газовые

Модели котлов комплектуются горелкой, использующей газ. Агрегат используется в системах отопления закрытого и открытого типа. Газовый котел Дон 16 не требует регулярного подбрасывания дров или пеллет. Отсутствует проблема хранения запасов топлива и уборки отходов горения.

Агрегат эффективно работает, если к дому подведен магистральный газ, подключение баллонов не рекомендуется, если нет газгольдера. Газ не дает копоти при горении, и не засоряет дымоход и теплообменник. Отводящиеся продукты имеют температуру ниже, чем выброс от твердого топлива, поэтому на стенках конструктивных элементов не образовывается конденсат.

Твердотопливные

Твердотопливная модель

Отопительный агрегат выполняется из стали, чугуна, а ТЭН делается медным. Предусматривается ручная или автоматическая подача топлива, как и извлечение продуктов сгорания (золы). Используется уголь, торф, дрова, кокс или топливные частицы – пеллеты. Электронные системы координации делают оборудование надежным и энергозависимым, устройство может работать в одноконтурной и двухконтурной отопительной системе.

Напольные котлы на твердом топливе Дон требуют регулярной чистки от накипи и налета сажи. Накипь способствует перегреву металла и ведет к повреждению. Сажа снижает тепловой обмен между трубами и продуктами горения, от этого энергоноситель не разогревается до нужных температурных показателей.

Технические характеристики

Характеристики котлов

В некоторых моделях температура регулируется тяговым редуктором. Комплект автоматики включает подающий вентилятор и контролер рабочего режима.

Характеристики угольно-газовых котлов:

  • производительность – от 16 до 50 кВт;
  • отапливает квадратуру помещений от 160 до 500 м2;
  • КПД газовых моделей – 82 – 90%, на твердых видах – 75 – 80%;
  • рабочее давление энергоносителя в змеевике – 0,6 МПа, в котле – 0,12 МПа;
  • теплоноситель нагревается до +95°С;
  • внутренние габариты дымоудалителя – 202 х 96 и 252 х 97;
  • размеры котлов по длине от 0,7 до 0,85 м, по ширине – от 0,47 до 0,7 м, по высоте – от 1,18 до 1,43 м.

Газовые агрегаты расходуют от 2 до 6 м3/час в зависимости от производительности. В составе выводимых продуктов горения содержится окись углерода (не более 119 мг/м3) и окись азота (менее 240 мг/м3).

Вес

Масса котлов находится в пределах от 140 до 270 кг.

Масса некоторых моделей:

  • КС-Т-16 – 153 кг;
  • КС-ТВм-16 – 190 кг;
  • КС-ТГ-16 Н – 155 кг;
  • КС-ТГВм-16Н – 188 кг;
  • КС-ТГВм-16/20Н – 200 кг
  • КС-ТВ-31,5 – 266 кг;
  • КС-ТГВ-31,5/40 Н – 259 кг;
  • КС-ГВ-50 Н – 266 кг

Вес котла зависит от габаритов, количества пластин в теплообменнике и производительности.

Устройство котла

Устройство котлов Дон

Водяная рубашка печи Дон изготавливается таким образом, что энергоноситель распределяется по всему корпусу агрегата. Теплообменник и корпус изолируются материалом с низкой проводимостью тепла, поэтому энергия сохраняется внутри, а короб остается холодным. Топка и тело котла делаются из стали толщиной 3 мм.

Марка Дон предоставляет возможность замены медного змеевика в системе водонагрева. В жесткой воде элемент быстро выходит из строя, замена продлевает срок службы оборудования. Принудительный способ отвода продуктов горения позволяет сделать дымоход горизонтального типа. Производитель дает гарантию на котел 12 месяцев со времени продажи или 15 месяцев со дня выпуска, если нет штампа о продаже.

Достоинства и недостатки

Обшивка выполняется из оцинковки, которая продлевает срок службы корпуса и придает безупречный вид.

Агрегаты Дон имеют преимущества:

  • высокое качество работы;
  • широкие возможности сервисного обслуживания и ремонта;
  • привлекательный дизайн;
  • разумное сочетание качества и стоимости;
  • устойчивость к резким изменениям напора в отопительных контурах;
  • эффективность использования топлива.

Продукция сертифицируется документом соответствия качества международной формы ISO 9001 – 2011. Товары получили множество престижных призов и наград.

К недостаткам относится небольшая глубина топки у последних моделей и отсутствие электрического ТЭНа в продажном комплекте.

Особенности эксплуатации и сфера применения

При установке и эксплуатации котлов нужно строго соблюдать технику безопасности

Во время эксплуатации нельзя допускать испарение воды в баке до самого дна. При запуске рекомендуется скорость заполнения не больше 8 л/мин., энергоноситель подается до появления воды в трубке перелива на расширителе. Автоматика выставляется на максимальную температуру до +95°С.

Не разрешается использовать подсоединенный бойлер, если отопление выключено. Зимой жидкость из контуров сливается, если агрегат остается без работы более суток. Нагреватель ставят ниже обвязки котла, если система выполняется по гравитационной схеме.

Мощность котла выбирается на 30% больше расчетной, если агрегат будет работать в жестких условиях плохо прогреваемого помещения или дома без внешнего утепления. При выборе учитывается зависимость устройства от электричества. Если в модели нет электрического розжига, можно не подключать к сети.

Настенный или напольный вариант выбирается в зависимости от размера отапливаемой площади, возможности обогрева зависят от возможности подключения нескольких контуров и горячего водопровода. Модели с закрытой топкой используются в квартирах и домах, где нет традиционных дымоходов.

Модельный ряд котлов дон

Дон Эко

Нужно знать значение литер в определении марки агрегата, чтобы выбрать нужную модель.

Буквы обозначают:

  • К – литера есть во всех марках, говорит, что устройство относится к категории котлов;
  • С – выполнен из стали;
  • Г – работает на газе;
  • В – есть возможность подсоединения бойлера;
  • м – модернизированный вариант;
  • Н – установлена терморегулирующая автоматика.

Цифры в наименовании модели говорят о мощности агрегата.

Дон 16

Эта модификация выпускается для обслуживания одного или двух контуров. Котел Дон 16 хорошо обогреет жилье площадью около 160 – 400 м2. Есть модели с мощностью 16/20 или 30/40 кВт (твердотопливный/газовый). Устройство расходует 1,3 – 2,5 м3 газа в час.

Самая востребованная модель отличается удобством и экономичностью, работает без перебоев в сложных условиях, КПД доходит до 90%.

Дон 20

Линейка устройств отличается энергонезависимостью, надежностью конструкции и простым обслуживанием. Агрегаты действуют от любого вида топлива, предусмотрено подключение контура водоподогрева. Есть медный съемный нагревательный элемент. В комплекте есть терморегулятор.

На дровах показывает КПД 75%, газ дает показатель 85%. Наибольшее давление в системе – 1,2 атм., диаметр отводящего канала для дыма – 140 мм. Напольный котел с открытой топочной камерой.

Другие модели

Don Stail

КС-Т-11 представляет энергонезависимый стальной агрегат, отапливающий небольшие объекты. Встроенный регулятор снижает потребление на треть. Топка выполнена из углеродной антикоррозионной стали, внутренности адаптированы к работе с жесткой водой. Отапливает строения площадью до 110 м2, расходуя при этом около 2 м3 газа в час. Выпускается в напольном варианте.

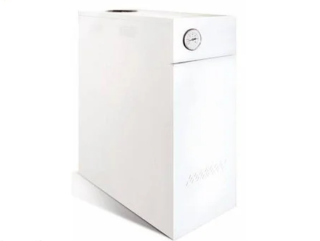

Дон Эко представляет собой экономичный компактный вариант. Характеризуется эффективной теплопередачей и встроенной автоматикой итальянского производства. Может работать с бойлером проточного типа. Отапливает дом площадью до 120 м2, КПД – 90%, открытый тип топки обслуживает 1 контур.

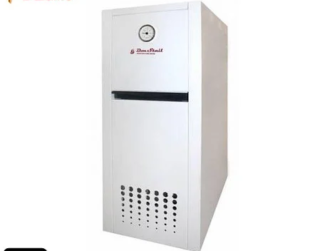

Don Stail – новое оборудование для работы на газе. Мощные котлы характеризуются повышенной производительностью, гармонично вписываются в разный интерьер. Есть одно и двухконтурные модели с мощностью 12 кВт и КПД 92%, устройства отапливают площадь до 120 м2. Напольные установки включают открытую топку и теплообменник из высокопрочной стали. Модель имеет пьезорозжиг, корпус окрашивается в белый цвет. На эту линейку производитель дает гарантию 3 года.

Газовый котел кст 16 устройство

Отопительный котел Дон КСТ-16 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией и для горячего водоснабжения (в зависимости от комплектации и модели).

Котел изготавливается в исполнении для умеренных и холодных климатических зон (районов).

Для эксплуатации котел устанавливают в закрытых помещениях (объемах) с естественной вентиляцией без искусственных регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе.

Технические характеристики котлов КСТ-16 Дон

Теплопроизводительность, кВт – 16

Площадь отапливаемых помещений, при высоте потолка до 2,7 м, до … м2 – 160

Коэффициент полезного действия, % не менее – 75

Рабочее давление воды, мПа (кг/см2), не более – 0,6 (6,0)

Температура воды в котле 0С, не более – 95

Присоединительная резьба штуцеров для подвода и отвода воды – 2 "

Внутренние размеры дымохода, мм – 202х96

Габаритные размеры, мм:

– длина 700
– ширина 470
– высота 1030

Масса, кг, не более – 139

Разряжение за котлом, Па:

– наименьшее – 10
– наибольшее – 25

Расход газа при номинальной теплопроизводительности, м3/ч – 2,0

Объем теплоносителя, л – 60

Рис.1. Котел КСТ-16 Дон

1.Загрузочная дверца, 2.Шуровочная дверца, 3.Шибер первичного воздуха, 4.Патрубок для присоединения к дымовому каналу, 5.Шибер для регулирования тяги, 6.Кожух, 7.Патрубок для присоединения к подающему трубопроводу системы отопления, 8.Турбулизатор, 9.Термометр, 10.Изоляция, 11.Водяная рубашка, 12.Щиток, 13.Колосник, 14.Топка, 15.Зона выхода конвективных газов, 16.Патрубок для присоединения к обратному трубопроводу системы отопления

Отопительные котлы Дон КСТ-16 работают на твердом топливе. Агрегат (рис. 1) состоит из топки 14, оборудованной для сжигания твердого топлива и газа и конвективного газохода.

В нижней части топки устанавливаются колосники 13, образующие полотно колосниковой решетки для работы котла на твердом топливе.

Для обеспечения полноты омывания поверхности нагрева топочными газами и улучшения работы аппарата задняя стенка верхней части топки выполнена в виде охлаждаемого козырька.

На фронтальной поверхности котла КС-Т-16 Дон крепятся загрузочная 1 и шуровочная 2 дверцы, через которые производятся загрузка топлива, чистка колосниковой решетки, а так же чистка поверхности топки и конвективного дымохода.

Для обеспечения горячей водой в аппарате имеется змеевик, который находится в среде горячей воды.

При прохождении через него воды из системы водопровода, вода в змеевике нагревается. Регулировка необходимой температуры воды достигается смесителем.

При отсутствии смесителя регулировка температуры воды достигается увеличением или уменьшением скорости прохождения воды через змеевик с помощью вентиля.

Техническое обслуживание котла КСТ-16 Дон

Перед началом работы котла Дон КСТ-16 нужно медленно, не более 8 л/мин, заполнить систему водой до ее появления из переливной трубки 3 (Рис.2) расширительного бака 4, и далее начать розжиг аппарата согласно настоящему руководству или руководству по эксплуатации на газогорелочное устройство.

Открыть шибер 5 (рис. 1), шибер первичного воздуха 3. Проверить наличие тяги в дымоходе поднесением полоски тонкой бумаги к щели между шибером первичного воздуха 3 и шуровочной дверцей 2 (при наличии тяги полоска притягивается к щели).

Растопить котел Дон КСТ-16 сухими дровами, загрузив ими топку до половины ее высоты и следя за тем, чтобы горящие угли покрыли все колосниковое полотно. После возгорания верхнего слоя постепенно загрузить уголь.

Размеры кусков угля не должны превышать 25 – 30мм.

Загрузку топлива производить небольшими порциями по 5 – 6 кг, не оставляя надолго открытой загрузочную дверцу 1, чтобы не допустить прорыв большого количества холодного воздуха в топку.

Загрузить топливо таким образом, чтобы уровень горения располагался не выше кромки загрузочной дверцы.

Загрузку всего топочного объема завершить примерно за 1 час.

После того, как уголь разгорится, отрегулировать положение шибера 5 до появления стабильной тяги.

Очистку колосникового полотна проводить не реже 2-х раз в сутки при помощи кочерги, рассекателя или скребка. Накопление золы в топке не допускается!

При необходимости снизить температуру теплоносителя частично прикрыть шибер 5.

При накоплении в топке шлака необходимо его быстро удалить, оставив весь несгоревший уголь (жар) в топке. Дозагрузить топку.

К системе отопления котел Дон КС-Т-16 присоединяется по схеме рис. 2

Рис.2. Схема систем отопления и горячего водоснабжения

1.Котел, 2.Нагревательные приборы, 3.Перелив, 4.Расширительный бак, 5.Подающий трубопровод, 6.Обратный трубопровод, 7.Кран системы отопления, 8.Спуск воды, 9.Обратный клапан, 10.Кран наполнения системы, 11.Кран горячего водоснабжения (ввод), 12.Кран горячего водоснабжения (вывод), 13.Клапан предохранительный, 14.Манометр

Планируя систему отопления в частном доме, владельцы часто стараются найти универсальное решение позволяющее с легкостью переходить с твердого топлива на газ. На российском рынке имеются модели отопительных приборов способных решать такую задачу. Одним из таких устройств является твердотопливный котел Дон 16. В данном материале мы расскажем об особенностях его конструкции, преимуществах и недостатках, а также приведем мнения пользователей.

Итак, что же из себя представляет эта модель? Котел Дон 16 это стальной бытовой твердотопливный котел с водяным контуром, предназначенный для отопления домов или других небольших помещений и для организации горячего водоснабжения. В качестве топлива могут использоваться дрова или уголь, а также при незначительной модификации – пеллеты или газ. Давайте внимательно рассмотрим его устройство и узнаем, что позволяет добиться такой универсальности.

Особенности конструкции и основные характеристики

Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

Фото 1: Стальной универсальный котел на твердом топливе Дон 16

Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.

Фото 2: Зольник котла Дон 16 старой модификации

В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.

На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.

Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16

Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:

МодельКС-ТГ-16/20SКС-ТГ-30/40S
Мощность (уголь/газ), кВт16/2030/40
Площадь помещения (уголь/газ), м²160/200300/400
КПД (уголь/газ), %86/9086/90
Расход газа, м³/ч1,32,5
Цена, руб19 80045 000

Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.

Внимание: Установку газового оборудования не стоит делать своими руками. Самостоятельное подключение может быть небезопасно. Эти работы стоит доверить профессионалам, тем более любое газовое оборудование требует согласования и регистрации.

Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.

Вернуться к оглавлению

Преимущества котла Дон 16

Давайте рассмотрим основные достоинства отечественных котлов Дон 16:

Универсальность

В тех случаях когда отопление нужно уже сейчас, а газовая магистраль уже на подходе, очень удобно установить твердотопливный котел, а затем перевести его на газ без особых затрат.

Экономичность

Огромные размеры топочной камеры позволяют твердотопливному котлу работать на одной загрузке до 8 часов, что очень неплохо в сравнении с аналогами. Применение американского регулятора тяги Honeywell позволяет снизить расход топлива на 30%.

Электронезависим

Котел сконструирован таким образом, что при его работе не требуется наличия электропитания. Это параметр особо важен для владельцев домов или коттеджей в новых поселках, еще не оборудованных линиями электропередач.

Устойчив к жесткой воде

Для средней полосы России жесткая вода обычное явление. Она образует накипь на стенках теплообменника, трубах отопительной системы и змеевике ГСВ, что значительно снижает их срок службы. Материалы использованные в Дон 16 значительно снижают влияние жесткой воды.

Фото 5: Обвязка напольного котла на дровах и угле Дон 16

Пару слов необходимо сказать и о недостатках. Основным недостатком можно назвать сравнительно низкий КПД схожий по значениям с самодельными пиролизными котлами длительного горения. За исключением работы с подключением пеллетной горелки, работа на одной загрузке тоже не велика.

Вернуться к оглавлению

Рекомендации по монтажу и обвязке

Многие кто решил купить твердотопливный котел Дон 16 устанавливают его своими руками. Если вы решили самостоятельно выполнить монтаж и подключение устройства отопления, то ознакомьтесь со следующими советами:

  1. После установки необходимо пространство перед топкой площадью минимум 0,5 м² изолировать с помощью стального или асбестового листа.
  2. При выполнении обвязки по гравитационной схеме, необходимо размещать котел ниже уровня труб обратной линии. Такое положение улучшит циркуляцию воды в системе отопления.
  3. Дымоход должен находится внутри здания. При прохождении дымовой трубы сквозь неотапливаемые помещения, следует утеплить эти участки теплоизоляцией. Для отвода дымовых газов допускается использование труб из асбоцемента. Сечение дымохода должно быть не меньше дымоотводящего патрубка твердотопливного котла.
  4. Как уже отмечалось выше, установку газового оборудования должны проводить соответствующие службы, имеющие лицензию на проведение данных работ.

Более подробно о работе Дон 16 с пеллетной горелкой смотрите в следующем видео:

Бытовой котел Дон 16 является ярким представителем нового поколения отечественных теплогенераторов к которым можно отнести и российские бытовые пиролизные котлы длительного горения. Как и любое другое устройство он имеет свои плюсы и минусы, однако главное преимущество котлов производства Россия – это низкая цена. В итоге окончательное решение какой прибор купить все равно за вами.

Обратная связь
Обратная связь

Ваше сообщение было успешно отправлено

Твердотопливные и газовые котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».

ОАО «Брестсельмаш» производит котлы мощностью 12,5 кВт и 25 кВт предназначенные для обогрева помещений площадью 125 м. 2 (315 м 3 )и 250 м. 2 (625м 3 ) соответственно.

С подробным описанием на Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт Вы можете ознакомиться в прилагаемом Руководстве по эксплуатации

Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см 2 ) и максимальной температурой воды на выходе из котла до 95 о С. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см 2 ).

Газовый котел кст 16 устройствоГазовый котел кст 16 устройство

Котёл КСТ-25 Котёл КСТ-16

По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1. При переоборудовании и установки газогорелочного устройства котлы могут работать на газообразном топливе. Котлы работающие на газообразном топливе оборудованы атмосферными горелками производства ОАО «Ротон» г. Гомель Беларусь. Данное горелочные устройство применяется для газификации жилых домов и перевода ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Номинальное давление природного газа составляет 1,274 кПа

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.

Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Газовый котел кст 16 устройство

Основные преимущества котлов « Типа КСТ»:

  • Использование при изготовлении топки низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ≠3,0 мм позволяет добиться срока службы котлов не менее 15 лет.
  • Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы.
  • Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене.
  • Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева.
  • Котлы исключительно просты в монтаже и сервисном обслуживании.
  • Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха.

Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5.

В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки:

  1. верхняя 8 – для чистки конвективных каналов от золовых и сажи­стых отложений;
  2. средняя 9 – для загрузки топлива;
  3. нижняя 10 – для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива.

Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения .

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции

Рекомендуемая схема подключения котла к отопительной системе и системе горячего водоснабжения:

Газовый котел кст 16 устройство

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры.

Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

Рекомендуемая схема монтажа приведена на рисунке:

Газовый котел кст 16 устройство

Примеры записи при заказе котла теплопроизводительностью 25 кВт:

  1. для работы на твёрдом топливе: Котёл КС-Т-25 ТУ РБ-00238473.015-96;
  2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-25 ТУ РБ 00238473.015-96;
  3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
  4. Котёл КС-ТВ-25 ТУ РБ 00238473.015-96

Примеры записи при заказе котла теплопроизводительностью 12,5 кВт:

  1. для работы на твёрдом топливе: Котёл КС-Т-12,5 ТУ РБ-00238473.015-96;
  2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-12,5 ТУ РБ 00238473.015-96;
  3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
  4. Котёл КС-ТВ-12.5 ТУ РБ 00238473.015-96

С подробным описанием на Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт Вы можете ознакомиться в прилагаемом Руководстве по эксплуатации

Котел стальной твердотопливный КС-Т-16р с терморегулятором ДОН в г.Челябинск

Котел стальной твердотопливный КС-Т-16р с терморегулятором ДОН

  • Назначение: Для отопления
  • Оснащение: Тягорегулятор фирмы “Honeywell” (Германия)
  • Тип топлива: Дрова, уголь
  • Материал теплообменника: Сталь
  • Мощность: 16 кВт
  • КПД на твердом топливе: 75% КПД на природном газе: 85%
  • Площадь отапливаемого помещения: не более 160 м2
  • Максимальное рабочее давление: 1,2 атм.
  • Максимальная рабочая температура: 95С
  • Температура наружных поверхностей котла: 80 - 120C
  • Выход дымохода прямоугольный - используйте специальный переходник.
  • Диаметр дымохода 140 мм
  • Присоединительные патрубки труб отопления диаметр - 2”
  • Габариты: В 1030 мм х Ш 470 мм х Г 700 мм
  • Вес: 153 кг



Универсальные котлы Дон представляют собой сочетание лучших традиций отечественных производителей отопительного оборудования. Уникальная технология, разработанная для настоящих тружеников во времена расцвета машиностроительных отраслей, до настоящего времени сохранила свои основные преимущества.

Котлы Дон предназначены для отопления домов площадью до 160 м2, где есть возможность в качестве топлива использовать как природный газ, так и твердое топливо [дрова, уголь, торф].

ДОН 16 - одноконтурный (только отопление).

Водяная рубашка котлов ДОН устроена уникальным образом. Вода, являющаяся теплоносителем, распределена практически по всему корпусу котла. Но специальный слой теплоизоляции [8мм] позволяет максимально сохранить такое ценное тепло и оставляет поверхность котла прохладной.

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Дон — единственные котлы, которые при наличии контура горячего водоснабжения, имеют сменный медный змеевик. Это один из самых существенных моментов. При работе на жесткой воде, что особенно характерно для нашей страны, змеевик быстро засоряется. Возможность замены змеевика значительно продлевает срок службы котлов дон.

Твердотопливный двухконтурный отопительный котел ДОН КС Т 16 Р (площадь отопления до 160 кв.м) предназначен для теплоснабжения домов и зданий оборудованных системами водяного отопления как с естественной так и или принудительной циркуляцией теплоносителя и горячего водоснабжения.

Котел ДОН КС Т 16 Р имеет "водяную рубашку" (вода, являющаяся теплоносителем, распределена по всему корпусу котла, а специальный слой теплоизоляции (8 мм) максимально сохраняет тепло и оставляет поверхность котла прохладной).

Котел ДОН КС ТВ 16 Р имеет большую топочную камеру (она позволяет отапливать помещение без дозагрузки не менее 8 часов). Он комплектуется механическим тягорегулятором. Также можно устанавливать газовую горелку для работы на природном газе.

Экономиченость котла ДОН КСТ 16

Высокий КПД, использование американского регулятора тяги Honeywell снижает расход топлива более чем на 30%, а большая топочная камера позволяет котлу ДОН на угле работать не менее 8 часов без дозаправки.

Электронезависимость котла ДОН КС-Т 16 кВт

Котел при работе на дровах, угле, газе не требует подключения к электрической сети

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Котлы ДОН адаптированы к условиям работы на жесткой воде.

Удобность эксплуатации котла.

Объем топочной камеры позволяет использовать большое количество дров на одну загрузку диаметром до 60 мм, длиной до 600 мм, в зависимости от модели.

Функциональность котлов ДОН

Устанавливается на место старого котла ДОН без переделки системы отопления, легко переделывается - при переходе с твердого топлива на газ устанавливается газовая горелка, возможно использование и с пеллетной горелкой.

Котел ДОН КС Т 16 Р обеспечивает комфорт, стабильную температуру в доме.



Купить Котел стальной твердотопливный КС-Т-16р с терморегулятором ДОН артикул: 109284 в интернет-магазине ESMAG - Челябинск. Помогите другим покупателям выбрать правильный интернет-магазин сантехники в городе Челябинск.

Техническое описание товара предоставлено официальным представительством компании производителя и актуально на дату появления товара в нашем каталоге.
Производитель может незначительно изменять характеристики товара без нашего уведомления.
Требуется предоплата, если товар является заказным.

Дон 16 котел характеристики


Твердотопливный котел Дон 16 – конструкция, установка, отзывы

Планируя систему отопления в частном доме, владельцы часто стараются найти универсальное решение позволяющее с легкостью переходить с твердого топлива на газ. На российском рынке имеются модели отопительных приборов способных решать такую задачу. Одним из таких устройств является твердотопливный котел Дон 16. В данном материале мы расскажем об особенностях его конструкции, преимуществах и недостатках, а также приведем мнения пользователей.

Итак, что же из себя представляет эта модель? Котел Дон 16 это стальной бытовой твердотопливный котел с водяным контуром, предназначенный для отопления домов или других небольших помещений и для организации горячего водоснабжения. В качестве топлива могут использоваться дрова или уголь, а также при незначительной модификации – пеллеты или газ. Давайте внимательно рассмотрим его устройство и узнаем, что позволяет добиться такой универсальности.

Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

Фото 1: Стальной универсальный котел на твердом топливе Дон 16

Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.

Фото 2: Зольник котла Дон 16 старой модификации

В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.

На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.

Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16

Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:

Модель КС-ТГ-16/20S КС-ТГ-30/40S
Мощность (уголь/газ), кВт16/2030/40
Площадь помещения (уголь/газ), м²160/200300/400
КПД (уголь/газ), %86/9086/90
Расход газа, м³/ч1,32,5
Цена, руб19 80045 000

Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.

Внимание: Установку газового оборудования не стоит делать своими руками. Самостоятельное подключение может быть небезопасно. Эти работы стоит доверить профессионалам, тем более любое газовое оборудование требует согласования и регистрации. Фото 4: Отопительный котел Дон 16 с пеллетной горелкой

Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.

Давайте рассмотрим основные достоинства отечественных котлов Дон 16:

  • В тех случаях когда отопление нужно уже сейчас, а газовая магистраль уже на подходе, очень удобно установить твердотопливный котел, а затем перевести его на газ без особых затрат.

  • Огромные размеры топочной камеры позволяют твердотопливному котлу работать на одной загрузке до 8 часов, что очень неплохо в сравнении с аналогами. Применение американского регулятора тяги Honeywell позволяет снизить расход топлива на 30%.

  • Котел сконструирован таким образом, что при его работе не требуется наличия электропитания. Это параметр особо важен для владельцев домов или коттеджей в новых поселках, еще не оборудованных линиями электропередач.

  • Для средней полосы России жесткая вода обычное явление. Она образует накипь на стенках теплообменника, трубах отопительной системы и змеевике ГСВ, что значительно снижает их срок службы. Материалы использованные в Дон 16 значительно снижают влияние жесткой воды.

Фото 5: Обвязка напольного котла на дровах и угле Дон 16

Пару слов необходимо сказать и о недостатках. Основным недостатком можно назвать сравнительно низкий КПД схожий по значениям с самодельными пиролизными котлами длительного горения. За исключением работы с подключением пеллетной горелки, работа на одной загрузке тоже не велика.

Многие кто решил купить твердотопливный котел Дон 16 устанавливают его своими руками. Если вы решили самостоятельно выполнить монтаж и подключение устройства отопления, то ознакомьтесь со следующими советами:

  1. После установки необходимо пространство перед топкой площадью минимум 0,5 м² изолировать с помощью стального или асбестового листа.
  2. При выполнении обвязки по гравитационной схеме, необходимо размещать котел ниже уровня труб обратной линии. Такое положение улучшит циркуляцию воды в системе отопления.
  3. Дымоход должен находится внутри здания. При прохождении дымовой трубы сквозь неотапливаемые помещения, следует утеплить эти участки теплоизоляцией. Для отвода дымовых газов допускается использование труб из асбоцемента. Сечение дымохода должно быть не меньше дымоотводящего патрубка твердотопливного котла.
  4. Как уже отмечалось выше, установку газового оборудования должны проводить соответствующие службы, имеющие лицензию на проведение данных работ.

Более подробно о работе Дон 16 с пеллетной горелкой смотрите в следующем видео:

Бытовой котел Дон 16 является ярким представителем нового поколения отечественных теплогенераторов к которым можно отнести и российские бытовые пиролизные котлы длитель

Fada High Quality Kst-16a-11-01 Регулируемый термостат электрического утюга Kst

1) Широко применяется для контроля температуры сухих и паровых электрических утюгов и т. Д.

2) Биметалл цепляется за нагретые части, чувствительность, устойчивое управление и низкий дифференциал

3) Твердая конфигурация, множество типов и гибкое положение фиксации

4) Контакты действуют быстро и мало подвержены влиянию электромагнитных полей

5) гарантия безопасного использования и хорошего послепродажного обслуживания

Спецификация

230 ток

220002 Переменный ток 1 минута

позиции

параметр

Номинальное напряжение

110V-250V

13A

Макс.Температура окружающей среды

T125

Срок службы

10000 циклов

Температурный допуск

± 5

Hi-pot

Допуск

CQC TUV CE CCC CB

СЕРТИФИКАЦИЯ

.

Jiatai Kst254-r Дисковый биметаллический 125v 16a термостат

Регулируемый биметаллический термостат для духовки, биметаллический термостат, термостат для водонагревателя:

3

000 C и UL

СЕРИЯ KST 254-R Спецификация:

Стандартный рейтинг:

125V AC 15A

TUV

250V AC 10A / 125V AC 12A

CQC

250V AC 10A

250V12 Эксплуатация Срок службы:

UL и CUL

30000cycle

TUV

100000цикл

91023

3

900 09 Макс.Температура окружающей среды

T250 o C

Температура Диапазон регулирования

60 ~ 250 o C

9000 Контроль температуры

+ - 10 o C

ON ~ OFF Разница

10 ~ 30 o C, в зависимости от монтажа и конструкции

Тип клеммы и подключение Диапазон

C1 ~ C8 опционально

Тип настраиваемого вала

D1 ~ D9 Опционально, проектирование в зависимости от спроса

Межосевое расстояние C

900 15/18/20 мм

длина регулировочного вала 9 0003

может спроектировать в зависимости от спроса

Hi-pot

2000 В переменного тока 1 минута

Сертификат

UL и CUL / TUHS / CQC

Applicaton

1) Широко применяется для контроля температуры сухих и паровых электрических утюгов и т. Д.

2) Биметалл цепляется за нагретые части, чувствительность, стабильное управление и низкий дифференциал

3) Твердая конфигурация, множество типов и гибкое положение для фиксации

4) Контакты действуют быстро и мало подвержены влиянию электромагнетизма

.

Отправить ответ

avatar
  Подписаться
Уведомление о
