Чертеж дома из бруса: точность составления технического документа – залог качества постройки

При строительстве домов бруса потребуется подготовить специальные чертежи. Это позволит получить желаемый результат и построить жилье, которое будет комфортным и уютным. С его помощью ведутся все работы, связанные с возведением коттеджа. Он содержит важные данные, позволяющие реализовать любые дизайнерские идеи.

Благодаря такому строительному документу можно предварительно ознакомиться с будущей постройкой, определить ее размеры и пропорции, подготовить планировку и прочие параметры. Разработать чертеж дома достаточно сложно, поэтому, чтобы избежать ошибок и различных конструктивных просчетов, следует обратиться к квалифицированным специалистам.

Какие задачи решает чертеж дома

Современные чертежи домов различных размеров создаются с применением компьютерных программ, за счет чего удается исключить допущение расчетных неточностей. Большинство конструктивных элементов строения создается на основании имеющейся проектной документации. Составленный чертеж дома решает множество практических вопросов:

  • Геодезическая привязка. Размеры линейного типа в точном соответствии перемещаются на местность. Монтажники имеют возможность спланировать расположение коттеджа с максимальной точностью.
  • Базирование дома в пространстве. Беря во внимание размеры, особенности территории, угол наклона и присутствие дендроплана, постройка приобретает нужную ориентацию касательно сторон света.
  • Монтаж основания и организация черновых коммуникаций. На этапе составления проекта обеспечится экономия денег, что позволит существенно снизить накладные расходы.
  • Размещение сетей инженерного типа. Привязка точечного освещения, размещение розеток, а также санузла и прочее.

Подготовка чертежа

Составление чертежа необходимо начинать с обдумывания плана с учетом финансовых возможностей. Если вы не нуждаетесь в оригинальном проекте, документацию можно использовать типовую с добавлением некоторых конструктивных элементов исходя от собственных потребностей. При возведении дома нестандартных форм потребуется разработка документов в индивидуальном порядке. Комплект чертежей для сооружения дома из бруса включает в себя:

  • Схему участка и базирование на нем постройки;
  • Внешний вид и поэтажные планы. Потребуется просчитать размеры и планировку.

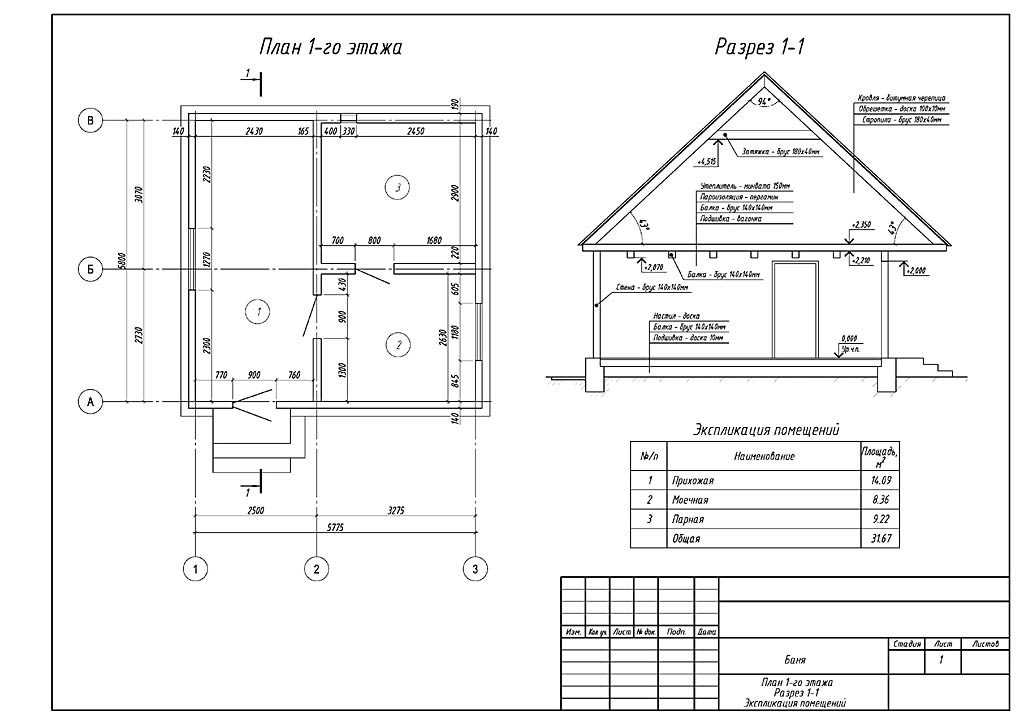

  • Картинку дома в разрезе. Это позволит увидеть высоту перекрытий и размещение коммуникаций;
  • Особенности фундамента. Для сооружений из бруса оптимально подойдет основание ленточного типа мелкозаглубленное или столбчатое;
  • Детальный проект, содержащий размещение балок пола, перекрытий и стропил между этажами. Отображается информация касательно их базирования, количества и толщины.
  • Экспликация. Список помещений с указанием площади и других технических параметров. Имеют вид таблиц и могут выступать в качестве отдельного документа или части чертежа.

Чертежи для домов из бруса дают возможность застройщику узнать точное количество требующего строительного материала, и как будут размещаться основные конструктивные элементы будущего сооружения. Самостоятельная их разработка занимает много временем и не всегда получается в связи с отсутствием опыта и специальных знаний. В таком случае оптимальным решением будет обратиться в нашу компанию. От правильности и точности составления чертежей напрямую зависят эксплуатационные свойства дома.

Также рекомендуем прочитать другие наши статьи

Планировка и чертежи домов из бруса 6х6, 8х8, 9х9, 6х8 8х10, 10х10 с мансардой и без нее

В строительном деле древесина была популярной всегда. Но сегодня, во времена господства пластмассы, полиэтилена она приобрела особое признание. Она чиста экологически, сберегает тепло, долговечна, к тому же очень привлекательна своим природным рисунком. Все эти качества являются решающими при выборе материала для строительства собственного дома своими руками.

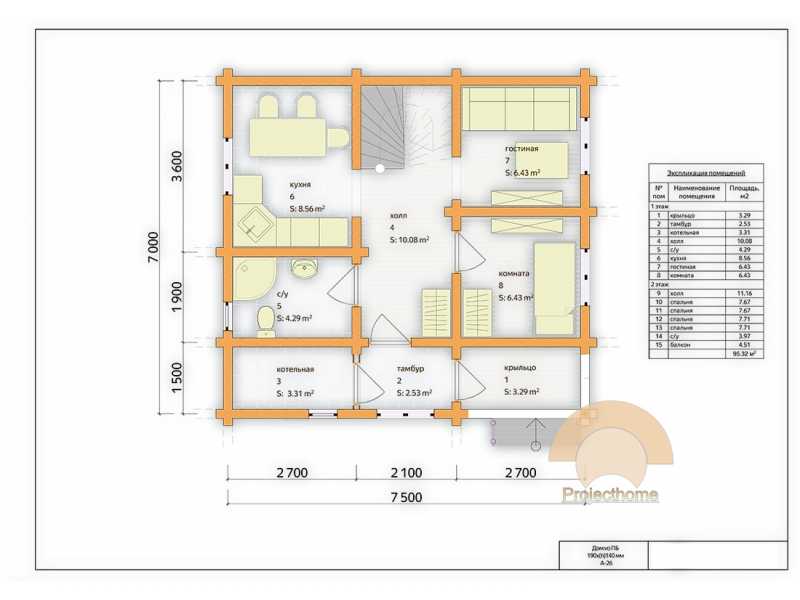

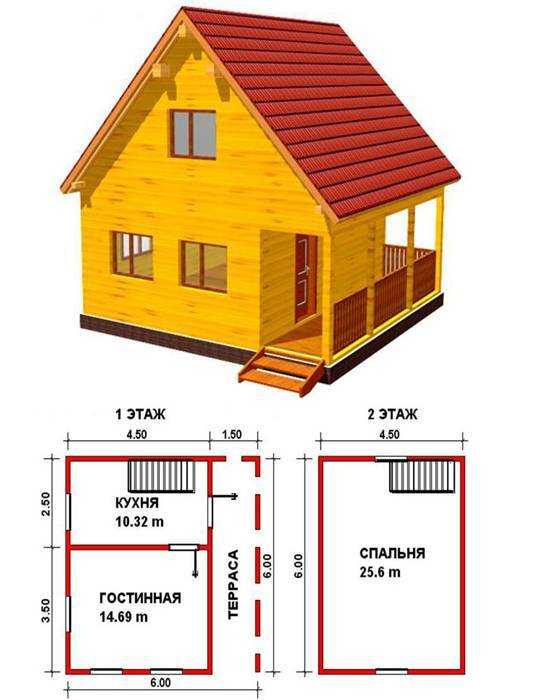

Планировки всех этажей дома из бруса 6×6

Вернуться к оглавлению

Содержание материала

Разработка проекта

Каждого домашнего мастера интересует планировка домов из бруса. Ее можно разработать самому или скачать готовую из интернета. Притом совершенно бесплатно. Если навыков нет, чтобы грамотно составить чертеж будущей постройки, то можно сделать собственные эскизы с указанием размеров и конкретного размещения комнат будущего жилища. Во Всемирной паутине полно информации о жилых домиках небольших размеров 6х6, а также о просторных домах более 8х8 метров. Из них можно почерпнуть многое для составления авторских проектов.

Однако прежде чем строить своими руками, следует обзавестись необходимым документом — разрешением на строительство. А за постройкой жилища с гаражом можно обратиться в специализированную строительную фирму. Она имеет типовые проекты домов различных размеров, готовые чертежи всех элементов.

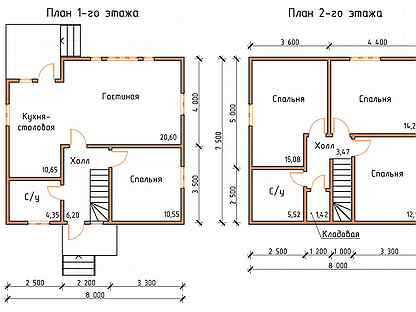

Планировка двухэтажного коттеджа из бруса размером 8×8

Представит их вам или предложит выполнить работу по индивидуальному заказу. Однако это обойдется дороже. Вернуться к оглавлению

Материал для строительства

Домашнему мастеру, решившему возводить дом из сруба своими руками, необходимы хотя бы первоначальные знания о строительном брусе. Он производится двух видов:

  • Стройматериал квадратного или круглого сечения, изготовленный из цельного бревна;
  • Клееный брус, который состоит из досок, скрепленных специальным клеем.

Для строительства зданий используются следующие разновидности обработанной древесины:

  • Профилированный брус, который для стыковки и ускорения сборки имеет специальные выемки и пропилы;
  • Пиломатериал из прессованных склеенных досок;
  • Оцилиндрованные круглые бревна.

Профилированный брус в отличие от обычного бревна имеет определенную форму как результат его высокотехнологичной обработки.

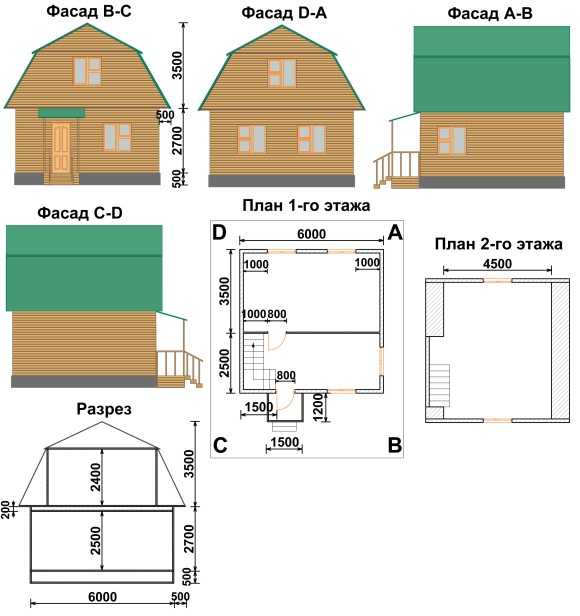

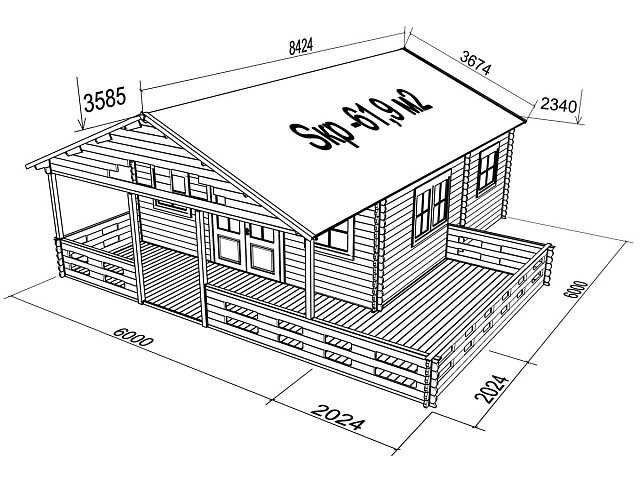

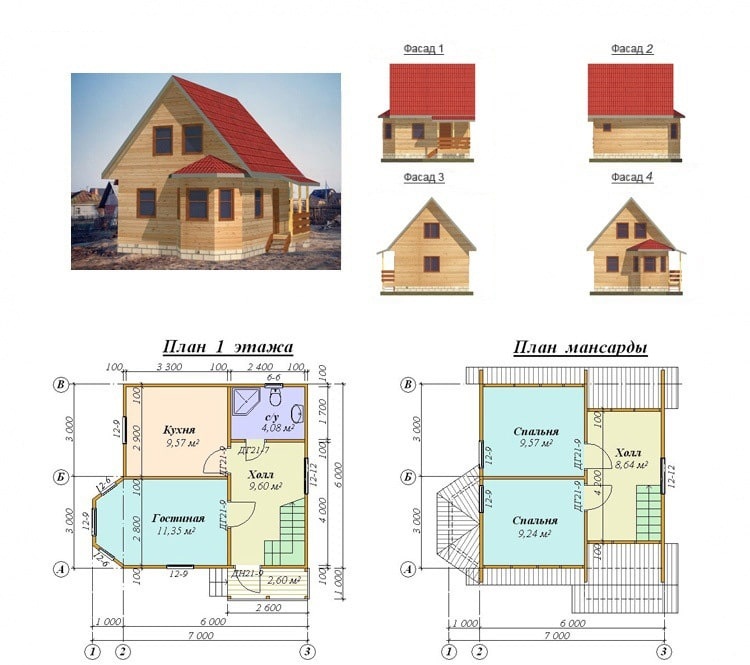

Планировка деревянного дома с мансардой размером 6×8

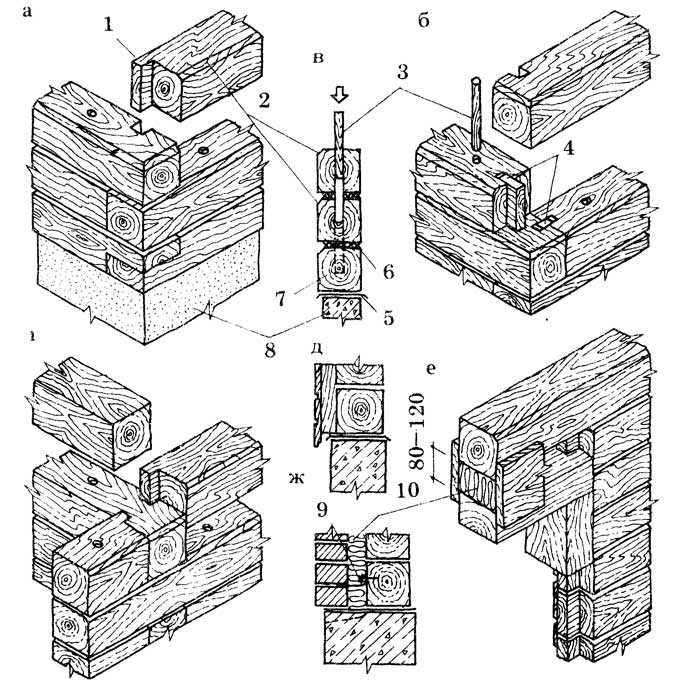

Чертеж его профиля — прямоугольная фигура со стыковочными пазами. Он больше других подходит для возведения постройки своими руками. Его преимущество: стенам не требуется дополнительное утепление, уплотнение пазов.

Значительно ускоряется ход монтажа благодаря системе «шип-паз», действующей по принципу сборки детской игры лего. На возведение одноэтажного здания потребуются примерно 2-3 месяца, даже если строить его с мансардой.

А если внешняя сторона профиля имеет форму полуовала, то небольшой дом 6х8 или жилище средних размеров 8х8 будет выглядеть как сказочный терем из круглых бревен. Клееный пиломатериал также широко применяется в строительном деле, хотя стоит дороже обычного бруса. Массово производить его стали не так уж давно. Он прочнее цельного бревна. В отличие от него дает небольшую усадку постройки — менее 1 %. Теплоизоляция стен не требуется. Многие фирмы предлагают проекты современных домов из этого нового материала.

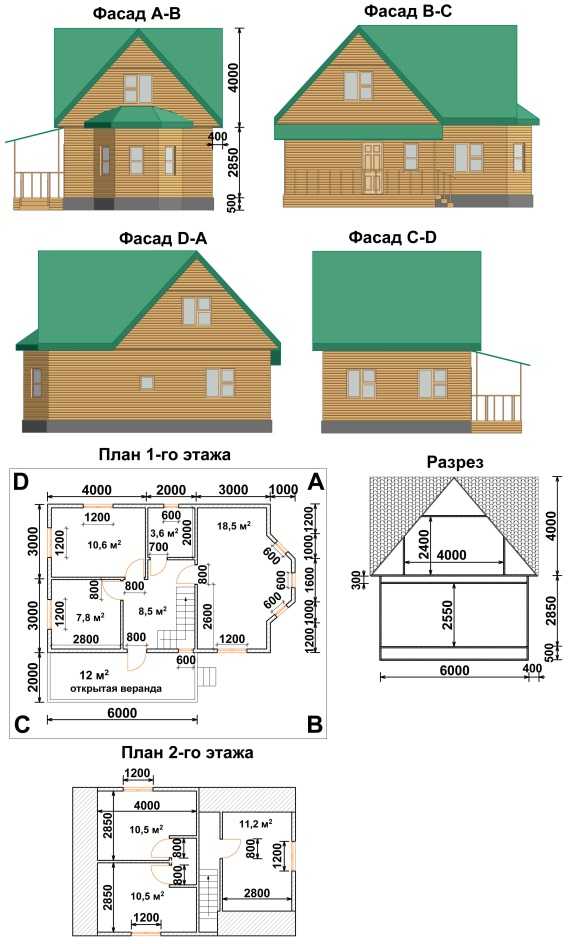

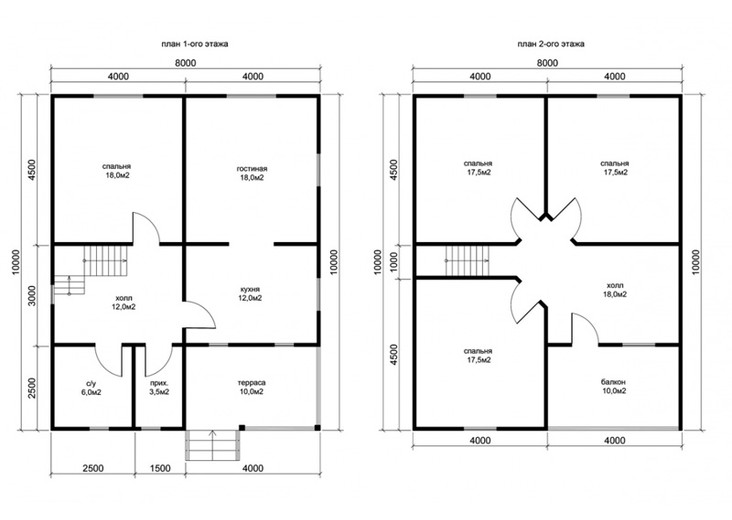

Проект с планировками всех этажей двухэтажного дома из бруса 10×10

Он сравнительно легок, поэтому конструкция из него для одноэтажного здания не требует сложного фундамента. Однако из-за клея, экологическая чистота древесины снижается.

Бревно, которое после обработки на спецоборудовании имеет по всей длине одинаковую толщину, называется оцилиндрованным. Чертеж его сечения — идеальный круг. На стройматериале нет коры, сучков, трещин. Поэтому стены из него без дополнительной отделки имеют аккуратный эстетичный вид. Для ускорения сборки бревно продается с готовыми укладочными пазами по всей длине. Это сокращает весь период строительства.

Стандартная длина бруса — 6 м. Поэтому при планировке дома 6х9, как и 6х8, технология укладки разных по длине брусьев должна быть такой. У каждого венца продольной стены две детали. Слева основная часть — стандартная шестиметровка, справа — недостающие 3 или 2 м для девяти- или восьмиметровой стороны.

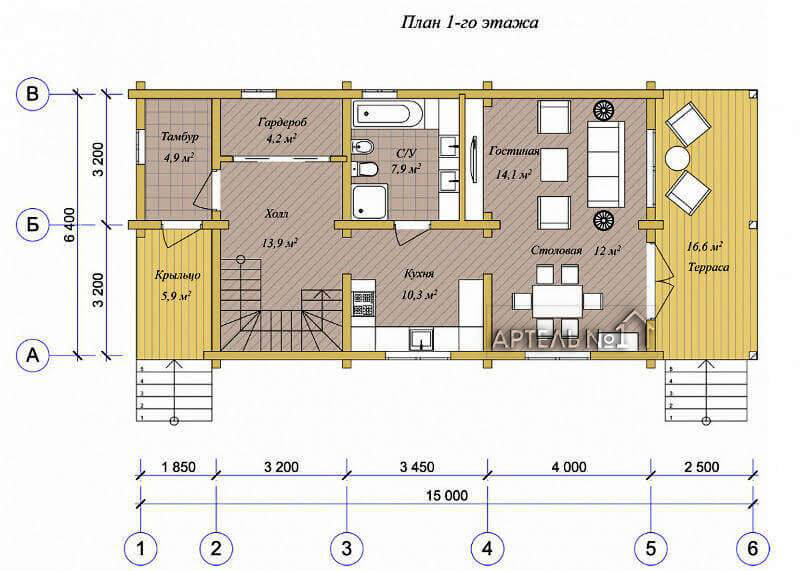

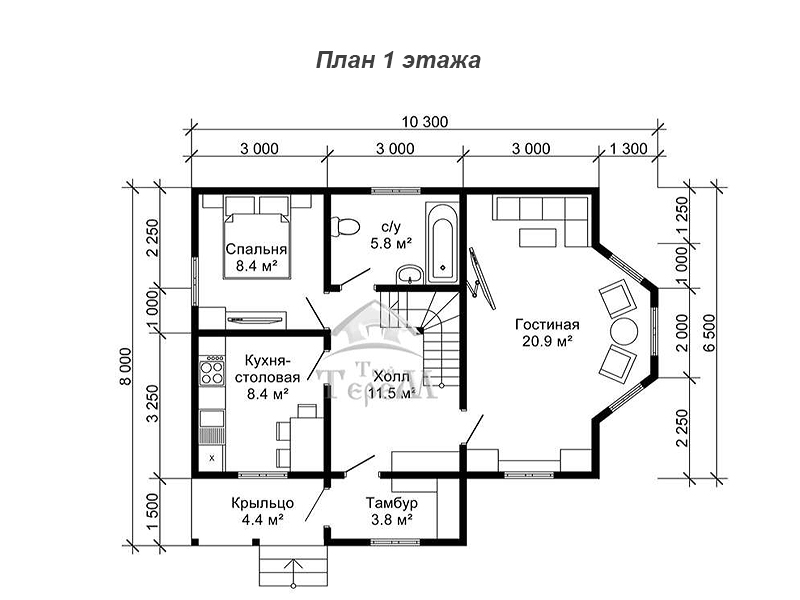

Планировка деревянного коттеджа 8×10

Для укладки следующего звена их меняют местами: слева добор, а справа основной шестиметровый брус. Такое чередование наносится на чертеж еще в процессе проектирования. Затем оно выполняется для обеспечения прочности всего здания.

Для построек 8х8 или коттедж площадью 9х9 брус соответствующей длины можно заказать на пилораме. Тогда прочность стен будет обеспечена без чередования частей каждого венца. Но при сооружении дома 8х9 десятиметрового бруса на деревообрабатывающем предприятии может не оказаться.

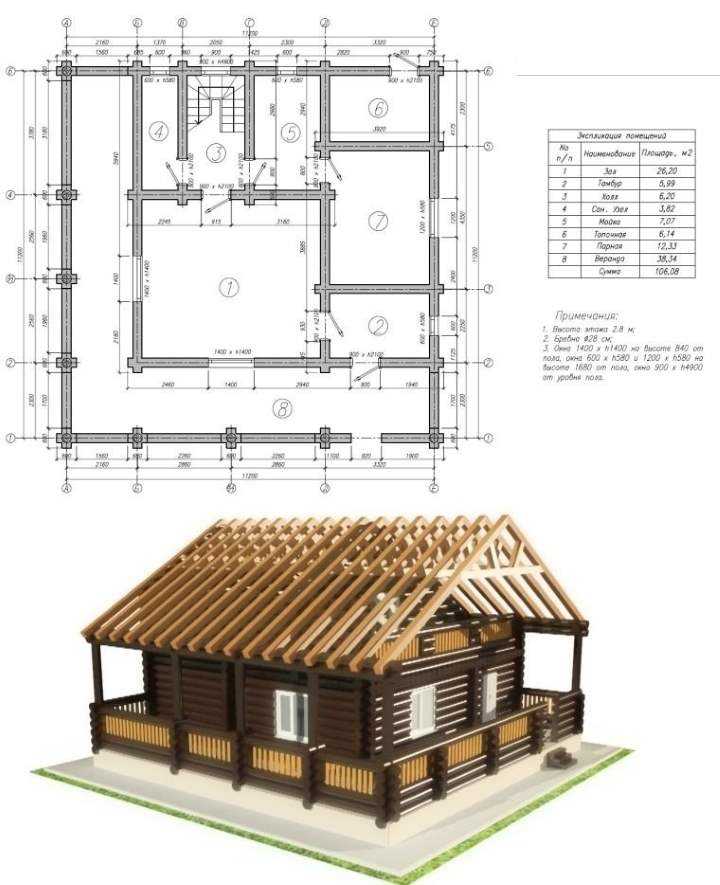

Проект дома 10×10 с планировками всех этажей

Тогда восьмиметровыми брусьями укладывают только поперечные стены, а продольные — по технологии укладки, рассмотренной на примере 6х9. Для сборки каждого звена придется чередовать брус различной длины. Ниже — основные разделы проектов. Вернуться к оглавлению

Архитектурная часть

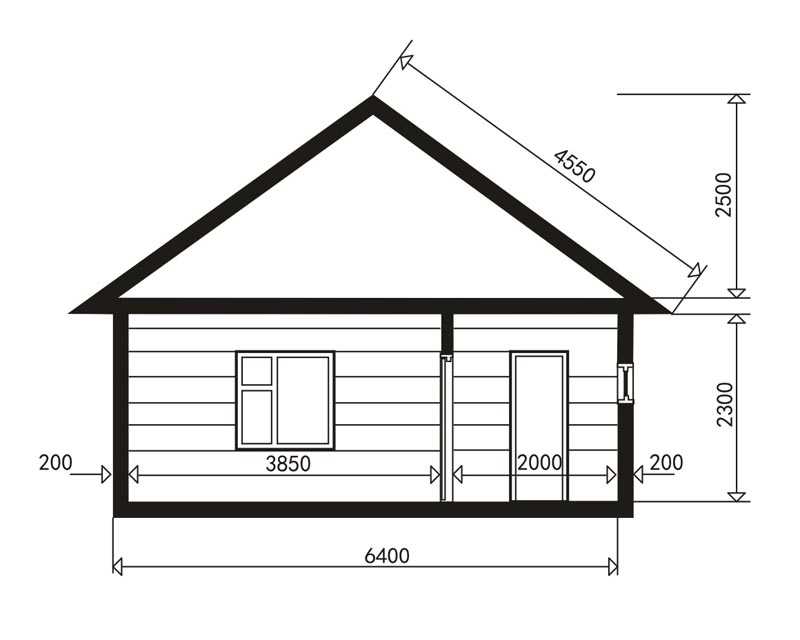

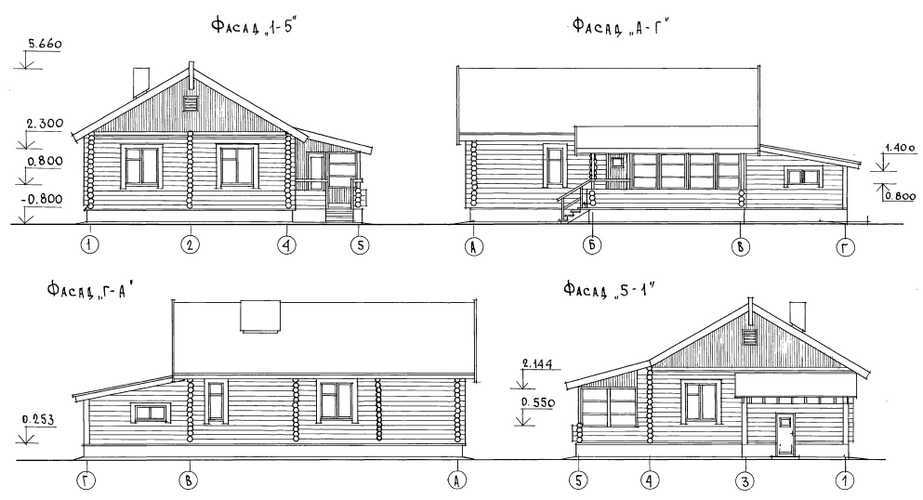

Общий чертеж отражает весь участок стройки, внешний вид и чертежи дома с мансардой, форму кровли, планировку фундамента, месторасположение проемов окон, дверей, пристройки с гаражом. Если окажется, что земельный надел недостаточно большой для возведения дома 9х9 или площадью 8х8, то придется строить дом 6х8 или еще меньший — 6х6.

Вернуться к оглавлению

Проекты инженерных коммуникаций

Их разработать и воплотить в жизнь своими руками очень сложно. Поэтому придется пригласить специалистов-профессионалов.

Для строительства всего дома важны сведения о протяженности газопровода, электропроводки, водопровода и канализации, которые следует планировать очень компактно. Например, с целью экономии ванную комнату в доме размещают впритык с кухней.

Вернуться к оглавлению

Внутренняя планировка дома

Все упомянутые дома размером в 8х10, могут вместить помещения, необходимые для комфортного проживания среднестатистической семьи. Если площади 6х6 или пространства 6х8 маловато, то на этих квадратных метрах возможно возведение двухэтажного дома. А еще полезную жилую площадь можно увеличить утепленной мансардой.

Обычно таких ограниченных размеров воздвигают дачные постройки. А у них своя специфика. Например, если здесь планируется проживание только в теплый сезон, то наличие тамбура необязательно.

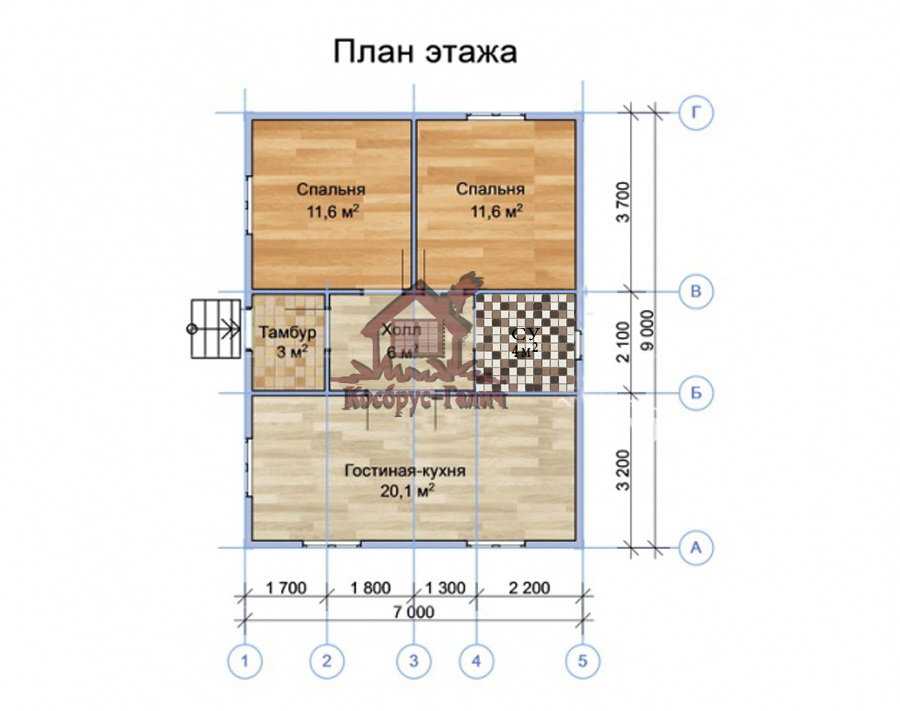

Пример планировки дома из бруса с мансардой 9×9

Однако для каждого из них необходим минимум:
  • Спальня, одна или несколько;
  • Кухня как помещение для готовки, приема пищи;
  • Гостиная или общая комната для сбора всех членов семьи и приема гостей;
  • Санузел;
  • Возможная пристройка дома с гаражом.

Строение 6х6, как правило, больше подходит для дачи, в которой можно проводить время в теплый сезон года. Это бюджетный вариант одноэтажного дома. Его возводят на небольших дачных участках. Его чертеж простой — разделение всей площади на три помещения: одно — 16,5 м2, второе — 10, 5, а третье — 5,7 м2.

На даче хозяева, их дети и гости основное время проводят на воздухе. Если супруги приехали сюда одни, то муж весь день провозится с гаражом. А жена в это время будет копаться на огороде. В комнатах, как правило, никто не сидит. В связи с этим самое большое жилое пространство выделяют спальне.

Средних размеров комната предназначается обычно для кухни и столовой. Здесь можно встречать гостей, угощать их изысканными блюдами. Оставшиеся метры, из которых минимум 1,5 м2 отводят на оборудование санузла в доме, используются в качестве прихожей. Кладовка вместе с гаражом может располагаться в подвале. Конечно, если дом с мансардой, то его внутренняя планировка несколько изменится. А для двухэтажного здания она будет совсем иной.

Такое пространство позволяет более полно учесть не только количество членов семьи, но и пожелания каждого из них.

Изменение схемы вызовет также лестница на второй этаж дома, без которой в таких строениях не обойтись. При планировке комнат на первом месте должна стоять функциональность, а не дань моде и советы фэншуй. А для защиты от плесени, грибков не обойтись без соответствующей обработки. Это можно сделать также своими руками, используя современные консервационные и дезинфицирующие растворы, которые всегда можно купить на местном рынке.

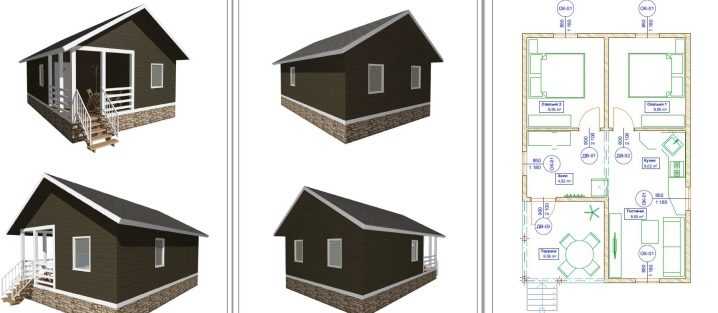

Вариант планировки коттеджа из бруса размером 6×8

Их использование в закрытых помещениях должно быть безопасным для обитателей дома.

Проекты одноэтажной постройки 6х8, или 6х9 практически ничем не отличаются от рассмотренного здесь домика 6х6. Только больше пространства можно выделить прихожей, а санузел оснастить кабинкой для душа. А вот планировка дома 8х8 позволяет увеличить количество спален.

Другое дело квадратный дом 9х9, или прямоугольный 8х10. У них, даже если строения одноэтажные, значительно больше возможностей для комфортного проживания. По занимаемой площади 80 м2 равнозначны четырехкомнатной квартире. Здесь уже можно увеличить кухню, гостиную, число спальных комнат. А санузел оснастить ванной. Появится возможность рядом с кухней поместить кладовку.


Такой дом с гаражом пригоден для постоянного проживания как в городской черте, так и на дачном участке. В городе не будет проблем с отоплением, а вот на даче необходима печка или котельная. Если же на этом квадрате 8х8 метров или прямоугольнике 8х10 построить двухэтажный дом, то это уже будут настоящие хоромы. Правда, возвести их одному и своими руками практически невозможно.

строительство брусовой жилой конструкции, 1 этажные деревянные дачные постройки

Каким бы простым ни казался тот или иной вариант строительства дома, есть множество потенциальных проблем и просто тонкостей, которые обязательно требуется учесть. В сооружении построек высотой в один этаж имеется ряд особенностей. При использовании бруса добавляется и другая специфика, которую невозможно проигнорировать.

Особенности

Одноэтажные дома из бруса имеют одну исключительно важную особенность – их делают из элементов строго фиксированной длины, изменить которую произвольно не получится в принципе. Только рациональная схема пиления и тщательный подход к раскладке деталей позволяют несколько скорректировать ситуацию. Важно учитывать, что от нормативной длины привозимого с лесопилки бруса придется отнять еще некоторую часть, расходуемую на подрубку.

Если одна из стены делается меньшей, оставшийся пиломатериал во избежание нерациональных затрат требуется применять при сооружении других плоскостей. Потому привычный подход, согласно которому общее наращивание площади позволяет легче размещать все нужные объекты, тут не работает.

Деревянные постройки из бруса, если чрезмерно увеличивать их общую территорию, начинают напоминать пчелиный улей. Покупая очень длинный брус, все равно потребуется разрезать его и аккуратно работать с остатками. Рациональная длина балок, используемых в перекрытиях, колеблется от 450 до 550 см. Точный показатель зависит от глубины врезки и вида применяемого материала. Как результат, подробную схему приходится составлять до начала работ, причем так, чтобы ни малейшая часть ее не менялась впоследствии.

Начинают работу с формирования масштабной модели дома, без учета расхода материала на зарубку. Так гораздо легче подобрать грамотную планировку, перебирая различные варианты.

Позднее модель перемещается на бумагу, и в чертеже уже должны быть расписаны:

  • общая толщина стен;
  • производимые подрубки;
  • планируемые остатки материала;
  • суммарная выкладка;
  • расход лесного сырья.

Реагирование перегородок на перепады влажности и прогрева воздуха должно быть синхронизировано со всей остальной постройкой. Оптимально соответствует этому требованию деревянный брус толщиной не менее 5 см. Чтобы установка блоков дверей происходила правильно, толщина перегородок должна составлять минимум 10 см. В эту величину не входит еще отделочный слой.

Как всегда, окна выводят на самую светлую сторону (почти всегда это восток или юг).

Обязательно следует учитывать, каково расположение уже существующих и предполагаемых в дальнейшем строений, даже временных или сезонно используемых. Составление схемы строительства подразумевает оставление резервного пространства для формирования садовых дорожек. Обычно фасады домов и сопредельных построек ставятся на одной линии, исключения крайне редки. Следует заботиться о пропорциональности размеров всех создаваемых построек. Только когда отработаны все эти моменты, имеет смысл определять целевую принадлежность отдельных помещений.

Проекты

Брусовые деревянные дома гораздо популярнее сейчас, нежели классические изделия в виде срубов. Даже добротность и теплота ничуть не хуже, если правильно использованы современные технологии. И все же большое внимание стоит уделить выбору подходящего материала. В большинстве случаев жилой дом для постоянного проживания строится из хвойной древесины.

Большинство проектов подразумевает использование сосны, которая превосходит:

  • ель – по визуальной красоте;
  • пихту – по прочности;
  • лиственницу – по простоте обработки и нагрузке на фундамент;
  • кедр из Сибири – по общей стоимости пиломатериала.

Проектирование начинают либо с общего рисунка, либо с образцовой фотографии понравившегося варианта (при этом могут вводиться пояснения). Эскиз дома, как дачного, так и городского или расположенного в коттеджном поселке, следует делать максимально детализированным, это упростит работу проектировщиков, а затем и строителей. В большой постройке (10 на 10 или 9 на 12) можно разместить сразу две спальни, дополнительную кладовую и разделить санитарный узел без сжатия его частей. Внимание стоит уделить расположению котельной и домашней прачечной; в доме современных ответственных людей почти всегда предусматривается участок для тренажерного зала.

Даже в домах габаритами 6 на 4 можно выделить соответствующий уголок, если очень скрупулезно подойти к организации пространства или предусмотреть формирование мансарды. Чтобы облегчить себе работу, после выбора расположения и функциональности комнат нужно прорисовать коридоры, позволяющие всем сделать свою жизнь удобнее. Отдельные части рисунков соединяют, и так получается предварительная схема. Если требуемый метраж оказывается слишком большим и не помещается в маленьком дома размером 6 х 4, следует активно использовать пространство второго или цокольного этажа.

В незначительных по габаритам сооружениях формируют винтовые лестницы чаще всего.

Классический 1-этажный дом может быть оснащен и неотапливаемым чердаком. Для дачной постройки, используемой лишь сезонно, такой вариант оказывается вполне оправданным экономически. На чертежи каждый этаж заносится особо, то есть наряду с общим планом должен быть и поэтажный чертеж.

Если застройщик подобной документации не предоставляет, это веский повод как минимум более тщательно проверять его работу. Веранда в брусовом доме 10 х 10 может охватывать как один, так и несколько фасадов. Учитывая особенности российского климата, не везде приемлемы решения с крупными панорамными окнами по всему периметру.

На открытой террасе используют украшающие перила, высота которых варьируется от 100 до 150 см над полом. Как вариант, может использоваться аналогичный подъем бруса, с которого тщательно срезают рисунок. Открытые пристройки в доме 7 на 8 могут иметь остекление, это помогает защитить комнату от выпадения осадков. Вид кровли подбирается индивидуально, с учетом особенностей территории и проектными нюансами. В большинстве случаев над сооружениями 9 х 9 и 10 на 10 м ставится двускатная крыша щипцового исполнения.

Преимущество очевидно: монтаж производится без специализированного инструмента, а материал относительно дешев и надежен долгое время. Вальмовой крышей пользуются относительно редко, потому что ее оборудование сложно и дорого, подчас требует привлечения специалистов. Зато по надежности и устойчивости после монтажа такая схема не имеет себе равных аналогов. Вдобавок она считается наиболее привлекательной по «внешности» и отменно выдерживает даже сильные порывы ветра.

Брусовые дома с гаражом планируются таким образом, чтобы встроенная или пристроенная стоянка защищала снаружи наиболее холодный участок дома.

Важно: кровельные конструкции следует делать легкими, поскольку несущая способность стен относительно слаба. Избыточная нагрузка почти неизбежно ведет к деформации как лагов, так и стропил. Обязательно проводится расчет вероятных перегрузок конструкции. Стропильная система собирается благодаря подготовленным заблаговременно пазам и выступам. Далее монтируют боковые брусья верхнего ряда, для их связки используют брус сечением 15 х 10 см.

Строительство

Построить своими руками одноэтажный дом из бруса можно довольно легко. Большинство профессионалов предлагает использовать для этой цели брус 150 х 150 мм, однако, если поставлена цель сэкономить и отказаться от найма рабочих, можно сократить одну грань до 100 мм. При выборе подходящего основания под брусовой дом стоит ориентироваться на указания специализированной литературы. Но это не означает, что можно игнорировать сведения, получаемые от соседей и от прежних владельцев участка. Если риск пучения мал и вода залегает глубоко под деревянным, домом можно поставить даже легкие опоры.

Замес бетона вручную поглощает слишком много времени, гораздо практичнее использовать недорогие бетономешалки. Покупка их еще неоднократно оправдается через некоторое время. При заливке наземной части ленты требуется использовать раствор повышенной густоты и монтировать упрочняющий каркас. Венцы бруса связывают деревянными нагелями, чтобы сэкономить, можно даже брать для них обрезки досок, оставшиеся от прежнего строительства (но, возможно, из более прочного дерева). Все промежутки венцов заполняются специальными утеплителями.

Тут придется выбирать либо более дорогие и практичные решения (готовые рулоны), либо экономный по деньгам и трудоемкий мох сфагнум. Для формирования косяков требуется применять только ровные бруски, желательно – без единого сучка. При выполнении этой работы стоит ориентироваться на самую простую технологию, потому что полноценная рецептура по силам не каждому профессионалу в деревообработке. Чтобы сделать обработку бруса легче, используют обязательно верстак.

Исходный венец делают «в полдерева», для работы требуется применять дисковые пилы. Если глубины не хватает, применяют ножовки. Оставлять промежутки между элементами вполне разумно, они позволят организовать продухи. Размещение их на определенной высоте над землей повышает эффективность проветривания. Подкладки ставят потому что после гниения досок замена окажется проще, чем для бруса нижних венцов.

Советы и рекомендации

Независимо от выбранной породы дерева, стоит использовать только материал с наименьшей возможной влажностью. Проклеенный брус намного выгоднее и практичнее неподготовленного варианта. Что очень хорошо, из него не только строить проще, но и исключено появление осадки. Когда берут обычную неподготовленную древесину, коробки дверей и окон оснащаются особыми пазами, дающими однородную осадку.

При заказе коммерческих услуг по строительству и проектированию следует уделить максимальное внимание подготовленной документации.

Красивые варианты

Стилистика брусового дома не обязательно должна быть выдержана в духе шале. Вот один из хороших светлых проектов. Бежевые стены выгодно оттеняют изысканную красную кровлю. Крыльцо и расположенный за ним коридор делят жилище на две примерно одинаковые части. Одна из них отведена для жилья, другая – для технических нужд, что видно хотя бы по размеру окон.

Более близкая по расцветке частей конструкция представлена на этом фото. Светло-серая крыша причудливой формы соответствует фасаду, украшенному изящными нестандартными элементами. Набег крыши над внешним контуром дома позволяет создавать импровизированную террасу. Крыльцо невысокое, а цвет стен сделали неброским намеренно. Тут подход немного иной: вместо сложного переплетения фасадных элементов использован крестовидный опорный элемент.

Спокойная белая древесина основной части конструкций дополняется визуально изящными перилами по краям импровизированной террасы. Насыщенно-синий кровельный материал на двух скатах – вот главный цветовой акцент в этом решении. А тут стены и крыша выполнены в единой расцветке. Зато фасад, хоть и укрыт опять под выдвинутую вперед кровельную конструкцию, более изящен. Даже водосточная труба привлекает внимание; темные рамы окон гармонируют визуально с еще более темной отделкой цоколя, окраска ступеней на обоих крыльцах совпадает.

О том, как построить дом из бруса, смотрите в следующем видео.

Проекты домов из бруса: цены, описание, планировки проектов

Прокрутить к проектам



Проекты домов из бруса – продуманные планировки, где каждому метру уделено большое внимание. Предлагаем более 100 проектов на любой вкус и бюджет. Дома строятся из строганного, нестроганного и профилированного бруса. Любой проект может быть доработан, возможно и индивидуальное проектирование под нужды заказчика.

Почему стоит обращаться именно к нам?

  • Северный лес из европейской тайги

  • Наша продукция сертифицирована по мировому стандарту Forest Stewardship Council (FSC)

  • Собственная заготовка и отбор леса, производство материалов, строительство. Полный контроль качества на всех этапах

  • Квалифицированные строители с русского севера — центра деревянного зодчества

  • Доставка по всей России.

  • Возможность строительства в кредит и с использованием материнского капитала.


Комнат: 3

Этажность: с мансардой

Старая цена: 801 240

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 928 400

Р

Комнат: 4

Этажность: 2

Старая цена: 1 570 250

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 1 146 860

Р

Комнат: 4

Этажность: 2

Старая цена: 1 362 240

Р

Комнат: 4

Этажность: 1.5 этажа

Старая цена: 1 655 060

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 759 660

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 872 630

Р

Комнат: 2

Этажность: 1.5 этажа

Старая цена: 908 050

Р

Комнат: 2

Этажность: с мансардой

Старая цена: 853 600

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 938 960

Р

Комнат: 3

Этажность: с мансардой

Старая цена: 942 370

Р

Комнат: 6

Этажность: 1.5 этажа

Старая цена: 1 850 310

Р

Комнат: 5

Этажность: 1.5 этажа

Старая цена: 1 912 570

Р

Комнат: 3

Этажность: 1.5 этажа

Старая цена: 1 353 220

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 1 057 760

Р

Комнат: 5

Этажность: 1.5 этажа

Старая цена: 1 724 910

Р

Комнат: 6

Этажность: 1.5 этажа

Старая цена: 2 055 240

Р

Комнат: 6

Этажность: 1.5 этажа

Старая цена: 1 650 550

Р

Комнат: 5

Этажность: 1.5 этажа

Старая цена: 1 189 320

Р

Комнат: 6

Этажность: 1.5 этажа

Старая цена: 1 885 840

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 1 672 000

Р

Комнат: 1

Этажность: 1

Старая цена: 1 444 410

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 1 813 900

Р

Комнат: 2

Этажность: 1

Старая цена: 1 313 950

Р

Комнат: 4

Этажность: с мансардой

Старая цена: 1 072 610

Р

Комнат: 5

Этажность: 1.5 этажа

Старая цена: 1 531 750

Р

В комплектацию дома из бруса под усадку входит:

  • Наружные стены 1 и 2 этажей из обрезного бруса 150*150 мм/профилированного 145*145 мм
  • Внутренние несущие стены 1 и 2 этажей из обрезного бруса 100*150 мм/профилированного 95*145 мм
  • Высота потолка 1 и 2 этажа 2,5-2,7 м
  • Половые лаги и потолочные балки из бруса 100*150 мм
  • Стропильная система из доски 50*150 мм
  • Обрешетка крыши из доски 25*150 мм
  • Фронтоны из обрезного бруса 150*150 мм/профилированного 145*145 мм
  • Комплект деревянных нагелей
  • Метизы
  • Рубероид
  • Межвенцевой утеплитель джутовое полотно
  • Доставка до МКАД и в северную часть Московской области
  • Разгрузка
  • Все работы по сборке комплекта дома на участке заказчика
  • Угловые соединения ласточкин хвост (теплый угол)
  • Устройство стропильной системы и обрешетки
  • Устройство временной кровли рубероидом

Типовые проекты

Типовые решения – это проекты, по которым построено множество домов. Они неоднократно дорабатывались и сейчас представлены на этой странице. С нашей точки зрения – это интересные решения, сочетающие высокую эргономику, конструктивную надежность. Дома получаются светлые, уютные. Среди проектов брусовых домов – решения в один и два этажа, с мансардой, верандой, встроенной баней, гаражом. Размеры — от 5×6 м до 12×15 м.

Планировка зависит от площади дома. В маленьких домах размещено все самое необходимое – гостиная, кухня, спальня, санузел, тамбур и мансарда. Дома большей площади имеют разнообразие планировок. Гардеробные комнаты, второй свет, холлы на втором этаже.

Всегда просторна и удобна входная зона, где можно оставить верхнюю одежду и обувь. Тамбур значительно затруднит теплообмен между улицей и домом, а потому в жилище летом будет прохладно, а зимой сквозняк, холод не будет добираться до жилой зоны.

Оцените все преимущества разработанных нашими специалистами проектов!

Индивидуальные проекты и планировки

Создадим индивидуальный проект дома из бруса с учетом пожеланий по планировкам. Проектируем по фотографиям, вырезкам из журналов, проектам других компаний, если этого хочет заказчик. Любые планировки при неизменно высоком уровне конструктивной надежности, безопасности дома.

Дом из бруса своими руками: проекты и их чертеж

Древесина – это материал, который довольно часто используется при строительстве домов. Для некоторых строений обыкновенные бревна не подходят, потому нужно искать другие варианты. В таких случаях может подойти клееный брус. С его помощью можно возводить конструкции полностью из древесины. Брус является прочным материалом, при этом постройки из него возводятся быстро и просто.

План двухэтажного дома из бруса.

Проекты домика из бруса

Строительство дома всегда нужно начинать с проекта.

Составить проект домика из бруса можно и самому, используя специальное программное обеспечение под названием Archicad.

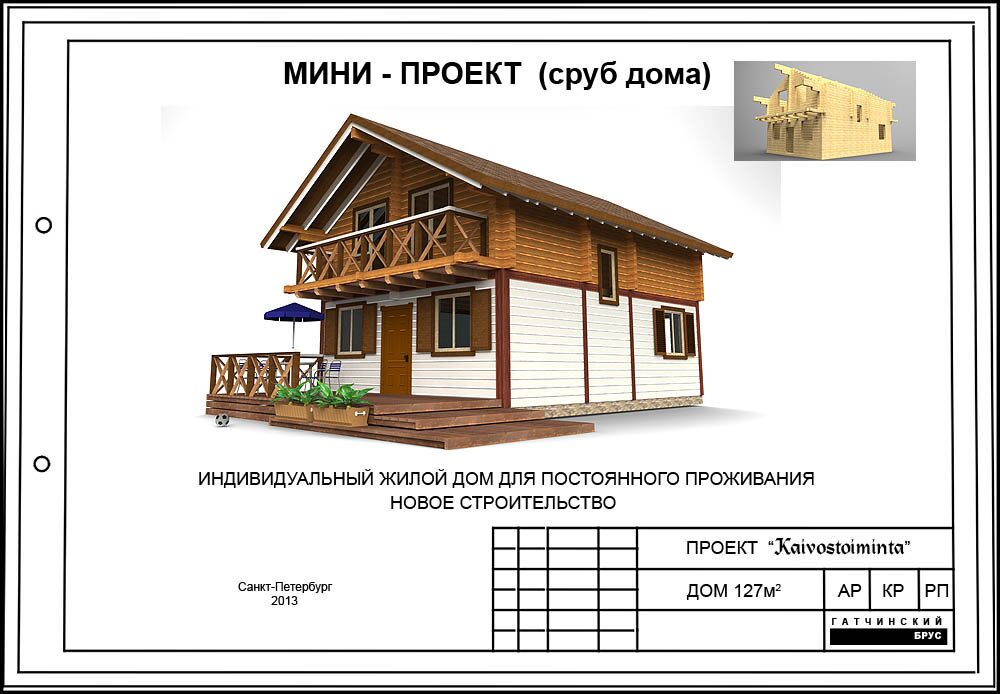

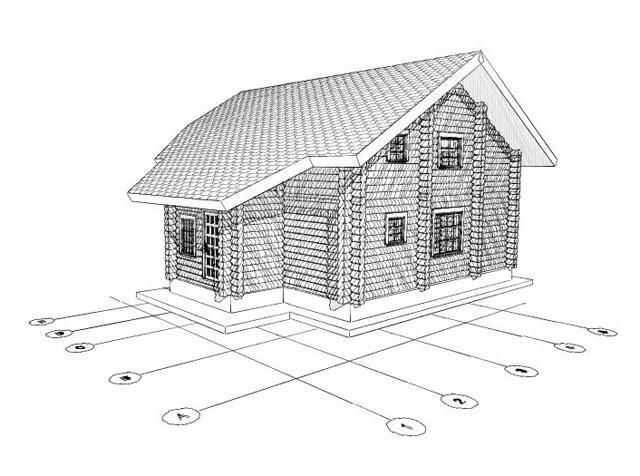

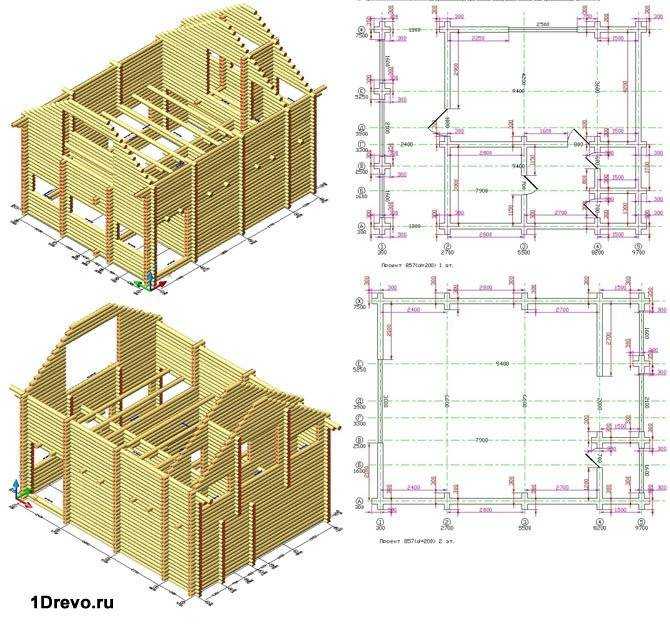

Рисунок 1. Проект дома из клееного бруса.

Для этого будут нужны некоторые навыки и знания. Если планируется составить проект для домика из бруса своими руками, то понадобится подготовить такую документацию:

  1. План основания. В данном случае понадобится составить чертеж фундамента, указав его тип, глубину залегания, применяемые материалы и так далее.
  2. План балок напольного основания. Понадобится подробный чертеж балок для опоры, на которые устанавливается пол.
  3. План всех этажей дома. На чертеже нужно будет указать места размещения окон, перегородок и стенок, определив необходимые размеры. Понадобится указать и размещение камина, печки, различных коммуникаций.
  4. Чертеж стен изготавливаемого домика в срезе по осям. Надо будет указать все элементы стенки и места сопряжений каждой стенки с расположенными рядом другими элементами. Далее выполняется нумерация каждого из элементов, чтобы в дальнейшем можно было легко идентифицировать элементы. В конце нужно выполнить чертеж всех элементов стенки с указанием размеров, вырезов и отверстий.
  5. Спецификация элементов постройки с указанием геометрических размеров. В данном случае обойтись без программного обеспечения достаточно сложно.
  6. План крыши и конструкции стропил. В данном случае нужно будет указать материалы для конструкции стропил со всеми размерами и элементами крепежа. На отдельном чертеже понадобится изобразить многослойный пирог крыши и ее теплоизоляции.
  7. Изображение постройки.

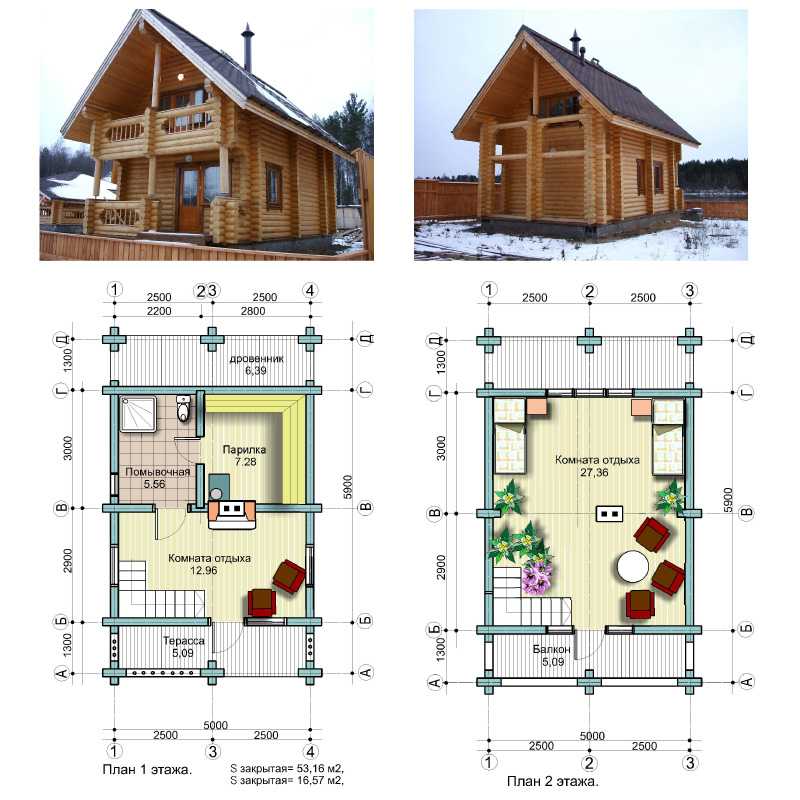

Рисунок 2. Вариант дома из клеевого бруса.

Подробный проект можно увидеть на рис. 1, рис. 2. Чертеж изображен на рис. 3.

В процессе проектирования особое внимание нужно уделить качеству бруса. Он является главным материалом строительства, поэтому от толщины и породы брусков будет зависеть микроклимат в помещении.

Сегодня на рынке есть бруски толщиной от 9 см до 27,5 см. Изготовители выпускают и клееный брус размерами 10х15 см, 10х20 см, 15х20 см, 18х20 см, при этом их длина составляет до 12 м. Если в проекте будут большие пролеты длиной 18 м или меньше, то сечение бруса может быть увеличено до 21,5х130,5 см.

Для наружных и несущих стенок нужно выбирать балки толщиной от 18 до 27,5 см. Для внутренних перегородок лучше всего подходит брус толщиной 9-17 см. Если есть желание сэкономить некоторое количество денежных средств, перегородки можно сделать каркасными, обшивая их панелями из дерева с имитацией под бруски.

Вернуться к оглавлению

Как возвести дом из бруса своими руками?

Когда проект строения будет готов, можно переходить к строительству дома. Прежде всего понадобится приобрести все необходимые инструменты и материалы. Каких-либо сложностей с выбором и приобретением нет, потому что вся нужная информация есть в документации проекта.

Чертеж со спецификацией элементов строения можно передать изготовителю брусков, чтобы на производстве были сделаны все необходимые вырезы.

Рисунок 3. Чертеж дома из бруса.

Элементы, которые будут необходимы, чтобы сделать домик из бруса своими руками:

  • брус;
  • саморезы;
  • нагели;
  • строительный уровень;
  • колышки;
  • шнур;
  • лопата;
  • песок;
  • щебень;
  • арматура;
  • влагостойкая фанера;
  • рубероид;
  • цемент;
  • вибратор;
  • вода;
  • шпилька;
  • мастика из битума;
  • скобы из металла;
  • уголки из металла.

Вернуться к оглавлению

Как сделать основание под домик из бруса?

Когда все необходимые инструменты и материалы будут куплены, можно будет приступить к устройству основания. Дом из дерева будет иметь небольшой вес, поэтому есть возможность сделать буронабивные фундаменты на сваях. Подойдут и мелкозаглубленные основания на ленте или плитах. Наиболее популярным и простым вариантом является ленточное основание. Для создания данной конструкции под домик из бруса понадобится выполнить следующее:

Рисунок 4. Венцы дома из клееного бруса.

  1. Прежде всего нужно произвести разметку под котлован основания. Для этого в каком-либо углу нужно вбить кол из дерева, после чего с помощью треугольника определить направление натяжения двух ниток, которыми будут определяться стороны основания. Когда ниткой будет отмечено необходимое расстояние, понадобится вбить второй колышек. Далее надо вернуться к первому колу, после чего натянуть еще одну нитку, которая отмечает другую сторону основания. Все другие стороны намечаются таким же образом. Чтобы проверить геометрию, нужно натянуть две диагонали и сравнить длину ниток. Геометрия будет идеальной, если нитки равны.
  2. Возле каждого кола с внутренней стороны намечается квадрат со сторонами, к примеру, 50х50 см. Далее надо вбить еще по одному колу в углу данного квадрата для каждого угла основания и натянуть между ними нитку. Таким образом будет получен внутренний контур основания. Данный метод разметки можно применять для основания с любым количеством ровных углов.
  3. После выполнения разметки нужно будет вынуть землю из траншеи. Надо углубить ее примерно на 50 см по всему периметру, после чего проверить равномерность заглубления котлована. Если есть необходимость, сравниваются все перепады. Нужно стремиться получить ровное напольное основание в одной плоскости.
  4. Если на участке имеются значительные перепады высот, то нужно копать траншею, тщательно следя за уровнем дна. Выкапывание траншеи начинается в данном случае с наинизшей точки.
  5. На дно котлована понадобится уложить слой песка толщиной 10-15 см, разровнять его и утрамбовать.
  6. Далее изготавливается армирующий каркас, который нужно будет опустить внутрь выкопанной траншеи. В углах и посредине траншеи устанавливаются подкладки из боя кирпича под каркас из арматурных прутьев.
  7. После установки каркаса надо будет изготовить щиты для цокольной части домика из бруса своими руками. Для данной цели можно применять доски 2,5х15 см или влагостойкие фанерные листы. В процессе изготовления опалубочной конструкции для основания понадобится следить за ее устойчивостью и надежной фиксацией. Рекомендуется связать щиты в некоторых местах верхней и нижней части.
  8. Чтобы подполье строения было сухим, понадобится сделать продухи вентиляции в стенках основания. Для этого надо взять кусок бруска и установить его между щитами, обмотав рубероидом. После того как бетон застынет, брус будет выбиваться, а на его месте останется отверстие продуха.
  9. После проверки надежности соединения щитов можно начинать заливку бетона. Основание заливается постепенно, слоями. В процессе заливки нужно следить за сохранностью щитов. После каждого уложенного слоя нужно уплотнить бетон вибратором.
  10. Далее понадобится подождать 29-30 дней, пока бетонный раствор получит необходимую прочность.

Вернуться к оглавлению

Как закладывать венцы домика из бруса своими руками?

После возведения фундамента можно переходить к установке закладных венцов в домик из бруса. Это можно сделать достаточно просто, при этом важно лишь соблюдать технологию и знать существующие правила.

Рисунок 5. Крепление бруса с угла.

  1. Прежде всего понадобится выполнить гидроизоляцию нижней обвязки. Для этого по всему основанию фундамента нужно уложить несколько слоев рубероида или обмазать основание мастикой из битума, уложив после этого гидроизол. Балки нижней обвязки нужно пропитать средствами защиты от гнили, грибка и плесени.
  2. Далее балки обвязки устанавливаются на свои места. Балки между собой можно фиксировать несколькими методами. На рис. 4, 5, 6, 7 можно увидеть существующие способы крепления.
  3. Первые венцы можно соединить с основанием при помощи костылей из металла или шпилек через пробки из дерева. Для этого нужно засверлить не меньше 2 сквозных углублений в доске диаметром 1 см, после чего углубиться в основание на 10 см. Далее демонтируется доска и внутрь отверстия основания вбивается пробка из дерева. После этого нужно будет вернуть доски на место, вставить шпильку или костыль. Поверх первого ряда укладывается теплоизоляционный слой из джута или пакли, после чего устанавливается второй ряд балок.
  4. Чтобы балки венцов были надежно зафиксированы между собой, понадобится применять нагели из дерева. Для этого в месте фиксации нужно засверлить отверстия диаметром 3,5-4 см и глубиной в 1,5 балки. Нагель должен быть на 2 мм больше диаметра отверстия, при этом он должен иметь глубину на 5 см меньше отверстия. Это нужно для того, чтобы нагель легко входил в брус и надежно скреплял его. В конце нужно вбить нагель внутрь и добить сверху, чтобы углубить его. В некоторых случаях для того, чтобы дополнительно закрепить балки, можно использовать металлические скобы.

Следует знать, что внутренние балки устанавливаются с зазором между досками и внешними элементами. Это нужно для того, чтобы была обеспечена вентиляция подполья.

Вернуться к оглавлению

Как сделать пол для домика из бруса своими руками?

Рисунок 6. Способы крепления бруса.

В большинстве случаев в домик из бруса укладывается пол из дерева на лагах. Есть 2 способа того, как это можно сделать:

  1. Установить дополнительные балки, которые соединяются с венцом постройки. После этого на данные балки надо будет уложить лаги.
  2. Обустроить подпорные столбы из кирпича, на которые нужно будет уложить балки и лаги. Данный вариант является наиболее популярным. Используя его, можно сделать пол в помещении больших размеров.

Чтобы обустроить пол, первым делом нужно вынуть грунт под опорные столбы. Выкапывается яма глубиной 50 см, которая имеет стороны 40 или 50 см. Шаг между столбами равен приблизительно 70-80 см. После этого нужно насыпать слой песка в 10 см, 10 см щебня и все это тщательно утрамбовать. Далее изготавливается каркас из арматурных прутьев для основания столба, опускается внутрь и заливается бетоном.

Если в планах сделать столбы из кирпича, то основание из бетона нужно будет приподнять на 5 см над уровнем грунта.

После застывания бетонного раствора надо будет уложить кирпич. На верхнюю часть столбов укладывается гидроизоляция.

На столбы для опоры устанавливаются балки и лаги. Данные элементы скрепляются между собой саморезами. Внутри между лагами укладывается накат из влагостойкой фанеры, который закрепляется уголками из металла. Поверх наката и лагов нужно настелить слой гидроизоляции. Финишное покрытие пола выполняется в процессе отделки здания.

Вернуться к оглавлению

Как возвести стенки для домика из бруса своими руками?

Рисунок 7. Соединение бруса по длине прямым накладным замком и косым накладным замком.

Устанавливать стенки в дом из бруса должны 4 человека. Последовательность действий следующая:

  1. Поверх венцов укладывается утеплитель, после чего устанавливается на место первый ряд брусков. Маркировка каждого из брусков должна соответствовать их размещению.
  2. Фиксируется каждый брусок несколькими гвоздями, которые вбиты в торцы с двух сторон. Далее с помощью электродрели нужно высверлить отверстия под нагели.
  3. Нагели устанавливаются на место.

Чтобы увеличить прочность стенок рядом с проемами дверей и окон, нагели нужно вбивать на всю высоту проемов. Для этого отверстия надо просверливать сверлами большой длины.

При возведении стен нужно следить за уровнями. Стеновая коробка перекрывается балками перекрытия, которые устанавливаются в вырезы пола из брусков.

Вернуться к оглавлению

Как сделать крышу для дома своими руками?

Чтобы дом имел качественную крышу, понадобится выполнить следующее:

Пол в деревянном доме.

  1. Поднять наверх, уложить и закрепить мауэрлаты.
  2. Изготовить шаблон для стропил. Для этого надо взять 2 доски, поднять их наверх и поставить на место стропил. После того как уровень наклона будет отрегулирован, понадобится зафиксировать доски между собой и прорезать снизу досок отверстия под опоры.
  3. Бруски нужно спустить, после чего подогнать по ним стропила и собрать в единую конструкцию.
  4. Понадобится сделать 2 конструкции подобного типа, установить их в начале домика и в конце, после чего натянуть между фермами шнур.
  5. Далее изготавливаются, поднимаются и устанавливаются все другие фермы.
  6. На стропила набиваются доски обрешетки, после чего укладывается пленка для защиты от ветра.
  7. Устанавливается материал для кровли.
  8. В пространство между лагами нужно уложить материал для теплоизоляции.
  9. После этого устанавливается слой пароизоляции.
  10. Вся конструкция закрепляется обрешеткой изнутри.

http://youtu.be/SSJvWkwyv24

В конце понадобится произвести работы по отделке, устроить электропроводку и сантехнику. Построить дом из бруса можно приблизительно за 2-3 месяца. Если следовать технологии изготовления, конструкция получится надежной и сможет радовать своего хозяина достаточно долгий период времени.

Дом из бруса своими руками

Выбор материала – первоочередная проблема, с которой сталкивается каждый, кто решается собственноручно построить небольшой, надёжный и комфортный дом на своём участке. Современный рынок строительных материалов может смело похвастаться огромным ассортиментом сырья на любой вкус и кошелёк. Большинство отдают предпочтенье именно дереву. И не удивительно, ведь деревянный брус – это экологически чистый и недорогой материал.

Данный материал представлен в нескольких вариациях, но в статье мы поговорим о том, как построить дом своими руками из профилированного бруса, так как именно он является самым распространённым и обладает самой простой технологией монтажа. Он весьма податлив для обработки, а это значит, что Вы без особых затруднений сможете провести электропроводку, водопровод и канализацию.

Составление плана, подготовка материалов и инструментов

Без хорошего проекта построить дом просто нереально, поэтому очень важно отнестись крайне серьёзно к данному этапу, тем более что именно на нём сможете чётко понять, на чём можно сэкономить.

В идеале можете обратиться за помощью в специальные конструкторские агентства. За определённую плату они индивидуально составят полную планировку будущего дома с учётом размера и формы вашей территории, состава грунта, финансовых возможностей и самое главное – личных предпочтений.

Если у Вас нет потребности в каком-нибудь чуде дизайнерской мысли, то можно соорудить здание, воспользовавшись типовыми вариантами. Для этого всю необходимую документацию можно найти на бесплатных интернет ресурсах или же воспользоваться одной из нескольких программ 3D-редакторов, среди них FloorPlan3D, CyberMotion 3D-Designer, SEMA и многие другие. Последний, кстати, рассчитан как раз таки на планировку домов из бруса. SEMA поможет Вам провести все необходимые статистические расчёты, подобрать вид стропильной системы и многое другое.

На чертеже должно быть указано всё, начиная от общих размеров постройки и количества этажей до расположения дверных и оконных проёмов, мебели, всех коммуникаций (свет, вода, тепло).


Как только план окажется у вас на руках, можно приступать к расчёту, если это ещё не произведено, и выбору требуемых материалов и инструментов, среди которых:

  • Брус, как основной стройматериал.

Можно купить уже готовые балки с необходимыми вырезанными пазами и шипами – привёз, установил – пользуйся, также благодаря идеально ровной и гладкой поверхности граней нет нужды в дополнительных отделочных работах, либо можно купить деревянные заготовки, а врубы сделать самостоятельно, сложного в этом ничего нет, а сэкономить можно неплохо.

Профилированный брус лучше сохраняет тепло внутри помещений, нежели его аналоги

Специалисты рекомендуют брать при сооружении брус сечением 150х150 мм. Но так как Вам предстоит работа в одиночку или с неквалифицированным помощником лучше использовать материал сечением 150х100 мм. Такой брус намного легче, а недостающий объём в дальнейшем можно будет восстановить, утеплив фасад снаружи здания.

Чтобы дополнительно сэкономить, в качестве утеплителя можно использовать материалы, которые, так сказать, находятся «под рукой». Самым лучшим среди таких считается мох. Его не трудно найти и обработать, а по своим техническим характеристикам он идентичен своим искусственным аналогам.

  • Гвозди, саморезы и другие крепёжные конструкции (металлические уголки, деревянные нагеля и так далее).
  • Гидроизоляционный материал (например, рубероид).
  • Готовый бетонный раствор или необходимые для его приготовления компоненты (вода, песок, щебень, цемент).
  • Арматура (если планируется ленточный фундамент).
  • Пила.
  • Электролобзик.
  • Шуруповёрт.
  • Молоток.
  • Строительный резиновый молот.
  • Рулетка.
  • Строительный уровень.
  • Отвес.
  • Дисковая пила.
  • Трубы для водоснабжения и канализации.
  • Кабель для проводки электричества, ТВ.
  • Мастерок.
  • Конопатка.
  • Другие инструменты для небольших и декоративных работ.

Заготовка древесины и мха для строительства

Чтобы построить тёплый и уютный дом из бруса, помимо знания технологии укладки венцов, важно понимать какая именно порода древесины лучше подойдёт для этой цели.

Каждая порода, естественно, имеет свои преимущества и недостатки, но главное, на что необходимо обратить внимание при выборе пиломатериала – это прочность, плотность, влагоустойчивость и степень просушки. Так, если дерево хрупкое, то Ваш дом очень скоро может просто развалится, если плотность маленькая, то такой материал может дать усадку до 20, а то и больше процентов. Если в волокнах древесины скапливается много влаги, то такой дом никогда не будет тёплым, ну а если сырьё будет недосушенным, то работать с ним будет просто невозможно, пересушенным – материал станет слишком ненадёжным.

К стенам дома предъявляются весьма серьёзные требования, так как должны обеспечивать тепло, комфорт и низкий уровень шума в помещениях, тем более, что дерево довольно пожароопасный материал, который способен деформироваться из-за погодных осадков. Именно поэтому специалисты рекомендуют приобретать брус из хвойных пород, таких как ель, кедр, пихта, лиственница и некоторые другие. Из-за большого содержания смолистых веществ, хвойные породы устойчивы к гниению, потрескиванию и другим деформациям. Также деревья данной породы весьма долговечны, легки, поэтому не создают слишком большой нагрузки на фундамент.

Выбрав брус из хвойной породы, Вы можете сэкономить, соорудив фундамент по упрощённой системе.

Если Вы решили заготовить древесину собственноручно, тогда Вы должны знать, что коэффициент влажности не должен превышать 20%, иначе в скором времени в стенах начнут появляться трещины, которые потребуют дополнительно обработки, а это лишние затраты сил, времени и бюджета.

При заготовке учтите тот факт, что лучше этим заниматься в зимний период года (с января по март), так как зимой замедляется процесс фотосинтеза и скорость передвижения соков по стволу дерева становиться минимальной.

Обрежьте пиломатериал до нужной формы и размеров, обработайте антисептиком и оставьте храниться в недоступном для солнечных лучей сухом месте. Бруски необходимо хранить компактно в специальных штабелях, на высоте не менее полуметра от земли. Между венцами и рядами должен оставаться зазор в 4-5 и 10-15 см. Для этого между них вставляют несколько поперечных балок. Пролежав так 5-6 месяцев дерево готово к дальнейшей обработке и монтажу.

Дабы Ваш дом сохранял тепло в ненастную погоду, стоит задуматься о выборе межвенцового утеплителя. Профессиональные строители используют современные ленточные материалы, но цена на такое удовольствие довольно высокая, поэтому рекомендуем обратить внимание на мох.

В мире существует более 300 видов этого растения, но для строительных целей используют лишь некоторые разновидности, среди них: сфагнум, кукушкин мох, красный и торфяной. Все они обладают отличными бактерицидными свойствами и являются отличными природными антисептиками. Среди минусов – высокая огнеопасность, так как после высыхания мох становиться сухим и хрупким, например, при высокой температуре он может самовоспламениться, чтобы предотвратить это его обрабатывают специальными средствами.

Мох необходимо собрать, найти его можно на болотистой местности – это длинные, до 30 см, стебли с маленькими листочками, просушить и хранить в сухом месте около двух недель. В качестве мешков можно использовать полиэтиленовые пакеты, но тогда мох будет немного влажным. В этом ничего страшного нет.


Сооружение фундамента

Качественный фундамент – залог надёжного, устойчивого и долговечного жилища. Так как именно он является основной несущей конструкцией, которая должна выдерживать общий вес постройки, к нему предъявляются столь высокие требования.

При строительстве дома из бруса используют три основных вида фундамента:

  1. Свайно-винтовой.
  2. Гнездовой.
  3. Ленточный.

Выбор типа фундамента зависит в основном от почвы, на которой планируется возведение дома. Этот вопрос необходимо решить ещё на этапе планировки. Вы должны провести анализ грунта, также можно поспрашивать у соседей, на каком фундаменте стоят их дома, либо поискать информацию в документах о купле участка или другой справочной литературе.


Если грунт пучинистый или водянистый, а также, если планируется пользоваться домом лишь посезонно, а не жить там постоянно, то применяют один из первых двух вариантов. Если в состав его входит большое количества песка или глины, то подойдёт ленточный фундамент.

Первое, с чего стоит начать – это очистка территории от мусора, зарослей, кустиков и других предметов, что могут помешать. Непосредственно перед рытьём необходимо провести разметку. Для этого используют обычные деревянные колышки, которые расставляют по углам участка, а также вдоль несущих стен, и нить, которую натягивают между ними – всё просто. Последующие действия зависят от выбранного типа фундамента.

Свайно-винтовой фундамент

После того, как территория очищена и готова к дальнейшим манипуляциям, переходим к земляным работам. Лучше предварительно закупить металлические сваи в специализированном магазине, так как соорудить подобные конструкции вручную довольно затруднительно. Выбирайте опоры одинакового размера и обязательно с наличием уже приваренных на одном конце свёрл.

Устройство свайно-винтового фундамента

Благодаря особой конструкции, сваи легко установить самостоятельно, при этом следите за углом наклона. В этом Вам может помочь строительный магнитный уровень. Также, если на винтах не было шапочки, её необходимо установить самому. Для этого используйте обработанный лист металла 25х25 см и толщиной 5-6 мм.

Гнездовой фундамент

Гнездовой фундамент отличается лишь тем, что вместо металлических свай используют либо монолитные бетонные опоры, либо полые трубы диаметром 250-300мм, в которые после установки заливают цементный раствор.

Как только была проведена разметка территории, в выбранных точках по периметру необходимо вырыть отверстия глубиной 2/3 высоты опоры. На дно засыпают слой песка, смачивают и плотно утрамбовывают. После этого под прямым углом в них вставляют опорные конструкции, при необходимости внутрь и в пространство вокруг них на дне заливают раствор. Оставшиеся зазоры между опорами и грунтом засыпают смесью песка и щебня.

Есть также вариант в вырытые ямы установить опалубку и залить бетонным раствором до уровня земли, рекомендуем использовать цемент марки М400 в соотношении с песком 1:3. После полного засыхания цемента снимают опалубку и поверх укладывают газобетон или пеноблоки 20х20х40 см.

Ленточный фундамент

Ленточный фундамент является самым распространённым, так как может использоваться в подавляющем большинстве случаев, например, если вы планируете строительство тяжелого двух- или более этажного дома.

Первым шагом является рытьё траншеи шириной сантиметров на 10-15 больше, нежели толщина стен и глубиной 50-70 см. Располагаться должен на высоте не менее метра от уровня пролегания грунтовых вод.

Существует несколько вариантов ленточного фундамента, среди них:

  • Кирпичный.
  • Бетонный.
  • Каменный.

Для любого из них необходимо подготовить основание. На дно траншеи укладывают слой (10 см) песка, смачивают небольшим количеством воды и тщательно утрамбовывают, при необходимости можно насыпать песок в два слоя. Поверх него насыпают слой (15-20 см) щебня, битого кирпича или небольших камней.

 Кстати говоря, на дно траншеи можно предварительно уложить геотекстиль, а по наружному краю можно установить теплоизоляционный материал – это поможет предотвратить промерзание мелкозаглубленного фундамента.

На образовавшуюся подушку, если планируется сооружение кирпичного или каменного цоколя, немного не дойдя до верхушки фундамента, можно установить опалубку. Внутрь необходимо залить слой раствора до уровня поверхности земли и утрамбовать. Для повышения устойчивости, рекомендуем создать армирующий каркас из металлических прутьев диаметром 1,2-1,5 мм.

Уже сверху, после полного застывания раствора, укладывают кирпич или камни, которые можно заказать, либо использовать найденные самостоятельно возле любого водоёма. Поверх каменной кладки устанавливают ещё один пояс армирования и бетонируют (высота 5-10 см) и выравнивают.

Если же планируется бетонный цоколь, то высота опалубки должна достигать 30-50 см, толщина 2-3 см. Если опалубка планируется из дерева, то на материале должны отсутствовать трещины, сколы, неровности и другие дефекты.

Арматуру устанавливают с шагом 10-20 см. расстояние между рядами 5-10 см. В итоге должна получиться сетка с ячейками 15-20 кв см. Между собой прутья связывают жёсткой проволокой, вся эта конструкция заливается цементным раствором, который можно либо купить, либо заготовить лично. Рекомендуем потратиться на бетономешалку – это сэкономит Вам время и нервы, так как мешать цемент вручную довольно-таки долго и трудно. Предварительно опалубку необходимо смочить водой или обернуть слоем полиэтиленовой плёнки.

Очень важно предотвратить появление пузырьков до застывания раствора. В этом поможет вибромолоток или можно просто в нескольких места пробить отверстия, позднее их необходимо будет заполнить раствором.

Фундамент оставляют высыхать на 3-4 недели. Опалубку можно снять уже через 5-7 дней, на протяжении которых и ещё несколько последующих, раствор необходимо обрызгивать водой, дабы предотвратить потрескивание фундамента. Не забудьте сделать отверстия для проводки коммуникаций.

Возведение и утепление стен и пола

Венцы первого ряда соединяется между собой традиционно, в независимости от способа соединения последующих рядов, «вполдерева» — это довольно надёжный и простой в исполнении вид торцевых врубов, а укладываются они не прямо на фундамент, а на подкладку из маленьких реек, расположенных поперечно самому брусу, на расстоянии 5-10 см друг от друга. Зазоры между рейками можно будет заполнить монтажной пеной. Для вырезки торцевого вруба можете воспользоваться ножовкой, дабы удалить лишний материал пройдитесь стамеской.

Так, если рейки прогниют, их будет легче заменить, нежели целый ряд бруса. Дощечки также необходимо обработать антисептиком или грунтовой, чтобы предотвратить развитие грибка и различных микроорганизмов, и выложить на покрытый в два слоя гидроизоляционным материалом, например рубероидом, фундамент.

Брус первого ряда должен иметь чуть большие размеры, нежели венцы остальных рядов, например, если для стен используется материал с сечением 150х150 мм, то для первого ряда используйте вариант сечением 200х200 мм.

На подкладку из дощечек можно будет смонтировать лаги для чернового пола, используя стальные уголки и гвозди или саморезы. К ним необходимо прикрепить, так называемый черепной брус, на который в дальнейшем будет укладываться обрезная доска для чернового пола. Поверх черновика следует уложить слой гидроизоляции, а поверх него плиты утеплителя, например минвата, пенополистирол или любой другой современный аналог. Следующим слоем идёт пароизоляция, а после – чистовой пол.

Схема обустройства и утепления пола из бруса

Все последующие ряды укладываются идентично друг другу. Существует два основных способа крепежа брусков:

  • «С остатком» — это когда небольшая часть бруса выпирает с двух его концов.
  • «Без остатка».

На картинке ниже представлены разные виды торцевых врубов.

Данную манипуляцию можно произвести при помощи дисковой пилы или элктролобзика. Варианты «А» и «Д» («без остатка») являются самыми надёжными для жилых домов, но и самыми сложными в монтаже. Рекомендованы для районов, где годовые осадки не превышают 300 мм. Вариант «З» используется для соединения внутренних несущих стен. Также учтите, что соединениях «шип-паз» необходимо оставить зазор в полсантиметра для утеплителя.

Между собой ряды крепятся при помощи деревянных или металлических нагелей. Рекомендуем использовать вторые, так как при сушке не произойдёт потрескивание пиломатериалов, что обеспечит долговечность вашей постройке.

Используя нагели для крепежа, необходимо просверлить отверстия диаметром 30-40 мм. Сверлить необходимо так, чтобы брус одного ряда нагель прошёл насквозь, а брус нижнего ряда лишь частично или же можно использовать короткие нагели, для этого отверстия вырезаются с двух противоположных сторон, в одно вбивается молотком нагель, а в следующее просто вставляется. Помните, что нагели не должны располагаться друг на другом. Дабы конструкция была максимально устойчивой, располагайте их в шахматном порядке, как это показано на рисунке ниже.

Если стены вашего дома оказались длиннее, чем брус – это не беда. В таком случае необходимо вырезать на конце одного бруса прямоугольное отверстие, а на конце второго прямоугольный выступ прямо по центру, таким образом у вас получиться соединение «шип-паз».

Пространство между венцами можно утеплить при помощи заранее собранного и просушенного мха и пакли. Паклю укладывают поперёк брусьев, мох же просто накидывается сверху. Таким образом, при установке верхнего венца, часть утеплителя будет выпирать – это не страшно, так как в дальнейшем планируются работы по конопатке, а она в свою очередь обеспечит максимальную теплоизоляцию.

Для того, чтобы бруски одного ряда находились на одинаковый высоте, используем резиновый молоток, постукивая им вдоль стен после установки каждого бруса. Рубанок используют в конце, только после того, как Вы заметили, что из-за неровности нижнего ряда невозможно установить брус верхнего ряда.

*Важно! Не забывайте чередовать угловые соединения.

Последние два ряда венцов не крепятся, так как в дальнейшем, после усадки будет устанавливаться стропильная система. Для этого придётся на время демонтировать эти два ряда.

Для оформления дверных и оконных проёмов можно воспользоваться двумя методами: либо выложить все ряды, а после, произведя отметку, вырезать электролобзиком необходимые отверстия, либо заранее использовать балки такой длины, дабы впоследствии они образовывали окна и двери. Помните, что размер проёмов должен превышать размер самой двери или же окна, так как ещё необходимо оставить место для установки оконных и дверных коробок. Также над окнами и дверьми необходимо оставить зазор в 10-15 см. Это необходимо для того, чтобы в дальнейшем, когда брус даст усадку, не повредить конструкции окон ид верей. Его необходимо будет заполнить жидким утеплителем.

Кровля крыши

После того, как был возведён последний ряд венцов, здание необходимо накрыть рубероидом или шифером и дать отстоятся. Период усадки в среднем занимает до 6 месяцев, только после этого можно переходить к установке крыши и облицовочным работам.


Существует огромное количество вариаций крыш. Самой надёжной и устойчивой считается четырёхскатная или же вальмовая крыша, применяется в регионах с повышенной влажностью и сильными ветрами, но так как возвести её без помощи специалистов довольно трудно, рекомендуем установить двускатную. Вкратце расскажем об этапах установки и об основных элементах.

Для начала необходимо изолировать поверхность стен от влаги, используя, например рубероид. Настелить его необходимо в два слоя. После крепиться мауэрлат – основание для стропильной системы, в котором делаются специальные вырезы, при помощи которых крепятся стропильные ноги. Мауэрлатом послужит верхний ряд венцов, предварительно обработанный антисептиком.

Сами стропила, в зависимости от площади дома, должны быть выполнены из бруса сечением 100х50, 150х50 либо 200х50 мм. Они не должны выступать за пределы дома более чем на полметра метра, если больше – предполагается установка дополнительных опор. На стропильные ноги устанавливают деревянную обрешётку из реек толщиной 5-6 см и шириной 10-20 см с шагом, который зависит от кровельного материала (черепица – дощечки укладывают впритык, если шифер или профнастил – на расстоянии 30 см друг от друга). Иногда устанавливают контробрешётку, поверх которой монтируют сам кровельный материал. В образовавшиеся пространство между двумя обрешётками прокладывают утеплитель, паро- и гидроизоляцию.

Потолок состоит из нескольких потолочных лагов, которые крепятся методом «шип в паз» к верхнему ряду бруса. Остальные манипуляции идентично полу. Между чистовым и черновым потолком можно дополнительно проложить утеплитель, изоляцию. В дальнейшем это может сократить теплопотери до 30%.

Дабы крыша была устойчивой, крепкой, выдерживала сильный ветер и прослужила долгие годы, стоит задуматься об дополнительный опорных конструкциях, таких как ригель, подкосы, затяжка, стойки и другие. Все они крепятся при помощи метизов, например стальных уголков и саморезов.

Не забывайте оставить вентиляционные зазоры, отверстие для дымохода и чердака, если такой планируется. Фронты крыши можно зашить вагонкой, декоративным блок-хаусом.

Помните! Любой крыше со временем требуется ремонт. Поэтому дабы сократить финансовые расходы, специалисты рекомендуют ежегодно проверять покрытие на наличие повреждений и различных деформаций, таких как прогиб и протечка. Первое устраняется при помощи установки дополнительных опор (ригелей, стоек и так далее), а протечка ликвидируется путём замены прогнившего кровельного материала.

Подытожим

Последним этапом строительных работ является установка входных и межкомнатных дверей, окон. При необходимости проводятся работы по утеплению и декоративной отделке стен либо внутри, либо снаружи дома. Проводят электричество, воду, тепло, подключают систему канализации.

Дом из бруса своими руками – это быстро, просто, красиво и недорого

Теперь, когда Вы знаете основные этапы строительства дома из бруса своими силами, а также способы сэкономить средства, можете приступать к сооружению тёплого, уютного и надёжного жилища, которое будет греть и радовать Вас на протяжении многих лет.

Проекты одноэтажных домов из бруса

Фото объекта

(нажми на фото, чтобы увеличить и прочесть описание проекта дома)

Размеры в плане

ТЭП

Раз-

дел

Формат чертежей

Ска-

чать

Рабочий проект одноэтажного дома из бруса с мансардой. В состав проекта входят архитектурные, конструктивные чертежи. Планировки, узлы и др.

12х14 метров

Этажность, эт. 1 + мансарда
Общая площадь: 330 м2

-АР,

-КЖ,

-КД.

AutoCAD
DWG

7 Мб

Рабочий проект двухэтажного дома из бруса (оцилиндрованного бревна).

19х13 метров

Этажность, эт. 1 + мансарда
Общая площадь: 226 м2

гараж пристроен отдельно

-АР,

AutoCAD
DWG

7 Мб

Рабочий проект одноэтажного дома из бруса с мансардным этажом.

14х11 метров

Этажность, эт. 1 + мансарда
Общая площадь: 207 м2

Строительный объем: 97м3.

Также тераса и крытый балкон.

-АР,

AutoCAD
DWG

7 Мб

Рабочий проект строительства небольшого одноэтажного дома из бруса с утеплителем.

10х6 метров

Этажность, 1 эт.
Количество квартир , шт. — 1

Общая площадь: 60 кв.м

Жилая площадь: 29 кв.м

-АР,

AutoCAD
DWG

7 Мб

Рабочий проект цокольного одноэтажного дома из бруса с мансардным этажом.

20х14 метров

Этажность, эт. 2 + мансарда
Количество квартир , шт. — 1

Есть гараж и подвал.

Общая площадь: 437 кв.м.

-АР,

AutoCAD
DWG

7 Мб

Рабочий проект одноэтажного дома из бруса. Они утепляются и отделываются сайдингом.

8х13 метров

Этажность, эт. 2 +
Количество квартир , шт. — 1

Общая площадь: 80 кв.м.

-АР,

AutoCAD
DWG

7 Мб

Большой двухэтажный проект дома из клеенного бруса с утеплителем. Перегородки также из бруса.

20х15 метров

Этажность, эт. 2 + чердак
Количество квартир , шт. — 1

Общая площадь: 595 кв.м.

-АР,

-КД.

AutoCAD
DWG

7 Мб

Рабочий проект одноэтажного дома из бруса с чердаком.

11х7 метров

Этажность, эт. 2 +
Общая площадь: 97 кв.м.

Жилая площадь: 73 кв.м.

-АР,

PDF
7 Мб

Рабочий проект одноэтажного дома из бревен с мансардным этажом. Стены первого этажа каменные, а второго — сруб из бревен.

8х13 метров

Этажность, эт. 1 + мансарда.


Общая площадь: 283 кв.м.

Жилая площадь: 118 кв.м.

Есть гараж.

-АР,

AutoCAD
DWG

7 Мб

Рабочий проект одноэтажного дома из с мансардным этажом из бревен. На первом этаже каменные стены.

18х12 метров

Этажность, эт. 1+ мансарда


Общая площадь: 283 кв.м.

Жилая площадь: 118 кв.м.

-АР,

AutoCAD
DWG

7 Мб



Дома с деревянным каркасом в исследовании исторических американских зданий


Перейти к: Введение | Коннектикут | Грузия | Мэн | Мэриленд | Массачусетс | Миссури | Новый Хэмпшир | Нью-Джерси | Новый Йорк | Род-Айленд | Вирджиния | Библиография

Введение

В колониальной Америке, и особенно в Новой Англии, изобилие из дерева и английских традиций строительства сделал деревянный каркас дом популярный.Пока конструкция каркаса воздушного шара не стала заменять это в середине 1800-х годов строительство деревянного каркаса было сооружением метод для каркасных домов в Америке 17-18 веков. Древесина обрамление, часто называемое стоечно-балочной конструкцией, представляет собой форму столярные изделия, которые включают в себя берут большие куски дерева и соединяют их вместе с деревообрабатывающими стыками, с использованием пазошипного шипа. конструкция, без металлических конструкций типа гвоздей.деревянный колышки, изгибы, распорки, а иногда и фермы. Много типов колониальных домов можно считать каркасными, в том числе соляные домики.

С 1970-х годов каркасный дом стал популярным среди следующих возрождение интереса к традиционным методам строительства. Исторический American Buildings Survey / Исторический американский инженерный рекорд имеет задокументированные деревянные каркасные дома с момента его создания в 1933 году и продолжает это делать.

В этот список выбора включены примеры деревянных каркасов, задокументированных HABS. здания, документация которых в целом обеспечивает хорошее изображение здания и показывает некоторые аспекты обрамления. Все примеры включать чертежную документацию (за исключением Сарума в Мэриленде, который есть обширные фото обрамления). Соляные домики входят в этот список, когда особенно выделяется их обрамление; увидеть отдельный справочник Saltbox Houses для более полного выбора сайтов, документированных HABS, которые особенно хорошие примеры такого типа дома.

Выберите вызов Номер структуры, которую нужно получить через отпечатки и онлайн-каталог фотографий (PPOC), библиографическая запись для всей группы документации. Библиографическая запись предоставит более полную информацию о рассматриваемом доме (например, как имена владельцев) и будет ссылаться на всю оцифрованную документацию для сайта.

Библиотека Конгресса не может дать или отказать в разрешении на публикацию или распространение иным образом материал в своих коллекциях, но права Заявление для Исследования исторических зданий Америки / Исторического американского Имеется инженерная запись.Фотографические и другие виды копий также можно заказать в Службе тиражирования Библиотеки Конгресса, выбрав вкладку «Получение копий» и следуя приведенным инструкциям. там.

Коннектикут

Общие Walker House , Стратфорд, округ Фэрфилд
Построен 1690.
Телефонный номер: HABS CONN, 1-STRAT, 1-
Glebe House , Hollow Road, Woodbury, Litchfield County
Построен в 1771 г. [информация из: White Pine Series, vol.2, вып. 5, стр. 9]
Телефонный номер: HABS СОЕДИНЕНИЕ, 3-ВОО, 1-
Nathaniel Baker House , North Plain, округ Мидлсекс
Построен в конце 17 века
Телефонный номер: HABS СОЕДИНЕНИЕ, 4-НОПЛА, 1-
Дом полковника Стивена Форда , Милфорд, округ Нью-Хейвен
Построен в 1685 году.
Телефонный номер: HABS, СОЕДИНЕНИЕ, 5-ИФОМ, 2-
Ward-Heitmann House , Вест-Хейвен, округ Нью-Хейвен
Построен в 1684 году.
Телефонный номер: HABS СОЕДИНЕНИЕ, 5-HAVW, 1-
Дом художника , Вест-Хейвен, округ Нью-Хейвен
Построен в 1684 или 1685 году.
Телефонный номер: HABS СОЕДИНЕНИЕ, 5-HAVW, 2-

Грузия

Grogan House (Eureka) , Мидлтаун, Эльберт Округ
Построен в 1870-1873 гг.Снесен в 1980 году.
Телефонный номер: HABS GA, 53-MIDTO, 1-

Мэн

Мэриленд

Поместье Элтонхед , недалеко от Литл-Коув-Пойнт, Округ Калверт
Построен в 17 веке.
Телефонный номер: HABS, МД, 5-____, 1-
Сарум , недалеко от государственной трассы 234, окрестности Ньюпорта, Графство Чарльз
Построен ок.1680.
Телефонный номер: HABS МД, 9-НЕПО.В, 1-

Массачусетс

Дом губернатора Томаса Пренса , Истхэм, Округ Барнстейбл
Построен в 1646 году. Снесен.
Телефонный номер: HABS МАССА 1-ВОСТОК, 2-
Waite-Potter House , Sanford Road, Юг Вестпорт, округ Бристоль
Построен 1677
Телефонный номер: HABS МАССА, 3-ВЕСПОС, 1-
Benjamin Abbot Farmhouse , Андовер и Аргилла-роуд, Андовер, графство Эссекс
Построен в 1685 году.Имеет крышу соляной коробки.
Телефонный номер: HABS МАССА, 5-АНДО, 1-
Дом Бенджамина Пирса , 305 Кэбот-стрит, Беверли, графство Эссекс
Построен 1802 г.
Телефонный номер: HABS МАССА, 5-БЭВ, 8-
William Appleton House , Ипсвич, Эссекс Округ
Построен в 1766 году.
Телефонный номер: HABS МАССА, 5-IPSWI, 20-
John Kimball House , Ипсвич, графство Эссекс
Построен в 1680 году.Соляной ящик.
Телефонный номер: HABS МАССА, 5-IPSWI, 9-
Проктор Хаус , Джеффри-Нек-Роуд, Ипсвич, Округ Эссекс
Построен между 1700 и 1749 годами. Снесен в 1939 году.
Телефонный номер: HABS МАССА, 5-IPSWI, 13-
Renault-Foster House , Уотер Стрит, Ипсвич, Графство Эссекс
Построено между 1600 и 1649 годами.
Телефонный номер: HABS МАССА, 5-IPSWI, 21-
Robert Hooper House , 8 Hooper Street, Марблхед, графство Эссекс
Построен 1745.
Телефонный номер: HABS МАССА, 5-МАРБ, 53-
Waters House and Bakery , Марблхед, Графство Эссекс
Построен в 1683 году. Разрушен в 1937 году.
Телефонный номер: HABS МАССА, 5-МАРБ, 4-
Swett-Ilsley House , 4-6 High Street, Старый город Ньюбери, графство Эссекс
Построен в 1670-1700 годах; 1760. Солонка.
Телефонный номер: HABS МАССА, 5-НОВАЯ, 4-
Дом генерала Бенджамина Хокса , 4 Custom Дом Плейс, Салем, графство Эссекс
Построен в 1801 году.
Телефонный номер: HABS МАССА, 5-САЛ, 31-
Captain Samuel Trevett House , 65 Вашингтон Улица, Марблхед, графство Эссекс
Построен ок. 1750.
Телефон: HABS МАССА, 5-МАРБ, 6-
Stephen Daniel House , Daniels & Essex Улицы, Салем, графство Эссекс
Построен в 1693 году.
Телефонный номер: HABS МАССА, 5-САЛ, 20-
Pike-Haven-Foster House , Фрамингем, Округ Миддлсекс
Построен в 1696 году.
Телефонный номер: HABS, МАССА, 9-РАМНАЯ, 8-
Phineas Upham House , 253 Upham St., Melrose, Округ Мидлсекс
Построен 1703.
Телефонный номер: HABS, МАССА, 9-МЕЛРО, 2-
Micah Coffin House («Auld Lang Syne») , Бродвей, Сиасконсет, округ Нантакет
Построен ок.1675.
Телефон: МАССА, 10-СКОН, 2-
Шанунга (Коттедж Бетси Кэри) , Сиасконсет, Округ Нантакет
Построен ок. 1682. Переделан 1780.
Телефон: HABS МАССА, 10-СОН, 1-
Дом Джонатана Фэрбенкса , 511 Ист-Стрит, Дедхэм, графство Норфолк
Построен в 1636 году.Самый старый каркасный дом в США
Телефонный номер: HABS МАССА, 11-ДЭД, 1-
The Peak House , Медфилд, графство Норфолк
Построен 1680.
Телефонный номер: HABS МАССА, 11-МЕД, 1-
Daniel Shute House , Main and S. Pleasant Streets, Hingham, Plymouth County
Построен ок.1690.
Телефонный номер: HABS МАССА, 12-ХИНГ, 7-
Old Oaken Bucket House , Scituate, Плимут Округ
Построен в 1835 году.
Телефонный номер: HABS МАССА, 12-ГРЕБУ, 2-
George Ward House , Lakeville, Плимут Округ
Построен в 1712 г.
Телефонный номер: HABS МАССА, 12-ЛАКВИ, 1-
Дом Брайанта Кушинга , Норвелл, Округ Плимут
Построен в 1698 году.
Телефонный номер: HABS МАССА, 12-НОР, 1-
Shadrach Standish House , г. Галифакс, графство Плимут
Построен ок. 1730.
Телефонный номер: HABS МАССА, 12-ГАЛ, 3-
Samuel Stetson House , Ганновер-центр, Округ Плимут
Год постройки 1694.
Телефонный номер: HABS МАССА, 12-ХАНО, 3-
Fearing-Warr House , Wareham, Плимут Графство
Построено в 1665 и 1765 годах.
Телефонный номер: HABS МАССА, 12-ВОЙНА, 1-
Hyde-Worthen House , Чарльзтаун, Саффолк Округ
Телефонный номер: HABS МАССА, 13-СИМВОЛ, 1-
Дом Роберта Пирса , 24 Октон-авеню, Дорчестер, графство Саффолк
Построен ок. 1650. Солонка.
Телефонный номер: HABS МАССА, 13-ДОРЧ, 7-
General Salem Towne House , Old County Road, Charlton, Worcester County
Построен в 1796 году. Переехал в деревню Стербридж.
Телефонный номер: HABS МАССА, 14-СИМВОЛ, 1-

Подготовила: Мэрилин Ибах, специалист по справочной информации. Последняя редакция: май 2003 г.Отформатировано в апреле 2014 г.
Перейти к:

«Рисуем домики по шагам» по очень красивому образцу деревянного коттеджа | Эльвира Павликовская

стенограммы

1. Введение: Привет, я Альведа, иллюстратор и концепт-дизайнер. Я специализируюсь на архитектурных предметах. В этом классе есть не очень броское название. Я покажу вам, как Джо и Легко, но, надеюсь, конечно, хорошо выглядящий репортаж.Знания, полученные на этом занятии, можно использовать для присоединения практически к любому типу зданий. Так что, даже если вы не обязательно стремитесь к пьянству, небольшой примитивный коттедж, к которому вы можете относиться с этими автомобилями, является хорошей отправной точкой. Я сделал бесчисленное количество рисунков различных зданий, и деревянные коттеджи, безусловно, входят в пятерку моих лучших архитектурных объектов. Да, у меня нет списка моих любимых архитектурных объектов. Если вы не привыкли строить здания, это идеальный объект для начала из-за их плоскости и очень логичной конструкции.Для тех, кому нужно немного попрактиковаться в перспективе, это тоже должно быть приятным, а не скучным упражнением. Вы можете рассматривать этот курс как общее введение в рисование зданий, как помощь в развитии ваших существующих навыков или как источник вдохновения. Этот курс разделен на пять частей, каждая из которых посвящена разному вопросу, связанному с рисованием здания. Я объясню, как это показывает, такие как двухточечная перспектива, геометрическое построение, рисование на спектральных деталях, материалы для рисования и торговля.Звучит как забавная печать, следующая вещь. 2. Перспектива: облегчить жизнь. Моя договорная Бишель в очень классическом виде. Если вам неудобно создавать необычную, но хорошо работающую композицию, самый безопасный вариант — расположить линию горизонта примерно на 1/3 от высоты листа бумаги. Линия горизонта будет размещена на уровне глаз стоящего человека, примерно 150 сантиметров. Очевидно, что о высоте досягаемости мы не можем сказать. Линия размещается до тех пор, пока у нас не будет какой-то точки отсчета.Он очистится при перебрасывании стен для упрощения расчетов. Те, что находятся за пределами дома, будут иметь высоту свободных метров, а это значит, что линия горизонта будет проходить прямо через середину. Хочу четко показать переднюю стену коттеджа и еще одну. Две конечные точки будут отмечены на моей бумаге. Если кто-то сейчас сбит с толку, я могу быстро объяснить, о чем говорю. Как говорится. Волки будут иметь высоту периметра, а линия горизонта будет размещена на расстоянии полутора метров.Клиенты, создающие две перпендикулярные стены, должны встретиться в своих точках схода. То же самое относится к двум стенам, которые обычно не видны, чтобы определить расположение этих двух точек. Вам, вероятно, следует использовать свою интуицию. В начале. Наша интуиция может обмануть нас. Если эти точки закрываются, здание закрывается. Странно, как будто угол между этими двумя стенами был слишком мал. Это говорит о том, что пол Бойда скорее комнатный, чем прямоугольный. После добавления шероховатости это выглядит еще более странным, если точки схода расположены слишком далеко друг от друга.Здание выглядит плоским, если пол снова был комнатным кумиром мальчика. В большинстве случаев по крайней мере одна точка схода будет помещена где-то за пределами нашей бумаги, если только мы не рисуем очень маленькие домики на очень большой бумаге. Если я размещу одну точку схода очень близко к стене, это будет показано в виде очень четкого ярлыка перспективы. Однако другая будет почти параллельна горизонту, потому что другая точка схода будет очень далеко. В этом нет ничего плохого, но из-за этого мы не увидим всех интересных деталей укороченного мира.Возвращаясь к собственно рисунку, я решил, что одну из точек схода мы заменили на моей бумаге, поэтому другая будет где-то снаружи. Чтобы убедиться, что стены названы правильно, я нарисую две невидимые стены. Проверить, все ли в порядке, на задней стенке тоже самое. Точка схода — передняя, ​​а у Анны, по логике — левая, то же самое. Точка схода — правильная. Все идет нормально. Внизу и вверху в очереди мальчик очень похожи на прямоугольники.Дрон в перспективе. Чтобы нарисовать крышу, нам нужно лучше понять, где находится средний доступ от боковых стен. Это довольно просто. Пересечение диагоналей показывает, где должен быть доступ. Я специально расширил линии. Шероховатая часть должна быть не ниже стен. Хорошо, отныне эти занятия должны быть более интересными. 3. Конструкция: очень просто. Наш коттедж состоит из кубов, на самом деле лодки Q, стен пола и Морской Лиги в треугольной призме, которая будет немного преобразована, чтобы служить нам крышей.Очевидно, что в случае исторических зданий крыша выходит за пределы контура стен. Он также имеет некоторый объем, поскольку он сделан не из графена или блинов. Черепица кладется на существ. Конечно, есть и другие отличия от них, но они могут быть Жанной очень деликатно. Давайте Джо также несколько поддерживающих горизонтальных балок. На следующем этапе они будут преобразованы в прекрасные детали, чтобы выполнять свою вспомогательную функцию. Их высота должна расширять их белый цвет. Я также должен добавить дымоход.Помните, что эта линия должна переходить в ту же точку схода, что и переднюю стену, а эта линия — в ту же точку, что и правая стена. Скажем, середина этой части здесь. Если дымоход расположен симметрично крыше, следует оставить диагональную линию. С этого момента дымоход встречается с крышей. Фундамент через некоторое время будет сделан из камней. Дверь. И когда их снова можно будет утопить в стенах, мы окажемся в первой точке схода и второй точке схода. Нам просто нужны вертикальные линии, так как уровень пола находится на пару ступенек выше уровня земли.Нам понадобится лестница. Это прямоугольный камень. Шаги были подойдут. Первая 1 будет немного больше, чем вторая 1. Допустим, строительная часть закончена и перенесена в более приятную часть. 4. Детали: Теперь мы можем использовать наше воображение, чтобы нарисовать некоторые детали. Даже в простом коттедже могут быть очаровательные и даже декорированные элементы. Я начну с верхней части и постепенно перейду к нижней части. Эти лучи можно формировать множеством прекрасных способов. То же самое касается опорных балок Windows подносок друзей в старых школьных коттеджах, когда у тех есть тихие маленькие стаканы.Поэтому мне нужно добавить несколько разделов. Помните, что все эти элементы сделаны из трехмерных досок, поэтому они не могут быть полностью плоскими. Осколки очаровательны и на самом деле довольно практичны, поэтому я их тоже нарисую. Это окно будет даже закрыто. Дверь должна быть установлена ​​в дверь друга. Рельеф будет сделан из логично сложенных деревянных досок. Если вам нужно почерпнуть вдохновение из эталонных фотографий, это абсолютно нормально. На самом деле это хороший способ одолжить что-то со временем. Фристайл.Быстрые ссылки становятся все проще и проще 5. Материалы: моя любимая деталь, которая, как она знала, будет сделана из камня, конечно, не из идеального польского камня, а из обычного полевого камня. Думаю, пора изменить эту конструкцию радиоприемника на более естественную форму. Представим, что этой крыше уже несколько лет, и она начала окаймляться сверху. Времена действительно достижимы. — Я добавлю немного плюшек на треугольное мансардное окно, чтобы она помнила линию пересечения между поверхностью мансардного окна и поверхностью главной дороги.Нам нужно найти точку, где верхний край мансардного окна встречается с главной комнатой, и здесь у нас есть линия пересечения. Кстати, если вы предпочитаете накрыть свой коттедж Чу, если дотронетесь до деревянной черепицы или досок, это прекрасно. Мне просто нравится дрель. Девушки из керамики, которые так много говорят, помнят, конечно, что плитки правды — это трехмерные объекты и не должны выглядеть как рыбья чешуя. Нет нужды в Джо каждый раз. Зритель в любом случае должен иметь представление о том, что происходит, и рисунок не мог выглядеть слишком сильно.- Какие разблокировки будут разделены довольно сильными прямыми линиями, в то время как текстура дерева может быть нарисована тонкими органическими линиями. Думаю, здесь нет, и может быть приятное дополнение. Правда здесь выпивает. То же самое относится ко всем остальным деревянным частям, таким как двери и ставни. Только не забудьте нарисовать узор в правильном направлении. — Фундамент можно построить из камней большего размера, чем он использовал, потому что он кажется более устойчивым. 6. Растушевка: рисунок почти закончен. Последняя часть — это немного затенения, которое сделает здание более живым и трехмерным.Даже самые маленькие выступающие элементы отбрасывают тени на элементы ниже, как в случае с трудностями, я применю самое четкое направление жизни, где передняя часть будет внезапно, а боковая стенка, правая — в тени. Конечно, за коттедж можно было поставить солнце. Здание будет отбрасывать тени на передний план, что было бы интересно, но, возможно, немного сбивало с толку. Для этого конечно. Я просто усиливаю текстуру дерева. В теневых частях. — Тяжелые времена будут лечить.Джентльмен здесь, больше направленный к источнику света. — Дымоход и мансардное окно также должны отбрасывать тень. — Когда это может быть очень темно. Я бы перебрал самые затемненные части еще больше. Теперь некоторые элементы, такие как обруч творческой группы, неплохо подняты. Это не обязательный способ штриховки, но я проложил диагональные линии. Первый. Они более интенсивны в этой области, ближе к углу и постепенно больше. Крыша также отбрасывает тени спереди. Теперь еще более ясно, что крыша выходит за пределы стены, очерчивающей Байнс в направлении.Отключенные замки могут добавить дополнительное впечатление от габаритов. Углубления в стенах заштрихуют диагональными и вертикальными линиями. — Я рассмотрю некоторые элементы среды, подвешенные в вакууме и особенно убедительные. Что теперь? Пришло время сделать суперкраткое резюме. 7. Резюме: теперь, когда вы увидели, что весь процесс разделен на отдельные части структуры, рисование зданий должно быть намного более доступным и менее запутанным. Я надеюсь, что вы чему-то научились и нашли вдохновение для будущих объединений.Информация, представленная здесь, достаточно универсальна, поэтому вы можете использовать ее части во многих других случаях. Если вам нравится этот класс, было бы здорово, если бы вы могли просмотреть рекомендуемые. Кстати, я надеюсь, что вам понравится окончательный результат моих объяснений, и мне бы хотелось увидеть, что она предложит в разделе «Проект и ресурсы». Вы можете подавать мне рисунки, относящиеся к этому классу, и получать индивидуальные отзывы, удачи и веселья.

Вдохновение, которое я черпал из рисования фахверковых зданий! Чарльз Грин, сотрудник по связям с общественностью

Когда я только начал свою трудовую жизнь, я имел большое удовольствие работать в Королевской комиссии, когда ею руководил покойный Питер Смит.В то время Питер работал над исправленным изданием Houses of the Welsh Countryside (доступным в виде электронной книги).

Впервые он был опубликован в 1975 году в ознаменование года европейского архитектурного наследия и был награжден медальоном Алисы Дэвис Хичкок от Общества историков архитектуры за лучший труд по истории архитектуры, опубликованный в том году.

Реконструкция здания Олтри-холла из домов валлийской сельской местности RCAHMW, рис 201

В более позднем издании было много исторических зданий с деревянным каркасом, в том числе Plas Newydd (Ruabon), Althrey Hall (Wrexham) и Trewern Hall (около Welshpool).Мне посчастливилось не только нарисовать эти прекрасные образцы исторической внутренней архитектуры, но и посетить их с коллегами из Королевской комиссии. Насколько я помню, Plas Newydd в то время подвергался масштабной реставрации, и деревянный каркас здания был полностью обнажен. Этот каркасный каркас произвел на меня неизгладимое впечатление не только благодаря навыкам мастеров много веков назад, но также благодаря своим масштабам и огромному количеству древесины, используемой при строительстве.

Чертеж реконструкции Plas Newydd, Ruabon, из RCAHMW Дома валлийской сельской местности , рис. 52


Зеленые здания с деревянным каркасом

В один из выходных в 2014 году я посетил дневную школу волонтеров, помогая строить новый центр для посетителей Long Wood Community Woodland, недалеко от Лампетера, где я попытался сделать дубовые колышки для деревянного каркаса.Сначала мы раскалываем дубовые бревна с помощью фрезы, а затем, используя бритвенную лошадку, зажимаем колышки и с помощью ножа формируем квадратные колышки.


Деревянный каркас Inspiration and Construction

Думаю, именно этот опыт в дальнейшей жизни вдохновил меня на строительство собственного магазина бревен. Рисуя в прошлом только здания с деревянным каркасом и зная, как стыки в пазах и шипах удерживаются вместе с помощью колышков, я подумал, насколько сложно может быть построить магазин с деревянным каркасом? Без каких-либо планов и только с изображением того, что я хотел построить (в моей голове), прибыл зеленый, только что распиленный Western Red Cedar.Немного почесав голову, я принялся измерять, распиливать и долбить суставы. Все материалы были закуплены на месте, в том числе переработанный валлийский сланец, в котором были проделаны отверстия и прикреплены к обрешетке кровли с помощью медных гвоздей.

Завершенный бревенчатый склад с деревянным каркасом и каменным цоколем Прикрепленная ферма крыши

Со временем стыки высохли, и паз, шипы и колышки стали плотно стягиваться. Опытный бревенчатый магазин за прошедшие годы претерпел значительные изменения, создав привлекательную структуру, вдохновленную историей и наследием, окружающим нас, и, возможно, ставшим их частью.


Фахверковые постройки в архиве Рисунки, показывающие планы, возвышения и детали Trewern Hall (ниже) и Penarth, Newtown, из Дома валлийской сельской местности RCAHMW , рис 124

В архиве Королевской комиссии хранится обширная коллекция рисунков, планов и фрагментов домашней архитектуры из по Уэльсу, обследованные и зарегистрированные исследовательской группой Комиссии.

Чем вас вдохновят рисунки из архива Королевской комиссии?

Чарльз Грин, сотрудник по связям с общественностью

03.07.2020

Работы | Shigeru Ban Architects

Работы | Shigeru Ban Architects
  • Додзё для медитации в воздухе
    Выполняется
  • Terrace House
    В процессе
  • Парк Сов Кентукки
    В процессе
  • Кения Проект
    Выполняется
  • Средняя станция канатной дороги Монако
    Выполняется

  • Watertowers Hafencity
    В процессе

  • Здание Тамадич
    2021

  • JUURET
    2021

  • Ратуша Каруидзавы
    2021

  • Shonai Hotel Suiden Terrasse Spa
    2021

  • Система бумажных перегородок 4
    Имитация центра вакцинации
    2021

  • Пассажирский терминал морского доступа аэропорта Оита
    2021

  • Art Biotop — Вилла-люкс
    2020

  • Книжная полка Дом
    2020

  • Система бумажных перегородок 4
    Южный Кюсю, Япония
    2020

  • Прозрачный TOKYO TOILET
    2020

  • Университет Кейо SFC
    SBC Paper Studio
    2020

  • Зал боевых искусств Тоямы
    2020

  • Иса Мэрия
    2020

  • Центр дизайна и инновационных материалов Университета Арканзаса
    2020

  • HAESLEY HAMLET
    2020

  • ПОЛНЫЙ ДОМ
    2020
  • SHIGERU BAN — из временных жилищ в музеи
    2020

  • Головной офис Atlassian
    2019

  • Система бумажных перегородок 4
    Наводнение в Восточной Японии
    2019

  • SWATCH OMEGA
    2019

  • Тайнаньский художественный музей
    2019

  • Бумага Green House
    2019

  • Проект реконструкции бывшей архитектурной школы в Нантере
    2019

  • Большой дворец Эфемера
    2019

  • Университет Кейо SFC
    SBC Dome
    2019

  • КУР ПАРК НАГАЮ
    2019

  • Mt.Аэропорт Фудзи Сидзуока
    2019

  • Замок Бокастель
    2019

  • Центр посетителей Tech Company
    2018
  • Зеркальный шаровой светильник
    2018

  • Парк похорон
    2018

  • Чиба Парк Арена
    2018

  • Дом Шиши-Ива
    2018

  • Система бумажных перегородок 4
    Хоккайдо, Япония
    2018

  • Детский купол Sorai
    2018

  • Shonai Hotel Ssuiden Terrasse
    2018

  • Бамбуковый павильон в университете Тунцзи
    2018

  • Система бумажных перегородок 4
    Окаяма и Хиросима, Япония
    2018

  • Новая спортивная арена префектуры Кагава
    2018

  • ЮФУиНФО
    2018

  • Предложение колледжа Джорджа Брауна
    2018

  • Комплекс Соборной площади
    2017

  • Центр всемирного наследия горы Фудзи
    2017

  • Ратуша Кисо
    2017

  • Médecins Sans Frontières
    2017

  • Предложение ТК
    2017

  • Команда 7 Мир
    2017

  • Сигеру Бан — Работы и гуманитарная деятельность
    2017
  • Бумага Taliesin
    2017
  • Пакет шампанского Анри Жиро
    2017
  • Карбоновая дверная ручка
    2017

  • Изобретательская работа Сигеру Бан, SCAF
    2017

  • Мэрия Сетагая
    2017

  • Городской университет искусств Киото
    2017

  • Ginza Квартира
    2017

  • Архив ядерной опасности
    2017
  • Сигеру Бан: проекты в стадии реализации
    2017

  • Треугольник Дом
    2017

  • La Seine Musicale
    2017

  • Средняя школа Кхумджунг
    Кхумджунг, Непал
    2017

  • Культурные объекты Такета
    2017

  • Чугунный дом
    Нью-Йорк, США
    2017

  • Международный аэропорт Лонг Тхань
    2016

  • Maison du Peuple
    2016

  • IGH Исси-ле-Мулино
    2016

  • Кемпер Майорка
    2016

  • Дом Света и Тени
    2016

  • Система бумажных перегородок 4
    Камерино, Италия
    2016

  • Деревянные сборные временные жилища
    Кумамото, Япония
    2016

  • Система бумажных перегородок 4
    Кумамото Япония
    2016

  • Ecuador Paper Temporary House
    2016

  • 亀 の 井 別 荘 「庄 屋」
    耐震 補強 修復 と 改修
    2016

  • Городской музей современного искусства Нью-Осаки
    2016

  • Дом культуры
    2016

  • Мост Отель
    2016

  • HOUSE VISION 2016
    ВЫСТАВКА ТОКИО
    凝縮 と 開放 家 家
    2016

  • Непальский проект Гомпа
    2016

  • Мечты о Земле, Венецианская биеннале
    2016

  • Вин Санте + N Дом
    2016

  • MOKUZAI / BOUSCAT
    2016

  • Новый общественный зал
    2016

  • Новый универсальный зал
    2016
  • Коллекция Carta
    2015

  • Mobility Signature Pavilion EXPO 2020 DUBAI, UAE
    2015

  • Башенный комплекс в Бангкоке
    2015

  • Резиденция Доха
    2015

  • Салли Морланд
    2015

  • Выставка Shigeru Ban в Сетагая
    2015

  • Крытый спортивный центр Оита
    2015

  • Колледж искусств и культуры префектуры Оита
    2015

  • Дом из массива кедра
    2015

  • Конкурс комплексного строительства
    2015

  • Проект в Непале
    2015

  • Павильон света и звука, SHISEIDO
    Venice
    2015

  • КИОТОГРАФИЯ
    Мэрия Киото
    2015

  • станция Онагава, юпо’по
    2015

  • Сколково Гольф Клуб Дом
    2014

  • Бассейн Дотонбори
    2014

  • Le Monde
    2014

  • Выставка Пьера Полена
    Зал Chanel Nexus
    2014

  • Система бумажных перегородок 4
    Хиросима
    2014

  • Художественный музей Аспена
    2014

  • Посольство Бразилии Футбольный павильон
    2014

  • Бумажное временное убежище
    Филиппины
    2014

  • PaperNurserySchool в Яане
    2014

  • Мебель для художественного музея префектуры Оита
    2014

  • Художественный музей префектуры Оита
    2014

  • Гоа Отель
    Незастроенное

  • Сарагоса Башня
    Незастроенное

  • Картонная мебель для собора
    2013

  • КАЛИПСО
    2013

  • Искусство Masion
    2013

  • Художественный павильон Абу-Даби
    2013

  • Якусима Такацука Лодж
    2013

  • Вилла на Сенгокухаре
    2013

  • KUAD Shigeru Ban Studio
    2013

  • Картонный собор Крайстчерч
    2013

  • Офисное здание Тамедиа
    2013

  • M + (Museum Plus)
    2013

  • Курорт Аль Зора
    2013

  • Временный павильон музея Ритберга
    2013

  • Музей Красного Креста Выставка
    2013

  • Новый временный дом
    2013

  • Выставка Shigeru Ban
    в Art Tower Mito
    2013

  • Городской центр искусства и культуры Одавара
    2013

  • Мадридский бумажный павильон
    2013

  • House Vision
    2013

  • Le Consortium
    2013

  • Курортный проект
    2012

  • Художественный музей Аспена Первое предложение
    2012

  • Новый национальный стадион
    2012

  • Монако Кондоминиум
    2012

  • Временный павильон Центра современной культуры «Гараж»
    2012

  • Ла Пассерель
    2012

  • Модуль H
    2012

  • Кемпер SOHO
    2012

  • Lyon Confluence P-plot
    2012

  • Национальная библиотека Израиля
    2012

  • Кемпер Traveling Pavilion
    2011

  • БОЛЬШАЯ СТЕНА
    2011

  • Гермес Павильон
    2011

  • Дом в парке Ханеги — Виста
    2011

  • Дом с металлическими ставнями
    2011

  • Musee du Luxembourg
    2011

  • Кушиноя
    2011

  • Юми
    2011

  • Onagawa Paper Atelier
    2011

  • Общественный центр Онагава
    2011

  • Временное жилище для контейнеров Онагава
    2011

  • Система бумажных перегородок 4
    Землетрясение в Восточной Японии
    2011

  • Paper Concert Hall L’Aquila
    2011

  • Офисное здание APOL
    2010

  • Cafe Del Mar, Ливан
    2010

  • The Beach Club, Ливан
    2010

  • Стенд Davines
    2010

  • Shanghai Expo 2010, Павильон промышленности Японии, Тематический выставочный зал
    2010

  • Вилла Vista
    2010

  • Центр Помпиду-Мец
    2010

  • Гольф-клуб Haesley Nine Bridges
    2010

  • Taschen Франкфуртская книжная ярмарка
    2010

  • Музей наук об окружающей среде
    2010

  • Станция Хакусима
    2010

  • TDIC HQ
    2010

  • Казахский драматический театр
    2010

  • Цзюфэнь Зао Сян Ши
    2010

  • GC Европа
    2010

  • Жилищный проект Дижона
    2010

  • Olivari
    2010

  • Paper Shelter Haiti
    2010

  • АКИРА КУРОСАВА МЕМОРИАЛЬНЫЙ МИР КАРАВАН
    2009

  • Гонконг, Шэньчжэнь, биеннале двух городов, Павильон
    2009

  • Quinta Botanica
    2009

  • Бумажная башня
    2009

  • Жилищное строительство после урагана (исправить)
    2009

  • Ovaless House
    2009

  • Дом с видом на парк
    2009

  • Creation de L’espace de Restitution de La Grotte Chauvet
    2009

  • Городской переход на остров
    2009

  • Музей фонда широкого искусства
    2009

  • Сильвер Сити Резорт
    2009

  • 8×16 Гостиница
    2009

  • Гостиница Метрополитен
    2009

  • Масштаб 1/30 Чаша для фруктов
    2009

  • Стул из углеродного волокна
    2009

  • 10 единиц Система
    2009

  • PJA Condominium
    2008

  • Бумажный купол Тайвань
    2008

  • Временная начальная школа Хуалиня
    2008

  • Бумажный чайный домик
    2008

  • Crescent House
    2008

  • Сингапурская биеннале
    2008

  • Начальная школа Сейкей
    2008

  • Японская автомобильная выставка
    2008

  • Видение Аль-Харама в Священном городе Мекка
    2008

  • Второй приз конкурса нового терминала аэропорта Загреба
    2008

  • Временный музей в ОАЭ
    2008

  • Павильон Kentuck Knob
    2008

  • Деллис Кей Саус Бич Хаус
    2008

  • Деллис Кей Вест Бич Хаус
    2007

  • Национальный музей шейха Зайда
    2007

  • Девон Живая Архитектура
    2007

  • Бумажный мост
    2007

  • Британский международный детский сад
    2007

  • GC Oyama Factory
    2007

  • Стенд для Davines Group
    2007

  • Флагманский магазин Георга Йенсена в Сиднее
    2007

  • Вход и вестибюль Casino Resort
    2007

  • Николас Г.Хайека
    2007

  • Артек Павильон
    2007

  • Резиденция в Камакура
    2007

  • Дом в Беверли-Хиллз
    2007

  • Детский сад Сучдол
    2007

  • Музей кочевников в Токио
    2007

  • Председатель церкви Такатори
    2007

  • Церковь Такатори
    2007

  • Версаль вне сцены
    2006

  • Дом Сагапонак
    2006

  • Papillon Pavilion
    2006

  • Музей бумажников
    2006

  • Сингапурская биеннале Павильон
    2006

  • Художественный музей округа Ориндж
    2006

  • Система бумажных перегородок 3
    2006

  • Дом E
    2006

  • Павильон Вазарели
    2006

  • Библиотека Университета Сейкей
    2006

  • Kamisato Highway Oasis
    2006

  • Domitory H
    2006

  • Ателье художника по стеклу
    2006

  • SC Johnson & Son Дополнение
    2006

  • Резиденция в Ист-Хэмптоне
    2006

  • Сообщество пожилых людей Сейшин
    2006

  • Павильон дель Иль Сегин Центр современного искусства
    2006

  • Жилищный проект Бонг Му
    2006

  • Музей кочевников в Санта-Монике
    2006

  • Кинотеатр Нагаока
    2005

  • Киринда Хаус
    2005

  • Музей кочевников в Нью-Йорке
    2005

  • Мул (ти) Дом
    2005

  • Музей розового искусства Университета Брандейса
    2005

  • Брисбен Кондоминиум
    2005

  • Бумеранг Дом
    2005

  • Система бумажных перегородок 2
    2005

  • Институт, Центр интерпретации Бургундского канала
    2005

  • Paper House / PPS1
    2004

  • Лесная пристройка Ханеги
    2004

  • Шариковая ручка
    2004

  • Paper Temporary Studio Париж
    2004

  • Главный офис GC
    2004

  • GC Нагоя
    2004

  • Лаборатория Фрей Отто
    2004

  • Дом против воров
    2004

  • Эллинг, Центр интерпретации Бургундского канала
    2004

  • Ставень для фотографа
    2003

  • Paper Theater Amsterdam / Utrecht
    2003

  • 86 Rue St.Антуан Париж
    2003

  • Новая школа бизнеса, Американский университет Бейрута
    2003

  • Territoires Partages
    2003

  • Музей дизайна Токио
    2003

  • Дом со стеклянными ставнями
    2003

  • Бумажная студия
    2003

  • Конкурс Всемирного торгового центра
    2003

  • Конструкция пластиковой бутылки
    2002, 2004

  • Бамбуковая крыша
    2002

  • Музей бумажного искусства
    2002

  • Плетеный дом
    2002

  • Резиденция Шварц
    2002

  • Гимназия памяти Ацуши Имаи
    2002

  • Бамбуковая мебель для дома
    2002

  • Eda Корпус
    2002

  • Церковь в Роппонги
    2002

  • Музей Ритберга
    2002

  • Картина Окно Дом
    2002

  • Бумажный мемориал Всемирного торгового центра
    2001

  • Бумажный бревенчатый дом Индия
    2001

  • Временный Гуггенхайм Токио
    2001

  • Детский сад больницы Имаи
    2001

  • Дом с крышей из фанерованной сетки
    2001
  • Туалетная бумага
    2000

  • Обнаженный дом
    2000

  • Бумажный павильон для сада Кью
    2000

  • Мемориальный музей Уно Чиё
    2000

  • GC Osaka Building
    2000

  • Павильон Японии, Ганновер Экспо 2000
    2000

  • Бумажная арка для MOMA
    2000

  • Бревенчатый дом из бумаги Турция
    2000

  • Плющ Structre 2
    2000

  • Детский художественный музей «Немуноки»
    1999

  • Бумажное убежище для УВКБ ООН
    1999

  • Мебельный дом 3
    1998

  • Структура плюща 1
    1998

  • Carta серии
    1998

  • Issey Miyake Paris Collection
    1998

  • Бумажный купол
    1998

  • Бумажная трубка и стул из фанеры
    1997

  • Девятиквадратный сетевой дом
    1997

  • Лес Ханеги
    1997

  • Бумажный столик
    1997

  • Дом без стен
    1997

  • Big Roof Fukuroi
    1997

  • Станция Тазавако
    1997

  • GC Стоматологические выставки
    1996-2003

  • Временный выставочный зал Нова Осима
    1996

  • Мебельный дом 2
    1996

  • Бумажная церковь
    1995

  • Бумажный бревенчатый дом Кобе
    1995

  • 2/5 Дом
    1995

  • Навесная стена Дом
    1995

  • Бумажный дом
    1995

  • Мебельный Дом 1
    1995

  • Галерея МДС
    1994

  • Дом стоматолога
    1994

  • Двухкровельный дом
    1993

  • Завод в Хамуре-Денгёша-
    1993

  • Система L-блока
    1993

  • Комплекс у железной дороги
    1992

  • Жилье в парке Шакуджи
    1992

  • PC Свайный дом
    1992

  • Вилла Куру
    1991

  • I Дом
    1991

  • Студия вокалистов
    1991

  • Библиотека поэта
    1991

  • Вилла Тории
    1990

  • Зал Одавара и Восточные ворота
    1990

  • Бумажная беседка
    1989

  • M Жилой дом
    1989

  • Zanotta Мебельная выставка
    1989

  • Три стены
    1988

  • Многофункциональная панель
    1988

  • Вилла К
    1987

  • Дихроичная зеркальная галогенная лампа
    1987

  • Усаги но Нива
    1987

  • Высокий шаг
    1987

  • Вилла TCG
    1986

  • Выставка Джудит Тернер
    1986

  • Выставка Алвара Аалто
    1986

  • Внутреннее освещение
    1986

  • Выставки Эмилио Амбаша
    1985, 1989, 1993

© Shigeru Ban Architects Все права защищены

Ньюкасл-иллюстратор рисует каждый дом на своей улице Мэйфилд во время блокировки

Когда в прошлом месяце регион Хантер в Новом Южном Уэльсе был заблокирован, местный иллюстратор Джесс Гарнхэм поставила перед собой задачу рисовать по одному дому на своей улице каждый день.

Ключевые моменты:

  • Иллюстратор из Ньюкасла поставила перед собой задачу заблокировать каждый дом на своей улице
  • Небольшой проект превратился в общий интерес на улице
  • Иллюстрации помогли соединить соседей во время блокировки

Обладая страстью к иллюстрированию и знанием архитектуры, она сказала, что этот вызов помог ей отвлечься от того, что происходит в мире, и сосредоточиться на том, что ей нравится.

«Я думаю, что я был очень оптимистичен в своей задаче», — сказала г-жа Гарнхэм.

«Я думал, что мы будем заперты здесь, в Ньюкасле, только на две недели или около того… Я подумал, почему бы не поставить себе задачу рисовать по одному дому на нашей улице каждый день, пока мы не выйдем из изоляции?»

Джесс Гарнхэм дома с двумя детьми. (Поставляется: Джесс Гарнхэм) Извините, срок действия этого аудиосигнала истек Рисование домов на Нельсон-стрит во время изоляции

Приблизительно 39 часов и 39 домов спустя рисунки мисс Гарнхэм с Нельсон-стрит в пригороде Мэйфилда — это то, что воспринял весь район интерес в.

«Меня несколько раз ловили на том, что я фотографирую дома, и это было прекрасно. Я общалась с нашими соседями так, как не делала раньше», — сказала она.

«И это не заняло много времени, прежде чем весть о проекте изоляции разошлась по дороге.

» Мы поделились этим с людьми, которых мы знаем, и, очевидно, они сказали своему соседу, который рассказал их сосед. Так что это была волна общения вверх по улице ».

Рисунки Нельсон-стрит помогли соседям наладить связь. (Предоставлено: Джесс Гарнхэм)

Загрузка

Связь с воспоминаниями

Г-жа Гарнхэм сказала, что ее любимой частью проекта было наблюдать за реакцией людей на ее иллюстрации и узнавать о тех, кто жил в сообществе Мэйфилд.

«Вы заставили нас всех почувствовать себя особенными и любимыми. Это прекрасно в трудные времена», — сказала ее соседка Сьюзен.

У мисс Гарнхэм осталось нарисовать шесть домов на улице.

Она сказала, что небольшая улица идет в ногу с развитием Интернета, что было хорошей формой общения.

«Люди следуют за ними, и они взволнованы, когда их дом приближается», — сказала она.

Для нее это было больше, чем просто структура дома, которая пробудила ее интерес к иллюстрации этих домов.

«Мне нравится не столько архитектура, — сказала она.

«Это такие особенные и личные воспоминания».

Одна из 39 иллюстраций Джесс Гарнхэм с Нельсон-стрит. (Поставлено: Джесс Гарнхэм) Мисс Гарнхэм мотивирует личные воспоминания, которые хранятся в каждом доме. (Поставляется: Джесс Гарнхэм)

Информационный бюллетень Ньюкасла: местные новости в вашем почтовом ящике

ABC Newcastle будет доставлять сводку новостей недели, рассказов и фотографий каждую среду. Подпишите здесь.

Дизайн дома и планы этажей: чертежи и реальность

Если одно можно сказать наверняка при проектировании дома своей мечты, так это то, что вы будете вкладывать в проект много времени и эмоций.

Получение схемы через планирование, контроль затрат и управление сделками на месте — это лишь некоторые из препятствий, с которыми вы столкнетесь перед завершением, поэтому вы надеетесь, что результат будет именно таким, как вы себе представляли.

Удивительно, но после завершения строительства многие дома отличаются от первоначальных ожиданий строителя. Хотя любой хороший архитектор может создать множество представлений о доступных возможностях проектирования, жизненно важно, чтобы они эффективно передавали и развивали эти концепции.

Для того, чтобы донести свою стратегию до вас, клиента, выбранный вами профессионал должен обладать навыками в том, что касается реализации первоначальной идеи.

Несмотря на то, что вы много говорите, творчески жестикулируя и указывая пальцем, ваш дизайнер должен продемонстрировать, как его планы будут выглядеть в реальности, используя более объективный формат.

Как архитектор, моя работа — найти подходящий способ общения с клиентами и убедиться, что они понимают все, что касается проектного предложения. Я использую множество различных инструментов и форматов мультимедиа, чтобы изобразить свои идеи — в этой статье изложено, чего вы должны ожидать от выбранного вами дизайнера, чтобы в итоге вы получили дом, который хотите.

Передача первоначальной концепции

Когда дело доходит до выполнения архитектурных планов для вашего проекта, один из ключевых вопросов заключается в том, лучше ли использовать трехмерное представление схемы.

В сегодняшней среде высоких технологий вы можете быть удивлены, что это все еще рассматривается. Когда дизайн создавался только на чертежной доске, создание трехмерного изображения было трудоемким процессом, поэтому этот элемент был бы дорогостоящим.

Десять лет назад клиенты были счастливы видеть основные планы и фасады нового дома.

Этот подход все еще может иметь большое значение для обмена визуальной концепцией, и хороший дизайнер может быстро набросать схему того, как жилище будет выглядеть в 3D вручную.Но хотя это представление будет полезно, оно не будет полностью точным.

На этих изображениях показано развитие схемы самостоятельной сборки, разработанной Strom Architects, от стадии первоначального концептуального проектирования до завершения

Если ваш участок плоский и мало что нужно учитывать с точки зрения окружающего его контекста, 2D-чертежи могут быть приемлемым подходом.

Проявив немного воображения, вы, вероятно, сможете увидеть, что будет построено. Вы можете определить планировку своего нового дома и посмотреть, как вы будете перемещаться по зданию, используя планы этажей.

Но для некоторых людей эта стратегия может быть сложной, особенно когда речь идет о том, чтобы представить, где находятся окна, насколько они будут большими и сколько естественного света будет присутствовать.

Elevations (рисунки сбоку) могут помочь объяснить общую высоту и расположение окон, но здание никогда не бывает по-настоящему плоской поверхностью. Многие интересные конструкции имеют артикулированные возвышения, чтобы добавить интереса и характера, что может быть трудно увидеть на двухмерном представлении схемы.

3D-дизайн

В прошлом у меня были клиенты, которым было сложно усвоить то, что изображено на плоском рисунке.

В качестве решения я создал реальные модели предложения, чтобы помочь им визуализировать, как оно будет выглядеть. Внезапно у них появляется что-то осязаемое в трех измерениях, что помогает лучше понять схему.

Но что, если ваши дизайнерские устремления изменятся? Маловероятно, что ваш архитектор продолжит выпускать измененные модели, учитывая ваши изменения, чтобы вы могли по-новому взглянуть на новый дизайн.

В некоторых случаях это может быть момент, когда клиенты начинают терять контроль над конечным продуктом.

Как я уже сказал, бумажные наброски по-прежнему могут быть эффективным способом поделиться идеями для проекта. Но в настоящее время большинство архитектурных практик работают с системой автоматизированного проектирования (CAD).

Любой достойный профессионал должен уметь создать 3D-модель вашего предложения, используя один из множества доступных пакетов программного обеспечения САПР.

В Lapd Architects мы используем несколько программ на протяжении всего процесса, чтобы наши клиенты понимали, как будет выглядеть здание.

Такие программы, как Auto-CAD, Sketchup и Lumion, эффективны, позволяя дизайнерам выдвигать свои идеи и разрабатывать удобочитаемые планы на очень подробных уровнях.

Фактически, Sketchup поставляется с различными инструментами, которые позволяют вам перейти в трехмерное представление вашего проекта, чтобы пройти через него еще до того, как дом будет построен.

Камера позиционирования, например, позволяет вам просматривать ваши планы с разной высоты. Это устройство предназначено для отображения уровня ваших глаз и может быть отрегулировано в соответствии с вашими потребностями.

Инструмент «Осмотреться», с другой стороны, позволяет вам перемещать камеру из стороны в сторону и предназначен для отражения движения вашей головы из стороны в сторону.

Попробуйте домашний дизайнер Build It 3D

Наконец, функция «Прогулка» позволяет вам двигаться вперед и поворачивать в разные стороны при просмотре трехмерного макета вашего будущего дома.

В настоящее время мы поддерживаем Build It в строительстве здания Build It Education House в районе Грейвен-Хилл в Бистере.

Мы использовали бумажные планы в дополнение ко всем вышеперечисленным программам проектирования, чтобы вся команда могла понять, как будет выглядеть дом.

Затем мы создали 3D-рендеры в Lumion, которые создают высококачественные изображения, которые могут представлять различные варианты отделки, что может быть полезно для клиентов, когда дело доходит до решения, какие материалы использовать.

Могу ли я спроектировать свой собственный дом?

Если вы хотите собрать воедино некоторые предварительные мысли об архитектуре вашего дома, использование пакета цифрового дизайна может оказаться полезным упражнением.

Программы

, такие как Sketchup и Build It’s 3D Design, могут предоставить функциональную основу для экспериментов с идеями. Создаваемые вами изображения могут стать полезной отправной точкой для обсуждения с вашим архитектором.

Эта 3D-печатная модель была разработана 50 Degrees North Architects, чтобы передать проектную схему клиенту.

Однако очень важно не недооценивать ценность, которую профессионал привнесет в вашу схему, особенно в отношении нормативных требований, которых необходимо придерживаться, а также элементов контроля затрат.

Чтобы стать архитектором, требуется не менее семи лет, а затем — многолетний опыт. Это гарантирует, что профессионалы могут соответствовать аспектам возможности сборки для реализации высококачественного плана.

Учтите, что хороший дизайн может значительно повысить ценность дома по сравнению с домом, который не был так тщательно продуман профессионалами. Кроме того, когда ваш архитектор хорошо выполняет свою работу, вы получите удовольствие от процесса в сопровождении знающего гида, вместо того, чтобы пытаться справиться с путешествием в одиночку.

От концепции к реальности

Хотя бумажные или электронные чертежи очень эффективны с точки зрения демонстрации дизайна, нет ничего лучше реальности и полной оценки вашей схемы.

Если у вас есть четкий участок, на этапе концептуального дизайна вы должны иметь возможность разметить предлагаемую планировку на реальном участке.

Определите размеры и нанесите аэрозольную краску или веревку с колышками, чтобы разложить план этажа на земле. Разметьте окна и даже поставьте садовую мебель, чтобы вы могли сидеть в предложенных местах.

Таким образом, вы сможете получить представление о видах и пути солнца над вашей готовой недвижимостью. Прежде всего, ваш архитектор должен убедиться, что ваше жилье и стиль учтены.

Самостоятельная визуализация CGI от Concept Eight Architects демонстрирует высокий уровень детализации, который можно включить в изображение, особенно с точки зрения передачи различных материалов отделки.

Я бы посоветовал, когда у вас есть дизайн, вы можете выбрать лучший метод строительства, соответствующий вашему предложению, а не наоборот.Например, кладка, деревянный каркас, стальной каркас, SIP (структурные изолированные панели) и ICF (изоляционная бетонная опалубка) имеют свои плюсы и минусы.

Один может быть более подходящим для вашего дизайна, чем другой. Преждевременная фиксация на одном методе сборки может помешать принятию решений на ранних этапах вашего проекта, когда вы хотите быть достаточно гибкими.

Управление процессом

Чтобы убедиться, что на вашем участке строительные работы, я всегда рекомендую провести обмеренное обследование участка.Это включает в себя проверку уровней и определение того, где находятся услуги, вместо того, чтобы полагаться на планы инспектирования боеприпасов.

Наличие точного отчета гарантирует правильность высоты и расположения вашего предложения. Таким образом, вам не придется вносить изменения после планирования или, что еще хуже, повторять процесс после того, как вы обнаружите, что сайт отличается от того, что вы ожидали на чертежах.

Когда вы входите в стадию детального технического проектирования, ваш архитектор должен контролировать расходы, в том числе следить за тем, чтобы конструкция была построена так, как это понимает ваш подрядчик (он также должен иметь возможность визуализировать это!).

Если все детали были продуманы заранее, это снимает сложность для строителя.

Это отразится на времени, проведенном на месте, и, в конечном итоге, на ваших расходах по проекту.
Прибыв на место, ваш подрядчик может предложить предложения по экономии денег и времени.

Degrees North Architects составили планы этажей этого дома вручную, используя ручку и бумагу. Они обладают динамическим качеством, которое помогает визуализировать этаж между помещениями

.

Однако это один из ключевых этапов, на котором ваш дизайн может радикально измениться от присланных вами чертежей к планированию.Это может показаться хорошей идеей, и если стратегия будет представлена ​​вам как способ экономии затрат, это может быть очень соблазнительным.

Прежде чем вы согласитесь на какие-либо изменения, я предлагаю вам обсудить это со своим архитектором, поскольку изменения на этом этапе могут повлиять на дизайн дома. Для строителей справедливо выдвигать идеи, но во многих случаях это может быть больше в их интересах, чем в ваших.

Рекомендации выбранного вами профессионала в области дизайна помогут вам принять правильное решение и привести к созданию правильного дизайна.

Заключительные мысли

Дом вашей мечты должен быть именно таким, каким вы его себе представляли. Объединитесь с дизайнером, который может предоставить не только потрясающие элементы дизайна, но и четко выразить, как предложение будет работать для вас и вашей семьи. Если вы не уверены, спросите своего архитектора или строителя — они должны найти время, чтобы объяснить вещи, пока вы не будете полностью удовлетворены.

Чтобы воплотить свое видение в жизнь, оставайтесь на связи с выбранным вами профессионалом на протяжении всего процесса.

Они должны разделить вашу страсть к конечному результату и захотеть, чтобы схема была реализована.Постоянные отношения не обязательно должны быть дорогостоящими — на самом деле, они могут быть очень выгодными. В конце концов, они понимают, что весь процесс может помочь обеспечить реализацию выбранной вами стратегии проектирования на всем пути к завершению проекта.

Конструкция деревянного каркаса: руководство для строителей

Конструкция с деревянным каркасом — это современный метод строительства дома, который дает много преимуществ для вашей постройки.Дома с деревянным каркасом, в отличие от домов из кирпича и блоков, позволяют начать строительство вне строительной площадки, что помогает ускорить процесс и тратить меньше времени на стройку.

Конструкция с деревянным каркасом включает в себя ряд систем, от дубового каркаса до структурных теплоизоляционных панелей, и этот тип конструкции становится все более популярным. По оценкам, около четверти всех новостроек в Великобритании, включая дома самостоятельной постройки, построены с использованием деревянных каркасных конструкций.

Познакомьтесь с системами, используемыми для строительства деревянных каркасных зданий, с помощью нашего подробного руководства и узнайте, что вам нужно знать, прежде чем приступить к самостоятельному строительству.

Как работает конструкция деревянного каркаса?

Проще говоря, в конструкции с деревянным каркасом используются деревянные стойки внутри внешней несущей стены, чтобы выдерживать нагрузки, возникающие перед их передачей на фундамент. Здания с деревянным каркасом включают стены, перекрытия и крыши, которые спроектированы как единое целое, спроектированная конструкция. Деревянные рамы включают в себя ряд различных элементов как часть общей системы стен.

Снаружи внутрь, к ним относятся:

  • Наружная облицовка и полость (кирпич, штукатурка, композит или деревянная обшивка и т. Д.) Для обеспечения устойчивости к атмосферным воздействиям.
  • Дыхательная мембрана для защиты от атмосферных воздействий во время сборки и обеспечения «дышащего» каркаса и сопротивления проникновению влаги в течение всего срока службы.
  • OSB (ориентированно-стружечная плита) или облицовка из фанеры, прикрепленная к раме для обеспечения прочности и жесткости.
  • Изоляция стен, установленная между несущими стойками для улучшения тепловых характеристик и снижения счетов за электроэнергию.
  • Пароизоляционный слой (VCL) для предотвращения межклеточной конденсации и ограничения утечки воздуха.
  • Сервисная зона для распределения электрических и механических систем.

Деревянный каркасный фермерский дом Джеймса и Клаудии Грей является достойным дополнением к месту с богатой военной историей. (Изображение предоставлено Саймоном Максвеллом)

Стоит ли строительство деревянного каркаса дешево?

Это действительно сложный вопрос из-за большого количества задействованных переменных. Стоимость будет зависеть от сложности задействованного проекта, и сложные ландшафты крыш, сводчатые потолки, планировки открытой планировки, специальные окна — все это увеличивает расходы, прежде чем вы начнете думать о доступе, соотношении площади пола и площади стены и спецификациях системы. использовал.

Есть дома с деревянным каркасом, которые были построены по цене свыше 850 000 фунтов стерлингов — представьте себе поразительный двухэтажный дом, расположенный на обширном участке, — а также дома с одной спальней, построенные самостоятельно за скромный бюджет менее 80 000 фунтов стерлингов. .

Надстройка вашей самостоятельной сборки будет самой затратной областью и обычно будет занимать от 25% до 30% от общего бюджета сборки. По сравнению с такими системами, как кирпичная и блочная, первоначальная стоимость рамы из открытых панелей будет примерно такой же, но системы из закрытых панелей будут дороже в зависимости от производительности и дополнительных функций, которые они включают.

( ПОДРОБНЕЕ: Получите оценку своей самостоятельной сборки с помощью нашего калькулятора стоимости строительства)

Каковы преимущества конструкции деревянного каркаса?

  • Древесина, полученная из ответственных источников, является экологически чистым строительным материалом, и при такой конструкции меньше потерь материала
  • В среднем на 30% быстрее строить деревянный каркас, чем из блоков и кирпича
  • Деревянные рамы часто легкие это означает, что требуются более простые (и менее дорогие) фундаменты.
  • Деревянный каркасный дом может быть легко возведен в неблагоприятную погоду, когда строительство блоков может быть отложено. также обеспечение правильного расположения комнат (идеально ровные и квадратные)
  • Меньше требований к «мокрым» торговцам, которых часто не хватает, и которые создают много беспорядка на строительной площадке

Каковы недостатки конструкции деревянного каркаса?

  • Поскольку деревянный каркас изготовлен с высокой точностью, существует низкий уровень допуска для любых отклонений в фундаменте, потенциально вызывающих проблемы, которые трудно исправить
  • Некоторые панели деревянного каркаса тяжелее других, и может потребоваться растяжка на место, что увеличивает требования для доступа к строительной площадке.
  • Деревянный каркас по своей природе более подвержен тепловым колебаниям, поскольку имеет меньшую массу, чем блочный дом.Это означает, что дома с деревянным каркасом должны быть хорошо изолированы, и эти элементы необходимо учитывать в бюджете. К счастью, конструкция деревянного каркаса хорошо подходит для этого
  • Деревянный каркас будет стоить больше за квадратный метр здания, чем блок и кирпич, но при этом следует учитывать экономию, полученную за счет более быстрого процесса строительства, который может снизить эти затраты или даже удешевить его в целом.
  • Компании, занимающиеся деревянными каркасами, часто берут большие депозиты (потенциально даже всю сумму) до начала строительства, что может означать, что поток денежных средств является проблемой для некоторых самозастроителей. пара назначила Frame Technologies на строительство дома своей мечты с использованием деревянных каркасов.Благодаря скорости строительства деревянного каркаса, пространство 310 м2 было водонепроницаемым в течение трех недель с момента доставки. (Изображение предоставлено Frame Technologies)

    Деревянный каркас из палки

    Деревянный каркас из палки буквально строится из палки прямо на строительной площадке. Теоретически каркас из палки должен включать в себя все элементы, описанные выше, и поэтому должен работать как любой другой деревянный каркас.

    Проблема с деревянными каркасными домами на палочках заключается в том, что, поскольку они строятся на месте, в основном просто следуя обычным и практическим принципам, а не инженерной конструкции, конструкции неэффективны и медленно возводятся.

    Поскольку процесс строительства не позволяет проводить испытания, рабочие характеристики рам, изготовленных из палки, с точки зрения энергоэффективности, структурной устойчивости и огнестойкости также, как правило, не доказаны. Вот почему большинство поставщиков гарантийных услуг и кредиторов не одобряют этот метод деревянного каркаса.

    Предварительно изготовленный деревянный каркас

    Современные деревянные каркасные конструкции строятся с использованием тщательно спроектированных панелей, произведенных за пределами объекта, которые в большинстве своем включают в себя всю изоляцию и мембраны, необходимые для достижения желаемого уровня производительности.

    Стеновые панели производятся как часть общей конструкции здания и бывают самых разных форм и размеров, чтобы соответствовать проекту. Большинство производителей стремятся изготавливать большие фасадные панели, которые будут более эффективными и ускорят процесс строительства.

    Производственный процесс на заводе-изготовителе обеспечивает оптимальные производственные условия при строгом контроле качества. Поскольку панели предварительно изготавливаются по заранее определенным повторяемым конструкциям, их можно протестировать, чтобы убедиться, что они обеспечивают обещанные характеристики.

    Например, известные производители проводят испытания на огнестойкость несущих конструкций, чтобы гарантировать, что деревянный каркас останется устойчивым и обеспечит безопасные средства эвакуации в случае пожара. Таким образом, результаты испытаний доказывают, что система стен будет соответствовать или превосходить требования Строительных норм.

    Какой метод производства деревянных каркасов выбрать?

    Несмотря на то, что можно построить отличный дом с помощью любого подхода, на самом деле предварительно изготовленные панели, которые были подвергнуты тестированию, будут предлагать только сертификацию, необходимую для обеспечения соответствия Строительным нормам и удовлетворения вашего гарантийного поставщика.

    Что выбрать: деревянную каркасную систему для открытых или закрытых панелей?

    Открытые панели изготавливаются готовыми к установке внешних столярных изделий (дверей и окон) и доставляются на объект вместе с элементами перекрытия и фермами крыши. После того, как монтажники каркаса будут закончены, можно начинать работы как внутри, так и снаружи дома.

    Закрытые панели доставляются на объект с изоляцией, уже установленной на заводе. Возможна установка внешней облицовки, окон и дверей, а также электрики и сантехники.В качестве альтернативы, может быть добавлена ​​пустота в обслуживании для самостоятельных строителей, которые не определились со своими электрическими и водопроводными схемами.

    Закрытые панели часто предлагаются немецкими поставщиками домов под ключ и могут привести к очень быстрому строительству. Из-за веса панелей для сборки необходим кран.

    Панели деревянного каркаса могут быть доставлены на объект в «открытом» или «закрытом» виде.

    Конструктивно изолированные панельные конструкции иногда называют деревянным каркасом без древесины. Прочность панелей достигается за счет склеивания изоляции внутри внутренней и внешней обшивки картона, что позволяет получить очень жесткую, хорошо изолированную оболочку.

    Завод производит эти панели, оставляя отверстия там, где позже будут размещены двери и окна, а затем отправляет их на место, где вместе с элементами перекрытия и фермами крыши за несколько дней возводится надстройка дома.

    Крыша остается с водонепроницаемым покрытием, и после завершения монтажных работ можно начинать работы как внутри, так и снаружи дома.

    Очень быстрый, можно работать на мокрой дороге.

    Джейк Эджли (из Edgley Design ) построил этот большой деревянный каркасный дом на участке, где когда-то стоял дом его бабушки и дедушки.Дом, строительство которого обошлось в 900 000 фунтов стерлингов, отличается высоким уровнем воздухонепроницаемости и термической эффективностью — с использованием деревянной каркасной конструкции, которая была собрана за пределами строительной площадки. (Изображение предоставлено Ричардом Чиверсом)

    Каковы проектные ограничения при строительстве деревянных каркасов?

    С точки зрения самостоятельной постройки, если вы не пытаетесь строить из дерева под землей, деревянный каркас почти всегда является подходящим методом строительства. Несоответствие деревянного каркаса в основном связано с масштабами построек.Например, здание с деревянным каркасом высотой более пяти этажей или 18 метров — это большой запрет.

    «Если его можно нарисовать, его можно построить, будь то открытая планировка или очень традиционная планировка, или полностью сводчатые потолки с остеклением от пола до потолка. Но это ключ к вовлечению нас на ранних этапах, чтобы мы могли проектировать структурные элементы, необходимые для поддержки этих элементов », — говорит Саймон Орреллс, директор Frame Technologies.

    Иногда люди говорят, что здание с деревянным каркасом недостаточно гибкое или прочное, чтобы справиться со сложными архитектурными проектами, но современные деревянные каркасы имеют сложную конструкцию и интегрируют стальные конструкции там, где это необходимо, для решения самых сложных инженерных ситуаций.

    Самостоятельная постройка деревянного каркаса Майка и Линды Брей в Хэмпшире демонстрирует, как этот метод строительства можно использовать для создания потрясающего современного дома. (Изображение предоставлено Мартином Гарднером)

    Могу ли я получить ипотеку на дом с деревянным каркасом?

    Да, конечно, можно получить ипотеку для самостоятельного строительства деревянного каркасного здания, но вам, возможно, придется искать основных поставщиков, которые работают с основными системами сборки за пределами площадки.

    Как выбрать поставщика деревянных каркасов

    Существует большое количество компаний, занимающихся строительством деревянных каркасов для рынка самостоятельной постройки в Великобритании.

    Чаще всего компания разрабатывает, строит и возводит надстройку, но есть различия в том, какая часть надстройки поставляется. Услуги, предоставляемые компаниями по производству деревянных каркасов, могут варьироваться от поставки только надстройки до полного пакета. Это создает трудности при сравнении компаний.

    Эндрю и Тони Лиз построили потрясающий дом из котсуолдского камня в Уилтшире, используя деревянный каркас из Поттона. (Изображение предоставлено Саймоном Максвеллом)

    Производители, работающие в сфере самостоятельной сборки, за прошедшие годы значительно усовершенствовали свои услуги, и многие из них позиционируют себя как «поставщики комплектов». Вам нужно не только убедиться, что они будут надежным производителем, но и убедиться, что они будут предлагать те услуги, которые вам нужны и за которые вы хотите платить. Внимательно прочтите цитаты и обратите особое внимание на мелкий шрифт, чтобы понять, что включено, а что нет.

    Вот несколько важных советов:

    • Выберите члена Ассоциации строительной древесины
    • Попросите три или четыре компании предоставить расценки для вашего проекта .Им потребуются ваши чертежи (в идеале планы / разрезы / фасады в масштабе не менее 1: 100), а также как можно более подробная спецификация. имеют сопоставимую спецификацию . Некоторые производители предлагают бесплатную услугу сравнения цен; если они это сделают, стоит использовать это. Не отклоняйте автоматически самое дорогое предложение — компания могла процитировать более высокую спецификацию или большее количество элементов сборки
    • После того, как вы сузили свой выбор до двух производителей, договоритесь встретить их на их заводе, куда вы можете пойти. через их расценки в деталях
    • Спросите, есть ли у них предложения по экономии затрат, поскольку довольно небольшие изменения в планах часто могут означать значительную экономию средств
    • Пока вы находитесь на заводе, запросите экскурсию и посмотрите, потрогайте и ощутите различные материалы, которые они планируют использовать.Спросите также о сроках выполнения заказа. Ожидайте 10–12-недельный срок поставки несущей конструкции с момента размещения заказа.

    Что входит в пакет для строительства деревянного каркаса?

    Базовая комплектация обычно может состоять из следующих элементов:

    • Подошвы, гидроизоляция и зажимы
    • Структурные наружные / внутренние стеновые панели и водонепроницаемая мембрана
    • Балки перекрытия и напольные покрытия (не отделочные)
    • Вся крыша элементы, обычно поставляемые в виде сборных ферм

    Мерула Франкель работала с немецкой упаковочной компанией Baufritz для создания своего деревянного каркасного дома в стиле амбара в Хэмпшире.

  • Изоляция
  • Стяжка пола
  • Дымоход
  • Остекление (хотя столярные изделия все чаще поставляются предварительно застекленными)
  • Отопление, сантехника и электрика
  • Штукатурка
  • Кухонные гарнитуры, встроенная мебель для спальни и сантехника
  • Отделка стен напольная плитка и отделка
  • Гаражные ворота

Многие упаковочные компании не будут заниматься земляными работами, канализацией и озеленением.

Вам следует внимательно изучить спецификации, предлагаемые каждой компанией, и убедиться, что вы сравниваете подобное с подобным.

Советы по конструкции деревянного каркаса

(Изображение предоставлено: Border Oak)

Поскольку конструкция деревянного каркаса является легкой конструкцией, при согласовании спецификации с архитектором необходимо учитывать некоторые элементы, чтобы убедиться, что вы максимально удовлетворены при проживании в готовом доме.

  • Избегайте скрипучих полов .Балки перекрытия должны быть спроектированы с индексом эксплуатационной пригодности (показателем эксплуатационных характеристик балки) не менее 1,2. В результате получается более жесткий пол, который меньше прогибается или прогибается, чем пол, рассчитанный на коэффициент SI, равный 1,0. Для получения пола без скрипа приклейте к балке / балкам 6-миллиметровую полоску клея D4, приклейте гребень и пазы, используйте шурупы (обычно в 2,5 раза больше толщины доски пола), нанесите клей D4 на открытые края пол, чтобы герметизировать его и оставить 10-миллиметровый зазор по периметру пола.
  • Звукоизоляция стен и пола . Учитывайте как воздушный, так и ударный шум, а также то, как вы можете его спроектировать. Возможно, вы захотите превзойти минимальные требования к звукоизоляции, изложенные в Строительных правилах.
  • Безопасные крепления . Стены с деревянным каркасом обычно находятся на расстоянии 600 мм по центру, что иногда может затруднить крепление более тяжелых предметов к стене, поскольку существуют ограничения по весу, который может выдержать гипсокартон. Если можете, думайте наперед. Перед установкой гипсокартона попросите столяра / строителя установить башмаки на соответствующие места, чтобы обеспечить надежную фиксацию.
  • Избегать перегрева . Домовладельцы стремятся увеличить количество остекления в своих домах, что может увеличить солнечную энергию, но приведет к перегреву. Деревянный каркас будет предлагать меньшую тепловую массу, поэтому вашему дизайнеру нужно будет подумать, как предотвратить перегрев. Установка brise soleil, жалюзи или выдвижного навеса может быть полезным дизайнерским решением, чтобы ваш дом с деревянным каркасом был комфортным круглый год.
  • Обеспечьте соответствующую вентиляцию дома .Конструкция деревянного каркаса по самой своей природе обеспечивает очень хороший уровень герметичности. Выражение «стройте плотно и правильно вентилируйте» — это именно то, к чему вы должны стремиться здесь. Включение системы MVHR — хорошая идея.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
