Долбежный станок по металлу – принцип работы, как сделать своими руками

1. Особенности станков долбежного типа
2. Принцип работы долбежного станка
3. Основные модели станков
4. Делаем долбежный станок своими руками

Долбежный станок, предназначенный для работы по металлу, является оборудованием, с помощью которого можно обработать труднодоступные места в металлических деталях. Основным назначением подобного оборудования, которое относится к категории узкоспециализированного, является создание элементов различного профиля, что осуществляется за счет выемки металла. Наряду с профессиональными, существуют и самодельные станки подобного типа, но принцип их работы практически не отличается.

Долбежный станок ГД-200

Особенности станков долбежного типа

И профессиональные, и самодельные долбежные станки состоят из одинаковых конструктивных элементов, которые и позволяют такому оборудованию эффективно выполнять все возложенные на него функции. Основой любого долбежного станка является станина, на которой крепятся его остальные конструктивные элементы: рабочий стол, долбяк — инструмент с острыми зубьями, кулисный механизм, коробка подач, привод, который может быть механическим, электрическим и гидравлическим.

Гидравлическим приводом оснащаются серийные долбежные станки, которые считаются профессиональным оборудованием. Работать на таком, более совершенном оборудовании, за счет наличия гидравлического привода значительно проще и удобнее. Самодельный станок для долбления металла имеет более простую конструкцию, но при этом способен успешно справляться со многими технологическими операциями.

Принцип работы долбежного станка продемонстрирован на видео:

В конструкции профессиональных долбежных станков имеется еще ряд важных элементов: охлаждающая система, системы, отвечающие за управление оборудованием и обеспечение бесперебойной работы всех узлов устройства.

Гидропривод станка размещается внутри его станины, а программирование его работы при помощи специальной системы позволяет ползунку, который и совершает возвратно-поступательные движения, выполнять их по точно заданным параметрам.

Долбежный станок по металлу позволяет выполнять целый перечень технологических операций: формирование шпоночных пазов, канавок и шлицев на поверхностях как плоского, так и фасонного типа, получение вырезов и канавок в цилиндрических и конических отверстиях. Использовать такой станок можно для обработки внешних поверхностей, высота которых не превышает 320 мм, а также внутренних с глубиной не более 250 мм.

Перемещение рабочего стола данного оборудования может обеспечиваться при помощи ручной или механической передачи, а также выполняться по прямой линии или по кругу, что дает возможность выполнять на таком станке обработку зубчатых колес и других деталей из металла круглой формы. В отличие от профессионального, самодельный станок может выполнять обработку деталей только в двух плоскостях, что значительно уменьшает его функциональность.

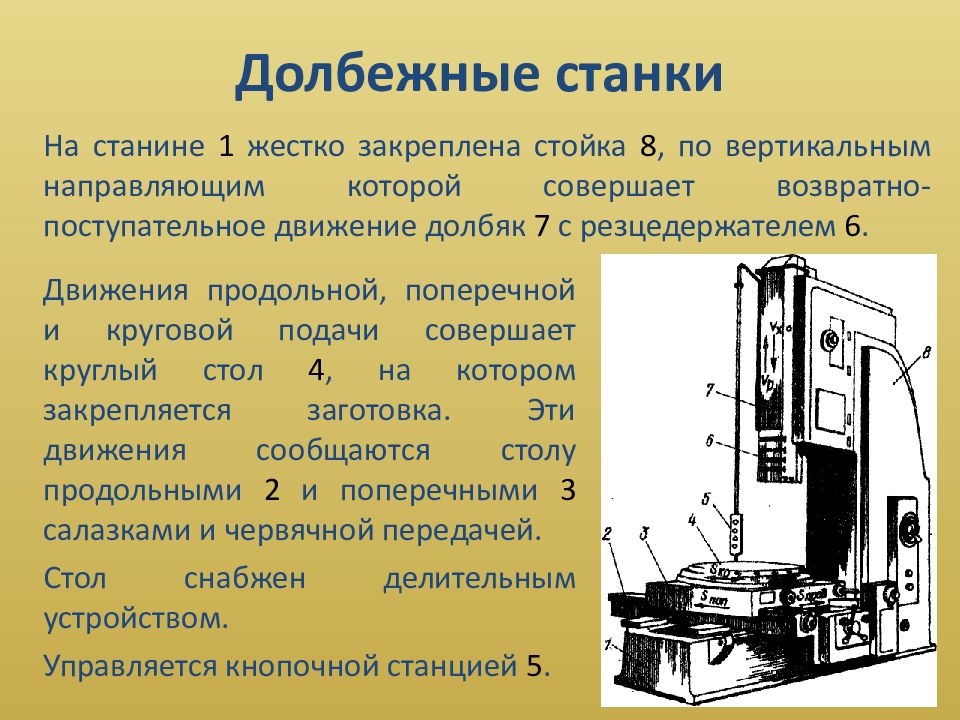

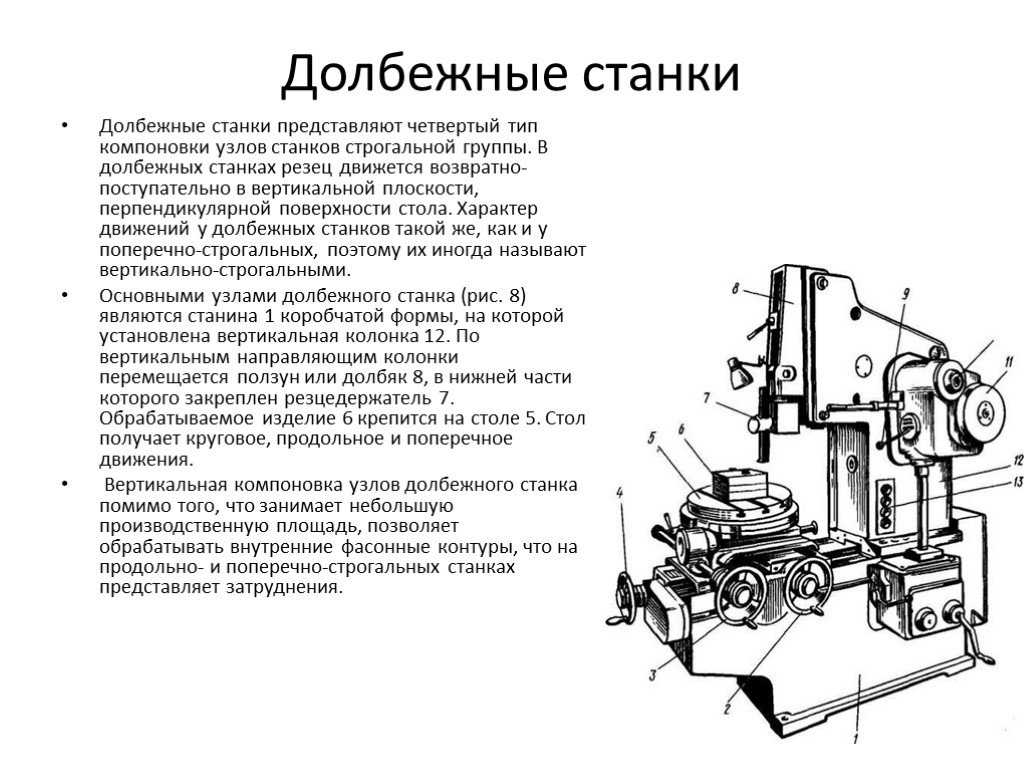

Принцип работы долбежного станка

Обработка деталей из металла на долбежном станке осуществляется за счет возвратно-поступательного движения, которое в вертикальной плоскости совершает ползун и закрепленный в нем резец. Рабочая подача заготовки осуществляется за счет движения стола, на котором она закреплена.

Долбежный станок может работать в двух основных режимах: простом и сложном. При простом режиме заготовка из металла обрабатывается в упор, и резец, перемещаясь на требуемые расстояния, создает ряд отверстий, не отличающихся своими формами и размерами. Сложный режим предполагает обработку отверстий под углом и труднодоступных поверхностей, расположенных во внутренней части заготовок. Выполнить такие операции можно только на профессиональном оборудовании. Станок, сделанный своими руками, для них не приспособлен.

Долбежные станки, сделанные своими руками, оптимально подходят для оснащения небольших производств и частных мастерских, где с их помощью можно обрабатывать заготовки из цветных и черных металлов. Для крупных производств необходимо уже профессиональное оборудование, нередко оснащенное числовым программным управлением (ЧПУ).

Составить представление о том, как выглядят долбежные резцы для соответствующих станков, можно по фото ниже:

Резцы долбежные

Основные модели станков

Наиболее популярной и распространенной моделью долбежного станка по металлу является «ГД», которая представлена сериями 200 и 500. Более современным и функциональным является долбежный станок модели S315TGI, который также очень популярен у отечественных производителей. Такой станок, в отличие от более простых моделей и устройств, изготовленных своими руками, позволяет эффективно выполнять большой перечень технологических операций по металлу.

При выборе серийных долбежных станков нельзя просто ориентироваться на рекламные видео, следует учитывать ряд важных параметров. Одним из важнейших характеристик является максимальная высота заготовки, которую можно обрабатывать на станке. Значимыми параметрами такого станка по металлу также являются: мощность, размеры инструмента и возможность его регулировки, наличие продольного и поперечного хода, допустимый угол наклона и параметры скорости движения долбяка. При выборе такого станка также следует обращать внимание на его габариты и вес, влияющие на его устойчивость и удобство обслуживания, на комплектацию дополнительными устройствами, которые значительно увеличивают функциональность устройства.

Станок ГД-500

Делаем долбежный станок своими руками

Чтобы изготовить своими руками самодельный долбежный станок, как минимум, необходим его чертеж. Любое подобное оборудование, по сути, является вертикально-строгальным станком с ручным приводом. Все конструктивные элементы такого станка размещаются на массивном основании (350х350х20 мм), которое одновременно является и его рабочим столом.

На основании такого самодельного станка фиксируется стойка, изготовленная из стального стержня диаметром  40 мм и высотой 450–500 мм. По всей высоте стойки прорезан продольный паз, а на одном из его концов выполнена проточка, которая необходима для его соединения с фланцем. Такой фланец, который представляет собой массивную шайбу с одним центральным отверстием и тремя крепежными, расположенными по его окружности, необходим для обеспечения надежного крепления стойки к основанию. Стойка вставляется во фланец своим проточенным концом и надежно фиксируется в нем при помощи сварного соединения, а сам фланец крепится к основанию станка при помощи резьбового соединения.

Чертежи ручного долбежного станка, с помощью которого можно прорезать шлицы и пазы:

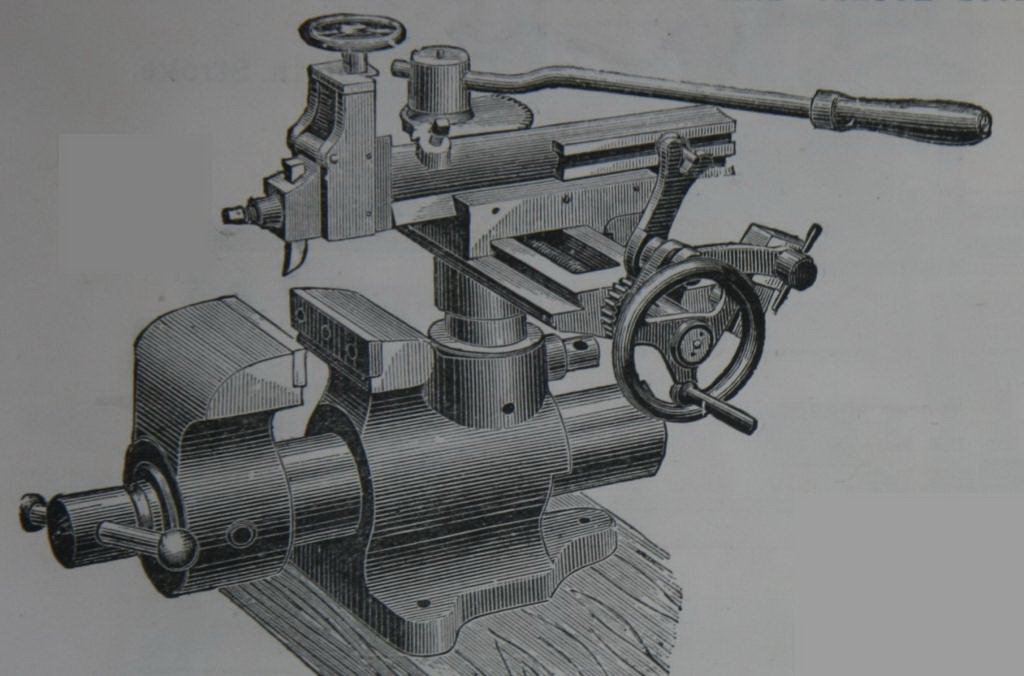

Самодельный долбежный станок

Общая схема станка

Консоль

Оправка-резцедержатель

Суппорт

На консоль насаживаются державка и консоль, между которыми устанавливается пружина сжатия.

Достаточно сложным устройством является консоль, конструкция которой состоит из двух полых цилиндров: оправочного и стоечного, при помощи сварки соединенных перемычкой (квадратная труба сечением 60х60х2,5). В каждом из цилиндров делается отверстие с резьбой М12, которые необходимы для фиксирующего винта, удерживающего консоль от проворачивания (в стоечном цилиндре) и для установки стопорного винта в оправочном цилиндре. С двух противоположных сторон стоечного цилиндра необходимо приварить оси для рычагов подачи инструмента, которые изготавливаются из полушпилек или винтов с резьбой М12.

Сами рычаги и тяги такого самодельного долбежного станка изготавливаются из стальной полосы с размерами 30х8 мм. Скрепленные между собой шарнирно болтами-осями, рычаги и тяги надеваются на оси оправочного цилиндра и державки.

Следует сразу отметить, что на долбежном станке, изготовленном своими руками, за один проход можно осуществлять обработку детали из металла на глубину 0,2–0,3 мм.

Отдельно стоит рассказать о суппорте такого станка, который внешне напоминает машинные тиски. Заготовки из металла, которые предстоит обрабатывать, крепятся в трехкулачковом токарном патроне, смонтированном на верхней подвижной площадке суппорта. С помощью такого суппорта, который надежен и прост в эксплуатации, обеспечивается подача заготовки по отношению к режущему инструменту на глубину обработки.

Пример еще одной самоделки, сделанной собственными силами:

Общий вид станка

Схема станка

Некоторые детали

На видео ниже представлен вариант самодельного долбежного станка с электроприводом:

Долбежные станки — информация

Долбежные станки служат для обработки труднодоступных частей металлических заготовок,которые невозможно обработать на другом оборудовании. Предназначение данных станков состоит в получении шлицевых щелей, фасонных профилей, шпоночных пазов, плоских поверхностей, пазов в отверстиях и различных канавок путем изъятия излишка металла с обрабатываемой поверхности при долблении в серийном и индивидуальном производстве.

Описание и принцип работы долбежных станков

Долбежные станки относятся к узкопрофильному оборудованию, которое спроектировано для изготовления разнообразных профилей посредством выемки излишнего материала.

Основной узел – долбежный резец – совершает возвратно — поступательные движения в вертикальной плоскости перпендикулярно рабочей поверхности. Все прочие перемещения совершаются закрепленной на рабочей поверхности деталью,обрабатываемой в данный момент на долбежном станке. Размеры обрабатываемой заготовки ограничиваются параметрами рабочей поверхности станка. Габаритные размеры станка ограничиваются наибольшим ходом долбяка, где закреплен резец, и диаметром рабочей поверхности, роль которой выполняет специальный стол.

Движение резца осуществляется благодаря электрическому, механическому либо гидравлическому приводу. Как правило, механическим приводом оснащают небольшие станки, а гидравлическим – крупногабаритные промышленные агрегаты.  Механический привод приходит в движение благодаря вращательной кулисе, подключенной к многоскоростным электродвигателям.

Основные узлы и прочие элементы станка надежно закреплены в чугунной станине. В некоторых моделях долбежных станков регулировка рабочего стола может производиться не только в стандартном режиме, но и под углом в 60 градусов.



Основными техническими характеристиками долбежных станков являются максимальный ход рабочего узла и диаметр рабочего стола. Современными машиностроительными предприятиями выпускаются долбежные станки с диаметром стола от 250 до 1700 миллиметров и ходом рабочего узла в пределах 100 -1700 миллиметров.

Для работы на долбежном станке не требуется наличие специальной подготовки. От оператора лишь требуется владеть знаниями по металлообработке.

Типы станков

Долбежные станки бывают универсальными, выполняющими основной спектр операций, и специальными для изготовления определенных деталей (зубчатых колес, пуансонов).

Долбежные станки условно можно разделить на оборудование промышленного назначения (для серийного производства) и станки для индивидуального и мелкосерийного производства.

Сфера применения

Долбежные станки не являются оборудованием массового применения, однако на предприятиях,специализирующихся на обработке металла, без них не обойтись. Долбежные станки используют для обработки металлических заготовок деталей при индивидуальном, мелкосерийном и промышленном производстве. Их используют на крупных и средних предприятиях машиностроения и станкостроения, в ремонтных мастерских и цехах,специализирующихся на механической обработке металлов, а также при изготовлении различных деталей.

Преимущества долбежных станков

Представленные на нашем сайте модели долбежных станков по приемлемой цене отличаются высокой мощностью,которая так необходима при работе с металлом. Двигатели станков рассчитаны на высокую нагрузку, поэтому они прекрасно справятся с выполнением поставленных перед ними задач. Использование высококачественного долбежного станка позволяет помимо долбления или сверления удалять с обрабатываемой поверхности стружку и мелкую пыль, что значительно упрощает процесс обработки и дальнейшей зачистки.
