Дожимные насосные станции: фото, оборудование, конструкция

Дожимные насосные станции используются при обустройстве нефтяных современных скважин наряду с системами сбора и подготовки месторождений, замерными установками, системой откачки и центральным пунктом сбора, подготовки нефтепродуктов и материалов, отсоединенных от них. Между собой все элементы агрегируют посредством трубопроводов. По ним извлекаемая жидкость перемещается на выкидную линию, диаметр которой составляет от 73 до 114 мм. Затем сырье транспортируется по коллекторам с увеличенным диаметром.

Предназначение

Дожимные насосные станции (ДНС) используются на скважинах, которые не имеют достаточной пластовой энергии для доставки нефтегазовой субстанции до устройств предварительного сброса воды (УПСВ) или пункта перекачки нефтепродуктов. Как правило, рассматриваемые агрегаты применяются на отдельно размещенных месторождениях.

Основное предназначение дожимных насосных станций – сепарация газа от нефти, очистка сырья от капельной жидкости, последующее перемещение нефтяной массы при помощи центробежных насосов, а газа – посредством давления в сепараторных отсеках. ДНС является первой ступенью сепарации, отводит газ в отдельный коллектор. Также предусмотрен сброс воды с последующей ее закачкой в скважины поглощающего либо нагнетательного типа.

Технологические особенности

На практике используется три типовых размера дожимных насосных станций. Среди них — модели 7000, 14000 и 20000. Цифровое обозначение указывает на подачу жидкости агрегатом (м/с). Технологические процедуры состоят из таких операций:

  • Первой стадии сепарации нефтепродуктов.
  • Предварительного сброса воды, если требуется.
  • Нагрева содержимого скважины.
  • Перемещения нефтегазовой смеси на ЦПС.
  • Транспортировки отделенного от нефти газа при первой ступени очистки на ГПЗ и прочие приемные пункты.
  • Усредненного учета нефти, газа и воды.
  • Загрузки химических реагентов.

Ниже представлено оборудование дожимных насосных станций:

  • Буферный резервуар.
  • Отсек для сбора и откачки утечек нефти.
  • Насос с электрическим мотором.
  • Аппаратура и КИП.
  • Распределительное приспособление.
  • Свечи экстренного сброса газа.

Принцип работы

Нефть от газа отделяется в обособленных отсеках ДНС, представляющих собой агрегаты сепараторного действия. В них выполняется не только отсортировка газа, но и отстаивание сырой нефти от механических примесей и промысловой воды. По сути, данные агрегаты являются отстойниками. Они бывают двух типов: горизонтального и вертикального исполнения.

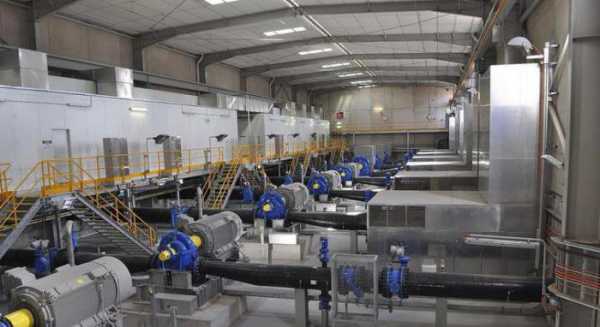

Дожимная насосная станция, фото которой представлено ниже, оборудуется горизонтальной буферной емкостью на 100 куб. м. и насосной помпой типа 8НД-9Х3 с электромотором А-114-2М. В 700-й версии используется один насосный и один буферный узел, а в модификации 20000 – дополнительные аналоги, наряду с указанными агрегатами. Также на каждой станции предусмотрены резервные насосные системы.

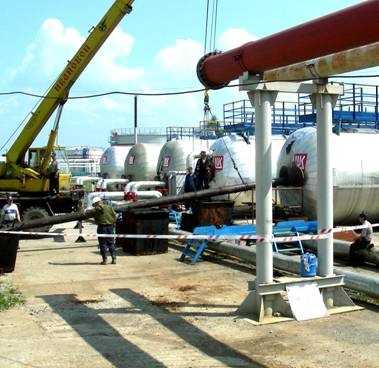

Конструкция буферной емкости на дожимной насосной станции

Для буферных резервуаров применяются горизонтальные емкости сепараторного типа. Их объем составляет 100 кубических метров, а рабочее давление – 0,7 МПа. Создание равномерного зеркала помещенной жидкости обеспечивается поперечными перегородками решетчатого типа. Газ из этих емкостей транспортируется в специальный сборочный коллектор.

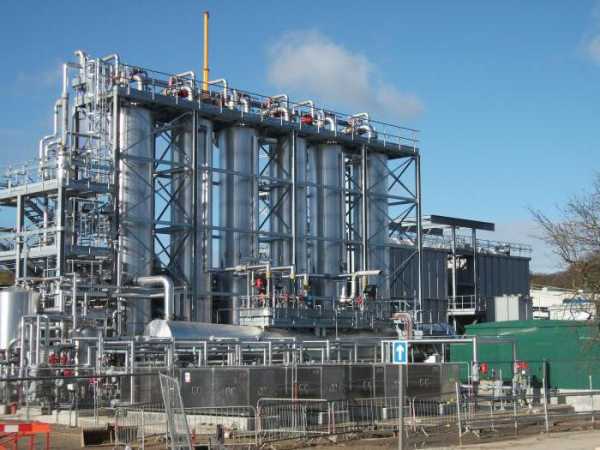

Также в системе может использоваться вертикальный сепаратор. Он представляет собой емкость, внутри которой нефтегазовая смесь под давлением подается по патрубку в коллектор раздачи. Далее нефтепродукты проходят через регулятор давления, попадая в атмосферу со стабильной одинаковой нагрузкой. За счет понижения давления из поступившей смеси выделяется газ. Так как данный процесс требует времени, наклонные полки в конструкции агрегата обеспечивают подачу очищенного раствора в нижнюю часть сепаратора.

Извлеченный газ поднимается вверх, после чего транспортируется в капельный уловитель, который отделяет частички нефти и перемещает газ в газопровод. Снимаемая нефть поступает в специальный поддон. Контроль процесса осуществляется при помощи регулятора, стеклянного обозревателя и отвода шлама.

Конструкционные схемы

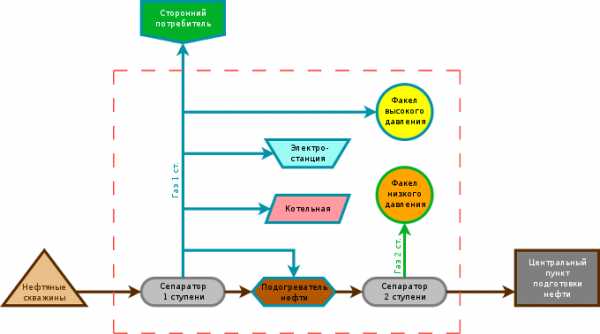

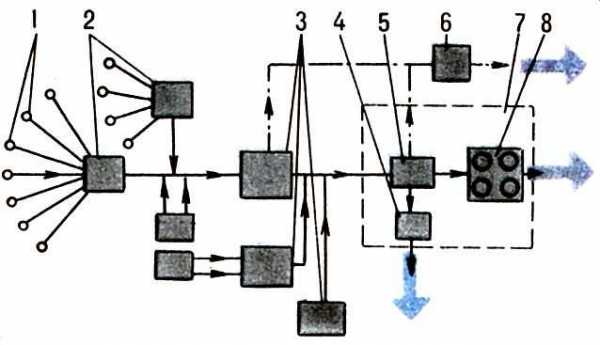

Одна из технологических схем автоматизированных блочных дожимных насосных станций предусматривает оснащение центробежными насосами. Так как в пластах имеется значительное количество газа, его подача на помпу может превысить критическое значение, составляющее от 10 до 15 процентов. Чтобы обеспечить нормальную работу агрегатов, используется предварительная сепарация пластов и продукции, которая в них содержится. Такой подход позволяет понизить содержание газа и удалить более 70 процентов промысловой воды. Для насосного оборудования этой конструкции применяются плунжерные, мультифазные и центробежные насосные приспособления.

Во втором варианте рабочей схемы ДНС предусмотрена установка исключительно насосов с несколькими фазами. При этом пластовое сырье направляется в ЦППН. Затем система исключает необходимость сепарации попутных газовых потоков. Причем это происходит непосредственно на территории разрабатываемого месторождения. Мультифазные помпы дают возможность значительно снизить давление на входном коллекторе ДНС. Тем не менее такие агрегаты испытывают критичную нагрузку при превышении содержания механических примесей, что требует установки дополнительных фильтрующих элементов.

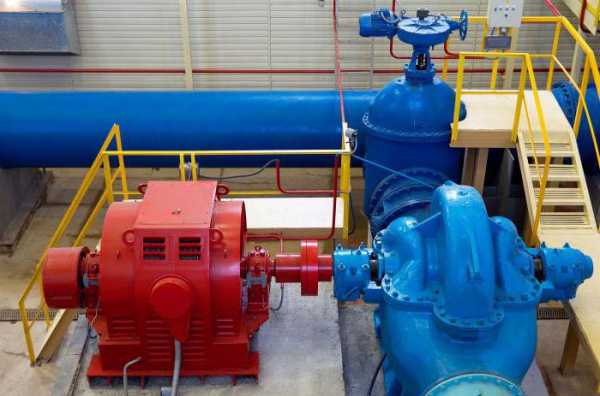

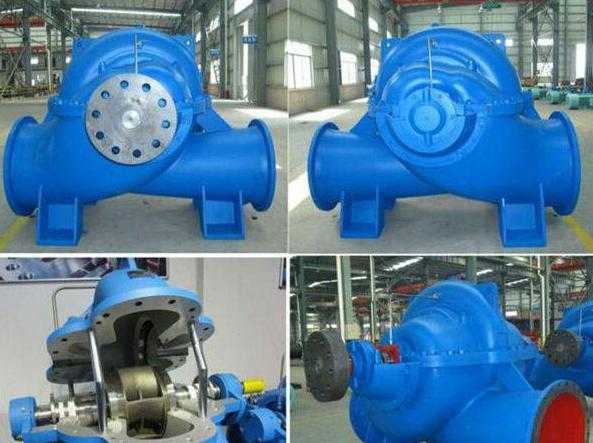

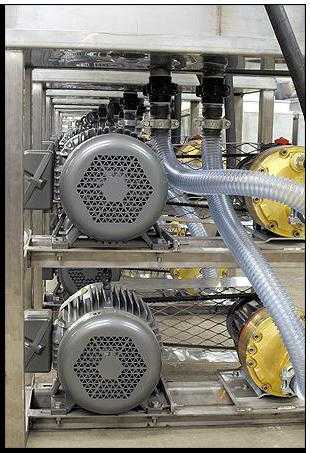

Центробежные насосы

Подобные агрегаты предназначены для перекачивания насыщенной водой и газом нефтяной массы. Они оптимально функционируют при рабочей температуре подаваемой смеси порядка 45 градусов по Цельсию и плотности до 1000 кг/куб.м.

Кинематическая вязкость обрабатываемой массы составляет не более 8,5 части по водородному параметру. Содержание газа фиксируется в пределах 3-х процентов. Аналогичный показатель уровня парафина не должен превышать 20 процентов с учетом прочих механических примесей. Автоматизация дожимной насосной станции позволяет комплектовать агрегат торцовым уплотнением, дающим возможность снизить общие утечки до 100 миллилитров в час.

Устройство насоса

Основная рабочая часть ДНС состоит из корпуса с крышками линий нагнетания и всасывания. Кроме того, в конструкцию входят передние и задние кронштейны, направляющие системы, фиксирующие болтовые элементы.

Направляющая секция агрегирует с уплотняющими кольцами и образует единый блок насоса. Корпусные стыки направляющих устройств имеют резиновые уплотнители, рабочее колесо. Эти детали образуют основной отсек насоса. Корпусные соединения имеют уплотнители из резины, устойчивой к воздействию нефтепродуктов. Такая конструкция позволяет изменять силу напора подачи рабочей смеси, в зависимости от особенностей разрабатываемой скважины, а также числа рабочих колес и направляющих устройств. При эксплуатации агрегата меняется только длина стяжных шпилек и вала.

Опорные кронштейны насосного механизма изготовлены из чугуна. Это дает возможность усилить устойчивость и надежность агрегата. В систему также входят сальники из специального прессованного материала и детали их сплава хром и никеля.

В заключение

Дожимная насосная станция, типоразмеры и характеристики которой рассмотрены выше, имеет конкретное предназначение. Она служит для сепарации и транспортировки к принимающим и перерабатывающим приспособлениям нефтегазовой смеси. При этом осуществляется сбор и подготовка компонентов из воды, газа и нефти.

Автоматизированные блочные дожимные насосные станции также участвуют в сепарации газа и очистке смеси от капельной жидкости. Нефть перекачивается специальным насосом, а газ транспортируется под возникающим в процессе сепарации давлением. На промысловых предприятиях нефтепродукты проходят через буферные емкости, поступая к перекачивающей помпе и нефтепроводу. По большому счету ДНС – это насосная станция полного цикла, позволяющая учесть подачу, обработку и количество используемых при добыче компонентов нефтяных продуктов.
