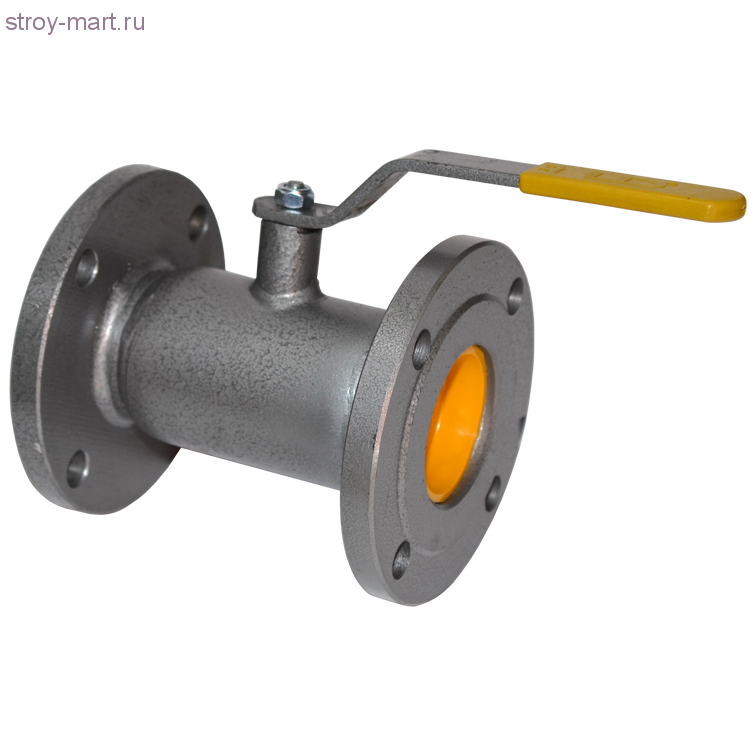

Dn50 кран шаровый цена: Кран шаровой фланцевый, DN 50, PN 16, КШФ, 09Г2С купить в СПб — цены, фото, отзывы

{{if StockMainEnable}} ✔ на складе {{/if}}

Мезон Группа | Шаровой кран DN50 PN16

Перейти в конец галереи изображений

Перейти в начало галереи изображений

Загрузить техпаспорт

3-ходовой тип — T-образный — с прямой монтажной прокладкой

Артикул

20-00000830

Детали

Трехходовой полнопроходной шаровой кран с корпусом из нержавеющей стали, шаром из нержавеющей стали и седлом из ПТФЭ. Фланцы с приподнятой поверхностью. С прямой монтажной площадкой.

More Information

Partslist and details

PARTSLIST

No	Part	Material	Code
1	Корпус	Нержавеющая сталь	A351 Gr. CF8M
2	Крышка	Нержавеющая сталь	A351 Gr. CF8M
3	Ball	Stainless Steel	SS 316
4	Seat	PTFE
5	Stem	Stainless Steel	SS 316
6	Ручка	Нержавеющая сталь, виниловое покрытие	Нерж. сталь 304

ДЕТАЛИ

DN 50 PN 40 Стальной двухходовой компактный фланцевый шаровой кран

Описание

Технические характеристики

Загрузки

Аксессуары

Описание

Этот 2-ходовой компактный шаровой кран с полнопроходным фланцем (50 мм) обеспечивает надежное двухпозиционное регулирование расхода. Клапан имеет фланцы DN 50 PN 40 для соединения с трубами с обеих сторон.

Корпус клапана изготовлен из стали, а шар из нержавеющей стали 1.4408. Уплотнения изготовлены из PTFE/FKM. Клапан подходит для воды, масла, сжатого воздуха и топлива с максимальным давлением 40 бар или 580 фунтов на кв. дюйм и вакуумом (макс. -0,9бар или -13 фунтов на квадратный дюйм). Клапан работает в диапазоне температур от -20 до 180 °C (от -4 до 356 °F).

Используйте ручку для управления клапаном. Поворачивая его на 90 градусов, клапан будет открываться или закрываться. Если ручка перпендикулярна трубе, клапан закрыт. Старайтесь не открывать и не закрывать его быстро, чтобы защитить систему от возможного гидравлического удара и дальнейшего повреждения. Клапан имеет фланец в соответствии со стандартом ISO 5211 FlangeF05~FlangeF07. Это делает клапан пригодным для электрического или пневматического привода. Всегда проверяйте, подходит ли конструкция монтажного фланца для вашего привода.

Плюсы:

• Двухкомпонентная конструкция обеспечивает возможность осмотра и технического обслуживания
• Беспрепятственный путь потока среды благодаря полнопроходной конструкции
• Фланец ISO 5211 позволяет использовать его с электрическими и пневматическими приводами и оснащен ручкой для ручного управления
• Подходит для применения в вакууме
• Простота замены и обслуживания благодаря стандартному фланцу DN 50/PN 40

Минусы:

• Чтобы разобрать клапан для осмотра и очистки, его необходимо полностью снять с трубы.

Серия BL2E-AMF-SD

Серия наших стальных компактных фланцевых шаровых кранов варьируется от DN 15 до DN 125. Рабочее давление этих клапаны от -0,9 бар или -13 psi до 40 бар или 580 psi до DN 50 и выше до 16 бар или 232 psi. Корпус изготовлен из стали, а шар из нержавеющей стали. Эти клапаны подходят для широкого спектра сред, таких как вода, масло, сжатый воздух, топливо и вакуум. Высококачественные материалы и уплотнения из PTFE/FKM обеспечивают диапазон рабочих температур от -20 до 180 °C (от -4 до 356 °F). Помимо фланцев для соединения с трубопроводными системами, эти клапаны оснащены фланцем ISO 5211. Этот фланец обеспечивает монтаж электрического или пневматического привода. Для управления этими клапанами используйте запираемую рукоятку. Эти шаровые краны имеют полный проход и обеспечивают максимальную скорость потока при минимальном падении давления. Клапаны Tameson серии BL2E-AMF-SD отличаются длительным сроком службы.

Загрузки

Руководство bl2e-amf-sd

pdf

Технические характеристики

Размер соединения

Ду 50

Материал

Сталь

Материал уплотнения

Тефлон (ПТФЭ)

Операция

Ручка

Рекомендуется для

Вода (до 60°C), масло, воздух, топливо

Макс.
