Сырая резина для горячей вулканизации, состав для холодной вулканизации, TECH
Каталог товаров
Главная Каталог оборудования Для автосервиса (СТО) — гаражное Материалы для шиноремонта TECH Химические компоненты
Сырая резина для вулканизации.
Продажа материалов и оборудования для ремонта шин TECH со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах и поставки.
Прайс-листы с ценами на химические компоненты, сырую резину для вулканизации Tech заказывайте в отделе автосервисного оборудования.
Сырая резина применяется в шиномонтажных мастерских при сложном повреждении покрышки (боковой порез, повреждения на протекторе, грыжа). Сырая резина — это каучук или каучуковая смесь. В её состав входят компоненты, позволяющие добиться таких технических свойств, как износостойкость, термостойкость, гибкость.
Высокая пластичность позволяет применять её для декоративного ремонта наружной поверхности шины и улучшения внешнего вида места ремонта.
Арт. 850. Арт. 866. Арт. 861. Арт. 866. |

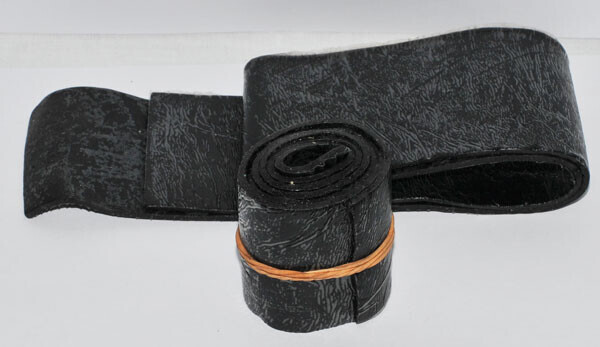

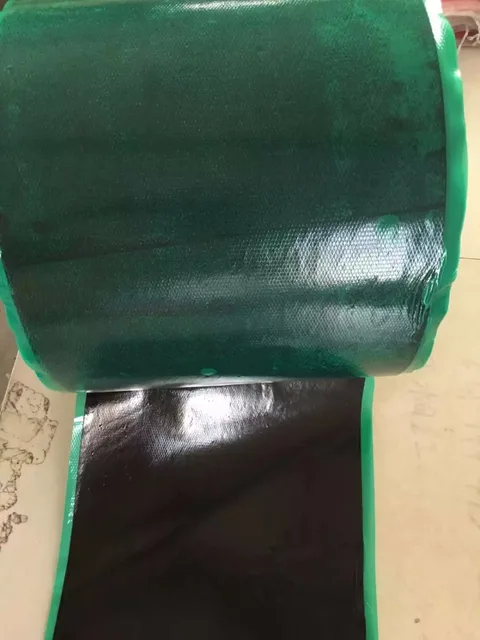

TECH предлагает два основных вида сырой резины: Каучук в рулонах.Он предназначен для горячей вулканизации. Лента может иметь различную ширину и толщину. Процесс проходит при температуре 149°С. Для ремонта шин горячим способом нарежьте на полоски 1-2 см и подогрейте до температуры 50-55°С для удобства запрессовки в заранее обработанное место повреждения. Время вулканизации 10 минут на 3 мм толщины сырой резины на прогретом вулканизаторе (149°С) под давлением не менее 3 кг/см². Применяется вместе с термоклеем. |
|
Двухкомпонентная сырая резина.
Двухкомпонентный состав «A & B» используется для холодной вулканизации при ремонте повреждений на покрышках (предпочтительно для медленно движущихся транспортных средств). Этот состав является прекрасным средством для ремонта плечевой области покрышек. Для полной пластификации каучука потребуется примерно 72 часа. Инструкция по применению состава для холодной вулканизации: |
||
| Артикул | Наименование | В упаковке |
| 850 | Сырая резина (каучук) для горячей вулканизации (ширина 150 мм, толщина 3 мм). | 4,50 кг |
| 858 | Двухкомпонентный состав для холодной вулканизации (A&B), 455 г + 455 г. |
1,0 кг |
| 861 | Сырая резина (каучук) для горячей вулканизации (ширина 25 мм, толщина 3 мм). | 0,90 кг |
| 863 | Сырая резина (каучук) для горячей вулканизации (ширина 25 мм, толщина 1,5 мм). | 0,90 кг |
Цена по запросу.
Инструкция по применению состава для холодной вулканизации:
- Возьмите равное количество обоих компонентов «A & B». Не перепутайте крышки банок. Плотно закрывайте крышки.
- Смешайте компоненты «A & B» до получения однородной черной смеси.
- Раскатайте смесь на листе до толщины 3 мм и подождите, как минимум, 30 минут.
- Нанесите аэрозольный очиститель №704 (Rub-O-Matic) на ремонтируемую область покрышки. Пока отмеченная область еще влажная, удалите грязь скребком №933 (Rubber Scraper).
Если повреждение находится на плечевой области, удалите лишнюю резину и обработанной эту область с помощью мягкой проволочной щетки и низкооборотной дрели. При этом двигайтесь справа налево. - Если повреждение на боковой поверхности, то изнутри покрышки приложите соответствующую заплату к повреждению так, чтобы стрелка на заплате была направлена к борту покрышки. Обведите периметр заплаты маркировочным мелком № 951, а затем обработайте отмеченную область мелкозернистой абразивной полусферой RH-106 совместно с полиуретановой вставкой RH-152. Скорость вращения дрели S1036 при обработке не должна превышать 5000 об/мин.
- Очистите пылесосом обработанную область для удаления металлической стружки и резиновой пыли. Нанесите на ткань обезжиривающую жидкость №704 (Rub-O-Matic) и очистите место повреждения, двигаясь от центра ремонтируемой области к краям. Повторите эту процедуру столько раз, сколько требуется для хорошей очистки ремонтируемой поверхности. Дайте обезжиривающей жидкости 3-4 минуты для того, чтобы полностью высохнуть.
- Нанесите слой клея №760 (Chemical Vulcanizing Fluid) на обработанную поверхность. Дайте клею примерно 3-4 минуты для того, чтобы он полностью высох. При ремонте камерной покрышки обработайте область до синтетических нитей корда, нанесите на нее 2 слоя клея и увеличьте время высыхания вдвое.
- Частично удалите защитную пленку синего цвета и освободите серый слой резины. Это позволит брать заплату, не касаясь руками серого слоя резины. Положите 2-3 нити корда из хлопка поперек повреждения для вентиляции. Расположите заплату таким образом, чтобы повреждение располагалось строго по центру заплаты. Убедитесь в том, что стрелка на заплате, указывающая направление корда, действительно направлена к ободу покрышки. Тщательно прикатайте заплату с помощью раскатки №936 (Stitcher) от центра к краям.
- Нарежьте двухкомпонентный состав «A & B» на полоски и запрессуйте в обработанное повреждение. Закончите запрессовку состава тогда, когда уже можно использовать раскатку и раскатайте уложенную резину. Наверх
Что такое силиконовая резина горячей вулканизации?
СТРУКТУРА
Силиконовая резина – это эластичный материал, получаемый на базе высокомолекулярных кремнийорганических соединений и по внешнему виду напоминающий синтетическую или обычную натуральную резину. Однако вследствие своей особой химической структуры она отличается целым рядом свойств, которые позволяют ей занять особое место среди резиновых эластичных материалов.
Основная структура силиконовой резины, в отличие от обычных видов резины, – это цепи из атомов кремния и кислорода с редкими поперечными сшивками. Этим обстоятельством обуславливается присущий ей в некоторой степени неорганический характер.
Рис.1 Фрагмент молекулы силиконового каучука
Остальные связи кремния заняты органическими радикалами (R), в первую очередь метильными, чем объясняется сходство с обычными сортами резины.
Наряду с метильными группами полимерная цепь содержит небольшой процент алкиленовых групп, в первую очередь – винильных, что повышает реакционную способность при перекисном образовании сетчатых структур.
СВОЙСТВА
Устойчивость к экстремальным температурам
Силиконовая резина сохраняет свои свойства практически неограниченное время при температурах от -50°С до +180°С.
Её можно использовать при температурах, близких к +250°С в течение нескольких сотен часов без появления хрупкости.
Особо термостойкие типы силиконовой резины имеют достаточно долгий срок службы при температуре выше +200°С.
Точно также особые сорта применимы при температурах до -100°С.
Учитывая её хорошие электроизоляционные свойства, силиконовую резину можно отнести к категории теплостойкости H.
Рис. 2. Прочность силиконовой резины и стирол-бутадиенового каучука после обработки горячим воздухом при температуре +200°С. Измерено при комнатной температуре.
Рис. 3. Предельное удлинение силиконового и стирол-бутадиенового каучуков после обработки горячим воздухом при температуре +200°С. Измерено при комнатной температуре.
Рис. 4. Жесткость силиконового и стирол-бутадиенового каучука при обработке горячим воздухом 200°С. Измерено при комнатной температуре.
Зависимость свойств от температуры
Как и у всех силиконов, большинство свойств силиконовой резины зависят от температуры в меньшей степени, чем у органических материалов. Благодаря этому силиконовую резину можно с успехом использовать при более высоких и более низких температурах. К таким свойствам относятся, например, сохранение формы, эластичность, упругость, прочность, жёсткость и предельное удлинение. Среди электрических характеристик, которые также в меньшей степени зависят от температуры, следует назвать пробивную прочность, диэлектрические показатели, объёмное сопротивление.
Рис. 5. Зависимость прочности силиконовой резины и стирол-бутадиенового каучука от температуры.
Рис. 6. Зависимость предельного удлинения силиконовой резины и стирол-бутадиенового каучука от температуры.
Рис. 7. Зависимость остаточной деформации сжатия силиконовой резины и стирол-бутадиенового каучука от температуры.
Эластичность при низкой температуре t°C хрупкости при ударе t°C отвердевания по модулю Юнга при изгибе t°C стеклования Резина общего назначения -73 -55 -50 Твердая резина -78 -60 -50 Низко-температурная резина -118 -115 -116 Фторсиликоновая резина -168 -59 -57 Электрические свойства
Силиконовая резина при комнатной температуре обладает отличными изоляционными свойствами. Как уже отмечалось, эти свойства зависят от температуры лишь в малой степени.
Следует также отметить, что при хранении в воде отмечаются лишь ничтожные изменения электрических свойств.
При сгорании изоляции из силиконовой резины остаётся непроводящий слой SiO2, благодаря чему обеспечивается более высокая защита электрических приборов и установок при нежелательных перегрузках.
Основные электрические характеристики Диэлектрическая прочность 18-20 кВ/мм Объемное сопротивление 10*1014 Ом*см Диэлектрическая проницаемость (25°С, 50 Гц) 2,7 — 3,3 Рис. 8. Зависимость пробойной прочности силиконовой резины и натурального каучука от температуры.
Рис. 9.
Зависимость угла диэлектрических потерь силиконовой резины и натурального каучука от температуры.Рис. 10. Зависимость объемного сопротивления силиконовой резины и натурального каучука от температуры.
Рис. 11. Зависимость пробойной прочности силиконовой резины от продолжительности содержания в воде.
Химическая стойкость
Силиконовая резина устойчива к растворам солей, кипящей воде, спиртам, фенолам, различным минеральным маслам, слабым кислотам и щелочам, а также к перекиси водорода. В определённых условиях при контакте с алифатическими углеводородами наблюдается сильное набухание силиконовой резины, но после их испарения к ней возвращаются первоначальные механические свойства, так как она не содержит экстрагируемых составных частей.
Физиологическое воздействие
Силиконовая резина не токсична, если она обработана по всем правилам. Поэтому она является идеальным материалом для медицинской техники и пищевой промышленности.
Однако некоторые вулканизирующие средства могут
оказывать на неё неблагоприятное воздействие. Эти средства вулканизации и
продукты их распада устраняются путём достаточно длительного
воздействия высоких температур.Устойчивость к атмосферным воздействиям и озону
Рис. 12. По своей устойчивости к атмосферному воздействию и озону силиконовая резина превышает все органические каучуки.
Свойства силиконовой резины в отличие от натурального каучука не меняются под воздействием света и воздуха в нормальных температурных диапазонах. Дождь, снег, морская вода также практически не оказывают воздействия на свойства силиконовой резины. Поэтому её можно считать устойчивой к атмосферным воздействиям.
Она устойчива даже к озону, благодаря чему приобретает особенно важное значение для электротехнической промышленности. Кроме того, силиконовая резина устойчива к таким явлениям, как электрическая корона и дуга.
Рис. 13. Влияние высоких температур на органическую и силиконовую резины.
Антиадгезионные свойства
Большинство сортов силиконовой резины обладает плохой адгезией к поверхностям различных материалов. Поэтому их можно использовать как материалы для изготовления форм, покрытий для транспортёров, по которым перемещаются липкие детали, покрытий валов в текстильной промышленности и искусственных материалов. Из-за своих антиадгезионных свойств силиконовая резина с трудом совмещается с другими материалами. Для достижения достаточной прочности сцепления необходимо использовать специальные клеи.
Теплотехнические свойства
Теплопроводность силиконовой резины составляет ~4*10-4 кал/см.град.с (измерена при температуре +80°С).
Коэффициент линейного расширения составляет ~2*10-4 град.-1 в пределах температур от 0 до +150°С.
Оба эти показателя зависят от типа и количества наполнителя.
Долговечность изделий из силиконовой резины
Температура (°С) Долговечность (-50% удлинения при разрыве) -50 — +100 неограниченно +120 10-20 лет +150 5-10 лет +205 2-5 лет +260 3 месяца — 2 года +316 1 неделя — 2 месяца +370 6 часов — 1 неделя +420 10 минут — 2 часа +480 2-10 минут
ПЕРЕРАБОТКАОбщие положения
Обработка силиконового каучука горячей вулканизации требует применения смесительных вальцов, пластикатора, экструдера, каландров, вулканизационных прессов и отопительных каналов.
Такое оборудование
обычно имеется только на резинообрабатывающих заводах, поставляющих
готовые изделия из силиконовой резины. Для снабжения таких заводов
исходными материалами в удобной и универсальной форме предлагаются
исходные смеси силиконовых каучуков. Подобные смеси состоят из
силиконового каучука, активного наполнителя на базе кремниевой кислоты,
полу- и неактивных наполнителей, как, например, инфузорная земля и
вспомогательные материалы на силиконовой основе, служащие для упрощения
процесса обработки. При добавлении соответствующих вулканизаторов при
температурах более +100°С из них можно изготовить эластичные резиновые
детали.Путём развальцовывания других наполнителей в эти исходные смеси можно получить вулканизаты с требуемыми производными свойствами.
Очень важно помнить, что все машины по переработке силиконовой резины должны содержаться в полной чистоте. Даже самые малые количества серных катализаторов и антиоксидантов, которые обычно используются для органической резины, могут сделать силиконовую резину абсолютно непригодной.
Поэтому для обработки силиконовой резины целесообразно
использовать отдельные машины.Хранение
Исходные смеси, а также смеси силиконового каучука следует хранить в закрытых емкостях и защищать от воздействия солнечных лучей. Хранение должно производится отдельно от каучуков на органической основе. Хранение готовых к вулканизации смесей (содержащих перекиси) должно производиться при температурах не выше +30°С, в противном случае при обработке могут возникнуть определённые сложности. Срок хранения исходных смесей не менее 12 месяцев, а готовых к вулканизации смесей не менее 4 месяцев.
Пластификация
При длительном хранении смеси силиконовых каучуков становятся хрупкими, поэтому перед обработкой их необходимо пластифицировать для того, чтобы изготовляемые из них изделия имели качественную поверхность.
Пластификация проводится на смесительных вальцах стандартной конструкции.
Фрикционная передача обоих вальцов должна быть от 1:1,2 до
1:1,5 и должна иметь охлаждение. Смесь силиконового каучука подаётся в
широкий зазор между вальцами и пропускается несколько раз. Если в
результате длительного хранения она крошится и падает в ванну кусками,
то е надо подавать на валки до тех пор, пока не образуется сплошная
лента из материала. Проскакивающие вниз куски следует снова подавать на
вальцы, так как если это сделать с запозданием, они не размягчатся, что
может привести к образованию уплотнений. Подобные уплотнения значительно
снижают характеристики и ухудшают внешний вид резины. Если каучуковая
смесь проходит равномерно, то зазор между валками делается уже. Сначала
смесь пропускают через вальцы с меньшей скоростью вращения, а затем
переходят на более быстрые. За счёт интенсивной обработки смеси время
пластификации можно значительно сократить. Не следует опасаться
«мёртвого валка», хотя смесь при длительной обработке на валках иногда
становится слишком клейкой. Поэтому целесообразно использовать обрезной
нож, чтобы эти мягкие смеси можно было снимать с валков.Пластифицированные смеси остаются готовыми к переработке в течение нескольких дней. Постепенно они снова застывают, поэтому репластификацию необходимо повторять.
Смешивание с наполнителями
При достаточной пластичности исходной смеси на смесительные валки можно дополнительно подавать наполнители. Добавка наполнителей обеспечивает повышение прочности и во многих случаях удешевляет материал. Увеличение содержания наполнителя может упростить процесс напыления для различных смесей.
Для силиконовой резины наиболее часто используются следующие наполнители :
- Высокодисперсная пиролитическая кремниевая кислота с развитой поверхностью в 200 м²/г;
- Инфузорная земля;
- Карбид кремния тонкого помола;
- Оксид цинка;
- Оксид титана и т. д.
Оксид титана и некоторые оксиды железа способствуют повышению термостойкости (до +200-300°С).
При дальнейшем увеличении количества наполнителя наблюдается, как правило, более или менее заметное ухудшение механических показателей, зависящее от использованного наполнителя и его количества. Не следует добавлять более 100 частей неактивного или полуактивного и 30 частей активного наполнителя.
Вулканизирующие средства
Для вулканизации смеси силиконового каучука применяются различные органические перекиси, которые добавляются в исходную смесь, как правило, после наполнителей. После введения перекиси смесь необходимо основательно охладить во избежание её девулканизации.
Органические перекиси, как правило, представляют собой вещества, взрывающиеся от ударов и легковоспламеняющиеся. Вследствие этого они используются часто не в чистом виде, а в разбавленном, например, в виде паст. Эти пасты безопасны при обработке и легко смешиваются. Некоторые другие перекиси даже в чистой форме бывают настолько стабильными, что не реагируют на удар и трение, однако, следует помнить, что они вызывают раздражения кожи и, прежде всего глаз.
Поэтому при работе с ними
необходимо надеть перчатки и очки. Качество готовой силиконовой резины
зависит не только от исходной смеси, но также в значительной мере от
выбора перекиси и её количества.Вот некоторые, самые популярные перекиси :
- Бис-(2,4-дихлорбензоил)пероксид (2,4-ДХБ, DCLBP). Используется исключительно для вулканизации без давления. Таким способом изготовляют шланги, кабели, профилированные детали. Вулканизация происходит непрерывно под действием горячего воздуха. Для ускорения вулканизации необходимо поддерживать температуру в пределах от +250 до +400°С.
- 2,5-диметил-2,5-ди(тетрабутилперокси)гексан (DHBP). Придаёт хорошие механические свойства. Вулканизация идёт при температуре выше +170°С. Благодаря хорошей Scorch-характеристике он особенно пригоден для литья под давлением и литьевого прессования.
Пигменты
Смеси силиконового каучука, как правило, хорошо окрашиваются, так как они непрозрачно-прозрачные или имеют бело-серую окраску.
Для
окрашивания используются неорганические термостабильные пигменты.Если не требуется устойчивость к высоким температурам, то можно использовать органические красители :
- Белый – диоксид титана, оксид цинка;
- Красно-коричневый – оксид железа красный;
- Синий — кобальт синий;
- Чёрный – сажа.
Пигменты смешиваются в количестве до 1% с перекисью. Равномерность окраски говорит о равномерном распределении перекиси. Следует упомянуть, что особенно удобно применение красок в виде паст.
СПОСОБЫ ПЕРЕРАБОТКИ
Формование и литьевая прессовка
При формовании, а также литьевой прессовке смесь заливается или запрессовывается в форму и выдерживается под давлением определённое время. Температура при этом доводится до температуры вулканизации (в зависимости от перекиси). В качестве смазки пресс-форм используется разбавленный водой раствор моющих средств.
Давление, как правило, составляет от 40 до 80 кг/см². Продолжительность воздействия температуры и давления зависит, как правило, от толщины формы и определяется экспериментальным путём. При толщине изделия до 10 мм достаточно, как правило, 10-15 минут. Если в форму попадает воздух, то в вулканизате образуются коричневые плохо провулканизированные места. Поэтому при вальцовке смесей и при заполнении форм необходимо следить за тем, чтобы туда не проникал воздух.
Важно при закрытии форм обеспечить удаление воздуха. При загрузке заготовки в горячую форму надо помнить, что прессовка должна следовать немедленно. В противном случае смесь начинает вулканизировать и не растекается достаточно по форме.
Во многих случаях полезно оставить резину охлаждаться до +80°С под давлением. Если это невозможно, то следует проверить, не начнёт ли эта форма деформироваться.
Литье под давлением
Обработка смесей силиконового каучука методом литья под давлением целесообразна при крупносерийном производстве.
При такой технологии
применяется значительно более высокие температуры, но время вулканизации
здесь существенно короче.Изготовленные методом литья под давлением формы мягче других примерно на 5-10 единиц А Шора. Это можно компенсировать при изготовлении смеси за счёт увеличения количества наполнителя.
Подача смеси осуществляется роликовым ленточным перегружателем. Этот перегружатель либо протягивается и сгружает смесь на каландр, либо устанавливается на литьевой машине.
Экструзия
Этим методом на литьевых машинах, применяемых в резинообрабатывающей промышленности, изготавливают профильные детали, прутки, ленты, шланги и кабельные оболочки. Вулканизация осуществляется в канале с подачей горячего воздуха, но возможна также и вулканизация паром (вулканизация CV).
В качестве вулканизирующего средства может применяться только перекись с двумя перекисными группами (например, 6ис-(2,4-дихлор6ензоил)пероксид), которые требуются для вулканизации без давления.
Для вулканизации CV пригодны так же и другие перекиси, как, например, 2,5-диметил-2,5-ди (тетрабутилперокси)гексан. Для усовершенствования работы профильного пресса его целесообразно оснастить питающим валком. Литьевой цилиндр нагревать не следует. Вместо этого рекомендуется охлаждение выдувной головки и шнека. В качестве присыпки можно применять тальк и активную кремниевую кислоту.
Температура внутри вулканизационного канала устанавливается на +250-350°С. Чем выше температура, тем быстрее идёт процесс. При +350°С он продолжается лишь несколько секунд. Достаточно, чтобы деталь приобрела стабильную форму, так как за вулканизацией следует поствулканизация (отжиг).
Процесс отжига может быть либо прерывистым и проходить в печи с циркуляцией воздуха, либо непрерывным в специальном нагревательном канале. В последнем варианте необходимо обеспечить достаточную подачу воздуха.
Наслоение
Смеси силиконовой резины можно наносить методом погружения, намазывания рекельным ножом и каландрирования.
Способ погружения
предусматривает прохождение полотна ткани с помощью специального
приспособления в 10-35% эмульсию силиконового каучука в растворителе.
Затем растворитель при температуре менее +80°С испаряется, а каучуковая
смесь вулканизируется на полотне ткани в шахтах с нагревом до
температуры +120-250°С.Метод погружения обладает тем преимуществом, что эмульсия хорошо пропитывает ткань. Резина при этом хорошо закрепляется на поверхности ткани, что даёт возможность получать очень тонкие покрытия. Отрицательной стороной является относительно большой объем растворителя, требующийся при этой методике.
Способ погружения используется, как правило, для нанесения резиновых слоев на стеклоткань.
При методе нанесения эмульсия из силиконового каучука наносится на ткань с одной стороны при помощи рекельного ножа. Содержание плотного вещества должно составлять 40-60%. Затем следуют те же операции, как и при погружении.
По сравнению с методом погружения нанесение позволяет получать более толстые слои и используется в тех случаях, когда нанесение требуется только с одной стороны.
Для обоих названных способов пригодны только те смеси силиконового каучука, которые легко растворяются. В качестве растворителей используются: толуол, ксилол, тест-бензин, бутилацетат, декалин, перхлорэтилен и т.д. Эмульсии готовятся в аппарате с быстро вращающейся мешалкой (волчковые смесители). Целесообразно начинать готовить эмульсию при соотношении 1:1 и лишь затем добавить остаток растворителя.
Каландрирование является третьим способом нанесения. При этом смесь силиконового каучука, готовая к вулканизации (без растворителя), наносится с помощью каландра на полосу ткани. Покрытая этой смесью ткань пропускается через гидравлический пресс, канал с подогретым воздухом или вулканизируется в вулканизирующей машине непрерывного действия. При способе каландрирования сцепление между резиной и тканью не такое прочное, как в двух предыдущих методах.
С другой стороны, здесь можно
использовать смеси, как правило, плохо диспергирующиеся, но позволяющие
добиться высоких характеристик по прочности. Методом каландрирования
можно наносить толстые слои как с одной стороны поверхности, так и с
двух.Дополнительная вулканизация
Силиконовая резина, вулканизированная на прессе или в канале с разогретым воздухом, обладает, как правило, хорошими показателями по прочности на растяжение, однако, другие качества, например остаточная деформация сжатия, оставляют желать лучшего. Поэтому в большинстве случаев требуется дополнительная вулканизация (отжиг). Отжиг рекомендуется проводить в печи с циркуляцией воздуха. При этом необходимо следить за тем, чтобы детали не касались друг друга и воздух проходил беспрепятственно. Для большинства изделий из силиконовой резины достаточна обработка в течение 2-6 часов при температуре +200°С, но, например, для изделий медтехники необходим более длительный отжиг при более высоких температурах.
Для непрерывного отжига применяются более
высокие температуры (до +350°С) с целью сокращения его продолжительности
до 0,5-3 минут.Показателем, который существенно улучшается после отжига, является остаточная деформация сжатия (остающееся изменение формы после обработки под давлением). Её величина должна быть по возможности минимальной в тех случаях, когда резиновые детали работают под давлением, т.е. в первую очередь прокладки.
Необходимое время отжига существенно зависит от толщины вулканизатов. Для деталей толщиной менее 5 мм достаточно лишь несколько часов, в то время как для деталей толщиной более 20 мм требуется постепенный отжиг и более длительная обработка при необходимой температуре, с тем, чтобы все летучие компоненты испарились.
Детали из силиконовой резины, особенно после отжига, дают усадку, которая зависит от продолжительности и температуры отжига, от типа и размера деталей. Усадка составляет 2-5% и при изготовлении форм её необходимо учитывать.
Склеивание силиконовой резины
Силиконовая резина, обладая антиадгезионными свойствами, трудно склеивается сама с собой и с другими материалами. Обычные клеи для этого не пригодны. Поэтому были разработаны специальные грунтовки и клеи на силиконовой основе, которые обеспечивают достаточный склеивающий эффект.
Склеивание возможно двумя принципиально различными способами :
а) использование вулканизирующего средства, обладающего адгезионными свойствами;
6) склеивание вулканизированных деталей между собой и с другими материалами с использованием клея.ПРИМЕНЕНИЕ
Возможности применения силиконовой резины чрезвычайно разнообразны и охватывают все отрасли промышленности.
В электротехнике её используют как изоляционный материал, особенно при высоких температурах, а также в тех случаях, которые связаны с воздействием влаги и озона. Из силиконовой резины делают оболочку для кабеля и проводов.
В других случаях из неё изготовляют изоляционные
трубы, либо без укрепляющих добавок, либо совместно со
стеклонаполнителем. Ленты, изготовленные из стеклонитей или полиэфирного
волокна и покрытые силиконовой резиной, в вулканизированной форме,
служат как изоляционный материал, который накручивается внахлёст на
электрический провод. Силиконовая резина используется в качестве замазки
для нагревательных элементов, устанавливаемых для подпольного отопления
террас, передающих установок, наружных лестниц. Следует отметить также
токопроводящие силиконовые резиновые смеси, используемые для
изготовления специальных кабелей, например, в автомобилестроении, а
также клавишных переключателей в электронных усилителях, использующих
изменение сопротивления от давления, высокие токи включения в которых
могут создавать акустические помехи.Наконец, силиконовая резина играет большую роль в области электротехнического машиностроения, например, там, где действуют высокие температуры: в рольгангах, в тяговых электродвигателях, в крановых электродвигателях.
Кроме того, из силиконовой резины можно изготовлять
покрытия с подогревом, при этом провод сопротивления вводится в резину.Особую роль силиконовая резина играет в самолёто- и судостроении. Именно в этих отраслях требуется её работоспособность при высоких и низких температурах. Поэтому силиконовой резине здесь отдаётся предпочтение при изготовлении уплотнителей и изоляции.
В машиностроении силиконовая резина играет большую роль как уплотнительный материал. Широкое распространение нашли мембранные вентили и диафрагмы из силиконовой резины. Большое значение имеют, прежде всего, воздуходувки (шланги) горячего воздуха с тканевыми фильтрами и без них.
Транспортёры покрывают силиконовой резиной в тех случаях, когда они транспортируют горячие или липкие изделия. Для текстильной промышленности незаменимое значение приобрели термостойкие и антиадгезионные покрытия из силиконовой резины для валов. Силиконовые резины используются для раскатки клеевых слоев.
В стекольной
промышленности по роликам из силиконовой резины осуществляется
транспортировка горячих стеклянных заготовок.Благоприятные физиологические свойства силиконовой резины используются в медицине и пищевой промышленности. Для медицины огромным преимуществом является то, что силиконовую резину можно стерилизовать горячим воздухом и водяным паром (до +135°С). В медицине нашли применение пробки для флаконов с лекарствами, дренажные трубки, катетеры и зонды из силиконовой резины.
Группа компаний «Балтрезинотехника»
телефон/факс: +7 (383) 334-66-04
e-mail: [email protected]полиизопрен | химическое соединение | Британника
- Похожие темы:
- резина
См. всю связанную информацию →
полиизопрен , полимер изопрена (C 5 H 8 ), который является основным химическим компонентом натурального каучука, природных смол балата и гуттаперчи, а также синтетических эквивалентов из этих материалов.
В зависимости от своей молекулярной структуры полиизопрен может быть упругим, эластичным полимером (эластомером), как в случае натурального каучука и изопренового каучука, или жесткой кожистой смолой, как в случае натурального и синтетического балата или гуттаперчи.Химическая структура изопрена может быть представлена как CH 2 =C(CH 3 )—CH=CH 2 . Полиизопрен, образованный соединением нескольких молекул изопрена, может принимать любую из четырех пространственных конфигураций или изомеров, каждый из которых придает полимерам уникальный набор свойств. Как повторяющиеся звенья полиизопрена, четыре изомера имеют следующую структуру: из этих четырех изомеров наиболее важными являются цис- 1,4-полимер и транс- 1,4 полимер.
Цис -1,4 полиизопренНатуральный каучук состоит почти исключительно из цис- 1,4 полимера, который производится из млечного латекса некоторых растений, прежде всего каучукового дерева ( Hevea brasiliensis ) .
Уникальность натурального каучука заключается в его физических свойствах растяжимости и ударной вязкости, которые обобщаются в его способности многократно растягиваться в семь или восемь раз по сравнению с исходной длиной. В отсутствие напряжения растяжения (растяжения) полимерные цепи принимают аморфное или неупорядоченное расположение. Однако при растяжении молекулы легко выстраиваются в упорядоченную кристаллическую структуру. Кристалличность придает большую прочность материалу, поэтому натуральный каучук считается «самоусиливающимся». Однако в своем естественном состоянии натуральный каучук сильно зависит от температуры: он кристаллизуется при охлаждении, для чего требуется всего несколько часов при температуре -25 ° C (-13 ° F), а при температуре выше 50 ° C он становится липким и неэластичным. 120°F). Кроме того, он набухает и ослабляется под воздействием углеводородных масел и реагирует с кислородом и озоном в атмосфере, что приводит к разрыву молекул полимера по двойным углерод-углеродным связям, а также к размягчению и растрескиванию материала с течением времени. Эти недостатки в значительной степени преодолеваются путем сшивания полимерных цепей с помощью процесса, известного как вулканизация.Изопреновый каучук (ИК) получают полимеризацией синтетического изопрена, получаемого термическим крекингом лигроиновой фракции нефти. Полимеризацию проводят в растворе с использованием как анионных катализаторов, так и катализаторов Циглера-Натта. Продукт состоит не более чем на 98 процентов из цис- 1,4 полиизопрена, и его структура не такая регулярная, как у натурального каучука в других отношениях. В результате он не кристаллизуется так легко, как природный материал, и не такой прочный или липкий в необработанном (невулканизированном) состоянии. Однако во всех других отношениях изопреновый каучук является полной заменой натурального каучука. Оба материала в основном используются в шинах, хотя эти эластомеры также предпочтительны для изготовления резиновых пружин и креплений из-за их хорошей усталостной прочности и высокой упругости. Обувь является важным применением, а натуральный каучук до сих пор используется в клеях (таких как резиновый клей).
Транс -1,4 полиизопренТранс -1,4 полиизопрен является доминирующим изомером в гуттаперче и балате, двух материалах, которые, как и натуральный каучук, получают из млечного экссудата некоторых деревьев. Однако, в отличие от полимера цис -1,4, полимер транс -1,4 является высококристаллическим, поэтому балата и гуттаперча являются прочными, твердыми и кожистыми материалами — свойства, которые привели в 19 веке к их использовать в качестве оболочек для подводных кабелей и мячей для гольфа. 9Полимер 0025 транс -1,4 также может быть синтезирован с катализаторами Циглера-Натта с получением синтетического балата с аналогичными свойствами, который также используется в чехлах для мячей для гольфа, а также в ортопедических устройствах, таких как шины и скобы.
Эта статья была недавно пересмотрена и обновлена Уильямом Л. Хошем.

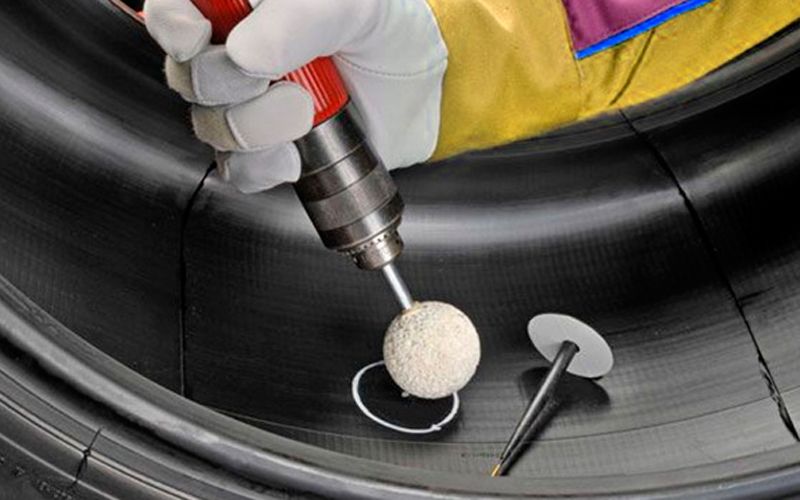

Если повреждение находится на плечевой области, удалите лишнюю резину и обработанной эту область с помощью мягкой проволочной щетки и низкооборотной дрели. При этом двигайтесь справа налево.
Наверх
Зависимость угла диэлектрических потерь силиконовой резины и натурального каучука от температуры.
Однако некоторые вулканизирующие средства могут
оказывать на неё неблагоприятное воздействие. Эти средства вулканизации и
продукты их распада устраняются путём достаточно длительного
воздействия высоких температур.
Такое оборудование
обычно имеется только на резинообрабатывающих заводах, поставляющих
готовые изделия из силиконовой резины. Для снабжения таких заводов
исходными материалами в удобной и универсальной форме предлагаются
исходные смеси силиконовых каучуков. Подобные смеси состоят из
силиконового каучука, активного наполнителя на базе кремниевой кислоты,
полу- и неактивных наполнителей, как, например, инфузорная земля и
вспомогательные материалы на силиконовой основе, служащие для упрощения
процесса обработки. При добавлении соответствующих вулканизаторов при
температурах более +100°С из них можно изготовить эластичные резиновые
детали.
Поэтому для обработки силиконовой резины целесообразно
использовать отдельные машины.
Фрикционная передача обоих вальцов должна быть от 1:1,2 до
1:1,5 и должна иметь охлаждение. Смесь силиконового каучука подаётся в
широкий зазор между вальцами и пропускается несколько раз. Если в
результате длительного хранения она крошится и падает в ванну кусками,
то е надо подавать на валки до тех пор, пока не образуется сплошная
лента из материала. Проскакивающие вниз куски следует снова подавать на
вальцы, так как если это сделать с запозданием, они не размягчатся, что
может привести к образованию уплотнений. Подобные уплотнения значительно
снижают характеристики и ухудшают внешний вид резины. Если каучуковая
смесь проходит равномерно, то зазор между валками делается уже. Сначала
смесь пропускают через вальцы с меньшей скоростью вращения, а затем
переходят на более быстрые. За счёт интенсивной обработки смеси время
пластификации можно значительно сократить. Не следует опасаться
«мёртвого валка», хотя смесь при длительной обработке на валках иногда
становится слишком клейкой.
Поэтому целесообразно использовать обрезной
нож, чтобы эти мягкие смеси можно было снимать с валков.
Поэтому при работе с ними
необходимо надеть перчатки и очки. Качество готовой силиконовой резины
зависит не только от исходной смеси, но также в значительной мере от
выбора перекиси и её количества.
Для
окрашивания используются неорганические термостабильные пигменты.
При такой технологии
применяется значительно более высокие температуры, но время вулканизации
здесь существенно короче.
Способ погружения
предусматривает прохождение полотна ткани с помощью специального
приспособления в 10-35% эмульсию силиконового каучука в растворителе.
Затем растворитель при температуре менее +80°С испаряется, а каучуковая
смесь вулканизируется на полотне ткани в шахтах с нагревом до
температуры +120-250°С.
С другой стороны, здесь можно
использовать смеси, как правило, плохо диспергирующиеся, но позволяющие
добиться высоких характеристик по прочности. Методом каландрирования
можно наносить толстые слои как с одной стороны поверхности, так и с
двух.
Для непрерывного отжига применяются более
высокие температуры (до +350°С) с целью сокращения его продолжительности
до 0,5-3 минут.
В других случаях из неё изготовляют изоляционные
трубы, либо без укрепляющих добавок, либо совместно со
стеклонаполнителем. Ленты, изготовленные из стеклонитей или полиэфирного
волокна и покрытые силиконовой резиной, в вулканизированной форме,
служат как изоляционный материал, который накручивается внахлёст на
электрический провод. Силиконовая резина используется в качестве замазки
для нагревательных элементов, устанавливаемых для подпольного отопления
террас, передающих установок, наружных лестниц. Следует отметить также
токопроводящие силиконовые резиновые смеси, используемые для
изготовления специальных кабелей, например, в автомобилестроении, а
также клавишных переключателей в электронных усилителях, использующих
изменение сопротивления от давления, высокие токи включения в которых
могут создавать акустические помехи.
Кроме того, из силиконовой резины можно изготовлять
покрытия с подогревом, при этом провод сопротивления вводится в резину.
В стекольной
промышленности по роликам из силиконовой резины осуществляется
транспортировка горячих стеклянных заготовок.
В зависимости от своей молекулярной структуры полиизопрен может быть упругим, эластичным полимером (эластомером), как в случае натурального каучука и изопренового каучука, или жесткой кожистой смолой, как в случае натурального и синтетического балата или гуттаперчи.
Уникальность натурального каучука заключается в его физических свойствах растяжимости и ударной вязкости, которые обобщаются в его способности многократно растягиваться в семь или восемь раз по сравнению с исходной длиной. В отсутствие напряжения растяжения (растяжения) полимерные цепи принимают аморфное или неупорядоченное расположение. Однако при растяжении молекулы легко выстраиваются в упорядоченную кристаллическую структуру. Кристалличность придает большую прочность материалу, поэтому натуральный каучук считается «самоусиливающимся». Однако в своем естественном состоянии натуральный каучук сильно зависит от температуры: он кристаллизуется при охлаждении, для чего требуется всего несколько часов при температуре -25 ° C (-13 ° F), а при температуре выше 50 ° C он становится липким и неэластичным. 120°F). Кроме того, он набухает и ослабляется под воздействием углеводородных масел и реагирует с кислородом и озоном в атмосфере, что приводит к разрыву молекул полимера по двойным углерод-углеродным связям, а также к размягчению и растрескиванию материала с течением времени.
Эти недостатки в значительной степени преодолеваются путем сшивания полимерных цепей с помощью процесса, известного как вулканизация.
Это химический процесс, при котором молекулы полимера соединяются с другими молекулами полимера атомными мостиками, состоящими из атомов серы. Конечным результатом является то, что упругие молекулы каучука становятся в большей или меньшей степени сшитыми. Это делает сыпучий материал более твердым, более прочным, а также более устойчивым к химическому воздействию. Он также делает поверхность материала более гладкой и предотвращает его прилипание к металлическим или пластиковым химическим катализаторам.
1 Методы вулканизации
Предотвращение преждевременного начала вулканизации достигается добавлением замедлителей. Антидеграданты используются для предотвращения разложения под воздействием тепла, кислорода и озона.
Это называется перекрестной ссылкой. Эти серные мостики обычно имеют длину от двух до восьми атомов. Количество атомов серы в поперечной сшивке серы оказывает сильное влияние на физические свойства конечного каучукового изделия. Короткие поперечные связи серы, содержащие всего один или два атома серы в поперечной связи, придают каучуку очень хорошую термостойкость. Сшивки с большим числом атомов серы, вплоть до шести или семи, придают каучуку очень хорошие динамические свойства, но с меньшей термостойкостью. Динамические свойства важны для изгибных движений резинового изделия, например, для движения боковой стенки бегущей шины. Без хороших свойств изгиба эти движения быстро приведут к образованию трещин и, в конечном счете, к выходу из строя резинового изделия.
Этот тип вулканизации является примером общего метода вулканизации, называемого компрессионным формованием. Резиновое изделие предназначено для принятия формы формы. Другие методы, например те, которые используются для изготовления дверных профилей для автомобилей, включают вулканизацию горячим воздухом или вулканизацию с микроволновым нагревом (оба непрерывные процессы).
Кубики, предназначенные для ластика, продавались по невероятно высокой цене — 3 шиллинга за полдюймовый кубик.
В зависимости от того, что вы читаете, история Goodyear — это либо чистая удача, либо тщательное исследование. Гудьир настаивает на том, что это было второе, хотя многие свидетельства того времени указывают на первое.
Он описывает сцену на резиновом заводе, где работал его брат:
При дальнейшем испытании с нагреванием он еще больше убедился в правильности этого вывода, обнаружив, что индийский каучук не может быть расплавлен в кипящей сере ни при какой высокой температуре, а всегда обугливается.
Он предпринял еще одну попытку нагревания аналогичной ткани перед открытым огнем. Последовал тот же эффект, что и обугливание жевательной резинки; но были дальнейшие и очень удовлетворительные признаки успеха в достижении желаемого результата, так как на краю обугленной части появилась линия или граница, которая не была обугленной, а полностью затвердевшей.
Это, в сочетании с хорошей долговечностью и отсутствием липкости, является критическим требованием к эффективному герметизирующему материалу.
В следующем столетии различные химики разработали другие ускорители, так называемые ультраускорители, которые делают реакцию очень быстрой и используются для производства большинства современных резиновых изделий.
Регенерированный каучук, полученный в результате этих процессов, имеет измененные свойства и непригоден для использования во многих продуктах, включая шины. Как правило, эти различные процессы девулканизации не приводили к значительной девулканизации, не позволяли достичь стабильного качества или были непомерно дорогими.
Смесь химических добавок добавляется в переработанный резиновый порошок в смесителе примерно на пять минут, после чего порошок проходит процесс охлаждения и затем готов к упаковке. Сторонники процесса также утверждают, что процесс не выделяет токсинов, побочных продуктов или загрязняющих веществ. Затем реактивированный каучук может быть смешан и обработан для удовлетворения конкретных требований.
Автомобильная промышленность потребляет примерно 79% нового каучука и 57% синтетического каучука. На сегодняшний день переработанный каучук не используется в качестве замены нового или синтетического каучука в значительных количествах, в основном из-за того, что желаемые свойства не были достигнуты. Использованные шины являются наиболее заметными отходами производства резины; по оценкам, только в Северной Америке ежегодно образуется около 300 миллионов утильных шин, причем более половины из них добавляется к и без того огромным запасам. Подсчитано, что менее 10% отходов резины повторно используется в любом новом продукте. Кроме того, Соединенные Штаты, Европейский союз, Восточная Европа, Латинская Америка, Япония и Ближний Восток совместно производят около одного миллиарда шин в год, при этом предполагаемые накопления составляют три миллиарда в Европе и шесть миллиардов в Северной Америке.
9 Д. Хослер, С. Л. Беркетт и М. Дж. Тарканян (1999). «Доисторические полимеры: обработка каучука в древней Мезоамерике».
