Для труда лобзик – видео-инструкция по монтажу своими руками, особенности ручных, ленточных, лазерных приборов, шаблонов, полотен, узоров для наличников, трафаретов, цена, фото

Содержание

Ручной лобзик по дереву: описание, фото и цены

Содержание: [скрыть]

  1. Конструкция
  2. Пилки
  3. Популярные модели
  4. Самоделка

Во время ремонтных или строительных работ для резки различных материалов в домашних условиях используют ножовки или электрические приспособления аналогичного назначения. Если же речь идет о художественном выпиливании, то, несмотря на высокую производительность, электроинструмент вряд ли будет уместен. Популярная среди мастеров циркулярная пила отличается быстрым и ровным резом, но она способна обеспечить исключительно прямолинейный распил. Выпиливать по кривой принято при помощи ручного или электрического лобзика.

Начинающий мастер удивится, мол, для чего тратить уйму времени на работу механическим инструментом, если можно ускорить процесс за счет его электрического аналога, но не все так просто. Все дело в том, что электрический образец сложен в осуществлении длинных прямых резов, хотя при некоторых навыках это не проблема. Такой инструмент хорошо справляется с выпиливанием деталей по лекалу с наличием плавных кривых линий, поэтому он наилучшим образом проявит себя при создании овальных или прямоугольных форм.

Если вы планируете создавать элемент сложной конфигурации с обилием мелких внутренних вырезов, без раздумий обращайтесь к помощи старого доброго и очень надежного в данном случае ручного лобзика. Он вполне заслуженно считается королем среди приспособлений, применяемых при осуществлении ажурной художественной резьбы, характеризующейся всевозможными вензелями и завитками причудливых форм. Несмотря на то, что лобзики ручные многим знакомы со школьных времен, для грамотной работы нелишним будет возобновить в памяти их характеристики и способы применения.

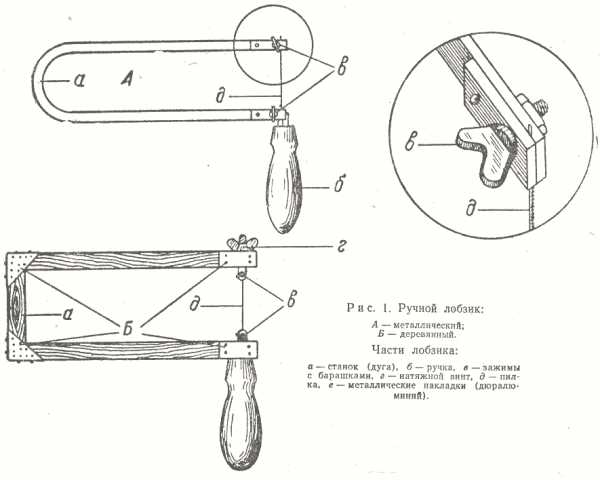

Конструкция

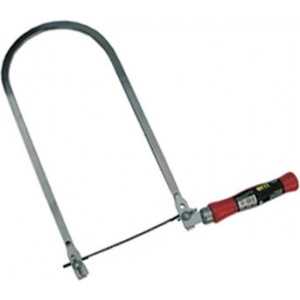

Ручные лобзики имеют очень простую конструкцию, включающую несколько элементов, а именно:

  • раму;
  • ручку;
  • зажимные винты;
  • пилку.

П-образная рама приспособления может быть выполнена из металла или дерева, при этом второй вариант чаще встречается у образцов, сделанных своими руками, а профессиональный инструмент обычно снабжается металлическим элементом. Рама металлических лобзиков может быть плоской или трубчатой, что более предпочтительно

. Трубчатая деталь позволяет более равномерно натянуть пильное полотно, а ее зажимы не искривляют его в местах крепления, предупреждая разрыв. К тому же этот вариант характеризуется большей длиной, что позволяет выпиливать фигуры большего размера. На фото представлена стандартная схема ручного лобзика.

Прежде чем будет выполняться работа, необходимо убедиться в том, что губки зажимов плотно прилегают друг к другу, а зажимные детали имеют глубокую и чистую нарезку. Ручка механического инструмента для выпиливания изготавливается из дерева или пластмассы, а ее ось в обязательном порядке должна проходить в плоскость рамы, в противном случае края обработанной заготовки не будут перпендикулярны относительно рабочей плоскости и рез не удастся.

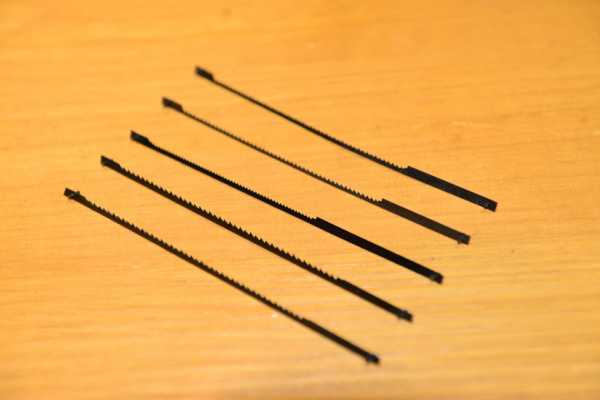

Пилки

Пильные элементы, в зависимости от типа, отличаются между собой размером зубьев и толщиной самого полотна. У наиболее миниатюрных образцов зубцы практически незаметны, а у крупных широких моделей резцы достигают 2 мм, поэтому с их помощью принято делать большие отверстия, да и справляются они с такой задачей быстрее.

Крупнозубчатые режущие элементы подойдут для выпиливания фигур на большом листе фанеры, а также формировании шипов и прорезей. Что касается длины, то здесь она может варьироваться в пределах 110 – 130 мм. Чтобы пилка не заедала при прохождении крутых поворотов, для работы выбирают маленькие модели, которые незаменимы при формировании сложных контурных орнаментов на древесине и фанерных листах.

При установке пилки на ручной лобзик по дереву, необходимо убедиться, что ее резцы наклонены в сторону нижнего зажима рамы. Сначала фиксируют нижний зажим, расположенный у ручки. Перед фиксацией полотна в верхнем зажиме свободные концы инструмента сдавливают, и вставив резак, плотно его зажимают. В момент распрямления рама даст пилке необходимое натяжение, которое должно быть достаточно сильным, а проверить его корректность можно при касании полотна пальцем, отчего будет издаваться высокий чистый звук. При условии должного натяжения ручное приспособление для выпиливания точно повторит нанесенный на фанеру контур рисунка, а пилка не будет рваться из-за перегибов.

Популярные модели

Если вы решили присоединиться к мастерам по художественной резке, и не знаете, какой инструмент купить для начала, опытные столяры рекомендуют приобретать ручной лобзик Fit школьный 41030. Для Фита под силу выполнение небольших работ, а его удобная деревянная рукоятка позволит лучше контролировать процесс. Цена такой модели вполне доступна (около 250 р), поэтому ее приобретение будет абсолютно безболезненным для бюджета. Лобзик ручной Fit снабжен рамой и лезвием из прочной стали, что гарантирует ему длительный эксплуатационный период.



Не менее популярным является и лобзик ручной Stayer MASTER (230 руб), который включает в свой ассортимент едва ли не каждый магазин, представляющий продукцию данного характера. Так же как и у лобзика Fit 41030, здесь материал изготовления – оцинкованная сталь. Стайер отличается точным фигурным выпиливанием, удобной деревянной ручкой и крепким корпусом.

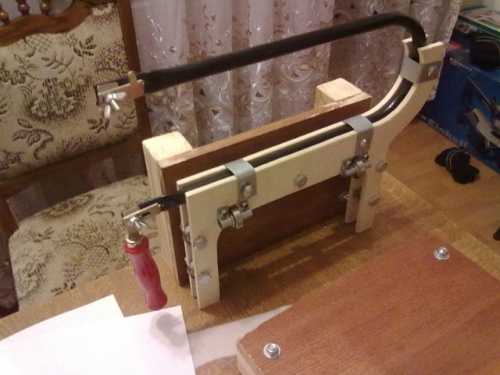

Самоделка

Многих мастеров не устраивает та или иная характеристика покупного инструмента, поэтому они стремятся создать свой лобзик, отвечающий индивидуальным требованиям (размер, особенности конструкции и т.д.). Далее мы расскажем о том, как сделать лобзик своими руками из доступных материалов по наиболее простому методу, и начнем с перечня необходимых приспособлений и деталей, которые потребуются для работы. Конечно же, такое приспособление не может конкурировать с профессиональными аналогами, однако оно вполне пригодно для использования начинающими мастерами, только постигающими азы профессии.

Итак, нам понадобится:

  • фанерный лист толщиной 10 мм;
  • фанерный лист толщиной 4 мм;
  • листовая сталь толщиной 2 мм;
  • гайки с болтами;
  • электрическая дрель;
  • зубило;
  • напильник;
  • абразивный материал (наждак).

В качестве основания будет использоваться скоба, которую мастерят из десятимиллиметровой фанеры. Затем необходимо из другого куска фанеры, толщина которой 4 мм, вырезать и собрать утолщения для рукоятки, оклеив ее с каждой из сторон вырезанными элементами. Благодаря таким деталям работать лобзиком будет гораздо удобнее. Скоба и ручка после сборки тщательно отшлифовывается напильником, а затем наждаком.

Из стальной пластины при помощи зубила вырубают зажимы и также зачищают их напильником. Далее в зажимных элементах при помощи дрели просверливают отверстия, а на их внутренней стороне зубилом формируют насечки. Левый зажим нужно снабдить резьбой для болта, после чего можно собирать лобзик, прикрепив зажимные элементы к скобе. Фиксацию левого зажима осуществляют при помощи болтов и гаек.


derevo-s.ru

Лобзик ручной — от школьных уроков труда до любимого хобби

Лобзик ручной — «старший брат» современного электрического устройства для выпиливания — до сих пор применяется мастерами для создания резных украшений и различных предметов из дерева и фанеры. В наш век, когда многие вещи делаются практически без участия человека, ручная работа ценится как никогда.

Что такое ручной лобзик? ↑

Видео - лобзик ручной по дереву

Устройство этого инструмента простое и гениальное одновременно. Он представляет собой металлическую дугу, между двумя концами которой закрепляется тонкое пильное полотно. К одному из концов дуги приделана деревянная ручка, за которую и нужно держать инструмент во время работы. Сегодня в продаже можно найти множество различных моделей этого нехитрого устройства, однако опытные резчики рекомендуют ручной лобзик Bahco, изготавливаемый шведской фирмой. При выборе лобзика стоит обратить внимание на высоту дуги — чем она больше, тем на большем расстоянии от края заготовки можно выпиливать.

Однако главное в лобзике — это, конечно же, полотна. Именно от их качества зависит, насколько удобно и приятно будет работать с инструментом. К сожалению, отечественные пилки не отличаются высоким качеством, поэтому лучше приобретать импортные, к примеру, сделанные на заводах того же шведского производителя.

Заменит ли лобзик ручной электрический агрегат? ↑

Конечно же, если речь идёт о длительной работе и выпиливании большого количества различных элементов, мастеру придётся приобрести оба лобзика — и ручной, и электрический. К примеру, ручным инструментом невозможно пилить толстое дерево или не очень тонкий металл. Однако есть у него и свои преимущества — пропил получается заметно тоньше, а его края гораздо аккуратнее, чем те, которые остаются после работы с электрическим приспособлением.

В принципе, при правильном подборе пилок к электрическому лобзику, с его помощью тоже можно делать аккуратные и тонкие пропилы. Но, по большому счёту, дело здесь не столько в результате, сколько в самом процессе — медленном и размеренном созидании. Есть у ручного инструмента и чисто прозаическое преимущество — его стоимость в несколько раз меньше, чем у «младшего брата».

Как использовать ручной лобзик по дереву ↑

У лобзика есть одно существенное отличие от обычной ножовки. В отличие от пилы по дереву, он пилит не тогда, когда мастер толкает его от себя, а, наоборот, при движении на себя. Дело в том, что зубцы на пилке «смотрят» не от ручки самого инструмента, а на неё. Закреплять полотно в лобзике нужно так, чтобы оно не провисало, иначе пилить будет просто невозможно. Но и за тем, чтобы не было затянуто слишком сильно, тоже надо следить, иначе полотно просто сломается во время работы.

Итак, первым делом нужно сделать заготовку. Если рисунок уже определён, можно смело переносить его на фанеру. Проще всего сделать это, используя обычную копирку, которая прикладывается к заготовке. Поверх неё кладётся нужный рисунок и с помощью карандаша переводится на фанерный лист.

Теперь заготовку нужно закрепить. Для этого на верстак (если его нет, сгодится и обычный стол) крепится с помощью струбцины специальная подставка, которая, кстати, продаётся иногда в наборе вместе с лобзиком. Затем на неё укладывается заготовка, после чего можно приступать к самому пилению.

Гораздо удобнее выпиливать лобзиком сидя на стуле. Ручка инструмента при этом должна находиться внизу, а рука мастера двигаться то вверх, то вниз. Очень важно при этом следить за тем, чтобы пилка находилась в строго вертикальном положении, иначе можно повредить заготовку. Чтобы не сломать полотно, в тех местах, где линия разреза сворачивает с прямой, лучше вращать не лобзик, а заготовку. Если появляется потребность сделать острый угол, нужно «потоптаться» на одном месте до тех пор, пока пилка не сможет развернуться, а затем продолжить выпиливание.

А как поступить в том случае, если нужно выпилить какую-либо фигуру из центра заготовки? Здесь потребуется ручная дрель, с чьей помощью просверливается небольшое отверстие внутри детали, которую нужно выпилить из заготовки. Не стоит делать это близко к намеченному контуру, иначе на фанере могут появиться сколы. Затем нужно вытащить пилку из лобзика и вставить в получившееся отверстие. После этого полотно фиксируется к лобзику и пиление можно продолжать.

Когда все нужные детали выпилены, требуется обработать до гладкости места спилов. Для такой работы можно использовать наждачную бумагу, надфили и напильники. При желании, изделие можно покрыть лаком или краской — это не только сделает его ещё более красивым, но и сохранит на долгие годы.

mastter.ru

Техника безопасности: как использовать электролобзик

В статье подробно описаны основные правила безопасности при работе электрическим лобзиком. Имеется подробная информация о том, как производится фигурный и ровный рез различных видов материала.

Правила использования лобзика

Электрический лобзик широко используется для прямого и криволинейного распила. Применяется для реза ламината, паркетной доски, ДСП, пластика, оргстекла, металла, кафельной и керамической плитки. Качество распила зависит не только от опыта мастера, но и от техники.
Распилочные мероприятия должны выполняться на специальном пильно-резочном столике, который можно соорудить самостоятельно или приобрести в готовом виде в специализированных магазинах. Рабочее место должно иметь довольно хорошее освещение.

Важно, чтобы разметка на обрабатываемой поверхности материала была четкой. Мастера производят распил при помощи лазерной направляющей, а также при помощи таких дополнительных приспособлений, как циркуль упорный, упорная линейка, шина направляющая и антисколовая прокладка.

Для свободного распила лобзиком необходимо инструмент установить так, чтобы его режущая часть соприкасалась с поверхностью материала. После включения лобзика, пилку необходимо вести плавно, без силового воздействия и давления вдоль разметки.

Для распила параллельно кромке используют направляющую шину, которая устанавливается в упор кромке. При распиле лыжа инструмента должна всегда находиться параллельно шине.

Распил под скос производится при помощи лыжи инструмента, которая устанавливается под нужным углом. Для резки под скос винты лыжи необходимо слегка ослабить и установить под углом, после чего их следует хорошо затянуть и начать распил. Для новичков рекомендуется выполнять распил под углом при помощи направляющей рейки или линейки.

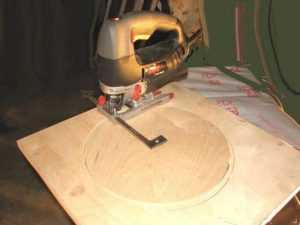

Для выпиливания овала и круга используется упорный циркуль, который устанавливается в центре на рабочем полотне. Процедура выпиливания начинается с края, дальше следует плавно двигать лобзик по разметке.

Выпилить отверстия овальной или круглой формы можно при помощи кругореза. Для начала следует просверлить отверстие, диаметр которого должен быть на 2 см больше ширины рабочей пилки. Затем требуется установить кругорез, потом установить пилку в отверстие и начать пилить. Кругорез в данном случае будет служить циркулем.

Продольные резы рекомендуется производить при помощи металлической опорной планки, которая служит ограничителем. Одна сторона опорной планки всегда будет двигаться по торцевой стороне рабочего материала. Распил под наклоном следует производить крайне осторожно. Рекомендуется выставить опорную подошву под определенный градус.

Для улучшения движения инструмента по рабочей поверхности лучше использовать специальную металлическую накладку для опорной ножки.

Правила техники безопасности

Правила безопасности должны соблюдать не только новички, но и опытные мастера. Соблюдение техники безопасности позволит не только предупредить травмы, но и облегчить процесс работы, а также повысить производительность и качество работы.

  1. Работа лобзиком начинается с внимательного осмотра инструмента с целью убедиться в исправности инструмента и целостности силового кабеля.
  2. Запрещено касаться руками движущейся части инструмента в попытке проверить ее жесткость и прочность установки, если кабель питания находится в розетке.

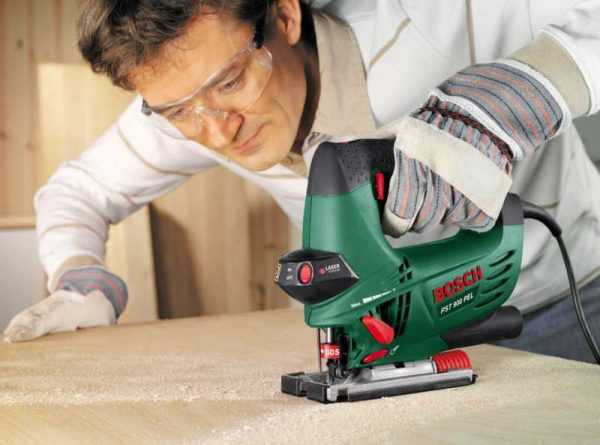

  3. Выполнять работу следует в перчатках и защитных очках.
  4. Запрещено выполнять распилочные работы в нетрезвом состоянии.
  5. Все работы электрическим лобзиком должны выполняться в сухом помещении.
  6. Рабочий материал перед распилом следует надежно зафиксировать на верстаке. Неподвижность материала увеличит производительность и повысит качество реза.
  7. В процессе распила не следует прилагать какие-нибудь усилия с целью увеличить скорость. Подталкивая инструмент вперед, вы рискуете поломать пилку, а это может нанести непоправимый ущерб здоровью. Инструмент в процессе резки должен сам прокладывать путь, плавно продвигаясь вперед. Задача мастера – задавать и поддерживать нужное направление.
  8. Запрещено использовать для распила затупившуюся пилку. Пилка с затупившимися зубьями снижает скорость распила, деформирует лицевую и тыльную поверхности материала. Более того, затупившаяся пилка повышает нагрузку электропривода, что приводит к преждевременному выходу инструмента из строя.
  9. По завершении работы, инструмент необходимо тщательно очистить и продуть воздухом. Хранить инструмент рекомендуется в сухом месте.

Соблюдение вышеперечисленных правил поможет избежать травм при работе с электрическим лобзиком и увеличит эксплуатационный срок инструмента.

Виды и режим работы пилок

Качество работы зависит от правильно подобранной режущей детали для распила различных видов материала. Пилки отличаются по форме и разводке, имеют различную высоту и направление зуба. При выборе пилки для электролобзика необходимо руководствоваться следующими правилами:

  1. Для прямолинейного пропила используется пилка, полотно которой характеризуется как самое широкое. Для криволинейного распила или реза с закруглением используется пилка, полотно которой характеризуется как среднее.
  2. Чистый прямолинейный распил материала из дерева выполняется с помощью стандартной пилки, зубья которой имеют среднюю величину и направлены вверх. Длина пилки зависит от толщины материала. Если качество распила не имеет значения, то для осуществления обычного распила можно включить маятниковое движение, что позволит увеличить скорость работы лобзика. Для грубого распила твердого материала рекомендуется использовать насадки с широким полотном и большим зубом.
  3. Для грубого распила и неровного реза используются пилки с большим зубом. Распил деревянного материала большой толщины должен производиться в два подхода. При распиле инструмент следует крепко держать, так как при работе с толстым материалом повышается вибрация и отдача в результате ударов пилки о рабочую поверхность.
  4. Для распила ДСП и ламинированных поверхностей рекомендуется использовать пилку с обратным резом. Такая пилка не оставляет сколов на лицевой стороне материала. Если используется для распила насадка с мелким зубом, то работу необходимо выполнять строго по тыльной стороне распилочного материала. Оба способа могут быть выполнены на максимальной скорости инструмента.
  5. Прямолинейный распил металла выполняется специальной пилкой с мелким зубом. Внешне режущее полотно схоже со стандартной ручной ножовкой по металлу. Данный вид пилки отличается тем, что производит чистый распил без дефектов. Однако при распиле других материалов скорость реза значительно уменьшается, что приводит к быстрому нагреву инструмента. Опытные мастера рекомендуют при распиле тонколистового металла использовать лист фанеры. Фанеру заранее размещают на рабочей поверхности, надежно крепят к столику и поверх него укладывают тонколистовой металл. Такой способ резки предупредит разрыв и деформацию заготовки.
  6. Специалисты предпочитают работать с деревом при помощи пилки, зубья которой направлены вниз, такая пилка не деформирует поверхность распилочного материала. Чтобы не повредить лицевую сторону поверхности материала, рез следует производить с тыльной стороны. Чтобы произвести обычный прямолинейный рез при помощи пилки, зубья которой направлены вниз, требуется опыт, так как в процессе работы ощущается повышенная отдача и высокая вибрация.
  7. Для распила кафельной и керамической плитки используют нестандартную пилку, а именно пилку без зубьев. Резку плитки с помощью лобзика выполняют крайне редко, связано это с большим расходом материала. Используют только в тех случаях, когда требуется сделать криволинейные резы.
  8. Пластик и оргстекло распиливают пилкой мелкими зубьями вниз. Полотно пилки среднее. Для выполнения ровного реза маятниковый ход желательно отключить. Распил необходимо выполнять со средней частотой. Для того чтобы избежать перегрева пилки и инструмента, необходимо использовать охлаждение. Скорость должна соответствовать 30–40% от максимально возможной скорости инструмента.

Несмотря на многофункциональность электрического лобзика, опытные мастера рекомендуют использовать для распила плитки и металла другие инструменты.

Изучив основные техники распила при помощи электрического лобзика, новичку не составит труда правильно произвести рез не только различных материалов, но и выполнить распил прямолинейных, криволинейных и фигурных элементов. Применяя правила безопасности и техники распила, можно решить практически любую задачу, связанную с резом, независимо от вида материала и опыта.

Если электрический лобзик применяется для распила пластика, оргстекла и материалов из дерева, то инструмент при правильном использовании и надлежащем уходе прослужит более 5 лет.

pro-instrument.com

Технология выпиливания лобзиком | Труд. Реферат, доклад, сообщение, краткое содержание, конспект, сочинение, ГДЗ, тест, книга

На начальном этапе ты будешь изготавливать изделия из фа­неры. Лучше использовать для этого фанеру из березы. Она име­ет однородную светлую поверхность, на которой легко размечать детали карандашом или переносить очертания будущей детали с помощью копировальной бумаги.

При выборе заготовки для изготовления изделия стоит обра­тить внимание на неровности фанеры, скрытые полости в местах некачественного склеивания слоев шпона, расслоение покромок, а также на сколы на покромках фанеры (рис. 60).

Рис. 59. Изделия из фанеры

Эти и другие дефекты приводят к некачественному изготовле­нию изделия, образованию большого количества отходов и рас­ходованию лишнего времени на работу.

Рис. 60. Дефекты фанеры: 1 – неровности; 2 – полость; 3 – расслоение; 4 – сколы

Фанерную заготовку с нанесенным на нее рисунком (размет­кой) кладут на столик для выпиливания и придерживают левой рукой. Лобзик берут за ручку правой рукой и, приставив к за­готовке пилочку, начинают выпиливать (рис. 61).

При выпиливании следят, чтобы пилочка двигалась равно­мерно и перпендикулярно к плоскости заготовки со скоростью приблизительно 60...80 двойных движений в минуту. Пилить лобзиком необходимо медленно и равномерно. При выпиливании углов (особенно острых) удобнее пилить в двух направлениях.

Рис. 61. Прием работы лобзиком
Рис. 62. Выпиливание острых углов: а – внутренних, б – внешних

Внутренние углы выпиливают вдоль стороны угла к его вер­шине (рис. 62, а), а внешние – вдоль стороны угла от его верши­ны (рис. 62, б).

В этом случае не нужно изменять направление пиления, а угол будет выпилен достаточно четко.

Внешние контуры следует выпиливать с внешней стороны от линии разметки, а внутренние – с внутренней. Это значит, что линия разметки должна оставаться на заготовке для ориентации при дальнейшей обработке (рис. 63).

Рис. 63. Выпиливание: а – по внутреннему контуру; б – по внешнему контуру

Зазор между линией разметки и пропилом не должен превы­шать 0,5 мм. Линии разметки после выпиливания будут слу­жить границами обработки детали напильником.

При наличии в заготовке внешних и внутренних контуров в первую очередь выпиливают внутренние контуры.

При выпиливании в заготовке внутренних контуров в ней не­обходимо сделать отверстия для установления в них пилочки. Их делают вблизи линии разметки, но так, чтобы не повредить ее. Отверстия можно просверлить или сделать с помощью шила. В обоих случаях под заготовку следует подложить кусок ненуж­ной древесины или фанеры, чтобы предотвратить возможное ска­лывание нижних слоев древесины.

Для работы лучше использовать шило с трехгранным затачи­ванием. Отверстие делают почти сквозным до тех пор, пока на обратной стороне не появится след от инструмента. Заготовку переворачивают и продолжают сверлить отверстие с противопо­ложной стороны: такая последовательность уменьшает риск рас­калывания шпона с нижней стороны заготовки при изготовле­нии отверстия. После этого рамку лобзика следует сжать в специальном приспособлении (см. рис. 56) и открутить гайку верхнего зажима.

Освобожденный конец пилки вставляют в изготовленное от­верстие и опять закрепляют в верхнем зажиме. Сняв зажимное устройство, заготовку вместе с лобзиком осторожно кладут на столик для выпиливания и начинают работать.

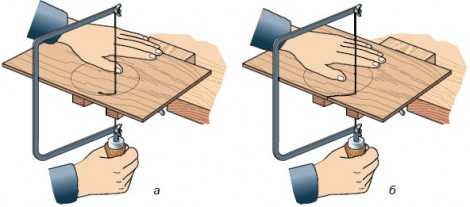

Мелкие работы осуществляют в круглом отверстии столика (рис. 64, а), а выпиливание больших и средних контуров выпол­няют в вырезе столика (рис. 64, б). Материал с сайта //iEssay.ru

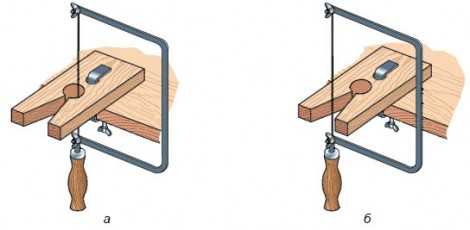

Рис. 64. Способы выпиливания: а – в круглом отверстии; б – в вырезе столика
Рис. 65. Электрический лобзик: 1 – электрический двигатель; 2 – распилочный столик; 3 – пилочка; 4 – винты крепления пилочки; 5 – корпус лобзика

При пилении на изгибах контура фанеру медленно поворачи­вают, не прекращая движения пилки в пропиле. Когда движе­ние пилки приобретет нужное направление, можно пилить даль­ше вдоль линии разметки.

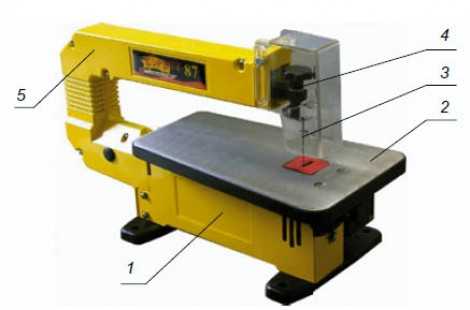

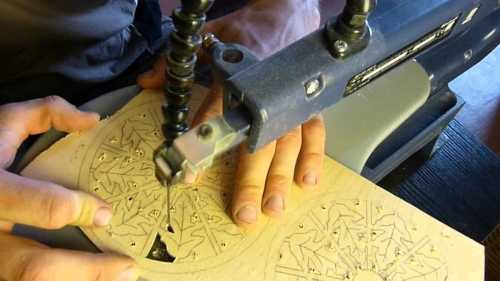

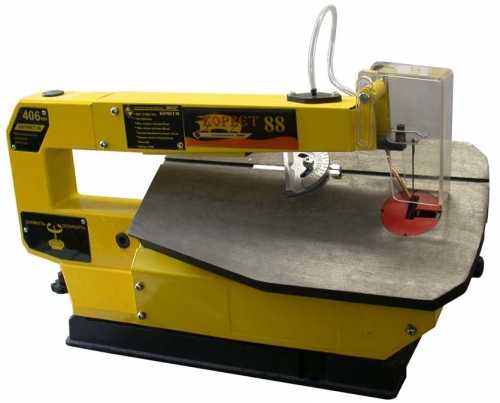

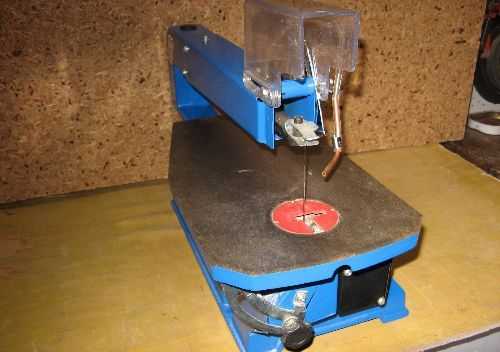

Большие по объему работы производят электрическими ста­ционарными лобзиками (рис. 65).

Используют для выпиливания также ручные электрические лобзики (рис. 66).

Рис. 66. Ручные электрические лобзики
На этой странице материал по темам:
  • доклад о ручном лобзике
  • проектная работа по технологии выпиливание салфетницы лобзиком
  • техника выпиливания ручным лобзиком
  • история выпиливания лобзиком реферат
  • фигурки из фанеры выпиливание лобзиком кот шаблон

iessay.ru

Как пилить ручным лобзиком

13 ноября 2015

Просмотров: 4420

Начинающим очень трудно понять, как пилить лобзиком ручным, поскольку там имеется огромное количество нюансов. Основы выполнения работы осваиваются довольно легко и быстро, что позволяет изготавливать различные элементы декора и мебели. Многие люди в СССР увлекались выпиливанием, и для них промышленностью выпускались специальные фанерные заготовки, альбомы с узорами для выпиливания и различные пилы для лобзика. Поэтому сейчас найти все необходимые инструменты, материалы и узоры не составляет особого труда. О том, что необходимо для организации рабочего места, какие инструменты и материалы нужны и как правильно работать лобзиком, будет рассказано ниже.

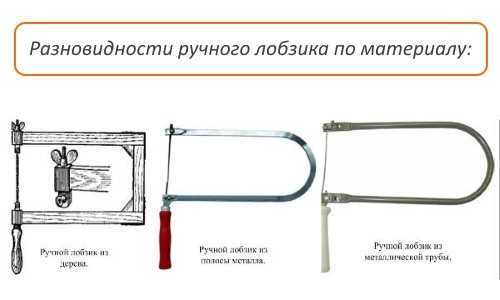

Разновидности ручных лобзиков по материалу изготовления.



Сведения об инструменте

Лобзиком называют инструмент, который предназначен для фигурной (криволинейной) порезки деревянных заготовок. Для выпиливания различных элементов декора применяется ручной лобзик, поскольку электрическим очень трудно выполнить тонкую работу. Ручной инструмент имеет стальную раму в форме буквы «U», концы которой имеют зажимы, а на одном из концов находиться рукоятка. Зажимы используются для фиксации полотна пилы и позволяют регулировать натяжение полотна.

Ручной лобзик и дополнительные инструменты для работы с ним.

Зажимы для фиксации полотна могут вращаться, что позволяет менять направления пропила. Именно это позволяет вырезать практически любой сложный узор по сложным траекториям. Однако при этом стоит помнить, что полотно очень тонкое и может порваться, поэтому всегда необходимо иметь в запасе несколько десятков полотен. При этом стоит помнить, что полотна могут различаться размерами зубцов, заточкой зубцов ит.д. На данный момент различают 2 основных вида полотна:

  1. Прямой. Представляет собой уменьшенную копию пилы. Его применяют для выполнения прямых пропилов и часто для грубой обработки.
  2. Спиральное полотно. Его используют для более тонкой обработки, шлифовке поверхности ит.д. Такое полотно идеально приспособлено для выполнения кругов и овалов.

Теперь, когда есть представление о лобзике, следует приступить к закупке всех необходимых материалов и инструментов.

Подготовка рабочего места, инструментов и материалов

Первым, с чего следует начать, является подбор и приобретения материала для работы. Для выпиливания различных поделок обычно используют фанеру, но заготовка должна отвечать ряду требований.

Первое, на что следует обратить внимание — толщина фанерного листа. Для вырезания элементов декора ручным инструментом следует применять не толстую фанеру (до 15мм толщиной). Ее легко обрабатывать вручную. Стоит отметить, что оптимальной толщиной листа для работы ручным инструментом считается 4-6 мм. При этом стоит помнить, что толщина фанерной заготовки может различаться в зависимости от того, какой декор в итоге планируется получить. Например, для изготовления рамок под фотографии подойдет тонкая фанера, для вазочек следует применять среднюю толщину заготовки.При работе электрическим лобзиком берут более толстые листы.

Варианты пилок для лобзика.

Помимо толщины фанерного листа, необходимо подобрать оттенок и узор шпона. Это необходимо в случае, если планируется финишная обработка изделия лакокрасочными материалами.

Следующим важным критериями является влажность заготовки и проклейка слоев. Для выполнения работ годиться только сухая фанера. Кроме того, слои фанеры не должны разделяться при обработке заготовки. Помимо выше перечисленного, стоит обратить внимание и на внешний вид заготовки. На ней не должны находиться сучки, пятна. Не годиться фанера с примесями соломы. Прочно должен быть приклеен к фанере и шпон. Для определения качества проклейки слоев фанеры и шпона следует провести такой эксперимент: обычной ножовкой отпиливается полоска фанеры шириной 1-1,5 см, если она не будет расслаиваться, то такая фанера пригодна к резьбе лобзиком.

Вместе с покупкой материала для выпиливания, приобретают и лобзик. Рекомендуется приобрести как ручной лобзик, так и электрический, поскольку они имеют различную область применения. Если есть четкое представление о том, какие работы будут выполняться (тонкая или грубая отделка при изготовлении мелких сувениров или мебели), то можно приобрести конкретный инструмент. Для тонкой работы приобретается обычный ручной лобзик. При выборе стоит обратить внимание на материал, из которого изготавливают раму, зажимы и ручку. Лучший материал для рамы и зажимов — прочная сталь (возможно нержавейка). Лучший материал для ручки — дерево. Такой ручке можно со временем придать форму, которая будет удобно лежать в руке. Следует обратить особое внимание на зажимы. Они должны быть выполнены из стали, а не алюминия или силумина.

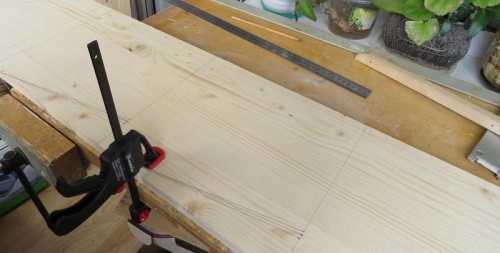

Далее необходимо обзавестись вспомогательными инструментами и материалами. К ним относят мини тисы и струбцины.

Они позволяют зафиксировать заготовку и избежать ее смещения в процессе работы, что существенно уменьшит вероятность кривых линий среза, а также позволяет не порвать пилу. Далее приобретают копировальную бумагу и листы с узорами. При помощи копировальной бумаги переносят узор с исходного листа на заготовку. Если мастер обладает хорошим глазомером и художественным образование, то узор на заготовке он может нарисовать сам. Лучше всего для этого использовать карандаши «ТМ» или «М», их используют для наведения рисунка после копировальной бумаги. Потребуется и оборудование рабочего места. Для создания комфортных условий работы следует обзавестись столом 1,5-0,6 метра. Такой размер поверхности позволит удобно расположить заготовку практически любого размера. Рекомендуется приобрести и электрический выжигатель, которым выжигают линии узора. Это упростит процесс резьбы и придаст более дорогой вид изделию (образуется красивая черная патина по линиям резки).

http:

Но самым важным расходным материалом являются полотна. Поскольку порвать пилу при выпиливании не просто, а очень просто, поэтому необходимо иметь большой запас пилок. Так в среднем на одну заготовку более или менее опытный мастер расходует около 40 пилок: 20 обычных прямых и 20 спиральных.

Процесс работы

Лобзиком выпиливают на какой-либо подставке, чтобы получилось ровно и легко.

Перед тем, как пользоваться лобзиком, на заготовку следует нанести узор. Его можно перенести со специального альбома (можно поискать на барахолках альбомы с узорами для выпиливания времен СССР), либо нарисовать самостоятельно. Другим вариантом является распечатка на принтере узора с последующим наклеиванием его на заготовку. Независимо от того, каким образом наносится узор, следует закрасить те участки, которые не должны быть срезаны. После этого заготовку устанавливают на рабочей поверхности, используя для крепления струбцины и тисы. На этом подготовительный этап работ завершен, далее приступают к выпиливанию.

Выпиливать начинают с внутренних контуров заготовки. Это связано с тем, что фанера является хрупким материалом, и в случае, когда выпиливается сначала наружный контур, высока вероятность сколов уже готового узора. Для начала работы во внутренних контурах заготовки, следует просверлить отверстия дрелью, в которое вставляется пилка, после чего она закрепляется на лобзике. В случае, если заготовка имеет больше количество внутренних контуров, которые необходимо выпилить, следует просверлить необходимое количество отверстий до закрепления заготовки. Это позволит снизить время работы. При фиксации полотна на лобзике, его следует закрепить так, чтобы не было вибраций полотна при работе. Сам процесс выпиливания мало отличается от работы обычной пилой — те же поступательные движения. Важным моментом при работе является необходимость поддерживать угол 90о между заготовкой и пилкой лобзика. Если пропил будет производиться под углом, то возможен порыв полотна. Такие ошибки часто допускают новички, однако ничего страшного в этом нет — полотно быстро заменяется.

http:

Заключение по теме

Несмотря на то, что технология выпиливания проста, при работе необходимо соблюдать правила техники безопасности, поскольку высока вероятность порезов или попадания стружки в глаза.

Поделки, выполненные по такой технологии, всегда будут оригинальны, таким образом можно изготовить огромное количество различных декоративных и эксклюзивных вещей — игрушки, шкатулки, рамки, кухонные принадлежности ит.д.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Ручной лобзик FIT Школьный и пилки

Лобзик ручной для уроков труда и технологии

Ручной лобзик FIT Школьный 41030 используется для выполнения небольших работ по распилу деревянных заготовок. Рабочее полотно очень прочное и износостойкое, оно изготовлено из инструментальной стали. Деревянная рукоятка обладает удобной формой и обеспечивает надежный обхват инструмента.

Технические характеристики
Длина лезвия, мм 125
Поворот полотна нет
Быстрая замена полотна нет
Материал рукояти деревянная
Материал рамы сталь
Материал полотна инструментальная сталь
лодка +своими руками +из фанеры чертежи
лучшие лобзики
набор +для выпиливания лобзиком
набор лобзиков
пилка +для лобзика +по дереву
пилка +по дереву
пилки +для лобзика
пилки +для лобзика купить
пилки +длЯ ручного лобзика
пилки +длЯ ручного лобзика +по дереву
пилки +длЯ ручного лобзика +по дереву купить
пилочки +для лобзика
пилочки +длЯ лобзика ручного
пильное полотно +для лобзика
поделки +из фанеры чертежи
поделки ручным лобзиком
полотна +длЯ ручного лобзика
полотна +длЯ ручного лобзика +по дереву
полотно +для лобзика
полотно +для лобзика +по дереву
полотно ручное
работы ручным лобзиком
резьба лобзиком
резьба ручным лобзиком
рисунки +для выпиливания
рисунки +для выпиливания лобзиком
рисунки +для выпиливания лобзиком +из фанеры чертежи
рисунки +длЯ выпиливаниЯ ручным лобзиком
рисунки +для лобзика
ручной лобзик +длЯ выпиливаниЯ
ручной лобзик +длЯ выпиливаниЯ купить
ручной лобзик +длЯ фанеры
ручной лобзик +по дереву
ручной лобзик +по дереву цена
ручной лобзик +своими руками
ручной лобзик видео
ручной лобзик вырезание
ручной лобзик рисунки
ручной лобзик цена
ручной лобзик fit школьный 41030
скачать чертежи +из фанеры скачать
сколько стоит ручной лобзик
схемы +для выпиливания лобзиком
технология выпиливания лобзиком
трафареты +длЯ ручного лобзика
узоры +для выпиливания лобзиком
урок выпиливание лобзиком
фанера +для выпиливания лобзиком купить
фанера фото
художественное выпиливание
художественное выпиливание лобзиком
художественное выпиливание лобзиком чертежи скачать
художественное выпиливание лобзиком чертежи скачать бесплатно
чертежи +для выпиливания лобзиком
чертежи +длЯ выпиливаниЯ ручным лобзиком
чертежи +для выпиливания ручным лобзиком
чертежи +для ручного лобзика
чертежи +из фанеры
чертежи выпиливания +из фанеры
чертежи домика +из фанеры
чудо лобзик
чудо лобзик выпиливание лобзиком
чудо лобзик выпиливание лобзиком чертежи
шаблоны +для выпиливания лобзиком
шаблоны +для выпиливания лобзиком +из фанеры
шаблоны +длЯ ручного лобзика
эскизы +для выпиливания лобзиком

www.ubu.ru

Настольный электролобзик своими руками | Строительный портал

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Содержание:

  1. Понятие настольного электролобзика
  2. Предназначение настольного электролобзика
  3. Виды электролобзиков
  4. Достоинства настольных электролобзиков
  5. Изготовление настольного электролобзика
  6. Правила использования настольного электролобзика



Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель - Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней - выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.


Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки - грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.


Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

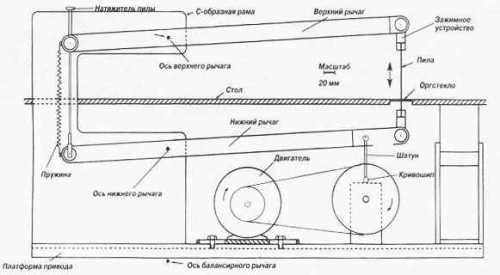

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.


Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной - не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

  1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем - вы испортите работу.
  2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
  3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
  4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
  5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
  6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
  7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
  8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
  9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.



Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
