Для какой резьбы угол между гранями витка равен нулю

Для какой резьбы угол между гранями витка равен нулю?


1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
— Для какой резьбы угол между гранями витка равен 30 градусам?

1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
-. Какая резьба имеет профиль в виде неравнобочной трапеции?

1. Метрическая

2. Трапецеидальная

3. Прямоугольная

4. Упорная
— Какие резьбы относятся к крепежным?

1. Метрическая

2. Упорная

3. Прямоугольная

4. Трапецеидальная
— Какая резьба обеспечивает самый высокий к.п.д.?

1. Треугольная

2. Прямоугольная

3. Трапецеидальная

4. Упорная
— Резьба М12. Что обозначает цифра 12?

1. Наружный диаметр резьбы

2. Средний диаметр резьбы

3. Внутренний диаметр резьбы

4. Шаг резьбы
— Какие крепежные детали используются для стопорения резьбовых соединений?

1. Болт

2. Винт

3. Шайба

4. Шплинт
— Для какой резьбы коэффициент рабочей высоты профиля равен 0,5?

1. Упорной

2. Трапецеидальной

3. Треугольной

4. Прямоугольной
— Какие из перечисленных резьб выполняются только самотормозящими?

1. Метрическая

2. Трапецеидальная

3. Упорная

4. Прямоугольная
— Какие из способов стопорения гаек основаны на принципе повышения и стабилизации трения в резьбе?

1. Контргайки

2. Пружинные шайбы

3. Жесткое соединение гайки со стержнем винта

4. Жесткое соединение гайки с деталью специальными шайбами
— Какой болт называется напряженным?

1. Затянутый до приложения внешней нагрузки

2. Нагруженный внешней растягивающей силой

3. Нагруженный силой, действующей в плоскости стыка

4. Нагруженный моментом, действующим в плоскости стыка

— Какая деформация является определяющей при расчете резьбы на прочность?

1. Растяжение и изгиб

2. Растяжение и срез

3. Срез и смятие

4. Смятие и изгиб
— По каким напряжениям проверяют прочность болта, если болты установлены без зазора, а внешняя нагрузка сдвигает соединение (момент действует в плоскости стыка)?

1. Среза и растяжения

2. Среза и смятия

3. Среза и изгиба

4. Среза и кручения
— При эксцентричном нагружении болта, которое возникает из-за непараллельности опорных поверхностей детали и гайки или головки болта, в стержне болта, кроме напряжений растяжения, возникают дополнительные напряжения, значительно превосходящие указанные. Какие это напряжения?

1. Сжатия

2. Среза

3. Кручения

4. Изгиба
— При установке болтов с зазором и действии внешней нагрузки, сдвигающей детали в стыке, необходимо затянуть болтовое соединение так, чтобы исключить возможность смещения соединяемых деталей. Какие напряжения возникают в стержне болта в этом случае?

1. Среза

2. Среза и смятия

3. Растяжения

4. Растяжения и кручения
— Чему равен угол между гранями витка в метрической резьбе?

1) 55 градусов

2) 33 градуса

3) 30 градусов

4) 60 градусов
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?


1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется соединение, показанное на рисунке?

1. Болтовое

2. Резьбовое

3. Разъемное

4. Винтовое
— Как называется резьба, показанная на рисунке?

1. Трапецеидальная

2. Метрическая

3. Упорная

4. Дюймовая
— Как называются конструктивные элементы, показанные на рисунке?

1. Центровые отверстия с углом конуса 60 градусов

2. Базирующие отверстия

3. Конические впадины

4. Отверстия под установочные винты
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F

— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.


1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Какое соединение показано на рисунке.

1. Шпоночное

2. Шлицевое

3. Штифтовое

4. Резьбовое
— Как называются детали, показанные на рисунке?

1. Шпонки

2. Шлицы

3. Штифты

4. Шпонки призматические
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3


4. Шпонка призматическая
— Определите, какая резьба у болта, показанного на рис. 13.1

1. Левая

2. Правая

3. Определить нельзя
— Что называется шагом резьбы?

1. Расстояние между двумя одноименными точками резьбы одной и той же винтовой линии

2. Расстояние между двумя одноименными точками двух рядом расположенных витков резьбы
— Определите наименование резьбового изделия, показанного на рисунке а) и б).

1. Болт

2. Винт

3. Шпилька

4. Определить нельзя
— Определите нормальную глубину ввинчивания стальной (= 450 МПа) шпильки с резьбой М20 (материал детали — чугун)

1) 10 мм

2) 15 мм

3) 20 мм

4) 26 мм

5) 40 мм
— Какую резьбу следует выбрать при проектировании тяжело нагруженного крепежного узла (без уточнения осевой нагрузки, диаметра и шага резьбы)?

1. Метрическую

2. Дюймовую

3. Прямоугольную

4. Трапецеидальную

5. Упорную

reforef.ru

Для какой резьбы угол между гранями витка равен нулю?

Для какой резьбы угол между гранями витка равен нулю?

1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
— Для какой резьбы угол между гранями витка равен 30 градусам?

1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
-. Какая резьба имеет профиль в виде неравнобочной трапеции?

1. Метрическая

2. Трапецеидальная

3. Прямоугольная

4. Упорная
— Какие резьбы относятся к крепежным?

1. Метрическая

2. Упорная

3. Прямоугольная

4. Трапецеидальная
— Какая резьба обеспечивает самый высокий к.п.д.?

1. Треугольная

2. Прямоугольная

3. Трапецеидальная

4. Упорная
— Резьба М12. Что обозначает цифра 12?

1. Наружный диаметр резьбы

2. Средний диаметр резьбы

3. Внутренний диаметр резьбы

4. Шаг резьбы
— Какие крепежные детали используются для стопорения резьбовых соединений?

1. Болт

2. Винт

3. Шайба

4. Шплинт
— Для какой резьбы коэффициент рабочей высоты профиля равен 0,5?

1. Упорной

2. Трапецеидальной

3. Треугольной

4. Прямоугольной
— Какие из перечисленных резьб выполняются только самотормозящими?

1. Метрическая

2. Трапецеидальная

3. Упорная

4. Прямоугольная
— Какие из способов стопорения гаек основаны на принципе повышения и стабилизации трения в резьбе?

1. Контргайки

2. Пружинные шайбы

3. Жесткое соединение гайки со стержнем винта

4. Жесткое соединение гайки с деталью специальными шайбами
— Какой болт называется напряженным?

1. Затянутый до приложения внешней нагрузки

2. Нагруженный внешней растягивающей силой

3. Нагруженный силой, действующей в плоскости стыка

4. Нагруженный моментом, действующим в плоскости стыка
— Какая деформация является определяющей при расчете резьбы на прочность?

1. Растяжение и изгиб

2. Растяжение и срез

3. Срез и смятие

4. Смятие и изгиб

— По каким напряжениям проверяют прочность болта, если болты установлены без зазора, а внешняя нагрузка сдвигает соединение (момент действует в плоскости стыка)?

1. Среза и растяжения

2. Среза и смятия

3. Среза и изгиба

4. Среза и кручения
— При эксцентричном нагружении болта, которое возникает из-за непараллельности опорных поверхностей детали и гайки или головки болта, в стержне болта, кроме напряжений растяжения, возникают дополнительные напряжения, значительно превосходящие указанные. Какие это напряжения?

1. Сжатия

2. Среза

3. Кручения

4. Изгиба
— При установке болтов с зазором и действии внешней нагрузки, сдвигающей детали в стыке, необходимо затянуть болтовое соединение так, чтобы исключить возможность смещения соединяемых деталей. Какие напряжения возникают в стержне болта в этом случае?

1. Среза

2. Среза и смятия

3. Растяжения

4. Растяжения и кручения
— Чему равен угол между гранями витка в метрической резьбе?

1) 55 градусов

2) 33 градуса

3) 30 градусов

4) 60 градусов
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется соединение, показанное на рисунке?

1. Болтовое

2. Резьбовое

3. Разъемное

4. Винтовое
— Как называется резьба, показанная на рисунке?

1. Трапецеидальная

2. Метрическая

3. Упорная

4. Дюймовая
— Как называются конструктивные элементы, показанные на рисунке?

1. Центровые отверстия с углом конуса 60 градусов

2. Базирующие отверстия

3. Конические впадины

4. Отверстия под установочные винты
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Какое соединение показано на рисунке.

1. Шпоночное

2. Шлицевое

3. Штифтовое

4. Резьбовое
— Как называются детали, показанные на рисунке?

1. Шпонки

2. Шлицы

3. Штифты

4. Шпонки призматические
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Определите, какая резьба у болта, показанного на рис. 13.1

1. Левая

2. Правая

3. Определить нельзя
— Что называется шагом резьбы?

1. Расстояние между двумя одноименными точками резьбы одной и той же винтовой линии

2. Расстояние между двумя одноименными точками двух рядом расположенных витков резьбы
— Определите наименование резьбового изделия, показанного на рисунке а) и б).

1. Болт

2. Винт

3. Шпилька

4. Определить нельзя
— Определите нормальную глубину ввинчивания стальной (= 450 МПа) шпильки с резьбой М20 (материал детали — чугун)

1) 10 мм

2) 15 мм

3) 20 мм

4) 26 мм

5) 40 мм
— Какую резьбу следует выбрать при проектировании тяжело нагруженного крепежного узла (без уточнения осевой нагрузки, диаметра и шага резьбы)?

1. Метрическую

2. Дюймовую

3. Прямоугольную

4. Трапецеидальную

5. Упорную

1piar.ru

Для какой резьбы угол между гранями витка равен нулю

Для какой резьбы угол между гранями витка равен нулю?


1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
— Для какой резьбы угол между гранями витка равен 30 градусам?

1. Метрической

2. Трапецеидальной

3. Прямоугольной

4. Упорной
-. Какая резьба имеет профиль в виде неравнобочной трапеции?

1. Метрическая

2. Трапецеидальная

3. Прямоугольная

4. Упорная
— Какие резьбы относятся к крепежным?

1. Метрическая

2. Упорная

3. Прямоугольная

4. Трапецеидальная
— Какая резьба обеспечивает самый высокий к.п.д.?

1. Треугольная

2. Прямоугольная

3. Трапецеидальная

4. Упорная
— Резьба М12. Что обозначает цифра 12?

1. Наружный диаметр резьбы

2. Средний диаметр резьбы

3. Внутренний диаметр резьбы

4. Шаг резьбы
— Какие крепежные детали используются для стопорения резьбовых соединений?

1. Болт

2. Винт

3. Шайба

4. Шплинт
— Для какой резьбы коэффициент рабочей высоты профиля равен 0,5?

1. Упорной

2. Трапецеидальной

3. Треугольной

4. Прямоугольной
— Какие из перечисленных резьб выполняются только самотормозящими?

1. Метрическая

2. Трапецеидальная

3. Упорная

4. Прямоугольная
— Какие из способов стопорения гаек основаны на принципе повышения и стабилизации трения в резьбе?

1. Контргайки

2. Пружинные шайбы

3. Жесткое соединение гайки со стержнем винта

4. Жесткое соединение гайки с деталью специальными шайбами
— Какой болт называется напряженным?

1. Затянутый до приложения внешней нагрузки

2. Нагруженный внешней растягивающей силой

3. Нагруженный силой, действующей в плоскости стыка

4. Нагруженный моментом, действующим в плоскости стыка

— Какая деформация является определяющей при расчете резьбы на прочность?

1. Растяжение и изгиб

2. Растяжение и срез

3. Срез и смятие

4. Смятие и изгиб
— По каким напряжениям проверяют прочность болта, если болты установлены без зазора, а внешняя нагрузка сдвигает соединение (момент действует в плоскости стыка)?

1. Среза и растяжения

2. Среза и смятия

3. Среза и изгиба

4. Среза и кручения
— При эксцентричном нагружении болта, которое возникает из-за непараллельности опорных поверхностей детали и гайки или головки болта, в стержне болта, кроме напряжений растяжения, возникают дополнительные напряжения, значительно превосходящие указанные. Какие это напряжения?

1. Сжатия

2. Среза

3. Кручения

4. Изгиба
— При установке болтов с зазором и действии внешней нагрузки, сдвигающей детали в стыке, необходимо затянуть болтовое соединение так, чтобы исключить возможность смещения соединяемых деталей. Какие напряжения возникают в стержне болта в этом случае?

1. Среза

2. Среза и смятия

3. Растяжения

4. Растяжения и кручения

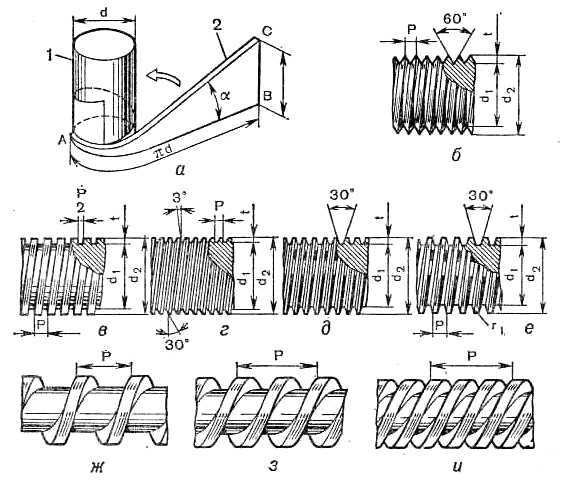

— Чему равен угол между гранями витка в метрической резьбе?

1) 55 градусов

2) 33 градуса

3) 30 градусов

4) 60 градусов
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Винт с потайной головкой
— Как называется деталь, показанная на рисунке?


1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется деталь, показанная на рисунке?

1. Болт

2. Винт

3. Шпилька

4. Гайка
— Как называется соединение, показанное на рисунке?

1. Болтовое

2. Резьбовое

3. Разъемное

4. Винтовое
— Как называется резьба, показанная на рисунке?

1. Трапецеидальная

2. Метрическая

3. Упорная

4. Дюймовая
— Как называются конструктивные элементы, показанные на рисунке?

1. Центровые отверстия с углом конуса 60 градусов

2. Базирующие отверстия

3. Конические впадины

4. Отверстия под установочные винты
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.

1. Форма А

2. Форма B

3. Форма T

4. Форма F

— Укажите форму центрового отверстия (согласно ГОСТ 14034-74), показанного на рисунке.


1. Форма А

2. Форма B

3. Форма T

4. Форма F
— Какое соединение показано на рисунке.

1. Шпоночное

2. Шлицевое

3. Штифтовое

4. Резьбовое
— Как называются детали, показанные на рисунке?

1. Шпонки

2. Шлицы

3. Штифты

4. Шпонки призматические
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3

4. Шпонка призматическая
— Укажите исполнение шпонки (согласно ГОСТ 8789-68), показанной на рисунке.

1. Шпонка призматическая, исполнение 1

2. Шпонка призматическая, исполнение 2

3. Шпонка призматическая, исполнение 3


4. Шпонка призматическая
— Определите, какая резьба у болта, показанного на рис. 13.1

1. Левая

2. Правая

3. Определить нельзя
— Что называется шагом резьбы?

1. Расстояние между двумя одноименными точками резьбы одной и той же винтовой линии

2. Расстояние между двумя одноименными точками двух рядом расположенных витков резьбы
— Определите наименование резьбового изделия, показанного на рисунке а) и б).

1. Болт

2. Винт

3. Шпилька

4. Определить нельзя
— Определите нормальную глубину ввинчивания стальной (= 450 МПа) шпильки с резьбой М20 (материал детали — чугун)

1) 10 мм

2) 15 мм

3) 20 мм

4) 26 мм

5) 40 мм
— Какую резьбу следует выбрать при проектировании тяжело нагруженного крепежного узла (без уточнения осевой нагрузки, диаметра и шага резьбы)?

1. Метрическую

2. Дюймовую

3. Прямоугольную

4. Трапецеидальную

5. Упорную

www.reforef.ru

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ — PDF

Практическое занятие 1 (2 часа)

Практическое занятие 1 (2 часа) Изображение, обозначение резьбы Вопросы, выносимые на занятие 1. Образование резьбы 2. Параметры, характеризующие резьбу 3. Стандартные резьбы. 4. Изображение резьбы на

Подробнее

Вопросы для самопроверки

Вопросы для самопроверки 1. Для какой резьбы угол между гранями витка равен нулю? 1. Метрической 2. Трапецеидальной 3. Прямоугольной 4. Упорной 2. Для какой резьбы угол между гранями витка равен 30 градусам?

Подробнее

Резьбовые соединения.

Резьбовые соединения. В различных строительных конструкциях, деталях и узлах санитарно-технических систем выполненных из трубных деталей, а так же в машиностроении широко применяют разъемные соединения,

Подробнее

Tools For The Professional

tel: +7 (921) 936-02-07 tel: +7 (812) 936-02-07 Таблица соответствия различных типов резьб Tools For The Professional Виды резьб общемашиностроительного, нефтяного и газового сортаментов Нарезаемая

Подробнее

Т е м а 4. РЕЗЬБОНАРЕЗАНИЕ

Т е м а 4. РЕЗЬБОНАРЕЗАНИЕ Цель изучение технологических возможностей способов нарезания резьб на токарно-винторезном станке, применяемого резьбонарезного инструмента; получение практических навыков наладки

Подробнее

Стопорение резьбовых соединений

Стопорение резьбовых соединений Крепёжные резьбы (для неподвижных резьбовых соединений чаще всего используют метрическую резьбу с мелким шагом) обладают свойством «самоторможения», т. е. осевая нагрузка

Подробнее

[ τ ] =50Мпа., внешний крутящий момент

Задача 1 d D Т Определить необходимые диаметр и длину срезного пальца в, показанной на рис., муфте предельного момента исходя из следующих условий: диаметр D=200мм., количество пальцев n=4, допускаемое

Подробнее

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ПЛАН 1. Крепежные изделия. Общие положения 2. Болты 3. Винты 4. Шпильки 5. Гайки 7. Резьбовые соединения. Соединение болтом 8. Соединение шпилькой 9. Соединение винтом 1.Крепежные

Подробнее

Лекция 17. Шпоночные соединения

h Лекция 17. Шпоночные соединения Область применения Шпоночные соединения служат для закрепления деталей на осях и валах, например шкивов, зубчатых колес, муфт, маховиков, кулачков и т.д. Соединения нагружаются

Подробнее

КЛАССИФИКАЦИЯ ШПОНОЧНЫХ СОЕДИНЕНИЙ

Лекция 14 Штифтовые, шпоночные и шлицевые соединения. Назначение и классификация. Область применения. Расчет штифтовых, шпоночных и шлицевых соединений на прочность. ОБЩАЯ ХАРАКТЕРИСТИКА Шпоночными называют

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования «ТЮМЕНСКИЙ ГОСУДАРСТВННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ» МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Подробнее

Содержание тестовых материалов

Содержание тестовых материалов 1. Известно, что передаточное отношение передачи 2,5. К какому типу передач относится эта передача? 2. Известно, что передаточное отношение передачи 1,5. К какому типу передач

Подробнее

М Е Т О Д И Ч Е С К О Е П О С О Б И Е

Министерство образования Иркутской области ГБОУ СПО ИО «Ангарский политехнический техникум» М Е Т О Д И Ч Е С К О Е П О С О Б И Е ПО ТЕМЕ: «ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ. РАСЧЁТ ОРИЕНТИРО- ВОЧНОГО ЧИСЛА БОЛТОВ

Подробнее

Раздел «Начертательная геометрия»

Дисциплина: «Инженерная и компьютерная графика» Направление подготовки: «Биотехнические системы и технологии» Факультет: «Медико-биологический» Раздел «Начертательная геометрия» 1) Деталь поз. 3 данной

Подробнее

1.1. Цель и задачи дисциплины

Аннотация к дисциплине «Детали машин и основы конструирования» 1. Требования ФГОС ВО к результатам освоения основной профессиональной образовательной программы бакалавриата 1.1. Цель и задачи дисциплины

Подробнее

ЗУБО- И РЕЗЬБООБРАБАТЫВАЮЩИЕ СТАНКИ

ЗУБО- И РЕЗЬБООБРАБАТЫВАЮЩИЕ СТАНКИ 0 резьбонарезные; 1 зубострогальные для цилиндрических колес; 2 зуборезные для конических колес; 3 зубофрезерные для цилиндрических колес и шлицевых валов; 4 зубофрезерные

Подробнее

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р БОЛТЫ, ВИНТЫ И ШПИЛЬКИ ДЕФЕКТЫ ПОВЕРХНОСТИ И МЕТОДЫ КОНТРОЛЯ ГОСТ 1759.2-82 (СТ СЭВ 2179-80) ГОССТАНДАРТ РОССИИ Москва ГОСТ 1759.2-82 стр.

Подробнее

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ

Министерство образования и науки Российской Федерации Федеральное бюджетное государственное образовательное учреждение высшего профессионального образования » САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ

Подробнее

Рис. 62. Прямобочные зубья (шлицы)

Шлицевые (зубчатые) соединения Назначение и краткая характеристика основных типов, достоинства и недостатки, область применения шлицевых соединений Шлицевые соединения можно рассматривать как многошпоночные,

Подробнее

2 тел.: +7 (343)

2 тел.: +7 (343) 239-09 — 09 ФРЕЗЫ ТВЕРДОСПЛАВНЫЕ Фрезы твердосплавные с цилиндрическим хвостовиком, 2-х, 3-х, 4-х, 5-ти, 6-ти зубые, D от 2 мм до 32 мм по техническим условиям завода. Варианты исполнения:

Подробнее

2. ЦЕЛЬ ВСТУПИТЕЛЬНЫХ ИСПЫТАНИЙ

1.ОБЩИЕ ПОЛОЖЕНИЯ К вступительным испытаниям в магистратуру допускаются лица, имеющие документ государственного образца о высшем образовании любого уровня (диплом бакалавра или специалиста). Лица, предъявившие

Подробнее

РЕЗЬБА И РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Ухтинский государственный технический университет РЕЗЬБА И РЕЗЬБОВЫЕ СОЕДИНЕНИЯ Методические

Подробнее

Шпилечные соединения

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РХ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ ХАКАСИЯ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ХАКАССКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ» Инженерная графика

Подробнее

БАК. Расчет на прочность ХХХ РП

БАК Расчет на прочность Инв. подл. Взам. Инв. Инв. дубл. Перв. примен. Содержание 1 Исходные данные для расчета…4 1.1 Расчетные параметры…4 1.2 Допускаемые напряжения…4 1.3 Давление и температура

Подробнее

Оглавление. Предисловие…9 Введение…11

Оглавление Предисловие…9 Введение…11 Глава 1. Инструментальные материалы…13 1.1. Основные свойства инструментальных материалов…13 1.2. Углеродистые и легированные инструментальные стали…14 1.3.

Подробнее

Передачи «винт-гайка»

Передачи «винт-гайка» Устройство и назначение, достоинства и недостатки Передача винт-гайка (рис. 1) состоит из винта 1 и гайки 2, соприкасающихся винтовыми поверхностями. Передача винт-гайка предназначена

Подробнее

к выполнению заданий по инженерной графике

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БРЕСТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» КАФЕДРА НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ И ИНЖЕНЕРНОЙ ГРАФИКИ Методическое пособие к выполнению

Подробнее

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ

Министерство образования и науки Российской Федерации Саратовский государственный технический университет РАЗЪЕМНЫЕ СОЕДИНЕНИЯ Методические указания к выполнению практических работ по дисциплинам «Инженерная

Подробнее

РЕЗЬБЫ И РЕЗЬБОВЫЕ СОЕДИНЕНИЯ.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования «МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «МАМИ» А. Я. Швец,

Подробнее

УЧЕБНОЕ ПОСОБИЕ для обучающихся

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ХАБАРОВСКОГО КРАЯ Краевое государственное бюджетное профессиональное образовательное учреждение «Комсомольский-на-Амуре судомеханический техникум имени В.В. Орехова» (КГБ

Подробнее

Задачи для контрольной работы 4

Задачи для контрольной работы 4 Задача. Выполнить кинематический расчет привода (рис. 4.20), состоящего из двигателя серии А4, одноступенчатого редуктора и открытой передачи. Данные для расчета взять в

Подробнее

СОЕДИНЕНИЯ РАЗЪЕМНЫЕ РЕЗЬБОВЫЕ

Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Омский государственный технический университет Л.М. Леонова, Н.Н. Чигрик СОЕДИНЕНИЯ

Подробнее

Заклепочные соединения

Заклепочные соединения Основные сведения и область применения Заклепочное соединение, чаще всего, используют для соединения листов или профилей. Они широко распространены в машиностроении, строительных

Подробнее

Конструирование валов

Конструирование валов 8. КОНСТРУИРОВАНИЕ ВАЛОВ 8.1. Конструктивные элементы Полученные размеры вала на этапе эскизного проекта следует уточнить, согласовав их с деталями, установленными на валу (зубчатые

Подробнее

Electric contact connections.. General technical requirements

Межгосударственный стандарт ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» (утв. и введен в действие постановлением Госстандарта СССР от 3 февраля 1982

Подробнее

проектирования МЕХАНИКА

Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НИЗКОТЕМПЕРАТУРНЫХ И ПИЩЕВЫХ ТЕХНОЛОГИЙ

Подробнее

БОЛТЫ DIN DIN 186 (ГОСТ 13152) DIN 261

КРЕПЕЖ БОЛТЫ Болты откидные Болты анкерные(фундаментные) Рым — болты Болты с фланцем Болты с шестигранной головкой Болты с полукруглой головкой Болты с потайной головкой Болты Болт — крепёжная резьбовая

Подробнее

ВСЕ О КРЕПЕЖЕ И МЕТИЗНОЙ ПРОДУКЦИИ

ВСЕ О КРЕПЕЖЕ И МЕТИЗНОЙ ПРОДУКЦИИ Крепеж — это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты,

Подробнее

Т е м а 8. ЗУБОФРЕЗЕРОВАНИЕ. Содержание

Т е м а 8. ЗУБОФРЕЗЕРОВАНИЕ Цель изучение технологических возможностей зубофрезерования, основных узлов зубофрезерного станка и их назначения, инструмента для нарезания зубчатых колес; получение практических

Подробнее

Анкерная тяга АТ. Расчет на прочность.

Анкерная тяга АТ Расчет на прочность Содержание 1 Условные обозначения… 2 Исходные данные для расчета…5 2.1 Расчетные параметры…5 2.2 Механические характеристики…6 2.3 Расчетные характеристики…6

Подробнее

Задачи к экзамену Задача 1. Задача 2.

Вопросы к экзамену 1. Модель упругого тела, основные гипотезы и допущения. Механика твердого тела, основные разделы. 2. Внешние и внутренние силы, напряжения и деформации. Принцип независимого действия

Подробнее

docplayer.ru

Лекция 16. Расчет резьбовых соединений на прочность

Вопросы для самопроверки

Вопросы для самопроверки 1. Для какой резьбы угол между гранями витка равен нулю? 1. Метрической 2. Трапецеидальной 3. Прямоугольной 4. Упорной 2. Для какой резьбы угол между гранями витка равен 30 градусам?

Подробнее

ТЕСТЫ ПО СОПРОТИВЛЕНИЮ МАТЕРИАЛОВ

ТЕСТЫ ПО СОПРОТИВЛЕНИЮ МАТЕРИАЛОВ ОСНОВНЫЕ ПОЛОЖЕНИЯ, МЕТОД СЕЧЕНИЙ, НАПРЯЖЕНИЯ Вариант 1.1 1. Прямой брус нагружается внешней силой F. После снятия нагрузки его форма и размеры полностью восстанавливаются.

Подробнее

Экзаменационный билет 3

Экзаменационный билет 1 1. Реальный объект и расчетная схема. Силы внешние и внутренние. Метод сечений. Основные виды нагружения бруса. 2. Понятие об усталостной прочности. Экзаменационный билет 2 1. Растяжение

Подробнее

[ τ ] =50Мпа., внешний крутящий момент

Задача 1 d D Т Определить необходимые диаметр и длину срезного пальца в, показанной на рис., муфте предельного момента исходя из следующих условий: диаметр D=200мм., количество пальцев n=4, допускаемое

Подробнее

Расчет элементов стальных конструкций.

Расчет элементов стальных конструкций. План. 1. Расчет элементов металлических конструкций по предельным состояниям. 2. Нормативные и расчетные сопротивления стали 3. Расчет элементов металлических конструкций

Подробнее

Лекция 17. Шпоночные соединения

h Лекция 17. Шпоночные соединения Область применения Шпоночные соединения служат для закрепления деталей на осях и валах, например шкивов, зубчатых колес, муфт, маховиков, кулачков и т.д. Соединения нагружаются

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственное образовательное учреждение высшего профессионального образования «ТЮМЕНСКИЙ ГОСУДАРСТВННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ» МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Подробнее

2. ЦЕЛЬ ВСТУПИТЕЛЬНЫХ ИСПЫТАНИЙ

1.ОБЩИЕ ПОЛОЖЕНИЯ К вступительным испытаниям в магистратуру допускаются лица, имеющие документ государственного образца о высшем образовании любого уровня (диплом бакалавра или специалиста). Лица, предъявившие

Подробнее

1.1. Цель и задачи дисциплины

Аннотация к дисциплине «Детали машин и основы конструирования» 1. Требования ФГОС ВО к результатам освоения основной профессиональной образовательной программы бакалавриата 1.1. Цель и задачи дисциплины

Подробнее

Практическое занятие 1 (2 часа)

Практическое занятие 1 (2 часа) Изображение, обозначение резьбы Вопросы, выносимые на занятие 1. Образование резьбы 2. Параметры, характеризующие резьбу 3. Стандартные резьбы. 4. Изображение резьбы на

Подробнее

БАК. Расчет на прочность ХХХ РП

БАК Расчет на прочность Инв. подл. Взам. Инв. Инв. дубл. Перв. примен. Содержание 1 Исходные данные для расчета…4 1.1 Расчетные параметры…4 1.2 Допускаемые напряжения…4 1.3 Давление и температура

Подробнее

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ Общие сведения Разъемными называют соединения, разборка которых происходит без нарушения целостности составных частей изделия. Различают подвижные и неподвижные соединения.

Подробнее

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Профессионального Образования «МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»

Подробнее

Расчеты на прочность

Расчеты на прочность Различают два вида расчетов: проектный (проектировочный) и проверочный (поверочный). Проектирование детали можно вести в следующей последовательности: 1. Составляют расчетную схему

Подробнее

Заклепочные соединения

Заклепочные соединения Основные сведения и область применения Заклепочное соединение, чаще всего, используют для соединения листов или профилей. Они широко распространены в машиностроении, строительных

Подробнее

Оглавление Введение… 3

Оглавление Введение… 3 Глава 1. Основные предпосылки, понятия и определения, используемые в курсе сопротивления материалов — механике материалов и конструкций… 4 1.1. Модель материала. Основные гипотезы

Подробнее

Задачи к экзамену Задача 1. Задача 2.

Вопросы к экзамену 1. Модель упругого тела, основные гипотезы и допущения. Механика твердого тела, основные разделы. 2. Внешние и внутренние силы, напряжения и деформации. Принцип независимого действия

Подробнее

Рис. 62. Прямобочные зубья (шлицы)

Шлицевые (зубчатые) соединения Назначение и краткая характеристика основных типов, достоинства и недостатки, область применения шлицевых соединений Шлицевые соединения можно рассматривать как многошпоночные,

Подробнее

(шифр и наименование направления)

Дисциплина Направление Сопротивление материалов 270800 — Строительство (шифр и наименование направления) Специальность 270800 62 00 01 Промышленное и гражданское строительство 270800 62 00 03 Городское

Подробнее

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ

Министерство образования и науки Российской Федерации Федеральное бюджетное государственное образовательное учреждение высшего профессионального образования » САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ

Подробнее

ОЦЕНОЧНЫЕ СРЕДСТВА ПО ДИСЦИПЛИНЕ

УТВЕРЖДАЮ Декан факультета сервиса к.т.н., доцент Сумзина Л.В ОЦЕНОЧНЫЕ СРЕДСТВА ПО ДИСЦИПЛИНЕ Материаловедение основной образовательной программы высшего образования программы специалитета по направлению

Подробнее

Стопорение резьбовых соединений

Стопорение резьбовых соединений Крепёжные резьбы (для неподвижных резьбовых соединений чаще всего используют метрическую резьбу с мелким шагом) обладают свойством «самоторможения», т. е. осевая нагрузка

Подробнее

Типы анкеров, дюбелей

Типы анкеров, дюбелей Анкеры, с контролируемым моментом затяжки — тип А. Расклинивание анкера достигается путем приложения крутящего момента к головке болта, винта или к гайке, причем уровень прочности

Подробнее

УДК :

УДК 629.113.012.1:629.113.002 ОЦЕНКА НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ ВЕДУЩИХ МОСТОВ АВТОТРАНСПОРТНОЙ ТЕХНИКИ МАЗ А.Р.Гороновский, к.т.н., доц.; С.П.Мохов, к.т.н., доц.; С.А. Голякевич, аспирант,

Подробнее

Расчет на прочность при кручении

Расчет на прочность при кручении 1. При кручении стержня круглого поперечного сечения напряженное состояние материала во всех точках, за исключением точек на оси стержня, ОТВЕТ: 1) линейное (одноосное

Подробнее

ШПОНОЧНЫЕ СОЕДИНЕНИЯ

Министерство образования и науки Российской Федерации НОВОСИБИРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ Московского государственного университета дизайна и технологии (филиал) Кафедра механики ШПОНОЧНЫЕ СОЕДИНЕНИЯ

Подробнее

СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ

Государственный комитет Российской Федерации по высшему образованию Казанский государственный технологический университет СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ Методические указания к самостоятельной работе студентов

Подробнее

Резьбовые соединения.

Резьбовые соединения. В различных строительных конструкциях, деталях и узлах санитарно-технических систем выполненных из трубных деталей, а так же в машиностроении широко применяют разъемные соединения,

Подробнее

Виды нагружения стержня

Виды нагружения стержня 1. Схема нагружения стержня внешними силами представлена на рисунке. Длины участков одинаковы и равны l. Третий участок стержня испытывает деформации 1) чистый изгиб и кручение;

Подробнее

Задачи для контрольной работы 4

Задачи для контрольной работы 4 Задача. Выполнить кинематический расчет привода (рис. 4.20), состоящего из двигателя серии А4, одноступенчатого редуктора и открытой передачи. Данные для расчета взять в

Подробнее

уравнение изогнутой оси балки и θ tg θ =.

Лекция 06 Деформации балок при изгибе Теорема Кастильяно При чистом изгибе балки её ось искривляется Перемещение центра тяжести сечения по направлению перпендикулярному к оси балки в её недеформированном

Подробнее

Тычина К.А. И з г и б.

Тычина К.А. [email protected] V И з г и б. Изгиб вид нагружения, при котором в поперечных сечениях стержня возникают внутренние изгибающие моменты и (или) : упругая ось стержня стержень Рис. V.1. М изг М

Подробнее

5. Расчет остова консольного типа

5. Расчет остова консольного типа Для обеспечения пространственной жесткости остовы поворотных кранов обычно выполняют из двух параллельных ферм, соединенных между собой, где это возможно, планками. Чаще

Подробнее

Выбрать правильный ответ

1 На рисунке изображена связь Выбрать правильный ответ а) неподвижный шарнир в) жесткая «заделка» б) подвижный шарнир г) гладкая опора 2 На рисунке изображена опора — а) неподвижный шарнир в) жесткая «заделка»

Подробнее

docplayer.ru

Технические статьи

Метрический и дюймовый крепеж – это крепеж, который распространен на территории Великобритании и Америки, а так же стран содружественных с ними. Дюймовый крепеж имеет отличительный внешний вид (от метрического) за счет шага резьбы (UNC и UNF), мерой длины является – дюйм, а угол при вершине 55° или 60°. Метрический крепеж имеет более широкую сферу производства, измеряется в миллиметрах и имеет угол при вершине только 60°.

Резьбы по системе мер делятся на метрическую и дюймовую. Метрическая и aдюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Резьбовыми называют разъемные соединения, выполняемые с помощью резьбовых крепежных деталей – болтов, винтов, гаек, шпилек или резьбы, непосредственно нанесенной на соединяемые детали.


Метрическая резьба (рис. 1)

Имеет в профиле вид равностороннего треугольника с углом при вершине, равном 60°. Вершины выступов сопрягающихся винта и гайки срезаны. Характеризуется метрическая резьба диаметром винта в миллиметрах и шагом резьбы в миллиметрах. Метрическую резьбу выполняют с крупным и мелким шагом. За основную принята резьба с крупным шагом. Мелкую резьбу применяют для регулировки, для свинчивания тонкостенных, а также динамически нагруженных деталей. Метрическую резьбу с крупным шагом обозначают буквой М и числом, выражающим номинальный диаметр в миллимет­рах, например М20. Для мелкой метрической резьбы дополнитель­но указывают шаг, например М20х1,5.

Дюймовая резьба (рис. 2)

Дюймовая резьба (рис. 2) имеет в профиле такой же вид, как метрическая резьба, но у нее угол при вершине равен 55° (резьба Витворта — британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF). Hаpужный диаметp pезьбы измеpяется в дюймах (1″ = 25,4мм) — штpихи («) обозначают дюйм. Характеризуется эта резьба числом ниток на один дюйм. Дюймовую американскую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  • наружным диаметром;
  • внутренним диаметром;
  • шагом;
  • областью расположения;
  • профилем поверхности;
  • направлением сечения;
  • высотой профиля;
  • количеством заходов.
  • и другим.
Точность и поле допуска метрической резьбы
Класс точности Поле допуска для резьбы
наружной: болт, винт, шпилька внутренней: гайка
Точный       4g 4h 4H 5H
Средний 6d 6e 6f 6g 6h 6G 6H
Грубый       8g 8h 7G 7H

Таблица размеров крепежных изделий для американской дюймовой машиностроительной резьбы UNC с крупным шагом (угол профиля 60 градусов)

 Размер в дюймах   Размер в мм   Шаг ниток / дюйм
UNC № 1 1.854 64
UNC № 2 2.184 56
UNC № 3 2.515 48
UNC № 4 2.845 40
UNC № 5 3.175 40
UNC № 6 3.505 32
UNC № 8 4.166 32
UNC № 10 4.826 24
UNC № 12 5.486 24
UNC 1/4 6.35 20
UNC 5/16 7.938 18
UNC 3/8 9.525 16
UNC 7/16 11.11 14
UNC 1/2 12.7 13
UNC 9/16 14.29 12
UNC 5/8 15.88 11
UNC 3/4 19.05 10
UNC 7/8 22.23 9
UNC 1″ 25.4 8
UNC 1 1/8 28.58 7
UNC 1 1/4 31.75 7
UNC 1 1/2 34.93 6
UNC 1 3/8 38.1 6
UNC 1 3/4 44.45 5
UNC 2″ 50.8 4 1/2
Резьба
Резьба может быть внутренней и наружной.
  • На болтах, шпильках, винтах, штифтах и на разных других цилиндрических деталях нарезают наружную резьбу;
  • В фасонных частях, гайках, во фланцах, в пробках, деталях машин и металлических конструкциях нарезают внутреннюю резьбу.
Основные элементы резьб представлены на рис. 3 К ним относятся следующие элементы:
  • шаг резьбы — расстояние между вершинами или основаниями двух соседних витков;
  • глубина резьбы — расстояние от вершины резьбы до ее основания;
  • угол профиля резьбы — угол, заключенный между боковыми сторонами профиля в плоскости оси;
  • наружный диаметр — наибольший диаметр резьбы болта, измеряемый по вершине резьбы перпендикулярно к оси резьбы;
  • внутренний диаметр — расстояние, равное диаметру цилиндра, на которой навернута нитка резьбы.
  •


    Ещё о дюймовом крепеже:



    • Моменты затяжки крепежныйх изделий с дюймовой резьбой стандарта США

    Дюймовая продукция, поставляемая компанией «Трайв-Комплект»

    • Дюймовые болты
    • Дюймовые гайки
    • Дюймовые винты
    • Дюймовые шайбы
    • Дюймовые резьбовые пробки
    • Прочие дюймовые изделия

traiv-komplekt.ru

Лекция 6. Резьбовые соединения

  • Общее понятие о резьбе: тип, шаг, ход резьбы.

  • Изображение и обозначение резьбы.

  • Проточки.

  • Соединение деталей с помощью резьбы.

  • Болтовое соединение, его действительное, упрощенное и условное обозначение.

6.1 Общее понятие о резьбе: тип, шаг, ход резьбы.

Связь между отдельными сборочными единицами и деталями машин осуществляется с помощью различных соединений. Существующие соединения делятся на разъемные и неразъемные.

К неразъемным относят заклепочные и сварные соединения, а также соединения, образованные развальцовкой, склеиванием, посадкой с натягом и другие, разборка которых невозможна без нарушения деталей изделия.

К разъемным соединениям относят резьбовые, клиновые, шпоночные, шлицевые (зубчатые). Такие соединения могут быть разобраны без нарушения фиксирующих элементов.

Из всех видов соединений, применяемых в машиностроении, резьбовые соединения — самые распространенные, так как они наиболее надежны и удобны по форме для сборки и разборки, имеют небольшие габариты, просты в изготовлении, допускают точную установку соединяемых деталей и любую степень затяжки крепежными деталями. Недостаток резьбовых соединений состоит в наличии концентраторов напряжений в резьбовых деталях, понижающих их прочность.

Резьбовыми называют соединения, в которых сопряженные детали соединены при помощи резьбы или резьбовых крепежных деталей. Указанные соединения являются наиболее распространенным видом разъемных соединений. Резьбовые соединения используют также для преобразования движения, например, в ходовых и грузовых винтах. Основным элементом соединения является резьба с соответствующим профилем, устанавливаемым стандартом.

Резьбой (ГОСТ 11708-82) называется поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Витком резьбы называется та часть ее выступа, которая охватывает резьбовую деталь в пределах до 360°.

Резьбу, образованную на наружной поверхности, называют наружной (рис. 6.1а), на внутренней – внутренней (рис. 6.1б).

В соответствии со стандартом «Изображение резьбы», который устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства, резьбу изображают:

а) на стержне — сплошными основными линиями по наружному диаметру и сплошными тонкими линиями — по внутреннему (рис. 6.1а).

На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы (рис. 6.1а). На видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис. 6.1а, б).

б) в отверстии — сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями — по наружному диаметру (рис. 6.1б).

Легко запомнить, что тонкая линия по впадинам резьбы всегда проводится по “металлу” не ближе 0,8-1 мм к сплошной основной линии и не более величины шага Р.

а) б)

Рисунок 6.1

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии.

Резьба называется правой, если подъем винтовой линии осуществляется снизу вверх направо от наблюдателя, и левой, если подъем винтовой линии осуществляется от наблюдателя снизу вверх налево.

Шаг резьбы Р – это расстояние между соседними одноименными точками профиля, измеренное вдоль оси, см. рисунок 6.2. Р – стандартная величина и выбирается по таблицам, например, для метрической резьбы — ГОСТ 8724-81. Профиль резьбы, это контур сечения резьбы в плоскости, проходящей через ось.

Рисунок 6.2

Резьба метрическая. Профиль резьбы треугольный. Угол профиля метрической резьбы 60º, см. рисунок 6.3.

Рисунок 6.3

В обозначении метрических резьб указывается буква М и размер наружного диаметра резьбы, например, М16. Каждой резьбе соответствует один крупный шаг и несколько мелких. Мелкий шаг всегда указывается в обозначениях, а крупный опускается. На рисунке 6.4а изображена метрическая резьба с наружным диаметром 24 мм и крупным шагом Р=2,5 (выбирается по ГОСТ 8724-81). На рисунке 6.4б изображена метрическая резьба с наружным диаметром 24 мм и мелким шагом Р=1,5 мм, левая. Для обозначения левой резьбы применяется символ LH.

Шаг резьбы, расстояние между параллельными сторонами профиля двух соседних витков, измеренное вдоль оси. Обычно Ш. р. измеряют по линии, на которой ширина витков равна ширине впадин. У многоходовых резьб, кроме шага, различают ход, равный расстоянию, на которое переместится вдоль оси винт при одном полном его обороте в неподвижной гайке, т. е. шаг одной и той же винтовой линии резьбы. Ход резьбы равен произведению Ш. р. на число заходов резьбы. У одноходовой резьбы ход равен шагу.

а б

Рисунок 6.4

Профиль трапецеидальной резьбы имеет вид равнобокой трапеции с углом 30º, см. рисунок 6.5. В обозначении однозаходной трапецеидальной резьбы наносятся буквы «Тr », наружный диаметр и шаг, например, Тr 48х8. Запись Тr 60х14 LH обозначает левую трапецеидальную резьбу с наружным диаметром 60 мм, шагом Р=14 мм.

Рисунок 6.5

Упорная резьба. Профиль резьбы имеет вид неравнобокой трапеции, см. рис. 6.6.

Рисунок 6.6

В обозначении однозаходной упорной резьбы указывается буква S, наружный диаметр и шаг, например, S48х6. Для левых резьб добавляется , например, S52х12 LН. Размеры упорных однозаходных резьб приведены в табл. 7 ( ГОСТ 10177-89).

В машиностроении чаще всего применяют правые резьбы. Они бывают одно- и многозаходные. У однозаходной резьбы (рис. 6.7а) на торце винта или гайки виден только один конец витка у двухзаходной (рис. 6.7б) — два витка, у трехзаходной (рис. 6.7в) — три витка. Однозаходные резьбы имеют малые углы подъема винтовой линии, характеризуются большим коэффициентом трения и применяются там, где требуется надежное соединение (для крепежных резьб). У многозаходных резьб угол подъема винтовой линии значительно больше, чем у однозаходных. Такие резьбы применяют в тех случаях, когда необходимо быстрое перемещение по резьбе при наименьшем трении. У многозаходных резьб ход резьбы равен шагу Р, умноженному на число заходов. У однозаходной резьбы ход равен шагу Р.
