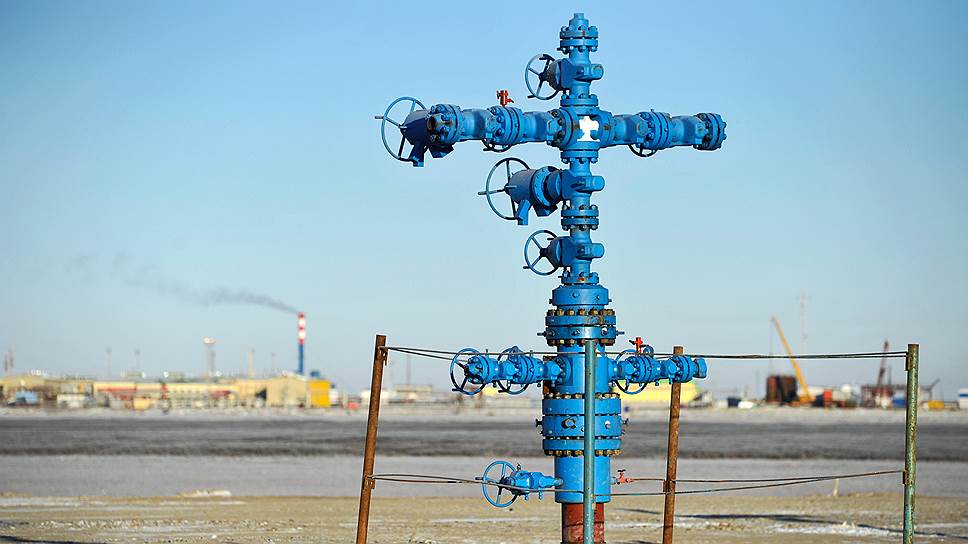

Устьевая фонтанная арматура ГОСТ 13846 89 нефтегазодобывающих скважин
Фонтанная арматура ГОСТ 13846 89
Разработана фонтанная арматура ГОСТ 13846 89 для обеспечения технологического процесса добычи нефтегазовой смеси. Рассматриваемая часть устьевого наземного оборудования состоит из фонтанной елки, трубной обвязки. Арматура устанавливается на колонную головку, обслуживается с рабочей площадки.
Трубная обвязка применяется для контроля давления затрубного пространства, обеспечения герметичности устья, закачки реагентов, промывки, подвески эксплуатационной колонны. Фонтанная елка используется для измерения давления на устье, глушения, закрытия, спуска в ствол приспособлений, оборудования, приборов, переключения режимов добычи, перенаправления потока рабочей среды.
Фонтанная устьевая арматура так же монтируется на устье газлифтных и насосных скважин после небольшой доработки. Основными параметрами оборудования являются: давление 14 – 105 МПа, размер ствола и нагнетательных линий 50 – 150 мм и 50 – 100 мм, соответственно, шесть схем елки и две схемы трубной обвязки для не одинаковых эксплуатационных условий.
Особенности конструкции
Изначально полезное ископаемое поднималось под воздействием пластового давления на поверхность по всему объему скважины. Соответственно, процесс добычи был не контролируемым, не управляемым, имел низкий КПД.
Фонтанный период был очень коротким, а расход пластового газа, наоборот, высоким. При значительном содержании в нефти песка разрушался ствол скважины. При поломке, износе любого узла приходилось останавливать скважину для замены, ремонта.
Затем была разработана современная технология фонтанной добычи нефтегазовой смеси:
- в скважину опускается эксплуатационный трубопровод – колонна НКТ;
- при высоком дебете может использоваться две колонны;
- на устье монтируется елка с регулирующей (дроссели) и запорной (краны пробковые, шаровые, задвижки шиберные) арматурой, манометрами.
- в верхней части фонтанная арматура ГОСТ 13846 89 имеет буферную зону с фланцем, через который в ствол может спускаться оборудование, приборы без остановки режима добычи;
- для замены задвижек под давлением используются резервные струны – выкидные линии, созданные посредством тройников, крестовин.
Стандарт ГОСТ 13846 разрабатывался, еще во времена СССР, действовал во всех странах СЭВ (Чехословакия, Румыния, Польша, Венгрия, Болгария, Албания, Монголия, Куба, Вьетнам, Венгрия). Продукция, выпущенная по его регламенту, относится к коду ОКП 36 6513, 36 6514, 36 6666, а сам стандарт входит в группу Г43 по специальному классификатору.
Основными особенностями конструкции фонтанной арматуры являются:
- нижняя часть называется трубной обвязкой, состоит из головки, манометра, запорной арматуры, фланцевых соединений;
- верхней части присвоено название фонтанной елки, в состав которой входит главный фитинг (крестовина или тройник), запорная арматура, регулирующие устройства, измерительные приборы;
- разработано 4 схемы тройниковых елок и 2 схемы крестовых елки;
- для малого (7 – 14 МПа) давления могут использоваться краны пробковой или шаровой конструкции;
- при высоком (21 – 105 МПа) давлении елки и обвязки комплектуются исключительно задвижками;
- для снижения гидравлических потерь внутри запорной арматуры применяются полнопроходные прямоточные задвижки;
- для повышения эксплуатационного ресурса выбраны задвижки шиберного типа, сохраняющие работоспособность при длительном нахождении затворного элемента в открытом положении;
- характеристики потока изменяются дросселями не регулируемого и регулируемого типа;
- одна НКТ колонна крепится к трубной головке изнутри нее при помощи муфтовой подвески или сверху нее – монтируется стволовая катушка, насосно-компрессорные трубы прикручиваются к патрубку или переходнику;
- две эксплуатационных колонны подвешиваются другим способом – внутренние НКТ на переводнике внутри стволовой катушки, наружный ряд патрубком в тройнике;
- допускается крепление наружной колонны в крестовине головки, внутреннего ряда на муфтовой подвеске.
Стандарт разработан сотрудниками министерства нефтяного и химического машиностроения союза ССР. В 1994 году срок действия этой нормативной документации стал не ограниченным.
Назначение
По умолчанию фонтанная арматура ГОСТ 13846 89 была разработана для решения следующих задач:
- предотвращение протечек рабочей среды и выброса ее на поверхность;
- обеспечение заданных режимов добычи с возможностью переключения между ними;
- контроль давления на устье, в струнах и затрубном пространстве;
- перераспределение потока продукции скважины из ее ствола в манифольд, и далее на АГЗУ;
- глушение скважины при аварии и плановое ее закрытие по мере необходимости;
- крепление внутренних эксплуатационных трубопроводов из колонн НКТ;
- возможность спуска оборудования, приспособлений, устройств, приборов;
- закачка реагентов при воздействии на забой или пласт.
Таким образом, фонтанная арматура необходима для планового освоения скважины с возможностью обслуживания, ремонта оборудования без остановки добычи. При этом должно соблюдаться одно условие – колонна НКТ внутри ствола должна быть одна или две. Причем, в последнем случае насосно-компрессорные трубы меньшего диаметра должны быть расположены внутри других, большего диаметра, то есть по концентрической схеме.
Для скважин с параллельной подвеской эксплуатационных трубопроводов данный стандарт не пригоден.
Область применения
Используется фонтанная арматура ГОСТ 13846 89 для освоения скважин фонтанирующего, газлифтного и насосного типа с электрическими винтовыми, центробежными, газопоршневыми, штанговыми насосами. На долю фонтанных и газлифтных скважин в РФ приходиться менее 10% от общего числа скважин.
Даже при самом рациональном расходе пластового газа, его давления, все равно не хватит, чтобы откачать весь объем нефти из пласта.
Чтобы не менять при этом оборудование на устье, фонтанная арматура изначально разрабатывалась, как универсальная, для любых технологий добычи.
Схема елки
Имеет фонтанная арматура ГОСТ 13846 89 шесть стандартных схем сборки:
Первые два варианта имеют по одной струне – выкидной линии. Поэтому могут быть использованы исключительно для перекачки нефтегазовой смеси без примесей абразива и химических соединений – песок, сероводород и углекислота, соответственно.
В схемах 5 и 6 главным фитингом сборки является крестовина. Это позволяет снизить высоту фонтанной елки для более удобного обслуживания арматуры с земли и рабочей площадки. Дополнительно эти варианты пригодны для высокого давления 21 – 105 МПа и дебита скважины до нескольких тысяч тонн ежесуточно.
Елки в схемах 3 и 4 сконструированы на основе двух тройников, установленных друг на друга. Это позволяет разместить струны в разных вертикальных уровнях, и установить между ними задвижку. Рабочей всегда назначается верхняя струна, при интенсивном износе стенок тройника скважина переключается на нижнюю выкидную линию, верхний фитинг меняется без остановки процесса добычи.
Дополнительно существует две схемы с V-образными крестовинами, которые были изобретены позже срока вступления в силу настоящего стандарта. Это промежуточный вариант между схемами 5, 6 и 3, 4, то есть между двухструнными крестовыми и тройниковыми. Здесь поток отклоняется во время движения на незначительный угол. Снижается износ стенок фитинга абразивным материалом, но немного увеличивается и высота елки.
Схемы обвязки трубной
В нижней части фонтанная арматура ГОСТ 13846 89 может иметь две схемы сборки:
На первой схеме приводится трубная обвязка для одной колонны НКТ, на второй – для обвязки двух стволовых эксплуатационных трубопроводов концентрического типа.
В условном обозначении схема елки 1 – 6 указывается цифрой, а трубной обвязки буквой «а», только второго типа. Первая схема обвязки трубной головки в условном обозначении фонтанной арматуры не отображается, то есть является режимом «по умолчанию».
Рабочие характеристики
Важнейшими показателями фонтанной арматуры ГОСТ 13846 89 являются рабочее давление и условные проходы ствола, боковых патрубков елки и трубной головки. Их взаимное соотношение величин сведено в специальную таблицу:
|
PN (МПа) |
21 |
14 – 105 |
14 – 105 |
14 – 105 |
14 – 105 |
|
DN боковых патрубков трубной головки |
50 |
50 – 65 |
|
50 – 65 |
50 – 65 |
|
DN боковых патрубков елки |
100 |
65 – 100 |
50 – 80 |
50 – 65 |
60 |
|
DN ствола елки |
150 |
100 |
80 |
65 |
50 |
Единых стандартных габаритов у фонтанной арматуры нет.
Поскольку задвижки и фитинги, из которых собрана елка и трубная обвязка, у разных производителей могут иметь не одинаковые размеры.
Условное обозначение
Обозначается в документации и технической литературе фонтанная арматура ГОСТ 13846 89 специальным шифром:
- тип изделия – Е елка или А арматура;
- назначение – Ф фонтанная или Н нагнетательная;
- способ подвески НКТ колонны – К при помощи переводника трубной головки, без обозначения внутри самой головки;
- схема елки – 1 – 4 тройниковая либо 5, 6 крестовая;
- схема трубной обвязки – а для двух колонн НКТ, без обозначения для одного эксплуатационного трубопровода;
- система управления задвижек, дросселей, кранов – Д дистанционная, А автоматическая, ручная не указывается, В дистанционно-автоматическая;
- номинальный диаметр ствола – 50 – 150 мм;
- диаметр боковых патрубков елки – 50 – 100 мм, указывается лишь при несовпадении с предыдущим размером;
- рабочее давление – 14 – 105 МПа;
- исполнение по степени коррозионной защиты – К1 для сред с содержанием углекислоты менее 6%, К2 сероводорода и углекислоты до 6%, К3 при содержании этих химических веществ меньше 25%;
- климатическое исполнение – ХЛ, УХЛ;
- нормативный документ на производство – ГОСТ 13846.
В маркировке, выполняемой ударным способом на стальной пластине, прикручиваемой проволокой к арматуре, указывается шифр условного обозначения целиком и товарный знак предприятия.
Технические требования
По регламенту нормативной документации фонтанная арматура ГОСТ 13846 89 обязана удовлетворять следующим требованиям:
- абсолютная герметичность по отношению к окружающей среде;
- гидравлические испытания под давлением, в 1,5 или 2 раза превышающим рабочее, при его значениях 70 – 105 МПа и 14 – 35 МПа, соответственно;
- соосность отверстий трубопроводных изделий, из которых состоит ствол устьевой арматуры, должна обеспечивать свободный спуск в скважину оборудования с помощью лубрикатора;
- по умолчанию фонтанная арматура комплектуется регулируемыми дросселями;
- нерегулируемые дроссели заказчик должен согласовать с производителем;
- допускается моноблочное исполнение нескольких составных частей елки и трубной обвязки;
- разрешено дооборудование елок дросселями, арматур обратными клапанами, задвижками, кранами, быстросборными соединениями, устройствами КИПа, дистанционного управления для запорных устройств, предохранителей автоматического типа;
- по требованию заказчика должны обеспечиваться замеры температуры/давления в струнах елки, закачка реагентов, установка елки под давлением;
- дистанционное управление должно иметь переключатель в ручной режим.
Фланцы элементов фонтанной арматуры должны иметь табличные размеры:
|
DN нижнего фланца трубной головки |
DN верхнего фланца трубной головки |
PN (МПа) |
DN ствола |
|
350 |
280 |
21 |
150 |
|
280 |
230 |
14 – 140 |
100 |
|
180 |
70 – 140 |
80 |
|
|
70, 105 |
50, 65 |
||
|
21, 35 |
50 – 80 |
||
|
180, 280 |
14 |
Для повышения ремонтопригодности и эксплуатационного ресурса фланцевые соединения заменяют хомутовыми, или вообще исключают из конструкции за счет использования моноблочных элементов фонтанной арматуры.
Оборудование устья скважин
Оборудование устья скважин состоит из двух частей:
Колонная головка 2) — Фонтанная арматура
Колонная головка— служит для подвески колонных труб (кондуктора, технических и эксплуатационных труб) и герметизации межколонного пространства, а также служит опорой для фонтанной арматуры. Применяют колонные головки для одно-, двух- и трехколонных конструкций скважин. Подвеску колонн на КГ обычно делают на резьбе. Колонные головки оборудуют специальными отводами. На одном устанавливают вентиль с манометром для измерения межколонных давлений, на втором — постоянно открытую задвижку. Через второй отвод при необходимости закачивают спецжидкости в межколонное пространство.
Колонная головка
После бурения с колонной головки демонтируют превенторы и устанавливают фонтанную арматуру. Корпус головки 1 навинчивается на верхний резьбовой конец кондуктора.
Обсадная колонна 10 вворачивается в специальную муфту 7. Герметичность соединения корпуса головки 1 и муфты 7 достигается муфтой 2 и двумя кольцами 3 из специальной нефтестойкой резины. Плотность посадки достигается за счет прижатия муфты полукольцами 5 и фланцем 4, который болтами притягивается к фланцу корпуса. Муфта 7 заканчивается фланцем 6 для присоединения к нему фонтанной арматуры.
Фонтанная арматура
ФА – предназначена для герметизации кольцевого пространства между эксплуатационной колонной и НКТ, создание давления на устье и направление газожидкостной смеси в выкидную линию.
ФА– представляет собой набор стальных толстостенных тройников и крестовин, задвижек, соединяющихся между собой с помощью фланцевых соединений.
Фонтанная арматура состоит из:
1)- трубной головки. 2)- фонтанной елки.
Трубная головка предназначена для герметизации межтрубного пространства, и подвески НКТ, проведения технологических операций при освоении, эксплуатации и ремонте скважин. Боковые отводы на трубной головке позволяют закачивать в затрубное пространство воду, глинистый раствор (при глушении скважины), ингибиторы гидратообразования и коррозии, а также измерять затрубное давление, и отбирать газ из затрубного пространства. Подвеска фонтанных труб (НКТ) осуществляется на резьбе или шлипсах (клиньях). Второй способ предпочтительнее, так как в этом случае возможно перемещение колонны труб под действием температурных и динамических напряжений. Устанавливают трубную головку непосредственно на колонную головку. А на трубную головку устанавливают фонтанную елку.
Фонтанные елки бывают 2 типов:
— тройниковые (АФТ)
— крестовые (АФК)
Фонтанная елка служит для направления продукции скважины в выкидную линию, регулирования и контроля технологического режима работы скважины.
Елка состоит из вертикального ствола и боковых отводов. На стволе установлены: коренная (главная, центральная), надкоренная (межструнная). Коренная задвижка может открываться или закрываться только с разрешения главного инженера. Ствол заканчивается буферной задвижкой и буфером с манометром. На каждом отводе (струне) устанавливают по две задвижки: рабочую и контрольную (ближайшую к стволу). На струнах также имеются штуцеры для манометров. Если отводы присоединены к крестовине, фонтанную арматуру называют крестовой, если к тройнику то тройниковой. Елки крестового типа меньше по высоте, устойчивее к вибрации, удобнее в обслуживании. Тройниковая Ф.Ёлка применяется при интенсивном выносе из скважины песка и опасности промыва песком рабочего тройника. Это связано с тем, что в случае разрыва крестовой арматуры необходимо полностью отключать скважину для его замены, а тройниковая арматура позволяет заменить верхний рабочий тройник без остановки скважины путем перевода потоков флюидов на нижний тройник.
Поэтому у тройниковой арматуры рабочим является верхний тройник, а нижний – резервным.
Выбор фонтанной арматуры и ее компоновка зависят от условий эксплуатации скважины и ее технологического режима. При работе скважины коренная, межструнная, надкоренная и контрольные задвижки должны быть полностью открыты. Пуск и остановка скважин, осуществляются при помощи рабочих задвижек. При выходе их из строя закрывают контрольные задвижки и меняют рабочие. Если требуется ремонт или замена рабочей струны, закрывают надкоренную задвижку. Режим работы фонтанных скважин регулируется с помощью штуцера регулируемого (игольчатый клапан), и нерегулируемого (шайбы).
Арматура изготовляется в обычном и хладостойком исполнении, а отдельные ее типоразмеры—в углекислотостойком и сероводородостойком исполнениях. Соединения узлов арматуры фланцевые.
Фонтанные елки выпускаются на следующие давления: 7, 14, 21, 35, 70 и 105 МПа, а так же трубные головки. Диаметр проходного канала (ствола) от 50 до 150 мм.
Диаметр боковых отводов (струн) 50-100 мм. В фонтанной арматуре на р.=14 МПа применяются крановые запорные устройства, а остальная арматура укомплектована прямоточными задвижками с уплотнением «металл по металлу» с принудительной или автоматической подачей смазки.
