Содержание

функциональное назначение и разновидности инструмента

Излишне говорить, насколько важен для любого мастера рабочий инструмент. От его качества, богатства и разнообразия функциональных возможностей зависит результат всех усилий работника.

Схема устройства рубанка.

Одним из самых известных и традиционно востребованных деревообрабатывающих инструментов является рубанок. Несмотря на свою кажущуюся простоту, он может делать многое. Однако об этом его свойстве сегодня знают далеко не все домашние мастера. Поэтому ответ на вопрос, как сделать рубанок максимально активным средством для достижения наивысшего качества выполнения работ, должен, наверное, заинтересовать каждого потенциального столяра.

Рубанок и его разновидности

Рубанок с кронштейном и набором резцов.

Данный ручной инструмент относится к классу строгальных приспособлений. Главное предназначение наиболее часто используемых рубанков — создавать на деревянных поверхностях заданный плоскостно-прямолинейный рельеф. Кроме того, их применяют для равномерного уменьшения размеров деревянных деталей путем постепенного срезания слоев древесины.

Стандартный инструмент для зачистки плоскостей и кромок обычно имеет длину 20-25 см. Если раньше его практически всегда производили из дерева, то на сегодняшний день существует множество металлических аналогов.

Современные строгальные приспособления отличаются от более старых типов как повышенной прочностью и опцией регулирования под определенные операции, так и возможностью оборудовать их одиночными или двойными ножами.

Схема вариантов заточки ножа рубанка.

Однако главное состоит в том, что за многие века эволюции указанного инструмента столяры, наделяя его новыми и новыми возможностями и видоизменяя конструкцию, нашли для своего верного помощника множество самых разных и перспективных дополнительных функций. Что и выразилось в большом разнообразии типов и модификаций рубанка.

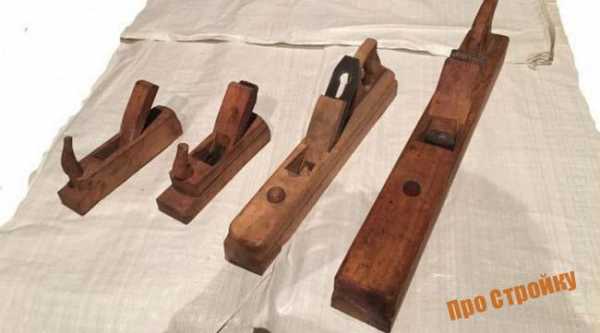

Таким образом, на сегодняшний день известны следующие основные модификации:

  • фуганок;
  • торцовый рубанок;
  • зензубель;
  • шпунтубель;
  • фальцгебель;
  • доборный рубанок.

Существует также большая группа рубанков, которые различают по виду строгания древесины и их рабочим параметрам.

Вернуться к оглавлению

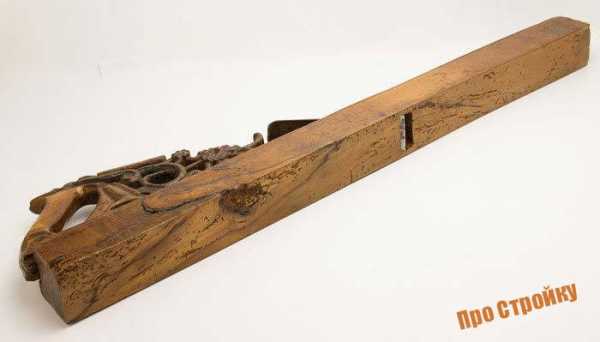

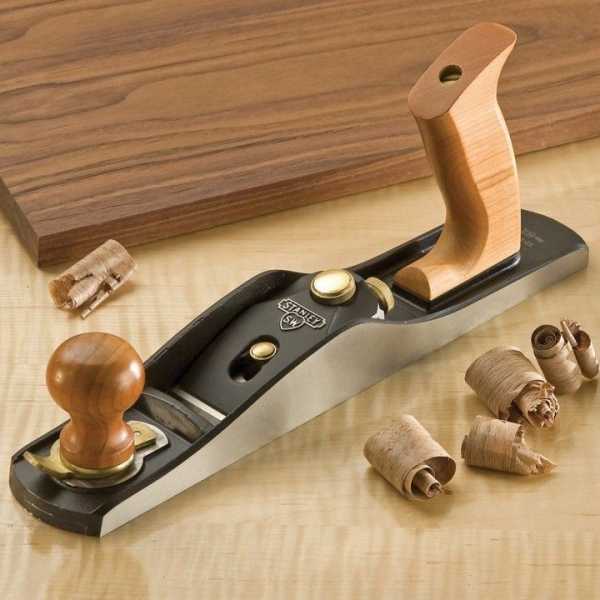

Ручной фуганок

Устройство фуганка.

Фуганок (полуфуганок) является ручным рубанком для выравнивания поверхностей путем строгания деревянных плоскостей достаточно большой площади и для пригонки различных деталей. С его помощью производится и чистовое строгание.

Этому способствует значительная длина колодки фуганка и двойной резец. На колодке позади ножа смонтирована ручка, спереди имеется пробка, с помощью которой регулируется сила крепления рабочего резца.

Принцип действия фуганка основан на том, что он при первом проходе по деревянной поверхности образует стружку, которая состоит из отдельных древесных фрагментов. Окончательная ровность обрабатываемой плоскости формируется при втором проходе, чему свидетельством является появление непрерывной стружки.

Вернуться к оглавлению

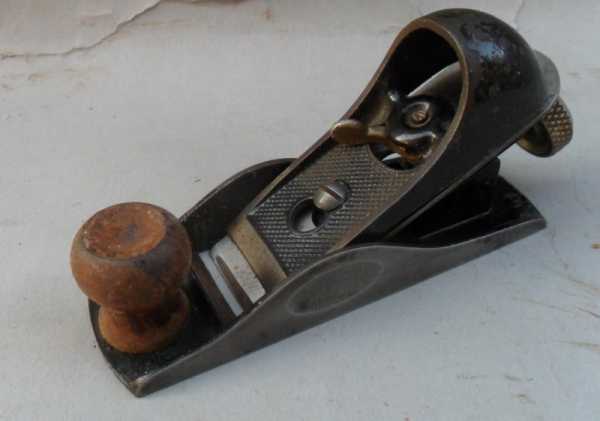

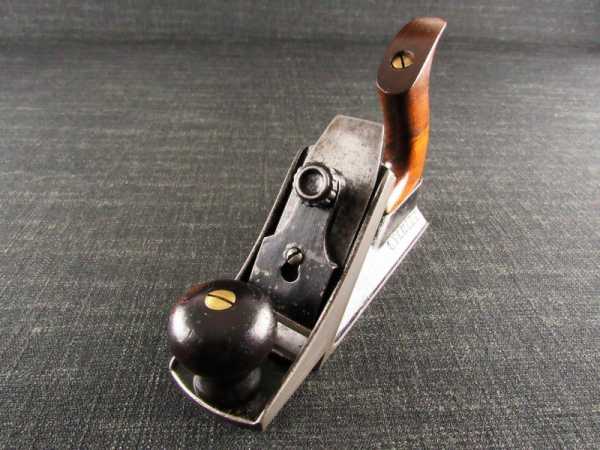

Торцовый рубанок

Как видно из названия данного столярно-плотницкого инструмента, предназначен он для чистого финишного строгания торцов заготовок из древесины. Небольшие деревянные поверхности и боковые срезы деталей обрабатываются начисто благодаря наличию специально скошенного (под углом в 21º) резца. В торцовой модели также можно применять сменные ножи.

Корректировать глубину спила можно регулировкой вылета резца, которая выполняется с помощью специального валика. В основе конструкции указанного типа рубанков лежит штампованная база, ширина рабочей части которой достигает 40 мм. При этом основание инструмента и его монолитные боковины расположены перпендикулярно по отношению друг к другу.

Вернуться к оглавлению

Зензубель для производства пазов

Рубанок для профильного строгания.

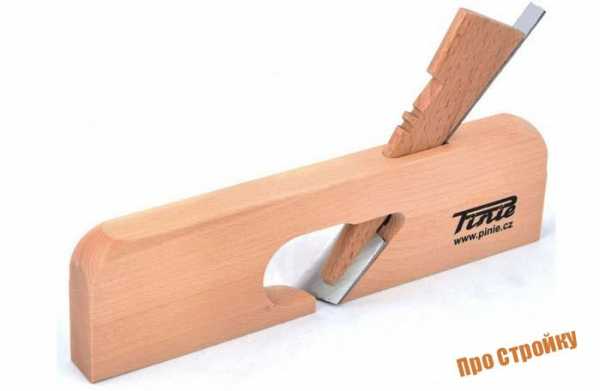

У данного строгального приспособления есть второе, русское, название — отборник. Такое название неслучайно, так как основное его функциональное назначение — выборка с последующей зачисткой срезов, четвертей, фальцев, пазов, имеющих прямоугольное сечение.

Указанный эффект достигается установкой резца зензубеля под прямым углом к узкой колодке основания и особенной конфигурацией резца. Он имеет вид маленькой лопатки прямоугольной формы с 3 режущими краями: основным (центральным) и 2 боковыми кромками.

Для того чтобы пользоваться рубанком данной модификации, необходимо иметь определенный опыт работы с подобным инструментом и знание техники производства элементов рельефа древесных заготовок. Перед применением зензубеля на заготовке размечают рейсмусом четверти, после чего осторожно проводят рубанком вдоль обозначенной линии. В этот момент снимается первая стружка, благодаря чему образуется небольшой уступ. Далее выбирать пазы, снова проходя по уступу, можно уже гораздо более уверенно и быстро.

Вернуться к оглавлению

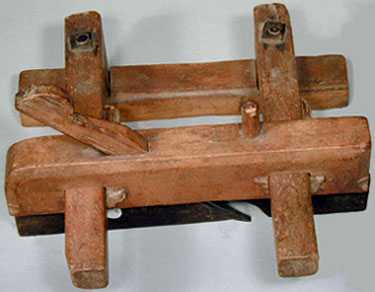

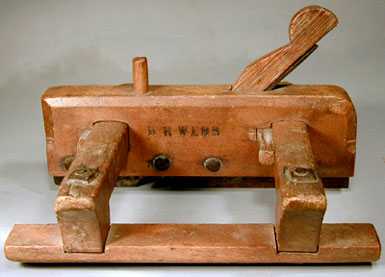

Ручной шпунтубель

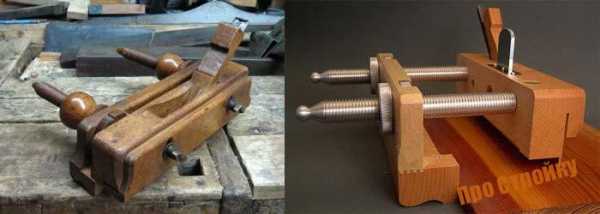

Ручной шпунтубель.

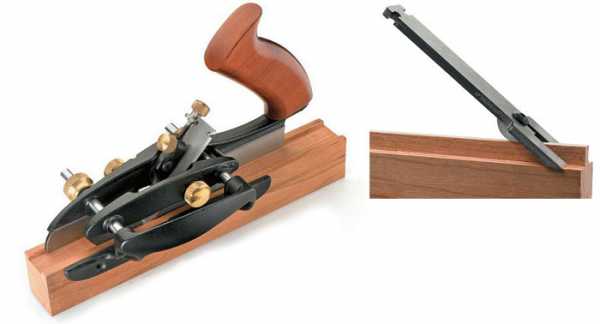

Данный инструмент имеет и другие названия — пазник, дорожник. С его помощью на поверхности деревянной заготовки выбираются шпунты — специальные узкие пазы, которые располагаются на строго заданном удалении от кромки заготовки. Указанные пазы в деревообработке служат для надежного соединения различных деталей древесных конструкций.

Рубанком данной модификации можно производить шпунты глубиной до 12 мм и шириной 2-10 мм. Достаточно широкий диапазон глубин шпунта достигается при помощи регулировочного приспособления, которым работник может изменять степень погружения резца в древесную толщу. Сам нож пазника имеет полукруглое сечение.

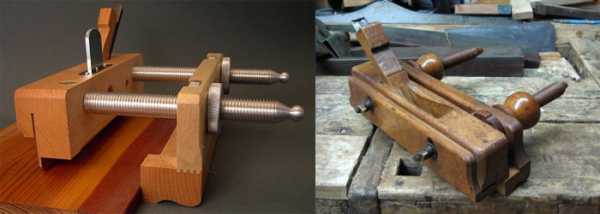

В роли направляющей, с помощью которой выдерживается строгая параллельность паза относительно кромки заготовки, выступает дополнительная металлическая колодка. Благодаря такой конструкции шпунты можно располагать на расстоянии до 100 мм от края деревянного изделия.

Вернуться к оглавлению

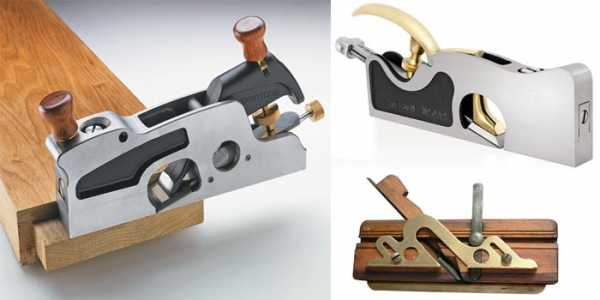

Ступенчатый фальцгебель

Фальцгебель.

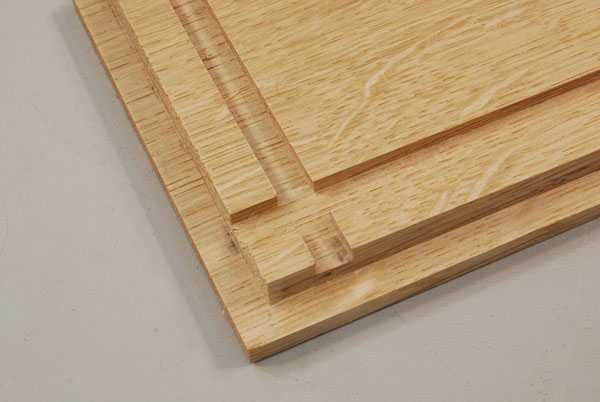

Этот рубанок служит для выборки и зачистки фальцев (четвертей). Им пользуются чаще всего в тех случаях, когда необходимо сделать вдоль кромок древесных поверхностей длинные выемки в виде пазов, предназначенные для последующей вставки стекол в оконных рамах или в мебельных полках под застекление.

От упомянутого выше зензубеля, который также делает продольные пазы, фальцгебель отличается более широкой подошвой, имеющей ступенчатое строение. Это обстоятельство позволяет с помощью данного инструмента выбирать фальцы одного размера.

Для выборки четвертей разных профилей и размерности применяются съемные ступенчатые подошвы. Возможность подрезать вертикальную стенку четверти дает дополнительная установка специального ножа на боковой стороне фальцгебеля.

Вернуться к оглавлению

Доборный рубанок

Доборный рубанок: 1 — нож, 2 — упор ножа.

Данный инструмент предназначен для быстрого и качественного срезания достаточно острых углов на краях деревянных заготовок. Указанную функцию с точной настройкой обеспечивает доборному рубанку специальный контрольно-регулировочный винтовой механизм с накаткой.

Исходя из специфики выполняемых операций, указанный инструмент изготовляют устойчивым к довольно высоким рабочим нагрузкам. Качественное стесывание углов обеспечивается наличием режущей части из твердой стали, имеющей 3 рабочие плоскости (снизу, справа и слева).

Вернуться к оглавлению

Другие разновидности рубанков в зависимости от вида строгания и рабочих параметров

Существует много других видов рубанков, которые различаются по типу строгания древесины (плоское или профильное строгание), габаритам профилей и колодок, углу наклона устанавливаемых резцов. Кратко их список выглядит следующим образом:

Схема работы электрорубанком.

  1. Шуруп. Разработан для начальной черновой обработки неподготовленной древесины. Благодаря скругленной форме его железного ножа, при проходе этого рубанка по округлому древесному материалу получается достаточно плоская поверхность.
  2. Шерхебель. Этот инструмент предназначен для относительно грубого первичного строгания. Отличается плоской колодочной подошвой и скругленным резцовым лезвием.
  3. Медведка. Данный рубанок, как и предыдущие, выполняет грубые строгальные операции. Имеет удлиненный корпус с двумя ручками. Снабжен стружколомателем.
  4. Шлифтик. Двойной резец указанного приспособления, снабженного стружколомателем, обеспечивает особенно чистый способ строгания древесины. Ножи в нем выставляются под углом в 50º (вместо стандартных 45º).
  5. Цинубель. С помощью данного изделия на плоскостях деревянных деталей, которые впоследствии будут склеиваться, можно наносить мелкие технологические бороздки.

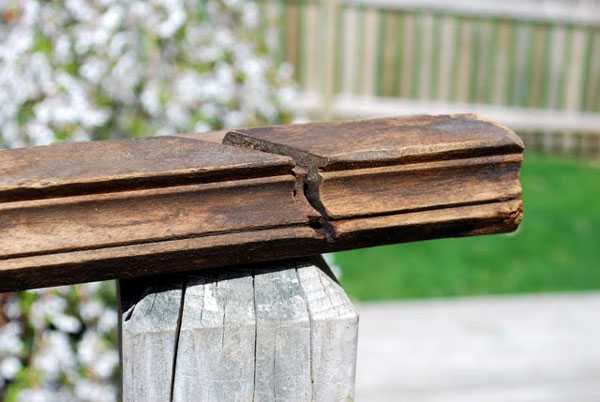

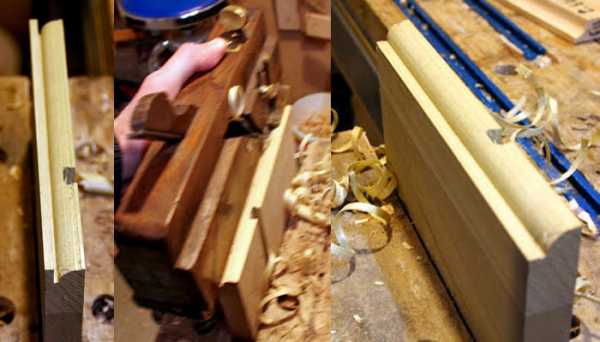

  6. Калевка. Этот специализированный инструмент качественно обрабатывает фигурные края различных изделий из древесины.
  7. Штабгобель (другое название — штабгалтель). Придает различным деревянным деталям скругленный силуэт. Для этого он снабжен резцом и колодочной подошвой, имеющими вогнутую форму.

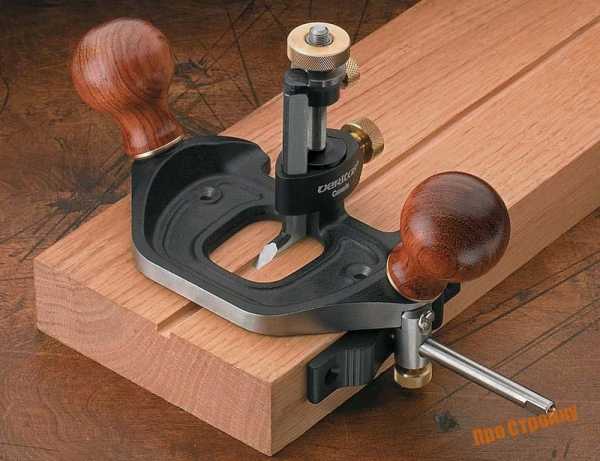

  8. Грунтубель. Указанный вариант строгального приспособления используется мастерами-столярами в тех случаях, когда необходимо выстругать трапециевидный паз поперек древесных волокон. Для осуществления этой операции грунтубель оборудован боковым ножом в форме острого крюка. В основном этим инструментом делают чистовую обработку поверхности после того, как первичная стружка была выбрана стамеской (долотом).

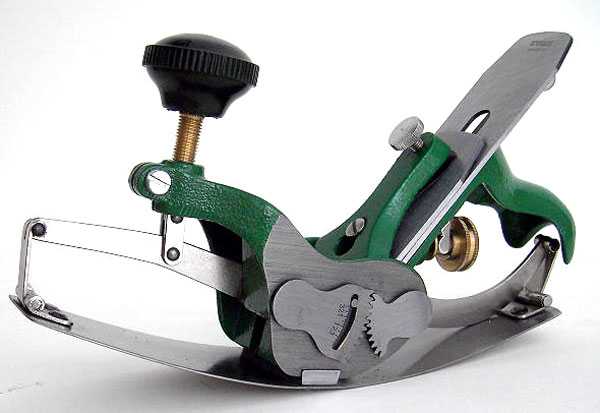

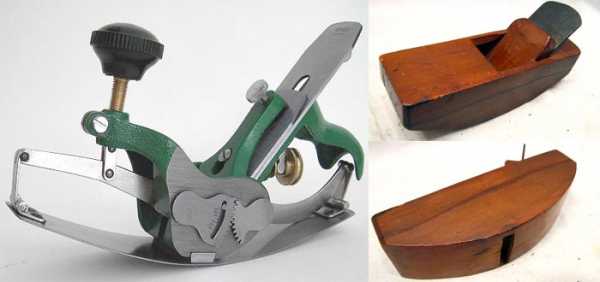

  9. Горбач. Обладает криволинейной рабочей колодкой, что дает ему возможность строгать криволинейные деревянные поверхности (например, с выпуклым или вогнутым рельефом).
  10. Стружок. Вид ручного рубанка, разработанного для выстругивания изогнутых вогнуто-выпуклых плоскостей деревянных предметов.

Таким образом, зная целевое назначение описанных выше инструментов и их основные параметры, любой мастер сможет достаточно уверенно ориентироваться в функциональных возможностях всей группы этих традиционных ручных инструментов. В свою очередь, данное обстоятельство поможет превратить рубанок из обыкновенного столярного приспособления в незаменимого помощника человека в его повседневной работе.


moiinstrumenty.ru

Виды рубанков и их назначение

Даже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка, фуганка, шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!




Основными частями рубанка выступают: железко (нож), колодка и клин. В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

  • ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
  • электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

  • Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

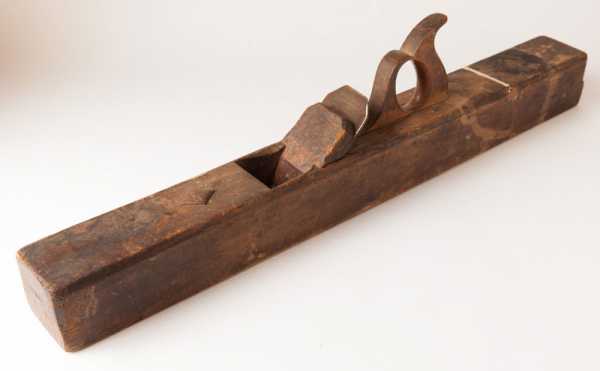

  • Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

  • рубанки плоского строгания;
  • рубанки фигурного строгания

Основные виды рубанков плоского строгания

  • Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

  • Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в  таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

  • Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

  • Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой  шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

  • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
  • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
  • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

  • Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

  • Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

  • Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

  • Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

  • Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

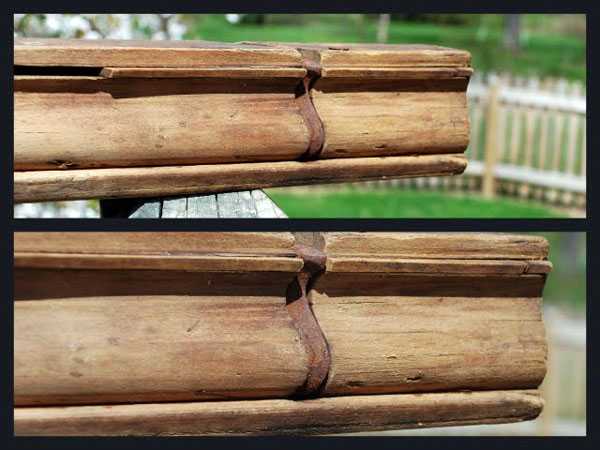

  • Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками  и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

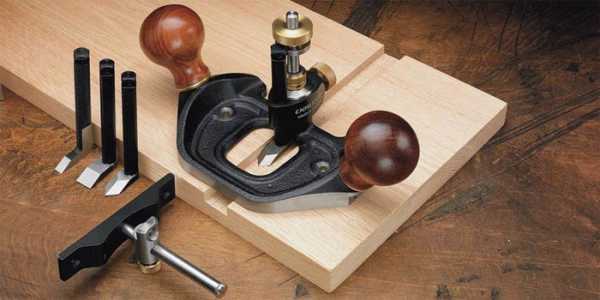

  • Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

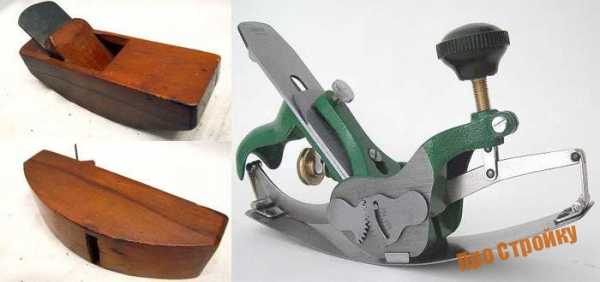

  • Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только  в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.


proinstrumentinfo.ru

125 фото особенностей использования инструмента

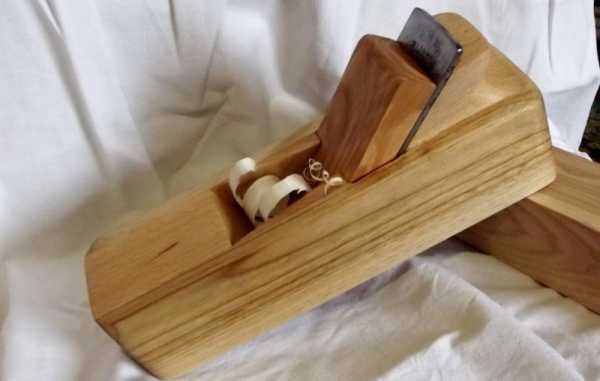

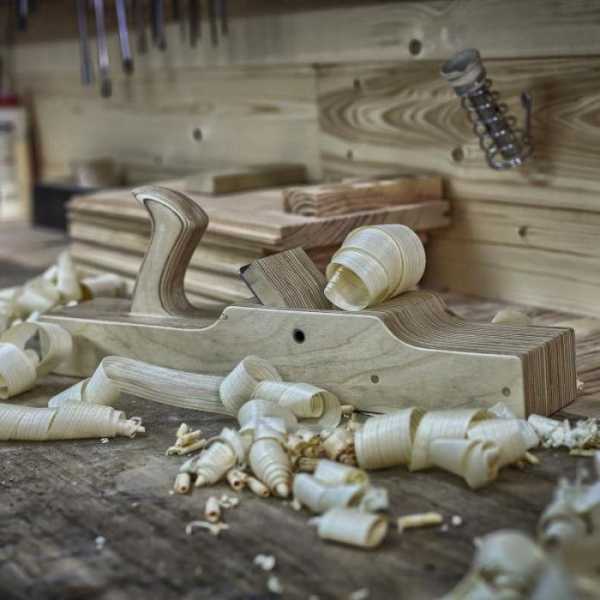

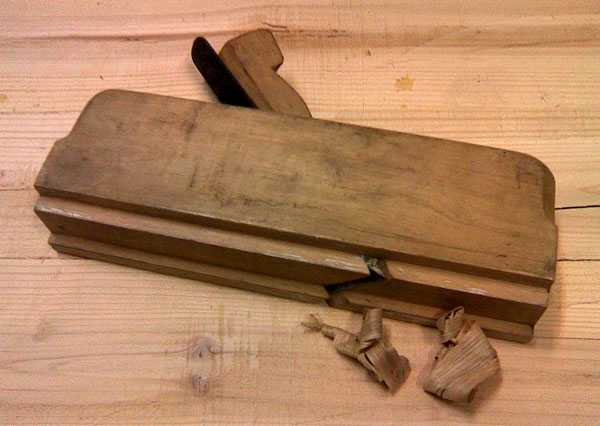

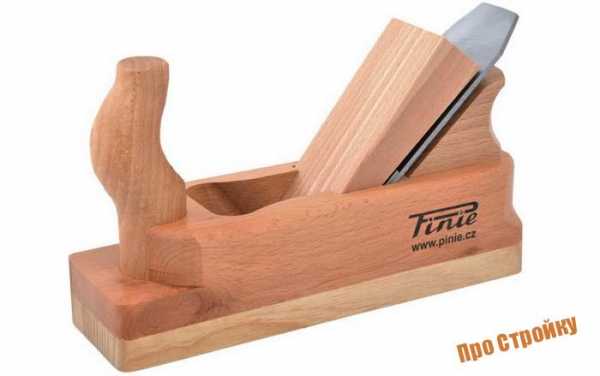

Рубанок ручной деревянный — один из главных инструментов столяра. Его форма и принцип работы с ним, невзирая на все технические усовершенствования, за множество лет фактически не изменились.

Главное для рубанка и его работы — это точность настройки ножа и правильное движение рубанка по обрабатываемой поверхности. О такой работе будет свидетельствовать свободно выходящая стружка из щели в колодке. И тогда весь процесс строгания доставит вам удовольствие, а не превратиться в мучение.

Рассмотрев множество фото ручного рубанка в интернете можно заметить, что он состоит из следующих элементов: леток, резец, клин, регулятор глубины прорезания, рожок, стружколом, упор и лягушка.


Краткое содержимое статьи:

Подготовка рубанка к работе

В тисках верстака зажимается нож и выставляется стружкол, и далее затягивается винтом для фиксации его в данном положении. А после расклинивания фиксация стружкола осуществляется благодаря его само пружинистости. Следом устанавливают нож в леток инструмента и затягивают рукой клин в направляющих.

Для определения корректности выставления ножа, переворачиваем рубанок, сравниваем параллельность поверхностей лезвия и подошвы. Если замечаете, что необходимо произвести регулировку ножа, то приосвобождаете клин и устанавливаете нож в нужном положении и потом опять фиксируете.

Во время строгания ножом толщь снимаемой стружки должна быть равномерной. Чтобы обеспечить это необходимо произвести стружколом регулировку рубанка. Функции стружкола можно понять из его названия, и он должен вплотную прилегать к лезвию и располагаться на 1-2 мм над ним.

Далее нож со стружколом, закрепленным на нем ранее, устанавливают в колодку в леток и немного расклинивают. После при помощи молотка аккуратными постукиваниями устанавливают нож таким образом, дабы его острие располагалось параллельно подошве с небольшим выступом. Только потом нож фиксируется клином при помощи кулачкового или винтового механизма.

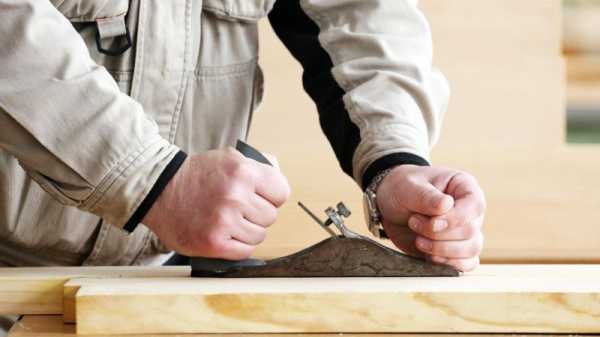

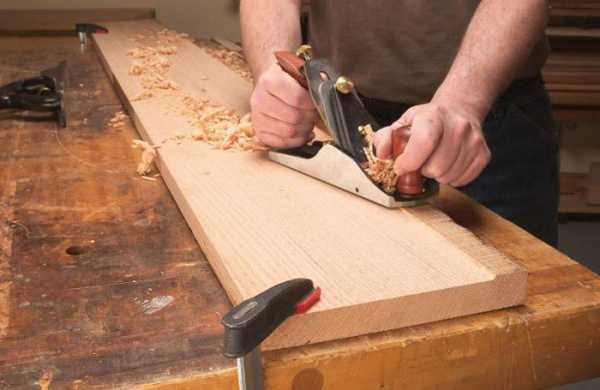

Для правильной работы с рубанком необходимо чтобы мастер находился сбоку от заготовки. Это позволит ему правильно и без особых усилий производить поступательные движения рубанком по обрабатываемой детали.

Во избежание опрокидывания при строгании необходимо придавливать вначале движения на его переднюю ручку, а ближе к концу — на заднюю.

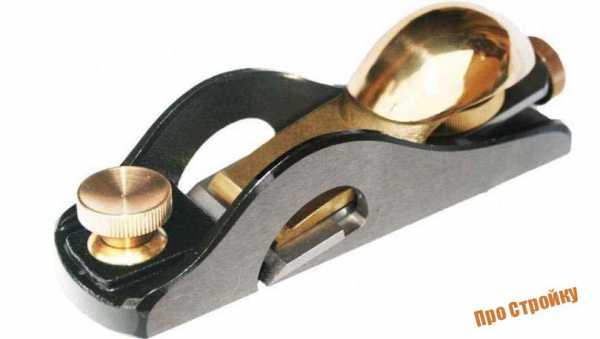

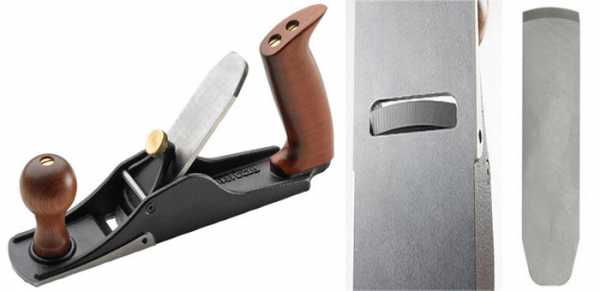

Прецизионный рубанок

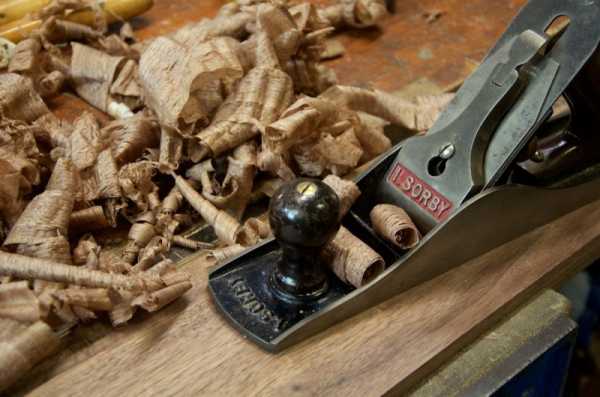

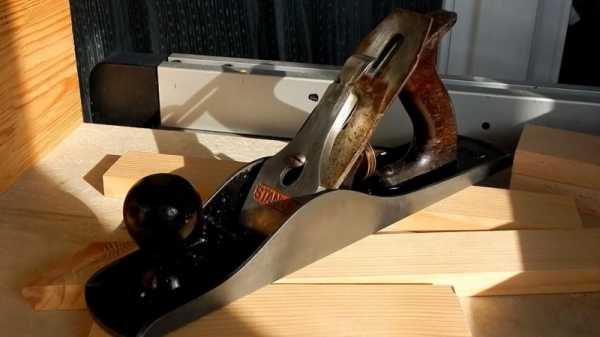

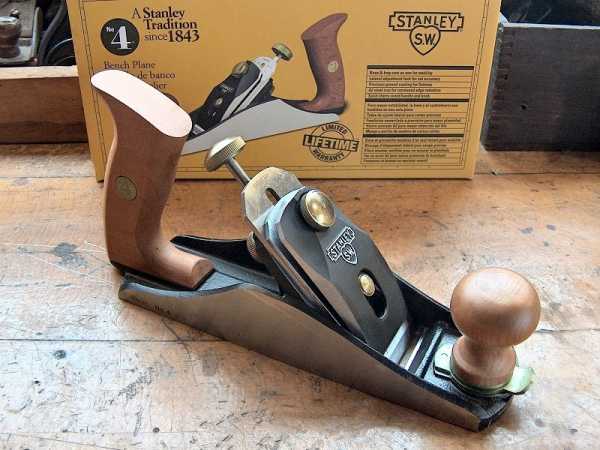

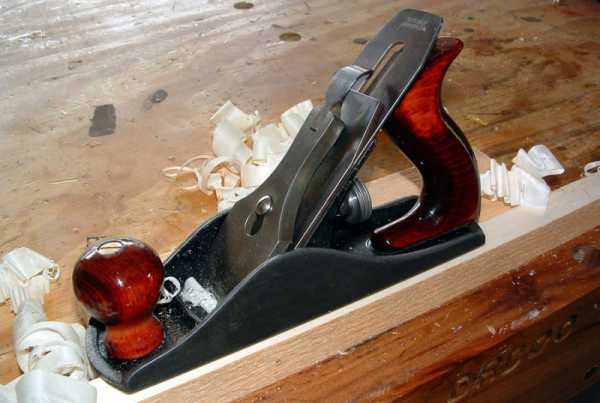

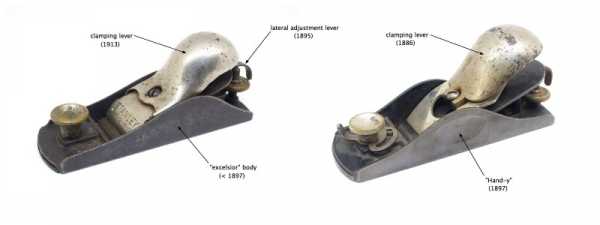

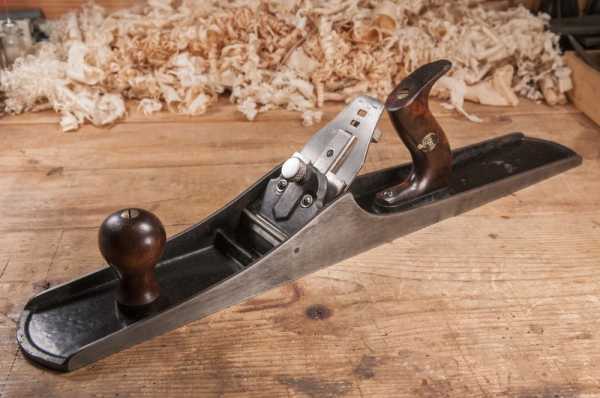

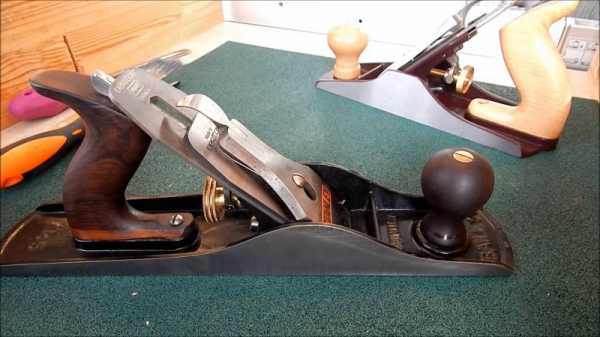

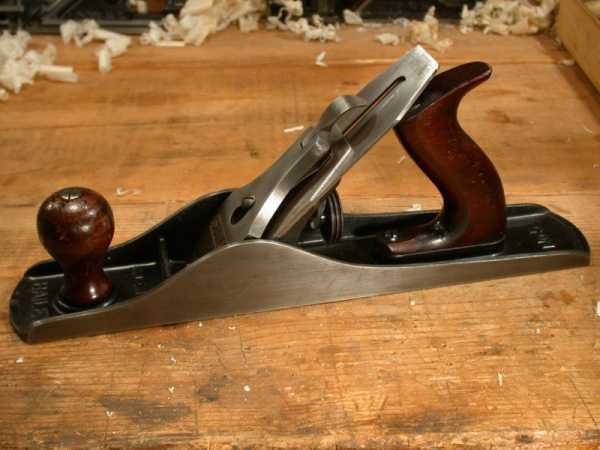

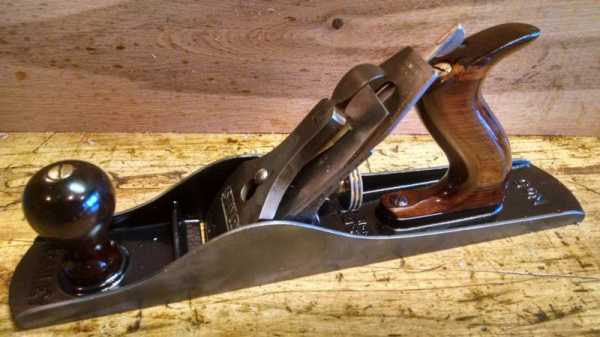

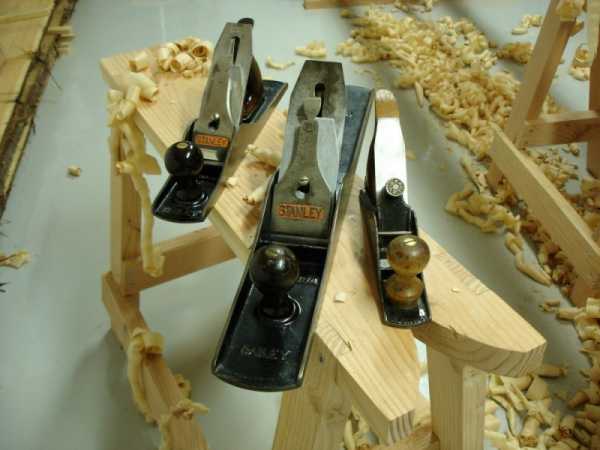

В современных экземплярах металлических рубанков с колодкой фиксация ножа чаще всего осуществляется винтом. А вторым винтом рубанка настраивается, с точностью до 10 микрометров, толщ снятия стружки.

Также они снабжены регулятором уклона ножа, которая делает возможным производить настройку установки лезвия ножа одним движением рычажка.

Сгорание кромок

Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

Советы:

  • Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
  • Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
  • Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
  • Постоянно производите поверку поверхности стальным угольников.

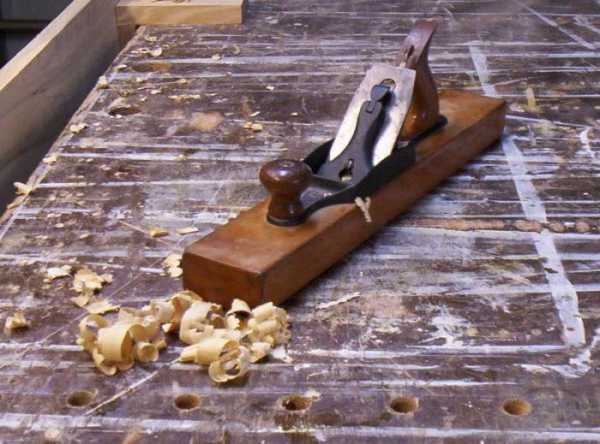

  • Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.

Строгание пластей

Для избавления от шероховатости на ровной поверхности хватит и обработки шлифтиком с фуганком. Шлифтик, рубанок с наклоном ножа до 60, предназначен для чистовой обработки древесины.

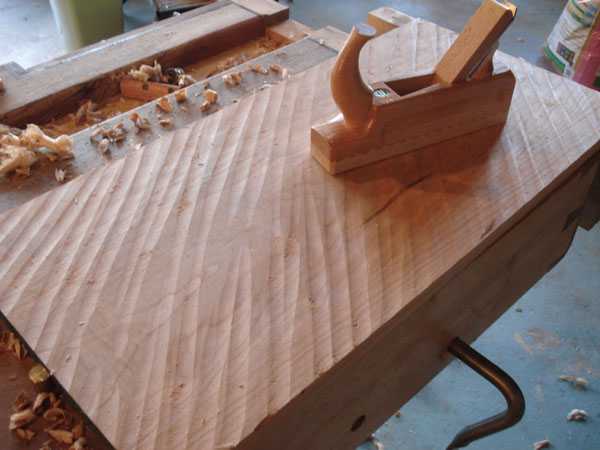

Для избавления от больших неровностей необходимо использовать шерхебель. Такой инструмент оснащается узким выпуклым резаком с лезвием в форме овала. Он может срезать стружку до 3 мм в толщь за одно прохождение. После обработки шерхебелем пласть необходимо обработать шлифтиком и фуганком для чистовой отделки.


Зачистка торцов

Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.

Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

Выбор рубанка

Принимая во внимания все вышеизложенное тип рубанка, который Вам необходим зависит от поставленных целей:

  • шерхебель предназначен для грубого строгания с возможностью снятия стружки большой толщины;
  • фуганка — для чистового строгания длинных заготовок;
  • шлифтик — для особо чистого строгания.

Фото ручного рубанка


Инструменты из раздела:

zdesinstrument.ru

Ручной рубанок. Виды. Устройство.Применение.Выбрать.Особенности

Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.

Конструкция рубанка

Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.

Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.

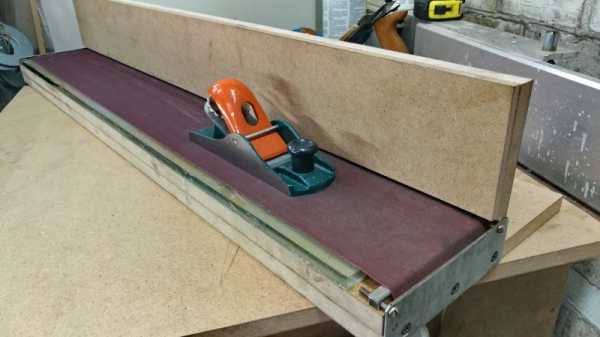

Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.

Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав напильником.

Разновидности рубанков

Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:

  • Прямого строгания.
  • Фигурного строгания.
Ручной рубанок плоского строгания
К категории рубанков плоского строгания относят:
  • Одинарные.
  • Двойные.
  • Шерхебели.
  • Шлифтики.
  • Фуганки.
  • Цинубели.
  • Обдирочные.

Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.

Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.

Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.

Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.

Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.

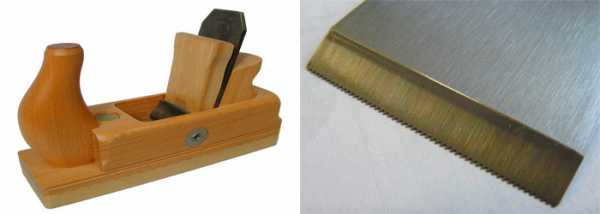

Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.

Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.

Рубанки для фигурного строгания

Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.

К фигурным рубанкам можно отнести:
  • Зензубели.
  • Кантенхобели.
  • Шпунтубели.
  • Федергубели.
  • Калевки.
  • Фальцгебели.
  • Штапы.

Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.

Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.

Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.

Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.

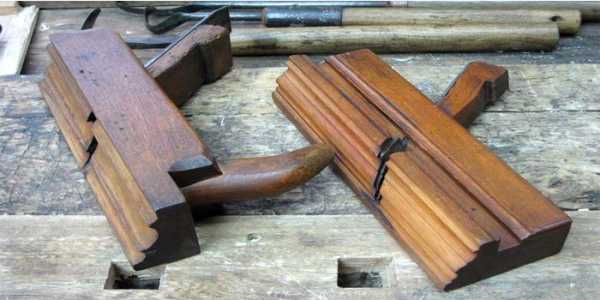

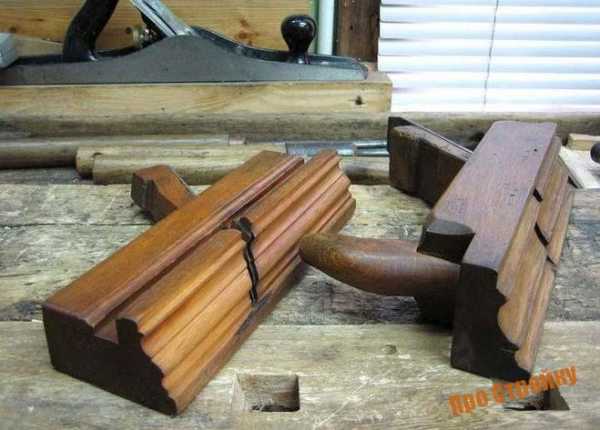

Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.

Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.

Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.

Настройка рубанка

Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.

Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.

Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.

Похожие темы:



tehpribory.ru

советы и отзывы. Как правильно пользоваться ручным рубанком по дереву

Несмотря на широкий ассортимент электрорубанков, предлагаемый магазинами, у столяров до сих пор довольно-таки большой популярностью пользуются обычные ручные инструменты. Дело в том, что с их помощью обработку дерева можно производить несколько качественнее. Чаще всего современные столяры имеют в запасе оба вида рубанков. Электрический применяют при начальной обработке заготовок, а ручной используют для их доводки.

Особенности конструкции

Чтобы знать, как выбрать хороший ручной рубанок, следует иметь представление о его конструкции. Состоят такие инструменты из следующих основных деталей:

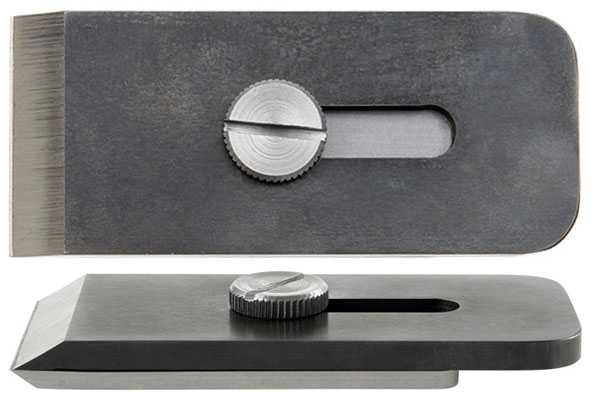

  1. Корпус. Этот элемент конструкции изготавливается чаще всего из дерева. Именно в нем крепятся все основные узлы рубанка.

  2. Нож. Затачивается под определенным углом.

  3. Зажим. Может выполняться из разных материалов. Это может быть металлическая пластина или брусок.

  4. Стружколоматель. Устанавливается немного выше ножа. Как уже можно судить по названию этого элемента, служит он для ломки стружки и ее направления.

  5. Регулировочный винт. Этот элемент конструкции отвечает за изменение положения ножа относительно обрабатываемой поверхности.

Такую конструкцию имеют все универсальные ручные рубанки по дереву. Основные элементы, описанные выше, присутствуют и в других, специализированных разновидностях. На корпусе любого рубанка, помимо всего прочего, присутствуют и две ручки.

На что обратить внимание при выборе

Основным элементом конструкции рубанка является нож. Именно на его качество следует обратить внимание в первую очередь. Изготовлен этот элемент должен быть из качественной стали. В этом случае рубанок можно будет максимально долго использовать без необходимости заточки. Конечно, определить, насколько удачный материал был выбран для ножа рубанка, визуально сложно. Поэтому в первую очередь стоит обратить внимание на репутацию фирмы изготовителя.

Разумеется, режущий инструмент ни в коем случае не должен шататься. При покупке стоит проверить и переднюю ручку. Она также должна держаться крепко. Кроме того, при выборе рубанка следует обратить внимание на размеры ручки для правой руки. Длина этого элемента бывает разной. Инструмент с маленькой ручкой человеку с большими кистями может просто не подойти.

Разновидности

Разумеется, выбирать ручной рубанок следует, исходя и из того, для каких конкретно целей он будет предназначен. Сегодня в продаже существует несколько разновидностей рубанков. Наиболее востребованными считаются:

  • Универсальный. Это обычный рубанок, которым можно выполнять большинство столярных работ.

  • Фуганок. Корпус у этого инструмента длиннее, чем у обычного. Используется фуганок для обработки габаритных заготовок.

  • Торцевой рубанок. Нож у такого инструмента расположен под более пологим углом. Это позволяет качественно обрабатывать именно торцевое волокно.

  • Зензубель. Рубанок этой разновидности используется в основном для выборки разного рода столярных соединений и фальцев.

Отзывы о марках рубанков

На современном рынке реализуется столярный инструмент этого типа от разных производителей. Многие марки отличаются очень неплохим качеством. Хорошие отзывы мастеров, к примеру, заслужили рубанки таких компаний, как Bailey и Handyman. Инструменты Bailey ценятся прежде всего за отличное качество ножей и долгий срок службы. Заточка ножа ручного рубанка этой марки производится довольно-таки редко. Иногда встречаются комментарии, в которых упоминается о не слишком качественной сборке. Но даже если в купленном инструменте и обнаруживаются какие-нибудь недочеты, их обычно можно легко и быстро устранить, причем самостоятельно. Рубанки Handyman, судя по отзывам, также являются удобными и надежными. Их недостатком считается только не слишком аккуратный дизайн.

Не советуют опытные мастера приобретать продукцию марки Groz (Индия). Несмотря на то что изделия этой марки относятся к разряду дорогих, особенно хорошим качеством они, судя по отзывам, не отличаются. Качество сборки у них просто отвратительное, и при этом работать ими неудобно.

Как пользоваться

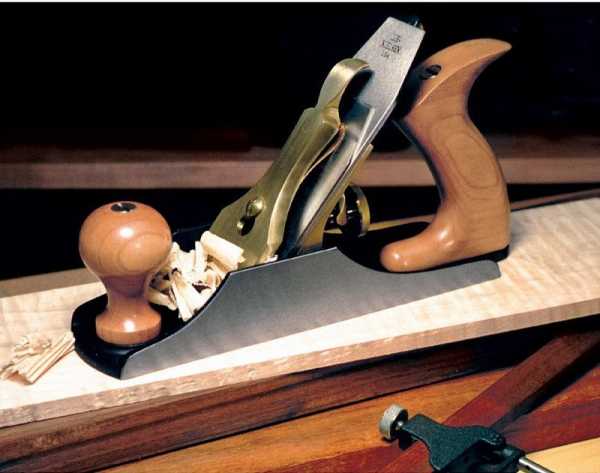

Ручные рубанки по дереву отличаются простотой конструкции, и пользоваться ими довольно-таки легко. Главное — выполнять работу плавно, без рывков. В особенности это касается очень длинных заготовок. При соблюдении этого условия поверхность готового изделия получится очень аккуратной и ровной. Стоять при строгании следует сбоку от заготовки, выставив одну ногу вперед.

Верхнюю и нижнюю поверхность изделий обрабатывать очень просто. Несколько сложнее выполнять работу на кромках. В этом случае важно очень прочно закрепить нож. Вибрировать в колодке он не должен ни в коем случае. Строгать кромки положено исключительно по направлению волокон.

Существует также методика, позволяющая качественно обрабатывать и очень широкие заготовки. В этом случае изделие сначала прострагивают рубанком по диагоналям, придерживаясь направления волокон. Далее плоскость проверяется на ровность с помощью специальной линейки. На заключительном этапе выполняется доводка. При этом с заготовки снимается тонкий слой стружки параллельно кромке.

Как наточить нож

Разумеется, ручной рубанок, как и любой другой инструмент, требует определенного ухода. Из какой бы хорошей стали ни был изготовлен нож этого инструмента, рано или поздно он все равно затупится, и его придется точить. Чаще всего эта процедура выполняется на специальном камне, называемом оселком. Последний предварительно смачивается водой. При проведении заточки желательно увлажнять и сам нож. Прижимать его к камню следует как можно плотнее.

Угол заточки ручного рубанка в зависимости от модели может быть разным. Чаще всего этот показатель равен 30 градусам. При работе на оселке обычно просто обращают внимание на то, каким образом лезвие было заточено изначально.

Иногда опытные столяры точат нож рубанка и на круге. В этом случае прижимать его следует не к кромке, а к боковой поверхности. При использовании круга может также получиться довольно-таки качественная заточка. Рубанок ручной с таким ножом использовать будет очень удобно. Но только при условии применения абразивного мелкозернистого абразивного круга. После заточки на таком инструмента обычно производится доводка. Выполняют эту процедуру или на куске наждачки, закрепленной на столе, или на бруске. Проверить качество заточки довольно-таки легко. Для этого нужно просто внимательно осмотреть лезвие. Если оно не блестит, значит, нож достаточно острый для того, чтобы им можно было пользоваться.

Как настроить ручной рубанок правильно

Для выполнения этой процедуры понадобится особая отвертка. Такие инструменты предназначены для настройки именно рубанков. Их отличительной особенностью является большая ширина и незначительная длина. Основной целью настройки рубанка является установка величины выхода лезвия над поверхностью подошвы. Если нож будет выступать слишком далеко, рубанок начнет снимать очень толстую стружку. Незначительно же выставленное лезвие будет просто скользить по поверхности древесины.

Для первоначальной обработки заготовок показатель выхода ножа должен составлять около 0.5 мм. Если рубанок предполагается использовать для чистовой обработки, лезвие должно выступать над подошвой немного меньше.

Как правильно хранить

Опытные мастера считают, что тупится нож для ручного рубанка по большей мере даже не во время работы, а из-за неправильного хранения. После окончания остругивания заготовок этот инструмента следует очистить от стружки и положить в специально предназначенный для него ящик. При этом положение инструмента должно быть таким, чтобы выступающее из корпуса лезвие ножа находилось не внизу, а сбоку.

Если ручной рубанок предполагается хранить очень долгое время, перед укладкой в ящик его обязательно нужно разобрать и хорошенько почистить. Ножи и другие металлические части при этом следует протереть промасленной ветошью.

fb.ru

Назначение и виды рубанков – уникального инструмента для обработки древесины

Практически невозможно вообразить столярную или плотницкую работу без использования целого арсенала специальных приспособлений вроде рубанка или фуганка, или шерхебеля. Каждый из этих инструментов, в принципе похожих, обладает индивидуальностью, неповторимым нравом. Сегодня, когда массовое производство занимает лидирующие позиции и автоматизируются все процессы, в том числе и в деревообрабатывающей промышленности, ручной инструмент все больше уходит в историю. Маловероятно, что кто-то сейчас изготавливает в своем гараже табуреты, однако пришло время вспомнить школьные уроки трудового обучения и воздать должное архаичным традиционным рубанкам.

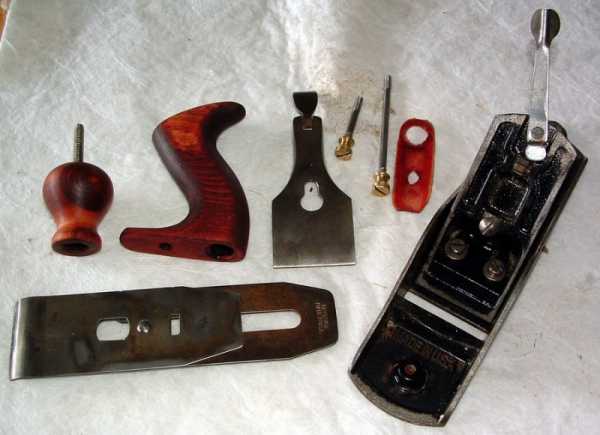

Главными составляющими любого рубанка являются: железко (нож), колодка, клин. Далее рубанки могут подразделяться на различные группы в зависимости от габаритов, целевого назначения и дополнительной оснастки.

Виды рубанков

Из великого множества существующих вариаций рубанков можно выделить:

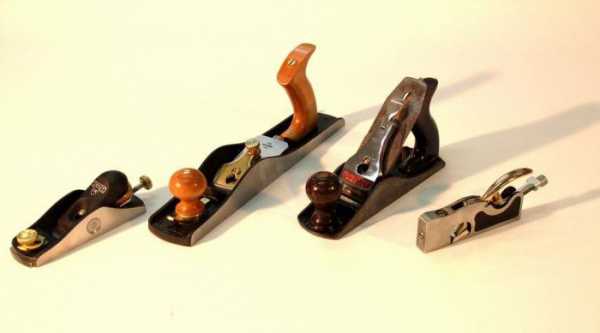

  • Ручные или механические. Могут быть либо полностью исполнены из ПВХ, металла или древесины, либо из комбинации этих материалов; от этого аспекта зависят технические свойства строительного инструмента. В части функциональных возможностей рубанки не имеют существенных различий.

  • Электрические. Оснащение электродвигателем расширяет функциональность и повышает эффективность и производительность рубанка, позволяя достигать больших результатов с меньшими трудозатратами.

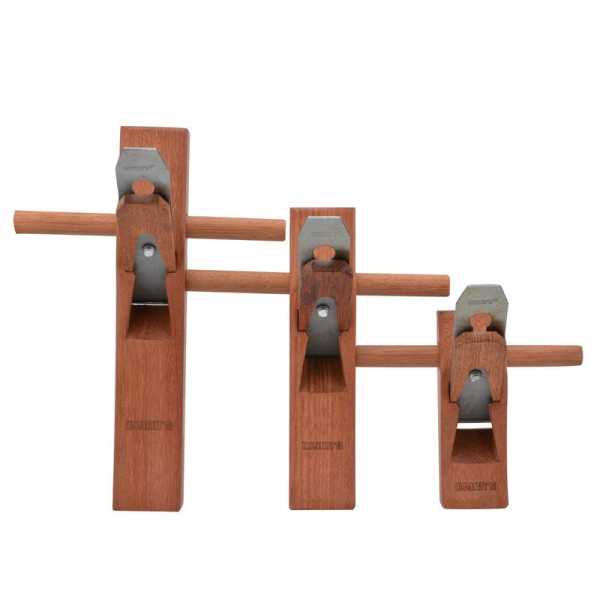

  • Деревянные рубанки пользуются наибольшей популярностью в домашних условиях.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

  • Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки, придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

Отличия шерхебеля от рубанка

В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

Фуганок

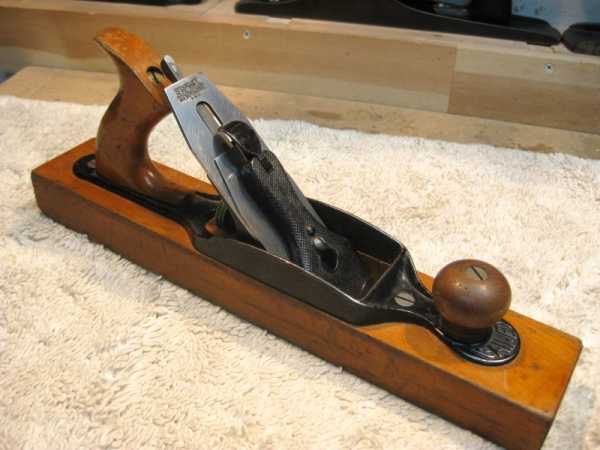

  • Фуганок. Это ручной рубанок, оснащенный двойным резцом. Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

Различие

Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса. Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

Классификация

В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

  1. Плоского строгания;
  2. Фигурного строгания.

Рубанки плоского строгания, типы

  • Полуфуганок. Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.
  • Медведка больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

  • Шлифтик используется для финишной зачистки поверхностей и нивелирования дефектов, возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

  • Цинубель служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.

  • Рубанок торцовый используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.
  • Рубанок одиночный применяется для повторной обработки. При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.
  • Двойной рубанок имеет стружколом, помимо ножа, что повышает качество обработки.

Фигурного строгания, виды

  • Зензубель (отборник) оснащен двойным ножом, благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

  • Федергубель отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

  • Фальцгебель, как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.
  • Штабгобель и штабгалтель – благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

  • Шпунтубель (пазник) используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

Пазник также часто снабжен специальным ребром или переставной линейкой для прострагивания паза строго на заданном расстоянии от среза.

  • Калевка используется преимущественно для фигурной обработки и придания специфических форм, таких как: карнизы, багет, дверные проемы. Имеет ступенчатую подошву и фигурные резцы, позволяющие выполнить требуемые профили.

  • Грунтубель представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

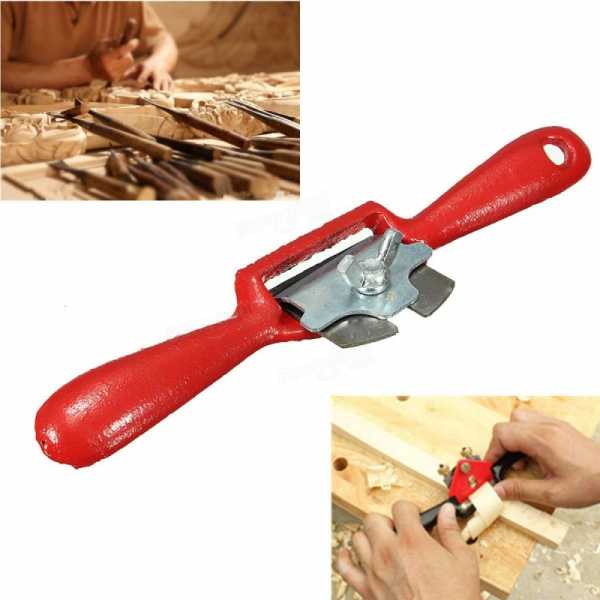

  • Горбач (американка) применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

prostrouky.ru

ручной рубанок

Особенности

Примечательно, что инструмент известен в нашей стране под немецким названием "рубанок", тогда как он был изобретен гораздо раньше - в Древней Греции. Об этом свидетельствуют находки археологов, а также сохранившиеся фрески.





При этом не ясно, когда именно рубанок появился на Руси, был ли он известен в допетровскую эпоху или нет. Большинство исследователей склоняются к версии, что рубанок, а также многие другие инструменты, появились на Руси именно со времене преобразований Петра I. В любом случае, русский мужик спокойно обходился и без рубанка, что метко подметил корреспондент французской газеты Le Nord в середине XIX века: "Русский мужик хороший ямщик, хороший плотник, и топор, который он всегда носит при себе, заменяет ему и пилу, и долото, и рубанок" ("Русский вестник", 1856 г., том 5).





Разновидности

Рубанки можно разделить на две группы в зависимости от того, используются они для прямого или профильного строгания.



ПРЯМОЕ СТРОГАНИЕ

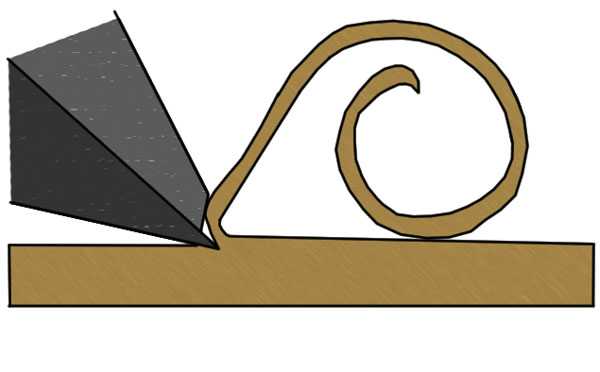

Рубанок с двойным ножом: нож со стружколомом (см фото), попадая на который стружка своевременно заламывается и свободно идет вверх вдоль ножа, заворачиваясь. Таким образом, стружколом предотвращает отщепление, отрыв стружки от поверхности дерева и, соответственно, образование на ней неровностей. Такой рубанок используют для чистовой обработки дерева, торцов, свилеватой древесины.





Шерхебель: узкий рубанок с лезвием овальной формы. Используется для первичного, грубого строгания древесины. Может снимать слой до 3 мм, после обработки поверхность неровная и нуждается в обработке рубанками для чистового строгания.

Автор John Snyder

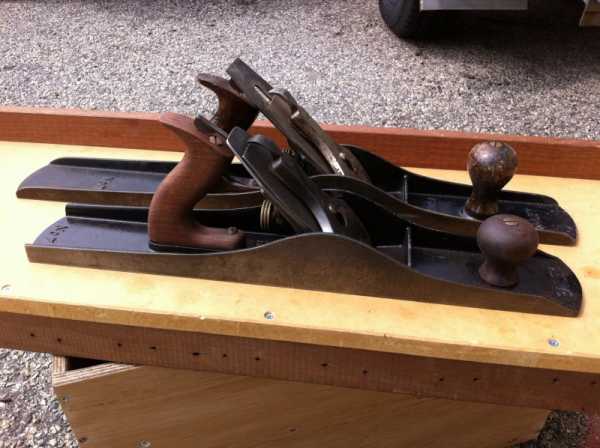

Фуганок - отличается значительно большей длиной, чем обычный рубанок. Применяется для окончательной, чистовой обработки больших участков из дерева, досок, длинных и крупных деталей. Длина колодки - обычно 60-80 см, но может быть и больше. В передней части имеется пробка для выбивания ножа из летка ударом молотка по ней.

Полуфуганок: как фуганок, но короче - длина колодки обычно 50-60 см или менее. Они предназначены для обработки более коротких деталей.



Шлифтик: рубанок с укороченным корпусом, нож находится под большим углом к подошве (до 60 градусов). Используется для строгания задиров, свилеватостей, торцов. Благодаря узкой прорези (около 5 мм) и тому, что лезвие выходит примерно на 0,5 мм, снимает тонкую стружку. Другие названия: шлихтик, шлихтубель.

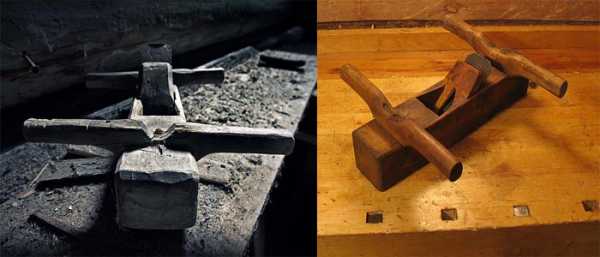

Медведка (медведок) - имеет большую длину и две пары боковых поперечных рукояток. Предназначен для работы вдвоем, в четыре руки. Используется для выстругивания больших деревянных площадей, таких как бревна, доски. Боковые ручки могут обычно изготовлены из двух перекладин, которые либо крепятся сверху, либо вставляются насквозь. Также есть вариации с дополнительной центральной рукояткой.для выборки фальцев, четвертей, а также для зачистки. В корпусе инструмента имеются ножи в виде лопаток и боковое отверстие для выхода стружки.



ПРОФИЛЬНОЕ СТРОГАНИЕ

Автор: Elm

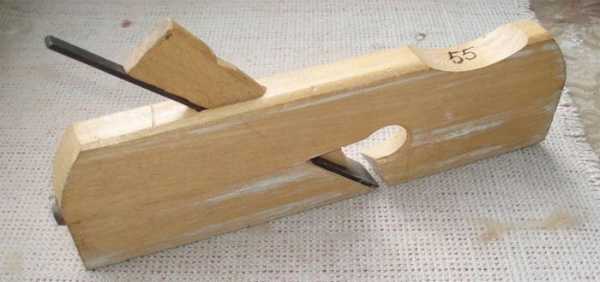

Зензубель (он же "четвертник", "закройник") - вид рубанка, предназначен для выборки и зачистки фальцев по краю доски или бруска. Подошва плоская, что позволяет делать фальцы разной глубины и размера. Боковое отверстие для выхода стружки.



Фальцгебель (он же "фальцгобель", "фальцхебель", "фальцгубель") - разновидность зензубеля, предназначен для выборки и зачистки фальцев, четвертей. Ступенчатая подошва, что позволяет делать фальцы определенного размера, поэтому в некоторых моделях предусмотрена смена подошвы для изготовления фальцев разного размера. Боковое отверстие для выхода стружки.



Шпунтубель (он же "шпунтгобель", "пазник") - предназначен для выборки пазов, шпунтов, на расстоянии от края. Конструкция, состоящая из двух колодок, соединенных винтами, позволяет менять расстояние, на котором выбирается паз, - колодки можно сдвигать или раздвигать.

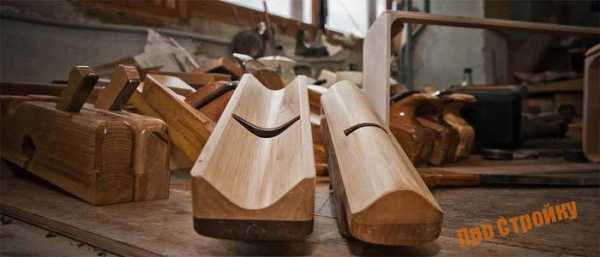

Галтель - имеет выпуклые нож и подошву и предназначен для изготовления полукруглых канавок и желобов, полукруглых углублений в дереве. Колодки бывают как узкие, так и широкие - для выборки канавок разной ширины.

Автор Dan



Калевка (он же "карнизник", "калевочник") - рубанок с фигурным резцом, предназначен для профильного строгания. Подошва имеет форму, обратную "зеркальную" обрабатываемой поверхности. Существуют модели со сменной подошвой - для смены профиля.

Автор Bittersweet Lady

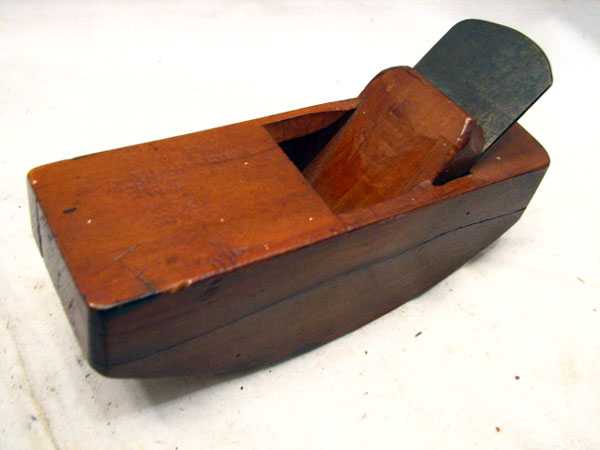

Рубанок-горбач - предназначен для обработки вогнутых или выпуклых поверхностей. Радиус подошвы рубанка нужно подбирать в соответствии с изгибом обрабатываемой поверхности. Современные модели позволяют менять степень изгиба подошвы рубанка, делая ее как изогнутой, так и вогнутой.



www.tatianka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
