Зачем нужен конденсатор для электродвигателя

Многие владельцы довольно часто оказываются в ситуации, когда требуется подключить в гараже или на даче такое устройство, как трехфазный асинхронный двигатель к различному оборудованию, в качестве которого может выступать наждачный или сверлильный станок. При этом возникает проблема, поскольку источник рассчитан на однофазное напряжение. Что же здесь делать? На самом деле эту проблему решить довольно легко путем подключения двигателя по схемам, используемым для конденсаторных. Чтобы реализовать этот замысел, потребуются рабочий и пусковой конденсатор , часто именуемые как фазосдвигающие. Возможно для кого-то будет затруднительно рассчитать этот параметр по приведенной выше формуле.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Проверка и замена пускового конденсатора
• Работа электродвигателя без конденсатора
• Конденсаторы для запуска электродвигателя
• Отличия пусковых конденсаторов на 220В от рабочих
• Как подобрать конденсаторы для электродвигателя. Для чего на самом деле нужен конденсатор
• Назначение и подключение пусковых конденсаторов для электродвигателей

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы. Как подобрать и подключить.

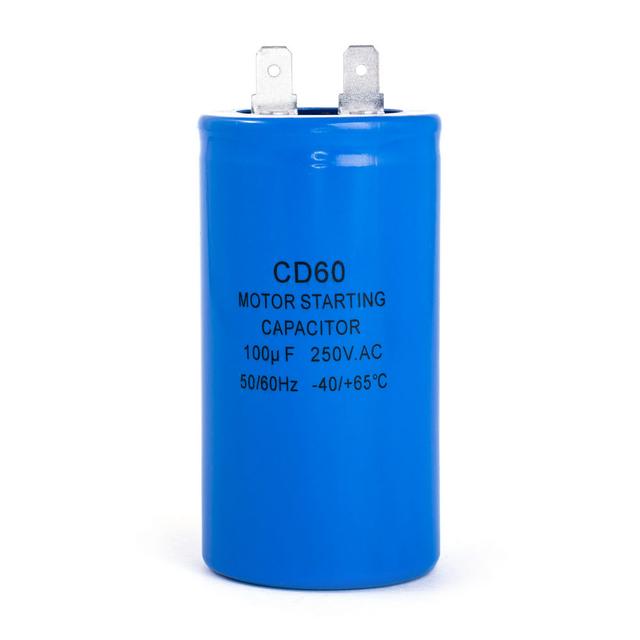

Проверка и замена пускового конденсатора

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов.

Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней.

Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции. Завод активно участвует в тематических выставках, региональных тематических мероприятиях. Моторные конденсаторы производства ООО «Нюкон» серии К предназначены для соединения с обмотками асинхронных электродвигателей, питающихся от однофазной сети чаcтотой не более 60Гц, а также для перевода трехфазных двигателей на питание от однофазной сети.

В целях безопасности все пусковые конденсаторы должны использоваться с разрядным резистором. Сопротивление разрядного резистора подбирается так, чтобы по истечении 50 секунд полностью снять остаточное напряжение с конденсатора.

В случаях когда конденсатор используется при последовательной схеме включения со вспомогательной обмоткой электродвигателя, напряжение на клеммах конденсатора при рабочей скорости может быть значительно выше напряжения сети. В процессе эксплуатации конденсаторов они могут устанавливаться непосредственно в физическом контакте с электродвигателем. В этом случае при выборе типа конденсатора необходимо учитывать, что конденсатор будет подвергаться воздействию повышенной температуры и вибраций — как от самого электродвигателя, так и от других пассивных элементов различного рода устройств, в составе которых будет применятся конденсатор.

В процессе выбора необходимой емкости и рабочего напряжения нужно учитывать фактор резонанса, то есть когда значения напряжения вспомогательной обмотки электродвигателя и конденсатора находятся в околорезонансной точке. В этом случае происходит повышение напряжения на клеммах изделия.

Предельное напряжение на клеммах пускового конденсатора должно быть не более В, а его емкость выбирается, как правило, в два и более раз больше емкости рабочего конденсатора. Для определения пусковой емкости Спуск. В случае если пуск двигателя происходит без нагрузки, пусковая емкость не требуется. Для получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп. Рис 1. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве.

При пуске конденсаторного асинхронного двигателя оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов. Пользуясь данным сайтом и любым его сервисами, Вы подтверждаете свое согласие на обработку персональной информации.

Расположение завода:. Контакты Покупателю Пресс-центр О заводе. Спасибо за интерес, проявленный к нашей Компании. Версия для печати. Как показывает практика, на каждые Вт мощности электродвигателя требуется около мкФ. Область применения конденсаторов для асинхронных двигателей Таблица: Область применения конденсаторов для асинхронных двигателей рабочий пусковой Применение В схемах асинхронных электродвигателей В схемах асинхронных электродвигателей Тип подключения Последовательно со вспомогательной обмоткой электродвигателя Параллельно рабочему конденсатору В качестве Является фазосмещающим элементом Предназначение Позволяет получить круговое вращающееся магнитное поле, необходимое для работы электродвигателя Позволяет получить магниное поле, необходимое для повышения пускового момента электродвигателя Время включения В процессе работы электродвигателя В момент пуска электродвигателя Существуют две основные области применения конденсаторов для асинхронных электродвигателей.

Приблизительный расчет для данного типа соединения производится по следующей формуле: Сраб. Рис 2. Подбор конденсаторной установки:. Номинальная мощность, кВАр. Построить маршрут к заводу из: м.

Черкизовская ; м. Щёлковская ; м. Преображенская пл. Адрес: г. Москва, ул. Амурская д. Будем рады Вашему обращению в нашу компанию. Представьтесь, пожалуйста:. Название компании:. Выберите предпочтительный способ связи с заводом, либо используйте оба варианта. Введите e-mail:. Введите телефон с кодом города :. Я даю согласие на обработку моих персональных данных. Если отправляете другу, укажите от кого:. Корзина 0 0.

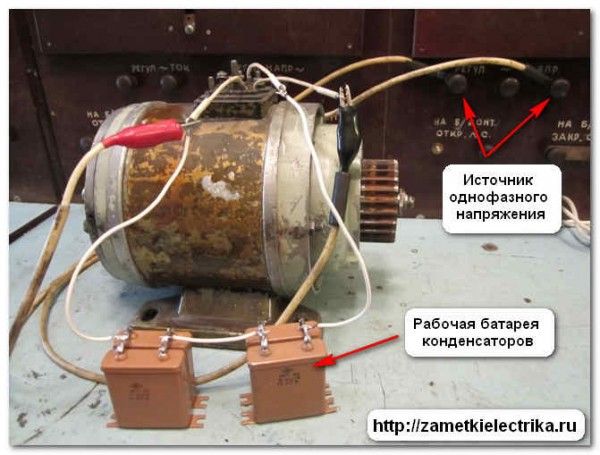

Работа электродвигателя без конденсатора

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней. Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции.

В случаях когда конденсатор используется при последовательной схеме включения со вспомогательной обмоткой электродвигателя, напряжение на.

Конденсаторы для запуска электродвигателя

В этой статье поговорим о конденсаторных двигателях, которые по сути являются обычными асинхронными, отличающимися лишь способом подключения к сети. Затронем тему подбора конденсаторов, разберем причины необходимости точного подбора емкости. Отметим основные формулы, которые помогут в приблизительной оценке требуемой емкости. Конденсаторным двигателем называется асинхронный двигатель , в цепь статора которого включена дополнительная емкость, с целью создать сдвиг фаз тока в обмотках статора. Зачастую это касается однофазных цепей при использовании трехфазных или двухфазных асинхронных двигателей. Обмотки статора асинхронного двигателя физически сдвинуты друг относительно друга, и одна из них включается непосредственно в сеть, в то время как вторая, либо вторая и третья подключаются к сети через конденсатор. При этом модули магнитной индукции обмоток должны получиться одинаковыми, чтобы магнитные поля обмоток статора оказались бы сдвинуты относительно друг друга так, чтобы суммарное поле вращалось по кругу, а не по эллипсу, увлекая за собой ротор с наибольшей эффективностью. Очевидно, ток и его фаза в подключенной через конденсатор обмотке связаны как с емкостью конденсатора, так и с эффективным импедансом обмотки, который в свою очередь зависит от скорости вращения ротора. При старте двигателя импеданс обмотки определяется лишь ее индуктивностью и активным сопротивлением, поэтому он относительно мал в момент пуска, и здесь нужен конденсатор большей емкости для обеспечения оптимального пуска.

Отличия пусковых конденсаторов на 220В от рабочих

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора -характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой нано, микро и т. Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

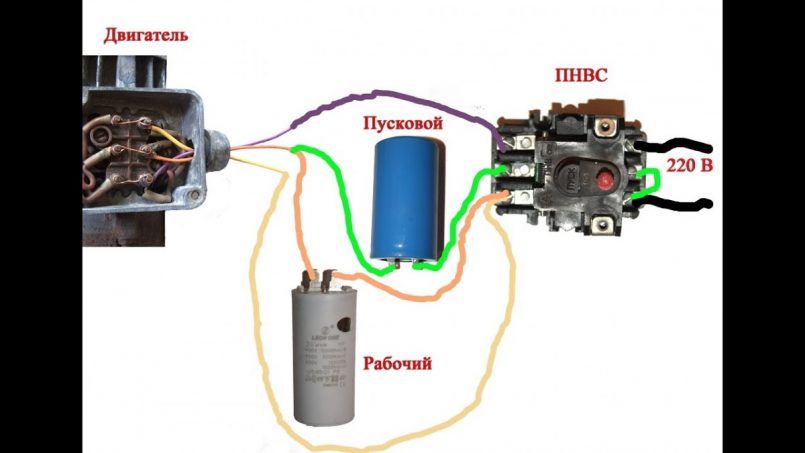

Как подобрать конденсаторы для электродвигателя. Для чего на самом деле нужен конденсатор

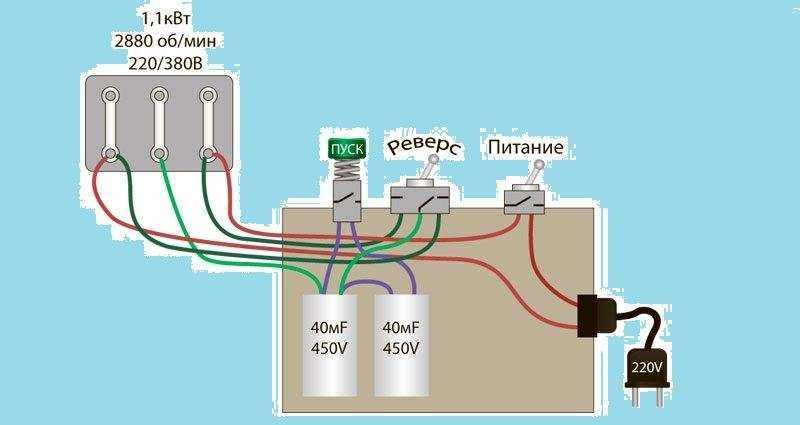

Асинхронный трехфазный двигатель можно подключить без особого ущерба к обычной однофазной электрической сети через конденсаторы. С их помощью обеспечивается запуск и достижение нужных режимов функционирования при такой системе питания. Различают рабочий и пусковой конденсаторы. Они заключаются в их предназначении, ёмкости, способе присоединения, а также в условиях работы. Первое различие заключается в том, что рабочий первый конденсатор служит для сдвига фаз.

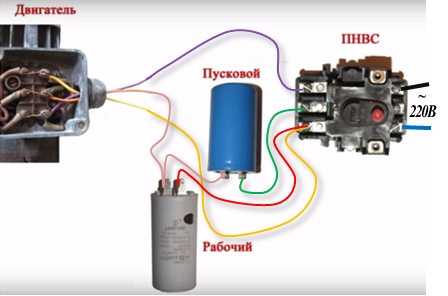

Назначение и подключение пусковых конденсаторов для электродвигателей

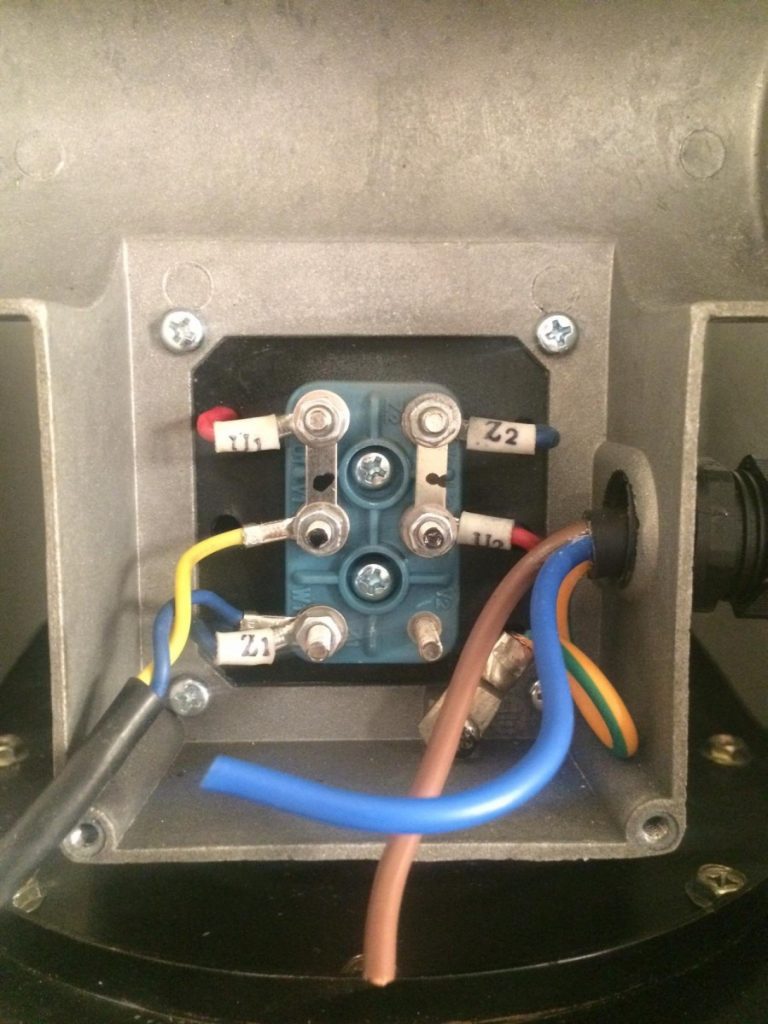

Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены «треугольником» см. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме. На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Эти пучки проводов представляют собой «начала» и «концы» обмоток двигателя. При включении трёхфазного электродвигателя в однофазную сеть, в схему «треугольник» добавляются пусковой конденсатор Сп, который используется кратковременно только для запуска и рабочий конденсатор Ср. В качестве кнопки SB для запуска эл.

отличия от рабочего и подключение электродвигателей. Отличия между ними Для чего нужен пусковой конденсатор? Основные .. не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?.

Наибольшая нагрузка на электродвигатель действует на момент его старта. Именно в этой ситуации пусковой конденсатор начинает работать. Также отметим, что во многих ситуациях пуск проводится под нагрузку.

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб!

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр.

Конденсатор — электронный компонент, предназначенный для накопления электрической энергии. По характеру работы он относится к пассивным элементам. В зависимости от режима работы, в которой работает элемент, различают конденсаторы постоянной емкости и переменной как вариант — подстроечные. По виду рабочего напряжения: полярные — для работы при определенной полярности подключения, неполярные — могут использоваться как в цепи переменного, так и постоянного тока. При параллельном соединении результирующая емкость суммируется. Это важно знать при подборе необходимой емкости для электрической цепи. Пусковой конденсатор предназначен для кратковременной работы — запуск двигателя.

Конденсатор представляет собой пассивный электронный компонент, который имеет два полюса с определенным или переменным значением емкости. Еще он обладает малой проводимостью. Важно разобраться, для чего нужно конденсатор в электродвигателе и автомобиле , поскольку согласно информации, представленной на форумах, у многих людей неправильное представление по этому поводу, и они просто недооценивают значимость этого устройства.

Для чего нужен конденсатор и как он работает

Конденсатор (от латинского слова «condensare» — «уплотнять», «сгущать») — это двухполюсное устройство с определённой величиной или переменным значением ёмкости и малой проводимостью, которое способно сосредотачивать, накапливать и отдавать другим элементам электрической цепи заряд электрического тока.

Конденсатор или как его еще называют сокращенно просто «кондер» — это элемент электрической цепи, состоящий в самом простом варианте из двух электродов в форме пластин (или обкладок), которые накапливают противоположные разряды и поэтому они разделены между собой диэлектриком малой толщины по сравнению с размерами самих электропроводящих обкладок. На практике же, все выпускаемые конденсаторы представляют собой многослойные рулоны лент электродов в форме цилиндра или параллелепипеда, разделенных между собой слоями диэлектрика.

Принцип работы конденсатора

По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости.

Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда. При зарядке на одной пластине будут собираться отрицательно заряженные частицы- электроны, а на другой – ионы, положительно заряженные частицы. Диэлектрик выступает препятствием для их перескакивания на противоположную сторону конденсатора.При зарядке растет и напряжение с нуля перед началом зарядки и достигает в самом конце максимума, равного напряжению источника питания.

Разрядка конденсатора. Если после окончания зарядки отключить источник питания и подключить нагрузку R, то он сам превратится в источник тока. При подключении нагрузки образовывается цепь между пластинами. Отрицательно заряженные электроны двинуться через нагрузку к положительно заряженных ионам на другой пластине по закону притяжения между разноименными зарядами.В момент подключения нагрузки, начальный ток по закону Ома будет равняться величине напряжения на электродах (равного в конце зарядке конденсатора напряжению источника питания), разделенному на сопротивление нагрузки.
После того как пошел ток, конденсатор начинает постепенно  терять заряд или разряжаться. Одновременно с этим начнет снижаться величина напряжения, соответственно по закону Ома и ток. В то же время чем выше уровень разряда обкладок, тем ниже будет скорость падения напряжения и силы тока. Процесс завершится после того, как напряжение на электродах конденсатора станет равно нулю.

Время зарядки конденсатора на прямую зависит от величины его емкости. Чем большей она величины, тем дольше будет проходить по цепи большее количество заряда.

Время разрядки зависит от величины подключенной нагрузки. Чем больше подключено сопротивление R, тем меньше будет ток разрядки.

Для чего нужен конденсатор

Конденсаторы широко используются во всех электронных и радиотехнических схемах. Они вместе с транзисторами и резисторами являются основой радиотехники.

Применение конденсаторов в электротехнических устройствах и бытовой технике:

• Важным свойством конденсатора в цепи переменного тока является его способность выступать в роли емкостного сопротивления (индуктивное у катушки). Если подключить последовательно конденсатор и лампочку к батарейке, то она не будет светиться. Но если подключить к источнику переменного тока, то она загорится. И светиться будет тем ярче, чем выше емкость конденсатора. Благодаря этому свойству они широко применяются в качестве фильтра, который способен довольно успешно подавлять  ВЧ и НЧ помехи, пульсации напряжения и скачки переменного тока.
• Благодаря способности конденсаторов долгое время накапливать заряд и затем быстро разряжаться в цепи с малым сопротивлением для создания импульса, делает их незаменимыми при производстве фотовспышек, ускорителей электромагнитного типа, лазеров и т. п.
• Способность конденсатора накапливать и сохранять электрический заряд на продолжительное время, сделало возможным использование его в элементах для сохранения информации. А так же в качестве источника питания для маломощных устройств. Например, пробника электрика, который достаточно вставить в розетку на пару секунд пока не зарядится в нем встроенный конденсатор и затем можно целый день прозванивать цепи с его помощью. Но к сожалению, конденсатор значительно уступает в способности накапливать электроэнергию аккумуляторной батареи из-за токов утечки (саморазряда) и неспособности накопить электроэнергию большой величины.
• Конденсаторы используются при подключении электродвигателя 380 на 220 Вольт. Он подключается к третьему выводу, и благодаря тому что он сдвигает фазу на 90 градусов на третьем выводе- становится возможным использования трехфазного мотора в однофазной сети 220 Вольт.
• В промышленности конденсаторные установки применяются для компенсации реактивной энергии.

В следующей статье мы рассмотрим подробно основные характеристики и типы конденсаторов.

Для чего нужен конденсатор?

Конденсатор представляет собой пассивный электронный компонент, который имеет два полюса с определенным или переменным значением емкости. Еще он обладает малой проводимостью. Важно разобраться, для чего нужно конденсатор в электродвигателе и автомобиле, поскольку согласно информации, представленной на форумах, у многих людей неправильное представление по этому поводу, и они просто недооценивают значимость этого устройства.

Для чего нужен конденсатор?

Устройство используется во всех электрических и радиотехнических схемах. Для каких целей в схему включают конденсатор:

1. Выступает в роли сопротивления, что позволяет использовать его в качестве фильтра, чтобы подавлять ВЧ и НЧ помехи.
2. Применяют для фотовспышек и лазеров, а все благодаря способности устройства накапливать заряд и быстро разряжаться, создавая импульс.
3. Помогает компенсировать реактивную энергию, что позволяет использовать его в промышленности.
4. Благодаря умению накапливать и долгое время сохранять заряд конденсатор можно использовать для сохранения информации и для питания маломощных устройств.

Для чего нужен автомобильный конденсатор?

Это устройство может выполнять несколько функций в автомобиле. Например, их используют, чтобы создать высокие показатели напряженности во всей электрической системе в авто. Чаще всего конденсатор применяют для автомобильной акустики. Говоря о том, зачем нужен конденсатов в автозвуке, заметим, что его основное предназначение заключается в помощи усилителю быстро отдавать имеющуюся мощность на пиках низких частот.

Если в акустической системе конденсатор не используется, тогда звук баса не будет таким четким, а также может возникать просадка в питании всей электрической сети автомобиля. Подобные скачки напряжения в итоге могут привести к тому, что сабвуфер попросту сломается.

При выборе конденсатора для автомобиля руководствуйтесь таким правилом, что на 1 кВт мощности должно приходиться 1 Ф. Выбирайте качественный конденсаторы и лучше всего, если у них будет смеха управления зарядом.

Стоит также выяснить, как правильно установить конденсатор. Лучше всего делать это максимально близко к сабвуферному усилителю, поскольку именно на него приходится самая большая нагрузка. Расстояние не должно быть больше 60 см. Тип подключения – параллельное.

Зачем нужен конденсатор в электродвигателе?

Для правильной работы некоторых двигателей необходимо использовать пусковой и рабочий конденсаторы. Основное предназначение пускового конденсатора заключается в повышении пусковых характеристик двигателя. Это устройство помогает уменьшить время входа двигателя в его рабочий режим, одновременно увеличить крутящийся момент и облегчить процесс запуска двигателя.

Что касается рабочего конденсатора, то он вовлечен в работу на протяжении всего времени работы двигателя. Это устройство обеспечивает допустимый нормами нагрев обмоток, оптимальную нагрузочную способность и экономичность электрического двигателя. Еще он способствует максимальному крутящему моменту и увеличению срока службы двигателя.

Теперь следует выяснить, какой конденсатор нужен для двигателя. Емкость этого устройства обычно выбирается из расчета, что на 100 Вт должно приходиться 6,6 мФ. Порой данное значение является некорректным, поэтому лучше всего подбирать емкость путем экспериментов. Есть несколько способ подбора, но наиболее точные значения можно получить благодаря подключению двигателя через амперметр. Важно проконтролировать потребляемый ток при разных емкостях. Задача заключается в том, чтобы найти, при какой емкости значение тока на амперметре будет минимальным.



Похожие статьи

Как заправить леску в катушку триммера? Для того чтобы ухаживать за газоном и удалять траву на своем участнике, многие покупают триммер, в котором установлена специальная катушка с леской. В этой статье вы сможете найти информацию, которая позволит научиться правильно заправлять леску в катушку.	Как построить красивый дом? При строительстве дома, необходимо учитывать много мелочей, поскольку здание должно быть крепким, теплым, ну и, конечно, красивым. В этой статье вы сможете найти информацию, которая касается того, как построить красивый дом.
Как правильно класть плитку? Плитка – строительный материал, подходящий для отделочных работ в ванной, туалете и кухне. Укладывать ее можно и на стены, и на пол. В этой статье вы сможете найти информацию о том, как правильно класть плитку.	Как проверить блок питания? Если компьютер не включается, не нужно сразу вызывать техника, поскольку первичную проверку можно провести самостоятельно. В этой статье вы сможете найти информацию, которая позволит проверить блок питания.

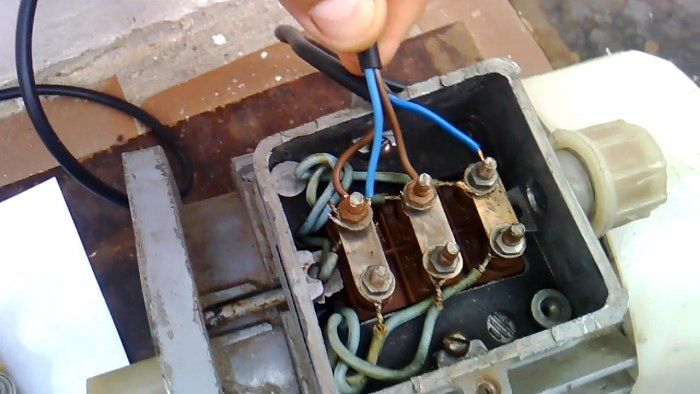

Как подключить конденсатор к двигателю переменного тока

12 августа 2022 г.

За прошедшие годы электродвигатели сильно изменились. В наши дни на рынке можно найти сотни дизайнов, но это не значит, что один двигатель справится со своей задачей. Многие приложения требуют добавления в схему периферии управления или аксессуаров, чтобы система электродвигателя могла справиться с приложением.

В список принадлежностей, необходимых для безопасной и эффективной работы электродвигателя, входят пусковые и рабочие конденсаторы. Мы рассмотрим, как подключить конденсатор к двигателю переменного тока, объяснив, что такое пусковые и рабочие конденсаторы и как их заменить ниже.

Что такое конденсатор?

Конденсатор — это электрическое устройство, добавляемое в электрическую цепь для устранения проблем с питанием. Конденсаторы удерживают электрический заряд, который может быть использован устройством, питаемым от цепи, по мере необходимости.

В этой статье мы рассмотрим два основных типа конденсаторов, используемых в электродвигателях.

Пусковой конденсатор удерживает заряд, который помогает двигателю при запуске, создавая дополнительный крутящий момент, чтобы двигатель мог поворачивать нагрузку от стоять на месте. Пусковые конденсаторы подключаются к цепи вспомогательной обмотки двигателя и отключаются от цепи основной обмотки центробежным выключателем после достижения двигателем заданной скорости (обычно 75% от номинальной скорости).

Для получения дополнительной информации обратитесь к электрической схеме далее в этой статье.

Рабочий конденсатор подключен к основной цепи катушки и никогда не отключается от цепи. Рабочий конденсатор удерживает заряд, чтобы помочь уменьшить проблемы с питанием во время работы двигателя. Они помогают сгладить поток мощности и повысить производительность и эффективность двигателя.

Для каких типов двигателей нужны конденсаторы?

Пусковые и рабочие конденсаторы электродвигателей используются с однофазными асинхронными двигателями переменного тока. Чаще всего вы найдете эти двигатели в бытовой технике:

• вакуумных очистителей
• Посудородные машины
• Стиральные машины и сушилки
• Системы кондиционирования воздуха
• Насосы для гидромассажной ванны
• Powered Gates
• Compressors

. Как AC Single-Phase Comtors Motors Motors Motors. электродвигатели имеют две цепи обмоток, основную обмотку и вспомогательную/пусковую обмотку. Две обмотки соединены последовательно центробежным выключателем, который после запуска отключает вспомогательную обмотку от основной. См. схему ниже.

Рисунок 1 взят с https://www.tedss.com/LearnMore/Motor-Start-Run-Capacitors

При запуске пусковой конденсатор посылает заряд через вспомогательную обмотку; этот заряд не совпадает по фазе с основной обмоткой, создавая вращающееся магнитное поле для крутящего момента ротора. Пусковой конденсатор обеспечивает достаточный крутящий момент, чтобы запустить двигатель под нагрузкой и быстро разогнать его до нужной скорости. Как только двигатель достигает заданной скорости, центробежный переключатель отключает вспомогательную обмотку от основной обмотки. Двигатель продолжает получать питание от цепи основной обмотки.

Замена пусковых и рабочих конденсаторов

Прежде чем мы начнем, мы хотели бы отметить, что все электрические работы должны выполняться сертифицированным электриком. Наем сертифицированного электрика может помочь спасти вас и ваш бизнес от повреждений вашего оборудования или, что еще хуже, физического вреда человеку. eMotors Direct не несет ответственности за любой ущерб или травмы, которые могут возникнуть в результате этих указаний.

Вот пошаговая инструкция по замене конденсаторов. Это объяснение будет работать как для пусковых, так и для рабочих конденсаторов.

1. Сначала отключите питание системы.
2. Найдите и разрядите конденсатор.
   1. Вы можете разрядить конденсатор, поместив изолированную отвертку на клеммы.
3. Теперь вам нужно убедиться, что номиналы новых конденсаторов соответствуют заменяемым.
4. Пометьте провода или, еще лучше, сделайте снимок, чтобы убедиться, что вы правильно подключили новый конденсатор.
5. Установите новый конденсатор так же, как и старый конденсатор.
6. Наконец, возобновите подачу питания на систему и проверьте двигатель.

Краткий обзор

Многие системы электродвигателей требуют периферийных аксессуаров для обеспечения безопасной и эффективной работы. В случае однофазных асинхронных двигателей переменного тока этим аксессуаром является конденсатор. Пусковые и рабочие конденсаторы удерживают электрический заряд, чтобы обеспечить дополнительный крутящий момент при запуске и сгладить ток во время работы, чтобы двигатель работал эффективно и без повреждений.

Есть вопросы? Свяжитесь с нашими экспертами.

Свяжитесь с нашей командой экспертов по электронной почте или телефону.

1-800-890-7593
[email protected]

Tags:

• #controls
• #efficiency
• #electricity
• #voltage
• #capacitor

Share:

Questions? Свяжитесь с нами

Связанные статьи

Руководство по выбору пускового конденсатора

Руководство по выбору пускового конденсатора

Пусковой конденсатор используется для кратковременного сдвига фазы на пусковой обмотке однофазного электродвигателя для увеличения крутящего момента. Пусковые конденсаторы обладают очень большим значением емкости для их размера и номинального напряжения. В результате они предназначены только для прерывистой работы. Из-за этого пусковые конденсаторы выходят из строя после слишком долгого пребывания под напряжением из-за неисправной пусковой цепи двигателя.

Алфавитный указатель

Обзор
Start Vs. Run Compacitors »
Резисторы и размеры»
Устранение неполадок »

Технические характеристики
напряжение»
емкость »
Частота (HZ)»
Тип терминала
»
Крупный шейон»

9096

86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 86 Обзор

Пусковые и рабочие конденсаторы

Пусковые конденсаторы имеют большое значение емкости, необходимое для запуска двигателя в течение очень короткого (секунды) периода времени. Они работают только в повторно-кратковременном режиме и могут катастрофически выйти из строя, если будут находиться под напряжением слишком долго. Рабочие конденсаторы используются для непрерывного управления напряжением и током в обмотках двигателя и, следовательно, работают в непрерывном режиме. Как правило, они имеют гораздо более низкое значение емкости.

---

Взаимозаменяемы ли пусковой и рабочий конденсаторы?

Да и нет. В нестандартных обстоятельствах в качестве пускового конденсатора можно использовать рабочий конденсатор, но доступные значения намного ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать постоянный ток (всего пару секунд).

Посмотрите видеоролик ниже, чтобы узнать о различиях между пусковыми и рабочими конденсаторами.

---

Что такое резистор и нужен ли он мне?

Большинство сменных пусковых конденсаторов не имеют резистора. Вы можете проверить состояние старого, проверив значение сопротивления, или просто заменить его новым. Это должно быть где-то около 10-20 кОм и около 2 Вт. Резисторы обычно либо припаиваются, либо обжимаются на клеммах. Резистор предназначен для сброса остаточного напряжения в конденсаторе после его отключения от цепи после пуска двигателя. Не все пусковые конденсаторы будут использовать один, так как есть другие способы добиться этого. Важная часть заключается в том, что если у вашего исходного конденсатора был один, вам нужно будет заменить его на новый конденсатор.

Узнайте, как установить продувочный резистор на стартовую крышку.

---

Поиск и устранение неисправностей

Как узнать, неисправен ли пусковой конденсатор?

Большинство отказов конденсаторов электростартеров относятся к одному из двух типов:

«Пусковая крышка вырвалась наружу!» Это то, что мы называем катастрофическим сбоем. Обычно это вызвано тем, что пусковая цепь электродвигателя включена слишком долго для номинального значения повторно-кратковременного режима работы пускового колпачка. Верх стартового колпачка буквально снесло, а внутренности частично или полностью выброшены.

Разорванный блистер сброса давления Аналогичным образом, но не так драматично, на пусковой крышке может быть просто разорванный блистер сброса давления. В любом случае легко сказать, что стартовая крышка нуждается в замене.

Мой двигатель медленно запускается. Мой пусковой конденсатор неисправен?

Ответ на этот вопрос может быть. Ваш пусковой конденсатор может потерять свою номинальную емкость из-за износа и возраста, или у вас могут быть другие проблемы, не связанные с конденсатором, которые связаны с другими компонентами двигателя.

Посмотрите видео ниже о том, как заменить пусковой конденсатор.

---

Технические характеристики

Большинство пусковых конденсаторов имеют емкость 50-1200 мкФ и напряжения 110/125, 165, 220/250 и 330 В переменного тока. Они также обычно всегда имеют номинал 50 и 60 Гц. Корпуса обычно круглые и отлиты из черных фенольных или бакелитовых материалов. Заделки обычно представляют собой нажимные клеммы ¼ дюйма с двумя клеммами на соединительный штырь.

Напряжение

Выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт. На самом деле блок на 440 вольт прослужит дольше. Конденсатор будет иметь маркированное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.

Емкость

Выберите конденсатор со значением емкости (указанным в МФД, мкФ или микрофарадах), равным исходному конденсатору. Не отклоняйтесь от первоначального значения, так как оно определяет рабочие характеристики двигателя.

Частота (Гц)

Выберите конденсатор с номиналом в Гц исходного. Почти все сменные конденсаторы будут иметь маркировку 50/60.

Тип соединительной клеммы

Почти каждый конденсатор будет использовать вставной разъем в виде флажка ¼ дюйма. Следующий вопрос: «Сколько клемм на клеммную колодку необходимо для электродвигателя?» Большинство пусковых конденсаторов имеют по две клеммы на клемму. , и большинство рабочих конденсаторов будут иметь 3 или 4 клеммы на клемму.Убедитесь, что выбранный конденсатор имеет по крайней мере такое же количество соединительных клемм на клемму, как и исходный конденсатор двигателя.

Форма корпуса

Почти все пусковые конденсаторы имеют круглый корпус. Круглые конденсаторы, безусловно, являются наиболее распространенными, но во многих двигателях по-прежнему используются овальные конденсаторы. С точки зрения электрики разницы нет. Тут вопрос только в подгонке. Если место в монтажной коробке не ограничено, стиль корпуса не имеет значения.

Размер корпуса

Как и форма корпуса, общий размер электрически не имеет значения. Выберите конденсатор, который поместится в отведенном месте.

---

Выбор продукта

110/125 Вак

220/250 Вак

165V

330V

.	Код продукта
88-106	SC0101
135-162	SC0104

ПРОБЛЕМЫ РАЗМЕРА КОНДЕНСАТОРОВ

ПРОБЛЕМЫ РАЗМЕРА КОНДЕНСАТОРОВ

---

ЦЕЛЬ:

Чтобы понять важность выбора правильного размера конденсатора.

ЗАДАЧИ:

Студент сможет:

1) Понять, что такое конденсаторы и как они работают

2) Продемонстрировать влияние неправильного размера конденсатора на энергопотребление

3) Продемонстрировать умение тестировать конденсаторы

УРОК / ИНФОРМАЦИЯ:

Самый простой способ объяснить механику конденсатора — сравнить его с батареей. Оба хранят и выделяют электричество. Конденсаторы заряжаются электричеством, а затем высвобождают накопленную энергию со скоростью шестьдесят раз в секунду в системе переменного тока с частотой 60 циклов. Размер имеет решающее значение для эффективности двигателя, так же как размер батарей имеет решающее значение для радио. Радио, для которого требуется батарея на 9 В, не будет работать с батареей на 1,5 В. Таким образом, по мере разрядки батареи радио не будет воспроизводиться должным образом. Двигатель, для которого требуется конденсатор 7,5 мФд, не будет работать с конденсатором 4,0 мФд. Точно так же двигатель не будет работать должным образом со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя. Производители двигателей тратят много часов на испытания комбинаций двигателей и конденсаторов, чтобы получить наиболее эффективную комбинацию. При замене пусковых конденсаторов допускается максимальное отклонение +10% в микрофарадах, но точные рабочие конденсаторы должны быть заменены. Номинальное напряжение всегда должно быть таким же или выше, чем у исходного конденсатора, независимо от того, является ли он пусковым или рабочим конденсатором. Всегда консультируйтесь с производителями, чтобы проверить правильный размер конденсатора для конкретного применения.

Конденсаторы

содержат две металлические пластины, изолированные друг от друга (см. рис. 1). В открытом состоянии внутренняя часть выглядит как два листа фольги с вощеной бумагой между ними, плотно свернутые, как рулон бумажного полотенца. Несколько лет назад в маслонаполненных двигателях в качестве охлаждающей жидкости использовались печатные платы. Сегодня большинство конденсаторов сухого типа.

Рисунок 1

В электродвигателе используются два основных типа:

1) Рабочие конденсаторы рассчитаны на диапазон от 3 до 70 мкФ. Рабочие конденсаторы также классифицируются по классу напряжения. Классы напряжения: 370 В и 440 В. Конденсаторы номиналом выше 70 микрофарад (мкФ) являются пусковыми конденсаторами. Рабочие конденсаторы предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.

2) Пусковые конденсаторы размещены в черном пластиковом корпусе и имеют диапазон mfd, в отличие от определенного номинала mfd на рабочих конденсаторах. Пусковые конденсаторы (номинальной емкостью 70 мкФ и выше) имеют три класса напряжения: 125 В, 250 В и 330 В. Примерами могут служить рабочий конденсатор 35 мФд при 370 В и 88-108 мФд при 250 В пусковой конденсатор. Пусковые конденсаторы увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель. Пусковые конденсаторы предназначены для мгновенного использования. Пусковые конденсаторы остаются под напряжением достаточно долго, чтобы быстро разогнать двигатель до 3/4 полной скорости, а затем отключаются от цепи.

Потенциальные реле также важны. Реле напряжения используются для электронного подключения и отключения пусковых конденсаторов от цепи двигателя (см. рис. 2). Каждое реле имеет определенное номинальное напряжение для включения пускового конденсатора последовательно с пусковой обмоткой и определенное напряжение для его вывода из цепи. Каждый рейтинг основан на электромагнитном поле, создаваемом вращением двигателя. Изготовитель двигателя изучает влияние установки и удаления конденсатора на увеличение пускового момента при как можно меньшем изгибе обмотки. Возможные реле имеют четыре номинала; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания, (3) максимальное напряжение срабатывания и (4) падение напряжения. Реле напряжения трудно проверить, и его всегда следует заменять при замене пускового конденсатора. Точный размер, предназначенный для этого конкретного двигателя, должен быть переустановлен. Реле напряжения также необходимо заменить, если обнаружены разомкнутые контакты.

Рисунок 2

ДЕЯТЕЛЬНОСТЬ:

Продемонстрируйте использование стандартного вентилятора мощностью 1/2 л.с. от бытового обогревателя в следующих упражнениях. Во время каждого упражнения учащийся должен записывать уровень шума, скорость, температуру и силу тока двигателя.

ПРИ ВЫПОЛНЕНИИ ЭТОЙ ДЕЯТЕЛЬНОСТИ СЛЕДУЕТ БЫТЬ КРАЙНЕ ОСТОРОЖНЫ. СМОТРИТЕ ЗАМЕТКИ УЧИТЕЛЯ!

(1) Снимите конденсатор и попробуйте запустить двигатель. Обязательно изолируйте концы проводов. Это будет имитировать открытый конденсатор.

(2) Запустите двигатель с правильным конденсатором. Заблокируйте переднюю часть воздуходувки, чтобы получить правильную скорость двигателя и потребляемый ток.

(3) Закоротите два провода, которые обычно идут к конденсатору, и изолируйте соединение. Это будет имитировать закороченный конденсатор.

(4) Замените стандартный конденсатор конденсатором с половиной номинала mfd.

(5) Замените стандартный конденсатор на конденсатор с удвоенным номиналом.

ПРИМЕЧАНИЕ:

Перед началом упражнения обязательно создайте надлежащее статическое давление, чтобы получить номинальную силу тока пластины двигателя с правильным рабочим конденсатором.

Упражнение №1	Уровень шума	Скорость	Температура	Сила тока
Упражнение №2	Уровень шума	Скорость	Температура	Сила тока
Упражнение №3	Уровень шума	Скорость	Температура	Сила тока
Упражнение №4	Уровень шума	Скорость	Температура	Сила тока
Упражнение №5	Уровень шума	Скорость	Температура	Сила тока

ПРИМЕЧАНИЯ ДЛЯ УЧИТЕЛЕЙ

Упражнение на предыдущей странице связано с высоким напряжением.
