Фланцевые элементы используются при создании разъемных соединений. Они обеспечивают подключение насосов, приборов учета, накопительных емкостей. Изделия обладают длительным сроком службы, имеют значительный запас прочности.
Для чего используются фланцы?
Вопросов, связанных с эксплуатацией фланцев, огромное количество. Рассмотрим наиболее распространенные.
Фланец стальной: для чего нужен?

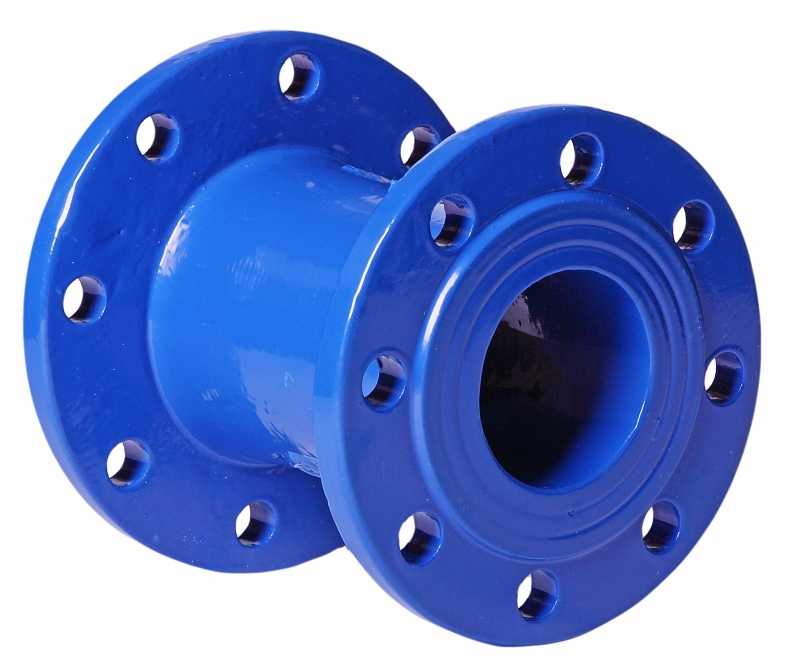

Фланцевые элементы соединяют соосные участки трубопровода. С их помощью подключаются вспомогательные установки и переходные модули.
Для чего используется фланец:
- прокладка отопительных линий коммунального и производственного назначения;
- подготовка трубопроводов для транспортировки нефти, газа и воды;
- ремонт труб, установка дополнительного оборудования.
Специфика эксплуатации фланцев зависит от параметров объекта.
Из чего состоит фланец?

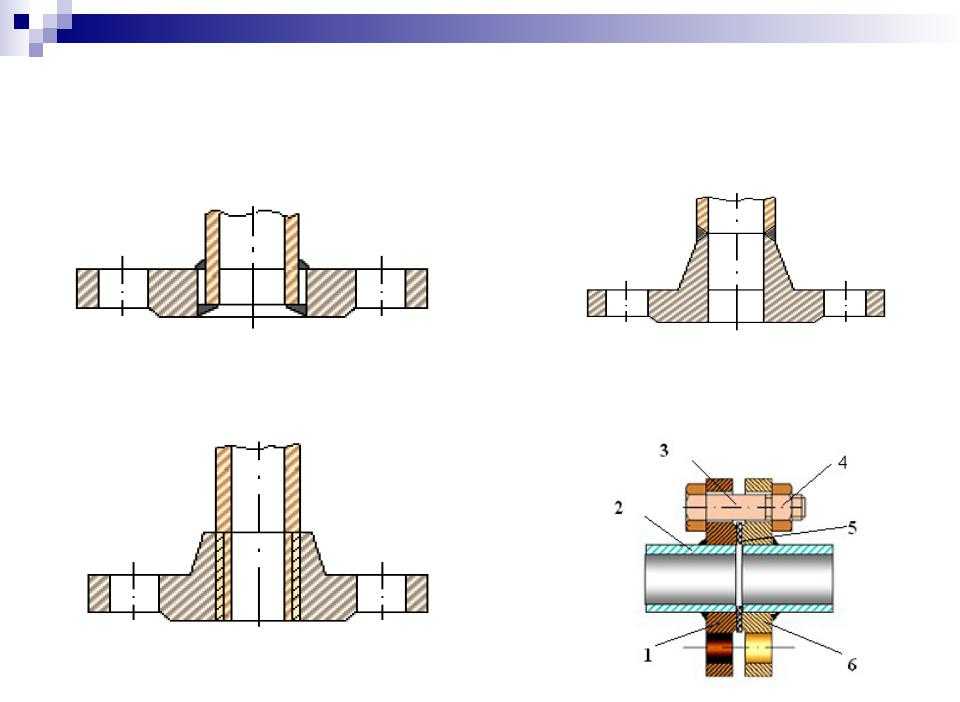

Конструкция фланцевого модуля зависит от его вида.
- Приварной. Наиболее распространенное решение. Изделие используется при монтаже линий и подключении фильтров. Фланец располагается на краю трубы, сварной шов проходит в его тыльной части.
- Воротниковый. Типовой фланец, имеющий юбку под приварку. Фиксация элемента выполняется одним швом.
- Свободный. Композитный модуль, состоящий из стопорного кольца и крепежа. Кольцо приваривается на конце трубы, блокируя соскакивание фланца. Крепеж свободно перемещается по линии, при монтаже притягивается болтами.
Определить, для чего служат фланцы, поможет проектная документация по объекту. В ней прописаны требования к изделиям и особенности их монтажа.
Что такое фланец в сантехнике?
Сантехническое назначение фланца не отличается от производственного. Он обеспечивает герметичное соединение труб, помогает подключить дополнительные элементы.
Что такое условный диаметр?
Условный диаметр — метрический показатель, отражающий размерность проходного отверстия плоского фланца..jpg)
Подбор стальных фланцев
При покупке фланцевых элементов нужно обращать внимание на следующие моменты.
- Тип стали. Производители изготавливают фланцы, используя различные марки стали. Наиболее распространенные из них: 09Г2С, 20, 12Х18Н10Т, 15Х5М. Каждая сталь имеет свои особенности. Одна устойчива к агрессивным средам, вторая — к температурным перепадам, третья — к механическим воздействиям.
- Рабочее давление. При работе с трубопроводами высокого давления задействуются усиленные фланцы. Они создают соединения значительной прочности и герметичности.
- Температура. При транспортировке сред различной степени нагрева используются фланцы, не подверженные температурной деформации.
Правильный подбор элементов исключит риск протечки и деформации крепежа.
Что нужно учесть при проверке изделия?
Проверка фланцев — обязательная процедура, выявляющая некондиционные детали. К монтажу допускается продукция, без следующих дефектов:
- глубокое коррозионное поражение;
- нарушение геометрии;
- механические повреждения;
- некорректное расположение монтажных отверстий;
- иные недостатки, препятствующие корректной установке элемента.
Товар должен поставляться в заводской упаковке, комплектоваться сертификатами и паспортами.
Для покупки качественных фланцев обратитесь в «ЭкоМонтаж». Предприятие реализует изделия отечественного производства, предлагает решения для различных типов сетей. Приобрести продукцию могут частные лица и коммерческие организации.
Заказать консультацию
Ваше имя*
Ваш телефон*
Для чего нужны фланцы?

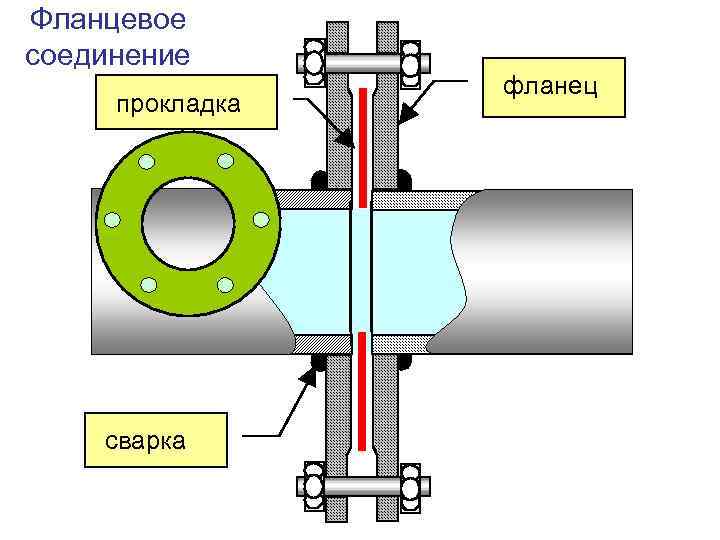

Если говорить просто, то фланец – это самая обычная, весьма распространенная в трубопроводной сфере соединительная деталь. Выглядит фланец как плоское кольцо с круглыми отверстиями, размещенными на равном расстоянии друг от друга по всей его окружности.
Фланец отличается тем, что он имеет ступенчатое поперечное сечение, обладающее отверстиями для шпилек или болтов. Главная функция этих соединительных элементов — создание герметичных и прочных соединений. Следует помнить о том, что фланец – это не отдельный скрепляющий элемент.
Технические характеристики
Самыми распространенными сегодня типами подобных соединений можно считать стальные и чугунные фланцы. Хотя применяются и соединительные элементы из нержавейки, алюминия, титанового сплава. Конструктивные различия позволяют говорить о плоских фланцах с соединительным выступом; фланцах
с кольцевыми цилиндрическими выступами или впадинами, фланцах без соединительного выступа.
Среди главных технических параметров таких изделий следует сразу назвать
- диаметральную высоту присоединительной кольцевой части,
- число и диаметр отверстий для болтов и шпилек,
- толщину присоединительной кольцевой части изделия.
Изготовление фланцев проводится из металлических листов и поковок, также используются методы обычного или центробежного литья и ковки.
Важные детали
Следует сказать и том, что фланец – это самый распространенный и удобный способ создания разборного соединения.
Он устанавливается в тех местах, где нужно сделать прочный стык, который впоследствии может быть демонтирован. Фланец способен соединять между собой не только торцы труб, но и помогать в присоединение всевозможных резервуаров, оборудования, задвижек и вентилей. Сейчас существуют не только плоские фланцы, есть еще и воротниковые модели. В них один фланец как бы «входит» в другой.
Если нужно провести электрическую изоляцию одного участка трубопровода от другого, то также используют фланцы. Речь идет о выходе газо-, нефте- или продуктопровода из земли и дальнейшем его прохождении по поверхности или над ней. Понятно, что здесь речь идет о катодной защите.
Существующая классификация фланцев опирается на стандарты ГОСТ, ANSI (Американский Институт стандартов) и DIN (Немецкий промышленный стандарт). Подбор размера таких изделий проводится в соответствии с видом и назначением конкретного трубопровода. Существует деление фланцев на опорные, накидные и неподвижные; на болтовые или скобовые; с однородным или разнородным присоединением.
При подборе таких соединительных элементов рекомендуется ориентироваться на материал, из которого они изготовлены, их присоединительный размер, размер и исполнение уплотнительных поверхностей, а также на диаметр и просвет сечения фланца. Для систем водоснабжения и канализации, трубопроводов с крупным и средним сечением подойдут чугунные фланцы. Стальные соединительные элементы выбирают для оснащения систем трубопроводов среднего и малого диаметра.
- Автор: Ольга
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Что такое фланец? (с изображением)
`;
Промышленность
Факт проверен
Пол Скотт
Термин «фланец» описывает несколько конструктивных элементов, используемых для усиления, направления или соединения самых разных элементов. Примеры усиливающих фланцев включают выступы на стальных двутавровых балках, а одним из лучших примеров направляющего фланца является плоский вертикальный обод колеса поезда. Соединительные фланцы представлены обширным выбором механизмов соединения труб и цилиндров.
Полки, отлитые как часть конструкционных стальных элементов, таких как, например, двутавровые и тавровые балки, представляют собой неотъемлемые элементы, которые придают жесткость и линейную прочность балкам. Если смотреть в поперечном сечении, горизонтальные верхняя и нижняя части балки представляют собой полочные элементы, усиливающие балку от изгибающих усилий. Направляющие фланцы обычно также отливают как цельные детали, лучшими примерами которых являются ободья крановых и железнодорожных колес. Эти колеса изготавливаются в виде горизонтально ориентированного цилиндрического несущего элемента с плоским вертикальным фланцем на одном конце.
Вертикальный элемент действует как направляющая, предотвращающая чрезмерное боковое смещение, которое может привести к отрыву горизонтальной опорной поверхности колеса от рельсов. На обоих концах роликов также имеются направляющие фланцы для ориентации тросов крана и лебедки или буксирных тросов.
Безусловно, одна из самых больших групп фланцев используется для соединения элементов системы или для добавления вспомогательного оборудования к трубопроводным системам. Эти соединения обычно можно увидеть на резервуарах, трубах и цилиндрах сосудов под давлением и обычно состоят из плоских круглых пластин на любом элементе, скрепленных болтами для образования непостоянного, непроницаемого для жидкости или газа соединения.
Фланцы, устанавливаемые на общие детали системы, как правило, имеют одинаковый размер и одинаковое расположение монтажных отверстий. Вспомогательное оборудование, такое как клапаны, заглушки, манометры и питатели-дозаторы, имеет такие же фланцы, что позволяет быстро прикреплять и снимать их с системы.
В некоторых соединительных фланцах для соединения используется комбинация методов клея и болтового крепления. Сантехнические фитинги, такие как фланцы для унитаза, являются хорошим примером таких типов фланцев. Эти варианты фланцев могут быть изготовлены исключительно из пластика, такого как АБС и ПВХ, или могут иметь комбинацию пластиковых и стальных деталей.
В этих случаях пластиковая часть фланца прикрепляется к трубе из аналогичного материала с помощью подходящего клея, а стальные пластины используются для механического соединения деталей болтами.
Вам также может понравиться
Рекомендуется
КАК ПОКАЗАНО НА:
Различные типы фланцев, используемых в трубопроводах
В основном фланцы используются для соединения насосов, труб, клапанов и другого оборудования для создания системы трубопроводов.

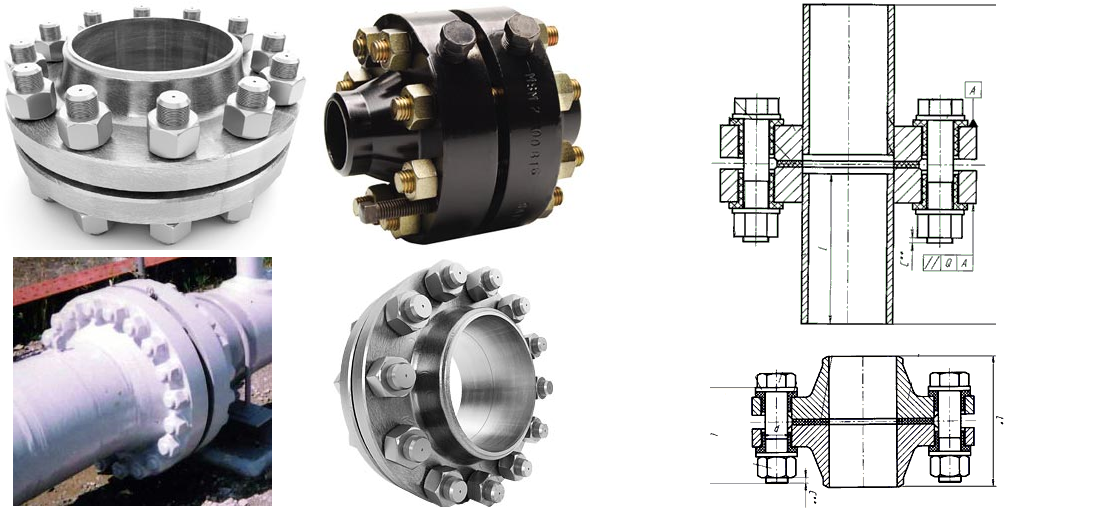

Обычно фланцы имеют резьбу или привариваются, и вы можете соединить два фланца , скрепив их болтами с прокладками и обеспечив уплотнение, обеспечивающее легкий доступ к системе трубопроводов.
Эти фланцы доступны во многих типах, таких как фланцы с приваркой враструб, глухие фланцы, фланцы с приварной горловиной, накладные фланцы и т. д.
Здесь представлены различные типы фланцев, используемых в трубопроводных системах, которые зависят от других факторов.
Типы фланцевВот несколько наиболее важных типов фланцев для трубопроводов: концентратор), размещенный над концом трубы. Поверхность фланца выступает от конца трубы на достаточное расстояние, чтобы на внутренний диаметр наварился валик. Как следует из названия, эти фланцы надеваются на трубу и известны как накладные фланцы.
Фланцы с приварной шейкой Фланец с приварной шейкой также известен как фланец с высокой шейкой или фланец с конической ступицей.
Фланец с приварной горловиной имеет горловину, которая может надлежащим образом передавать натяжение трубы. Это также помогает снизить давление в нижней части фланца. Он совместим с трубопроводами, которые работают при низких или высоких температурах и выдерживают высокое давление.
Фланцы под приварку снаружи соединяются только угловым сварным швом. Часто это не рекомендуется для критически важных служб. Они полезны для линий малого диаметра в вашей системе. Статическая прочность аналогична накладным фланцам, но усталостная прочность на 50 % выше, чем у накладных фланцев с двойной сваркой. Часто используется в качестве альтернативы сварным шейкам, когда пространство ограничено.
Глухие фланцы Производство глухих фланцев происходит без отверстия и используется для заглушки концов отверстий сосудов под давлением, клапанов и труб.
Если посмотреть с точки зрения нагрузки на болты и внутреннего давления, наиболее нагруженными типами фланцев являются глухие фланцы, которые значительно больше.
Фланцы для соединения внахлестку используются с патрубками, когда труба изготовлена из дорогого материала. Например, к трубопроводной системе из нержавеющей стали можно добавить фланец из углеродистой стали, поскольку фланцы не соприкасаются с веществом в трубе.
Фланцы с резьбойФланцы с резьбой выглядят так же, как накидные фланцы, но главное отличие состоит в том, что фланец с резьбой расточен под внутренний диаметр конкретной трубы. Резьбовой фланец представляет собой тип фланца с конической трубной резьбой в отверстии, соответствующем ASME B1.20.1, и полезен в трубопроводных системах.
Материалы, используемые для изготовления фланцев Фланцы для труб могут быть изготовлены из различных материалов в зависимости от материала трубопровода и требований области применения.
Выбор зависит от таких факторов, как экономичность, давление потока, рабочая температура и коррозия окружающей среды. Некоторые из наиболее распространенных материалов включают следующее:
Это сталь, обычно легированная углеродом. Высокая прочность и твердость увеличиваются с содержанием углерода, более низкой температурой плавления и пластичностью. Это самая распространенная марка материала.
Легированная стальЭто сталь, легированная одним или несколькими элементами, которые изменяют или улучшают свойства стали. Обычные сплавы включают хром, молибден, никель, ванадий и марганец.
Нержавеющая стальЭто сталь, легированная хромом в количестве более 10%. Хром позволяет нержавеющей стали иметь гораздо более высокую коррозионную стойкость, чем углеродистая сталь, которая легко ржавеет от воздействия воздуха и влаги.
Чугуны Железо в сплавах с кремнием, углеродом и некоторыми другими сплавами образует чугун.
Кремний вытесняет углерод из железа и образует слой черного графита на внешней стороне металла. Чугуны обладают хорошей обрабатываемостью, литьем и текучестью.
Это низкоплотный, пластичный и ковкий металл средней прочности. Он имеет лучшую коррозионную стойкость по сравнению с любым другим типичным сплавом и углеродистой сталью. Это наиболее полезно при строительстве фланцев, требующих небольшого веса и прочности.
ЛатуньЭто сплав цинка и меди, часто содержащий дополнительные элементы, такие как олово или свинец. Он характеризуется хорошей проводимостью, пластичностью при низких температурах, пластичностью при высоких температурах и хорошей прочностью.
ПВХ(Обратите внимание, что мы не предлагаем полимерные материалы, но для вашего удобства о них написано ниже)
Поливинилхлорид или ПВХ представляет собой термопластичный полимер, который легко собирается, долговечен и недорог.
Он устойчив как к биологической, так и к химической коррозии. Добавление пластификаторов делает его более гибким и мягким.
Рабочие характеристики — это характеристики фланцев, которые могут зависеть от многих других факторов, но их необходимо учитывать. Свойства включают следующее:
ДолговечностьЭто ударная вязкость или прочность фланца трубы под давлением или напряжением. Долговечность зависит от совместимости фланцев и их конструкции с трубами, а также от прочности материала.
Простота сборкиКачественная мера эффективности процесса разборки и сборки. Для приложений с фланцем, используемым в качестве фиксации или временного крепления, простота установки и снятия имеет решающее значение.
Вес Вес или масса фланца. Это зависит от плотности и размера материала. Промышленные покупатели должны учитывать прочность трубы или опоры трубы при работе с фланцами высокой или большой плотности.
