Для чего нужен фланец – виды, размеры и маркировка фланцев и их чертежи

Для чего нужны фланцы?

Если говорить просто, то фланец – это самая обычная, весьма распространенная в трубопроводной сфере соединительная деталь. Выглядит фланец как плоское кольцо с круглыми отверстиями, размещенными на равном расстоянии друг от друга по всей его  окружности.

Фланец отличается тем, что он имеет ступенчатое поперечное сечение, обладающее отверстиями для шпилек или болтов. Главная функция этих соединительных элементов —  создание герметичных и прочных соединений. Следует помнить о том, что фланец – это не отдельный скрепляющий элемент. Его назначение – быть опорой для головок гаек, болтов или заклепок. Он может быть приварным, приварным встык или свободным на приварном кольце

Технические характеристики

Самыми распространенными сегодня типами подобных соединений можно считать стальные и чугунные фланцы. Хотя применяются и соединительные элементы из нержавейки, алюминия, титанового сплава. Конструктивные различия позволяют говорить о плоских фланцах с соединительным выступом; фланцах

с кольцевыми цилиндрическими выступами или впадинами, фланцах без соединительного выступа.

Среди главных технических параметров таких изделий следует сразу назвать

  • диаметральную высоту присоединительной кольцевой части,
  • число и диаметр отверстий для болтов и шпилек,
  • толщину присоединительной кольцевой части изделия.

Изготовление фланцев проводится из металлических листов и поковок, также используются методы обычного или центробежного литья и ковки.

Важные детали

Следует сказать и том, что фланец – это самый распространенный и удобный способ создания разборного соединения. Он устанавливается в тех местах, где нужно сделать прочный стык, который впоследствии может быть демонтирован. Фланец способен соединять между собой не только торцы труб, но и помогать в присоединение всевозможных резервуаров, оборудования, задвижек и вентилей. Сейчас существуют не только плоские фланцы, есть еще и воротниковые модели. В них один фланец как бы «входит» в другой.

Если нужно провести электрическую изоляцию одного участка трубопровода от другого, то также используют фланцы. Речь идет о выходе газо-, нефте- или продуктопровода из земли и дальнейшем его прохождении по поверхности или над ней. Понятно, что здесь речь идет о катодной защите.

Существующая классификация фланцев опирается на стандарты ГОСТ, ANSI (Американский Институт стандартов) и DIN (Немецкий промышленный стандарт). Подбор размера таких изделий проводится в соответствии с видом и назначением конкретного трубопровода. Существует деление фланцев на опорные, накидные и неподвижные; на болтовые или скобовые; с однородным или разнородным присоединением.

При подборе таких соединительных элементов рекомендуется ориентироваться на материал, из которого они изготовлены, их присоединительный размер, размер и исполнение уплотнительных поверхностей, а также на диаметр и просвет сечения фланца. Для систем водоснабжения и канализации, трубопроводов с крупным и средним сечением подойдут чугунные фланцы. Стальные соединительные элементы выбирают для оснащения систем трубопроводов среднего и малого диаметра.

dm-st.ru

Зачем нужны и где применяются фланцы из нержавеющей стали

Трубопроводы — своеобразная артерия для любой промышленности или ЖКХ, по которой транспортируются все виды жидкости и газ. Любой трубопровод состоит из отдельно взятых участков, которые соединяются между собой. При этом стыки должны максимально плотно прилегать друг к другу и обладать достаточной прочностью, чтобы избежать протечки. Поэтому для соединения участков используют фланцы.

Что такое фланец и почему лучше выбрать нержавеющую сталь?

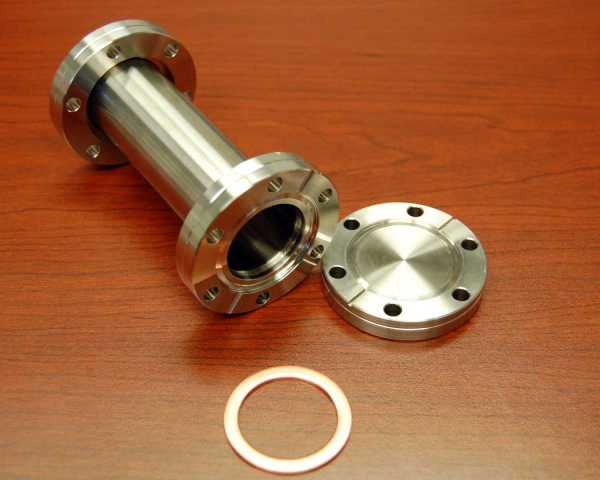

Фланец — круглый диск или квадратное изделие с отверстием для трубы внутри, состоящее из двух частей с симметрично расположенными входами для болтов по периметру, при помощи которых фиксируют половинки друг с другом. При помощи фланцев производится фиксация разных участков труб, а также подсоединение к трубопроводу кранов, измерительных приборов или другого оборудования.


Для герметичности между дисками устанавливается прокладка из паранита, металла, гранита и других материалов. Фланцевые соединения можно демонтировать, что является одним из главных достоинств.


Одним из лучших материалов, из которых производятся фланцы, является нержавеющая сталь. Произведенные из нержавейки фланцы обладают следующими преимуществами:

  • Стойкостью к механическим нагрузкам.
  • Антикоррозийностью.
  • Возможностью выдерживать воздействие агрессивной среды.
  • Стойкостью к экстремальным значениям температуры. Выдерживают от -70°C до +450°C.
  • Экологичностью.

При этом, марка стали меняется в зависимости от условий эксплуатации трубопровода. Например, на судах дальнего плавания, на которых все оборудование испытывает сильную вибрацию и высокие перепады температур, применяют фланцы из стали 08Х18Н10Т. Для крепления арматуры используют фланцы из нержавеющей стали марки 25Х1МФ и 25Х2М1Ф, которые выдерживают давление до 100мПа. Самая популярная сталь для газопроводов и нефтепроводов — 13ХФА.

Разновидности фланцев

Все фланцы из нержавеющей стали, используемые в народном хозяйстве, делятся на три группы:

  1. Плоские. Круглый диск без выступов, с отверстием для трубы по центру и маленькими, симметрично расположенными входами для болтов по краю окружности.
  2. Воротниковые. Это фланцы с выступом по окружности центрального отверстия, который приваривается к поверхности трубопровода. Сварные фланцы используют для трубопроводов с высоким внутренним давлением, так как они имеют повышенную прочность.
  3. Заглушки. Это фланцы без отверстия для трубы, которые служат для перекрытия движения жидкости.

В промышленности иногда используют резьбовые фланцы, но крайне редко и по специальным заказам, поэтому они не выделяются в отдельную группу.

Область применения фланцев и сложность эксплуатации

Как мы уже отмечали,нержавеющие фланцы предназначены для соединения прямых участков трубопроводов. А трубопроводы используются практически во всех отраслях промышленности:

  • Химическая.
  • Пищевая.
  • Винно-водочная.
  • Металлургия.
  • Топливно-энергетический комплекс.
  • Жилищно-коммунальное хозяйство.
  • Частные хозяйства.

Преимущества фланцев из нержавейки очевидны, но есть и сложности при их эксплуатации. Это, прежде всего, цена, которая серьезно выше, чем у обычной стали и пластмассы. Хотя этот недостаток компенсируется более долгим сроком службы.

При использовании воротниковых фитингов, может возникнуть сложность с проведением сварочных работ. Для нержавеющей стали, в которой присутствует большое содержание хрома, применяются специальные электроды и разные способы сварки. При этом выбор электродов также зависит и от толщины свариваемой поверхности.


Наиболее распространены аргонно-дуговая, плазменная сварка, а также сварка с использованием вольфрамовых электродов. Для каждого случая используется свой метод поэтому, чтобы соединение получилось прочным и долговечным, сварочные работы должны проводиться специалистами.

Хотя демонтаж фланцевых соединений был отмечен нами как преимущество, но это трудоемкий процесс. Поэтому он не подходит для трубопроводов, которые надо часто чистить, например, в молочной промышленности.

Особенности монтажа фланцевых соединений

Выполнение монтажных работ для каждого вида нержавеющих фланцев производится по-разному. Плоские фланцы надеваются на трубу и обвариваются с двух сторон для увеличения прочности соединения. А при монтаже воротниковых фланцев приваривается только выступ к трубе в один шов, и время работы сокращается в 2 раза.


Сотрудники компании “СмартИнокс” поделились с нами схемой монтажа плоского фланца из нержавеющей стали, если вы решили сами выполнить эту работу:

  1. Подготавливаем сварочный агрегат и подбираем электроды, тип которых зависит от толщины стенки трубы. Лучше всего подходят рутиловые электроды марки ОК63.30 и ОК63.41.
  2. Подготавливаем конец трубы и фланец. При этом диаметр фланца должен быть на 2—4 мм больше трубного диаметра.
  3. Вставляем трубу во фланец.
  4. Конец трубы должен выступать на 3—4 мм дальше кромки фланца.
  5. Прихватываем его в нескольких местах, обеспечивая неподвижность.
  6. Обвариваем фланец с внешней стороны в два этапа. Сначала делаем корень, отбиваем шлак, а затем варим косметический шов. Сварка облицовочного шва должна вестись волнообразными движениями.
  7. Сварку внутреннего шва проводим в один этап.
  8. Отбиваем шлак и производим монтаж второй половины по такой же схеме.
  9. Затем стыкуем трубы и закручиваем болты. Соединение готово.

Таким образом, фланцевые соединения из нержавеющей стали обладают необходимой прочностью и долгим сроком службы, при условии транспортировки даже химически активных жидкостей. Но это возможно, если соблюдать технологию монтажа соединений и правильно выбирать тип нержавеющего фланца.

www.hausberg.ru

Фланец — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии



Фланец (от нем. Flansch) — плоская деталь квадратной или круглой формы с равномерно расположенными отверстиями для болтов и шпилек, служащая для прочного (узлы длинных строительных конструкций, например, ферм, балок и др.) и герметичного соединения труб, трубопроводной арматуры, присоединением труб друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение).

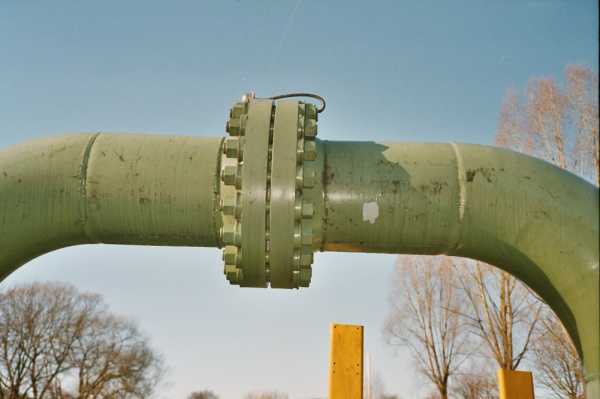

Фланцевое соединение

Трубы и трубопроводная арматура

Фланцы используют попарно (комплектом). Исполнение фланцев по ГОСТ 12820—80 и ГОСТ 12821—80 регламентирует ГОСТ 12815—80, и оно зависит от рабочего давления, на которое рассчитывается фланец или фланцевое соединение:

  • Исполнение 1 — с соединительным выступом.
  • Исполнение 2 — с выступом.
  • Исполнение 3 — с впадиной.
  • Исполнение 4 — с шипом.
  • Исполнение 5 — с пазом.
  • Исполнение 6 — под линзовую прокладку.
  • Исполнение 7 — под прокладку овального сечения.
  • Исполнение 8 — с шипом под фторопластовую прокладку.
  • Исполнение 9 — с пазом под фторопластовую прокладку.

Фланцы различаются по типам: плоские, воротниковые фланцы, на свободном кольце, фланцы сосудов и аппаратов.

Российские стандарты регламентируют давление среды трубопроводов и соединительных частей, а также на присоединительных фланцев арматуры, соединительных частей машин, патрубков аппаратов и резервуаров на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

Распространённые способы изготовления фланцев:

  • штамповка фланцев в закрытых штампах,
  • ковка на подкладном кольце (штамповка),
  • центробежное электрошлаковое литье (ЦЭШЛ),
  • изготовление из раскатных колец (поковки),
  • плазменная (лазерная или газовая) резка из листа.

Производительным методом изготовления фланцев является штамповка фланцев в закрытых штампах, данный метод позволяет изготавливать фланцы до Ду 700 Pу 2,5 МПа. Фланцы большего диаметра изготавливаются из раскатных колец либо методам ЦЭШЛ.

Себестоимость изготовления плоских фланцев, диаметром до Ду 2200, позволяет снизить нарезка полос листового металла с последующим нагревом и прокаткой на фланцегибе. Для данного метода обязателен контроль ультразвуковой дефектоскопией сварных швов. Данная технология позволяет снизить себестоимость изготовления на 50—70 % в отличие от изготовления фланцев из цельного листа.

В последнее время в связи с переходом многих российских предприятий на оборудование, изготовленное по американским и немецким стандартам (ANSI/ASME, DIN/EN), появилась потребность в нестандартных «переходных» фланцах. На «переходных» фланцах присоединительная поверхность изготавливается по импортному стандарту, а «воротниковая» (юбочная) часть фланца по ГОСТ (под российский размер трубопроводов).

Стандартные размеры плоского фланца

Точные параметры всех типоразмеров фланцев в зависимости от номинального давления представлены в ГОСТ 12820-80. Основные размеры варьируются в следующих диапазонах:

  • диаметр внутреннего отверстия: от 10 мм до 1000 мм;
  • наружный диаметр: от 75 мм до 1175 мм;
  • наибольшая толщина: от 8 мм до 25 мм;
  • номинальная масса: от 0.25 кг до 52.58 кг.

Строительные конструкции

Для соединения отдельных малогабаритных строительных конструкций в целые огромные структуры, например, фермы, балки и др. в узлах растянутых конструкций применяются фланцевые соединения на болтах со следующими профилями[1]:

  • открытого профиля — тавры, двутавры, парные уголки;
  • замкнутого профиля — круглые и квадратные трубы.

Напишите отзыв о статье “Фланец”

Примечания

  1. «Рекомендации по расчёту, проектированию, изготовлению и монтажу фланцевых соединений стальных строительных конструкций», п. 1.4.

Литература

Литература для труб и трубопроводной арматуры

Нормативы СНГ
  • плоские фланцы — ГОСТ 12820—80
  • воротниковые фланцы — ГОСТ 12821—80
  • свободные фланцы на приварном кольце — ГОСТ 12822—80

Фланцы сосудов и аппаратов:

  • ГОСТ 28759.1—90 «Типы и параметры»
  • ГОСТ 28759.2—90 «Фланцы сосудов и аппаратов плоские — конструкция и размеры»
  • ГОСТ 28759.3—90 «Стальные приварные встык»
  • ГОСТ 28759.4—90 «Фланцы сосудов и аппаратов под прокладку восьмиугольного сечения»
  • ГОСТ Р 54432—2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие требования» (взамен сборника ГОСТ 12815—80 — ГОСТ 12822—80 «Фланцы арматуры, соединительных частей трубопроводов»)
Нормативы европейские и западные
  • DIN (Deutsches Institut für Normung e.V., Немецкий институт по стандартизации).
  • американским стандартам ANSI/ASME B 16.5, ANSI/ASME B 16.47.

Литература для строительных конструкций

См. также

Отрывок, характеризующий Фланец

– Я не могу к вам ездить, но неужели я никогда не увижу вас? Я безумно люблю вас. Неужели никогда?… – и он, заслоняя ей дорогу, приближал свое лицо к ее лицу.
Блестящие, большие, мужские глаза его так близки были от ее глаз, что она не видела ничего кроме этих глаз.
– Натали?! – прошептал вопросительно его голос, и кто то больно сжимал ее руки.
– Натали?!
«Я ничего не понимаю, мне нечего говорить», сказал ее взгляд.
Горячие губы прижались к ее губам и в ту же минуту она почувствовала себя опять свободною, и в комнате послышался шум шагов и платья Элен. Наташа оглянулась на Элен, потом, красная и дрожащая, взглянула на него испуганно вопросительно и пошла к двери.
– Un mot, un seul, au nom de Dieu, [Одно слово, только одно, ради Бога,] – говорил Анатоль.
Она остановилась. Ей так нужно было, чтобы он сказал это слово, которое бы объяснило ей то, что случилось и на которое она бы ему ответила.
– Nathalie, un mot, un seul, – всё повторял он, видимо не зная, что сказать и повторял его до тех пор, пока к ним подошла Элен.
Элен вместе с Наташей опять вышла в гостиную. Не оставшись ужинать, Ростовы уехали.
Вернувшись домой, Наташа не спала всю ночь: ее мучил неразрешимый вопрос, кого она любила, Анатоля или князя Андрея. Князя Андрея она любила – она помнила ясно, как сильно она любила его. Но Анатоля она любила тоже, это было несомненно. «Иначе, разве бы всё это могло быть?» думала она. «Ежели я могла после этого, прощаясь с ним, улыбкой ответить на его улыбку, ежели я могла допустить до этого, то значит, что я с первой минуты полюбила его. Значит, он добр, благороден и прекрасен, и нельзя было не полюбить его. Что же мне делать, когда я люблю его и люблю другого?» говорила она себе, не находя ответов на эти страшные вопросы.

Пришло утро с его заботами и суетой. Все встали, задвигались, заговорили, опять пришли модистки, опять вышла Марья Дмитриевна и позвали к чаю. Наташа широко раскрытыми глазами, как будто она хотела перехватить всякий устремленный на нее взгляд, беспокойно оглядывалась на всех и старалась казаться такою же, какою она была всегда.

После завтрака Марья Дмитриевна (это было лучшее время ее), сев на свое кресло, подозвала к себе Наташу и старого графа.

– Ну с, друзья мои, теперь я всё дело обдумала и вот вам мой совет, – начала она. – Вчера, как вы знаете, была я у князя Николая; ну с и поговорила с ним…. Он кричать вздумал. Да меня не перекричишь! Я всё ему выпела!

– Да что же он? – спросил граф.

– Он то что? сумасброд… слышать не хочет; ну, да что говорить, и так мы бедную девочку измучили, – сказала Марья Дмитриевна. – А совет мой вам, чтобы дела покончить и ехать домой, в Отрадное… и там ждать…

– Ах, нет! – вскрикнула Наташа.

– Нет, ехать, – сказала Марья Дмитриевна. – И там ждать. – Если жених теперь сюда приедет – без ссоры не обойдется, а он тут один на один с стариком всё переговорит и потом к вам приедет.

Илья Андреич одобрил это предложение, тотчас поняв всю разумность его. Ежели старик смягчится, то тем лучше будет приехать к нему в Москву или Лысые Горы, уже после; если нет, то венчаться против его воли можно будет только в Отрадном.

– И истинная правда, – сказал он. – Я и жалею, что к нему ездил и ее возил, – сказал старый граф.

– Нет, чего ж жалеть? Бывши здесь, нельзя было не сделать почтения. Ну, а не хочет, его дело, – сказала Марья Дмитриевна, что то отыскивая в ридикюле. – Да и приданое готово, чего вам еще ждать; а что не готово, я вам перешлю. Хоть и жалко мне вас, а лучше с Богом поезжайте. – Найдя в ридикюле то, что она искала, она передала Наташе. Это было письмо от княжны Марьи. – Тебе пишет. Как мучается, бедняжка! Она боится, чтобы ты не подумала, что она тебя не любит.

– Да она и не любит меня, – сказала Наташа.

– Вздор, не говори, – крикнула Марья Дмитриевна.

– Никому не поверю; я знаю, что не любит, – смело сказала Наташа, взяв письмо, и в лице ее выразилась сухая и злобная решительность, заставившая Марью Дмитриевну пристальнее посмотреть на нее и нахмуриться.

– Ты, матушка, так не отвечай, – сказала она. – Что я говорю, то правда. Напиши ответ.

Наташа не отвечала и пошла в свою комнату читать письмо княжны Марьи.

Княжна Марья писала, что она была в отчаянии от происшедшего между ними недоразумения. Какие бы ни были чувства ее отца, писала княжна Марья, она просила Наташу верить, что она не могла не любить ее как ту, которую выбрал ее брат, для счастия которого она всем готова была пожертвовать.

«Впрочем, писала она, не думайте, чтобы отец мой был дурно расположен к вам. Он больной и старый человек, которого надо извинять; но он добр, великодушен и будет любить ту, которая сделает счастье его сына». Княжна Марья просила далее, чтобы Наташа назначила время, когда она может опять увидеться с ней.

Прочтя письмо, Наташа села к письменному столу, чтобы написать ответ: «Chere princesse», [Дорогая княжна,] быстро, механически написала она и остановилась. «Что ж дальше могла написать она после всего того, что было вчера? Да, да, всё это было, и теперь уж всё другое», думала она, сидя над начатым письмом. «Надо отказать ему? Неужели надо? Это ужасно!»… И чтоб не думать этих страшных мыслей, она пошла к Соне и с ней вместе стала разбирать узоры.

wiki-org.ru

Где и зачем применяются фланцы

Фланец представляет собой плоскую деталь с отверстиями для крепления, предназначенную для герметичного и прочного соединения труб различного диаметра и трубопроводной арматуры, а также подсоединения их к любым емкостям, машинам и агрегатам. Кроме того, с помощью этих деталей соединяют валы и другие вращающиеся элементы.

По трубопроводам, в которых они используются, возможна транспортировка воды, газа, нефти, бензина, масел, других различных жидкостей, включая агрессивные. Большинство выпускаемых фланцев рассчитаны на применение как при довольно низких, так и при высоких температурах.

Вполне понятно, что область применения каждого определенного вида фланцев задается материалом и его физико-механическими свойствами. Выбор фланцев зависит, в самую первую очередь от того, где же именно они будут применяться, а определяющими параметрами при этом являются предполагаемый температурный диапазон и предельное давление.

На некоторых производствах необходимо использование трубопроводов малого диаметра, и рассчитанных на высокое давление транспортируемой среды. Такие фланцы, способные выдерживать высокое давление, очень легко можно распознать по их внешнему виду и весу. Они намного толще других своих аналогов, и вес их на порядок больше, в сравнении с фланцами для трубопроводов с низким давлением.

Помимо того, у фланцев высокого давления обычно больше крепежных отверстий, чем имеется у аналогичных изделий, предназначенных для использования при низком давлении. Обычно необходимость выбора определенного вида фланцев определяется еще на стадии проектирования объекта, при этом принимается во внимание целый ряд показателей и требований, указанных в соответствующей нормативно-технической документации.

Как правило, фланцы используют попарно и с элементом уплотнения (т.е. комплектом). Фланцы в основном изготавливают из металла. Они бывают нескольких видов. Самыми распространенными на сегодняшний день являются фланцы стальные, фланцы кованые, фланцы-заглушки и воротниковые фланцы. Присоединяют их обычно с помощью шпилек, гаек либо стяжных болтов. Как вариант, фланец может привариваться к концам соединяющих деталей.

Более подробно о разных видах фланцев, их характеристиках и ценах, а также о различном сантехническом оборудовании можно узнать на сайте ЧАО «Сантехкомплект» – http://santech.kiev.ua/

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

infostroj.org

Фланцы. Назначение. Исполнение. | Статьи – Промышленный каталог статей

Фланцы. Назначение. Исполнение.

Предназначение

Фланцы применяются для подсоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.
Фланец — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек,служащие для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом).

Предназначение
Фланцы применяются для подсоединения изделий арматуры к трубопроводам,соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Исполнение
ГОСТ предусматривает 9 исполнений фланцев, отличающихся формой игеометрическими размерами стыковочных поверхностей. Наиболее широко используются фланцы 1-го исполнения. Фланцы на высокое давление Ру 10,16, 20 МПа не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Для фланцев, работающих при высоких давлениях, с агрессивной рабочей средой и др., как правило, используются другие исполнения. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов:

  • приварные плоские;
  • приварные встык (воротниковые).

Материал
Фланцы изготавливаются из углеродистых, легированных и нержавеющих сталей:

  • Ст 3;
  • Ст 20;
  • 09Г2С;
  • 15Х5М;
  • 12Х18Н10Т.

ГОСТ 12820-80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12821-80

Предназначены для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1кгс/см2 до 200 кгс/см2) и температуру среды от -70 С до +450 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9 ; фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2)не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12822 -80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -30 С до +300 С. Кольца должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

Информация об авторах:
Один из самых надежных производителей фланцев является НПО “ФОРУМ”.
НПО “ФОРУМ”. Высокие технологии. Высокое качество.

www.12821-80.ru

Зачем нужны фланцы?

Главная > Публикации > Стройматериалы > Зачем нужны фланцы?

Нержавеющие фланцы — это соединительные детали трубопровода, которые представляют собой диск с центральным отверстием, диаметр которого соответствует диаметру трубы и отверстиями для шпилек и болтов. Фланцы могут быть выполнены из различных материалов, в зависимости от требований к техническим характеристикам или условиям эксплуатации, однако наиболее популярным материалом является нержавеющая сталь, которая обеспечивает высокую прочность и устойчивость изделий к воздействию коррозии.

Фланцы нержавеющие, поставляемые компанией СмартИнокс, изготавливаются из нержавеющих сталей марок AISI 304, AISI 316 и имеют диапазон проходных отверстий от Ду 15 до Ду 800.

Фланцы из нержавеющей стали широко используются для монтажа частей трубопроводов и для соединения трубопроводов с разнообразным оборудованием, где используются нержавеющие трубы.  Кроме того, нержавеющие фланцы могут использоваться в качестве корпусных деталей.

Конструктивно фланцевые элементы делятся на три фланцевых стандарта:

  • фланец плоский приварной . При монтаже нержавеющий плоский  фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
  • фланец приварной встык (воротниковый).  Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец нержавеющей трубы и воротник нержавеющего фланца).
  • фланец свободный на приварном кольце состоит из двух частей — фланца и кольца. При этом, фланец и кольцо должны быть одного условного диаметра.  Свободные нержавеющие фланцы отличаются по сравнению с плоскими и воротниковыми фланцами удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования. Свободные фланцы из нержавейки используются при монтаже нержавеющей трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте фланцевых соединений. Кроме того, при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали и силуминового фланца.

Кроме того, следует отметить, что свободные и плоские фланцы из нержавеющей стали в большей степени подходят для эксплуатации при невысоких и средних нагрузках и выдерживают давление до 25 кгс/см кв. Воротниковые фланцы нержавеющие применяются при особенно высоких отметках давления — до 200 кгс/см кв.Колоссальный ассортимент которых представлено в компании «Серебряный мир 2000»: http://www.sm2000.ru/katalog-detaley-truboprovodov/detali-truboprovodov/flantsi/.

18.12.2015
