Элеватор что это? Элеваторный узел отопления – устройство.

На вопрос элеватор, что это такое мне приходится отвечать постоянно, встречаясь как с жильцами, так и с представителями управляющих компаний обслуживающих тепловые пункты. Причем о верном предназначении элеватора не знают не только слесаря, но и их прямые руководители.

Очень часто приходится слушать упреки: «Что Вы нам ставите, там такая маленькая дырочка, разве нам хватит на всех тепла?» И идет война, только уходят монтажники, маленькая дырочка под названием сопло выбрасывается, на перемычке устанавливается заглушка или как ее еще называют шибер. Кстати, хорошо если устанавливается, а то и забывают или не знают, как устроен элеватор.

Давайте с вами проведем маленький ликбез о том, для чего ставят элеватор, как он устроен, и что нам дает установка элеватора.

Говоря простым языком, элеватор это водоструйный или инжекционный насос (непонятное слово инжекционный разберем чуть ниже), который за счет перепада давления на вводе в ваш тепловой пункт увеличивает прокачку во внутренней системе отопления квартир. Проще говоря, взяли из тепловой сети 5 кубометров воды, а в систему отопления квартир подали 12,5 кубометров. Сразу же возникает вопрос, каким образом и

за счет чего такое увеличение стало возможным. Где мы потеряли и что приобрели?


Начнем с того – за счет чего такое увеличение объема прокачиваемой воды стало возможным? Если у вас в тепловом пункте проектом предусмотрен элеватор, значит, ваша котельная или ТЭЦ подает к ИТП жилого дома перегретую воду. Температура этой воды может достигать 150 градусов Цельсия при температуре на улице минус 30 градусов и ниже.

Сразу же отвечаю на вопрос тех, кто помнит из школы, что вода кипит, читай, превращается в пар, при 100 градусах Цельсия. Напоминаю — кипит в открытой посуде без избыточного давления. Но в трубах вода движется под значительным давлением, поэтому и не вскипает. Но воду с такой температурой в ваши батареи подавать нельзя, большая вероятность получить ожоги, как от прямого прикосновения к трубам и отопительным приборам, так и при разрыве батарей отопления, чугун не любит перепадов температуры и лопается как стеклянный стакан или банка, если в нее резко налить горячую воду. К тому же сейчас повсеместно используются полипропиленовые трубы, в простонародье называемые пластмассовыми.

  У полипропиленовых труб разрешенная температура до 90-95 градусов Цельсия, и при этом, при температуре 90 гр. Цельсия большинство труб служит не более года.

Вот мы и подошли к ответу на вопрос для чего служит элеваторный узел отопления.

Элеваторный узел отопления при помощи того самого злополучного элеватора перегретую воду, подаваемую от котельной, охлаждает до расчетной температуры и подает ее в отопительные приборы квартир.

Охлаждение воды происходит при смешении в элеваторном устройстве, горячей воды из подающего трубопровода и остывшей воды  из обратного трубопровода здания.
Следовательно, мы с вами экономим, берем немного горячей воды из тепловой сети, разбавляем водой из обратного трубопровода,  за тепло в ней мы уже заплатили и повторно подаем в свои квартиры. Да мы теряем температуру, но элеватор заставляет воду в батареях отопления двигаться быстрее, в результате разница в температуре между теми, кто первыми в доме получает тепло и последними квартирами на стояках уменьшается. На лицо справедливость.

А если бы не было элеватора, или умельцы выбросили сопло, у первых по ходу теплоносителя жильцов батареи были бы очень горячие, они задыхались бы от жары, открывали окна и балконные двери, а владельцы последних, а особенно угловых квартир мерзли и ругали тепловые сети! Большинство из вас скажет, так у нас и происходит.

Ну а теперь для особо любознательных читателей разберем, как устроен водоструйный элеватор и элеваторный узел отопления, за счет чего он работает, какой режим должен быть в тепловой сети для его уверенной работы, и, наконец, какие разновидности элеваторов выпускает промышленность. Обо всем этом читайте на следующей странице.

Что еще почитать по теме:

kip-mtr.ru

Что такое элеватор отопления

Содержание:

  • Назначение элеватора в системе отопления
  • Как функционирует элеватор?
  • Расчет элеватора отопления
  • Заключение

При централизованном теплоснабжении горячая вода, прежде чем попасть в радиаторы отопления многоквартирных домов, проходит через тепловой пункт. Там она доводится до необходимой температуры с помощью специального оборудования. С этой целью в подавляющем большинстве домовых тепловых пунктов, построенных во времена СССР, установлен такой элемент, как элеватор отопления. Рассказать, что он собой представляет и какие задачи выполняет, призвана данная статья.

Назначение элеватора в системе отопления

Теплоноситель, выходящий из котельной или ТЭЦ, имеет высокую температуру – от 105 до 150 °С. Естественно, что подавать в систему отопления воду с такой температурой недопустимо.

Нормативными документами эта температура ограничена пределом 95 °С и вот почему:

  • в   целях безопасности: можно получить ожоги от прикосновения к батареям;
  • не всякие радиаторы могут функционировать при высоких температурных режимах, не говоря уже о полимерных трубах.

Снизить температуру сетевой воды до нормируемого уровня позволяет работа элеватора отопления. Вы спросите – а почему нельзя сразу направить в дома воду с требуемыми параметрами? Ответ лежит в плоскости экономической целесообразности, подача перегретого теплоносителя позволяет передать с одним и тем же объемом воды гораздо большее количество тепла. Если температуру снизить, то придется увеличить расход теплоносителя, а следом существенно вырастут диаметры трубопроводов тепловых сетей.

Итак, работа элеваторного узла, установленного в тепловом пункте, состоит в снижении температуры воды путем подмешивания в подающий трубопровод остывший теплоноситель из обратки. Следует отметить, что данный элемент считается устаревшим, хотя до сих пор повсеместно используется. Сейчас при устройстве тепловых пунктов применяются смешивающие узлы с трехходовыми клапанами либо пластинчатые теплообменники.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

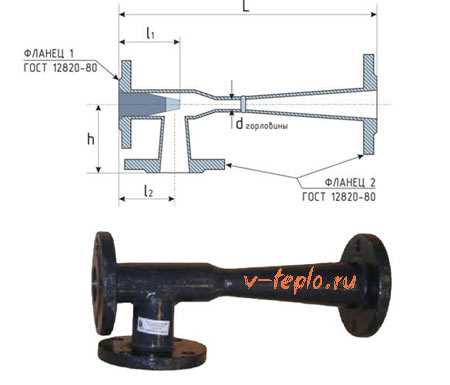

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

  • теплоноситель из сети с высокой температурой направляется в сопло;
  • при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
  • разрежение вызывает подсасывание воды из обратного трубопровода;
  • потоки смешиваются в камере и выходят в систему отопления через диффузор.

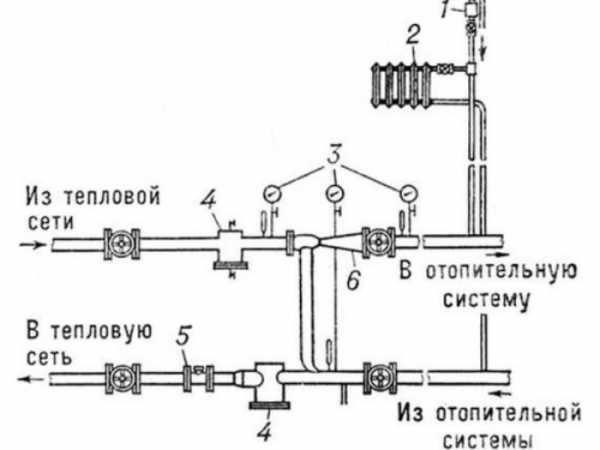

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:


Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:


1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание.Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Здесь:

  • dr – искомый диаметр, см;
  • Gпр – приведенное количество смешанной воды, т/ч.


В свою очередь, приведенный расход вычисляется таким образом:

В этой формуле:

  • τсм – температура смеси, идущей на отопление, °С;
  • τ20 – температура остывшего теплоносителя в обратке, °С;
  • h3 – сопротивление отопительной системы, м. вод. ст.;
  • Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Здесь:

  • dr – диаметр смесительной камеры, см;
  • Gпр – приведенный расход смешанной воды, т/ч;
  • u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

  • τ1 – температура перегретого теплоносителя на входе в элеватор;
  • τсм, τ20 – то же, что и в предыдущих формулах.

Примечание.Для расчета сопла надо взять коэффициент u, равный 1.15u’.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Заключение

Поскольку реконструкции всех тепловых пунктов произойдут нескоро, элеваторы еще долго будут служить там в качестве смесителей. Поэтому знание их устройства и принципа действия будет полезным определенному кругу людей.

podarok99.ru

Элеваторы бывают разные... — Elevatorist.com

В данной заметке предлагаю пройтись по некоторым терминам и определениям, а поскольку ресурс называется Elevatorist.com, с элеватора и начнем.

Элева́тор (лат. elevator, буквально — поднимающий, от elevo — поднимаю). В русском языке у этого слова несколько значений:

  • Элеватор — водоструйный элеватор предназначен для понижения температуры сетевого теплоносителя поступающего из сетей теплоцентрали за счёт частичного смешивания с водой, поступающей из обратного трубопровода системы отопления дома, и организации циркуляции теплоносителя в системе отопления дома.

  • Элеватор — в английском языке «elevator» переводится как лифт.

  • Элеватор (механизм) — транспортёр для подъёма сыпучих грузов.

  • Элеватор (хирургический инструмент) — медицинский инструмент.

  • Элеватор (деревня) — деревня Усманского района Липецкой области.

  • Элеватор (на авианосце) — подъёмник, транспортирующий самолёты из ангара на полётную палубу и обратно.

  • Элеватор (сооружение) — сооружение для хранения зерна.

Нас интересует последний термин, сооружение для хранения зерна, то бишь Элеватор зерновой. Вот формулировка из Большой Советской Энциклопедии:

Элеватор зерновой, сооружение для хранения больших партий зерна и доведения его до кондиционного состояния; высокомеханизированное зернохранилище силосного типа.

По конструктивному исполнению зерновые элеваторы можно условно разделить на следующие группы:

  • это соединённые в корпуса силосы (ёмкости) из сборного железобетона;

  • это соединённые в корпуса силосы (ёмкости) из монолитного железобетона;

  • силосы (ёмкости) металлические;

  • склады напольного хранения.

Остановимся подробнее на каждой из этих групп.

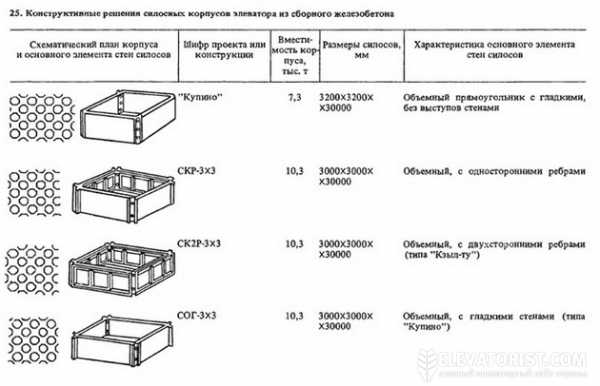

Соединённые в корпуса силосы (ёмкости) из сборного железобетона — в простонародье «бетонный элеватор». Он же соговый элеватор. Соговыми такие элеваторы иногда называют благодаря аббревиатуре СОГ, что расшифровывается примерно как — Сборный Объемный Гладкий элемент стен силосов. И хотя были и другие конструктивные решения, но выражение «соговый» используется чаще всего, но значительно реже, чем «бетонный».

Соединённые в корпуса силосы (ёмкости) из монолитного железобетона — в принципе, пассажиры, наблюдающие сие сооружение из окна вагона, тоже скажут: «бетонный элеватор» и будут правы. Стены силосов в монолитном железобетоне возводят при помощи скользящей опалубки. При этом толщину стен принимают не менее 150 мм, а диаметр, в основном 6 м.

Силосы (ёмкости) металлические — самые распространенные на сегодняшний день. Возводят их все и везде. И агрохолдинги и фермеры, и переработчики и зернотрейдеры, и в портах и в хозяйствах. Собираются они из стальных оцинкованных панелей и ребер жесткости, соединяемых между собою болтами.Существует много производителей таких емкостей и еще больше типоразмеров. Как они выглядят, успели уже увидеть, наверное, все.

Склады напольного хранения предшествовали всем выше перечисленным сооружениям. Если считать, что первый силосный элеватор построен в США (г. Дулут) в 1845 году, а в России (Н. Новгород) — в 1887 году, то до этого были только склады напольного хранения. Но это не значит, что после 1887 года их перестали строить. У данных зернохранилищ были, есть и будут сторонники, а, несмотря на недостатки у них есть ряд достоинств.

В советское время их строили, в основном из кирпича и перекрывали шифером. В постсоветский период, для складов напольного хранения использовался сборный железобетон бывших животноводческих ферм. Сейчас много современных конструкций из профилированного листа, тентованных и т.п.

Классический же напольник советского ХПП (хлебоприемного предприятия) выглядит вот так:

Мнение редакции Elevatorist.com может не совпадать с точкой зрения автора. Редакция не несет ответственности за достоверность и толкование приведенной информации и выполняет исключительно роль носителя.

elevatorist.com

Элеватор отопления принцип работы, где применяется

Элеватор отопления имеет ещё название «элеватор водоструйный». Это специальное устройство в системе отопления многоквартирного дома. Выполняет функцию водоструйного насоса.Его задача повышать давление отопительной системы.

Если в доме установлен элеваторный узел, то это значит отопительная сеть дома подключена к центральной сети трубопровода котельной

, по которому горячий теплоноситель движется под давлением. Давление создается за счет подающих насосов. Температура воды в этих трубах может достигать 150 °С. Возможно у вас возник вопрос, ведь многие знают, что температура кипения воды составляет 100°С. Да это так, но при естественных условиях, то есть при атмосферном давлении, а когда давление больше, то и вода закипает при более высоких температурах.

Естественно теплоноситель с температурой в 150 °С нельзя подавать в квартиры, ведь такая температура опасна для здоровья людей. Если прикоснуться радиатору заполненным таким горячим теплоносителем, то можно получить ожог. Учитывая что чугунные радиаторы становятся более хрупкими при таком нагреве, они могут дать течь, а то и вовсе разорваться. Также сейчас широко используются пластиковые трубы, рабочая температура которых максимум 90°С. Поэтому воду нужно остудить, прежде чем подавать в квартиры, тут-то и вступает в работу элеваторный узел.

Принцип работы

Это устройство состоит из камеры, где происходит смешение горячей перегретой воды и воды, поступающей из обратного контура отопительной системы, прошедшая через квартиры и уже весьма остывшая.

Схема элеватора отопления

То есть смешиваются теплоноситель из котельной с теплоносителем из обратки этого же дома. Так можно, не забирая много горячей воды, получить нужный объем теплоносителя необходимой температуры. В этом и заключается работа элеватора отопления.

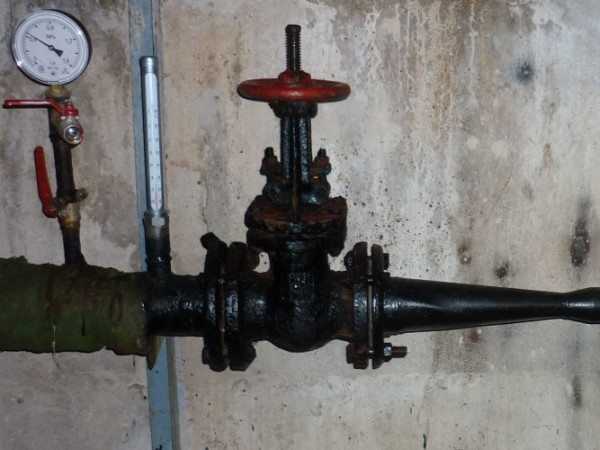

Элеваторный узел

Горячая вода в элеваторном узле подается через сопло, диаметр которого на много меньше чем подающая трубы в дом, скорость на выходе за счет давления высокая, поэтому теплоноситель быстро смешивается и распределяется по всем трубам, за счет этого температура во всех квартирах, даже самых отдаленных от элеватора отопления, одинаковая. В этом состоит плюс этой системы.

Некоторые работники, обслуживающие систему отопления, вместо сопла ставят задвижки, пытаясь в ручную контролировать скорость подачи горячей воды. Это хорошо что ставят, а бывают что не ставят. В таком случае сложится такая ситуация когда в ближайших квартирах от элеватора нечем будет дышать, даже при открытых форточках, а в дальних люди будут мерзнуть и включать электро отопители и газовые комфорт, при этом у первых будут «корёжиться» пластиковые не армированные трубы, а то и вовсе расплавятся.

Поэтому в домах с установленным элеватором отопления не рекомендуется использование пластиковых не армированных труб в системе отопления.

domotopil.ru

Элеватор отопления, его конструкция, функции и основные характеристики

Кратко о том, что такое элеватор и зачем он нужен

На самом деле, чтобы лучше понять устройство элеватора и увидеть его собственными глазами, достаточно спуститься в подвал. Первым делом, в глаза бросятся различные задвижки, трубы, клапаны, термометры, манометры и т.д. Среди всего этого, можно заметить отдельный узел.

Мы понимаем, что это занятие не из приятных, поэтому подготовили для наших читателей материал, в виде фотографий и видео, чтобы можно было наглядно посмотреть на конструкцию элеватора.

И так, что же это такое. Прежде всего, необходимо разобраться с принципом работы элеватора. С районной котельной, к зданию подводят горячий теплоноситель для систем отопления, и отводят охлажденный. Для этого используют трубы для подачи и трубы для обратки. По первым поставляется горячий теплоноситель к потребителю, а вторые трубы отводят охлажденный теплоноситель, возвращая его обратно в районную котельную.

На один большой дом, или на несколько небольших, устанавливают специальные тепловые камеры. Именно в них происходит процесс распределения между домами теплоносителя. В них также монтируют запорную арматуру, с помощью которой происходит отсечение трубопровода. В подобных тепловых камерах выполняют дренажные приспособления, служащие для опустошения трубопровода (к примеру, при ремонтных работах).

Районные котельные работают в нескольких режимах:

  • подача 150, при этом обратка составляет 70 гр.Ц.
  • подача 130, при обратке 70 гр.Ц.
  • подача 95, при обратке 70 гр.Ц.

В зависимости от широт проживания происходит выбор режима. К примеру, в Москве хватает подачи 130, а вот в Иркутске понадобится 150. В названиях режимов (150/70, 130/70, 95/70) указывается максимальная нагрузка трубопровода, все зависит от температуры воздуха за окном. Иногда, температуру уменьшают до 70/54, чтобы не было перегрева в помещении. Регулировка осуществляется на котельной.

Теплоноситель для систем отопления приходит к потребителю. Его регулировка выполняется по месту с помощью специальных механизмов, которые состоят из:

  • сервопривода;
  • внутреннего и наружного датчика температур наружного воздуха;
  • исполнительного механизма с клапаном;

Данные системы оборудуют индивидуальными приборами. Они ведут учет тепловой энергии, благодаря чему достигается значительная экономия денежных средств. В отличии от элеваторов, подобные системы менее надежны.

Когда температура теплоносителя составляет не больше 95 гр.Ц., тепло необходимо качественно распределить по всей системе. Для этого используют балансировочные краны и коллекторы. Но, когда температура выше 95 гр.Ц. и ее необходимо уменьшить, используют элеватор. С помощью элеваторного узла к подающему трубопроводу, подмешивают охлажденную воду с обратки.

Функции и характеристики элеваторного узла

Элеватор, при правильной установке, выполняет смесительную и циркуляционную функцию. К преимуществам данной системы относят:

  • простоту конструкции;
  • эффективность работы;
  • отсутствие подключения к электричеству.

Недостатки:

  • необходим подбор элеватора и точный расчет;
  • на выходе нельзя регулировать температуру;
  • между подачей и обработкой нужно соблюдать перепад давления (0,8-2 бар)

Конструкция

Элеватор состоит из:

  • струйного элеватора;
  • сопла;
  • камеры разряжения.

К нему устанавливают запорную арматуру, термометры и манометры. Все это представляет собой элеваторный узел.

Как альтернативу, вместо элеватора можно использовать оборудование с авто регулировкой температуры. Оно энергосберегающее, экономичнее, но дороже. Такое оборудование не может работать без электричества.

Поэтому, на данный момент установка элеватора довольно-таки актуальная тема. Он обладает рядом преимуществ и будет использоваться коммунальными предприятиями еще долгое время.

ogodom.ru

Элеваторный узел отопления - основное предназначение, схема и техническое устройство

04.11.2014

Отопление является важнейшей системой в доме, но некоторые его составные элементы известны далеко не всем сантехникам. К одному из них относится элеваторный узел отопления, который выполняет важную роль в процессе обеспечения требуемым в зимний период теплом.

Элеватор представляет специальное устройство, которое выполняет функцию насосного оборудования. Увидеть его можно спустившись в подвальное помещение многоэтажного дома.

Основная задача элеватора – обеспечить оптимальное распределение давления внутри системы отопления и установить требуемую температуру теплоносителя. По сути, увеличивается объем теплоносителя, который поступает по с котельной по трубам, до 2-х раз. Если на входе водопровода подается 6 кубометров жидкости, в систему дома попадет до 12 кубометров.

Содержание статьи:

Добиться подобных показателей возможно только в случае, если вода будет находиться в закупоренной емкости, в которой создано высокое давление. Появляется возможность избежать кипения воды при достижении ее температуры 100 градусов. Ее разогревают значительно больше (до 150 градусов).

Однако по ряду причин подавать теплоноситель в квартиры, который разогрет до температуры свыше 95 градусов, нельзя. К ним следует отнести:

  • Распространенное использования труб на основе пластика, которые не способны долго функционировать при температурах свыше 100 градусов и спустя 1-2 года начнут протекать, потребуется дорогостоящее переоборудование отопительной системы
  • Во многих домах устанавливаются чугунные радиаторы отопления, большие перепады температуры для которых будут губительными, существенно сокращая жизненный срок. Становясь хрупкими, они могут разбиться при незначительном физическом воздействии
  • Если трубы будут разогреваться до высоких температур, появляется высокая вероятность получить ожоги при соприкосновении с ними

Если температура на входе в дом не превышает 90 градусов, в подвале можно расположить классический коллектор с несколькими балансировочными кранами. Если этот показатель значительно выше, придется смонтировать элеваторный узел отопления, который обязан охлаждать теплоноситель без потери давления.

Читайте так же, о том как сделать обвязку котла своими руками. Узнать подробнее

Подробнее об элеваторном узле

Если рассматривать схему элеваторного узла более подробно, он будет состоять из следующих составных элементов:

  1. Элеватор (чаще устанавливают оборудование водоструйного типа)
  2. Камера, которая соединяет между собой входной и выходной трубопроводы
  3. Сопло
  4. Обвязка – включает в себя располагающиеся рядом термометры, контрольные манометры, запорную и регулирующую аппаратуру

Таким образом, чтобы получить необходимый объем теплоносителя, поступающего в квартиры, нет необходимости отправлять его с котельной по трубным магистралям, проложенным в земле. Часть жидкости можно отобрать на месте из обратной трубы.

Читайте так же, про организацию отопления в производственных помещениях — тут

Принцип работы элеваторного узла

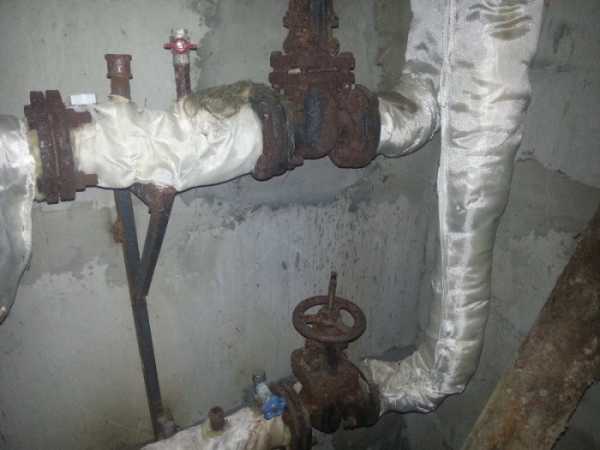

Если взглянуть на элеваторный узел, можно увидеть большую емкость, напоминающую внешне классический горшок. Дополнительными его составляющими являются различные фильтра, которые должны обеспечивать очистку теплоносителя, поступающего в отопительную систему. Наиболее распространенными очистителями являются:

  • Сетчато-магнитные фильтра – должны очищать теплоноситель, поступающий непосредственно в дом
  • Грязеуловители – устанавливаются перед элеватором и удаляют наиболее крупные примеси

Когда из жидкости удалятся засорения, она перенаправляется в камеру смешивания. Благодаря высокой скорости движения горячий теплоноситель успевает подхватить с собой части холодного, который поступает по контуру обратки, присоединенному сбоку камеры смешивания.

Процесс инжекции (его также называют подсасыванием жидкости), как правило, происходит самопроизвольно. Если температуру жидкости на выходе элеватора необходимо изменить, достаточно настроить необходимый диаметр сопла.

Таким образом элеваторный узел объединяет в себе смеситель и насос. Однако для его функциональности нет необходимости подводить электрическую сеть.

Как регулируют теплоноситель на выходе

Регуляция теплоносителя на выходе элеватора может обеспечиваться одни из двух методов:

  1. Подача жидкости посредством сопла меньшего диметра
  2. Установка ручных заслонок

Если теплоноситель поступает в квартиры через сопло определенного диаметра, его скорость движения по трубам значительно возрастает. Жидкость попадает во все стояки сравнительно быстро, обеспечивая равномерное распределение тепла по дому.

Когда сантехники решаются устанавливать металлические заслонки, которые настраиваются в ручную, добиться равномерного распределения теплоносителя крайне сложно. В случае неправильного регулирования в квартирах, которые располагаются на нижних этажах ближе к элеваторному узлу, будет значительно жарче, чем на верхних. Придется вызывать мастера и предпринимать определенные меры.

Другие особенности

Обустраивая элеваторный узел отопления, особое внимание необходимо обратить на соотношение сопротивления элеватора и напора, который создан внутри подающей трубы. Оптимальное значение этой величины – 1 к 7. Если его не учесть, работа всей системы будет считаться неэффективной.

Значительное влияние на эффективность оказывает разница давлений в обратном и подающем контурах. Работоспособной система будет считаться в случаях, когда эти показатели совпадают. Допускается, когда по трубам обратки теплоноситель движется с меньшим давлением, но не более чем на 0.5 кгс/куб. см. Если эта разница значительно выше, трубопровод необходимо почистить, так как велика вероятность его засорения грязью.

Большинство элеваторных узлов работают при постоянных условиях на протяжении всего отопительного периода. Однако наиболее эффективным считается регулируемое оборудование, позволяющее уменьшить или увеличить подачу тепла в квартиры в зависимости от условий.

Основное сопло в регулируемых элеваторах имеет возможность менять выходной диаметр. Зарубежным установкам характерен большой диапазон изменяемых значений, однако в наших условиях, когда зимы продолжительные и холодные, в нем нет необходимости.

Наибольшее распространение регулируемые элеваторы получили в производственных или общественных зданиях с местными котельными. Снижая температуру в ночное время и выходные дни, когда посетителей и работников в них нет, удается добиться экономии на отопление до 30%.

Несмотря на многочисленные преимущества, которые предоставляют элеваторные узлы отопления, отмечают несколько недостатков:

  • Сложность монтажа
  • Необходимо рассчитать каждый из элементов узла, иначе их несоответствие друг другу негативно скажется на эффективности
  • Необходимо обеспечить минимальную разницу давлений в обратном и прямом трубопроводах, которая не превысит 0.5 бар
  • Выходной температурный режим не поддается регулировке

Как обнаружить неисправность элеватора

Самый простой способ убедиться в исправной работе элеваторного узла – сверить показатели температур на входе и выходе из него. Возможно развитие событий по одному сценарию:

  1. Показатели соответствуют норме – никаких действий предпринимать не нужно, так как оборудование работает нормально
  2. Если показатели примерно равны, значит элеватор засорен или необходимо уменьшить диаметр сопла
  3. Если показатели очень сильно разнятся, значит элеватор неисправен и требует более тщательного осмотра

Наибольшее число поломок связано с соплом. Если оно засорено, необходимо демонтировать данный элемент узла и прочистить. Со временем оно растачивается под действием примесей в жидкости и требует замены.

Проверить на исправность элеваторный узел необходимо в случаях, когда квартиры на последних этажах тепла недополучают, внизу наоборот его с переизбытком. Любые неисправности ликвидировать самостоятельно не рекомендуется, следует обратиться к специалистам.

Перед очередным отопительным сезоном придется проверять элеватор на работоспособность. Особое внимание уделяют грязевику, который собирает весь скопившийся в теплоносителе ссор. Разница давлении на входе и выходе должна практически отсутствовать, иначе можно говорить о его засорении.

Подводим итоги

В большинстве подвалов больших жилых и производственных зданий по-прежнему устанавливается классический элеваторный узел отопления, придуманный много лет назад. Однако технологии не стоят на месте.

Сегодня рынком предлагаются современные устройства, регулирующие температуру в автоматическом режиме. Они считаются более энергономичными и экономичными, однако их работоспособность невозможна без подключения к электрической сети.


Вам может понравиться

v-teplo.ru

видео-инструкция по выбору своими руками, особенности расчета, подбора, схема элеваторного узла, цена, фото

В этой статье нам предстоит выяснить, что такое элеватор в системе отопления и как он устроен. Помимо функций, мы изучим режимы работы элеваторного узла и способы его регулировки. Итак, в путь.

Элеватор в процессе монтажа.

Что это такое

Функции

Говоря простыми словами, элеваторные узлы отопления — это своеобразные буферы между теплотрассой и домовыми инженерными системами.

Они совмещают несколько функций:

  • Преобразуют перепад давлений между нитками трассы (3-4 атмосферы) в необходимые для работы отопительного контура 0,2.
  • Служат для запуска или остановки систем отопления и горячего водоснабжения.
  • Позволяют переключаться между разными режимами работы системы ГВС.

Уточним: температура воды в кранах не должна превышать 90-95 градусов.
Летом, когда температура воды в подаче трассы не превышает 50-55 С, ГВС запитывается именно с этой нитки.
В пик холодов горячее водоснабжение приходится переключать на обратный трубопровод.

Элементы

Простейшая схема элеваторного узла отопления включает:

  1. Пару входных задвижек на подающей и обратной нитках. Подача всегда расположена выше обратки.
  2. Пару домовых задвижек, отсекающих элеваторный узел от системы отопления.
  3. Грязевики на подаче и, реже, на обратке.

На фото — грязевик, предотвращающий попадание песка и окалины в отопительный контур.

  1. Сбросники в контуре отопления, позволяющие полностью осушить его или перепустить систему на сброс, выгнав из нее при запуске существенную часть воздуха. Сбросы считается хорошим тоном выводить в канализацию.
  2. Контрольные вентиля, позволяющие замерить температуры и давления подачи, обратки и смеси.
  3. Наконец, собственно водоструйный элеватор — снабженный фланцами тройник для труб с соплом внутри.

Простейший элеваторный узел.

Как работает элеваторная система отопления? В основе принципа ее работы лежит закон Бернулли, утверждающий, что статическое давление в потоке обратно пропорционально его скорости.

Более горячая и находящаяся под более высоким давлением вода из подающего трубопровода впрыскивается через сопло в раструб элеватора и создает там, как ни парадоксально это звучит, зону разрежения, вовлекающую через подсос часть воды из обратного трубопровода в повторный цикл циркуляции.

Тем самым обеспечиваются:

  • Большой расход теплоносителя через контур при минимальном его расходе из трассы.
  • Выравнивание температур ближних к элеватору и дальних от него отопительных приборов.

Схема циркуляции воды.

Как распределяются давления, измеренные во время отопительного сезона? Приведем типичные параметры.

Точка измеренияДавление, кгс/см2
Подача после входной задвижки6,0
Обратка3,2
Смесь после элеватора3,4

Давление смеси лишь чуть выше, чем давление в обратном трубопроводе трассы.

Температуры в трассе и после элеватора подчиняются так называемому температурному графику, определяющим фактором в котором является уличная температура. Максимальное значение для подающей нитки трассы — 150 градусов: при дальнейшем нагреве вода закипит, несмотря на избыточное давление. Максимальная температура смеси — 95 С для двухтрубных и 105 для однотрубных систем.

Помимо перечисленных элементов, элеватор системы отопления может включать врезки горячего водоснабжения.

Возможны две их основных конфигурации.

  1. В домах, построенных до конца 70-х годов, ГВС запитано через одну врезку в подачу и одну — в обратку.
  2. В более новых домах присутствует по две врезки на каждой нитке. На фланце для соединения труб между врезками ставится подпорная шайба с диаметром на 1-2 мм больше, чем диаметр сопла. Она обеспечивает перепад, достаточный для того, чтобы при включении ГВС по схемам «из подачи в подачу» и «из обратки в обратку» через спаренные стояки и полотенцесушители непрерывно циркулировала вода.

Зоны ответственности

Что такое элеваторный узел отопления — мы худо-бедно разобрались.

А кто за него отвечает?

  • Участок трассы внутри дома до фланцев входных задвижек — зона ответственности транспортирующей тепло организации (тепловых сетей).
  • Все, что после входных задвижек, и сами задвижки — зона ответственности жилищной организации.

Однако: подбор элеватора отопления по номеру (типоразмеру), расчет диаметра сопла и подпорных шайб выполняются теплосетями.
Жилищники лишь обеспечивают монтаж и демонтаж.

Демонтированные сопла.

Контроль

Контролирующая организация — опять-таки теплосети.

Что именно они контролируют?

  • Несколько раз в течение зимы проводятся контрольные замеры температур и давлений подачи, обратки и смеси. При отклонениях от температурного графика расчет элеватора отопления проводится заново с расточкой или уменьшением диаметра сопла. Разумеется, этого не стоит делать в пик холодов: при -40 на улице подъездное отопление может прихватить льдом уже через час после остановки циркуляции.
  • В рамках подготовки к отопительному сезону проверяется состояние запорной арматуры. Проверка предельно проста: все задвижки в узле перекрываются, после чего открывается любой контрольный вентиль. Если вода из него поступает — нужно искать неисправность; кроме того, в любом положении задвижек у них не должно быть течей по сальникам.
  • Наконец, в конце отопительного сезона элеваторы в системе отопления наряду с самой системой проходят испытания на температуру. Теплоноситель при отключенной подаче ГВС разогревается до максимальных значений.

Управление

Приведем порядок выполнения некоторых операций, связанных с работой элеватора.

Запуск отопления

Если система заполнена, достаточно лишь открыть домовые задвижки — и циркуляция начнется.

Несколько сложнее инструкция по запуску сброшенной системы.

  1. Открывается сброс на обратном трубопроводе и закрывается сброс на подаче.
  2. Медленно (во избежание гидроудара) открывается верхняя домовая задвижка.
  3. После того, как в сброс пойдет чистая, без воздуха, вода, он закрывается, после чего открывается нижняя домовая задвижка.

Полезно: если на стояках стоят современные шаровые вентиля, направление работы контура на сброс не имеет значения.
А вот у винтовых быстрым противотоком может оторвать клапана, после чего слесарю предстоит долгий и мучительный поиск причин остановки циркуляции в стояках.

Шаровые вентиля на стояках отопления.

Работа без сопла

При катастрофически низкой температуре обратки в пик холодов практикуется работа элеватора без сопла. В систему поступает теплоноситель из трассы, а не смесь. Подсос глушится стальным блином.

Элеватор со снятым соплом и заглушенным подсосом.

Регулировка перепада

При завышенной обратке и невозможности оперативной замены сопла практикуется регулировка перепада задвижкой.

Как выполнить ее своими руками?

  1. Замеряется давление подачи, после чего манометр ставится на обратку.
  2. Входная задвижка на обратке полностью закрывается и постепенно открывается с контролем давления по манометру. Если просто прикрыть задвижку — ее щечки могут не полностью опуститься по штоку и соскользнуть вниз позже. Цена неправильного порядка действий — гарантированно размороженное подъездное отопление.

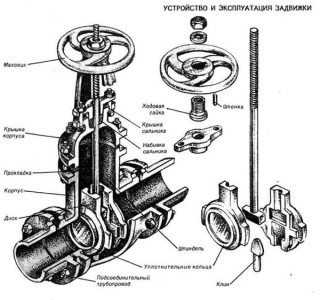

Щечки подвижно закреплены на штоке и могут сместиться под собственной тяжестью.

За один раз следует убирать не более 0,2 атмосфер перепада. Повторный замер температуры обратки проводится через сутки, когда все значения стабилизируются.

Заключение

Надеемся, что наш материал поможет читателю разобраться в схеме работы и порядке регулировки элеваторного узла. Как обычно, дополнительную информацию его вниманию предложит прикрепленное видео. Успехов!

gidroguru.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
