Для чего лучковая пила – особенности пил по дереву и по металлу. Как выбрать складную модель и полотно к ней? Для чего она нужна?

Лучковая пила - ТОП-5 инструментов по надежности и качеству, по дереву и не только

Необходимым инструментом для плотничных работ считается именно лучковая пила. Устройство уже давно занимает почетное место среди инструментов, необходимых для бытовых вопросов. Меняется только дизайн, вес пилы, чтобы ей было легче работать, а принцип работы остается тем же. В статье будут рассмотрены принцип действия, составляющие, а также некоторые модели лучковых пил.

Для чего нужна лучковая пила?

Инструмент, необходимый для каждой дачи, дома — это лучковая пила. С помощью нее разрезают разнообразные материалы, например, небольшие металлические конструкции, деревянные изделия. Но именно для деревянных изделий в основном она и предназначена. Распил осуществляется в следующих направлениях:

  • вдоль;
  • поперек;
  • фигурный разрез;
  • в угловом направлении.

В связи с тем, что пила настолько функциональна, ее используют как для разрезания деревянных конструкций, так и для выделки фигур из дерева или для аккуратного распиливания. Поэтому этот инструмент лучше иметь в мастерской вместе с ножовкой.

Сравнение с ножовкой

Есть некоторые сходства ножовки с лучковой пилой. Во-первых, обе предназначены для деревянных изделий. А во-вторых, они относятся к неотъемлемому инструментарию человека, занимающегося бытовыми делами.

Но все-таки ножовка и лучковая пила — это разные инструменты, и их предназначения различаются, да и само устройство тоже:

  1. лучковая пила предназначена для аккуратного распиливания, а также для выделывания различных фигур, чего нельзя сказать о ножовке;
  2. пилы лучковые по весу меньше, чем ножовки, пользоваться ими удобнее;
  3. при использовании лучковой пилы в работе могут быть задействованы несколько человек, при использовании ножовки такого не допускается;
  4. за пилой легко ухаживать.

Лучковая пила и ножовка — это два разных инструмента, каждый из которых необходим мастеру для большей эффективности деятельности на даче или по дому.

Устройство лучковой пилы и ее разновидности

Есть много видов «лучков», но каждый из них имеет однотипное устройство и состоит из следующих элементов:

  • лучковая перемычка, которая представлена несколькими видами длин: 35 см, 53 см и 76 см. От длины зависит форма рамы, которая бывает следующих видов: в форме выкружной трапеции — для длинных инструментов, в форме закругленного треугольника — для коротких приборов;
  • полотно пилы, которое предназначено для разрезания различных материалов, формы полотен и зубцов отличаются друг от друга;
  • ручка прибора, которая делается более качественно, ведь именно от нее зависит удобство, а также возможность делать маневренные движения инструментом;
  • устройства для натяжения пильного полотна. Это средник, стойка, тетива, которые удерживают пилу. Но вес ей придавать эти составляющие не должны, иначе устройством будет сложно пользоваться.

При выборе инструмента важно подробно ознакомиться с устройством лучковой пилы. Также необходимо определиться с размером полотна и понять, удобно ли держать агрегат в руке, можно ли им делать маневренные, быстрые движения. Все это поможет выбрать устройство быстро и без проблем.

Все лучковые пилы подразделяются на следующие виды:

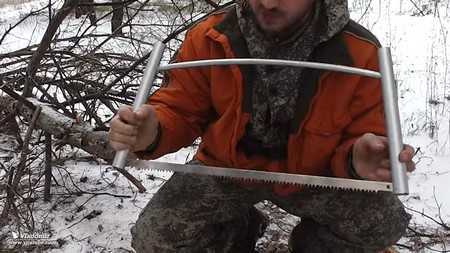

  1. складная предназначена для того, чтобы носить с собой. Агрегат может потребоваться, например, в походе, и хорошо, когда под рукой он имеется;
  2. двуручная придумана для того, чтобы работу выполнять совместно, если требуется прилагать много усилий.
  3. деревянная разработана для выделывания деревянных изделий, конструкций. Если пользоваться не по назначению, устройство может быстро выйти из строя;
  4. инструмент по металлу изготавливается из качественной закаленной стали, чтобы аппарат не затупился и прослужил длительный промежуток времени, не сломался.

Конечно же, есть и иные виды «лучков», которые обрабатывают другие материалы. Узнать конкретную модель можно в магазине, где собираетесь приобретать устройство.

Виды полотен

Так как лучковая пила в основном используется при работе с деревянными изделиями, то выделяют следующие полотна для лучковой пилы по дереву:

  • полотно, имеющее одинарные зубья, расположенные на одинаковом расстоянии друг от друга. Такие пилы используются для ровного, аккуратного разрезания материала;
  • режущая часть, имеющая сдвоенные зубья (или еще называют «кремлевский» зуб). Такое положение зубцов предусмотрено для более сложного и точного распила. Если шаг зубьев не слишком частый, то разрезание материала будет качественное и аккуратное, стружки будет немного;
  • пильное полотно, зубья на котором расположены в два ряда на фиксированном расстоянии. Предназначение таких зубцов заключается в работе с толстым материалом, который плохо поддается разрезанию.

Материал, из которого изготавливается режущее полотно — это сталь высокого качества. Желательно, чтобы она была закалена, т.к. это будет гарантировать долгий срок службы, а также хорошую, быструю работу с различного вида материалами.

Также стоит обратить внимание на зубцы, расположенные на режущей части пилы. Они представлены следующими видами:

  1. для сухой и твердой древесины используется инструмент, зубцы которого имеют форму равнобедренного треугольника, спил получается аккуратный;
  2. для сухой древесины предназначено пильное полотно, зубья которого представлены в форме разностороннего треугольника;
  3. для сырой древесины рекомендуется чередование зубцов в форме равнобедренного треугольника, разностороннего, а также наличие сдвоенных зубов, чтобы разрезание осуществлялось намного быстрее.

Топ-5 в соотношении цены и надежности

Модельный ряд «лучков» несомненно большой, однако есть марки и виды, занимающие лидирующие положения. Рассмотрим лучшие их лучших, имеющие высокий рейтинг среди отзывов покупателей.

BAHCO 10-30-51

Лучковая пила с одной ручкой. Характеристики имеет просто потрясающие. При небольшом весе, 900 грамм, она может быть использована для разнообразных работ. Но главное ее предназначение — обработка сухой древесины. Пильное полотно в длину достигает 76 см и имеет трехгранные зубья. У инструмента удобная ручка, благодаря которой рука мастера не будет скользить, работа идет быстро, без задержек.

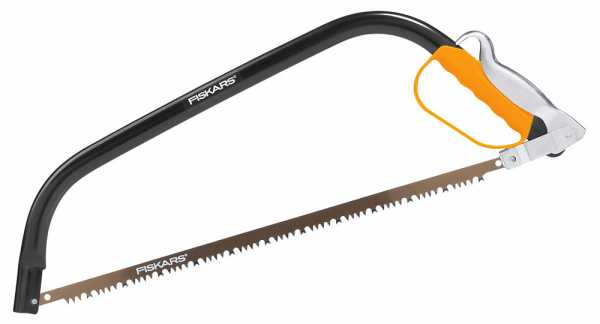

Fiskars 1000615 (124810)

Финская компания Fiskars выпускает пилы исключительно качественные. Пила сделана в форме выкружной трапеции, т.к. достаточно длинная (70 см). Это устройство необходимо для дома, т.к., во-первых, имеет небольшой вес (770 грамм), во-вторых, есть «кремлевские» зубцы, которые чередуются с обычными, поэтому можно пилить как вперед, так и назад. А также у прибора очень удобная ручка, благодаря которой мастер не устает от работ. Основное назначение — это разрезание толстых веток и небольших стволов деревьев.

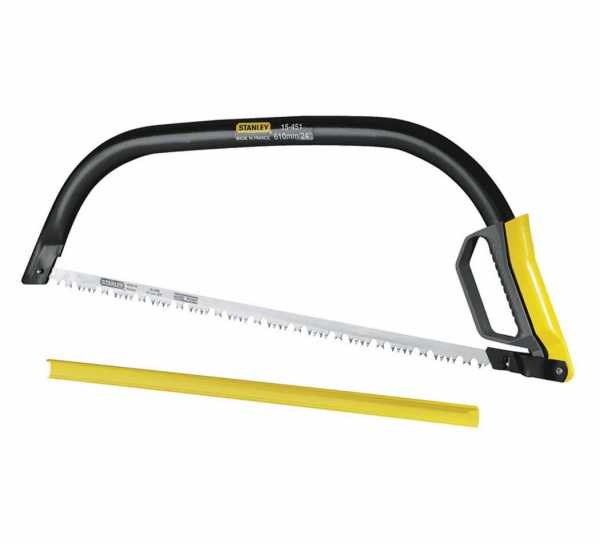

Stanley Pro 760

760 мм — полотно лучковой пилы, благодаря которому можно подрезать ветки кустов и небольших деревьев. Вес устройства составляет 250 грамм (очень легкое, поэтому работать им одно удовольствие). Зубцы чередуются, и главным является наличие сдвоенных зубьев, что позволяет работать качественнее и быстрее. Такие зубцы даже заточки не требуют. Рукоятка удобная, поэтому никаких проблем с распиливанием возникать не будет.

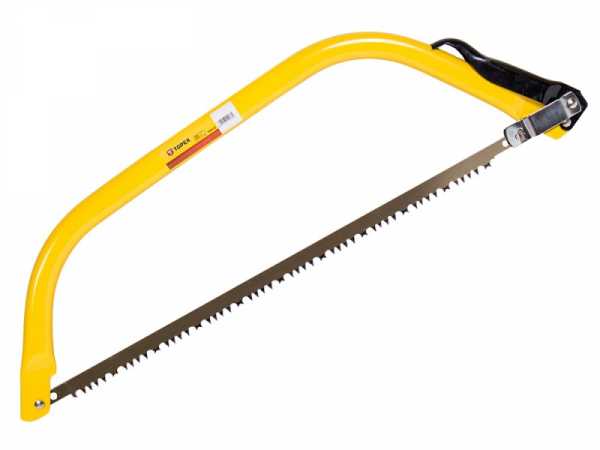

TOPEX 530 мм 10A905

Агрегат имеет небольшую стоимость, поэтому и характеристики находятся не на очень высоком уровне. Из преимуществ: размер лезвия инструмента — 530 мм (это стандартная длина), зубцы чередуются (имеются сдвоенные), вес составляет 500 грамм, работать можно как с сухой, так и сырой древесиной. Главным и наиболее серьезным недостатком является отсутствие удобной ручки, что делает работу более сложной и трудоемкой.

Brigadier 83000

Лучковая пила с неплохими параметрами, но отсутствием удобной ручки. К достоинствам относится следующее: инструмент складной, поэтому в походах — незаменимая вещь; длина — 70 см; вес — 770 грамм; работать удобно с ветками, а также сухой древесиной. Цена приемлемая. Поэтому при правильном использовании устройство будет служить долго и проблем никаких возникать не будет.

В статье мы дали представление о лучковых пилах, рассмотрели лучшие модели среди как дорогих приборов, так и достаточно дешевых. Если вам была полезна наша статья, оставьте свой комментарий и поделитесь ссылкой в социальных сетях. Нам будет очень приятно!

opilah.com

Классическая лучковая пила

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "Dustin Penner" покажет Вам, как он изготовил классическую лучковую пилу из бука и красного дерева.

Материалы.
- Буковая доска
- Брусочек красного дерева
- Клей ПВА
- Секундный клей
- Двухкомпонентная эпоксидная смола
- Капроновая нить
- Клей карандаш
- Малярная лента, наждачная бумага
- Полотно для лобзика, натяжители
- Пара деревянных рукояток
- Масло для пропитки древесины.

Инструменты, использованные автором.
- Ленточная пила
- Циркулярная пила
- Барабанная шлифовальная насадка
- Сверлильный станок
- Фрезерный станок
- Рейсмус, фуганок
- Орбитальный, и ленточный шлифовальный станки
- Стамески, рубанок
- Тиски, струбцины.

Процесс изготовления.
Итак, автор начинает с подготовки доски. Разрезает ее на циркулярной пиле.



Выводит базы на фуганке, затем выравнивает стороны при помощи рейсмуса.

Теперь нарезает три заготовки.

Первыми мастер будет изготавливать плечи пилы. Тут он применяет интересный способ соединения заготовок. Приклеивает на каждую из них малярную ленту, затем наносит секундный клей, и соединяет их.

Используя клей карандаш, приклеивает шаблон.

Обрезает лишние элементы на ленточной пиле.

После обработки на ленточной пиле места спилов слегка подгорели. Требуется шлифовка на ленточном станке.

Теперь можно разъединить заготовки.

Утоньшает плечи, делая своеобразные спуски.

И снова остались следы от обработки ленточной пилой. Мастер зачищает эти места при помощи рубанка.

Затем, установив барабанную шлифовальную насадку в сверлильный станок, добивается более эргономичных переходов на заготовках.

Также прибегает к использованию орбитального шлифовального станка.


В центральном элементе плечей высверливает пару неглубоких глухих отверстий со смещением сверлом Форстнера.


Затем обрабатывает пазы стамеской, добиваясь прямоугольной формы.

Теперь время изготовить перекладину. На обеих сторонах третьей заготовки делает прямоугольный шип.

Все заготовки обработаны, можно склеивать их между собой.

Зажимает заготовку пилы в тисках, обрабатывает края стамеской, скругляя их.

Затем шлифует напильником. Также обрабатывает и плечи.

В боковых нижних частях высверливает отверстия для натяжителей.

Пропитывает изделие маслом.

Из кусочка красного дерева вырезает заготовки для рычага и втулки.

В пластине для втулки сверлит два отверстия с небольшим смещением.

Вырезает лишнее стамеской, выравнивает напильником.

Рычажок обрабатывает на фрезерном станке так, чтобы у него с торца получилась овальная форма. И примеряет к втулке.

Теперь сошлифовывает лишний материал, придавая втулке форму лодочки. По внешним краям протачивает круглые пазы.

Теперь вклеивает натяжители в рукоятки, используя эпоксидную смолу.

Итак, все готово к сборке. Натягивает нить на верхние части плечей.

Разделяет пучок нитей на две части, вставляет туда втулку. Затем немного натягивает нити, несколько раз провернув рычаг.

Вставляет рукоятки с натяжителями, фиксирует в них полотно, и полностью натягивает, вращая рычаг.

Вот так эта пила может трудиться! Конечно же, выбор полотен для нее огромен, но автор использовал очень узкое полотно для фигурных вырезов.

Спасибо автору за классический инструмент для мастерской, и способ его изготовления!

Всем хорошего настроения, удачи, и интересных идей!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Для Чего Нужна Выкружная Пила

Лучковая пила. Сочетание надёжности и универсальности

Посреди плотницкого инструмента лучковые пилы давно занимали почётное место. Конечно их конструкция и дизайн с возрастом значительно поменялись, основной принцип функционирования этих пил остаётся прежним. В чём же основное преимущество игровых слотов этого инструмента и что выделяет его посреди других?

Зачем нужна лучковая пила?

Лобзиком комфортно делать недлинные, в большей степени поперечные резы, ножовкой по дереву – длинноватые, продольные. И только с помощью лучковой пилы производят различные разделительные резы, причём, как с сухой, так и с увлажненной древесной породой. Уже сегодня, для лучковой пилы по дереву не имеет значения метод разделки древесной породы – вдоль как еще его называют поперёк волокон. Если добавить к этому возможность работы одной рукою (1-ые «лучки» были только двурукими), то выходит, что рассматриваемым инвентарем воспользуйтесь для реза дерева:

  • в продольном;
  • в поперечном;
  • в фигурном;
  • в угловом направлении.

Единственным неодолимым препятствием для лучковых пил являются поперечные размеры заготовок – для толстых брёвен всё же лучше использовать механизированный инструмент. Вобщем, с толстыми брёвнами приходится работать существенно реже…

Универсальность лучковым пилам по дереву присваивают три происшествия:

  1. Регулируемое натяжение пильного полотна (в чём-то Такой процесс похож на натягивание тетивы лука, откуда и появилось заглавие инструмента). Тестирование указывает, что в лучковых пилах будут сделаны усилия натяжения до 100…120 кг без разрушения пильного полотна.
  2. Особенная форма зубьев, позволяющая проводить как предварительный, так и чистовой резы.
  3. Компактность размеров пилы, что обеспечивает её внедрение даже в стеснённой обстановке.

Современные российского автопрома лучковых пил и оснастки к сложившейся ситуации – марки Bahco, Stanley, Intertool, Fiskars и другие — комплектуют свою продукцию различными типами и исполнениями пильных полотен, что увеличивает удобство в применении инструмента.

Устройство лучковой пилы по дереву

Современный «лучок» содержит в себе:

  1. Рамку из профильного проката. Отталкиваясь от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм либо 760 мм, рама а возможно выполнена типа заоваленной трапеции (для более длинноватых полотен) либо заоваленного треугольника (для более маленьких).
  2. Ручку, профиль какой занимается исключает неожиданное травмирование пальцев работающего.
  3. Пильного полотна.
  4. Устройства для натяжения пильного полотна.
  5. Крепежа полотна к рамке.

Японские пилы. Особенности, достоинства и специфичность работы.

Японские пилы. Особенности, достоинства и специфичность работы. Пилы брал тут: Японская пила.

Какая пила лучше. Тестирование 3-х типов пил.

Здесь видео мы сравниваем три типа пил для заготовки дров. Пилу русского эталона, ручную малогабаритную (карманную) пилу и.

К рамке лучковой пилы по дереву предъявляются особенные требования – она подойдет жёсткой и сразу лёгкой, чтоб не наращивать физическую нагрузку в свое время пиления. Поставленной задачке удовлетворяет особый трубчатый профиль с очень маленький шириной. Это позволяет просто изгибать его в течении производства до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле нужную мобильность.

Одним из главных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. К примеру, марки Gardena как еще его называют Proline для натяжения употребляет ручку с эксцентриком: изменяя благодаря его использованию угол наклона ручки относительно к продольной оси пиления, таким макаром можно регулировать усилие натяжения.

По другому пути пошли отечественные изготовители пил от Bahco Stanley: там в ручку устанавливается особый винтообразной механизм натяжения пильного полотна. Выбор определяется удобством использования, но наличие винтообразного механизма обеспечивает натяжению завышенную точность, и даже не находится в зависимости от случайных движений юзера, когда положение ручки в свое время пиления может случайным образом поменяться. Потому поворотный механизм натяжения рекомендуется использовать при наличии некого опыта работ с лучковой пилой.

Для крепежа пильного полотна к обратной части «тетивы» (рамы) употребляются съёмные шплинты или барашковые винты, Последние надёжнее, так как шплинт, обычно изготавливаемый из мягенькой стали, с течением времени изнашивается, и может самопроизвольно выйти из крепёжного отверстия.

Полотно для лучковой пилы

Универсальность этого инструмента определяет и конфигурации в конструкции пильного полотна, например, его зубьев. В большинстве случаев употребляются:

  • Пильные полотна с равномерным шагом зубьев. Они созданы для ровненького реза древесной породы со сравнимо маленький длиной.
  • Полотна с так именуемым «американским» зубом, когда через 3.4 обыденных зуба встречается сдвоенный либо «кремлёвский» зуб. Такая конфигурация режущей части пильного полотна позволяет создавать длительный и непростой рез. Частота чередования определяет точность результата: чем поближе между собой размещаются сдвоенные зубья, тем линия распила будет наименее незапятанной.
  • Пространственные зубья с широким разведением. Полотно с такими зубьями полезно при наибольших размерах сечения разрезаемой древесной породы. Усилие реза и количество отходов в этом случае растут, но производительность пиления становится очень вероятной.

Зависимо от намеченных целей меняется и материал пильного полотна. Для инструмента сравнимо маленьких размеров (350 мм, частично – 530 мм) употребляют полотна с равномерным шагом, изготавливаемые из конструкционной хромоникелевой стали типа 45Х, 40ХН либо 45Г. Полотна проходят закалку ТВЧ, под воздействием которых их поверхностная твёрдость добивается 45…48 HRC. Но такие полотна очень чувствительны к изменению оси пиления, которая просто меняется по причине гибкости полотна, и ломаются при предельных извивах.

Для полотен со сдвоенными зубьями используют высокоуглеродистую сталь 7ХФ по другому даже быстрорежущую сталь. Долговечность таких полотен (если они не изготовлены в Китае) очень высока, так как с повышением процента углерода в стали её упругие характеристики растут. Уже сегодня, лезвия не требуется охлаждать, так как ванадий и вольфрам, входящие в составе таких сталей, отличаются высочайшей теплостойкостью.

Для зубьев с широким разведением решающим фактором долговечности считается абразивный износ от трения древесной породы по металлу. Потому финская компания Fiskars наносит на производимый ею инструмент тефлоновое покрытие, которое понижает коэффициент трения, увеличивая тем долговечность пильного полотна. Другие изготовители отечественного (к примеру, Bahco) создают биметаллические полотна: база делается из конструкционной стали, а режущая часть – из инструментальной.

nzizn.ru

Лучковые пилы | Всё о ремонте

Для поперечного распиливания круглых лесоматериалов, кроме двуручных пил, служат лучковые с деревянными и металлическими лучками, а также удлиненные ножовки с дополнительной второй ручкой.


Лучковая пила
по сравнению с двуручной пилой обладает двумя весьма существенными преимуществами. Лучковой пилой работает один человек, а не двое. Натянутое и тонкое полотно лучковой пилы производит более узкий пропил, требующий при пилении меньше сил.

Пипы с деревянным лучком имеют две стойки, одна из которых удлинена и образует ручку. Между стойками наглухо закреплено металлическими шпильками полотно и размещена изогнутая распорка. Концы стоек скреплены тетивой, натяжение которой регулируют планкой — закруткой. Просвет между полотном пилы и распоркой должен быть таким, чтобы пилой можно было распиливать стволы при раскряжевке диаметром до 32—35 см, а при валке — до 40 см.



При этом длина стойки, которая не имеет ручки, должна быть 50—-55 см. При работе полотно пилы должно быть сильно натянуто (с силой 160—200 кг). Для такого сильного натяжения применяют крученый шнур толщиной 2—5 мм. После окончания работы натяжение тетивы надо обязательно ослаблять.
С   целью большего  натяжения   зубчатой   кромки устаивают серповидность полотна со стрелой выгиба от 3 до 12 мм. Это достигается вальцовкой или проковкой после термической обработки.

Форма поперечного сечения полотна может быть прямоугольной или клинчатой (трапециевидной). При клинчатой форме толщина полотна со стороны зубьев 0,8 мм, а с противоположной стороны (у спинки) — 0,6 мм.

Зубья у пил могут быть с профилем типа I и типа 11 (рис. 65). Угол боковой заточки у режущих зубьев равен 55°, за исключением наружных кромок крайних зубьев типа II, где он должен быть 70°. Зубья разводят на величину 0,3 мм на сторону. При клинчатой форме полотна имеется возможность уменьшать величину развода.

Очищающие зубья рекомендуется снижать для зимней распиловки или твердой древесины на 0,2—0,4 мм, а для летней распиловки или мягкой древесины — на 0,5—0,7 мм. При пилении с большим нажимом указанное снижение иногда увеличивают в 1,5—2 раза.

Работают обеими руками: одна находится на отростке — ручке, а другая — выше, у распорки или у тетивы медленном движении пилы — до 30—40 раз в минуту. При этом работающий использует не только работу мускулов рук, но и давление собственной массы, мускулы ног и поясницы.

Для раскряжевки наиболее выгодная высота лежащего дерева около 50 см от земли. Пилить надо во всю длину полотна с нажимом при движении пилы как вперед, так и назад. К распиливаемому стволу следует стоять боком, левой ногой почти вплотную к стволу. Ноги надо согнуть в коленях. Когда пила движется вперед, левое колено сгибают, а правое выпрямляют. При обратном движении сгибают правое колено, а левое выпрямляют.



При переходе с одного движения на другое не следует менять наклон полотна пилы. При правильных приемах работы и надлежащем состоянии самой пилы достигается высокая производительность труда — до 20 см2 в секунду вместо 5—8 см2. Она может характеризоваться числом двойных ходов (вперед и обратно), необходимых для распиловки ствола определенного диаметра. Например, при диаметре ствола 14 см требуемое число ходов составляет 3,5—4, а при диаметре 22 см—10—11 ходов.

Пилы с металлическим лучком. Пилы имеют металлический дугообразный лучок (раму). Саму дугу или лучок изготовляют из пруткового металла сплошного сечения диаметром около 11 мм или круглых й овальных труб диаметром около 28 мм.

По форме лучок может быть несимметричный (асимметричный) с одной ручкой или симметричный с двумя ручками. Пила одноручная более легкая. Однако ей можно распиливать материал меньшей высоты (диаметра). Пила двуручная позволяет распиливать более толстый материал. Кроме того, она обладает увеличенным ресурсом заточки зубьев, работая попеременно в разные стороны, то одной, то другой ручкой.



Такой же результат можно достигнуть и одноручной пилой, если периодически менять места крепления концов полотна. Сначала зубья пилы будут работать в одну сторону, а после повертывания концов полотна — в другую. Пилы с несимметричным лучком выпускают уменьшенного и нормального размера.



Пила уменьшенного размера (РСТ УССР 842—78) имеет габариты 600X190 мм. Лучок делают из стальной электросварной трубы. Ручка — пластмассовая (фенопласт, полистирол, полиэтилен). Полотно изготовляют из стальной холоднокатанной термообрабо-танной ленты из стали У8А, У9А, У10 толщиной 0,5—0,7 мм. Твердость полотна должна быть HRC 47—55. Шаг зубьев — 5—6 мм. Угол заострения зубьев — 50 и 60°.

Пила нормального размера (ТУ 105—6—517—78) имеет габариты 790X320 мм. Лучок из трубы 28X1,2 мм. Рычаг натяжного устройства служит наружной частью ручки (трубы). Натяг полотна должен быть в пределах 50—160 кгс. Полотно изготовлено из стали У8А толщиной 0,8 мм. Твердость полотна HRC 47—54. Масса пилы — не более 1,2 кг.
Лучковые столярные пилы

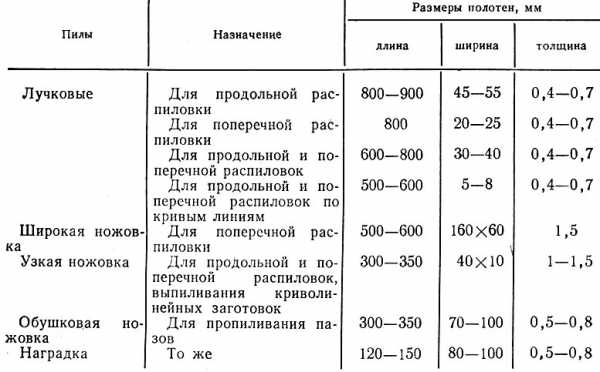

В зависимости от назначения и формы зубьев лучковые столярные пилы подразделяют на поперечные, размашные, шиповые, мелкозубые и выкружные. Поперечные пилы служат для торцевания и поперечного раскроя досок, брусков и заготовок. Зубья имеют форму равнобедренного треугольника. Заточка (боковая) зубьев всегда косая, под углом 50—60°.
Размашные пилы применяют для продольного раскроя досок и брусков. Полотно пилы может быть значительной длины, что бывает необходимо при раскрое толстых лесоматериалов. Заточка зубьев всегда прямая, под углом 90°.

Шиповые пилы служат для смешаного пиления независимо от направления волокон древесины. Применяют при устройстве в заготовках шиповых соединений. Полотно пилы средней длины. Заточка зубьев косая или прямая. Прямую заточку зубьев выполняют в пилах, предназначенных преимущественно для продольного пиления, например при нарезании рамных шипов и проушин в оконных створках, дверных полотнах. Косая заточка необходима при нарезании шипов «ласточкин хвост» и в других случаях, когда линия пропила оказывается под углом к направлению волокон древесины.

Мелкозубые пилы применяют для чистового, преимущественно поперечного пиления, включая устройство мелкоразмерных шиповых соединений, срезания щечек у шипов. Полотно пилы — небольшой длины. Заточка зубьев прямая или косая.

Выкружные пилы служат для криволинейных или фигурных пропилов. Полотно пилы отличается малой длиной, малой шириной и большой толщиной и большим разводом зубьев (до 0,5 мм на сторону, а в других — 0,2—0,35 мм). Полотно всегда имеет съемное устройство, позволяющее вначале вставить его в отверстие, когда надо сделать пропил замкнутого контура. Для выполнения мелких работ в тонких заготовках используют вместо выкружных лучковых пил — лобзиковые пилы.

Пила состоит из деревянного станка, или лучка, и натянутого на нем веревочной тетивой, как лук, пильного полотна с зубьями. Лучок — это две поперечных стойки, распорка (средник), две ручки (шиховки), натяжная тетива и закрутка. Тетива делается обычно из крученого льняного шпагата толщиной 2—3 мм. Иногда вместо закрутки используют винт с гайкой, которые соединены с металлической (проволочной) тетивой.



В некоторых конструкциях концы полотна крепят непосредственно к поперечным стойкам. Оно занимает всегда постоянное положение и находится в плоскости лучка, поэтому пилу с таким положением полотна для столярных работ применяют редко, ее можно использовать только для поперечного пиления.

Стойки делают (древесина березы, клена, бука, граба) длиной 340—450 мм и шириной 40—45 мм. Толщина в зоне отверстия диаметром 17—18 мм должна быть 30—31 мм, а в остальных местах — 20 мм. В верхнем конце на расстоянии около 20 мм устраивают выемку шириной около 20 мм для размещения тетивы.

Распорку — средник (древесина хвойных пород) делают сечением 40X27 мм, а длиной — в зависимости от длины полотна. По концам распорки устраивают проушину или гнездо в соответствии с поперечным сечением стойки. Для того чтобы конец закрутки не выступал, в распорке делают поперечную выемку или паз. Полотно с каждого конца крепят с ушками посредством заклепок. После соединения на свободном конце ушек делают отверстие диаметром 3—4 мм для штифта.



Ручка (шиховка) из древесины твердых лиственных пород должна быть точеная и иметь отверстие для штифта и прорезь для размещения соединенных ушек. Конец ручки, вставляемый в стойку, должен иметь длину не менее ширины стойки, а его диаметр соответствовать диаметру отверстия в стойке.

В отверстие стойки с одной стороны вставляют полотно с ушками, а с другой — конец ручки так, чтобы прорезь надвигалась на ушки. Надвигание происходит до тех пор, пока отверстие в ручке совпадет с отверстием в ушках. После этого в отверстие забивают штифт. Когда с обоих концов закреплены ручки, распорку (средник) вставляют между стойками, наматывают тетиву и натягивают ее посредством закрутки.

Одноручные ненатянутые пилы-ножовки. Одноручной ненатянутой пилой, или ножовкой, называют такую пилу, у которой к одному концу ненатянутого полотна прикреплена ручка. У ненатянутого полотна толщина больше, чем у натянутого, и поэтому пилить ножовкой значительно тяжелее, так как она дает более широкий пропил. Преимущество пилы-ножовки состоит в том, что ей можно раскраивать плиты и фанеру. Кроме того, она проще в эксплуатации и изготовлении.

Вид пилы-ножовки предопределяется формой ручки и полотна. Сама ручка может быть прикреплена постоянно (наглухо) или быть съемной. Съемная ручка бывает пригодной для прикрепления полотен разного размера и назначения. В таком случае к одной ручке прикладывают несколько разных полотен.

Ручка у пил-ножовок бывает прямая, изогнутая, полузакрытая и закрытая (рис. 68). Форма ручки находится в зависимости от размера полотна, к которому она прикреплена. Размеры ручки зависят от величины прикладываемых усилий. Обычно прямую ручку применяют в небольших ножовках. Подобные пилы имеют очертание обыкновенного ножа. Свое название такие пилы и получили от пилообразного ножа.



Изогнутая ручка может быть более удобной, чем прямая. Полузакрытая ручка служит для полотен средних размеров. Наличие открытой зоны в такой ручке может служить причиной травматизма пальцев у открытой части ручки. Этого недостатка нет в ручках закрытой формы. Форма ручки зависит от материала, из которого она изготовлена. Материалом для ручек служит металл, пластмасса и древесина. Лучший материал — древесина.

Полотна у ножовок различают по их размерам и форме зубьев. По размерам полотна бывают широкие и узкие. Ножовка с широким полотном обеспечивает строгую прямолинейность пропила и высокую точность его направления. Узкое полотно позволяет производить криволинейные пропилы.

Зубья по величине могут быть крупные с шагом до 16 мм и мелкие:—от 1,5 мм. Их форма зависит от вида пиления — поперечного, продольного и смешанного (универсального).
Стандартные ножовки. В соответствии с ГОСТ 26215—84 ножовки должны изготовляться с полотнами твердостью HRC 42—52, толщиной 0,5—1,2 мм из стали 7ХФ, 8ХФ, 9ХФ, 9ХС или У7, У7А, У8А, У8ГА, У9А, У10 или 65Г, 60С2А нескольких типов:
для поперечного распиливания с зубьями симметричной формы и углом заострения 40—50° и боковой заточкой 60—70°;
для продольного распиливания с зубьями при переднем угле 10—20° и угле заострения 40—50° или 45—55°;
для универсального (смешанного) распиливания с зубьями при переднем отрицательном угле 10—15°, угле заострения 55—65° и боковой заточкой 60—75°.



Шаг зубьев (t) поперечных и продольных ножовок: 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 и 6,5 мм, а универсальных — от 1,5 до 5,0 мм.
Стандартные ножовки имеют два весьма существенных недостатка. У них излишне большой развод зубьев. Как было указано ранее, величина развода на одну сторону не должна превышать половины толщины пилы. В стандартных ножовках при толщине пилы 0,5 мм развод допускается до 0,6 мм, а он не должен быть более 0,25 мм. Второй недостаток заключается в отгибании не по одному зубу, а по два и их парная косая заточка. Такая заточка не обеспечивает получение требуемой остроты вершин зубьев и правильной их формы.

Длина режущей части полотна: 250, 300, 325, 350, 400, 425; 450, 475, 500, 525, 550, 575, 600 и 650 мм (с допускаемыми отклонениями ±10 мм). Большое количество размеров полотен по длине (15), незначительный размер по градации (25 мм), большая величина допускаемых отклонений ( + 10 мм) и изменчивость длины режущей кромки (если ее считать как расстояние между вершинами крайних зубьев) зачастую затрудняют отнесение той или иной ножовки к номинальному типоразмеру.



В отечественной и зарубежной практике ножовки общего назначения короче 300 мм и длиннее 600 мм применяют очень редко. Потребность столяров и плотников достаточно полно могут удовлетворить четыре типоразмера ножовок.
Кроме стандартных ножовок, промышленность выпускает много других видов ножовок. Ножовка со сменными полотнами состоит из ручки, трех быстросъемных полотен, винта, шайбы и гайки-барашка.



Эта ножовка обладает универсальностью, так как полотнами можно производить поперечное, продольное и смешанное (универсальное) распиливание. Для работы к ручке прикрепляют одно нужное полотно, а два других хранят в бумажном или матерчатом пакете. Особенность устройства ручки состоит в том, что полотно можно закрепить в любом положении. Сама ручка металлическая, пустотелая, из цинкового сплава.



Размеры ножовки: длина — 480 мм, ширина — 118, толщина — 36 мм. Масса ножовки-—не более 0,7 кг. Ножовка столярно-слесарная  отличается высокой универсальностью, так как ей можно выполнять работы, связанные с пилением не только дерева, но и металла. Для пиления металла ножовка снабжена дугой и полотном по металлу. Все четыре полотна по дереву снимаются.



Если требуется от распиливания металла перейти на распиливание древесины, то дугу и полотно по металлу снимают. Остается одна ручка полузакрытой формы. К ручке посредством винтового барашка крепят то или иное полотно по дереву — с обушком для чистого пиления, узкое для криволинейного пиления, для продольного и поперечного пиления.



Ножовка узкая пропиловочная  служит для устройства отверстия замкнутого контура или криволинейных пропилов. В первом случае вначале высверливают отверстие, в которое можно свободно разместить узкий конец полотна. Наиболее распространены ножовки с длиной полотна 300 и 350 мм и с шириной в широком конце 22 и 30 мм.
Ножовка с обушком. Тонкое полотно (0,5—0,8 мм), верхняя часть которого усилена наглухо стальной шиной — обушком. Она имеет небольшую длину 300—350 мм, а ширину — 70—100 мм. Зубья у нее мелкие.



Применяют такую пилу для неглубокого и чистого пиления и подгонки угловых соединений при сборочных работах. В зарубежных образцах обушок устраивают съемным и в полотнах значительной длины.
Ножовка прорезная  отличается от других ножовок полукруглым концом с зубчатым на нем венцом. Посредством этого конца в листе плиты, фанеры или в полу можно прорезать отверстие. Применяют для резки фанеры, пластика и столярных работ. Полотно изготовляют из стали У8ГА, термически обработанной до твердости HRC 73—76 с подкалкой зубьев HRC 80—83. Толщина полотна — 0,75 мм. Шаг зубьев — 2 мм. Развод на сторону — 0,2 мм.

Ножовка двусторонняя (рис. 70, е) отличается тем, что зубчатые венцы у нее с обеих кромок: на одной — зубья для поперечного пиления, а на другой — продольного пиления. Одной пилой можно хорошо пилить и вдоль и поперек.

Измерительные устройства в ножовках. На полотне широких ножовок иногда наносят размерную шкалу, что позволяет использовать ножовку как измерительный инструмент. Начало шкалы надо отсчитывать от поверхности ручки. Переднюю кромку ручки  и  продольную  кромку  полотна  используют для угловых измерений, когда надо на поверхности заготовки нанести линии под углом 45 или 90° .

Имеется конструкция ножовки ШП-09 (ТУ 2—12—234—80) с угловым измерительным устройством, позволяющим откладывать любые угловые величины от 90 до 180°. Для этого служит планка, шарнирно закрепленная с полотном и дугой, на которую нанесены угловые величины. Положение дуги фиксируют винтовым барашком. При приближении угловой величины к 180° дуга убирается во внутреннее пространство, а планка вплотную примыкает к верхней поверхности ручки и становится, как единое целое. У кромки полотна такой ножовки также нанесена размерная шкала.

Предохранительные приспособления для ножовок. Для защиты от ранения острыми зубьями и их повреждения во время хранения, продажи и транспортировки применяют различные приспособления.

Простейшим предохранительным приспособлением может служить П-образная пластмассовая планка, надвигаемая на зубья со стороны свободного конца ножовки. Применяют и чехол из резинового шланга с продольным разрезом. Чехол, по длине равный длине режущей части полотна, надевают на его зубья через образованную щель.


www.remplast.ru

Лучковая пила - это... Что такое Лучковая пила?


Лучковая пила
Лучковая пила
Лучковая пила - пила в виде деревянного станка (лучка) с натянутым полотном. Полотно натягивается с помощью крученого шнура (тетивы). Различают:
- распашные (распускные) лучковые пилы для продольной распиловки;
- поперечные лучковые пилы для поперечного распила;
- шипорезные лучковые пилы для чистых, тонких и особо точных пропилов;
- выкружные лучковые пилы для криволинейной фигурной распиловки.

По-английски: Bow saw

Синонимы английские:  Coping saw

См. также:  Пилы

Финансовый словарь Финам.

.

  • Луцкий Александр (Александрович)
  • Лыжа

Смотреть что такое "Лучковая пила" в других словарях:

  • Лучковая пила — см. Столярное дело и Плотничное мастерство …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • ПИЛА — ПИЛА, пилы, мн. пилы, жен. 1. Инструмент для разрезания на части твердого вещества (дерева, металла), в виде стальной пластинки или диска с заостренными зубцами по краям. Ручная пила (снабженная рукояткой, двигая которою водят пилу взад и вперед… …   Толковый словарь Ушакова

  • пила — ручной или станочный инструмент для разрезания древесины, металла и других материалов. Основная часть пилы – стальное полотно с зубьями по краю. При движении по поверхности распиливаемого материала зубья срезают узкие стружки, образуя щель,… …   Энциклопедия техники

  • Пила — У этого термина существуют и другие значения, см. Пила (значения). Круглая пила передвижной пилорамы …   Википедия

  • Пила (инструмент) — Дисковая (циркулярная) пила Ручная лучковая пила, для резки металла Ручная ножовка, для резки древесины Пила  инструмент со множеством лезвий (зубьев) для резки (распиловки) твёрдых материалов (древесина, металл, пласт …   Википедия

  • ПИЛА — жен. стальная полоса, пластинка, с нарезными зубьями, для резки или пилки чего либо. Пила вдольная, продольная, самого крупного и косого зуба, для распилки бревен на доски; фанерочная, помельче и в станочке, для резки фанерок; поперечная,… …   Толковый словарь Даля

  • Ручная пила — Ручная пила  инструмент. Пилы по конструкции бывают нескольких видов. В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные. Содержание 1 Лучковая пила 2 Широкая ножовка …   Википедия

  • Плотничное дело* — Одною из главнейших отраслей механической обработки дерева представляет собою П. дело, которое является едва ли не самым распространенным в России ремеслом. В П. ремесле приходится иметь дело с грубою обработкою дерева преимущественно в больших… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Плотничное дело — Одною из главнейших отраслей механической обработки дерева представляет собою П. дело, которое является едва ли не самым распространенным в России ремеслом. В П. ремесле приходится иметь дело с грубою обработкою дерева преимущественно в больших… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Столярные инструменты — Столярные инструменты  инструменты, используемые в столярном деле, для работы с древесиной и древесными материалами …   Википедия

dic.academic.ru

Небольшой тест лучковой пилы и таёжного топора. / Гостевая / НеПропаду


Доброго здоровья!
Как все помнят я обещал сделать тест своего топора, к тесту готовлюсь, а пока выкладываю предварительные результаты.

Попутно с топором в лес съездила лучковая пила, расскажу и о ней, как она работает и как лучше изготовить и закрепить лучок.

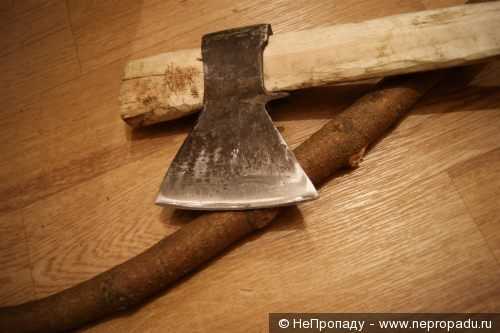

Топор- простой ГПЗ, видимо поздних выпусков, без клейма. вес головы около 650 гр, был куплен 2-3 года назад за 300р. Дешевле некуда.
Прекрасно держит заточку и очень хорошо точится.
Длина топора от конца до конца 727мм, общий вес 950гр. Спереди топора выступает бобышка, длина её примерно 67мм. Так что полезная длина топора около 66см.
Топор по моим понятиям был наточен на 3 с огромными минусами. Некоторое время назад мне пришлось им вырубать из застрявшего подпиленного дерева зажатую этим деревом пилу, топор несколько раз звезданув по пиле, так что заточка была испорчена сильно, сейчас её выправляю.
Сначала топор поправлен на камне, потом доведен мелкой шкуркой. Бумагу не режет, пальцы и подавно. Тупой. Не полирован, пасту ГОИ не видел, короче неуд.
С топором вместе поехала лучковая пила. Её совершенно напрасно многие туристы-выживальщики-охотники обходят вниманием по причине некоторого своего незнания.
В первую очередь ее не умеют легко и просто закрепять на лучке в лесу. Возят с сбой непонятные садовые ножовки выходного дня или хорошие но тяжелые пилы двуручки. Любимая мною цепная туристическая пила хороша, но требует значительных усилий при пилении.

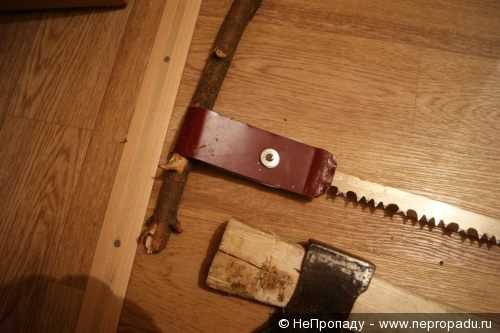

Пила почти новая, пилил ею немного. Длина если не ошибаюсь 607 мм, куплена за какие-то гроши 150р кажется. К полотну я приделал ручка-кольца в которые вставлять лучок. Они деланы из жести толщиной 1мм. Да хоть из косервенной банки сделайте. Закреплены винтами с гайками, позже расклепаю для надежности. Вес полотна какой-то микроскопический. 60 что ли грамм. С ручками может 120-150.
Ручки-кольца для лучка сделаны просто за какие-то там полчаса, сложностей никаких. делалось на табуретке, у меня даже стола нет рабочего. Думаю доступно всем и каждому.

Многих людей в использовании лучковой пилы отталкивает возможность сделать быстро и надежно лучок. Ну это та часть за которую рукой держаться.
Непонятно зачем берут покупные или делают конструкцию из четырех деревях, растянутую веревочкой. Все получается или дорого и тяжело, или просто тяжело.
Таскать в лес лишние вещи будет только неопытный человек. Любой опытный таёжник постарается все облегчить по максимуму.
Ну как видите ручки сделать простое дело, осталось лучок. Есть в инренете какие-то нелепые телодвижения, когда неподходящее деревце или ветку режут, потом её надламывают. Но это неразумно.
Надо брать подходящее дерево. Лучший и наиболее доступный вариант — обычная, крайне распространеная елка, её нижняя ветка прекрасно подойдет. Толщина ветки примерно в 2-3 см будет достаточна. Она прекрасно растянет полотно пилы и пилить будет удобно.
Длина лучка на моей пиле в расправленном виде примерно 120-130 см. В итоге «высота» пилы была более 45 см, это более чем достаточно для любого дерева необходимого для зимнего костра.
Ёлка гибкая, не трескается. гнется хорошо, просто очищается от лишних сучков, вставляется в жестяные кольца и можно работать. Всё очень просто. Никаких разрезаний лучка, нарезаний чопиков, напламываний лучка.
ещё хорошо на лучок годится орешник лещина, но его жалко, да и не везде он растет, а елок полно и их нижние ветки засохнут так и так, они отмирающие.

Ладно, к делу.
Для эксперимента была выбрана сухая ёлка, толщиной 15,5 см. Позже толщина была измерена.
Рублю «по Чайке», почти не вкладывая усилий, ведь мне соревноваться не с кем, да и смысла нет. Чайка мне много раз говорил, что главное экономить силы, поэтому я рублю довольно медленно. Может кто-то смахнет это дерево и за 2 минуты своим большим тяжелым топором, но мне это не важно, мне надо не устать, пусть я и срублю на 3 минуты позже. В тайге никто не торопится.
Чувствуется, что топор наточен не так хорошо как мне надо. Но минут 6 и дерево начинает падать. При более хорошо наточенном топоре дело пошло бы быстрее намного.
Во время работы я делаю слишком большой, высокий подруб и надруб, это дополнительное время, в следующий раз буду экономней в движениях.
Но я не устал совсем, я вполне могу рубить в таком темпе очень долго, это важно. Удары точные, наношу их куда хочу, вот что значит сделанное под себя топорище. С топорищем Игоря все почему-то мазали страшно.
Топорище не совсем понравилось, пару раз отдало в мизинец, непорядок. Но рабатоть им можно вполне.
Я ни с кем не соревнуюсь, рублю так, как мне удобно. Другой человек не пойдет рубить вместо меня дрова на нодью.
Другой человек может быть меня выше, удар через то будет у него сильнее, может он срубит быстрее. Так что я решил что сравнить могу со временем пиления лучковой пилой.
Беру пилу и спиливаю дерево чуть ниже подруба. Минуты 3. Усталости ноль. Цепной туристической пилой я спиливаю дерево в 20 см примерно за 3 минуты, но сил трачу в десятки раз больше.
Ощущение — даже не знаю с чем сравнить, очень легко. Так пилить можно час-два без отдыха, за это время напилишь более чем достаточно на любой костер. Пилишь как-то меланхолично, тихо, спокойно, это почти отдых.
Пилу не зажимает, никуда не уводит, большой лучок позволяет пилить и двумя руками и одной, позволяет спилить при надобности очень толстое дерево, которое и дотащить в костер-то будет сложно. Отмечу что изготовление лучка не потребовало никаких усилий вообще.
Что-то мне не нравится, больно быстро, а главное без усилий. Ведь не поверят «опытные» городские камрады.
Значит надо ещё раз повторить.
Сначала решаю перерубить сваленное дерево несколько выше комля. Опять чувствую, что топор надо лучше точить, да и слишком широкий проруб делаю. Но чуть более 4 минут хороший результат, дерево подрубаю почти до конца, остальное легко ломается.
Сейчас попробую перепилить чуть выше перерубленного места. Результат примерно 2 с половиной минуты. Мерю толщину дерева палочкой, сначала её приложил к пеньку, точно отрезал, теперь к этому новому пропилу, разница где-то сантиметр, может чуть больше.
Я вполне удовлетворен результатом. Ведь мне ни с кем соревноваться не надо, мне надо получить дрова не приложив усилий. Кто-то сделает эту работа быстрее, кто-то медленнее, но никто не сделает её за меня.

Итог. Камрады, берите лучковую пилу. Недорого, легко, очень надежно, пилит великолепно, усилий надо мало, пила пилит сама. Если брать сменные полотна, то их и точить не придется, на год-два-три походов одного хватит, а если брать несменные, то точите, и они достанутся ещё вашим правнукам.
Лучковкой можно смахнуть и 40 см дерево и не сильно запыхаться.
По топору. То что говорит Чайка- правда. Топор надо точить и тогда даже легких ударов будет достаточно. Ручку надо делать под себя, чтоб была удобной и длинной, тогда удары будут точны и продуктивны. Бобышка на конце рукояти не нужна. Топор был неплотно насажен, присутствовал небольшой шат, но в работе я этого не заметил вообще, это нисколько не мешало.

Ну ладно, топор готовлю, еще надо получше наточить, да и ручку может переделаю

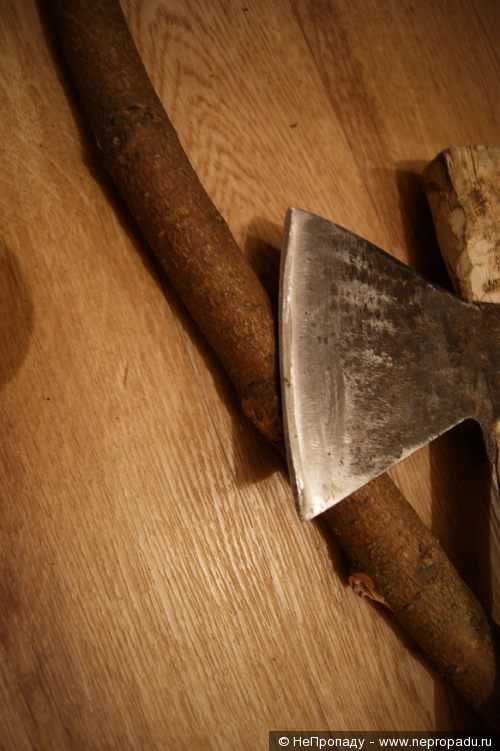

Ниже фото инструментов. В лес фотик не ношу, может позже сделаю фотки из лесу, с если туда с телефоном. Брат телефон дал с камерой, но я его ещё не осваивал.



nepropadu.ru

Лучшая раскладная лучковая пила

Целый арсенал своих самодельных складных пил показал автор блога “Vladdndz”. Представлены 3 варианта. Для самых нетерпеливых – последнее изделие – лучшее. Однако самодельщикам стоит ознакомиться со всем инструментарием, чтобы не повторять ошибок изобретателя. Все ножовки предназначались для походных условий, чтобы напилить дрова или построить времянку и т.д. Компактный размер и легкий вес их – необходимые качества для туристов.

1. Самая первая лучковая пила из алюминиевого профиля. На изготовление потрачено немало времени и других ресурсов. Пришлось поработать над тем, чтобы понять, из каких узлов и механизмов построить. При том, что она работа способная и качественная, мастер в процессе эксплуатации обнаружил некоторые недостатки. У неё много мелких деталей, которые могут подвести. Эта складная пила, по его мнению, может подвести в самый неподходящий момент. Весит она около 800 грамм. Это слишком много для переносного складного инструмента. Решил поэкспериментировать сделать деревянную пилу.


2. С деревянной ножовкой все было намного проще. Столяр помог выточить детали инструмента. В итоге опять мастер остался недоволен своими изделиями. По его мнению, в ней, как и в предыдущей пиле, много мелких элементов. Из-за того, что конструкция имеет Т-образную форму, она не вполне рабочая. Полезная особенность в том, что быстро складывается. Сильно натягивает полотно. В этом достоинство. Недостаток в том, что если мы беремся за рукоять выше, то лучковая пила не удобная. Часть полотна длиной 10-15 сантиметров, сопряженная с углом, вообще не участвует распиливании. Когда приближаемся к бревну, мы начинаем ударяться рукой. Это травмоопасно. Поэтому данная конструкция тоже ушла в архив.

3. Третий, самый удачный самодельный вариант. Модель не новая, она уже была в интернете. Это сборная конструкция.
Самое главное – это лучковая компактная пила. Она маленькая, тонкая, легкая. Весит всего 405 грамм. Здесь в принципе нечему ломаться. Трудно придумать более надежную пилу. Собирается очень просто. Натяжка очень хорошая. Можно верхнюю планку опустить ниже добавить веревку для лучшей натяжки. Минимум деталей и трудозатрат при изготовлении.

Одна из интересных идей автора – создать трекинговую палку, которая будет совмещать в себе складную пилу, шпульки выживальщика.

izobreteniya.net

Отправить ответ

avatar
  Подписаться
Уведомление о
