Длина свинчивания
Основные понятия
Источник: ГОСТ 11 708 — 66
Длина свинчивания – длина соприкосновения винтовых поверхностей наружной и внутренней резьб в осевом направлении.
Длина резьбы – длина участка поверхности, на котором образована резьба, включая сбег и фаску.
|
Интервалы диаметров резьбы, d |
Шаг ,P, мм |
Максимальная длина свинчивания |
|
10-14 |
3 |
30 |
|
30-44 |
35 |
|
|
22-28 |
5 |
50 |
|
30-42 |
6 |
55 |
|
22-28 |
8 |
65 |
|
44-60 |
90 |
|
|
30-42 |
10 |
90 |
Примеры обозначения трапецеидальных резьб
Однозаходной
Трап 24х5 кл.
3; Трап 24х5 кл.3Х
То же, левой резьбы
Трап 24х5 лев. кл.3; Трап 24х5 лев. кл.3Х
Двухзаходной
Трап 24х(2х5) кл.3; Трап 24х(2х5) кл.3Х
То же, левой резьбы
Трап 24х(2х5) лев. кл.3; Трап 24х(2х5) лев. кл.3Х
Если заданы предельные отклонения размеров резьб до нанесения покрытия и не сделано других оговорок, то размеры резьбы после нанесения покрытия не должны выходить за пределы, определяемые номинальным профилем резьбы и соответствующие основным отклонениям h; H.
Если в чертеже резьбовой детали содержится указание “Размеры после покрытия”, предельные отклонения резьбы покрытой детали должны соответствовать приведенным в СТП 411 005 – 77 для указанного в чертеже поля допуска резьбы.
Примеры обозначения резьб с нормальной длинной свинчивания (N):
• с крупным шагом
– болта М12-6g,
– гайки М12-6H;
• с мелким шагом
– болта М12х1–6g,
– гайки М12х1-6g.
То же, левой резьбы:
• с крупным шагом
– болта М12LH-6g,
– гайки М12LH-6H;
• с мелким шагом
– болта М12х1LH–6g,
– гайки М12х1LH-6g.
Пример обозначения резьбы с длиной свинчивания, отличающейся от нормальной:
М12 – 6g – 30.
|
Шаг, Р, мм |
Номинальный диаметр резьбы, d, мм |
Длины свинчивания (N) |
|
0,25 |
От 1,0 до 1,4 |
Св. |
|
Св 1,4 “ 2,8 |
“0,6 “ 1,9 |
|
|
0,3 |
От 1,0 до 1,4 |
Св 0,7 до 2,0 |
|
0,35 |
Св 1,4 до 2,8 |
Св 0,8 до 2,6 |
|
“ 2,8 “ 5,6 |
“ 1,0 “ 3,0 |
|
|
0,4 |
Св 1,4 до 2,8 |
Св 1,0 до 3,0 |
|
0,45 |
Св 1,4 до 2,8 |
Св 1,3 до 3,8 |
|
0,5 |
Св 2,8 до 5,6 |
Св 1,5 до 4,5 |
|
“ 5,6 “ 11,2 |
“ 1,6 “ 4,7 |
|
|
“ 11,2 “ 22,4 |
“ 1,8 “ 5,5 |
|
|
0,7 |
Св 2,8 “ 5,6 |
Св 2,0 до 6,0 |
|
0,75 |
Св 2,8 “ 5,6 |
Св 2,0 до 6,7 |
|
“ 5,6 “ 11,2 |
“ 2,4 “ 7,1 |
|
|
“ 11,2 “ 22,4 |
“ 2,8 “ 8,3 |
|
|
“ 22,4 “ 45,0 |
“ 3,1 “ 9,5 |
|
|
0,8 |
Св 2,8 до 5,6 |
Св 2,5 до 7,5 |
|
1,0 |
Св 5,6 до 11,2 |
Св 3,0 до 9,0 |
|
“ 11,2 “ 22,4 |
“ 3,8 “ 11,0 |
|
|
“ 22,4 “ 45,0 |
“ 4,0 “ 12,0 |
|
|
“ 45,0 “ 90,0 |
“ 4,8 “ 14,0 |
|
|
1,25 |
Св 5,6 до 11,2 |
Св 4,0 до 12,0 |
|
“ 11,2 “ 22,4 |
“ 4,5 “ 13,0 |
|
|
1,5 |
Св 5,6 до 11,2 |
Св 5,0 до 15,0 |
|
“11,2 “ 22,4 |
“ 5,6 “ 16,0 |
|
|
“ 22,4 “ 45,0 |
“ 6,3 “ 19,0 |
|
|
“ 45,0 “ 90,0 |
“ 7,5 “ 22,0 |
|
|
“ 90,0 “180,0 |
“ 8,3 “ 25,0 |
|
|
1,75 |
Св 11,2 до 22,4 |
Св 6,0 до 18,0 |
|
2 |
Св 11,2 до 22,4 |
Св 8,0 до 24,0 |
|
“ 22,4 “ 45,0 |
“ 8,5 “ 25,0 |
|
|
Св 45,0 до 90,0 |
Св 9,5 до 28,0 |
|
|
“ 90,0 “ 180,0 |
“ 12,0 “ 36,0 |
|
|
“ 180,0 “ 355,0 |
“ 13,0 “ 38,0 |
|
|
2,5 |
Св 11,2 до 22,4 |
Св 10,0 до 30,0 |
|
3,0 |
Св 22,4 до 45,0 |
Св 12,0 до 36,0 |
|
“ 45,0 “ 90,0 |
“ 15,0 “ 45,0 |
|
|
“ 90,0 “ 180,0 |
“ 18,0 “ 53,0 |
|
|
“ 180,0 “ 355,0 |
“20,0 “ 60,0 |
|
|
3,5 |
Св 22,4 до 45,0 |
Св 15,0 до 45,0 |
|
4 |
Св 22,4 до 45,0 |
Св 18,0 до 53,0 |
|
“ 45,0 “ 90,0 |
“ 19,0 “ 56,0 |
|
|
“ 90,0 “ 180,0 |
“ 24,0 “ 71,0 |
|
|
“ 180,0 “ 355,0 |
“ 26,0 “ 80,0 |
|
|
“ 355,0 “ 600,0 |
“ 29,0 “ 87,0 |
|
|
4,5 |
Св 22,4 до 45,0 |
Св 21, до 63,0 |
|
5 |
Св 45,0 до 90,0 |
Св 24,0 до 71,0 |
|
5,5 |
Св 45,0 до 90,0 |
Св 28,0 до 85,0 |
|
6 |
Св 45,0 до 90,0 |
Св 32,0 до 95,0 |
0,6 до 1,7
К оглавлению
Длина — свинчивание — резьба
Cтраница 1
Положения полей допусков наружной резьбы.
[1] |
Длины свинчивания резьбы подразделяют на три группы: S — короткие; N — нормальные; L — длинные. [2]
Длина свинчивания резьбы, отличная от нормальной, указывается в мм за условным обозначением резьбы. [3]

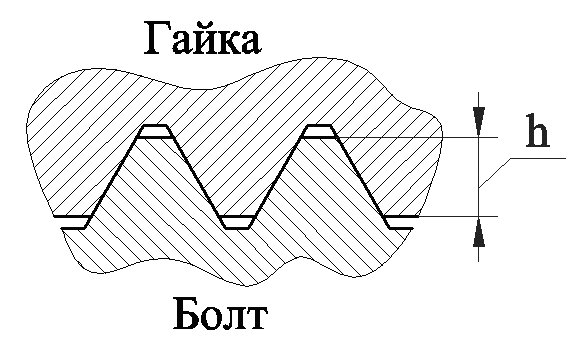

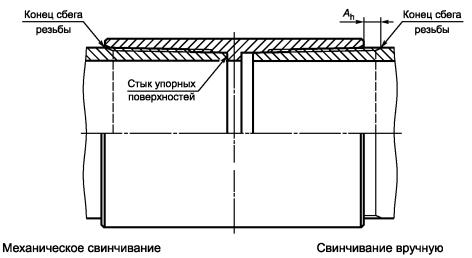

Длина свинчивания резьбы / — длина сопряжения винтовых поверхностей резьбы болта и гайки, измеренная вдоль оси. В зависимости от конструктивных и эксплуатационных требований высота гайки может быть меньше и больше нормальной. [4]
Длина свинчивания резьбы I — длина сопряжения винтовых поверхностей резьбы болта и гайки, измеренная вдоль оси. В зависимости от конструктивных и эксплуатационных требований высота гайки может быть меньше и больше нормальной. [5]

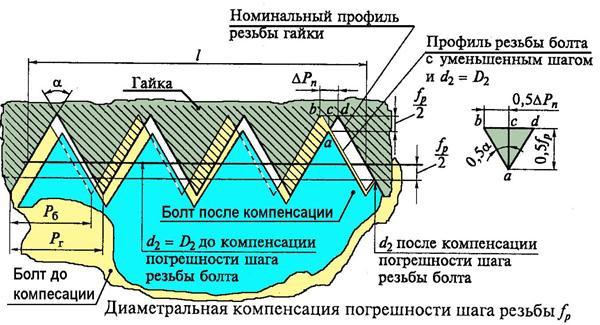

Длины свинчивания характеризуются отношением длины свинчивания резьбы к ее тагу. С увеличением длины свинчивания усложняется получение высокой точности и заданного характера соединения резьб.
Для учета влияния длины свинчивания на выбор полей допусков и посадок, ГОСТ 16093 — 70 подразделяет длины свинчивания на три группы: S — малые, N — нормальные и L — большие. Допуск резьбы при отсутствии оговорок, относится к наибольшей нормальной длине свинчивания или ко всей длине резьбы, если она меньше нормальной. S или L длину свинчивания указывают в технических требованиях или в обозначении резьбы.
[6]
Длины свинчивания характеризуются отношением длины свинчивания резьбы к ее шагу. С увеличением длины свинчивания усложняется получение высокой точности и заданного характера соединения резьб. Для учета влияния длины свинчивания на выбор полей допусков и посадок СТ СЭВ 640 — 77 и другие стандарты СЭВ подразделяют длины свинчивания на три группы: малые S, нормальные N и большие L. Допуск резьбы при отсутствии оговорок относится к наибольшей нормальной длине свинчивания N или ко всей длине резьбы, если длина свинчивания меньше нормальной. При длинах свинчивания S или L длину свинчивания указывают в технических требованиях или в обозначении резьбы.
[7]
Поля допусков рекомендуется выбирать с учетом длины свинчивания резьбы. [8]
Усадка пластмасс при прессовании резко ограничивает длину свинчивания резьб; практическая величина длины свинчивания не п евышает диаметра резьбы. [9]
Для выбора степени точности в зависимости от длины свинчивания резьбы и требований к точности соединений установлены три группы длин свинчивания: S — короткие, N — нормальные и L — длинные. [10]
Для выбора степени точности в зависимости от длины свинчивания резьбы и требований к точности соединений установлено три группы длин свинчивания: короткие резьбы ( S), нормальной длины ( N) и резьбы увеличенной длины ( L), и три класса точности: точный, средний, грубый. [11]
Для выбора степени точности в зависимости от длины свинчивания резьбы и требований к точности соединений установлены три группы длин свинчивания: S — малые, N — — нормальные и L — большие.
[12]
Для выбора степени точности в зависимости от длины свинчивания резьбы и требований к точности соединений установлены три группы длин свинчивания: S — короткие, N — нормальные и L — длинные. [13]
Дцзг — половина поля допуска на размер шага и длины свинчивания резьбы оформляющих стержней и резьбовых колец пресс-формы; значение Дизг принимают равным 0 01 -мм; Дизн — односторонний износ резьбы оформляющих стержней и колец пресс-формы; 6 — допуск на размер среднего диаметра резьбы оформляющих стержней и колец. [14]

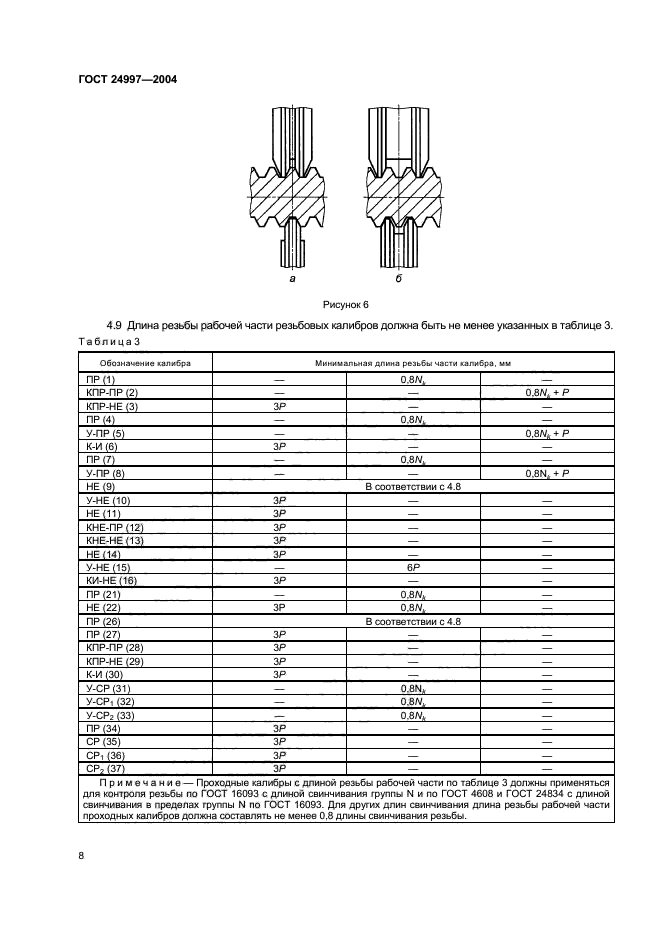

Калибры ПР имеют длину рабочей части порядка 0 8 длины свинчивания контролируемой резьбы. [15]
Страницы: 1 2 3
ANSI B1.20.1 — NPT — Коническая трубная резьба американского национального стандарта
- NPT — Коническая трубная резьба — стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется стандартом ANSI B1.
20.1 Трубная резьба общего назначения , Дюймы - NPTF — Национальная коническая трубная резьба с тонкой резьбой, также называемая Dryseal Американский национальный стандарт, коническая трубная резьба — это стандарт США для конической резьбы, используемой для соединения труб и фитингов, определяется ANSI B1.20.3
20.1 Трубная резьба общего назначения , Дюймы Для резьбы NPT необходимо использовать герметик или ленту из политетрафторэтилена (ПТФЭ) для герметичного уплотнения. Для NPTF не требуется герметик для герметичного соединения. Резьба NPTF имеет ту же базовую форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.
Резьба NPT может обозначаться как MPT («наружная трубная резьба»), MNPT или NPT(M) для наружной (внешней) резьбы и FPT («внутренняя трубная резьба»), FNPT или NPT(F) для внутренняя (внутренняя) резьба. Обратите внимание, что FPT и MPT не являются разрешенными обозначениями в соответствии со стандартом ANSI.
Характеристики резьбы NPT (также известной как ANSI/ASME B1.
20.1 Трубная резьба общего назначения):
- угол между конусом и центральной осью трубы 1 o 47 футов 24 дюйма (1,7899 o )
- усечение корней и гребней плоские
- 60 o угол резьбы
- шаг измеряется в витках на дюйм — TPI
90
90
6
Для просмотра полной таблицы с размерами метчиков — поверните экран!
| NPT — Американская стандартная труба резьба Taper 1) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер трубы (дюймы) | TPI | Приблизительная длина ветки (дюймы) | . Подходная номера (дюймы) | . Общая резьба свинчивания, ручная и гаечный ключ (дюймы) | Номинальный наружный диаметр трубы Н.Д.0093 | |||||||
| 1/16″ | 27 | 0.313 | ||||||||||
| 1/8″ | 27 | 3/8 | 10 | 1/4 | 0.405 | R | ||||||
| 1/4″ | 18 | 5/8 | 11 | 3/8 | 0.540 | 7/16 | ||||||
| 3/8″ | 18 | 5/8 | 11 | 3/8 | 0,675 | 37/64 | ||||||
| 1/2 « | 14 | 3/4 | 10 | 7/16 | 0,840 | 3/16 | 99999999999999999999999999999999999999999999969/NAIN99999999999999999999999999999999999999999999999999999969/NHAP | 3/4 | 10 | 1/2 | 1,050 | 59/64 |
| 1 « | 11-1/2 | 7/8997 | 99999999999999999999999999999999999999999999999999999999999999999999.1-5/32 | |||||||||
| 1-1/4″ | 11-1/2 | 1 | 11 | 9/16 | 1.660 | 1-1/2 | ||||||
| 1-1/2″ | 11-1/2 | 1 | 11 | 9/16 | 1.900 | 1-47/64 | ||||||
| 2″ | 11-1/2 | 1 | 11 | 5/8 | 2.375 | 2-7/32 | ||||||
| 2-1/2″ | 8 | 1 1/2 | 12 | 7/8 | 2.875 | 2-5/8 | ||||||
| 3″ | 8 | 1 1/2 | 12 | 1 | 3.500 | 3-1/4 | ||||||
| 3 -1/2″ | 8 | 1 5/8 | 13 | 1 1/16 | 4.000 | 3-3/4 | ||||||
| 4″ | 8 | 1 5/8 | 13 | 1 1/16 | 4. 500 | 4-1/4 | ||||||
| 4 1/2″ | 8 | 5.000 | 4-3/4 | |||||||||
| 5″ | 8 | 1 3/4 | 14 | 1 3/16 | 5.563 | 5-9/32 | ||||||
| 6″ | 8 | 1 3/4 | 14 | 1 3/16 | 6.625 | 6-11/32 | ||||||
| 8″ | 8 | 1 7/8 | 15 | 1 5/16 | 8.625 | |||||||
| 10″ | 8 | 2 | 16 | 1 1/2 | 10.750 | |||||||
| 12″ | 8 | 2 1/8 | 17 | 1 5/8 | 12.750 | |||||||
| 14″ | 8 | 14.000 | ||||||||||
| 16″ | 8 | 16.000 | ||||||||||
999999999999999999999999999999999999999999999999999/NAIL 1). Резьба NPT не взаимозаменяема с резьбой NPS — National Pipe Straight. Пример — типовое обозначение резьбы NPT: Резьба NPT может выглядеть аналогично резьбе ISO 7-1. Однако не следует смешивать резьбы ISO и NPT. Резьба ISO имеет 55 9Угол конусности 0019 o
= 25,4 мм
- NPS — американский национальный стандарт с прямой трубной резьбой
Обратите внимание, что и NPT, и NPS имеют одинаковый угол, форму и шаг резьбы (число резьб на дюйм). Однако резьба NPT коническая, а резьба NPS прямая (параллельная). Обе резьбы имеют прилежащий угол 60° и плоские пики и впадины.
Национальный стандарт трубной резьбы с конической резьбой Таблица размеров NPT
Национальный стандарт с конусной трубной резьбой Таблица размеров NPT
Стандартное оборудование ANSI
Производство
Процессы
Приложения
и дизайн
Национальный стандарт Коническая трубная резьба Размер NPT
Диаграмма — включает данные как о внешней, так и о внутренней трубной резьбе.
Скорость конусности для всех резьб NPT составляет 1⁄16 (3⁄4 дюйма на
фут) измеряется изменением диаметра (трубной резьбы)
на расстоянии. Угол между конусом и центральной осью
трубы составляет 1° 47» 24″″ (1,7899°). Обычно используется
размеры 1/⁄8, 1/⁄4, 3/⁄8, 1⁄/2, 3⁄/4, 1, 1 1⁄/4,
1 1⁄/2 и 2 дюйма, которые чаще всего встречаются на трубах и фитингах.
поставщиков США. Иногда встречаются размеры меньше 1/⁄8 дюйма.
используется для сжатого воздуха, в то время как размеры более 2 дюймов
редко, из-за использования альтернативных методов соединения, что
используются с этими большими размерами. NPT определяется ANSI/ASME
стандарт B1.20.1.
Номинальный размер трубы слабо связан с внутренним диаметром
трубы сортамента 40. Из-за толщины стенки трубы
фактический диаметр резьбы больше, чем NPS, значительно
так для малых NPS. Другие графики трубы имеют другую стенку
толщина, но внешний диаметр (внешний диаметр) и профиль резьбы остаются
одинаковые, поэтому внутренний диаметр трубы разный
от номинального диаметра.
Родственный:
- Основные размеры конической трубы американского национального стандарта Резьба, NPT
- Формулы и калькулятор делительного диаметра NPT American National Стандартная коническая трубная резьба
Примечания: Ссылка ANSI/ASME B1.20.1-1983 (R1992) Все единицы измерения указаны в дюймах. |
