Dixon кулачковые соединения – Камлок DIXON соединение тип С

0

Камлок типа C

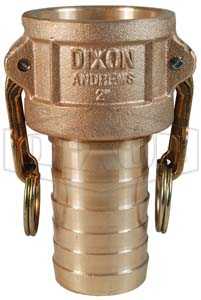

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)

Boss-Lock соединение тип С,  розетка Х рукавный конец

Boss-Lock соединение тип С,  розетка Х рукавный конец

Boss-Lock соединение тип С,  розетка Х рукавный конец

Boss-Lock соединение тип С,  розетка Х рукавный конец

EZ Boss-Lock соединение тип С,  розетка Х рукавный конец

Примечание: Все соединения Boss-Lock поставляются с предохранительными зажимами.  Кулачковые соединения Andrews и Boss-Lock размером 8“ невзаимозаменяемы. Boss-Lock размером 8” имеет два выступающих рычага. Boss-Lock размером 8” были спроектированы для замены кулачковых соединений с пазами размером 8”, изготовленных другими производителями.

Boss-Lock соединение тип С, розетка Х рукавный конец с втулкой

Все кулачковые соединения  выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.

Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.

Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.

РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1

 ДАВЛЕНИЕ:

Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров кроме 2,5х2” (STD 504), для которых давление 100 бар.

Диапазон давления для полипропиленовых соединений 100 psi/7 бар.

Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.

torcovoe-uplotnenie.ru

Камлок тип C DIXON кулачковое соединение

dixonvalve.ru

Dixon | Хомуты, рукава, фитинги

В 1871 году в Германии появилась компания Dixon, рукава, хомуты, фитинги которой сделали эту марку одной из самых узнаваемых в мире. Быстрое и качественное развитие производства, внимание к нуждам потребителей и стремление стать лучше всех помогло компании достичь успеха.

Компания Вулитекс — это надежный партнер Dixon в России. У нас вы можете приобрести рукава, хомуты, фитинги. А также получить консультативную помощь по эксплуатации и профессиональную сервисную поддержку.

Популярность, которой пользуются рукава, хомуты и фитинги Dixon, состоит из многих слагаемых, главными из которых являются:

• широкий ассортимент — более 3000 вариантов рукавов;
• настоящее качество: вся продукция изготавливается в Германии из резины собственного производства;
• универсальность: рукава, хомуты, фитинги Dixon могут использоваться в быту и на любом, даже опасном, производстве;
• доступная цена: налаженные нами автоматизированные процессы поставок помогают снижать себестоимость, позволяя купить рукава, хомуты и фитинги Dixon у нас по лучшей цене;
• мировое признание: продукция Dixon применяется в Европе и РФ и имеет все международные сертификаты качества.

Если вы не можете определиться, какие рукава, хомуты, фитинги выбрать для установки или модернизации каких-либо систем, вы всегда можете обратиться к нашим квалифицированным специалистам, получить подробные консультации и ответы на любые вопросы, относящиеся к применению, подключению и правильной эксплуатации оборудования.

В нашем каталоге Dixon вы найдете все существующие сегодня виды этого оборудования. Рукава, хомуты, фитинги, предназначенные для использования в самых разнообразных отраслях промышленного производства, гражданского строительства и сельского хозяйства.

Dixon — компания лидер на рынке рукавов, РТИ, шин и ремней, которая объединяет цех производства и завод-изготовитель продукции. Благодаря применению высококачественных материалов, инновационных технологий производства, конструктивному и функциональному исполнению, продукция Dixon устанавливает новые стандарты качества и надежности.

Гарантия от компании на рукава, хомуты, фитинги до 5 лет.

Высокое качество продукции Dixon обусловлено:

• полной автоматизацией производства;
• постоянными научными разработками;
• строгим контролем качества.

Приобретая рукава, хомуты, фитинги Dixon, цена которых может быть и выше, чем у аналогов других производителей, вы будете точно уверенны в том, что они справятся с поставленной задачей. Простота обслуживания, низкие затраты на ремонт, продолжительный срок службы и полное соответствие заявленным характеристикам подтвердят ваш правильный выбор.

Если вам нужны рукава, хомуты, фитинги Dixon, купить его вы можете в компании «Вулитекс» в вашем регионе, или же обратившись к нам через сайт. Мы оказываем поддержку всем клиентам и сотрудничаем как с компаниями, так и с физическими лицами. Обратившись к нам по заявке вы получите цены каждой единицы продукции, полный прайс Dixon вы можете запросить у наших консультантов по почте.

Для вашего удобства, высылаемый каталог Dixon будет разделен на группы, а все модели снабжены описанием и техническими характеристиками, которые помогут вам сделать выбор. Если вы самостоятельно не можете подобрать рукава, РТИ или ремни — обратитесь к нам, указав назначение и цели использования запрашиваемого оборудования, и наши специалисты подберут для вас нужное оборудование.

Продукция компании Dixon (Германия) представлена компанией Вулитекс в следующих разделах каталога:

• Фитинги для воздуха
• Кулачковые соединения с пазами
• Хомуты C
• Продукция по стандартам DIN
• Фитинги и адаптеры
• Обжимные соединения
• Рукава
• Металлорукава
• Гигиенические Изделия
• Пневматика
• Быстроразъёмные соединения (БРС)
• Соединения для пара
• Соединения для топливозаправщика
• Краны
• Соединения для воды
• Рукава большого диаметра

Сегодня компания «Вулитекс» предлагает продукцию группы Диксон — это широчайший в отрасли ассортимент продукции. Компания продолжает следовать высочайшим стандартам качества, установленным её выдающимся основателем при образовании компании в 1887 году.

Продукция:

Хомуты

Быстроразъемные соединения (БРС). Гидравлика.

Компания Вулитекс является представителем компании Dixon — компании по производству соединительной арматуры высокого качества. Быстроразъемные соединения (сокращенно — БРС), производимые Dixon, отвечают всем мировым стандартам. В наличии имеются БРС всех размеров, точной конструкции и самых высоких технических характеристик. Мы можем предложить Вам всевозможные соединения, включая автоматические, полуавтоматические, взаимозаменяемые, а также типа замыкающего кольца.

Быстроразъемные соединения (БРС). Пневматика.

Рукава

Рукава применяются в нефтепромышленности, стальной, сельскохозяйственной промышленности, строительстве, литейных цехах, пищевой промышленности (молочной, сыроварочной, пивоварочной), на автозаводах, танкерах, дорожно-железнодорожных цистернах, на разливочных установках, скотобойнях, оффшорных платформах, при добыче полезных ископаемых и карьерных разработках и т.д.

Материалы, перемещаемые с помощью рукавов: морская вода, буровой раствор, нефтепродукты, жидкое дизельное топлива, различные виды бензина, дизель, керосин, различные химические вещества (даже сильно агрессивные), кислоты, пар, вода, пищевые продукты (также жирные), зерновые и т.д.

Рукава имеют большое число возможных характеристик:

• Внешний диаметр от 16 мм до 240 мм
• Внутренний диаметр от 7 мм до 203 мм
• Рабочее давление от 20 бар до 2 бар
• Длина до 100м
• Рабочая температура от — 65°C до + 200°C (некоторые рукава имеют возможность кратковременного повышения температуры до 232)
• Ароматические соединения до 50%, 100%
• Коэффициент прочности 4:1, 10:1, 3:1

Для изготовления рукавов используется различные материалы: черный NBR, черная резина CR, нитрильное покрытие, полихлорвинил, полипропилен, полиэтилен UHMWPE (сверхмолекулярный), этилен-пропилен монодиеновый EPDM, поливинилхлорид (ПВХ), полиуретан, силикон.

Для придания рукавам устойчивости к жестким внешним воздействиям, рукава могут армироваться. Для этого используют различные материалы, от которых зависит гибкость рукавов: высокопрочное текстильное волокно, углеродистая сталь, медь, полихлорвинил (жесткость), гальванизированная сталь GG, нержавеющая сталь S, поливинилхлорид. Выбор усиления зависит от сферы применения

Отличительными особенностями некоторых рукавов являются: озоностойкость и погодостойкость, стойкость к маслам, антистатичность, износоустойчивость, присутствие проветриваемой оболочки.

Всасывающие рукава необходимы для закачки воды из открытых водных источников и при разряжении, напорно-всасывающие рукава также используются и под давлением от гидранта (водоисточника). Напорно-всасывающие нужны для транспортировки жидких материалов.

Арматура и соединения стандарта DIN:

Стандарты DIN – это технические нормы, разрабатываемые Германией для изготовления арматуры и соединений DIN для упрощения работы с ними. Каждый стандарт имеет свой неповторимый номер и наименование. Для стандартов DIN имеются аналоги ГОСТ, как и наоборот

Некоторые модели могут использоваться с бензином, нефтью. Также уплотнения по запросу могут быть изготовлены для использования в пищевой промышленности.

При выборе переходников DIN нужно иметь в виду, что не вся продукция применима с напорно-всасывающими соединениями.

Основными материалами для продукции DIN являются нержавеющая сталь, штампованная латунь и углеродистая сталь. Продукция из углеродистой стали покрывается цинком. В случае некоторой продукции можно выбрать материал производства, например, для соединений STORZ.

Соединения для пара
